1 Porównanie systemów pomiarów szczelności powietrznej domów: Retrotec Door Fan & Minneapolis Blower Door Przewodnik porównania możliwości i wyposażenia systemów dwóch czołowych producentów anerykańskich Retrotec Model 1000 Door Fan Minneapolis Model 3 Blower Door SP801 rev Strona 1 z 8

wyposażenia systemów dwóch czołowych producentów anerykańskich Retrotec

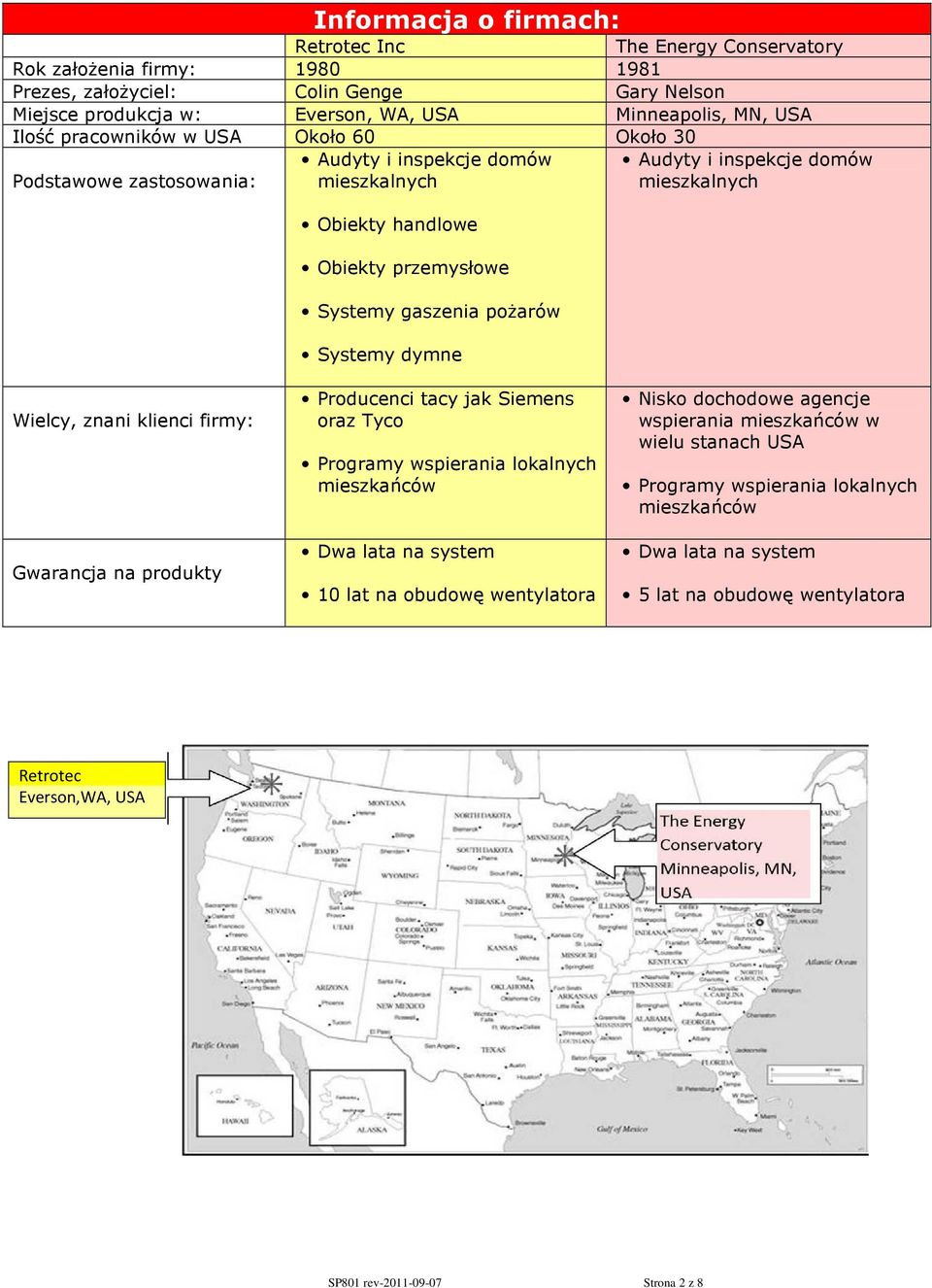

2 Informacja o firmach: Retrotec Inc The Energy Conservatory Rok założenia firmy: Prezes, założyciel: Colin Genge Gary Nelson Miejsce produkcja w: Everson, WA, USA Minneapolis, MN, USA Ilość pracowników w USA Około 60 Około 30 Podstawowe zastosowania: Audyty i inspekcje domów mieszkalnych Audyty i inspekcje domów mieszkalnych Obiekty handlowe Obiekty przemysłowe Systemy gaszenia pożarów Systemy dymne Wielcy, znani klienci firmy: Gwarancja na produkty Producenci tacy jak Siemens oraz Tyco Programy wspierania lokalnych mieszkańców Dwa lata na system 10 lat na obudowę wentylatora Nisko dochodowe agencje wspierania mieszkańców w wielu stanach USA Programy wspierania lokalnych mieszkańców Dwa lata na system 5 lat na obudowę wentylatora Retrotec Everson,WA, USA SP801 rev Strona 2 z 8

Systemy dymne Wielcy, znani klienci firmy: Gwarancja na produkty Producenci tacy jak Siemens oraz Tyco Programy wspierania lokalnych mieszkańców Dwa lata na system 10 lat na obudowę wentylatora Nisko

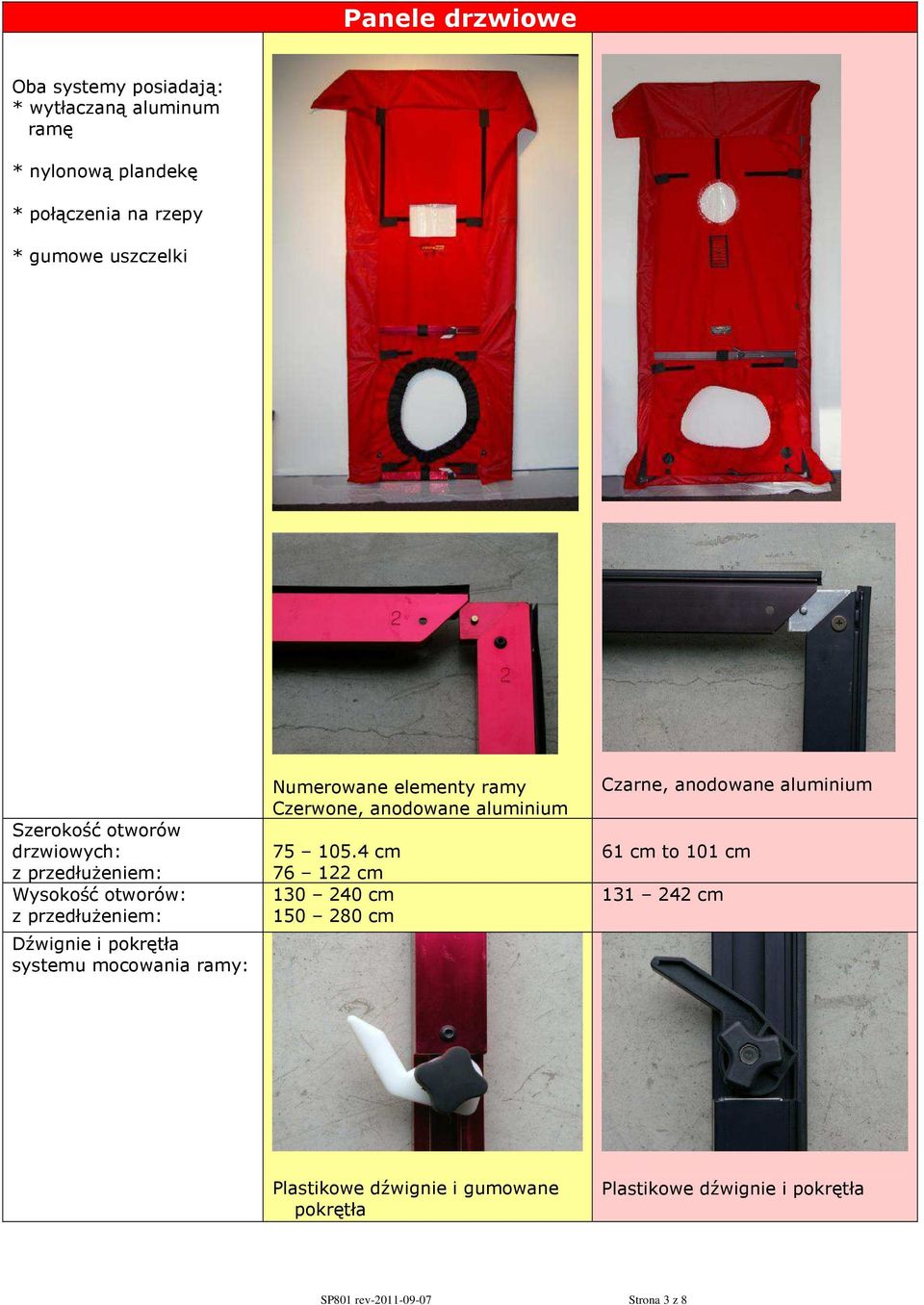

3 Panele drzwiowe Oba systemy posiadają: * wytłaczaną aluminum ramę * nylonową plandekę * połączenia na rzepy * gumowe uszczelki Szerokość otworów drzwiowych: z przedłużeniem: Wysokość otworów: z przedłużeniem: Dźwignie i pokrętła systemu mocowania ramy: Numerowane elementy ramy Czerwone, anodowane aluminium cm cm cm cm Czarne, anodowane aluminium 61 cm to 101 cm cm Plastikowe dźwignie i gumowane pokrętła Plastikowe dźwignie i pokrętła SP801 rev Strona 3 z 8

Numerowane elementy ramy Czerwone, anodowane aluminium 75 105.

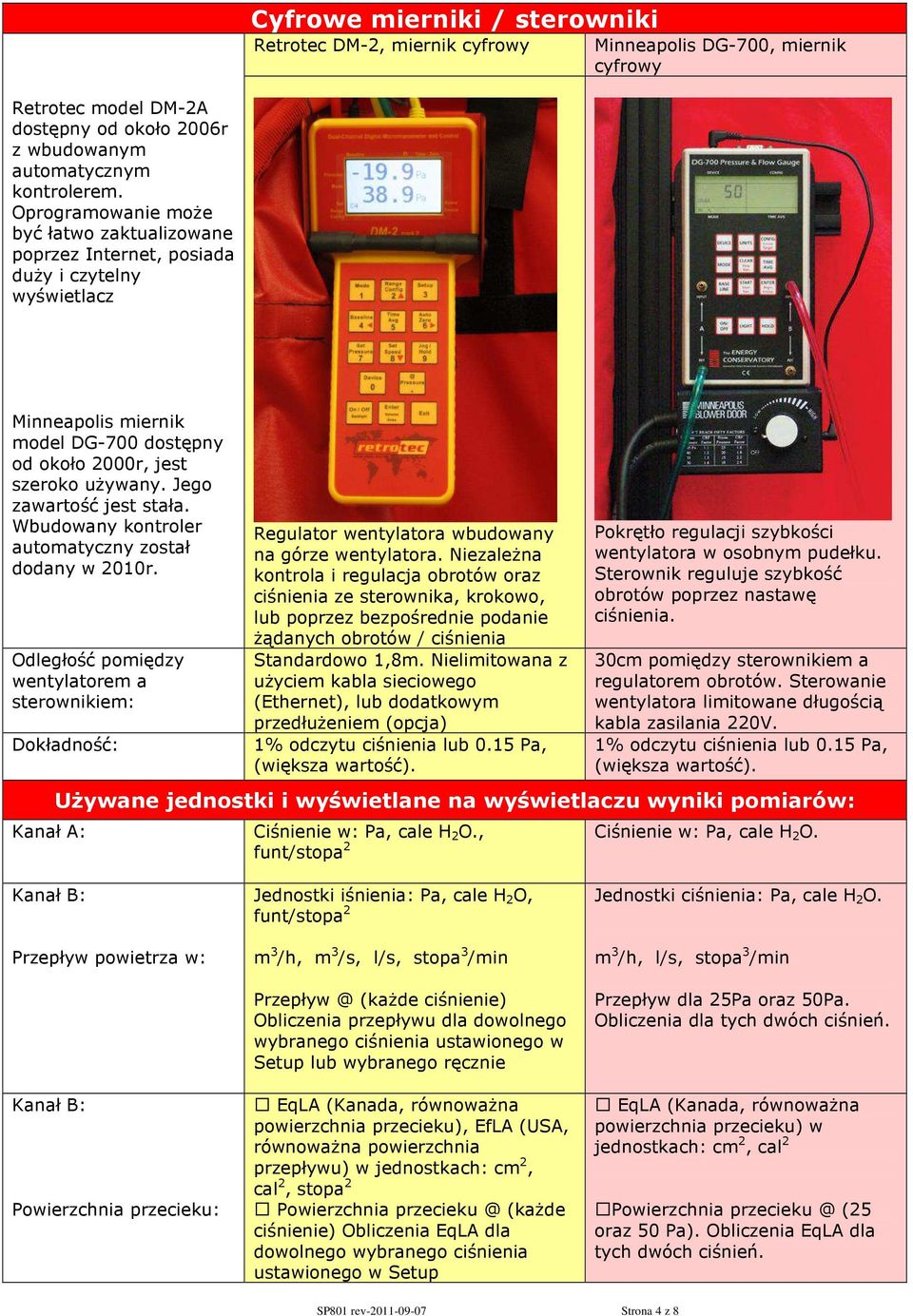

4 Cyfrowe mierniki / sterowniki Retrotec DM-2, miernik cyfrowy Minneapolis DG-700, miernik cyfrowy Retrotec model DM-2A dostępny od około 2006r z wbudowanym automatycznym kontrolerem. Oprogramowanie może być łatwo zaktualizowane poprzez Internet, posiada duży i czytelny wyświetlacz Minneapolis miernik model DG-700 dostępny od około 2000r, jest szeroko używany. Jego zawartość jest stała. Wbudowany kontroler automatyczny został dodany w 2010r. Odległość pomiędzy wentylatorem a sterownikiem: Dokładność: Kanał A: Regulator wentylatora wbudowany na górze wentylatora. Niezależna kontrola i regulacja obrotów oraz ciśnienia ze sterownika, krokowo, lub poprzez bezpośrednie podanie żądanych obrotów / ciśnienia Standardowo 1,8m. Nielimitowana z użyciem kabla sieciowego (Ethernet), lub dodatkowym przedłużeniem (opcja) 1% odczytu ciśnienia lub 0.15 Pa, (większa wartość). Pokrętło regulacji szybkości wentylatora w osobnym pudełku. Sterownik reguluje szybkość obrotów poprzez nastawę ciśnienia. 30cm pomiędzy sterownikiem a regulatorem obrotów. Sterowanie wentylatora limitowane długością kabla zasilania 220V. 1% odczytu ciśnienia lub 0.15 Pa, (większa wartość). Używane jednostki i wyświetlane na wyświetlaczu wyniki pomiarów: Ciśnienie w: Pa, cale H 2 O., Ciśnienie w: Pa, cale H 2 O. funt/stopa 2 Kanał B: Przepływ powietrza w: Kanał B: Powierzchnia przecieku: Jednostki iśnienia: Pa, cale H 2 O, funt/stopa 2 m 3 /h, m 3 /s, l/s, stopa 3 /min (każde ciśnienie) Obliczenia przepływu dla dowolnego wybranego ciśnienia ustawionego w Setup lub wybranego ręcznie EqLA (Kanada, równoważna powierzchnia przecieku), EfLA (USA, równoważna powierzchnia przepływu) w jednostkach: cm 2, cal 2, stopa 2 Powierzchnia (każde ciśnienie) Obliczenia EqLA dla dowolnego wybranego ciśnienia ustawionego w Setup Jednostki ciśnienia: Pa, cale H 2 O. m 3 /h, l/s, stopa 3 /min Przepływ dla 25Pa oraz 50Pa. Obliczenia dla tych dwóch ciśnień. EqLA (Kanada, równoważna powierzchnia przecieku) w jednostkach: cm 2, cal 2 Powierzchnia (25 oraz 50 Pa). Obliczenia EqLA dla tych dwóch ciśnień. SP801 rev Strona 4 z 8

Jego zawartość jest stała. Wbudowany kontroler automatyczny został dodany w 2010r.

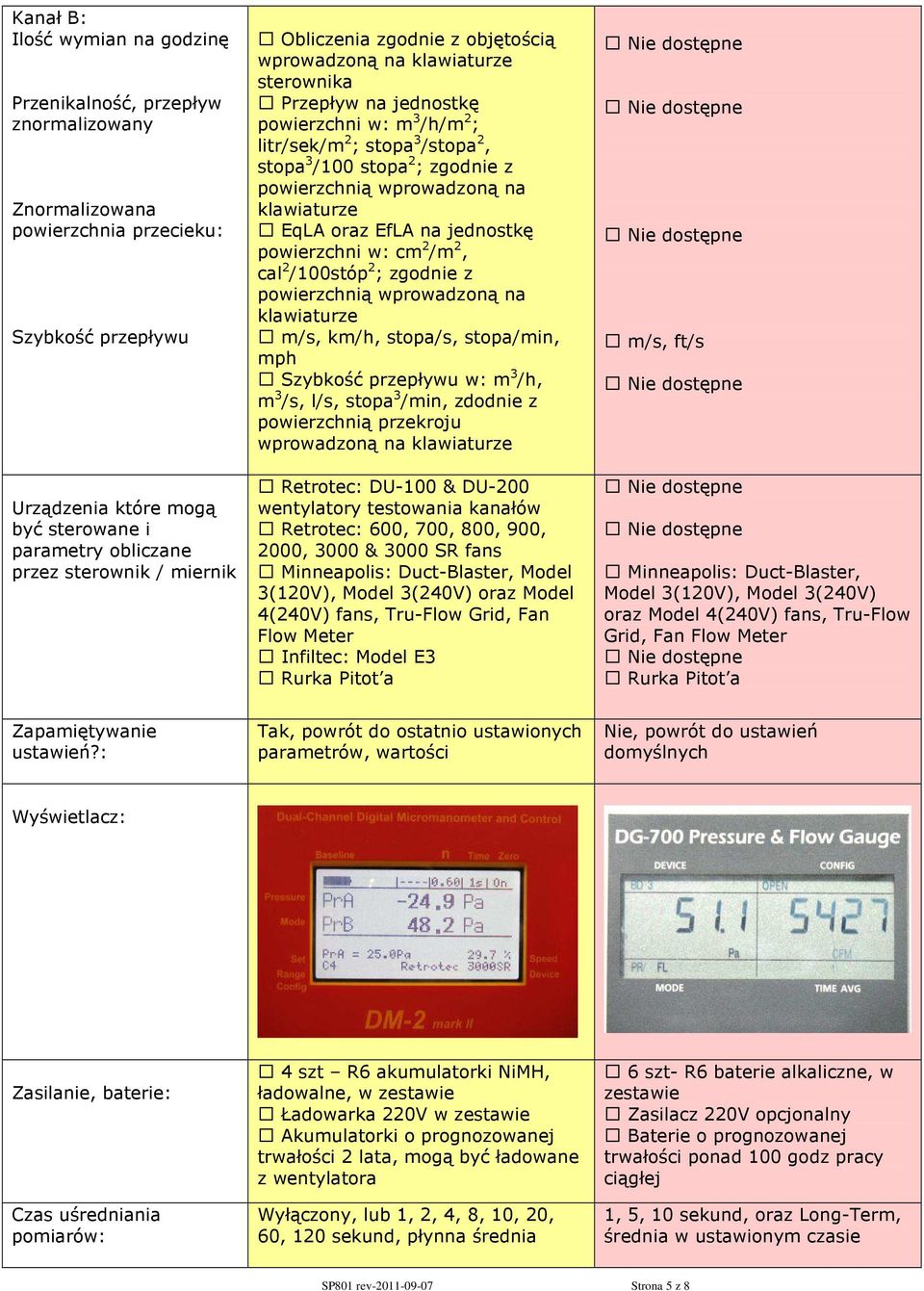

5 Kanał B: Ilość wymian na godzinę Przenikalność, przepływ znormalizowany Znormalizowana powierzchnia przecieku: Szybkość przepływu Urządzenia które mogą być sterowane i parametry obliczane przez sterownik / miernik Obliczenia zgodnie z objętością wprowadzoną na klawiaturze sterownika Przepływ na jednostkę powierzchni w: m 3 /h/m 2 ; litr/sek/m 2 ; stopa 3 /stopa 2, stopa 3 /100 stopa 2 ; zgodnie z powierzchnią wprowadzoną na klawiaturze EqLA oraz EfLA na jednostkę powierzchni w: cm 2 /m 2, cal 2 /100stóp 2 ; zgodnie z powierzchnią wprowadzoną na klawiaturze m/s, km/h, stopa/s, stopa/min, mph Szybkość przepływu w: m 3 /h, m 3 /s, l/s, stopa 3 /min, zdodnie z powierzchnią przekroju wprowadzoną na klawiaturze Retrotec: DU-100 & DU-200 wentylatory testowania kanałów Retrotec: 600, 700, 800, 900, 2000, 3000 & 3000 SR fans Minneapolis: Duct-Blaster, Model 3(120V), Model 3(240V) oraz Model 4(240V) fans, Tru-Flow Grid, Fan Flow Meter Infiltec: Model E3 Rurka Pitot a m/s, ft/s Minneapolis: Duct-Blaster, Model 3(120V), Model 3(240V) oraz Model 4(240V) fans, Tru-Flow Grid, Fan Flow Meter Rurka Pitot a Zapamiętywanie ustawień?: Tak, powrót do ostatnio ustawionych parametrów, wartości Nie, powrót do ustawień domyślnych Wyświetlacz: Zasilanie, baterie: Czas uśredniania pomiarów: 4 szt R6 akumulatorki NiMH, ładowalne, w zestawie Ładowarka 220V w zestawie Akumulatorki o prognozowanej trwałości 2 lata, mogą być ładowane z wentylatora Wyłączony, lub 1, 2, 4, 8, 10, 20, 60, 120 sekund, płynna średnia 6 szt- R6 baterie alkaliczne, w zestawie Zasilacz 220V opcjonalny Baterie o prognozowanej trwałości ponad 100 godz pracy ciągłej 1, 5, 10 sekund, oraz Long-Term, średnia w ustawionym czasie SP801 rev Strona 5 z 8

zgodnie z powierzchnią wprowadzoną na klawiaturze EqLA oraz EfLA na jednostkę powierzchni w: cm 2 /m 2, cal 2 /100stóp 2 ; zgodnie z powierzchnią wprowadzoną na klawiaturze m/s, km/h, stopa/s,

Auto zerowanie: Co 8 sekund Co 10 sekund Podświetlanie wyświetlacza: Automatyczne wyłączanie: Połączenia w sterowniku / mierniku: Tak Czas ustawiany w Menu Kodowane kolorami, cylindryczne Mini USB

Przycisk Reset Podłączenie ładowarki akumulatorów Tak Dwie godziny Podłączenia mosiężne Port szeregowy i mini USB do komputera Port kontroli wentylatora Regulacja szybkości ze sterownika: Ustawialne

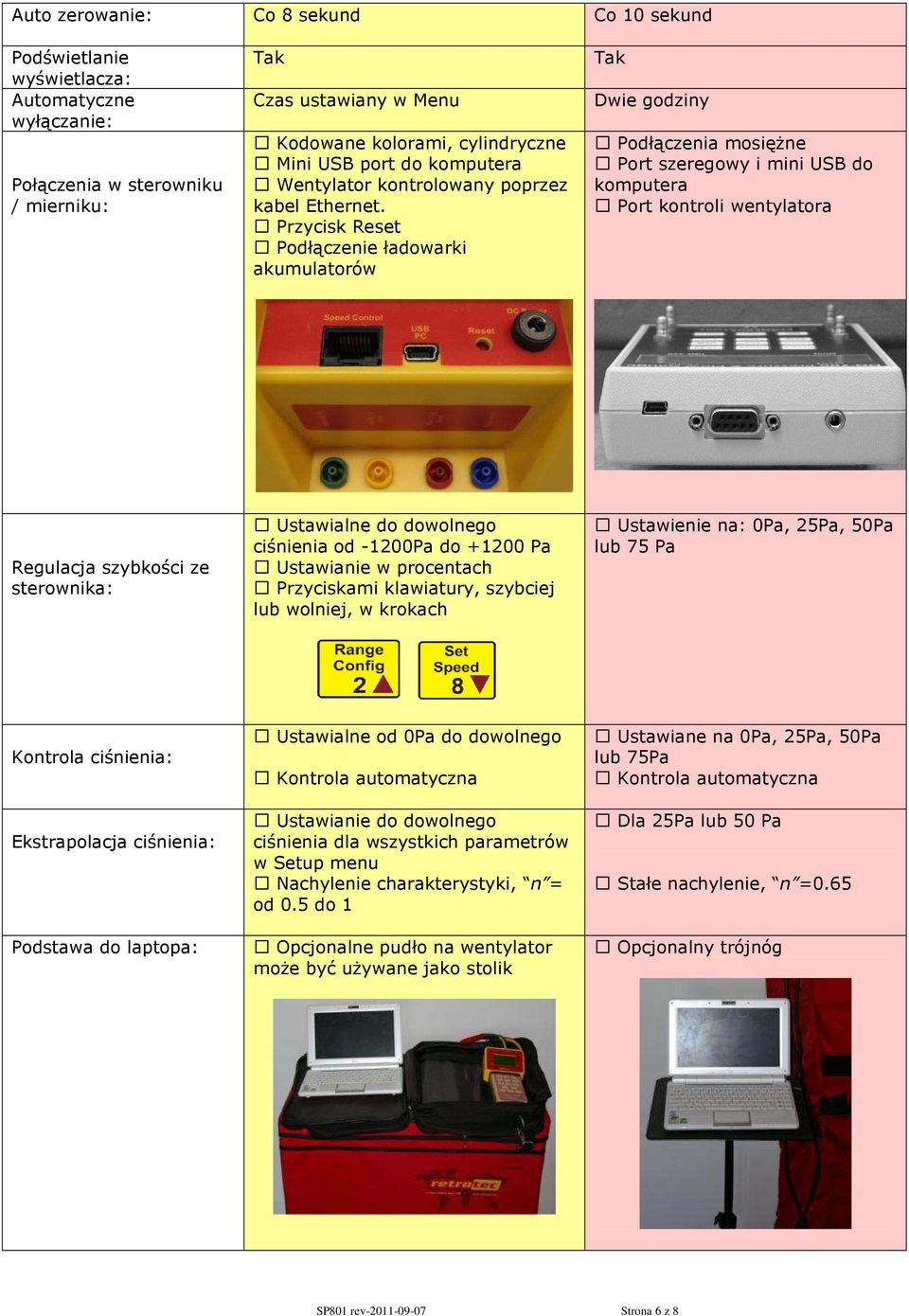

6 Auto zerowanie: Co 8 sekund Co 10 sekund Podświetlanie wyświetlacza: Automatyczne wyłączanie: Połączenia w sterowniku / mierniku: Tak Czas ustawiany w Menu Kodowane kolorami, cylindryczne Mini USB port do komputera Wentylator kontrolowany poprzez kabel Ethernet. Przycisk Reset Podłączenie ładowarki akumulatorów Tak Dwie godziny Podłączenia mosiężne Port szeregowy i mini USB do komputera Port kontroli wentylatora Regulacja szybkości ze sterownika: Ustawialne do dowolnego ciśnienia od -1200Pa do Pa Ustawianie w procentach Przyciskami klawiatury, szybciej lub wolniej, w krokach Ustawienie na: 0Pa, 25Pa, 50Pa lub 75 Pa Kontrola ciśnienia: Ekstrapolacja ciśnienia: Podstawa do laptopa: Ustawialne od 0Pa do dowolnego Kontrola automatyczna Ustawianie do dowolnego ciśnienia dla wszystkich parametrów w Setup menu Nachylenie charakterystyki, n = od 0.5 do 1 Opcjonalne pudło na wentylator może być używane jako stolik Ustawiane na 0Pa, 25Pa, 50Pa lub 75Pa Kontrola automatyczna Dla 25Pa lub 50 Pa Stałe nachylenie, n =0.65 Opcjonalny trójnóg SP801 rev Strona 6 z 8

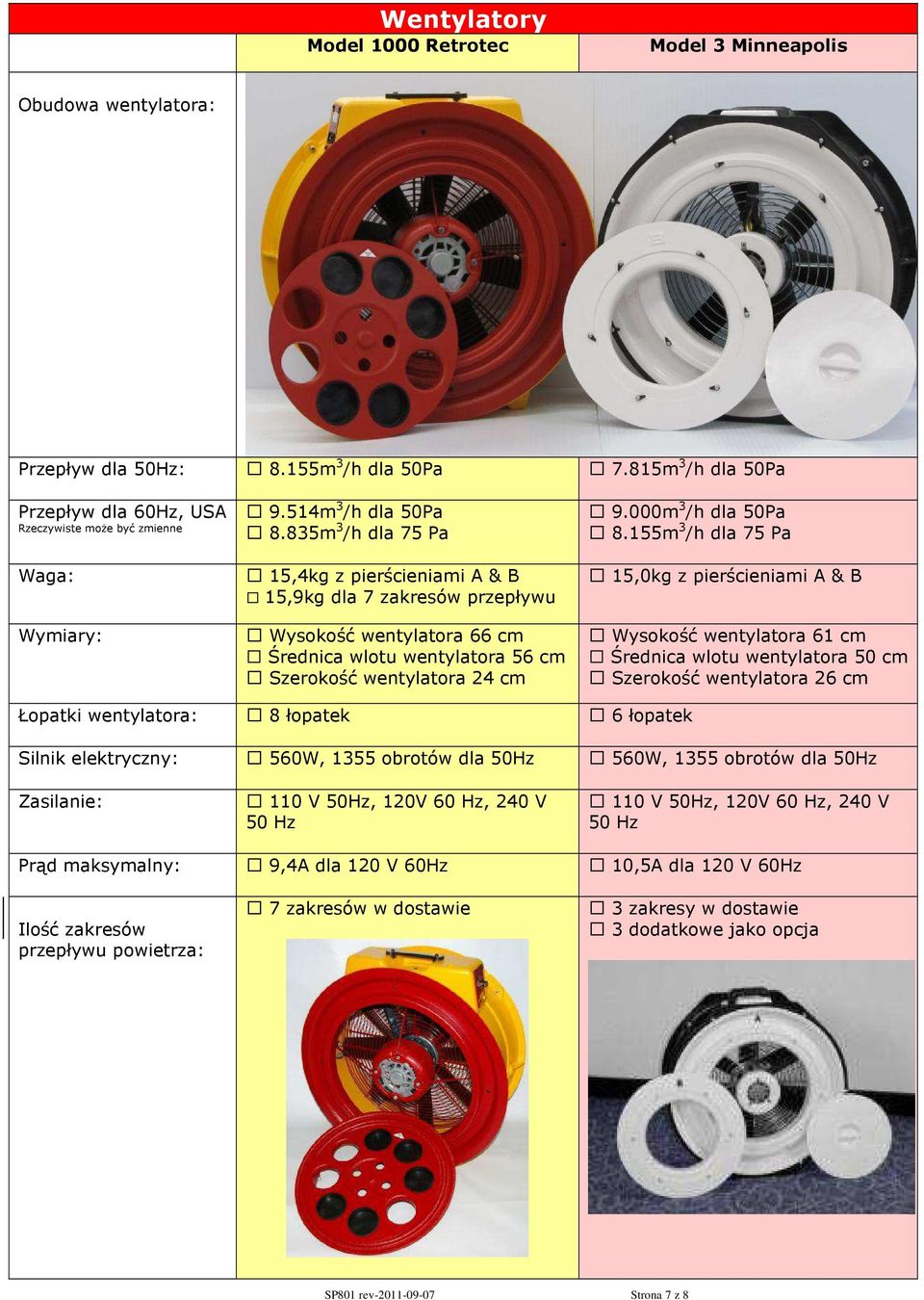

7 Wentylatory Model 1000 Retrotec Model 3 Minneapolis Obudowa wentylatora: Przepływ dla 50Hz: 8.155m 3 /h dla 50Pa 7.815m 3 /h dla 50Pa Przepływ dla 60Hz, USA Rzeczywiste może być zmienne Waga: Wymiary: 9.514m 3 /h dla 50Pa 8.835m 3 /h dla 75 Pa 15,4kg z pierścieniami A & B 15,9kg dla 7 zakresów przepływu Wysokość wentylatora 66 cm Średnica wlotu wentylatora 56 cm Szerokość wentylatora 24 cm 9.000m 3 /h dla 50Pa 8.155m 3 /h dla 75 Pa 15,0kg z pierścieniami A & B Wysokość wentylatora 61 cm Średnica wlotu wentylatora 50 cm Szerokość wentylatora 26 cm Łopatki wentylatora: 8 łopatek 6 łopatek Silnik elektryczny: 560W, 1355 obrotów dla 50Hz 560W, 1355 obrotów dla 50Hz Zasilanie: 110 V 50Hz, 120V 60 Hz, 240 V 50 Hz 110 V 50Hz, 120V 60 Hz, 240 V 50 Hz Prąd maksymalny: 9,4A dla 120 V 60Hz 10,5A dla 120 V 60Hz Ilość zakresów przepływu powietrza: 7 zakresów w dostawie 3 zakresy w dostawie 3 dodatkowe jako opcja SP801 rev Strona 7 z 8

835m 3 /h dla 75 Pa 15,4kg z pierścieniami A & B 15,9kg dla 7 zakresów przepływu Wysokość wentylatora 66 cm Średnica wlotu wentylatora 56 cm Szerokość wentylatora 24 cm 9.000m 3 /h dla 50Pa 8.

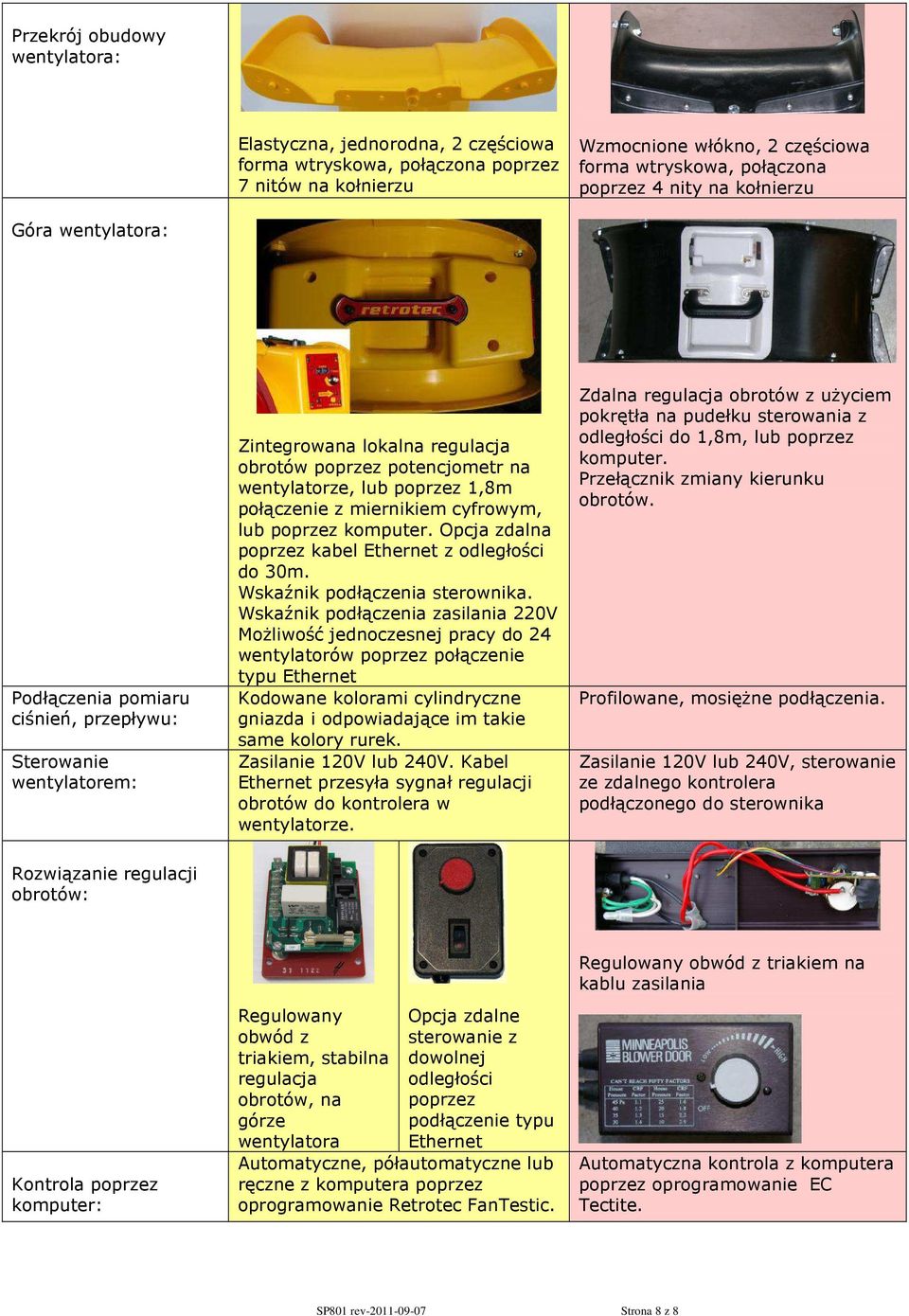

8 Przekrój obudowy wentylatora: Elastyczna, jednorodna, 2 częściowa forma wtryskowa, połączona poprzez 7 nitów na kołnierzu Wzmocnione włókno, 2 częściowa forma wtryskowa, połączona poprzez 4 nity na kołnierzu Góra wentylatora: Podłączenia pomiaru ciśnień, przepływu: Sterowanie wentylatorem: Zintegrowana lokalna regulacja obrotów poprzez potencjometr na wentylatorze, lub poprzez 1,8m połączenie z miernikiem cyfrowym, lub poprzez komputer. Opcja zdalna poprzez kabel Ethernet z odległości do 30m. Wskaźnik podłączenia sterownika. Wskaźnik podłączenia zasilania 220V Możliwość jednoczesnej pracy do 24 wentylatorów poprzez połączenie typu Ethernet Kodowane kolorami cylindryczne gniazda i odpowiadające im takie same kolory rurek. Zasilanie 120V lub 240V. Kabel Ethernet przesyła sygnał regulacji obrotów do kontrolera w wentylatorze. Zdalna regulacja obrotów z użyciem pokrętła na pudełku sterowania z odległości do 1,8m, lub poprzez komputer. Przełącznik zmiany kierunku obrotów. Profilowane, mosiężne podłączenia. Zasilanie 120V lub 240V, sterowanie ze zdalnego kontrolera podłączonego do sterownika Rozwiązanie regulacji obrotów: Kontrola poprzez komputer: Regulowany obwód z triakiem, stabilna regulacja obrotów, na górze wentylatora Opcja zdalne sterowanie z dowolnej odległości poprzez podłączenie typu Ethernet Automatyczne, półautomatyczne lub ręczne z komputera poprzez oprogramowanie Retrotec FanTestic. Regulowany obwód z triakiem na kablu zasilania Automatyczna kontrola z komputera poprzez oprogramowanie EC Tectite. SP801 rev Strona 8 z 8

miernikiem cyfrowym, lub poprzez komputer. Opcja zdalna poprzez kabel Ethernet z odległości do 30m. Wskaźnik podłączenia sterownika.
