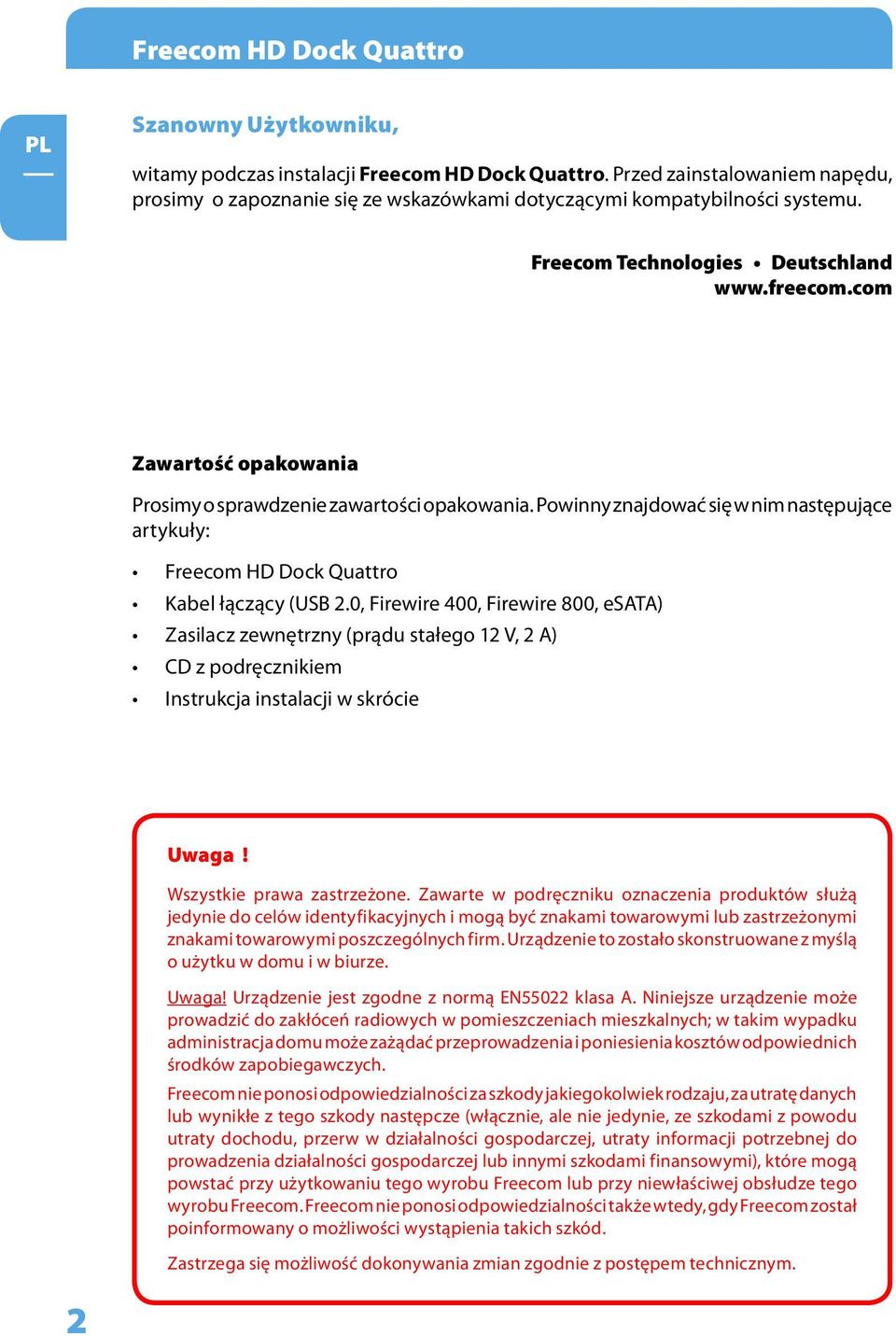

2 Freecom HD Dock Quattro Szanowny Użytkowniku, witamy podczas instalacji Freecom HD Dock Quattro. Przed zainstalowaniem napędu, prosimy o zapoznanie się ze wskazówkami dotyczącymi kompatybilności systemu. Freecom Technologies Deutschland Zawartość opakowania Prosimy o sprawdzenie zawartości opakowania. Powinny znajdować się w nim następujące artykuły: Freecom HD Dock Quattro Kabel łączący (USB 2.0, Firewire 400, Firewire 800, esata) Zasilacz zewnętrzny (prądu stałego 12 V, 2 A) CD z podręcznikiem Instrukcja instalacji w skrócie Uwaga! Wszystkie prawa zastrzeżone. Zawarte w podręczniku oznaczenia produktów służą jedynie do celów identyfikacyjnych i mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi poszczególnych firm. Urządzenie to zostało skonstruowane z myślą o użytku w domu i w biurze. Uwaga! Urządzenie jest zgodne z normą EN55022 klasa A. Niniejsze urządzenie może prowadzić do zakłóceń radiowych w pomieszczeniach mieszkalnych; w takim wypadku administracja domu może zażądać przeprowadzenia i poniesienia kosztów odpowiednich środków zapobiegawczych. Freecom nie ponosi odpowiedzialności za szkody jakiegokolwiek rodzaju, za utratę danych lub wynikłe z tego szkody następcze (włącznie, ale nie jedynie, ze szkodami z powodu utraty dochodu, przerw w działalności gospodarczej, utraty informacji potrzebnej do prowadzenia działalności gospodarczej lub innymi szkodami finansowymi), które mogą powstać przy użytkowaniu tego wyrobu Freecom lub przy niewłaściwej obsłudze tego wyrobu Freecom. Freecom nie ponosi odpowiedzialności także wtedy, gdy Freecom został poinformowany o możliwości wystąpienia takich szkód. Zastrzega się możliwość dokonywania zmian zgodnie z postępem technicznym.

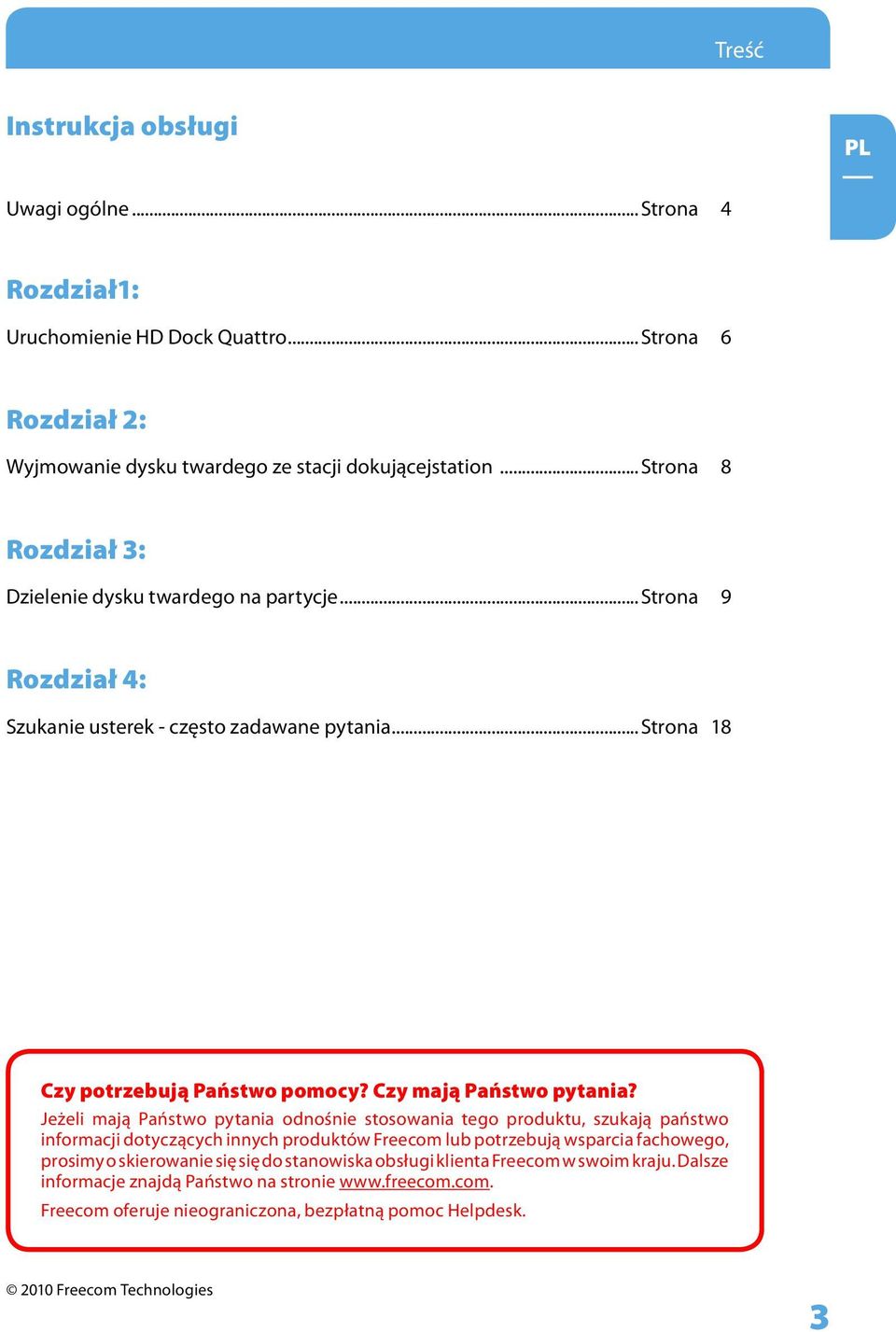

3 Treść Instrukcja obsługi Uwagi ogólne...strona 4 Rozdział1: Uruchomienie HD Dock Quattro...Strona 6 Rozdział 2: Wyjmowanie dysku twardego ze stacji dokującejstation...strona 8 Rozdział 3: Dzielenie dysku twardego na partycje... Strona 9 Rozdział 4: Szukanie usterek - często zadawane pytania...strona 18 Czy potrzebują Państwo pomocy? Czy mają Państwo pytania? Jeżeli mają Państwo pytania odnośnie stosowania tego produktu, szukają państwo informacji dotyczących innych produktów Freecom lub potrzebują wsparcia fachowego, prosimy o skierowanie się się do stanowiska obsługi klienta Freecom w swoim kraju. Dalsze informacje znajdą Państwo na stronie Freecom oferuje nieograniczona, bezpłatną pomoc Helpdesk Freecom Technologies

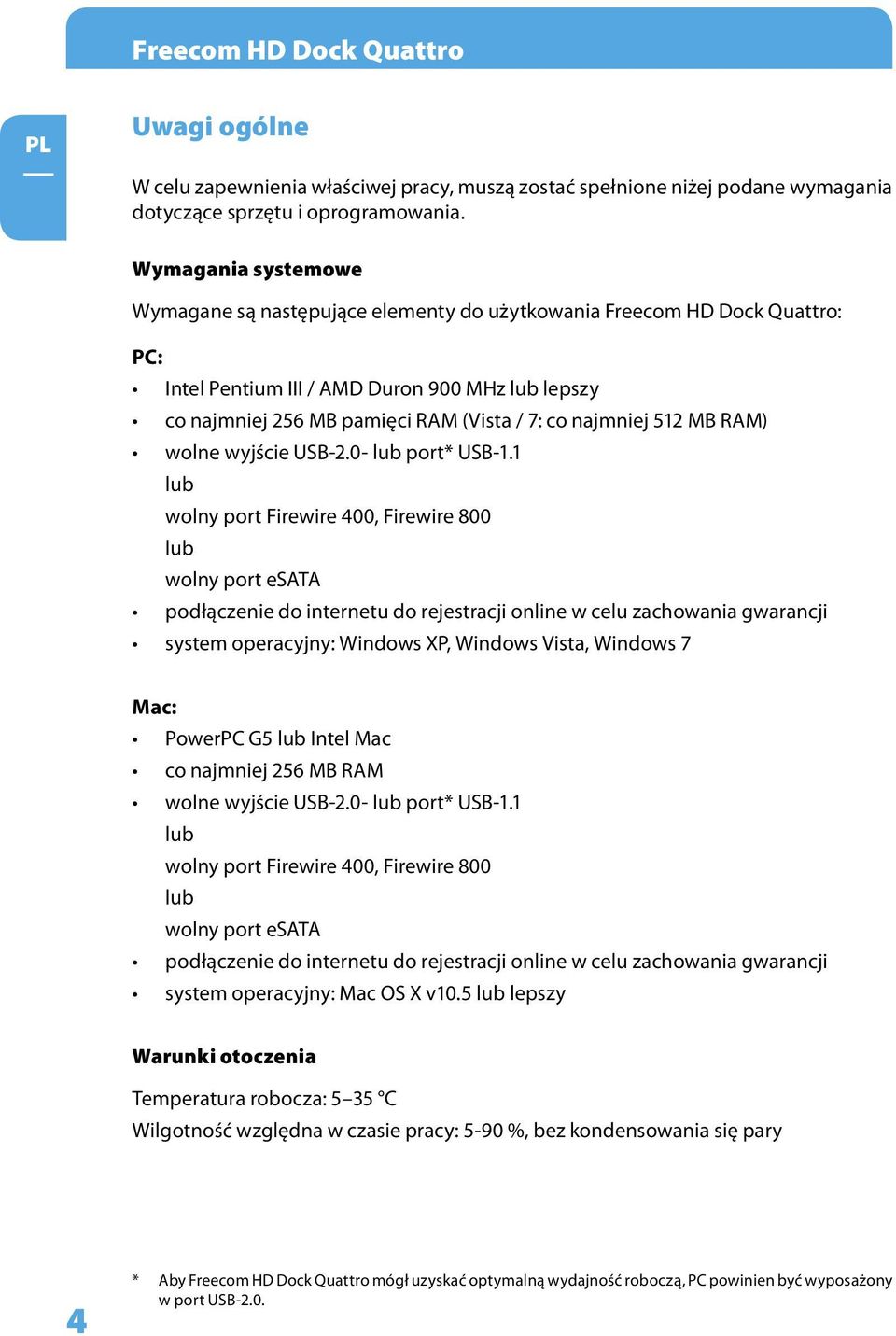

4 Freecom HD Dock Quattro Uwagi ogólne W celu zapewnienia właściwej pracy, muszą zostać spełnione niżej podane wymagania dotyczące sprzętu i oprogramowania. Wymagania systemowe Wymagane są następujące elementy do użytkowania Freecom HD Dock Quattro: PC: Intel Pentium III / AMD Duron 900 MHz lub lepszy co najmniej 256 MB pamięci RAM (Vista / 7: co najmniej 512 MB RAM) wolne wyjście USB-2.0- lub port* USB-1.1 lub wolny port Firewire 400, Firewire 800 lub wolny port esata podłączenie do internetu do rejestracji online w celu zachowania gwarancji system operacyjny: Windows XP, Windows Vista, Windows 7 Mac: PowerPC G5 lub Intel Mac co najmniej 256 MB RAM wolne wyjście USB-2.0- lub port* USB-1.1 lub wolny port Firewire 400, Firewire 800 lub wolny port esata podłączenie do internetu do rejestracji online w celu zachowania gwarancji system operacyjny: Mac OS X v10.5 lub lepszy Warunki otoczenia Temperatura robocza: 5 35 C Wilgotność względna w czasie pracy: 5-90 %, bez kondensowania się pary 4 * Aby Freecom HD Dock Quattro mógł uzyskać optymalną wydajność roboczą, PC powinien być wyposażony w port USB-2.0.

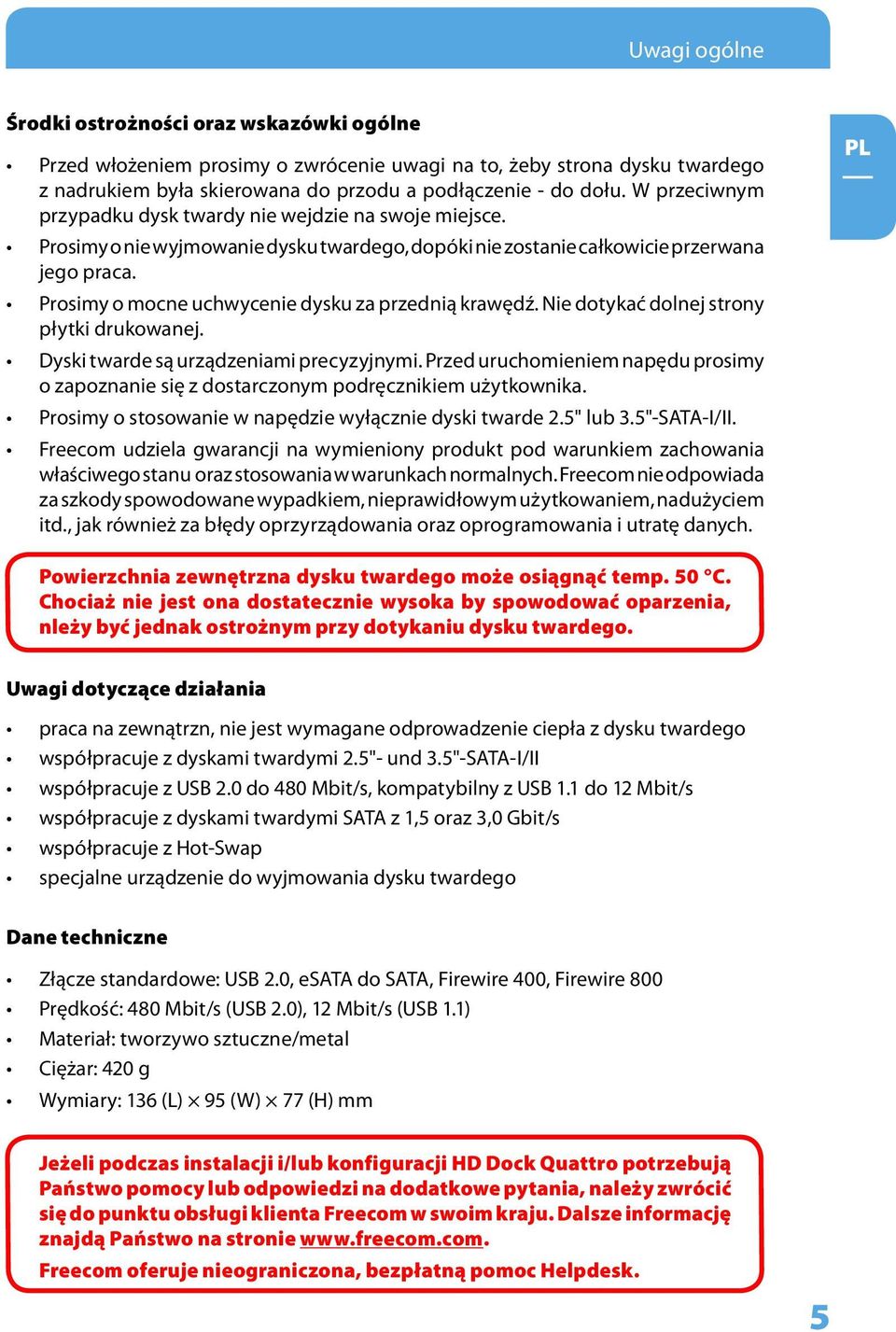

5 Uwagi ogólne Środki ostrożności oraz wskazówki ogólne Przed włożeniem prosimy o zwrócenie uwagi na to, żeby strona dysku twardego z nadrukiem była skierowana do przodu a podłączenie - do dołu. W przeciwnym przypadku dysk twardy nie wejdzie na swoje miejsce. Prosimy o nie wyjmowanie dysku twardego, dopóki nie zostanie całkowicie przerwana jego praca. Prosimy o mocne uchwycenie dysku za przednią krawędź. Nie dotykać dolnej strony płytki drukowanej. Dyski twarde są urządzeniami precyzyjnymi. Przed uruchomieniem napędu prosimy o zapoznanie się z dostarczonym podręcznikiem użytkownika. Prosimy o stosowanie w napędzie wyłącznie dyski twarde 2.5" lub 3.5"-SATA-I/II. Freecom udziela gwarancji na wymieniony produkt pod warunkiem zachowania właściwego stanu oraz stosowania w warunkach normalnych. Freecom nie odpowiada za szkody spowodowane wypadkiem, nieprawidłowym użytkowaniem, nadużyciem itd., jak również za błędy oprzyrządowania oraz oprogramowania i utratę danych. Powierzchnia zewnętrzna dysku twardego może osiągnąć temp. 50 C. Chociaż nie jest ona dostatecznie wysoka by spowodować oparzenia, nleży być jednak ostrożnym przy dotykaniu dysku twardego. Uwagi dotyczące działania praca na zewnątrzn, nie jest wymagane odprowadzenie ciepła z dysku twardego współpracuje z dyskami twardymi 2.5"- und 3.5"-SATA-I/II współpracuje z USB 2.0 do 480 Mbit/s, kompatybilny z USB 1.1 do 12 Mbit/s współpracuje z dyskami twardymi SATA z 1,5 oraz 3,0 Gbit/s współpracuje z Hot-Swap specjalne urządzenie do wyjmowania dysku twardego Dane techniczne Złącze standardowe: USB 2.0, esata do SATA, Firewire 400, Firewire 800 Prędkość: 480 Mbit/s (USB 2.0), 12 Mbit/s (USB 1.1) Materiał: tworzywo sztuczne/metal Ciężar: 420 g Wymiary: 136 (L) 95 (W) 77 (H) mm Jeżeli podczas instalacji i/lub konfiguracji HD Dock Quattro potrzebują Państwo pomocy lub odpowiedzi na dodatkowe pytania, należy zwrócić się do punktu obsługi klienta Freecom w swoim kraju. Dalsze informację znajdą Państwo na stronie Freecom oferuje nieograniczona, bezpłatną pomoc Helpdesk.

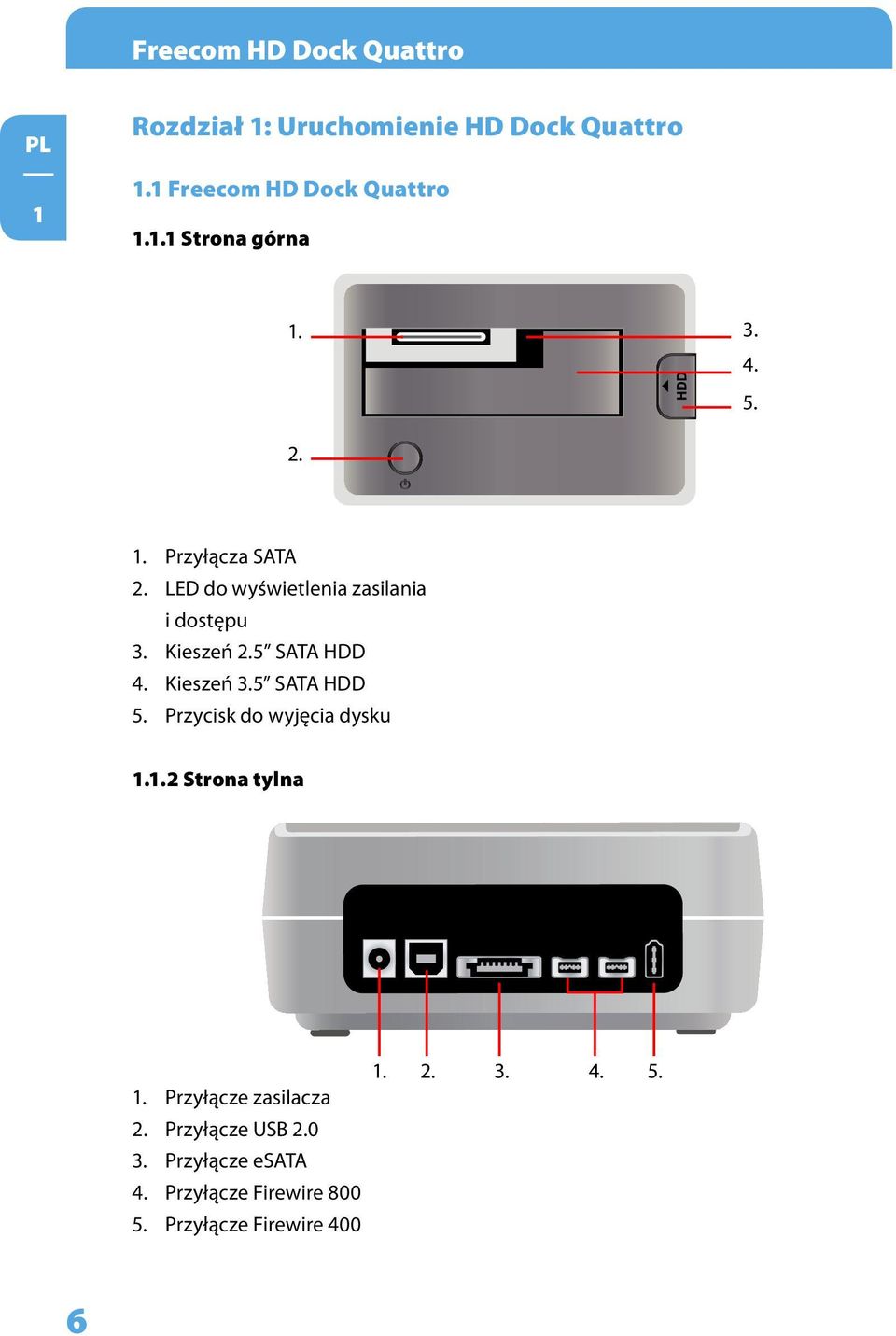

6 Freecom HD Dock Quattro 1 Rozdział 1: Uruchomienie HD Dock Quattro 1.1 Freecom HD Dock Quattro Strona górna Przyłącza SATA 2. LED do wyświetlenia zasilania i dostępu 3. Kieszeń 2.5 SATA HDD 4. Kieszeń 3.5 SATA HDD 5. Przycisk do wyjęcia dysku Strona tylna 1. Przyłącze zasilacza 2. Przyłącze USB Przyłącze esata 4. Przyłącze Firewire Przyłącze Firewire

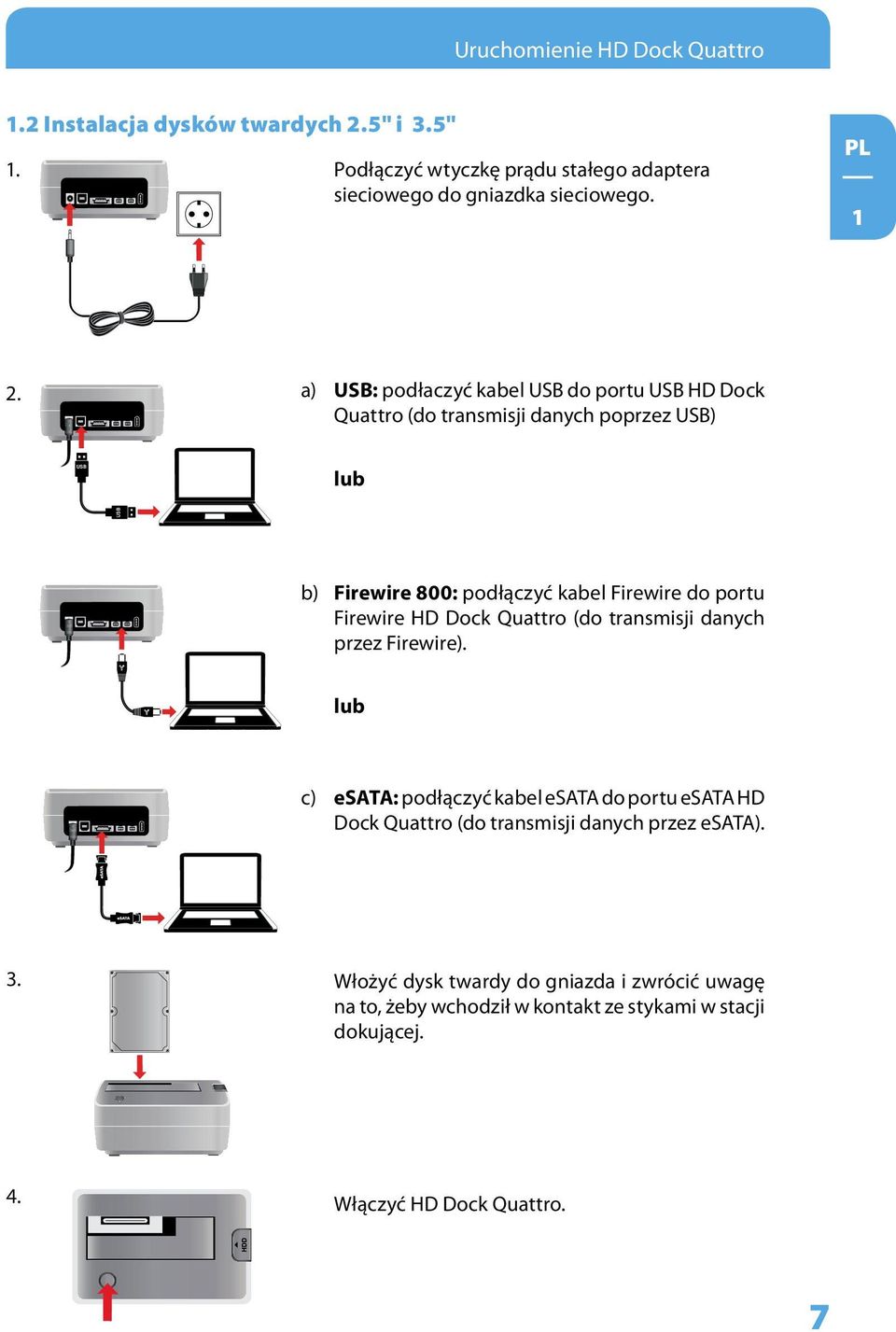

7 Uruchomienie HD Dock Quattro 1.2 Instalacja dysków twardych 2.5" i 3.5" 1. Podłączyć wtyczkę prądu stałego adaptera sieciowego do gniazdka sieciowego a) USB: podłaczyć kabel USB do portu USB HD Dock Quattro (do transmisji danych poprzez USB) USB lub USB b) Firewire 800: podłączyć kabel Firewire do portu Firewire HD Dock Quattro (do transmisji danych przez Firewire). lub c) esata: podłączyć kabel esata do portu esata HD Dock Quattro (do transmisji danych przez esata). 3. Włożyć dysk twardy do gniazda i zwrócić uwagę na to, żeby wchodził w kontakt ze stykami w stacji dokującej. 4. Włączyć HD Dock Quattro.

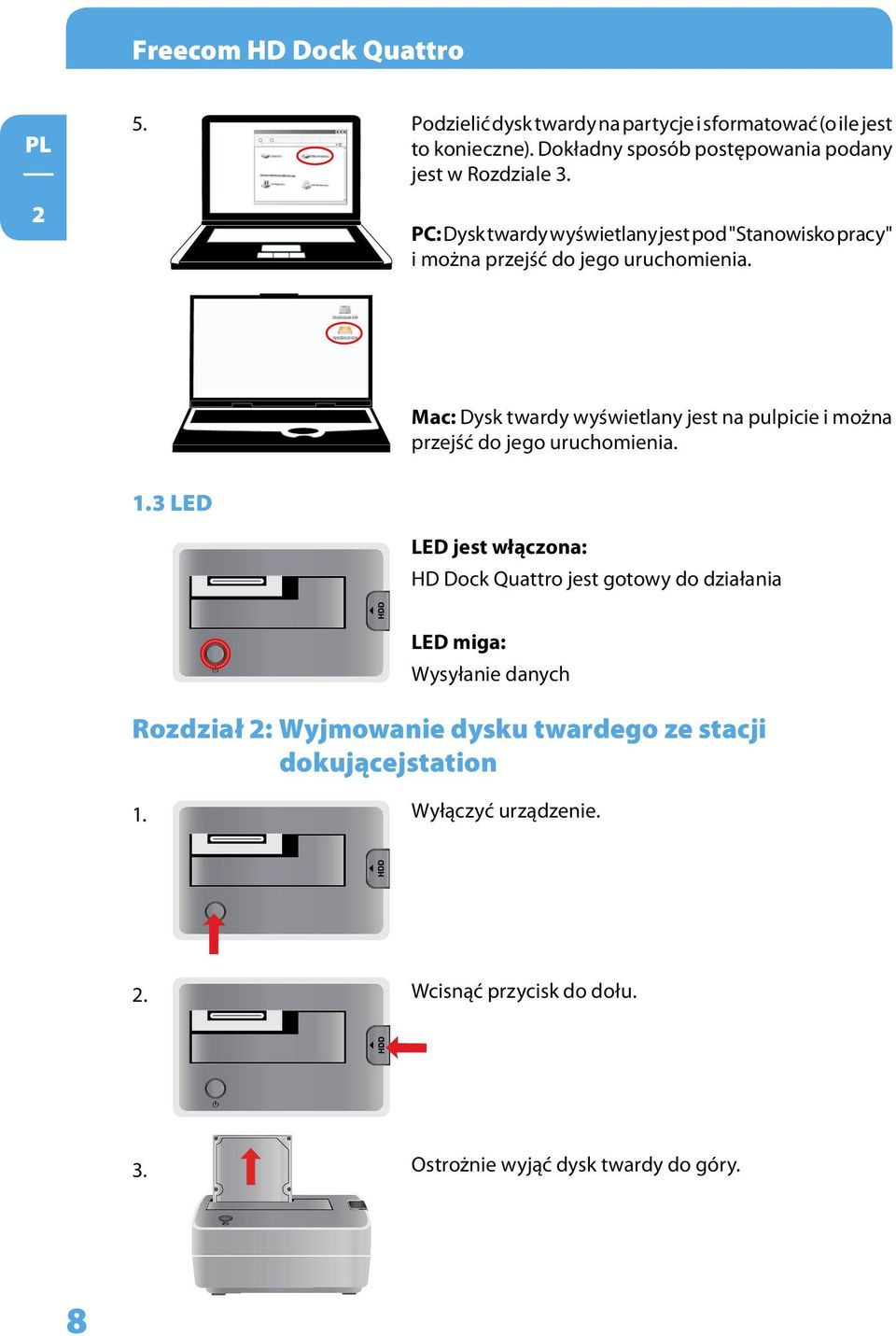

8 Freecom HD Dock Quattro 2 5. Podzielić dysk twardy na partycje i sformatować (o ile jest to konieczne). Dokładny sposób postępowania podany jest w Rozdziale 3. PC: Dysk twardy wyświetlany jest pod "Stanowisko pracy" i można przejść do jego uruchomienia. Mac: Dysk twardy wyświetlany jest na pulpicie i można przejść do jego uruchomienia. 1.3 LED LED jest włączona: HD Dock Quattro jest gotowy do działania LED miga: Wysyłanie danych Rozdział 2: Wyjmowanie dysku twardego ze stacji dokującejstation 1. Wyłączyć urządzenie. 2. Wcisnąć przycisk do dołu. 3. Ostrożnie wyjąć dysk twardy do góry.

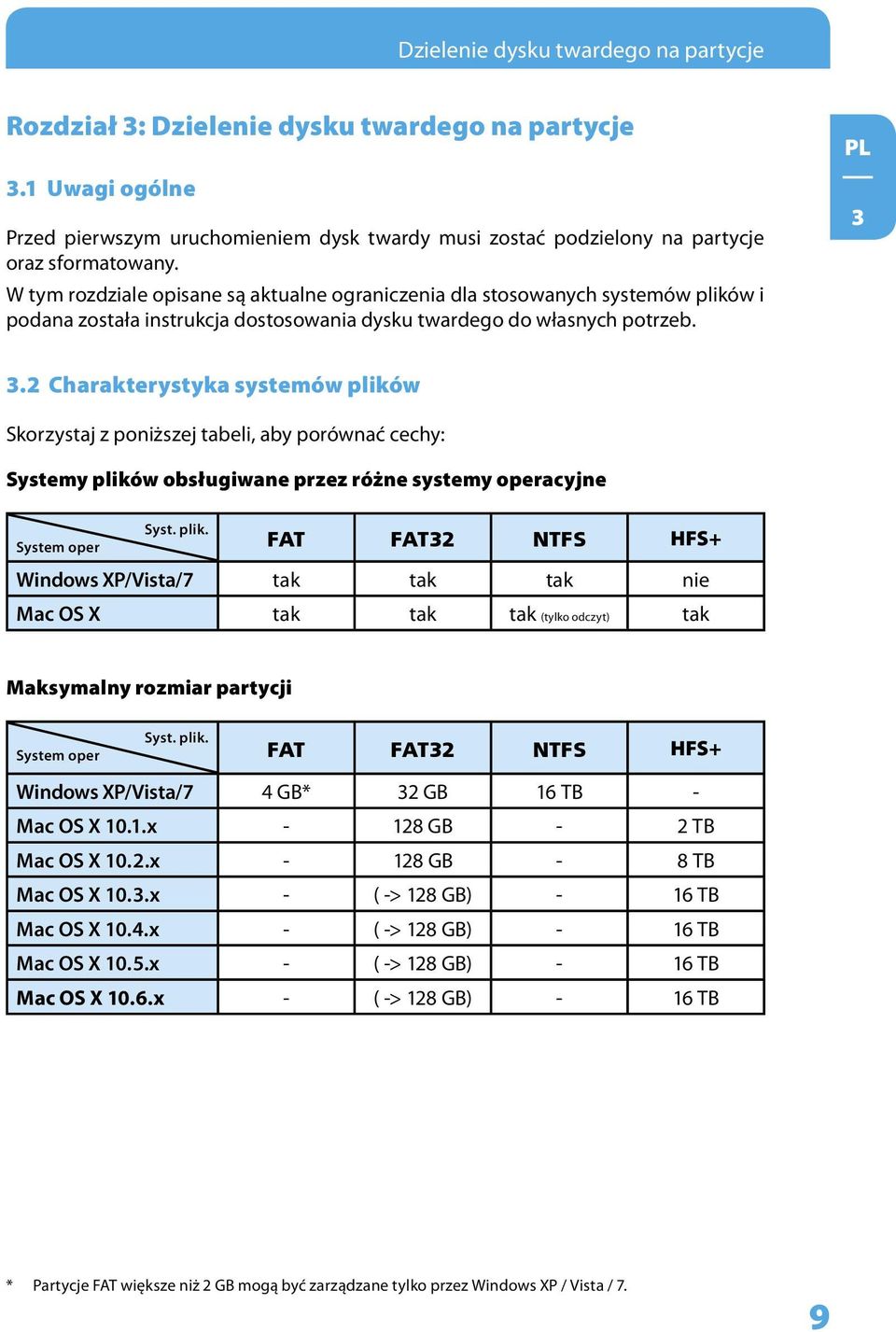

9 Dzielenie dysku twardego na partycje Rozdział 3: Dzielenie dysku twardego na partycje 3.1 Uwagi ogólne Przed pierwszym uruchomieniem dysk twardy musi zostać podzielony na partycje oraz sformatowany. W tym rozdziale opisane są aktualne ograniczenia dla stosowanych systemów plików i podana została instrukcja dostosowania dysku twardego do własnych potrzeb Charakterystyka systemów plików Skorzystaj z poniższej tabeli, aby porównać cechy: Systemy plików obsługiwane przez różne systemy operacyjne Syst. plik. System oper FAT FAT32 NTFS HFS+ Windows XP/Vista/7 tak tak tak nie Mac OS X tak tak tak (tylko odczyt) tak Maksymalny rozmiar partycji Syst. plik. System oper FAT FAT32 NTFS HFS+ Windows XP/Vista/7 4 GB* 32 GB 16 TB - Mac OS X 10.1.x GB - 2 TB Mac OS X 10.2.x GB - 8 TB Mac OS X 10.3.x - ( -> 128 GB) - 16 TB Mac OS X 10.4.x - ( -> 128 GB) - 16 TB Mac OS X 10.5.x - ( -> 128 GB) - 16 TB Mac OS X 10.6.x - ( -> 128 GB) - 16 TB * Partycje FAT większe niż 2 GB mogą być zarządzane tylko przez Windows XP / Vista / 7.

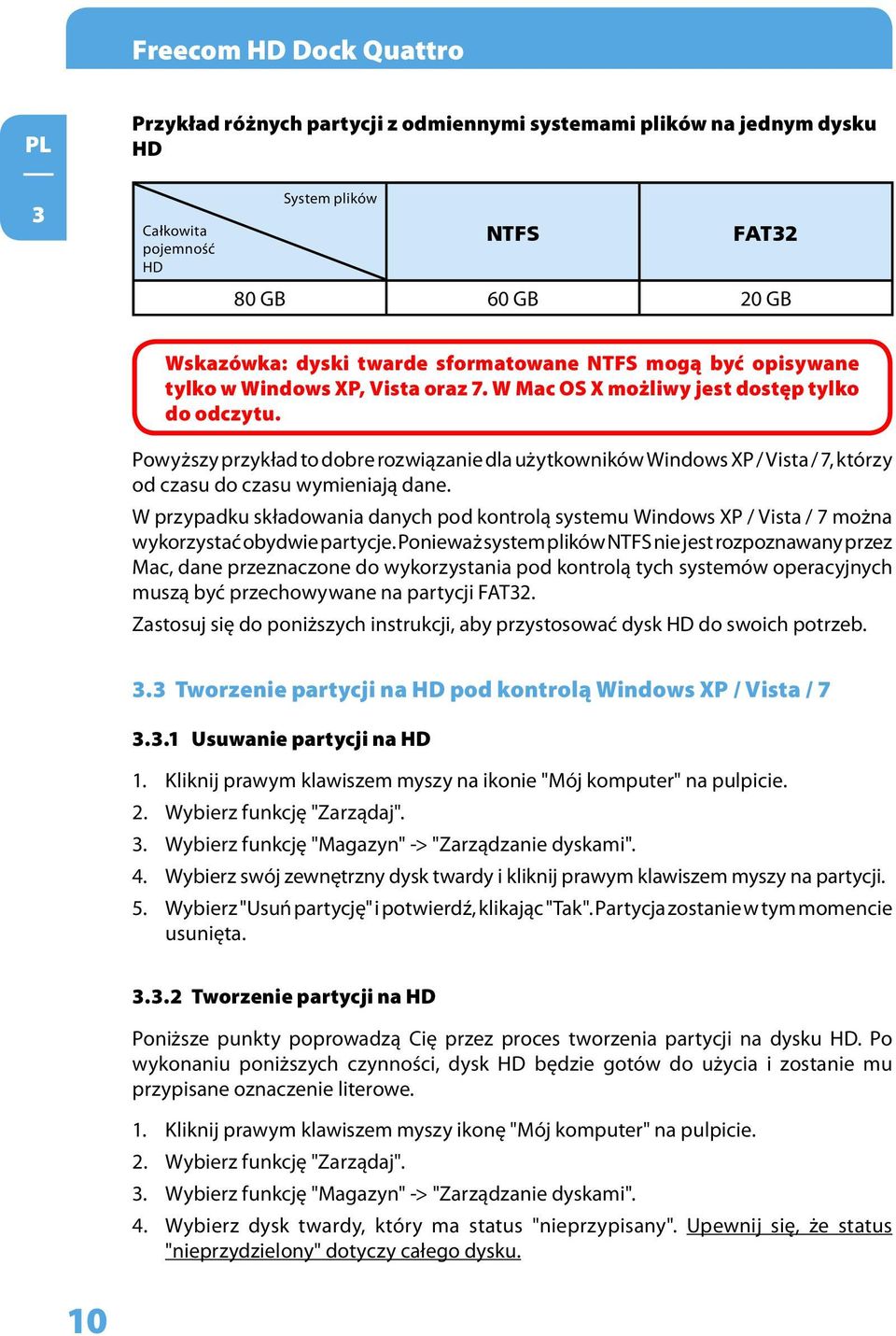

10 Freecom HD Dock Quattro Przykład różnych partycji z odmiennymi systemami plików na jednym dysku HD 3 Całkowita pojemność HD System plików NTFS FAT32 80 GB 60 GB 20 GB Wskazówka: dyski twarde sformatowane NTFS mogą być opisywane tylko w Windows XP, Vista oraz 7. W Mac OS X możliwy jest dostęp tylko do odczytu. Powyższy przykład to dobre rozwiązanie dla użytkowników Windows XP / Vista / 7, którzy od czasu do czasu wymieniają dane. W przypadku składowania danych pod kontrolą systemu Windows XP / Vista / 7 można wykorzystać obydwie partycje. Ponieważ system plików NTFS nie jest rozpoznawany przez Mac, dane przeznaczone do wykorzystania pod kontrolą tych systemów operacyjnych muszą być przechowywane na partycji FAT32. Zastosuj się do poniższych instrukcji, aby przystosować dysk HD do swoich potrzeb. 3.3 Tworzenie partycji na HD pod kontrolą Windows XP / Vista / Usuwanie partycji na HD 1. Kliknij prawym klawiszem myszy na ikonie "Mój komputer" na pulpicie. 2. Wybierz funkcję "Zarządaj". 3. Wybierz funkcję "Magazyn" -> "Zarządzanie dyskami". 4. Wybierz swój zewnętrzny dysk twardy i kliknij prawym klawiszem myszy na partycji. 5. Wybierz "Usuń partycję" i potwierdź, klikając "Tak". Partycja zostanie w tym momencie usunięta Tworzenie partycji na HD Poniższe punkty poprowadzą Cię przez proces tworzenia partycji na dysku HD. Po wykonaniu poniższych czynności, dysk HD będzie gotów do użycia i zostanie mu przypisane oznaczenie literowe. 1. Kliknij prawym klawiszem myszy ikonę "Mój komputer" na pulpicie. 2. Wybierz funkcję "Zarządaj". 3. Wybierz funkcję "Magazyn" -> "Zarządzanie dyskami". 4. Wybierz dysk twardy, który ma status "nieprzypisany". Upewnij się, że status "nieprzydzielony" dotyczy całego dysku. 10

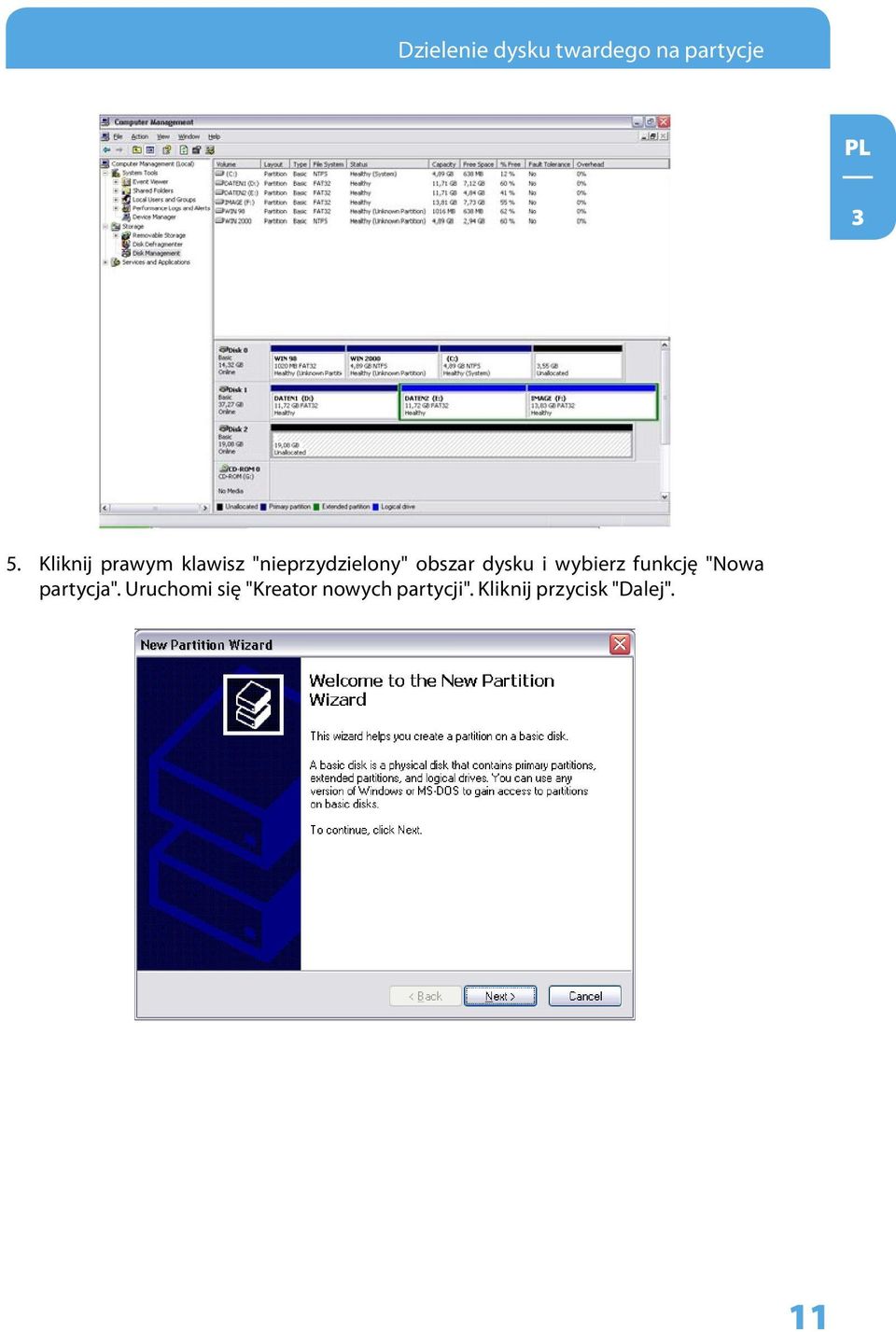

11 Dzielenie dysku twardego na partycje 3 5. Kliknij prawym klawisz "nieprzydzielony" obszar dysku i wybierz funkcję "Nowa partycja". Uruchomi się "Kreator nowych partycji". Kliknij przycisk "Dalej". 11

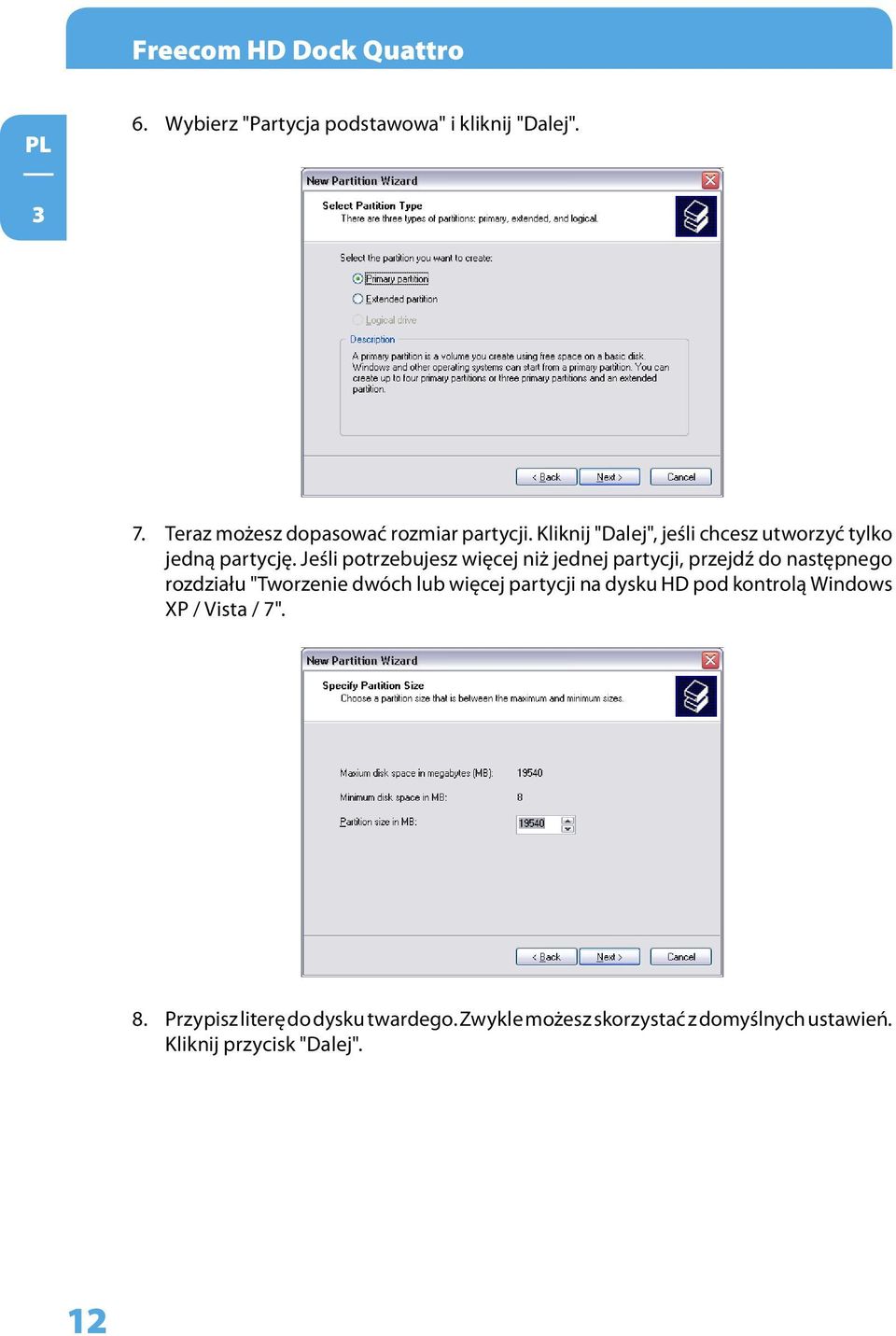

12 Freecom HD Dock Quattro 6. Wybierz "Partycja podstawowa" i kliknij "Dalej" Teraz możesz dopasować rozmiar partycji. Kliknij "Dalej", jeśli chcesz utworzyć tylko jedną partycję. Jeśli potrzebujesz więcej niż jednej partycji, przejdź do następnego rozdziału "Tworzenie dwóch lub więcej partycji na dysku HD pod kontrolą Windows XP / Vista / 7". 8. Przypisz literę do dysku twardego. Zwykle możesz skorzystać z domyślnych ustawień. Kliknij przycisk "Dalej". 12

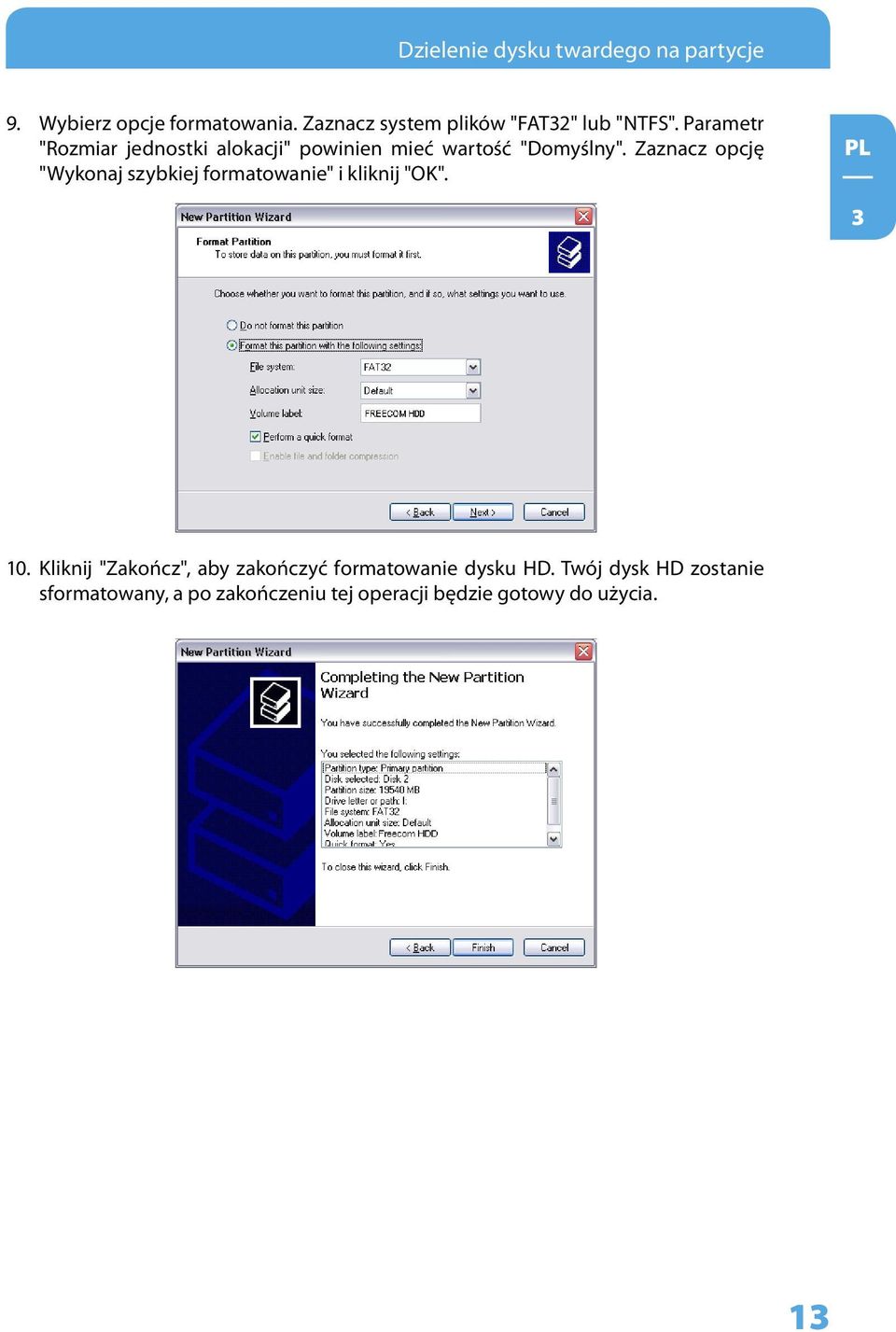

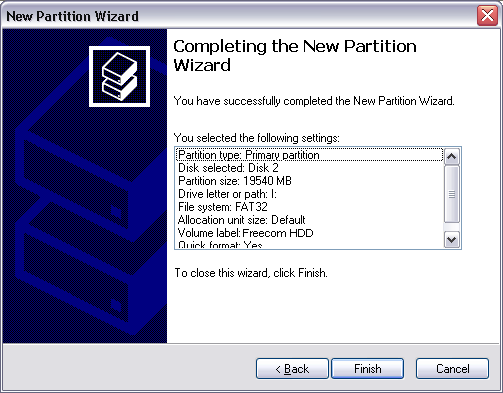

13 Dzielenie dysku twardego na partycje 9. Wybierz opcje formatowania. Zaznacz system plików "FAT32" lub "NTFS". Parametr "Rozmiar jednostki alokacji" powinien mieć wartość "Domyślny". Zaznacz opcję "Wykonaj szybkiej formatowanie" i kliknij "OK" Kliknij "Zakończ", aby zakończyć formatowanie dysku HD. Twój dysk HD zostanie sformatowany, a po zakończeniu tej operacji będzie gotowy do użycia. 13

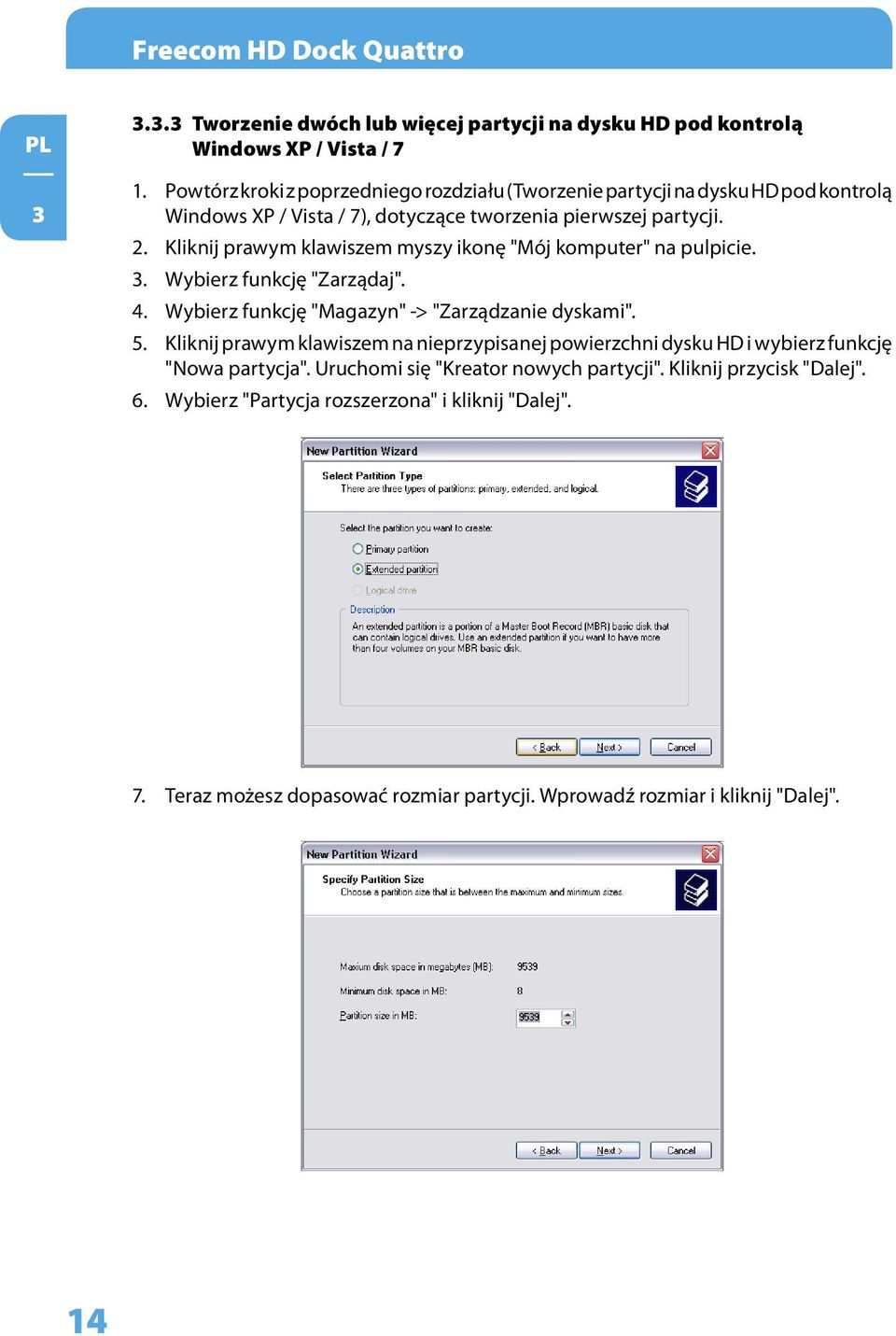

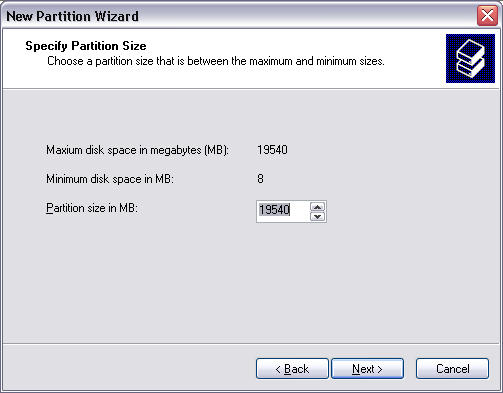

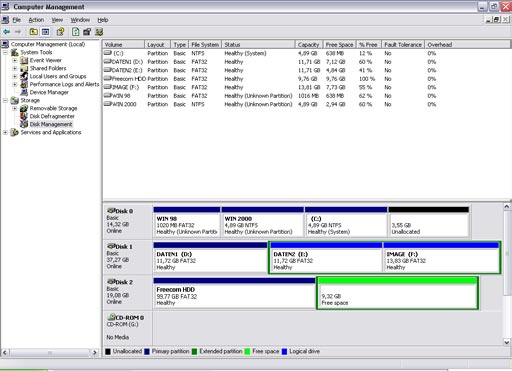

14 Freecom HD Dock Quattro Tworzenie dwóch lub więcej partycji na dysku HD pod kontrolą Windows XP / Vista / 7 1. Powtórz kroki z poprzedniego rozdziału (Tworzenie partycji na dysku HD pod kontrolą Windows XP / Vista / 7), dotyczące tworzenia pierwszej partycji. 2. Kliknij prawym klawiszem myszy ikonę "Mój komputer" na pulpicie. 3. Wybierz funkcję "Zarządaj". 4. Wybierz funkcję "Magazyn" -> "Zarządzanie dyskami". 5. Kliknij prawym klawiszem na nieprzypisanej powierzchni dysku HD i wybierz funkcję "Nowa partycja". Uruchomi się "Kreator nowych partycji". Kliknij przycisk "Dalej". 6. Wybierz "Partycja rozszerzona" i kliknij "Dalej". 7. Teraz możesz dopasować rozmiar partycji. Wprowadź rozmiar i kliknij "Dalej". 14

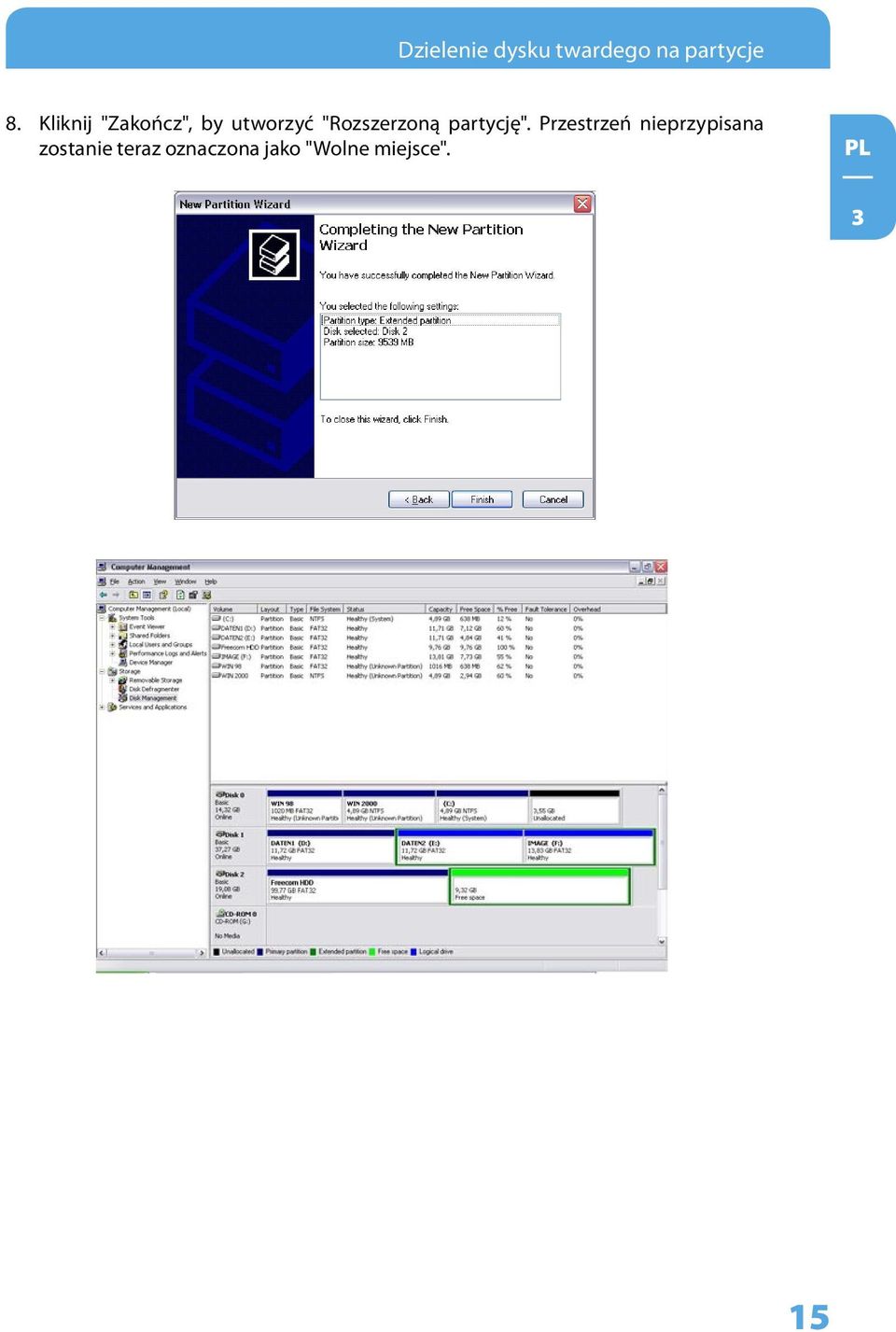

15 Dzielenie dysku twardego na partycje 8. Kliknij "Zakończ", by utworzyć "Rozszerzoną partycję". Przestrzeń nieprzypisana zostanie teraz oznaczona jako "Wolne miejsce". 3 15

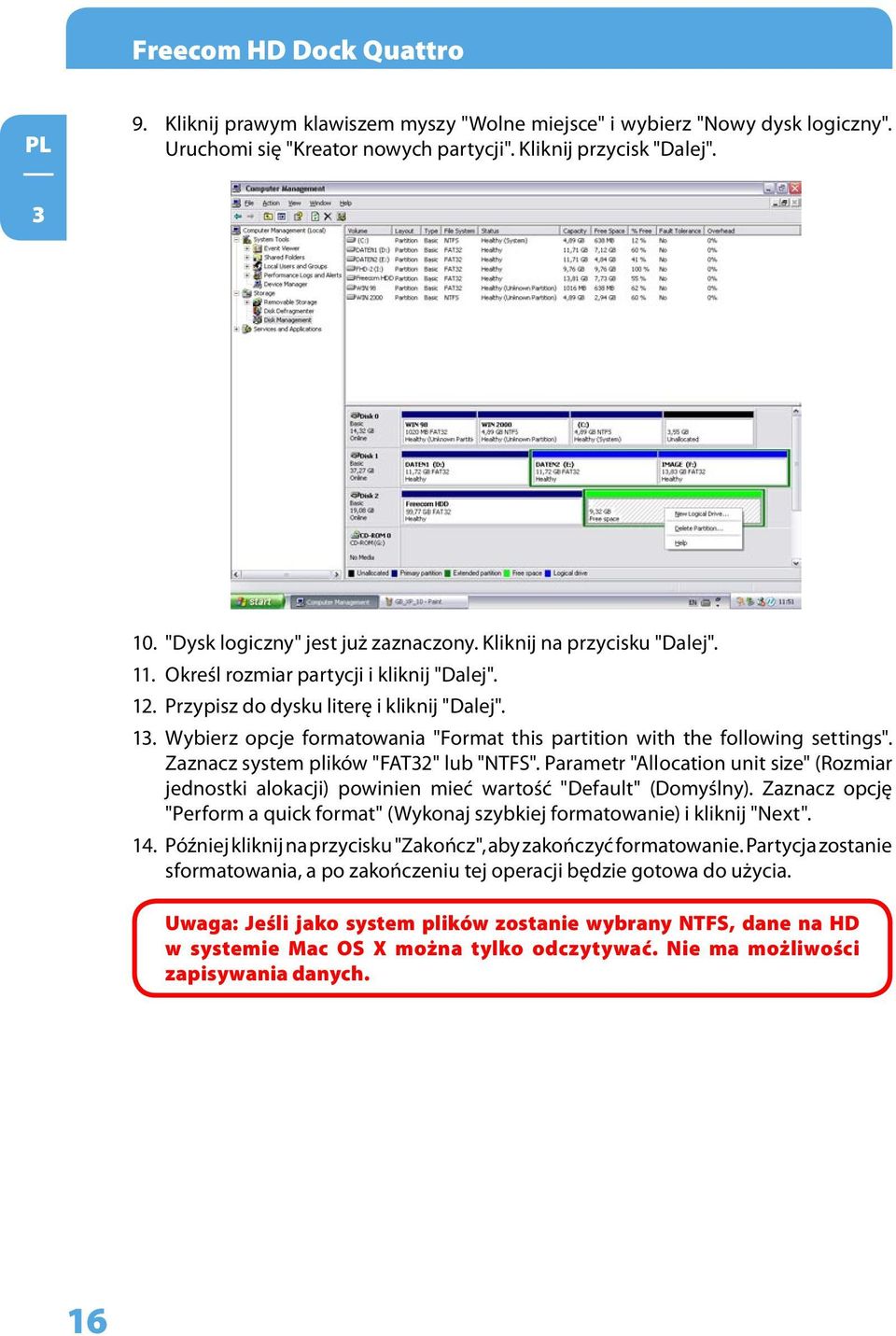

16 Freecom HD Dock Quattro 9. Kliknij prawym klawiszem myszy "Wolne miejsce" i wybierz "Nowy dysk logiczny". Uruchomi się "Kreator nowych partycji". Kliknij przycisk "Dalej" "Dysk logiczny" jest już zaznaczony. Kliknij na przycisku "Dalej". 11. Określ rozmiar partycji i kliknij "Dalej". 12. Przypisz do dysku literę i kliknij "Dalej". 13. Wybierz opcje formatowania "Format this partition with the following settings". Zaznacz system plików "FAT32" lub "NTFS". Parametr "Allocation unit size" (Rozmiar jednostki alokacji) powinien mieć wartość "Default" (Domyślny). Zaznacz opcję "Perform a quick format" (Wykonaj szybkiej formatowanie) i kliknij "Next". 14. Później kliknij na przycisku "Zakończ", aby zakończyć formatowanie. Partycja zostanie sformatowania, a po zakończeniu tej operacji będzie gotowa do użycia. Uwaga: Jeśli jako system plików zostanie wybrany NTFS, dane na HD w systemie Mac OS X można tylko odczytywać. Nie ma możliwości zapisywania danych. 16

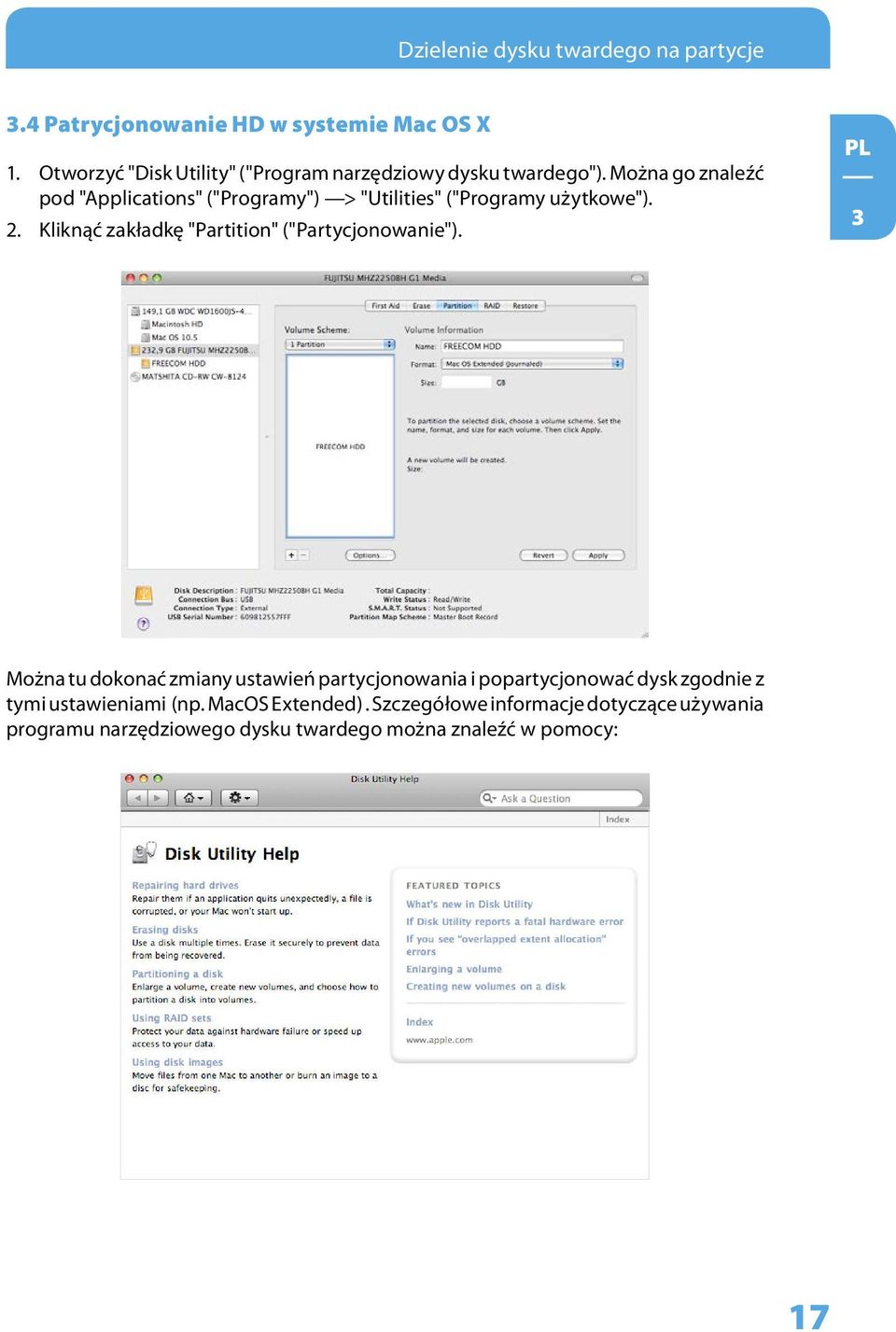

17 Dzielenie dysku twardego na partycje 3.4 Patrycjonowanie HD w systemie Mac OS X 1. Otworzyć "Disk Utility" ("Program narzędziowy dysku twardego"). Można go znaleźć pod "Applications" ("Programy") > "Utilities" ("Programy użytkowe"). 2. Kliknąć zakładkę "Partition" ("Partycjonowanie"). 3 Można tu dokonać zmiany ustawień partycjonowania i popartycjonować dysk zgodnie z tymi ustawieniami (np. MacOS Extended). Szczegółowe informacje dotyczące używania programu narzędziowego dysku twardego można znaleźć w pomocy: 17

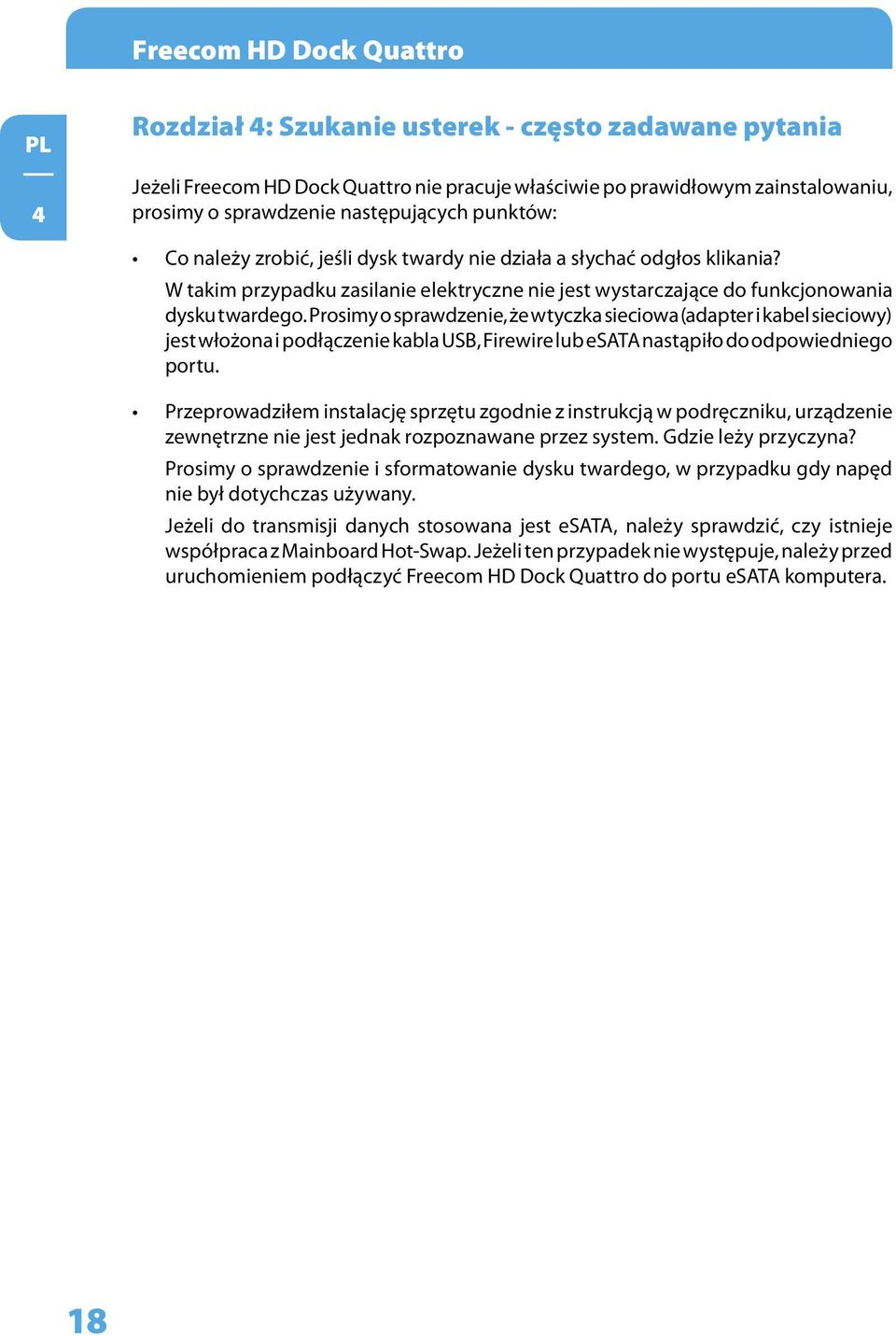

18 Freecom HD Dock Quattro 4 Rozdział 4: Szukanie usterek - często zadawane pytania Jeżeli Freecom HD Dock Quattro nie pracuje właściwie po prawidłowym zainstalowaniu, prosimy o sprawdzenie następujących punktów: Co należy zrobić, jeśli dysk twardy nie działa a słychać odgłos klikania? W takim przypadku zasilanie elektryczne nie jest wystarczające do funkcjonowania dysku twardego. Prosimy o sprawdzenie, że wtyczka sieciowa (adapter i kabel sieciowy) jest włożona i podłączenie kabla USB, Firewire lub esata nastąpiło do odpowiedniego portu. Przeprowadziłem instalację sprzętu zgodnie z instrukcją w podręczniku, urządzenie zewnętrzne nie jest jednak rozpoznawane przez system. Gdzie leży przyczyna? Prosimy o sprawdzenie i sformatowanie dysku twardego, w przypadku gdy napęd nie był dotychczas używany. Jeżeli do transmisji danych stosowana jest esata, należy sprawdzić, czy istnieje współpraca z Mainboard Hot-Swap. Jeżeli ten przypadek nie występuje, należy przed uruchomieniem podłączyć Freecom HD Dock Quattro do portu esata komputera. 18
