1 Leica System GPS1200 Dane techniczne

2

3 Dane techniczne GPS1200 Dane techniczne odbiorników serii GRX dla stacji referencyjnych zawiera broszura nr Opis ogólny Typ odbiornika Dwuczęstotliwościowy, geodezyjny, RTK Dwuczęstotliwościowy, geodezyjny Jednoczęstotliwościowy, geodezyjny Metody pomiaru i zastosowanie Statyczna, rapid static, kinematyczna on the fly L1 + L2, kod, faza Standardowo RTK Postprocessing Standardowo DGPS/RTCM Wszystkie pomiary geodez, aplikacje RealTime Statyczna, rapid static, kinematyczna on the fly L1 + L2, kod, faza Postprocessing Opcja DGPS/RTCM Pomiary geodezyjne Statyczna, kinematyczna L1, kod, faza Opcja DGPS/RTCM Pomiary geodezyjne mniej dokładne i dla GIS Składniki systemu Odbiornik Technologia odbiornika SmartTrack opatentowana. Dyskretne filtry eliptyczne. Szybki odbiór. Silny sygnał. Odporność na zakłócenia. Znakomite śledzenie, nawet niskich satelitów w trudnych warunkach. Odporność na interferencje. Eliminacja sygnałów wielodrożnych. Ilość kanałów 12 L L2 12 L L2 12 L1 Pomiar L1 Pełna faza fali Kod C/A Pełna faza fali Kod C/A Pełna faza fali Kod C/A Pomiar L2 Pełna faza fali przy AS włącz./wył. Przy AS wspomaganie kod P2/P. Jednakowa dokładność z i bez AS. Pełna faza fali przy AS włącz./wył. Przy AS wspomaganie kod P2/P. Jednakowa dokładność z i bez AS. Brak Pomiar niezależny W pełni niezależne pomiary kodu i fazy L1 i L2 W pełni niezależne pomiary kodu i fazy L1 i L2 W pełni niezależne pomiary kodu i fazy L1 Czas od włączenia do pierwszego pomiaru fazy Zwykle 30 sekund Zwykle 30 sekund Zwykle 30 sekund Diody sygnalizacyjne 3: zasilanie, śledzenie satelitów, pamięć 3: zasilanie, śledzenie satelitów, pamięć 3: zasilanie, śledzenie satelitów, pamięć Porty komunikacyjne 4 RS232 1 zasilanie zewnętrzne 1 antenowy TNC 1 PPS, 2 Event, opcjonalne 4 RS232 1 zasilanie zewnętrzne 1 antenowy TNC 1 PPS, 2 Event, opcjonalne 4 RS232 1 zasilanie zewnętrzne 1 antenowy TNC 1 PPS, 2 Event, opcjonalne 3

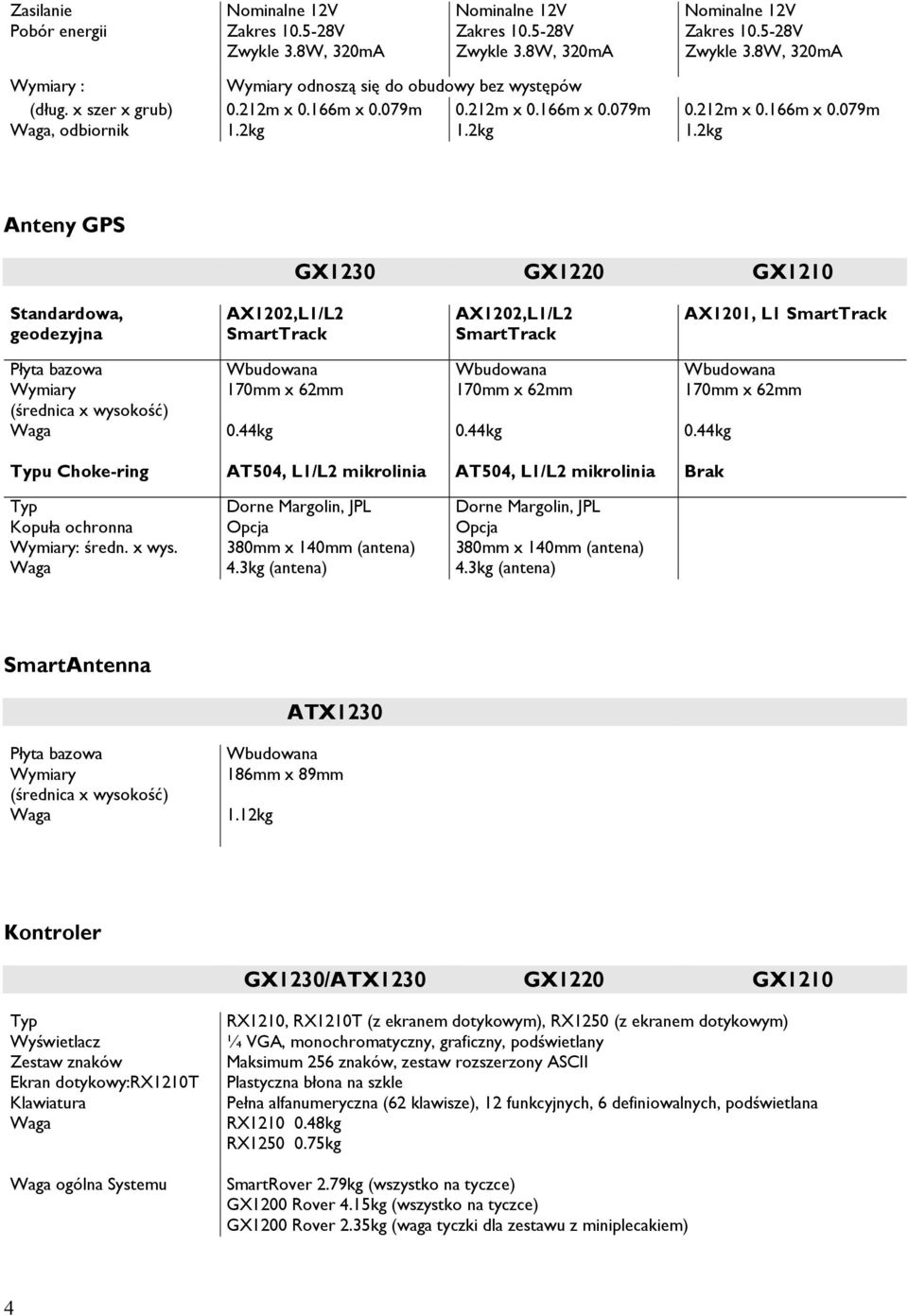

4 Zasilanie Pobór energii Nominalne 12V Zakres V Zwykle 3.8W, 320mA Nominalne 12V Zakres V Zwykle 3.8W, 320mA Nominalne 12V Zakres V Zwykle 3.8W, 320mA Wymiary : (dług. x szer x grub) Waga, odbiornik Wymiary odnoszą się do obudowy bez występów 0.212m x 0.166m x 0.079m 0.212m x 0.166m x 0.079m 1.2kg 1.2kg 0.212m x 0.166m x 0.079m 1.2kg Anteny GPS GX1230 GX1220 GX1210 Standardowa, geodezyjna AX1202,L1/L2 SmartTrack AX1202,L1/L2 SmartTrack AX1201, L1 SmartTrack Płyta bazowa Wymiary (średnica x wysokość) Waga Wbudowana 170mm x 62mm 0.44kg Wbudowana 170mm x 62mm 0.44kg Wbudowana 170mm x 62mm 0.44kg Typu Choke-ring AT504, L1/L2 mikrolinia AT504, L1/L2 mikrolinia Brak Typ Kopuła ochronna Wymiary: średn. x wys. Waga Dorne Margolin, JPL Opcja 380mm x 140mm (antena) 4.3kg (antena) Dorne Margolin, JPL Opcja 380mm x 140mm (antena) 4.3kg (antena) SmartAntenna Płyta bazowa Wymiary (średnica x wysokość) Waga ATX1230 Wbudowana 186mm x 89mm 1.12kg Kontroler Typ Wyświetlacz Zestaw znaków Ekran dotykowy:rx1210t Klawiatura Waga Waga ogólna Systemu RX1210, RX1210T (z ekranem dotykowym), RX1250 (z ekranem dotykowym) ¼ VGA, monochromatyczny, graficzny, podświetlany Maksimum 256 znaków, zestaw rozszerzony ASCII Plastyczna błona na szkle Pełna alfanumeryczna (62 klawisze), 12 funkcyjnych, 6 definiowalnych, podświetlana RX kg RX kg SmartRover 2.79kg (wszystko na tyczce) GX1200 Rover 4.15kg (wszystko na tyczce) GX1200 Rover 2.35kg (waga tyczki dla zestawu z miniplecakiem) 4

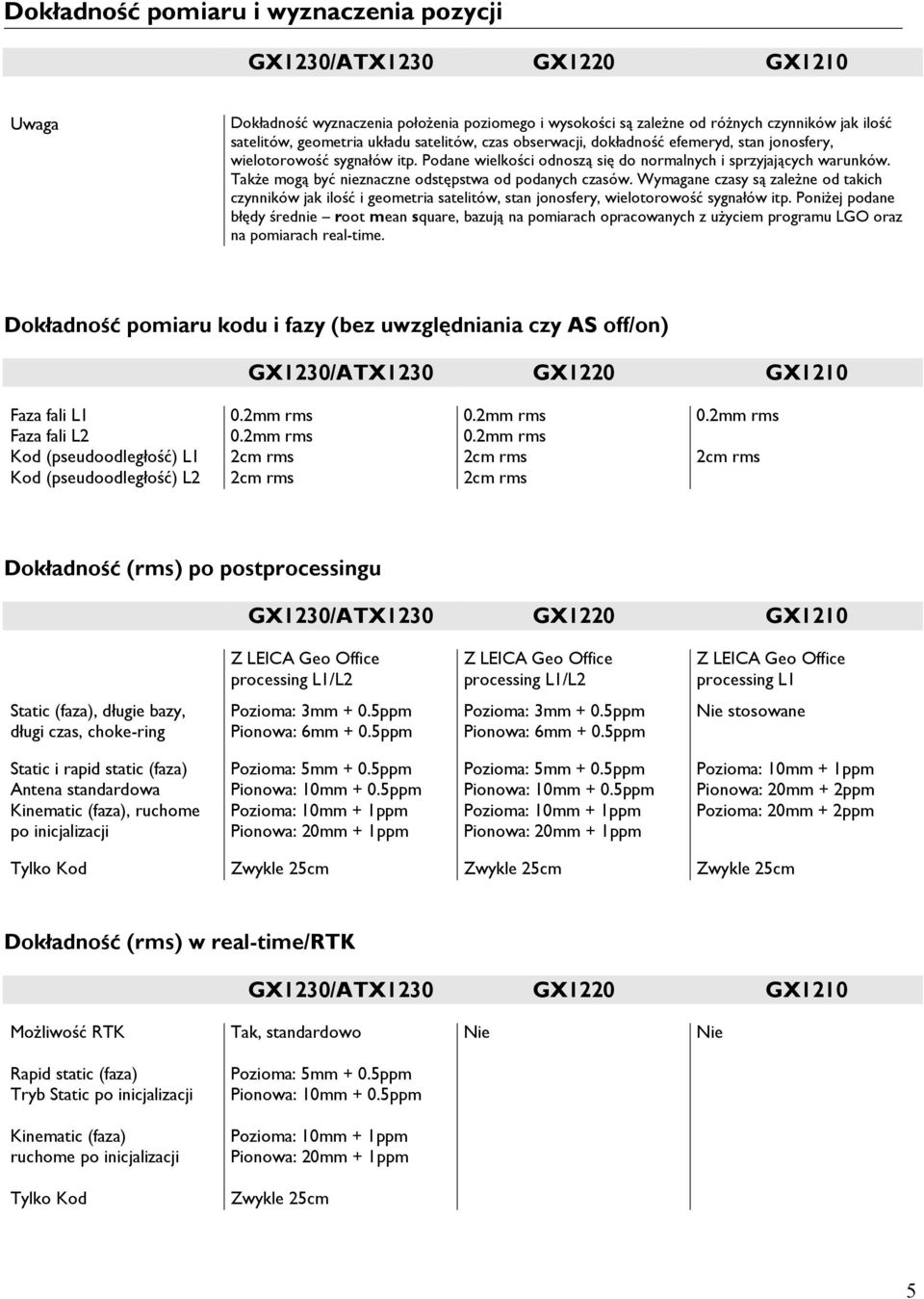

5 Dokładność pomiaru i wyznaczenia pozycji Uwaga Dokładność wyznaczenia położenia poziomego i wysokości są zależne od różnych czynników jak ilość satelitów, geometria układu satelitów, czas obserwacji, dokładność efemeryd, stan jonosfery, wielotorowość sygnałów itp. Podane wielkości odnoszą się do normalnych i sprzyjających warunków. Także mogą być nieznaczne odstępstwa od podanych czasów. Wymagane czasy są zależne od takich czynników jak ilość i geometria satelitów, stan jonosfery, wielotorowość sygnałów itp. Poniżej podane błędy średnie root mean square, bazują na pomiarach opracowanych z użyciem programu LGO oraz na pomiarach real-time. Dokładność pomiaru kodu i fazy (bez uwzględniania czy AS off/on) Faza fali L1 Faza fali L2 Kod (pseudoodległość) L1 Kod (pseudoodległość) L2 0.2mm rms 0.2mm rms 2cm rms 2cm rms 0.2mm rms 0.2mm rms 2cm rms 2cm rms 0.2mm rms 2cm rms Dokładność (rms) po postprocessingu Z LEICA Geo Office processing L1/L2 Z LEICA Geo Office processing L1/L2 Z LEICA Geo Office processing L1 Static (faza), długie bazy, długi czas, choke-ring Pozioma: 3mm + 0.5ppm Pionowa: 6mm + 0.5ppm Pozioma: 3mm + 0.5ppm Pionowa: 6mm + 0.5ppm Nie stosowane Static i rapid static (faza) Antena standardowa Kinematic (faza), ruchome po inicjalizacji Pozioma: 5mm + 0.5ppm Pionowa: 10mm + 0.5ppm Pozioma: 10mm + 1ppm Pionowa: 20mm + 1ppm Pozioma: 5mm + 0.5ppm Pionowa: 10mm + 0.5ppm Pozioma: 10mm + 1ppm Pionowa: 20mm + 1ppm Pozioma: 10mm + 1ppm Pionowa: 20mm + 2ppm Pozioma: 20mm + 2ppm Tylko Kod Zwykle 25cm Zwykle 25cm Zwykle 25cm Dokładność (rms) w real-time/rtk Możliwość RTK Tak, standardowo Nie Nie Rapid static (faza) Tryb Static po inicjalizacji Pozioma: 5mm + 0.5ppm Pionowa: 10mm + 0.5ppm Kinematic (faza) ruchome po inicjalizacji Pozioma: 10mm + 1ppm Pionowa: 20mm + 1ppm Tylko Kod Zwykle 25cm 5

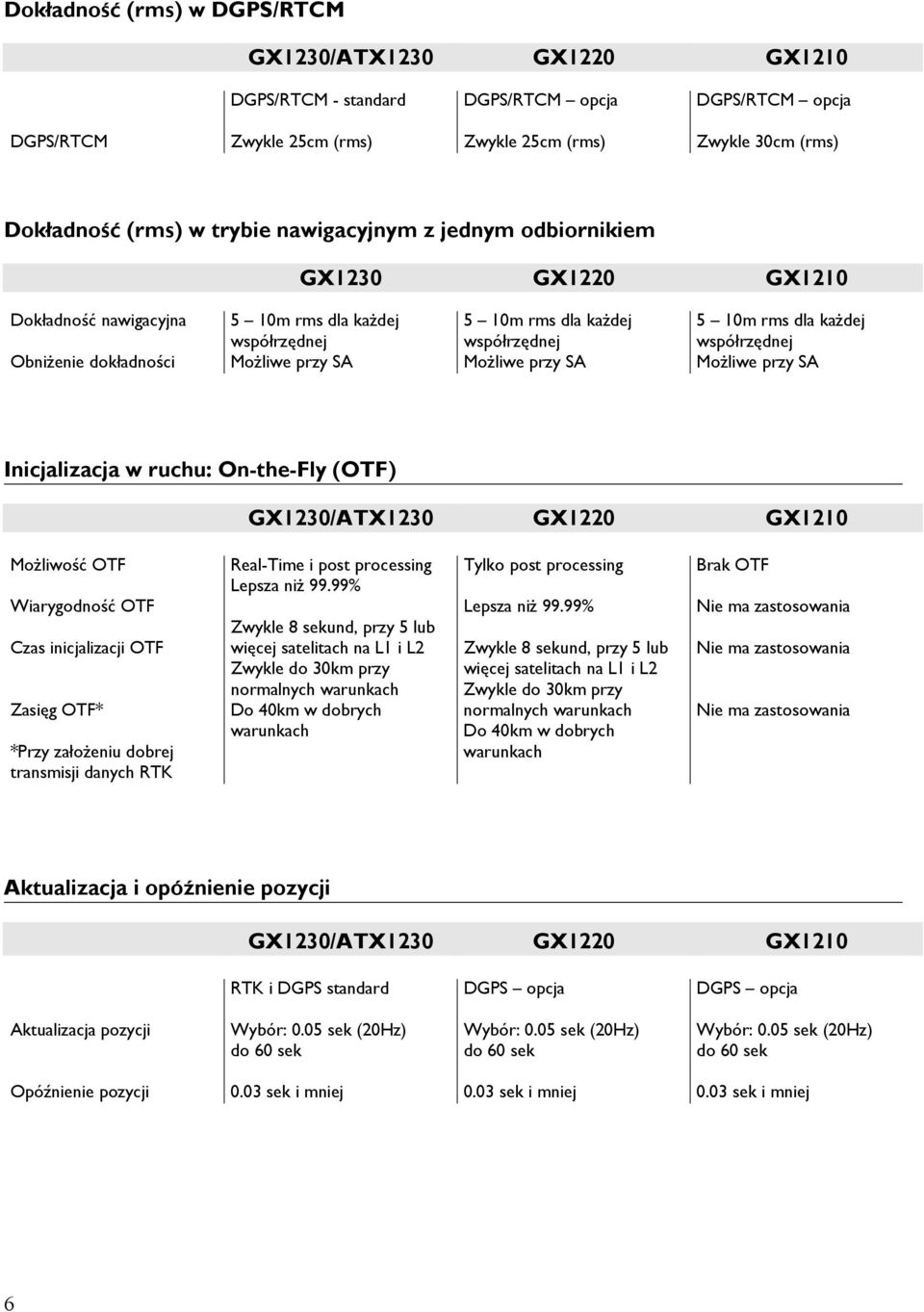

6 Dokładność (rms) w DGPS/RTCM DGPS/RTCM - standard DGPS/RTCM opcja DGPS/RTCM opcja DGPS/RTCM Zwykle 25cm (rms) Zwykle 25cm (rms) Zwykle 30cm (rms) Dokładność (rms) w trybie nawigacyjnym z jednym odbiornikiem GX1230 GX1220 GX1210 Dokładność nawigacyjna Obniżenie dokładności 5 10m rms dla każdej współrzędnej Możliwe przy SA 5 10m rms dla każdej współrzędnej Możliwe przy SA 5 10m rms dla każdej współrzędnej Możliwe przy SA Inicjalizacja w ruchu: On-the-Fly (OTF) Możliwość OTF Wiarygodność OTF Czas inicjalizacji OTF Zasięg OTF* *Przy założeniu dobrej transmisji danych RTK Real-Time i post processing Lepsza niż 99.99% Zwykle 8 sekund, przy 5 lub więcej satelitach na L1 i L2 Zwykle do 30km przy normalnych warunkach Do 40km w dobrych warunkach Tylko post processing Lepsza niż 99.99% Zwykle 8 sekund, przy 5 lub więcej satelitach na L1 i L2 Zwykle do 30km przy normalnych warunkach Do 40km w dobrych warunkach Brak OTF Nie ma zastosowania Nie ma zastosowania Nie ma zastosowania Aktualizacja i opóźnienie pozycji RTK i DGPS standard DGPS opcja DGPS opcja Aktualizacja pozycji Wybór: 0.05 sek (20Hz) do 60 sek Wybór: 0.05 sek (20Hz) do 60 sek Wybór: 0.05 sek (20Hz) do 60 sek Opóźnienie pozycji 0.03 sek i mniej 0.03 sek i mniej 0.03 sek i mniej 6

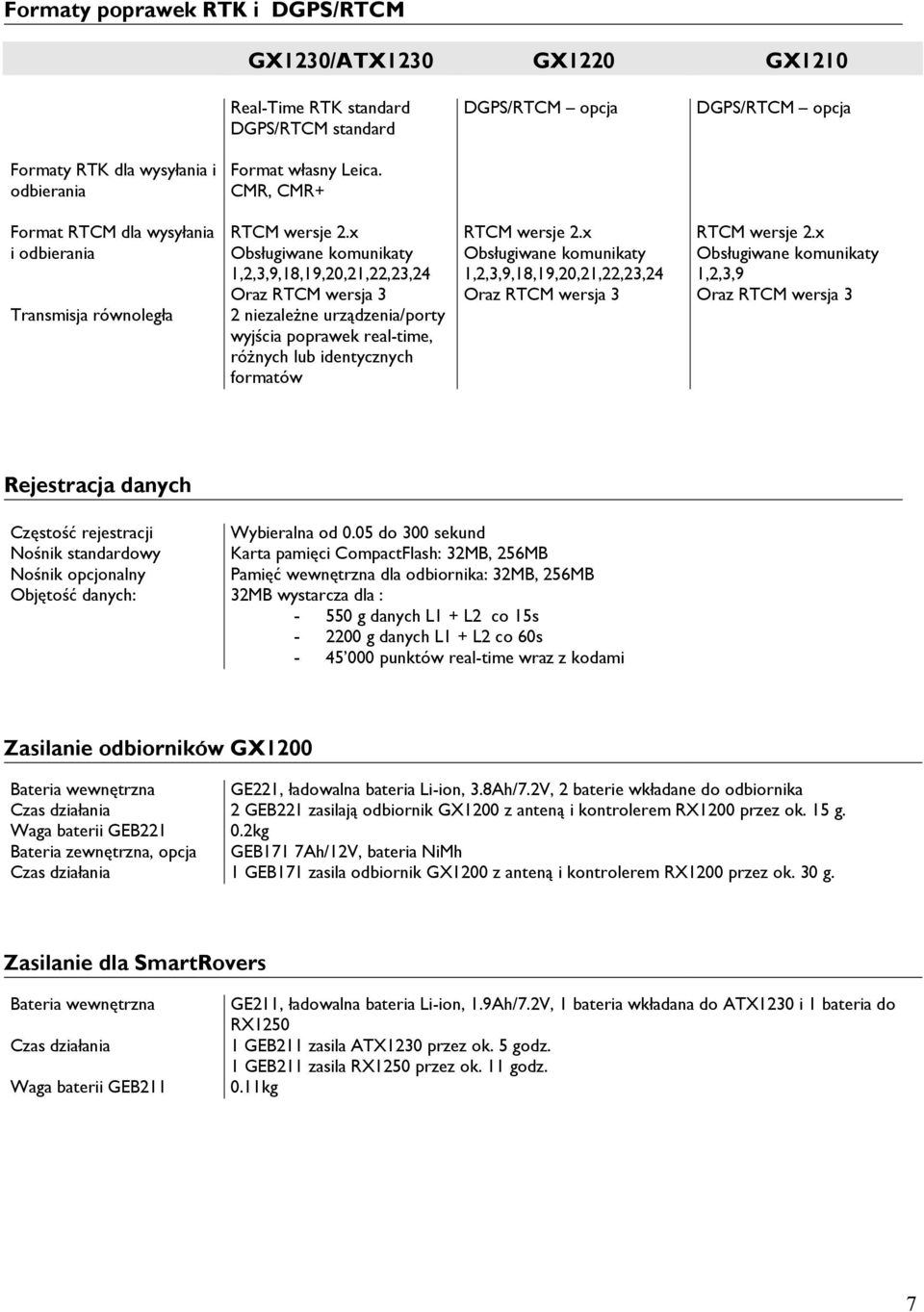

7 Formaty poprawek RTK i DGPS/RTCM Real-Time RTK standard DGPS/RTCM standard DGPS/RTCM opcja DGPS/RTCM opcja Formaty RTK dla wysyłania i odbierania Format własny Leica. CMR, CMR+ Format RTCM dla wysyłania i odbierania Transmisja równoległa RTCM wersje 2.x Obsługiwane komunikaty 1,2,3,9,18,19,20,21,22,23,24 Oraz RTCM wersja 3 2 niezależne urządzenia/porty wyjścia poprawek real-time, różnych lub identycznych formatów RTCM wersje 2.x Obsługiwane komunikaty 1,2,3,9,18,19,20,21,22,23,24 Oraz RTCM wersja 3 RTCM wersje 2.x Obsługiwane komunikaty 1,2,3,9 Oraz RTCM wersja 3 Rejestracja danych Częstość rejestracji Nośnik standardowy Nośnik opcjonalny Objętość danych: Wybieralna od 0.05 do 300 sekund Karta pamięci CompactFlash: 32MB, 256MB Pamięć wewnętrzna dla odbiornika: 32MB, 256MB 32MB wystarcza dla : g danych L1 + L2 co 15s g danych L1 + L2 co 60s punktów real-time wraz z kodami Zasilanie odbiorników GX1200 Bateria wewnętrzna Czas działania Waga baterii GEB221 Bateria zewnętrzna, opcja Czas działania GE221, ładowalna bateria Li-ion, 3.8Ah/7.2V, 2 baterie wkładane do odbiornika 2 GEB221 zasilają odbiornik GX1200 z anteną i kontrolerem RX1200 przez ok. 15 g. 0.2kg GEB171 7Ah/12V, bateria NiMh 1 GEB171 zasila odbiornik GX1200 z anteną i kontrolerem RX1200 przez ok. 30 g. Zasilanie dla SmartRovers Bateria wewnętrzna Czas działania Waga baterii GEB211 GE211, ładowalna bateria Li-ion, 1.9Ah/7.2V, 1 bateria wkładana do ATX1230 i 1 bateria do RX GEB211 zasila ATX1230 przez ok. 5 godz. 1 GEB211 zasila RX1250 przez ok. 11 godz. 0.11kg 7

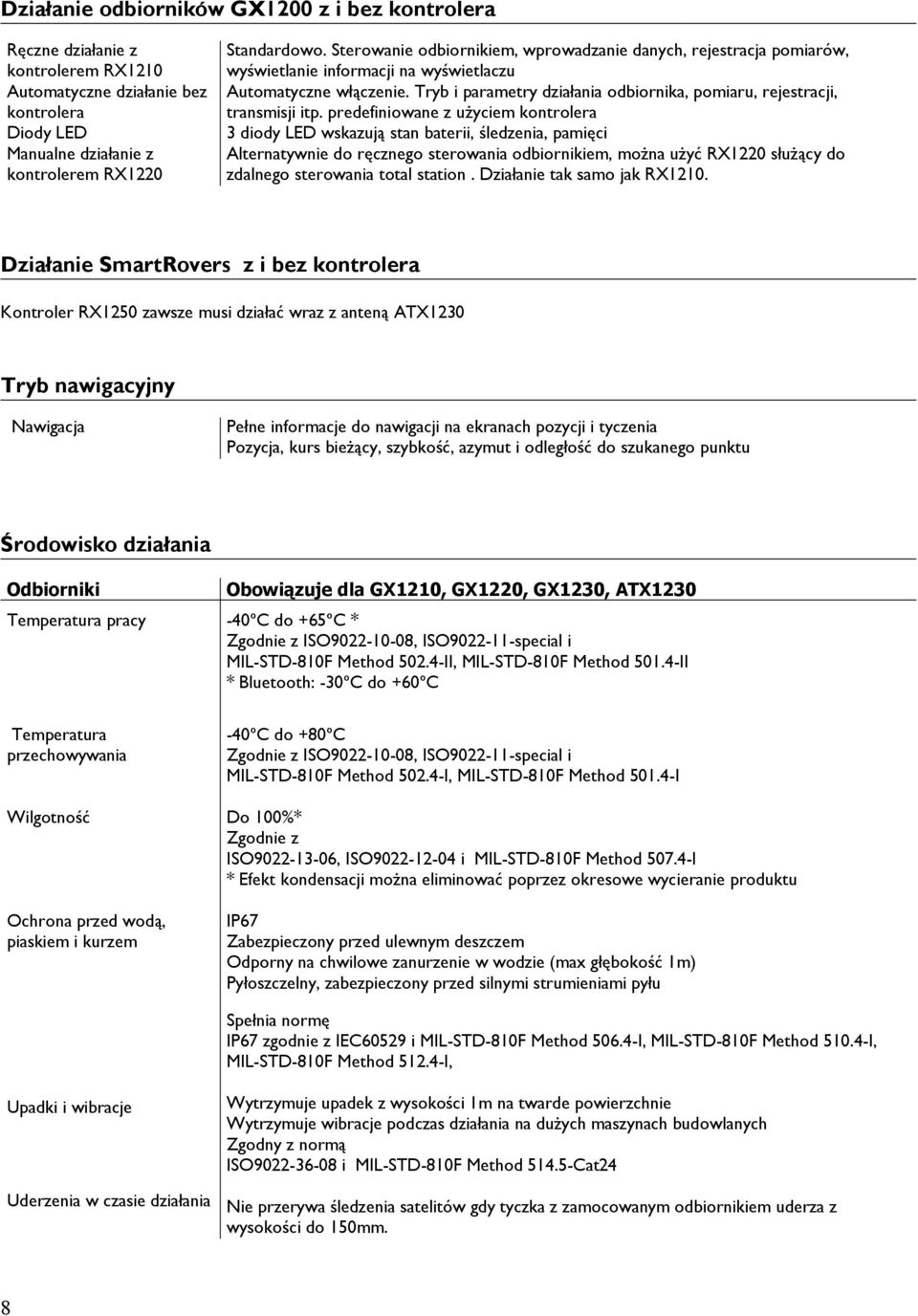

8 Działanie odbiorników GX1200 z i bez kontrolera Ręczne działanie z kontrolerem RX1210 Automatyczne działanie bez kontrolera Diody LED Manualne działanie z kontrolerem RX1220 Standardowo. Sterowanie odbiornikiem, wprowadzanie danych, rejestracja pomiarów, wyświetlanie informacji na wyświetlaczu Automatyczne włączenie. Tryb i parametry działania odbiornika, pomiaru, rejestracji, transmisji itp. predefiniowane z użyciem kontrolera 3 diody LED wskazują stan baterii, śledzenia, pamięci Alternatywnie do ręcznego sterowania odbiornikiem, można użyć RX1220 służący do zdalnego sterowania total station. Działanie tak samo jak RX1210. Działanie SmartRovers z i bez kontrolera Kontroler RX1250 zawsze musi działać wraz z anteną ATX1230 Tryb nawigacyjny Nawigacja Pełne informacje do nawigacji na ekranach pozycji i tyczenia Pozycja, kurs bieżący, szybkość, azymut i odległość do szukanego punktu Środowisko działania Odbiorniki Obowiązuje dla GX1210, GX1220, GX1230, ATX1230 Temperatura pracy -40ºC do +65ºC * Zgodnie z ISO , ISO special i MIL-STD-810F Method II, MIL-STD-810F Method II * Bluetooth: -30ºC do +60ºC Temperatura przechowywania Wilgotność Ochrona przed wodą, piaskiem i kurzem -40ºC do +80ºC Zgodnie z ISO , ISO special i MIL-STD-810F Method I, MIL-STD-810F Method I Do 100%* Zgodnie z ISO , ISO i MIL-STD-810F Method I * Efekt kondensacji można eliminować poprzez okresowe wycieranie produktu IP67 Zabezpieczony przed ulewnym deszczem Odporny na chwilowe zanurzenie w wodzie (max głębokość 1m) Pyłoszczelny, zabezpieczony przed silnymi strumieniami pyłu Spełnia normę IP67 zgodnie z IEC60529 i MIL-STD-810F Method I, MIL-STD-810F Method I, MIL-STD-810F Method I, Upadki i wibracje Uderzenia w czasie działania Wytrzymuje upadek z wysokości 1m na twarde powierzchnie Wytrzymuje wibracje podczas działania na dużych maszynach budowlanych Zgodny z normą ISO i MIL-STD-810F Method Cat24 Nie przerywa śledzenia satelitów gdy tyczka z zamocowanym odbiornikiem uderza z wysokości do 150mm. 8

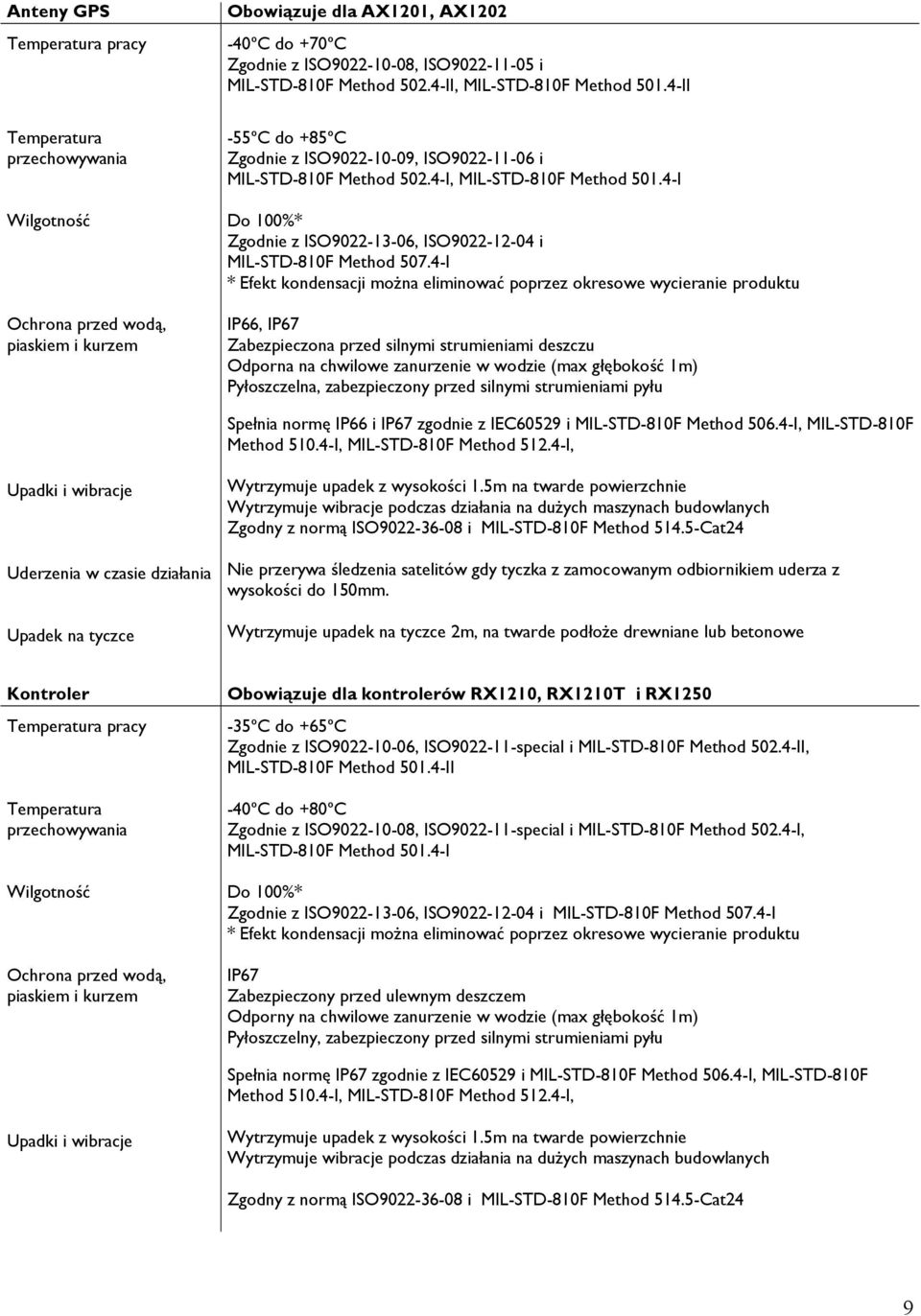

9 Anteny GPS Temperatura pracy Temperatura przechowywania Wilgotność Ochrona przed wodą, piaskiem i kurzem Obowiązuje dla AX1201, AX ºC do +70ºC Zgodnie z ISO , ISO i MIL-STD-810F Method II, MIL-STD-810F Method II -55ºC do +85ºC Zgodnie z ISO , ISO i MIL-STD-810F Method I, MIL-STD-810F Method I Do 100%* Zgodnie z ISO , ISO i MIL-STD-810F Method I * Efekt kondensacji można eliminować poprzez okresowe wycieranie produktu IP66, IP67 Zabezpieczona przed silnymi strumieniami deszczu Odporna na chwilowe zanurzenie w wodzie (max głębokość 1m) Pyłoszczelna, zabezpieczony przed silnymi strumieniami pyłu Spełnia normę IP66 i IP67 zgodnie z IEC60529 i MIL-STD-810F Method I, MIL-STD-810F Method I, MIL-STD-810F Method I, Upadki i wibracje Uderzenia w czasie działania Upadek na tyczce Wytrzymuje upadek z wysokości 1.5m na twarde powierzchnie Wytrzymuje wibracje podczas działania na dużych maszynach budowlanych Zgodny z normą ISO i MIL-STD-810F Method Cat24 Nie przerywa śledzenia satelitów gdy tyczka z zamocowanym odbiornikiem uderza z wysokości do 150mm. Wytrzymuje upadek na tyczce 2m, na twarde podłoże drewniane lub betonowe Kontroler Temperatura pracy Temperatura przechowywania Wilgotność Ochrona przed wodą, piaskiem i kurzem Obowiązuje dla kontrolerów RX1210, RX1210T i RX ºC do +65ºC Zgodnie z ISO , ISO special i MIL-STD-810F Method II, MIL-STD-810F Method II -40ºC do +80ºC Zgodnie z ISO , ISO special i MIL-STD-810F Method I, MIL-STD-810F Method I Do 100%* Zgodnie z ISO , ISO i MIL-STD-810F Method I * Efekt kondensacji można eliminować poprzez okresowe wycieranie produktu IP67 Zabezpieczony przed ulewnym deszczem Odporny na chwilowe zanurzenie w wodzie (max głębokość 1m) Pyłoszczelny, zabezpieczony przed silnymi strumieniami pyłu Spełnia normę IP67 zgodnie z IEC60529 i MIL-STD-810F Method I, MIL-STD-810F Method I, MIL-STD-810F Method I, Upadki i wibracje Wytrzymuje upadek z wysokości 1.5m na twarde powierzchnie Wytrzymuje wibracje podczas działania na dużych maszynach budowlanych Zgodny z normą ISO i MIL-STD-810F Method Cat24 9

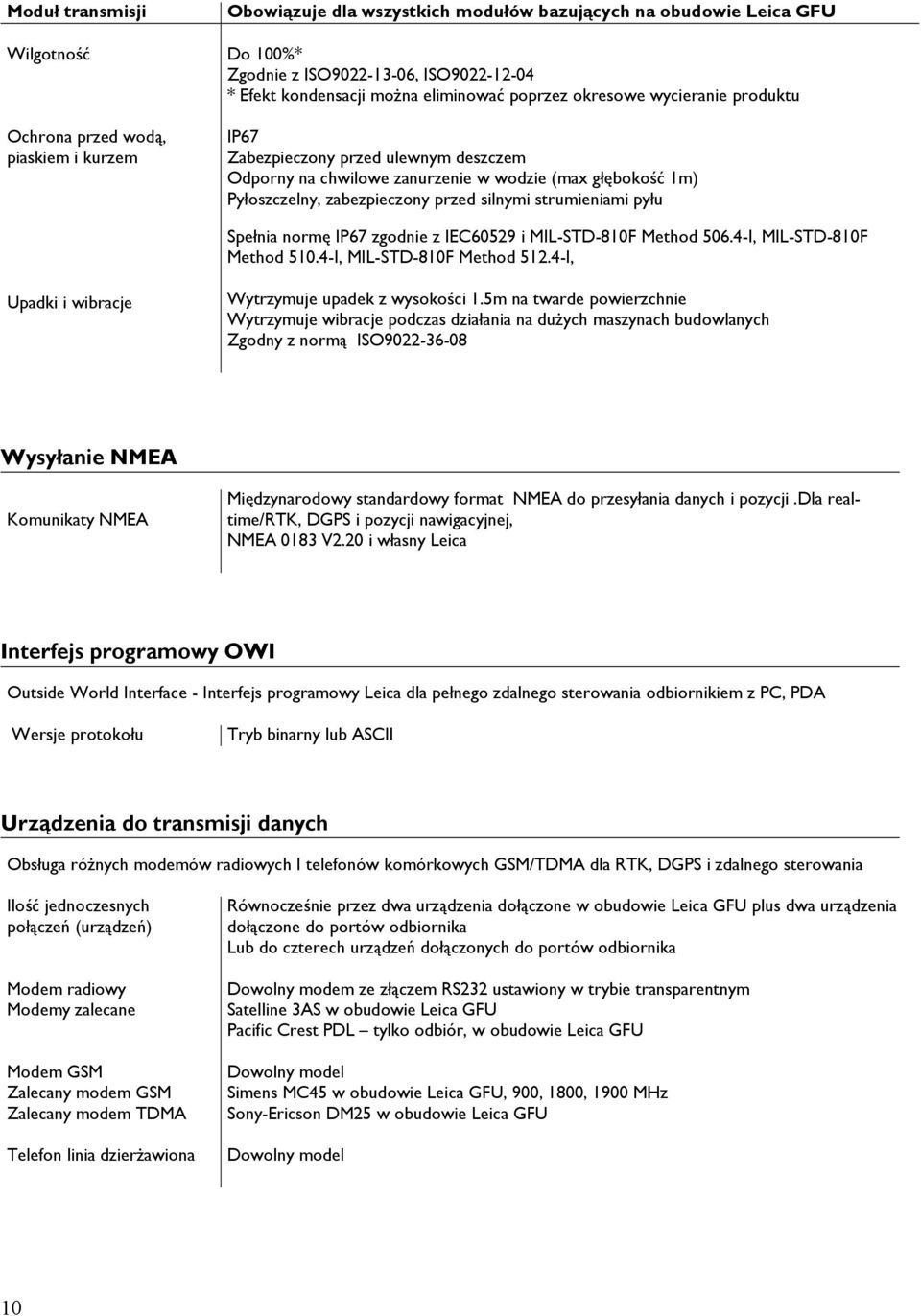

10 Moduł transmisji Wilgotność Ochrona przed wodą, piaskiem i kurzem Obowiązuje dla wszystkich modułów bazujących na obudowie Leica GFU Do 100%* Zgodnie z ISO , ISO * Efekt kondensacji można eliminować poprzez okresowe wycieranie produktu IP67 Zabezpieczony przed ulewnym deszczem Odporny na chwilowe zanurzenie w wodzie (max głębokość 1m) Pyłoszczelny, zabezpieczony przed silnymi strumieniami pyłu Spełnia normę IP67 zgodnie z IEC60529 i MIL-STD-810F Method I, MIL-STD-810F Method I, MIL-STD-810F Method I, Upadki i wibracje Wytrzymuje upadek z wysokości 1.5m na twarde powierzchnie Wytrzymuje wibracje podczas działania na dużych maszynach budowlanych Zgodny z normą ISO Wysyłanie NMEA Komunikaty NMEA Międzynarodowy standardowy format NMEA do przesyłania danych i pozycji.dla realtime/rtk, DGPS i pozycji nawigacyjnej, NMEA 0183 V2.20 i własny Leica Interfejs programowy OWI Outside World Interface - Interfejs programowy Leica dla pełnego zdalnego sterowania odbiornikiem z PC, PDA Wersje protokołu Tryb binarny lub ASCII Urządzenia do transmisji danych Obsługa różnych modemów radiowych I telefonów komórkowych GSM/TDMA dla RTK, DGPS i zdalnego sterowania Ilość jednoczesnych połączeń (urządzeń) Modem radiowy Modemy zalecane Modem GSM Zalecany modem GSM Zalecany modem TDMA Telefon linia dzierżawiona Równocześnie przez dwa urządzenia dołączone w obudowie Leica GFU plus dwa urządzenia dołączone do portów odbiornika Lub do czterech urządzeń dołączonych do portów odbiornika Dowolny modem ze złączem RS232 ustawiony w trybie transparentnym Satelline 3AS w obudowie Leica GFU Pacific Crest PDL tylko odbiór, w obudowie Leica GFU Dowolny model Simens MC45 w obudowie Leica GFU, 900, 1800, 1900 MHz Sony-Ericson DM25 w obudowie Leica GFU Dowolny model 10

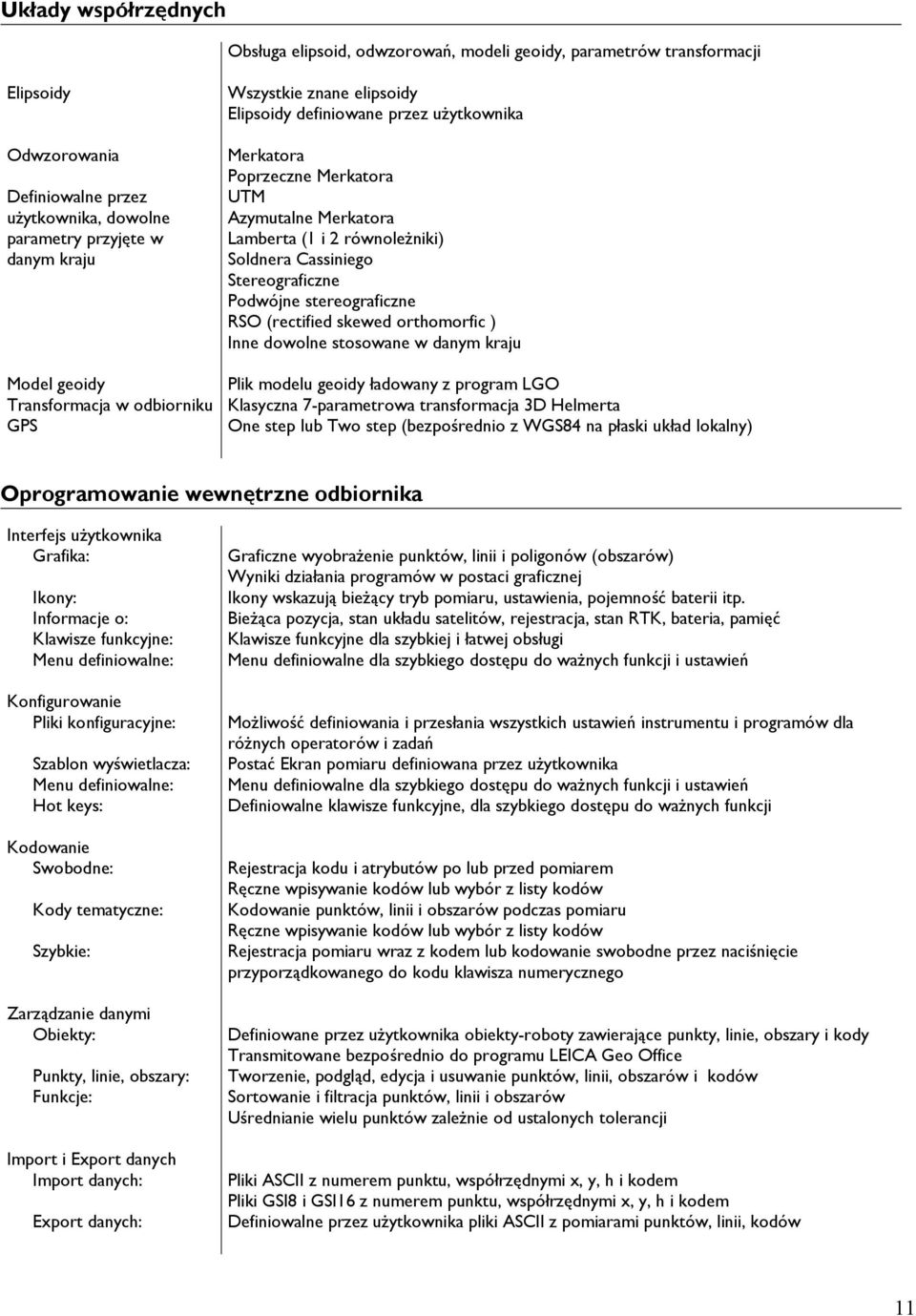

11 Układy współrzędnych Obsługa elipsoid, odwzorowań, modeli geoidy, parametrów transformacji Elipsoidy Odwzorowania Definiowalne przez użytkownika, dowolne parametry przyjęte w danym kraju Model geoidy Transformacja w odbiorniku GPS Wszystkie znane elipsoidy Elipsoidy definiowane przez użytkownika Merkatora Poprzeczne Merkatora UTM Azymutalne Merkatora Lamberta (1 i 2 równoleżniki) Soldnera Cassiniego Stereograficzne Podwójne stereograficzne RSO (rectified skewed orthomorfic ) Inne dowolne stosowane w danym kraju Plik modelu geoidy ładowany z program LGO Klasyczna 7-parametrowa transformacja 3D Helmerta One step lub Two step (bezpośrednio z WGS84 na płaski układ lokalny) Oprogramowanie wewnętrzne odbiornika Interfejs użytkownika Grafika: Ikony: Informacje o: Klawisze funkcyjne: Menu definiowalne: Konfigurowanie Pliki konfiguracyjne: Szablon wyświetlacza: Menu definiowalne: Hot keys: Kodowanie Swobodne: Kody tematyczne: Szybkie: Zarządzanie danymi Obiekty: Punkty, linie, obszary: Funkcje: Import i Export danych Import danych: Export danych: Graficzne wyobrażenie punktów, linii i poligonów (obszarów) Wyniki działania programów w postaci graficznej Ikony wskazują bieżący tryb pomiaru, ustawienia, pojemność baterii itp. Bieżąca pozycja, stan układu satelitów, rejestracja, stan RTK, bateria, pamięć Klawisze funkcyjne dla szybkiej i łatwej obsługi Menu definiowalne dla szybkiego dostępu do ważnych funkcji i ustawień Możliwość definiowania i przesłania wszystkich ustawień instrumentu i programów dla różnych operatorów i zadań Postać Ekran pomiaru definiowana przez użytkownika Menu definiowalne dla szybkiego dostępu do ważnych funkcji i ustawień Definiowalne klawisze funkcyjne, dla szybkiego dostępu do ważnych funkcji Rejestracja kodu i atrybutów po lub przed pomiarem Ręczne wpisywanie kodów lub wybór z listy kodów Kodowanie punktów, linii i obszarów podczas pomiaru Ręczne wpisywanie kodów lub wybór z listy kodów Rejestracja pomiaru wraz z kodem lub kodowanie swobodne przez naciśnięcie przyporządkowanego do kodu klawisza numerycznego Definiowane przez użytkownika obiekty-roboty zawierające punkty, linie, obszary i kody Transmitowane bezpośrednio do programu LEICA Geo Office Tworzenie, podgląd, edycja i usuwanie punktów, linii, obszarów i kodów Sortowanie i filtracja punktów, linii i obszarów Uśrednianie wielu punktów zależnie od ustalonych tolerancji Pliki ASCII z numerem punktu, współrzędnymi x, y, h i kodem Pliki GSI8 i GSI16 z numerem punktu, współrzędnymi x, y, h i kodem Definiowalne przez użytkownika pliki ASCII z pomiarami punktów, linii, kodów 11

12 Programy Standardowe Pomiar: Definicja Układu współrzędnych: Tyczenie: COGO: Programy opcjonalne Tyczenie osi (linia referencyjna) : Płaszczyzna odniesienia: Tyczenie DTM: Pomiar Przekrojów poprzecznych: Pomiar punktów, linii i obszarów z kodami i przesuwami (offsets) Pomiar automatyczny : Bardzo szybki pomiar i rejestracja dużej ilości punktów w zdefiniowanym odstępie czasu, odległości lub różnicy wysokości Punkty niedostępne : Współrzędne punktów niedostępnych mogą być obliczone poprzez: - pomiar odległości i/lub azymutów do punktów niedostępnych przy użyciu urządzeń jak dalmierz Leica Disto lub podobnych lub taśmy mierniczej - pomiar punktów pomocniczych - obliczenie azymutów z uprzednio pomierzonych punktów Współrzędne GPS są odniesione do układu globalnego WGS84. Dla konwersji na lokalny układ współrzędnych wymagana jest transformacja z WGS84. Możliwe są trzy różne metody transformacji: Onestep (z wykorzystaniem lokalnych punktów terenowych) Twostep Klasyczna 3D (transformacja Helmerta) Tyczenie 3D punktów wykorzystując różne metody tyczenia: Ortogonalna: Wyświetlane są rzędne i odcięte i różnice wysokości do tyczenia Biegunowa: Wyświetlenie kierunku, odległości i różnicy wysokości Przyrosty współrzędnych: Wyświetlane są przyrosty współrzędnych i różnicy wysokości Wykonywanie różnych obliczeń na współrzędnych: Zadanie odwrotne: azymut i odległość oraz przyrosty współrzędnych między dwoma znanymi punktami Zadanie wprost: współrzędne z danego azymutu i odległości Punkt przecięcia: współrzędne przecięcia linii zdefiniowanych kombinacją azymutów i odległości lub linii o znanych współrzędnych Obliczenia na linii: Obliczenie współrzędnych punktów w oparciu o dane przesuwy, obrót i skalę: Obliczenie współrzędnych grupy punktów bazując na przesunięciu, obrocie i skalowaniu z danych współrzędnych wyjściowych. Przesunięcie, obrót i skala mogą być wprowadzone ręcznie lub obliczone. Podział obszaru: Dzielenie obszaru na mniejsze powierzchnie różne metody. Różne metody definiowania linii i łuków z możliwością ich zapisu dla użycia w innych zadaniach: Pomiar przesunięć punktu celu w odniesieniu do punktu bazowego zdefiniowanej linii/łuku referencyjnego Tyczenie znanego punktu przez wyświetlanie danych tyczenia w stosunku do punktu bazowego zdefiniowanej linii/łuku referencyjnego Tyczenie siatki w stosunku do zdefiniowanej linii/łuku referencyjnego Tyczenie lub pomiar punktów w odniesieniu do zdefiniowanej płaszczyzny : Definiowanie płaszczyzny poprzez pomiar lub wybór punktów Obliczenie odległości prostopadłych i różnic wysokości z punktów mierzonych do płaszczyzny Tyczenie numerycznego modelu terenu. Porównywanie wysokości bieżącej i projektowej i wyświetlenie różnicy wysokości Pomiar przekrojów poprzecznych (np. drogi, rzeki, itp.) w oparciu o szablon układu punktów na przekroju. Dla kolejnego punktu automatycznie sugerowany jest prawidłowy kod Wyświetlana jest także odległość od ostatniego przekroju Można użyć także dowolnego kodu punktu, linii lub obszaru 12

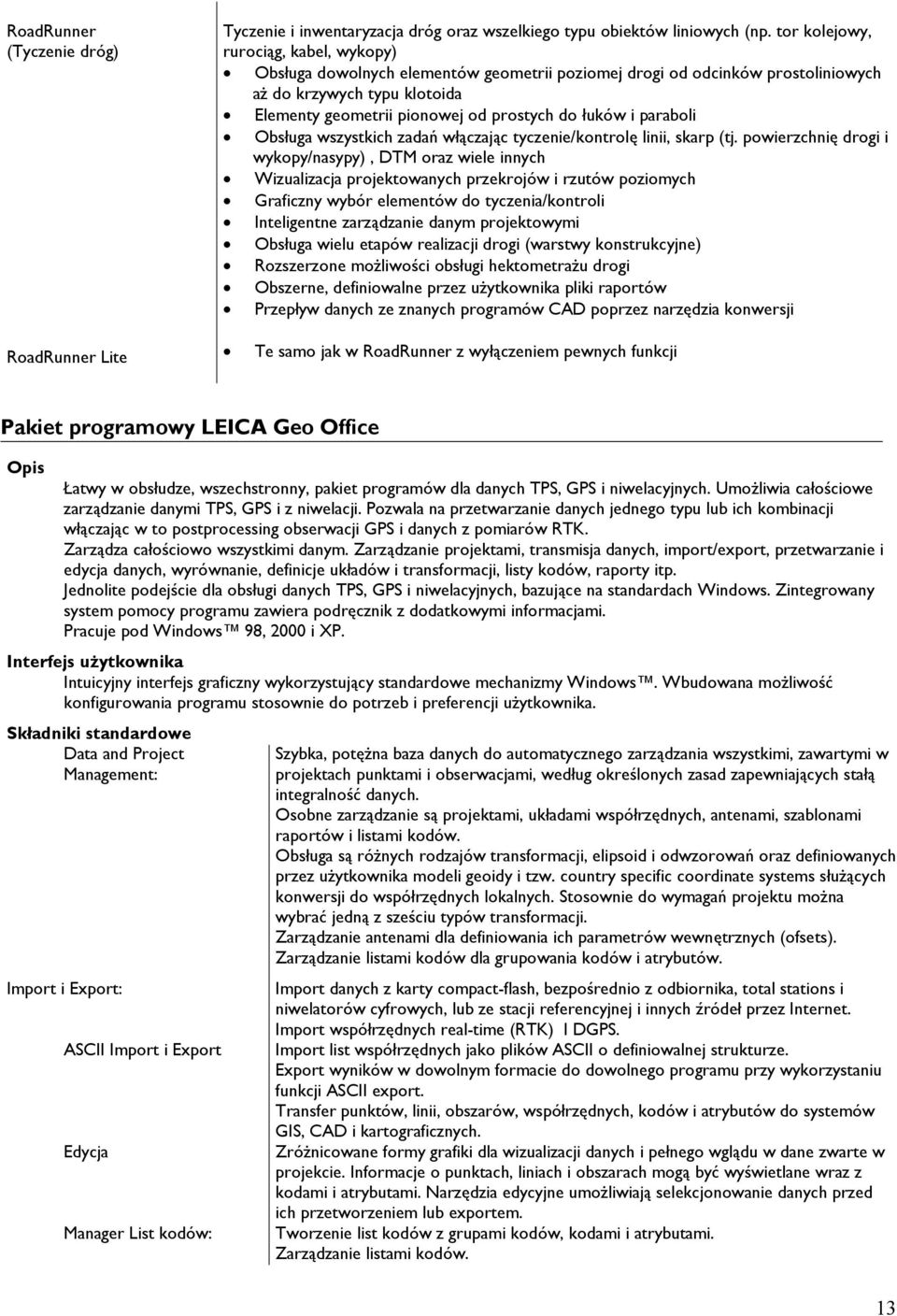

13 RoadRunner (Tyczenie dróg) RoadRunner Lite Tyczenie i inwentaryzacja dróg oraz wszelkiego typu obiektów liniowych (np. tor kolejowy, rurociąg, kabel, wykopy) Obsługa dowolnych elementów geometrii poziomej drogi od odcinków prostoliniowych aż do krzywych typu klotoida Elementy geometrii pionowej od prostych do łuków i paraboli Obsługa wszystkich zadań włączając tyczenie/kontrolę linii, skarp (tj. powierzchnię drogi i wykopy/nasypy), DTM oraz wiele innych Wizualizacja projektowanych przekrojów i rzutów poziomych Graficzny wybór elementów do tyczenia/kontroli Inteligentne zarządzanie danym projektowymi Obsługa wielu etapów realizacji drogi (warstwy konstrukcyjne) Rozszerzone możliwości obsługi hektometrażu drogi Obszerne, definiowalne przez użytkownika pliki raportów Przepływ danych ze znanych programów CAD poprzez narzędzia konwersji Te samo jak w RoadRunner z wyłączeniem pewnych funkcji Pakiet programowy LEICA Geo Office Opis Łatwy w obsłudze, wszechstronny, pakiet programów dla danych TPS, GPS i niwelacyjnych. Umożliwia całościowe zarządzanie danymi TPS, GPS i z niwelacji. Pozwala na przetwarzanie danych jednego typu lub ich kombinacji włączając w to postprocessing obserwacji GPS i danych z pomiarów RTK. Zarządza całościowo wszystkimi danym. Zarządzanie projektami, transmisja danych, import/export, przetwarzanie i edycja danych, wyrównanie, definicje układów i transformacji, listy kodów, raporty itp. Jednolite podejście dla obsługi danych TPS, GPS i niwelacyjnych, bazujące na standardach Windows. Zintegrowany system pomocy programu zawiera podręcznik z dodatkowymi informacjami. Pracuje pod Windows 98, 2000 i XP. Interfejs użytkownika Intuicyjny interfejs graficzny wykorzystujący standardowe mechanizmy Windows. Wbudowana możliwość konfigurowania programu stosownie do potrzeb i preferencji użytkownika. Składniki standardowe Data and Project Management: Import i Export: ASCII Import i Export Edycja Manager List kodów: Szybka, potężna baza danych do automatycznego zarządzania wszystkimi, zawartymi w projektach punktami i obserwacjami, według określonych zasad zapewniających stałą integralność danych. Osobne zarządzanie są projektami, układami współrzędnych, antenami, szablonami raportów i listami kodów. Obsługa są różnych rodzajów transformacji, elipsoid i odwzorowań oraz definiowanych przez użytkownika modeli geoidy i tzw. country specific coordinate systems służących konwersji do współrzędnych lokalnych. Stosownie do wymagań projektu można wybrać jedną z sześciu typów transformacji. Zarządzanie antenami dla definiowania ich parametrów wewnętrznych (ofsets). Zarządzanie listami kodów dla grupowania kodów i atrybutów. Import danych z karty compact-flash, bezpośrednio z odbiornika, total stations i niwelatorów cyfrowych, lub ze stacji referencyjnej i innych źródeł przez Internet. Import współrzędnych real-time (RTK) I DGPS. Import list współrzędnych jako plików ASCII o definiowalnej strukturze. Export wyników w dowolnym formacie do dowolnego programu przy wykorzystaniu funkcji ASCII export. Transfer punktów, linii, obszarów, współrzędnych, kodów i atrybutów do systemów GIS, CAD i kartograficznych. Zróżnicowane formy grafiki dla wizualizacji danych i pełnego wglądu w dane zwarte w projekcie. Informacje o punktach, liniach i obszarach mogą być wyświetlane wraz z kodami i atrybutami. Narzędzia edycyjne umożliwiają selekcjonowanie danych przed ich przetworzeniem lub exportem. Tworzenie list kodów z grupami kodów, kodami i atrybutami. Zarządzanie listami kodów. 13

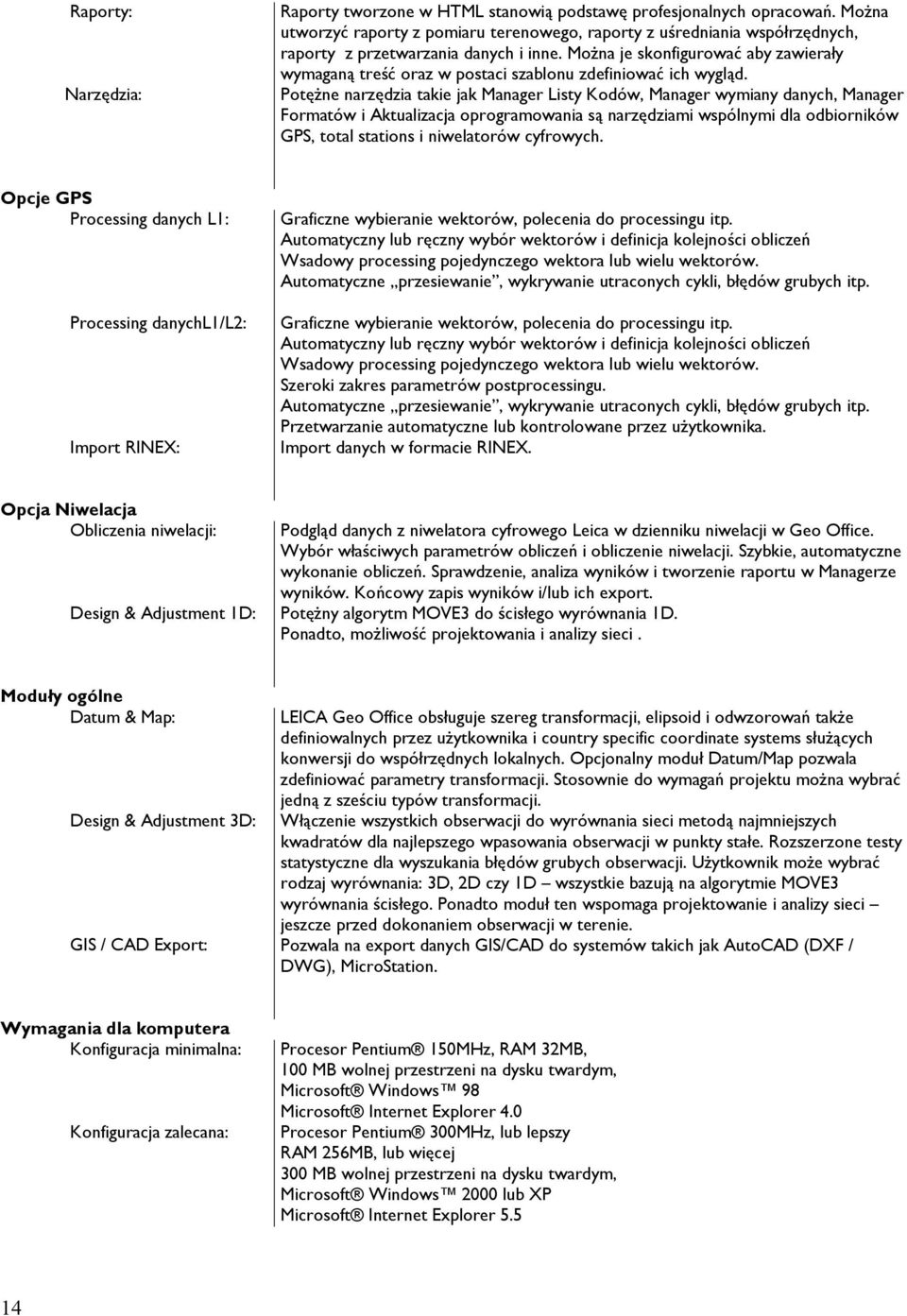

14 Raporty: Narzędzia: Raporty tworzone w HTML stanowią podstawę profesjonalnych opracowań. Można utworzyć raporty z pomiaru terenowego, raporty z uśredniania współrzędnych, raporty z przetwarzania danych i inne. Można je skonfigurować aby zawierały wymaganą treść oraz w postaci szablonu zdefiniować ich wygląd. Potężne narzędzia takie jak Manager Listy Kodów, Manager wymiany danych, Manager Formatów i Aktualizacja oprogramowania są narzędziami wspólnymi dla odbiorników GPS, total stations i niwelatorów cyfrowych. Opcje GPS Processing danych L1: Processing danychl1/l2: Import RINEX: Graficzne wybieranie wektorów, polecenia do processingu itp. Automatyczny lub ręczny wybór wektorów i definicja kolejności obliczeń Wsadowy processing pojedynczego wektora lub wielu wektorów. Automatyczne przesiewanie, wykrywanie utraconych cykli, błędów grubych itp. Graficzne wybieranie wektorów, polecenia do processingu itp. Automatyczny lub ręczny wybór wektorów i definicja kolejności obliczeń Wsadowy processing pojedynczego wektora lub wielu wektorów. Szeroki zakres parametrów postprocessingu. Automatyczne przesiewanie, wykrywanie utraconych cykli, błędów grubych itp. Przetwarzanie automatyczne lub kontrolowane przez użytkownika. Import danych w formacie RINEX. Opcja Niwelacja Obliczenia niwelacji: Design & Adjustment 1D: Podgląd danych z niwelatora cyfrowego Leica w dzienniku niwelacji w Geo Office. Wybór właściwych parametrów obliczeń i obliczenie niwelacji. Szybkie, automatyczne wykonanie obliczeń. Sprawdzenie, analiza wyników i tworzenie raportu w Managerze wyników. Końcowy zapis wyników i/lub ich export. Potężny algorytm MOVE3 do ścisłego wyrównania 1D. Ponadto, możliwość projektowania i analizy sieci. Moduły ogólne Datum & Map: Design & Adjustment 3D: GIS / CAD Export: LEICA Geo Office obsługuje szereg transformacji, elipsoid i odwzorowań także definiowalnych przez użytkownika i country specific coordinate systems służących konwersji do współrzędnych lokalnych. Opcjonalny moduł Datum/Map pozwala zdefiniować parametry transformacji. Stosownie do wymagań projektu można wybrać jedną z sześciu typów transformacji. Włączenie wszystkich obserwacji do wyrównania sieci metodą najmniejszych kwadratów dla najlepszego wpasowania obserwacji w punkty stałe. Rozszerzone testy statystyczne dla wyszukania błędów grubych obserwacji. Użytkownik może wybrać rodzaj wyrównania: 3D, 2D czy 1D wszystkie bazują na algorytmie MOVE3 wyrównania ścisłego. Ponadto moduł ten wspomaga projektowanie i analizy sieci jeszcze przed dokonaniem obserwacji w terenie. Pozwala na export danych GIS/CAD do systemów takich jak AutoCAD (DXF / DWG), MicroStation. Wymagania dla komputera Konfiguracja minimalna: Konfiguracja zalecana: Procesor Pentium 150MHz, RAM 32MB, 100 MB wolnej przestrzeni na dysku twardym, Microsoft Windows 98 Microsoft Internet Explorer 4.0 Procesor Pentium 300MHz, lub lepszy RAM 256MB, lub więcej 300 MB wolnej przestrzeni na dysku twardym, Microsoft Windows 2000 lub XP Microsoft Internet Explorer

15 15

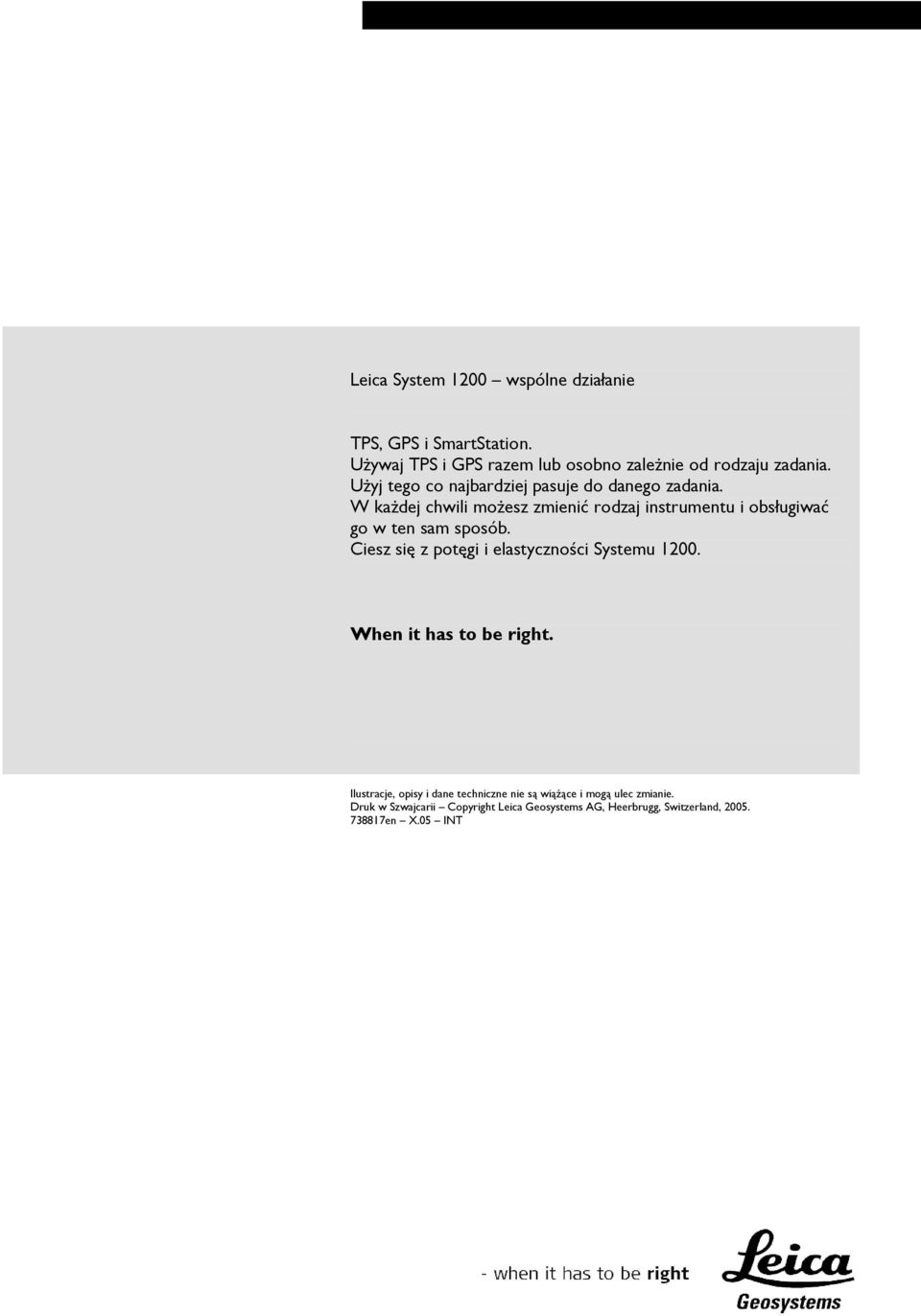

16 Leica System 1200 wspólne działanie TPS, GPS i SmartStation. Używaj TPS i GPS razem lub osobno zależnie od rodzaju zadania. Użyj tego co najbardziej pasuje do danego zadania. W każdej chwili możesz zmienić rodzaj instrumentu i obsługiwać go w ten sam sposób. Ciesz się z potęgi i elastyczności Systemu When it has to be right. Ilustracje, opisy i dane techniczne nie są wiążące i mogą ulec zmianie. Druk w Szwajcarii Copyright Leica Geosystems AG, Heerbrugg, Switzerland, en X.05 INT
