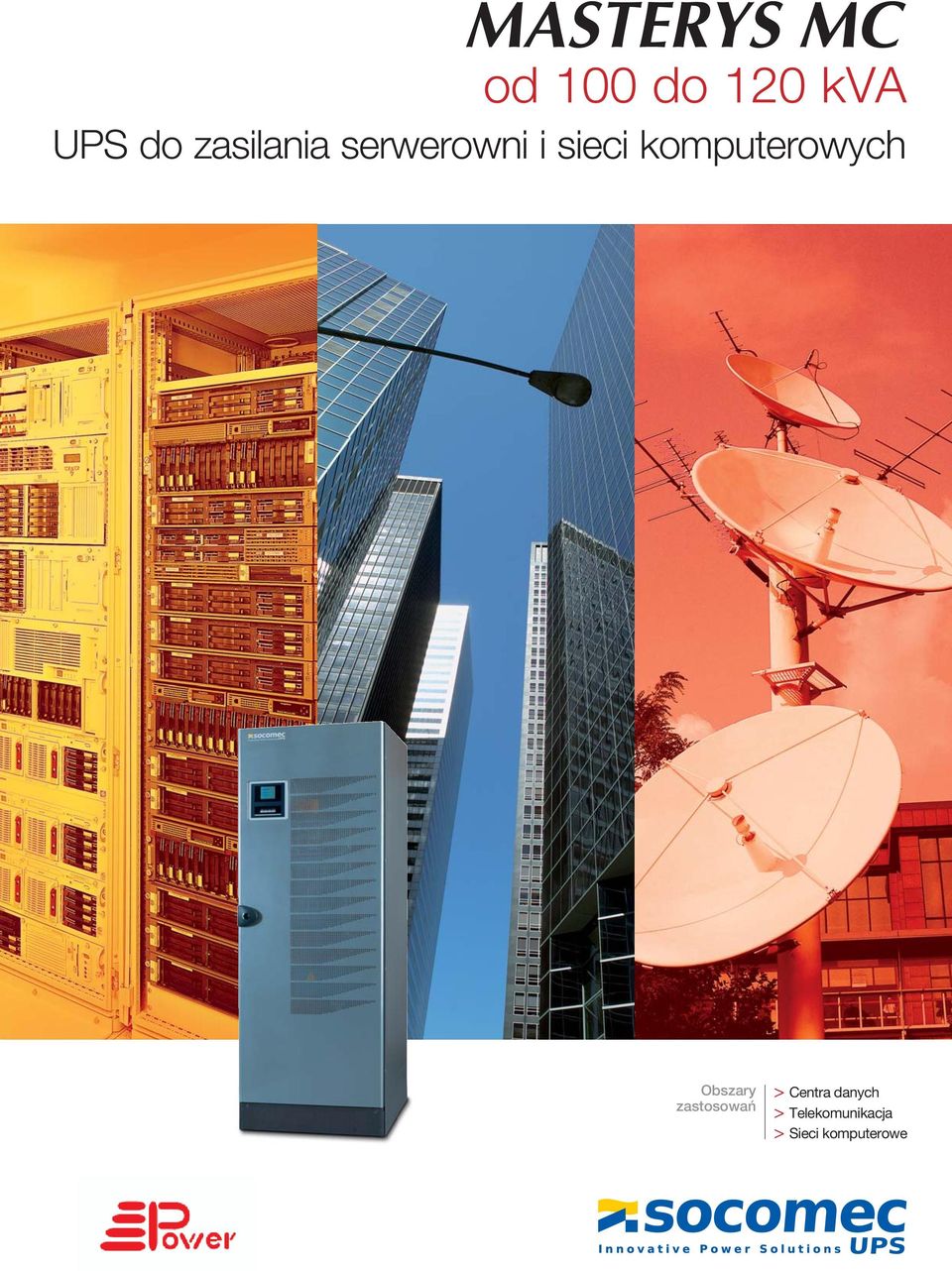

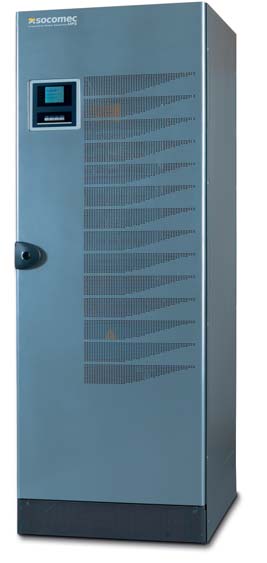

MASTERYS MC. od 100 do 120 kva. UPS do zasilania serwerowni i sieci komputerowych. > Centra danych > Telekomunikacja > Sieci komputerowe

Transkrypt

1 UPS do zasilania serwerowni i sieci komputerowych Obszary zastosowań > Centra danych > Telekomunikacja > Sieci komputerowe

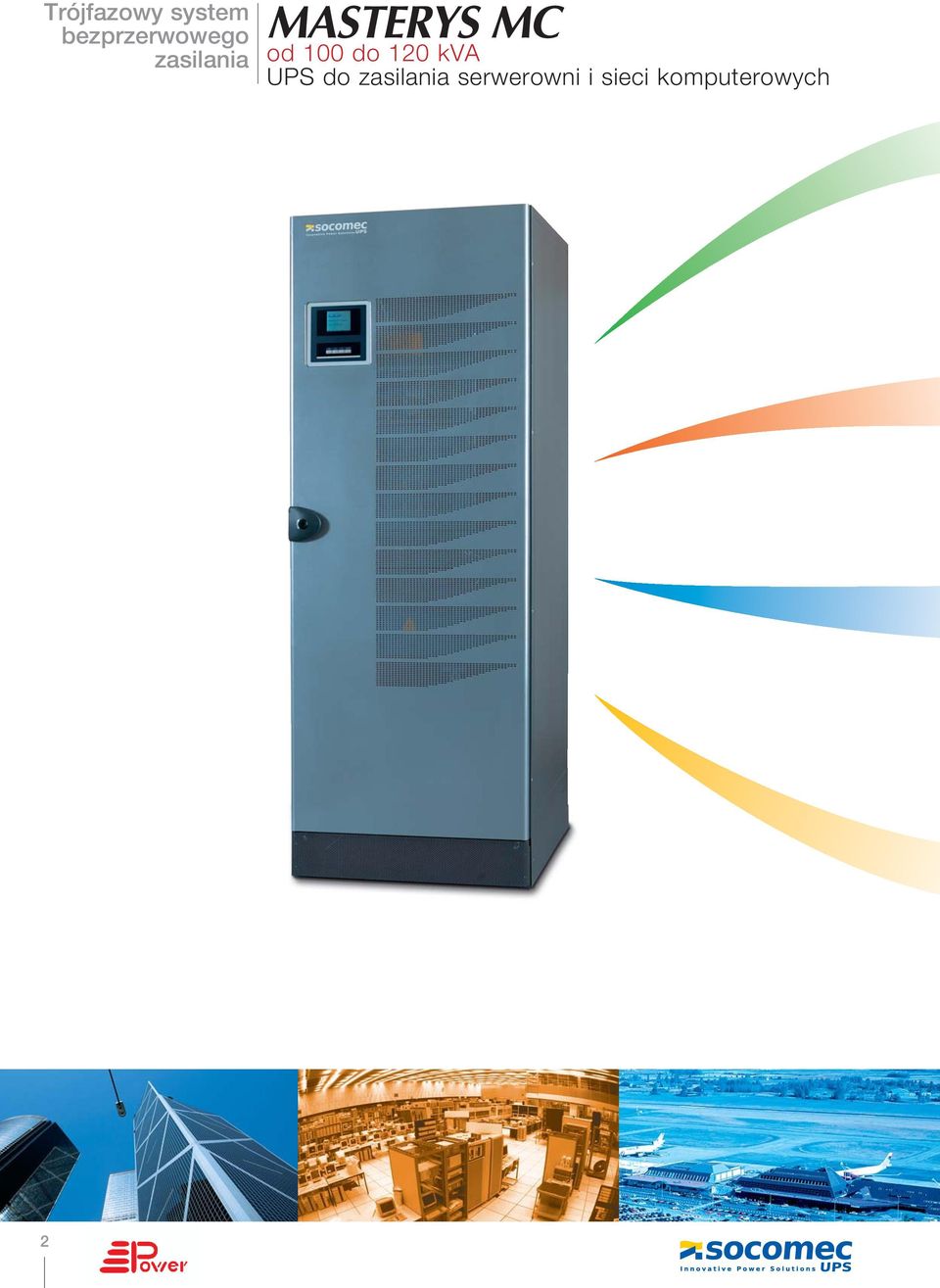

2 bezprzerwowego zasilania UPS do zasilania serwerowni i sieci komputerowych 2

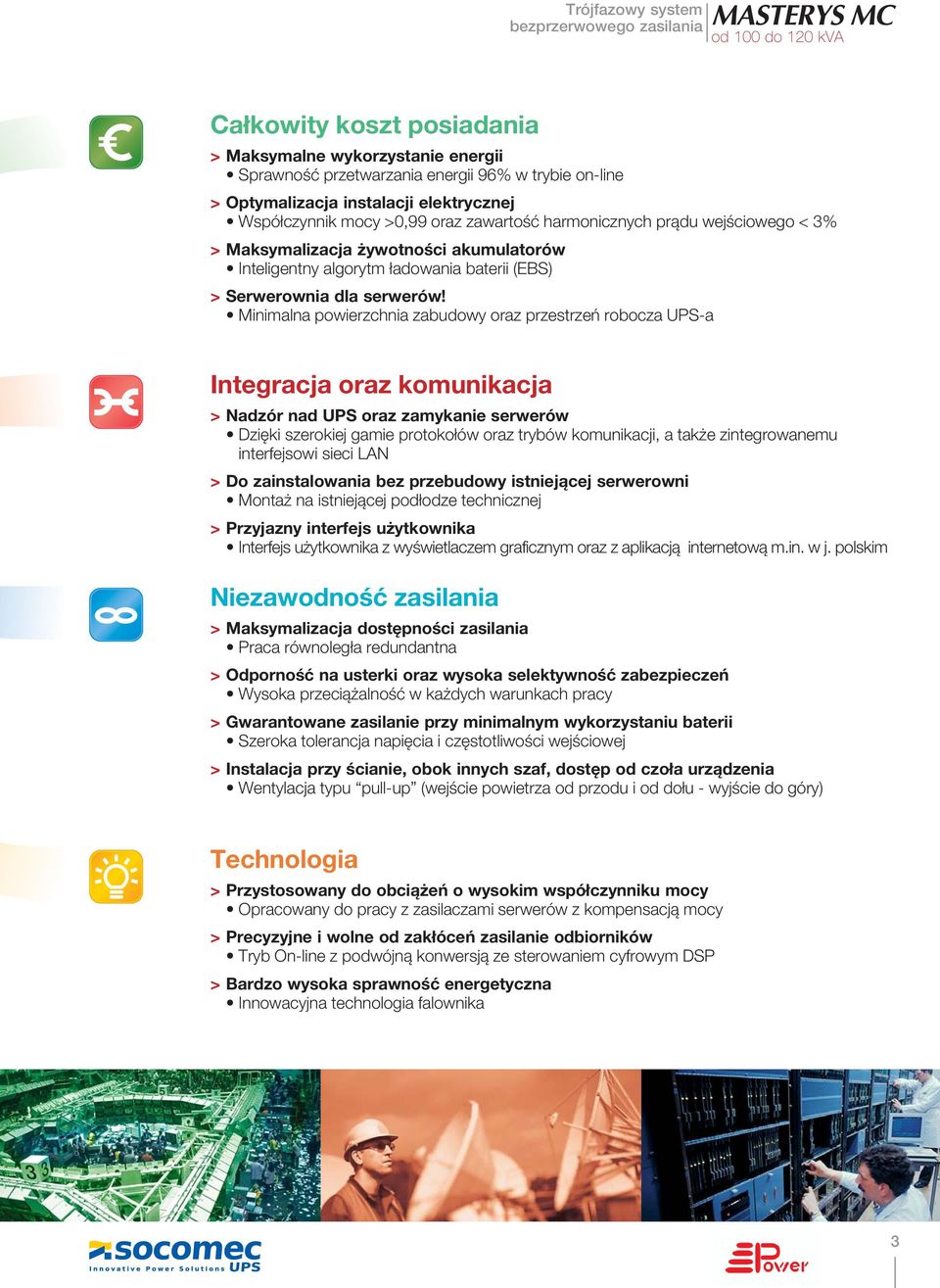

3 bezprzerwowego zasilania Całkowity koszt posiadania > Maksymalne wykorzystanie energii Sprawność przetwarzania energii 96% w trybie on-line > Optymalizacja instalacji elektrycznej Współczynnik mocy >0,99 oraz zawartość harmonicznych prądu wejściowego < 3% > Maksymalizacja żywotności akumulatorów Inteligentny algorytm ładowania baterii (EBS) > Serwerownia dla serwerów! Minimalna powierzchnia zabudowy oraz przestrzeń robocza UPS-a Integracja oraz komunikacja > Nadzór nad UPS oraz zamykanie serwerów Dzięki szerokiej gamie protokołów oraz trybów komunikacji, a także zintegrowanemu interfejsowi sieci LAN > Do zainstalowania bez przebudowy istniejącej serwerowni Montaż na istniejącej podłodze technicznej > Przyjazny interfejs użytkownika Interfejs użytkownika z wyświetlaczem graficznym oraz z aplikacją internetową m.in. w j. polskim Niezawodność zasilania > Maksymalizacja dostępności zasilania Praca równoległa redundantna > Odporność na usterki oraz wysoka selektywność zabezpieczeń Wysoka przeciążalność w każdych warunkach pracy > Gwarantowane zasilanie przy minimalnym wykorzystaniu baterii Szeroka tolerancja napięcia i częstotliwości wejściowej > Instalacja przy ścianie, obok innych szaf, dostęp od czoła urządzenia Wentylacja typu pull-up (wejście powietrza od przodu i od dołu - wyjście do góry) Technologia > Przystosowany do obciążeń o wysokim współczynniku mocy Opracowany do pracy z zasilaczami serwerów z kompensacją mocy > Precyzyjne i wolne od zakłóceń zasilanie odbiorników Tryb On-line z podwójną konwersją ze sterowaniem cyfrowym DSP > Bardzo wysoka sprawność energetyczna Innowacyjna technologia falownika 3

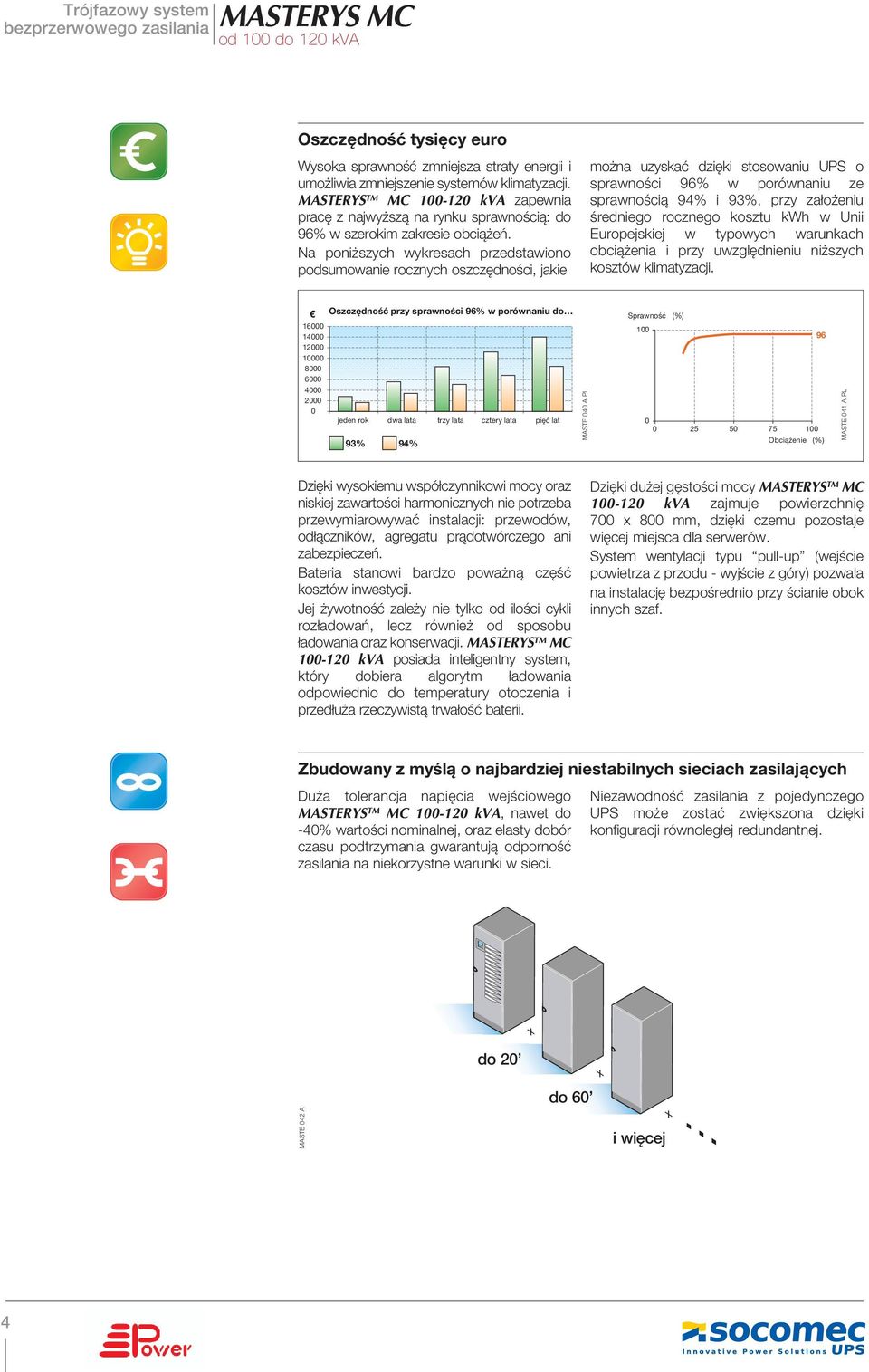

4 bezprzerwowego zasilania Oszczędność tysięcy euro Wysoka sprawność zmniejsza straty energii i umożliwia zmniejszenie systemów klimatyzacji. MASTERYS TM MC kva zapewnia pracę z najwyższą na rynku sprawnością: do 96% w szerokim zakresie obciążeń. Na poniższych wykresach przedstawiono podsumowanie rocznych oszczędności, jakie można uzyskać dzięki stosowaniu UPS o sprawności 96% w porównaniu ze sprawnością 94% i 93%, przy założeniu średniego rocznego kosztu kwh w Unii Europejskiej w typowych warunkach obciążenia i przy uwzględnieniu niższych kosztów klimatyzacji Oszczędność przy sprawności 96% w porównaniu do jeden rok dwa lata trzy lata cztery lata pięć lat 93% 94% MASTE 040 A PL Sprawność (%) Obciążenie (%) MASTE 041 A PL Dzięki wysokiemu współczynnikowi mocy oraz niskiej zawartości harmonicznych nie potrzeba przewymiarowywać instalacji: przewodów, odłączników, agregatu prądotwórczego ani zabezpieczeń. Bateria stanowi bardzo poważną część kosztów inwestycji. Jej żywotność zależy nie tylko od ilości cykli rozładowań, lecz również od sposobu ładowania oraz konserwacji. MASTERYS TM MC kva posiada inteligentny system, który dobiera algorytm ładowania odpowiednio do temperatury otoczenia i przedłuża rzeczywistą trwałość baterii. Dzięki dużej gęstości mocy MASTERYS TM MC kva zajmuje powierzchnię 700 x 800 mm, dzięki czemu pozostaje więcej miejsca dla serwerów. System wentylacji typu pull-up (wejście powietrza z przodu - wyjście z góry) pozwala na instalację bezpośrednio przy ścianie obok innych szaf. Zbudowany z myślą o najbardziej niestabilnych sieciach zasilających Duża tolerancja napięcia wejściowego Niezawodność zasilania z pojedynczego MASTERYS TM MC kva, nawet do UPS może zostać zwiększona dzięki -40% wartości nominalnej, oraz elasty dobór konfiguracji równoległej redundantnej. czasu podtrzymania gwarantują odporność zasilania na niekorzystne warunki w sieci. + MASTE 042 A do 20 do 60 + i więcej + 4

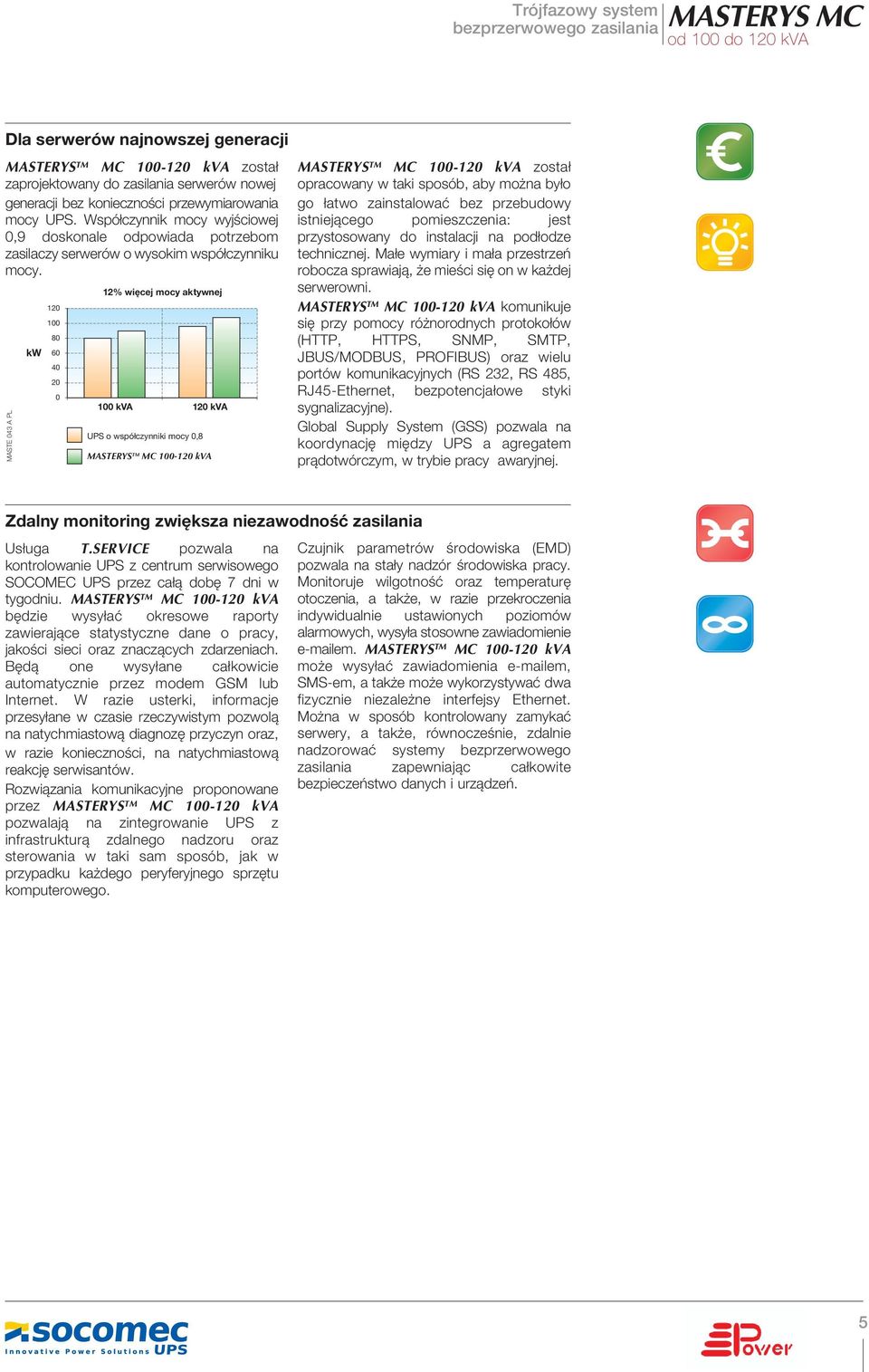

5 bezprzerwowego zasilania Dla serwerów najnowszej generacji MASTERYS TM MC kva został zaprojektowany do zasilania serwerów nowej generacji bez konieczności przewymiarowania mocy UPS. Współczynnik mocy wyjściowej 0,9 doskonale odpowiada potrzebom zasilaczy serwerów o wysokim współczynniku mocy. MASTE 043 A PL kw % więcej mocy aktywnej 100 kva 120 kva UPS o współczynniki mocy 0,8 MASTERYS TM MC kva MASTERYS TM MC kva został opracowany w taki sposób, aby można było go łatwo zainstalować bez przebudowy istniejącego pomieszczenia: jest przystosowany do instalacji na podłodze technicznej. Małe wymiary i mała przestrzeń robocza sprawiają, że mieści się on w każdej serwerowni. MASTERYS TM MC kva komunikuje się przy pomocy różnorodnych protokołów (HTTP, HTTPS, SNMP, SMTP, JBUS/MODBUS, PROFIBUS) oraz wielu portów komunikacyjnych (RS 232, RS 485, RJ45-Ethernet, bezpotencjałowe styki sygnalizacyjne). Global Supply System (GSS) pozwala na koordynację między UPS a agregatem prądotwórczym, w trybie pracy awaryjnej. Zdalny monitoring zwiększa niezawodność zasilania Usługa T.SERVICE pozwala na kontrolowanie UPS z centrum serwisowego SOCOMEC UPS przez całą dobę 7 dni w tygodniu. MASTERYS TM MC kva będzie wysyłać okresowe raporty zawierające statystyczne dane o pracy, jakości sieci oraz znaczących zdarzeniach. Będą one wysyłane całkowicie automatycznie przez modem GSM lub Internet. W razie usterki, informacje przesyłane w czasie rzeczywistym pozwolą na natychmiastową diagnozę przyczyn oraz, w razie konieczności, na natychmiastową reakcję serwisantów. Rozwiązania komunikacyjne proponowane przez MASTERYS TM MC kva pozwalają na zintegrowanie UPS z infrastrukturą zdalnego nadzoru oraz sterowania w taki sam sposób, jak w przypadku każdego peryferyjnego sprzętu komputerowego. Czujnik parametrów środowiska (EMD) pozwala na stały nadzór środowiska pracy. Monitoruje wilgotność oraz temperaturę otoczenia, a także, w razie przekroczenia indywidualnie ustawionych poziomów alarmowych, wysyła stosowne zawiadomienie em. MASTERYS TM MC kva może wysyłać zawiadomienia em, SMS-em, a także może wykorzystywać dwa fizycznie niezależne interfejsy Ethernet. Można w sposób kontrolowany zamykać serwery, a także, równocześnie, zdalnie nadzorować systemy bezprzerwowego zasilania zapewniając całkowite bezpieczeństwo danych i urządzeń. 5

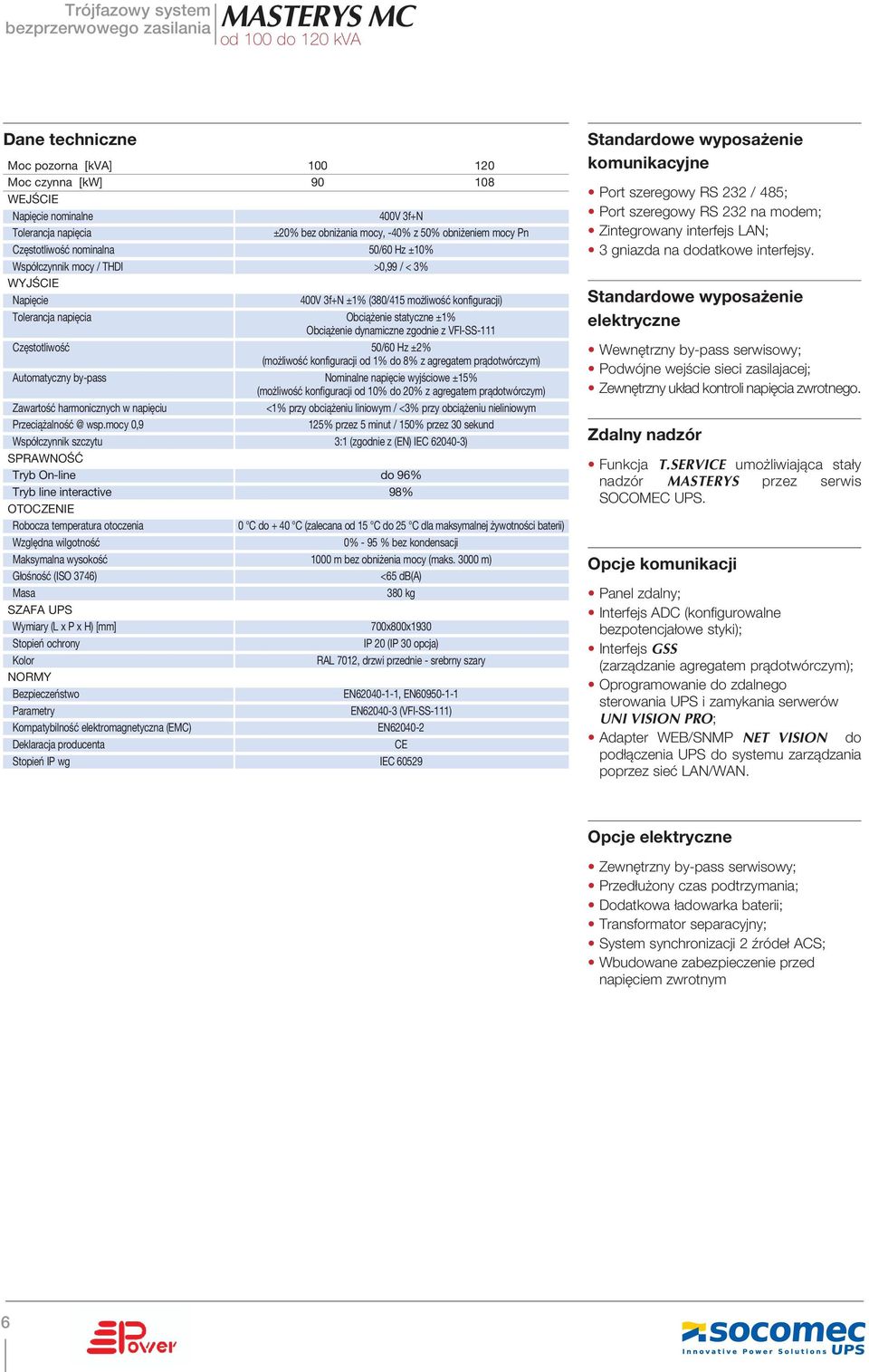

6 bezprzerwowego zasilania Dane techniczne Moc pozorna [kva] Moc czynna [kw] WEJŚCIE Napięcie nominalne 400V 3f+N Tolerancja napięcia ±20% bez obniżania mocy, -40% z 50% obniżeniem mocy Pn Częstotliwość nominalna 50/60 Hz ±10% Współczynnik mocy / THDI >0,99 / < 3% WYJŚCIE Napięcie 400V 3f+N ±1% (380/415 możliwość konfiguracji) Tolerancja napięcia Obciążenie statyczne ±1% Obciążenie dynamiczne zgodnie z VFI-SS-111 Częstotliwość 50/60 Hz ±2% (możliwość konfiguracji od 1% do 8% z agregatem prądotwórczym) Automatyczny by-pass Nominalne napięcie wyjściowe ±15% (możliwość konfiguracji od 10% do 20% z agregatem prądotwórczym) Zawartość harmonicznych w napięciu <1% przy obciążeniu liniowym / <3% przy obciążeniu nieliniowym wsp.mocy 0,9 125% przez 5 minut / 150% przez 30 sekund Współczynnik szczytu 3:1 (zgodnie z (EN) IEC ) SPRAWNOŚĆ Tryb On-line do 96% Tryb line interactive 98% OTOCZENIE Robocza temperatura otoczenia 0 C do + 40 C (zalecana od 15 C do 25 C dla maksymalnej żywotności baterii) Względna wilgotność 0% - 95 % bez kondensacji Maksymalna wysokość 1000 m bez obniżenia mocy (maks m) Głośność (ISO 3746) <65 db(a) Masa 380 kg SZAFA UPS Wymiary (L x P x H) [mm] 700x800x1930 Stopień ochrony IP 20 (IP 30 opcja) Kolor RAL 7012, drzwi przednie - srebrny szary NORMY Bezpieczeństwo EN , EN Parametry EN (VFI-SS-111) Kompatybilność elektromagnetyczna (EMC) EN Deklaracja producenta CE Stopień IP wg IEC Standardowe wyposażenie komunikacyjne Port szeregowy RS 232 / 485; Port szeregowy RS 232 na modem; Zintegrowany interfejs LAN; 3 gniazda na dodatkowe interfejsy. Standardowe wyposażenie elektryczne Wewnętrzny by-pass serwisowy; Podwójne wejście sieci zasilajacej; Zewnętrzny układ kontroli napięcia zwrotnego. Zdalny nadzór Funkcja T.SERVICE umożliwiająca stały nadzór MASTERYS przez serwis SOCOMEC UPS. Opcje komunikacji Panel zdalny; Interfejs ADC (konfigurowalne bezpotencjałowe styki); Interfejs GSS (zarządzanie agregatem prądotwórczym); Oprogramowanie do zdalnego sterowania UPS i zamykania serwerów UNI VISION PRO; Adapter WEB/SNMP NET VISION do podłączenia UPS do systemu zarządzania poprzez sieć LAN/WAN. Opcje elektryczne Zewnętrzny by-pass serwisowy; Przedłużony czas podtrzymania; Dodatkowa ładowarka baterii; Transformator separacyjny; System synchronizacji 2 źródeł ACS; Wbudowane zabezpieczenie przed napięciem zwrotnym 6

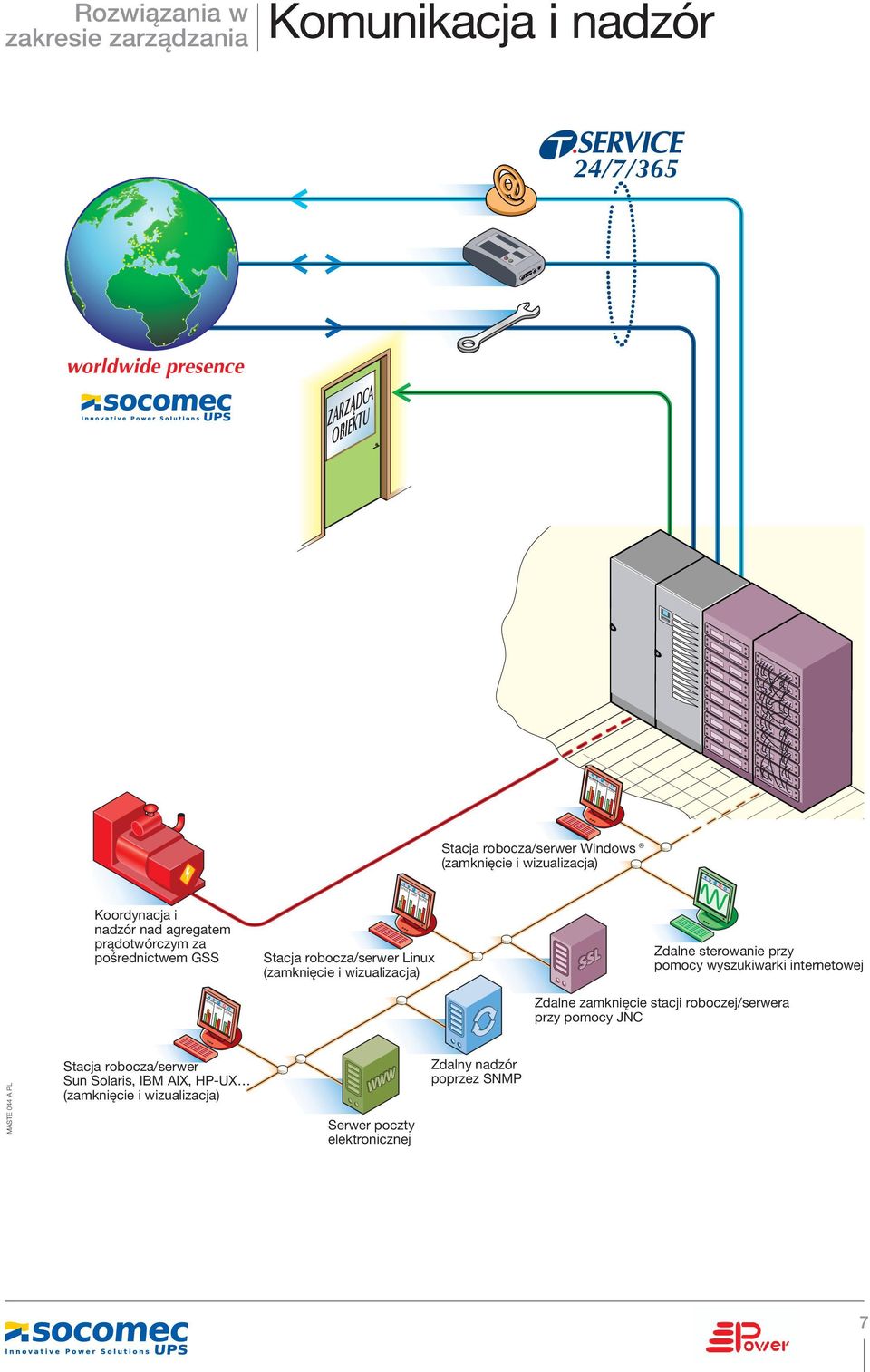

7 Rozwiązania w zakresie zarządzania Komunikacja i nadzór 24/7/365 worldwide presence ZARZĄDCA OBIEKTU APRIL MAY JUNE Stacja robocza/serwer Windows (zamknięcie i wizualizacja) APRIL MAY JUNE Koordynacja i nadzór nad agregatem prądotwórczym za pośrednictwem GSS Stacja robocza/serwer Linux (zamknięcie i wizualizacja) Zdalne sterowanie przy pomocy wyszukiwarki internetowej APRIL MAY JUNE Zdalne zamknięcie stacji roboczej/serwera przy pomocy JNC MASTE 044 A PL Stacja robocza/serwer Sun Solaris, IBM AIX, HP-UX (zamknięcie i wizualizacja) Serwer poczty elektronicznej Zdalny nadzór poprzez SNMP 7

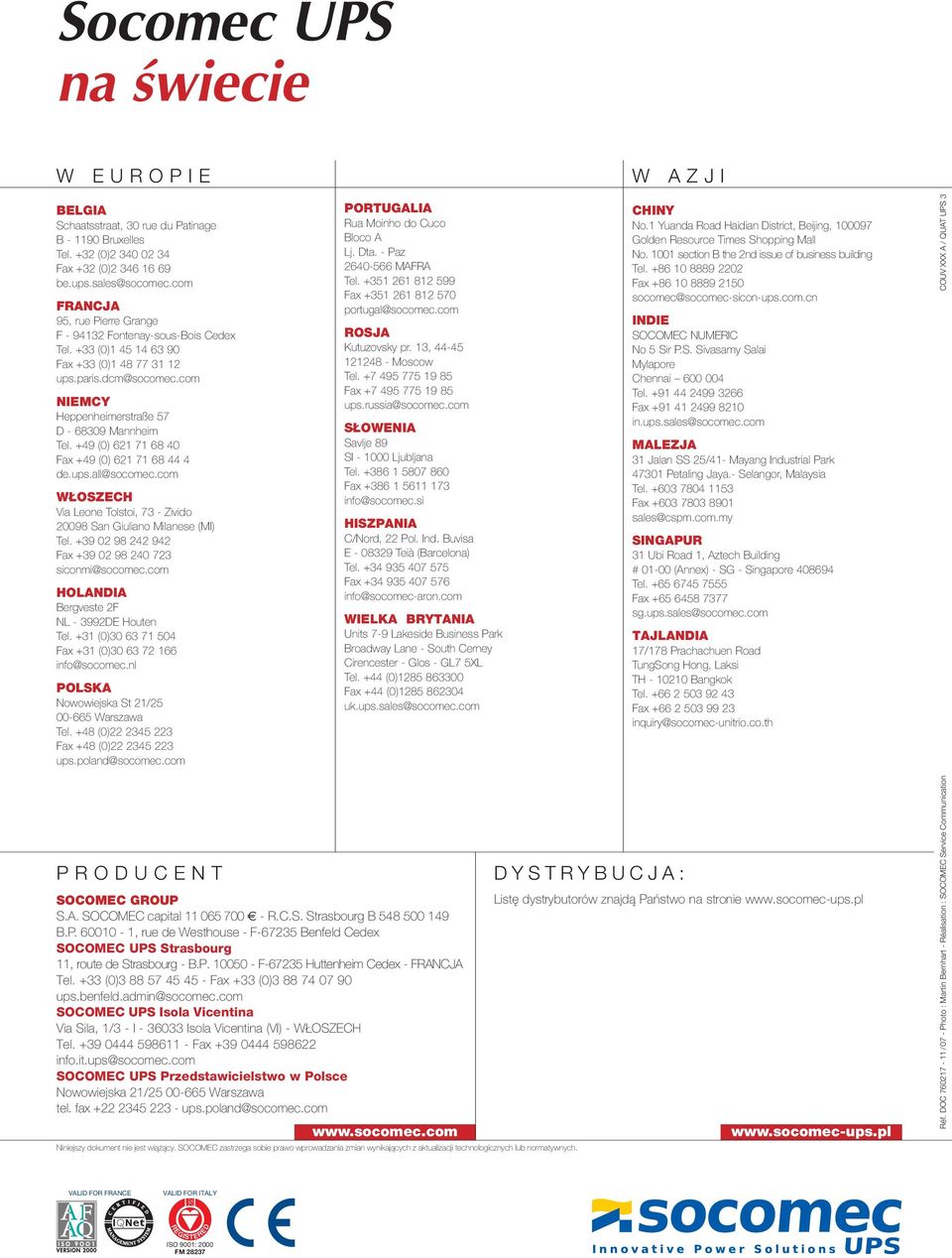

8 Socomec UPS na świecie W EUROPIE W AZJI BELGIA Schaatsstraat, 30 rue du Patinage B Bruxelles Tel. +32 (0) Fax +32 (0) be.ups.sales@socomec.com FRANCJA 95, rue Pierre Grange F Fontenay-sous-Bois Cedex Tel. +33 (0) Fax +33 (0) ups.paris.dcm@socomec.com NIEMCY Heppenheimerstraße 57 D Mannheim Tel. +49 (0) Fax +49 (0) de.ups.all@socomec.com WŁOSZECH Via Leone Tolstoi, 73 - Zivido San Giuliano Milanese (MI) Tel Fax siconmi@socomec.com HOLANDIA Bergveste 2F NL DE Houten Tel. +31 (0) Fax +31 (0) info@socomec.nl POLSKA Nowowiejska St 21/ Warszawa Tel. +48 (0) Fax +48 (0) ups.poland@socomec.com PRODUCENT PORTUGALIA Rua Moinho do Cuco Bloco A Lj. Dta. - Paz MAFRA Tel Fax portugal@socomec.com ROSJA Kutuzovsky pr. 13, Moscow Tel Fax ups.russia@socomec.com SŁOWENIA Savlje 89 SI Ljubljana Tel Fax info@socomec.si HISZPANIA C/Nord, 22 Pol. Ind. Buvisa E Teià (Barcelona) Tel Fax info@socomec-aron.com WIELKA BRYTANIA Units 7-9 Lakeside Business Park Broadway Lane - South Cerney Cirencester - Glos - GL7 5XL Tel. +44 (0) Fax +44 (0) uk.ups.sales@socomec.com SOCOMEC GROUP S.A. SOCOMEC capital R.C.S. Strasbourg B B.P , rue de Westhouse - F Benfeld Cedex SOCOMEC UPS Strasbourg 11, route de Strasbourg - B.P F Huttenheim Cedex - FRANCJA Tel. +33 (0) Fax +33 (0) ups.benfeld.admin@socomec.com SOCOMEC UPS Isola Vicentina Via Sila, 1/3 - I Isola Vicentina (VI) - WŁOSZECH Tel Fax info.it.ups@socomec.com SOCOMEC UPS Przedstawicielstwo w Polsce Nowowiejska 21/ Warszawa tel. fax ups.poland@socomec.com Niniejszy dokument nie jest wiążący. SOCOMEC zastrzega sobie prawo wprowadzania zmian wynikających z aktualizacji technologicznych lub normatywnych. DYSTRYBUCJA: CHINY No.1 Yuanda Road Haidian District, Beijing, Golden Resource Times Shopping Mall No section B the 2nd issue of business building Tel Fax socomec@socomec-sicon-ups.com.cn INDIE SOCOMEC NUMERIC No 5 Sir P.S. Sivasamy Salai Mylapore Chennai Tel Fax in.ups.sales@socomec.com MALEZJA 31 Jalan SS 25/41- Mayang Industrial Park Petaling Jaya.- Selangor, Malaysia Tel Fax sales@cspm.com.my SINGAPUR 31 Ubi Road 1, Aztech Building # (Annex) - SG - Singapore Tel Fax sg.ups.sales@socomec.com TAJLANDIA 17/178 Prachachuen Road TungSong Hong, Laksi TH Bangkok Tel Fax inquiry@socomec-unitrio.co.th Listę dystrybutorów znajdą Państwo na stronie Réf. DOC /07 - Photo : Martin Bernhart - Réalisation : SOCOMEC Service Communication COUV XXX A / QUAT UPS 3 VALID FOR FRANCE VALID FOR ITALY ISO 9001: 2000 FM 28237
