1 Specyfikacja techniczna i opis przedmiotu zamówienia 1.Wstęp 1.1. Zamawiający : Poczta Polska S.A. Pion Infrastruktury Obszar Operacyjny ds.nieruchomości w Gdańsku ul. Targ Rakowy 7/8, Gdańsk NIP , KRS Sąd rejestrowy: Sąd Rejonowy dla m. st. Warszawy Kapitał zakładowy: zł, w całości wpłacony 1.2 Nazwa zamówienia: "Dostawa UPS-ów 60kVA, 20kVA i 10kVA z bateriami do WER w Pruszczu Gda skim i WER w Lisim z podł czeniem do istniej cych instalacji elektrycznych. 1.3 Adres Obiektu UPS-y będzie należało dostarczyć i zainstalować: w WER w Pruszczu Gdańskim, ul. Handlowa 4-1szt. UPS 60kVA z bateriami - 1szt.UPS 10kVA z bateriami Pruszcz Gdański w WER w Lisim Ogonie ul. Pocztowa 12-1 szt. UPS 60kVA z bateriami -1 szt. UPS 10kVA z bateriami -1 szt. UPS 20kVA z bateriami Lisi Ogon 2. Stan obecny 2.1 W WER w Pruszczu Gdańskim znajdują się następujące UPS-y: - 1 szt.- typ Electroman Tajfun Midi 60kVA z bateriami (42 akumulatory x12v 55Ah umieszczonymi w szafie) rys. 1a i rys. 1b UPS z bateriami umiejscowiony jest w serwerowni w budynku hali technologicznej, włączony jest w instalację bypassa zewnętrznego. Stary UPS z bateriami należy wyłączyć i włączyć w jego miejsce dostarczony nowy UPS i baterie Obecny otwór w podłodze technologicznej pod UPS posiada wymiary dł75cm x szer.58cm Baterie akumulatorów umieszczone są w szafie o rozmiarach dł. 130cm x szer. 58cm x wys. 150cm - 1 szt. - typ Electroman Tajfun Eco 10 kva z bateriami (42 akumulatory x12v 7,5Ah) umieszczonymi wewnątrz UPSa rys. 2a i rys 2b UPS umiejscowiony jest w budynku wartowni, włączony w instalację bypassa zewnętrznego. Stary UPS z bateriami należy wyłączyć i włączyć w jego miejsce dostarczony nowy UPS i baterie. 2,2 W WER w Lisim Ogonie znajdują się nastepujące UPS-y: 1 szt. - typ Electroman Tajfun Midi 60kVA rys 1a i rys 1b z bateriami (42 akumulatory x12v55ah w szafie UPS z bateriami umiejscowiony jest w serwerowni w budynku hali technologicznej i włączony jest w instalację bypassa zewnętrznego. Stary UPS z bateriami należy wyłączyć i włączyć w jego miejsce dostarczony nowy UPS i baterie Obecny otwór w podłodze technologicznej pod UPS posiada wymiary 58cmx75cm Baterie akumulatorów umieszczone są w szafie o rozmiarach dł. 130cm x szer. 58cm x wys. 150cm 1 szt. - typ Electroman Tajfun Eco 10 kva z bateriami (42 akumulatory x12v 7,5Ah) UPS z bateriami rys 2a i rys.2b umieszczony jest w budynku wartowni i włączony jest w instalację bypassa zewnętrznego. Stary UPS z bateriami należy wyłączyć i włączyć w jego miejsce dostarczony nowy UPS 20kVA z bateriami 1 szt. - typ Electroman Tajfun Eco 10 kva z bateriami (42 akumulatory x12v 7,5Ah) UPS z bateriami rys. 2a i rys. 2b umieszczony jest w budynku technicznym i włączony jest w instalację bypassa zewnętrznego. Stary UPS z bateriami należy wyłączyć i włączyć w jego miejsce dostarczony nowy UPS 10kVA z bateriami 1

2 UPS- 60 kva w serwerowniach usytuowane są na wydzielonych miejscach w podłodze technologicznej i może wystąpić konieczność powiększenia otworu w podłodze technologicznej z powiększeniem wielkości cokołu na którym stoi stary UPS. Rozmiary podstawy obecnego UPS to dł. 750mm x szer. 580 mm. Podobnie usytuowane są w serwerowniach baterie akumulatorowych w szafie o rozmiarach dł. 130cm x szer. 58cm 3. Przedmiot zamówienia - dostawa i montaż UPSów 3.1. Do WER w Pruszczu Gdańskim należy dostarczyć i zainstalować: - 1 szt. UPS 60kVA z bateriami - 1 szt. UPS 10kVA z bateriami 3.2 Do WER w Lisim Ogonie należy dostarczyć i zainstalować - 1 szt. UPS 60kVA z bateriami -1 szt. UPS 20kVA z bateriami -1 szt. UPS 10kVA z bateriami 3.3 Dostawa i montaż ujętych w pkt. 2.1 i 2.2. UPS-ów obejmuje: a) demontaż starych UPS-ów podłączonych pod bypassy zewnętrzne w sposób minimalizujący przerwy w zasilaniu obwodów elektrycznych do nich podłączonych b) utylizacja starych UPS-ów i baterii zainstalowanych w WER w Lisim Ogonie, pozostawienie starych UPSów i baterii w WER w Pruszczu Gdańskim c) montaż nowych UPS-ów z dopasowaniem ich posadowienia w serwerowniach w podłodze technologicznej, przy czym szczelina pomiędzy podłagą a ścianami UPSa nie powinna być większa jak 25mm d) montaż baterii w istniejących szafach (od UPS 60kVA o rozmiarach dł. 130cm x szer. 58cm x wys. 150cm lub dostarczenie nowej szafy/stojaka, w której/na którym zmieszczą się dostarczone baterie po ich zainstalowaniu) e) podłączenie UPS-ów pod istniejące instalacje zasilająco-odbiorczą i bypass zewnętrzny f) uruchomienie UPS-ów z przetestowaniem ich pracy we wszystkich możliwych reżimach g) instruktaż pracowników Zamawiającego w obsłudze dostarczanych UPS ów h) dostarczenie dokumentacji UPS-ów w języku polskim 4. Wymagania dotyczące parametrów dostarczanych UPS-ów 4.1 Parametry dla UPS-ów 60kVA Wejście Napięcie zasilające 380 / 400 / 415 VAC Tolerancja napięcia + 18% / 18% (przy 100% obciążeniu) Częstotliwość 50/60 Hz Tolerancja częstotliwości + 15% -15% Wejściowy współczynnik mocy > 0,99 THDi < 5% Bypass Bypass automatyczny Bypass serwisowy Napięcie zasilające 380 / 400 / 415 VAC Tolerancja napięcia 10% Częstotliwość 50/60 Hz Tolerancja częstotliwości 10% Wyjście Napięcie nominalne 380 / 400 / 415 VAC Tolerancja napięcia 1% (statyczne obciążenie) Częstotliwość 50/60 Hz (konfigurowalne) Tolerancja częstotliwości 0,1% Power factor 0,8 2

3 THDu < 2% Współczynnik szczytu 3:1 Sprawność w trybie On-Line / ECO > 94%/ 96% Przeciążalność < 110% 60 min, < 150 % 1 min Baterie Start z baterii nie jest wymagany Praca na bateriach przy 0,9 mocy nominalnej min. 5 min Inne: Wskaźnik stanu pracy panel LCD, alarm dźwiękowy Komunikacja RS-232, port stykowy Dry Contact SNMP Złącze zdalnego wyłącznika P. Poż. (REPO) Wyłącznik P.Poż. 4.2 Wymagania dotyczące parametrów dostarczanych 2szt. UPS- 10kVA i 1 szt. UPS 20kVA odmiany UPS-ów - Tower Napięcie zasilające 380 / 400 / 415 VAC Napięcie wyjściowe 380 / 400 / 415 VAC technologia ON-LINE (podwójna konwersja) pełna sinusoida funkcja konwertera częstotliwości współczynnik mocy: na poziomie 0.9 dwustronna komunikacja i zarządzanie, przez wbudowane porty USB, RS232, możliwość rozszerzania o zewnętrzne moduły bateryjne By-pass serwisowy z zabezpieczeniami i stabilizacją napięcia wbudowany panel sterowania z wyświetlaczem LCD złącze awaryjnego wyłączenia EPO (np. dla systemu przeciwpożarowego) Baterie Wewnętrzne/Zewnętrzne rodzaj baterii determinowany czasem pracy UPS przy 0,9 mocy nominalnej Start z baterii- nie wymagane Praca na bateriach przy 0,9 mocy nominalnej min. 5 min. 5. Warunki serwisowe Minimalne wymagania Zamawiającego odnośnie serwisu 5.1 Zgłoszenie 5 dni w tygodniu 8 godz/dobę (8:00 16: Przystąpienie do naprawy - maksimum do 3 dni roboczych 5.3 Naprawa - maksimum do 10 dni roboczych 5.4 Gotowość Serwisowa opisana w pkt 4.1, 4,2 4.3 w cenie dostawy zasilacza i baterii. 5.5 Jeden przegląd serwisowy po 12 miesiącach eksploatacji UPS z bateriami wliczony w cenę dostawy UPSa 5.6 Zgłoszenia o uszkodzeniu UPS-a będą zgłaszane Wykonawcy elektronicznie lub telefonicznie na: :. nr tel. 5,7 Naprawa w przypadku naprawy trwającej w okresie gwarancyjnym powyżej 7 dni kalendarzowych Wykonawca dostarczy UPS zamienny/tymczasowy o parametrach nie gorszych do czasu naprawy uszkodzonego zasilacza 6. Gwarancje 6.1 Zamawiający wymaga udzielenia przez Wykonawcę 24 miesięcznej gwarancji na UPS wraz z bateriami od daty podpisania protokołu odbioru włączonego w układ elektryczny UPS-a, oraz przeprowadzenia 1 przeglądu-konserwacji w ramach zaoferowanej w postępowaniu ceny po 12 miesiącach eksploatacji UPS-a. 3

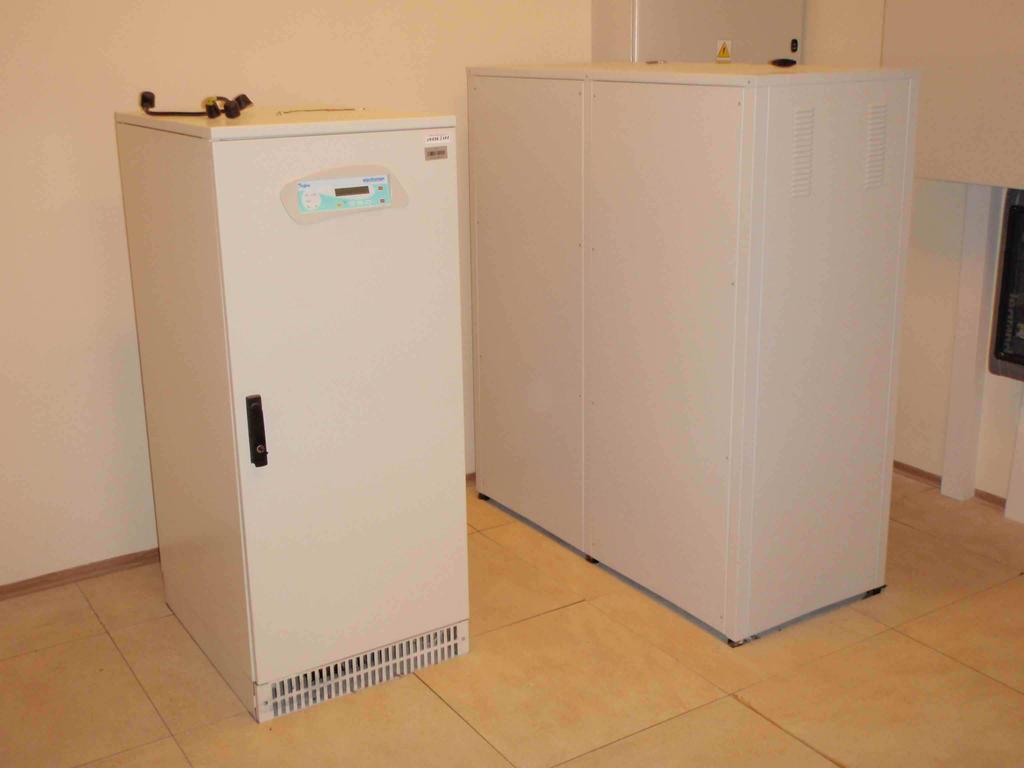

4 6.2 Zgłoszenia awarii: min 5 dni w tygodniu 8 godzin dziennie pisemne: em lub pocztą tradycyjną. Naprawa ostateczna urządzenia: maks. do 10 dni roboczych od zgłoszenia awarii 7. Ogólne warunki wykonania i odbioru robót 7.1 Przedmiot zamówienia zostanie zrealizowany przez Wykonawcę w terminie 40 dni od podpisania Umowy Wykonawca będzie zobowiązany do przejęcia odpowiedzialności od następstw i za wyniki działalności w zakresie: - organizacji pracy - zabezpieczenia osób trzecich - ochrony środowiska - warunków BHP i BIOZ - warunków bezpieczeństwa ruchu drogowego związanego z wykonywaniem zadania 7.2 Po zakończeniu prac zostanie spisany protokół końcowy przyjęcia dostawy i montażu UPS-z bateriami. 8. Wizji lokalnej dotyczącej usytuowania i podłączenia przewidzianych do wymiany UPS-ów można dokonać: - w WER w Pruszczu Gdańskim po uprzednim skontaktowaniu się z Panem Andrzejem Karasiem tel. kom , tel na wizję lokalną w serwerowni. - w WER w Lisim Ogonie z Panem Jarosławem Frydrychowiczem tel. kom RYSUNKI rys. 1a UPS 60kVA 4

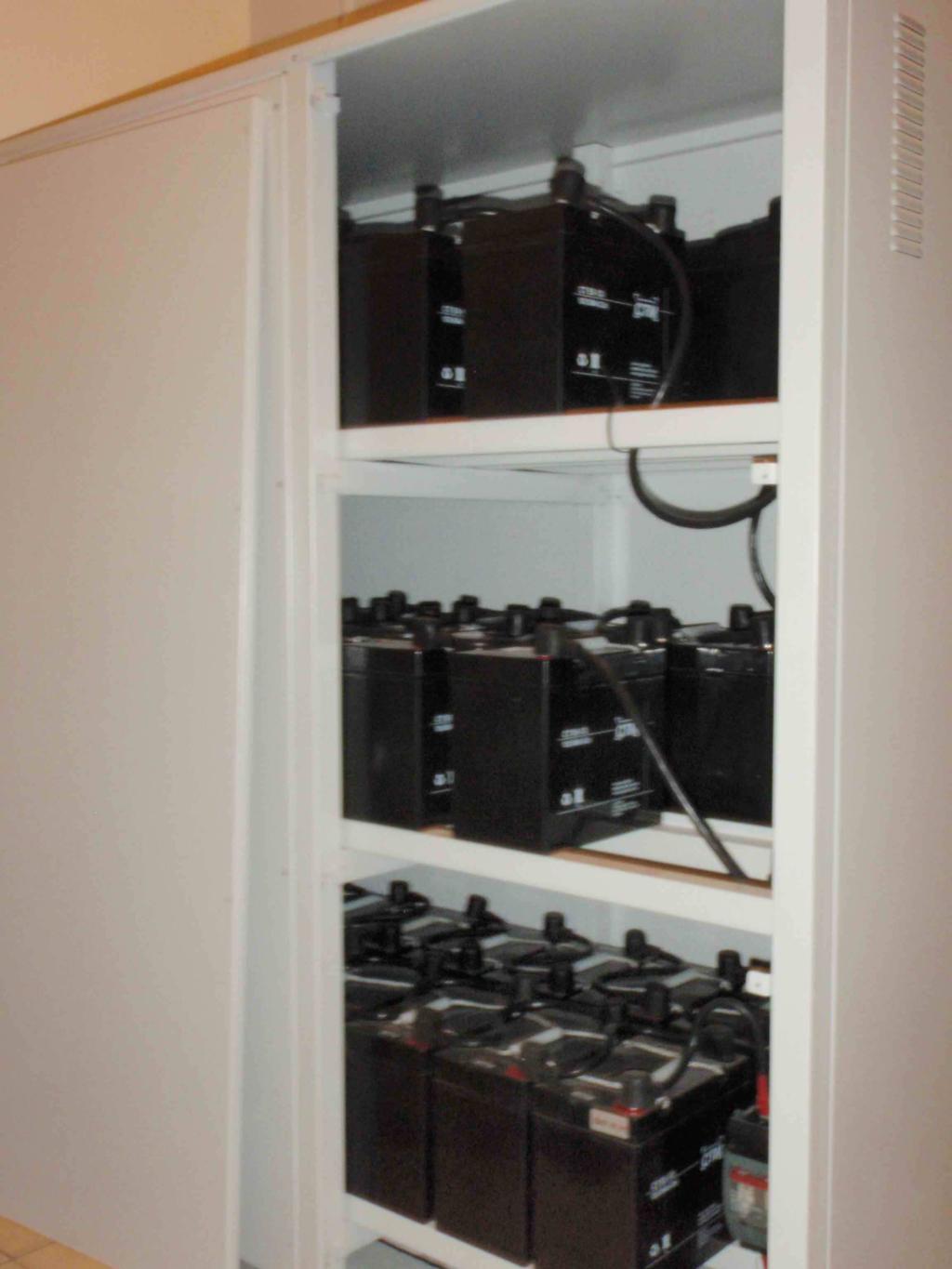

5 rys 1b Baterie UPS 60kVA rys. 2a UPS 10kVA 5

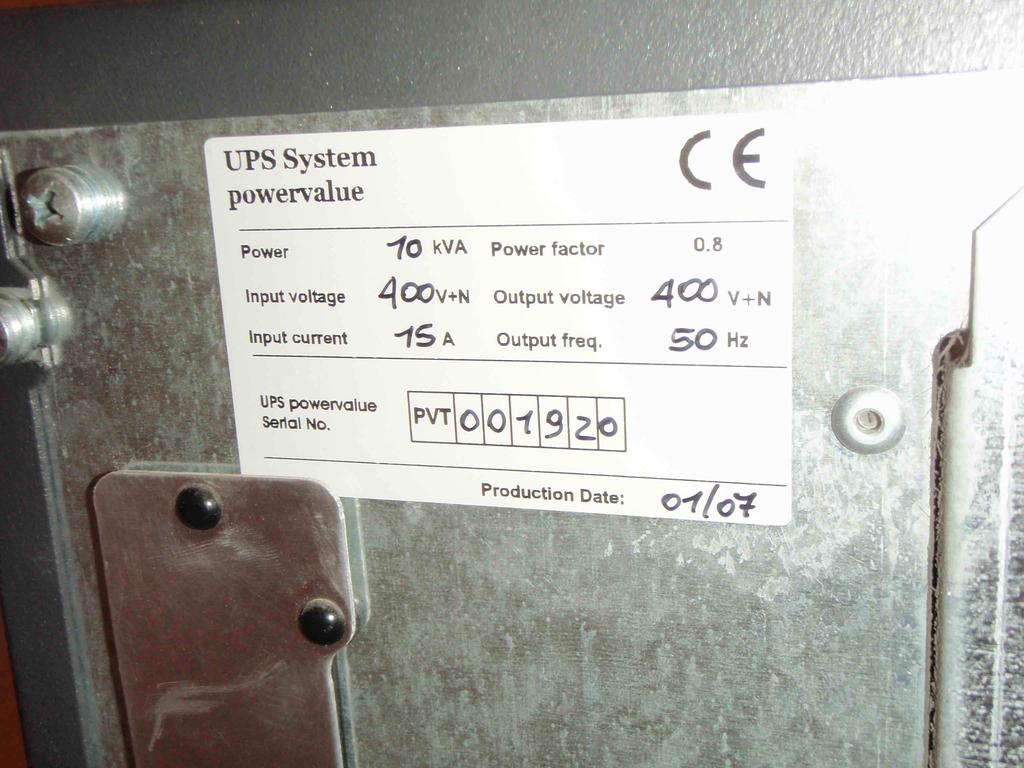

6 Rys 2b UPS 10kVA tabliczka znamionowa Sporządził: Adam Pawlaczyk tel kom
