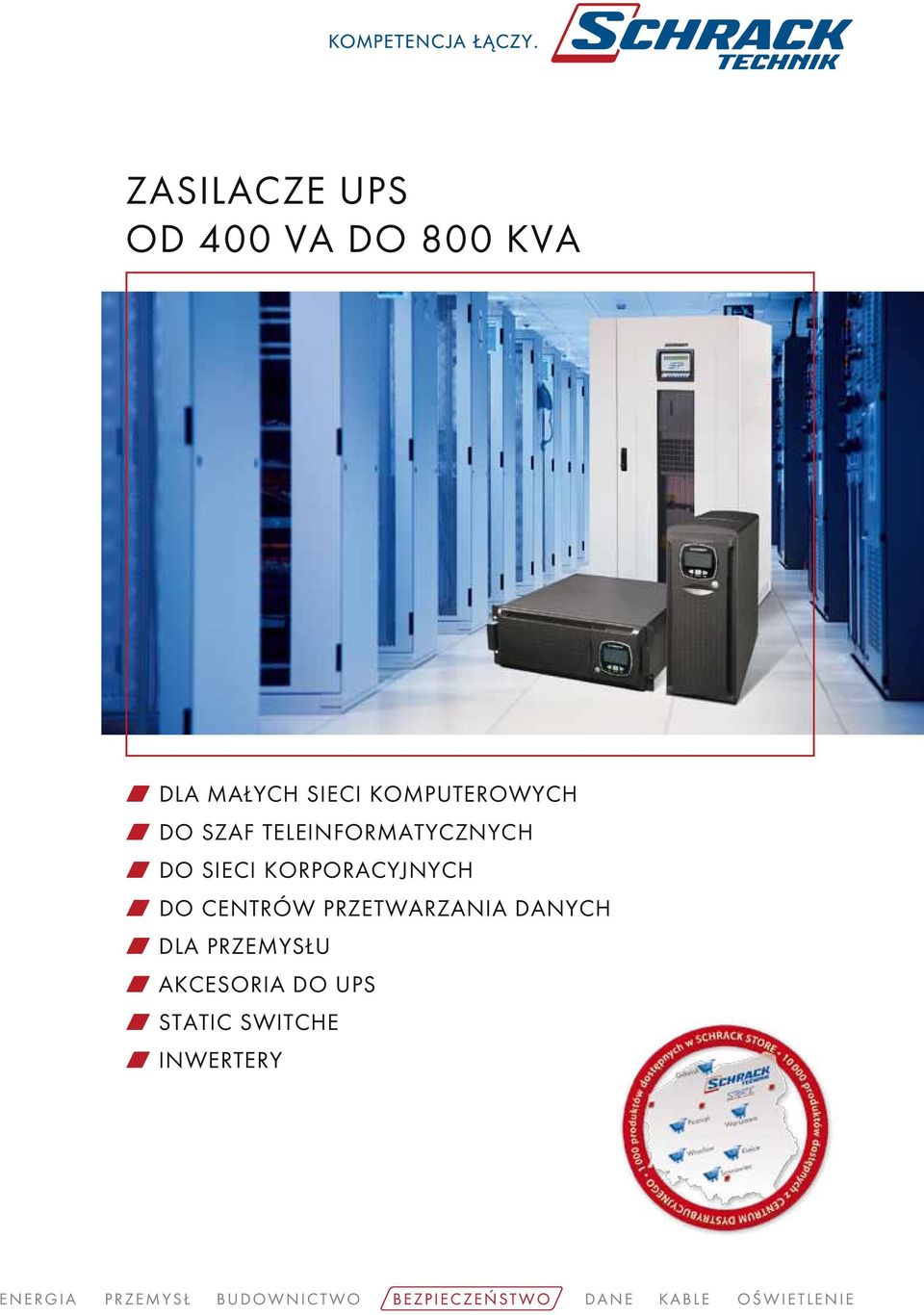

ZASILACZE UPS OD 400 VA DO 800 kva

Transkrypt

1 ZASILACZE UPS OD 400 VA DO 800 kva w dla małych sieci komputerowych w do szaf teleinformatycznych w do sieci KORPORACYJNYCH w do CENTRÓW PRZETWARZANIA DANYCH w dla przemysłu w Akcesoria do UPS w STATIC SWITCHE w INWERTERY ENERGIA PRZEMYSŁ BUDOWNICTWO BEZPIECZEŃSTWO DANE KABLE OŚWIETLENIE

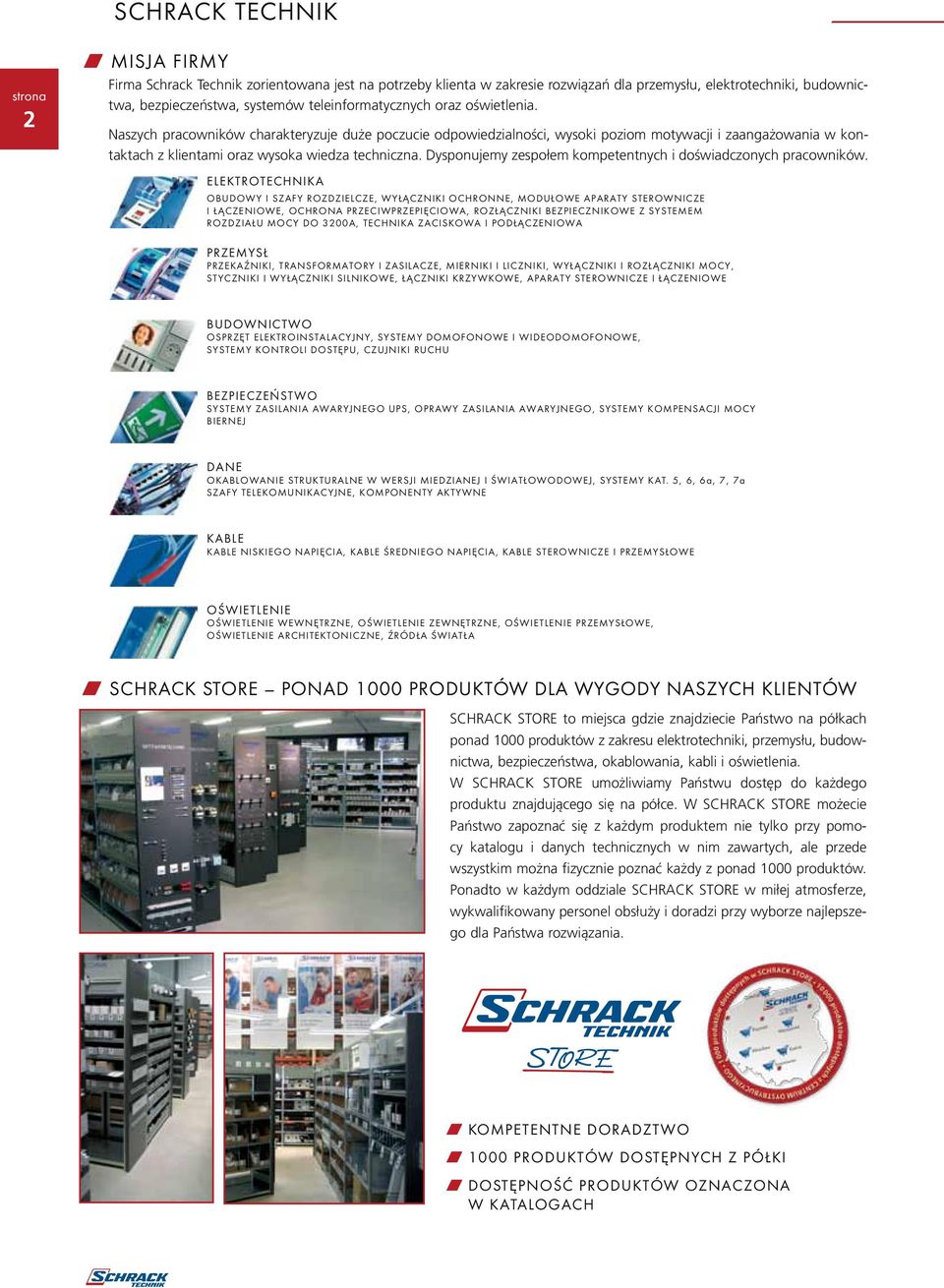

2 schrack technik 2 w MISJA FIRMY Firma Schrack Technik zorientowana jest na potrzeby klienta w zakresie rozwiązań dla przemysłu, elektrotechniki, budownictwa, bezpieczeństwa, systemów teleinformatycznych oraz oświetlenia. Naszych pracowników charakteryzuje duże poczucie odpowiedzialności, wysoki poziom motywacji i zaangażowania w kontaktach z klientami oraz wysoka wiedza techniczna. Dysponujemy zespołem kompetentnych i doświadczonych pracowników. elektrotechnika OBUDOWY I SZAFY ROZDZIELCZE, WYŁĄCZNIKI OCHRONNE, MODUŁOWE APARATY STEROWNICZE I ŁĄCZENIOWE, OCHRONA PRZECIWPRZEPIĘCIOWA, ROZŁĄCZNIKI BEZPIECZNIKOWE Z SYSTEMEM ROZDZIAŁU MOCY DO 3200A, TECHNIKA ZACISKOWA I PODŁĄCZENIOWA PRZEMYSŁ PRZEKAŹNIKI, TRANSFORMATORY I ZASILACZE, MIERNIKI I LICZNIKI, WYŁĄCZNIKI I ROZŁĄCZNIKI MOCY, STYCZNIKI I WYŁĄCZNIKI SILNIKOWE, ŁĄCZNIKI KRZYWKOWE, APARATY STEROWNICZE I ŁĄCZENIOWE BUDOWNICTWO OSPRZĘT ELEKTROINSTALACYJNY, SYSTEMY DOMOFONOWE I WIDEODOMOFONOWE, SYSTEMY KONTROLI DOSTĘPU, CZUJNIKI RUCHU BEZPIECZEŃSTWO SYSTEMY ZASILANIA AWARYJNEGO UPS, OPRAWY ZASILANIA AWARYJNEGO, SYSTEMY KOMPENSACJI MOCY BIERNEJ DANE OKABLOWANIE STRUKTURALNE W WERSJI MIEDZIANEJ I ŚWIATŁOWODOWEJ, SYSTEMY KAT. 5, 6, 6a, 7, 7a SZAFY TELEKOMUNIKACYJNE, KOMPONENTY AKTYWNE KABLE KABLE NISKIEGO NAPIĘCIA, KABLE ŚREDNIEGO NAPIĘCIA, KABLE STEROWNICZE I PRZEMYSŁOWE OŚWIETLENIE OŚWIETLENIE WEWNĘTRZNE, OŚWIETLENIE ZEWNĘTRZNE, OŚWIETLENIE PRZEMYSŁOWE, OŚWIETLENIE ARCHITEKTONICZNE, ŹRÓDŁA ŚWIATŁA w SCHRACK STORE PONAD 1000 PRODUKTÓW DLA WYGODY NASZYCH KLIENTÓW SCHRACK STORE to miejsca gdzie znajdziecie Państwo na półkach ponad 1000 produktów z zakresu elektrotechniki, przemysłu, budownictwa, bezpieczeństwa, okablowania, kabli i oświetlenia. W SCHRACK STORE umożliwiamy Państwu dostęp do każdego produktu znajdującego się na półce. W SCHRACK STORE możecie Państwo zapoznać się z każdym produktem nie tylko przy pomocy katalogu i danych technicznych w nim zawartych, ale przede wszystkim można fizycznie poznać każdy z ponad 1000 produktów. Ponadto w każdym oddziale SCHRACK STORE w miłej atmosferze, wykwalifikowany personel obsłuży i doradzi przy wyborze najlepszego dla Państwa rozwiązania. w KOMPETENTNE DORADZTWO w 1000 PRODUKTÓW DOSTĘPNYCH Z PÓŁKI w DOSTĘPNOŚĆ PRODUKTÓW OZNACZONA W KATALOGACH

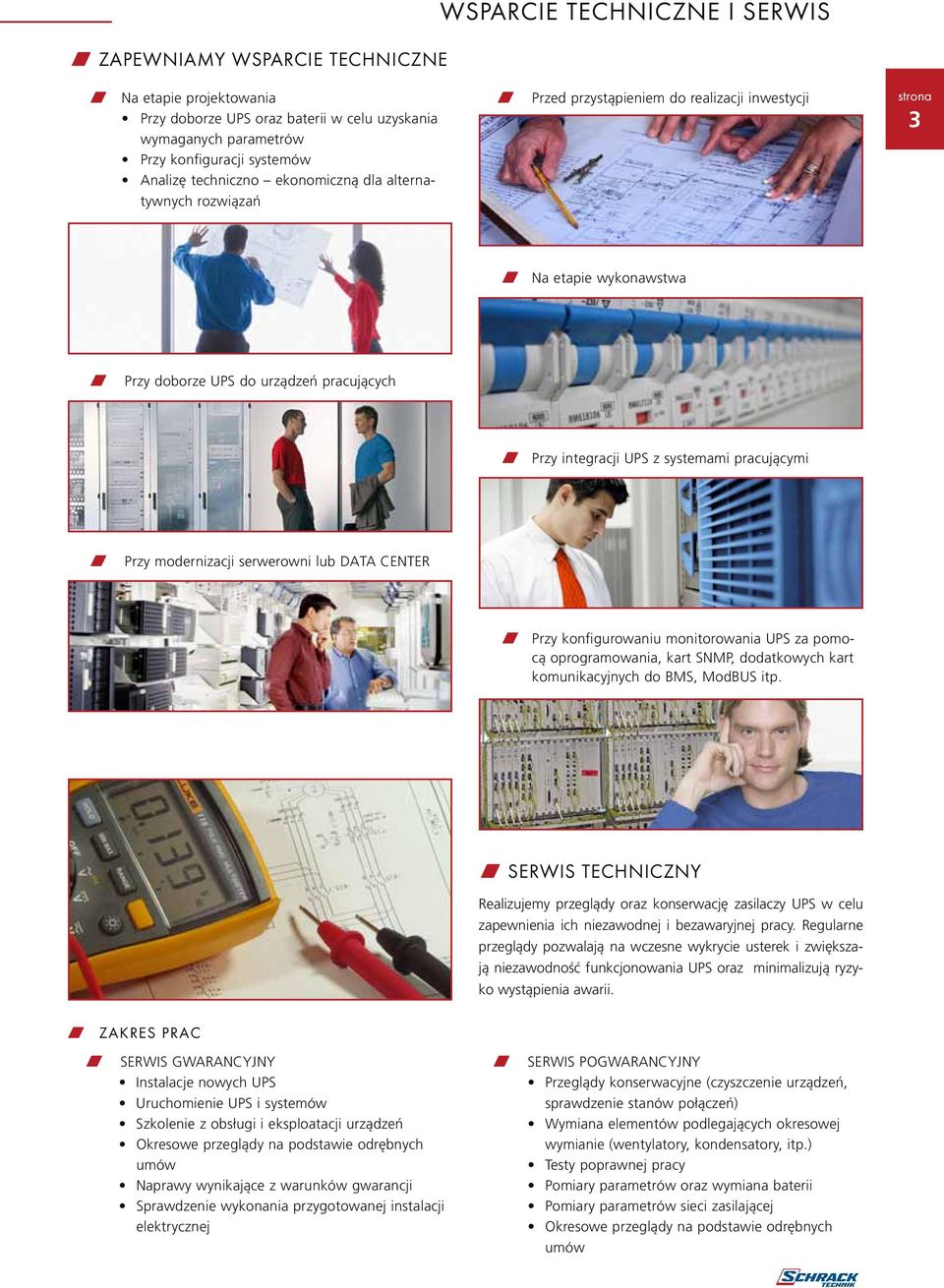

3 w Zapewniamy wsparcie techniczne WSPARCIE TECHNICZNE I SERWIS w Na etapie projektowania Przy doborze UPS oraz baterii w celu uzyskania wymaganych parametrów Przy konfiguracji systemów Analizę techniczno ekonomiczną dla alternatywnych rozwiązań w Przed przystąpieniem do realizacji inwestycji 3 w Na etapie wykonawstwa w Przy doborze UPS do urządzeń pracujących w Przy integracji UPS z systemami pracującymi w Przy modernizacji serwerowni lub DATA CENTER w Przy konfigurowaniu monitorowania UPS za pomocą oprogramowania, kart SNMP, dodatkowych kart komunikacyjnych do BMS, ModBUS itp. w Serwis techniczny Realizujemy przeglądy oraz konserwację zasilaczy UPS w celu zapewnienia ich niezawodnej i bezawaryjnej pracy. Regularne przeglądy pozwalają na wczesne wykrycie usterek i zwiększają niezawodność funkcjonowania UPS oraz minimalizują ryzyko wystąpienia awarii. w Zakres prac w Serwis gwarancyjny Instalacje nowych UPS Uruchomienie UPS i systemów Szkolenie z obsługi i eksploatacji urządzeń Okresowe przeglądy na podstawie odrębnych umów Naprawy wynikające z warunków gwarancji Sprawdzenie wykonania przygotowanej instalacji elektrycznej w Serwis pogwarancyjny Przeglądy konserwacyjne (czyszczenie urządzeń, sprawdzenie stanów połączeń) Wymiana elementów podlegających okresowej wymianie (wentylatory, kondensatory, itp.) Testy poprawnej pracy Pomiary parametrów oraz wymiana baterii Pomiary parametrów sieci zasilającej Okresowe przeglądy na podstawie odrębnych umów

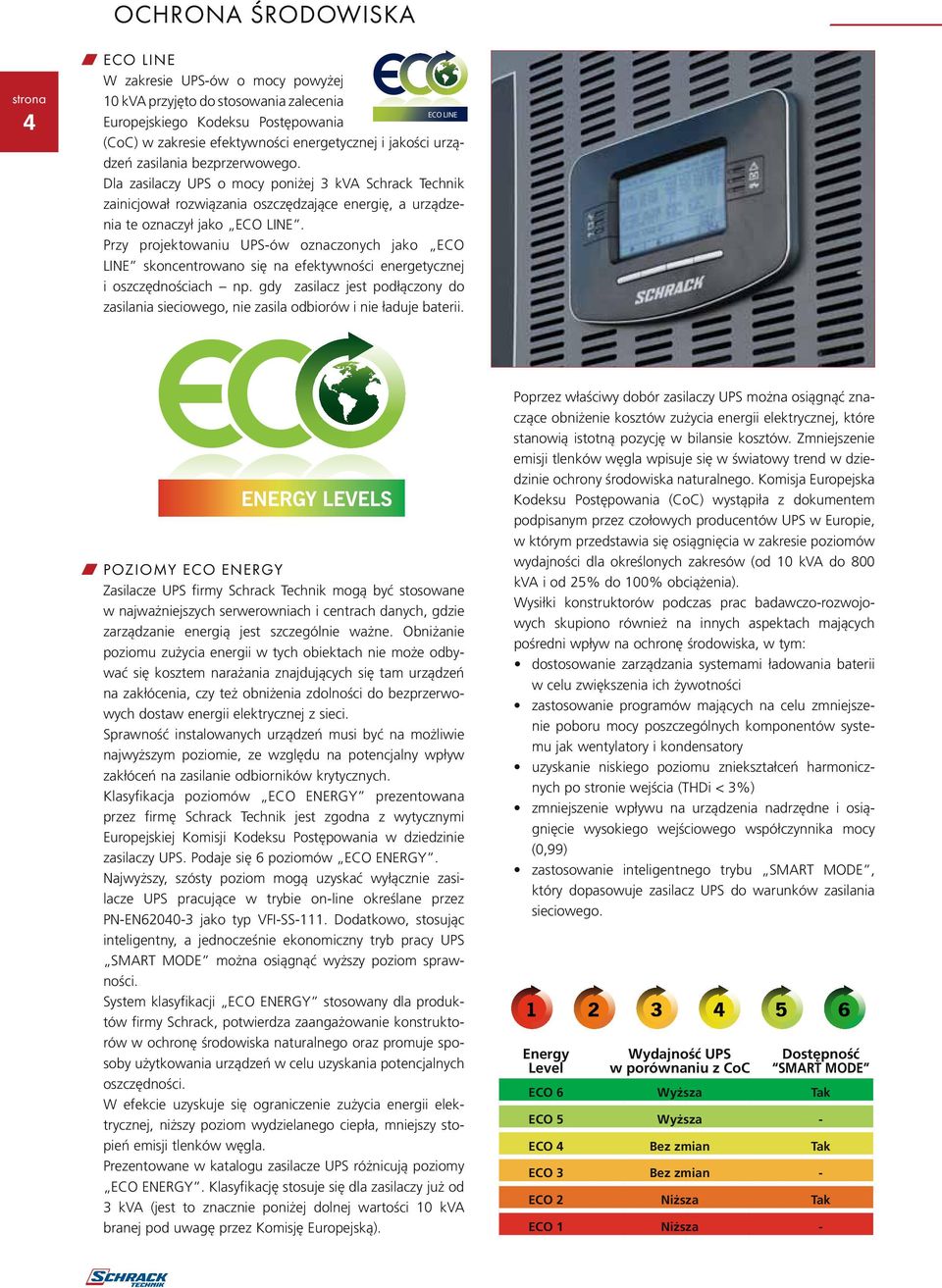

4 ochrona środowiska 4 w eco line W zakresie UPS-ów o mocy powyżej 10 kva przyjęto do stosowania zalecenia ECO LINE Europejskiego Kodeksu Postępowania (CoC) w zakresie efektywności energetycznej i jakości urządzeń zasilania bezprzerwowego. Dla zasilaczy UPS o mocy poniżej 3 kva Schrack Technik zainicjował rozwiązania oszczędzające energię, a urządzenia te oznaczył jako ECO LINE. Przy projektowaniu UPS-ów oznaczonych jako ECO LINE skoncentrowano się na efektywności energetycznej i oszczędnościach np. gdy zasilacz jest podłączony do zasilania sieciowego, nie zasila odbiorów i nie ładuje baterii. w POZIOMY ECO ENERGY Zasilacze UPS firmy Schrack Technik mogą być stosowane w najważniejszych serwerowniach i centrach danych, gdzie zarządzanie energią jest szczególnie ważne. Obniżanie poziomu zużycia energii w tych obiektach nie może odbywać się kosztem narażania znajdujących się tam urządzeń na zakłócenia, czy też obniżenia zdolności do bezprzerwowych dostaw energii elektrycznej z sieci. Sprawność instalowanych urządzeń musi być na możliwie najwyższym poziomie, ze względu na potencjalny wpływ zakłóceń na zasilanie odbiorników krytycznych. Klasyfikacja poziomów ECO ENERGY prezentowana przez firmę Schrack Technik jest zgodna z wytycznymi Europejskiej Komisji Kodeksu Postępowania w dziedzinie zasilaczy UPS. Podaje się 6 poziomów ECO ENERGY. Najwyższy, szósty poziom mogą uzyskać wyłącznie zasilacze UPS pracujące w trybie on-line określane przez PN-EN jako typ VFI-SS-111. Dodatkowo, stosując inteligentny, a jednocześnie ekonomiczny tryb pracy UPS SMART MODE można osiągnąć wyższy poziom sprawności. System klasyfikacji ECO ENERGY stosowany dla produktów firmy Schrack, potwierdza zaangażowanie konstruktorów w ochronę środowiska naturalnego oraz promuje sposoby użytkowania urządzeń w celu uzyskania potencjalnych oszczędności. W efekcie uzyskuje się ograniczenie zużycia energii elektrycznej, niższy poziom wydzielanego ciepła, mniejszy stopień emisji tlenków węgla. Prezentowane w katalogu zasilacze UPS różnicują poziomy ECO ENERGY. Klasyfikację stosuje się dla zasilaczy już od 3 kva (jest to znacznie poniżej dolnej wartości 10 kva branej pod uwagę przez Komisję Europejską). Poprzez właściwy dobór zasilaczy UPS można osiągnąć znaczące obniżenie kosztów zużycia energii elektrycznej, które stanowią istotną pozycję w bilansie kosztów. Zmniejszenie emisji tlenków węgla wpisuje się w światowy trend w dziedzinie ochrony środowiska naturalnego. Komisja Europejska Kodeksu Postępowania (CoC) wystąpiła z dokumentem podpisanym przez czołowych producentów UPS w Europie, w którym przedstawia się osiągnięcia w zakresie poziomów wydajności dla określonych zakresów (od 10 kva do 800 kva i od 25% do 100% obciążenia). Wysiłki konstruktorów podczas prac badawczo-rozwojowych skupiono również na innych aspektach mających pośredni wpływ na ochronę środowiska, w tym: dostosowanie zarządzania systemami ładowania baterii w celu zwiększenia ich żywotności zastosowanie programów mających na celu zmniejszenie poboru mocy poszczególnych komponentów systemu jak wentylatory i kondensatory uzyskanie niskiego poziomu zniekształceń harmonicznych po stronie wejścia (THDi < 3%) zmniejszenie wpływu na urządzenia nadrzędne i osiągnięcie wysokiego wejściowego współczynnika mocy (0,99) zastosowanie inteligentnego trybu SMART MODE, który dopasowuje zasilacz UPS do warunków zasilania sieciowego Energy Level Wydajność UPS w porównaniu z CoC Dostępność Smart Mode ECO 6 Wyższa Tak ECO 5 Wyższa - ECO 4 Bez zmian Tak ECO 3 Bez zmian - ECO 2 Niższa Tak ECO 1 Niższa -

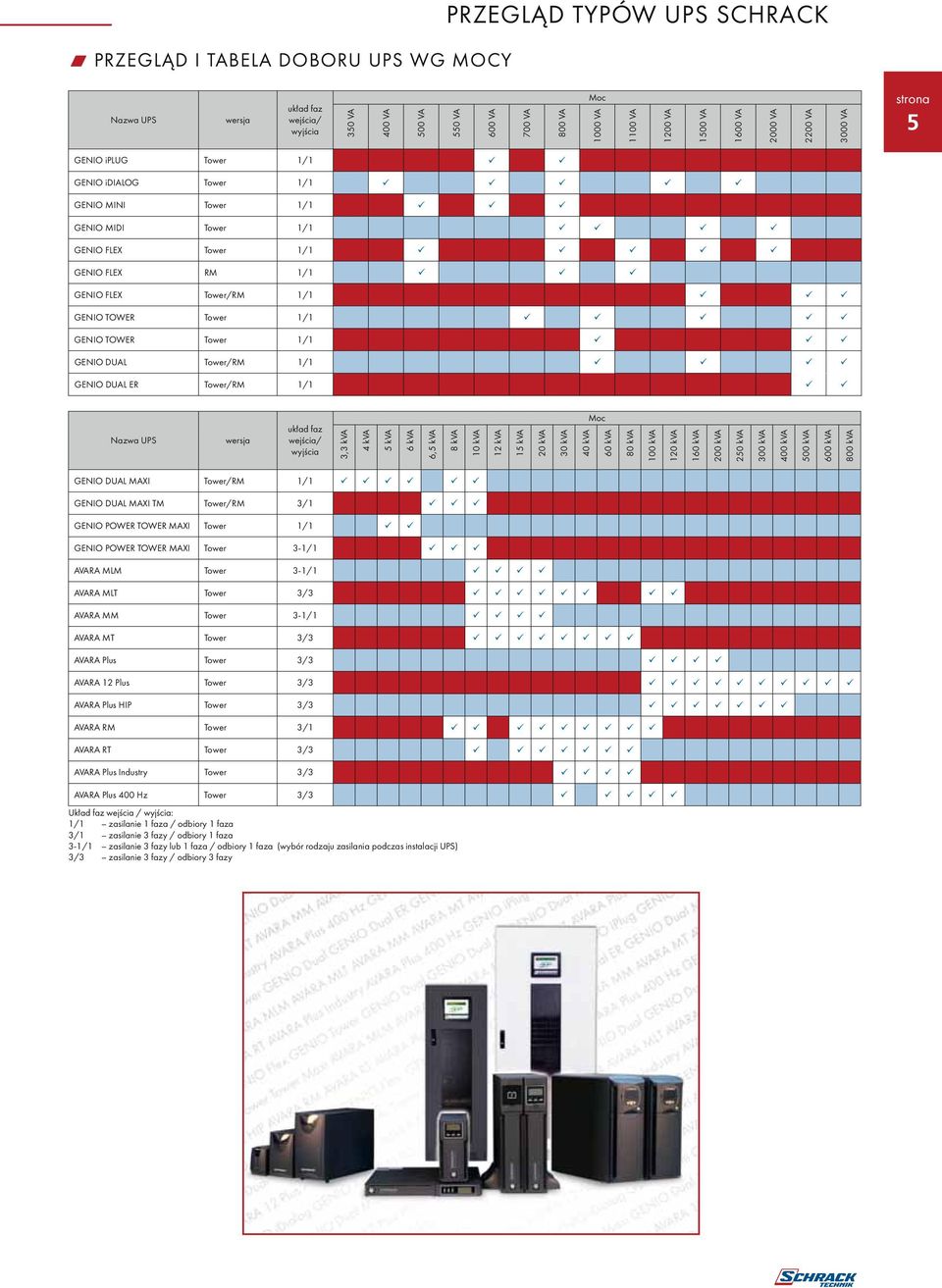

5 w PRZEGLĄD I TABELA DOBORU UPS WG MOCY PRZEGLĄD TYPÓW UPS schrack Nazwa UPS wersja układ faz wejścia/ wyjścia 350 VA 400 VA 500 VA 550 VA 600 VA 700 VA 800 VA Moc 1000 VA 1100 VA 1200 VA 1500 VA 1600 VA 2000 VA 2200 VA 3000 VA 5 GENIO iplug Tower 1/1 GENIO idialog Tower 1/1 GENIO Mini Tower 1/1 GENIO Midi Tower 1/1 GENIO Flex Tower 1/1 GENIO Flex RM 1/1 GENIO Flex Tower/RM 1/1 GENIO Tower Tower 1/1 GENIO Tower Tower 1/1 GENIO Dual Tower/RM 1/1 GENIO Dual ER Tower/RM 1/1 Nazwa UPS wersja układ faz wejścia/ wyjścia 3,3 kva 4 kva 5 kva 6 kva 6,5 kva 8 kva 10 kva 12 kva 15 kva 20 kva 30 kva 40 kva Moc 60 kva 80 kva 100 kva 120 kva 160 kva 200 kva 250 kva 300 kva 400 kva 500 kva 600 kva 800 kva GENIO Dual Maxi Tower/RM 1/1 GENIO Dual Maxi TM Tower/RM 3/1 GENIO Power Tower Maxi Tower 1/1 GENIO Power Tower Maxi Tower 3-1/1 AVARA MLM Tower 3-1/1 AVARA MLT Tower 3/3 AVARA MM Tower 3-1/1 AVARA MT Tower 3/3 AVARA Plus Tower 3/3 AVARA 12 Plus Tower 3/3 AVARA Plus HIP Tower 3/3 AVARA RM Tower 3/1 AVARA RT Tower 3/3 AVARA Plus Industry Tower 3/3 AVARA Plus 400 Hz Tower 3/3 Układ faz wejścia / wyjścia: 1/1 zasilanie 1 faza / odbiory 1 faza 3/1 zasilanie 3 fazy / odbiory 1 faza 3-1/1 zasilanie 3 fazy lub 1 faza / odbiory 1 faza (wybór rodzaju zasilania podczas instalacji UPS) 3/3 zasilanie 3 fazy / odbiory 3 fazy

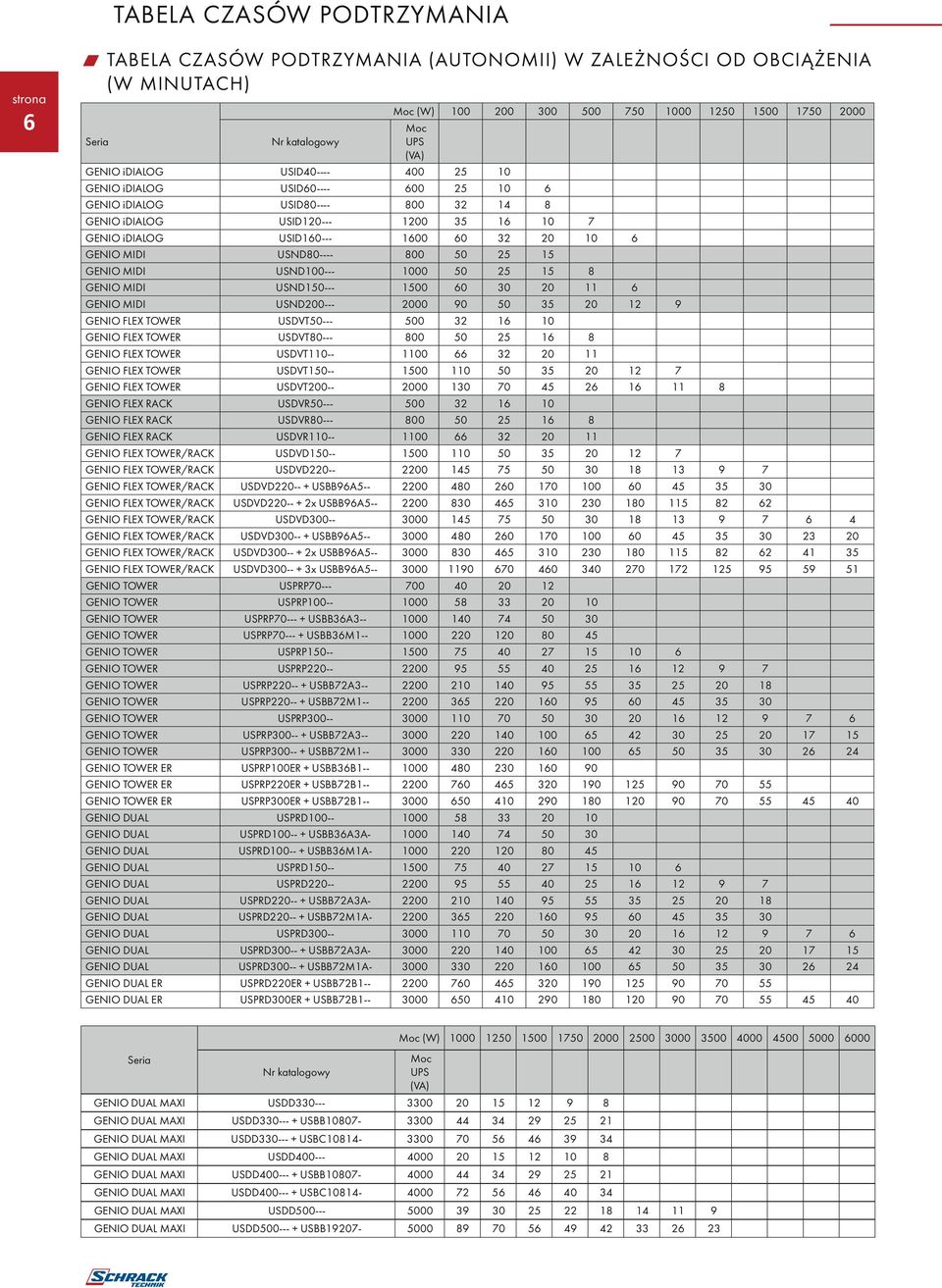

6 Tabela czasów podtrzymania 6 w Tabela czasów podtrzymania (autonomii) w zależności od obciążenia (w minutach) Moc (W) Moc Seria Nr katalogowy UPS (VA) GENIO idialog USID GENIO idialog USID GENIO idialog USID GENIO idialog USID GENIO idialog USID GENIO MIDI USND GENIO MIDI USND GENIO MIDI USND GENIO MIDI USND GENIO FLEX TOWER USDVT GENIO FLEX TOWER USDVT GENIO FLEX TOWER USDVT GENIO FLEX TOWER USDVT GENIO FLEX TOWER USDVT GENIO FLEX RACK USDVR GENIO FLEX RACK USDVR GENIO FLEX RACK USDVR GENIO FLEX TOWER/RACK USDVD GENIO FLEX TOWER/RACK USDVD GENIO FLEX TOWER/RACK USDVD USBB96A GENIO FLEX TOWER/RACK USDVD x USBB96A GENIO FLEX TOWER/RACK USDVD GENIO FLEX TOWER/RACK USDVD USBB96A GENIO FLEX TOWER/RACK USDVD x USBB96A GENIO FLEX TOWER/RACK USDVD x USBB96A GENIO TOWER USPRP GENIO TOWER USPRP GENIO TOWER USPRP USBB36A GENIO TOWER USPRP USBB36M GENIO TOWER USPRP GENIO TOWER USPRP GENIO TOWER USPRP USBB72A GENIO TOWER USPRP USBB72M GENIO TOWER USPRP GENIO TOWER USPRP USBB72A GENIO TOWER USPRP USBB72M GENIO TOWER ER USPRP100ER + USBB36B GENIO TOWER ER USPRP220ER + USBB72B GENIO TOWER ER USPRP300ER + USBB72B GENIO DUAL USPRD GENIO DUAL USPRD USBB36A3A GENIO DUAL USPRD USBB36M1A GENIO DUAL USPRD GENIO DUAL USPRD GENIO DUAL USPRD USBB72A3A GENIO DUAL USPRD USBB72M1A GENIO DUAL USPRD GENIO DUAL USPRD USBB72A3A GENIO DUAL USPRD USBB72M1A GENIO DUAL ER USPRD220ER + USBB72B GENIO DUAL ER USPRD300ER + USBB72B Seria Nr katalogowy GENIO DUAL MAXI USDD GENIO DUAL MAXI USDD USBB GENIO DUAL MAXI USDD USBC GENIO DUAL MAXI USDD GENIO DUAL MAXI USDD USBB GENIO DUAL MAXI USDD USBC Moc (W) GENIO DUAL MAXI USDD Moc UPS (VA) GENIO DUAL MAXI USDD USBB

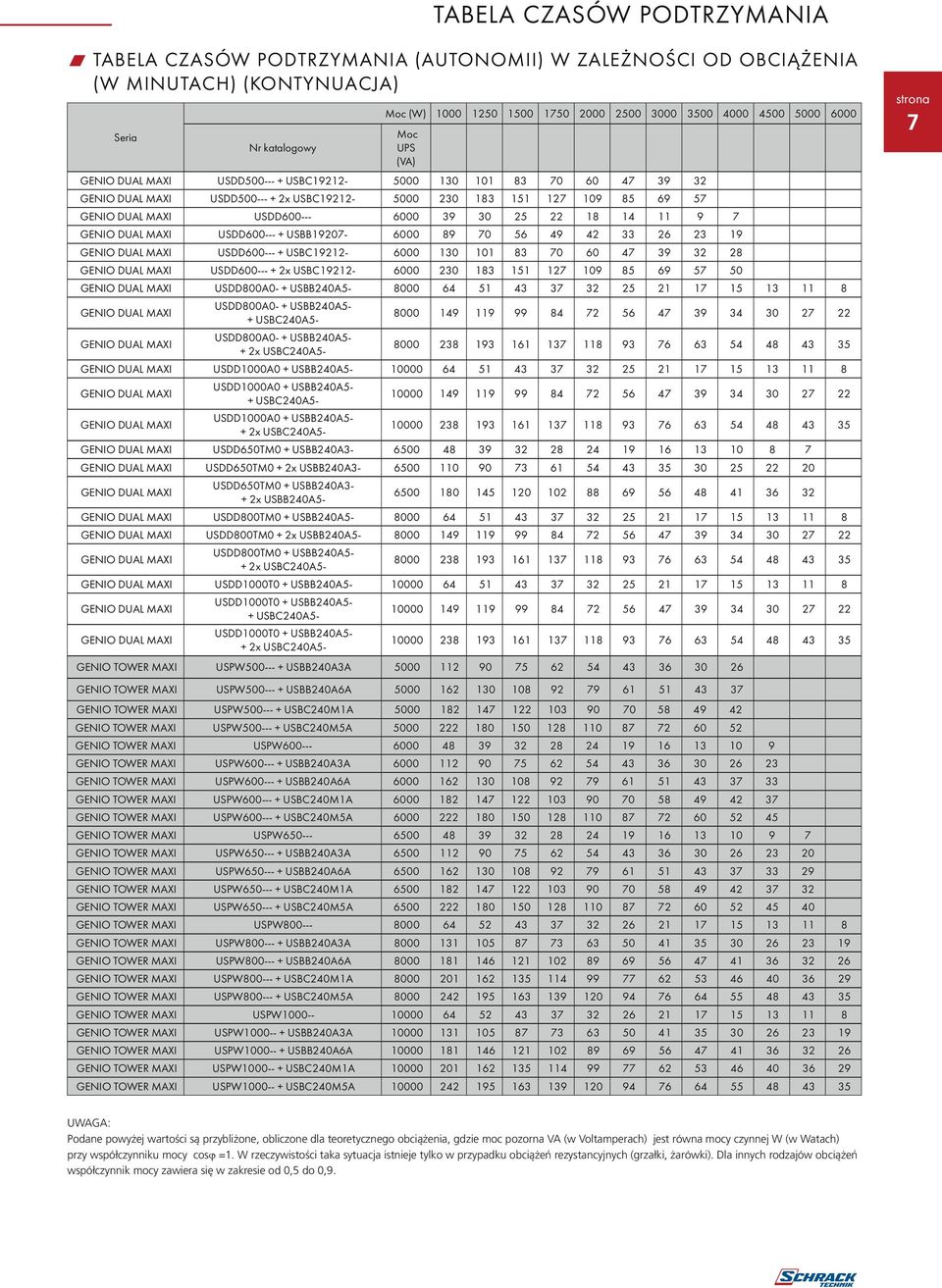

7 Tabela czasów podtrzymania w Tabela czasów podtrzymania (autonomii) w zależności od obciążenia (w minutach) (KONTYNUACJA) Seria Nr katalogowy Moc (W) GENIO DUAL MAXI USDD USBC GENIO DUAL MAXI USDD x USBC Moc UPS (VA) GENIO DUAL MAXI USDD GENIO DUAL MAXI USDD USBB GENIO DUAL MAXI USDD USBC GENIO DUAL MAXI USDD x USBC GENIO DUAL MAXI USDD800A0- + USBB240A GENIO DUAL MAXI GENIO DUAL MAXI USDD800A0- + USBB240A5- + USBC240A5- USDD800A0- + USBB240A5- + 2x USBC240A GENIO DUAL MAXI USDD1000A0 + USBB240A GENIO DUAL MAXI GENIO DUAL MAXI USDD1000A0 + USBB240A5- + USBC240A5- USDD1000A0 + USBB240A5- + 2x USBC240A GENIO DUAL MAXI USDD650TM0 + USBB240A GENIO DUAL MAXI USDD650TM0 + 2x USBB240A GENIO DUAL MAXI USDD650TM0 + USBB240A3- + 2x USBB240A GENIO DUAL MAXI USDD800TM0 + USBB240A GENIO DUAL MAXI USDD800TM0 + 2x USBB240A GENIO DUAL MAXI USDD800TM0 + USBB240A5- + 2x USBC240A GENIO DUAL MAXI USDD1000T0 + USBB240A GENIO DUAL MAXI GENIO DUAL MAXI USDD1000T0 + USBB240A5- + USBC240A5- USDD1000T0 + USBB240A5- + 2x USBC240A GENIO TOWER MAXI USPW USBB240A3A GENIO TOWER MAXI USPW USBB240A6A GENIO TOWER MAXI USPW USBC240M1A GENIO TOWER MAXI USPW USBC240M5A GENIO TOWER MAXI USPW GENIO TOWER MAXI USPW USBB240A3A GENIO TOWER MAXI USPW USBB240A6A GENIO TOWER MAXI USPW USBC240M1A GENIO TOWER MAXI USPW USBC240M5A GENIO TOWER MAXI USPW GENIO TOWER MAXI USPW USBB240A3A GENIO TOWER MAXI USPW USBB240A6A GENIO TOWER MAXI USPW USBC240M1A GENIO TOWER MAXI USPW USBC240M5A GENIO TOWER MAXI USPW GENIO TOWER MAXI USPW USBB240A3A GENIO TOWER MAXI USPW USBB240A6A GENIO TOWER MAXI USPW USBC240M1A GENIO TOWER MAXI USPW USBC240M5A GENIO TOWER MAXI USPW GENIO TOWER MAXI USPW USBB240A3A GENIO TOWER MAXI USPW USBB240A6A GENIO TOWER MAXI USPW USBC240M1A GENIO TOWER MAXI USPW USBC240M5A UWAGA: Podane powyżej wartości są przybliżone, obliczone dla teoretycznego obciążenia, gdzie moc pozorna VA (w Voltamperach) jest równa mocy czynnej W (w Watach) przy współczynniku mocy cosϕ =1. W rzeczywistości taka sytuacja istnieje tylko w przypadku obciążeń rezystancyjnych (grzałki, żarówki). Dla innych rodzajów obciążeń współczynnik mocy zawiera się w zakresie od 0,5 do 0,9.

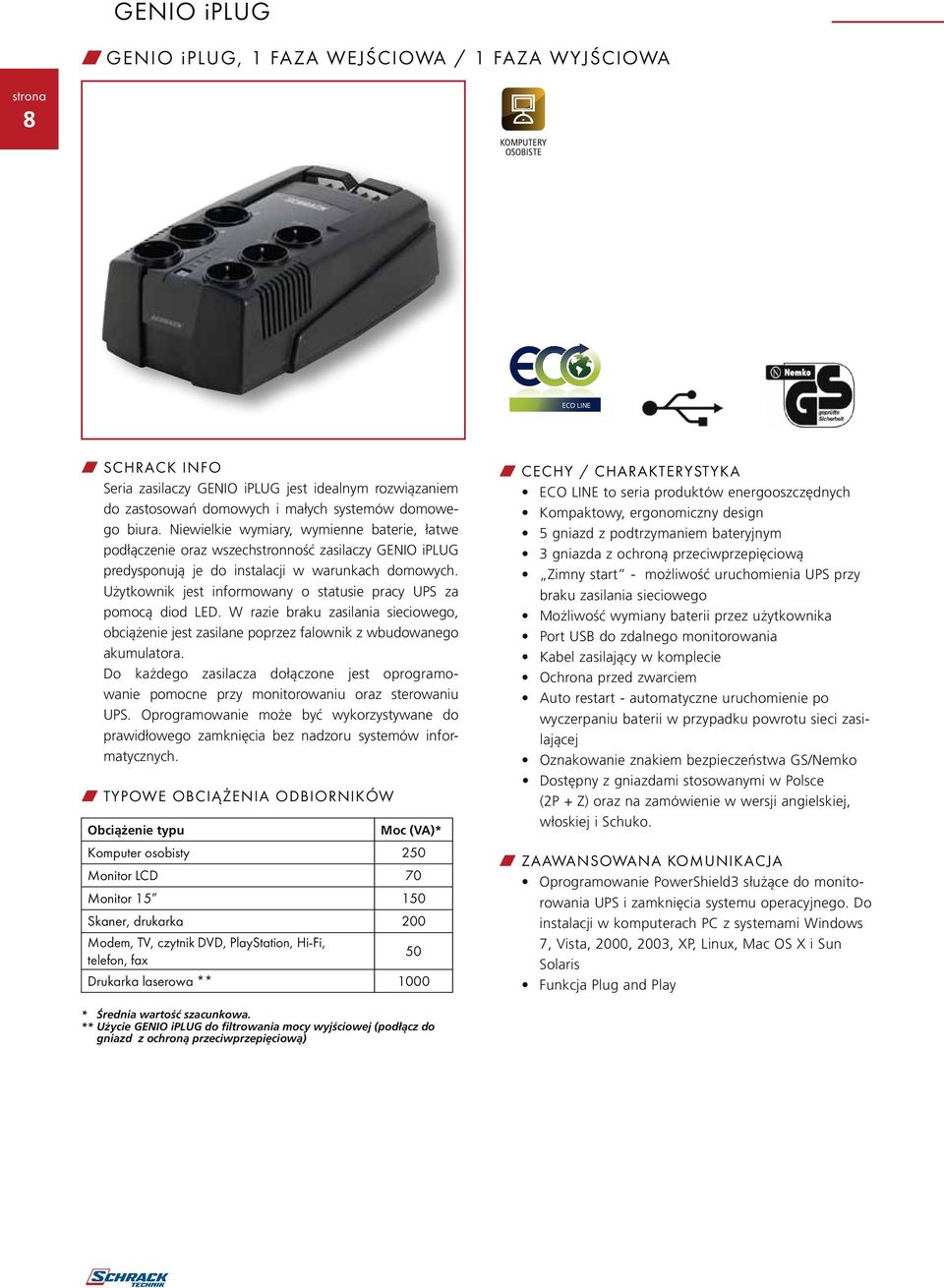

8 genio iplug w genio iplug, 1 faza wejściowa / 1 faza wyjściowa 8 Komputery OSOBISTE ECO LINE w SCHRACK INFO Seria zasilaczy GENIO iplug jest idealnym rozwiązaniem do zastosowań domowych i małych systemów domowego biura. Niewielkie wymiary, wymienne baterie, łatwe podłączenie oraz wszechstronność zasilaczy GENIO iplug predysponują je do instalacji w warunkach domowych. Użytkownik jest informowany o statusie pracy UPS za pomocą diod LED. W razie braku zasilania sieciowego, obciążenie jest zasilane poprzez falownik z wbudowanego akumulatora. Do każdego zasilacza dołączone jest oprogramowanie pomocne przy monitorowaniu oraz sterowaniu UPS. Oprogramowanie może być wykorzystywane do prawidłowego zamknięcia bez nadzoru systemów informatycznych. w TYPOWE OBCIĄŻENIA ODBIORNIKÓW Obciążenie typu Moc (VA)* Komputer osobisty 250 Monitor LCD 70 Monitor Skaner, drukarka 200 Modem, TV, czytnik DVD, PlayStation, Hi-Fi, telefon, fax 50 Drukarka laserowa ** 1000 w CECHY / CHARAKTERYSTYKA ECO LINE to seria produktów energooszczędnych Kompaktowy, ergonomiczny design 5 gniazd z podtrzymaniem bateryjnym 3 gniazda z ochroną przeciwprzepięciową Zimny start - możliwość uruchomienia UPS przy braku zasilania sieciowego Możliwość wymiany baterii przez użytkownika Port USB do zdalnego monitorowania Kabel zasilający w komplecie Ochrona przed zwarciem Auto restart - automatyczne uruchomienie po wyczerpaniu baterii w przypadku powrotu sieci zasilającej Oznakowanie znakiem bezpieczeństwa GS/Nemko Dostępny z gniazdami stosowanymi w Polsce (2P + Z) oraz na zamówienie w wersji angielskiej, włoskiej i Schuko. w ZAAWANSOWANA KOMUNIKACJA Oprogramowanie PowerShield3 służące do monitorowania UPS i zamknięcia systemu operacyjnego. Do instalacji w komputerach PC z systemami Windows 7, Vista, 2000, 2003, XP, Linux, Mac OS X i Sun Solaris Funkcja Plug and Play * Średnia wartość szacunkowa. ** Użycie GENIO iplug do filtrowania mocy wyjściowej (podłącz do gniazd z ochroną przeciwprzepięciową)

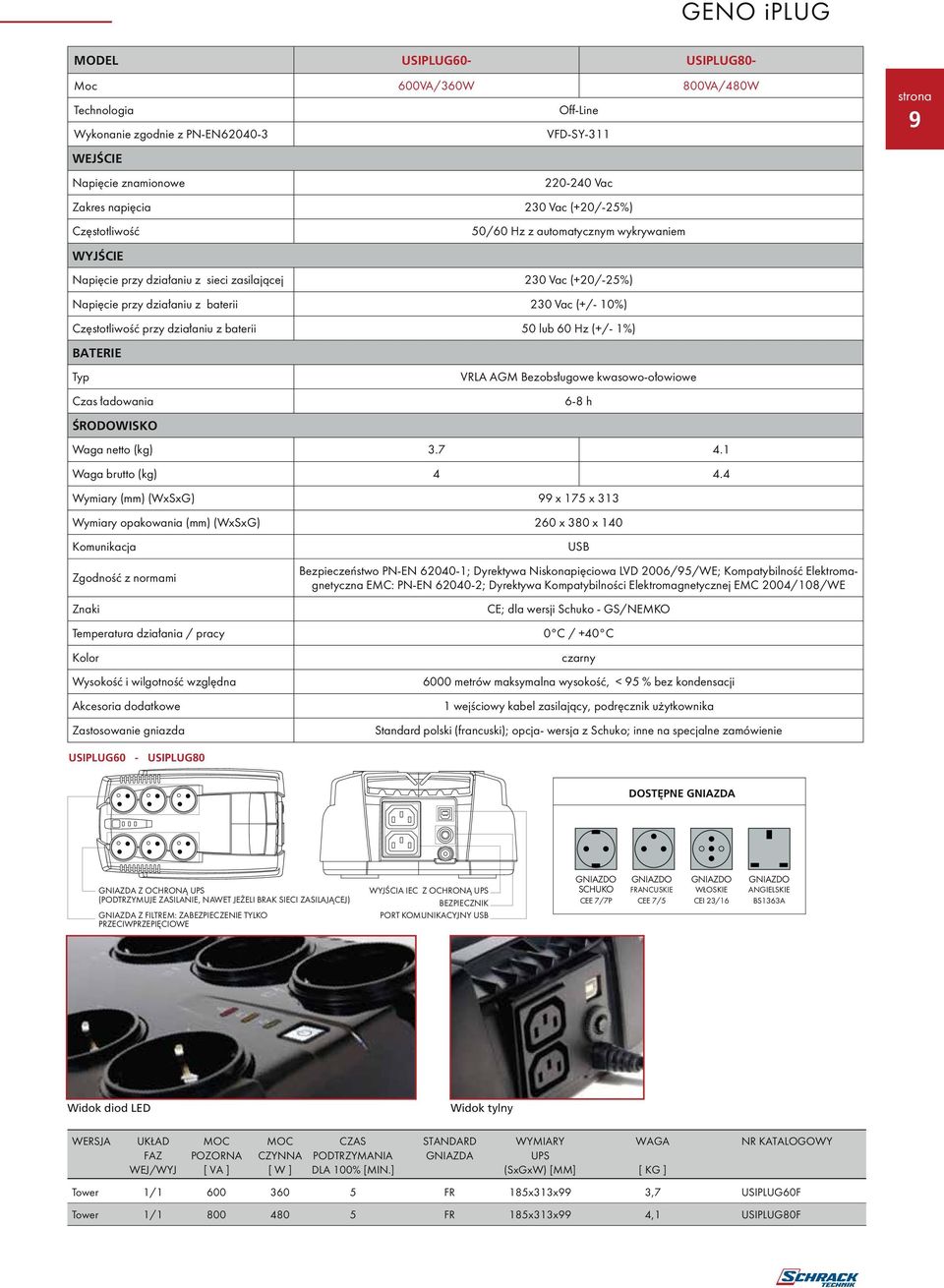

9 Geno iplug MODEL USIPLUG60- USIPLUG80- Moc 600VA/360W 800VA/480W Technologia Off-Line Wykonanie zgodnie z PN-EN VFD-SY WEJŚCIE Napięcie znamionowe Vac Zakres napięcia 230 Vac (+20/-25%) Częstotliwość 50/60 Hz z automatycznym wykrywaniem WYJŚCIE Napięcie przy działaniu z sieci zasilającej 230 Vac (+20/-25%) Napięcie przy działaniu z baterii 230 Vac (+/- 10%) Częstotliwość przy działaniu z baterii 50 lub 60 Hz (+/- 1%) BATERIE Typ Czas ładowania VRLA AGM Bezobsługowe kwasowo-ołowiowe 6-8 h ŚRODOWISKO Waga netto (kg) Waga brutto (kg) Wymiary (mm) (WxSxG) 99 x 175 x 313 Wymiary opakowania (mm) (WxSxG) 260 x 380 x 140 Komunikacja Zgodność z normami Znaki Temperatura działania / pracy Kolor Wysokość i wilgotność względna Akcesoria dodatkowe Zastosowanie gniazda USB Bezpieczeństwo PN-EN ; Dyrektywa Niskonapięciowa LVD 2006/95/WE; Kompatybilność Elektromagnetyczna EMC: PN-EN ; Dyrektywa Kompatybilności Elektromagnetycznej EMC 2004/108/WE CE; dla wersji Schuko - GS/NEMKO 0 C / +40 C czarny 6000 metrów maksymalna wysokość, < 95 % bez kondensacji 1 wejściowy kabel zasilający, podręcznik użytkownika Standard polski (francuski); opcja- wersja z Schuko; inne na specjalne zamówienie USIPLUG60 - USIPLUG80 DOSTĘPNE GNIAZDA GNIAZDA Z OCHRONĄ UPS (PODTRZYMUJE ZASILANIE, NAWET JEŻELI BRAK SIECI ZASILAJĄCEJ) GNIAZDA Z FILTREM: ZABEZPIECZENIE TYLKO PRZECIWPRZEPIĘCIOWE WYJŚCIA IEC Z OCHRONĄ UPS BEZPIECZNIK PORT KOMUNIKACYJNY USB GNIAZDO SCHUKO CEE 7/7P GNIAZDO FRANCUSKIE CEE 7/5 GNIAZDO WŁOSKIE CEI 23/16 GNIAZDO ANGIELSKIE BS1363A Widok diod LED Widok tylny WERSJA UKŁAD MOC MOC CZAS standard WYMIARY waga nr KATALOGOWY F faz POZORNA CZYNNA PODTRZYMANIA gniazda UPS wej/wyj [ VA ] [ W ] DLA 100% [min.] (SxGxW) [MM] [ KG ] Tower 1/ fr 185x313x99 3,7 USIPLUG60F Tower 1/ fr 185x313x99 4,1 USIPLUG80F

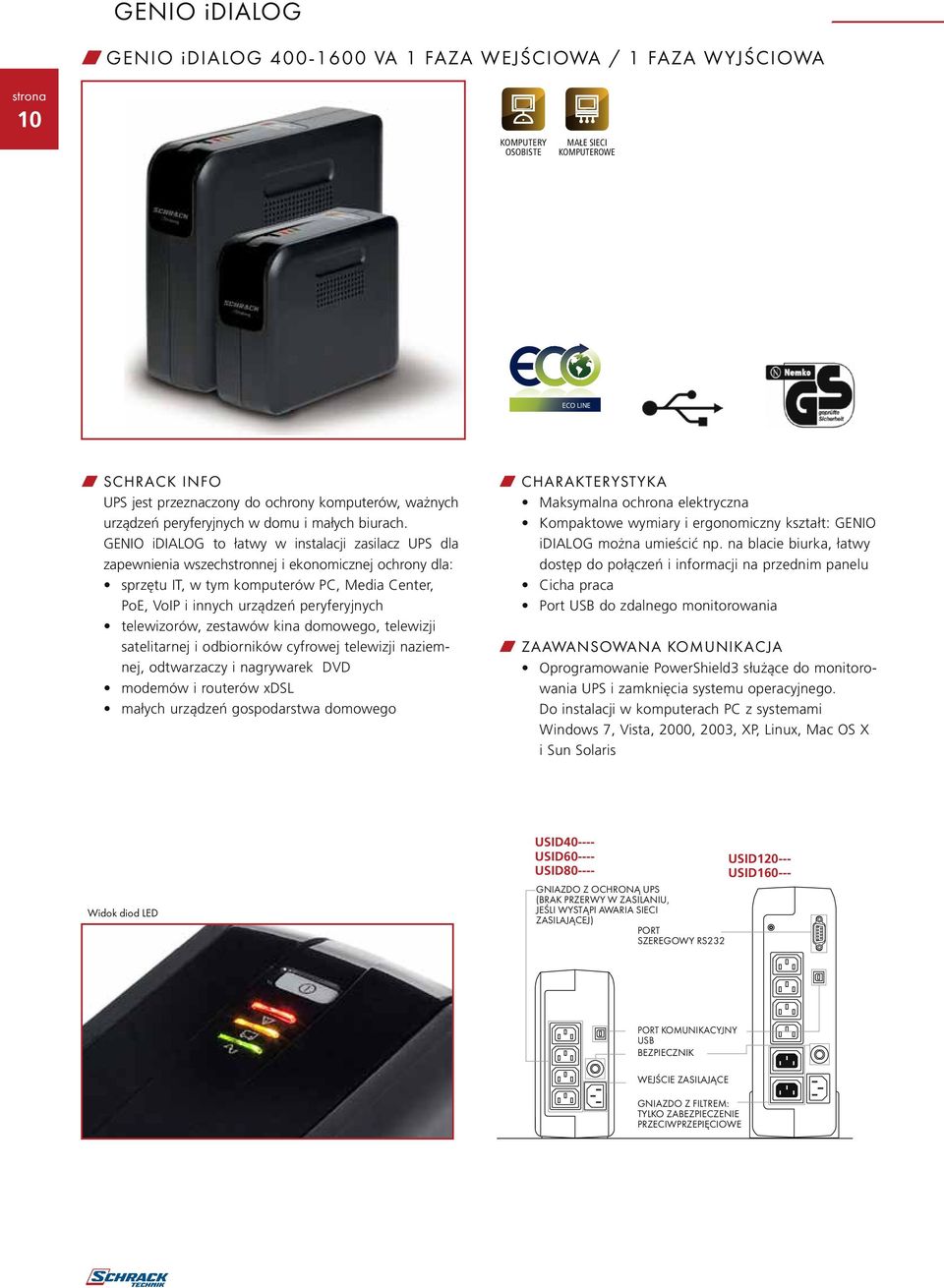

10 GENIO idialog w GENIO idialog VA 1 faza wejściowa / 1 faza wyjściowa 10 Komputery OSOBISTE MAŁE SIECI KOMPUTEROWE ECO LINE w SCHRACK INFO UPS jest przeznaczony do ochrony komputerów, ważnych urządzeń peryferyjnych w domu i małych biurach. GENIO idialog to łatwy w instalacji zasilacz UPS dla zapewnienia wszechstronnej i ekonomicznej ochrony dla: sprzętu IT, w tym komputerów PC, Media Center, PoE, VoIP i innych urządzeń peryferyjnych telewizorów, zestawów kina domowego, telewizji satelitarnej i odbiorników cyfrowej telewizji naziemnej, odtwarzaczy i nagrywarek DVD modemów i routerów xdsl małych urządzeń gospodarstwa domowego w CHARAKTERYSTYKA Maksymalna ochrona elektryczna Kompaktowe wymiary i ergonomiczny kształt: GENIO idialog można umieścić np. na blacie biurka, łatwy dostęp do połączeń i informacji na przednim panelu Cicha praca Port USB do zdalnego monitorowania w ZAAWANSOWANA KOMUNIKACJA Oprogramowanie PowerShield3 służące do monitorowania UPS i zamknięcia systemu operacyjnego. Do instalacji w komputerach PC z systemami Windows 7, Vista, 2000, 2003, XP, Linux, Mac OS X i Sun Solaris Widok diod LED USID USID USID Gniazdo z ochroną UPS (brak przerwy w zasilaniu, jeśli wystąpi awaria sieci zasilającej) Port szeregowy RS232 USID USID Port komunikacyjny USB bezpiecznik Wejście zasilające Gniazdo z filtrem: tylko zabezpieczenie przeciwprzepięciowe

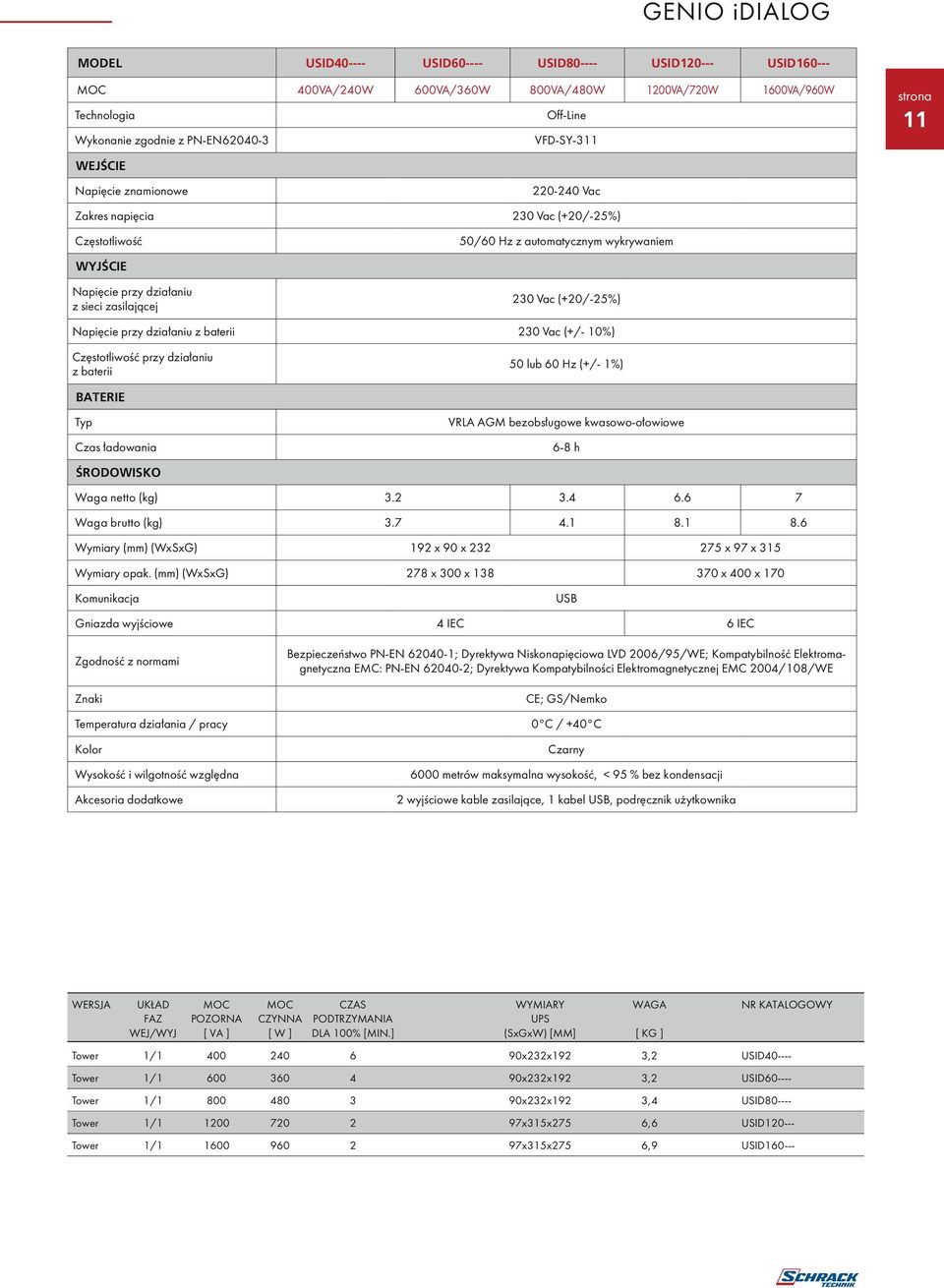

11 GENIO idialog MODEL USID USID USID USID USID MOC 400VA/240W 600VA/360W 800VA/480W 1200VA/720W 1600VA/960W Technologia Off-Line Wykonanie zgodnie z PN-EN VFD-SY WEJŚCIE Napięcie znamionowe Vac Zakres napięcia 230 Vac (+20/-25%) Częstotliwość 50/60 Hz z automatycznym wykrywaniem WYJŚCIE Napięcie przy działaniu z sieci zasilającej 230 Vac (+20/-25%) Napięcie przy działaniu z baterii 230 Vac (+/- 10%) Częstotliwość przy działaniu z baterii 50 lub 60 Hz (+/- 1%) BATERIE Typ Czas ładowania VRLA AGM bezobsługowe kwasowo-ołowiowe 6-8 h ŚRODOWISKO Waga netto (kg) Waga brutto (kg) Wymiary (mm) (WxSxG) 192 x 90 x x 97 x 315 Wymiary opak. (mm) (WxSxG) 278 x 300 x x 400 x 170 Komunikacja USB Gniazda wyjściowe 4 IEC 6 IEC Zgodność z normami Znaki Temperatura działania / pracy Kolor Wysokość i wilgotność względna Akcesoria dodatkowe Bezpieczeństwo PN-EN ; Dyrektywa Niskonapięciowa LVD 2006/95/WE; Kompatybilność Elektromagnetyczna EMC: PN-EN ; Dyrektywa Kompatybilności Elektromagnetycznej EMC 2004/108/WE CE; GS/Nemko 0 C / +40 C Czarny 6000 metrów maksymalna wysokość, < 95 % bez kondensacji 2 wyjściowe kable zasilające, 1 kabel USB, podręcznik użytkownika WERSJA UKŁAD MOC MOC CZAS wymiary waga nr KATALOGOWY F faz POZORNA CZYNNA PODTRZYMANIA UPS wej/wyj [ VA ] [ W ] DLA 100% [min.] (SxGxW) [MM] [ KG ] Tower 1/ x232x192 3,2 USID Tower 1/ x232x192 3,2 USID Tower 1/ x232x192 3,4 USID Tower 1/ x315x275 6,6 USID Tower 1/ x315x275 6,9 USID160---

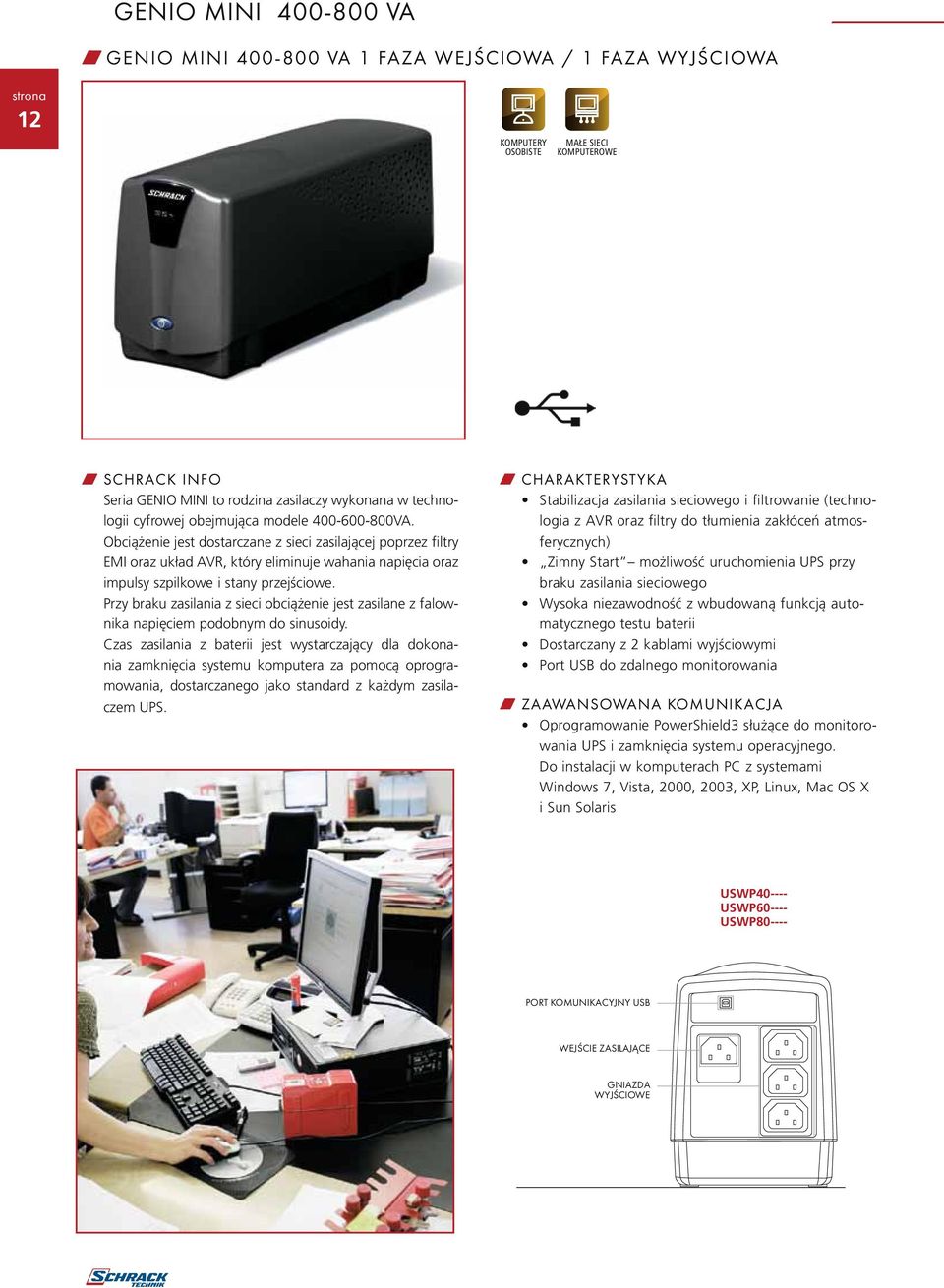

12 GENIO Mini VA w GENIO Mini VA 1 faza wejściowa / 1 faza wyjściowa 12 Komputery OSOBISTE MAŁE SIECI KOMPUTEROWE w SCHRACK INFO Seria GENIO MINI to rodzina zasilaczy wykonana w technologii cyfrowej obejmująca modele VA. Obciążenie jest dostarczane z sieci zasilającej poprzez filtry EMI oraz układ AVR, który eliminuje wahania napięcia oraz impulsy szpilkowe i stany przejściowe. Przy braku zasilania z sieci obciążenie jest zasilane z falownika napięciem podobnym do sinusoidy. Czas zasilania z baterii jest wystarczający dla dokonania zamknięcia systemu komputera za pomocą oprogramowania, dostarczanego jako standard z każdym zasilaczem UPS. w CHARAKTERYSTYKA Stabilizacja zasilania sieciowego i filtrowanie (technologia z AVR oraz filtry do tłumienia zakłóceń atmosferycznych) Zimny Start możliwość uruchomienia UPS przy braku zasilania sieciowego Wysoka niezawodność z wbudowaną funkcją automatycznego testu baterii Dostarczany z 2 kablami wyjściowymi Port USB do zdalnego monitorowania w ZAAWANSOWANA KOMUNIKACJA Oprogramowanie PowerShield3 służące do monitorowania UPS i zamknięcia systemu operacyjnego. Do instalacji w komputerach PC z systemami Windows 7, Vista, 2000, 2003, XP, Linux, Mac OS X i Sun Solaris USWP USWP USWP Port komunikacyjny USB Wejście zasilające GNIAZDA WYJŚCIOWE

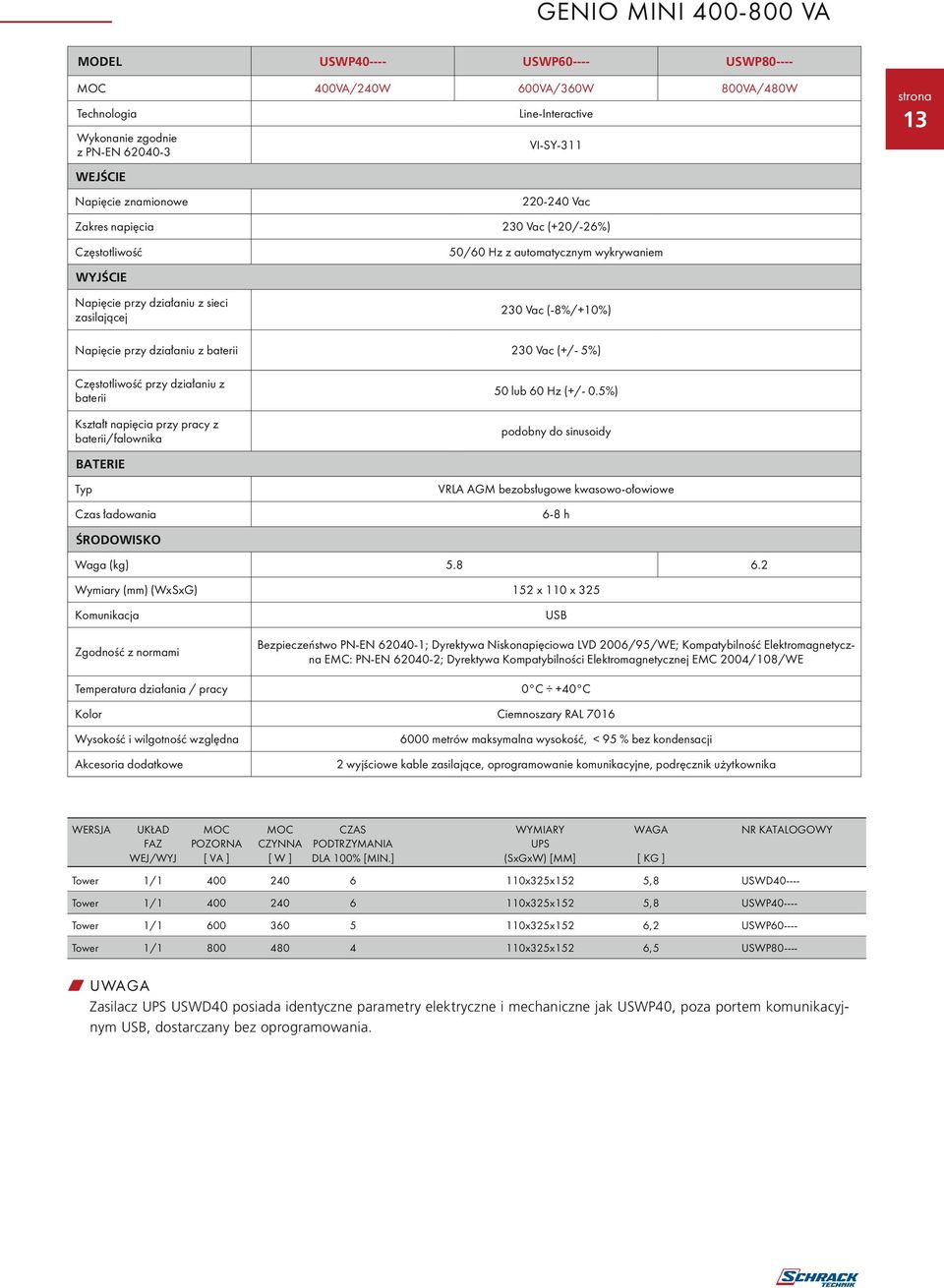

13 genio mini VA MODEL USWP USWP USWP MOC 400VA/240W 600VA/360W 800VA/480W Technologia wykonanie zgodnie z PN-EN WEJŚCIE Napięcie znamionowe Line-Interactive VI-SY Vac 13 Zakres napięcia 230 Vac (+20/-26%) Częstotliwość 50/60 Hz z automatycznym wykrywaniem WYJŚCIE napięcie przy działaniu z sieci zasilającej 230 Vac (-8%/+10%) Napięcie przy działaniu z baterii 230 Vac (+/- 5%) Częstotliwość przy działaniu z baterii kształt napięcia przy pracy z baterii/falownika 50 lub 60 Hz (+/- 0.5%) podobny do sinusoidy BATERIE Typ Czas ładowania VRLA AGM bezobsługowe kwasowo-ołowiowe 6-8 h ŚRODOWISKO Waga (kg) Wymiary (mm) (WxSxG) 152 x 110 x 325 Komunikacja Zgodność z normami Temperatura działania / pracy USB Bezpieczeństwo PN-EN ; Dyrektywa Niskonapięciowa LVD 2006/95/WE; Kompatybilność Elektromagnetyczna EMC: PN-EN ; Dyrektywa Kompatybilności Elektromagnetycznej EMC 2004/108/WE 0 C +40 C Kolor Ciemnoszary RAL 7016 Wysokość i wilgotność względna Akcesoria dodatkowe 6000 metrów maksymalna wysokość, < 95 % bez kondensacji 2 wyjściowe kable zasilające, oprogramowanie komunikacyjne, podręcznik użytkownika WERSJA UKŁAD MOC MOC CZAS wymiary waga nr KATALOGOWY F faz POZORNA CZYNNA PODTRZYMANIA UPS wej/wyj [ VA ] [ W ] DLA 100% [min.] (SxGxW) [MM] [ KG ] Tower 1/ x325x152 5,8 USWD Tower 1/ x325x152 5,8 USWP Tower 1/ x325x152 6,2 USWP Tower 1/ x325x152 6,5 USWP w UWAGA Zasilacz UPS USWD40 posiada identyczne parametry elektryczne i mechaniczne jak USWP40, poza portem komunikacyjnym USB, dostarczany bez oprogramowania.

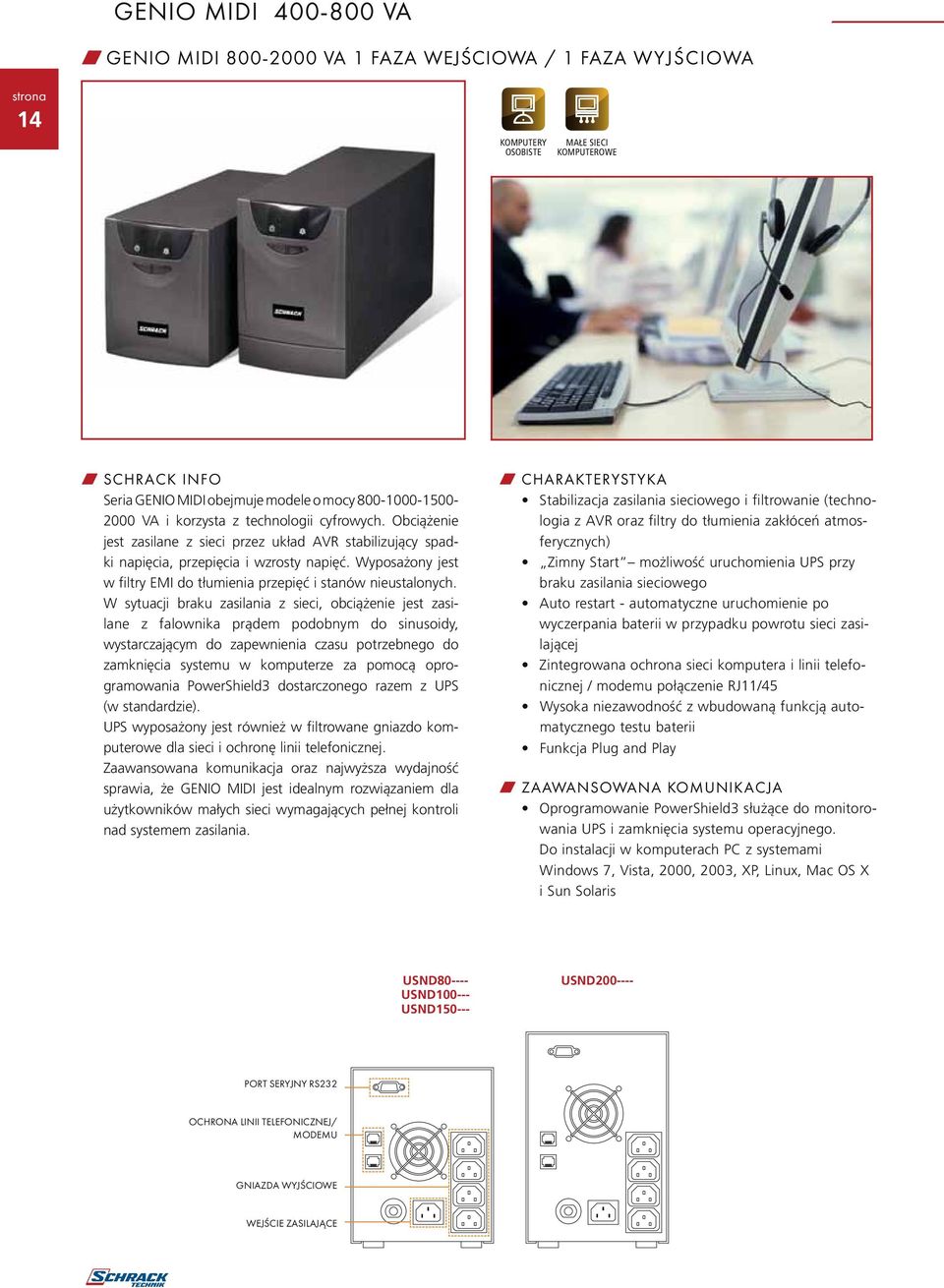

14 GENIO MiDi VA w GENIO Midi VA 1 faza wejściowa / 1 faza wyjściowa 14 Komputery OSOBISTE MAŁE SIECI KOMPUTEROWE w SCHRACK INFO Seria GENIO MIDI obejmuje modele o mocy VA i korzysta z technologii cyfrowych. Obciążenie jest zasilane z sieci przez układ AVR stabilizujący spadki napięcia, przepięcia i wzrosty napięć. Wyposażony jest w filtry EMI do tłumienia przepięć i stanów nieustalonych. W sytuacji braku zasilania z sieci, obciążenie jest zasilane z falownika prądem podobnym do sinusoidy, wystarczającym do zapewnienia czasu potrzebnego do zamknięcia systemu w komputerze za pomocą oprogramowania PowerShield3 dostarczonego razem z UPS (w standardzie). UPS wyposażony jest również w filtrowane gniazdo komputerowe dla sieci i ochronę linii telefonicznej. Zaawansowana komunikacja oraz najwyższa wydajność sprawia, że GENIO MIDI jest idealnym rozwiązaniem dla użytkowników małych sieci wymagających pełnej kontroli nad systemem zasilania. w CHARAKTERYSTYKA Stabilizacja zasilania sieciowego i filtrowanie (technologia z AVR oraz filtry do tłumienia zakłóceń atmosferycznych) Zimny Start możliwość uruchomienia UPS przy braku zasilania sieciowego Auto restart - automatyczne uruchomienie po wyczerpania baterii w przypadku powrotu sieci zasilającej Zintegrowana ochrona sieci komputera i linii telefonicznej / modemu połączenie RJ11/45 Wysoka niezawodność z wbudowaną funkcją automatycznego testu baterii Funkcja Plug and Play w ZAAWANSOWANA KOMUNIKACJA Oprogramowanie PowerShield3 służące do monitorowania UPS i zamknięcia systemu operacyjnego. Do instalacji w komputerach PC z systemami Windows 7, Vista, 2000, 2003, XP, Linux, Mac OS X i Sun Solaris USND USND USND USND 80 USND 100 USND 150 USND USND 200 PORT Port SERYJNY RS232 RS232 OCHRONA LINII TELEFONICZNEJ/ Gniazda ochrony MODEMU przeciwprzepięciowej modem/telefon GNIAZDA Gniazda WYJŚCIOWE wyjściowe WEJŚCIE Gniazdo ZASILAJĄCE wejściowe

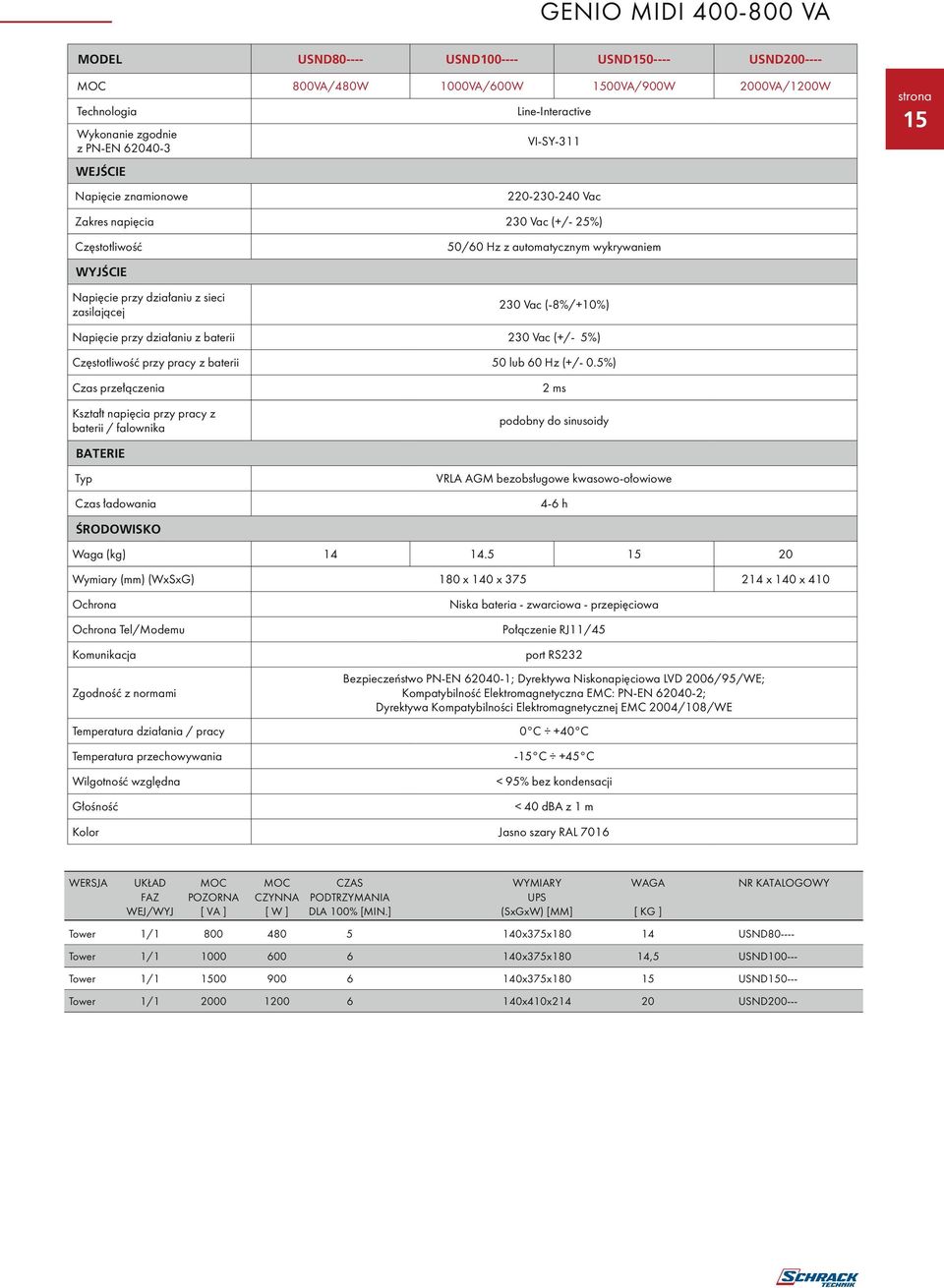

15 genio midi VA MODEL USND USND USND USND MOC 800VA/480W 1000VA/600W 1500VA/900W 2000VA/1200W Technologia wykonanie zgodnie z PN-EN WEJŚCIE Napięcie znamionowe Line-Interactive VI-SY Vac 15 Zakres napięcia 230 Vac (+/- 25%) Częstotliwość 50/60 Hz z automatycznym wykrywaniem WYJŚCIE Napięcie przy działaniu z sieci zasilającej 230 Vac (-8%/+10%) Napięcie przy działaniu z baterii 230 Vac (+/- 5%) Częstotliwość przy pracy z baterii 50 lub 60 Hz (+/- 0.5%) Czas przełączenia Kształt napięcia przy pracy z baterii / falownika 2 ms podobny do sinusoidy BATERIE Typ Czas ładowania VRLA AGM bezobsługowe kwasowo-ołowiowe 4-6 h ŚRODOWISKO Waga (kg) Wymiary (mm) (WxSxG) 180 x 140 x x 140 x 410 Ochrona Ochrona Tel/Modemu Komunikacja Zgodność z normami Temperatura działania / pracy Temperatura przechowywania Wilgotność względna Głośność Niska bateria - zwarciowa - przepięciowa Połączenie RJ11/45 port RS232 Bezpieczeństwo PN-EN ; Dyrektywa Niskonapięciowa LVD 2006/95/WE; Kompatybilność Elektromagnetyczna EMC: PN-EN ; Dyrektywa Kompatybilności Elektromagnetycznej EMC 2004/108/WE 0 C +40 C -15 C +45 C < 95% bez kondensacji < 40 dba z 1 m Kolor Jasno szary RAL 7016 WERSJA UKŁAD MOC MOC CZAS wymiary waga nr KATALOGOWY F faz POZORNA CZYNNA PODTRZYMANIA UPS wej/wyj [ VA ] [ W ] DLA 100% [MIN.] (SxGxW) [MM] [ KG ] Tower 1/ x375x USND Tower 1/ x375x180 14,5 USND Tower 1/ x375x USND Tower 1/ x410x USND200---

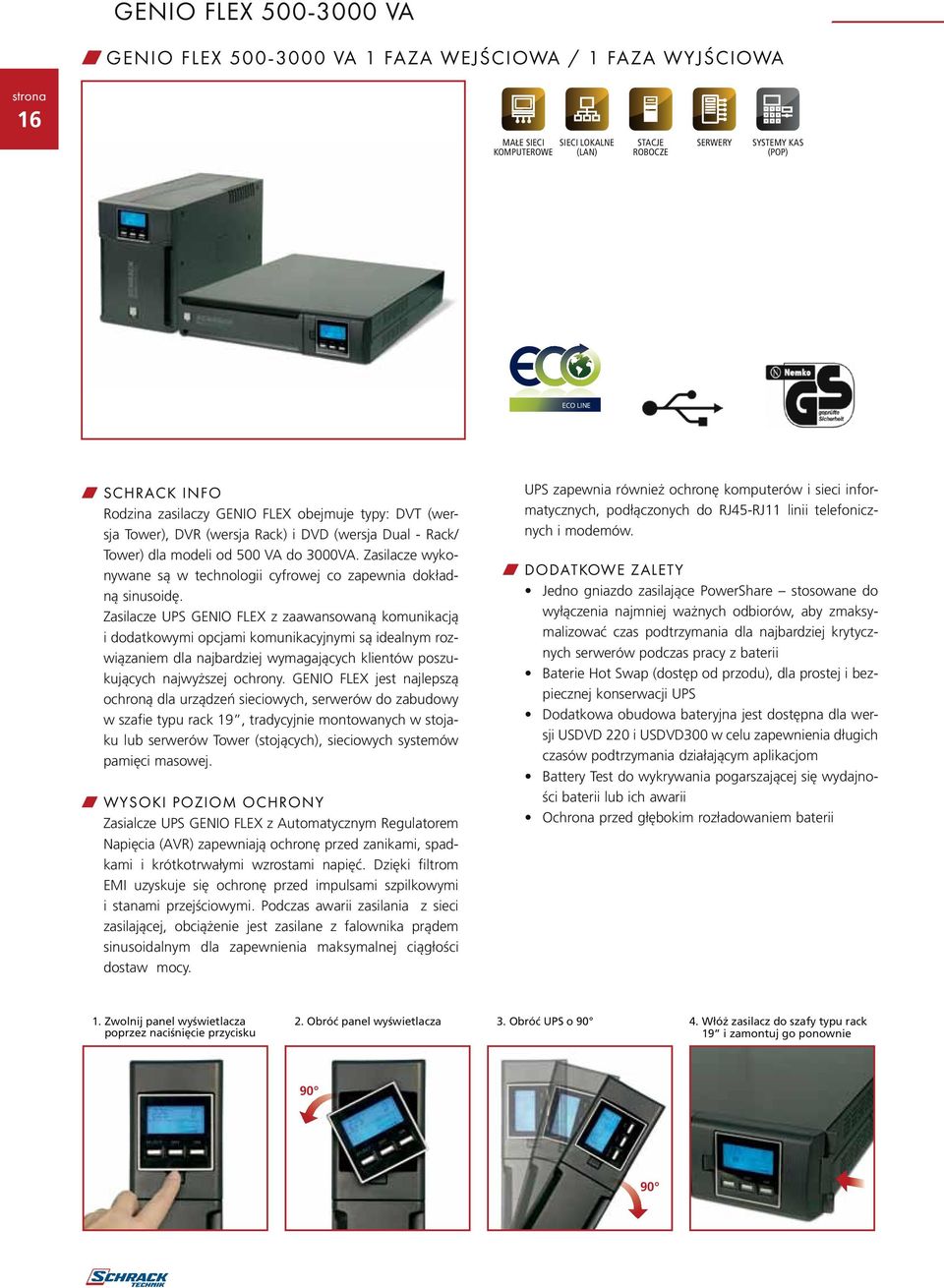

16 genio flex VA w genio flex VA 1 faza wejściowa / 1 faza wyjściowa 16 MAŁE SIECI SIECI LOKALNE KOMPUTEROWE (LAN) Stacje robocze SERWERY Systemy kas (POP) ECO LINE w SCHRACK INFO Rodzina zasilaczy GENIO FLEX obejmuje typy: DVT (wersja Tower), DVR (wersja Rack) i DVD (wersja Dual - Rack/ Tower) dla modeli od 500 VA do 3000VA. Zasilacze wykonywane są w technologii cyfrowej co zapewnia dokładną sinusoidę. Zasilacze UPS GENIO FLEX z zaawansowaną komunikacją i dodatkowymi opcjami komunikacyjnymi są idealnym rozwiązaniem dla najbardziej wymagających klientów poszukujących najwyższej ochrony. GENIO FLEX jest najlepszą ochroną dla urządzeń sieciowych, serwerów do zabudowy w szafie typu rack 19, tradycyjnie montowanych w stojaku lub serwerów Tower (stojących), sieciowych systemów pamięci masowej. w WYSOKI POZIOM OCHRONY Zasialcze UPS GENIO FLEX z Automatycznym Regulatorem Napięcia (AVR) zapewniają ochronę przed zanikami, spadkami i krótkotrwałymi wzrostami napięć. Dzięki filtrom EMI uzyskuje się ochronę przed impulsami szpilkowymi i stanami przejściowymi. Podczas awarii zasilania z sieci zasilającej, obciążenie jest zasilane z falownika prądem sinusoidalnym dla zapewnienia maksymalnej ciągłości dostaw mocy. UPS zapewnia również ochronę komputerów i sieci informatycznych, podłączonych do RJ45-RJ11 linii telefonicznych i modemów. w DODATKOWE ZALETY Jedno gniazdo zasilające PowerShare stosowane do wyłączenia najmniej ważnych odbiorów, aby zmaksymalizować czas podtrzymania dla najbardziej krytycznych serwerów podczas pracy z baterii Baterie Hot Swap (dostęp od przodu), dla prostej i bezpiecznej konserwacji UPS Dodatkowa obudowa bateryjna jest dostępna dla wersji USDVD 220 i USDVD300 w celu zapewnienia długich czasów podtrzymania działającym aplikacjom Battery Test do wykrywania pogarszającej się wydajności baterii lub ich awarii Ochrona przed głębokim rozładowaniem baterii 1. Zwolnij panel wyświetlacza poprzez naciśnięcie przycisku 2. Obróć panel wyświetlacza 3. Obróć UPS o Włóż zasilacz do szafy typu rack 19 i zamontuj go ponownie 90 90

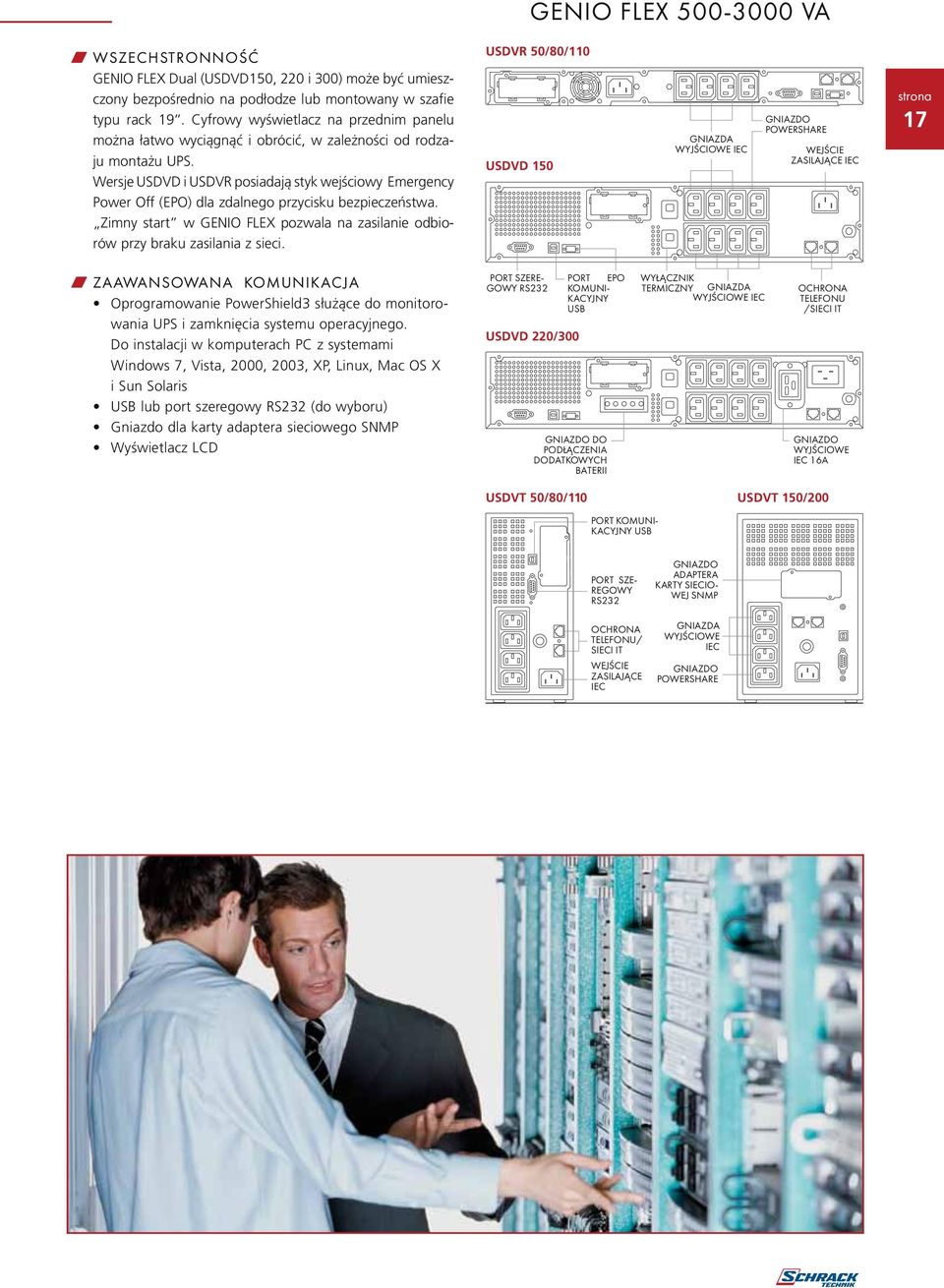

17 genio flex VA w WSZECHSTRONNOŚĆ GENIO FLEX Dual (USDVD150, 220 i 300) może być umieszczony bezpośrednio na podłodze lub montowany w szafie typu rack 19. Cyfrowy wyświetlacz na przednim panelu można łatwo wyciągnąć i obrócić, w zależności od rodzaju montażu UPS. Wersje USDVD i USDVR posiadają styk wejściowy Emergency Power Off (EPO) dla zdalnego przycisku bezpieczeństwa. Zimny start w GENIO FLEX pozwala na zasilanie odbiorów przy braku zasilania z sieci. USDVR 50/80/110 USDVD 150 Gniazda wyjściowe IEC Gniazdo POWERSHARE Wejście zasilające IEC 17 w ZAAWANSOWANA KOMUNIKACJA Oprogramowanie PowerShield3 służące do monitorowania UPS i zamknięcia systemu operacyjnego. Do instalacji w komputerach PC z systemami Windows 7, Vista, 2000, 2003, XP, Linux, Mac OS X i Sun Solaris USB lub port szeregowy RS232 (do wyboru) Gniazdo dla karty adaptera sieciowego SNMP Wyświetlacz LCD Port szeregowy RS232 USDVD 220/300 Port EPO komunikacyjny USB Gniazdo do podłączenia dodatkowych baterii Wyłącznik TERMICZNY Gniazda wyjściowe IEC Ochrona telefonu /sieci IT Gniazdo wyjściowe IEC 16A USDVT 50/80/110 USDVT 150/200 Port komunikacyjny USB Port szeregowy RS232 Ochrona telefonu/ sieci IT Wejście zasilające IEC Gniazdo adaptera karty sieciowej SNMP Gniazda wyjściowe IEC GNIAZDO POWERSHARE

18 genio flex VA 18 Modele w wersji Tower (stojącej) USDVT50--- USDVT80--- USDVT110-- USDVT150-- USDVT200-- MOC 500VA/350W 800VA/540W 1100VA/740W 1500VA/1050W 2000VA/1350W Wymiary (mm) (WxSxG) 235 x 110 x x 110 x x 110 x x 160 x x 160 x 425 Waga (kg) Wtyczka wejścia IEC 1 (10A) 1 (10A) 1 (10A) 1 (10A) 1 (10A) Gniazda wyjściowe IEC 4 (10A) 4 (10A) 4 (10A) 4 (10A) 4 (10A) Modele w wersji RACK 1U i TOWER/RACK (Dual) 2U USDVR50--- USDVR80--- USDVR110-- USDVD150-- USDVD220-- USDVD300-- MOC 500VA/350W 800VA/540W 1100VA/740W 1500VA/1050W 2200VA/1540W 3000VA/2100W Wymiary (mm) (WxSxG) 1U x 19 x 460 1U x 19 x 460 1U x 19 x 460 T 438 x 88 x 582 R 2U x 19 x 582 T 438 x 88 x 582 R 2U x 19 x 582 T 438 x 88 x 582 R 2U x 19 x 582 Waga (kg) Wtyczka wejścia IEC 1 (10A) 1 (10A) 1 (10A) 1 (10A) 1 (16A) 1 (16A) Gniazda wyjściowe IEC 4 (10A) 4 (10A) 4 (10A) 8 (10A) 8 (10A) - 1 (16A) 8 (10A) - 1 (16A) T - wersja Tower, R - wersja Rack Technologia Wykonanie zgodnie z PN-EN Line-Interactive VI-SS-311 WEJŚCIE Napięcie znamionowe 230 Vac (do wyboru 200, 208, 220, 240 V) Zakres napięcia 160 V V Częstotliwość 50/60 Hz z automatycznym wykrywaniem Zakres częstotliwości +/-5% WYJŚCIE Napięcie znamionowe 230 Vac (do wyboru 200, 208, 220, 240 V) Częstotliwość 50 lub 60 Hz z automatycznym wykrywaniem Kształt przebiegu pełna sinusoida BATERIE Typ VRLA AGM bezobsługowe kwasowo-ołowiowe Czas ładowania 4-6 h ŚRODOWISKO Ochrona Przeciążeniowa zwarciowa przepięciowa podnapięciowa temperaturowa niskiego poziomu baterii Komunikacja USB / RS232 / Gniazdo kart komunikacyjnych Zgodność z normami Bezpieczeństwo PN-EN ; Dyrektywa Niskonapięciowa LVD 2006/95/WE; Kompatybilność Elektromagnetyczna EMC: PN-EN ; Dyrektywa Kompatybilności Elektromagnetycznej EMC 2004/108/WE Temperatura działania / pracy 0 C +40 C Temperatura składowania -15 C +45 C Wilgotność względna < 95% bez kondensacji Głośność < 50 dba Kolor Ciemnoszary RAL 7016 Model szafki bateryjnej Modele UPS USBB96A5-- USDVD USDVD 300 Wymiary (mm) W x S x G

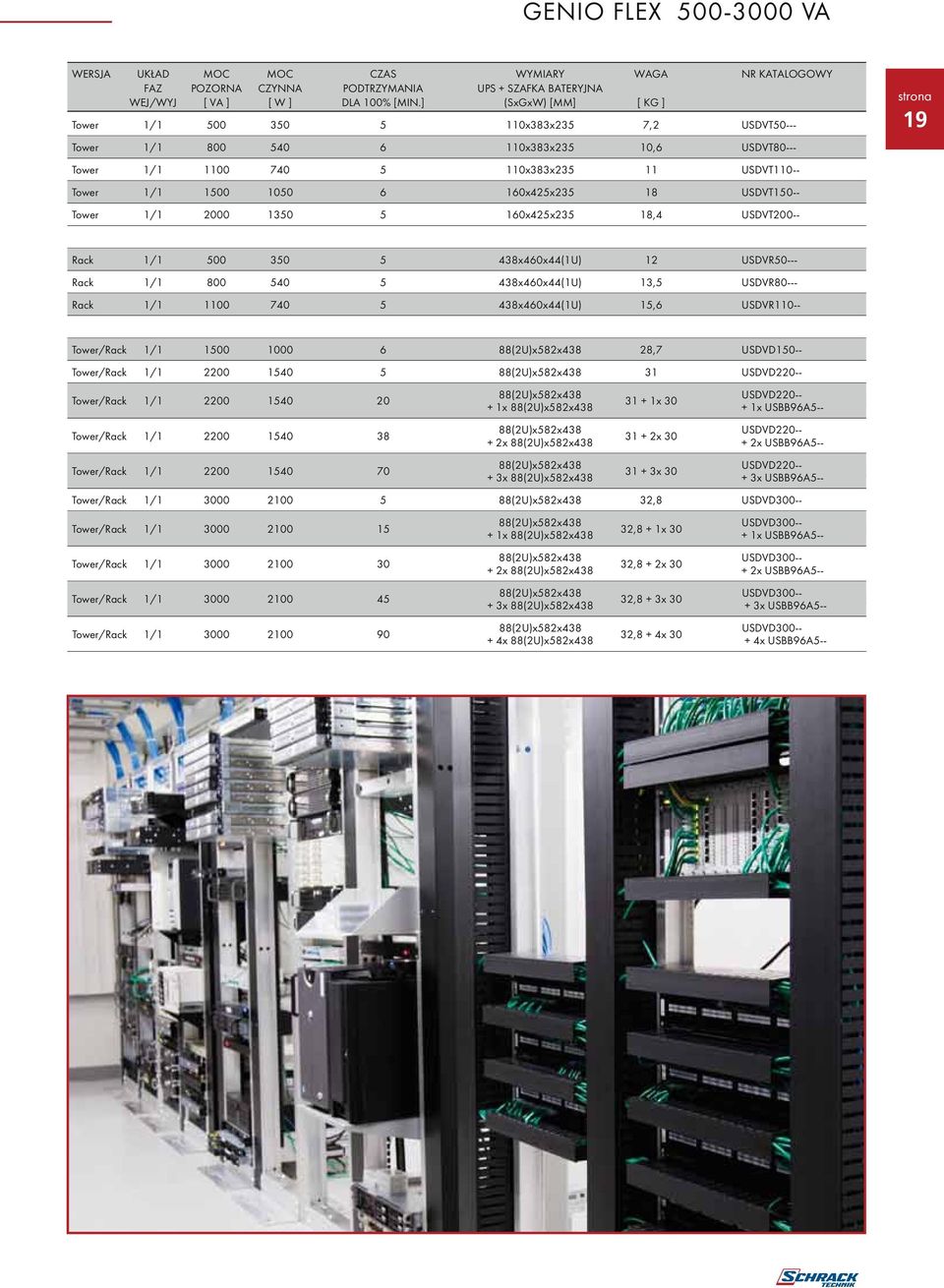

19 genio flex VA WERSJA UKŁAD MOC MOC CZAS wymiary waga nr KATALOGOWY F faz POZORNA CZYNNA PODTRZYMANIA UPS + SZAFKA BATERYJNA wej/wyj [ VA ] [ W ] DLA 100% [min.] (SxGxW) [MM] [ KG ] Tower 1/ x383x235 7,2 USDVT50--- Tower 1/ x383x235 10,6 USDVT80--- Tower 1/ x383x USDVT110-- Tower 1/ x425x USDVT150-- Tower 1/ x425x235 18,4 USDVT Rack 1/ x460x44(1U) 12 USDVR50--- Rack 1/ x460x44(1U) 13,5 USDVR80--- Rack 1/ x460x44(1U) 15,6 USDVR110-- Tower/Rack 1/ (2U)x582x438 28,7 USDVD150-- Tower/Rack 1/ (2U)x582x USDVD220-- Tower/Rack 1/ (2U)x582x438 USDVD x x 88(2U)x582x x USBB96A5-- Tower/Rack 1/ (2U)x582x438 USDVD x x 88(2U)x582x x USBB96A5-- Tower/Rack 1/ (2U)x582x438 USDVD x x 88(2U)x582x x USBB96A5-- Tower/Rack 1/ (2U)x582x438 32,8 USDVD300-- Tower/Rack 1/ (2U)x582x438 USDVD ,8 + 1x x 88(2U)x582x x USBB96A5-- Tower/Rack 1/ (2U)x582x438 USDVD ,8 + 2x x 88(2U)x582x x USBB96A5-- Tower/Rack 1/ (2U)x582x438 USDVD ,8 + 3x x 88(2U)x582x x USBB96A5-- Tower/Rack 1/ (2U)x582x438 USDVD ,8 + 4x x 88(2U)x582x x USBB96A5--

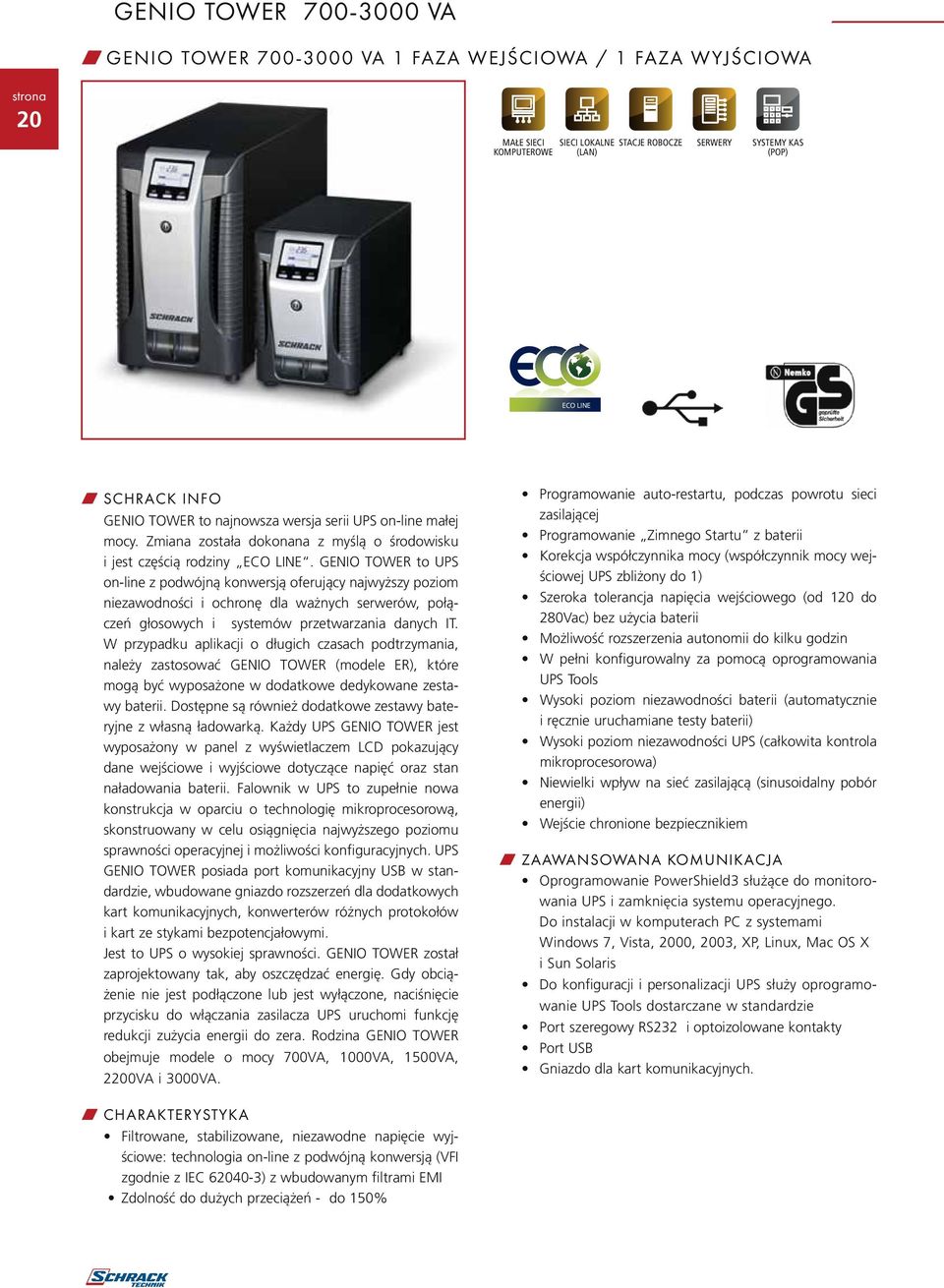

20 genio tower VA w genio tower VA 1 faza wejściowa / 1 faza wyjściowa 20 MAŁE SIECI SIECI LOKALNE Stacje robocze SERWERY Systemy kas KOMPUTEROWE (LAN) (POP) ECO LINE w SCHRACK INFO GENIO TOWER to najnowsza wersja serii UPS on-line małej mocy. Zmiana została dokonana z myślą o środowisku i jest częścią rodziny ECO LINE. GENIO TOWER to UPS on-line z podwójną konwersją oferujący najwyższy poziom niezawodności i ochronę dla ważnych serwerów, połączeń głosowych i systemów przetwarzania danych IT. W przypadku aplikacji o długich czasach podtrzymania, należy zastosować GENIO TOWER (modele ER), które mogą być wyposażone w dodatkowe dedykowane zestawy baterii. Dostępne są również dodatkowe zestawy bateryjne z własną ładowarką. Każdy UPS GENIO TOWER jest wyposażony w panel z wyświetlaczem LCD pokazujący dane wejściowe i wyjściowe dotyczące napięć oraz stan naładowania baterii. Falownik w UPS to zupełnie nowa konstrukcja w oparciu o technologię mikroprocesorową, skonstruowany w celu osiągnięcia najwyższego poziomu sprawności operacyjnej i możliwości konfiguracyjnych. UPS GENIO TOWER posiada port komunikacyjny USB w standardzie, wbudowane gniazdo rozszerzeń dla dodatkowych kart komunikacyjnych, konwerterów różnych protokołów i kart ze stykami bezpotencjałowymi. Jest to UPS o wysokiej sprawności. GENIO TOWER został zaprojektowany tak, aby oszczędzać energię. Gdy obciążenie nie jest podłączone lub jest wyłączone, naciśnięcie przycisku do włączania zasilacza UPS uruchomi funkcję redukcji zużycia energii do zera. Rodzina GENIO TOWER obejmuje modele o mocy 700VA, 1000VA, 1500VA, 2200VA i 3000VA. Programowanie auto-restartu, podczas powrotu sieci zasilającej Programowanie Zimnego Startu z baterii Korekcja współczynnika mocy (współczynnik mocy wejściowej UPS zbliżony do 1) Szeroka tolerancja napięcia wejściowego (od 120 do 280Vac) bez użycia baterii Możliwość rozszerzenia autonomii do kilku godzin W pełni konfigurowalny za pomocą oprogramowania UPS Tools Wysoki poziom niezawodności baterii (automatycznie i ręcznie uruchamiane testy baterii) Wysoki poziom niezawodności UPS (całkowita kontrola mikroprocesorowa) Niewielki wpływ na sieć zasilającą (sinusoidalny pobór energii) Wejście chronione bezpiecznikiem w ZAAWANSOWANA KOMUNIKACJA Oprogramowanie PowerShield3 służące do monitorowania UPS i zamknięcia systemu operacyjnego. Do instalacji w komputerach PC z systemami Windows 7, Vista, 2000, 2003, XP, Linux, Mac OS X i Sun Solaris Do konfiguracji i personalizacji UPS służy oprogramowanie UPS Tools dostarczane w standardzie Port szeregowy RS232 i optoizolowane kontakty Port USB Gniazdo dla kart komunikacyjnych. w CHARAKTERYSTYKA Filtrowane, stabilizowane, niezawodne napięcie wyjściowe: technologia on-line z podwójną konwersją (VFI zgodnie z IEC ) z wbudowanym filtrami EMI Zdolność do dużych przeciążeń - do 150%

21 genio tower VA Wygląd wyświetlacza 21 USPRP220-- USPRP220ER USPRP300-- USPRP300ER USPRP70--- USPRP150-- USPRP100-- USPRP100ER PORT USB Gniazdo portu SZEREGOWEGO Gniazdo komunikacyjne Gniazdo do podłączenia Baterii Zabezpieczenie termiczne wyjścia GniazdA wyjściowe Zabezpieczenie termiczne wejścia Gniazdo wejściowe

22 genio tower VA MODEL USPRP70--- USPRP100-- USPRP100ER USPRP150-- USPRP220-- USPRP220ER USPRP300-- USPRP300ER 22 MOC 700VA/560W 1000VA/800W 1500VA/1200W 2200VA/1760W 3000VA/2400W Technologia Wykonanie zgodnie z PN-EN On-line z podwójną konwersją (True On-line) VFI-SS-111 WEJŚCIE Napięcie znamionowe Zakres napięcia bez użycia baterii Maksymalne dopuszczalne napięcie Vac 140 Vac < U wej < 276 obciążenia / 184 Vac < U wej < % obciążenia 300 Vac Częstotliwość znamionowa 50/60 Hz Zakres częstotliwości +/- 5% Współczynnik mocy > 0.99 Odkształcenia prądu THDi 7% BYPASS Tolerancja napięcia Vac Tolerancja częstotliwości Częstotliwość wybierana (od ±0Hz do ±5Hz) WYJŚCIE Zniekształcenia napięcia przy obciążeniu liniowym / z obciążeniem nieliniowym < 2% / < 4% Częstotliwość 50 Hz lub 60 Hz lub automatyczny wybór Zmiany statyczne ± 1% Zmiany dynamiczne 5% w 20 msec. Kształt przebiegu pełna sinusoida Współczynnik szczytu 3 : 1 Sprawność w trybie ECO Mode i Smart Active 98% BATERIE Typ VRLA AGM bezobsługowe kwasowo-ołowiowe Czas ładowania 2-4 godziny B.D. 2-4 godziny B.D. 2-4 godziny B.D. CZAS PRZECIĄŻENIA 100% < Obciążenie < 110% 2 min. 110% < Obciążenie < 150% 5 sek. Obciążenie > 150% 1 sek. ŚRODOWISKO Waga netto (kg) 10,9 13,3 7 14,8 25,6 10, Waga brutto (kg) 12,5 14,9 8,6 16,4 28,8 13,8 31,2 17,2 Wymiary (mm) (WxSxG) 158 x 422 x x 446 x 333 Wymiary opak. (mm) (WxSxG) 245 x 500 x x 585 x 470 Ochrona przed przepięciem 300 joules Urządzenia do ochrony Nadprądowe przed zwarciem - przepięciami - podnapięciowe - wyłącznik przed zbyt niskim napięciem baterii Komunikacja USB / DB9 z RS232 i stykami bezpotencjałowymi / Gniazdo kart komunikacyjnych Zgodność z normami Temperatura otoczenia Wilgotności względna Kolor Poziom głośności Wyposażenie standardowe Bezpieczeństwo PN-EN ; Dyrektywa Niskonapięciowa LVD 2006/95/WE; Kompatybilność Elektromagnetyczna EMC: PN-EN ; Dyrektywa Kompatybilności Elektromagnetycznej EMC 2004/108/WE 0 C / +40 C < 95% bez kondensacji czarny < 40 dba z 1 m Kabel zasilający, kabel szeregowy, kabel USB, instrukcję bezpieczeństwa, oprogramowanie na płycie CD-ROM

23 genio tower VA Model obudowy bateryjnej USBB36A3-- / USBB36M1-- USBB72A3-- / USBB72M1-- MODELE UPS USPRP100-- USPRP220-- /USPRP220ER USPRP300-- / USPRP300ER 23 Wymiary (mm) W x S x G WERSJA UKŁAD MOC MOC CZAS wymiary waga nr KATALOGOWY F faz POZORNA CZYNNA PODTRZYMANIA UPS + SZAFKA BATERYJNA wej/wyj [ VA ] [ W ] DLA 100% [min.] (SxGxW) [MM] [ KG ] Tower 1/ x422x235 10,9 USPRP70--- Tower 1/ x422x235 13,3 USPRP100-- Tower 1/ Tower 1/ x422x x422x x422x x422x235 13,3 + 12,2 13,3 + 19,3 USPRP USBB36A3-- USPRP USBB36M1-- Tower 1/ x422x235 14,8 USPRP150-- Tower 1/ x446x333 25,6 USPRP220-- Tower 1/ Tower 1/ x446x x446x x446x x446x333 25,6 + 23,5 25,6 + 37,8 USPRP USBB72A3-- USPRP USBB72M1-- Tower 1/ x446x USPRP300-- Tower 1/ Tower 1/ GENIO TOWER ER 190x446x x446x x446x x446x , ,8 USPRP USBB72A3-- USPRP USBB72M1-- Tower 1/ x422x235 7 USPRP100ER Tower 1/ x422x x655x USPRP100ER + USBB36B1-- Tower 1/ x446x333 10,6 USPRP220ER Tower 1/ x446x x655x630 10, USPRP220ER + USBB72B1-- Tower 1/ x446x USPRP300ER Tower 1/ Tower 1/ x446x x655x x446x x 215x655x x 63 USPRP300ER + USBB72B1-- USPRP300ER + 2x USBB72B1--

24 genio Dual VA w genio Dual VA 1 faza wejściowa / 1 faza wyjściowa 24 SIECI LOKALNE (LAN) SERWERY CENTRA DANYCH KASY FISKALNE URZĄDZENIA TELEKOMUNIKA- CYJNE STEROWNIKI PRZEMYSŁOWE SYSTEMY BEZPIECZEŃSTWA (Oświetlenie/ Alarmy) ECO LINE w SCHRACK INFO GENIO DUAL jest to UPS on-line z podwójną konwersją. GENIO DUAL jest przeznaczony do zasilania ważnych obciążeń, takich jak serwery, systemy pamięci masowej, urządzeń telefonicznych, systemów medycznych i zastosowań przemysłowych. UPS jest idealnym rozwiązaniem dla serwerów typu Blade ze współczynnikiem poboru mocy bliskim jedności (1). UPS może być używany jako UPS Tower (stojący) lub w szafie typu rack 19 (zajmuje wysokość 2U). GENIO DUAL posiada nowoczesny wygląd, funkcjonalny wybór formatów i reprezentuje najnowszą technologię. W trybie pracy on-line UPS może osiągnąć sprawność do 92%. UPS stosowany dla aplikacji wymagających ciągłości działania i długich czasów podtrzymania. GENIO DUAL może być zainstalowany z dodatkowymi modułami bateryjnymi (modele ER), z własnymi wewnętrznymi ładowarkami dla zapewnienia krótkiego czasu ładowania baterii. UPS zawiera również funkcję wyłączania mocy, spotykaną w innych UPS serii ECO Line. w UPROSZCZONA INSTALACJA UPS Tower lub Rack: GENIO DUAL może być instalowany jako stojący (Tower) lub jako UPS Rack do montażu w szafach typu rack 19. Z przodu posiada panel wyświetlacza, który można obracać o 90. Cicha praca (<40dBA): UPS można zainstalować w każdym środowisku, dzięki wysokiej częstotliwości i cyfrowo sterowanemu falownikowi PWM. Elementy UPS są przystosowane do pracy w temperaturze do 40 C i nie podlegają zmianom w czasie pracy podczas eksploatacji w normalnej temperaturze PowerShare: gniazda wyjściowe GENIO DUAL mogą być tak zaprogramowane, aby odłączyć mniej krytyczne odbiory, przy braku sieci zasilającej. w TRYBY PRACY GENIO DUAL można programować zdalnie za pomocą oprogramowania lub ustawić ręcznie na przednim panelu wyświetlacza. Dostępne tryby pracy: On Line: ochrona maksymalnej mocy i jakości przebiegu napięcia wyjściowego ECO: zwiększenie sprawności działania do 98% oraz zapewnienie ochrony odbiorników Smart Active: UPS automatycznie dokonuje wyboru trybu pracy - ECO lub on-line w zależności od niezawodności i jakości lokalnej sieci elektrycznej Konwerter częstotliwości: z 50 na 60 Hz lub 60 na 50 Hz Wyjmij panel wyświetlacza 2. Obróć panel wyświetlacza i wstaw go w odpowiedniej pozycji Obróć o 90º UPS 4. Połóż na półce lub zamontuj w szafie typu rack 19

25 w ZAAWANSOWANA KOMUNIKACJA GENIO DUAL zapewnia maksymalną elastyczność w zakresie integracji z dowolnym systemem komunikacyjnym. Oprogramowanie PowerShield3 służące do monitorowania UPS i zamknięcia systemu operacyjnego. Do instalacji w komputerach PC z systemami Windows 7, Vista, 2000, 2003, XP, Linux, Mac OS X i Sun Solaris UPS Tools oprogramowanie do konfiguracji i personalizacji dostarczane w standardzie. Port RS232 i optoizolowane styki. Port USB Gniazdo dla kart komunikacyjnych, takich jak Modbus / Jbus, TCP / IP, SNMP i styków przekaźnikowych w WYSOKA JAKOŚĆ NAPIĘCIA WYJŚCIOWEGO Nawet dla zakłóconego wejścia (dla obciążeń IT ze współczynnikiem szczytu do 3:1) Wysoki prąd zwarcia przy pracy z bypassem Wysoka zdolność do przeciążeń: 150% z falownika (nawet gdy brak zasilania sieciowego) Filtrowane, stabilizowane, niezawodne (Technologia On Line z podwójną konwersją VFI zgodnie z EN ), standardowo z filtrami do tłumienia zakłóceń Wejściowy współczynnik korekcji mocy: współczynnik mocy UPS zbliżony jest do 1 i zapewnia sinusoidalny pobór prądu genio Dual VA w POZOSTAŁE FUNKCJE Napięcie wyjściowe ( V) może być wybierane za pomocą oprogramowania Auto-restart przy powrocie zasilania sieciowego (wybierany za pomocą oprogramowania) Stand-by na bypass: gdy urządzenie jest wyłączane automatycznie przechodzi na tryb bypass z ładowaniem baterii Przy braku obciążenia następuje załączenie Power- Off w celu oszczędzania energii Ostrzeżenie przed niskim poziomem naładowania baterii Opóźnienie włączenia Power-on Pełna kontrola mikroprocesorowa Automatyczny bypass bezprzerwowy Status pracy, pomiary i alarmy dostępne są na przednim panelu wyświetlacza LCD Aktualizacja oprogramowania UPS za pośrednictwem PC Zabezpieczenie wejścia z wyłącznikiem termicznym resetowanym przez użytkownika (do 1500VA) Zabezpieczenie Back-feed napięcia z UPS Opcja ręcznego przełączania na bypass USPRD w WYSOKI POZIOM NIEZAWODNOŚCI BATERII Automatyczny i ręczny test baterii Baterie Hot Swap z możliwością wymiany przez użytkownika Nieograniczone przedłużenie czasu pracy z baterii przy użyciu dodatkowych modułów baterii USPRD150-- Gniazdo wejściowe Termiczne zabezpieczenie wejścia Podłączenie awaryjnego wyłącznika (ESD) USPRD220-- /USPRD220ER USPRD300-- /USPRD300ER Podłączenie dodatkowych baterii GniazdA Gniazdo wejściowe zasilające Gniazdo portu seryjnego RS 232 obudowa BATERYJNA PORT USB Wersja Rack

26 genio Dual VA MODEL USPRD100-- USPRD150-- USPRD220-- USPRD220 ER USPRD300-- USPRD300ER 26 MOC 1000VA/900W 1500VA/1350W 2200VA/1980W 2200VA/1760W 3000VA/2700W 3000VA/2400W Technologia wykonanie zgodnie z PN-EN WEJŚCIE Napięcie znamionowe On-line z podwójną konwersją (True On-line) VFI-SS Vac Zakres napięcia bez użycia baterii maksymalne dopuszczalne napięcie 140 Vac < U wej < 276 obciążenia / 184 Vac < U wej < % obciążenia 300 V Częstotliwość znamionowa 50/60 Hz Zakres częstotliwości +/- 5% Współczynnik mocy > 0.98 Odkształcenia prądu THDi 7% BYPASS Tolerancja napięcia Tolerancja częstotliwości WYJŚCIE Zniekształcenia napięcia przy obciążeniu liniowym / z obciążeniem nieliniowym Częstotliwość Vac Częstotliwość wybierana (od ±0Hz do ±5Hz) < 2% / < 4% 50 Hz lub 60 Hz lub automatyczny wybór Zmiany statyczne ±1% Zmiany dynamiczne Kształt przebiegu 5% w 20 msec. pełna sinusoida Współczynnik szczytu 3 : 1 Sprawność On Line / ECO Mode i Smart Active 98% BATERIE Typ VRLA AGM bezobsługowe kwasowo-ołowiowe Czas ładowania 2-4 godziny CZAS PRZECIĄŻENIA 100% < Obciążenie < 110% 1 min. 110% < Obciążenie < 150% 4 sek. Obciążenie > 150% 0,5 sek. ŚRODOWISKO Waga netto (kg) Waga brutto (kg) Wymiary (mm) (WxSxG) 87x425x450 (2Ux425x19 ) 87x625x450 (2Ux625x19 ) Wymiary opak. (mm) (WxSxG) 550x600x x760x245 Ochrona przed przepięciem 300 joules Urządzenia do ochrony Nadprądowe przed zwarciem - przepięciami - podnapięciowe - wyłącznik przed zbyt niskim napięciem baterii Komunikacja USB / DB9 z RS232 i stykami bezpotencjałowymi / Gniazdo kart komunikacyjnych Zgodność z normami Temperatura otoczenia Wilgotności względna Kolor Poziom głośności Wyposażenie standardowe Bezpieczeństwo PN-EN ; Dyrektywa Niskonapięciowa LVD 2006/95/WE; Kompatybilność Elektromagnetyczna EMC: PN-EN ; Dyrektywa Kompatybilności Elektromagnetycznej EMC 2004/108/WE 0 C / +40 C < 95% bez kondensacji czarny < 40 dba z 1 m Kabel zasilający, kabel szeregowy, kabel USB, instrukcję bezpieczeństwa, oprogramowanie na płycie CD-ROM
