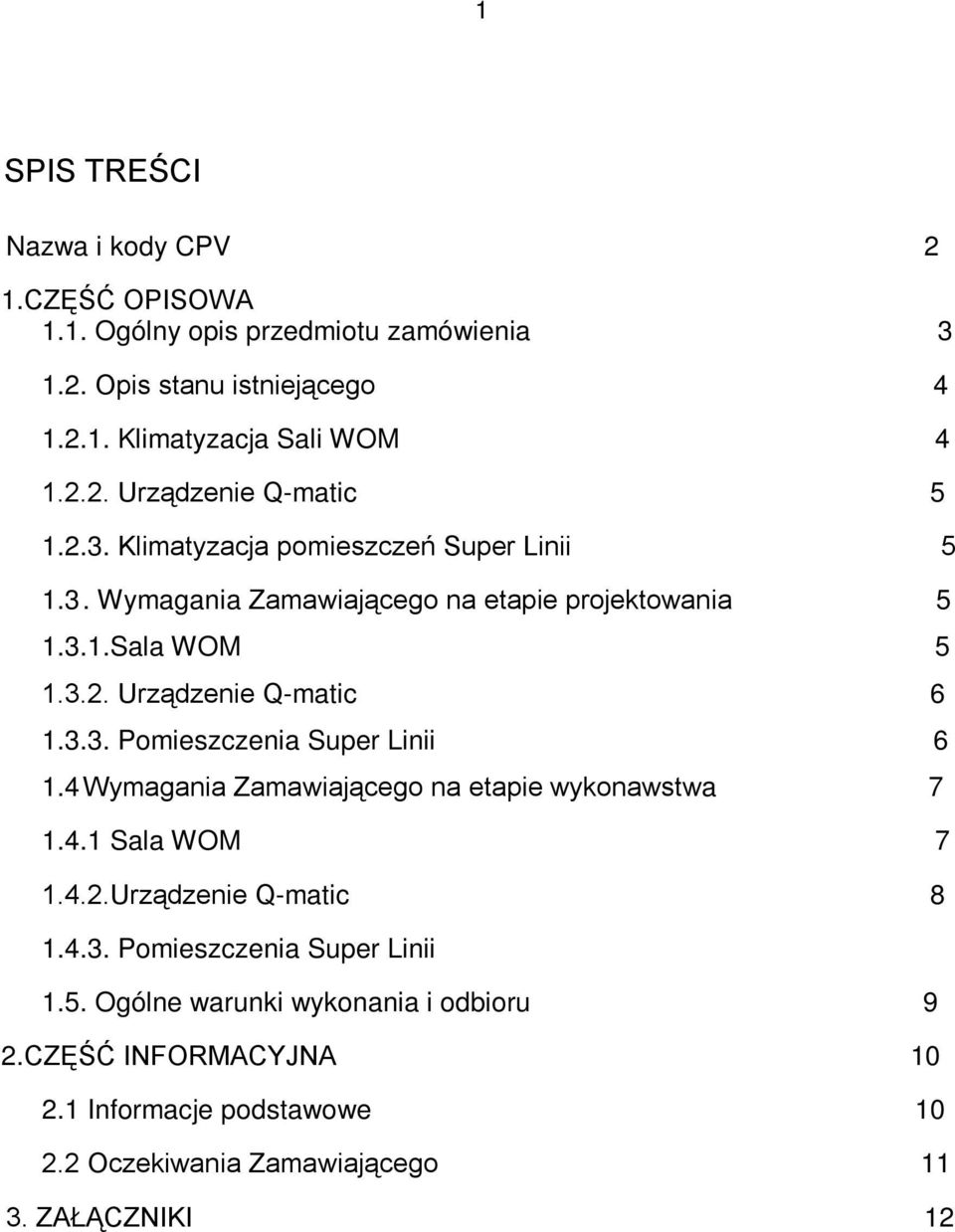

1 1 SPIS TREŚCI Nazwa i kody CPV 2 1.CZĘŚĆ OPISOWA 1.1. Ogólny opis przedmiotu zamówienia Opis stanu istniejącego Klimatyzacja Sali WOM Urządzenie Q-matic Klimatyzacja pomieszczeń Super Linii Wymagania Zamawiającego na etapie projektowania Sala WOM Urządzenie Q-matic Pomieszczenia Super Linii Wymagania Zamawiającego na etapie wykonawstwa Sala WOM Urządzenie Q-matic Pomieszczenia Super Linii 1.5. Ogólne warunki wykonania i odbioru 9 2.CZĘŚĆ INFORMACYJNA Informacje podstawowe Oczekiwania Zamawiającego ZAŁĄCZNIKI 12

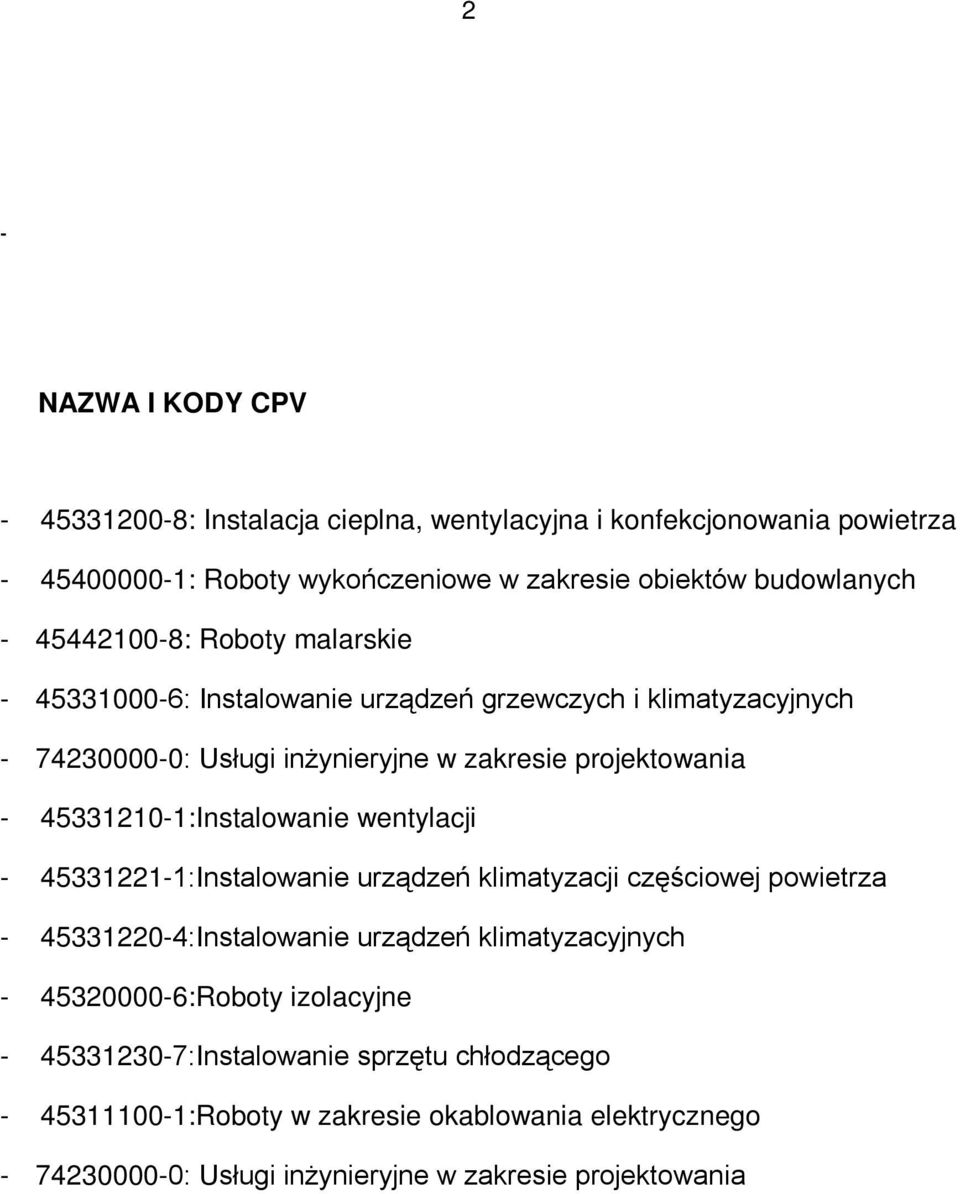

2 2 - NAZWA I KODY CPV : Instalacja cieplna, wentylacyjna i konfekcjonowania powietrza : Roboty wykończeniowe w zakresie obiektów budowlanych : Roboty malarskie : Instalowanie urządzeń grzewczych i klimatyzacyjnych : Usługi inżynieryjne w zakresie projektowania :Instalowanie wentylacji :Instalowanie urządzeń klimatyzacji częściowej powietrza :Instalowanie urządzeń klimatyzacyjnych :Roboty izolacyjne :Instalowanie sprzętu chłodzącego :Roboty w zakresie okablowania elektrycznego : Usługi inżynieryjne w zakresie projektowania

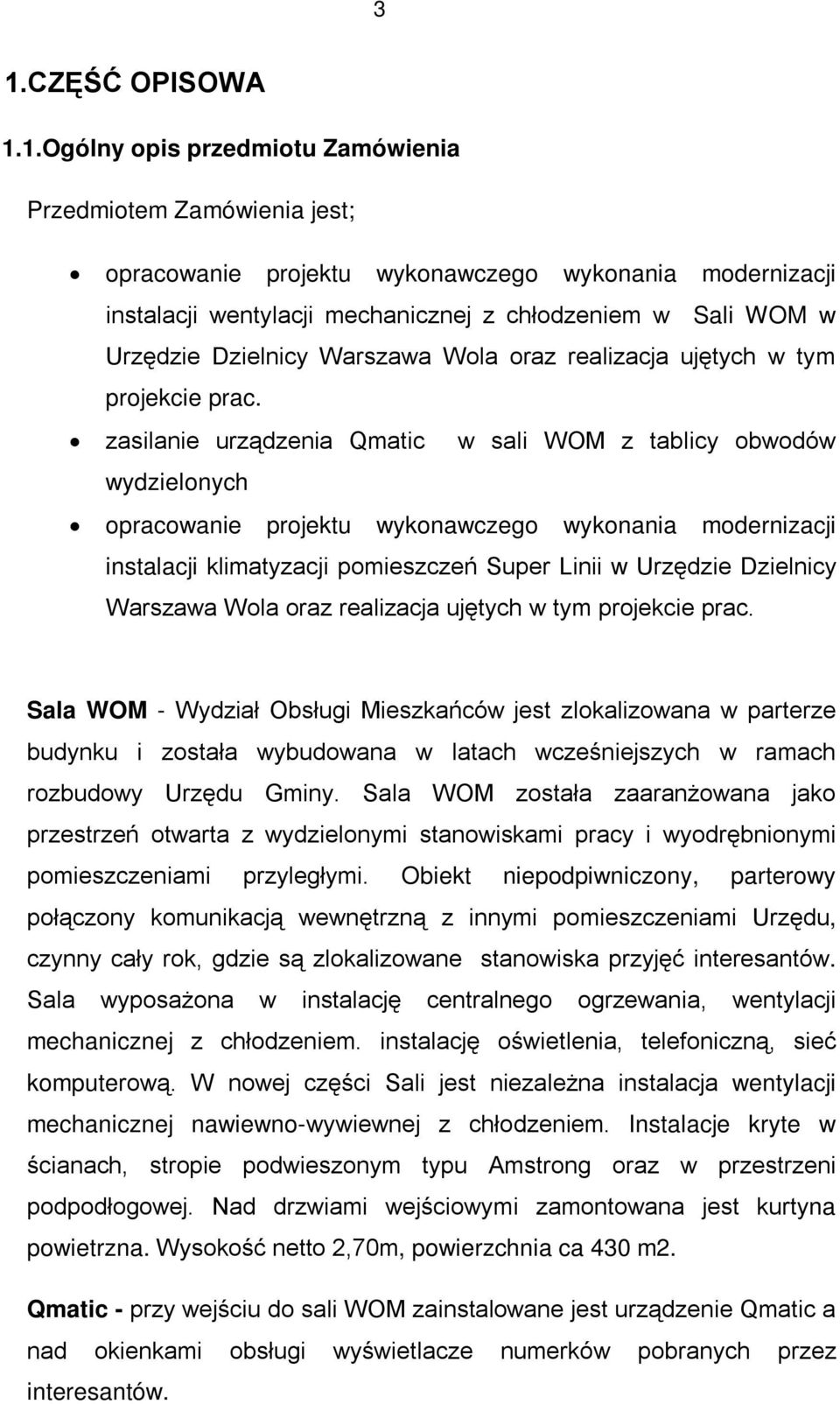

3 3 1.CZĘŚĆ OPISOWA 1.1.Ogólny opis przedmiotu Zamówienia Przedmiotem Zamówienia jest; opracowanie projektu wykonawczego wykonania modernizacji instalacji wentylacji mechanicznej z chłodzeniem w Sali WOM w Urzędzie Dzielnicy Warszawa Wola oraz realizacja ujętych w tym projekcie prac. zasilanie urządzenia Qmatic w sali WOM z tablicy obwodów wydzielonych opracowanie projektu wykonawczego wykonania modernizacji instalacji klimatyzacji pomieszczeń Super Linii w Urzędzie Dzielnicy Warszawa Wola oraz realizacja ujętych w tym projekcie prac. Sala WOM - Wydział Obsługi Mieszkańców jest zlokalizowana w parterze budynku i została wybudowana w latach wcześniejszych w ramach rozbudowy Urzędu Gminy. Sala WOM została zaaranżowana jako przestrzeń otwarta z wydzielonymi stanowiskami pracy i wyodrębnionymi pomieszczeniami przyległymi. Obiekt niepodpiwniczony, parterowy połączony komunikacją wewnętrzną z innymi pomieszczeniami Urzędu, czynny cały rok, gdzie są zlokalizowane stanowiska przyjęć interesantów. Sala wyposażona w instalację centralnego ogrzewania, wentylacji mechanicznej z chłodzeniem. instalację oświetlenia, telefoniczną, sieć komputerową. W nowej części Sali jest niezależna instalacja wentylacji mechanicznej nawiewno-wywiewnej z chłodzeniem. Instalacje kryte w ścianach, stropie podwieszonym typu Amstrong oraz w przestrzeni podpodłogowej. Nad drzwiami wejściowymi zamontowana jest kurtyna powietrzna. Wysokość netto 2,70m, powierzchnia ca 430 m2. Qmatic - przy wejściu do sali WOM zainstalowane jest urządzenie Qmatic a nad okienkami obsługi wyświetlacze numerków pobranych przez interesantów.

4 4 Super Linia pomieszczenia biurowe zlokalizowane w przyziemiu budynku po prawej stronie od wejścia na teren Urzędu Dzielnicy Warszawa Wola. Pomieszczenia wyposażone są w instalację centralnego ogrzewania, wentylacji mechanicznej, klimatyzacji, instalację oświetlenia, telefoniczną, sieć komputerową. Instalacje kryte w ścianach, w stropie podwieszonym. Wysokość netto 2,50m, powierzchnia ca 130 m Opis stanu istniejącego Klimatyzacja Sali WOM Sala WOM wyposażona jest w instalację wentylacji mechanicznej nawiewno-wywiewnej z chłodzeniem. Przygotowanie powietrza wentylacyjnego w centrali wentylacyjnej nawiewno-wywiewnej z chłodzeniem produkcji VTS Clima, umieszczonej w wentylatorni zlokalizowanej na 4 piętrze budynku głównego Urzędu. Centrala wyposażona jest w filtry, nagrzewnicę wodna, chłodnicę. Ciepło technologiczne dostarczane do centrali jest przygotowane w węźle cieplnym (piwnica w bezpośrednim sąsiedztwie Sali WOM), a woda lodowa w agregacie chłodniczym o mocy 90 kw z czynnikiem chłodniczym R 22. ustawionym na dachu. Nominalna ilość powietrza nawiewanego 5000 m 3, a wywiewanego 4500m 3. Powietrze rozprowadzone jest kanałami blaszanymi prowadzonymi w szachtach instalacyjnych, a następnie rozprowadzone w stropie podwieszonym. Podłączenie anemostatów przewodami elastycznymi. Brudne powietrze usuwane jest anemostatami wyciągowymi lub zaworami wywiewnymi zamontowanymi w stropie podwieszonym. Nawiew powietrza równomierny na całej powierzchni Sali anemostatami zamontowanymi w stropie podwieszonym. Anemostaty wyciągowe zamontowane w stropie podwieszonym, w jednym rzędzie, przy ścianie przeciwległej do drzwi wejściowych zewnętrznych. Ze względu na uszkodzenie agregatu chłodniczego oraz przeciągi w strefie przebywania ludzi centrala została wyłączona z ruchu. W nowej części Sali WOM (120 m2) wykonano w 2009r. niezależną instalacje wentylacji nawiewno-wywiewnej z chłodzeniem. Powietrze, w ilości 3060 m 3, jest przygotowywane w centrali VTS nawiewno-wywiewnej z chłodzeniem (nagrzewnica elektryczna, chłodnica freonowa), umieszczonej w wentylatorni, obok Sali, a agregat chłodniczy na dachu. Instalacja wentylacji i klimatyzacji nowej części WOM nie podlega modernizacji, pozostaje bez zmian.

5 Urządzenie Qmatic Sala WOM wyposażona jest w system obsługi klienta t.zw. Q matic, zainstalowany przy wejściu. Obecnie urządzenie zasilone jest z obwodu gniazd ogólnych Klimatyzacja pomieszczeń Super Linii Pomieszczenia Super Linii są wyposażone w wentylację nawiewno-wywiewną zapewniającą prawidłową wymianę powietrza w pomieszczeniu. Niezależnie od instalacji wentylacji mechanicznej w okresie letnim pracują sufitowe klimatyzatory kasetonowe 4 jednostek wewnętrznych podłączone do wspólnej instalacji freonowej zasilanej z zewnętrznej jednostki chłodniczej, umieszczonej na ścianie zewnętrznej budynku, na dziedzińcu. Zamontowane są: - 3 klimatyzatory 4 kierunkowe o wydajności chłodniczej 3,6 kw każdy - 1 klimatyzator 2 kierunkowy o wydajności chłodniczej 2,8 kw - 1 jednostka zewnętrzna ( tylko chłodzenie) o wydajności chłodniczej 14 kw (czynnik chłodniczy freon R22) Jednostka zewnętrzna jest niesprawna i cały układ klimatyzacji Super Linii nie może być użytkowany Wymagania Zamawiającego na etapie projektowania Sala WOM Opracowanie projektu wykonawczego wykonania modernizacji instalacji wentylacji mechanicznej z klimatyzacją dla Sali WOM stara część Sali, wraz z opracowaniem kosztorysu szacunkowego, kosztorysów nakładczych, przedmiarów robót. W zakresie klimatyzacji Zamawiający przewiduje zastosowanie rozwiązania typu inwerter z pompą ciepła. Integralną częścią etapu projektowania będzie opracowanie specyfikacji technicznej wykonania i odbioru robót. Zaproponowane rozwiązania muszą uwzględniać współpracę modernizowanej instalacji wentylacji i klimatyzacji Sali WOM-stara część z instalacją wentylacji i klimatyzacji obsługującej nową część Sali WOM

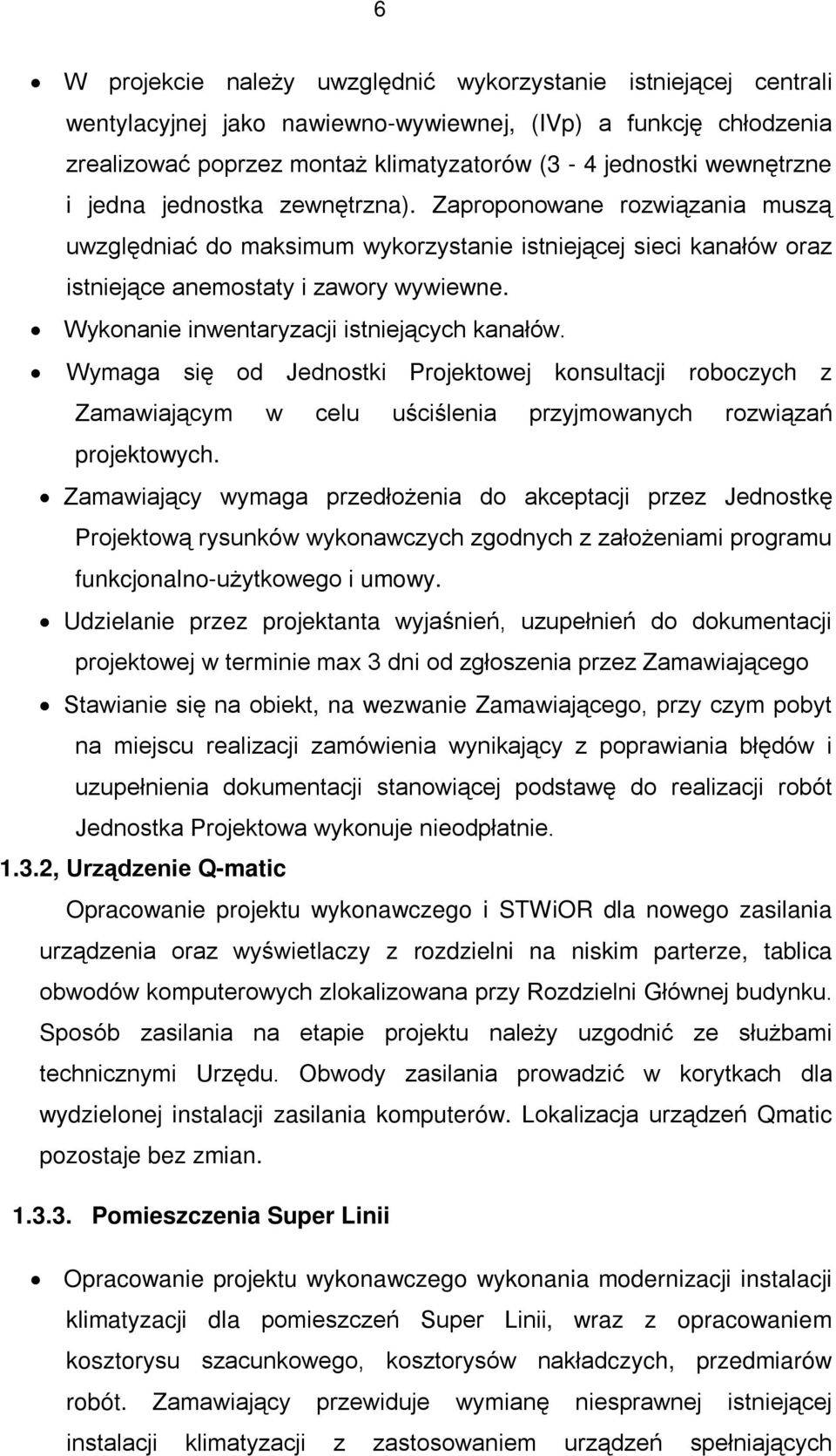

6 6 W projekcie należy uwzględnić wykorzystanie istniejącej centrali wentylacyjnej jako nawiewno-wywiewnej, (IVp) a funkcję chłodzenia zrealizować poprzez montaż klimatyzatorów (3-4 jednostki wewnętrzne i jedna jednostka zewnętrzna). Zaproponowane rozwiązania muszą uwzględniać do maksimum wykorzystanie istniejącej sieci kanałów oraz istniejące anemostaty i zawory wywiewne. Wykonanie inwentaryzacji istniejących kanałów. Wymaga się od Jednostki Projektowej konsultacji roboczych z Zamawiającym w celu uściślenia przyjmowanych rozwiązań projektowych. Zamawiający wymaga przedłożenia do akceptacji przez Jednostkę Projektową rysunków wykonawczych zgodnych z założeniami programu funkcjonalno-użytkowego i umowy. Udzielanie przez projektanta wyjaśnień, uzupełnień do dokumentacji projektowej w terminie max 3 dni od zgłoszenia przez Zamawiającego Stawianie się na obiekt, na wezwanie Zamawiającego, przy czym pobyt na miejscu realizacji zamówienia wynikający z poprawiania błędów i uzupełnienia dokumentacji stanowiącej podstawę do realizacji robót Jednostka Projektowa wykonuje nieodpłatnie , Urządzenie Q-matic Opracowanie projektu wykonawczego i STWiOR dla nowego zasilania urządzenia oraz wyświetlaczy z rozdzielni na niskim parterze, tablica obwodów komputerowych zlokalizowana przy Rozdzielni Głównej budynku. Sposób zasilania na etapie projektu należy uzgodnić ze służbami technicznymi Urzędu. Obwody zasilania prowadzić w korytkach dla wydzielonej instalacji zasilania komputerów. Lokalizacja urządzeń Qmatic pozostaje bez zmian Pomieszczenia Super Linii Opracowanie projektu wykonawczego wykonania modernizacji instalacji klimatyzacji dla pomieszczeń Super Linii, wraz z opracowaniem kosztorysu szacunkowego, kosztorysów nakładczych, przedmiarów robót. Zamawiający przewiduje wymianę niesprawnej istniejącej instalacji klimatyzacji z zastosowaniem urządzeń spełniających

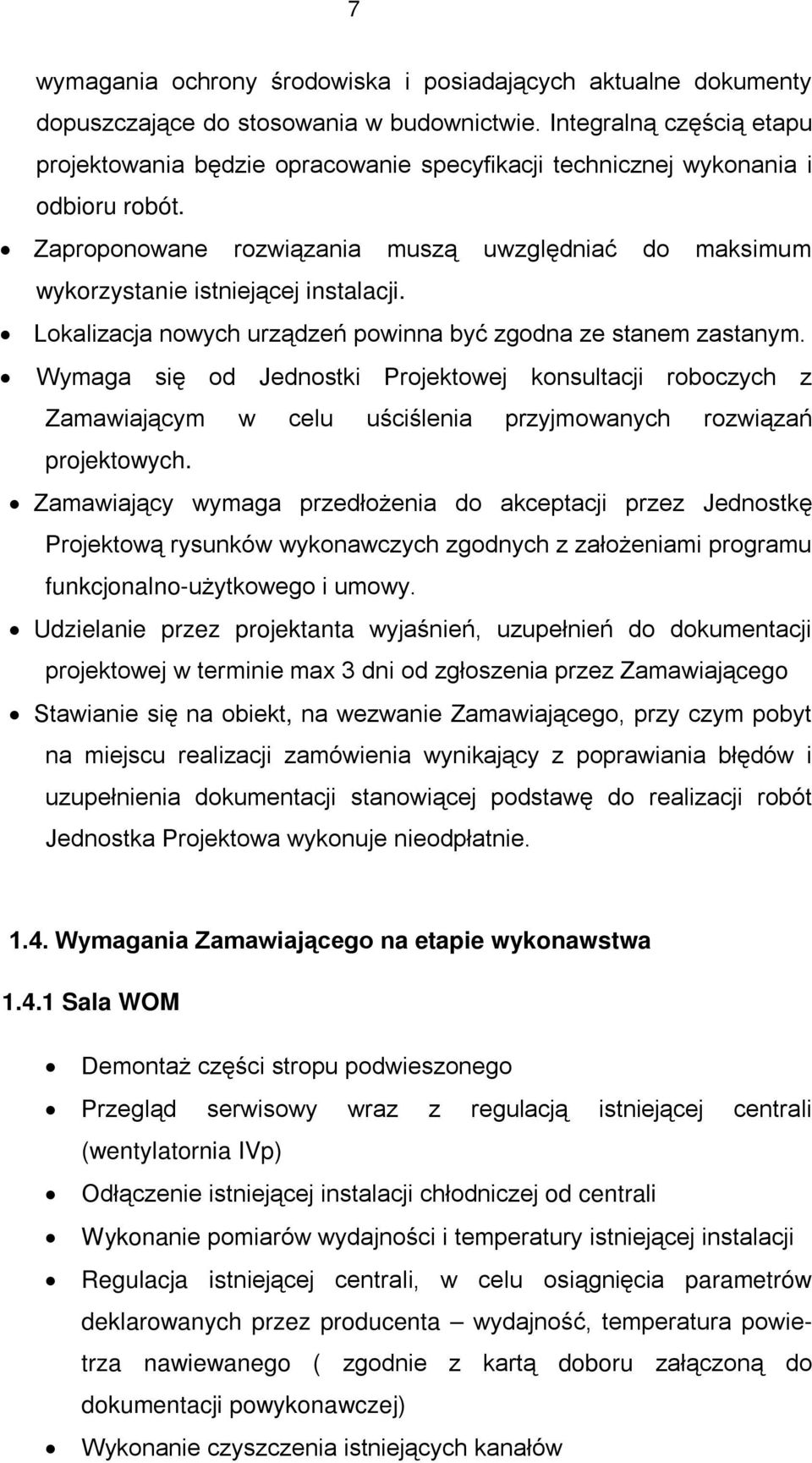

7 7 wymagania ochrony środowiska i posiadających aktualne dokumenty dopuszczające do stosowania w budownictwie. Integralną częścią etapu projektowania będzie opracowanie specyfikacji technicznej wykonania i odbioru robót. Zaproponowane rozwiązania muszą uwzględniać do maksimum wykorzystanie istniejącej instalacji. Lokalizacja nowych urządzeń powinna być zgodna ze stanem zastanym. Wymaga się od Jednostki Projektowej konsultacji roboczych z Zamawiającym w celu uściślenia przyjmowanych rozwiązań projektowych. Zamawiający wymaga przedłożenia do akceptacji przez Jednostkę Projektową rysunków wykonawczych zgodnych z założeniami programu funkcjonalno-użytkowego i umowy. Udzielanie przez projektanta wyjaśnień, uzupełnień do dokumentacji projektowej w terminie max 3 dni od zgłoszenia przez Zamawiającego Stawianie się na obiekt, na wezwanie Zamawiającego, przy czym pobyt na miejscu realizacji zamówienia wynikający z poprawiania błędów i uzupełnienia dokumentacji stanowiącej podstawę do realizacji robót Jednostka Projektowa wykonuje nieodpłatnie Wymagania Zamawiającego na etapie wykonawstwa Sala WOM Demontaż części stropu podwieszonego Przegląd serwisowy wraz z regulacją istniejącej centrali (wentylatornia IVp) Odłączenie istniejącej instalacji chłodniczej od centrali Wykonanie pomiarów wydajności i temperatury istniejącej instalacji Regulacja istniejącej centrali, w celu osiągnięcia parametrów deklarowanych przez producenta wydajność, temperatura powietrza nawiewanego ( zgodnie z kartą doboru załączoną do dokumentacji powykonawczej) Wykonanie czyszczenia istniejących kanałów

8 8 Dostosowanie istniejących kanałów wentylacyjnych rozprowadzonych w stropie podwieszonym do projektowanej ilości i rodzaju nawiewników, na podstawie opracowanej dokumentacji Wykonanie izolacji cieplnej kanałów w stropie podwieszonym Na podstawie wykonanej dokumentacji montaż kompletnej nowej instalacji klimatyzacji Wykonanie pomiarów potwierdzających prawidłowość wykonania instalacji. Zmodernizowana Instalacja wentylacji i klimatyzacji ma zapewnić równomierną wymianę powietrza w pomieszczeniu, celem uniknięcia martwych obszarów oraz zapewnienia równomiernej temperatury na całej powierzchni Sali WOM, zgodnie z warunkami BHP oraz Rozporządzeniem Ministra Infrastruktury.z dnia 12.kwietnia 2002r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (DZ.U.Nr75,poz.690 z późn. zm.). Podstawą wykonania wszystkich prac w zakresie modernizacji instalacji wentylacji i klimatyzacji starej części WOM będzie opracowany projekt wykonania modernizacji instalacji wentylacji i klimatyzacji Sali WOM, będący integralną częścią Zamówienia Urządzenie Q-matic Demontaż części stropu podwieszonego Odłączenie urządzeń od istniejącej instalacji Na podstawie wykonanej dokumentacji montaż kompletnej nowej instalacji zasilającej urządzenia. Wykonanie pomiarów potwierdzających prawidłowość wykonania instalacji. Zmodernizowana Instalacja zasilania urządzeń ma zapewnić ich bezawaryjną pracę Pomieszczenia Super Linii Demontaż części stropu podwieszonego Odłączenie istniejącej instalacji chłodniczej

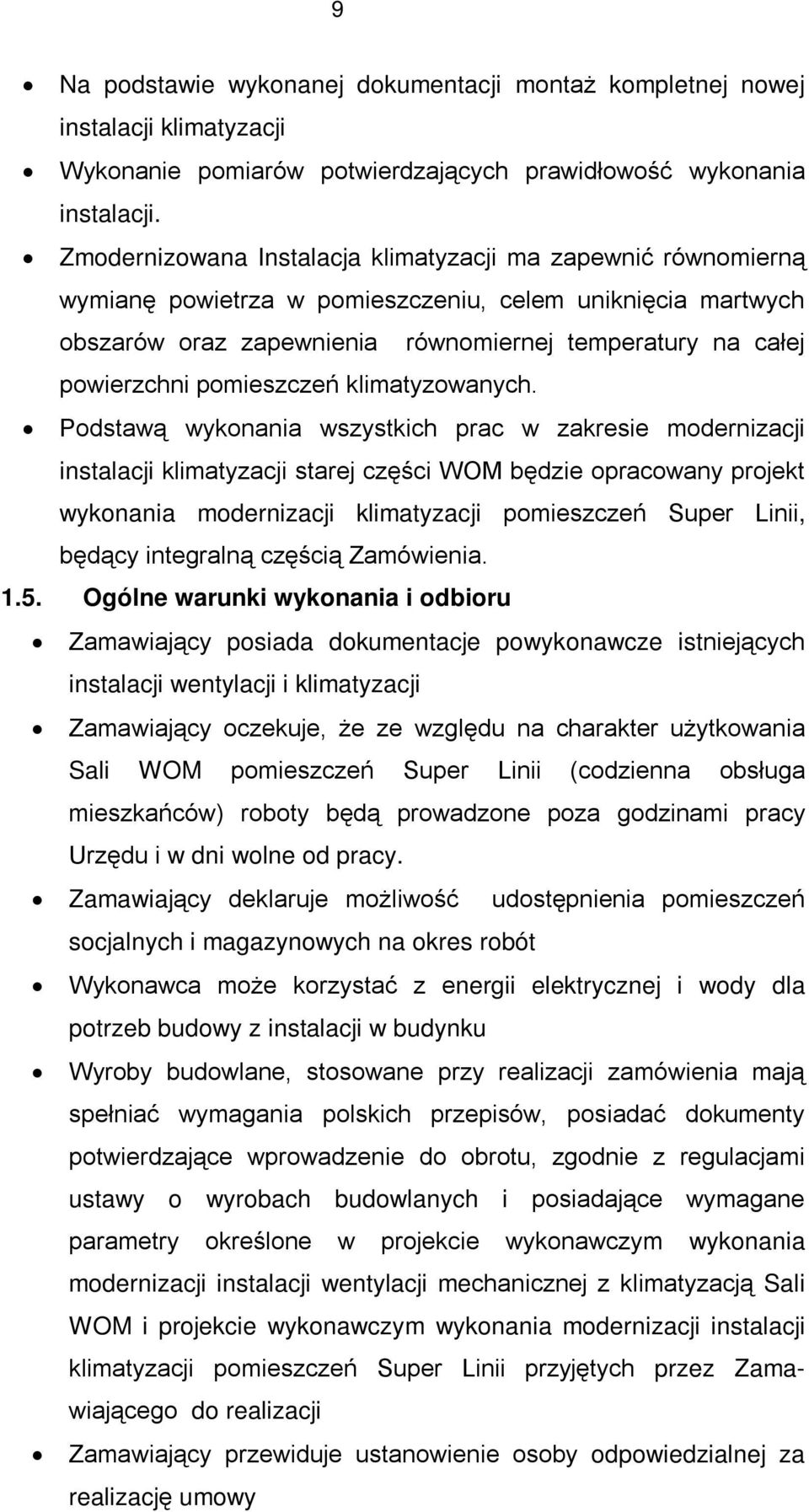

9 9 Na podstawie wykonanej dokumentacji montaż kompletnej nowej instalacji klimatyzacji Wykonanie pomiarów potwierdzających prawidłowość wykonania instalacji. Zmodernizowana Instalacja klimatyzacji ma zapewnić równomierną wymianę powietrza w pomieszczeniu, celem uniknięcia martwych obszarów oraz zapewnienia równomiernej temperatury na całej powierzchni pomieszczeń klimatyzowanych. Podstawą wykonania wszystkich prac w zakresie modernizacji instalacji klimatyzacji starej części WOM będzie opracowany projekt wykonania modernizacji klimatyzacji pomieszczeń Super Linii, będący integralną częścią Zamówienia Ogólne warunki wykonania i odbioru Zamawiający posiada dokumentacje powykonawcze istniejących instalacji wentylacji i klimatyzacji Zamawiający oczekuje, że ze względu na charakter użytkowania Sali WOM pomieszczeń Super Linii (codzienna obsługa mieszkańców) roboty będą prowadzone poza godzinami pracy Urzędu i w dni wolne od pracy. Zamawiający deklaruje możliwość udostępnienia pomieszczeń socjalnych i magazynowych na okres robót Wykonawca może korzystać z energii elektrycznej i wody dla potrzeb budowy z instalacji w budynku Wyroby budowlane, stosowane przy realizacji zamówienia mają spełniać wymagania polskich przepisów, posiadać dokumenty potwierdzające wprowadzenie do obrotu, zgodnie z regulacjami ustawy o wyrobach budowlanych i posiadające wymagane parametry określone w projekcie wykonawczym wykonania modernizacji instalacji wentylacji mechanicznej z klimatyzacją Sali WOM i projekcie wykonawczym wykonania modernizacji instalacji klimatyzacji pomieszczeń Super Linii przyjętych przez Zamawiającego do realizacji Zamawiający przewiduje ustanowienie osoby odpowiedzialnej za realizację umowy

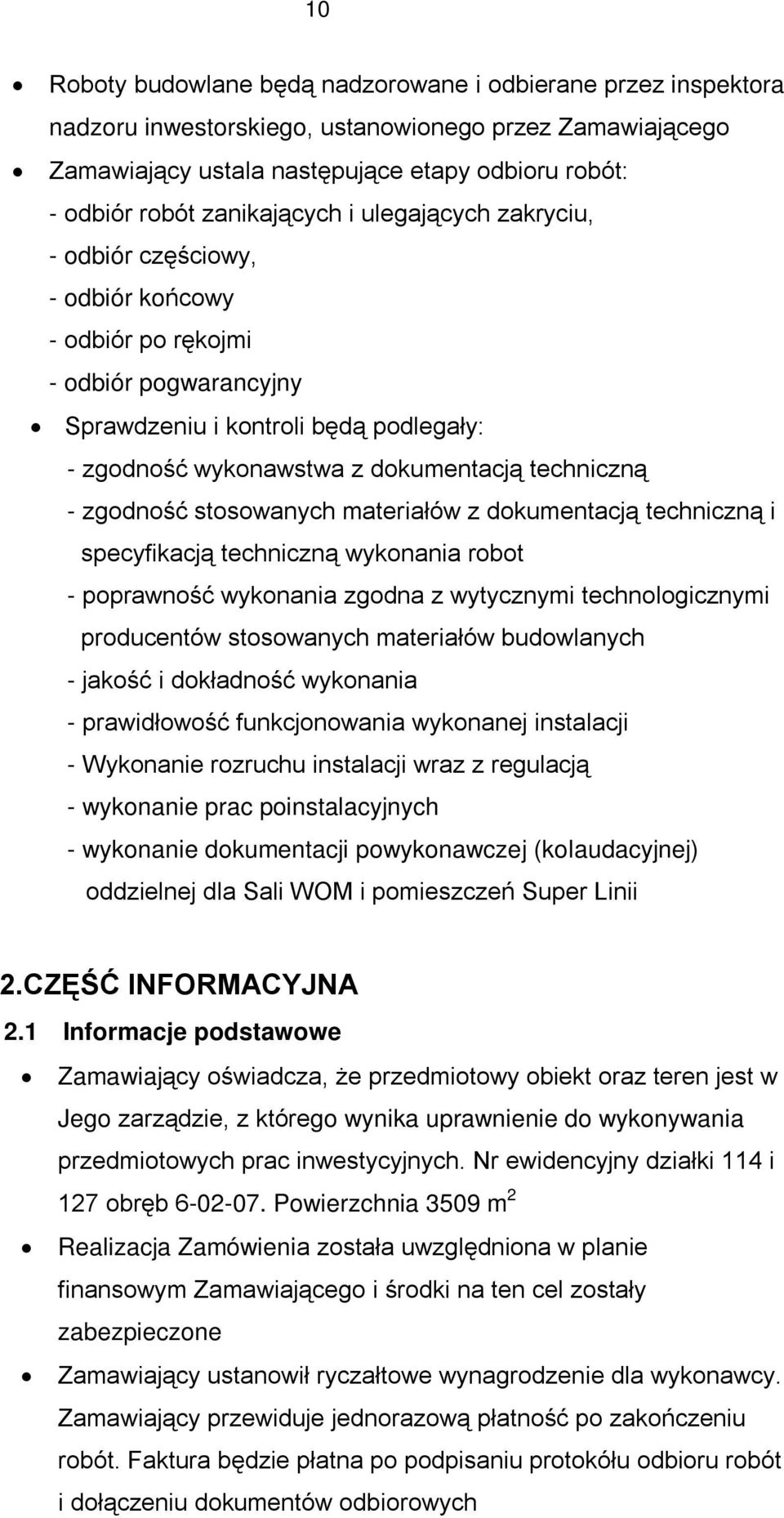

10 10 Roboty budowlane będą nadzorowane i odbierane przez inspektora nadzoru inwestorskiego, ustanowionego przez Zamawiającego Zamawiający ustala następujące etapy odbioru robót: - odbiór robót zanikających i ulegających zakryciu, - odbiór częściowy, - odbiór końcowy - odbiór po rękojmi - odbiór pogwarancyjny Sprawdzeniu i kontroli będą podlegały: - zgodność wykonawstwa z dokumentacją techniczną - zgodność stosowanych materiałów z dokumentacją techniczną i specyfikacją techniczną wykonania robot - poprawność wykonania zgodna z wytycznymi technologicznymi producentów stosowanych materiałów budowlanych - jakość i dokładność wykonania - prawidłowość funkcjonowania wykonanej instalacji - Wykonanie rozruchu instalacji wraz z regulacją - wykonanie prac poinstalacyjnych - wykonanie dokumentacji powykonawczej (kolaudacyjnej) oddzielnej dla Sali WOM i pomieszczeń Super Linii 2.CZĘŚĆ INFORMACYJNA 2.1 Informacje podstawowe Zamawiający oświadcza, że przedmiotowy obiekt oraz teren jest w Jego zarządzie, z którego wynika uprawnienie do wykonywania przedmiotowych prac inwestycyjnych. Nr ewidencyjny działki 114 i 127 obręb Powierzchnia 3509 m 2 Realizacja Zamówienia została uwzględniona w planie finansowym Zamawiającego i środki na ten cel zostały zabezpieczone Zamawiający ustanowił ryczałtowe wynagrodzenie dla wykonawcy. Zamawiający przewiduje jednorazową płatność po zakończeniu robót. Faktura będzie płatna po podpisaniu protokółu odbioru robót i dołączeniu dokumentów odbiorowych

11 11 Zamawiający informuje, że jest zobowiązany do stosowania prawa Zamówień Publicznych Zamawiający oświadcza, że wybór wykonawców zostanie dokonany w trybie zaprojektuj i wybuduj Zamawiający przewiduje następującą kolejność działań: - Wyłonienie wykonawcy zadania Modernizacja instalacji wentylacji i klimatyzacji Sali WOM i instalacji klimatyzacji pomieszczeń Super Linii - Wykonanie projektu wykonawczego wykonania modernizacji wentylacji i klimatyzacji Sali WOM i projektu wykonawczego wykonania instalacji klimatyzacji pomieszczeń Super Linii - Włączenie wykonanych projektów wykonawczych do dokumentacji zadania - Udostępnienie obiektu odcinkami na podstawie przedłożonego przez Wykonawcę harmonogramu robót. - Zamawiający nie przewiduje wyłączenia z użytkowania na czas robót remontowych Sali WOM i pomieszczeń Super Linii - Wykonanie prac remontowych instalacyjnych - Wykonanie rozruchu instalacji wraz z regulacją - wykonanie prac poinstalacyjnych - wykonanie dokumentacji powykonawczej (kolaudacyjnej) 2.2. Oczekiwania Zamawiającego Realizacja w zakresie dokumentacji, kosztorysów oraz STWiORB. Wykonanie projektu modernizacji instalacji wentylacji mechanicznej i klimatyzacji Sali WOM i zasilania urządzeń Qmatic oraz projektu wykonawczego wykonania modernizacji instalacji klimatyzacji pomieszczeń Super Linii trzy tygodnie od momentu podpisania umowy Realizacja w zakresie wykonawstwa 40 dni od daty podpisania protokółu przyjęcia kompletnej dokumentacji projektowej Wszystkie szkody powstałe z winy wykonawcy w trakcie realizacji niniejszego Zamówienia wykonawca jest zobowiązany usunąć we własnym zakresie i na własny koszt

12 12 Całość prac należy wykonać zgodnie z Ustawą Prawo Budowlane, sztuką budowlaną, obowiązującymi przepisami, normami w tym zakresie oraz obowiązującymi przepisami bhp i ppoż. W celu zapewnienia właściwej realizacji zamówienia wykonawca musi wykazać, że dysponuje osobami posiadającymi odpowiednie kwalifikacje do realizacji przedmiotu zamówienia: - Uprawnienia do projektowania w specjalności instalacyjnoinżynieryjnej w zakresie instalacji sanitarnych i elektrycznych - Uprawnienia do kierowania robotami w specjalności instalacyjnoinżynieryjnej w zakresie instalacji sanitarnych i elektrycznych - Wymagane będzie potwierdzenie posiadanych kwalifikacji właściwymi zaświadczeniami o posiadaniu uprawnień oraz wpisie do właściwej izby samorządu zawodowego NORMY I PRZEPISY DOTYCZĄCE WENTYLACJI I KLIMATYZACJI - Warunki techniczne wykonania i odbioru instalacji wentylacji.wymagania techniczne COBRTI INSTAL W-wa 2002 r. - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - PN-B-01411:1999 Wentylacja i klimatyzacja - Terminologia - PrPN-EN Wentylacja budynków. Procedury badań i metody pomiarowe dotyczące odbioru wykonanych wentylacji i klimatyzacji - PN-EN 1751: 2001 Wentylacja budynków - Urządzenia wentylacyjne końcowe - Badania aerodynamiczne przepustnic regulacyjnych i zamykających. - PN-EN 1886: 2001 Wentylacja budynków - Centrale wentylacyjne i klimatyzacyjne - Właściwości mechaniczne - ENV 12097: 1997 Wentylacja budynków - Sieć przewodów - Wymagania dotyczące części składowych sieci przewodów ułatwiających konserwację sieci przewodów 3. ZAŁĄCZNIKI - Rzut sali WOM rysunek poglądowy Sali - Rzut pomieszczeń Super Linii

13 13 Rysunek poglądowy Sali WOM
