JX-2300/2800 automatyczna składarko-sklejarka o wysokiej prędkości Specyfikacja techniczna

Transkrypt

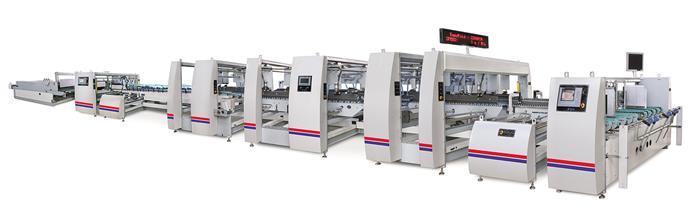

1 POL-PRAKTIC: Biuro-Magazyn Kraków, ul. Składowa 28, tel./fax , mobil JX-2300/2800 automatyczna składarko-sklejarka o wysokiej prędkości Specyfikacja techniczna Urządzenie zostało wyprodukowane zgodnie ze standardami UE Model JX-2300/2800 jest urządzeniem wielofunkcyjnym, nadającym się głównie do zestawów średniej wielkości, włącznie z kartonem 300g -800g i tekturą falistą 1mm-10mm. Może wyprodukować dwułamowe oraz składane pudełka. Maszyna wytwarza produkty również z tektury falistej E, C, B, A, AB, EB, kartonu falistego szczelinowego, sztancowanego lub z fleksodrukiem. Kartony o prostych liniach zgięć, 2 łamami i giętym dnem. Urządzenie można konfigurować na różne sposoby. Jest proste i wygodne w użytkowaniu. Jest też wyposażone w element, który wyrównuje podawany papier, zasobnik organizujący, system IHM i PLC (także opcjonalnie w system diagnostyki online). Sterowany zdalnie system prowadzący, posiada osobny silnik pozwalający na bezproblemową i cichą pracę. Górny pas podajnika jest wyposażony w niezależne urządzenie kontrolujące ciśnienie. Zawiera płytę dociskową z silnikiem, serwomotory wysokiej mocy do funkcji pakowania. Jest stabilny i efektywny oraz spełnia wymagania wygodnego użytkowania. 1.Właściwości: Modułowa struktura pozwala na podnoszenie funkcjonalności urządzenia zgodnie z wymaganiami klienta. - Maszyna jest zasilana przez niezależny silnik synchroniczny. - Specjalnie wyposażona w regulator papieru. - Wzmocnione rozszerzenie górnego i dolnego pasa, odpowiednie do tektury falistej. - Wszystkie wskaźniki regulacji łączą się w mobilny system elektryczny, co skutkuje łatwym rozruchem. - Górna i dolna płyta pomagają w wyrównywaniu linii podającej, aby zapewnić dokładność ruchu. - Ergonomiczna konstrukcja elementów instalacyjnych, łatwa obsługa. - Sześciokątny klucz maszynowy pozwala dostosowywać wszystkie elementy urządzenia, łatwa obsługa - Element dociskający posiada regulator, element zbierający oraz element zapobiegający efektowi nożyczek na tekturach falistych. Element zbierający papier wykorzystuje system dociskania cylindrycznego. Ciśnienie jest łatwe do wyregulowania, co pozwala na efektywne wykorzystanie. - Ekran dotykowy - Pilot dla wygody operatora, do zdalnego włączania i wyłączania urządzenia.

2 2.Specyfikacja: A. Specyfikacja JX2300/2800 Dane techniczne Model JX2300 JX2800 Maksymalny rozmiar kartki (mm) 2300X X1300 Minimalny rozmiar kartki (mm) 520X X180 Odpowiedni papier Karton 300g-800g, tektura falista F, E, C, B, A, EB, AB Maksymalna prędkość pasa 240m/min 240m/min Długość urządzenia 22000mm 22000mm Szerokość urządzenia 3600mm 4200mm Wysokość urządzenia 2000mm 2000mm Moc całkowita 45KW 45KW Maksymalny przepływ powietrza 0,7m³/min 0,7m³/min Całkowita masa 16500kg 17500kg Tabela wzorów pudełek

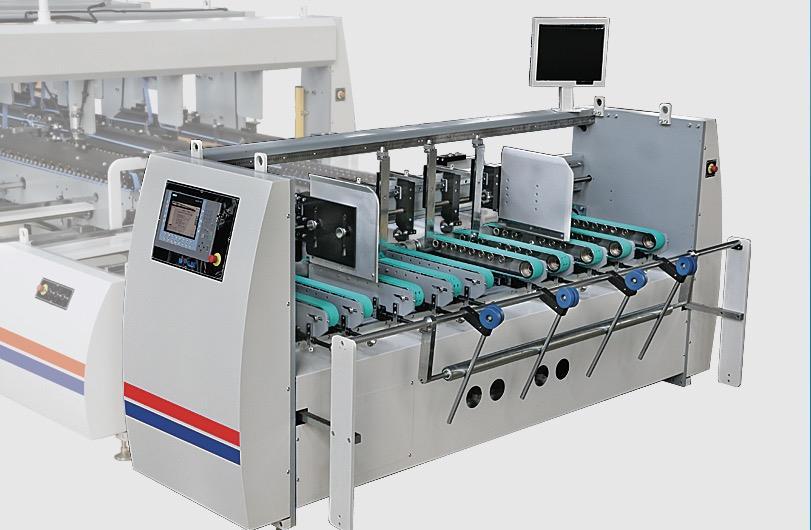

3 B. Elementy: Urządzenie podzielone jest na sześć części. Są to: podajnik, regulacja papieru, składanie, zginanie, dociskanie i przenośnik. (1) Podajnik: Część podajnikowa jest napędzana dwunastoma pasami próżniowymi o szerokości 60mm. Płyta metalowa grubości 10mm służy do ustawiania szerokości kartonu. Kółka wprowadzają w ruch pasy do papieru. Lewa i prawa płyta mogą się poruszać, dostosowując się do kształtu pudełka. Podajnik jest wyposażony w trzy noże, których długość może być dostosowywana w zależności od kształtu i wymiarów pudełka. Odsysacz próżniowy może łatwo i szybko współpracować z silnikiem. Podajnik działa automatycznie i bez przerw. Zasobnik podajnika może zmieścić kartony o łącznej wysokości do 400mm. Podajnik jest pneumatyczny, co zapewnia stabilne i gładkie podawanie papieru. Operator może kontrolować urządzenie za pomocą pilota. (2) Regulacja papieru Trzy płyty wraz z regulacją boczną mogą poprawiać ułożenie papieru stabilnie i gładko.

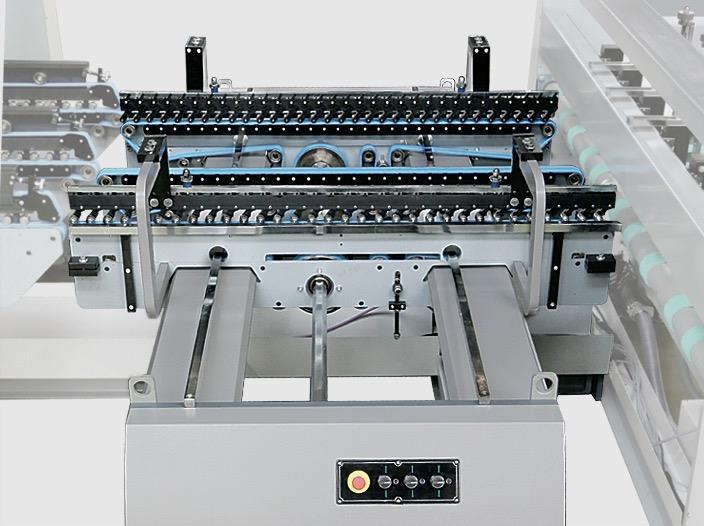

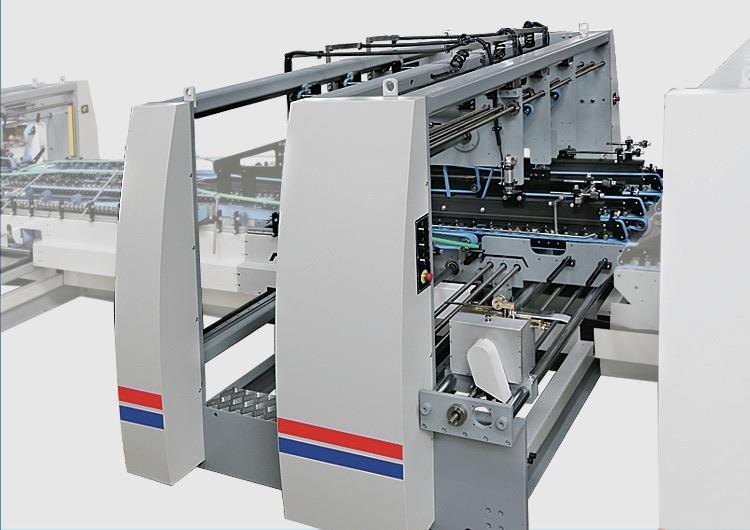

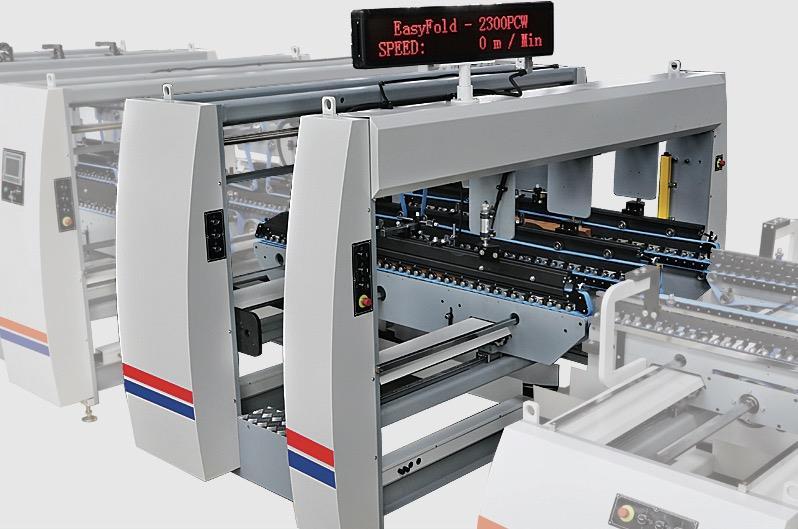

4 (3) Składanie: Trzy płyty ustawione na górnym pasie zapewniają gładki transport papieru. Cylindry mają wokół pastę, a ich pojemność jest duża. Ilość pasty można regulować. Obsługa jest prosta. Grubość koła wynosi 10-25mm. Klient ma możliwość dobrania na indywidualne zamówienie tuby pasty wykonanej z wytrzymałego materiału. Dno jest formowane z użyciem urządzenia o czterech haczykach dolnych, a wszystko jest nadzorowane przez jedno urządzenie wykańczające. Dolna opaska ma 50mm, a górna 30mm. Pneumatyczna płyta zaciskająca porusza się w górę i w dół, aby dopasować się do różnych grubości kartonu. (4) Zginanie: Urządzenie pobiera potrójny karton w zależności od typu pasa, aby zapewnić stały transport papieru. Pobór ma 75mm szerokości, z możliwością 80mm. Para i lewa strona wykończenia o podwójnym złożeniu ma 180. Jest to w pełni zintegrowane z czwartą linią wokół koła prowadzącego. Można dostosować pozycję, aby lepiej pasowała do składanego pudełka. Łożysko dolne wspiera poprawne działanie pasa prowadzącego. Elementy ruchome są napędzane niezależnie, a prędkość może być regulowana.

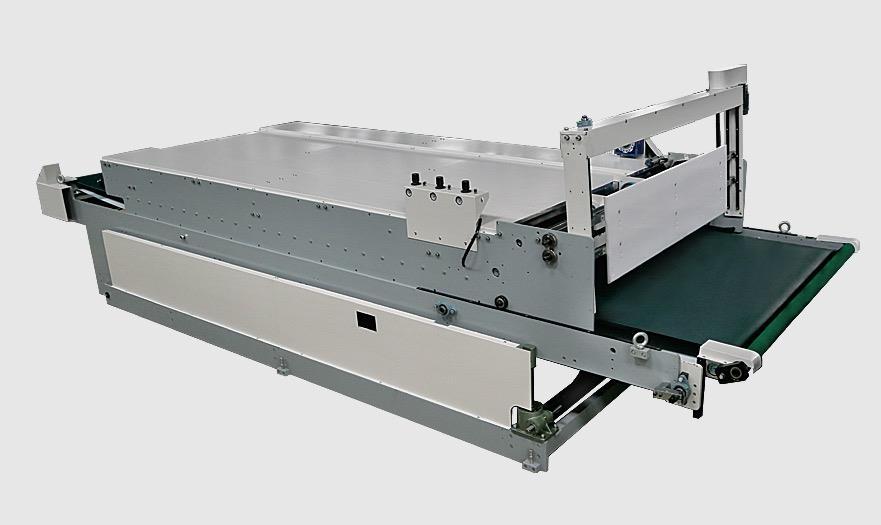

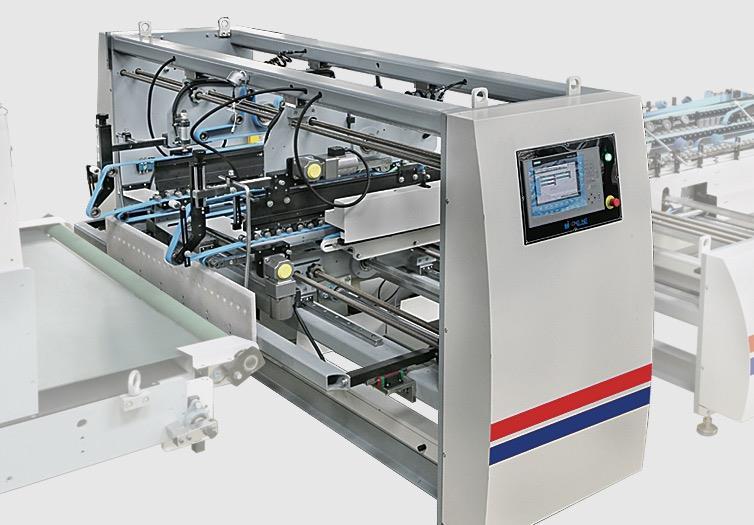

5 (5) Dociskanie: Górny i dolny napęd mają regulowaną długość. Maszyna posiada także pas bezpośredni, służący do poprawiania papieru podczas procesu zginania. Koniec jest przymocowany do pneumatycznej skrzyni biegów z urządzeniem zapewniającym automatyczne układanie się produktów w elemencie dostarczającym. Urządzenie wykorzystuje elementy automatyki, system sprężonego powietrza oraz system transportu pneumatycznego. Ze względu na istnienie różnych typów kaset, siła nacisku wałka musi być regulowana. (6) Przenośnik: Urządzenie ma górny i dolny napęd. Są one niezależne. Górny pas może poruszać się w przód i w tył w zależności od potrzeby. Pas podajnika jest miękki i gładki aby nie zadrapać gotowych powierzchni pudełek; Ciśnienie popychające jest dobrze zbalansowane, aby zapewnić doskonałą jakość wyrobów. Prędkość poruszania się podajnika jest zsynchronizowana z główną częścią urządzenia i dostosowuje się dzięki czujnikowi optycznemu. Można ją także ustawić ręcznie. Przód podajnika posiada dwa systemy pneumatyczne. Obsługa jest prosta i łatwa.

6 4. Specyfikacja i marki głównych komponentów Lista elementów Nazwa Marka Miejsce pochodzenia 1 Główny silnik CPG Tajwan 2 Konwerter częstotliwości JETTECH USA 3 HMI PANELMASPER Tajwan 4 Pas CONTINENTAL Niemcy 5 Główne łożysko NSK/SKF Japonia / Szwajcaria 6 Główny wał Tajwan 7 Pas podajnikowy NITTA Japonia 8 Pas przetwarzania NITTA Japonia 9 sterownik PLC FATEK Tajwan 10 Elementy elektryczne Schneider Francja 11 Tor prostujący Hiwin Tajwan 12 Dysza Tajwan 13 Czujnik elektroniczny Sunx Japonia 5. Podstawowe akcesoria: Akcesoria i ich specyfikacja Ilość jednostka 1 Skrzynka narzędziowa i narzędzia 1 zestaw 2 Licznik optyczny 1 zestaw 3 Licznik 1 zestaw 4 Licznik natryskowy 1 zestaw 5 Podkładka pozioma 30 szt. 6 Rura pozioma 15m 1 Element 7 Zestaw do tworzenia spodów pudeł 6 zestaw 8 Wzór do tworzenia spodów pudeł 4 zestaw 9 Monitor komputera 1 zestaw 5. Gwarancja jakości Urządzenie zostało wyprodukowane zgodnie ze standardami UE POL-PRAKTIC: Biuro-Magazyn Kraków, ul. Składowa 28, tel./fax , mobil
