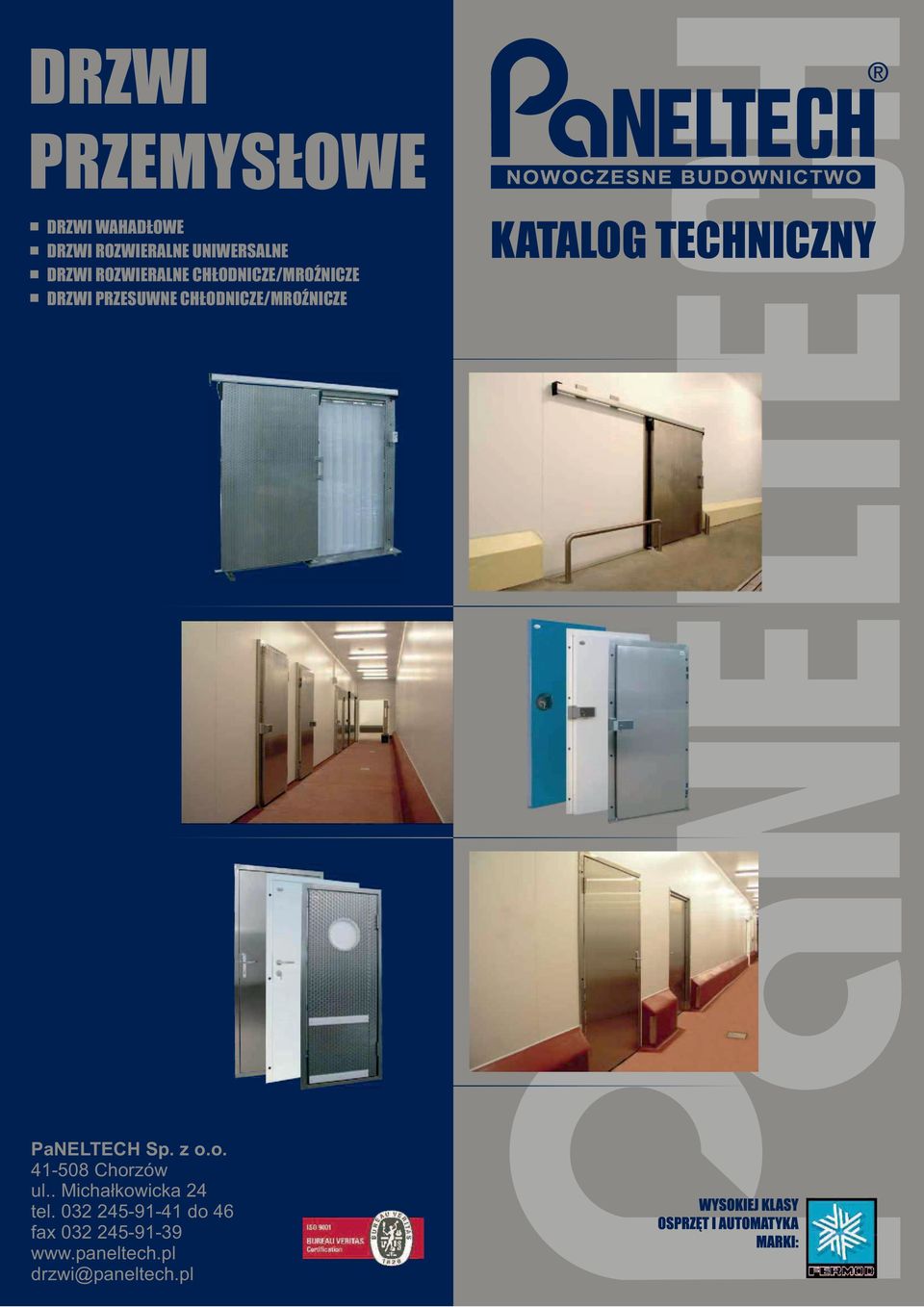

1 DRZWI PRZEMYSŁOWE DRZWI WHDŁOWE DRZWI ROZWIERLNE UNIWERSLNE DRZWI ROZWIERLNE CHŁODNICZE/MROŹNICZE DRZWI PRZESUWNE CHŁODNICZE/MROŹNICZE KTLOG TECHNICZNY PaNELTECH Sp. z o.o Chorzów ul.. Michałkowicka 24 tel do 46 fax drzwi@paneltech.pl

2 Firma PaNELTECH Sp. z o.o. oferuje szeroki asortyment drzwi przemysłowych, chłodniczych i mroźniczych. W skład naszej oferty wchodzą: drzwi rozwieralne uniwersalne - typ DRU, drzwi rozwieralne do chłodni i mroźni - typ DR, drzwi przesuwne do chłodni i mroźni - typ DP, drzwi wahadłowe - typ DW kurtyny paskowe - typ KP. Wysoka jakość naszych drzwi osiągnięta została dzięki wysokiej staranności wykonania produktu, zastosowaniu nowoczesnej technologii sterowanych komputerowo maszyn najnowszej generacji oraz najwyższej jakości materiałów użytych w procesie produkcji. Nasze drzwi są wyposażone w wysokiej klasy osprzęt takich firm jak CSTEL, CONI GROUP, ISOCOM oraz firmy FERMOD - europejskiego lidera w dziedzinie akcesorii chłodniczych. Zdobyte doświadczenie w produkcji drzwi pozwala nam na realizację niestandardowych zamówień dostosowanych do indywidualnych potrzeb klienta Drzwi marki PaNELTECH znajdują zastosowanie przede wszystkim w obiektach przemysłu spożywczego i gastronomicznego tj. hurtowniach, magazynach, chłodniach, mroźniach, sklepach, supermarketach, pomieszczeniach gospodarczych i socjalnych, ciągach komunikacyjnych oraz zakładach przetwórstwa mięsnego i mlecznego. Dokumentacja: Deklaracja Zgodności; test Higieniczny. Oferta firmy PaNELTECH obejmuje również: płyty warstwowe z rdzeniem styropianowym, poliuretanowym oraz z wełny mineralnej; modułowy system komór chłodniczych; konstrukcje stalowe; płyty i kształtki styropianowe, granulat, regranulat, styropian laminowany papą oraz polistyren ekstrudowany (XPS); wyposażenie zakładów przetwórstwa spożywczego, produkty marki Hörmann, w tym m.in.: drzwi stalowe i antywłamaniowe, bramy przemysłowe i garażowe, napędy oraz rampy przeładunkowe. Firma PaNELTECH specjalizuje się także w świadczeniu kompleksowych usług z zakresu projektowania, modernizacji i wykonawstwa: hal magazynowych i produkcyjnych, chłodni i mroźni, obiektów przemysłowych, biurowych i socjalnych, salonów samochodowych wraz z obiektami towarzyszącymi, obiektów przetwórstwa rolnospożywczego. 2

3 DRZWI ROZWIERLNE UNIWERSLNE - TYP DRU (jednoskrzydłowe / dwuskrzydłowe) Wykonanie standardowe: Przeznaczenie Wielofunkcyjne drzwi zawiasowe mające zastosowanie w pomieszczeniach socjalnych, produkcyjnych, magazynach itp. Płat drzwiowy Ościeżnica kątowa Okucia Zawiasy Wypełniony pianka poliuretanową; Grubość: 5mm; Standardowe wykonanie poszycia drzwi: blacha kwasoodporna w gat..43, grubo œci,8mm, opowierzchni matowej 2B; blacha stalowa grubości,75mm, obustronnie ocynkowana, pokryta lakierem poliestrowym w kolorze białym (RL 9); laminat poliestrowy w kolorze RL 96, z obramowaniem z blachy kwasoodopornej w gat..43. Standardowe wykonanie oœcieżnicy: blacha kwasoodporna w gat..43, grubości,5mm; blacha stalowa obustronnie ocynkowana, pokryta lakierem poliestrowym wkolorze RL 9. zamek wpuszczany z wkładką patentową; klamka lub gałka, szyld oraz czoło zamka wykonane ze stali kwasoodpornej; zasuwa przy drzwiach dwuskrzydłowych. Wykonane ze stali kwasoodpornej.43. Niestandardowe wykonanie poszycia drzwi: blacha kwasoodporna w gat..43, grubości,8mm, o powierzchni szlifowanej 4N lub mazerowanej; blacha stalowa obustronnie ocynkowana, pokryta lakierem poliestrowym w kolorze innym niż biały (RL 9). Możliwość wykonania drzwi z progiem lub bez progu (dolny element ościeżnicy zatopiony w posadzce). Przeszklenia: okno okrągłe O3mm; okno o innym kształcie wymiarze - na zapytanie; wykonanie otworu do samodzielnego przeszklenia. Kratka wentylacyjna: wymiar 455x35mm; wykonanie otworu do samodzielnego montażu kratki wentylacyjnej. Opcje: WYKONNIE I WYPOSŻENIE Samozamykacz: standard (do samodzielnego montażu); samozamykacz można zastosować tylko do drzwi fabrycznie w tym celu przystosowanych. Elektrozaczep; Obróbka blacharska światła otworu. 3

4 DRZWI ROZWIERLNE UNIWERSLNE - TYP DRU (jednoskrzydłowe / dwuskrzydłowe) S+5 2 B B-B RYSUNKI TECHNICZNE H+25 H- światło otworu=(h+4) 5 a 5 B 7 - S-światło otworu=s+75 S-światło przejścia 75 - ościeżnica 2 - koperta drzwi 3 - wypełnienie koperty (poliuretan) 4 - zawias 5 - zamknięcie drzwi 6 - uszczelki 7 - obróbka blacharska (opcja) 8 - nit nierdzewny O4x2 9 - wkręt M6x2 - ceownik montażowy gr. 3mm montowany wewnątrz płyty warstwowej gr. 75,, 5mm. - kołek rozporowy O8x5 4

5 DRZWI ROZWIERLNE UNIWERSLNE - TYP DRU (jednoskrzydłowe / dwuskrzydłowe) Szczegół mocowania ościeżnicy w płycie warstwowej Szczegół mocowania ościeżnicy w murze Szczegół a SZCZEGÓŁY MONTŻOWE 6 5

6 DRZWI ROZWIERLNE KOPERTOWE CHŁODNICZE /MROŹNICZE TYP DRK jednoskrzydłowe / dwuskrzydłowe (tylko chłodnicze) Wykonanie standardowe: 6WYKONNIE I WYPOSŻENIE Przeznaczenie Płat drzwiowy Ościeżnica Zamek Zawiasy Drzwi zawiasowe przeznaczone do komór chłodniczych o o lub zamrażalniczych w zakresie temp. -25 C do +5 C. 3 Wypełniony: pianką poliuretanową o gęstości min. 4kg/m; Dostępne grubości: 7mm, 8mm drzwi chłodnicze; mm, 2mm drzwi mroźnicze; Wyposażony w uszczelkę firmy FERMOD. Standardowe wykonanie poszycia drzwi: blacha kwasoodporna w gat..43, grubości,8mm, o powierzchni matowej 2B; blacha stalowa grubości,75mm, obustronnie ocynkowana, pokryta lakierem poliestrowym w kolorze białym (RL 9); laminat poliestrowy w kolorze RL 96, z obramowaniem z blachy kwasoodopornej w gat..43. Standardowe wykonanie ościeżnicy: wykonanie z blachy grubości,5mm kwasoodpornej w gat..43; wykonanie z blachy stalowej, obustronnie ocynkowanej, pokrytej lakierem poliestrowym w kolorze RL 9; ościeżnica wypełniona pianką poliuretanową. Dodatkowo w drzwiach mroźniczych: system ogrzewania ościeżnicy oraz progu przewodem grzewczym (23V, 4W/mb). Zamek firmy CSTEL ENGINEERING wyposażony w wkładkę patentową, z możliwością awaryjnego otwierania od wewnątrz zamkniętych drzwi (zamek bezpieczny); Zasuwa przy drzwiach dwuskrzydłowych. Firmy CSTEL ENGINEERING z opcją unoszenia drzwi podczas otwierania i zamykania, która eliminuje tarcie dolnej uszczelki. Opcje: Niestandardowe wykonanie poszycia drzwi: blacha kwasoodporna w gat..43, grubości,8mm, o powierzchni szlifowanej 4N lub mazerowanej; blacha stalowa obustronnie ocynkowana, pokryta lakierem poliestrowym w kolorze innym niż biały (RL 9). Możliwość wykonania drzwi z progiem lub bez progu (dolny element ościeżnicy zatopiony w posadzce). Przeszklenia: okno okrągłe O3mm; okno o innym kształcie wymiarze na zapytanie; wykonanie otworu do samodzielnego przeszklenia. Wykonanie drzwi w wersji pod kolejkę. Obróbka blacharska światła otworu.

7 DRZWI ROZWIERLNE KOPERTOWE CHŁODNICZE /MROŹNICZE TYP DRK jednoskrzydłowe / dwuskrzydłowe (tylko chłodnicze) B B-B H- światło otworu/przejścia 5 b H+2 RYSUNKI TECHNICZNE B - S-światło otworu/przejścia S+24 a - ościeżnica 2 - koperta drzwi 3 - zawias 4 - zamknięcie drzwi 5 - uszczelki 6 - próg 7

8 DRZWI ROZWIERLNE KOPERTOWE CHŁODNICZE /MROŹNICZE TYP DRK jednoskrzydłowe / dwuskrzydłowe (tylko chłodnicze) B B-B 4 RYSUNKI TECHNICZNE H- światło otworu/przejścia 5 b H+2 - S-światło otworu/przejścia S+24 B a - ościeżnica 2 - koperta drzwi 3 - zawias 4 - zamknięcie drzwi 5 - uszczelki 6 - próg 7 - obróbka blacharska (opcja) 8 - kołek rozporowy Ox7 9 - śruba M8 x 9 (płyta 75) x 25 (płyta ) x 75 (płyta 5) x 225 (płyta 2) - nakrętka kołpakowa M8 + podkładka - nit nierdzewny O4x 8

9 DRZWI ROZWIERLNE CHŁODNICZE /MROŹNICZE TYP DRK jednoskrzydłowe / dwuskrzydłowe (tylko chłodnicze) szczegół a - mocowanie oœcieżnicy w murze szczegół a - mocowanie ościeżnicy w płycie warstwowej szczegół a - drzwi chłodnicze 2 25 szczegół b - drzwi chłodnicze 45 szczegół a - drzwi mroźnicze szczegół b - drzwi mroźnicze SZCZEGÓŁY MONTŻOWE

10 DRZWI WHDŁOWE TYP DW jednoskrzydłowe / dwuskrzydłowe O3 RYSUNKI TECHNICZNE H+5 66 a 2 Przeznaczenie S-światło otworu 2 S-światło przejścia Wykonanie standardowe: Hale produkcyjne, hipermarkety, przejścia o dużym natężeniu ruchu, ciągi komunikacyjne. a H-œwiat ³ o otworu/przej œcia Światło przejścia S wynosi: S- - przy zastosowaniu zawiasu PVC S-2 - przy zastosowaniu zawiasu nierdzewnego Płyta drzwiowa Standardowe wykonanie poszycia drzwi: płyta drzwiowa grubości 25mm, wypełniona pianką 3 poliuretanow¹ o gêstoœci min.4kg/m, wykonana z blachy kwasoodpornej w gat..43, grubości,8mm o powierzchni matowej 2B; tworzywo sztuczne PE5; blacha stalowa grubości,75mm, obustronnie ocynkowana, pokryta lakierem poliestrowym w kolorze białym (RL 9). Standardowo drzwi wyposażone są w okno okrągłe O3mm oraz odbojnice wykonane z tworzywa PVC. Zawiasy Zawiasy nierdzewne firmy FERMOD. Opcje: Niestandardowe wykonanie poszycia drzwi: blacha kwasoodporna w gat..43, grubości,8mm, o powierzchni szlifowanej 4N lub mazerowanej; blacha stalowa obustronnie ocynkowana, pokryta lakierem poliestrowym w kolorze innym niż biały (RL 9).

11 DRZWI WHDŁOWE TYP DW jednoskrzydłowe / dwuskrzydłowe O3 H+5 S - światło otworu H - œwiat ³ o otworu/przej œcia - ościeżnica 2 - płat drzwi i wzmocnienia 3 - okno 4 - zawias 5 - wzmocnienie pod zawias 6 - wkręt M6x2 7 - nit nierdzewny O4x 8 - kołek rozporowy O8x5 RYSUNKI TECHNICZNE a Światło przejścia S wynosi: S-5 - przy zastosowaniu zawiasu PVC S-5 - przy zastosowaniu zawiasu nierdzewnego S - światło przejścia szczegół a (mocowanie do panela przy zastosowaniu zawiasu nierdzewnego) szczegół a (mocowanie do muru przy zastosowaniu zawiasu PVC) o 9,

12 DRZWI PRZESUWNE KOPERTOWE CHŁODNICZE /MROŹNICZE - TYP DPK lekkie do 2kg, ciężkie do 2kg Wykonanie standardowe: 2WYKONNIE I WYPOSŻENIE Przeznaczenie Płyta drzwiowa Ościeżnica Zamek Zawieszenie Drzwi przesuwne przeznaczone do komór chłodniczych o o lub zamrażalniczych w zakresie temp. -25 C do +5 C. 3 Wypełnienie: pianką poliuretanową o gęstości min. 4kg/m; Dostępne grubości: 6mm, 8mm drzwi chłodnicze; mm, 2mm drzwi mroźnicze. Standardowe wykonanie poszycia drzwi: blacha kwasoodporna w gat..43, grubości,8mm, powierzchni matowej 2B; blacha stalowa o grubości,75mm, obustronnie ocynkowana, pokryta lakierem poliestrowym w kolorze białym (RL 9); laminat poliestrowy w kolorze RL 96, z obramowaniem z blachy kwasoodopornej w gat..43. Standardowe wykonanie ościeżnicy: wykonanie z blachy kwasoodpornej w gat..43, grubości,5mm; wykonanie z blachy stalowej, obustronnie ocynkowanej, pokrytej lakierem poliestrowym w kolorze RL 9, ościeżnica wypełniona pianką poliuretanową. Dodatkowo w drzwiach mroźniczych: system ogrzewania ościeżnicy oraz progu przewodem grzewczym (23V, 4W/mb). Firmy FERMOD wyposażony w wkładkę patentową, z możliwością awaryjnego otwierania od wewnątrz zamkniętych drzwi (zamek bezpieczny). Zawieszenie firmy FERMOD, szyna jezdna aluminiowa typ lekki; Zawieszenie firmy FERMOD, szyna jezdna stalowa ocynkowana lub nierdzewna typ ciężki. Opcje: Niestandardowe wykonanie poszycia drzwi: blacha kwasoodporna w gat..43, grubości,8mm, o powierzchni szlifowanej 4N lub mazerowanej; blacha stalowa obustronnie ocynkowana, pokryta lakierem poliestrowym w kolorze innym niż biały (RL 9). Możliwość wykonania drzwi z progiem lub bez progu (dolny element ościeżnicy zatopiony w posadzce). Zastosowanie automatyki marki FERMOD. Obróbka blacharska swiatła otworu.

13 DRZWI PRZESUWNE KOPERTOWE CHŁODNICZE /MROŹNICZE - TYP DPK lekkie do 2kg, ciężkie do 2kg B -dla drzwi z systemem ciężkim (2xS)+4-dla drzwi z systemem lekkim B-B 3 X 2 4 H+2 B S-światło otworu/przejścia 5 6 a 5 H- światło otworu/przejścia b RYSUNKI TECHNICZNE S+32 - ościeżnica 2 - koperta drzwi 3 - zawieszenie górne drzwi 4 - zamknięcie drzwi 5 - uszczelki 6 - próg 7 - obróbka blacharska (opcja) 8 - kołek rozporowy O 9 - śruba M8 x 9(płyta 75) x 25(płyta ) x 75(płyta 5) x 225(płyta 2) - nakrętka kołpakowa M8 + podkładka - nit nierdzewny O4x Tabela doboru długości szyny dla drzwi z systemem cięzkim X mini X maxi

14 DRZWI PRZESUWNE KOPERTOWE CHŁODNICZE /MROŹNICZE - TYP DPK lekkie do 2kg, ciężkie do 2kg szczegół a - drzwi mroźnicze mocowane do płyty warstwowej szczegół a - drzwi chłodnicze mocowane do muru SZCZEGÓŁY MONTŻOWE szczegół b - drzwi mroźnicze szczegół b - drzwi chłodnicze 3 95 wykonanie specjalne umożliwiające ominięcie toru kolejki 3 szyna jezdna ościeżnica specjalna konstrukcja drzwi 4

15 SPIS TREŚCI: O firmie... 2 DRZWI ROZWIERLNE UNIWERSLNE - TYP DRU Wykonanie i wyposażenie... 3 Rysunki techniczne... 4 Szczegóły montażowe... 5 DRZWI ROZWIERLNE CHŁODNICZE /MROŹNICZE TYP DRK Wykonanie i wyposażenie... 6 Rysunki techniczne... 7 Szczegóły montażowe... 9 DRZWI WHDŁOWE TYP DW Rysunki techniczne... DRZWI PRZESUWNE KOPERTOWE CH ODNICZE /MROŹNICZE TYP DPK Wykonanie i wyposażenie... 2 Rysunki techniczne... 3 Szczegóły montażowe
