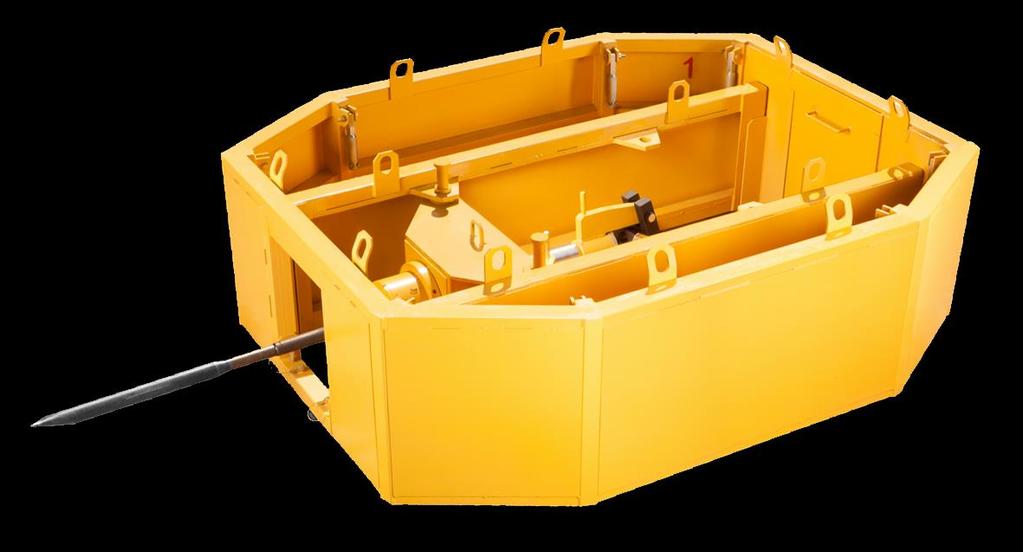

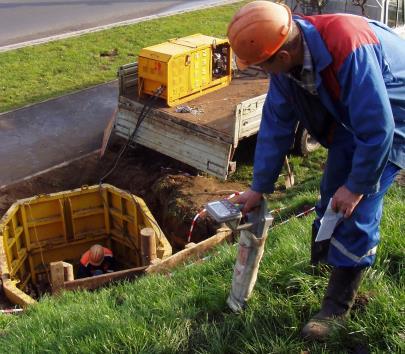

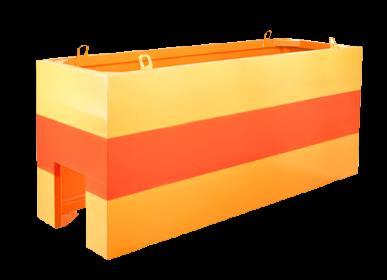

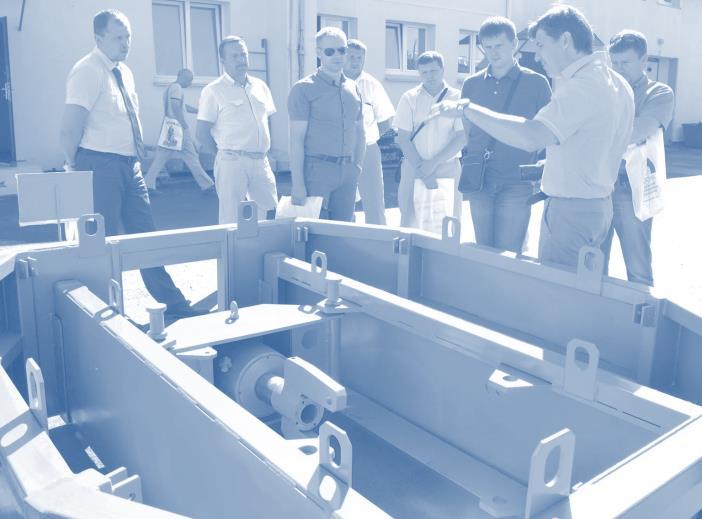

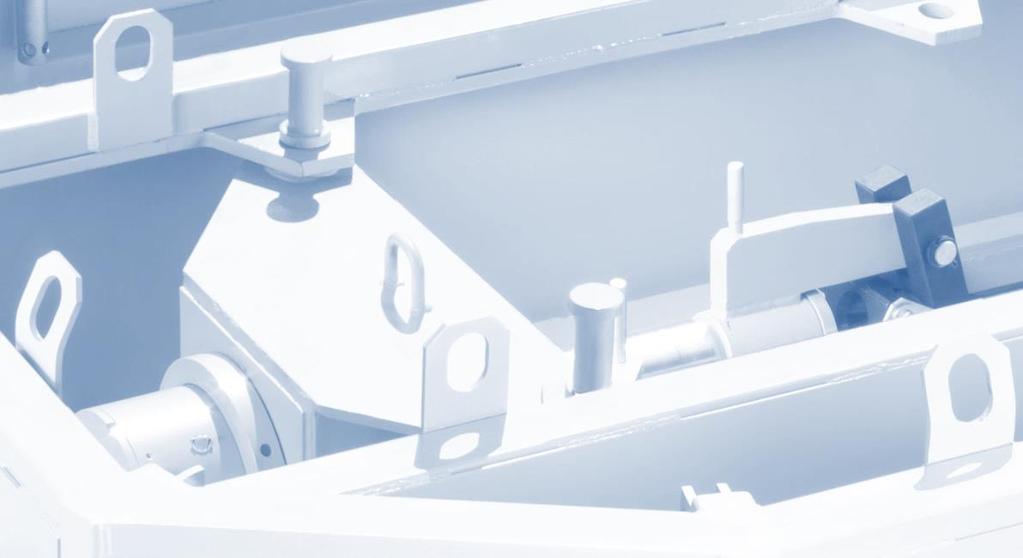

2 220004, Mińsk, Białoruś, ul. Rakovskaya 34 UNP , OKPO tel.: +48 (12) kom.: Maszyna o sile uciągu 50 t do przecisków hydraulicznych z nawigacją radiolokacyjną. Urządzenie składa się z przelotowego siłownika hydraulicznego zamocowanego w boksie stalowym. Układ mechaniczny nadaje żerdziom ruch posuwisto-obrotowy, co zapewnia możliwość zmiany kąta natarcia głowicy pilotażowej i sterowania trajektorią przewiertu. Wewnątrz głowicy przeciskowej znajduje się impulsator systemu nawigacji, który rejestruje w czasie rzeczywistym pozycję głowicy, kierunek, nachylenie i głębokość przecisku. Rys. 1. Mechanizm przeciskowy maszyny MNB-50 Bezwykopowa instalacja rur osłonowych metodą przecisku statycznego z nawigacją radiolokacyjną. Wymiana istniejących rurociągów i przyłączy metodą crackingu i reliningu. Siła uciągu maszyny umożliwia instalację rur o średnicy do 315 mm, a także wymianę lub poszerzanie istniejących rurociągów o średnicy do 315 mm. Maszyna może pracować zarówno w wykopie, jak i w studniach o średnicy od 1500 mm. Poszerzenie otworu odbywa się metodą statycznego zagęszczania gruntu w strefie przyotworowej (bez wibracji), bez stosowania płuczek wiertniczych i bez wynoszenia urobku z otworu. Rys. 2. Boks stalowy do pracy w wykopie Maszyna MNB-50 może być dostosowana do pracy w studni o średnicy 1500 mm. Rys. 3. Agregat hydrauliczny 17,7 kw System MNB-50 + szalunek OR-1.5 umożliwia wykonanie pełnego zakresu prac związanych z instalacją lub wymianą zarówno rury osłonowej, przyłączy, jak i studni o średnicy Ø1500 mm bez użycia ciężkiego sprzętu. Szalunek umożliwia bezpieczne wykonanie prac na głębokości do 5,5 m. Rys. 4. Maszyna MNB-50 w szalunku przewiertowym OR , MEMPEX, ul. Rakovskaya 34, Mińsk, Białoruś, NIP Strona 2 z 8

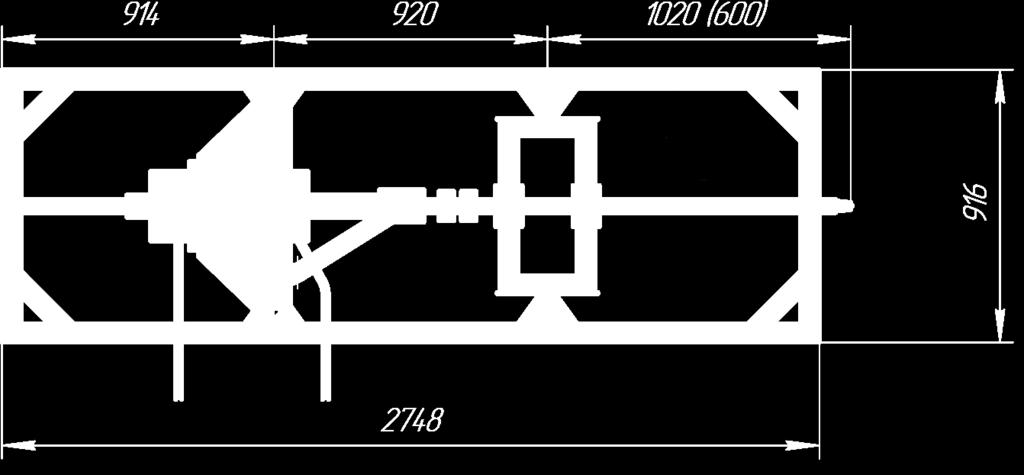

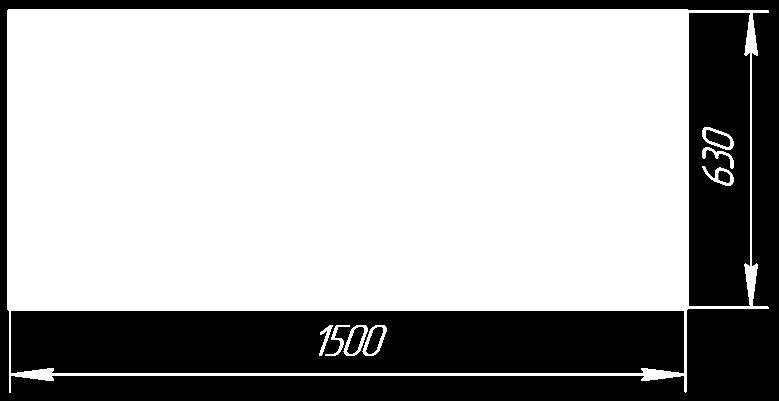

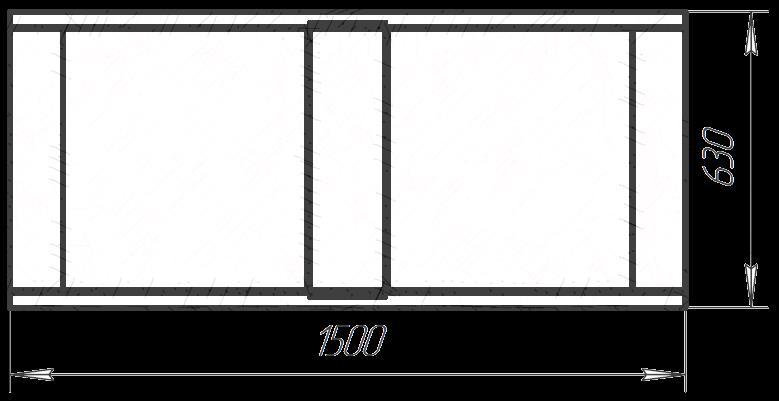

3 Siła pchania: Siła uciągu: Zakres średnic przecisku: Długość żerdzi: Kontrola trajektorii przecisku: Agregat hydrauliczny: Masa i wymiary: - maszyna - agregat hydrauliczny 37 t 50 t Ø mm 600 mm i 1020 mm Radiolokator RD 385L lub SNS-200PROn 17,7 kw z silnikiem Honda GX kg, mm 270 kg, mm Wymiary maszyny z boksem: Agregat hydrauliczny: 2016, MEMPEX, ul. Rakovskaya 34, Mińsk, Białoruś, NIP Strona 3 z 8

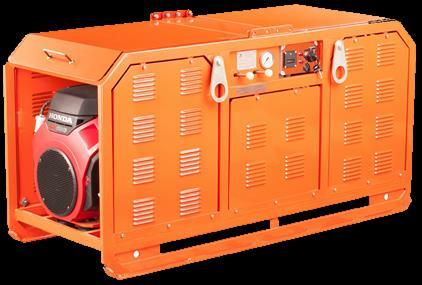

4 Nr. Opis 1. Maszyna MNB-50 Zestaw zawiera urządzenie przeciskowe, pulpit operatora (PU.2), łańcuch (НТ ) boksobudowę stalową (Н ), osprzęt do wciągania rur w trudnych warunkach (Н ) i wszystkie niezbędne akcesoria do mocowania i eksploatacji maszyny. Nr kat. НТ Agregat hydrauliczny z kompletem węży 10 m Silnik Honda GX690 o mocy 17,7 kw. Opcja: automatyczny układ regulacji ciśnienia i wydatku oleju umożliwiający przyspieszenie postępu prac przy niskim obciążeniu maszyny. 1.Н Układ kontroli trajektorii Lokalizator Radiodetection RD 385L lub SNS-200PROn* *Bardziej czuły i tańszy lokalizator produkcji rosyjskiej. RD-385/SNS Osprzęt i opcje Głowica pilotażowa Ø56 mm Żerdź pilotażowa Ø48 mm, L = 1020 mm Żerdź pilotażowa Ø48 mm, L = 600 mm Zestaw do pracy maszyny w studniach min. Ø1500 mm Poszerzacze: Głowice do wciągania rur: Ø90 mm Ø127 mm Ø140 mm Ø170 mm Ø200 mm Ø220 mm Ø250 mm Ø280 mm Ø320 mm Ø360 mm Ø32 mm Ø40 mm Ø63 mm Ø90 mm Ø110 mm Ø160 mm Ø225 mm Ø315 mm НТ НТ НТ (01) 1.KRS150 Н Н (01) Н (02) Н (03) Н (09) Н (04) Н (05) Н (06) Н (07) Н (08) НТ (32) НТ (40) НТ НТ (05) НТ (01) НТ (02) НТ (03) НТ (04) Głowice krusząco-rozpierające do wymiany rur z materiałów kruchych (żeliwo, azbest, kamionka, beton): Ø100 mm na Ø160 mm Ø150 mm na Ø225 mm Ø250 mm na Ø250 mm Ø250 mm na Ø315 mm GR100/160 GR150/225А GR250/250 GR250/315 Noże rolkowe do wymiany rur stalowych: Ø110 mm na Ø160 mm Ø150 mm na Ø160 mm Ø150 mm na Ø225 mm Н (01) GR150/160А1 GR150/225А1 2016, MEMPEX, ul. Rakovskaya 34, Mińsk, Białoruś, NIP Strona 4 z 8

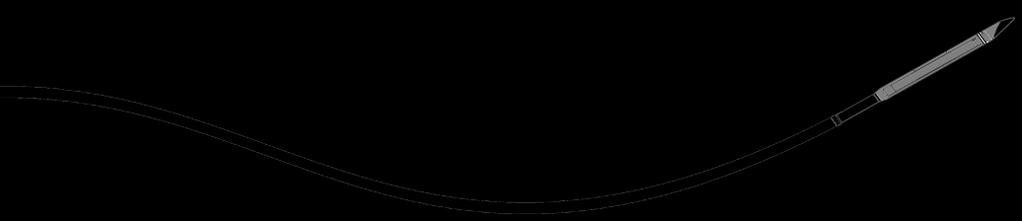

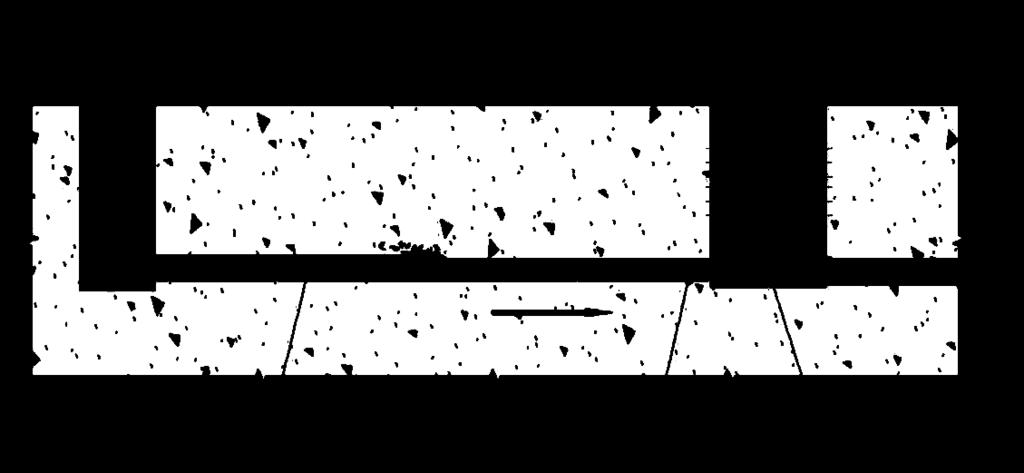

5 Przeciski hydrauliczne są wykonywane dwuetapowo. Pierwszy etap polega na wydrążeniu otworu pilotażowego określającego trajektorię przecisku. Drugi etap polega na wciągnięciu rury do otworu. Maszyna wciska w grunt kolumnę żerdzi pilotażowych zakończonych ostrą głowicą o ściętej końcówce umożliwiającej zmianę kierunku przecisku. Wewnątrz głowicy pilotażowej znajduje się impulsator systemu nawigacji radiolokacyjnej, który w czasie rzeczywistym określa pozycję, obrót i nachylenie głowicy. MNB-50 Rys.5. Wykonanie przecisku sterowanego z nawigacją radiolokacyjną. Po wykonaniu przecisku pilotażowego w komorze odbiorczej podpinany jest poszerzacz z uchwytem do wciągania rury. Rozpoczyna się proces poszerzania wykonanego otworu i wciągania rury osłonowej po śladzie przecisku pilotażowego. MNB-50 Rys.6. Poszerzanie otworu i wciąganie rury. 2016, MEMPEX, ul. Rakovskaya 34, Mińsk, Białoruś, NIP Strona 5 z 8

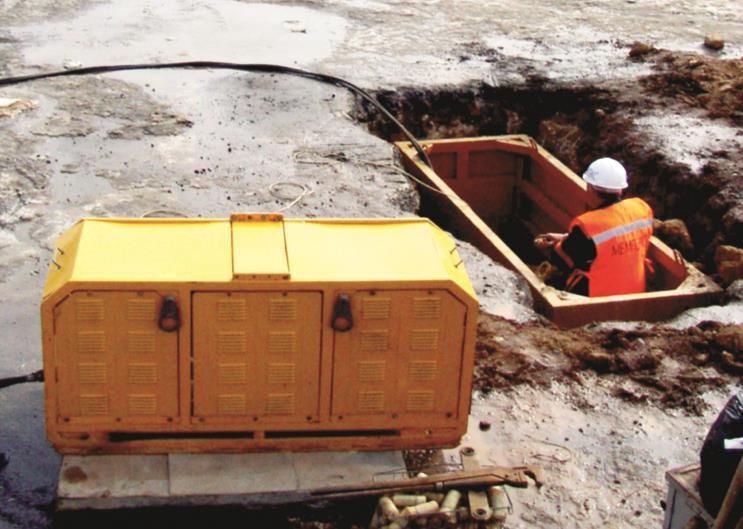

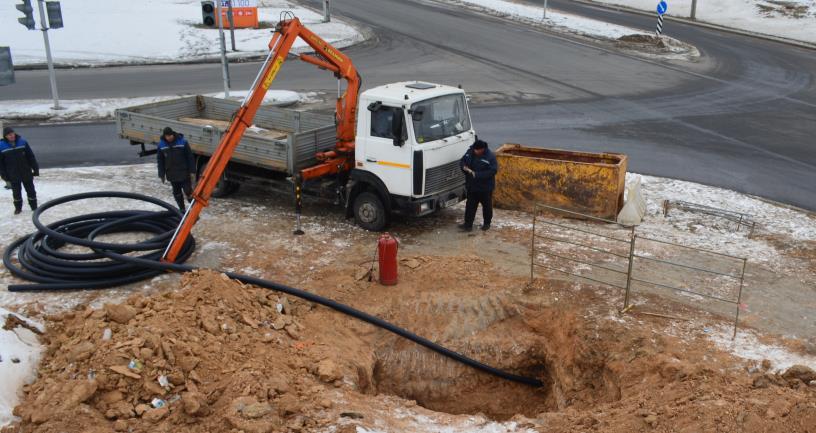

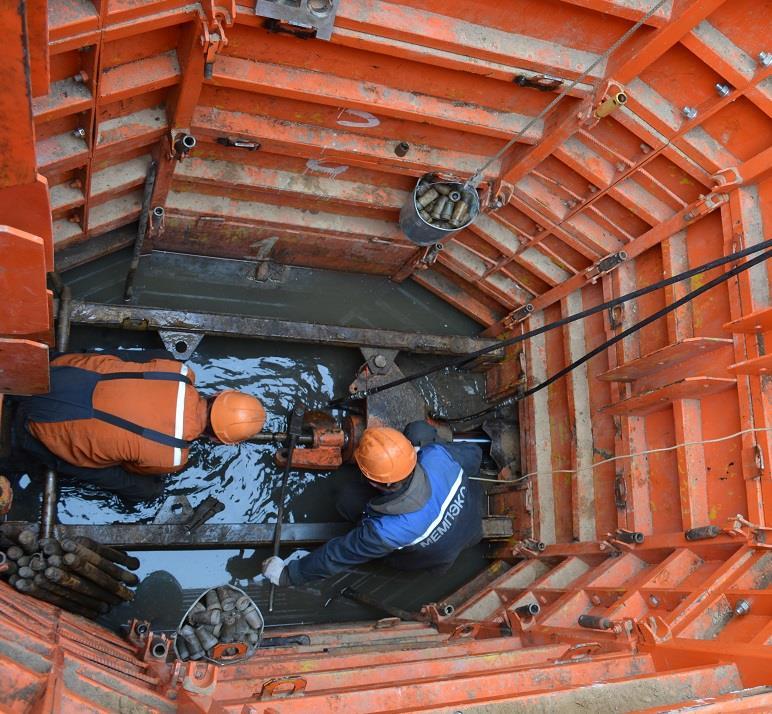

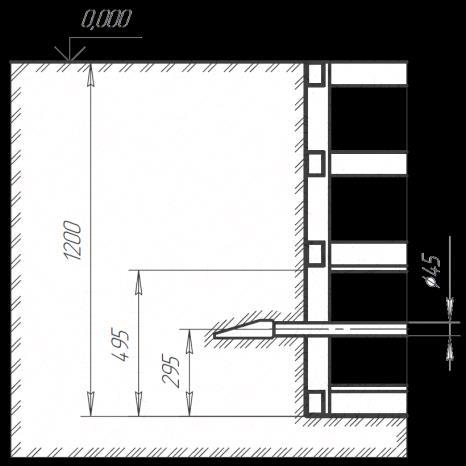

6 Maszyna ciągnie na siebie żedzie z poszerzaczem, który wchodzi do otworu, rozpierając i zagęszczając otaczający grunt. Za poszerzaczem wciągana jest rura osłonowa. Tą metodą można wykonywać przeciski małych i średnich średnic w linii prostej i po łuku. Rys.7. Przecisk maszyną MNB-50 z szalunku Metoda przecisku hydraulicznego sprawdza się przy przekraczaniu traktów komunikacyjnych oraz nasypów kolejowych. Dokładność kontroli trajektorii wystarcza do instalacji osłon kablowych, rurociągów ciśnieniowych, a także kanalizacji o dużym spadku. Przejścia w tej technologii są wykonywane na sucho (bez stosowania płuczek wiertniczych). Wśród zalet przecisku hydraulicznego można wymienić prostotę, brak wibracji, a także niewrażliwość na ujemne temperatury, co w okresie zimowym daje pewną przewagę nad metodami wymagającymi zastosowania płuczek wiertniczych. Rozwój urbanistyczny miast i rosnący stopień zużycia istniejących rurociągów stwarza potrzebę renowacji i zwiększenia przepustowości obecnej infrastruktury. Bezwykopowa wymiana rurociągu polega na usunięciu starego rurociągu i zainstalowaniu nowej rury w tym samym miejscu bez rozkopywania terenu nad rurociągiem. Maszyna MNB-50 umożliwia wymianę starych rur metodą kruszenia statycznego (krakingu) głowicą krusząco-rozpierającą. Jest to dojrzała i szeroko stosowana metoda renowacji zużytych i niedowymiarowanych przewodów gazowych, wodociągowych, kanalizacyjnych itp. 1 Podobnie, jak w przypadku przecisku, maszyna wciąga nową rurę, ale tym razem wciągamy ją do istniejącego rurociągu, a zamiast poszerzacza stosowana jest głowica krusząco-rozpierająca bądź głowica z ostrzem do rozcinania rur stalowych. rury segmentowe szalunek modułowy agregat hydrauliczny MEMPEX nowy rurociąg stary rurociąg maszyna Rys.8.Technologia wymiany starego rurociągu za pomocą głowicy krusząco-rozpierającej Kraking statyczny wymaga zastosowania urządzenia o dużej sile uciągu. Maszyna MNB-50 umożliwia wymianę rurociągów o średnicy do 315 mm z powiększeniem średnicy o jedną dymensję. Można także nie powiększać rurociągu, a jedynie wciągnąć do niego rurę o mniejszej średnicy. 1 Guideline for Pipe Bursting International Pipe Bursting Association (IPBA), , MEMPEX, ul. Rakovskaya 34, Mińsk, Białoruś, NIP Strona 6 z 8

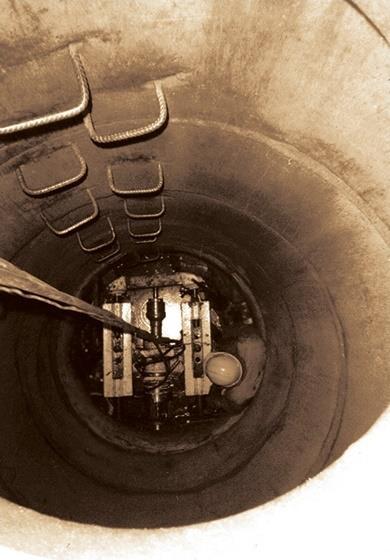

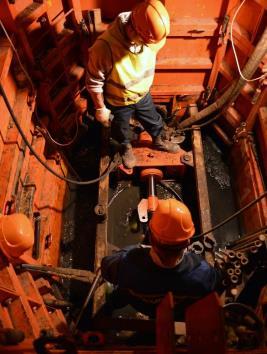

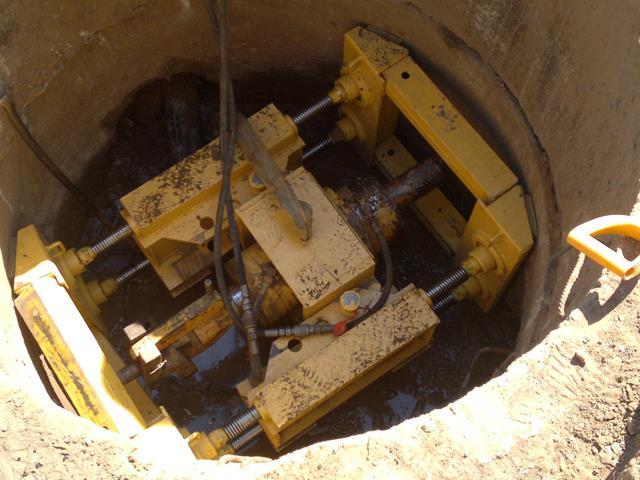

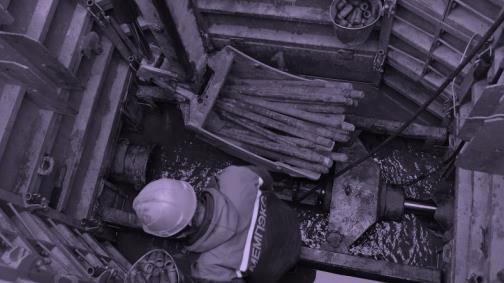

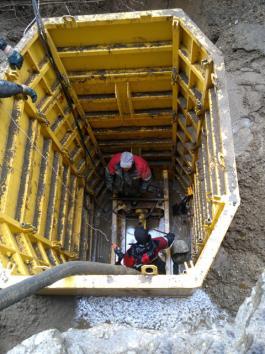

7 Rys.9. Przeciski pod drogami i wymiana starych rurociągów z szalunku modułowego. Rys.10. Maszyna MNB-50 w konfiguracji do pracy w studni. Wymiana rurociągu ze studni 1500 mm. 2016, MEMPEX, ul. Rakovskaya 34, Mińsk, Białoruś, NIP Strona 7 z 8
