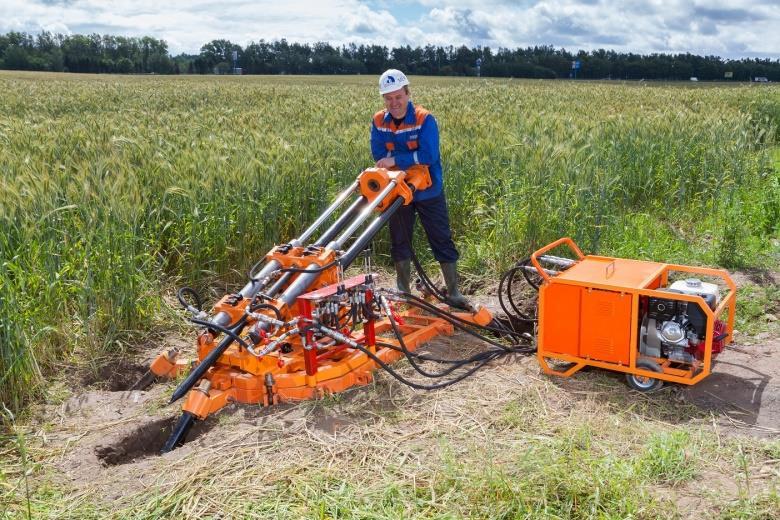

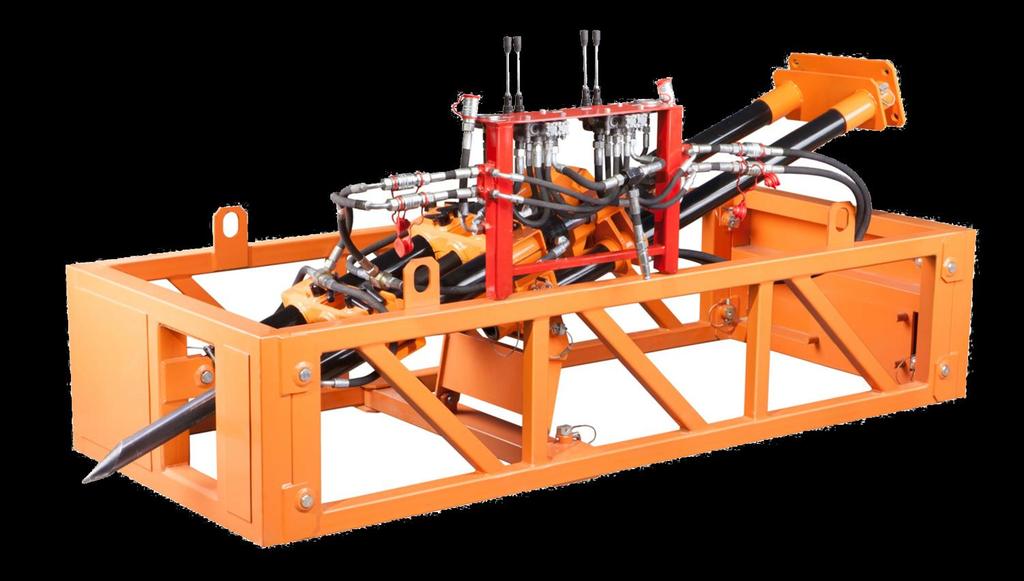

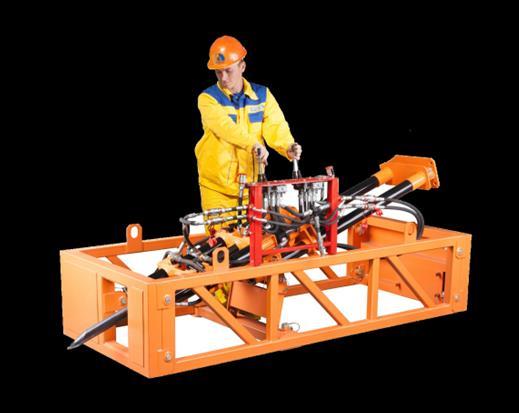

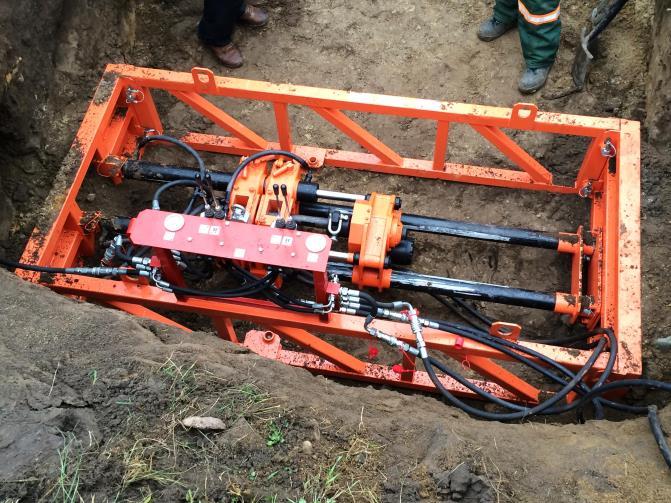

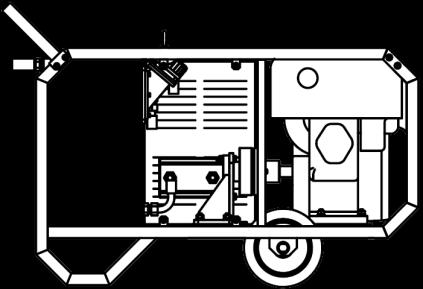

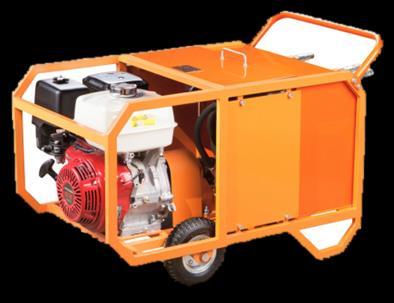

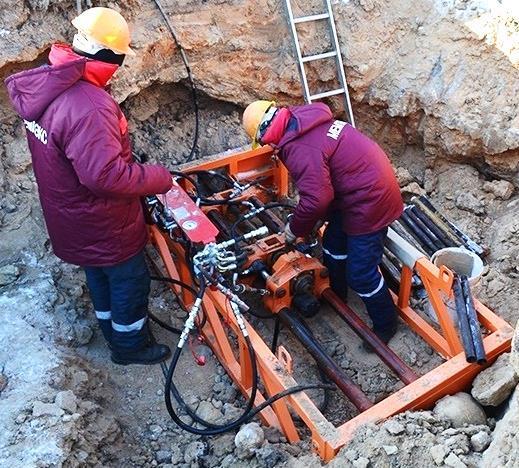

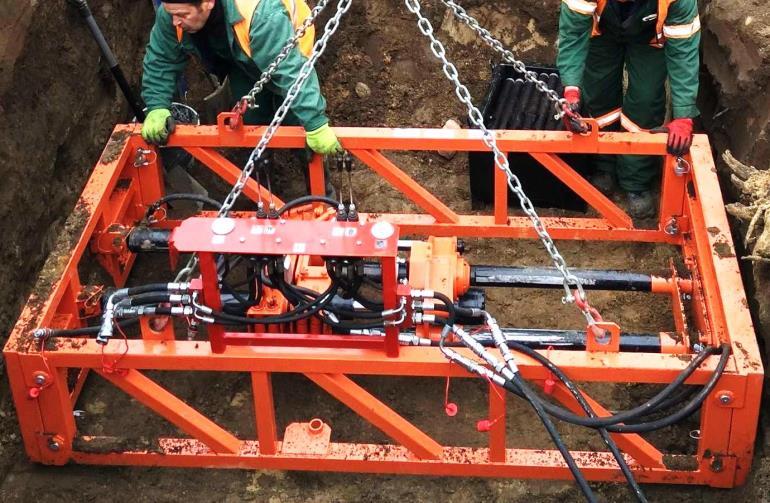

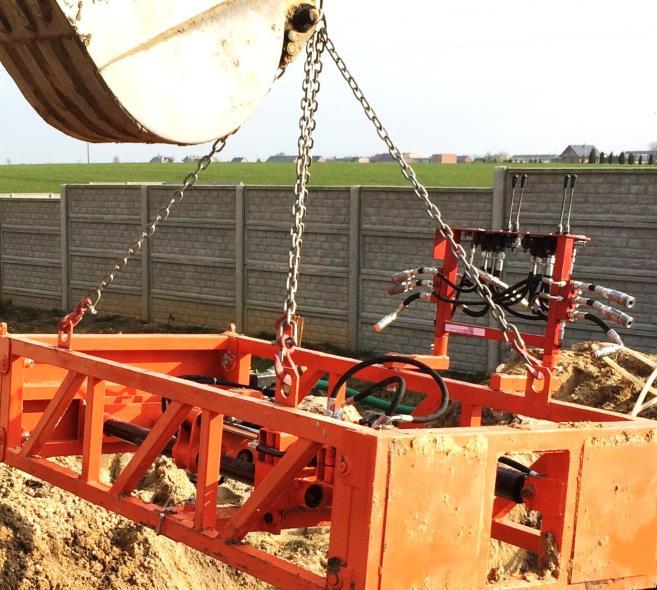

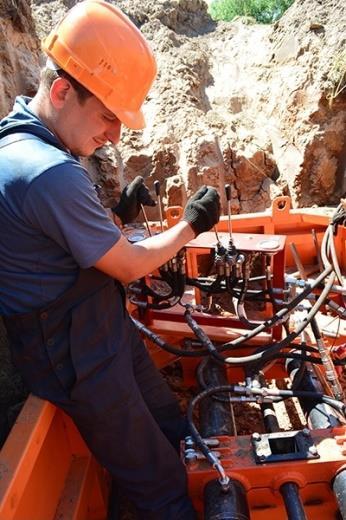

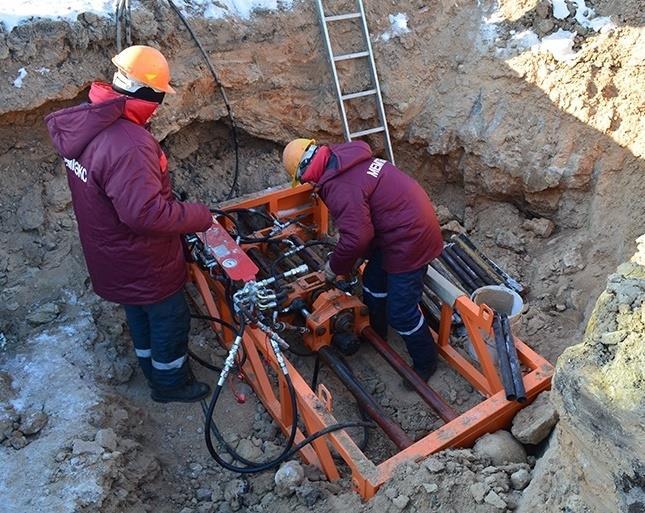

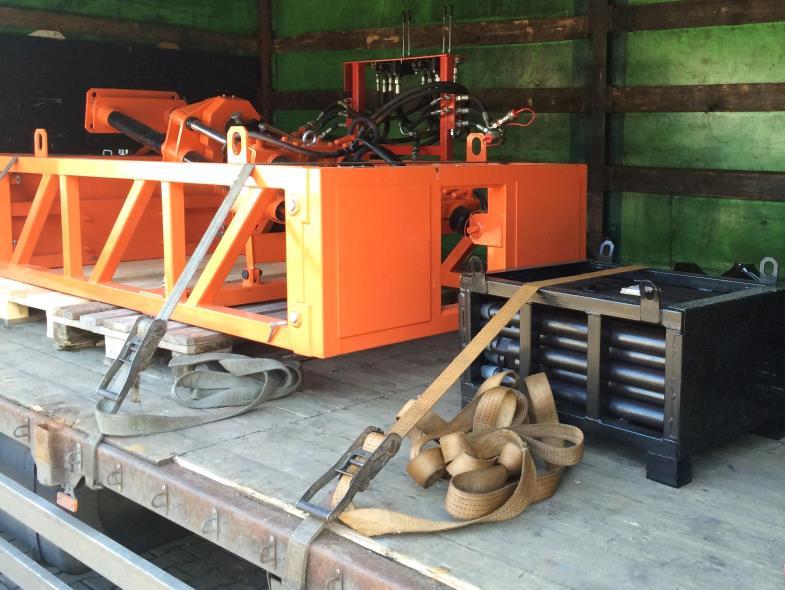

2 UNB-20 jest wielozadaniową maszyną do przecisków hydraulicznych z nawigacją radiolokacyjną. Jest to przenośne urządzenie przystosowane do pracy w trudnodostępnym terenie, a także w warunkach gęstej zabudowy miejskiej. Maszynę UNB-20 wyróżnia możliwość wiercenia pod kątem i wykonywania przecisków zarówno z wykopu, jak i z powierzchni terenu. Instalacja rur o średnicy do 160 mm na odcinkach do 60 m metodą przecisku sterowanego z nawigacją radiolokacyjną. Bezwykopowa wymiana rurociągów o średnicy do 160 mm metodą kruszenia (crackingu) statycznego. Rys. 4. Maszyna UNB-20 w boksie do pracy z wykopu Rys. 5. Agregat hydrauliczny 8,2 kw Maszyna UNB-20 jest wyposażona w nowoczesny system nawigacji radiolokacyjnej. Wewnątrz głowicy przeciskowej znajduje się impulsator systemu nawigacji, który rejestruje w czasie rzeczywistym pozycję głowicy, kierunek, nachylenie i głębokość przecisku. Informacja jest przekazywana do operatora maszyny na monitor lub telefon/tablet z systemem Android. System nawigacji radiolokacyjnej o wysokiej dokładności Lekki, przenośny agregat hydrauliczny z silnikiem Honda Boks do mocowania maszyny w wykopie i platforma kotwiona do pracy z powierzchni Lekka i łatwa w montażu modułowa konstrukcja maszyny Wysoka mobilność i szybki montaż na placu budowy Wykonanie przecisku bez wibracji i bez stosowania płuczek wiertniczych 2016, MEMPEX, ul. Rakovskaya 34, Mińsk, Białoruś Strona 2 z 8

3 Siła pchania: Siła uciągu: Zakres średnic przecisku: Długość żerdzi: Kontrola trajektorii przecisku: Przenośny agregat hydrauliczny: Masa i wymiary: - maszyna z boksem - agregat hydrauliczny 15 t 20 t Ø mm 600 mm Radiolokator RD 385L lub SNS-200PROn 8,2 kw z silnikiem Honda GX kg, mm 105 kg, mm 500 mm 2360 mm Agregat hydrauliczny: masa 105 kg wymiary ( ) mm 1140 mm 2016, MEMPEX, ul. Rakovskaya 34, Mińsk, Białoruś Strona 3 z 8

4 Poz. Nazwa i opis 1. Maszyna UNB-20 Zestaw zawiera urządzenie przeciskowe, pulpit operatora (UNB ), łańcuch do wciągania rur (HT ) boks-obudowę stalową (UNB 20-16) i wszystkie niezbędne akcesoria do mocowania i eksploatacji maszyny. 2. Agregat hydrauliczny z kompletem węży 10 m Silnik benzynowy Honda GX390 o mocy 8,2 kw. 3. Układ kontroli trajektorii Lokalizator Radiodetection RD 385L lub SNS-200PROn* *Bardziej czuły i tańszy lokalizator produkcji rosyjskiej. 4. Platforma do pracy z powierzchni terenu Osprzęt do mocowania maszyny i wykonywania przecisków sterowanych z powierzchni terenu. 5. Osprzęt Głowica pilotażowa Ø56 mm Żerdź pilotażowa Ø48 mm, L = 600 mm Numer katalogowy UNB UNB RD-385/SNS-200 UNB НТ UNB Poszerzacze: Głowice do wciągania rur za poszerzaczem: Ø90 mm Ø127 mm Ø140 mm Ø170 mm Ø200 mm Ø32 mm Ø40 mm Ø63 mm Ø90 mm Ø110 mm Ø160 mm Н Н (01) Н (02) Н (03) Н (09) НТ (32) НТ (40) НТ НТ (05) НТ (01) НТ (02) Głowice krusząco-rozpierające do wymiany rur z materiałów kruchych: Ø100 mm na Ø160 mm GR100/160 Noże rolkowe do wymiany rur stalowych: Ø110 mm na Ø160 mm Ø150 mm na Ø160 mm Н (01) GR150/160А1 2016, MEMPEX, ul. Rakovskaya 34, Mińsk, Białoruś Strona 4 z 8

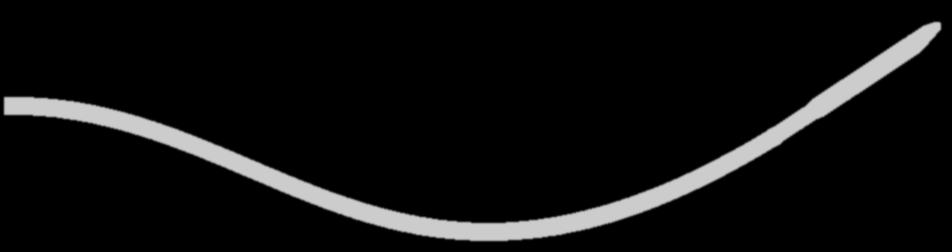

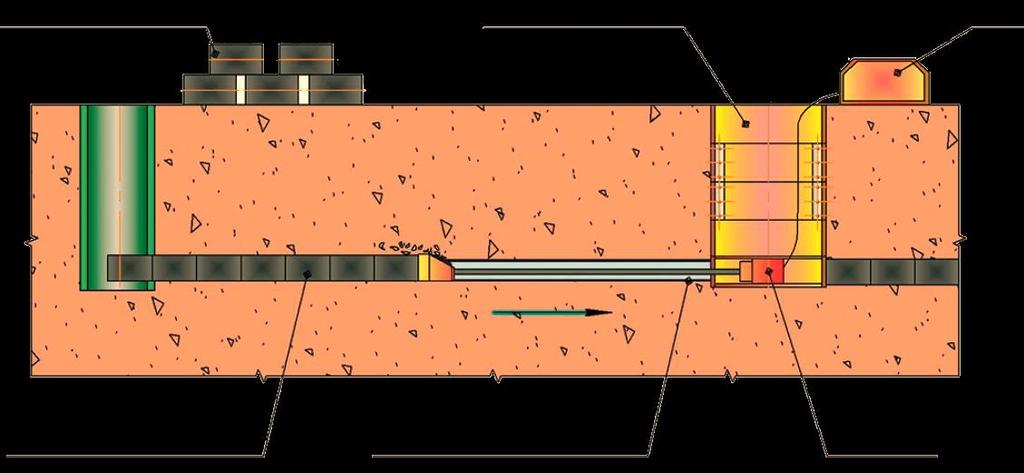

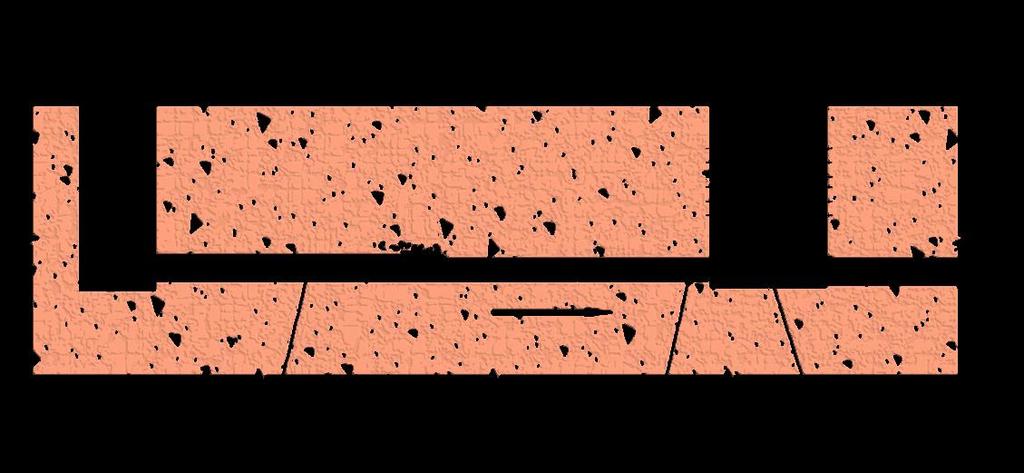

5 MEMPEX / Technologie bezwykopowe informacja o maszynie przeciskowej UNB-20 v.5.0/ Przeciski hydrauliczne są wykonywane dwuetapowo. Pierwszy etap polega na wydrążeniu otworu pilotażowego określającego trajektorię przecisku. Drugi etap polega na wciągnięciu rury do otworu. Maszyna wciska w grunt kolumnę żerdzi pilotażowych zakończonych ostrą głowicą o ściętej końcówce umożliwiającej zmianę kierunku przecisku. Wewnątrz głowicy pilotażowej znajduje się impulsator systemu nawigacji radiolokacyjnej, który w czasie rzeczywistym określa pozycję, obrót i nachylenie głowicy. Rys.6. Wykonanie przecisku sterowanego z nawigacją radiolokacyjną. Po wykonaniu przecisku pilotażowego w komorze odbiorczej podpinany jest poszerzacz z uchwytem do wciągania rury. Rozpoczyna się proces poszerzania wykonanego otworu i wciągania rury osłonowej po śladzie przecisku pilotażowego. Rys.7. Poszerzanie otworu i wciąganie rury. 2016, MEMPEX, ul. Rakovskaya 34, Mińsk, Białoruś Strona 5 z 8

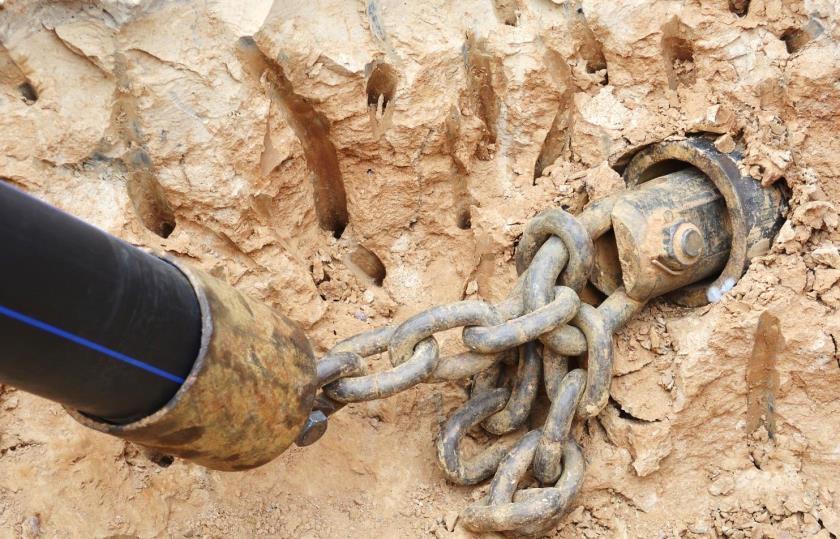

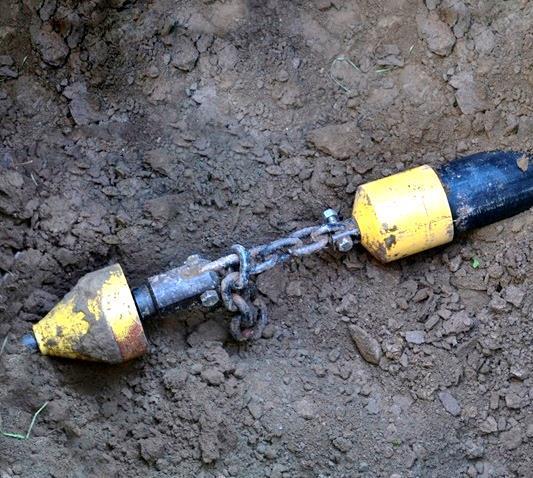

6 Maszyna ciągnie na siebie żedzie z poszerzaczem, który wchodzi do otworu, rozpierając i zagęszczając otaczający grunt. Za poszerzaczem wciągana jest rura osłonowa. Tą metodą można wykonywać przeciski małych i średnich średnic w linii prostej i po łuku. Rys.8. poszerzacz + głowica ciągnąca rurę PE Metoda przecisku hydraulicznego sprawdza się przy przekraczaniu traktów komunikacyjnych oraz nasypów kolejowych. Dokładność kontroli trajektorii wystarcza do instalacji osłon kablowych, rurociągów ciśnieniowych, a także kanalizacji o dużym spadku. Przejścia w tej technologii są wykonywane na sucho (bez stosowania płuczek wiertniczych). Wśród zalet przecisku hydraulicznego można wymienić prostotę, brak wibracji, a także niewrażliwość na ujemne temperatury, co w okresie zimowym daje pewną przewagę nad metodami wymagającymi zastosowania płuczek wiertniczych. Rozwój urbanistyczny miast i rosnący stopień zużycia istniejących rurociągów stwarza potrzebę renowacji i zwiększenia przepustowości obecnej infrastruktury. Bezwykopowa wymiana rurociągu polega na usunięciu starego rurociągu i zainstalowaniu nowej rury w tym samym miejscu bez rozkopywania terenu nad rurociągiem. Maszyna UNB-20 umożliwia wymianę starych rur metodą kruszenia statycznego (krakingu) głowicą krusząco-rozpierającą. Jest to dojrzała i szeroko stosowana metoda renowacji zużytych i niedowymiarowanych przewodów gazowych, wodociągowych, kanalizacyjnych itp. 1 Podobnie, jak w przypadku przecisku, maszyna wciąga nową rurę, ale tym razem wciągamy ją do istniejącego rurociągu, a zamiast poszerzacza stosowana jest głowica krusząco-rozpierająca bądź głowica z ostrzem do rozcinania rur stalowych. rury segmentowe szalunek modułowy agregat hydrauliczny MEMPEX nowy rurociąg stary rurociąg maszyna Rys.9.Technologia wymiany starego rurociągu za pomocą głowicy krusząco-rozpierającej Można także nie powiększać rurociągu, a jedynie wciągnąć do niego rurę o mniejszej średnicy. 1 Guideline for Pipe Bursting International Pipe Bursting Association (IPBA), , MEMPEX, ul. Rakovskaya 34, Mińsk, Białoruś Strona 6 z 8

7 2016, MEMPEX, ul. Rakovskaya 34, Mińsk, Białoruś Strona 7 z 8
