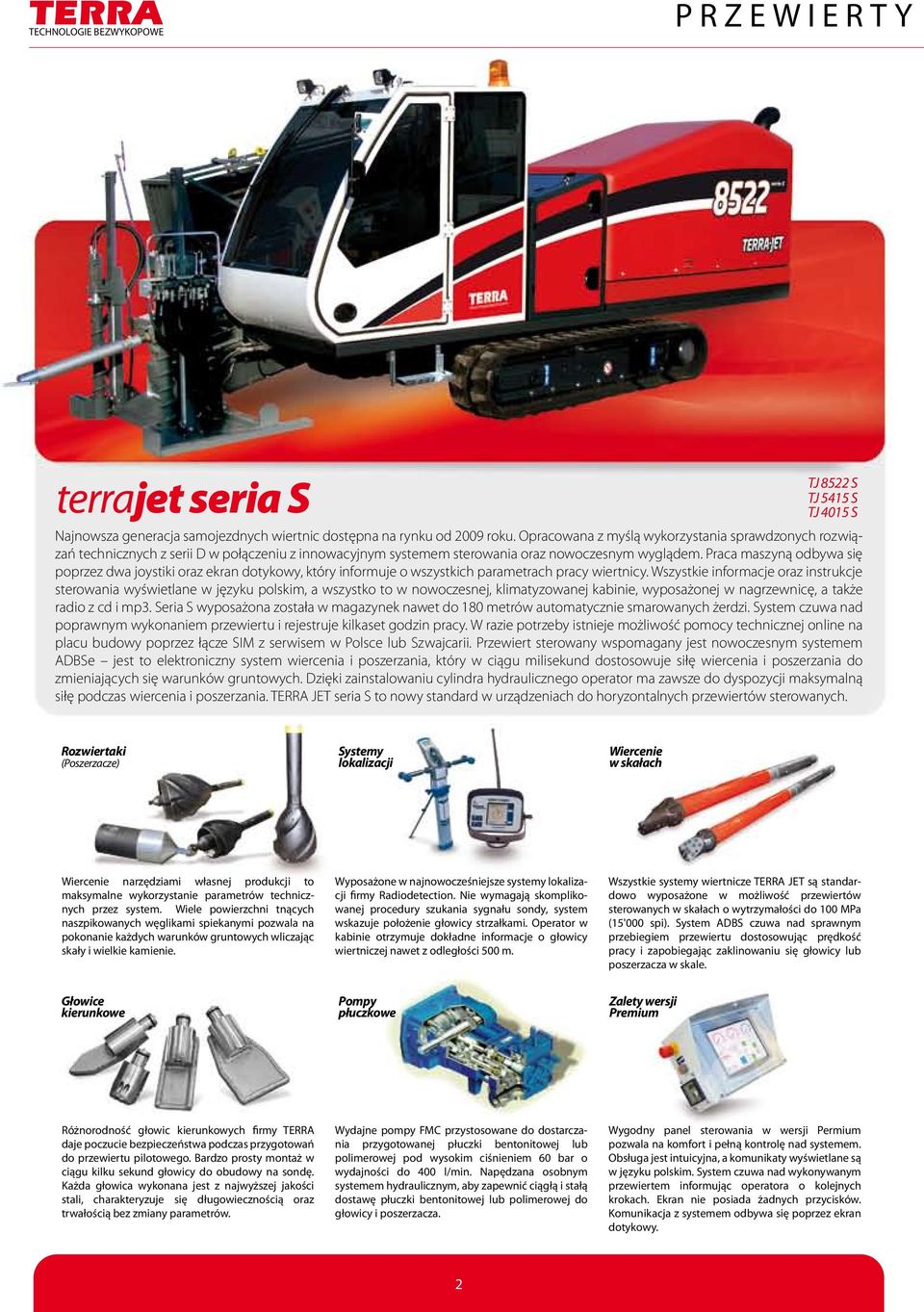

2 TECHNOLOGIE BEZWYKOPOWE P R Z E W I E R T Y terrajet seria S TJ 8522 S TJ 5415 S TJ 4015 S Najnowsza generacja samojezdnych wiertnic dostępna na rynku od 2009 roku. Opracowana z myślą wykorzystania sprawdzonych rozwiązań technicznych z serii D w połączeniu z innowacyjnym systemem sterowania oraz nowoczesnym wyglądem. Praca maszyną odbywa się poprzez dwa joystiki oraz ekran dotykowy, który informuje o wszystkich parametrach pracy wiertnicy. Wszystkie informacje oraz instrukcje sterowania wyświetlane w języku polskim, a wszystko to w nowoczesnej, klimatyzowanej kabinie, wyposażonej w nagrzewnicę, a także radio z cd i mp3. Seria S wyposażona została w magazynek nawet do 180 metrów automatycznie smarowanych żerdzi. System czuwa nad poprawnym wykonaniem przewiertu i rejestruje kilkaset godzin pracy. W razie potrzeby istnieje możliwość pomocy technicznej online na placu budowy poprzez łącze SIM z serwisem w Polsce lub Szwajcarii. Przewiert sterowany wspomagany jest nowoczesnym systemem ADBSe jest to elektroniczny system wiercenia i poszerzania, który w ciągu milisekund dostosowuje siłę wiercenia i poszerzania do zmieniających się warunków gruntowych. Dzięki zainstalowaniu cylindra hydraulicznego operator ma zawsze do dyspozycji maksymalną siłę podczas wiercenia i poszerzania. TERRA JET seria S to nowy standard w urządzeniach do horyzontalnych przewiertów sterowanych. Rozwiertaki (Poszerzacze) Systemy lokalizacji Wiercenie w skałach Wiercenie narzędziami własnej produkcji to maksymalne wykorzystanie parametrów technicznych przez system. Wiele powierzchni tnących naszpikowanych węglikami spiekanymi pozwala na pokonanie każdych warunków gruntowych wliczając skały i wielkie kamienie. Wyposażone w najnowocześniejsze systemy lokalizacji firmy Radiodetection. Nie wymagają skomplikowanej procedury szukania sygnału sondy, system wskazuje położenie głowicy strzałkami. Operator w kabinie otrzymuje dokładne informacje o głowicy wiertniczej nawet z odległości 500 m. Wszystkie systemy wiertnicze TERRA JET są standardowo wyposażone w możliwość przewiertów sterowanych w skałach o wytrzymałości do 100 MPa (15'000 spi). System ADBS czuwa nad sprawnym przebiegiem przewiertu dostosowując prędkość pracy i zapobiegając zaklinowaniu się głowicy lub poszerzacza w skale. Głowice kierunkowe Pompy płuczkowe Zalety wersji Premium Różnorodność głowic kierunkowych firmy TERRA daje poczucie bezpieczeństwa podczas przygotowań do przewiertu pilotowego. Bardzo prosty montaż w ciągu kilku sekund głowicy do obudowy na sondę. Każda głowica wykonana jest z najwyższej jakości stali, charakteryzuje się długowiecznością oraz trwałością bez zmiany parametrów. Wydajne pompy FMC przystosowane do dostarczania przygotowanej płuczki bentonitowej lub polimerowej pod wysokim ciśnieniem 60 bar o wydajności do 400 l/min. Napędzana osobnym systemem hydraulicznym, aby zapewnić ciągłą i stałą dostawę płuczki bentonitowej lub polimerowej do głowicy i poszerzacza. Wygodny panel sterowania w wersji Permium pozwala na komfort i pełną kontrolę nad systemem. Obsługa jest intuicyjna, a komunikaty wyświetlane są w języku polskim. System czuwa nad wykonywanym przewiertem informując operatora o kolejnych krokach. Ekran nie posiada żadnych przycisków. Komunikacja z systemem odbywa się poprzez ekran dotykowy.

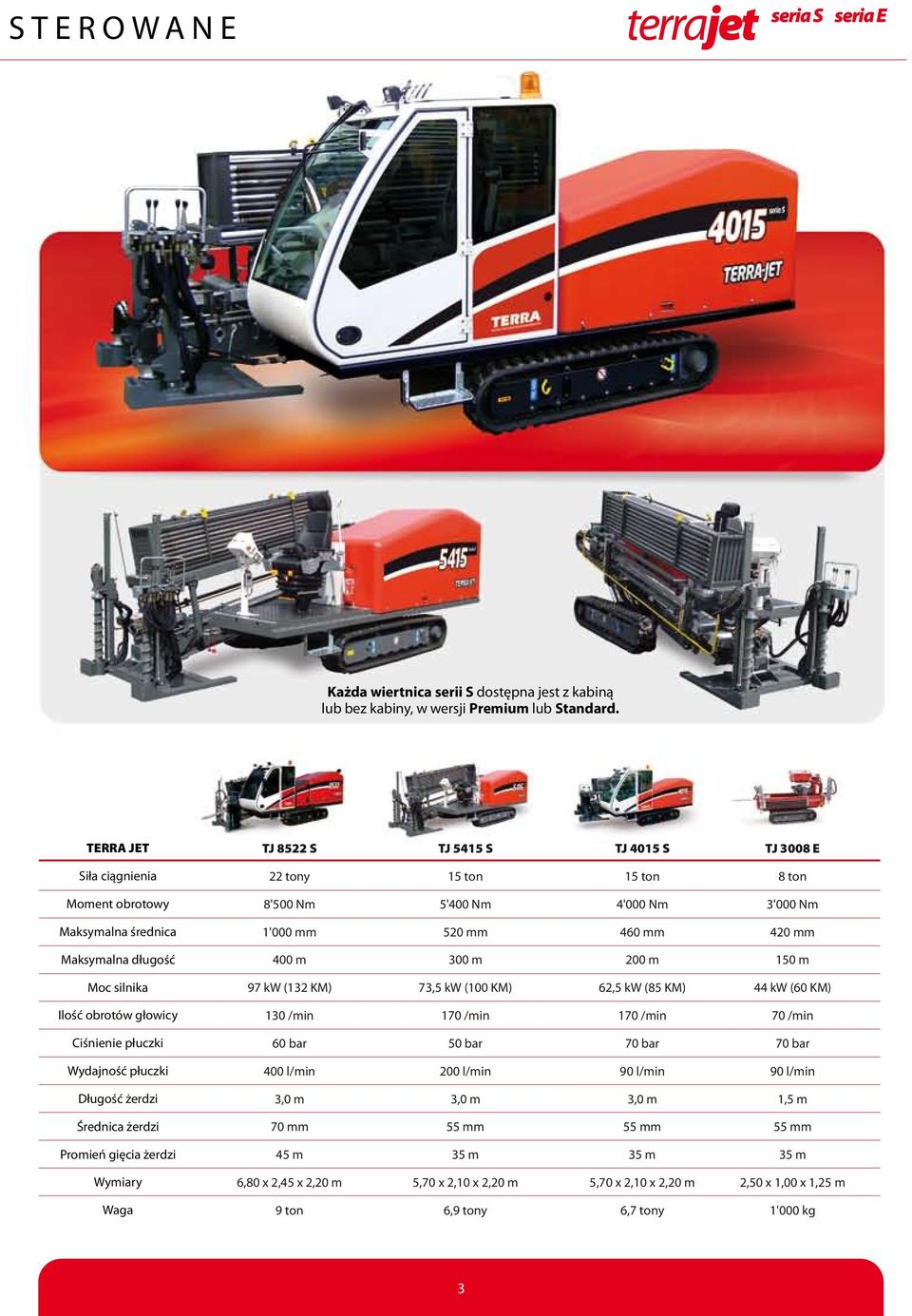

3 S T E R O W A N E terrajet seria S seria E Każda wiertnica serii S dostępna jest z kabiną lub bez kabiny, w wersji Premium lub Standard. TERRA JET TJ 8522 S TJ 5415 S TJ 4015 S TJ 3008 E Siła ciągnienia 22 tony 15 ton 15 ton 8 ton Moment obrotowy 8'500 Nm 5'400 Nm 4'000 Nm 3'000 Nm Maksymalna średnica 1'000 mm 520 mm 460 mm 420 mm Maksymalna długość 400 m 300 m 200 m 150 m Moc silnika 97 kw (132 KM) 73,5 kw (100 KM) 62,5 kw (85 KM) 44 kw (60 KM) Ilość obrotów głowicy 130 /min 170 /min 170 /min 70 /min Ciśnienie płuczki 60 bar 50 bar 70 bar 70 bar Wydajność płuczki 400 l/min 200 l/min 90 l/min 90 l/min Długość żerdzi 3,0 m 3,0 m 3,0 m 1,5 m Średnica żerdzi 70 mm 55 mm 55 mm 55 mm Promień gięcia żerdzi 45 m 35 m 35 m 35 m Wymiary 6,80 x 2,45 x 2,20 m 5,70 x 2,10 x 2,20 m 5,70 x 2,10 x 2,20 m 2,50 x 1,00 x 1,25 m Waga 9 ton 6,9 tony 6,7 tony 1'000 kg

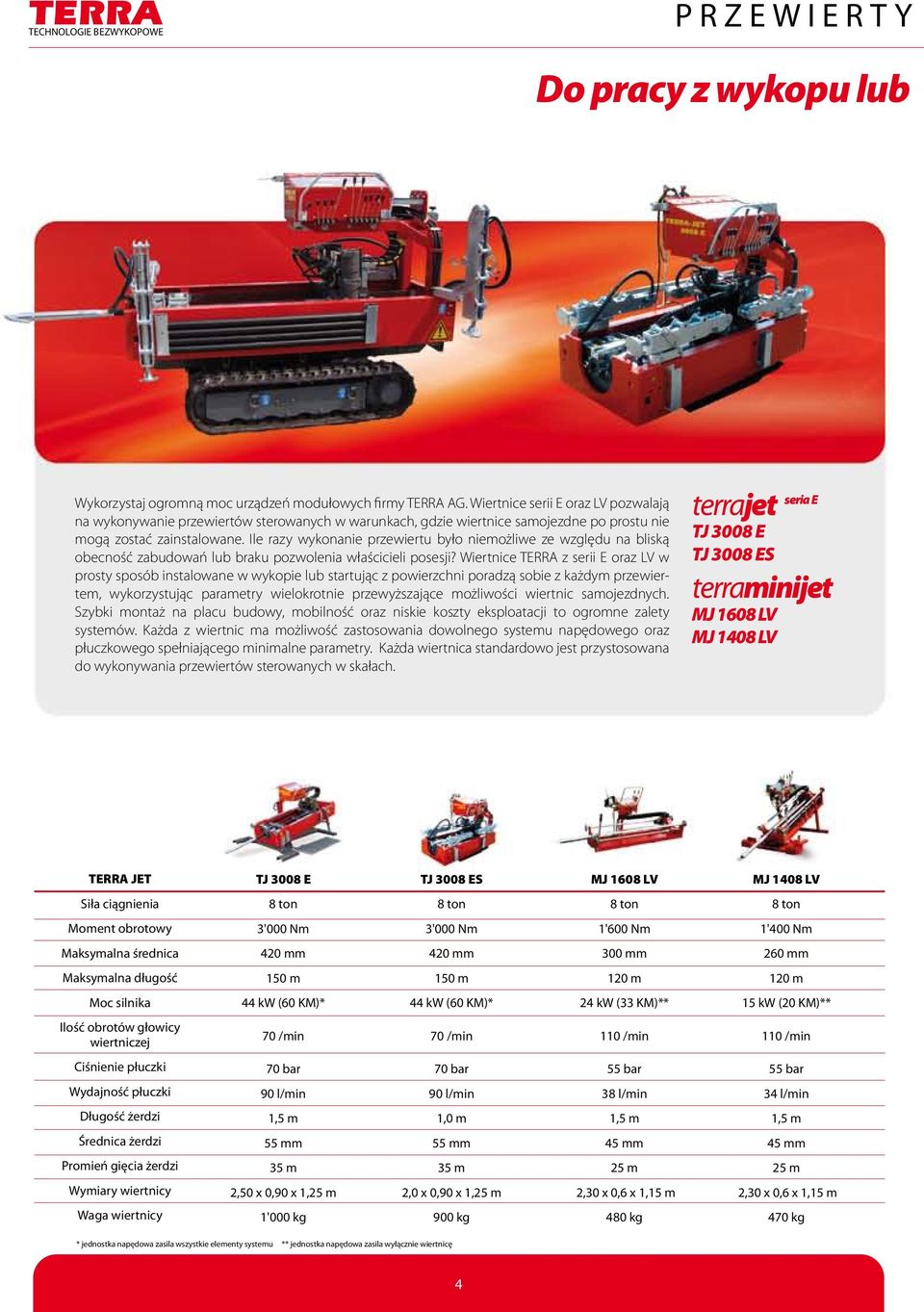

4 TECHNOLOGIE BEZWYKOPOWE P R Z E W I E R T Y Do pracy z wykopu lub Wykorzystaj ogromną moc urządzeń modułowych firmy TERRA AG. Wiertnice serii E oraz LV pozwalają na wykonywanie przewiertów sterowanych w warunkach, gdzie wiertnice samojezdne po prostu nie mogą zostać zainstalowane. Ile razy wykonanie przewiertu było niemożliwe ze względu na bliską obecność zabudowań lub braku pozwolenia właścicieli posesji? Wiertnice TERRA z serii E oraz LV w prosty sposób instalowane w wykopie lub startując z powierzchni poradzą sobie z każdym przewiertem, wykorzystując parametry wielokrotnie przewyższające możliwości wiertnic samojezdnych. Szybki montaż na placu budowy, mobilność oraz niskie koszty eksploatacji to ogromne zalety systemów. Każda z wiertnic ma możliwość zastosowania dowolnego systemu napędowego oraz płuczkowego spełniającego minimalne parametry. Każda wiertnica standardowo jest przystosowana do wykonywania przewiertów sterowanych w skałach. seria E terrajet TJ 3008 E TJ 3008 ES terraminijet MJ 1608 LV MJ 1408 LV TERRA JET TJ 3008 E TJ 3008 ES MJ 1608 LV MJ 1408 LV Siła ciągnienia 8 ton 8 ton 8 ton 8 ton Moment obrotowy 3'000 Nm 3'000 Nm 1'600 Nm 1'400 Nm Maksymalna średnica 420 mm 420 mm 300 mm 260 mm Maksymalna długość 150 m 150 m 120 m 120 m Moc silnika 44 kw (60 KM)* 44 kw (60 KM)* 24 kw (33 KM)** 15 kw (20 KM)** Ilość obrotów głowicy wiertniczej 70 /min 70 /min 110 /min 110 /min Ciśnienie płuczki 70 bar 70 bar 55 bar 55 bar Wydajność płuczki 90 l/min 90 l/min 38 l/min 34 l/min Długość żerdzi 1,5 m 1,0 m 1,5 m 1,5 m Średnica żerdzi 55 mm 55 mm 45 mm 45 mm Promień gięcia żerdzi 35 m 35 m 25 m 25 m Wymiary wiertnicy 2,50 x 0,90 x 1,25 m 2,0 x 0,90 x 1,25 m 2,30 x 0,6 x 1,15 m 2,30 x 0,6 x 1,15 m Waga wiertnicy 1'000 kg 900 kg 480 kg 470 kg * jednostka napędowa zasila wszystkie elementy systemu ** jednostka napędowa zasila wyłącznie wiertnicę

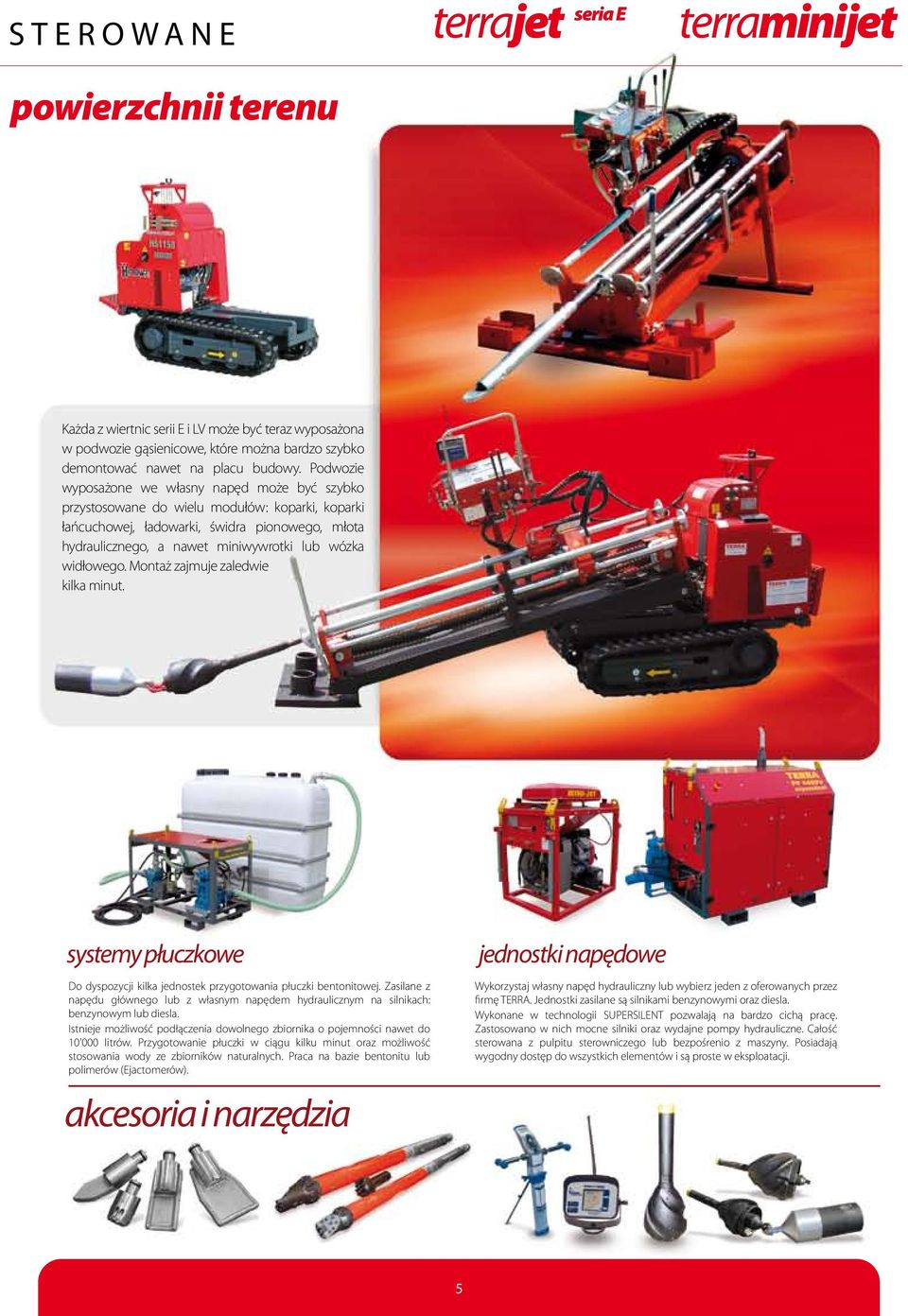

5 S T E R O W A N E terrajet seria E terraminijet powierzchnii terenu Każda z wiertnic serii E i LV może być teraz wyposażona w podwozie gąsienicowe, które można bardzo szybko demontować nawet na placu budowy. Podwozie wyposażone we własny napęd może być szybko przystosowane do wielu modułów: koparki, koparki łańcuchowej, ładowarki, świdra pionowego, młota hydraulicznego, a nawet miniwywrotki lub wózka widłowego. Montaż zajmuje zaledwie kilka minut. systemy płuczkowe Do dyspozycji kilka jednostek przygotowania płuczki bentonitowej. Zasilane z napędu głównego lub z własnym napędem hydraulicznym na silnikach: benzynowym lub diesla. Istnieje możliwość podłączenia dowolnego zbiornika o pojemności nawet do 10'000 litrów. Przygotowanie płuczki w ciągu kilku minut oraz możliwość stosowania wody ze zbiorników naturalnych. Praca na bazie bentonitu lub polimerów (Ejactomerów). akcesoria i narzędzia jednostki napędowe Wykorzystaj własny napęd hydrauliczny lub wybierz jeden z oferowanych przez firmę TERRA. Jednostki zasilane są silnikami benzynowymi oraz diesla. Wykonane w technologii SUPERSILENT pozwalają na bardzo cichą pracę. Zastosowano w nich mocne silniki oraz wydajne pompy hydrauliczne. Całość sterowana z pulpitu sterowniczego lub bezpośrenio z maszyny. Posiadają wygodny dostęp do wszystkich elementów i są proste w eksploatacji.

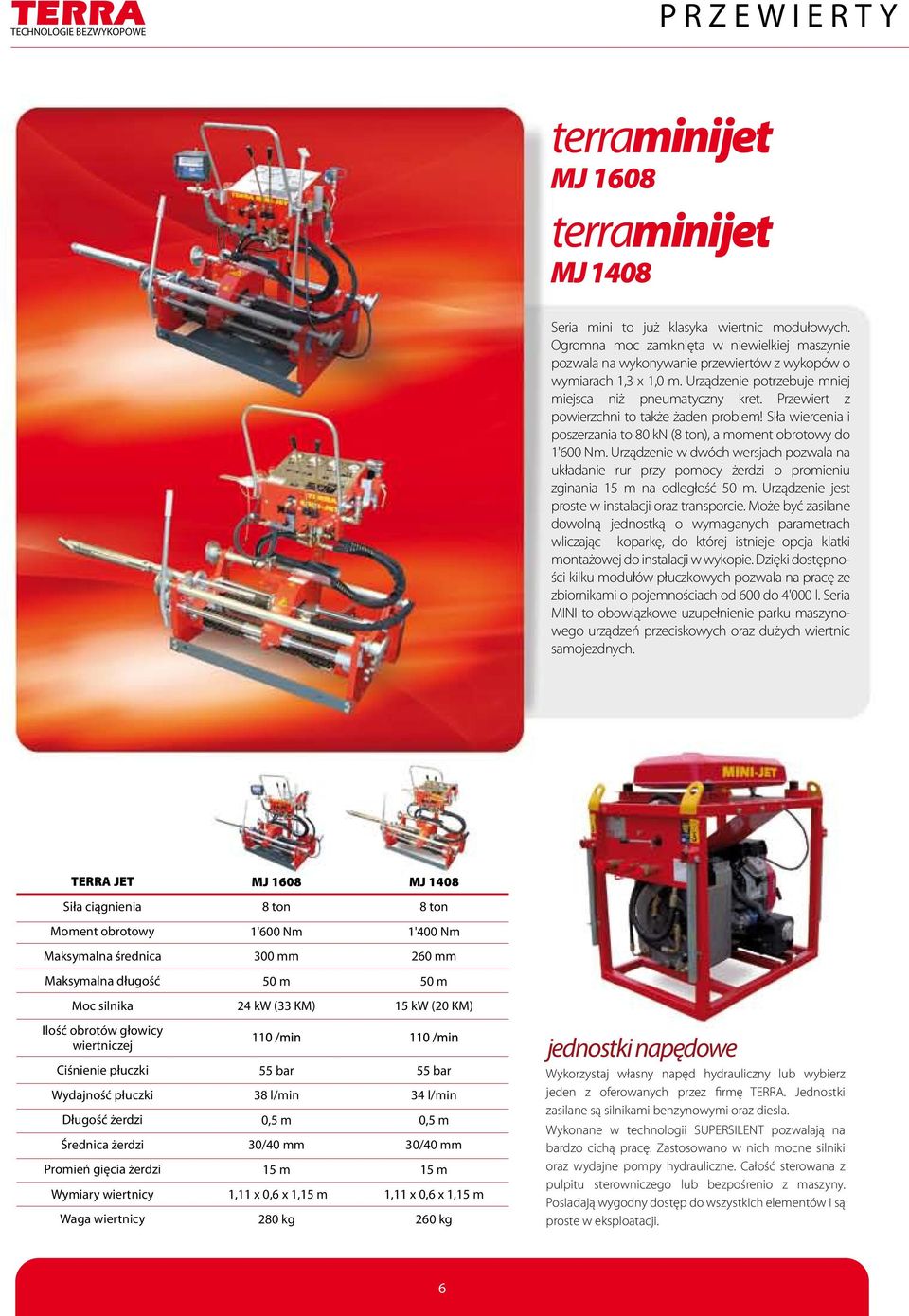

6 TECHNOLOGIE BEZWYKOPOWE P R Z E W I E R T Y terraminijet MJ 1608 terraminijet MJ 1408 Seria mini to już klasyka wiertnic modułowych. Ogromna moc zamknięta w niewielkiej maszynie pozwala na wykonywanie przewiertów z wykopów o wymiarach 1,3 x 1,0 m. Urządzenie potrzebuje mniej miejsca niż pneumatyczny kret. Przewiert z powierzchni to także żaden problem! Siła wiercenia i poszerzania to 80 kn (8 ton), a moment obrotowy do 1'600 Nm. Urządzenie w dwóch wersjach pozwala na układanie rur przy pomocy żerdzi o promieniu zginania 15 m na odległość 50 m. Urządzenie jest proste w instalacji oraz transporcie. Może być zasilane dowolną jednostką o wymaganych parametrach wliczając koparkę, do której istnieje opcja klatki montażowej do instalacji w wykopie. Dzięki dostępności kilku modułów płuczkowych pozwala na pracę ze zbiornikami o pojemnościach od 600 do 4'000 l. Seria MINI to obowiązkowe uzupełnienie parku maszynowego urządzeń przeciskowych oraz dużych wiertnic samojezdnych. TERRA JET MJ 1608 MJ 1408 Siła ciągnienia 8 ton 8 ton Moment obrotowy 1'600 Nm 1'400 Nm Maksymalna średnica 300 mm 260 mm Maksymalna długość 50 m 50 m Moc silnika 24 kw (33 KM) 15 kw (20 KM) Ilość obrotów głowicy wiertniczej Ciśnienie płuczki Wydajność płuczki Długość żerdzi Średnica żerdzi Promień gięcia żerdzi Wymiary wiertnicy Waga wiertnicy 55 bar 38 l/min 0,5 m 30/40 mm 15 m 1,11 x 0,6 x 1,15 m 280 kg 55 bar 34 l/min 0,5 m 30/40 mm 15 m 1,11 x 0,6 x 1,15 m 260 kg jednostki napędowe Wykorzystaj własny napęd hydrauliczny lub wybierz jeden z oferowanych przez firmę TERRA. Jednostki zasilane są silnikami benzynowymi oraz diesla. Wykonane w technologii SUPERSILENT pozwalają na bardzo cichą pracę. Zastosowano w nich mocne silniki oraz wydajne pompy hydrauliczne. Całość sterowana z pulpitu sterowniczego lub bezpośrenio z maszyny. Posiadają wygodny dostęp do wszystkich elementów i są proste w eksploatacji.

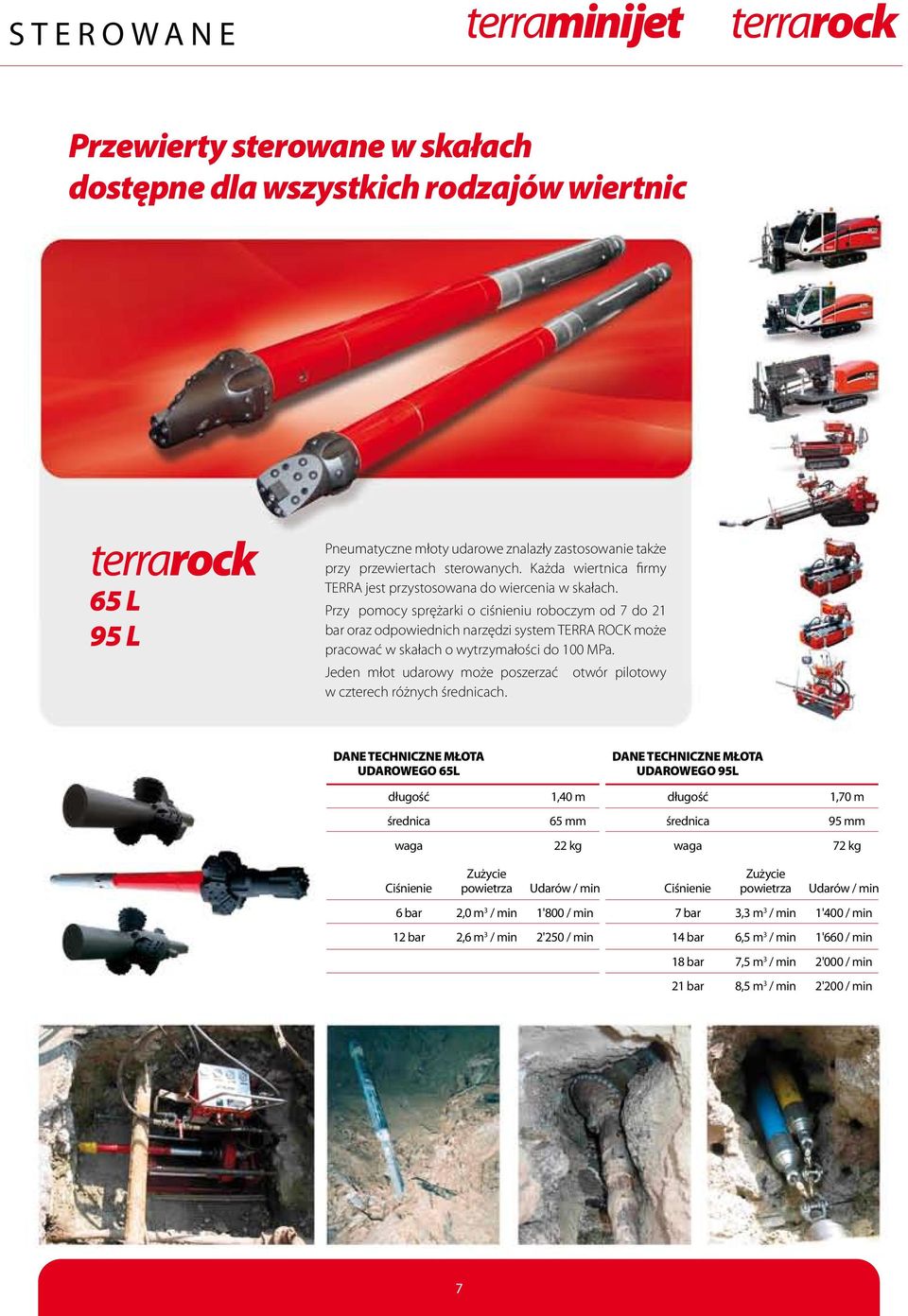

7 S T E R O W A N E terraminijet terrarock Przewierty sterowane w skałach dostępne dla wszystkich rodzajów wiertnic terrarock 65 L 95 L Pneumatyczne młoty udarowe znalazły zastosowanie także przy przewiertach sterowanych. Każda wiertnica firmy TERRA jest przystosowana do wiercenia w skałach. Przy pomocy sprężarki o ciśnieniu roboczym od 7 do 21 bar oraz odpowiednich narzędzi system TERRA ROCK może pracować w skałach o wytrzymałości do 100 MPa. Jeden młot udarowy może poszerzać w czterech różnych średnicach. otwór pilotowy DANE TECHNICZNE MŁOTA UDAROWEGO 65L DANE TECHNICZNE MŁOTA UDAROWEGO 95L długość 1,40 m długość 1,70 m średnica 65 mm średnica 95 mm waga 22 kg waga 72 kg Ciśnienie Zużycie powietrza Udarów / min Ciśnienie Zużycie powietrza Udarów / min 6 bar 2,0 m 3 / min 1'800 / min 7 bar 3,3 m 3 / min 1'400 / min 12 bar 2,6 m 3 / min 2'250 / min 14 bar 6,5 m 3 / min 1'660 / min 18 bar 7,5 m 3 / min 2'000 / min 21 bar 8,5 m 3 / min 2'200 / min

8 TECHNOLOGIE BEZWYKOPOWE G E O T E Wiertnice Pionowe do odwiertów geotermalnych DLA POMP CIEPŁA energiageotermalna Energia geotermalna jest ogromnym źródłem energii. Około 99 procent energii Ziemi posiada temperaturę większą niż 1'000 stopni Celsiusza jest to ogromny potencjał energii. Kiedy technika pozwoli na wiercenia powyżej 3'000 m w głąb skorupy ziemskiej oraz na magazynowanie tej energii, wtedy globalne zapotrzebowanie na energię zostanie zaspokojone na ponad 100'000 lat. Aby pozyskać choć część tej energii można wykorzystać wiertnicę pionowe po wywierceniu otworu umieszcza się w nim kilka rur, które na dnie mają kształt litery U i są podłączone do sondy geotermalnej. Większość otworów ma głębokość od 50 do 100 m. Szczeliny w otworach wiertniczych są wypełnione cieczą o bardzo dobrej przewodności cieplnej. Zalety stosowania energii geotermalnej są oczywiste: dostawa energii, bez emisji CO 2 do atmosfery ogrzewanie i chłodzenie niezależne od pogody i pory dnia ekonomiczna: ze względu na brak dodatkowych kosztów na pozyskanie i magazynowanie energii. Firma TERRA AG z wiertnicami TERRADRILL serii V uwzględnia te zalety. Popieramy ten rodzaj ekologicznej i zrównoważonej energii.

9 R M I A terradrill terradrill Wiertnice pionowe TERRADRILL to wygodny sposób na wykonywanie otworów dla potrzeb pozyskiwania energii geotermalnej. Dzięki nowoczesnym rozwiązaniom istnieje możliwość wiercenia na głębokość do 150 m. Opatentowane rozwiązanie pozwala na jednoczesne wykonywania obudowy (kesonu) oraz pracy młotka dolnego. W momencie dotarcia do skały dalszy odwiert wykonywany jest przy użyciu tylko młotka udarowego. Rozwiązanie takie przyspiesza pracę, a jednocześnie zapewnia ochronę warstw wodonośnych. Niewielkie wymiary urządzenia pozwalają na prosty transport urządzenia nawet przez drzwi o szerokości 1 m. Takie rozwiązanie pozwala na odwierty w niemalże każdym ogrodzie, nawet przy domach ustawionych szeregowo. Wszystkie elementy zasilania systemu mogą znajdować się w odległości do 30 m od wiertnicy. jednostki napędowe Wykorzystaj własny napęd hydrauliczny lub wybierz jeden z oferowanych przez firmę TERRA. Jednostki zasilane są silnikami benzynowymi oraz diesla. Wykonane w technologii SUPERSILENT pozwalają na bardzo cichą pracę. Zastosowano w nich mocne silniki oraz wydajne pompy hydrauliczne. Całość sterowana z pulpitu sterowniczego lub bezpośrenio z maszyny. Posiadają wygodny dostęp do wszystkich elementów i są proste w eksploatacji. Siła ciągnienia Siła naporu Moc silnika Moment obrotowy Prędkość obrotowa żerdzi wiertniczych bieg jałowy przy pełnym obciążeniu szybki bieg Maksymalna prędkość wrzeciona napędowego przy pełnym obciążeniu szybki bieg TD 150x7 V 70 kn (7 ton) 70 kn (7 ton) 97 kw (130 KM) Nm 30 obr/min 28 obr/min 60 obr/min 18 m/min 30 m/min TD 44x7 V 70 kn (7 ton) 70 kn (7 ton) 24,8 kw (35 KM) 4'400 Nm 40 obr/min 29 obr/min 60 obr/min 3 m/min 60 m/min Ø otworu (młotek dolnoudarowy) max. głębokość wiercenia Żerdzie wiertnicze Długość Waga Głębokość wiercenia Rura osłonowa Długość Ciężar Głębokość wiercenia Młotek dolnoudarowy (DTH) ciśnienie powietrza wydatek max. głębokość wiercenia Pompa płuczki wiertniczej (w opcji) Ciężar wiertnicy Wymiary [długość x szerokość x wysokość] do transportu [m] do pracy [m] 130 mm 150 mm m Ø 89 mm 2,0 m 36 kg m Ø152 mm / 178 mm 2,0 m / 2,0 m 58 kg / 69 kg 135 m / 85 m 14 bar / 21 bar 11 m 3 /min / 19 m 3 /min 100 m / 150 m 1'000 l/min przy 4 bar 3,5 tony 6,15 x 0,95 x 1,96 4,00 x 2,72 x 5, mm 150 mm m Ø 89 mm 1,5 m 27 kg m Ø178 mm 1,5 m 52 kg 85 m 14 bar / 21 bar 11 m 3 /min / 19 m 3 /min 120 m 1'000 l/min przy 4 bar 2,1 tony 5,80 x 0,95 x 1,90 3,30 x 2,60 x 5,20

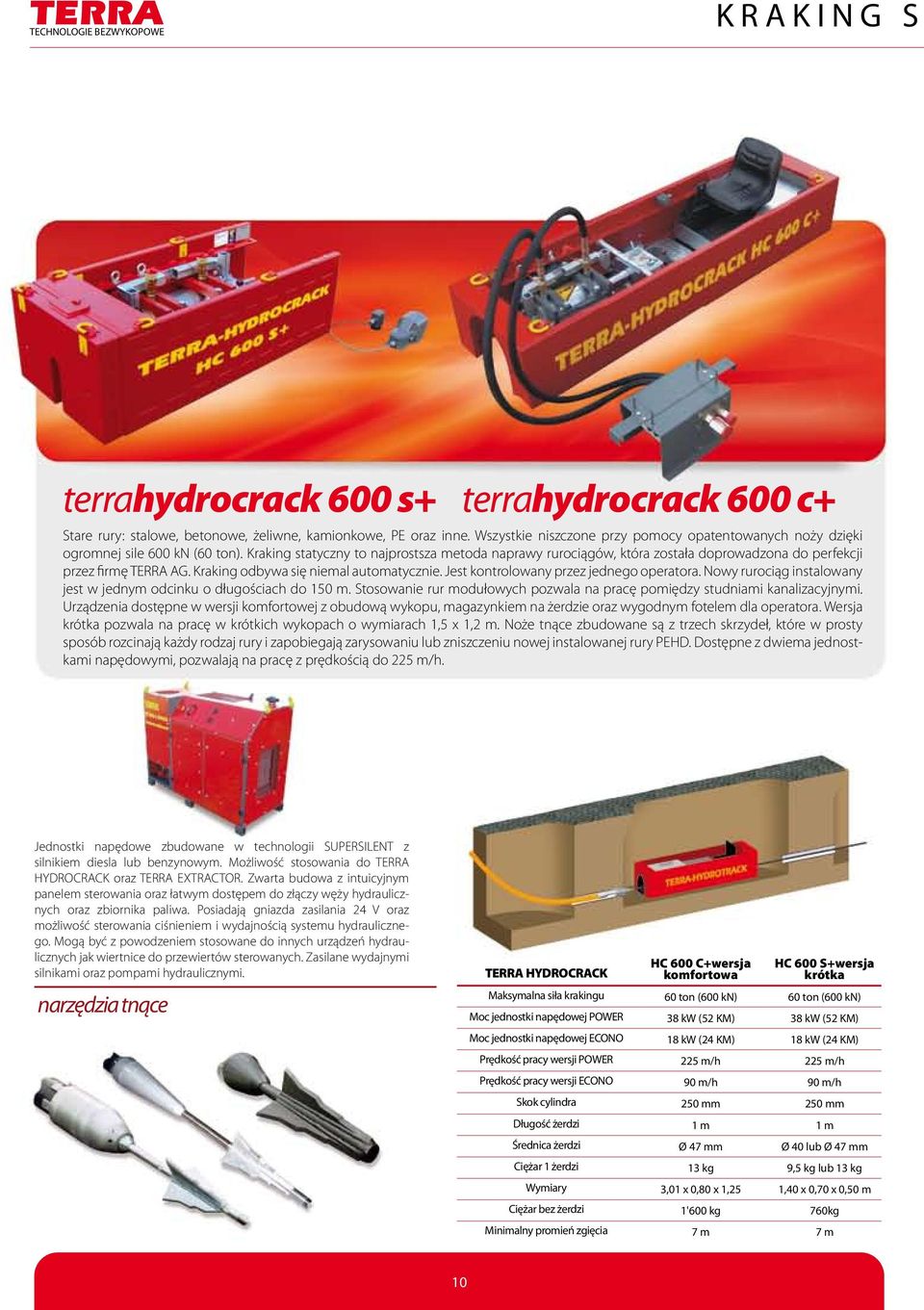

10 TECHNOLOGIE BEZWYKOPOWE K R A K I N G S terrahydrocrack 600 s+ terrahydrocrack 600 c+ Stare rury: stalowe, betonowe, żeliwne, kamionkowe, PE oraz inne. Wszystkie niszczone przy pomocy opatentowanych noży dzięki ogromnej sile 600 kn (60 ton). Kraking statyczny to najprostsza metoda naprawy rurociągów, która została doprowadzona do perfekcji przez firmę TERRA AG. Kraking odbywa się niemal automatycznie. Jest kontrolowany przez jednego operatora. Nowy rurociąg instalowany jest w jednym odcinku o długościach do 150 m. Stosowanie rur modułowych pozwala na pracę pomiędzy studniami kanalizacyjnymi. Urządzenia dostępne w wersji komfortowej z obudową wykopu, magazynkiem na żerdzie oraz wygodnym fotelem dla operatora. Wersja krótka pozwala na pracę w krótkich wykopach o wymiarach 1,5 x 1,2 m. Noże tnące zbudowane są z trzech skrzydeł, które w prosty sposób rozcinają każdy rodzaj rury i zapobiegają zarysowaniu lub zniszczeniu nowej instalowanej rury PEHD. Dostępne z dwiema jednostkami napędowymi, pozwalają na pracę z prędkością do 225 m/h. Jednostki napędowe zbudowane w technologii SUPERSILENT z silnikiem diesla lub benzynowym. Możliwość stosowania do TERRA HYDROCRACK oraz TERRA EXTRACTOR. Zwarta budowa z intuicyjnym panelem sterowania oraz łatwym dostępem do złączy węży hydraulicznych oraz zbiornika paliwa. Posiadają gniazda zasilania 24 V oraz możliwość sterowania ciśnieniem i wydajnością systemu hydraulicznego. Mogą być z powodzeniem stosowane do innych urządzeń hydraulicznych jak wiertnice do przewiertów sterowanych. Zasilane wydajnymi silnikami oraz pompami hydraulicznymi. narzędzia tnące TERRA HYDROCRACK Maksymalna siła krakingu Moc jednostki napędowej POWER HC 600 C+wersja komfortowa 60 ton (600 kn) 38 kw (52 KM) HC 600 S+wersja krótka 60 ton (600 kn) 38 kw (52 KM) Moc jednostki napędowej ECONO 18 kw (24 KM) 18 kw (24 KM) Prędkość pracy wersji POWER 225 m/h 225 m/h Prędkość pracy wersji ECONO 90 m/h 90 m/h Skok cylindra 250 mm 250 mm Długość żerdzi 1 m 1 m Średnica żerdzi Ø 47 mm Ø 40 lub Ø 47 mm Ciężar 1 żerdzi 13 kg 9,5 kg lub 13 kg Wymiary 3,01 x 0,80 x 1,25 1,40 x 0,70 x 0,50 m Ciężar bez żerdzi 1'600 kg 760kg Minimalny promień zgięcia 7 m 7 m 10

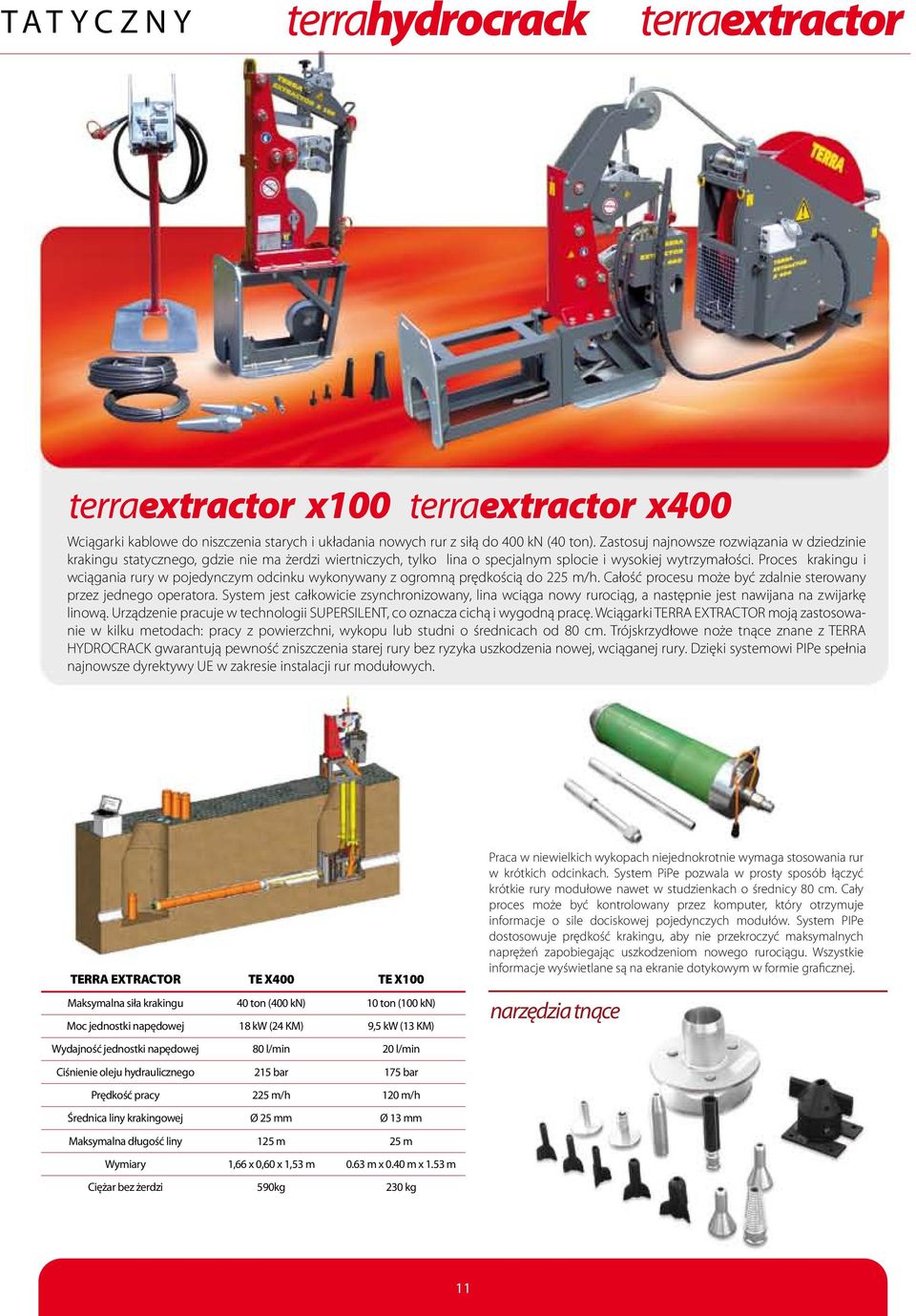

11 T A T Y C Z N Y terrahydrocrack terraextractor terraextractor x100 terraextractor x400 Wciągarki kablowe do niszczenia starych i układania nowych rur z siłą do 400 kn (40 ton). Zastosuj najnowsze rozwiązania w dziedzinie krakingu statycznego, gdzie nie ma żerdzi wiertniczych, tylko lina o specjalnym splocie i wysokiej wytrzymałości. Proces krakingu i wciągania rury w pojedynczym odcinku wykonywany z ogromną prędkością do 225 m/h. Całość procesu może być zdalnie sterowany przez jednego operatora. System jest całkowicie zsynchronizowany, lina wciąga nowy rurociąg, a następnie jest nawijana na zwijarkę linową. Urządzenie pracuje w technologii SUPERSILENT, co oznacza cichą i wygodną pracę. Wciągarki TERRA EXTRACTOR moją zastosowanie w kilku metodach: pracy z powierzchni, wykopu lub studni o średnicach od 80 cm. Trójskrzydłowe noże tnące znane z TERRA HYDROCRACK gwarantują pewność zniszczenia starej rury bez ryzyka uszkodzenia nowej, wciąganej rury. Dzięki systemowi PIPe spełnia najnowsze dyrektywy UE w zakresie instalacji rur modułowych. TERRA EXTRACTOR TE X400 TE X100 Praca w niewielkich wykopach niejednokrotnie wymaga stosowania rur w krótkich odcinkach. System PiPe pozwala w prosty sposób łączyć krótkie rury modułowe nawet w studzienkach o średnicy 80 cm. Cały proces może być kontrolowany przez komputer, który otrzymuje informacje o sile dociskowej pojedynczych modułów. System PIPe dostosowuje prędkość krakingu, aby nie przekroczyć maksymalnych naprężeń zapobiegając uszkodzeniom nowego rurociągu. Wszystkie informacje wyświetlane są na ekranie dotykowym w formie graficznej. Maksymalna siła krakingu Moc jednostki napędowej 40 ton (400 kn) 18 kw (24 KM) 10 ton (100 kn) 9,5 kw (13 KM) narzędzia tnące Wydajność jednostki napędowej 80 l/min 20 l/min Ciśnienie oleju hydraulicznego 215 bar 175 bar Prędkość pracy 225 m/h 120 m/h Średnica liny krakingowej Ø 25 mm Ø 13 mm Maksymalna długość liny 125 m 25 m Wymiary 1,66 x 0,60 x 1,53 m 0.63 m x 0.40 m x 1.53 m Ciężar bez żerdzi 590kg 230 kg 11

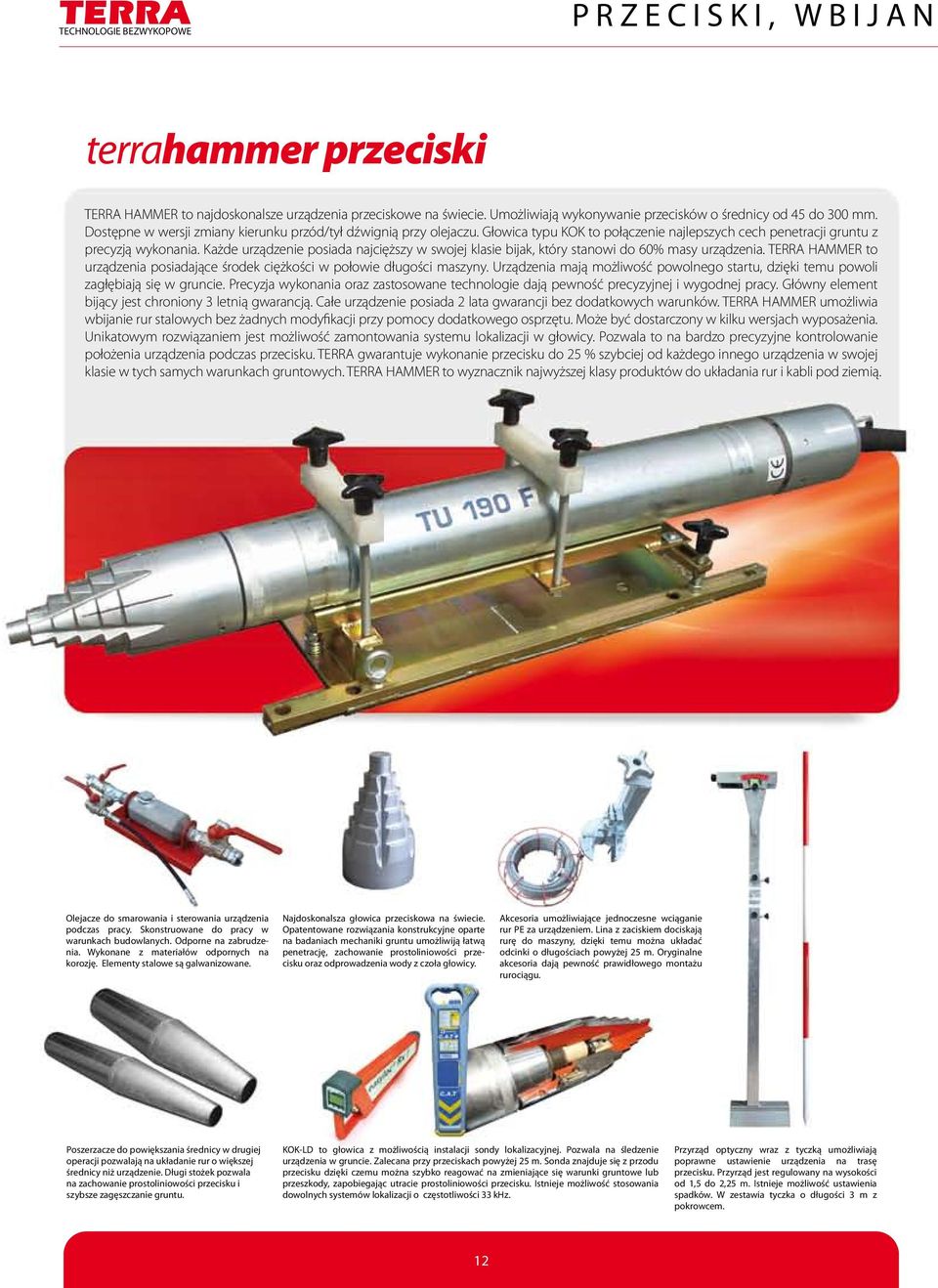

12 TECHNOLOGIE BEZWYKOPOWE P R Z E C I S K I, W B I J A N terrahammer przeciski TERRA HAMMER to najdoskonalsze urządzenia przeciskowe na świecie. Umożliwiają wykonywanie przecisków o średnicy od 45 do 300 mm. Dostępne w wersji zmiany kierunku przód/tył dźwignią przy olejaczu. Głowica typu KOK to połączenie najlepszych cech penetracji gruntu z precyzją wykonania. Każde urządzenie posiada najcięższy w swojej klasie bijak, który stanowi do 60% masy urządzenia. TERRA HAMMER to urządzenia posiadające środek ciężkości w połowie długości maszyny. Urządzenia mają możliwość powolnego startu, dzięki temu powoli zagłębiają się w gruncie. Precyzja wykonania oraz zastosowane technologie dają pewność precyzyjnej i wygodnej pracy. Główny element bijący jest chroniony 3 letnią gwarancją. Całe urządzenie posiada 2 lata gwarancji bez dodatkowych warunków. TERRA HAMMER umożliwia wbijanie rur stalowych bez żadnych modyfikacji przy pomocy dodatkowego osprzętu. Może być dostarczony w kilku wersjach wyposażenia. Unikatowym rozwiązaniem jest możliwość zamontowania systemu lokalizacji w głowicy. Pozwala to na bardzo precyzyjne kontrolowanie położenia urządzenia podczas przecisku. TERRA gwarantuje wykonanie przecisku do 25 % szybciej od każdego innego urządzenia w swojej klasie w tych samych warunkach gruntowych. TERRA HAMMER to wyznacznik najwyższej klasy produktów do układania rur i kabli pod ziemią. Olejacze do smarowania i sterowania urządzenia podczas pracy. Skonstruowane do pracy w warunkach budowlanych. Odporne na zabrudzenia. Wykonane z materiałów odpornych na korozję. Elementy stalowe są galwanizowane. Najdoskonalsza głowica przeciskowa na świecie. Opatentowane rozwiązania konstrukcyjne oparte na badaniach mechaniki gruntu umożliwiją łatwą penetrację, zachowanie prostoliniowości przecisku oraz odprowadzenia wody z czoła głowicy. Akcesoria umożliwiające jednoczesne wciąganie rur PE za urządzeniem. Lina z zaciskiem dociskają rurę do maszyny, dzięki temu można układać odcinki o długościach powyżej 25 m. Oryginalne akcesoria dają pewność prawidłowego montażu rurociągu. Poszerzacze do powiększania średnicy w drugiej operacji pozwalają na układanie rur o większej średnicy niż urządzenie. Długi stożek pozwala na zachowanie prostoliniowości przecisku i szybsze zagęszczanie gruntu. KOKLD to głowica z możliwością instalacji sondy lokalizacyjnej. Pozwala na śledzenie urządzenia w gruncie. Zalecana przy przeciskach powyżej 25 m. Sonda znajduje się z przodu przecisku dzięki czemu można szybko reagować na zmieniające się warunki gruntowe lub przeszkody, zapobiegając utracie prostoliniowości przecisku. Istnieje możliwość stosowania dowolnych systemów lokalizacji o częstotliwości 33 khz. Przyrząd optyczny wraz z tyczką umożliwiają poprawne ustawienie urządzenia na trasę przecisku. Przyrząd jest regulowany na wysokości od 1,5 do 2,25 m. Istnieje możliwość ustawienia spadków. W zestawia tyczka o długości 3 m z pokrowcem. 12

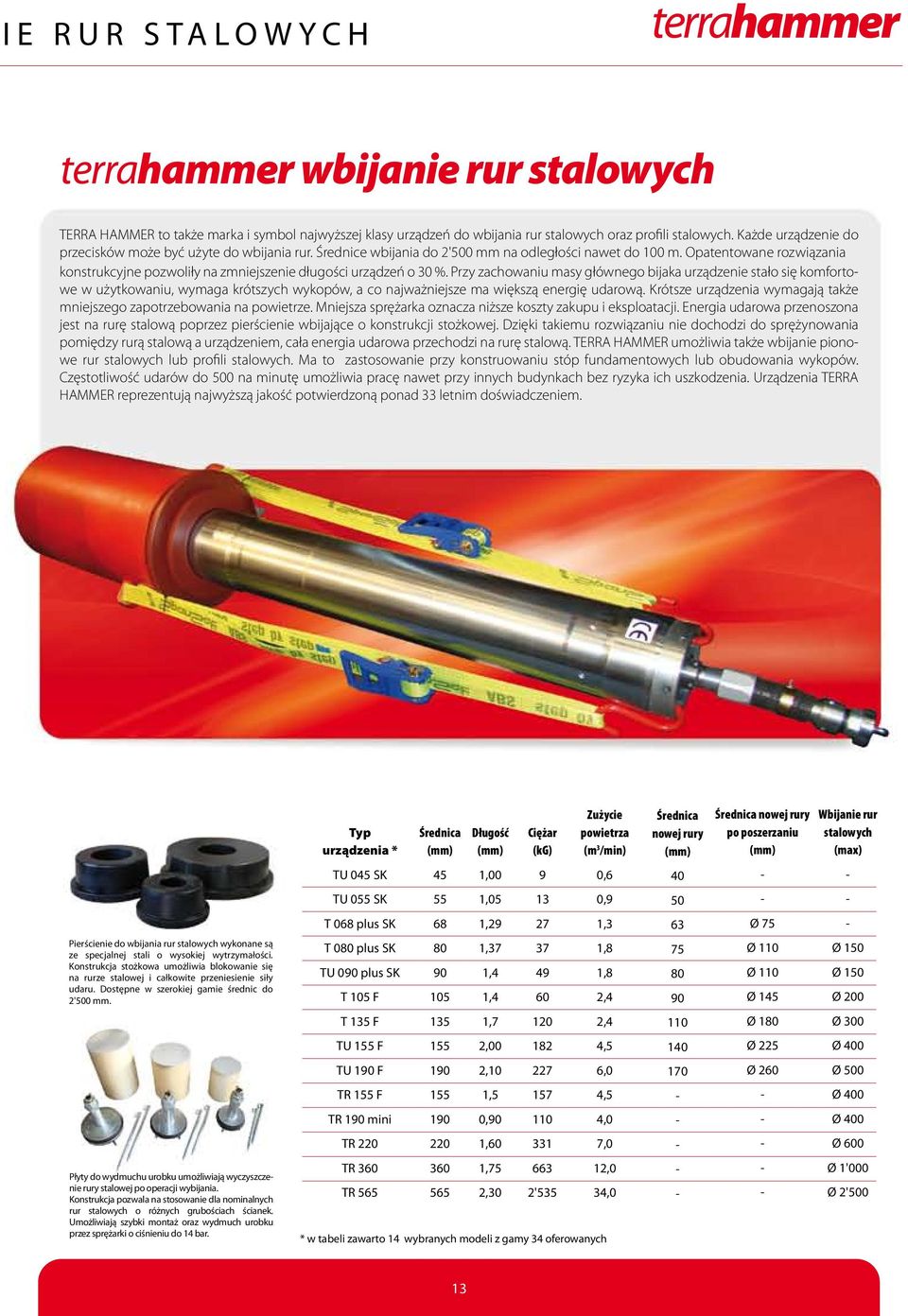

13 I E R U R S T A L O W Y C H terrahammer terrahammer wbijanie rur stalowych TERRA HAMMER to także marka i symbol najwyższej klasy urządzeń do wbijania rur stalowych oraz profili stalowych. Każde urządzenie do przecisków może być użyte do wbijania rur. Średnice wbijania do 2'500 mm na odległości nawet do 100 m. Opatentowane rozwiązania konstrukcyjne pozwoliły na zmniejszenie długości urządzeń o 30 %. Przy zachowaniu masy głównego bijaka urządzenie stało się komfortowe w użytkowaniu, wymaga krótszych wykopów, a co najważniejsze ma większą energię udarową. Krótsze urządzenia wymagają także mniejszego zapotrzebowania na powietrze. Mniejsza sprężarka oznacza niższe koszty zakupu i eksploatacji. Energia udarowa przenoszona jest na rurę stalową poprzez pierścienie wbijające o konstrukcji stożkowej. Dzięki takiemu rozwiązaniu nie dochodzi do sprężynowania pomiędzy rurą stalową a urządzeniem, cała energia udarowa przechodzi na rurę stalową. TERRA HAMMER umożliwia także wbijanie pionowe rur stalowych lub profili stalowych. Ma to zastosowanie przy konstruowaniu stóp fundamentowych lub obudowania wykopów. Częstotliwość udarów do 500 na minutę umożliwia pracę nawet przy innych budynkach bez ryzyka ich uszkodzenia. Urządzenia TERRA HAMMER reprezentują najwyższą jakość potwierdzoną ponad 33 letnim doświadczeniem. Typ urządzenia * Średnica (mm) Długość (mm) Ciężar (kg) Zużycie powietrza (m 3 /min) Średnica nowej rury (mm) Średnica nowej rury po poszerzaniu (mm) Wbijanie rur stalowych (max) TU 045 SK 45 1,00 9 0,6 40 TU 055 SK 55 1, ,9 50 T 068 plus SK 68 1, ,3 63 Ø 75 Pierścienie do wbijania rur stalowych wykonane są ze specjalnej stali o wysokiej wytrzymałości. Konstrukcja stożkowa umożliwia blokowanie się na rurze stalowej i całkowite przeniesienie siły udaru. Dostępne w szerokiej gamie średnic do 2'500 mm. T 080 plus SK TU 090 plus SK T 105 F ,37 1,4 1, ,8 1,8 2, Ø 110 Ø 110 Ø 145 Ø 150 Ø 150 Ø 200 T 135 F 135 1, ,4 110 Ø 180 Ø 300 TU 155 F 155 2, ,5 140 Ø 225 Ø 400 TU 190 F 190 2, ,0 170 Ø 260 Ø 500 TR 155 F 155 1, ,5 Ø 400 TR 190 mini 190 0, ,0 Ø 400 TR , ,0 Ø 600 Płyty do wydmuchu urobku umożliwiają wyczyszczenie rury stalowej po operacji wybijania. Konstrukcja pozwala na stosowanie dla nominalnych rur stalowych o różnych grubościach ścianek. Umożliwiają szybki montaż oraz wydmuch urobku przez sprężarki o ciśnieniu do 14 bar. TR 360 TR ,75 2, '535 * w tabeli zawarto 14 wybranych modeli z gamy 34 oferowanych 12,0 34,0 Ø 1'000 Ø 2'500 13

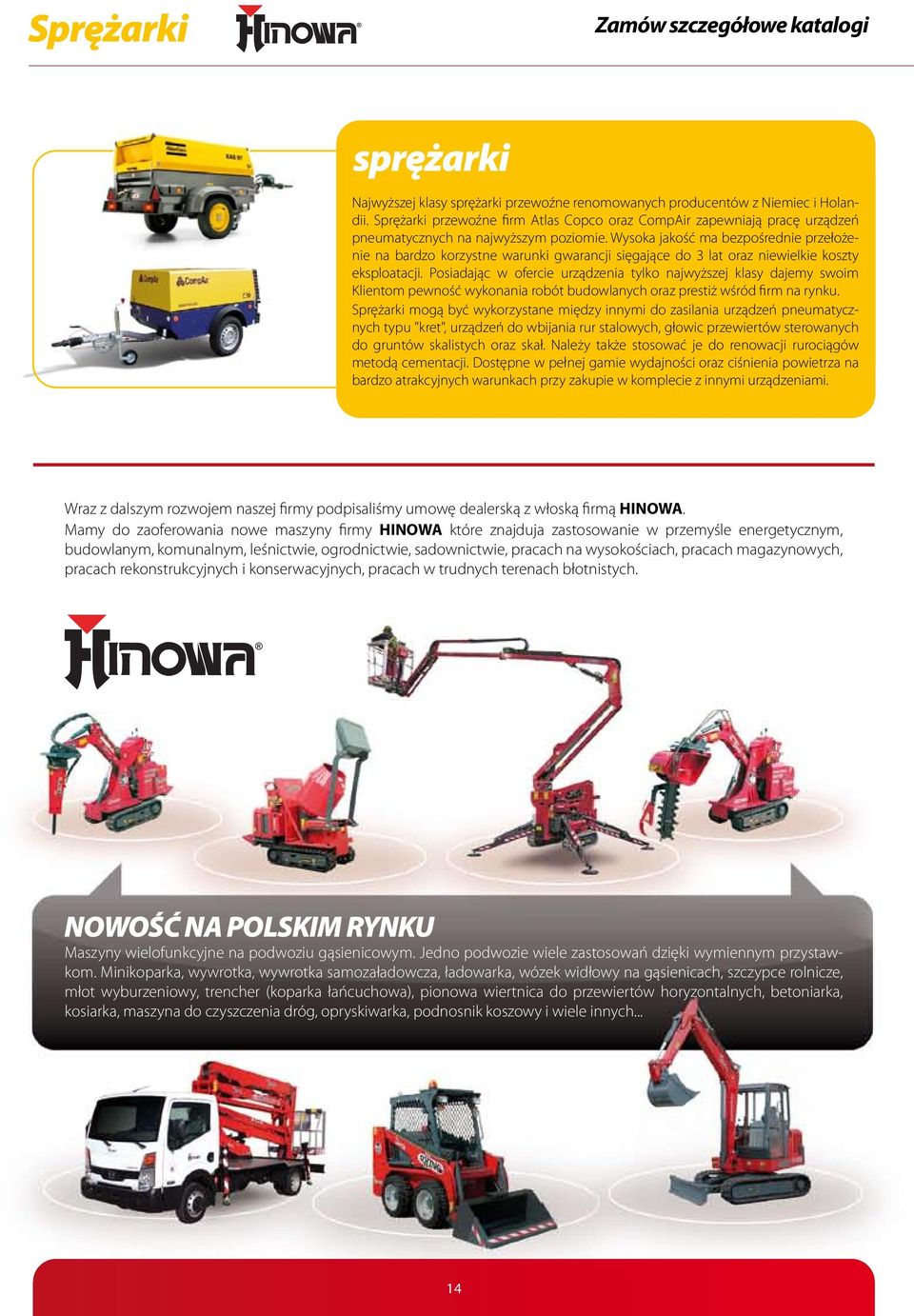

14 Sprężarki Zamów szczegółowe katalogi sprężarki Najwyższej klasy sprężarki przewoźne renomowanych producentów z Niemiec i Holandii. Sprężarki przewoźne firm Atlas Copco oraz CompAir zapewniają pracę urządzeń pneumatycznych na najwyższym poziomie. Wysoka jakość ma bezpośrednie przełożenie na bardzo korzystne warunki gwarancji sięgające do 3 lat oraz niewielkie koszty eksploatacji. Posiadając w ofercie urządzenia tylko najwyższej klasy dajemy swoim Klientom pewność wykonania robót budowlanych oraz prestiż wśród firm na rynku. Sprężarki mogą być wykorzystane między innymi do zasilania urządzeń pneumatycznych typu "kret", urządzeń do wbijania rur stalowych, głowic przewiertów sterowanych do gruntów skalistych oraz skał. Należy także stosować je do renowacji rurociągów metodą cementacji. Dostępne w pełnej gamie wydajności oraz ciśnienia powietrza na bardzo atrakcyjnych warunkach przy zakupie w komplecie z innymi urządzeniami. Wraz z dalszym rozwojem naszej firmy podpisaliśmy umowę dealerską z włoską firmą HINOWA. Mamy do zaoferowania nowe maszyny firmy HINOWA które znajduja zastosowanie w przemyśle energetycznym, budowlanym, komunalnym, leśnictwie, ogrodnictwie, sadownictwie, pracach na wysokościach, pracach magazynowych, pracach rekonstrukcyjnych i konserwacyjnych, pracach w trudnych terenach błotnistych. NOWOŚĆ NA POLSKIM RYNKU Maszyny wielofunkcyjne na podwoziu gąsienicowym. Jedno podwozie wiele zastosowań dzięki wymiennym przystawkom. Minikoparka, wywrotka, wywrotka samozaładowcza, ładowarka, wózek widłowy na gąsienicach, szczypce rolnicze, młot wyburzeniowy, trencher (koparka łańcuchowa), pionowa wiertnica do przewiertów horyzontalnych, betoniarka, kosiarka, maszyna do czyszczenia dróg, opryskiwarka, podnosnik koszowy i wiele innych... 14

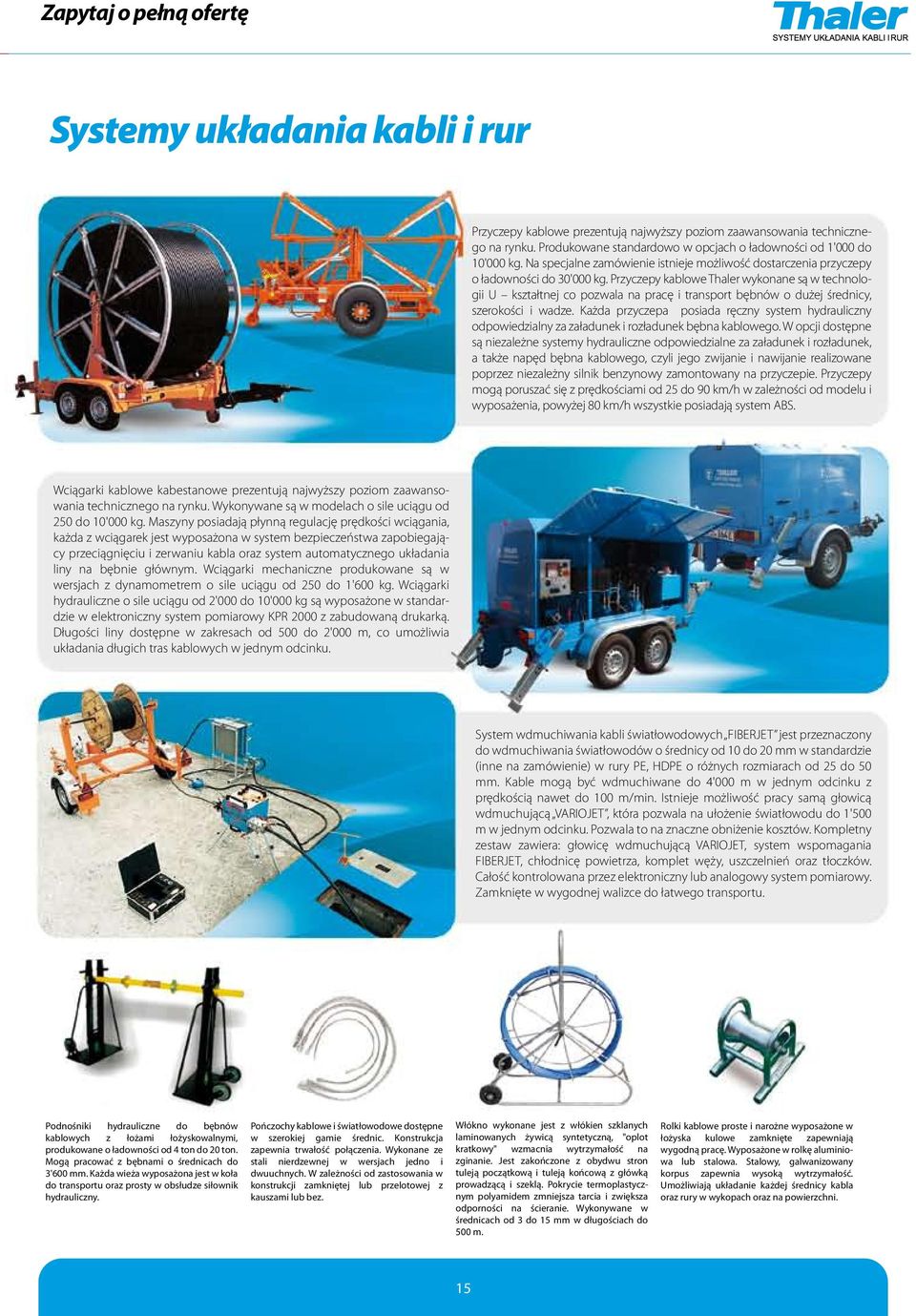

15 Zapytaj o pełną ofertę Systemy układania kabli i rur Przyczepy kablowe prezentują najwyższy poziom zaawansowania technicznego na rynku. Produkowane standardowo w opcjach o ładowności od 1'000 do 10'000 kg. Na specjalne zamówienie istnieje możliwość dostarczenia przyczepy o ładowności do 30'000 kg. Przyczepy kablowe Thaler wykonane są w technologii U kształtnej co pozwala na pracę i transport bębnów o dużej średnicy, szerokości i wadze. Każda przyczepa posiada ręczny system hydrauliczny odpowiedzialny za załadunek i rozładunek bębna kablowego. W opcji dostępne są niezależne systemy hydrauliczne odpowiedzialne za załadunek i rozładunek, a także napęd bębna kablowego, czyli jego zwijanie i nawijanie realizowane poprzez niezależny silnik benzynowy zamontowany na przyczepie. Przyczepy mogą poruszać się z prędkościami od 25 do 90 km/h w zależności od modelu i wyposażenia, powyżej 80 km/h wszystkie posiadają system ABS. Wciągarki kablowe kabestanowe prezentują najwyższy poziom zaawansowania technicznego na rynku. Wykonywane są w modelach o sile uciągu od 250 do 10'000 kg. Maszyny posiadają płynną regulację prędkości wciągania, każda z wciągarek jest wyposażona w system bezpieczeństwa zapobiegający przeciągnięciu i zerwaniu kabla oraz system automatycznego układania liny na bębnie głównym. Wciągarki mechaniczne produkowane są w wersjach z dynamometrem o sile uciągu od 250 do 1'600 kg. Wciągarki hydrauliczne o sile uciągu od 2'000 do 10'000 kg są wyposażone w standardzie w elektroniczny system pomiarowy KPR 2000 z zabudowaną drukarką. Długości liny dostępne w zakresach od 500 do 2'000 m, co umożliwia układania długich tras kablowych w jednym odcinku. System wdmuchiwania kabli światłowodowych FIBERJET jest przeznaczony do wdmuchiwania światłowodów o średnicy od 10 do 20 mm w standardzie (inne na zamówienie) w rury PE, HDPE o różnych rozmiarach od 25 do 50 mm. Kable mogą być wdmuchiwane do 4'000 m w jednym odcinku z prędkością nawet do 100 m/min. Istnieje możliwość pracy samą głowicą wdmuchującą VARIOJET, która pozwala na ułożenie światłowodu do 1'500 m w jednym odcinku. Pozwala to na znaczne obniżenie kosztów. Kompletny zestaw zawiera: głowicę wdmuchującą VARIOJET, system wspomagania FIBERJET, chłodnicę powietrza, komplet węży, uszczelnień oraz tłoczków. Całość kontrolowana przez elektroniczny lub analogowy system pomiarowy. Zamknięte w wygodnej walizce do łatwego transportu. Podnośniki hydrauliczne do bębnów kablowych z łożami łożyskowalnymi, produkowane o ładowności od 4 ton do 20 ton. Mogą pracować z bębnami o średnicach do 3'600 mm. Każda wieża wyposażona jest w koła do transportu oraz prosty w obsłudze siłownik hydrauliczny. Pończochy kablowe i światłowodowe dostępne w szerokiej gamie średnic. Konstrukcja zapewnia trwałość połączenia. Wykonane ze stali nierdzewnej w wersjach jedno i dwuuchnych. W zależności od zastosowania w konstrukcji zamkniętej lub przelotowej z kauszami lub bez. Włókno wykonane jest z włókien szklanych laminowanych żywicą syntetyczną, "oplot kratkowy" wzmacnia wytrzymałość na zginanie. Jest zakończone z obydwu stron tuleją początkową i tuleją końcową z główką prowadzącą i szeklą. Pokrycie termoplastycznym polyamidem zmniejsza tarcia i zwiększa odporności na ścieranie. Wykonywane w średnicach od 3 do 15 mm w długościach do 500 m. Rolki kablowe proste i narożne wyposażone w łożyska kulowe zamknięte zapewniają wygodną pracę. Wyposażone w rolkę aluminiowa lub stalowa. Stalowy, galwanizowany korpus zapewnia wysoką wytrzymałość. Umożliwiają układanie każdej średnicy kabla oraz rury w wykopach oraz na powierzchni. 15
