1 Instrukcja obsługi Hydrant podziemny z pojedynczym zamknięciem Typ K7-35/31, wg DIN 3221, PN 16 A1, DN, wg DIN-DVGW 1. Dane techniczne wymiary Opis: 1. Korpus hydrantu 2. Osłona przed zanieczyszczeniami 3. O-ring przyłącza kłowego 4. Śruby przyłącza kłowego i pokrywy 5. Przyłącze kłowe 6. Pokrywa przyłącza kłowego 7. Łańcuch pokrywy przyłącza kłowego 8. Kołpak trzpienia 9. Zawleczka trzpienia 10. Pierścień zgarniający 11. Tuleja trzpienia 12. O-ringi trzpienia 13. Pokrywa hydrantu 14. O-ring pokrywy hydrantu 15. Podkładka ślizgowa trzpienia 16. Tarcza oporowa trzpienia 17. Trzpień zaworu 18. Nakrętka trzpienia. Zespół zamykający: prowadnica trzpienia/rura łącząca/tłok zaworu 20. O-ringi gniazda zaworu 21. Gniazdo zaworu 22. Kolanko odwadniające 1

2 Wymiary i masy DN Rd A B C F F1 H1 L H2 H3 ds Dh D Dw1 Dw2 Masa mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg Wydajność znamionowa: - DN: 126 m 3 /h (wg DIN DVGW min. 110 m 3 /h) 2. Miejsca zastosowania i eksploatacja zgodna z przeznaczeniem Hydrant podziemny w sieciach wodociągowych przeznaczony jest do celów pożarniczych, technologicznych oraz do innych celów użytkowych, gdzie konieczne jest dostarczenie dużej ilości wody. Maksymalne ciśnienie robocze: 16 bar. Maksymalna temperatura robocza: 40 C. Producent nie bierze odpowiedzialności za szkody wynikające z nieodpowiedniego zastosowania, a ryzyko z tym związane ponosi wyłącznie użytkownik! 3. Bezpieczeństwo eksploatacji Hydrant podziemny skonstruowany został zgodnie z aktualnym stanem wiedzy technicznej i dlatego zapewnia najwyższy możliwy stopień bezpieczeństwa eksploatacji. Armatura ta jednak, może stać się źródłem zagrożeń, jeśli będzie użytkowana przez nie przeszkolony personel lub do celów niezgodnych z przeznaczeniem. Przez eksploatację zgodną z przeznaczeniem rozumie się również zachowanie wskazań technicznych odnośnie obsługi i napraw. Niedozwolone są samowolne przeróbki i zmiany, ponieważ mogą wpływać na bezpieczeństwo użytkowania hydrantu. Za szkody wynikające z nieprzestrzegania instrukcji obsługi producent nie ponosi odpowiedzialności! 4. Uwagi ogólne Konstrukcja i materiały, sposoby wykonania oraz inne dane zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez uprzedzenia, z uwagi na nieustające prace badawczo-rozwojowe. Prawa autorskie do niniejszej instrukcji obsługi posiada AVK Mittelmann Armaturen GmbH. Niniejsza instrukcja obsługi zawiera opisy i rysunki techniczne, których nie wolno ani w części, ani w całości powielać, kolportować, czy też bez zezwolenia używać do celów reklamowych lub użyczać osobom trzecim. 5. Montaż Przed montażem, hydrant należy skontrolować pod kątem jego czystości i ewentualnie usunąć zanieczyszczenia. Należy zwracać uwagę, aby montaż hydrantu nie wywoływał naprężeń rurociągu. Po zamontowaniu hydrantu, należy sprawdzić jego działanie i gruntownie przepłukać urządzenie oraz sprawdzić czy się samoczynnie odwadnia. Odwadnianie hydrantu następuje samoczynnie, pod warunkiem zapewnienia w gruncie warstwy odwadniająco rozsączającej, najlepiej z zastosowaniem oryginalnej otuliny, która dodatkowo zabezpiecza kolanko odwadniające przed zanieczyszczeniami i wrastaniem korzeni oraz zabezpiecza przed zamarzaniem. 2

3 6. Obsługa Otwieranie: Po otwarciu skrzynki ulicznej, przyłącze kłowe i pokrywę przyłącza kłowego należy dokładnie oczyścić z brudu. Następnie w przyłącze kłowe wprowadza się stojak hydrantowy i przekręca w prawo do uzyskania oporu. Przed przyłączeniem węży, hydrant wraz ze stojakiem należy odpowietrzyć. W tym celu należy częściowo odkręcić dopływ wody do hydrantu i powoli wypełnić korpus hydrantu i stojak wodą aż do przelania. Następnie przyłączyć węże do stojaka hydrantowego. Do operowania hydrantem podziemnym należy używać klucza C (zgodnie z DIN 3223), z dopuszczalną siłą o maksymalnym momencie obrotowym o wartości 110 Nm (zgodnie z DIN 3321). Hydrant należy otwierać powoli przez przekręcanie w lewo kołpaka trzpienia hydrantu wyżej wymienionym kluczem, aż do uzyskania wyraźnie wyczuwalnego oporu. Ilości pobieranej wody można regulować tylko za pomocą armatury wyjściowej. Zamykanie: Hydrant wyposażony jest w zamknięcie tłokowe, na którego szczelność, wielkość siły zamykania nie ma żadnego wpływu! Hydrant należy zamykać powoli, przez przekręcanie w prawo kołpaka trzpienia hydrantu wyżej wymienionym kluczem, aż do uzyskania wyraźnie wyczuwalnego oporu, po czym zluzować siłę zamknięcia wykonując ok. 1/3 obrotu w kierunku przeciwnym. Następnie odłączyć węże od stojaka hydrantowego. Stojak hydrantowy należy poluzować przez wykręcenie go w lewo. Przed osadzeniem pokrywy przyłącza kłowego i pokrywy skrzynki ulicznej należy sprawdzić czy hydrant się odwadnia. 7. Naprawy Jako załącznik instrukcji obsługi karta Wskazówki techniczne i naprawy. 3

4 Wskazówki techniczne i naprawy Hydrant podziemny z pojedynczym zamknięciem Typ K7-35/31, wg DIN 3221, PN 16 A1, DN, wg DIN-DVGW Hydranty typu K7 są praktycznie bezobsługowe. Obsługę i kontrolę wykonuje się na podstawie instrukcji obsługi. Wszystkie prace związane z obsługą i serwisowaniem hydrantu należy przeprowadzać z zachowaniem zasad bezpieczeństwa wymienionych w Instrukcji obsługi oraz uwzględnieniem przepisów obowiązujących norm BHP. Za szkody wynikające z nieprzestrzegania ww. zasad i przepisów producent nie ponosi odpowiedzialności! Instrukcja montażu w przypadku mechanicznego uszkodzenia tłoka zamykającego Przy uszkodzeniach mechanicznych tłoka zamykającego, spowodowanych przez ciała obce, należy wymienić cały tłokowy zespół zamykający, postępując zgodnie z poniższymi punktami. 1. Zamknąć zasuwę klinową przed hydrantem. 2. Usunąć przyłącze kłowe hydrantu wraz osłoną przed zanieczyszczeniami, aby uzyskać więcej miejsca w ciasnym wnętrzu skrzynki ulicznej. 3. Wykręcić jedną z dwóch śrub pokrywy hydrantu i zastąpić ją śrubą zabezpieczającą o długości mm (M16x DIN gwint na całej długości śruby). Śrubę zabezpieczającą wkręcić tylko tak daleko, aby między dolną krawędzią łba śruby, a pokrywą hydrantu pozostał dystans wynoszący 35 mm (Zdj. 1). 4. Wykręcić całkowicie drugą śrubę pokrywy hydrantu. 5. Podnieść pokrywę hydrantu przez przekręcanie w lewo trzpienia hydrantu, aż do uzyskania oporu na śrubie zabezpieczającej. 6. Pomiędzy korpus hydrantu a pokrywę hydrantu należy wsunąć element demontażowy (twardy przedmiot o wysokości 30 mm) tak, żeby opierał się o śrubę zabezpieczającą (Zdj. 2). 7. Przez przekręcanie w prawo trzpienia hydrantu zespół zamykający unosi się do góry, otwierając jednocześnie hydrant. Jeśli z hydrantu wytryskuje woda oznacza to, że zasuwa klinowa przed hydrantem jest uszkodzona lub zablokowana przez ciała obce. Należy wówczas z powrotem zamknąć hydrant, kręcąc w lewo trzpień hydrantu. Usunąć element demontażowy, dociągnąć całkowicie śrubę zabezpieczającą. Osadzić i dokręcić z powrotem standardową śrubę pokrywy. Otworzyć zasuwę klinową przed hydrantem w celu przepłukania, odblokowania i uzyskania szczelności zasuwy. Następnie ponownie postępować zgodnie z punktami 1 7 oraz kontynuować dalsze czynności. 4

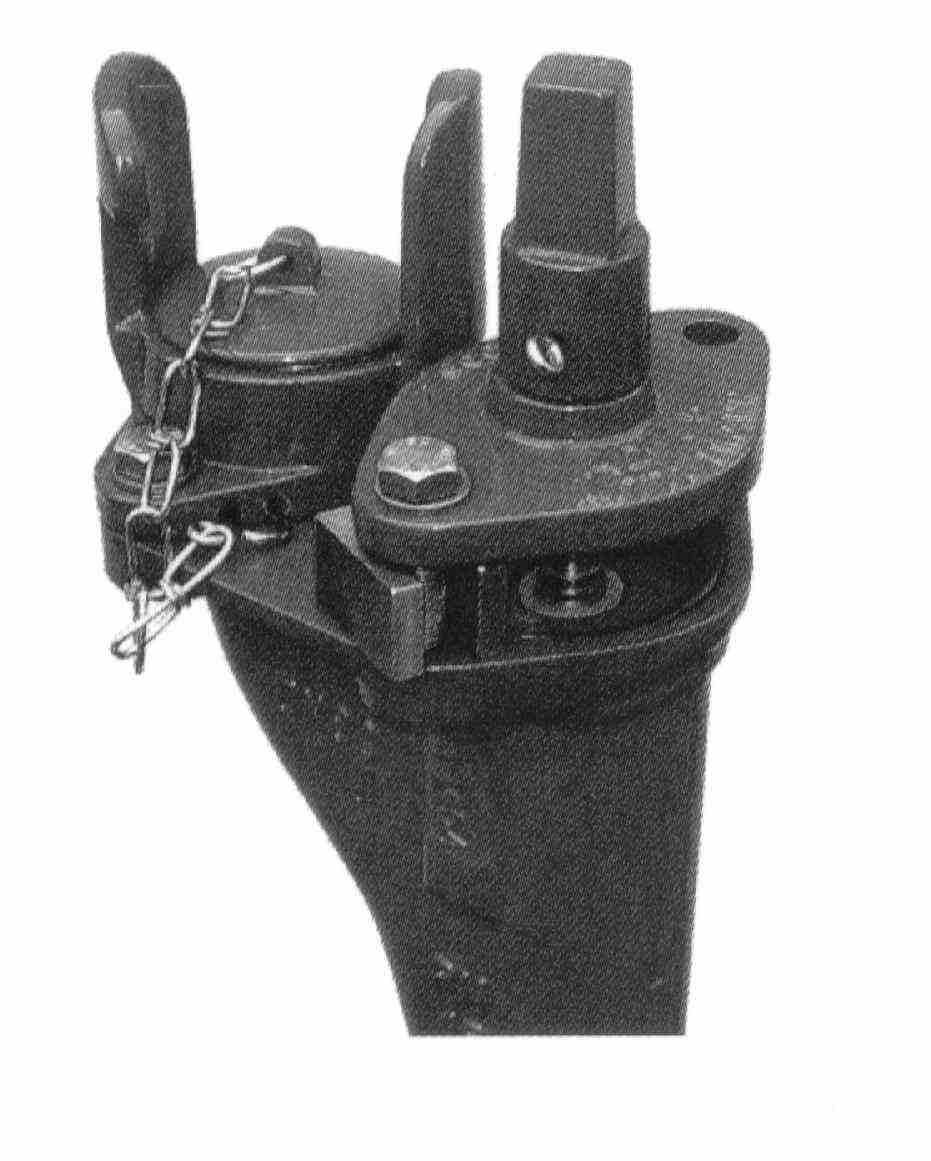

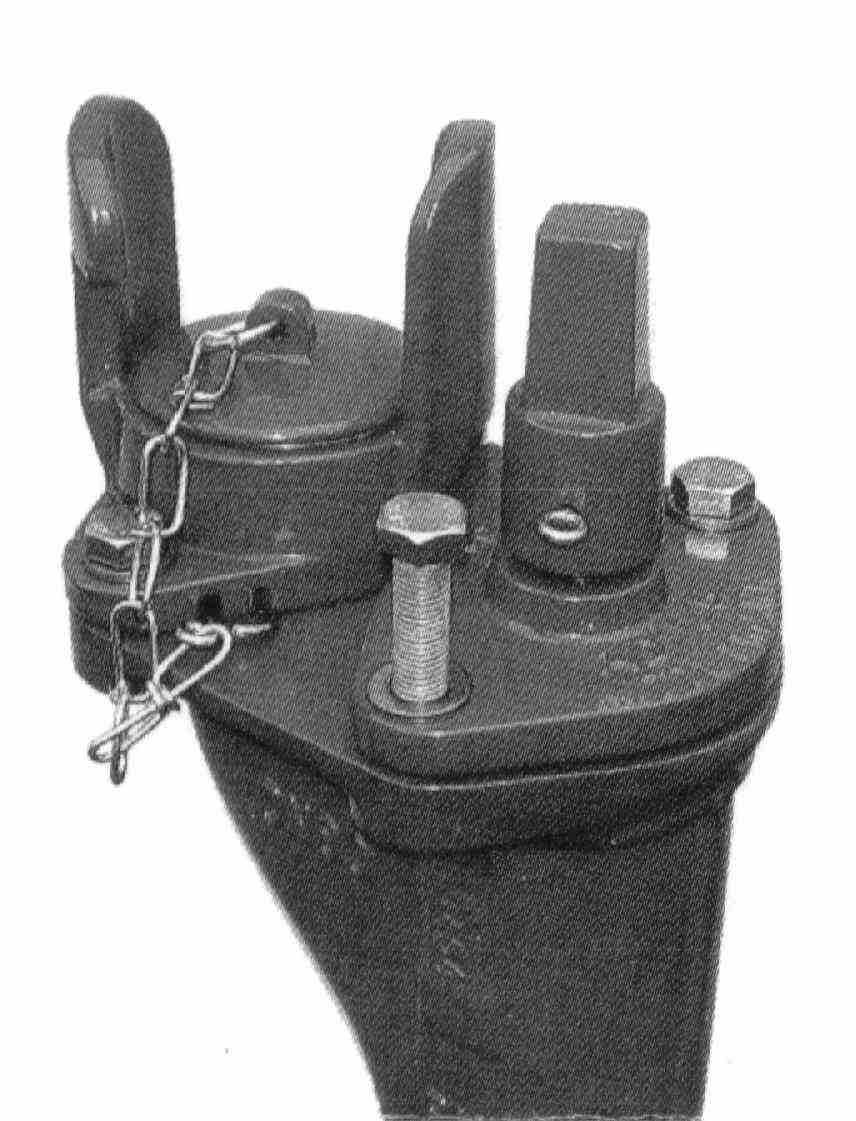

5 8. Usunąć śrubę zabezpieczającą i wyciągnąć z korpusu hydrantu trzpień hydrantu wraz z zespołem zamykającym. 9. Skontrolować o-ring między pokrywą hydrantu a korpusem hydrantu. Osadzić nowy zespół zamykający i wcisnąć do korpusu na głębokość ok. 20 mm. 10. Osadzić śruby z powrotem i solidnie dokręcić. Zamontować przyłącze kłowe z o-ringiem i osłoną prze zanieczyszczeniami. Sprawdzić działanie i szczelność hydrantu. Zdj. 1 Pokrywa hydrantu ze śrubą zabezpieczającą Zdj. 2 Element demontażowy oparty na śrubie zabezpieczające 5
