1 URZĄDZENIE KONTROLI STANU SPRAWNOŚCI OPRAW AUTONOMICZNYCH

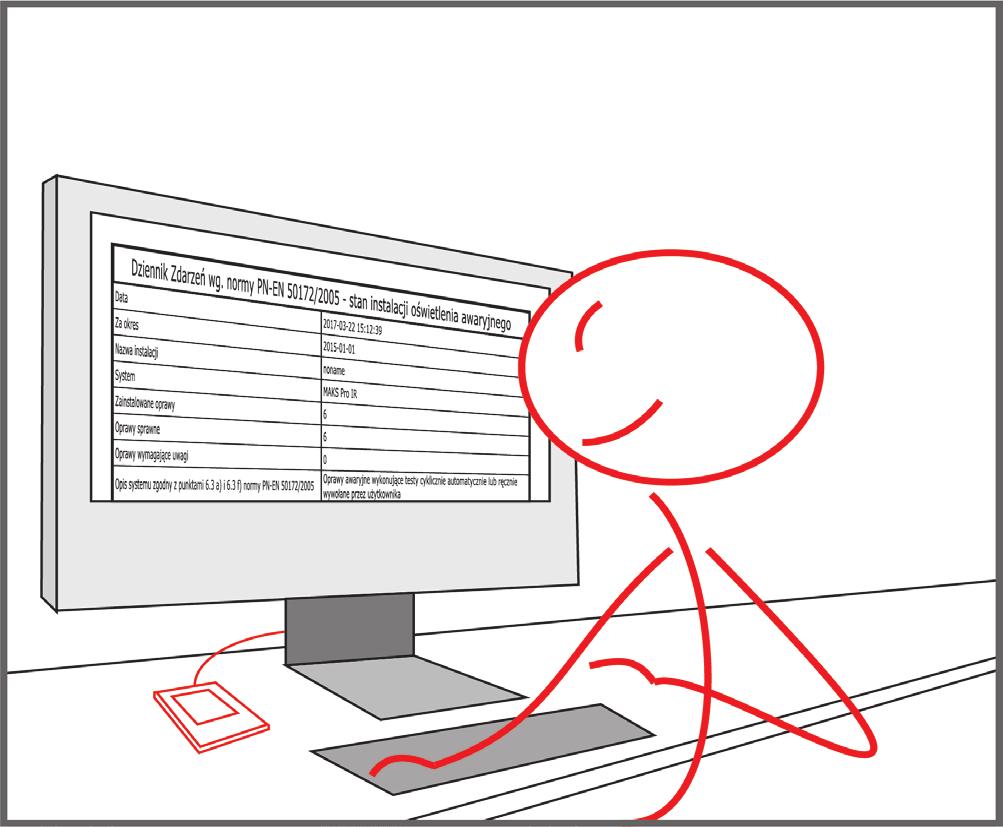

2 Informacje ogólne Dziennik zdarzeń - wymóg stosowania Każdy inwestor lub użytkownik zarządzający obiektem wyposażonym w awaryjne oświetlenie ( ewakuacyjne lub zapasowe) jest zobligowany przepisami Polskiego prawa do prowadzenia Dziennika Zdarzeń. Awaryjne oświetlenie ewakuacyjne jako urządzenie przeciwpożarowe zgodnie z definicją określoną w ROZ- PORZĄDZENIU MINISTRA SPRAW WEWNĘTRZYCH I ADMINISTRACJI z dnia 7 czerwca 2010r. W sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz 719) powinno być poddawane przeglądom technicznym i czynnościom konserwacyjnym, zgodnie z zasadami i w sposób określony w Polskich Normach. Równocześnie Polska Norma PN-EN r, przywołana w ROZPORZĄDZENIU MINISTRA INFRASTRUK- TURY z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690), szczegółowo definiuje Wymogi dla DZIENNIKA ZDARZEŃ dla oświetlenia awaryjnego : Dziennik zdarzeń musi zawierać przynajmniej następujące informacje: a) datę uruchomienia urządzeń włącznie ze wszystkimi dokumentami dotyczącymi zmian, b) datę okresowej kontroli i testu, c) datę i krótkie szczegóły o każdym przeprowadzonym serwisie, kontroli i teście, d) datę i krótkie szczegóły o każdej awarii i o każdej przeprowadzonej naprawie, e) datę i krótkie szczegóły o każdej zmianie w instalacji oświetlenia awaryjnego, f) jeśli stosuje się automatyczne urządzenie kontroli, muszą być opisane główne cechy i sposób pracy tego urządzenia Dziennik Zdarzeń musi być w formie ręcznej lub jako wydruk z automatycznego urządzenia kontroli. Dziennik Zdarzeń musi być prowadzony przez odpowiedzialną osobę obsługującą budynek, wyznaczoną przez właściciela i być do wglądu dla osób upoważnionych (np. kontrola Państwowej Straży Pożarnej, inspektorzy BHP itp.) Inwestor lub użytkownik, zarządzający oświetleniem awaryjnym nie wyposażonym w urządzenie, które automatycznie monitoruje oprawy awaryjne jest zobligowany do prowadzenia Dziennika Zdarzeń w formie ręcznej. Przy instalacjach powyżej pięćdziesiąt opraw taka forma prowadzenia Dziennika Zdarzeń generuje dodatkowe trudności oraz koszty. OA.KAT.03.11/ III-2

3 - zastosowanie - przeznaczenie Ręczny system kontroli stanu sprawności opraw autonomicznych Wychodząc naprzeciw potrzebie sprawnego prowadzenia Dziennika Zdarzeń, firma AMATECH wprowadziła nowatorskie rozwiązanie, polegające na możliwości automatycznego generowania Dziennika Zdarzeń oświetlenia awaryjnego w miejscach gdzie z przyczyn ekonomicznych lub technicznych nie możliwości prowadzenia przewodu komunikacyjnego do opraw oświetlenia awaryjnego. to rozwiązanie skierowane do użytkowników niedużych instalacji oświetlenia awaryjnego, chcących spełnić w prosty sposób wymagania norm PN-EN 1838 i PN-EN odnośnie dokumentowania dziennika zdarzeń. Łączy ono w sobie prostotę instalacyjną opraw awaryjnych wyposażonych w funkcję Autotest z dokumentacją prowadzoną przez odpowiednie oprogramowanie zarządzające. - elementy systemu oprawy autonomiczne ewakuacyjne i do oświetlenia powierzchni wyposażone w bezprzewodowy interfejs komunikacji przez podczerwień (IR) kontroler przenośny AMACONTROLLER oprogramowanie SOFT do zarządzania i przeglądania zapisów dziennika zdarzeń zgodnie z wymogami normy PN-EN OA.KAT.03.10/ III-3

4 Ręczny system kontroli stanu sprawności opraw autonomicznych - kontroler Wymiary [mm]: 81,7 - Sposób działania Oprawy wyposażone są w moduł komunikacyjny IR (podczerwieni), który pozwala na indywidualną komunikację opraw z ręcznym, przenośnym urządzeniem sterującym AMACON- TROLLER. Kontroler pozwala na zbieranie informacji z poszczególnych opraw poprzez indywidulany odczyt z każdej z opraw za pomocą IR (podczerwień). W tym celu użytkownik musi znajdować się z AMACONTROLLER w pobliżu oprawy wyposażonej w moduł IR. Z oprawy można wczytać następujące informacje: adres oprawy status oprawy data ostatniego testu sprawności i jego wynik data ostatniego testu czasu pracy awaryjnej i jego wynik oraz wywołać zdalnie w oprawie: test sprawności test czasu pracy zmiana trybu pracy praca ciemna BL / praca jasna DL Ponadto kontroler ma mozliwość: tworzenie i przechowywanie listy opraw w instalacji tworzenie miesięcznych dzienników zapisów z testów możliwość sterowania oprawami przypisania kontrolera do instalacji 145,2 Informacje i dane zebrane poprzez AMACONTROLLER z poszczególnych opraw, po podłączeniu kontrolera z komputerem, na którym zainstalowane jest oprogramowanie i zarządzające, pozwalają za pomocą oprogramowania zarządzać informacjami zebranymi z obiektu. 36,5 Do funkcjonalności SOFT należy: odczyt zachowanych konfiguracji instalacji opraw sterowanie kontrolerem w czasie rzeczywistym poprzez emulację ekranu urządzenia przejrzysta prezentacja danych w postaci drzewa i okna statusu zmiana ustawień systemowych kontrolera generowanie przeglądu wygranego dziennika z eksportem do pliku.pdf z tabelą zawierającą stan wybranej instalacji - dziennik zdarzeń wg normy pkt archiwizacja automatyczna dzienników kontrolera po każdym połączeniu filtrowanie opraw i przeglądanie ich szczegółowego statusu Dane do zamówienia: AMA Oznaczenie kontroler przenośny AMACONTROLLER OA.KAT.03.11/ III-4

5 Tabela opraw z funkcją OPRAWY DO WSKAZYWANIA KIERUNKÓW EWAKUACJI AMA h AT IR II-2 AMA h AT IR II-2 AMA h AT IR II-2 AMA h AT IR II-2 AMA h AT IR II-4 AMA h AT IR II-4 ALFA III DS (wersja LED) AMA h AT IR II-4 AMA h AT IR II-4 EMAX ALU LED AMA h AT IR II-6 AMA h AT IR II-6 EMAX ALU LED z opuszczanym znakiem ewakuacyjnym AMA h AT IR II-8 AMA h AT IR II-8 EMAX W (wersja LED) AMA h AT IR II-10 AMA h AT IR II-10 EMAX W (wersja LED) z opuszczanym znakiem ewakuacyjnym AMA h AT IR II-12 AMA h AT IR II-12 OPRAWY DO OŚWIETLENIA POWIERZCHNI AMA h AT IR II-15 AMA h AT IR II-15 AMA h AT IR II-15 AMA h AT IR II-15 wykonanie asymatryczne AMA h AT IR II-15 AMA h AT IR II-15 AMA h AT IR II-15 wykonanie do korytarzy AMA h AT IR II-15 AMA h AT IR II-15 OA.KAT.03.10/ III-5

6 Tabela opraw z funkcją OPRAWY DO OŚWIETLENIA POWIERZCHNI DISCRET W 1 LED (wersja okragła 80 mm AMA h AT IR II-18 AMA h AT IR II-18 DISCRET W 1 LED (wersja kwadratowa 80 mm AMA h AT IR II-18 AMA h AT IR II-18 DISCRET W 3 LED (wersja okragła 80 mm) AMA h AT IR II-21 AMA h AT IR II-21 DISCRET W 3 LED (wersja kwadratowa 80 mm) AMA h AT IR II-21 AMA h AT IR II-21 DISCRET W 4 LED (wersja okragła 80 mm) AMA h AT IR II-24 AMA h AT IR II-24 DISCRET W 4 LED (wersja kwadratowa 80 mm) AMA h AT IR II-24 AMA h AT IR II-24 DISCRET LD 1 LED (wersja okrągła 80 mm) AMA h AT IR II-27 AMA h AT IR II-27 DISCRET LD 1 LED (wersja kwadratowa 80 mm) AMA h AT IR II-27 AMA h AT IR II-27 DISCRET LD 2 LED (wersja okrągła 90 mm) AMA h AT IR II-30 AMA h AT IR II-30 DISCRET LD 2 LED (wersjak wadratowa 90 mm) AMA h AT IR II-30 AMA h AT IR II-30 DISCRET N 1 LED AMA h AT IR II-33 AMA h AT IR II-33 DISCRET N 3 LED AMA h AT IR II-36 AMA h AT IR II-36 DISCRET N 3 LED AMA h AT IR II-39 AMA h AT IR II-39 DISCRET HB AMA h AT IR II-42 AMA h AT IR II-342 OA.KAT.03.11/ III-6

7 Tabela opraw z funkcją OPRAWY DO OŚWIETLENIA POWIERZCHNI DISCRET LD 1 LED AMA h AT IR II-44 AMA h AT IR II-44 DISCRET LD 2 LED AMA h AT IR II-46 AMA h AT IR II-46 Źródło światła tryb aw. OPRAWY DO OŚWIETLENIA POWIERZCHNI AMA x 18W 1h AT IR II-48 AMA x 18W 3h AT IR II-48 AMA x 36W 1h AT IR II-48 AMA x 36W 3h AT IR II-48 JUPITER (świetlówka) AMA x 58W 1h AT IR II-48 AMA x 58W 3h AT IR II-48 AMA x 18W 1h AT IR II-48 AMA x 36W 1h AT IR II-48 AMA x 58W 1h AT IR II-48 AMA x18W 3h AT IR II-56 SELENA Ex (świetlówka) AMA x36W 3h AT IR II-56 AMA x58W 3h AT IR II-56 OA.KAT.03.10/ III-7
