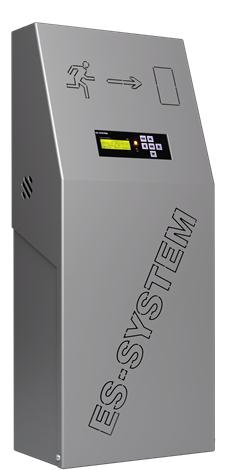

1 SYSTEM ES-CTI2 Centralna Bateria STI 24V Instrukcja montażu

2 Spis treści 1. Uwagi ogólne Dane techniczne Przeznaczenie Charakterystyka Schemat połączeń systemu ES-CTI Wymogi bezpieczeństwa Opakowanie zawiera Oprzewodowanie Zasilanie Centralnej Baterii Czynności montażowe Montaż obudowy Podłączenie akumulatorów Przyłącze elektryczne... Błąd! Nie zdefiniowano zakładki Podłączenie do sieci... Błąd! Nie zdefiniowano zakładki Obwody wejściowe/wyjściowe Podłączenie Jednostki Sterującej CB24V Konfiguracja ustawień Konserwacja Gwarancja

3 1. Uwagi ogólne Centralną Baterię STI 24V należy instalować zgodnie z niniejszą instrukcją, z zachowaniem norm dotyczących bezpieczeństwa użytkowania. Dokonanie zmian w konstrukcji urządzenia, a także zastosowanie go w warunkach innych niż opisane w niniejszej instrukcji jest niedozwolone. Przed rozpoczęciem montażu urządzenia należy dokładnie zapoznać się z instrukcją. 2. Dane techniczne Parametr Napięcie znamionowe Praca bateryjna Moc spoczynkowa 1 Standardowy pobór mocy 2 Maksymalny pobór mocy 3 Współczynnik mocy w warunkach nominalnych Wartość 230V AC poniżej 175V AC 16W 470W 720W 0,94 Napięcie wyjściowe 24V DC ± 20% Liczba obwodów 4 Max. liczba opraw na obwód 20 Obciążenie obwodu Obciążenie systemu Temperatura pracy 6A 16A -5 o C do 30 o C Zaciski przyłączeniowe max 2,5mm 2 Przyłącze obwodów max 2,5mm 2 Klasa ochronności Stopień ochrony IP 20 Ciężar łączny z akumulatorem I 70kg Rodzaj akumulatorów: Technologia AGM Wymiary (wy. x sz. x gł.) 785x319x189,5 [mm] Rysunek 2-1. Wymiary obudowy 1 - pobór mocy przy naładowanym akumulatorze i wyłączonych oprawach 2 - pobór mocy przy naładowanym akumulatorze i maksymalnym obciążeniu obwodów wyjściowych 3 - pomór mocy w czasie ładowania akumulatorów i maksymalnym obciążeniu obwodów wyjściowych

4 HDGs 2x1,5 E90 HDGs 2x1,5 E90 Centralna Bateria STI 24V montaż Przeznaczenie Centralna Bateria STI 24V jest urządzeniem przeznaczonym do zarządzania pracą sieci opraw awaryjnych ESCAPE, produkcji ES-SYSTEM. Obudowa pozwala na zamocowanie urządzenia na ścianie lub usadowienie na posadce jako urządzenie wolnostojące. Urządzenie należy montować w miejscach suchych i niezapylonych, zabezpieczonych przed dostępem osób nieupoważnionych, w temperaturze otoczenia od -5 o C do 30 o C. Jeśli urządzenie zostanie odłączone od napięcia zasilającego na dłuższy okres czasu należy w obwodzie akumulatora odłączyć bezpiecznik. Baterie nie powinny być przechowywane dłużej niż 3 miesiące bez ładowania. Zgodność z normami PN-EN 1838, PN-EN 50171, PN-EN oraz PN-EN Charakterystyka Centralna Bateria STI 24V zarządza systemem opraw awaryjnych przystosowanych do pracy z Centralną Baterią. Zarządzanie odbywa się poprzez lokalną sieć komputerową. Obsługi centralnej baterii dokonujemy zdalnie za pomocą komputera lub lokalnie za pomocą panelu sterującego. 5. Schemat połączeń systemu ES-CTI2 max. 20 max. 20 max. 20 max. 20 Monitoring napięcia 4x YDY 2x1 mm 2 230V AC 50-60Hz 230V AC 50-60Hz Jednostka Sterująca CB24V Jednostka Sterująca CB24V Kabel UTP kat. 5e max 100m Kabel UTP kat. 5e max 100m Kabel UTP kat. 5e max 100m Rysunek 5-1. Schemat połączeń urządzeń w systemie ES-CTI

5 6. Wymogi bezpieczeństwa Montażu i konserwacji mogą dokonywać wyłącznie osoby mające odpowiednie uprawnienia. Wszelkie czynności instalacyjne i konserwacyjne należy wykonywać po odłączeniu napięcia zasilającego i wykręceniu bezpiecznika obwodu akumulatorów. 7. Opakowanie zawiera Opakowanie zawiera: Centralna Bateria STI 24V - 1szt Instrukcja obsługi Płyta CD-ROM z oprogramowaniem. 8. Oprzewodowanie a) Przewody Instalacyjne: Przewody zasilania centralnej baterii Centralna bateria wymaga zasilania przewodami linii jednofazowej 3 przewodowej (L,N,PE) o przekroju min 1mm 2. Przewody obwodów wyjściowych Urządzenie posiada 4 obwody wyjściowe. Jako przewody pomiędzy centralną baterią a oprawami stosuje się dwużyłowe kable ognioodporne. Kable elektroenergetyczne ognioodporne powinny posiadać klasę zachowania funkcji E90, co odpowiada 90-cio minutowemu zapewnieniu zasilania lub sterowania w warunkach pożaru (np. HDGs 2x1.5, E90). Łączna długość przewodów pomiędzy centralną baterią a najbardziej oddaloną oprawą obwodu zależy od mocy opraw oraz stopnia rozgałęzienia obwodów i nie może przekraczać wartość maksymalnej wynikającej z kryterium spadków napięć. Napięcie na końcu linii nie może wynosić mniej niż 14V! Biegunowość podłączenia oprawy nie ma znaczenia. Niedopuszczalne jest dołączanie do portu (pojedynczego obwodu) większej ilości opraw niż 20, zwieranie portu, łączenie dwóch lub więcej portów ze sobą. Przewody obwodów wejściowych Przewody monitoringu napięcia oświetlania podstawowego zaleca się wykonać przewodem YDY 2x1mm 2. Wejście bezpotencjałowe wyzwalające pracę bateryjną należy wykonać standardowym przewodem skrętką komputerową UTP 4x2x0,8 kat. 5e, z wtyczką w standardzie RJ45. b) Przewody logiczne: Połączenie komputera PC z Centralną Baterią STI 24V wykonywane jest standardowym przewodem skrętką komputerową UTP 4x2x0,8 kat. 5e, z wtyczkami w standardzie RJ45. W tym przypadku wystąpić mogą dwa przypadki oprzewodowania:

6 1. Przy połączeniu bezpośrednim komputera PC z Centralną Baterią CB24V stosowany jest kabel P2P z przeplotem. 2. Przy połączeniu z wykorzystaniem sieci intra- lub internetowej stosuje się standardowe połączenie sieciowe bez przeplotu. Schemat połączeń pomiędzy Centralną Baterią STI 24V a oprawami pokazany jest poniżej. RJ45 Rysunek 8-1. Zespół przyłączy W skład zespołu przyłączy wchodzą: - zaciski zasilania 230VAC - zaciski monitorowania obwodów oświetlenia podstawowego (4 wejścia 230VAC, oraz złącze bezpotencjałowe RJ-45 z 4 wejściami) - zaciski obwodów wyjściowych (4 wyjścia 24VDC) - złącze Ethernetu

7 9. Zasilanie Centralnej Baterii Centralna Bateria STI 24V wymaga zasilania 230V 50/60Hz. 10. Czynności montażowe Montaż obudowy Rysunek Montaż obudowy Po wyciągnięciu urządzenia z opakowania, należy zdjąć przednią obudowę odkręcając dwie górne śruby oraz poluzowując boczne u dołu. Podczas otwierania obudowy należy uważać na przewód PE oraz taśmę komunikacji pomiędzy płytką wyświetlacza a płytką obwodów wyjściowych. Przy każdorazowym otwarciu obudowy sprawdzić połączenie przewodu PE (żółto-zielonego)! Obudowa może stać na posadce lub być zamocowana do ściany. Przed przystąpieniem do montażu należy upewnić się czy ściana na której zamocowane zostanie urządzenie jest odpowiednio wytrzymała. Do montażu należy użyć kołków rozporowych, których średnica wkrętaka nie przekracza 6 mm. Podczas montażu należy pamiętam o tym, aby z lewej oraz z prawej strony urządzenia pozostawić odstęp od innych urządzeń lub elementów, wynoszący przynajmniej 10 cm dla swobodnego przepływu powietrza do wentylatorów Podłączenie akumulatorów Rysunek Podłączenie akumulatorów

8 Ze względu na duży ciężar wszystkich elementów urządzenia, akumulatory są przewożone poza urządzeniem. Przed przystąpieniem do umiejscowienia akumulatorów wewnątrz obudowy należy wyciągnąć bezpiecznik obwodu baterii umiejscowiony na płycie czołowej wewnętrznego zasilacza! Podczas instalacji należy umieścić baterie wewnątrz urządzenia, zwracając szczególną ostrożność aby nie zewrzeć biegunów akumulatora poprzez metalowe elementy urządzenia Przyłączenie przewodów instalacyjnych Rysunek Przyłączenie przewodów instalacyjnych Przewody zasilające oraz przewody wyjściowe należy przeprowadzić przez wypusty znajdujące się w górnej części obudowy Obwody wejścia/wyjścia W pierwszym kroku zaleca się podłączenie przewodów obwodów wyjściowych, na których uprzednio przyłączono oprawy oświetlenia awaryjnego. Urządzenie posiada 4 obwody wyjściowe. Każdy z obwód można obciążyć maksymalnie prądem 6A a łączne obciążenie systemu nie może przekraczać16a. Przed przystąpieniem do podłączania przewodów monitorowania oświetlenia podstawowego 230V należy upewnić się że odłączone jest napięcie zasilania w tych przewodach. W skład obwodów wejściowych wchodzą zaciski: 4 wejścia 230VAC (dwupotencjałowe L,N), oraz złącze bezpotencjałowe RJ-45 (4piny) Obwód zasilania Podłączyć kabel zasilający 230VAC do zacisków L,N oraz przewód PE żółto-zielony. Czynność przeprowadzić przy wyłączonym napięciu. Ze względu bezpieczeństwa włączenie napięcia zailania można dokonać dopiero po zakończeniu wszystkich czynności łączeniowych!

9 10.6. Podłączenie Jednostki Sterującej CB24V Rysunek Podłączenie Jednostki Sterującej CB24V Jednostka Sterująca CB 24V znajduje się w przedniej części obudowy. Przed jej zamknięciem należy: - podłączyć kabel Ethernetu, - podłączyć taśmę przewodu RS 485 łączącego Jednostkę Sterującą z pozostałą elektroniką, - podłączyć przewód ochronny PE, - wkręcić bezpiecznik obwodu akumulatora Konfiguracja ustawień Rysunek Topologia systemu Konfiguracja urządzenia i sprawdzenie poprawności działania realizowane jest z komputera podłączonego do Centralnej Baterii STI 24V lub za pomocą klawiatury znajdującej się na przednim panelu urządzenia. Po podłączeniu wszystkich elementów systemu można przejść do konfiguracji systemu za pomocą aplikacji Nessi. Patrz podręcznik użytkownika. 11. Konserwacja Centralna Bateria STI 24V jest przeznaczona do pracy w środowisku czystym i suchym, jednak dla utrzymania poprawnych warunków pracy okresowo należy dokonywać czyszczenia urządzenia. Częstotliwość czyszczenia zależy od warunków środowiska, w jakim urządzenie jest zainstalowane i powinna być określona przez użytkownika. Urządzenie powinno być czyszczone suchą, bawełnianą ściereczką bez innych dodatków

10 12. Gwarancja Firma ES-SYSTEM gwarantuje poprawne i niezawodne działanie urządzeń pod warunkiem użytkowania zgodnie z przeznaczeniem oraz zasadami określonymi w instrukcji. Wyroby są produkowane w oparciu o najnowsze technologie i spełniają Polskie Normy i zharmonizowane normy Unii Europejskiej. Firma ES-SYSTEM nie ponosi żadnej odpowiedzialności za uszkodzenia lub szkody wynikłe lub spowodowane przez: obsługę urządzeń niezgodną z ich przeznaczeniem oraz niezastosowanie się do zasad określonych w instrukcji nieprzestrzeganie instrukcji dotyczących bezpiecznej pracy nieuprawnione lub niewłaściwe wykorzystanie komponentów w połączeniu z systemem oświetlenia awaryjnego nieprawidłową instalacje otwarcie komponentów Centralnej Baterii
