Umożliwia szybkie usunięcie szczęk w celu instalacji akcesoriów lub przekształcenia w rozpieracz

Transkrypt

1 ŚCISKI JEDNORĘCZNE Z PROWADNICĄ O DUŻYM OBCIĄŻENIU NOWE, WYJMOWANE PODWÓJNE SZCZĘKI OBROTOWE I NIENISZCZĄCE POWIERZCHNI WKŁADKI NOWOŚĆ NOWY PRZYCISK QUICK- CHANGE ŚCISKI JEDNORĘCZNE Z PROWADNICĄ O DUŻYM OBCIĄŻENIU Ścisk jednoręczny z prowadnicą o dużym obciążeniu IRWIN QUICK-GRIP zapewnia jednorodny rozkład stałej siły nacisku do 272 kg i stanowi jeden z najwydajniejszych ścisków jednoręcznych z prowadnicą, jakie są dostępny. Idealne rozwiązanie do wymagających zastosowań, takich jak instalacja, prace i ogólne sklejanie. REGULOWANA PODPÓRKA JEDNORĘCZNY SPUST SZYBKIEGO ZWALNIANIA HARTOWANA PROWADNICA DWUTEOWA ZE STALI WĘGLOWEJ Z CZARNĄ, OKSYDOWANĄ POWIERZCHNIĄ STAŁA SIŁA NACISKU NOWY PRZYCISK QUICK-CHANGE Umożliwia szybkie usunięcie szczęk w celu instalacji akcesoriów lub przekształcenia w rozpieracz 2. NOWE, WYJMOWANE PODWÓJNE SZCZĘKI OBROTOWE I NIENISZCZĄCE POWIERZCHNI WKŁADKI Pełne wkładki zapewniają jednorodny rozkład siły nacisku i umożliwiają zdemontowanie w celu uzyskania pełnego kontaktu szczęk obrotowych, aby zapobiec wyginaniu przy ekstremalnym nacisku i dopasowania do nieregularnych kształtów OPIS ROZSTAW ROZPIERANIA 3. JEDNORĘCZNY SPUST SZYBKIEGO ZWALNIANIA Nowa konstrukcja uchwytu i spustu umożliwia prostą obsługę jedną ręką 4. HARTOWANA PROWADNICA DWUTEOWA ZE STALI WĘGLOWEJ Z CZARNĄ, OKSYDOWANĄ POWIERZCHNIĄ Obsługa większego nacisku bez nadmiernego wyginania i elastyczność zapewniająca doskonałą trwałość 5. REGULOWANA PODPÓRKA Zapewnia dodatkowe wsparcie, umożliwiając umieszczenie ścisku w wyprostowanej pozycji na stole lub powierzchni roboczej ROZSTAW ZACISKANIA EAN Ścisk/rozpieracz o dużym obciążeniu 150 mm (6") 235 mm mm / 9-1/4" /8" 92 mm / 3-5/8" Ścisk/rozpieracz o dużym obciążeniu 300 mm (12") 235 mm mm / 9-1/4" /8" 92 mm / 3-5/8" Ścisk/rozpieracz o dużym obciążeniu 450 mm (18") 235 mm mm / 9-1/4" /8" 92 mm / 3-5/8" Ścisk/rozpieracz o dużym obciążeniu 600 mm (24") 235 mm mm / 9-1/4" /8" 92 mm / 3-5/8" Ścisk/rozpieracz o dużym obciążeniu 900 mm (36") 235 mm mm / 9-1/4" /8" 92 mm / 3-5/8" Ścisk/rozpieracz o dużym obciążeniu 1250 mm (50") 235 mm mm / 9-1/4" /8" 92 mm / 3-5/8"

2 Średnie ŚCISKI JEDNORĘCZNE Z PROWADNICĄ O ŚREDNIM OBCIĄŻENIU NOWE, WYJMOWANE SZCZĘKI OBROTOWE I NIENISZCZĄCE POWIERZCHNI WKŁADKI NOWOŚĆ NOWY PRZYCISK QUICK- CHANGE ŚCISKI JEDNORĘCZNE Z PROWADNICĄ O ŚREDNIM OBCIĄŻENIU Ścisk jednoręczny z prowadnicą o średnim obciążeniu IRWIN QUICK-GRIP zapewnia jednorodny rozkład stałej siły nacisku do 136kg. Idealne rozwiązanie do tymczasowego, szybkiego mocowania JEDNORĘCZNY SPUST SZYBKIEGO ZWALNIANIA HARTOWANA PROWADNICA DWUTEOWA ZE STALI WĘGLOWEJ Z CZARNĄ, OKSYDOWANĄ POWIERZCHNIĄ 1. NOWY PRZYCISK QUICK-CHANGE Umożliwia szybkie usunięcie szczęk w celu instalacji akcesoriów lub przekształcenia w rozpieracz 2. NOWE, WYJMOWANE SZCZĘKI OBROTOWE I NIENISZCZĄCE POWIERZCHNI WKŁADKI Pełne wkładki zapewniają jednorodny rozkład siły nacisku 3. JEDNORĘCZNY SPUST SZYBKIEGO ZWALNIANIA Nowa konstrukcja uchwytu i spustu umożliwia prostą obsługę jedną ręką 4. HARTOWANA PROWADNICA DWUTEOWA ZE STALI WĘGLOWEJ Z CZARNĄ, OKSYDOWANĄ POWIERZCHNIĄ Obsługa większego nacisku bez nadmiernego wyginania i elastyczność zapewniająca doskonałą trwałość STAŁA SIŁA NACISKU OPIS ROZSTAW ROZPIERANIA ROZSTAW WZACISKANIA EAN T506QCEL7 Ścisk/rozpieracz o średnim obciążeniu 150 mm (6") 200 mm mm 7-7/8" /8" 81 mm / 3-3/16" T512QCEL7 Ścisk/rozpieracz o średnim obciążeniu 300 mm (12") 200 mm mm 7-7/8" /8" 81 mm / 3-3/16" T518QCEL7 Ścisk/rozpieracz o średnim obciążeniu 450 mm (18") 200 mm mm 7-7/8" /8" 81 mm / 3-3/16" T524QCEL7 Ścisk/rozpieracz o średnim obciążeniu 600 mm (24") 200 mm mm 7-7/8" /8" 81 mm / 3-3/16" T536QCEL7 Ścisk/rozpieracz o średnim obciążeniu 900 mm (36") 200 mm mm 7-7/8" /8" 81 mm / 3-3/16" T506QCEL7

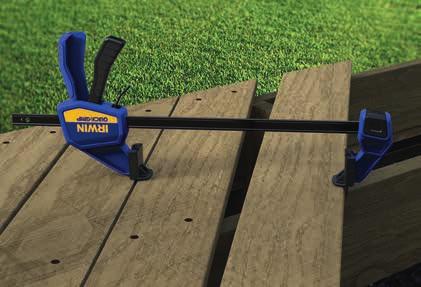

3 Akcesoria: Zestaw narzędzia ZESTAW NARZĘDZIA 1. Wyjąć miękkie podkładki z obu szczęk ścisku o średnim obciążeniu. 2. Odłączyć obrotową szczękę od ścisku o średnim obciążeniu. 3. Wsunąć od góry połączenia narzędzia pomostowego na szczęki, aż do zazębienia zatrzasku Zestaw narzędzia pomostowego Przekształca ścisk jednoręczny z prowadnicą w zacisk pomostowy w celu łatwego i dokładnego rozmieszczania, wyrównywania i przytrzymywania podczas budowania pomostu ZESTAW NARZĘDZIA POMOSTOWEGO

4 Akcesoria: Łącznik Łączniki o średnim i dużym obciążeniu 1. Odłączyć wyjmowane szczęki od dwóch ścisków o średnim lub dużym obciążeniu. 2. Wsunąć prowadnicę do łącznika z którejkolwiek strony. 3. Wykorzystać sworznie do zabezpieczenia po obu stronach prowadnicę wewnątrz łącznika Łącznik ścisku o średnim obciążeniu Łącznik ścisku o dużym obciążeniu Łączy prowadnice dwóch krótszych ścisków jednoręcznych w celu utworzenia jednego dłuższego ścisku ŁĄCZNIK ŚCISKU O ŚREDNIM OBCIĄŻENIU ŁĄCZNIK ŚCISKU O DUŻYM OBCIĄŻENIU

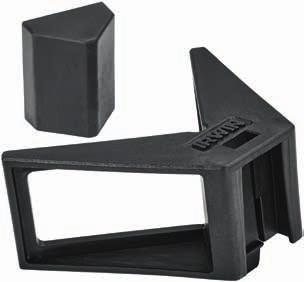

5 Akcesoria: Ścisk narożny Ścisk narożny 1. Wyjąć miękkie podkładki i szczęki obrotowe ze ścisku o średnim lub dużym obciążeniu. 2. Wsunąć na dół przyłącze dużego narożnika na stronę uchwytu ścisku, aż do zazębienia zatrzasku. 3. Wsunąć litą podkładkę w kształcie V na drugą szczękę Podkładki do ścisku narożnego Przekształca ścisk jednoręczny z prowadnicą w ścisk narożny do łatwego zaciskania kątów PODKŁADKI DO ŚCISKU NAROŻNEGO

6 Akcesoria: Szerokie podkładki SZEROKIE PODKŁADKI 1. Wyjąć miękkie podkładki i szczęki obrotowe ze ścisku o średnim lub dużym obciążeniu. 2. Wsunąć szerokie podkładki na szczęki, aż do zazębienia zatrzasku Szerokie podkładki Podwójna szerokość podkładek standardowych w celu rozłożenia siły nacisku na szerszy obszar powierzchni SZEROKIE PODKŁADKI

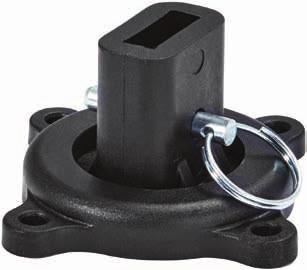

7 Akcesoria: Osadzarka utrzymująca na dole OSADZARKA UTRZYMUJĄCA NA DOLE 1. Wywiercić w stole roboczym otwór 3/4 dla ścisku o średnim obciążeniu lub otwór 1 dla ścisku o dużym obciążeniu. 2. Zamontować prowadnicę i podstawę montażową po spodniej stronie stołu warsztatowego, wyśrodkować wokół otworu pilotującego i przykręcić 4 dostarczone śruby. 3. Odłączyć wyjmowaną szczękę od ścisku. 4. Włożyć prowadnicę do akcesorium przytrzymującego na dole (użyć dostarczonego adaptera dla ścisków o średnim obciążeniu) i zabezpieczyć dostarczonym sworzniem, wkładając go przez stronę akcesorium i przez pręt zacisku Osadzarka utrzymująca na dole Przekształca ścisk jednoręczny z prowadnicą w zacisk stołowy OSADZARKA UTRZYMUJĄCA NA DOLE

8 Akcesoria: Zacisk krawędziowy ZACISK KRAWĘDZIOWY 1. Odłączyć wyjmowaną szczękę od ścisku o średniej wytrzymałości. 2. Wsunąć akcesorium zacisku krawędziowego na prowadnicę ścisku. 3. Wymienić wyjmowaną szczękę ścisku Zacisk krawędziowy Przekształca ścisk jednoręczny z prowadnicą w zacisk krawędziowy do łatwego zaciskania przycinarki i krawędziowania ZACISK KRAWĘDZIOWY

9 Akcesoria: Stojak zaciskowy STOJAK ZACISKOWY 1. Odłączyć wyjmowaną szczękę od ścisku o średniej lub dużej wytrzymałości. 2. Wsunąć właściwy adapter MD300 lub HD600 (oznaczenie na każdym adapterze zwornicy) na prowadnicę ścisku. 3. Wymienić wyjmowaną szczękę ścisku. 4. Zamontować / zatrzasnąć zespół stojaka na przymocowanym adapterze na ścisku Stojak zaciskowy Przekształca ścisk jednoręczny z prowadnicą do zaciskania poziomującego; idealne rozwiązanie do zastosowań zaciskania równoległego, takich jak ramy, meble i szuflady STOJAK ZACISKOWY
