* _1116* Technika napędowa \ Automatyka napędowa \ Integracja systemu \ Serwis. Arkusz zmian MOVIDRIVE MDX60B/61B
|
|
- Anna Szydłowska
- 6 lat temu
- Przeglądów:
Transkrypt
1 Technika napędowa \ Automatyka napędowa \ Integracja systemu \ Serwis * _1116* Arkusz zmian MOVIDRIVE MDX60B/61B Wydanie 11/ /PL
2 SEW-EURODRIVE Driving the world
3 Spis treści Spis treści 1 Arkusze zmian Budowa urządzenia Oznaczenie typu, tabliczki znamionowe i zakres dostawy Dane techniczne i rysunki wymiarowe Oznaczenie CE, aprobata UL i C-Tick WSKAZÓWKA MOVIDRIVE MDX60/61B...-5_3 (urządzenia AC 400/500 V) MOVIDRIVE MDX61B...-2_3 (urządzenia AC 230 V) Karta multienkodera DEU21B Numer katalogowy Opis Dane elektroniczne Filtr sieciowy NF Przyporządkowanie rezystorów hamujących, dławików i filtrów Urządzenia 400/500 V AC, wielkość od 5 do Tabela silników trójfazowych DRS (parametry w przypadku łączenia w podwójną gwiazdę/gwiazdę 230/460 V AC / 60 Hz) Wielkość Zaciski sygnałowe MDX60B/61B Deklaracje zgodności MOVIDRIVE MOVIDRIVE z DFS11B/DFS21B MOVIDRIVE z DCS21B/DCS31B Wielkość Tabliczka znamionowa Dane techniczne Budowa urządzenia Zabezpieczenie przed dotknięciem za pomocą kapturków izolacyjnych Arkusz zmian MOVIDRIVE MDX60B/61B 3
4 1 Arkusze zmian 1 Arkusze zmian WSKAZÓWKA Do instrukcji obsługi "MOVIDRIVE 60B/61B" opracowano arkusze zmian. Prosimy przestrzegać informacji zamieszczonych w tym dodatku. Niniejsza dokumentacja nie zastąpi pełnej wersji instrukcji obsługi! 4 Arkusz zmian MOVIDRIVE MDX60B/61B
5 Budowa urządzenia Oznaczenie typu, tabliczki znamionowe i zakres dostawy 2 2 Budowa urządzenia 2.1 Oznaczenie typu, tabliczki znamionowe i zakres dostawy Pełna tabliczka znamionowa wielkość 0 Pełną tabliczkę znamionową umieszczono w przypadku urządzenia MDX60B/61B, wielkość 0, z boku na urządzeniu Arkusz zmian MOVIDRIVE MDX60B/61B 5
6 3 Dane techniczne i rysunki wymiarowe Oznaczenie CE, aprobata UL i C-Tick 3 Dane techniczne i rysunki wymiarowe 3.1 Oznaczenie CE, aprobata UL i C-Tick UL- / cul / EAC LISTED US Aprobaty UL oraz cul (USA) udzielono dla całej serii urządzeń MOVIDRIVE. Tylko urządzenie MOVIDRIVE MDR60A nie posiada aprobaty UL ani cul. Aprobata cul jest równoważna aprobacie CSA. Seria urządzeń MOVIDRIVE spełnia wymogi regulacji technicznej Unii Celnej Rosji, Kazachstanu i Białorusi. Znak EAC na tabliczce znamionowej potwierdza zgodność z wymogami bezpieczeństwa Unii Celnej. 6 Arkusz zmian MOVIDRIVE MDX60B/61B
7 MOVIDRIVE MDX60/61B...-5_3 (urządzenia AC V) 400/500 Dane techniczne i rysunki wymiarowe WSKAZÓWKA WSKAZÓWKA WSKAZÓWKA Wszystkie parametry i zakresy nastaw są ograniczone do maksymalnej częstotliwości wyjściowej 599 Hz. 3.3 MOVIDRIVE MDX60/61B...-5_3 (urządzenia AC 400/500 V) MOVIDRIVE MDX60/61B0005/0008/0011/0014 wielkość 0 (urządzenia AC 400/500 V) MOVIDRIVE MDX60/61B A3-4-0_ A3-4-0_ A3-4-0_ A3-4-0_ Wielkość 0S 0M WEJŚCIE Napięcie znamionowe sieci (zgodnie z normą U sieć EN 50160) 3 AC 380 V 500 V Częstotliwość sieci f sieć 50 Hz 60 Hz ±5% Prąd znamionowy sieci 1) I sieć 100% AC 1,8 A AC 2,2 A AC 2,8 A AC 3,6 A (przy U sieć = 3 AC 400 V) 125% AC 2,3 A AC 2,7 A AC 3,5 A AC 4,5 A WYJŚCIE Moc pozorna na wyjściu 2) S N 1,4 kva 1,6 kva 2,1 kva 2,8 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy 1) I N AC 2 A AC 2,4 A AC 3,1 A AC 4 A (przy U sieć = 3 AC 400 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 2,5 A AC 3 A AC 3,8 A AC 5 A (przy U sieć = 3 AC 400 V oraz f PWM = 4 khz) Prąd wyjściowy ciągły (= 100% I N ) I C AC 2 A AC 2,4 A AC 3,1 A AC 4 A (przy U sieć = 3 AC 400 V oraz f PWM = 8 khz) Maks. częstotliwość wyjściowa f maks 599 Hz Ograniczenie prądu I maks Przy pracy w trybie silnika i generatora 200% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Możliwość ustawienia w zakresie I maks = 0 200% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min 68 Ω Napięcie na wyjściu U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 4/8/12/16 khz Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N 2) P Vmaks 42 W 48 W 58 W 74 W Zapotrzebowanie na powietrze chłodzące 3 m 3 /h 9 m 3 /h Przekrój zacisków sprzętowych X1, X2, X3, X4 Rozłączane złączki szeregowe 4 mm 2, końcówki izolacyjne żył DIN Moment dokręcania 0,6 Nm 1) Przy U sieci = 3 AC 500 V wartości prądu w sieci i wartości wyjściowe prądu należy zredukować o 20% w stosunku do danych znamionowych. 2) Parametry obowiązują dla f PWM = 4 khz. MDX60B, wersja standardowa Wersja z lakierowanymi płytkami drukowanymi A A A A A3-4-00/L A3-4-00/L A3-4-00/L A3-4-00/L Numer katalogowy MDX60B, wersja technologiczna A3-4-0T A3-4-0T A3-4-0T A3-4-0T Wersja z lakierowanymi płytkami drukowanymi A3-4-0T/L A3-4-0T/L A3-4-0T/L A3-4-0T/L Arkusz zmian MOVIDRIVE MDX60B/61B 7
8 3 Dane techniczne i rysunki wymiarowe MOVIDRIVE MDX60/61B...-5_3 (urządzenia AC 400/500 V) Numer katalogowy X P silnik 0,55 kw (0,74 HP) 0,75 kw (1,0 HP) 1,1 kw (1,5 HP) 1,5 kw (2,0 HP) Obciążenie stałe P silnik 0,75 kw (1,0 HP) 1,1 kw (1,5 HP) 1,5 kw (2,0 HP) 2,2 kw (3,0 HP) Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia Masa 2,0 kg (4,4 lb) 2,5 kg (5,5 lb) Wymiary szer. wys. głęb. MDX61B, wersja standardowa (VFC/CFC/SERVO) Wersja z lakierowanymi płytkami drukowanymi 45 mm 317 mm 260 mm (1,8 in 12,5 in 10,2 in) A A3-4-00/L Numer katalogowy MDX61B, wersja technologiczna (VFC/CFC/SERVO) Wersja z lakierowanymi płytkami drukowanymi MDX61B, wersja standardowa (VFC/CFC/SERVO) Wersja z lakierowanymi płytkami drukowanymi A3-4-0T A3-4-0T/L A A3-4-00/L Numer katalogowy A A3-4-00/L A3-4-0T A3-4-0T/L A A3-4-00/L ,5 mm 317 mm 260 mm (2,66 in 12,5 in 10,2 in) A A3-4-00/L X A3-4-0T A3-4-0T/L A A3-4-00/L Masa 2,3 kg (5,1 lb) 2,8 kg (6,2 lb) Wymiary szer. wy s. głęb. 72,5 mm 317 mm 260 mm (2,85 in 12,5 in 10,2 in) A A3-4-00/L A3-4-0T A3-4-0T/L A A3-4-00/L mm 317 mm 260 mm (3,7 in 12,5 in 10,2 in) Katalog albo podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" MOVIDRIVE MDX61B0015/0022/0030/0040 wielkość 1 (urządzenia AC 400/500 V) MOVIDRIVE MDX61B A3-4-0_ A3-4-0_ A3-4-0_ A3-4-0_ WEJŚCIE Napięcie znamionowe sieci (zgodnie z normą U sieć EN 50160) 3 AC 380 V 500 V Częstotliwość sieci f sieć 50 Hz 60 Hz ±5% Prąd znamionowy sieci 1) I sieć 100% AC 3,6 A AC 5,0 A AC 6,3 A AC 8,6 A (przy U sieć = 3 AC 400 V) 125% AC 4,5 A AC 6,2 A AC 7,9 A AC 10,7 A WYJŚCIE Moc pozorna na wyjściu 2) S N 2,8 kva 3,8 kva 4,9 kva 6,6 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy 1) I N AC 4 A AC 5,5 A AC 7 A AC 9,5 A (przy U sieć = 3 AC 400 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 5 A AC 6,9 A AC 8,8 A AC 11,9 A (przy U sieć = 3 AC 400 V oraz f PWM = 4 khz) Prąd wyjściowy ciągły (= 100% I N ) I C AC 4 A AC 5,5 A AC 7 A AC 9,5 A (przy U sieć = 3 AC 400 V oraz f PWM = 8 khz) Maks. częstotliwość wyjściowa f maks 599 Hz Ograniczenie prądu I maks Przy pracy w trybie silnika i generatora 150% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Możliwość ustawienia w zakresie I maks = 0 150% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min 68 Ω Napięcie na wyjściu U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 4/8/12/16 khz Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N 2) P Vmaks 85 W 105 W 130 W 180 W 8 Arkusz zmian MOVIDRIVE MDX60B/61B
9 Dane techniczne i rysunki wymiarowe MOVIDRIVE MDX60/61B...-5_3 (urządzenia AC 400/500 V) 3 MOVIDRIVE MDX61B A3-4-0_ A3-4-0_ A3-4-0_ A3-4-0_ Zapotrzebowanie na powietrze chłodzące 40 m 3 /h Masa Wymiary szer. wys. głęb. 3,5 kg (7,7 lb) 105 mm 314 mm 234 mm (4,13 in 12,4 in 9,21 in) Przekrój zacisków sprzętowych X1, X2, X3, X4 Rozłączane złączki szeregowe 4 mm 2, końcówki izolacyjne żył DIN Moment dokręcania 0,6 Nm 1) Przy U sieci = 3 AC 500 V wartości prądu w sieci i wartości wyjściowe prądu należy zredukować o 20% w stosunku do danych znamionowych. 2) Parametry obowiązują dla f PWM = 4 khz. MDX61B, wersja standardowa A A A A Wersja z lakierowanymi płytkami drukowanymi A3-4-00/L A3-4-00/L A3-4-00/L A3-4-00/L Numer katalogowy MDX61B, wersja technologiczna A3-4-0T A3-4-0T A3-4-0T A3-4-0T Wersja z lakierowanymi płytkami drukowanymi A3-4-0T/L A3-4-0T/L A3-4-0T/L A3-4-0T/L Numer katalogowy P silnik 1,5 kw (2,0 HP) 2,2 kw (3,0 HP) 3,0 kw (4,0 HP) 4,0 kw (5,4 HP) Obciążenie stałe P sil 2,2 kw (3,0 HP) 3,0 kw (4,0 HP) 4,0 kw (5,4 HP) 5,5 kw (7,4 HP) Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia Katalog albo podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" MOVIDRIVE MDX61B0055/0075/0110 wielkość 2S, 2 (urządzenia AC 400/500 V) MOVIDRIVE MDX61B A3-4-0_ A3-4-0_ A3-4-0_ Wielkość 2S 2 WEJŚCIE Napięcie znamionowe sieci (zgodnie z normą EN 50160) U sieć 3 AC 380 V 500 V Częstotliwość sieci f sieć 50 Hz 60 Hz ±5% Prąd znamionowy sieci 1) I sieć 100% AC 11,3 A AC 14,4 A AC 21,6 A (przy U sieć = 3 AC 400 V) 125% AC 14,1 A AC 18,0 A AC 27,0 A WYJŚCIE Moc pozorna na wyjściu 2) S N 8,7 kva 11,2 kva 16,8 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy 1) I N AC 12,5 A AC 16 A AC 24 A (przy U sieć = 3 AC 400 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 15,6 A AC 20 A AC 30 A (przy U sieć = 3 AC 400 V z f PWM = 4 khz) Prąd wyjściowy ciągły (= 100% I N ) I C AC 12,5 A AC 16 A AC 24 A (przy U sieć = 3 AC 400 V z f PWM = 8 khz) Maks. częstotliwość wyjściowa f maks 599 Hz Ograniczenie prądu I maks Przy pracy w trybie silnika i generatora 150% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Możliwość ustawienia w zakresie I maks = 0 150% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min 47 Ω 22 Ω Napięcie na wyjściu U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 4/8/12/16 khz Arkusz zmian MOVIDRIVE MDX60B/61B 9
10 3 Dane techniczne i rysunki wymiarowe MOVIDRIVE MDX60/61B...-5_3 (urządzenia AC 400/500 V) MOVIDRIVE MDX61B A3-4-0_ A3-4-0_ A3-4-0_ Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N 2) P Vmaks 220 W 290 W 400 W Zapotrzebowanie na powietrze chłodzące 80 m 3 /h Masa Wymiary szer. wys. głęb. 6,6 kg (15 lb) 105 mm 335 mm 294 mm (4,13 in 13,2 in 11,6 in) Przekrój zacisków sprzętowych X1, X2, X3, X4 Złączki szeregowe 4 mm 2, końcówki izolacyjne żył DIN mm 315 mm 285 mm (5,12 in 12,4 in 11,2 in) Śruba kombi M4 z kabłąkiem zaciskowym 4 mm 2, końcówki izolacyjne żył DIN mm 2, końcówka kablowa konektorowa DIN Moment dokręcania 0,6 Nm 1,5 Nm 1) Przy U sieci = 3 AC 500 V wartości prądu w sieci i wartości wyjściowe prądu należy zredukować o 20% w stosunku do danych znamionowych. 2) Parametry obowiązują dla f PWM = 4 khz. MDX61B, wersja standardowa A A A Wersja z lakierowanymi płytkami drukowanymi A3-4-00/L A3-4-00/L A3-4-00/L Numer katalogowy MDX61B, wersja technologiczna A3-4-0T A3-4-0T A3-4-0T Wersja z lakierowanymi płytkami drukowanymi A3-4-0T/L A3-4-0T/L A3-4-0T/L Numer katalogowy P silnik 5,5 kw (7,4 HP) 7,5 kw (10 HP) 11 kw (15 HP) Obciążenie stałe P silnik 7,5 kw (10 HP) 11 kw (15 HP) 15 kw (20 HP) Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia Katalog albo podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" MOVIDRIVE MDX61B0150/0220/0300 wielkość 3 (urządzenia AC 400/500 V) MOVIDRIVE MDX61B _ _ _ WEJŚCIE Napięcie znamionowe sieci (zgodnie z normą U sieć EN 50160) 3 AC 380 V 500 V Częstotliwość sieci f sieć 50 Hz 60 Hz ±5% Prąd znamionowy sieci 1) I sieć 100% AC 28,8 A AC 41,4 A AC 54 A (przy U sieć = 3 AC 400 V) 125% AC 36 A AC 51,7 A AC 67,5 A WYJŚCIE Moc pozorna na wyjściu 2) S N 22,2 kva 31,9 kva 41,6 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy 1) I N AC 32 A AC 46 A AC 60 A (przy U sieć = 3 AC 400 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 40 A AC 57,5 A AC 75 A (przy U sieć = 3 AC 400 V z f PWM = 4 khz) Prąd wyjściowy ciągły (= 100% I N ) I C AC 32 A AC 46 A AC 60 A (przy U sieć = 3 AC 400 V z f PWM = 8 khz) Maks. częstotliwość wyjściowa f maks 599 Hz 10 Arkusz zmian MOVIDRIVE MDX60B/61B
11 Dane techniczne i rysunki wymiarowe MOVIDRIVE MDX60/61B...-5_3 (urządzenia AC 400/500 V) 3 MOVIDRIVE MDX61B _ _ _ Ograniczenie prądu I maks Przy pracy w trybie silnika i generatora 150% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Możliwość ustawienia w zakresie I maks = 0 150% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min 15 Ω 12 Ω Napięcie na wyjściu U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 4/8/12/16 khz Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N 2) P Vmaks 550 W 750 W 950 W Zapotrzebowanie na powietrze chłodzące 180 m 3 /h Masa Wymiary szer. wys. głęb. 15,0 kg (33 lb) 200 mm 465 mm 308 mm (7,87 in 18,3 in 12,1 in) Przekrój zacisków sprzętowych X1, X2, X3, X4 Śruba kombi M6 z podkładką maks. 25 mm 2, końcówka kablowa konektorowa DIN Moment dokręcania 3,5 Nm 1) Przy U sieci = 3 AC 500 V wartości prądu w sieci i wartości wyjściowe prądu należy zredukować o 20% w stosunku do danych znamionowych. 2) Parametry obowiązują dla f PWM = 4 khz. MDX61B, wersja standardowa Wersja z lakierowanymi płytkami drukowanymi /L /L /L Numer katalogowy MDX61B, wersja technologiczna T T T Wersja z lakierowanymi płytkami drukowanymi T/L T/L T/L Numer katalogowy P silnik 15 kw (20 HP) 22 kw (30 HP) 30 kw (40 HP) Obciążenie stałe P silnik 22 kw (30 HP) 30 kw (40 HP) 37 kw (50 HP) Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia Katalog albo podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" MOVIDRIVE MDX61B0370/0450 wielkość 4 (urządzenia AC 400/500 V) MOVIDRIVE MDX61B _ _ WEJŚCIE Napięcie znamionowe sieci (zgodnie z normą U sieć EN 50160) 3 AC 380 V 500 V Częstotliwość sieci f sieć 50 Hz 60 Hz ±5% Prąd znamionowy sieci 1) I sieć 100% AC 65,7 A AC 80,1 A (przy U sieć = 3 AC 400 V) 125% AC 81,9 A AC 100,1 A WYJŚCIE Moc pozorna na wyjściu 2) S N 51,1 kva 62,3 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy 1) I N AC 73 A AC 89 A (przy U sieć = 3 AC 400 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 91 A AC 111 A (przy U sieć = 3 AC 400 V z f PWM = 4 khz) Arkusz zmian MOVIDRIVE MDX60B/61B 11
12 3 Dane techniczne i rysunki wymiarowe MOVIDRIVE MDX60/61B...-5_3 (urządzenia AC 400/500 V) MOVIDRIVE MDX61B _ _ Prąd wyjściowy ciągły (= 100% I N ) I C AC 73 A AC 89 A (przy U sieć = 3 AC 400 V z f PWM = 8 khz) Maks. częstotliwość wyjściowa f maks 599 Hz Ograniczenie prądu I maks Przy pracy w trybie silnika i generatora 150% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Możliwość ustawienia w zakresie I maks = 0 150% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min Napięcie na wyjściu U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 4/8/12/16 khz Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE 6 Ω min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N 2) P Vmaks 1200 W 1450 W Zapotrzebowanie na powietrze chłodzące 180 m 3 /h Masa Wymiary szer. wys. głęb. Przekrój zacisków sprzętowych X1, X2, X3, X4 Moment dokręcania 27 kg (60 lb) 280 mm 522 mm 307 mm (11,0 in 20,6 in 12,1 in) Sworzeń M10 z nakrętką maks. 70 mm 2 Końcówka kablowa konektorowa DIN ) Przy U sieci = 3 AC 500 V wartości prądu w sieci i wartości wyjściowe prądu należy zredukować o 20% w stosunku do danych znamionowych. 2) Parametry obowiązują dla f PWM = 4 khz. 14 Nm MDX61B, wersja standardowa Wersja z lakierowanymi płytkami drukowanymi /L /L Numer katalogowy MDX61B, wersja technologiczna T T Wersja z lakierowanymi płytkami drukowanymi T/L T/L Numer katalogowy P silnik 37 kw (50 HP) 45 kw (60 HP) Obciążenie stałe P silnik 45 kw (60 HP) 55 kw (74 HP) Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia Katalog albo podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" MOVIDRIVE MDX61B0550/0750 wielkość 5 (urządzenia AC 400/500 V) MOVIDRIVE MDX61B _ _ WEJŚCIE Napięcie znamionowe sieci (zgodnie z normą U sieć EN 50160) 3 AC 380 V 500 V Częstotliwość sieci f sieć 50 Hz 60 Hz ±5% Prąd znamionowy sieci 1) I sieć 100% AC 94,5 A AC 117 A (przy U sieć = 3 AC 400 V) 125% AC 118,1 A AC 146,3 A WYJŚCIE Moc pozorna na wyjściu 2) S N 73,5 kva 91,0 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy 1) I N AC 105 A AC 130 A 12 Arkusz zmian MOVIDRIVE MDX60B/61B
13 Dane techniczne i rysunki wymiarowe MOVIDRIVE MDX60/61B...-5_3 (urządzenia AC 400/500 V) 3 MOVIDRIVE MDX61B _ _ (przy U sieć = 3 AC 400 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 131 A AC 162 A (przy U sieć = 3 AC 400 V z f PWM = 4 khz) Prąd wyjściowy ciągły (= 100% I N ) I C AC 105 A AC 130 A (przy U sieć = 3 AC 400 V z f PWM = 8 khz) Maks. częstotliwość wyjściowa f maks 599 Hz Ograniczenie prądu I maks Przy pracy w trybie silnika i generatora 150% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Możliwość ustawienia w zakresie I maks = 0 150% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min 6 Ω 4 Ω Napięcie na wyjściu U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 4/8/12/16 khz Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N 2) P Vmaks 1700 W 2000 W Zapotrzebowanie na powietrze chłodzące 360 m 3 /h Masa Wymiary szer. wys. głęb. Przekrój zacisków sprzętowych X1, X2, X3, X4 Moment dokręcania 35 kg (77 lb) 280 mm 610 mm 330 mm (11,0 in 24,0 in 13,0 in) Sworzeń M10 z nakrętką maks. 70 mm 2 Końcówka kablowa konektorowa DIN ) Przy U sieci = 3 AC 500 V wartości prądu w sieci i wartości wyjściowe prądu należy zredukować o 20% w stosunku do danych znamionowych. 2) Parametry obowiązują dla f PWM = 4 khz. 14 Nm MDX61B, wersja standardowa Wersja z lakierowanymi płytkami drukowanymi /L /L Numer katalogowy MDX61B, wersja technologiczna T T Wersja z lakierowanymi płytkami drukowanymi T/L T/L Numer katalogowy P silnik 55 kw (74 HP) 75 kw (100 HP) Obciążenie stałe P sil 75 kw (100 HP) 90 kw (120 HP) Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia Katalog albo podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" MOVIDRIVE MDX61B0900/1100/1320 wielkość 6 (urządzenia AC 400/500 V) MOVIDRIVE MDX61B _ _ _ WEJŚCIE Napięcie znamionowe sieci (zgodnie z normą U sieć EN 50160) 3 AC 380 V 500 V Częstotliwość sieci f sieć 50 Hz 60 Hz ±5% Prąd znamionowy sieci 1) I sieć 100% AC 153 A AC 180 A AC 225 A (przy U sieć = 3 AC 400 V) 125% AC 191 A AC 225 A AC 281 A Arkusz zmian MOVIDRIVE MDX60B/61B 13
14 3 Dane techniczne i rysunki wymiarowe MOVIDRIVE MDX60/61B...-5_3 (urządzenia AC 400/500 V) MOVIDRIVE MDX61B _ _ _ WYJŚCIE Moc pozorna na wyjściu 2) S N 118 kva 139 kva 174 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy 1) I N AC 170 A AC 200 A AC 250 A (przy U sieć = 3 AC 400 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 212 A AC 250 A AC 312 A (przy U sieć = 3 AC 400 V z f PWM = 4 khz) Prąd wyjściowy ciągły (= 100 % I N ) I C I C AC 170 A AC 200 A AC 250 A (przy U sieć = 3 AC 400 V z f PWM = 8 khz) Maks. częstotliwość wyjściowa f maks 599 Hz Ograniczenie prądu I maks Przy pracy w trybie silnika i generatora 150% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Możliwość ustawienia w zakresie I maks = 0 150% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min 2,7 Ω Napięcie na wyjściu U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 4 albo 8 khz Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N P Vmaks 2300 W 2500 W 2700 W Zapotrzebowanie na powietrze chłodzące 600 m 3 /h Masa Wymiary szer. wys. głęb. Przekrój zacisków sprzętowych X1, X2, X3, X4 Moment dokręcania 60 kg (130 lb) 280 mm 1000 mm 382 mm (11,0 in 39,37 in 15,0 in) Sworzeń M12 z nakrętką maks. 185 mm 2 Końcówka kablowa konektorowa DIN ) Przy U sieci = 3 AC 500 V wartości prądu w sieci i wartości wyjściowe prądu należy zredukować o 20% w stosunku do danych znamionowych. 2) Parametry obowiązują dla f PWM = 4 khz. 20 Nm MDX61B, wersja standardowa Wersja z lakierowanymi płytkami drukowanymi /L /L /L Numer katalogowy MDX61B, wersja technologiczna T T T Wersja z lakierowanymi płytkami drukowanymi T/L T/L T/L Numer katalogowy P silnik 90 kw (120 HP) 110 kw (148 HP) 132 kw (177 HP) Obciążenie stałe P silnik 110 kw (148 HP) 132 kw (177 HP) 160 kw (215 HP) Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia Katalog albo podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" MOVIDRIVE MDX61B1600/2000/2500 wielkość 7 (urządzenia AC 400/500 V) MOVIDRIVE MDX61B WEJŚCIE T/L T/L T/L T/L T/L T/L 14 Arkusz zmian MOVIDRIVE MDX60B/61B
15 Dane techniczne i rysunki wymiarowe MOVIDRIVE MDX60/61B...-5_3 (urządzenia AC 400/500 V) 3 MOVIDRIVE MDX61B Napięcie znamionowe sieci (zgodnie z normą U sieć EN 50160) T/L T/L 3 AC 380 V 500 V Częstotliwość sieci f sieć 50 Hz 60 Hz ±5% T/L T/L T/L T/L Prąd znamionowy sieci 1) I sieć 100% AC 280 A AC 340 A AC 435 A (przy U sieć = 3 AC 400 V) 125% AC 340 A AC 425 A AC 535 A WYJŚCIE Moc pozorna na wyjściu 2) S N 208 kva 263 kva 326 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy 1) I N AC 300 A AC 380 A AC 470 A (przy U sieć = 3 AC 400 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 375 A AC 475 A AC 588 A (przy U sieć = 3 AC 400 V z f PWM = 2,5 khz) Prąd wyjściowy ciągły (= 100% I N ) I C AC 300 A AC 380 A AC 470 A (przy U sieć = 3 AC 400 V z f PWM = 2,5 khz) Zakres temperatur 0 C +50 C Maks. częstotliwość wyjściowa f maks 599 Hz Ograniczenie prądu I maks Przy pracy w trybie silnika i generatora 150% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Możliwość ustawienia w zakresie I maks = 0 150% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min 1,1 Ω Napięcie na wyjściu U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 2,5 albo 4 khz Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N P Vmaks 3000 W 3600 W 4400 W Zapotrzebowanie na powietrze chłodzące 1200 m 3 /h Masa Wymiary szer. wys. głęb. Szyny prądowe X1, X2, X3 Moment dokręcania Wersja 2Q: 260 kg (573 lb) Wersja 4Q: 280 kg (617 lb) 700 mm 1490 mm 470 mm (27,6 in 58,7 in 18,5 in) Szyna przyłączeniowa z otworem pod M12 maks mm 2 Końcówka kablowa konektorowa DIN Nm (620 lb in) 1) Przy U sieci = 3 AC 500 V wartości prądu w sieci i wartości wyjściowe prądu należy zredukować o 20% w stosunku do danych znamionowych. 2) Parametry obowiązują dla f PWM = 2,5 khz. MDX61B, wersja technologiczna T/L T/L T/L z lakierowanymi płytkami drukowanymi T/L T/L T/L Numer katalogowy P silnik 160 kw (215 HP) 200 kw (268 HP) 250 kw (335 HP) Obciążenie stałe Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia P silnik 200 kw (268 HP) 250 kw (335 HP) 315 kw (422 HP) Katalog albo podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" Arkusz zmian MOVIDRIVE MDX60B/61B 15
16 MOVIDRIVE MDX61B...- 2_3 (urządzenia AC 230 V) 3 Dane techniczne i rysunki wymiarowe MOVIDRIVE MDX61B...-2_3 (urządzenia AC 230 V) 3.4 MOVIDRIVE MDX61B...-2_3 (urządzenia AC 230 V) MOVIDRIVE MDX61B0015/0022/0037 wielkość 1 (urządzenia AC 230 V) MOVIDRIVE MDX61B A3-4-0_ A3-4-0_ A3-4-0_ WEJŚCIE Napięcie znamionowe sieci (zgodnie z normą U sieć EN 50160) 3 AC 200 V V Częstotliwość sieci f sieć 50 Hz 60 Hz ±5% Prąd znamionowy sieci I sieć 100% AC 6,7 A AC 7,8 A AC 12,9 A (przy U sieć = 3 AC 230 V) 125% AC 8,4 A AC 9,8 A AC 16,1 A WYJŚCIE Moc pozorna na wyjściu 1) S N 2,7 kva 3,4 kva 5,8 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy I N AC 7,3 A AC 8,6 A AC 14,5 A (przy U sieć = 3 AC 230 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 9,1 A AC 10,8 A AC 18,1 A (przy U sieć = 3 AC 230 V z f PWM = 4 khz) Prąd wyjściowy ciągły (= 100% I N ) I C AC 7,3 A AC 8,6 A AC 14,5 A (przy U sieć = 3 AC 230 V z f PWM = 8 khz) Maks. częstotliwość wyjściowa f maks 599 Hz Ograniczenie prądu I maks Przy pracy w trybie silnika i generatora 150% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Możliwość ustawienia w zakresie I maks = 0 150% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min 27 Ω Napięcie na wyjściu U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 4/8/12/16 khz Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N 1) P Vmaks 110 W 126 W 210 W Zapotrzebowanie na powietrze chłodzące 40 m 3 /h Masa Wymiary szer. wys. głęb. Przekrój zacisków sprzętowych X1, X2, X3, X4 Moment dokręcania 1) Parametry obowiązują dla f PWM = 4 khz. 2,8 kg (6,2 lb) 105 mm 314 mm 234 mm (4,13 in 12,4 in 9,21 in) Rozłączane złączki szeregowe 4 mm 2, końcówki izolacyjne żył DIN ,6 Nm MDX61B, wersja standardowa A A A Numer katalogowy MDX61B, wersja technologiczna A3-4-0T A3-4-0T A3-4-0T Numer katalogowy P silnik 1,5 kw (2,0 HP) 2,2 kw (3,0 HP) 3,7 kw (5,0 HP) Obciążenie stałe Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia P silnik 2,2 kw (3,0 HP) 3,7 kw (5,0 HP) 5,0 kw (6,7 HP) Podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" 16 Arkusz zmian MOVIDRIVE MDX60B/61B
17 Dane techniczne i rysunki wymiarowe MOVIDRIVE MDX61B...-2_3 (urządzenia AC 230 V) MOVIDRIVE MDX61B0055/0075 wielkość 2 (urządzenia AC 230 V) MOVIDRIVE MDX61B A3-4-0_ A3-4-0_ WEJŚCIE Napięcie znamionowe sieci (zgodnie z normą U sieć EN 50160) 3 AC 200 V V Częstotliwość sieci f sieć 50 Hz 60 Hz ±5% Prąd znamionowy sieci I sieć 100% AC 19,5 A AC 27,4 A (przy U sieć = 3 AC 230 V) 125% AC 24,4 A AC 34,3 A WYJŚCIE Moc pozorna na wyjściu 1) S N 8,8 kva 11,6 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy I N AC 22 A AC 29 A (przy U sieć = 3 AC 230 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 27,5 A AC 36,3 A (przy U sieć = 3 AC 230 V z f PWM = 4 khz) Prąd wyjściowy ciągły (= 100% I N ) I C AC 22 A AC 29 A (przy U sieć = 3 AC 230 V z f PWM = 8 khz) Maks. częstotliwość wyjściowa f maks 599 Hz Ograniczenie prądu I maks Przy pracy w trybie silnika i generatora 150% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Nastawiane w zakresie I maks = 0 150% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min 12 Ω Napięcie na wyjściu U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 4/8/12/16 khz Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N 1) P Vmaks 300 W 380 W Zapotrzebowanie na powietrze chłodzące 80 m 3 /h Masa Wymiary szer. wys. głęb. Przekrój zacisków sprzętowych X1, X2, X3, X4 Moment dokręcania 1) Parametry obowiązują dla f PWM = 4 khz. 5,9 kg (13 lb) 130 mm 315 mm 285 mm (5,12 in 12,4 in 11,2 in) Śruba kombi M4 z kabłąkiem zaciskowym 4 mm 2, końcówki izolacyjne żył DIN mm 2, końcówka kablowa konektorowa DIN ,5 Nm MDX61B, wersja standardowa A A Numer katalogowy MDX61B, wersja technologiczna A3-4-0T A3-4-0T Numer katalogowy P silnik 5,5 kw (7,4 HP) 7,5 kw (10 HP) Obciążenie stałe P silnik 7,5 kw (10 HP) 11 kw (15 HP) Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia Podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" MOVIDRIVE MDX61B0110/0150 wielkość 3 (urządzenia AC 230 V) MOVIDRIVE MDX61B _ _ WEJŚCIE Arkusz zmian MOVIDRIVE MDX60B/61B 17
18 3 Dane techniczne i rysunki wymiarowe MOVIDRIVE MDX61B...-2_3 (urządzenia AC 230 V) MOVIDRIVE MDX61B _ _ Napięcie znamionowe sieci (zgodnie z normą EN 50160) U sieć 3 AC 200 V V Częstotliwość sieci f sieć 50 Hz 60 Hz ±5% Prąd znamionowy sieci I sieć 100% AC 40 A AC 49 A (przy U sieć = 3 AC 230 V) 125% AC 50 A AC 61 A WYJŚCIE Moc pozorna na wyjściu 1) S N 17,1 kva 21,5 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy I N AC 42 A AC 54 A (przy U sieć = 3 AC 230 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 52,5 A AC 67,5 A (przy U sieć = 3 AC 230 V z f PWM = 4 khz) Prąd wyjściowy ciągły (= 100% I N ) I C AC 42 A AC 54 A (przy U sieć = 3 AC 230 V z f PWM = 8 khz) Maks. częstotliwość wyjściowa f maks 599 Hz Ograniczenie prądu I maks Przy pracy w trybie silnika i generatora 150% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Nastawiane w zakresie I maks = 0 150% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min 7,5 Ω 5,6 Ω Napięcie na wyjściu U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 4/8/12/16 khz Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N 1) P Vmaks 580 W 720 W Zapotrzebowanie na powietrze chłodzące 180 m 3 /h Masa Wymiary szer. wys. głęb. Przekrój zacisków sprzętowych X1, X2, X3, X4 Moment dokręcania 1) Parametry obowiązują dla f PWM = 4 khz. 14,3 kg (31,5 lb) 200 mm 465 mm 308 mm (7,87 in 18,3 in 12,1 in) Śruba kombi M6 z podkładką maks. 25 mm 2 Końcówka kablowa konektorowa DIN ,5 Nm MDX61B, wersja standardowa Numer katalogowy MDX61B, wersja technologiczna T T Numer katalogowy P silnik 11 kw (15 HP) 15 kw (20 HP) Obciążenie stałe P silnik 15 kw (20 HP) 22 kw (30 HP) Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia Podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" MOVIDRIVE MDX61B0220/0300 wielkość 4 (urządzenia AC 230 V) MOVIDRIVE MDX61B _ _ WEJŚCIE Napięcie znamionowe sieci (zgodnie z normą U sieć EN 50160) 3 AC 200 V V Częstotliwość sieci f sieć 50 Hz 60 Hz ±5% 18 Arkusz zmian MOVIDRIVE MDX60B/61B
19 Dane techniczne i rysunki wymiarowe MOVIDRIVE MDX61B...-2_3 (urządzenia AC 230 V) 3 MOVIDRIVE MDX61B _ _ Prąd znamionowy sieci I sieć 100% AC 72 A AC 86 A (przy U sieć = 3 AC 230 V) 125% AC 90 A AC 107 A WYJŚCIE Moc pozorna na wyjściu 1) S N 31,8 kva 37,8 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy I N AC 80 A AC 95 A (przy U sieć = 3 AC 230 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 100 A AC 118 A (przy U sieć = 3 AC 230 V z f PWM = 4 khz) Prąd wyjściowy ciągły (= 100% I N ) I C AC 80 A AC 95 A (przy U sieć = 3 AC 230 V z f PWM = 8 khz) Maks. częstotliwość wyjściowa f maks 599 Hz Ograniczenie prądu I maks Przy pracy w trybie silnika i generatora 150% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Możliwość ustawienia w zakresie I maks = 0 150% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min Napięcie na wyjściu U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 4/8/12/16 khz Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE 3 Ω min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N 1) P Vmaks 1100 W 1300 W Zapotrzebowanie na powietrze chłodzące 180 m 3 /h Masa Wymiary szer. wys. głęb. Przekrój zacisków sprzętowych X1, X2, X3, X4 Moment dokręcania 1) Parametry obowiązują dla f PWM = 4 khz. 26,3 kg (57 lb) 280 mm 522 mm 307 mm (11,0 in 20,6 in 12,1 in) Sworzeń M10 z nakrętką maks. 70 mm 2 Końcówka kablowa konektorowa DIN ,5 Nm MDX61B, wersja standardowa Numer katalogowy MDX61B, wersja technologiczna T T Numer katalogowy P silnik 22 kw (30 HP) 30 kw (40 HP) Obciążenie stałe P silnik 30 kw (40 HP) 37 kw (50 HP) Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia Podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" Arkusz zmian MOVIDRIVE MDX60B/61B 19
20 4 Karta multienkodera DEU21B Numer katalogowy 4 Karta multienkodera DEU21B 4.1 Numer katalogowy Opis Konfigurowalne urządzenia MOVIDRIVE MDX61B mogą być wyposażone w kartę multienkodera typu DEU21B. Karta enkodera udostępnia wejście dla enkodera silnika oraz wejście dla enkodera zewnętrznego, zwanego również enkoderem drogi. Oba wejścia enkodera mogą analizować zarówno enkodery inkrementalne, jak i wartości bezwzględnej. Wejście do enkodera zewnętrznego można stosować również jako wyjście do drugiego enkodera inkrementalnego. 20 Arkusz zmian MOVIDRIVE MDX60B/61B
21 Karta multienkodera DEU21B Dane elektroniczne Dane elektroniczne Opcja DEU21B DEU 21B Przyłącze enkodera zewnętrznego X14: Wyjście drugiego enkodera inkrementalnego: Poziom sygnału zgodny z RS422 Liczba impulsów jest taka sama, jak na wejściu X15 enkodera silnika Przyłącze enkodera silnika X15: Dozwolone typy enkoderów: Enkoder Hiperface Enkoder sin/cos U SS = AC 1 V Enkoder CANOpen Enkoder TTL ze ścieżkami negowanymi Enkoder HTL Enkoder SSI Enkoder SSI Kombi Enkoder EnDat Enkoder o poziomie sygnału zgodnie z RS422 Dozwolona liczba kresek: inkrementów Zasilanie napięciem enkodera: Zasilanie enkodera 24 V DC Zasilanie enkodera 12 V DC 1) Dozwolone typy enkoderów: Enkoder Hiperface Enkoder sin/cos U SS = AC 1 V Enkoder TTL ze ścieżkami negowanymi Enkoder HTL Enkoder SSI Enkoder SSI Kombi Enkoder EnDat Enkoder o poziomie sygnału zgodnie z RS422 Dozwolona liczba kresek: inkrementów Zasilanie elektryczne enkodera: Zasilanie napięciem 24 V DC 2) Zasilanie napięciem 12 V DC 3) 1) Obciążenie maksymalne X14:15 oraz X15:15 wynosi w sumie DC 650 ma. 2) Jeżeli obciążenie całkowite urządzenia przy zasilaniu napięciem 24 V przekracza 400 ma, należy do zacisków X10:9/X10:10 podłączyć zasilanie zewnętrzne 24 V DC. Przestrzegać przy tym treści podanych w rozdziale "Projektowanie" w podręczniku systemu MOVIDRIVE MDX60B/61B 3) Obciążenie maksymalne X14:15 oraz X15:15 wynosi w sumie DC 650 ma. Arkusz zmian MOVIDRIVE MDX60B/61B 21
22 5 Filtr sieciowy NF Filtr sieciowy NF Do tłumienia emisji zakłóceń z falowników po stronie sieci. Nie wolno przełączać między filtrem sieciowym NF... a MOVIDRIVE. Filtry sieciowe NF... posiadają dopuszczenie cruus niezależne od MOVIDRIVE. Typ filtra sieciowego NF NF NF NF NF Numer katalogowy X Napięcie znamionowe sieci U N (zgodnie z normą EN 50160) 3 AC 380 V V, 50/60 Hz Prąd znamionowy I N AC 9 A AC 14 A AC 18 A AC 35 A AC 48 A Strata mocy przy I N P V 6 W 9 W 12 W 15 W 22 W Prąd upływu przy U N < 25 ma < 25 ma < 25 ma < 25 ma < 40 ma Temperatura otoczenia ϑ U C Stopień ochrony IP20 (EN 60529) Przyłącza L1-L3/L1'-L3' Moment dokręcania L1-L3/ L1'-L3' Przyłącze PE Moment dokręcania PE 4 mm 2 (AWG 10) 0,8 Nm Sworzeń M5 3,4 Nm Przyporządkowanie urządzeń AC-400/500 V (MDX60/61B...-5_3) Tryb pracy znamionowy (100%) 10 mm 2 (AWG 10) 1,8 Nm Sworzeń M5 3,4 Nm 10 mm 2 (AWG 10) 1,8 Nm Sworzeń M6 5,5 Nm / / Moc podwyższona (125%) / Przyporządkowanie urządzeń AC-230 V (MDX61B...-2_3) Tryb pracy znamionowy (100%) 0015/ / Moc podwyższona (125%) / Typ filtra sieciowego NF NF NF NF NF Numer katalogowy Napięcie znamionowe sieci U N (zgodnie z normą EN 50160) 3 AC 380 V V, 50/60 Hz Prąd znamionowy I N AC 63 A AC 85 A AC 115 A AC 150 A AC 210 A Strata mocy przy I N P V 30 W 35 W 60 W 90 W 150 W Prąd upływu przy U N < 30 ma < 30 ma < 30 ma < 30 ma < 40 ma Temperatura otoczenia ϑ U C Stopień ochrony IP20 (EN 60529) 22 Arkusz zmian MOVIDRIVE MDX60B/61B
23 Filtr sieciowy NF Typ filtra sieciowego NF NF NF NF NF Przyłącza L1-L3/L1'-L3' Moment dokręcania L1-L3/ L1'-L3' Przyłącze PE Moment dokręcania PE 16 mm 2 (AWG 6) 3 Nm M6 5,5 Nm 35 mm 2 (AWG 2) 3,7 Nm M8 12,8 Nm Przyporządkowanie urządzeń AC-400/500 V (MDX60/61B...-5_3) Tryb pracy znamionowy (100%) 50 mm 2 (AWG1/0) 3,7 Nm M10 23,8 Nm 50 mm 2 (AWG1/0) 3,7 Nm M10 23,8 Nm 95 mm 2 (AWG4/0) 20 Nm M10 23,8 Nm / /1100 Moc podwyższona (125%) / / Przyporządkowanie urządzeń AC-230 V (MDX61B...-2_3) Tryb pracy znamionowy (100%) Moc podwyższona (125%) 0110/ / Typ filtra sieciowego NF NF Numer katalogowy Napięcie znamionowe sieci U N (zgodnie z normą EN 50160) 3 AC 380 V V, 50/60 Hz Prąd znamionowy I N AC 300 A AC 600 A Strata mocy przy I N P V 180 W 44 W Prąd upływu przy U N < 45 ma < 6 ma Temperatura otoczenia ϑ U C Stopień ochrony IP20 (EN 60529) IP00 (EN 60529) Przyłącza L1-L3/L1'-L3' Moment dokręcania L1-L3/ L1'-L3' Przyłącze PE Moment dokręcania PE 150 mm 2 (AWG300-2) 30 Nm M12 36 Nm Przyporządkowanie urządzeń AC-400/500 V (MDX60/61B...-5_3) Tryb pracy znamionowy (100%) Szyna przyłączeniowa z otworem pod M12 maks mm 2 70 Nm (620 lb in) M12 36 Nm Moc podwyższona (125%) 1100/ /2000/2500 Przyporządkowanie urządzeń AC-230 V (MDX61B...-2_3) Tryb pracy znamionowy (100%) - - Moc podwyższona (125%) - - Arkusz zmian MOVIDRIVE MDX60B/61B 23
24 6 Przyporządkowanie rezystorów hamujących, dławików i filtrów Urządzenia 400/500 V AC, wielkość od 5 do 7 6 Przyporządkowanie rezystorów hamujących, dławików i filtrów 6.1 Urządzenia 400/500 V AC, wielkość od 5 do 7 MOVIDRIVE MDX61B Wielkość Rezystory hamujące BW T Prąd wyzwolenia Numer katalogowy BW T BW106-T I F = 47,4 A C C C D E F BW206-T I F = 54,8 A C C C D E F BW I F = 110 A BW T I F = 129 A C C C Filtr sieciowy Numer katalogowy NF U maks = AC 550 V A NF B NF A NF B NF B B B Dławiki wyjściowe Średnica wewnętrzna Numer katalogowy HD001 d = 50 mm do kabli o przekrojach 1,5 16 mm 2 (AWG 16 6) HD003 d = 88 mm do kabli o przekrojach > 16 mm 2 (AWG 6) HD004 HD005 Przyłącze ze sworzniem M12 Filtr wyjściowy (tylko w trybie pracy U/f oraz VFC) Przyłącze B B B z końcówką kablową M12, przyłącze PE M10 Numer katalogowy HF H H HF HF A W trybie pracy znamionowym (100%) B Przy obciążeniu kwadratowym (125%) C Połączyć równolegle dwa rezystory hamujące, na F16 nastawić dwukrotny prąd wyzwolenia (2 I F ) D Połączyć równolegle trzy rezystory hamujące, na F16 nastawić trzykrotny prąd wyzwolenia (3 I F ) E Połączyć równolegle cztery rezystory hamujące, na F16 nastawić czterokrotny prąd wyzwolenia (4 I F ) F Połączyć równolegle pięć rezystorów hamujących, na F16 nastawić pięciokrotny prąd wyzwolenia (5 I F ) H Dwa filtry równoległe 24 Arkusz zmian MOVIDRIVE MDX60B/61B
25 Tabela silników trójfazowych DRS (parametry w przypadku łączenia w podwójną gwiazdę/gwiazdę 230/460 V AC / 60 Hz) 7 7 Tabela silników trójfazowych DRS (parametry w przypadku łączenia w podwójną gwiazdę/gwiazdę 230/460 V AC / 60 Hz) Silnik P m M N Masowy moment bezwładności J M (AC 230 Gwiazda W (AC 460 V) Gwiazda podwójna WW V) DRS71S4 0,37 2,1 (18,6) DRS71M4 0,55 3,1 (27,4) DRS80S4 0,75 4,2 (37,2) DRS80M4 1,1 6,1 (54,0) DRS90M4 1,5 8,4 (74,3) DRS90L4 2,2 12,2 (108) DRS100M4 3 16,7 (148) DRS100M4 3,7 21 (186) DRS100L4 4 22,5 (199) DRS112M (195) DRS132S4 5,5 30 (266) DRS132M4 7,5 41 (363) DRS132MC4 9,2 50 (443) DRS160S4 9,2 50 (443) DRS160M (531) DRS160MC (717) DRS180S (717) DRS180M4 18,5 100 (885) DRS180L (1053) DRS180LC (1425) DRS200L (1425) DRS225S (1752) DRS225M (2124) DRS225MC (2611) DRS315K (5213) DRS315S (6257) DRS315S (7098) bez hamulca z hamulcem I n I q_n 1) I d_n 1) k T 1) I n I q_n 1) I d_n 1) k T 1) kw Nm 10-4 kgm 2 A A A Nm/A (lb in/a) 4,9 6,2 0,92 0,72 0,58 2,93 (25,9) 7,1 8,4 1,25 1,00 0,75 3,09 (27,3) 14,9 16,4 1,66 1,23 1,12 3,43 (30,4) 21,5 26 2,14 1,75 1,23 3,48 (30,8) 35,5 40 2,87 2,52 1,38 3,34 (29,6) 43,5 49,5 4,1 3,33 2,37 3,66 (32,4) ,5 4,92 2,45 3,39 (30,0) ,65 6,19 2,42 3,39 (30,0) 68,3 74,3 7,3 6,25 3,78 3,60 (31,9) ,8 6,41 2,26 3,43 (30,4) ,4 8,8 3,36 3,42 (30,3) ,4 11,7 4,01 3,50 (31,0) ,7 6,33 3,40 (30,1) ,9 14,2 7,2 3,53 (31,2) ,8 17,5 6,99 3,44 (30,4) ,5 24,7 9,57 3,28 (29,0) ,5 23,6 9,68 3,43 (30,4) ,5 27,0 14,1 3,70 (32,7) ,9 32,1 16,0 3,70 (32,7) ,5 45,5 16,9 3,54 (31,3) ,9 17,6 3,36 (29,7) ,6 22,6 3,50 (31,0) ,7 21,7 3,50 (31,0) ,9 84,5 24,2 3,49 (30,9) ,4 3,56 (31,5) ,4 3,49 (30,9) ,7 3,62 (32,0) A A A Nm/A (lb in/a) 1,84 1,43 1,16 1,47 (13,0) 2,50 2,00 1,49 1,55 (13,7) 3,32 2,45 2,24 1,71 (15,1) 4,28 3,50 2,46 1,74 (15,4) 5,74 5,03 2,76 1,67 (14,8) 8,20 6,66 4,75 1,83 (16,2) 11,0 9,85 4,90 1,70 (15,0) 13,3 12,4 4,84 1,70 (15,0) 14,6 12,5 7,56 1,80 (15,9) 13,6 12,8 4,52 1,71 (15,1) 18,8 17,6 6,72 1,71 (15,1) 24,8 23,5 8,02 1,75 (15,5) 32,0 29,4 12,7 1,70 (15,0) 31,8 28,4 14,4 1,76 (15,6) 37,6 34,9 14,0 1,72 (15,2) 53,0 49,4 19,1 1,64 (14,5) 51,0 47,2 19,4 1,72 (15,2) 61,0 54,1 28,2 1,85 (16,4) 71,8 64,2 32,0 1,85 (16,4) 97,0 90,9 33,8 1,77 (15,7) ,8 35,1 1,68 (14,9) ,3 1,75 (15,5) ,4 1,75 (15,5) ,4 1,75 (15,5) Arkusz zmian MOVIDRIVE MDX60B/61B 25
26 7 Tabela silników trójfazowych DRS (parametry w przypadku łączenia w podwójną gwiazdę/gwiazdę 230/460 V AC / 60 Hz) Silnik P m M N Masowy moment bezwładności J M (AC 230 Gwiazda W (AC 460 V) Gwiazda podwójna WW V) DRS315M (7576) DRS315M (8771) DRS315L (9488) DRS315L (10665) bez hamulca z hamulcem I n I q_n 1) I d_n 1) k T 1) I n I q_n 1) I d_n 1) k T 1) kw Nm 10-4 kgm 2 A A A Nm/A (lb in/a) 1) Obowiązuje w głównym zakresie prędkości obrotowych do n kąt ,3 3,60 (31,9) ,9 3,62 (32,0) ,4 3,63 (32,1) ,8 3,67 (32,5) A A A Nm/A (lb in/a) Arkusz zmian MOVIDRIVE MDX60B/61B
27 Wielkość Wielkość 5 MDX61B-503 (urządzenia AC 400/500 V): 0550 / 0750 [1] [2] [3] A [21] A [20] [19] [18] [17] XT S11 S12 S13 S14 X12 [16] [4] [15] X /- 0. [14] X13 [5] [13] X16 [6] [12] X10 [11] [9] [8] [7] [10] [1] Przyłącze PE [2] X1: przyłącze sieciowe 1/L1, 2/L2, 3/L3 [3] X4: przyłącze sprzężenia obwodu pośredniego U Z +U Z oraz przyłącze PE [4] Gniazdo modułu komunikacyjnego sieci przemysłowej [5] Gniazdo rozszerzeń [6] Gniazdo enkodera [7] X3: przyłącze rezystora hamującego 8/+R, 9/ R oraz przyłącze PE [8] X2: przyłącze silnika 4/U, 5/V, 6/W [9] Przyłącze PE [10] Zacisk ekranujący dla przewodów sygnałowych [11] X17: listwa zacisków sygnałowych styki bezpieczeństwa do bezpiecznego zatrzymania [12] X10: listwa zacisków sygnałowych wyjść binarnych oraz wejścia TF/TH [13] X16: listwa zacisków sygnałowych wejść binarnych i wyjść binarnych Arkusz zmian MOVIDRIVE MDX60B/61B 27
28 8 Wielkość 5 [14] X13: listwa zacisków sygnałowych wejść binarnych i złącza RS485 [15] X11: listwa zacisków sygnałowych wejścia wartości zadanych AI1 i napięcia odniesienia 10 V [16] X12: listwa zacisków sygnałowych magistrali systemowej (SBus) [17] Śruby uziemiające M4 14 [18] Przełączniki DIP S11 S14 [19] XT: gniazdo do podłączenia pulpitu obsługowego DBG60B albo złącze szeregowe UWS21B [20] Wyświetlacz 7-segmentowy [21] Karta pamięci 28 Arkusz zmian MOVIDRIVE MDX60B/61B
29 Zaciski sygnałowe MDX60B/61B 9 9 Zaciski sygnałowe MDX60B/61B Opcja ze złączem szeregowym, np. USB11A. USM71A A c d E F H t Ụ RS485 RS232 Typ: UWS21B Sach-Nr Gniazdo D-Sub 9-pinowe Wyświetlacz 7-segmentowy Opcja z panelem sterowania DBG60B Falownik nie jest gotowy Blokada regulatora aktywna Brak zezwolenia Prąd jałowy Tryb VFC Regulacja n Regulacja M Regulacja zatrzymania Ustawienie fabryczne Osiągnięcie wyłącznika krańcowego Opcja technologiczna Wartość referencyjna przemieszczenia IPOS Chwytanie Kalibrowanie enkodera Wskazanie błędu Obsługa ręczna Oczekiwanie na dane STO aktywne DEL Działa program IPOS (migający punkt) OK Gniazda wtykowe kart opcji Tylko z MDX61B Moduł sterowania Przełączanie sygnał I <-> sygnał U* S 11 Rezystor terminujący magistrali systemowej S 12 XT: 9,6 kbodów <-> 57,6 kbodów* S 13 Wejście częstotliwości aktywne S 14 XT ON OFF* X12: Odniesienie dla magistrali systemowej Magistrala systemowa High Magistrala systemowa Low DC+10 V n1 (0 10 V*; +/-10 V) + DC 0 20 ma; 4 20 ma - Potencjał uziemienia sygnałów analogowych DC-10 V Wyświetlacz 7-segmentowy W prawo/zatrzymanie* W lewo/zatrzymanie* Zezwolenie/Zatrzymanie* n11/n21* n12/n22* Odniesienie X13:DIØØ...DIØ5 Wyjście +24 V DC Potencjał odniesienia dla sygnałów binarnych RS485 + RS485 - DGND SC11 SC12 X11: REF1 AI11 AI12 AGND REF2 X13: DIØØ DIØ1 DIØ2 DIØ3 DIØ4 DIØ5 DCOM** VO24 DGND ST11 ST12 X16: DIØ6 DIØ7 DOØ3 DOØ4 DOØ5 DGND X10: TF1 DGND DBØØ DOØ1-C DOØ1-NO DOØ1-NC DOØ2 VO24 VI24 DGND R11 > 5 kω DC-10V +10V DC0(4) 20 ma U I X11:AI11/AI12 DGND 24V K12 (AC-3) X17: DGND VO24 SOV24 SVI Potencjał odniesienia dla sygnałów binarnych Wyjście +24 V DC Odniesienie: wejście DC +24 V STO Wejście DC +24 V STO /Blokada regulatora Bez funkcji* Bez funkcji* Wyjście IPOS* Wyjście IPOS* Wyjście IPOS* Potencjał odniesienia dla sygnałów binarnych Wejście TF-/TH-/KTY+ Potencjał odniesienia dla sygnałów binarnych /Hamulec Styk przekaźnikowy Gotowość do pracy* Styk zwierny przekaźnika Styk rozwierny przekaźnika /Zakłócenie* Wyjście +24 V DC Wejście +24 V DC Potencjał odniesienia dla sygnałów binarnych Blacha ekranująca wzgl. zacisk ekranujący Sterownik nadrzędny Wejście binarne Wyjścia binarne Odniesienie dla wyjść binarnych W zależności od opcji należy podłączyć zewnętrzne*** zasilanie DC 24 V (Dane elektroniczne MOVIDRIVE ) * Ustawienie fabryczne ** Jeżeli wejścia binarne są połączone z zasilaniem DC 24 V X13:8 "VO24", należy zmostkować w MOVIDRIVE zaciski X13:7 (DCOM) i X13:9 (DGND). Arkusz zmian MOVIDRIVE MDX60B/61B 29
30 9 Zaciski sygnałowe MDX60B/61B DGND (X10, X12, X13, X16, X17) jest połączone fabrycznie z PE (otwór gwintowany patrz rozdział "Budowa urządzenia"). Usuwając śrubę uziemiającą M4 x 14 można odseparować potencjały. W przypadku zastosowania karty opcji DCS21B, DCS31B oraz DEU21B nie można wykonać separacji potencjałów. *** Zewnętrzne napięcie zasilające X:10 tylko dla wielkości 0-6. W urządzeniach o wielkości 7 należy podłączyć napięcie podtrzymujące 24 V z zasilacza DC. 30 Arkusz zmian MOVIDRIVE MDX60B/61B
31 MOVIDRIVE Deklaracje zgodności MOVIDRIVE Deklaracje zgodności 10.1 MOVIDRIVE Deklaracja zgodności Deklaracja zgodności UE Tłumaczenie tekstu oryginalnego /PL SEW-EURODRIVE GmbH & Co. KG Ernst-Blickle-Straße 42, D Bruchsal deklaruje z pełną odpowiedzialnością zgodność następujących produktów Falowniki z rodziny produktów MOVIDRIVE MDX6.B /. z dyrektywą maszynową 2006/42/WE (L 157, , 24-86) Obejmuje to spełnienie wymagań dot. ochrony w zakresie zasilania w energię elektryczną zgodnie z załącznikiem I nr wg dyrektywy niskonapięciowej 73/23/EWG wskazówka: aktualnie obowiązuje dyrektywa 2006/95/WE (do r.) wzgl. 2014/35/WE (od r.). dyrektywą EMC 2004/108/WE (ważna do 19 kwietnia 2016) 4) 2014/30/UE (ważna od 20 kwietnia 2016) 4) (L 96, , ) spełnia wymogi zastosowanych norm zharmonizowanych: EN ISO :2008/AC:2009 EN :2007 EN :2004/A1:2012 4) Ww. produkty nie są przeznaczone do samodzielnej eksploatacji w rozumieniu dyrektywy EMC. Dopiero po włączeniu ich do całego systemu możliwa jest ocena zgodności z normą EMC. Oceny produktu dokonano w typowej konfiguracji instalacji. Bruchsal Miejscowość Data Johann Soder Dyrektor zarządzający ds. technicznych a) Osoba upoważniona do wystawienia niniejszej deklaracji w imieniu producenta b) Osoba upoważniona do kompletacji dokumentacji technicznej, o adresie identycznym z adresem producenta a) b) Arkusz zmian MOVIDRIVE MDX60B/61B 31
32 MOVIDRIVE z DFS21B DFS11B/ 10 Deklaracje zgodności MOVIDRIVE z DFS11B/DFS21B 10.2 MOVIDRIVE z DFS11B/DFS21B Deklaracja zgodności Deklaracja zgodności UE Tłumaczenie tekstu oryginalnego /PL SEW-EURODRIVE GmbH & Co. KG Ernst-Blickle-Straße 42, D Bruchsal deklaruje z pełną odpowiedzialnością zgodność następujących produktów Falowniki z rodziny produktów wbudowany MOVIDRIVE MDX6.B /. DFS11B PROFIBUS-DP-V1 z PROFIsafe DFS21B PROFINET IO z PROFIsafe z dyrektywą maszynową 2006/42/WE (L 157, , 24-86) Obejmuje to spełnienie wymagań dot. ochrony w zakresie zasilania w energię elektryczną zgodnie z załącznikiem I nr wg dyrektywy niskonapięciowej 73/23/EWG wskazówka: aktualnie obowiązuje dyrektywa 2006/95/WE (do r.) wzgl. 2014/35/WE (od r.). dyrektywą EMC 2004/108/WE (ważna do 19 kwietnia 2016) 4) 2014/30/UE (ważna od 20 kwietnia 2016) 4) (L 96, , ) spełnia wymogi zastosowanych norm zharmonizowanych: EN ISO :2008/AC:2009 EN :2007 EN :2004/A1:2012 Dalsze stosowane normy: EN 61508:2001 (część 1-7) EN 62061:2005 4) Ww. produkty nie są przeznaczone do samodzielnej eksploatacji w rozumieniu dyrektywy EMC. Dopiero po włączeniu ich do całego systemu możliwa jest ocena zgodności z normą EMC. Oceny produktu dokonano w typowej konfiguracji instalacji. Bruchsal Miejscowość Data Johann Soder Dyrektor zarządzający ds. technicznych a) Osoba upoważniona do wystawienia niniejszej deklaracji w imieniu producenta b) Osoba upoważniona do kompletacji dokumentacji technicznej, o adresie identycznym z adresem producenta a) b) 32 Arkusz zmian MOVIDRIVE MDX60B/61B
33 MOVIDRIVE z DCS31B DCS21B/ Deklaracje zgodności MOVIDRIVE z DCS21B/DCS31B MOVIDRIVE z DCS21B/DCS31B Deklaracja zgodności Deklaracja zgodności UE Tłumaczenie tekstu oryginalnego /PL SEW-EURODRIVE GmbH & Co. KG Ernst-Blickle-Straße 42, D Bruchsal deklaruje z pełną odpowiedzialnością zgodność następujących produktów Falowniki z rodziny produktów wbudowany MOVIDRIVE MDX6.B /. DCS2.B z DFS12B PROFIBUS-DP-V1 z PROFIsafe DCS2.B z DFS22B PROFINET IO z PROFIsafe DCS3.B z dyrektywą maszynową 2006/42/WE (L 157, , 24-86) Obejmuje to spełnienie wymagań dot. ochrony w zakresie zasilania w energię elektryczną zgodnie z załącznikiem I nr wg dyrektywy niskonapięciowej 73/23/EWG wskazówka: aktualnie obowiązuje dyrektywa 2006/95/WE (do r.) wzgl. 2014/35/WE (od r.). dyrektywą EMC 2004/108/WE (ważna do 19 kwietnia 2016) 4) 2014/30/UE (ważna od 20 kwietnia 2016) 4) (L 96, , ) spełnia wymogi zastosowanych norm zharmonizowanych: EN ISO :2008/AC:2009 EN :2004/A1:2012 EN :2007 EN :2007 Dalsze stosowane normy: EN 61508:2001 (część 1-7) EN 62061:2005 4) Ww. produkty nie są przeznaczone do samodzielnej eksploatacji w rozumieniu dyrektywy EMC. Dopiero po włączeniu ich do całego systemu możliwa jest ocena zgodności z normą EMC. Oceny produktu dokonano w typowej konfiguracji instalacji. Dowolnie programowalny sterownik bezpieczeństwa do kontroli systemów napędowych, nadaje się do SIL 3 IEC 61508:2010, wzgl. PL e wg EN ISO :2008. W przypadku podzespołu bezpieczeństwa badanie typu WE przeprowadziła następująca instytucja kontrolna: TÜV Rheinland Industrie Service GmbH, Alboinstr. 56, Berlin. Numer identyfikacyjny Notified Body NB 0035 Bruchsal Miejscowość Data Johann Soder Dyrektor zarządzający ds. technicznych a) Osoba upoważniona do wystawienia niniejszej deklaracji w imieniu producenta b) Osoba upoważniona do kompletacji dokumentacji technicznej, o adresie identycznym z adresem producenta a) b) Arkusz zmian MOVIDRIVE MDX60B/61B 33

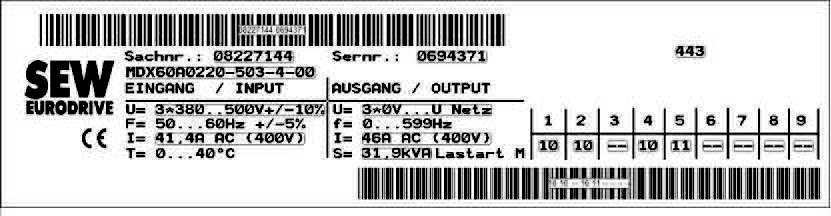

34 11 Wielkość 3 Tabliczka znamionowa 11 Wielkość Tabliczka znamionowa Nowe falowniki o wielkości 3 można rozpoznać po wpisach w polach statusu 2 oraz 5 tabliczki znamionowej. Starsze wersje urządzeń nie mają żadnego wpisu w polach statusu 2 oraz 5. Przykładowo, nowy wariant urządzenia ma na przedstawionej poniżej tabliczce znamionowej wpis "10" w polu statusu 2, oraz wpis "11" w polu statusu Arkusz zmian MOVIDRIVE MDX60B/61B
35 Wielkość 3 Dane techniczne Dane techniczne Ogólne dane techniczne W poniższej tabeli przedstawiono dane techniczne, dotyczące wszystkich falowników MOVIDRIVE MDX60B/61B, niezależnie od typu, wersji, wielkości i mocy. MOVIDRIVE MDX60B/61B Wszystkie wielkości Odporność na zakłócenia Spełnia wymogi EN Zakłócenia sieciowe w przypadku instalacji spełniającej wymogi EMC Temperatura otoczenia ϑ U Wielkości od 0 do 7 spełniają wymogi normy EN Wielkość od 0 do 5: zgodnie z klasą wartości granicznych C1 wg normy EN przy zastosowaniu odpowiedniego filtra sieciowego Wielkość 0, 1, 2S oraz 2 zgodnie z klasą wartości granicznych C2 wg normy EN bez stosowania dalszych środków Wielkość 6 oraz 7 zgodnie z klasą wartości granicznych C2 wg normy EN przy zastosowaniu odpowiedniego filtra sieciowego 0 C +50 C przy I D = 100% I N oraz f PWM = 4 khz/wielkość 7: 2,5 khz 0 C +40 C przy I D = 125% I N oraz f PWM = 4 khz/wielkość 7: 2,5 khz 0 C +40 C przy I D = 100% I N oraz f PWM = 8 khz (wielkość 0 6) 0 C +40 C przy I D = 100% I N oraz f PWM = 4 khz (wielkość 7) Redukcja I N 2,5% I N na K w zakresie pomiędzy 40 C 50 C temperatury otoczenia 3 % I N na K w zakresie 50 C 60 C Klasa klimatyczna EN , klasa 3K3 Temperatura magazynowania 1) ϑ L -25 C +70 C (EN , klasa 3K3) Panel sterowania DBG: -20 C +60 C Rodzaj chłodzenia (DIN 41751) Stopień ochrony EN (NEMA1) Wielkość od 0 do 2 Wielkość 3 Wymuszone chłodzenie (wentylator z regulacją temperatury, czułość progowa 45 C) IP20 Pola statusu 2 oraz 5 tabliczki znamionowej modułu zasilającego nie zawierają wpisów: IP10 bez zabezpieczenia przed dotknięciem IP20 z zabezpieczeniem przed dotknięciem Wielkość od 4 do 5 Wielkość 6 Wielkość 7 Maks. częstotliwość wyjściowa Pola statusu 2 oraz 5 tabliczki znamionowej modułu zasilającego zawierają wpisy: IP20 (przyłącza mocy) z podłączonym kablem oraz zamontowaną rurką termokurczliwą (nie wchodzi w zakres dostawy) lub z dołączonymi osłonami IP00 (przyłącza mocy) IP10 (przyłącza mocy) z zamontowaną, dołączoną seryjnie osłoną z pleksiglasu oraz z zamontowaną rurką termokurczliwą (nie wchodzi w zakres dostawy) IP 20 (przyłącza mocy) z opcją DLB11B IP00 (przyłącza mocy) IP10 (przyłącza mocy) z zamontowaną, dołączoną seryjnie osłoną z pleksiglasu oraz z zamontowaną rurką termokurczliwą (nie wchodzi w zakres dostawy) IP00 (przyłącza mocy) IP20 (przyłącza mocy) z zamontowanym zabezpieczeniem przed dotknięciem DLB21B 599 Hz Tryb pracy Praca ciągła z 50% zdolnością przeciążeniową (wielkość 0: 100%) Kategoria przepięciowa III według IEC (VDE ) Klasa zanieczyszczenia 2 wg IEC (VDE ) Arkusz zmian MOVIDRIVE MDX60B/61B 35
36 11 Wielkość 3 Dane techniczne MOVIDRIVE MDX60B/61B Ochrona przed substancjami o działaniu mechanicznym Ochrona przed substancjami o działaniu chemicznym Wysokość pracy urządzenia h Wszystkie wielkości 3S1 DIN EN / IEC C2 DIN EN / IEC Do h 1000 m: bez ograniczeń. W przypadku h 1000 m obowiązują następujące ograniczenia: Od 1000 m do maks m: Redukcja I N o 1% na 100 m Od 2000 m do maks m: Powyżej 2000 m nie jest gwarantowana bezpieczna separacja przyłączy mocy i układów elektronicznych. W tym celu wymagane są dodatkowe działania (IEC /EN ) Należy zamontować urządzenie ochronne nadmiarowo-prądowe w celu zredukowania przepięć z kategorii III do kategorii II. 1) W przypadku magazynowania długoterminowego należy co 2 lata podłączać urządzenie na 5 min do napięcia sieciowego, ponieważ w przeciwnym razie może ulec skróceniu okres eksploatacji urządzenia. 36 Arkusz zmian MOVIDRIVE MDX60B/61B
37 Wielkość 3 Dane techniczne MOVIDRIVE MDX61B0150/0220/0300, wielkość 3 (urządzenia AC 400/500 V) MOVIDRIVE MDX61B _ _ _ WEJŚCIE Napięcie znamionowe sieci (zgodnie z normą U sieć EN 50160) 3 AC 380 V 500 V Częstotliwość sieciowa f sieć 50 Hz 60 Hz ±5% Prąd znamionowy sieci 1) I sieć 100% AC 28,8 A AC 41,4 A AC 54 A (przy U sieć = 3 AC 400 V) 125% AC 36 A AC 51,7 A AC 67,5 A WYJŚCIE Moc pozorna na wyjściu 2) S N 22,2 kva 31,9 kva 41,6 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy 1) I N AC 32 A AC 46 A AC 60 A (przy U sieć = 3 AC 400 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 40 A AC 57,5 A AC 75 A (przy U sieć = 3 AC 400 V z f PWM = 4 khz) Prąd wyjściowy ciągły (= 100% I N ) I C AC 32 A AC 46 A AC 60 A (przy U sieć = 3 AC 400 V z f PWM = 8 khz) Maks. częstotliwość wyjściowa f maks 599 Hz Ograniczenie prądu I maks. Przy pracy w trybie silnika i generatora 150% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Możliwość ustawienia w zakresie I maks = 0 150% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min 15 Ω 12 Ω Napięcie wyjściowe U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 4/8/12/16 khz Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N 2) P Vmaks 550 W 750 W 950 W Zapotrzebowanie na powietrze chłodzące 180 m 3 /h Masa Wymiary szer. wys. głęb. Przekrój zacisków sprzętowych X1, X2, X3, X4 Moment dokręcania 15,0 kg 200 mm 465 mm 308 mm Pola statusu 2 oraz 5 tabliczki znamionowej modułu zasilającego nie zawierają wpisów: Śruba typu combo M6 z podkładką, maks. 25 mm 2, końcówka kablowa konektorowa DIN Pola statusu 2 oraz 5 tabliczki znamionowej modułu zasilającego zawierają wpisy: Sworzeń M6 z nakrętką, maks. 25 mm 2, końcówka kablowa konektorowa DIN ,5 Nm 1) Przy U sieci = 3 AC 500 V wartości prądu w sieci i wartości wyjściowe prądu należy zredukować o 20% w stosunku do danych znamionowych. 2) Parametry obowiązują dla f PWM = 4 khz. MDX61B, wersja standardowa Wersja z lakierowanymi płytkami drukowanymi /L /L /L Numer katalogowy MDX61B, wersja technologiczna T T T Wersja z lakierowanymi płytkami drukowanymi T/L T/L T/L Numer katalogowy P silnik 15 kw 22 kw 30 kw Obciążenie stałe Arkusz zmian MOVIDRIVE MDX60B/61B 37
38 11 Wielkość 3 Dane techniczne P silnik 22 kw 30 kw 37 kw Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia Katalog albo podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" MOVIDRIVE MDX61B0110/0150 wielkość 3 (urządzenia AC 230 V) MOVIDRIVE MDX61B _ _ WEJŚCIE Napięcie znamionowe sieci (zgodnie z normą EN 50160) U sieć 3 AC 200 V V Częstotliwość sieciowa f sieć 50 Hz 60 Hz ±5% Prąd znamionowy sieci I sieć 100% AC 40 A AC 49 A (przy U sieć = 3 AC 230 V) 125% AC 50 A AC 61 A WYJŚCIE Moc pozorna na wyjściu 1) S N 17,1 kva 21,5 kva (przy U sieć = 3 AC V) Wyjściowy prąd znamionowy I N AC 42 A AC 54 A (przy U sieć = 3 AC 230 V) Prąd wyjściowy ciągły (= 125% I N ) I C AC 52,5 A AC 67,5 A (przy U sieć = 3 AC 230 V z f PWM = 4 khz) Prąd wyjściowy ciągły (= 100% I N ) I C AC 42 A AC 54 A (przy U sieć = 3 AC 230 V z f PWM = 8 khz) Maks. częstotliwość wyjściowa f maks 599 Hz Ograniczenie prądu I maks. Przy pracy w trybie silnika i generatora 150% I N, czas trwania zależy od obciążenia Ograniczenie wewnętrzne prądu Możliwość ustawienia w zakresie I maks. = 0 150% Minimalna dopuszczalna wartość rezystancji rezystora hamującego (tryb 4-kwadrantowy) R RH_min 7,5 Ω 5,6 Ω Napięcie wyjściowe U wy Maks. U sieć Częstotliwość PWM f PWM Możliwość ustawienia: 4/8/12/16 khz Zakres prędkości obrotowych / rozdzielczość n A / Δn A DANE OGÓLNE min 1 / 0,2 min 1 w całym zakresie Strata mocy przy S N 1) P Vmaks 580 W 720 W Zapotrzebowanie na powietrze chłodzące 180 m 3 /h Masa Wymiary szer. wys. głęb. Przekrój zacisków sprzętowych X1, X2, X3, X4 Moment dokręcania 1) Parametry obowiązują dla f PWM = 4 khz. 14,3 kg 200 mm 465 mm 308 mm Pola statusu 2 oraz 5 tabliczki znamionowej modułu zasilającego nie zawierają wpisów: Śruba typu combo M6 z podkładką, maks. 25 mm 2, końcówka kablowa konektorowa DIN Pola statusu 2 oraz 5 tabliczki znamionowej modułu zasilającego zawierają wpisy: Sworzeń M6 z nakrętką, maks. 25 mm 2, końcówka kablowa konektorowa DIN ,5 Nm MDX61B, wersja standardowa Numer katalogowy MDX61B, wersja technologiczna T T Numer katalogowy Arkusz zmian MOVIDRIVE MDX60B/61B
39 Wielkość 3 Dane techniczne 11 P silnik 11 kw 15 kw Obciążenie stałe P silnik 15 kw 22 kw Obciążenie kwadratowe albo obciążenie stałe bez przeciążenia Podręcznik systemu MOVIDRIVE B, rozdział "Dobór silnika" MOVIDRIVE MDX61B, wielkość 3 Na poniższym rysunku wymiarowym przedstawiono MDX61B o wielkości 3, wymiary podano w mm (w nawiasie w calach). 308 (12.1) 2 (0.08) 465 (18.31) 9 (0.35) 445 (17.52) 200 (7.89) 145 (5.71) 105 (4.13) 435 (17.13) 15 (0.59) 7 (0.28) 7 (0.28) Arkusz zmian MOVIDRIVE MDX60B/61B 39
40 11 Wielkość 3 Budowa urządzenia 11.3 Budowa urządzenia Wielkość 3 MDX61B-503 (urządzenia AC 400/500 V): 0150 / 0220 / 0300 MDX61B-203 (urządzenia AC 230 V): 0110 / 0150 Pola statusu 2 oraz 5 tabliczki znamionowej modułu zasilającego zawierają wpisy. [1] [2] [3] [20] A [19] [18] XT A [17] [16] [15] S11 S12 S13 S14 X12 [4] [14] X11 [13] X13 [5] [12] X16 [6] [11] X10 [10] [8] [7] [1] [9] [1] Przyłącza PE [2] X1: przyłącze sieciowe 1/L1, 2/L2, 3/L [3] X4: przyłącze sprzężenia obwodu pośredniego U Z +U Z [4] Gniazdo modułu komunikacyjnego sieci przemysłowej [5] Gniazdo rozszerzeń [6] Gniazdo enkodera [7] X3: przyłącze rezystora hamującego 8/+R, 9/ R [8] X2: przyłącze silnika 4/U, 5/V, 6/W [9] Zacisk ekranujący do przewodów sygnałowych i przyłącza PE [10] X17: listwa zacisków sygnałowych styki bezpieczeństwa do bezpiecznego zatrzymania [11] X10: listwa zacisków sygnałowych wyjść binarnych oraz wejścia TF/TH [12] X16: listwa zacisków sygnałowych wejść binarnych i wyjść binarnych [13] X13: listwa zacisków sygnałowych wejść binarnych i złącza RS485 [14] X11: listwa zacisków sygnałowych wejścia wartości zadanych AI1 i napięcia odniesienia 10 V [15] X12: listwa zacisków sygnałowych magistrali systemowej (SBus) [16] Śruba uziemiająca M4 14 [17] Przełączniki DIP S11 S14 [18] XT: gniazdo do podłączenia pulpitu obsługowego DBG60B albo złącze szeregowe UWS21B [19] Wyświetlacz 7-segmentowy [20] Karta pamięci 40 Arkusz zmian MOVIDRIVE MDX60B/61B
41 Wielkość 3 Zabezpieczenie przed dotknięciem za pomocą kapturków izolacyjnych Zabezpieczenie przed dotknięciem za pomocą kapturków izolacyjnych Nowe falowniki o wielkości 3 można rozpoznać po wpisach w polach statusu 2 oraz 5 tabliczki znamionowej. Starsze wersje urządzeń nie mają żadnego wpisu w polach statusu 2 oraz 5. Przykładowo, nowy wariant urządzenia ma na przedstawionej poniżej tabliczce znamionowej wpis "10" w polu statusu 2 oraz wpis "11" w polu statusu 5. Przyłącza mocy 7/-UZ, 8/+UZ, 9/-R oraz 8/+R falowników o wielkości 3 są fabrycznie wyposażone w kapturki izolacyjne zabezpieczające przed dotknięciem, patrz rysunek. Jeśli kapturki izolacyjne zostaną usunięte, bez podłączenia do przewodów wraz z rurką termokurczliwą, falowniki mają jedynie stopień ochrony IP00. Zagrożenie Niezaizolowane przyłącza mocy. Śmierć lub poważne obrażenia ciała. Nigdy nie należy uruchamiać falownika bez założonych kapturków izolacyjnych zabezpieczających przed dotknięciem. [1] IP20 IP10 IP20 IP10 [1] [1] Kapturki izolacyjne Arkusz zmian MOVIDRIVE MDX60B/61B 41
42 11 Wielkość 3 Zabezpieczenie przed dotknięciem za pomocą kapturków izolacyjnych Rurka termokurczliwa Falowniki o wielkości 3 osiągają stopień ochrony IP20, jeśli wszystkie kable zasilające (przyłącza X1, X2, X3, X4) są zabezpieczone przy użyciu rurki termokurczliwej w sposób przedstawiony na poniższym rysunku Arkusz zmian MOVIDRIVE MDX60B/61B
43
44 SEW-EURODRIVE Driving the world SEW-EURODRIVE GmbH & Co KG P.O. Box BRUCHSAL GERMANY Phone Fax
