1 1 Załącznik do SIWZ PROGRAM FUNKCJONALNO UŻYTKOWY ( PF-U) NAZWA ZAMÓWIENIA: Miejsce rekreacji wypoczynkowo sportowej przy Zespole Szkolno Przedszkolnym Nr 4 w Tomaszowie Maz. ADRES OBIEKTU BUDOWLANEGO : Tomaszów Maz., ul. L.W. Maya 11/13, działka nr 706 obręb 23 NAZWY I KODY CPV: Usługi Architektoniczne, budowlane, inżynieryjne i kontrolne Roboty budowlane Roboty w zakresie zagospodarowania terenu Obiekty rekreacyjne Instalowanie wyrobów metalowych ZAMAWIAJĄCY: Gmina Miasto Tomaszów Maz., ul. POW 10/16, Tomaszów Maz. Opracowała: Magdalena Chachuła 1

2 2 SPIS ZAWARTOŚCI 1. Stan istniejący 2. Opis ogólny przedmiotu zamówienia, charakterystyczne parametry określające wielkość obiektu oraz zakres robót budowlanych. 3. Wymagania zamawiającego w stosunku do przedmiotu zamówienia. 4. Wymagania dotyczące dokumentacji projektowej. 5. Wymagania dotyczące robót i urządzeń 6. Wymagania dotyczące wykonawcy. 7. Część rysunkowa. 1. Stan istniejący. Teren lokalizacji rekreacji wypoczynkowo sportowej położony jest na działce 706 obręb 23 w Tomaszowie Maz. przy ul. L. W. Maya 11/13. Teren przeznaczony pod lokalizację siłowni zewnętrznej to teren zielony, trawiasty w bliskim sąsiedztwie bieżni i boiska wielofunkcyjnego oraz placu zabaw. Cały teren jest ogrodzony posiada 3 zjazdy z bramą. Przez teren działki przebiega ciepłociąg, kanalizacja deszczowa oraz wodociągowa. Aby w trakcie realizacji robót nie doszło do uszkodzenia infrastruktury podziemnej znajdującej się na terenie przeznaczonym pod zagospodarowanie terenu należy przeprowadzić rozeznanie w terenie. 2. Opis ogólny przedmiotu zamówienia, charakterystyczne parametry określające wielkość obiektu oraz zakres robót budowlanych Przedmiotem zamówienia jest zaprojektowanie i wybudowanie miejsca rekreacji wypoczynkowo sportowej na terenie Zespołu Szkolno Przedszkolnego Nr 4 przy ul. L. W. Maya 11/13 w Tomaszowie Maz. Zamierzenie budowlane o charakterze sportoworekreacyjnym realizowane będzie w ramach budżetu obywatelskiego 2017 z przeznaczeniem dla dzieci i młodzieży oraz dorosłych Wykonawca zobowiązany będzie do: 1. Wykonania projektu zagospodarowania terenu na mapie sytuacyjno wysokościowej ( zakupionej przez Wykonawcę). 2. Uzyskaniem wszelkich wymaganych uzgodnień i pozwoleń w imieniu Zamawiającego. 3. Wystąpienie ze zgłoszeniem w imieniu Zamawiającego do Starostwa Powiatowego w Tomaszowie Maz. w celu uzyskania zgody na montaż urządzeń do rekreacji i sportu. 4. Wykonania robót w zakresie: a) Siłowni zewnętrznej składającej się z 6 urządzeń dwustanowiskowych zakup dostawa i montaż urządzeń. b) Ławki stalowe z oparciem 3 szt. - zakup dostawa i montaż. c) Kosze stalowe na śmieci 3 szt. - zakup dostawa i montaż. d) Stojak rowerowy na 10 stanowisk - zakup dostawa i montaż. e) Tablica informacyjna 1 szt. zakup dostawa i montaż. f) Zakup dostawa i montaż stołu do gry w ping ponga g) Zakup dostawa i montaż stolika do gry w szachy i chińczyka wraz z siedziskiem po obu stronach. 2

3 3 5. Przygotowanie terenu pod utwardzenie z kostki brukowej pod urządzeniami siłowni zewnętrznej. 6. Utwardzenie terenu pod urządzenia siłowni zewnętrznej kostką brukową typu NOSTALIT gr. 4 cm kolor grafit 7. Przygotowanie terenu pod nasadzenia, wykonanie nasadzeń krzewów, bylin i drzew liściastych zgodnie z opisem szczegółowym. 3. Charakterystyczne parametry określające wielkość obiektu oraz zakres robót budowlanych Siłownia zewnętrzna składająca się z 6 urządzeń dwustanowiskowych należy zaprojektować zgodnie z zaproponowaną lokalizacją terenu oraz załączonym schematem Do wykonania utwardzenia kostką betonową należy przyjąć powierzchnie pod całą długością i szerokością poszczególnego urządzenia podwójnego siłowni zewnętrznej Teren utwardzony kostką brukową typu NOSTALIT pod montaż urządzeń siłowni zewnętrznej należy zaprojektować w kształcie pierścienia, gdzie w środku oraz pomiędzy zamontowanymi urządzeniami należy zaprojektować trawnik z rolki oraz nasadzenia zielone zgodnie z opisem szczegółowym W pierścieniu utwardzonym należy zaprojektować i zamontować równomierne rozmieszczenie urządzeń siłowni z uwzględnieniem stref bezpieczeństwa. Gdzie strefy bezpieczeństwa będą stanowiły zielony trawnik Ławki stalowe z oparciem 3 szt. oraz kosze na śmieci montowane wokół terenu siłowni zewnętrznej, montowane w gruncie na terenie trawiastym Tablica informacyjna i stojaki rowerowe montowane przy chodniku wewnętrznym przed wejściem na teren przeznaczony przekształceniu Montaż stołu do ping-ponga w miejscu osłoniętym od wiatru zgodnie ze wskazaniem przez Użytkownika Montaż stołu do szachów i chińczyka w miejscu wskazanym przez Użytkownika 4. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Wymagania dotyczące projektu zagospodarowania terenu. a) Projekt zagospodarowania terenu powinien być wykonany w stanie kompletnym z punktu widzenia celu, któremu ma służyć oraz zgodnie z obowiązującymi przepisami i normami. - przedmiar robót wraz kosztorysem ofertowym ( 1 egz. w wersji papierowej) 5. Wymagania dotyczące robót i urządzeń: a) roboty mogą być realizowane w oparciu o zatwierdzony przez Zamawiającego projekt zagospodarowania terenu i uzyskaną zgodę Starostwa Powiatowego. b) ewentualne zanieczyszczenia ( np. gruz, korzenie itp. )Wykonawca zutylizuje na koszt własny. c) nadmiar ziemi powstały przy pracach ziemnych zostanie zagospodarowany zgodnie z zaleceniami Zamawiającego. d) przed przystąpieniem do prac projektowych a później prowadzenia robót budowlanych Wykonawca zobowiązany jest do ustalenia ewentualnych kolizji z uzbrojeniem terenu e) teren prowadzenia robót należy odpowiednio zabezpieczyć i oznakować. f) Przed rozpoczęciem robót wykonawca dostarczy zamawiającemu atesty, certyfikaty do zatwierdzenia. 3

4 Siłownia zewnętrzna Planowane urządzenia do wbudowania siłowni zewnętrznej będą montowane w gruncie na terenie o nawierzchni trawiastej, na której należy zagospodarować zakres zadania w sposób wskazany na załączonym schemacie. Należy uwzględnić n/w urządzenia w zamówieniu: Urządzenia dwustanowiskowe siłowni zewnętrznej w ilości jak poniżej: 1. Orbitrek i wioślarz na pylonie 2. Narciarz i jeździec na pylonie 3. Biegacz podwójny na pytonie 4. Wyciąg górny i krzesło do wyciskania na pylonie 5. Motyl i prasa nożna na pylonie 6. Masażer podwójny o różnej funkcji na pylonie Pylon powinien mieć min. 1,90 m wysokości a informacja i instrukcja o urządzeniu powinna być duża i czytelna. Zamawiający wyraża zgodę na zmianę w łączeniu urządzeń np. narciarz z wioślarzem itp. przy zastosowaniu w/w urządzeń Wymiary urządzenia fitness: - wysokość min. 190 cm - szerokość - zgodna z wymiarami producenta - długość zgodna z wymiarami producenta - głębokość posadowienia zgodna z zaleceniami producenta 4

5 5 - bezpieczna strefa użytkowania - zgodnie z zaleceniami producenta2 2 Wymagania co do parametrów technicznych urządzeń: 1. konstrukcja - stal ocynkowana zabezpieczona antykorozyjnie, malowana dwukrotnie proszkowo farbami poliestrowymi. 2. główna konstrukcja wykonana ze stali o średnicy nie mniejszej niż 90 mm, 3. pozostałe elementy wykonane z rur o średnicy: od 30mm, do 90 mm 4. ścianki rur o grubości co najmniej 3 mm 5. osłony wykonane ze stali, 6. siedziska, oparcia i pedały ze stali 7. metalowa tablica informacyjna z danymi producenta i instrukcją użytkowania w formie tekstowej i graficznej 8. elementy ruchome urządzeń wyposażone w łożyska typu zamkniętego, odporne na zanieczyszczenia 9. aluminiowa pokrywa zabezpieczająca górną część pylonu oraz dolną część pylonu i element mocujący do podłoża 10. rączki i uchwyty wykonane z tworzywa sztucznego (polichlorek winylu) zapewniające komfort użytkowania 11. urządzenie fitness przeznaczone dla osób dorosłych i młodzieży powyżej 14 lat lub o wzroście powyżej 140cm 12. ilość osób mogących jednocześnie korzystać z urządzenia fitness 2 osoby 13. połączenie słupków nośnych ram nośnych w fundamencie należy wykonać jako sztywne śrubowe, 14. urządzenie zgodne z aktualnie obowiązującą normą dotyczącą siłowni zewnętrznych PNEN 16630:2015. Wymagany okres gwarancji minimum 36 miesięcy Certyfikaty : Urządzenie winno posiadać certyfikat zgodności z polskimi normami: PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie. Część 1: Ogólne wymagania bezpieczeństwa i metody badań., PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie. Część 7: Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji. oraz Znak Bezpieczeństwa "B" Tablica informacyjna regulamin korzystania z miejsca rekreacji wypoczynkowosportowej Przykładowe zdjęcie 5

6 6 Wymiary tablicy: Wysokość 200 cm szerokość 50 cm Stalowa konstrukcja zabezpieczona antykorozyjnie malowana dwukrotnie proszkowo farbą poliestrową z miejscem na ekspozycję w postaci regulaminu z informacją o siłowni zewnętrznej oraz zasadach zachowania bezpieczeństwa podczas przebywania na placu. Dodatkowo na tablicy powinno znajdować się miejsce na umieszczenie danych kontaktowych do administratora jak również służb ratunkowych.( policja, pogotowie) Konstrukcja tablicy winna być zamontowana na sztywno w fundamencie betonowym na głębokości posadowienia min. 50 cm kolorystyka tablicy powinna być w kolorze zamontowanych urządzeń siłowni zewnętrznej. Urządzenie winno posiadać certyfikat zgodności z PN-EN : Stojaki rowerowe na 10 stanowisk Przykładowe zdjęcie Stojak ze stali ocynkowanej ogniowo do zakotwienia zabetonowania w gruncie dł. stojaka ok. 1,25 m 6

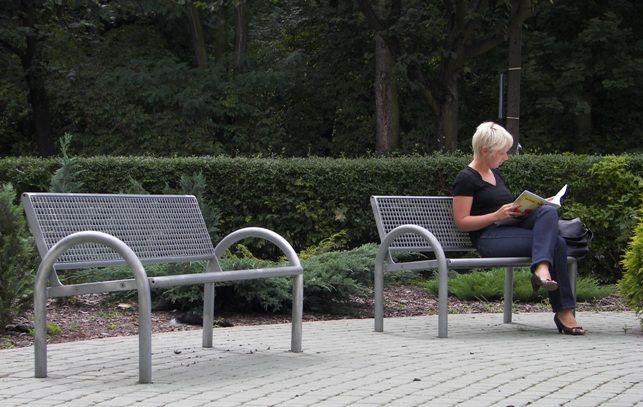

7 Ławka stalowa trzyosobowa Przykładowe zdjęcie 1. Ławki wolnostojące wykonane ze stali konstrukcyjnej 3 szt. 2. Wypełnienie oparcia i siedziska ławek stanowi krata zgrzewana o zagęszczonym oczku max. 25 x 25 mm. 3. Rozmiar trzyosobowy dł. zgodna z zaleceniami producenta. 4. Ławki do zabetonowania w gruncie, 5. Zabezpieczenie antykorozyjne - cynkowanie ogniowe wg normy PN-EN ISO Kosz stalowy na śmieci - 3 szt. kolor szary Przykładowe zdjęcie Kosz na śmieci wykonany z elementów metalowych ocynkowanych i malowanych proszkowo w kolorze szarym, montowany w fundamencie betonowym 7

8 8 Fundamenty Mają za zadanie umocować urządzenia placu zabaw. Należy je wykonać wg wytycznych producenta urządzeń. Beton: - mieszanka betonowa winna odpowiadać wymaganiom PN-88/B (lub odpowiadającą jej normą EN); - wytrzymałość betonu wg PN-88/B (lub odpowiadającą jej normą EN); Do mocowania niektórych urządzeń należy stosować bloczki betonowe z osadzonymi kotwami metalowymi. 5.6 Betonowy stół do gry w ping- ponga Przykładowe zdjęcie Betonowy stół pingpongowy wytworzony na bazie twardych kruszyw z surowców naturalnych. Powierzchnia stołów musi być zaimpregnowana lakierami, który zapewni dużą odporność na warunki atmosferyczne. 8

9 Ze względu na bezpieczeństwo, obrzeża okala zaokrąglony, aluminiowy Siatka stalowa ocynkowana zamontowana w sposób uniemożliwiający kradzieży. Montaż stołu na nawierzchni trawiastej. Wymiary 274cm długość x 152cm szerokość. 9 profil Betonowy stół do gry w szachy i chińczyka Konstrukcja stolika wykonana z betonu zbrojonego drutem 8. Blat stolika zaimpregnowany specjalnym lakierem co zapewnia wysoką odporność na działanie warunków atmosferycznych. Obrzeża i narożniki stolika okala aluminiowy profil o zaokrąglonych krawędziach. Siedziska wykonane z drewna liściastego zaimpregnowanego lakierobejcą. Montaż stołu na nawierzchni trawiastej, wysokość posadowienia należy odpowiednio dostosować. Wymiary stołu: Wysokość: 76 cm Szerokość: 170 cm Długość: 160 cm 5.8. Zieleń Ogólne wymagania dotyczące materiału roślinnego Materiał roślinny powinien być zgodny z normą PN-R i PN-R-67022, właściwie oznaczony, tzn. musi mieć etykiety, na których podana jest właściwa nazwa łacińska, forma, wybór, wysokość pnia itp. Materiał roślinny powinien być prawidłowo uformowany z zachowaniem pokroju charakterystycznego dla gatunku i odmiany oraz posiadać następujące cechy: DRZEWA: - pąk szczytowy przewodnika powinien być wyraźnie uformowany, - przyrost ostatniego roku powinien wyraźnie i prosto przedłużać przewodnik, - bryła korzeniowa powinna być prawidłowo uformowana i nie uszkodzona, - pędy korony nie powinny być przycięte, chyba że jest to cięcie formujące, - pędy boczne korony powinny być równomiernie rozmieszczone, - przewodnik powinien być praktycznie prosty, - blizny na przewodniku powinny być dobrze zarośnięte, - każda sadzonka powinna być zamocowana do minimum dwóch palików podtrzymujących, KRZEWY: - powinny posiadać przynajmniej 3-5 prawidłowo wykształconych pędów, głównie z typowymi dla gatunku rozgałęzieniami, 9

10 10 - wysokość krzewów zgodna kosztorysem nakładczym - bryła korzeniowa powinna być prawidłowo uformowana i nie uszkodzona, Wady nie dopuszczalne - silne uszkodzenia mechaniczne drzew i krzewów, - odrosty podkładki poniżej miejsca szczepienia, - ślady żerowania szkodników, - oznaki chorobowe, - zwiędnięte i pomarszczone kory na korzeniach i częściach naziemnych, - martwice i pęknięcia korony, - uszkodzenie pąka szczytowego przewodnika, - dwupędowe korony drzew formy piennej, - uszkodzenie lub przesuszenie bryły korzeniowej, - złe zrośnięcie odmiany szczepionej z podkładką, Do czasu wysadzenia roślin powinny być ocienione, osłonięte od wiatru i zabezpieczone przed wyschnięciem. Szczegółowe wymagania dotyczące materiału roślinnego Do nasadzenia należy wykorzystać następujące gatunki drzew i krzewów: klon żółty wys. 2,00-2,20 m 1 szt. Tawuła japońska Goldmound wys cm - 20 szt. Tawuła japońska 'Arnold' wys cm- 15 szt. 10

11 Berberys Thunberga 11 Lawenda wąskolistna Berberys wys cm 20 szt. Lawenda wąskolistna pojemność sadzonki 1 l wys. ok. 20 cm 5 szt. Lokalizacja nasadzeń, zakresy ilościowe i gatunkowe dla poszczególnych lokalizacji należy uwzględnić zgodnie ze schematem zagospodarowania terenu oraz ustaleniami Zamawiającego. Trawa z rolki 1. Wykonanie trawników z rolki w miejscach wskazanych na schemacie zagospodarowania z wcześniejszym przygotowaniem podłoża. powierzchnia ok. 76,6 m2 Przedmiar robót załączony do Zamówienia jest elementem pomocnym do oszacowania kosztów, a jego obmiar może nieznacznie różnić się od rzeczywistego po wykonaniu projektu zagospodarowania terenu.. Wymagania dotyczące sadzenia drzew i krzewów są następujące: - pora sadzenia na zlecenie Zamawiającego, - miejsce sadzenia powinno być wyznaczone w terenie, zgodnie przygotowanym podłożem i schematem nasadzeń. - dołki pod drzewa i krzewy powinny być zaprawione ziemią urodzajną i mieć wielkość wskazaną zgodnie z zapisem poniżej: a) dla drzew liściastych O 0,7 m i gł. 0,7 m, b) dla krzewów liściastych O 0,3 m i gł. 0,3 m, - roślina w miejscu sadzenia powinna znaleźć się od 0 do 5 cm głębiej jak w szkółce. Zbyt głębokie lub płytkie sadzenie utrudnia prawidłowy rozwój rośliny, - korzenie złamane i uszkodzone należy przed sadzeniem przyciąć, - drzewa liściaste należy opalikować i przymocować elastyczną taśmą - wokół nasadzeń drzew i krzewów należy wykonać warstwę korowania. Kontrola robót przy odbiorze posadzonych drzew i krzewów dotyczy: 11

12 12 - zgodności realizacji obsadzenia z dokumentacją projektową, - zgodności posadzonych gatunków i odmian oraz ilości drzew i krzewów z dokumentacją projektową, - wykonania misek przy drzewach i krzewach, jeśli odbiór jest na wiosnę, - prawidłowości osadzenia palików i przywiązania do nich pni drzew (paliki prosto i mocno osadzone, mocowane nie naruszone), - jakości posadzonego materiału Prace ziemne Wyszczególnienie robót: 1. Przygotowanie terenu pod nasadzenia i ułożenia trawy z rolki. 2. Mechaniczne plantowanie powierzchni gruntu rodzimego. 3. Przygotowanie terenu - uzupełnieniem gleby rodzimej warstwa ziemi o grubości 10 cm Nawierzchnie utwardzone 1. Nawierzchnie z kostki brukowej betonowej kolor szary grubość 4 cm na podsypce cementowo - piaskowej nawierzchnia pod urządzenia siłowni zewnętrznej powierzchnia ok. 27 m2 ( przyjęto powierzchnie pod jedno stanowisko podwójne urządzenia 1,5*3,0m* 6 szt.=27,0 m2) 2. Obrzeża betonowe o wymiarach 20x6 cm na podsypce cementowo - piaskowej z wypełnieniem spoin piaskiem do wbudowania przy tworzeniu pierścienia wewnętrznego i zewnętrznego jak na załączonym schemacie, obrzeże ma oddzielać strefę zieleni od strefy siłowni zewnętrznej oraz przy obramowaniu strefy bezpiecznej. 6. Wymagania dotyczące Wykonawcy: Odpowiedzialność Wykonawcy Wykonawca jest całkowicie i wyłącznie odpowiedzialny za zgodne z umową, projektami i poleceniami Zamawiającego prowadzenie robót oraz za jakość stosowanych materiałów i wykonanych robót. Zezwolenia i licencje Wykonawca ponosi pełną odpowiedzialność za uzyskanie wszelkiego rodzaju zezwoleń czy licencji na wykonanie projektów budowlano-wykonawczych oraz na realizację prac budowlanych. Wykonawca wystąpi, a Zamawiający udzieli Wykonawcy odpowiednich pełnomocnictw, jeżeli to będzie konieczne. Przekazanie Placu Budowy Zamawiający oświadcza, że posiada pełne prawo do Placu Budowy, na którym realizowane będzie zadanie inwestycyjne objęte niniejszymi wymaganiami, który zostanie przekazany Wykonawcy w terminie określonym w umowie. Budowa zaplecza budowlanego Wykonawca zorganizuje zaplecze budowy spełniające wszelkie wymagania polskiego prawa w tym zakresie. Zabezpieczenie Placu Budowy Wykonawca zapewni na swój koszt właściwą ochronę Placu Budowy i prawidłowe jego oznakowanie. Bezpieczeństwo w zakresie higieny i zdrowia 12

13 13 Obiekt należy realizować z takich materiałów i wyrobów oraz w taki sposób, aby nie stanowił zagrożenia dla higieny i zdrowia użytkowników. W szczególności Wykonawca zobowiązany jest do przestrzegania przepisów bhp. Bezpieczeństwo użytkowania Obiekty i urządzenia z nim związane powinny być projektowane i wykonane w sposób nie stwarzający ryzyka wypadków w trakcie użytkowania. Plan bezpieczeństwa i ochrony zdrowia Wykonawca opracuje i wdroży Plan Bezpieczeństwa i Ochrony Zdrowia podczas wykonywania robót budowlanych. 13

14 14 7. Część rysunkowa 14
