PERI UP Easy Lekkie i szybkie w montażu rusztowanie ramowe do bezpiecznego wykonywania robót fasadowych. Prospekt - wydanie 09/2017

Transkrypt

1 PERI UP Easy Lekkie i szybkie w montażu rusztowanie ramowe do bezpiecznego wykonywania robót fasadowych Prospekt - wydanie 09/2017

2 Spis treści Najważniejsze cechy systemu 4 Rama PERI UP Easy 5 Podesty PERI UP Easy Zalety systemu 7 Lekkie i szybkie w montażu rusztowanie fasadowe zapewniające bezpieczne wykonywanie robót 8 Niewielki ciężar 9 Wysokie bezpieczeństwo 10 Szybki montaż Przegląd systemu 12 PERI UP Easy w skrócie Rozwiązania standardowe 14 Kształtowanie naroży wewnętrznych i zewnętrznych, montaż wsporników 16 Montaż zewnętrznych pionów komunikacyjnych PERI UP Flex, złącze zakotwienia PERI UP Easy, możliwość montażu stężeń wewnętrznych Technika rusztowań PERI UP 18 Wyjątkowa wszechstronność stosowania: możliwość łączenia z rusztowaniem modułowym PERI UP Flex 22 Jeden system - wiele zastosowań Wydanie Wydawca PERI GmbH Schalung Gerüst Engineering Rudolf-Diesel-Straße Weißenhorn Deutschland Telefon +49 (0) Telefax +49 (0) info@peri.com

3 Przykłady zrealizowanych projektów 24 Przykłady zastosowania PERI UP Easy Przegląd wyrobów 26 Elementy systemu PERI UP Easy Uwagi Przy stosowaniu naszych produktów należy przestrzegać obowiązujących w poszczególnych krajach przepisów bezpieczeństwa i higieny pracy. Zdjęcia w niniejszej broszurze ilustrują chwilowy stan występujący na konkretnych budowach, dlatego szczegóły zabezpieczeń i zakotwień nie mogą być traktowane jako wzorcowe i ostateczne. Ocena ryzyka należy do wykonawcy. Zaprezentowane grafiki komputerowe należy rozumieć wyłącznie jako wizualizacje systemów. W celu lepszego zrozumienia rysunki detali zostały częściowo uproszczone. Systemy bezpieczeństwa, pominięte w niektórych przypadkach na tych rysunkach, muszą zostać zastosowane. Zaprezentowane systemy lub wyroby mogą nie być dostępne we wszystkich krajach. Należy bezwzględnie przestrzegać wskazówek bezpieczeństwa oraz dopuszczalnych obciążeń. Wszelkie odstępstwa lub zmiany wymagają oddzielnego sprawdzenia stanów granicznych. Zmiany konstrukcyjne wynikające z postępu techniki oraz pomyłki i błędy w druku są zastrzeżone. 3

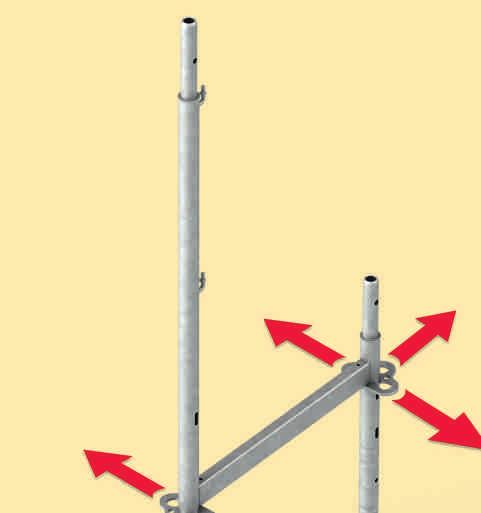

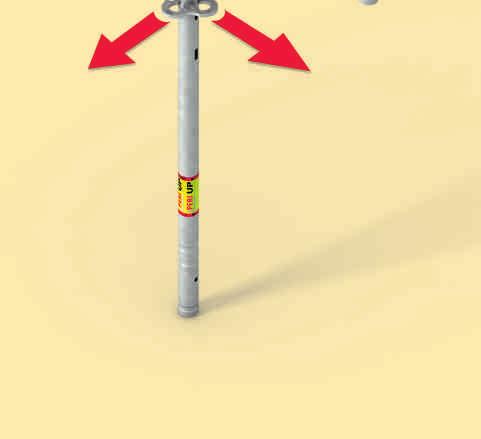

4 Najważniejsze cechy systemu Rama PERI UP Easy Szybka praca z rusztowaniem fasadowym Najistotniejszym detalem konstrukcyjnym ramy Easy jest zintegrowana rozeta. Rygle i wsporniki montuje się bezpośrednio w otworze rozety. Nie ma potrzeby stosowania żadnych dodatkowych łączników. Zintegrowana rozeta umożliwia również szybki montaż narożników oraz zewnętrznych pionów komunikacyjnych. Niewielki ciężar pojedynczych elementów konstrukcyjnych pozwala na szybki montaż rusztowania. Najcięższy element konstrukcyjny - rama - waży 11,5 kg (szerokość systemowa 67 cm) lub 12,5 kg (szerokość systemowa 100 cm). Rozdzielona rama jest kluczem do nowej jakości w dziedzinie bezpieczeństwa montażu rusztowań. Poręcz kolejnego poziomu montowana jest za pomocą ramy Easy z poziomu niższego, zabezpieczonego już kompletną balustradą. Monter, wchodząc na ten najwyższy poziom rusztowania, jest już zabezpieczony przed upadkiem z wysokości. Dzięki temu w wielu krajach monter nie ma obowiązku stosowania środków ochrony indywidualnej przed upadkiem z wysokości. System rusztowania PERI UP Easy o szerokości 67 cm uzyskał Świadectwo dopuszczenia Niemieckiego Instytutu Techniki Budowlanej w Berlinie (Świadectwo nr Z ). 4

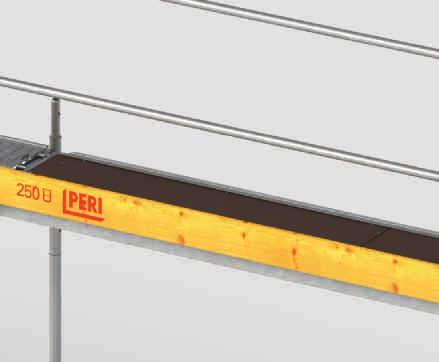

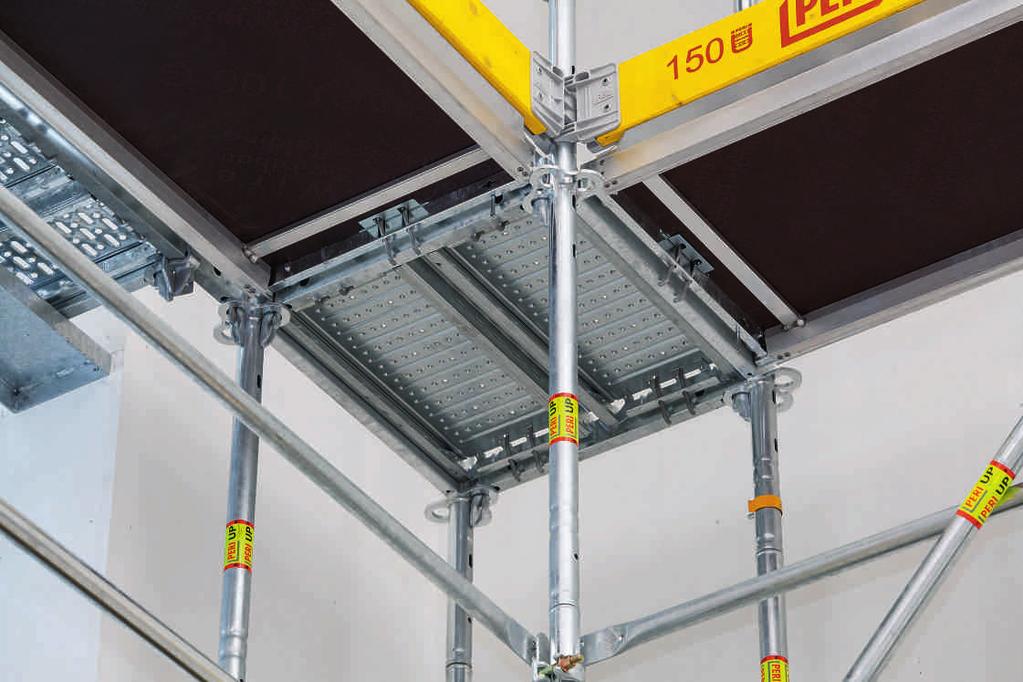

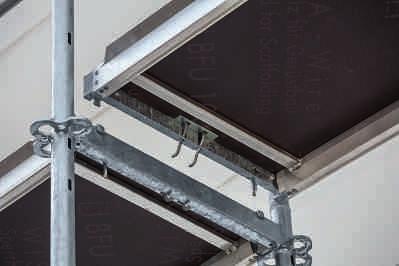

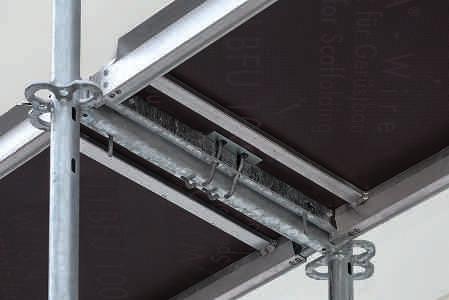

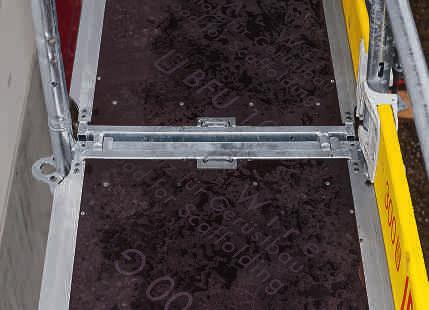

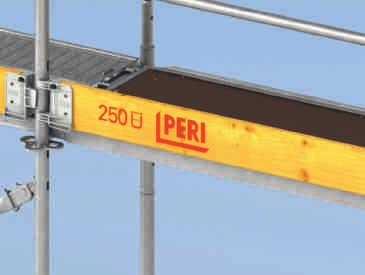

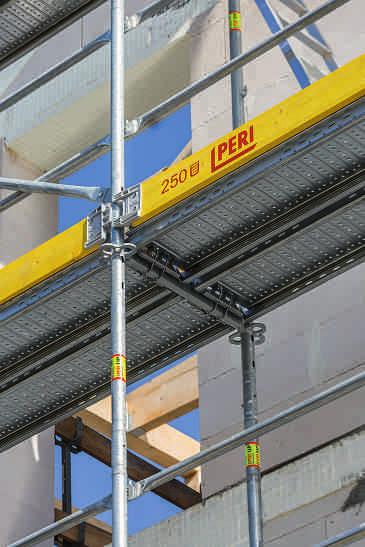

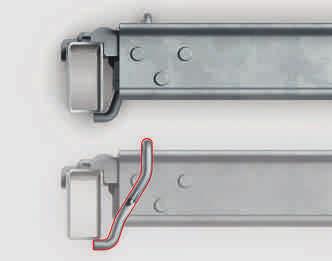

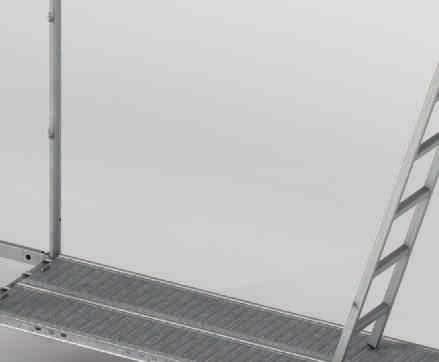

5 Najważniejsze cechy systemu Podesty PERI UP Easy Przemyślane rozwiązanie do wszystkich zastosowań PERI UP Podesty rusztowania fasadowego PERI UP Easy, podobnie jak inne rozwiązania PERI UP, posiadają zintegrowane zabezpieczenie podestów przed podnoszeniem. Zintegrowane zabezpieczenie podestów przed podnoszeniem Zintegrowany zaczep bezpieczeństwa automatycznie zachodzi pod prostokątny rygiel i w ten sposób zabezpiecza podest przed podnoszeniem. Nie ma konieczności stosowania dodatkowych elementów. W razie potrzeby podesty można łatwo zdemontować - np. w celu transportu materiału. Szczelna powierzchnia pomostu Podesty PERI UP wypełniają zawsze całą powierzchnię pomostu; brak szczelin czy uskoków - zarówno pomiędzy polami rusztowania, jak i przylegającymi do siebie podestami. Nie ma konieczności stosowania dodatkowych elementów wypełniających szczeliny. Metryczny moduł Rusztowanie PERI UP bazuje na metrycznym module, dlatego ramy Easy mają szerokość 67 cm lub 100 cm. Wszystkie podesty PERI UP dostępne są w module długości wynoszącym 50 cm, również ich szerokości bazują na metrycznym module. Rusztowanie Rusztowanie ramowe PERI UP Easy Szer. rusztowania 67 cm (W 06) 100 cm (W 09) Podesty Podest kombi EDW 66 2 x Podest EDS 33 3 x Podest EDS 33 4 x Podest UDG 25 Rusztowanie modułowe PERI UP Flex 75 cm (W 06) 3 x Podest UDG cm (W 09) 3 x Podest EDS 33 4 x Podest UDG 25 5

6 6

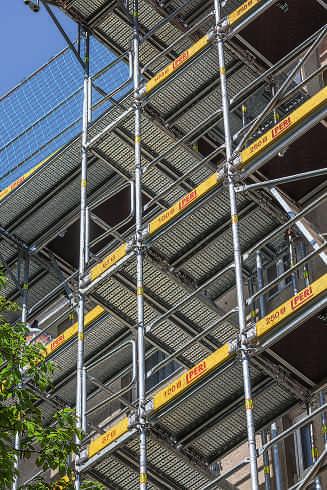

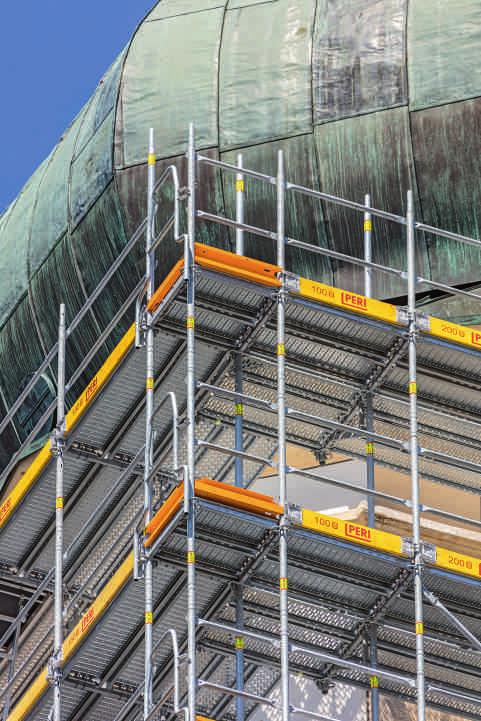

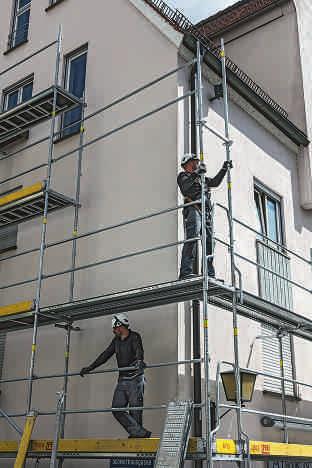

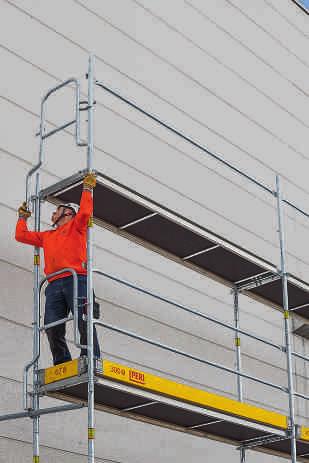

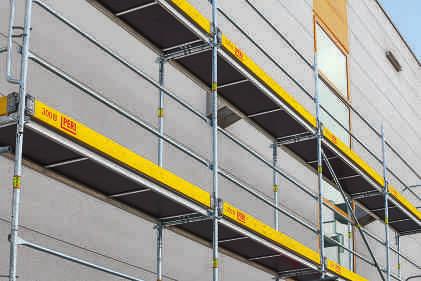

7 Zalety systemu PERI UP Easy Lekkie i szybkie w montażu rusztowanie fasadowe zapewniające bezpieczne wykonywanie robót PERI UP Easy to lekkie stalowe rusz towanie fasadowe, które wyróżnia się szybkim i łatwym montażem. Rusztowanie PERI UP Easy zapew nia wysokie bezpieczeństwo w cza sie montażu. Poręcz następnego po ziomu montowana jest za pomocą ramy Easy z poziomu niższego, za bezpieczonego już kompletną balu stradą. Zintegrowana z ramą PERI UP Easy rozeta umożliwia łatwe łą czenie rusztowania ramowego PERI UP Easy z rusztowaniem moduło wym PERI UP Flex. czeństwo, ale umożliwia otwieranie i zamykanie pól rusztowania, np. w celu transportu materiału. Szerokość systemowa rusztowania PERI UP Easy wynosi 67 cm (dla klasy szerokości W 06) lub 100 cm (dla klasy szerokości W 09). Dla szerokości systemowej 67 cm dostępne są jednoczęściowe podesty kombi, alternatywnie można stosować podesty stalowe o szerokości 33 cm. Na ramie o szerokości 100 cm można ponadto montować podesty rusztowania modułowego PERI UP Flex o szerokości 25 cm. Montaż rusztowania PERI UP Easy jest bezpieczny: sposób montażu z wykorzystaniem ramy Easy sprawia, że mo nter jest zabezpieczony przed upadkiem z wysokości. Dzięki temu w wielu krajach monter nie ma obowiązku stosowania środków ochrony indywidualnej przed upadkiem z wysokości. W standardowej konfiguracji montaż rusztowania odbywa się praktycznie bez złącz i narzędzi, a innowacyjne rozwiązanie zakotwienia skraca czas montażu. Przemyślane szczegóły konstrukcji sprawiają, że rusztowanie PERI UP Easy jest szybkie i wydajne. Przykładowo - naroża zewnętrzne i wewnętrzne kształtuje się, stosując zredukowaną liczbę ram. Niewielki ciężar Szybki montaż dzięki niewielkiemu ciężarowi pojedynczych elementów Strona 8 Wysokie bezpieczeństwo Montaż za pomocą zintegrowanej poręczy wyprzedzającej Strona 9 Wszystkie podesty PERI UP mają integralne zabezpieczenie przed podnoszeniem. Takie rozwiązanie gwarantuje nie tylko szybki montaż podestów i bezpie- Szybki montaż Montaż praktycznie bez złącz i narzędzi Strona 10 Wyjątkowa uniwersalność stosowania Możliwość łączenia z rusztowaniem modułowym PERI UP Flex Strona 18 PERI UP Easy to lekkie i szybkie w montażu rusztowanie ramowe do robót fasadowych. Podesty PERI UP Easy mają integralne zabezpieczenie przed podnoszeniem: zintegrowany zaczep bezpieczeństwa automatycznie zachodzi pod prostokątny rygiel i w ten sposób zabezpiecza podest przed podnoszeniem. PERI UP Easy umożliwia szybką realizację naroży zewnętrznych i wewnętrznych przy użyciu niewielu elementów systemowych. 7

8 Zalety systemu Niewielki ciężar Szybki montaż dzięki niewielkiemu ciężarowi pojedynczych elementów Nowoczesny system rusztowań PERI UP Easy to lekki wariant stalowego rusztowania fasadowego. Dzięki temu skraca się czas montażu i demontażu, a roboty budowlane mogą być wykonywane z większą wydajnością. Rama Easy Rama o szerokości systemowej 67 cm waży 11,5 kg, natomiast o szerokości 100 cm - 12,5 kg. Niewielki ciężar elementów konstrukcyjnych uzyskano na różne sposoby, między innymi poprzez zastosowanie stali o wysokiej wytrzymałości. Do optymalizacji ciężaru rusztowania przyczyniają się też najróżniejsze detale konstrukcyjne, np. rygle poprzeczne o przekroju rury prostokątnej. Poręcz Poręcz o długości 3,00 m waży 4,9 kg. Poręcz osadza się na ramie Easy i podnosi z niższego poziomu rusztowania na kolejny. Wspornik podestu Easy Wspornik podestu o szerokości 33 cm waży niecałe 1,4 kg i montuje się go w zintegrowanej z ramą Easy rozecie za pomocą połączenia Gravity Lock. Poręcz czołowa wyprzedzająca Poręcz czołową wyprzedzającą o szerokości systemowej 67 cm montuje się z niższego poziomu rusztowania. Poręcz waży jedynie 6,3 kg. 8

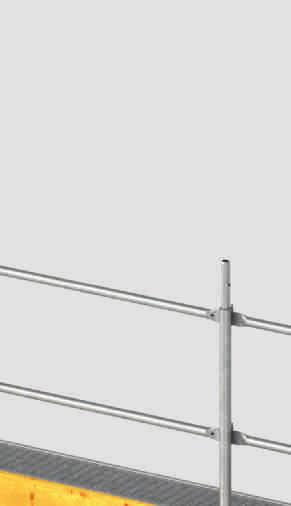

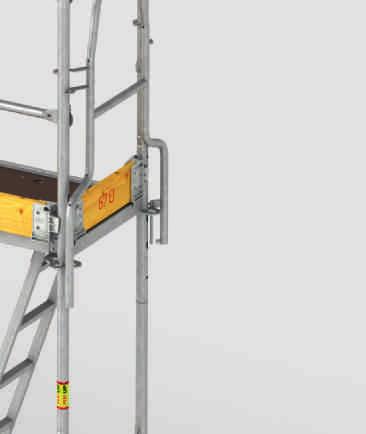

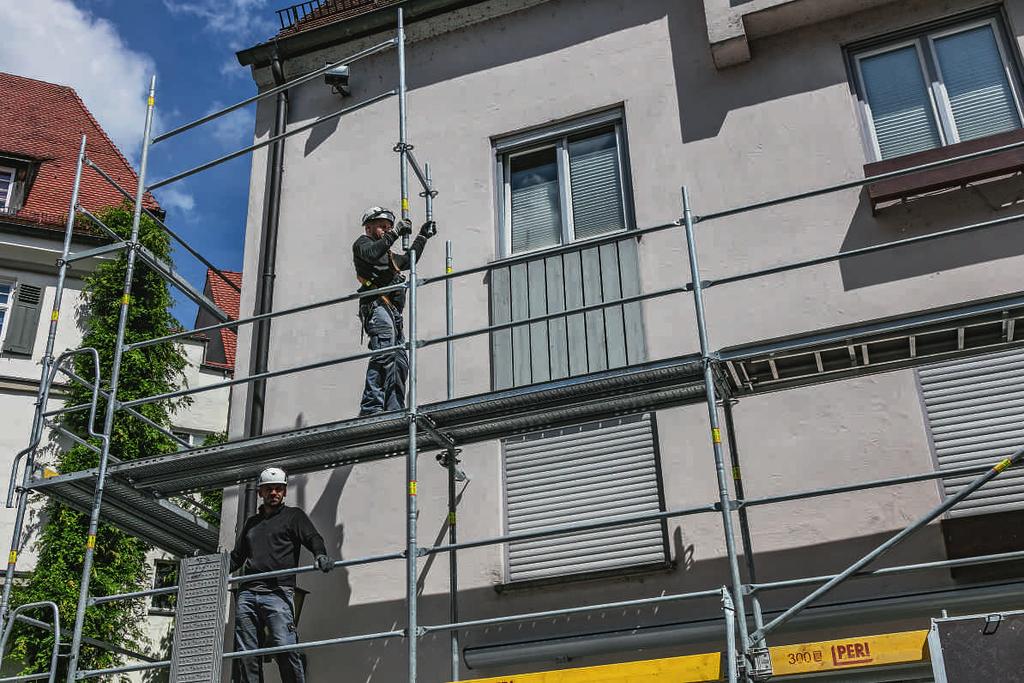

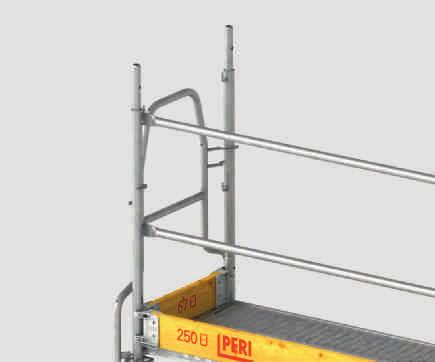

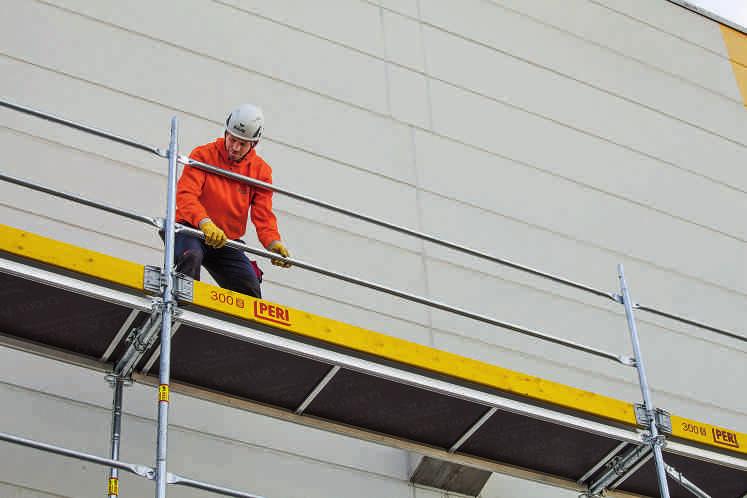

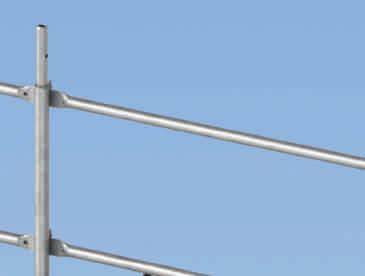

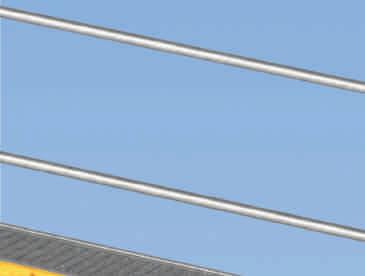

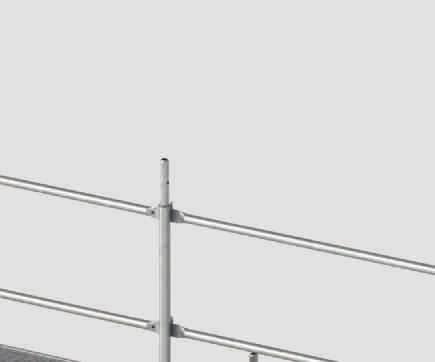

9 Zalety systemu Wysokie bezpieczeństwo Zabezpieczenie przed upadkiem z wysokości bez obowiązku stosowania dodatkowych elementów dzięki zintegrowanej poręczy wyprzedzającej Poręcz następnego poziomu montowana jest za pomocą ramy Easy z niższego, zabezpieczonego już kompletną balustradą. Dzięki temu monter, wchodząc na kolejny poziom rusztowania, jest od razu zabezpieczony przed upadkiem z wysokości. Z niższego poziomu rusztowania można też zamontować poręcz czołową. Bezpieczne użytkowanie rusztowania zapewnione jest również przez inne detale, m. in. integralne zabezpieczenie podestów przed podnoszeniem. Bezpieczny montaż rusztowania w konfiguracji standardowej nie wymaga zatem dodatkowych elementów. W wielu krajach monter nie ma obowiązku stosowania środków ochrony indywidualnej przed upadkiem z wysokości. Opcjonalnie można też osadzić obydwie poręcze na ramie Easy i zamontować je z wyprzedzeniem z niższego poziomu rusztowania. Zarówno podesty kombi o szerokości 66 cm, jak i podesty stalowe o szerokości 33 cm posiadają integralne zabezpieczenie przed podnoszeniem. Wszystkie podesty zakrywają całą szerokość rusztowania, nie pozostawiając szczelin między podestami. Poręcz czołowa wyprzedzająca montowana z wyprzedzeniem z niższego, zabezpieczonego balustradą poziomu, jako docelowe zabezpieczenie przed upadkiem z wysokości. 9

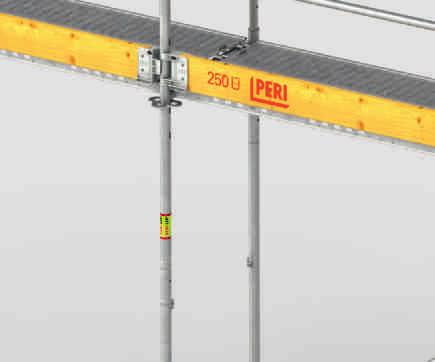

10 Zalety systemu Szybki montaż Montaż praktycznie bez złącz i narzędzi Montaż PERI UP Easy przebiega szybko, gdyż w standardowej konfi guracji złącza praktycznie nie są wy magane. Do montażu zakotwień PERI opracowało innowacyjne złącze zakotwienia. Czas montażu skraca dodatkowo wiele przemyślanych de tali konstrukcyjnych, m.in. łatwe w realizacji naroża zewnętrzne i we wnętrzne. Montaż przyspiesza połączenie rygli i wsporników - Gravity Lock: klin głowicy rygla lub wspornika grawitacyjnie opada w otwór rozety i samoczynnie blokuje się. Dzięki temu można np. wsporniki i zewnętrzne piony komunikacyjne rusztowania modułowego PERI UP Flex łączyć z ramą PERI UP Easy szybko i bez konieczności stosowania dodatkowych elementów. Szybko i bez użycia narzędzi montuje się też stężenia i poręcze. Do montażu zakotwień PERI opracowało innowacyjne złącze zakotwienia, które łatwo osadza się w otworze ramy Easy. Szybkie kształtowanie naroży W konfiguracji standardowej naroża wewnętrznego po prostu łączy się dwie ramy za pomocą rygla. Szybki montaż stężeń Po wprowadzeniu górnej, ruchomej głowicy stężenia w podłużny otwór ramy, stężenie dociska się do dołu i blokuje za pomocą pierścienia zabezpieczającego. 10 Szybki montaż poręczy Poręcz nakłada się podłużnym wcięciem na hak słupka i obraca w celu zablokowania. Wsporniki podstawowe Easy W celu poszerzenia pomostu rusztowania stosuje się wsporniki podstawowe Easy o szerokości 25 cm i 33 cm. Osadza się je szybko na ramie Easy za pomocą połączenia Gravity Lock.

11

12 Przegląd systemu PERI UP Easy w skrócie 12

13 Przegląd systemu System rusztowań PERI UP Easy Zastosowanie jako rusztowanie robocze Zastosowanie jako rusztowanie ochronne i zabezpieczające, klasa D, oraz rusztowanie ochronne i zabezpieczające z panelami ochronnymi, klasa SWD 1 wg DIN : Standardowa konfiguracja dla szerokości 67 cm (klasa szerokości W 06) z: podestem kombi o szer. = 66 cm i obc. użytkowym do 2,00 kn/m² (KO 3) podestami stalowymi o szer. = 33 cm i obc. użytkowym do 3,00 kn/m² (KO 4) przy długości 3,00 m Standardowa konfiguracja dla szerokości 100 cm (klasa szerokości W 09) z: podestami stalowymi o szer. = 33 cm i obc. użytkowym do 3,00 kn/m² (KO 4) przy długości 3,00 m podestami stalowymi o szer. = 25 cm i obc. użytkowym do 3,00 kn/m² (KO 4) przy długości 3,00 m 13

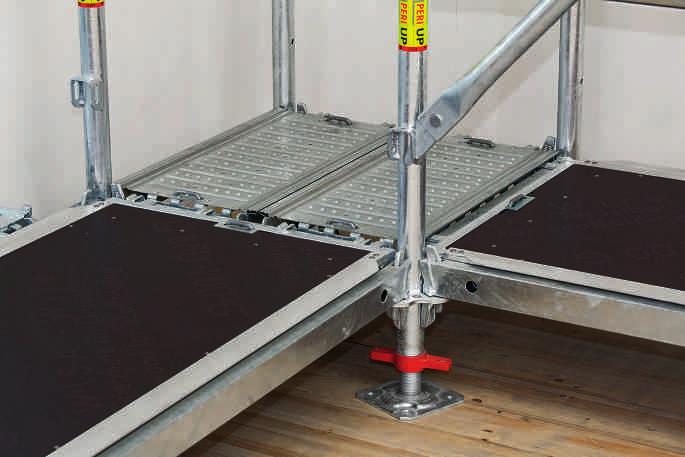

14 Rozwiązania standardowe Kształtowanie naroży wewnętrznych i zewnętrznych, montaż wsporników Łatwe kształtowanie naroży wewnętrznych i zewnętrznych Kształtowanie naroży w systemie PERI UP Easy nie wymaga zastosowania żadnych dodatkowych ram. W narożu wewnętrznym po prostu łączy się ze sobą dwie ramy za pomocą rygla. Tak powstałe pole narożne można wypełnić dwoma podestami stalowymi. Do realizacji naroża zewnętrznego wystarcza jedna rama. Podesty montuje się po prostu na ryglu sąsiedniego pola rusztowania. Naroże zewnętrzne z ramą Easy o szerokości 67 cm, widok z góry Naroże wewnętrzne z ramą Easy o szerokości 67 cm, widok z góry Standardowe rozwiązanie naroża wewnętrznego: dwie ramy połączone ryglem. Standardowe rozwiązanie naroża zewnętrznego: podesty montowane są na ryglu sąsiedniego pola rusztowania - dlatego w narożu wystarcza tylko jedna rama. 14

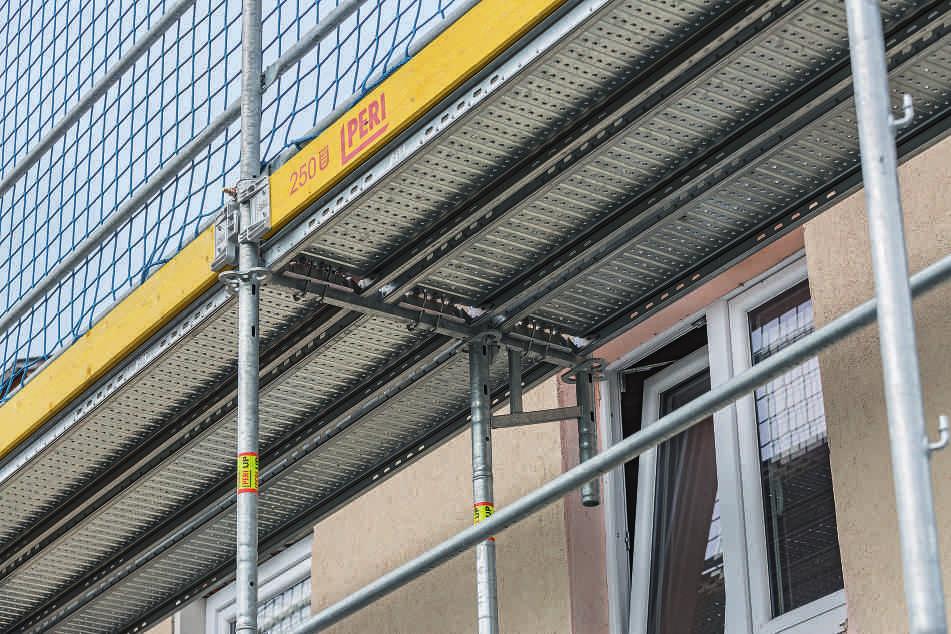

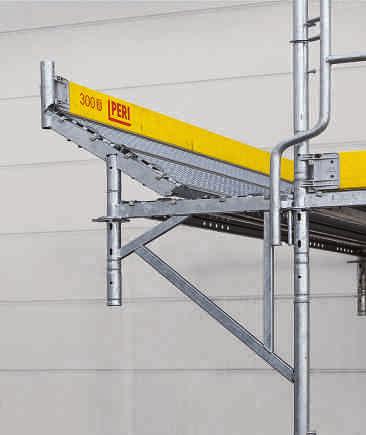

15 Rozwiązania standardowe Szybki montaż wsporników Wsporniki można szybko i bez użycia narzędzi montować bezpośrednio w rozecie ramy Easy. W ofercie znajdują się różne wsporniki, które umożliwiają montaż dodatkowej powierzchni roboczej według potrzeb. Dostępne są zarówno podstawowe wsporniki UC (tylko jako wewnętrzne) dla dodatkowych podestów o szerokości 25 cm oraz 33 cm, jak również wsporniki ECM (jako wewnętrzne i zewnętrzne) o szerokości 33 cm, 67 cm i 100 cm. Ponadto wsporniki mogą być wykorzystywane do montażu daszków i paneli ochronnych. Wsporniki montuje się bez łączników na ramie, dodatkowe wypory nie są wymagane. Wspornik UC dla podestu o szerokości 25 cm lub 33 cm osadza się w zintegrowanej z ramą Easy rozecie za pomocą połączenia Gravity Lock. Wsporniki ECM są dostępne w szerokościach 33 cm, 67 cm i 100 cm. Wsporniki ECM można wydłużyć o kolejne wsporniki, co daje korzyści np. podczas montażu wielowarstwowej izolacji termicznej. 15

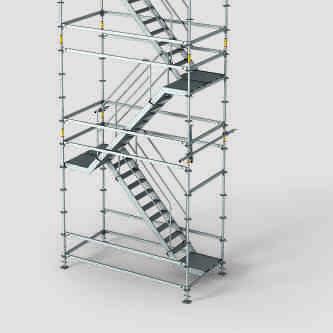

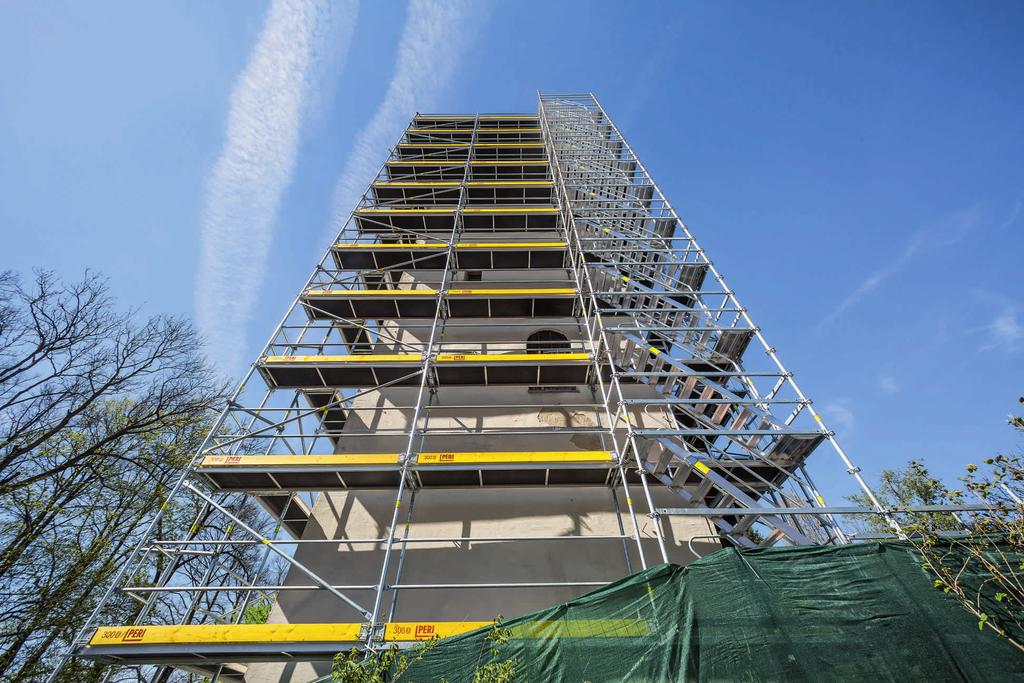

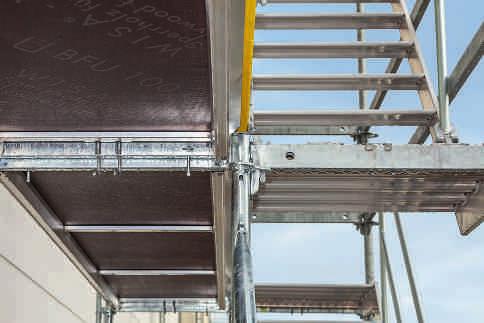

16 Rozwiązania standardowe Montaż zewnętrznych pionów komunikacyjnych PERI UP Flex, złącze zakotwienia PERI UP Easy, możliwość montażu stężeń wewnętrznych Montaż zewnętrznych pionów komunikacyjnych PERI UP Flex Zintegrowana z ramą Easy rozeta umożliwia bezpośredni montaż pionów komunikacyjnych PERI UP Flex. Rygle rusztowania modułowego PERI UP Flex można bezpośrednio osadzić w rozecie ramy Easy. Piony komunikacyjne PERI UP Flex o szerokości 75 cm dołączane są do zewnętrznego słupka rusztowania. Nie ma konieczności stosowania dodatkowych ram i łączników. Przejście między schodami a polem rusztowania jest całkowicie wypełnione, nie trzeba uzupełniać szczelin między nimi. 16

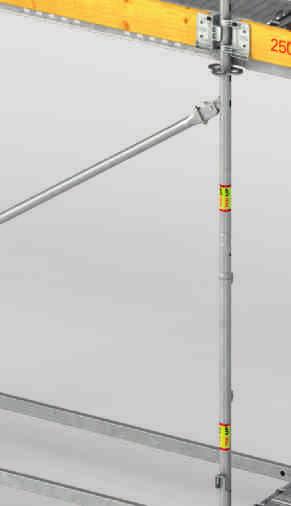

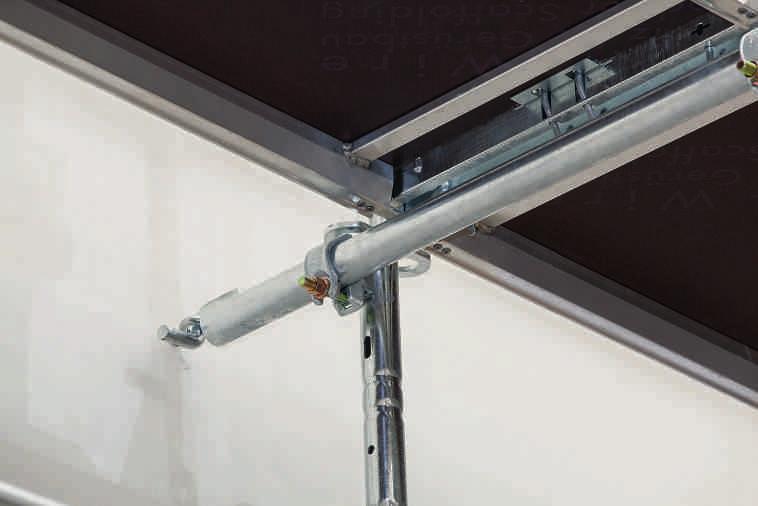

17 Rozwiązania standardowe Złącze zakotwienia PERI UP Easy Złącze zakotwienia PERI UP Easy wkłada się w podłużny otwór ramy Easy lub wspornika i zabezpiecza poprzez obrót o 90. Złącze zakotwienia PERI UP Easy można szybko i bez użycia narzędzi montować w różnych otworach. Tym sposobem złącza zakotwienia PERI UP Easy mogą być montowane pod różnymi kątami. Możliwość montażu stężeń wewnętrznych Do montażu stężeń wewnętrznych stosuje się specjalne złącze stężenia. Złącze stężenia montuje się do wewnętrznego słupka rusztowania, a następnie montuje w nim stężenie. 17

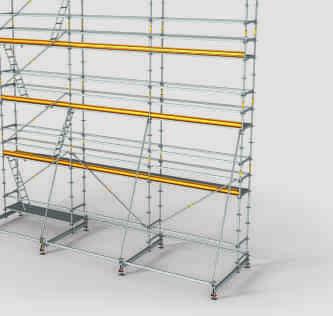

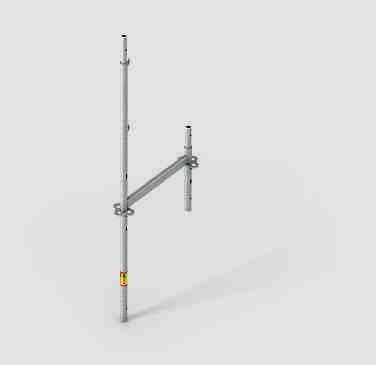

18 Technika rusztowań PERI UP Wyjątkowa wszechstronność stosowania Możliwość łączenia z rusztowaniem modułowym PERI UP Flex Opracowując nowy system rusztowań fasadowych, inżynierowie PERI mieli na celu skonstruowanie rusztowania szybkiego w montażu, zapewniającego bezpieczeństwo montażu dzięki zintegrowanej poręczy wyprzedzającej oraz gwarantującego wszechstronność stosowania rusztowania modułowego. Zintegrowana z ramą Easy rozeta umożliwia połączenie rusztowania ramowego PERI UP Easy z rusztowaniem modułowym PERI UP Flex. Konsekwentnie stosowany metryczny moduł i ten sam system podestów we wszystkich rozwiązaniach rusztowań PERI zapewniają maksymalną wszechstronność stosowania. Rozeta jest zintegrowana zarówno ze słupkami rusztowania modułowego PERI UP Flex, jak i z ramą rusztowania ramowego PERI UP Easy. Korzyści dla klienta Redukcja liczby elementów systemu przy zachowaniu wszechstronności stosowania. Maksymalne wykorzystanie elementów - ekonomiczna realizacja projektów przy minimalnych nakładach inwestycyjnych. Kolejna zaleta dla użytkowników PERI UP Easy: Wszystkie elementy systemu rusztowania modułowego PERI UP Flex dostępne są w parkach dzierżawnych PERI. Pozwala to na ekonomiczną realizację projektów wymagających jednorazowo zwiększonego potencjału rusztowań. Nawet specjalne wymagania projektu mogą być łatwo spełnione poprzez możliwość dzierżawy elementów. 18

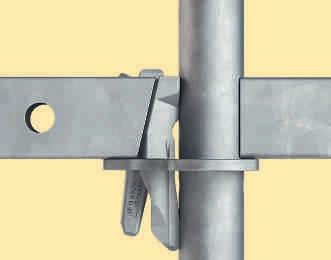

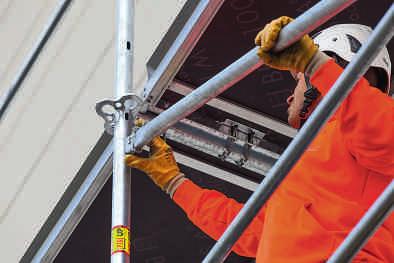

19 Technika rusztowań PERI UP Szybko i bezpiecznie dzięki połączeniu Gravity Lock Rygle i wsporniki PERI UP Easy mają na końcach kliny, które umieszcza się w otworze rozety. Pod wpływem własnego ciężaru klin wpada w otwór rozety i samoczynnie blokuje się (Gravity Lock). Wystarczy jedno uderzenie młotkiem, aby uzyskać pełną nośność połączenia. Dzięki takiemu połączeniu rygiel można też szybko i precyzyjnie zamontować z większej odległości. Przemyślana konstrukcja węzła zapobiega przypadkowemu rozłączeniu się elementów w razie uderzenia rygla od spodu. Specjalny kształt rozety i połączenia rygla zapewnia wyjątkową sztywność węzła, która przekłada się na wysoką nośność wszystkich rozwiązań rusztowań PERI UP. Szeroki rozstaw punktów docisku głowicy rygla do słupka zapewnia wysoką sztywność węzła, a tym samym wysoką nośność wszystkich rozwiązań rusztowań PERI UP. 116 mm 19

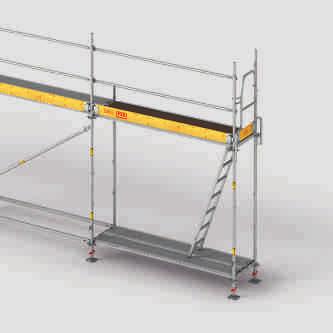

20 Technika rusztowań PERI UP Wyjątkowa wszechstronność stosowania Możliwość łączenia z rusztowaniem modułowym PERI UP Flex PERI UP Easy i PERI UP Flex są kompatybilne w 3 wymiarach W poziomie: dzięki węzłowi w kształcie rozety (¾ rozety) W pionie: dzięki dopasowaniu wysokości ramy Easy w (metrycznym) module PERI UP Flex System podestów: identyczne rozwiązanie montażu podestów W pionie: dopasowana długość do modułu PERI UP Flex, wynosząca 150 cm W pionie: dopasowana długość do modułu PERI UP Flex, wynosząca 50 cm System podestów W poziomie: ¾ rozety Schemat łączenia słupka EVR 150 i ramy Easy EVF. PERI UP PERI UP Easy (rusztowanie ramowe) PERI UP Flex (rusztowanie modułowe) Wysokość Wysokość stała: 200 cm Wysokość w module: 50 cm Długość Szerokość Szerokość stała: 67 cm lub 100 cm Szerokość w module: 25 cm Długość w module: 50 cm Długość w module: 25 cm Zoptymalizowane pod kątem szybkiego montażu rusztowań fasadowych Zoptymalizowane w celu maksymalnego dopasowania do skomplikowanej geometrii obiektów 20

21 Technika rusztowań PERI UP Identyczne moduły wysokości umożliwiają łączenie elementów rusztowania ramowego PERI UP Easy z elementami rusztowania modułowego PERI UP Flex. Możliwość łączenia rusztowania ramowego i modułowego stwarza najróżniejsze możliwości zastosowania: kompensacja wysokości obudowa przeszkód, np. wykuszy montaż wsporników w module wysokości co 50 cm montaż platform do składowania materiałów montaż pionu komunikacyjnego PERI UP Flex o szerokości 75 cm 0,50 m 1,50 m 0,50 m 1,50 m UVR 150 UVR 50 UVR 150 UVH 50 UVB 24 UH 67 Rura EVR 150 Rama L EVH UH 67 UH 67 UH 67 Rama Easy EVF Rama podstawy EVB Słupek podstawy Easy EVS Słupek Easy EVM UVR 200 UVH 100 UVB 24 UVR 100 1,00 m 2,00 m 1,00 m UH 67 UH 67 PERI UP Flex = rusztowanie modułowe PERI UP Easy = rusztowanie ramowe PERI UP Flex = rusztowanie modułowe 21

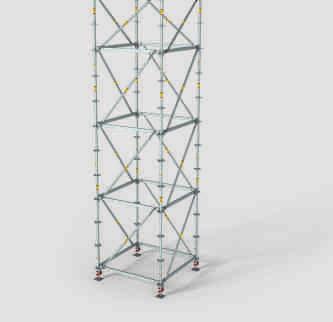

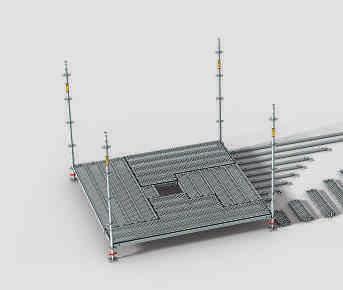

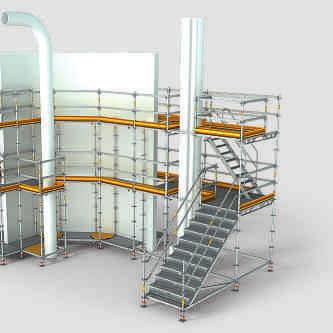

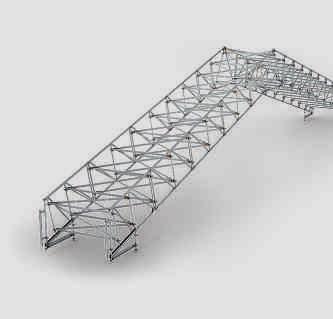

22 Technika rusztowań PERI UP Jeden system wiele zastosowań Rusztowanie ramowe PERI UP Easy i rusztowanie modułowe PERI UP Flex Rusztowania podporowe Rusztowanie podporowe PERI UP Flex Wieża podporowa PERI UP Flex Plus Wieża podporowa PERI UP Flex MDS Podpora wysokonośna PERI UP Flex HD Technika dostępu Schodnia PERI UP z biegami 75 / 100 / 125 Kładka PERI UP Flex Rusztowania robocze Rusztowanie zbrojarskie PERI UP Flex 75 /

23 Technika rusztowań PERI UP Rusztowania ochronne Dach PERI UP Flex LGS Platforma robocza PERI UP LGS Rusztowania fasadowe Rusztowanie fasad. PERI UP Easy 67 / 100 Rusztowanie fasad. PERI UP Flex 67 / 75 / 100 Rusztowania robocze w przemyśle Platforma robocza PERI UP Flex Rusztowanie podwieszane PERI UP Flex 23

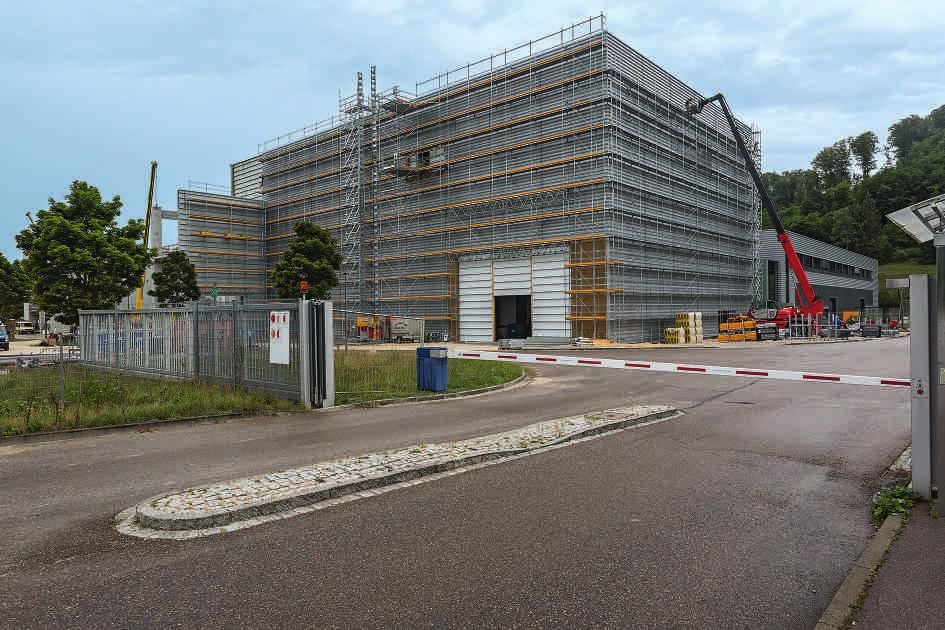

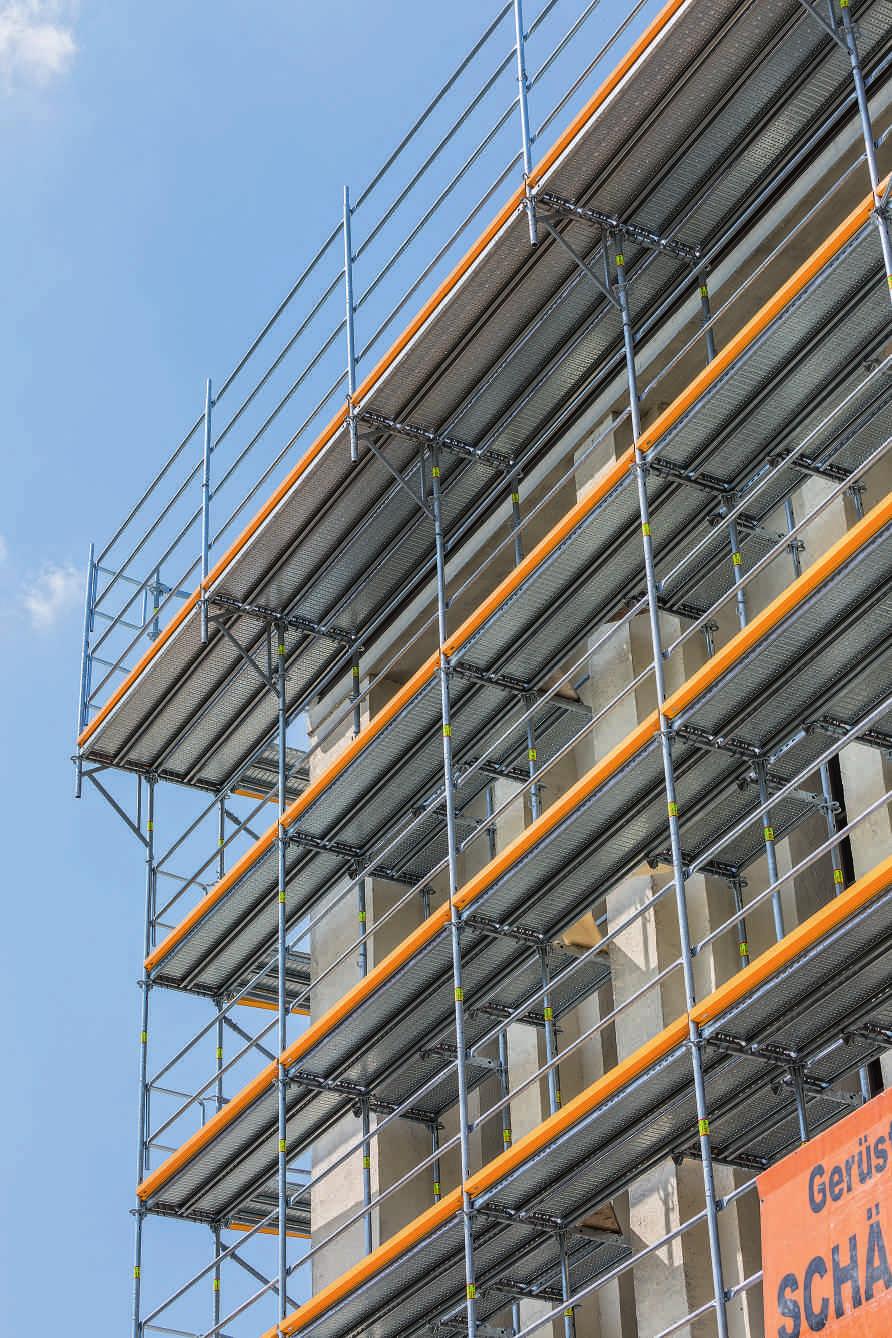

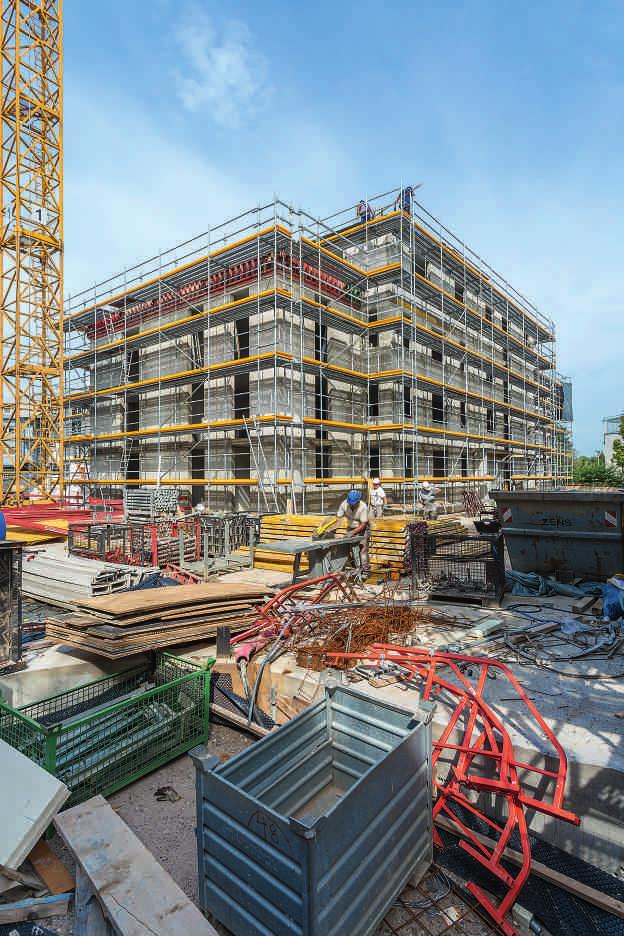

24 Przykłady zrealizowanych projektów Przykłady zastosowania PERI UP Easy Szerokie możliwości zastosowań PERI UP Easy Kościół Św. Ducha w Augsburgu, Niemcy Budowa osiedla mieszkalnego przy Killisfeldstraße, Karlsruhe, Niemcy 24 Rozbudowa zakładu półprzewodników firmy Zeiss, Oberkochen, Niemcy

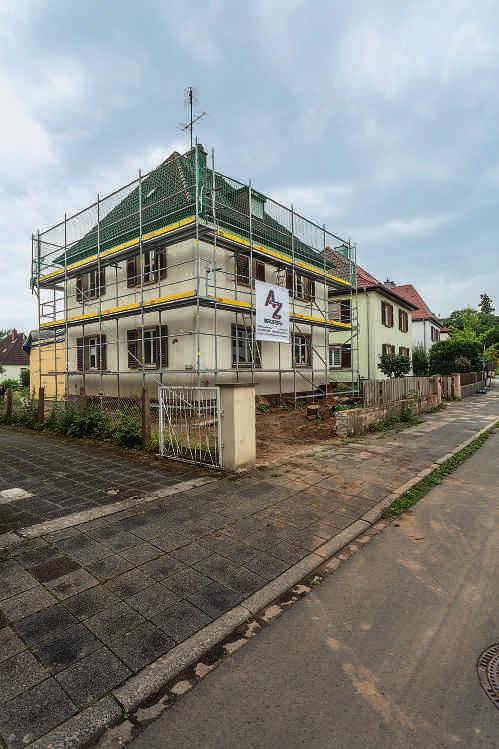

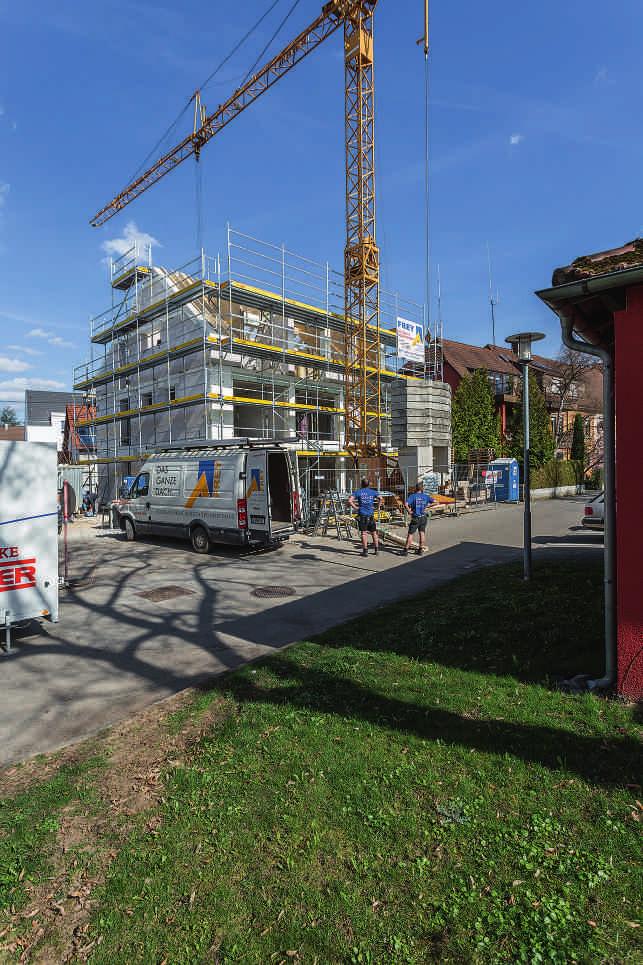

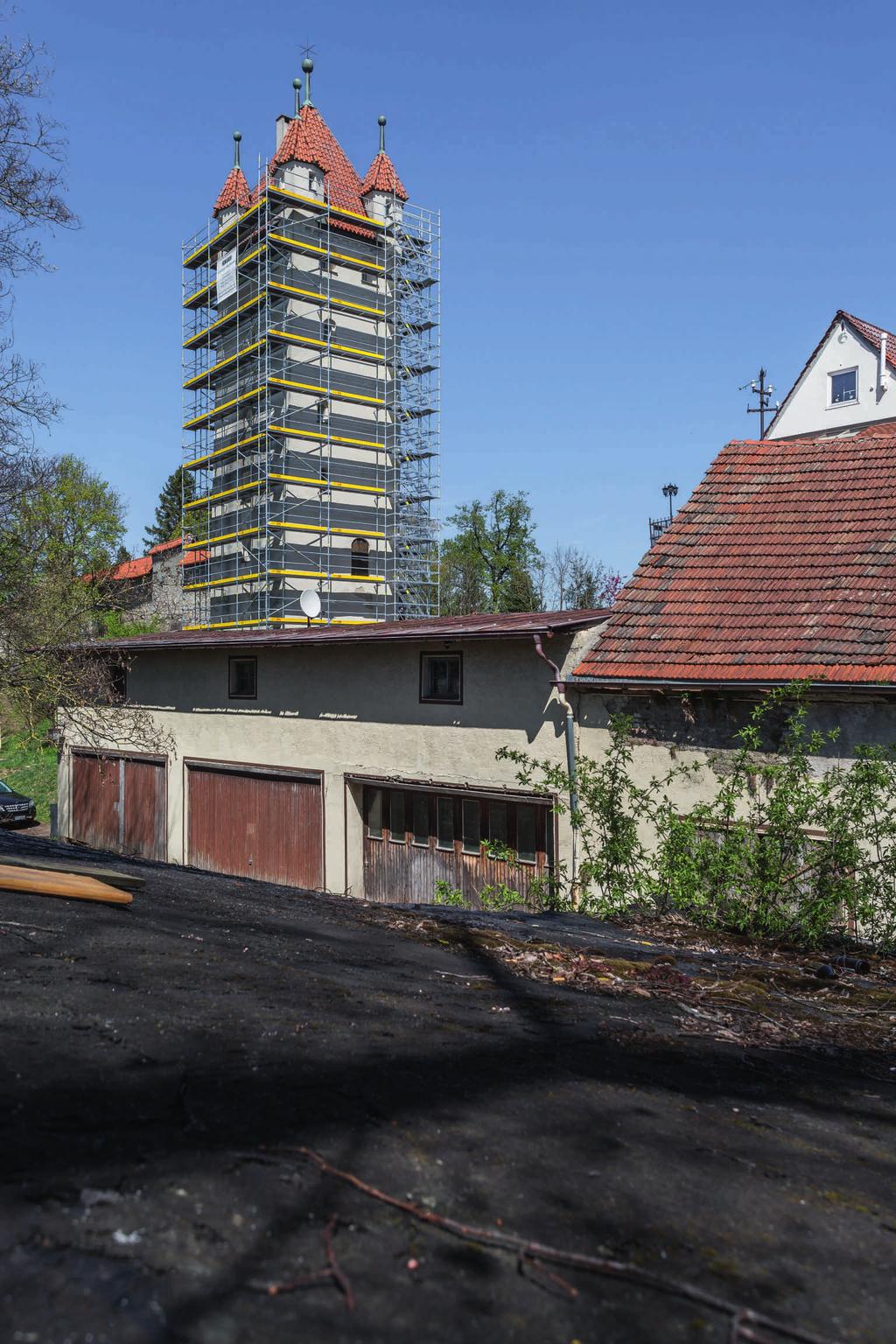

25 Przykłady zrealizowanych projektów Wieża Fünfknopf, Kaufbeuren, Niemcy Renowacja domu wielorodzinnego, Ulm, Niemcy Realizacja budynku biurowo-mieszkalnego, Frickenhausen, Niemcy Remont kamienicy, Landau, Niemcy 25

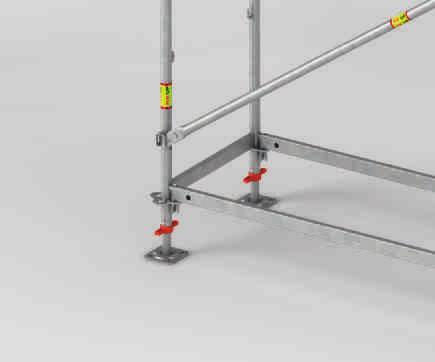

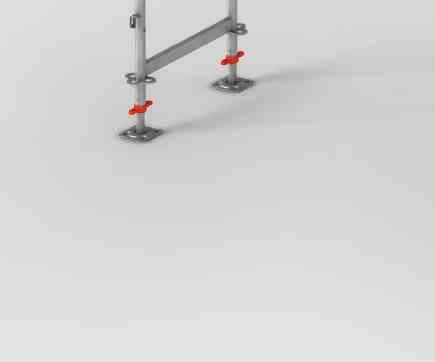

26 PERI UP Easy Nr art. Ciężar kg ,830 Podstawka śrubowa UJB 38-36/17 Uwaga Z integralną nakrętką wirową Ø38 Ø10 30 min 45 max Ø ,390 Podstawka śrubowa UJB 38-50/30 Uwaga Z integralną czerwoną nakrętką wirową min 45 max 505 Ø10 Ø ,570 Podstawka śrubowa UJB 38-80/55 Uwaga Z integralną żółtą nakrętką wirową min 45 max Ø10 Ø ,120 Podstawka przegubowa UJS 38-80/50 Uwaga Z integralną żółtą nakrętką wirową min 110 max Ø10 Ø17 26

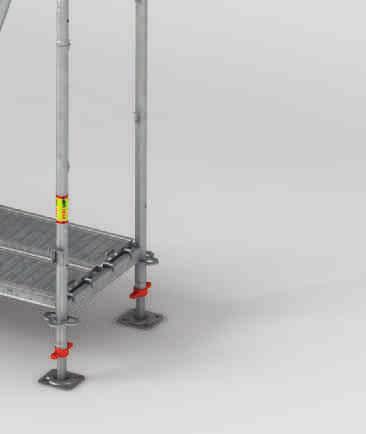

27 PERI UP Easy Nr art Ciężar kg 13,200 14,200 Rama podstawy EVB Rama podstawy EVB 67 Rama podstawy EVB 100 X Ø48, x ,500 12,500 Rama Easy EVF Rama Easy EVF 67 Rama Easy EVF 100 X Ø48, x

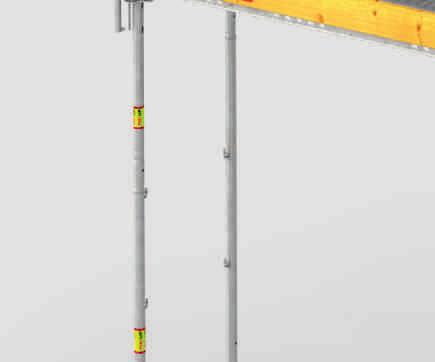

28 PERI UP Easy Nr art. Ciężar kg ,140 Słupek EVR 150 Stanowi uzupełnienie ramy Easy EVF Ø48, ,370 9,390 Ramy L EVH Rama L EVH 67 Rama L EVH 100 Zwieńczenie górne przy poszerzeniu rusztowania za pomocą wsporników UCM. 670 / / ,720 Słupek poręczy EVP Zwieńczenie górne przy poszerzeniu rusztowania za pomocą wsporników UCM lub przy zastosowaniu paneli ochronnych EPS Ø48,3 28

29 PERI UP Easy Nr art Ciężar kg 7,020 10,000 Ramy wyrównawcze EVA Rama wyrównawcza EVA 67/50 Rama wyrównawcza EVA 67/100 Umożliwia dopasowanie wysokości. Ø48,3 500 / ,040 11,100 Ramy wyrównawcze EVA Rama wyrównawcza EVA 100/50 Rama wyrównawcza EVA 100/100 Ø48,3 500 / ,090 Słupek podstawy Easy EVS Ø 4 8,

30 PERI UP Easy Nr art. Ciężar kg ,260 Słupek Easy EVM 200 Ø Ø 4 8, Ø ,520 2,730 4,390 4,710 6,040 7,360 8,680 Rygle UH Plus Rygiel UH 67 Plus Rygiel UH 75 Plus Rygiel UH 100 Plus Rygiel UH 150 Plus Rygiel UH 200 Plus Rygiel UH 250 Plus Rygiel UH 300 Plus L X X L Ø ,410 3,620 5,310 Rygle przesuwne UHC Rygiel przesuwny UHC 67 Rygiel przesuwny UHC 75 Rygiel przesuwny UHC 100 Do umieszczania podestów na dowolnej wysokości i stężania dźwigarów kratowych. L X X L SW 19 30

31 PERI UP Easy Nr art Ciężar kg 5,030 5,750 6,570 7,460 Stężenia ramowe EBF Stężenie ramowe EBF 150/200 Stężenie ramowe EBF 200/200 Stężenie ramowe EBF 250/200 Stężenie ramowe EBF 300/200 L X Y Uwaga Z wytłoczonym oznaczeniem długości ułatwiającym identyfikację. L Y Ø42,4 X ,420 7,360 10,300 13,300 16,200 19,200 Podesty stalowe EDS 33 Podest stalowy EDS 33 x 67 Podest stalowy EDS 33 x 100 Podest stalowy EDS 33 x 150 Podest stalowy EDS 33 x 200 Podest stalowy EDS 33 x 250 Podest stalowy EDS 33 x 300 Montaż na ryglach ram lub na ryglach UH Plus. X dop. p [kn/m²] 670 6, , , , , ,0 Uwaga Wartości zgodne z EN X

32 PERI UP Easy Nr art Ciężar kg 13,200 16,300 19,700 22,800 Podesty kombi EDW Podest kombi EDW 150 Podest kombi EDW 200 Podest kombi EDW 250 Podest kombi EDW 300 Montaż na ryglach ram lub na ryglach UH Plus. X dop. p [kn/m²] , , , ,0 Dane techniczne Klasa obciążenia 3, 2,0 kn/m 2 X ,100 29,500 Podesty EAW z drabiną Podest EAW-L 250 z drabiną Podest EAW-L 300 z drabiną Montaż na ryglach ram lub na ryglach UH Plus. Dane techniczne Klasa obciążenia 3, 2,0 kn/m / ,700 Podest EAW 200 bez drabiny Montaż na ryglach ram lub na ryglach UH Plus. Dane techniczne Klasa obciążenia 3, 2,0 kn/m ,800 Osprzęt: Drabina EAL 32

33 PERI UP Easy Nr art. Ciężar kg ,800 Drabina EAL Zakładana do podestu EAV 200 bez drabiny x 280 = ,150 1,680 2,480 3,280 4,090 4,890 Poręcze EPG Poręcz EPG 67 Poręcz EPG 100 Poręcz EPG 150 Poręcz EPG 200 Poręcz EPG 250 Poręcz EPG 300 L X Uwaga Z wytłoczonym oznaczeniem długości ułatwiającym identyfikację. L X Ø ,100 Złącze poręczy EPR Do montażu poręczy EPG na dowolnej wysokości słupka rusztowania SW 19 Ø 48,3 33

34 PERI UP Easy Nr art. Ciężar kg ,623 Uchwyt poręczy EPW Do montażu poręczy EPG w rozecie ,230 6,500 Poręcze czołowe wyprzedzające UPA Poręcz czołowa wyprzedzająca UPA 67 Poręcz czołowa wyprzedzająca UPA 75 Montaż z wyprzedzeniem. L X Uwaga Bez krawężnika. X 1235 L ,600 Poręcz czołowa wyprzedzająca UPA 100 Montaż z wyprzedzeniem. Uwaga Bez krawężnika Ø

35 PERI UP Easy Nr art. Ciężar kg ,480 Poręcz czołowa EPF 33 Montaż bez wyprzedzenia ,630 3,880 4,660 Poręcze czołowe EPF Poręcz czołowa EPF 67 Poręcz czołowa EPF 75 Poręcz czołowa EPF 100 Montaż bez wyprzedzenia. L L

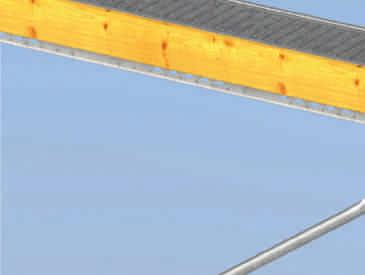

36 PERI UP Easy Nr art Ciężar kg 1,170 1,530 1,710 2,240 3,310 4,380 5,440 6,510 Krawężniki drewniane UPF Krawężnik drewniany UPF 50 Krawężnik drewniany UPF 67 Krawężnik drewniany UPF 75 Krawężnik drewniany UPF 100 Krawężnik drewniany UPF 150 Krawężnik drewniany UPF 200 Krawężnik drewniany UPF 250 Krawężnik drewniany UPF 300 X Uwaga W standardzie: powierzchnia lakierowana na żółto. Na życzenie dostępne inne kolory oraz możliwość indywidualnego nadruku. X ,928 1,280 1,440 1,960 3,000 4,030 5,060 6,100 Krawężniki stalowe UPY Krawężnik stalowy UPY 50 Krawężnik stalowy UPY 67 Krawężnik stalowy UPY 75 Krawężnik stalowy UPY 100 Krawężnik stalowy UPY 150 Krawężnik stalowy UPY 200 Krawężnik stalowy UPY 250 Krawężnik stalowy UPY 300 L X Uwaga W standardzie: powierzchnia lakierowana na żółto. Na życzenie dostępne inne kolory oraz możliwość indywidualnego nadruku. X L ,160 1,360 Wsporniki UC Wspornik UC 25 Wspornik UC 33 Uwaga Wsporniki z ogranicznikami do zabezpieczania podestów przed przemieszczeniem. 250 / /

37 PERI UP Easy Nr art. Ciężar kg ,550 Wspornik ECM ,430 Wspornik ECM

38 PERI UP Easy Nr art. Ciężar kg ,100 Wspornik ECM ,640 Słupek EPS Do montażu paneli ochronnych. 199 Ø48, Ø48, ,550 7,430 11,100 3,720 Osprzęt Wspornik ECM 33 Wspornik ECM 67 Wspornik ECM 100 Słupek poręczy EVP 38

39 PERI UP Easy Nr art. Ciężar kg ,970 Łącznik daszka ochronnego EPC Do montażu daszka ochronnego. Uwaga Osprzęt alternatywny: Śruba z łbem sześciokątnym ISO 4014 M10 x Ø 41 Ø ,430 11,100 0,080 Osprzęt Wspornik ECM 67 Wspornik ECM 100 Zawleczka 10 x 60, ocynk ,470 Słupek podstawy UVB 24 Osadzany bezpośrednio na podstawce śrubowej. Ø48,3 Ø ,980 Słupek podstawy UVB 49 Osadzany bezpośrednio na podstawce śrubowej. Redukuje wysuw podstawki dzięki rozstawowi rozet równemu 25 cm. Ø48,3 Ø

40 PERI UP Easy Nr art Ciężar kg 3,080 5,380 7,690 10,000 14,700 Słupki pionowe UVR Słupek pionowy UVR 50 Słupek pionowy UVR 100 Słupek pionowy UVR 150 Słupek pionowy UVR 200 Słupek pionowy UVR 300 L Ø N x Ø48,3 Ø11 L ,340 Trzpień URE 4/42 Do nadstawiania na nasadce ramy URP. Rura dystansowa umożliwia rozbudowę w module systemowym. Uwaga Do nasadzania na ramę L EVH; rura dystansowa umożliwia dalszy montaż w module systemowym ,011 0,060 Osprzęt Nakrętka ISO 7040 M10-8, ocynk. Śruba z łbem sześciok. ISO 4014 M10 x

41 PERI UP Easy Nr art. Ciężar kg ,360 Nasadka rygla UH 2 Ø Ø ,841 Uchwyt rygla jednostronny UHA Do prostopadłego łączenia rygla z ryglem ,090 Uchwyt rygla dwustronny UHA ,030 Nasadka rygla UHA 2 z uchwytem Ø13 Ø ,700 Złącze Rosett UEV

42 288 PERI UP Easy Nr art. Ciężar kg ,630 Złącze Rosett UEV ,000 32,900 Schody UAS Schody UAS 75 x 250/200 Schody UAS 75 x 300/200 Montowane na ryglach UH Plus. Dane techniczne Dopuszczalne obciążenie robocze wynosi 2,0 kn/m / / ,000 Poręcz schodów UAG Poręcz wewnętrzna i zewnętrzna do schodów UAS 64 x 250/200, UAS 64 x 300/200, UAS 75 x 250/200 oraz UAS 75 x 300/

43 PERI UP Easy Nr art. Ciężar kg ,970 Poręcz schodów UAH Mocowana do belki policzkowej schodów UAS 64 x 300/200, UAS 75 x 250/200, UAS 75 x 300/ ,020 Złącze zakotwienia EWC SW ,920 4,680 5,870 7,060 Łączniki kotwiące UWT Łącznik kotwiący UWT 45 Łącznik kotwiący UWT 110 Łącznik kotwiący UWT 140 Łącznik kotwiący UWT 170 L Ø48,3 L ,169 0,190 0,250 Śruby z uchem UFE Śruba z uchem UFE 12/90 Śruba z uchem UFE 12/120 Śruba z uchem UFE 12/190 Do montażu łącznika kotwiącego UWT. Wymagany kołek rozporowy UFI 14. Uwaga Z oznaczeniem głębokości wkręcania. 43

44 PERI UP Easy Nr art Ciężar kg 0,007 0,009 0,010 Kołki rozporowe UFI Kołek rozporowy UFI 14/70 Kołek rozporowy UFI 14/100 Kołek rozporowy UFI 14/ ,550 0,000 3,550 7,100 10,650 14,200 17,750 21,600 Rury stalowe Ø 48,3 x 3,2 Rura stalowa Ø 48,3 x 3,2 długość specjalna Cięcie rury Ø 48 mm Rura stalowa Ø 48,3 x 3,2 L = 1,0 m Rura stalowa Ø 48,3 x 3,2 L = 2,0 m Rura stalowa Ø 48,3 x 3,2 L = 3,0 m Rura stalowa Ø 48,3 x 3,2 L = 4,0 m Rura stalowa Ø 48,3 x 3,2 L = 5,0 m Rura stalowa Ø 48,3 x 3,2 L = 6,0 m L L Ø48,3x3, ,120 Złącze krzyżowe NK 48/48, ocynk. Do rur Ø 48 mm. ( 9 ) SW ,400 Złącze obrotowe DK 48/48, ocynk. Do rur Ø 48 mm. (27) SW 19 44

45 PERI UP Easy Nr art Ciężar kg 41,700 50,900 60,200 54,800 64,500 83,600 Dźwigary kratowe ULS Dźwigar kratowy ULS 50/425 Dźwigar kratowy ULS 50/525 Dźwigar kratowy ULS 50/625 Dźwigar kratowy ULS 70/525 Dźwigar kratowy ULS 70/625 Dźwigar kratowy ULS 70/825 Do pokonywania przeszkód, np. otworów i przejść. L X Y L X Ø48,3 Y ,400 22,500 26,500 37,400 Dźwigary kratowe ULA Dźwigar kratowy ULA 50/425 HD Dźwigar kratowy ULA 50/525 HD Dźwigar kratowy ULA 50/625 HD Dźwigar kratowy ULA 70/825 HD Do pokonywania przeszkód, np. otworów i przejść. L X Y L X Ø48,3 Y ,260 Nasadka dźwigara kratowego ULB 50/70 Do dźwigarów kratowych ULS i ULA Ø48,3 45

46 PERI UP Easy Nr art. Ciężar kg ,020 Trzpień ULT 32 Do łączenia rur Ø 48,3 x 3,2 mm, np. słupków głowicowych lub dźwigarów kratowych. 320 Ø ,059 0,060 Osprzęt Przetyczka Ø 48/57 Śruba z łbem sześciok. ISO 4014 M10 x ,059 Przetyczka Ø 48/57 Do nośnego łączenia słupków o średnicy 48 do 57 mm. Nie stosować do dźwigarów kratowych! Ø ,060 Śruba z łbem sześciokątnym ISO 4014 M10 x Do nośnego łączenia słupków w rusztowaniach podwieszanych lub dźwigarach kratowych. 70 SW 16 M ,080 Bolec z klipsem 10 x 60, ocynk. Ø

47 PERI UP Easy Nr art Ciężar kg 3,880 5,260 6,630 8,010 9,410 12,200 14,900 17,700 Podesty stalowe UDG 25 Podest stalowy UDG 25 x 50 Podest stalowy UDG 25 x 75 Podest stalowy UDG 25 x 100 Podest stalowy UDG 25 x 125 Podest stalowy UDG 25 x 150 Podest stalowy UDG 25 x 200 Podest stalowy UDG 25 x 250 Podest stalowy UDG 25 x 300 Montaż na ryglach UH Plus. X dop. p [kn/m²] maks. p [kn/m²] 500 6,0 40, ,0 40, ,0 40, ,0 28, ,0 19, ,0 10, ,5 6, ,0 4,7 Uwaga Wartości zgodne z EN maks. p = maks. obciążenie powierzchni podestu bez ograniczeń ugięcia. X

48 PERI UP Easy Nr art Ciężar kg 3,780 4,430 5,330 6,370 4,990 5,490 6,230 7,140 7,570 6,630 7,250 8,030 7,480 7,820 8,350 9,030 Stężenia ryglowe UBL Stężenie ryglowe UBL 150/ 50 Stężenie ryglowe UBL 150/ 100 Stężenie ryglowe UBL 150/ 150 Stężenie ryglowe UBL 150/200 Stężenie ryglowe UBL 200/50 Stężenie ryglowe UBL 200/100 Stężenie ryglowe UBL 200/150 Stężenie ryglowe UBL 200/200 Stężenie ryglowe UBL 225/200 Stężenie ryglowe UBL 250/100 Stężenie ryglowe UBL 250/ 150 Stężenie ryglowe UBL 250/200 Stężenie ryglowe UBL 300/50 Stężenie ryglowe UBL 300/100 Stężenie ryglowe UBL 300/150 Stężenie ryglowe UBL 300/200 Mocowanie w otworach rygli. L X Y Uwaga Z wytłoczoną długością i kolorową naklejką ułatwiającą identyfikacją. UBL 150/250 jest identyczne z UBL 300/50, UBL 100/100 jest identyczne ze stężeniem ST 100 (nr art ). 25 L L Ø42, Y X 48

49 PERI UP Easy Nr art Ciężar kg 6,980 5,700 6,570 7,590 6,780 7,500 8,380 7,930 8,530 9,300 9,120 10,300 Stężenia węzłowe UBK Stężenie węzłowe UBK 100/200 Stężenie węzłowe UBK 150/100 Stężenie węzłowe UBK 150/150 Stężenie węzłowe UBK 150/200 Stężenie węzłowe UBK 200/100 Stężenie węzłowe UBK 200/150 Stężenie węzłowe UBK 200/200 Stężenie węzłowe UBK 250/100 Stężenie węzłowe UBK 250/150 Stężenie węzłowe UBK 250/200 Stężenie węzłowe UBK 300/100 Stężenie węzłowe UBK 300/200 Mocowanie w małym otworze rozety. L X Y L Y Ø42,4 47 X ,650 7,770 8,730 8,990 9,830 10,800 10,300 11,000 11,900 12,900 Stężenia poziome UBH Flex Stężenie poziome UBH Flex 150/150 Stężenie poziome UBH Flex 200/150 Stężenie poziome UBH Flex 200/200 Stężenie poziome UBH Flex 250/150 Stężenie poziome UBH Flex 250/200 Stężenie poziome UBH Flex 250/250 Stężenie poziome UBH Flex 300/150 Stężenie poziome UBH Flex 300/200 Stężenie poziome UBH Flex 300/250 Stężenie poziome UBH Flex 300/300 Do poziomego stężania wież. Stosowane również pod podestami UDI i UDG. L X Y L 10 L x50 Y X 49

50 PERI UP Easy Nr art Ciężar kg 9,520 10,800 12,200 13,700 Stężenia złączowe UBC Stężenie złączowe UBC 150/200 Stężenie złączowe UBC 200/200 Stężenie złączowe UBC 250/200 Stężenie złączowe UBC 300/200 Do zastosowań specjalnych. Mocowane do rur Ø 48 mm. L X Y L Ø48, Y X ,035 Zawieszka protokołu PERI UP Informuje o zakazie użytkowania nieodebranych rusztowań. Z możliwością włożenia protokołu odbioru rusztowań PERI UP i dopuszczenia ich do użytkowania.. 50

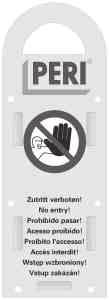

51 1-2: maintenance work 1.50 kn/m 3: paint/plaster work 2.00 kn/m 4-6: brickwork 2.00 kn/m 2007 PERI GmbH All Rights Reserved PERI UP Easy Nr art Ciężar kg 0,005 0,005 0,005 0,005 0,005 0,005 0,005 0,005 0,005 0,005 Protokoły PERI UP Protokół PERI UP D Protokół PERI UP EX Protokół PERI UP F Protokół PERI UP CDN Protokół PERI UP ES Protokół PERI UP PT Protokół PERI UP PL Protokół PERI UP CZ Protokół PERI UP TR Protokół PERI UP SK Włożony do zawieszki protokołu PERI UP. Uwaga Strona przednia: protokół montażu na potrzeby odbioru rusztowań. Strona tylna: protokół kontrolny. Inspection Record Inspection by qualified person only Important Any modifications made to the scaffold, e.g. removal of anchors, may only be carried out by the scaffolder. Date Time Signature Assembly Certificate To be completed by the supervisor Installation location Position Client Scaffolder Date Signature Working scaffold according to EN 12811, for Load Class kn/m 2 Width Class W W w 0.9 m W w 1.2 m W12-W24 w 1.2 m Handing-Over Certificate To be completed by the inspecting person Scaffold is no longer authorized for use: Date: Name Signature Date, Time Remarks 51

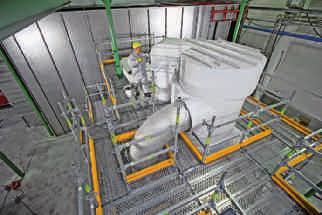

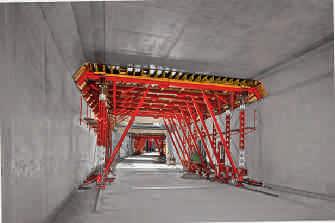

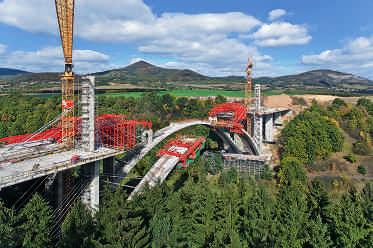

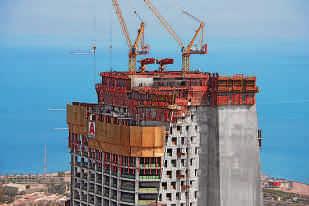

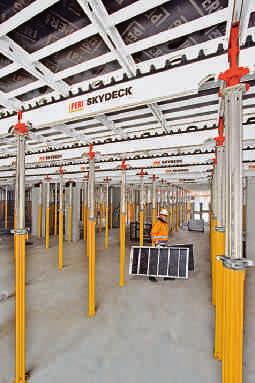

52 Optymalne rozwiązanie dla każdego projektu Deskowania ścienne Deskowania słupów Deskowania stropowe Systemy pomostów Deskowania mostowe Deskowania tunelowe Rusztowania podporowe Rusztowania zbrojarskie Rusztowania fasadowe Rusztowania przemysłowe Technika dostępu Namioty technologiczne Systemy zabezpieczeń Osprzęt uniwersalny Usługi serwisowe PL pl sm PERI GmbH PERI Polska Sp. z o.o. Deskowania Rusztowania Doradztwo techniczne ul. Stołeczna Płochocin tel.: fax: info@peri.com.pl
