Sprężarka przewoźna MOBILAIR M122 z profilem SIGMA wydajność 11,1 m³/min.

Transkrypt

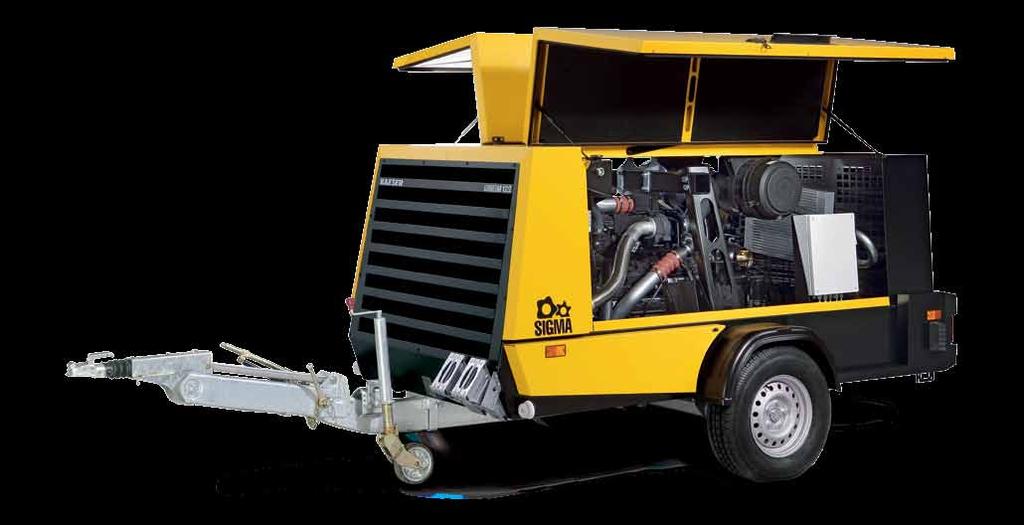

1 Sprężarka przewoźna MOBILAIR M122 z profilem SIGMA wydajność 11,1 m³/min

2 Made in Germany W Coburgu, w północnej Bawarii, bezpośrednio przy głównych zakładach KAESER KOMPRESSOREN, powstają wszystkie typy sprężarek przewoźnych serii MOBILAIR. Nowo wybudowany zakład imponuje zastosowaniem najnowocześniejszego wyposażenia technicznego. Zaliczają się do niego mi.in. certyfikowane stanowisko pomiaru hałasu, instalacja lakierni proszkowej, jak również efektywny system zarządzania produkcją. Przy minimalnej długości cyklu produkcyjnego, wysoko wykwalifikowani pracownicy wykonują zgodnie z indywidualnymi wymaganiami klienta nowoczesne sprężarki przewoźne różnych wielkości i w różnych wersjach wyposażenia. Uniwersalność zastosowania MOBILAIR M 122 znajdzie zastosowanie wszędzie tam, gdzie wymagana jest uniwersalność sprężarki. Sprężarkę zawsze można dokładnie dopasować do danego zastosowania. Do wersji wyposażenia zaliczane są m.in. komponenty oczyszczania, możliwość wyboru pomiędzy w całości ocynkowanym podwoziem z hamulcem najazdowym, z nieprzestawnym lub przestawnym dyszlem, z możliwością stacjonarnego wykorzystania na płozach lub nóżkach. MOBILAIR M 122 wydajna i uniwersalna Regulacja proporcjonalna z ręczną nastawą* Ręczny nastawnik na regulatorze proporcjonalnym pozwala na bezstopniową regulację ciśnienia, co przekłada się na podwyższenie elastyczności użycia sprężarki. *) dla wykonań 10 do 14 bar Oddzielne filtry dla silnika i sprężarki Optymalny dobór i rozdzielenie filtrów znacząco podwyższają ich niezawodność oraz wydłużają okres eksploatacji. W razie konieczności filtry można łatwo i szybko wymienić w miejscu pracy sprężarki. Łatwy transport M 122 jest standardowo wyposażony w całkowicie ocynkowane podwozie firmy Alko. Jego zaletą jest nie tylko długa żywotność, ale także łatwy transport. Nie jest wymagany samochód ciężarowy jako ciągnik. Rzut oka pod obudowę Silny i oszczędny zespół roboczy silnik Deutz i sprężarka śrubowa KAESER KOMPRESSOREN filtr w sprężarce filtr silnika blok śrubowy z profilem SIGMA komponenty uzdatniania (opcja) tłumik silnika, umieszczony wewnętrznie i zabezpieczony przed uszkodzeniem silnik wysokoprężny Wysokowydajna kombinacja, składająca się z oszczędnego, sterowanego elektronicznie silnika wysokoprężnego i bloku sprężarki śrubowej firmy KAESER KOMPRESSOREN z profilem SIGMA, umożliwia uzyskanie wysokiej wydajność przy zredukowanym zużyciu paliwa. MOBILAIR M 122 obsługuje bez dodatkowego tankowania pracę narzędzi i urządzeń w czasie całej zmiany. Chłodzony cieczą silnik Deutz spełnia przepisy i posiada certyfikat zgodny z dyrektywą spalinową EU 2004/26 (poziom IIIA) oraz USA-EPA (TIER III). Użytkownicy odnoszą korzyści nie tylko z powodu wysokiej jakości obu produktów, ale również ze względu na szeroką sieć serwisu KAESER KOMPRESSOREN i Deutz, która gwarantuje maksymalną dostępność urządzeń.

3 MOBILAIR M 122 do pracy w ekstremalnych warunkach Duży, przezroczysty zbiornik paliwa Pojemność zbiornika jest wystarczająca do pracy w ciągu całej zmiany. Komfortowym rozwiązaniem jest automatyczne wyłączanie przy zbyt niskim poziomie paliwa. Łatwa obsługa Na przejrzystej tablicy obsługi (opcjonalnie zamykanej pokrywą) wszystko jest czytelne dla użytkownika. Nadzór sprężarki i wyłączanie w przypadku zakłóceń następuje automatycznie. Dzięki manualnemu przełączaniu z bezciśnieniowego rozruchu na pracę pod obciążeniem start maszyny jest łagodny, nawet w niskich temperaturach otoczenia. Schowek na narzędzia Narzędzia i wyposażenie można umieścić w zintegrowanym schowku. Opcjonalnie dostępny jest kolejny schowek. Chłodne i czyste sprężone powietrze Sprężone powietrze jest schładzane do temperatury, która jest o 7 C wyższa od temperatury otoczenia. Montaż znajdującej się w opcji chłodnicy końcowej ułatwia odprowadzanie kondensatu, który jest odparowywany za pomocą gorących spalin silnika. Zamarznięcie zimą zostaje całkowicie wykluczone. Kombinacja filtrów Duże drzwi obudowy Sprężarki przewoźne M 122 są przyjazne użytkownikowi zarówno pod względem działania jak i obsługi. Ponad to wszystkie elementy obsługowe są łatwo dostępne przez duże drzwi w obudowie. Dla uzyskania zdefiniowanej jakości do chłodnicy końcowej i a odśrodkowego można przyłączyć specjalne komponenty służące do obróbki (np. kombinacje filtrów wykorzystywane do sanacji betonu zgodnie z ZTV-SIB). O stanie filtrów informuje w prosty i wyraźny sposób wskaźnik różnicy ciśnień. Zawór termostatyczny regulacji temperatury oleju Automatyczny zawór termostatyczny w M 122 pozwala na skrócenie czasu rozruchu, czyli szybkiego uzyskania optymalnej temperatury pracy. Chroni on także obwód smarowania sprężarki przed nadmiernym wytrącaniem kondensatu. To z kolei wpływa na długi okres wymiany oleju i wkładu a, jak też na przedłużony okres eksploatacji całej sprężarki. Temperatura otoczenia Wykonanie niskotemperaturowe pozwala na pracę przy mrozie do -25 C. Standardowa temperatura pracy wynosi -10 C do +50 C.

4 Warianty uzdatniania wariant A chłodne bez kondensatu chłodne sprężone powietrze bez kondensatu (100% nasycenia), do narzędzi pneumatycznych i wspomagania sprężarek stacjonarnych wariant F * chłodne bez kondensatu filtrowane filtr chłodne powietrze bez kondensatu (100% nasycenia), wolne od cząstek stałych zanieczyszczeń, technicznie bezolejowe zgodnie z ZTV-SIB wariant B ogrzane osuszone podgrzewanie zwrotne powietrze osuszone, ogrzane o min. 20 C, do pracy w warunkach poniżej 0 C i do pracy z długimi przewodami wariant G * ogrzane osuszone filtrowane filtr podgrzewanie zwrotne powietrze osuszone, ogrzane o min. 20 C, wolne od cząstek stałych zanieczyszczeń, technicznie bezolejowe zgodnie z ZTV-SIB świeże powietrze filtr świeżego neutralne zapachowo, świeże powietrze pobierane z oddzielnego szybkozłącza z oddzielnego przyłącza (do nabycia jedynie w połączeniu z opcją F lub G) W sprężarce MOBILAIR M 122 możliwe są także inne warianty uzdatniania. Chętnie je Państwu zaprezentujemy. *od 8,6 bar

5 wymiary wylot- chłodzenie wlot- chłodzenie 2105 Dane techniczne MOBILAIR 122 sprężarka 4-cylindrowy silnik wysokoprężny (chłodzony cieczą) urządzenie model wydajność m³/min nadciśnienie robocze bar marka typ moc znam. silnika kw prędkość obrotowa przy obciążeniu obr./min prędkość obrotowa na luzie obr./min zbiornik paliwa l waga całk. kg poziom hałasu db(a)* poziom hałasu **) db(a)** wylot M ,1 10,1 9,5 8,2 7,3 7 8, Deutz TCD 2012 L < x G¾ 1 x G1½ *) zgodnie z Dyrektywą 2000/14/EG- poziom 2, gwarantowany poziom mocy akustycznej **) Poziom ciśnienia akustycznego na powierzchni pomiarowej z ISO 3744, (r = 10 m)

6 Na całym świecie jak w domu KAESER KOMPRESSOREN, jako jeden z wiodących producentów sprężarek i dostawców systemów, jest obecny na całym świecie. W 100 krajach oddziały i fi rmy partnerskie gwarantują użytkownikom dostarczenie najnowocześniejszych, efektywnych oraz niezawodnych instalacji wytwarzających i uzdatniających sprężone powietrze. Doświadczeni pracownicy oferują szeroką pomoc także w opracowaniu indywidualnych energooszczędnych rozwiązań dla wszystkich dziedzin zastosowania. Światowa sieć informatyczna, obejmująca całą międzynarodowę grupę KAESER KOMPRESSOREN, pozwala, z każdego miejsca na kuli ziemskiej, na dostęp do rozwiązań tego systemowego dostawcy. Wykwalifikowana, także połączona siecią informatyczną, organizacja serwisowa KAESER KOMPRESSOREN gwarantuje najlepszy dostęp do wszystkich produktów fi rmy. KAESER KOMPRESSOREN Sp. z o.o. ul. Taneczna Warszawa Telefon (22) Fax (22) info.poland@kaeser.com P-5122PL/14 Zmiany techniczne zastrzeżone!
