MIKROPROCESOROWY REGULATOR TEMPERATURY KOTŁA C.O.
|
|
- Kinga Marcinkowska
- 7 lat temu
- Przeglądów:
Transkrypt

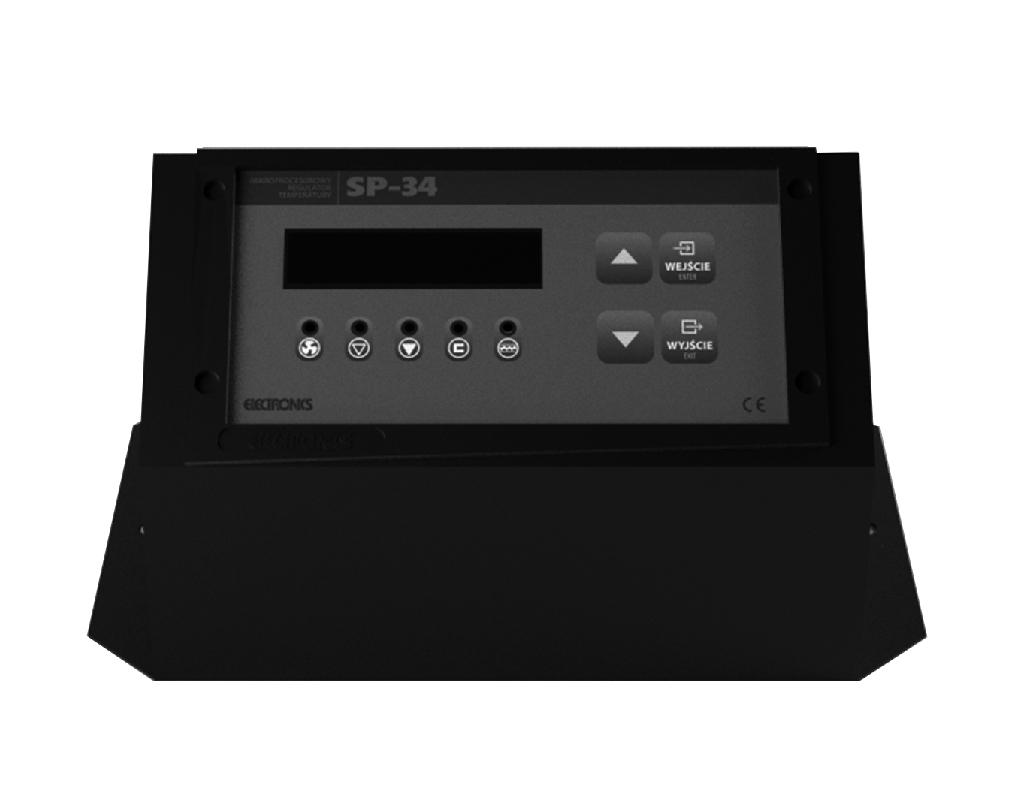

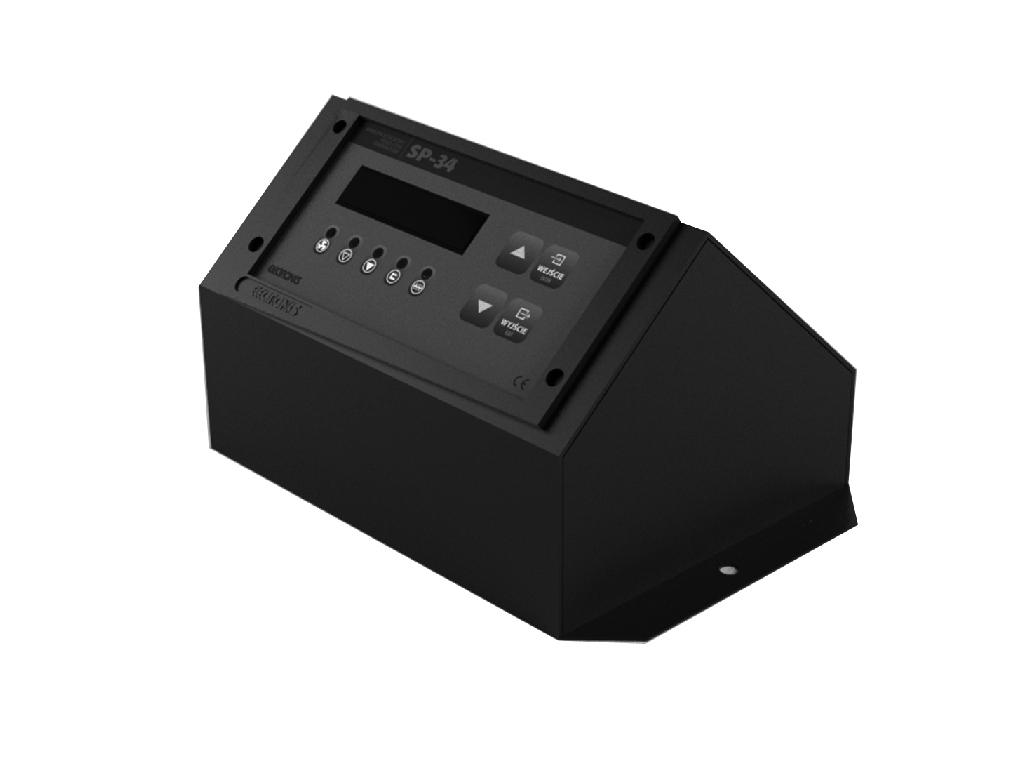

1 MIKROPROCESOROWY REGULATOR TEMPERATURY KOTŁA C.O. INSTRUKCJA OBSŁUGI
2 2 1. Opis panelu przednieg Widk regulatra wraz z zaznacznymi funkcjami Włączenie (przycisk WEJŚCIE przytrzymać 2 sek.) Wyświetlacz LCD. Kntrlki sygnalizacyjne. Przyciski umżliwiające sterwanie urządzeniem. Kntrlka sygnalizująca załączanie się nadmuchu. Kntrlka sygnalizujaca załączanie się pmpy C.O.. Kntrlka sygnalizująca załączenia sie pmpy C.W.U.. Kntrlka sygnalizująca załączenia sie pmpy pdłgwej. Kntrlka sygnalizująca załączenia się pdajnika.
3 3 2. Zastswanie Zadaniem urządzenia jest autmatyczne sterwanie nadmuchem w ktle C.O. i załączanie pmp: biegwej, wdy użytkwej, pmpy pdłgwej raz pmpy cyrkulacyjnej (pcja) w instalacji centralneg grzewania. Regulatr współpracuje z pdajnikiem szufladwym ktła. Prces sterwania realizwany jest pprzez kntrlę temperatury cieczy w ktle C.O.. Regulatr psiada dwa tryby: Tryb pracy (wtedy kiedy temperatura C.O. jest niższa niż zadana). Tryb pdtrzymania (wtedy kiedy temperatura C.O. jest równa lub wyższa niż zadana). Regulatr umżliwia utrzymanie zadanej temperatury wdy użytkwej, steruje pmpą pdłgwą raz utrzymuje temperaturę wewnątrz budynku. Regulatr wymaga zmiany ustawień ze względu na różnrdnść pału raz rdzaj ktła. Firma Electrnics nie pnsi dpwiedzialnści za błędne ustawienie regulatra. 3. Obsługa regulatra Żeby uruchmić regulatr należy przytrzymać przycisk WEJŚCIE. P włączeniu regulatra na wyświetlaczu widnieje strna główna, która przedstawia następujące infrmacje: Temp. C.O. uzyskaną raz zadaną. CO 22 C z 55 C Temp. C.W.U. uzyskaną raz zadaną. cwu 22 C z 45 C Z głównej strny mamy dstęp d szeregu funkcji, naciśnięcie klawisza ( ) spwduje wejście w tryb ustawiania temperatury C.O., klawiszami ( ) i ( )ustawiamy żądaną temperaturę. Z chwilą zejścia temperaturą pniżej 35C (--) i nacisnięciu przycisku wejście wyłączamy pmpę C.O.. Regulatr przechdzi w tryb letni tylk C.W.U.. Natmiast, kiedy jak pierwszy zstanie wciśnięty klawisz ( ) spwduje t wejście d ustawień temperatury C.W.U. klawiszami ( ) i ( )ustawiamy żądaną temperaturę. Z chwilą zejścia temperaturą pniżej 35C (--) i nacisnięciu przycisku wejście wyłączamy pmpę C.W.U.. Naciśnięcie przycisku WEJŚCIE pwduje zatwierdzenie wybraneg parametru, natmiast naciśnięcie przycisku WYJŚCIE pwduje wyjście i nie zapisanie wcześniej dknanych zmian ustawień. Naciśnięcie przycisku WEJŚCIE bez wcześniejszej regulacji temperatury C.O. lub C.W.U. pwduje
4 4 wejście d menu nastaw: Wszystkie parametry w menu nastaw ustawia się indywidualnie w zależnści d rdzaju instalacji, raz kalrycznści pału. PRACA RĘCZNA funkcja służy d rzpalania ktła, umżliwia niezależne załączanie wyjść regulatra dmuchawy, pdajnika raz bu pmp. praca ręczna dmuchawa Naciśnięcie przycisku WEJŚCIE włącza i wyłącza jedn z wyjść. Przyciskami ( ) i ( ) zmieniamy wyjścia które chcemy włączyć lub wyłączyć. Przyciskiem WYJŚCIE wracamy d menu nastaw. PAUZA W PODAWANIU funkcja służy d ustawienia czasu przerwy w pdawaniu paliwa przez pdajnik w trybie grzania. MOC DMUCHAWY funkcja służy d ustawienia siły z jaką dmuchawa ma tłczyć pwietrze na palenisk. pauza w pdawan pauza między pdawaniem 6m40s mc dmuchawy mc dmuchawy 70% PODTRZYMANIE PRACY PAUZA W PODTRZYMANIU funkcja pzwala ustawić czas przerwy pmiędzy załączaniem się dmuchawy i pdajnika w trybie pdtrzymania. OPÓŹNIENIE NADMUCHU funkcja ta pzwala wydłużyć czas pracy dmuchawy w stsunku d pdajnika w trybie pdtrzymania. pdtrzym. pracy pauza w pdtrzy pauza w pdtrzymaniu 20m00s pzn. nadmuchu pznienie nadmuchu 10sek
5 5 HISTEREZA CWU funkcja ta służy d histereza cwu ustawienia histerezy wdy użytkwej, plega na późnieniu załączania się temp. pmpy C.W.U. ustawiną ilść stpni histereza cwu 2 C 0 np: histereza 2C temperatura zadana 0 50C pmpa załączy się, gdy temperatura wdy użytkwej 0 spadnie d 48C. 0 PRIORYTET CO/CWU prirytetc/cwu PRIORYTET CWU załącza się pmpa prirytet: cwu C.W.U. i pracuje d siągnięcia zadanej temperatury. Gdy wda użytkwa siągnie zadaną temperaturę wyłącza się pmpa C.W.U., a załączają C.O. i pdłgwa. PRIORYTET CO w tym trybie wszystkie prirytet: pmpy zaczynają pracę, kiedy tempeco ratura na ktle siągnie 35C. Pmpa C.O. pracuje nieprzerwanie, a pmpy C.W.U. i pdłgwa wyłączą się kiedy temparatura djdzie d temperatury zadanej. W tym trybie temperatura C.W.U. nie mże być wyższa niż temperatura C.O.. CYRKULACJA + ZEGAR (pcja) cyrkulac. +zegar funkcja służy d ustawiania stref pracy i czasu załaczania sie pmpy cyrkulacyjnej w instalacji. Regulatr psiada dwie strefy t jest: pniedziałek-piątek raz sbta-niedziela. Z czeg każda strefa psiada trzy tryby czasu załączania. ZAŁĄCZANIE CYRKULACJI służy d włączania i wyłączania funkcji. załącz cyrkulacji zał
6 6 CYRKULACJA Pn-Pt / S-Ni pp0 06:30-07:30 pp1 13:00- : przyciskiem wejście wchdzimy w ustawienia stref czasu załaczania sn0 06:30-07:30 przyciskami ustawiamy strefę i psn1 13:00- : twierdzamy przyciskiem wejście, zaczyna pulswać parametr gdziny. Przyciskami ( ) ( ) ustawiamy parametr. W celu akceptacji i przejścia d następneg parametru naciskamy przycisk WEJŚCIE. Istnieje mżliwść wyłączenia strefy w tym wypadku należy czas wyłączenia pmpy ustawić pniżej czasu załączenia pmpy. USTAWIENIE ZEGARA p naciśnięciu przycisku WEJŚCIE wchdzimy w tryb ustawienia zegara. Przyciskami ( ) ( ) ustawiamy pulsujący parametr, a przyciskiem WEJŚCIE zatwierdzamy i przechdzimy d klejneg parametru. TRYB EKONOMICZNY (PI) plega na trybeknmiczny prcentwym zmniejszaniu przez regulatr pdawaneg paliwa. Im zmiana ilści temperatura bliższa temperaturze paliwa wył zadanej, tym pdajnik zmniejsza prcentw pdawanie paliwa. Zakres regulacji d 0C 5C, należy pamiętać, aby funkcję eknmiczną włączać stpniw zaczynając d 1C. Jeżeli kcił djdzie d zadanej temperatury (tryb pdtrzymania) mżemy ustawić 2C itd. Jeżeli w kńcu kcił nie będzie mógł djść d temperatury zadanej należy wrócić d pprzednieg ustawienia, czyli d ustawienia w którym kcił przeszedł w tryb pdtrzymania. Tryb eknmiczny należy uruchamiać wtedy kiedy regulatr zstanie ustawiny ptymalnie d warunków pracy, czyli rdzaju pału i instalacji. W pierwszej klejnści należy ustawić dpwiedni mc dmuchawy, należy pamiętać, że za duża mc spwduje żużlwanie się węgla, a za mała nie dpalny węgiel w ppielniku. Gdy nadmuch zstanie ustawiny, należy ustawić pdawanie paliwa. Pdawanie paliwa ustawiamy tak aby kcił był w stanie djść d zadanej przez nas temperatury.
7 7 OGRZEWANIE PODŁOGOWE OGRZEW. PODŁOGI regulatr psiada bsługę pmpy pdłgwej. Regulatr ten wypsażny jest w wyjście zasilające pmpę pdł- TEMP.22PODŁOGI C Z 35 C gwą raz czujnik temperatury który mntujemy na pwrcie instalacji pdłgwej. Instalacja pdłgwa wymaga również zainstalwania zawru trójdrżneg na wyjściu z ktła w celu graniczenia temperatury zasilania instalacji. Funkcja ta zapewnia dczyt i utrzymanie stałej temperatury instalacji pdłgwej. Wyłączenie funkcji dbywa się, tak jak dla pzstałych pmp (należy zejść pniżej temperatury minimalnej, wtedy na wyświetlaczu pjawią się dwie pzime kreski, akceptacja przyciskiem WEJŚCIE. Aby pnwnie uruchmić funkcję należy ustawić żądaną temperaturę i nacisnąć przycisk WEJŚCIE). 0 USTAWIENIA FABRYCZNE regulatr psiada zaprgramwane ustawienia, w każdej chwili mżemy d nich pwrócić. Jednak należy pamiętać, że zstaną utracne wszystkie własne ustawienia. 0 ustaw. fabryczne ustaw. fabryczne tak KONIEC PRACY wyłączenie regulatra kniec w celu pnwneg załączenia należy wcisnąć i przytrzymać przycisk WEJŚCIE. pracy kniec pracy tak USTAWIENIA INSTALACYJNE ustaw. instalacy CZAS WYGASZANIA funkcja służy czas wygaszania d ustawienia czasu który mierzny jest pniżej temperatury ustawinej w punkcie temperatura wygaszania. czas wygaszania 60 P upłynięciu ustawineg czasu regulatr kńczy pracę kmunikując brak paliwa. min
8 8 TEMPERATURA WYGASZANIA temp. wygaszania funkcja służy d ustawienia temperatury C.O. pniżej której zstaje temp. wygaszania dliczany czas ustawiny w punkcie 35 c czas wygaszania. Pniżej ustawinej temperatury i p upłynięciu czasu regulatr skńczy pracę kmunikując brak paliwa. Złe ustawienie tych dwóch parametrów mże być przyczyną wygaśnięcia w ktle pmim nie wypalenia się pału. RODZAJ SILNIKA NADMUCHU rdzaj silnika rdzaj silnika typ2 TYP1 - silniki regulwalne. TYP2 - silniki nieregulwalne. Regulatr jest urządzeniem uniwersalnym przystswanym d bsługi wszelkieg rdzaju nadmuchów dstępnych na rynku. Pdczas instalacji regulatra na ktle należy sprawdzić jakieg typu silnik psiada nasz nadmuch. Aby t sprawdzić mc dmuchawy ustawiamy na 30% p czym przestawiamy na 99%. Jeżeli nie zabserwujemy wzrstu brtu wentylatra, będzie t znaczył, że silnik nadmuchu jest nieregulwalny w tym przypadku rdzaj silnika nadmuchu ustawiamy na typ2. Firma Electrnics nie pnsi dpwiedzialnści za błędne ustawienie rdzaju silnika nadmuchu. Uszkdzenia z teg tytułu nie będą pdlegaly naprawie gwarancyjnej. ROZRUCH NADMUCHU funkcja ta rzruch nadmuch plega na ustawieniu 100% pracy mcy dmuchawy z parametrem czaswym rzruch nadmuchu (d 1 sek. d 5 sek.) który trzeba ze 1.0 sek. względu na czaswą utratę sprawnści wentylatra regulwać. Gdy zauważymy, że wentylatr pdczas startu pracuje nieprawidłw (nie mże wystartwać) należy zwiększyć czas rzruchu.
9 Instrukcja bługi 9 REGULATOR POKOJOWY d regulareg. pkjwy tra mżemy pdłączyć regulatr pkjwy. Steruje n pracą pmpy biereg. pkjwy gwej C.O.. Z regulatra pkjweg zał wychdzi kabel dwużyłwy, który należy pdpiąć d listwy mntażwej. Przy CO 50 c z 55C mntażu regulatra pkjweg d lis- cwu 45 c z 45C twy nie należy pdłączać żadnych zewnętrznych źródeł zasilania. Gdy funkcja jest włączna na wyświetlaczu (lewy górny róg) pjawi się strzałka. Nie należy włączać tej funkcji jeżeli regulatr pkjwy nie jest pdłączny d urządzenia. TEMPERATURA ŚLIMAKA funkcja ta temp. ślimaka zabezpiecza przed zapaleniem się paliwa w kszu ktła. Kiedy temperatura temp. na ślimaku wzrśnie pwyżej tempera- maxymalna ślimaka 60 c tury zadanej przez użytkwnika, pdajnik zacznie pdawać paliw przez 10 min. w celu nie dpuszczenia d zapalenia się paliwa w kszu ktła. 4. Dane techniczne Zakres regulacji temperatury C.O. 35C 80C. Zakres regulacji temperatury C.W.U. 35C 65C. Zakres regulacji temperatury pdłgwej 20C 55C. Regulacja nadmuchu. Praca przy temperaturze tczenia 0C 40C. Autmatycznie zachwanie ustawień przy zaniku napięcia zasilająceg. Wilgtnść względna pwietrza 95%. Klasa izlacji I. Zabezpieczenie elektryczne 8A. Regulatr wypsażny jest w funkcję zabezpieczającą kcił przed przegrzaniem. W przypadku wzrstu temperatury pwyżej 94C termstat autmatycznie rzłączy bwód wentylatra. Regulatr psiada funkcję pdtrzymania gnia, p siągnięciu przez kcił zadanej temperatury pwduje kreswe za-
10 10 łączanie nadmuchu wraz z jednczesnym pdawaniem paliwa przez pdajnik ślimakwy. 12. Regulatr psiada funkcję zapbiegającą przedwczesnemu zamarzaniu instalacji, w przypadku spadku temperatury pniżej 6C pmpa biegwa załącza się autmatycznie. 13. Regulatr psiada funkcję zapbiegającą zapaleniu się paliwa w pdajniku, (temperatura ślimaka) z chwilą kiedy, temperatura wzrśnie pwyżej zadanej, pdajnik zacznie pdawać paliw. Zapbiegnie t pważnemu uszkdzeniu pieca. 14. Regulatr wypsażny jest w drugi stpień zabezpieczenia (termstat awaryjny), który zabezpiecza kcił przed przegrzaniem. 5. Użytkwanie 1. Pdłączyć przewód zasilający pmpę C.O. i C.W.U. raz pdłgwą: a. d zacisku uziemienie żyłę żółt-zielną, b. d zacisku N żyłę klru niebieskieg, c. d zacisku L żyłę klru brązweg. 2. P pdłączeniu regulatra d sieci raz pdłączeniu pmp, regulatr gtwy jest d pracy. Należy pamiętać, że regulatr jest tylk wstępnie sknfigurwany. Regulatr należy dstswać d własnych ptrzeb. 3. Okresw należy sprawdzać stan techniczny regulatra. P wyknaniu pwyższych czynnści regulatr zapewnia: 1. Utrzymanie stałej ustawinej przez użytkwnika temperatury ktła C.O. przez autmatyczne pdawanie paliwa raz załączanie nadmuchu na palenisk. 2. Autmatyczne załączanie się pmpy biegwej C.O. i C.W.U. raz pgłgwej. 3. Samczynne wyłączenie się nadmuchu, pmp raz pdajnika p wyczerpaniu się zapasu pału w kszu. 4. Ciągły dczyt temperatur. 6. Kmunikaty błędów 0 Awaria urządzenia. 1 Awaria pamięci EEPROM. 2 Awaria czujnika temperatury C.O.
11 11 3 Awaria czujnika temperatury C.W.U. 4 Awaria czujnika ślimaka. 5 Awaria czujnika pmpy pdłgwej. 6 Za wyska temperatura C.O. 7 Za wyska temperatura ślimaka. 8 Za wyska temperatura C.W.U. 9 Brak paliwa. 10 Awaria pdajnika szuflady. 7. Wymiana bezpiecznika Aby wymienić bezpiecznik należy dłączyć przewód zasilający z gniazda sieciweg. 8. Zalecenia instalacyjne 1. Instalwanie regulatra pwierzyć sbie uprawninej. 2. Regulatr należy umieścić w miejscu uniemżliwiającym jeg nagrzewanie się d temperatury wyższej niż 40C. 3. Instalwanie przeprwadzić wg punktu 5 (Użytkwanie). 4. Urządzenie pwinn być instalwane i bsługiwane zgdnie z zasadami pstępwania z urządzeniami elektrycznymi. Regulatr nie mże być narażny na zalanie wdą raz na warunki pwdujące skraplanie się pary wdnej np. gwałtwne zmiany temperatury tczenia. 5. W przypadku nieprawidłwści w działaniu regulatra w pierwszej klejnści należy sprawdzić: bezpiecznik w przedniej części panelu, sprawdzić pewnść płączeń raz stan techniczny urządzeń współpracujących tj. dmuchawy, pmp raz pdajnika. Przywrócić regulatr d ustawień fabrycznych. 6. Kcił pwinien mieć zamntwane zawry zwrtne na biegach pmp C.O. i C.W.U. 7. Instalacja pdłgwa wymaga zainstalwania zawru trójdrżneg na wyjściu z ktła w celu graniczenia temperatury zasilania instalacji. UWAGA!!! Pdłączenie silnika nadmuchu i pmp biegwych dknywać tylk p dłączeniu regulatra z sieci 230V
12 12 9. Parametry elektryczne 1. Napięcie zasilania 2. Pbór mcy (bez bciążeń) 3. Zakres temperatur pracy 4. Obciążenie wyjść: nadmuch pmpy: C.O. C.W.U. cyrkulacyjna pdłgwa pdajnik max ~230V / 50Hz 2W 0C 40C 100W 100W 100W 100W 100W 100W 250W
13 13 Infrmacja pzbywaniu się urządzeń elektrycznych i elektrnicznych. Przedstawiny symbl umieszczny na prduktach lub dłącznej d nich dkumentacji infrmuje, że niesprawnych urządzeń elektrycznych lub elektrnicznych nie mżna wyrzucać razem z dpadami gspdarczymi. Prawidłwe pstępwanie w razie kniecznści utylizacji, pwtórneg użycia lub dzysku pdzespłów plega na przekazaniu urządzenia d wyspecjalizwaneg punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Prawidłwa utylizacja urządzenia umżliwia zachwanie cennych zasbów i uniknięcie negatywneg wpływu na zdrwie i śrdwisk. Szczegółwe infrmacje najbliższym punkcie zbiórki mżna uzyskać u władz lkalnych.
14 Prducent: Electrnics s.c. Paweł Wilgcki, Pitr Wilgckii ul. Mczydł 10a, Kraków Tel , fax
