Lodówki Ariston, Indesit serii NEW ARISTON 60 cm na przykładzie modelu BMBL1812F schematy okablowania, kody i znaczenie błędów (cz.
|
|
- Bożena Żukowska
- 7 lat temu
- Przeglądów:
Transkrypt
1 1 Lodówki riston, Indesit serii NEW RISTON 60 cm na przykładzie modelu ML1812F schematy okablowania, kody i znaczenie błędów (cz. 1) 1. Schematy okablowania lodówki Legenda O PT RH VZ R1, R2 TF TP IF LR S Zasilanie sieciowe Kompresor Przekaźnik startowy Kondensator rozruchowy Klixon (wyłącznik bimetaliczny) termoprotekcji Wentylator zamrażarki Elementy rozmrażania ezpiecznik termiczny Protektor termiczny Przełącznik drzwi lodówki (magnetic reed) Oświetlenie komory lodówki zujnik temperatury powietrza w komorze lodówki W3 W S LR IF RH PT c O m s VZ W2 W1 R2 TP TF R1

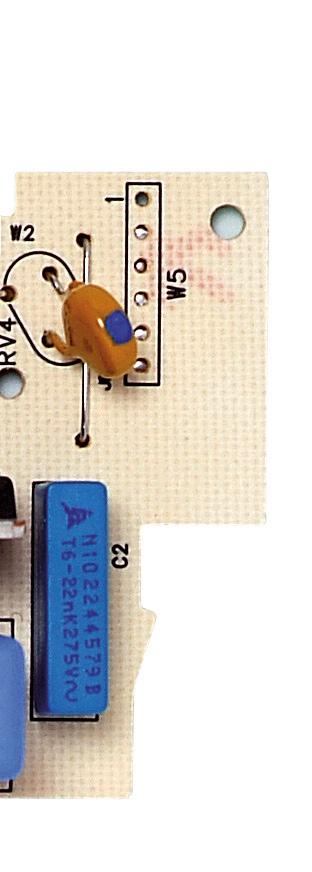

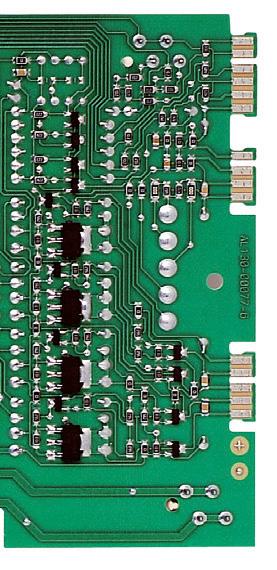

2 2 Schemat okablowania dla modeli ombi No Frost D E ezpiecznik termiczny Protektor termiczny Ewaporator (parownik) Wanienka ściekowa Wentylator zamrażalnika Schemat okablowania dla modeli Double Door No Frost D E ezpiecznik termiczny Protektor termiczny Ewaporator (parownik) Wanienka ściekowa Wentylator zamrażalnika ZŁĄZ W 1 W 2 W 3 ZUJNIKI OMI NO-FROST EZ IF DOULE DOOR NO-FROST

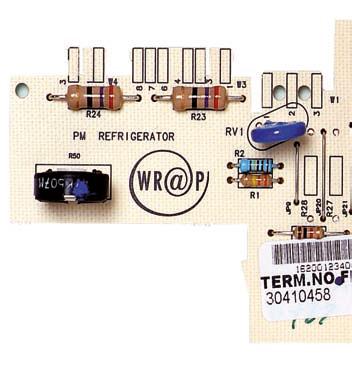

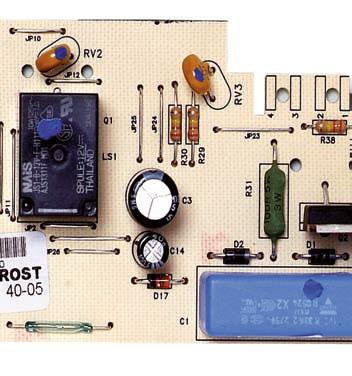

3 3 2. Pełny schemat okablowania panelu sterowania lodówki Legenda Zasilanie sieciowe O Kompresor PT Przekaźnik startowy Kondensator rozruchowy RH Klixon termoprotekcji E1 Solenoid elektrozaworu VZ Wentylator zamrażarki R1, R2 Elementy rozmrażania T1, T2 ezpiecznik termiczny IF Przełącznik drzwi lodówki / (magnetic reed) LR Oświetlenie komory lodówki VR Wentylator powietrza lodówki LZ Oświetlenie zamrażarki E2 Elektrozawór zmiennej temperatury komory V D1 PV D2 S UI S1 S2 S3 S4 Przełącznik próżniowy (sygnał niemierzalny) Przełącznik (On/Off) tłumienia zmian temperatury komory (J7 pin 1-3 zasilanie 100V, pin 4-5 otwarty / zamknięty przełącznik ograniczający reed) Pompa próżniowa Nawilżacz krokowy (12V sygnał niemierzalny) Linia szeregowa Karta interfejsu z mikrokontrolerem (J13 pin 3-4 zasilanie 12V, z odniesieniem do 220V, dlatego nie dotykać modułu) zujnik ewaporatora (lodówki dla modeli statycznych, zamrażarki dla modeli serii NF) zujnik powietrza lodówki zujnik powietrza zamrażarki zujnik powietrzny zmian temperatury w komorze o zmiennej temperaturze S S J12 S2 J11 S UI D J13 S J3 J4 PV J1 J8 J6 J2 J9 J5 J10 J c O m s VR IF VZ E1 LR RH E2 LZ R1 V D1 T1 T2 R2 PT
4 4 Schemat elektrozaworu dla komory zmiennej temperatury (Z) Kapilara 1: Lodówka lodówka Kapilara 2. Zamrażarka Kapilara 3: Komora specjalna + zamrażarka EV2 2 znaczniki Wlot gazu EV1 1 znacznik Schemat okablowania dla modeli ombi No Frost D E ezpiecznik temperaturowy ezpiecznik temperaturowy Ewaporator Wanienka ściekowa Wentylator zamrażarki MODELE ZŁĄZ STTI Z TOUH STTI Z UI LED NO-FROST Z EF TOUH NO-FROST EF UI LED J 1 J 2 J 3 J 4 J 5 J 6 J 7 IR (1-3) LMP. FR (4-6) LMP. FR (4-6) INT. FR (4-6) LMP. FR (4-6) EL. ROZMRŻ. EL. ROZMRŻ. WENTYL. ZMRŻ. WENTYL. ZMRŻ. (3-4) (5-6) (3-4) (5-6) J J J 10 J 11 J PRZEŁ. PRÓŻNIOWY PRZEŁ. PRÓŻNIOWY (5-6) (5-6) SOND POW. VS SOND POW. VS SOND POW. VS (3-4) (3-4) (3-4) J

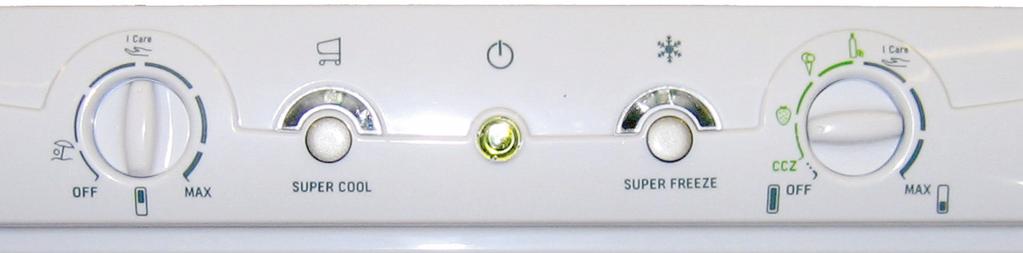

5 5 3. Sygnalizacja błędów za pomocą diod LED i sposoby rozwiązania zaistniałych problemów Legenda: 1 = LED 1; 2 = LED 2; 3 = LED Odczyt błędu wskazanego poprzez diody LED Diody LED na panelu sterowania (obsługi) zapalają się, aby zasygnalizować błąd (niesprawność), zgodnie z poniższą tabelą (dioda LED pozostaje zapalona aż do usunięcia nieprawidłowości) Tabela kodów błędów wskazywanych przez diody LED na panelu obsługi Sygnalizacja Kod błędu LED 1 LED 2 LED 3 F01 Off (wygaszona) łyska Off (wygaszona) F02 On (zapalona) łyska Off (wygaszona) F03 Off (wygaszona) łyska On (zapalona) F04 On (zapalona) łyska On (zapalona) F05 łyska łyska On (zapalona) F06 On (zapalona) łyska łyska F07 Off (wygaszona) łyska łyska F08 łyska łyska Off (wygaszona) F09 łyska łyska łyska F12 Off (wygaszona) Off (wygaszona) On (zapalona) F14 On (zapalona) Off (wygaszona) On (zapalona) F21 On (zapalona) On (zapalona) łyska F22 łyska On (zapalona) On (zapalona) F23 łyska On (zapalona) łyska F24 Off (wygaszona) On (zapalona) łyska F25 On (zapalona) Off (wygaszona) łyska błąd blokujący pracę lodówki błąd nie blokujący pracy lodówki
6 6 4. Kody błędów, ich znaczenie, prawdopodobne przyczyny i sugerowane działania naprawcze Kod błędu Przyczyna (opis błędu) Działania naprawcze F1 F2 Sklejenie się styków przekaźnika sprężarki Rozwarte styki przekaźnika sprężarki - Sprawdzić, czy nie ma wycieków wody, które mogą mieć wpływ na złącze J1 i powodować zwarcia odpowiednich kontaktów; - Sprawdzić listwę przyłączeniową silnika (możliwe problemy z powodu niewłaściwego połączenia, które mogą powodować zwarcia); - Wymienić silnik; - Sprawdzić poprawność (skuteczność) kontaktów złącza J1 na płycie - Sprawdzić na złączu przewodów J1 wartość impedancji między pinami (kontaktami) 3 i 2 pod kątem zgodności ze specyfikowaną wartością; - Upewnić się, że sprężarka nie została wyłączona z powodu przekroczenia temperatury (otwarty wyłącznik termiczny); - Wymienić silnik; F3 Uszkodzenie modułu zasilacza - Wymienić płytę zasilacza. F4 Wentylator zamrażarki nie działa - Sprawdzić poprawność (skuteczność) kontaktów złącza J6 na płycie - Sprawdzić na złączu przewodów J6 wartość impedancji między pinami (kontaktami) 2 i 1 pod kątem zgodności ze specyfikowaną wartością; - Sprawdzić prawidłowość podłączenia przewodów wentylatora zamrażarki w skrzynce przyłączeniowej zamrażarki; - Wymienić zespół wentylatora zamrażarki; F5 F6 F7 F8 Elektroniczny nawilżacz nie zamyka się / nie otwiera Zwarcie triaka sterującego elementem grzejnym rozmrażania (odszraniania) rak zasilania elementu grzejnego rozmrażania (odszraniania) Nieprawidłowe włączanie elektrozaworu - Sprawdzić poprawność (skuteczność) kontaktów złącza J3 na płycie - Sprawdzić poprawność (skuteczność) kontaktów nawilżacza elektronicznego zabezpieczonych pianką w systemie techniki bezszronowej MultiFlow; - Wymienić nawilżacz elektroniczny; - Sprawdzić poprawność (skuteczność) kontaktów złącza J6 na płycie - Sprawdzić na złączu przewodów J6 wartość impedancji między pinami (kontaktami) 3 i 4 pod kątem zgodności ze specyfikowaną wartością; - Sprawdzić połączenia elementów grzejnych rozmrażania i pod kątem występowania ewentualnych zwarć w skrzynce przyłączeniowej przewodów komory zamrażarki; - Wymienić element grzejny. - Wymienić płytę sterowania - Sprawdzić poprawność (skuteczność) kontaktów złącza J6 na płycie - Sprawdzić ciągłość (czy nie ma przerw) elementu grzewczego rozmrażania na kontaktach 3 i 4 złącza J6 i czy wartość impedancji jest zgodna ze specyfikowaną wartością; - Sprawdzić poprawność podłączenia grzałki rozmrażania i elementu grzejnego tacy ociekowej w skrzynce przyłączeniowej przewodów komory zamrażarki; - Sprawdzić poprawność wartości impedancji grzałki odmrażania na zaciskach elementu grzejnego; - Sprawdzić, czy bezpieczniki nie są przepalone; - Wymienić element grzejny rozmrażania (odszraniania); - Sprawdzić poprawność (skuteczność) kontaktów złącza J8 na płycie - Sprawdzić na złączu przewodów J8 wartość impedancji między pinami (kontaktami) 1 i 2 pod kątem zgodności ze specyfikowaną wartością; - Sprawdzić prawidłowość przełączania elektrozaworu podczas pracy sprężarki, sprawdzić, czy elektrozawór przełącza się, gdy chłodziarka jest wyłączona; - Wymienić elektrozawór;
7 7 Kod błędu Przyczyna (opis błędu) Działania naprawcze F9 F10 F12 łąd konfiguracji pliku (pamięć EEPROM nie jest zaprogramowana lub układ pamięci jest uszkodzony) Modele NO-FROST: Uszkodzony wyłącznik nawilżacza Modele Z STTI Z: uszkodzony drugi elektrozawór rak komunikacji między modułem wyświetlacza I płytą sterowania F14 Uszkodzona płyta zasilacza - Wymienić płytę zasilacza. F16 F17 Wentylator lodówki nie działa Pompa próżniowa nie pracuje - W trakcie produkcji wymienić płytę sterowania i układ pamięci EEPROM; - W przypadku wymiany płyty sterowania i pamięci EEPROM, sprawdzić prawidłowość zamontowania układu scalonego pamięci EEPROM w podstawce na płycie drukowanej. Modele NO-FROST: Uszkodzony włącznik nawilżacza - Sprawdzić skuteczność przewodzenia kontaktów złącza J7 na module - Sprawdzić skuteczność połączeń nawilżacza do złącza wewnątrz kanału powietrznego w komorze zmiennej temperatury lodówki; - Wymienić wyłącznik ON/OFF nawilżacza; Modele Z STTI: uszkodzony drugi elektrozawór - Sprawdzić skuteczność przewodzenia kontaktów złącza J5 na płycie - Sprawdzić impedancję na złączu J5 między kontaktami 1 i 2, czy jest ona zgodna ze specyfikowaną wartością; - Sprawdzić prawidłowość przełączania elektrozaworu podczas pracy sprężarki, sprawdzić czy elektrozawór przełącza się, gdy komora zmiennej temperatury jest wyłączona. - Wymienić elektrozawór; Przeprowadzić kontrolę. Dla interfejsu LED: - Sprawdzić skuteczność przewodzenia kontaktów złącza J13 na płycie - Sprawdzić ciągłość przewodzenia złącze J13 / moduł LED 5- i 7-drożne złącza; - Wymienić płytę główną; - Wymienić moduł wyświetlacza; Dla cyfrowego interfejsu Indesit i interfejsu LED riston w urządzeniach z Z i/lub systemem Ever Fresh: - Sprawdzić skuteczność przewodzenia kontaktów złącza J13 na płycie - Sprawdzić ciągłość przewodzenia złącze J13 / interfejs złącze 4-kontaktowe; - Wymienić płytę główną; - Wymienić moduł wyświetlacza; Dla interfejsu dotykowego Touch: - Sprawdzić skuteczność przewodzenia kontaktów złącza J13 na płycie - Sprawdzić ciągłość przewodzenia złącze J13 / interfejs złącze 4-kontaktowe; - Sprawdzić ciągłość przewodzenia złącze J13 / złącze wewnątrz panelu - Sprawdzić ciągłość przewodzenia między złączem wewnątrz panelu sterowania a interfejsem złącza 4-kontaktowego; - Wymienić płytę główną; - Wymienić moduł wyświetlacza. - Sprawdzić skuteczność przewodzenia kontaktów złącza J2 na płycie - Sprawdzić impedancję na złączu J2 między kontaktami 3 i 1, czy jest ona zgodna ze specyfikowaną wartością; - Sprawdzić poprawność połączeń wentylatora lodówki wewnątrz komory chłodziarki; - Wymienić zespół wentylatora lodówki; - Sprawdzić skuteczność przewodzenia kontaktów złącza J4 na płycie - Sprawdzić impedancję na złączu J4 między kontaktami 1 i 2, czy jest ona zgodna ze specyfikowaną wartością; - Wymienić pompę próżniową;
8 8 Kod błędu Przyczyna (opis błędu) Działania naprawcze F20 Lampa lodówki nie włącza się F21 zujnik NT otoczenia UI F22 F23 F24 F25 F26 Układ czujnika NT powietrza w lodówce rozwarty / zwarty Układ czujnika NT parownika lodówki rozwarty / zwarty Układ czujnika NT powietrza zamrażarki rozwarty / zwarty Układ czujnika NT parownika zamrażarki rozwarty / zwarty Układ czujnika NT Z rozwarty / zwarty - Sprawdzić skuteczność przewodzenia kontaktów złącza J2 na płycie - Sprawdzić impedancję na złączu J2 między kontaktami 4 i 6, czy jest ona zgodna ze specyfikowaną wartością; - Wymienić lampę; - Sprawdzić skuteczność przewodzenia kontaktów złącza J11 na płycie - Sprawdzić czujnik NT, aby upewnić się, że impedancja między kontaktami 3 i 4 złącza J11 jest zgodna z tabelą korelacji temperatury (również podgrzewając - Sprawdzić skuteczność przewodzenia kontaktów złącza J11 na module - Sprawdzić czujnik NT, aby upewnić się, że impedancja między kontaktami 1 i 2 złącza J11 jest zgodna z tabelą korelacji temperatury (również podgrzewając - Sprawdzić skuteczność przewodzenia kontaktów złącza J11 na module - Sprawdzić czujnik NT, aby upewnić się, że impedancja między kontaktami 5 i 6 złącza J11 jest zgodna z tabelą korelacji temperatury (również podgrzewając - Sprawdzić skuteczność przewodzenia kontaktów złącza J11 na module - Sprawdzić czujnik NT, aby upewnić się, że impedancja między kontaktami 1 i 2 złącza J11 jest zgodna z tabelą korelacji temperatury (również podgrzewając - Sprawdzić skuteczność przewodzenia kontaktów złącza J12 na module - Sprawdzić czujnik NT, aby upewnić się, że impedancja między kontaktami 3 i 4 złącza J11 jest zgodna z tabelą korelacji temperatury (również podgrzewając F28 Moduł wyświetlacza nie pracuje - Wymienić moduł dotykowego wyświetlacza Touch display F40 Przycisk [ ON/OFF ] nie działa - Wymienić moduł dotykowego wyświetlacza Touch display F41 Przycisk [ I are ] nie działa - Wymienić moduł dotykowego wyświetlacza Touch display F42 Przycisk [ Holiday ] nie działa - Wymienić moduł dotykowego wyświetlacza Touch display F43 Przycisk [ IE PRTY ] - Wymienić moduł dotykowego wyświetlacza Touch display F44 Przycisk [ Ever Fresh ] - Wymienić moduł dotykowego wyświetlacza Touch display F45 Przycisk [ Super Freeze ] - Wymienić moduł dotykowego wyświetlacza Touch display F46 Przycisk [ Super ool ] - Wymienić moduł dotykowego wyświetlacza Touch display F47 Przycisk [ larm ] - Wymienić moduł dotykowego wyświetlacza Touch display F49 Przycisk [ FRIDGE + ] - Wymienić moduł dotykowego wyświetlacza Touch display F50 Przycisk [ FRIDGE ] - Wymienić moduł dotykowego wyświetlacza Touch display F51 Przycisk [ Z ] - Wymienić moduł dotykowego wyświetlacza Touch display F52 Przycisk [ FREEZER + ] - Wymienić moduł dotykowego wyświetlacza Touch display F53 Przycisk [ FREEZER - ] - Wymienić moduł dotykowego wyświetlacza Touch display

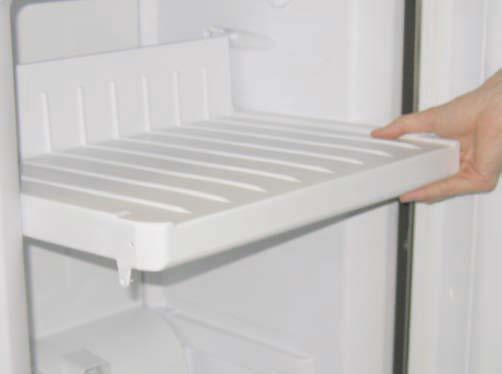

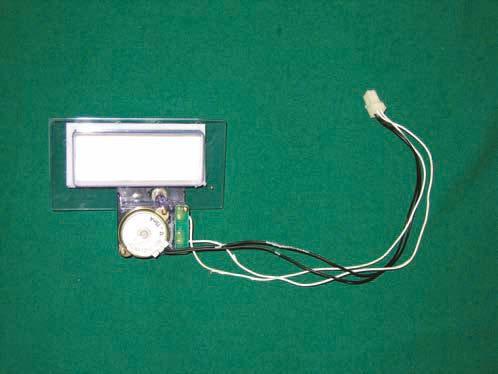

9 9 5. Sposoby usuwania typowych usterek Opis błędu Działania diagnostyczne i naprawcze Nie włącza się - Sprawdzić napięcie zasilające w gniazdku sieciowym. - Sprawdzić sieciowy kabel przyłączeniowy. Sprężarka nie uruchamia się - Sprawdzić ciągłość przewodzenia uzwojeń. - Sprawdzić pracę przekaźnika Klixon (wyłącznika bimetalowego). - Uszkodzona płyta sterowania. - Urządzenie jest ustawione w pozycji wyłączonej. Sprężarka pracuje, ale temperatura wewnątrz chłodziarki nie zmniejsza się - Sprężarka jest zimna sprawdzić ilość środka chłodzącego. - Sprężarka jest bardzo gorąca sprawdzić ścieżkę obiegu oleju lub środka chłodzącego, czy nie jest zablokowana. - Sprawdzić, czy sprężarka nie jest uszkodzona. Nie można uruchomić sprężarki - Uszkodzony przekaźnik klixon. - Uszkodzony kompresor. - Za niskie napięcie sieciowe. Woda pod szufladami - Zablokowany otwór spustowy. - Pojemnik chłodniczy lub papier opakowaniowy dotyka ścian lodówki. Woda na podłodze - Pęknięty pojemnik na skropliny kondensacji. - Rurka spustowa wody nieprawidłowo ustawiona. - Pojemnik na skropliny kondensacji nie ma kontaktu z kompresorem. Sprężarka nie zatrzymuje pracy - Uszkodzony termostat. - Nieprawidłowo ustawiony termostat. - Nieodpowiednia instalacja elektryczna przekaźnika klixon. - Uszkodzone zamknięcie drzwi. - Obieg chłodniczy niewystarczająco naładowany lub zablokowany. Sprężarka nie uruchamia się - Uszkodzony kompresor. - Sprawdzić termostat / płytę sterowania. iągły dźwięk sygnalizujący otwarte drzwi Od czasu do czasu wyłącza się wyświetlacz Dla modeli No-Frost : komory nie są bardzo schłodzone Dla modeli No-Frost : komora lodówki nie jest dostatecznie schłodzona Dla modeli No-Frost : komora lodówki jest za bardzo schłodzona produkty są prawie zmrożone - rak magnesu w drzwiach. - Uszkodzona płyta sterowania. - Drzwi są zniekształcone. - Sprawdzić przewody okablowania wyświetlacza. - Sprawdzić moduł wyświetlacza. - ewka parownika zatkana lodem. - Sprawdzić bezpiecznik termiczny. - Sprawdzić elementy grzejne. - Zasysane jest schłodzone powietrze przez silnik wentylatora. - Utworzyła się warstwa lodu pomiędzy przedziałem: komora lodówki komora zamrażarki. - Sprawdzić czujniki temperatury. - Nawilżacz nie jest prawidłowo zamknięty. Nawil acz urz¹dzenie do utrzymywania okreœlonego poziomu wilgotnoœci wewn¹trz ch³odziarki Komora o zmiennej temperaturze panel separatora iąg dalszy w następnym numerze }
