1 hłodziarko - zamrażarki Electrolux z elektronicznym sterowaniem ERF2021 harakterystyka chłodziarko - zamrażarki firmy Electrolux z funkcją częściowego o Frost oraz z modułem sterowania ERF Informacje wstępne iniejsze opracowanie dotyczy urządzeń chłodniczych, chłodziarko - zamrażarek z funkcją częściowego o Frost z elektronicznym modułem sterowania ERF2021, produkowanych w fabryce na Węgrzech w miejscowości yiregyhaza. Modele z tej serii posiadają następujące cechy charakterystyczne: - funkcja częściowego o Frost (zamrażarka O FROT, chłodziarka statyczna) - urządzenia wolnostojące - jedna sprężarka - moduł elektronicznego sterowania (sterowanie typ ERF2021) - wyświetlacz ciekłokrystaliczny (LD) Urządzenia (BFF 340 i BFF 380) oznaczone są następującymi numerami P: Tabela 1 P Model Firma handlowa AB3450 Arthur Martin Electrolux EB3450 Electrolux ZB3450 Zanusssi Electrolux /40800 Privileg ZK3406 Zanker EB3850 Electrolux ZB3850 Zanusssi Electrolux /40801 Privileg ZK3806 Zanker komorze chłodziarki przez użytkownika, kiedy temperatura otoczenia jest niska. A B D Elementy sterujące znajdują się w panelu obsługi chłodziarki. Elektroniczny moduł sterowania - ERF2021. Zespół wyświetlacza jest z serii ERF2000 (wyświetlacz ciekłokrystaliczny LD). Z uwagi na fakt, że jest to urządzenie tylko z jedną sprężarką, nie ma możliwości odłączenia samej chłodziarki lub samej zamrażarki. Temperatura może być regulowana w zakresach: od +8 do +2 w komorze chłodziarki, od -16 do -22 w komorze zamrażarki. Wyświetlacz ciekłokrystaliczny LD wskazuje temperaturę w obu komorach, jak również temperaturę otoczenia. Urządzenie ma następujące funkcje: szybkie zamrażanie szybkie chłodzenie alarm, w przypadku przekroczenia temperatury w zamrażarce W komorze chłodziarki znajduje się grzałka kompensacyjna, sterowana automatycznie przez moduł sterowania i nie jest konieczna regulacja temperatury ustawionej w Rys. 1 - widok chłodziarki z zaznaczonymi komorami Urządzenie posiada następujące strefy chłodnicze: komora zamrażarki (freezer) komora chłodziarki (cooler) Układ parowania składa się: z parownika (komora zamrażarki) z parownika rurkowego (komora chłodziarki) Objaśnienie oznaczeń na rysunku 1 powyżej: A Panel obsługi użytkownika B Komora chłodziarki (cooler) Parownik zamrażarki (cold module)

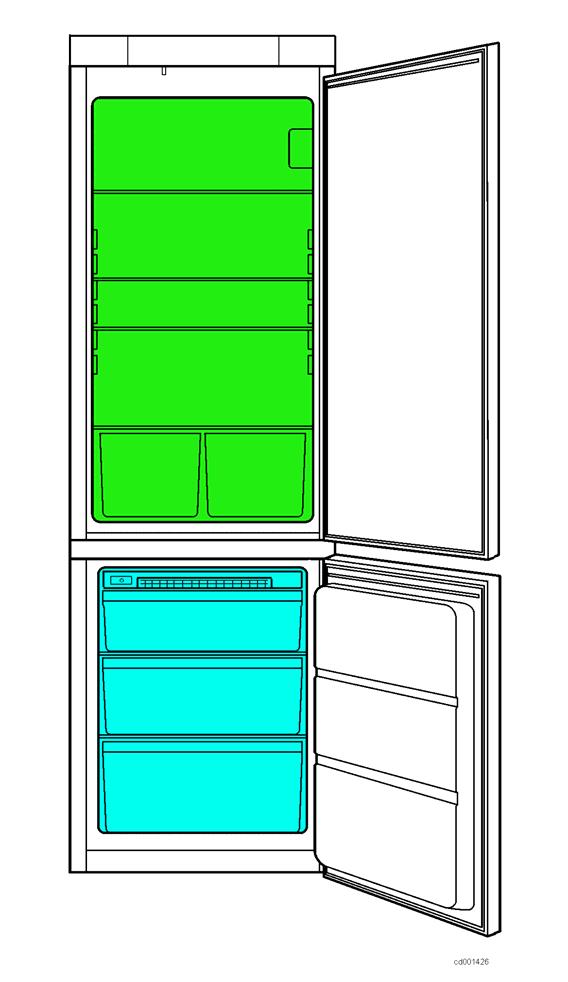

2 hłodziarko - zamrażarki Electrolux z elektronicznym sterowaniem ERF2021 D Komora zamrażarki (Freezer o Frost) 2. yrkulacja powietrza W przypadku urządzenia chłodniczego o Frost komora chłodziarki i komora zamrażarki są połączone razem. Inaczej jest to w urządzeniu z funkcją częściowego o Frost, komora chłodziarki i komora zamrażarki są fizycznie oddzielone (rysunek 2 w kolumnie obok). Parownik chłodzi tylko komorę zamrażarki, natomiast parownik rurkowy chłodzi tylko komorę chłodziarki. Zimne powietrze wytwarzane przez parownik znajdujący się w komorze zamrażarki jest rozdzielane przez wentylator, który umieszczony jest za modułem parownika Jeśli drzwi komory zamrażarki zostaną otwarte, wentylator zatrzyma się. Aby zasymulować stan zamkniętych drzwi, należy nacisnąć przycisk drzwi zamrażarki. yrkulacja powietrza 3. Układ chłodniczy chłodziarko - zamrażarki a rysunku 3 poniżej pokazany jest schemat blokowy układu chłodniczego chłodziarko - zamrażarki, w skład której wchodzą: sprężarka, kondensator (skraplacz), wężownica zabezpieczenia kondensacyjnego, filtr odwadniający, rurka kapilarna, parownik rurkowy (komora chłodziarki) oraz wymiennik ciepła. Rys. 3 - schemat blokowy układu chłodzenia Rys. 2 - widok obiegu powietrza parownik rurkowy (komora chłodziarki) skraplacz wężownica zabezpieczenia kondensacyjnego parownik (komora zamrażarki) sprężarka rurka kapilarna filtr odwadniający wymiennik ciepła

3 hłodziarko - zamrażarki Electrolux z elektronicznym sterowaniem ERF chemat układu połączeń chłodziarki e chemat blokowy połączeń elektrycznych z modułem sterowania ERF 2021 e c ERF 2021 J1 J2 J4 J3 e c c b e d AUX MAI a c b Rys. 4 Oznaczenie Opis 2 prężarka 5 Zabezpieczenie sprężarki 9 Grzałka odmrażająca 10 Grzałka kompensacyjna 13 Oświetlenie 15 Włącznik drzwi - komora chłodziarki 16 Włącznik drzwi - komora zamrażarki 24 Wentylator 26 Wyłącznik termiczny +40 o (zabezpieczający przed przegrzaniem 27 Wyłącznik termiczny +8 o (odmrażający) 28 Kondensator rozruchowy (tylko w modelach, w których jest przewidziany) 41 Moduł sterowania 56 zujnik temperatury powietrza w komorze chłodziarki (kolor przewodu: brązowy) 57 zujnik temperatury powietrza w komorze zamrażarki (kolor przewodu: biały) a żółto-zielony b brązowy c niebieski d biały e czarny

4 hłodziarko - zamrażarki Electrolux z elektronicznym sterowaniem ERF chemat funkcjonalny chłodziarki L chemat funkcjonalny (sprawdzić schemat dla każdego modelu osobno) AUX MAI PT 26 Rys. 5 Oznaczenie Opis 2 prężarka 5 Układ zabezpieczenia sprężarki 9 Grzałka rozmrażająca 13 Oświetlenie 15 Włącznik drzwi - komora chłodziarki 16 Włącznik drzwi - komora zamrażarki 24 Wentylator 26 Wyłącznik termiczny +40 o (zabezpieczenie przed przegrzaniem) 27 Wyłącznik termiczny +8 o (rozmrażający) 28 Kondensator rozruchowy (tylko w modelach, w których jest przewidziany) 41 Układ sterowania 6. Opis podzespołów chłodziarki Panel obsługi użytkownika 6.1. ontrol panel Panel obsługi użytkownika Freezer MAX min TEMP. MODE MAX min FRIDGE F F Rys. 6

5 hłodziarko - zamrażarki Electrolux z elektronicznym sterowaniem ERF2021 Oznaczenie A B D E F Opis Przycisk O/OFF Pokrętło regulacji temperatury w komorze zamrażarki Przycisk wyświetlania temperatury Wyświetlacz temperatury i funkcji Przycisk uruchamiania funkcji (Reset alarmu temperatury w komorze zamrażarki) Pokrętło regulacji temperatury w komorze chłodziarki Oznaczenie Opis 1 Piktogram temperatury otoczenia 2 Piktogram komory chłodziarki 3 Piktogram komory zamrażarki 4 Wskaźnik temperatury w komorze chłodziarki (symbol - lub +) 5 Funkcja UPER (szybkie zamrażanie) 6 Piktogram alarmu temperatury w zamrażarce 7 Funkcja HOPPIG (szybkie chłodzenie) Elektroniczne moduły sterowania Moduł elektronicznego sterowania składa się z układu elektroniki ERF 2021 oraz wyświetlacza ERF fot. 7. Oba moduły są połączone za pomocy płaskiego przewodu, dlatego występują jako osobne części zamienne Rys. 7 Rys. 8

6 hłodziarko - zamrażarki Electrolux z elektronicznym sterowaniem ERF Płyta modułu sterowania - struktura złączy Płyta sterowania ERF2021 (widok od strony elementów) J1 J2 J4 J3 J6 J7 J5 Rys J1 Rys przewód fazowy 2. sprężarka 3. przewód zerowy 4. niepodłączony 5. grzałka wyrównawcza J2 Rys. 9_1 1. zasilanie wentylatora 2. przewód zerowy 3. przewód zerowy grzałki rozmrażającej 4. zasilanie grzałki rozmarażającej 4321 J2 Rys. 9_2 1. niepodłączony 2. niepodłączony 3. włącznik drzwiczek zamrażarki 4. włącznik drzwiczek zamrażarki J3 Rys. 9_3 1. czujnik temperatury wewnątrz chłodziarki 2. czujnik temperatury wewnątrz chłodziarki 3. niepodłączony 4. niepodłączony 5. czujnik temperatury wewnątrz zamrażarki 6. czujnik temperatury wewnątrz zamrażarki J6 Rys. 9_4 1. niepodłączony 2. niepodłączony 3. niepodłączony 4. niepodłączony

7 hłodziarko - zamrażarki Electrolux z elektronicznym sterowaniem ERF Wyświetlacz ERF 2000 Wygląd 6.2.b. płyty Display wyświetlacza board ERF2000 ERF2000 LD T1 W2 POT1 W3 W1 POT2 W4 Tabela 2 - wyświetlacz ERF rys. 10 Oznaczenie Opis W1 przycisk aktywacji funkcji W2 przycisk O/OFF W3 przycisk do wyświetlania temperatury W4 kontaktron (opcjonalnie) LD wyświetlacz ciekłokrystaliczny POT1 regualacja temperatury w zamrażarce POT2 regualacja temperatury w chłodziarce T1 czujnik temperatury otoczenia 4 Rys. 10 Komory chłodziarki i zamrażarki Komory chłodziarki i zamrażarki B Tabela 3 - komory chłodziarki i zamrażarki- rys. 11 Oznaczenia Opis A czujnik temperatury w chłodziarce B czujnik temperatury w zamrażarce czujnik temperatury otoczenia 1 grzałka wyrównująca 2 magnes drzwiczek chłodziarki 3 styk kontaktronu płyty wyświetlacza 4 przycisk drzwiczek chłodziarki 5 przycisk drzwiczek zamrażarki 1 5 A Rys. 11

8 hłodziarko - zamrażarki Electrolux z elektronicznym sterowaniem ERF Rys wyłączniki termiczne 7 - wentylator parownika 8 - grzałka rozmrażająca parownika zujniki temperatury Temperatura w komorze chłodziarki, zamrażarki oraz temperatura otoczenia są mierzone przez 3 czujniki T: czujnik temperatury powietrza chłodziarki A (znajduje się w chłodziarce) czujnik temperatury powietrza zamrażarki B (znajduje się w zamrażarce) czujnik temperatury otoczenia (w module elektroniki wyświetlacza) Przewody czujników A i B wewnątrz obudowy są zabezpieczone i obłożone otuliną specjalnej pianki, dlatego części te nie podlegają wymianie zujnik jest częścią płyty elektroniki wyświetlacza. Uwaga: zujnik temperatury zamrażarki B nie jest używany do sterowania urządzeniem tylko do wskazywania temperatury w komorze zamrażarki Przycisk drzwi Rozmrażanie parownika układu jest sterowane z modułu elektroniki i zależy od częstotliwości otwierania drzwi komory chłodziarki i zamrażarki. Wykrywanie otwartych drzwi odbywa się za pomocą: wyłącznika magnetycznego (kontaktronu) do kontrolowania drzwi chłodziarki (znajdującego się na module wyświetlacza). w przycisku do kontrolowania drzwi komory zamrażarki (znajdującego się po lewej stronie modułu parownika). Magnetyczny przełącznik do kontrolowania drzwi chłodziarki jest aktywowany magnesem znajdującym się wewnątrz drzwi chłodziarki (fot. 13 na następnej stronie). Uwaga: Przycisk drzwi chłodziarki znajduje się pod panelem obsługi chłodziarki i steruje tylko włączaniem i wyłączaniem oświetlenia komory chłodziarki Grzałka kompensacyjna Grzałka kompensacyjna uruchamiana jest po otrzymaniu sygnału z układu sterowania. Warunki pracy tej grzałki uzależnione są od temperatury otoczenia, jak rów-

9 hłodziarko - zamrażarki Electrolux z elektronicznym sterowaniem ERF wyłącznik bezpieczeństwa (kolor przewodu: czarny - biały) przycisk drzwi chłodziarki Tabela 4 - Warunki pracy wyłącznika termicznego Rodzaj ochronnego Temperatura włączenia wyłącznika termicznego rozłączenie załączenie Rozmrażanie +8-5 Wyłącznik bezpieczeństwa Komora sprężarki Fot. 13 A A - puszka przyłączeniowa B - sprężarka przycisk drzwi zamrażarki B Fot. 14 nież od panującej temperatury w obu komorach. Grzałka kompensacyjna jest zasilana, tylko wtedy, gdy ustawiona jest funkcja UPER. Obudowa grzałki wyrównawczej jest wewnątrz wypełniona pianką. Dlatego nie można jej wymieniać. Przewody grzałki kompensacyjnej są podłączone do zacisków sprężarki. Grzałka kompensacyjna zasilana jest napięciem 240V i posiada następujące parametry: moc 16W oraz wartość rezystancji równą 3,6kΩ Wentylator zespołu parownika Wentylator znajduje się za modułem parownika. Powietrze jest zasysane przez wentylator. Jeśli wentylator został wymieniony, należy sprawdzić, czy powietrze jest wydmuchiwane w dół zamrażarki. Wentylator posiada następujące parametry: jest zasilany napięciem 240V i ma moc 3,1W, a prędkość obrotową 2000 obrotów/minutę. Jeśli drzwi komory zamrażarki zostaną otwarte, wentylator zatrzyma się. Aby dokonać symulacji stanu zamkniętych drzwi, należy nacisnąć przycisk drzwi zamrażarki Grzałka rozmrażająca Grzałka rozmrażająca służy do rozmrożenia lodu gromadzącego się na zespole parownika. Grzałka zasilana jest napięciem 240V i ma moc 235W oraz rezystancję 245Ω Wyłączniki termiczne Wyłączniki termiczne stykają się bezpośrednio z zespołem parownika. Odłączają grzałkę rozmrażającą odpowiednio w następujących przypadkach: +8 - wyłącznik systemu rozmrażania (kolor przewodu: czarny - niebieski) Rys widok komory sprężarki Złącza wszelkich połączeń znajdują się w komorze sprężarki w specjalnej puszce - fot. 16 Fot widok złączy 7. Funkcjonowanie urządzenia Praca urządzenia w trybie zwykłym Przed przystąpieniem do czynności serwisowych odłączyć urządzenie od zasilania. Jeżeli podczas pierwszego uruchomienia w komorze zamrażarki panuje temperatura powyżej 10, urządzenie działa w trybie testowym (ustawienie fabryczne), maksymalnie ok. 1,5 godziny. W tym czasie nie należy przeprowadzać testów funkcji urządzenia, ponieważ odbiorniki są uruchamiane tylko do wewnętrznej kontroli (sprężarka, wentylator i grzałki). Kiedy urządzenie jest wyłączone (OFF): sprężarka jest wyłączona wyświetlacz jest wyłączony

10 hłodziarko - zamrażarki Electrolux z elektronicznym sterowaniem ERF2021 Po naciśnięciu przycisku O/OFF na wyświetlaczu pojawią się następujące wskazania: temperatura otoczenia z przyporządkowanym piktogramem znak + czerwone tło wyświetlacza alarm temperatury komory zamrażarki (aktywowany brzęczyk). Aby wyłączyć brzęczyk, należy nacisnąć przycisk do aktywacji funkcji. Pokrętła regulacji temperatury w komorze chłodziarki i zamrażarki należy ustawić na następujących wartościach: około +5 w chłodziarce około -18 w zamrażarce W urządzeniach typu O FROT, dzięki cyrkulacji powietrza wilgoć wewnątrz komory zamrażarki odkłada się na zespole parownika, zapobiegając w ten sposób tworzeniu się szronu na produktach żywnościowych. Podczas normalnego czasu działania moduł sterowania elektroniki zasila układ elektryczny sprężarki (2) i wentylatora (24). Wentylator i sprężarka funkcjonują niezależnie od siebie (wentylator włącza się tylko wtedy, kiedy sprężarka pracuje). Wentylator jest wyłączany z 2-minutowym opóźnieniem w stosunku do sprężarki. Przy normalnej częstotliwości otwierania drzwi czas działania odpowiadający przerwom pomiędzy kolejnymi fazami rozmrażania wynosi około 14 godzin (może on wynosić do 72 godzin, jeżeli drzwi w ogóle nie są otwierane!). L chemat funkcjonalny (strzałki na rysunku wskazują kierunek przepływu prądu) AUX MAI PT 26 Rys Działanie chłodziarko - zamrażarki po pierwszym uruchomieniu lub po awarii zasilania W przypadku pojawienia się błędu przy pierwszym uruchomieniu urządzenia lub w przypadku awarii zasilania, zachodzi jedna z dwóch opisanych poniżej sytuacji: 1. Jeśli po przywróceniu zasilania temperatura wewnątrz urządzenia jest równa lub wyższa od temperatury zadziałania (cut-in) czujnika temperatury powietrza chłodziarki, wtedy moduł sterowania elektroniki włącza sprężarkę i wentylator, które pracują do momentu, aż zostanie osiągnięta temperatura zadana i uruchamia po 5 godzinach proces rozmrażania (po wyłączeniu sprężarki). 2. Jeśli po przywróceniu zasilania temperatura wewnątrz urządzenia spadnie poniżej temperatury zadzia- łania (cut-in) czujnika temperatury powietrza chłodziarki, wówczas sprężarka pracuje w trybie z użyciem termostatu i sterowanie aktywuje po 5 godzinach proces rozmrażania (po wyłączeniu sprężarki). W każdym przypadku układ elektroniki uruchamia proces rozmrażania po 5 godzinach od pierwszego uruchomienia oraz w przypadku po usunięciu awarii zasilania Proces rozmrażania ała wilgoć zbiera się na zespole parownika, który jest najzimniejszą częścią urządzenia chłodniczego. Dlatego cyklicznie - tzn. w przybliżeniu po każdych 14 godzinach przy normalnej częstotliwości otwierania drzwi (do 72 godzin, jeżeli drzwi w ogóle nie są otwierane!) należy usuwać lód z parownika. Odmrażanie rozpoczyna się po wyłączeniu sprężarki

11 hłodziarko - zamrażarki Electrolux z elektronicznym sterowaniem ERF2021 lub, jeżeli sprężarka pracuje, maksymalnie po 2,5 godz. Moduł sterowania natychmiast odłącza obwód zasilający sprężarkę (2) i po 2 minutach odłącza obwód zasilający wentylator (24). Po upływie kolejnych 3 minut moduł elektroniki uruchamia układ grzałki rozmrażającej (9) przynajmniej na ok. 20 minut. iepło wytwarzane przez grzałkę odmrażającą nie wpływa na temperaturę komory zamrażarki lub temperaturę zamrożonej żywności, ponieważ energia cieplna jest zużywana w procesie odmrażania lodu zgromadzonego na parowniku. Po 20 minutach elektronika sprawdza stan rozmrażającego wyłącznika termicznego, (27) co minutę, aby sprawdzić, czy jest on wyłączony. Po odłączeniu przełącznika systemu rozmrażania lub po 20 minutach układ sterowania włącza sprężarkę (2) z 5 minutowym opóźnieniem. Po 3 minutach, kiedy powietrze jest już zimne, włącza się również wentylator (24). Jeżeli z jakichś powodów wyłącznik systemu odmrażania (27) nie włącza się i temperatura parownika wzrasta do +40, grzałka rozmrażająca (9) zostanie wyłączona przez termiczny wyłącznik bezpieczeństwa (26). Jeżeli 1 godzinę po rozpoczęciu procesu rozmrażania przełączniki termiczne nie wyłączają się, moduł elektroniki wyłącza grzałkę rozmrażającą i kontynuuje pracę w trybie zwykłym. trzałka na rysunku wskazuje przepływ prądu (rys. 18) L chemat funkcjonalny (strzałka na rysunku wskazuje kierunek przepływu prądu) AUX MAI PT 26 Rys DIAGOZOWAIE UTEREK Przed przystąpieniem do czynności serwisowych należy odłączyć urządzenie od zasilania Powstawanie dużej warstwy lodu na parowniku Jeśli zawór gumowy pozostaje otwarty, wtedy powietrze nasycone wilgocią z zewnątrz komory zamrażarki wnika do wnętrza i powoduje powstawanie nadmiernej ilości lodu na parowniku. Zawór pozostaje otwarty z powodu obecności obcych ciał lub kiedy utraci swoje właściwości. W pierwszym przypadku należy usunąć ciała obce, natomiast w drugim przypadku powinno się wymienić zawór gumowy ieprawidłowe rozmrażanie Jeśli nie zostaje uruchomiona faza odmrażania, może to być spowodowane następującymi przyczynami (tabela poniżej). Lp. 1 2 Możliwe przyczyny usterki Przerwa na grzałce rozmrażającej. Jeden lub oba przełączniki zabezpieczeń termicznych są otwarte. zynności kontrolne Wyjąć wtyczkę przewodu urządzenia z gniazdka, odłączyć złącze grzałki rozmrażającej i sprawdzić miernikiem prawidłową wartość opornika na zaciskach złącza. Doprowadzić do oszronienia parownika, następnie odłączyć urządzenie od zasilania, rozłączyć złącze przełączników termicznych i sprawdzić miernikiem prawidłowość rezystancji zacisków złącza. posób postępowania w celu usunięcia usterki Jeśli wartość rezystancji nie odpowiada danym technicznym, należy wymienić grzałkę. Jeżeli wartość rezystancji nie odpowiada wartości 0Ω, należy wymienić zestaw przełączników termicznych.
