Obrabiarki. dostępne przy projektowaniu na TECHP / TOS

Transkrypt

1 Obrabiarki dostępne przy projektowaniu na TECHP / TOS W projektach wykonywanych w ramach modułu TOS (Technologii obróbki skrawaniem) przedmiotu TECHP student ma do dyspozycji następujace obrabiarki: tokarka uniwersalna Poręba TOP 560 tokarka kłowo-uchwytowa TAE 25N frezarka pozioma UWF 120 frezarka pionowa Heckert HSS 400 wiertarka kadłubowa SABO BS 63 gwinciarka MFIV-16 przeciągarka pionowa FSR-9-800MZ dłutownica DAA 16 przecinarka taśmowa MCB 181 wycinarka wodna WaterJet Kimla 2111 szlifierka do wałków/otworów MW 200x750 szlifierka do płaszczyzn SPM 30 wytaczarka 2A622 centrum frezarskie pionowe Cincinnati Milacron Arrow 500 centrum frezarskie poziome 4-osiowe Toyoda FH 400J centrum frezarskie 5-osiowe DMU 60P Ponadto dostępne jest stanowisko spawalnicze.

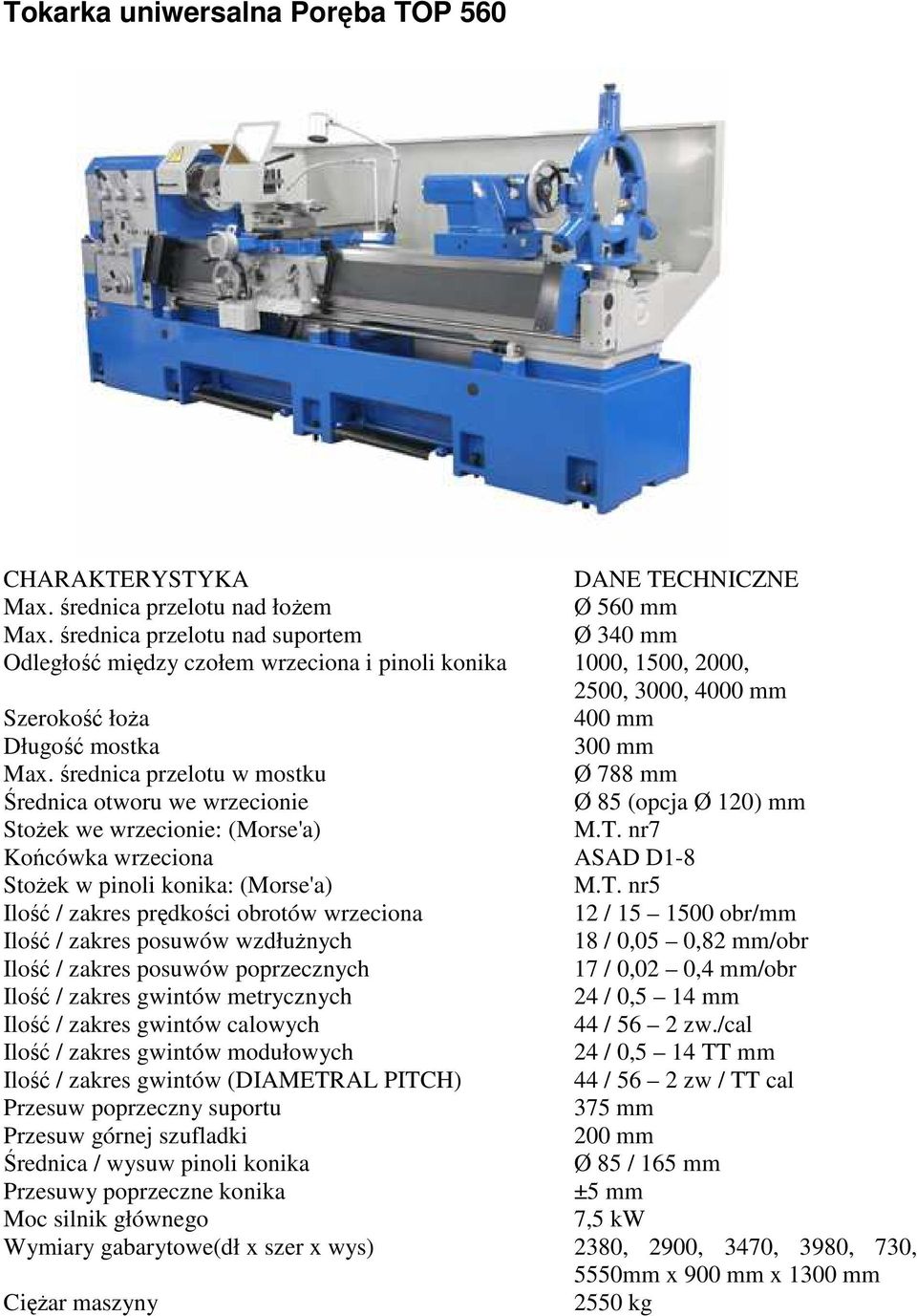

2 Tokarka uniwersalna Poręba TOP 560 CHARAKTERYSTYKA DANE TECHNICZNE Max. średnica przelotu nad łoŝem Ø 560 mm Max. średnica przelotu nad suportem Ø 340 mm Odległość między czołem wrzeciona i pinoli konika 1000, 1500, 2000, 2500, 3000, 4000 mm Szerokość łoŝa 400 mm Długość mostka 300 mm Max. średnica przelotu w mostku Ø 788 mm Średnica otworu we wrzecionie Ø 85 (opcja Ø 120) mm StoŜek we wrzecionie: (Morse'a) M.T. nr7 Końcówka wrzeciona ASAD D1-8 StoŜek w pinoli konika: (Morse'a) M.T. nr5 Ilość / zakres prędkości obrotów wrzeciona 12 / obr/mm Ilość / zakres posuwów wzdłuŝnych 18 / 0,05 0,82 mm/obr Ilość / zakres posuwów poprzecznych 17 / 0,02 0,4 mm/obr Ilość / zakres gwintów metrycznych 24 / 0,5 14 mm Ilość / zakres gwintów calowych 44 / 56 2 zw./cal Ilość / zakres gwintów modułowych 24 / 0,5 14 TT mm Ilość / zakres gwintów (DIAMETRAL PITCH) 44 / 56 2 zw / TT cal Przesuw poprzeczny suportu 375 mm Przesuw górnej szufladki 200 mm Średnica / wysuw pinoli konika Ø 85 / 165 mm Przesuwy poprzeczne konika ±5 mm Moc silnik głównego 7,5 kw Wymiary gabarytowe(dł x szer x wys) 2380, 2900, 3470, 3980, 730, 5550mm x 900 mm x 1300 mm CięŜar maszyny 2550 kg

3 Tokarka kłowo-uchwytowa TAE 25N Tokarka uchwytowo-kłowa TAE 25N jest uniwersalną tokarką sterowaną numerycznie w dwóch osiach, z ośmiopozycyjną głowicą rewolwerową. Dodatkowo wrzeciono tokarki ma moŝliwość pozycjonowania kątowego (opcja). Przedmiot obrabiany moŝe być mocowany: w uchwycie zaciskanym hydraulicznie, w uchwycie zaciskanym hydraulicznie przy podparciu kłem konika, przy pomocy zabieraka czołowego dociskanego kłem konika Koncówka wrzeciona specjalna (własny system narzędziowy) Średnica otworu we wrzecionie mm 46 Zakres predkości obrotowych obr/min Obroty nominalne obr/min 1000 Charakterystyka stałomomentowa w zakresie obr/min Charakterystyka staej mocy w zakresie obr/min Moc przy obrotach nominalnych kw 16 Dopuszczalny moment na wrzecionie przy obr. nominalnych Nm 155 Dopuszczalny moment chwilowy (20s) przy obrotach nominalnych Nm 230. Zakres posuwów roboczych w osiach X i Z mm/min Maksymalna prędkość ruchów szybkich m/min. 10 Dopuszczalny moment na śrubie pociągowej w osi X Nm 7,5 Dopuszczalny moment na śrubie, pociągowej w osi Z Nm 14 Maksymalna siła w osi X dan 700 Maksymalna siła w osi Z dan 1100 Liczba pozycji głowicy rewolwerowej 8 Liczba narzędzi (oprawek) 8 Przekrój trzonka noŝa mm 20x20 Średnica wytaczadła (maksymalna) mm 25 Czas obrotu głowicy o jedna pozycję 3 s. Czas obrotu głowicy o cztery pozycje 4,5 s. Oprawki z "własnym" napędem (opcja): - dopuszczalny moment obrotowy Nm 16 - maksymalna moc kw 6 - maksymalna prędkość obrotowa obr./min. 4000

4 Frezarka pozioma MakTec UWF 120 Dane techniczne Wymiary robocze stołu [mm] 1320 x 320 Przesuw wzdłuŝny stołu [mm] 1000 Przesuw poprzeczny stołu [mm] 300 Przesuw pionowy stołu [mm] 400 Rowki teowe w stole - ilość 5 Odległość między rowkami teowymi [mm] 63 Maksymalne obciąŝenie stołu [kg] 600 Odległość wrzeciono pionowe - kolumna [mm] 320 Odległość wrzeciono pionowe - stół [mm] Odległość wrzeciono poziome - stół [mm] Wysuw belki górnej [mm] 500 Głowica pionowa - rodzaj ISO 40, skrętna 90 Wrzeciono głowicy pionowej stałe StoŜek wrzeciona ISO 50 poziome Prędkość obrotowa wrzeciona pionowego [mm/min] Prędkość obrotowa wrzeciona poziomego [mm/min] Zakres prędkości posuwu wzdłuŝnego [mm/min] Zakres prędkości posuwu poprzecznego [mm/min] Zakres prędkości posuwu pionowego [mm/min] szybki - ustawczy Posuw przyspieszony [mm/min] 1200 Odczyt cyfrowy dla 3 osi Moc silnika głównego [kw] 4 Wymiary gabarytowe (dł. x szer. x wys.) [mm] 2100 x 1720 x 1750 Waga [kg] 2300

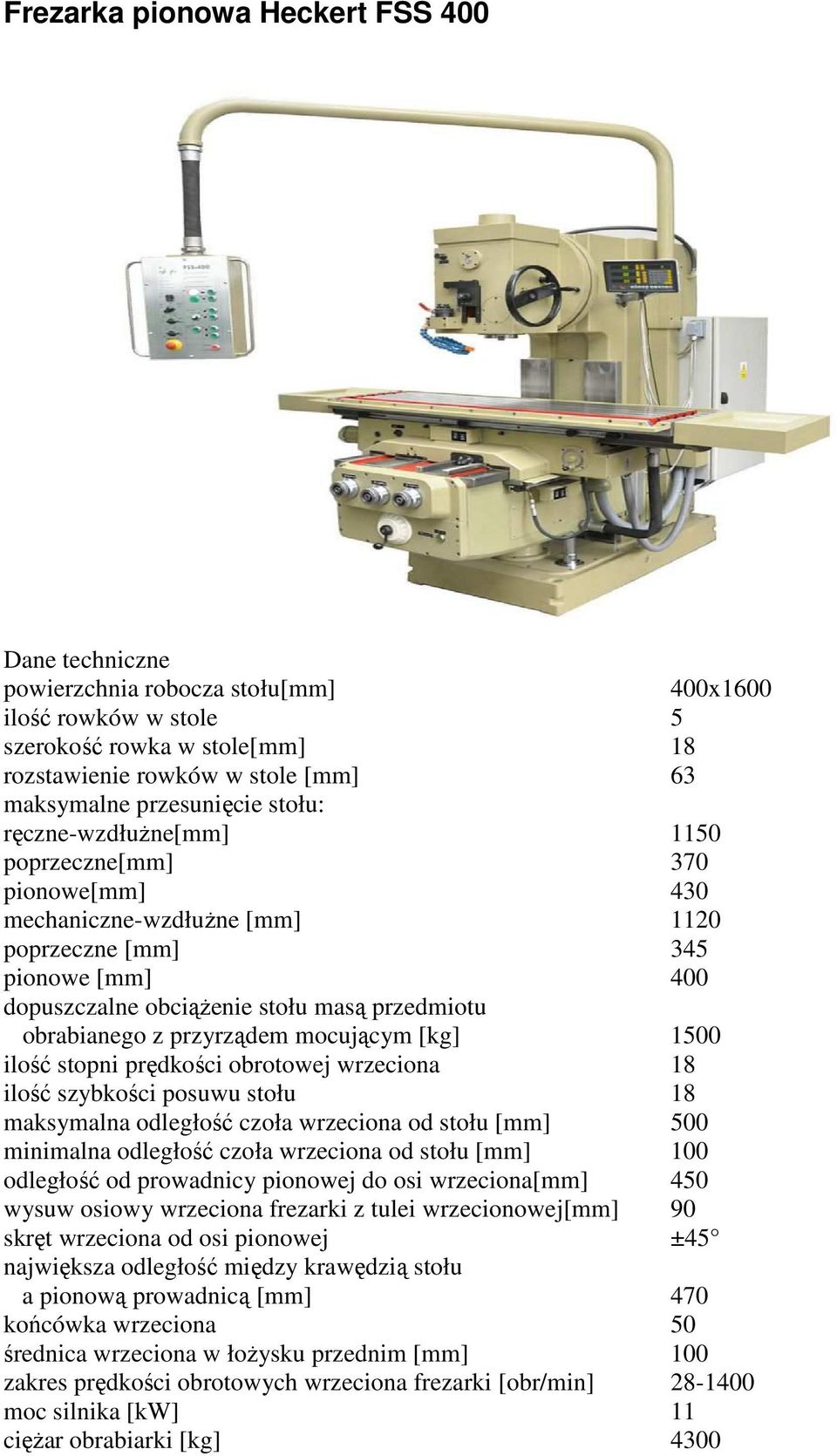

5 Frezarka pionowa Heckert FSS 400 Dane techniczne powierzchnia robocza stołu[mm] 400x1600 ilość rowków w stole 5 szerokość rowka w stole[mm] 18 rozstawienie rowków w stole [mm] 63 maksymalne przesunięcie stołu: ręczne-wzdłuŝne[mm] 1150 poprzeczne[mm] 370 pionowe[mm] 430 mechaniczne-wzdłuŝne [mm] 1120 poprzeczne [mm] 345 pionowe [mm] 400 dopuszczalne obciąŝenie stołu masą przedmiotu obrabianego z przyrządem mocującym [kg] 1500 ilość stopni prędkości obrotowej wrzeciona 18 ilość szybkości posuwu stołu 18 maksymalna odległość czoła wrzeciona od stołu [mm] 500 minimalna odległość czoła wrzeciona od stołu [mm] 100 odległość od prowadnicy pionowej do osi wrzeciona[mm] 450 wysuw osiowy wrzeciona frezarki z tulei wrzecionowej[mm] 90 skręt wrzeciona od osi pionowej ±45 największa odległość między krawędzią stołu a pionową prowadnicą [mm] 470 końcówka wrzeciona 50 średnica wrzeciona w łoŝysku przednim [mm] 100 zakres prędkości obrotowych wrzeciona frezarki [obr/min] moc silnika [kw] 11 cięŝar obrabiarki [kg] 4300

6 Wiertarka kadłubowa SABO BS 63 Dane techniczne maksymalna średnica wiercenia w stali/ŝeliwie [mm] 63/80 odległość osi wrzeciona od prowadnic stojaka [mm] 280 odległość wrzeciona od powierzchni stołu [mm] przesuw pionowy wrzeciona [mm] 280 pionowy przesuw stołu [mm] 200 stołek we wrzecionie Morse`a nr 5 ilość prędkości obrotowych wrzeciona 12 zakres prędkości obrotowych wrzeciona [obr/min] ilość posuwów wrzeciona 9 zakres posuwów wrzeciona [mm/obr] 0,56 0,036 powierzchnia robocza stołu [mm] 500 x 630 pionowy przesuw stołu [mm] 270 ilość rowków teowych w stole 3 moc silnika [kw] 7,5 wymiary gabarytowe [mm]: długość 1200 szerokość 770 wysokość 3150 cięŝar obrabiarki [kg] 1660

7 Gwinciarka Gwinciarka MFIV-16 słuŝy głównie do nacinania gwintów wewnętrznych, jest sterowana elektrycznym łącznikiem krańcowym i przekaźnikiem. Nawrotny silnik napędzający wrzeciono pozwala na powrót wrzeciona do pozycji wyjściowej przez zmianę kierunku wirowania. Gwinciarka wyposaŝona jest w napęd sterowany wielopłytkowym sprzęgłem elektromagnetycznym, które chłodzone jest przepływem oleju smarowniczego. Sprzęgło to pozwala na zbliŝenie narzędzia do obrabianego przedmiotu jak i na jego ruch powrotny (wewnątrz i zewnątrz przedmiotu) z maksymalną prędkością 710 obr/min. Maszyna wyposaŝona jest takŝe w bezpiecznikowe sprzęgło przeciąŝeniowe, które rozłącza elektrycznie po przekroczeniu nastawionego momentu obrotowego lub w przypadku gdy narzędzie zablokuje się na jakiejkolwiek przeszkodzie, spowoduje to automatyczne wysterowanie ruchu powrotnego wrzeciona. Parametry techniczne gwinciarki MFIV-16: maksymalna średnica dla nacinania gwintów wewnętrznych: w stali: M16, w Ŝeliwie szarym: M20, w mosiądzu: M24, w metalach lekkich: M30, maksymalna średnica przy nacinaniu gwintów zewnętrznych: w stali: M16, metale lekkie: M24, maksymalna długość nacinanego gwintu: otwory przelotowe: 48 mm, otwory ślepe: 63 mm, nacinanie gwintu zewnętrznego: 68 mm, skok głównego wrzeciona: mm, wysięg: 280 mm, maksymalny odstęp między wrzecionem, a stołem: 500 mm, maksymalny posuw wrzeciennika na kolumnie: 400 mm, powierzchnia mocowania stołu: 355 x 450 mm, liczba rowków teowych: 3 stoŝek głównego wrzeciona: B22 liczba obrotów wrzeciona: 7 obroty wrzeciona: 90, 125, 180, 250, 355, 500, 710. liczba posuwów wrzeciona ( mechaniczny ): 20 całkowita moc przyłączeniowa: 1,7 kw wymiary maksymalne: 855 x 685 x 2350 mm masa netto: 600 kg.

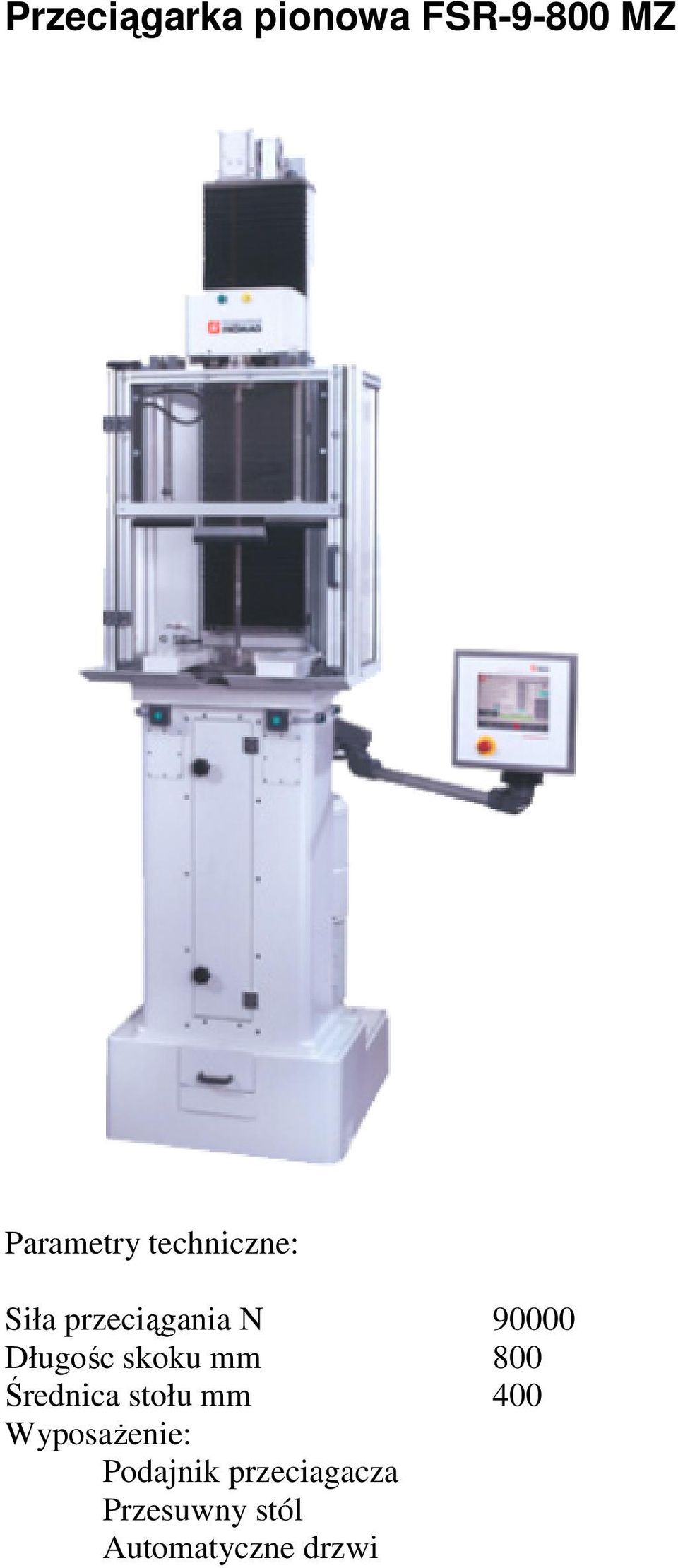

8 Przeciągarka pionowa FSR MZ Parametry techniczne: Siła przeciągania N Długośc skoku mm 800 Średnica stołu mm 400 WyposaŜenie: Podajnik przeciagacza Przesuwny stól Automatyczne drzwi

9 Dłutownica DAA 16 Dane techniczne największy skok suwaka[mm] 160 kąt wychylenia suwaka ±10 odległość od płaszczyzny mocowania noŝa do wybrania w korpusie[mm] 360 największa/najmniejsza odległość od prowadnic suwaka do prowadnic stołu[mm] 340/40 liczby podwójnych skoków suwaka na minutę[mm] 63/100/160 przesuw podłuŝny stołu[mm] 350 przesuw poprzeczny stołu + przesuw dodatkowy w wybraniu korpusu[mm] przesuw pionowy stołu[mm] 300 średnica stołu[mm] 450 posuwy podłuŝne i poprzeczne stołu /bezstopniowo/ podw. skoku[mm] 0 0,6 posuw kołowy stołu na ø200mm /bezstopniowo/ [mm] 0 59,0 moc silnika napędu głównego [kw] 1,7 wymiary gabarytowe [mm]: długość 1600 szerokość 1250 wysokość 1950 cięŝar obrabiarki [kg] 1700

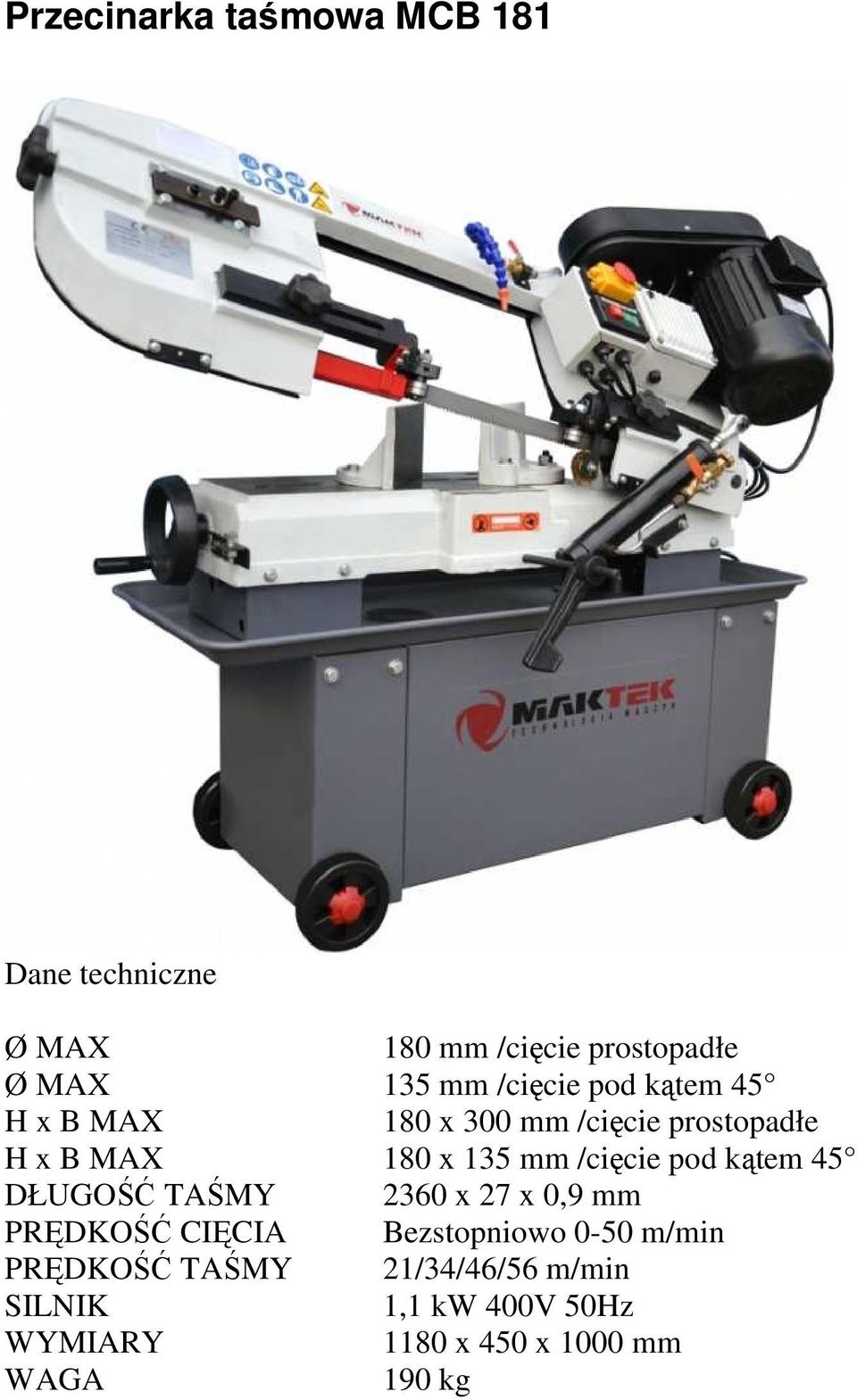

10 Przecinarka taśmowa MCB 181 Dane techniczne Ø MAX 180 mm /cięcie prostopadłe Ø MAX 135 mm /cięcie pod kątem 45 H x B MAX 180 x 300 mm /cięcie prostopadłe H x B MAX 180 x 135 mm /cięcie pod kątem 45 DŁUGOŚĆ TAŚMY 2360 x 27 x 0,9 mm PRĘDKOŚĆ CIĘCIA Bezstopniowo 0-50 m/min PRĘDKOŚĆ TAŚMY 21/34/46/56 m/min SILNIK 1,1 kw 400V 50Hz WYMIARY 1180 x 450 x 1000 mm WAGA 190 kg

11 Wycinarka wodna WaterJet Kimla 2111 Dane techniczne: Zakres roboczy [mm] 2100x1100 Wymiary cietego arkusza [mm] 2100x1100 Masa operacyjna wanny napełnionej wodą [kg] 4500 Grubość cięcia max. [mm] 200 Typ pompy pompa ze wzmacniaczem ciśnienia i nurnikami ceramicznymi Moc pompy [kw/km] 37/50 Max. Ciśnienie pompy [bar] 4150 Napęd głowicy tnącej serwonapędy AC z cyfrowymi enkoderami Napęd osi X i Y Serwo AC Naped osi Z Serwo AC, śruba kulowa Max. Prędkości przejazdu X, Y, Z [m/min] 54 Zakres ruchu w osi Z [mm] 200 Dopuszczalne obciąŝenie stołu [kn/m2] 15 Rozdzielczość pozycjonowania [mm] 0,001 Wielkośc ziaren ścierniwa mesh Zbiornik podajnika ścierniwa [kg] 300 System dostawy ścierniwa pneumatyczny

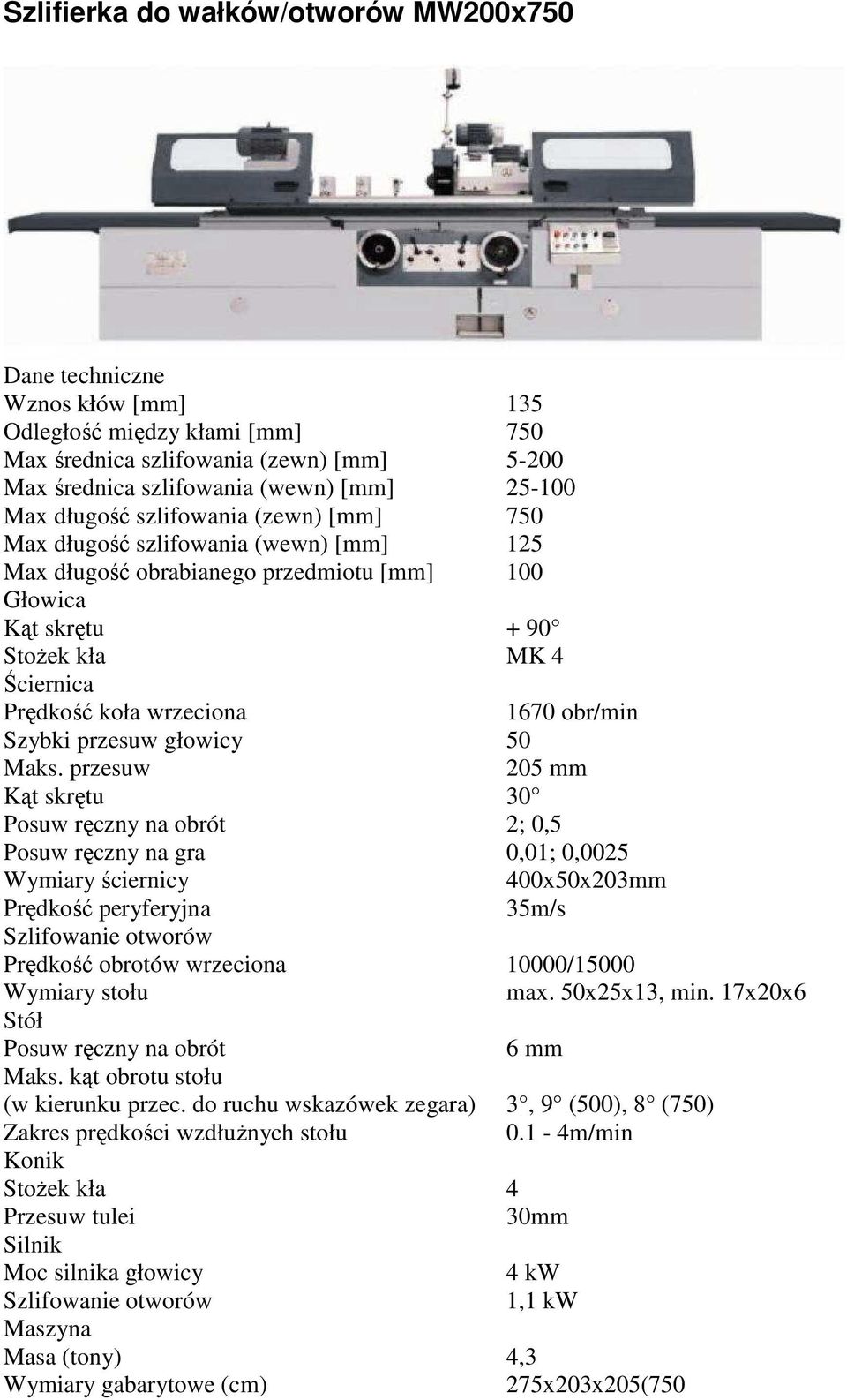

12 Szlifierka do wałków/otworów MW200x750 Dane techniczne Wznos kłów [mm] 135 Odległość między kłami [mm] 750 Max średnica szlifowania (zewn) [mm] Max średnica szlifowania (wewn) [mm] Max długość szlifowania (zewn) [mm] 750 Max długość szlifowania (wewn) [mm] 125 Max długość obrabianego przedmiotu [mm] 100 Głowica Kąt skrętu + 90 StoŜek kła MK 4 Ściernica Prędkość koła wrzeciona 1670 obr/min Szybki przesuw głowicy 50 Maks. przesuw 205 mm Kąt skrętu 30 Posuw ręczny na obrót 2; 0,5 Posuw ręczny na gra 0,01; 0,0025 Wymiary ściernicy 400x50x203mm Prędkość peryferyjna 35m/s Szlifowanie otworów Prędkość obrotów wrzeciona 10000/15000 Wymiary stołu max. 50x25x13, min. 17x20x6 Stół Posuw ręczny na obrót 6 mm Maks. kąt obrotu stołu (w kierunku przec. do ruchu wskazówek zegara) 3, 9 (500), 8 (750) Zakres prędkości wzdłuŝnych stołu 0.1-4m/min Konik StoŜek kła 4 Przesuw tulei 30mm Silnik Moc silnika głowicy 4 kw Szlifowanie otworów 1,1 kw Maszyna Masa (tony) 4,3 Wymiary gabarytowe (cm) 275x203x205(750

13 Szlifierka do płaszczyzn SPM 30 Dane techniczne długość szlifowania [mm] 500 szerokość szlifowania [mm] 300 max. wzniesienie osi wrzeciona ponad stołem [mm] 450 min. wzniesienie osi wrzeciona ponad stołem [mm] 125 zakres przesuwu stołu bezstopniowo [m/min] 0,5 20 poprzeczny przesuw ściernicy [mm] 360 średnica ściernicy [mm] 250 szerokość ściernicy [mm] 32 średnica otworów ściernicy [mm] 76 moc silnika napędu ściernicy [kw] 3 moc silnika pompy olejowej [kw] 2,2 wymiary gabarytowe [mm]: długość 1930 szerokość 1620 wysokość 1610 cięŝar obrabiarki [kg] 1760

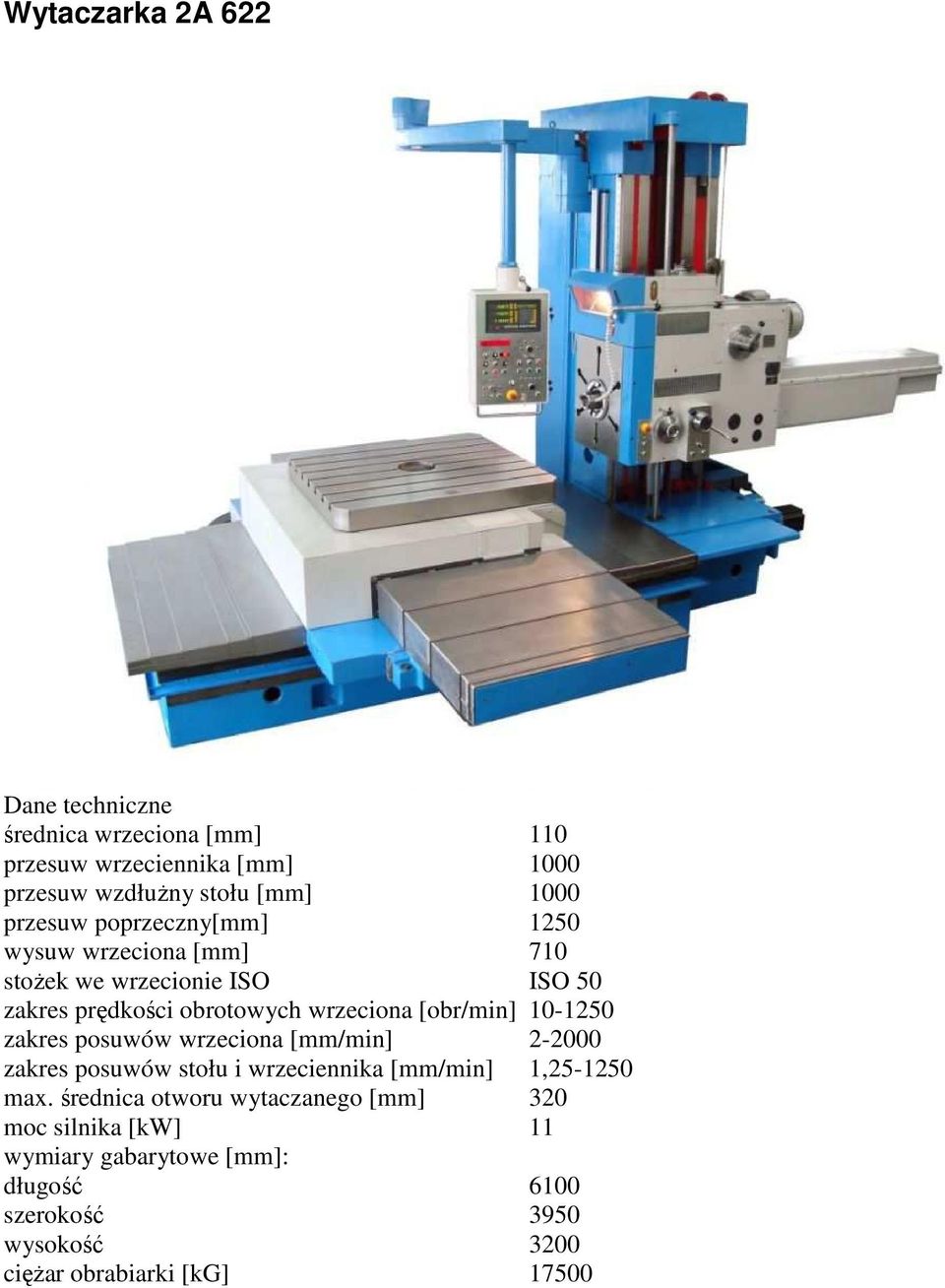

14 Wytaczarka 2A 622 Dane techniczne średnica wrzeciona [mm] 110 przesuw wrzeciennika [mm] 1000 przesuw wzdłuŝny stołu [mm] 1000 przesuw poprzeczny[mm] 1250 wysuw wrzeciona [mm] 710 stoŝek we wrzecionie ISO ISO 50 zakres prędkości obrotowych wrzeciona [obr/min] zakres posuwów wrzeciona [mm/min] zakres posuwów stołu i wrzeciennika [mm/min] 1, max. średnica otworu wytaczanego [mm] 320 moc silnika [kw] 11 wymiary gabarytowe [mm]: długość 6100 szerokość 3950 wysokość 3200 cięŝar obrabiarki [kg] 17500

15 Centrum frezarskie pionowe Arrow 500 przesuw w osi X (wzdłuŝny) 508mm (20") przesuw w osi Y (poprzeczny) 508mm (20") przesuw w osi Z (pionowy) 508mm (20") powierzchnia robocza stołu 698x520mm (27.5"x20.5") obciąŝenie stołu 350kG (770 LBS) moc na wrzecionie 7,35kW (10 HP) predkosci obrotowe wrzeciona obr/min (RPM) końcówka wrzeciona CAT 40 posuwy osi X i Y mm/min (0.1 to 472 IPM) posuw osi Z mm/min (0.1 to 393 IPM) przesuw szybki osi X i Y 20000mm/min (787 IPM) przesuw szybki osi Z 20000mm/min (787 IPM) pojemność magazynu narzędzi 21 przybliŝone wymiary 2000x2200mm (79" x 87") przyblizona wysokość 2695mm (106") przybliŝona masa 3995kg (8,820 LBS)

16 Centrum frezarskie poziome HF400J Rozmiar stołu (paleta) mm 400(paleta) Stół obrotowy, indeksowany kątem 0,001 (NC) Wysokość palety (od podłogi) mm 1,100 Max.ładowność stołu kg 400 Czas indeksacji stołu (indeksowanie 90 ) sek 2,3 Czas zmiany palety sek 7,5 Posuw osi Y mm 600 Posuw osi X mm 560 Posuw osi Z mm 630 Max.prześwit i wysokość detalu mm Ø630x900 Posuw szybki osi ( X,Y i Z) m/min 60 Prędkość posuwu skrawania osi (X,Y i Z) m/min 0,001~30 Przyspieszenie osi (X, Y i Z) m/s²(g) 9,8 (1) Prędkość wrzeciona obr/min 50~15,000 Średnica wrzeciona mm Ø80 StoŜek wrzeciona BN No.40 Moc wrzeciona kw 22 Automatyczna wymiana narzędzia ATC Magazyn narzędzi szt 60 Wybór narzędzia dokładny adres Średnica, długość narzędzia mm Ø70x400*2 Waga narzędzia kg 8 Czas wymiany narzędzia sek 0,9 (narzędzie do narzędzia) Czas wymiany narzędzia sek 2,4 (wiór do wióra) Uchwyt narzędziowy MAS BT 40 Końcówka ściągająca MAS P40-1 Wymagana powierzchnia posadowienia mm 2,100x4,020*3 Wysokość maszyny mm 2,750 Waga maszyny kg 11,000 Dokładność pozycjonowania mm ±0,003 Powtarzalność mm ±0,0015 Dokładność indeksacji stołu sek ±7 Powtarzalność indeksacji stołu sek ±3,5
