1 Promit Sp. z o. o. ul. Pucka Bydgoszcz tel fax biuro@promit.pl Inwestor: Miasto Bydgoszcz Bydgoszcz, ul. Jezuicka 1 Przedmiot opracowania: PROJEKT SYSTEMU SYGNALIZACJI POŻARU URZĘDU MIASTA BYDGOSZCZY Bydgoszcz, ul. Grudziądzka 9-15 Zawartość opracowania: Projekt wykonawczy teczek: 1 sztuk: 4 Zawartość opracowania: Projekt Wykonawczy Akceptacja Imię i nazwisko Data Podpis Opracował mgr inż. Tomasz Pietrzyk r Opracował Projektował mgr inż. Marcin Zdeb CNBOP 940/2015 poz.4 mgr inż. Benedykt Szweda upr. nr 391/72 Bg r r KRS: NIP: REGON: Sąd Rejonowy w Bydgoszczy XIII wydział Gospodarczy Krajowego Rejestru Sądowego. Kapitał zakładowy: zł

2 SPIS TREŚCI I. UPRAWNIENIA PROJEKTANTA II. CERTYFIKAT PROJEKTU III. CZĘŚĆ OPISOWA 1. INFORMACJE WSTĘPNE 1.1 Normy i przepisy 1.2. Przedmiot opracowania 1.3. Zakres opracowania 1.4. Założenia do scenariusza pożarowego 1.5. Lokalizacja centrali 1.6. Zasilanie systemu 1.7. Instalacje 1.8 Montaż urządzeń i instalacji 2. OPIS PROJEKTU 2.1. Koncepcja zabezpieczenia obiektu 2.2. Elementy wchodzące w skład systemu 3. OPIS DOBRANYCH URZĄDZEŃ 3.1 Centrale pożarowe 3.2 Czujki 3.3 Ręczne ostrzegacze pożarowe 3.4 Sygnalizatory adresowalne 3.5 Elementy kontrolno-sterujące 4. ODBIÓR PRAC 5. ZALECENIA DLA UŻYTKOWNIKA 6. KONSERWACJA I UTRZYMANIE SYSTEMU

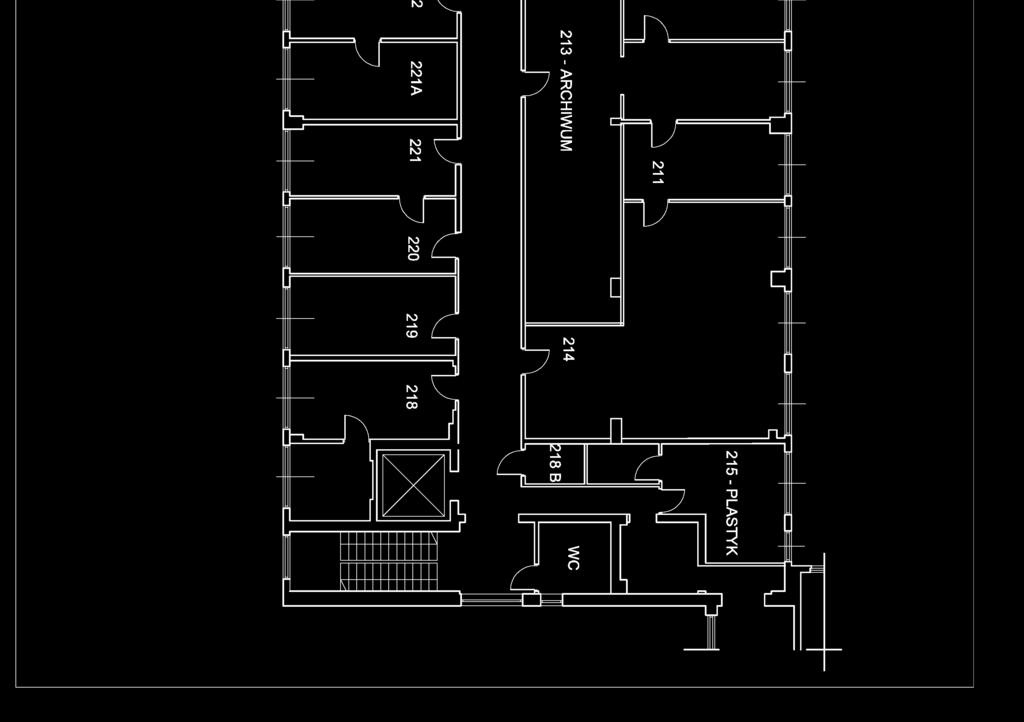

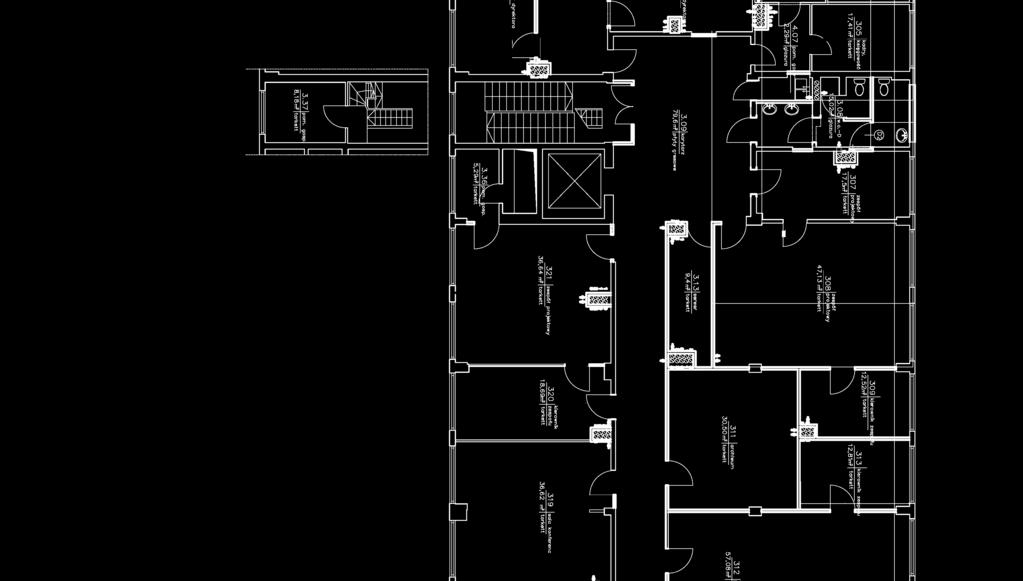

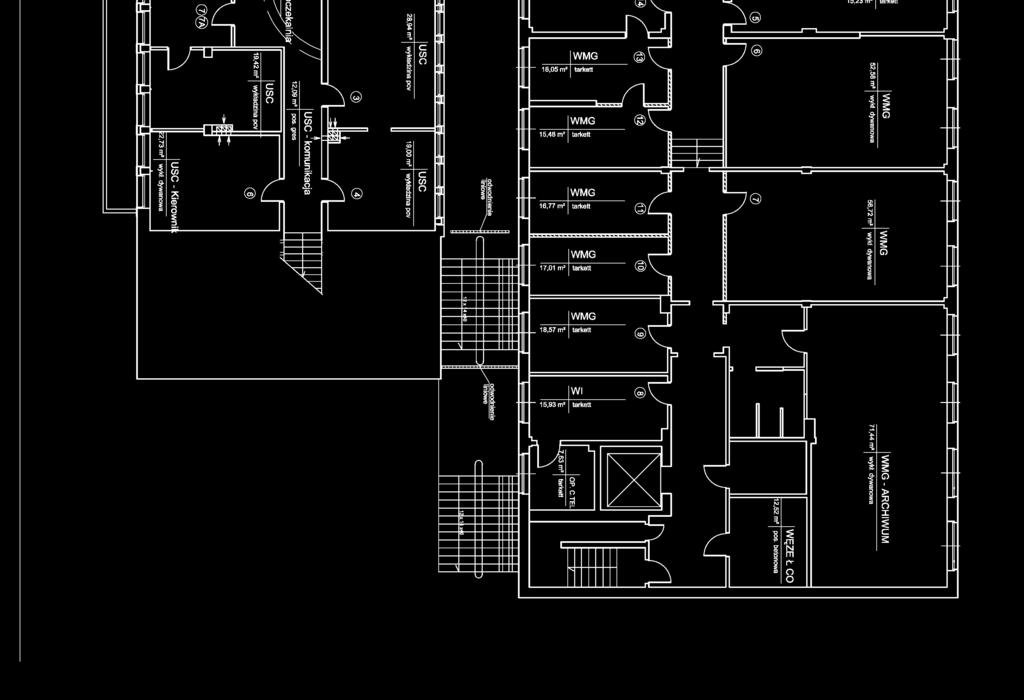

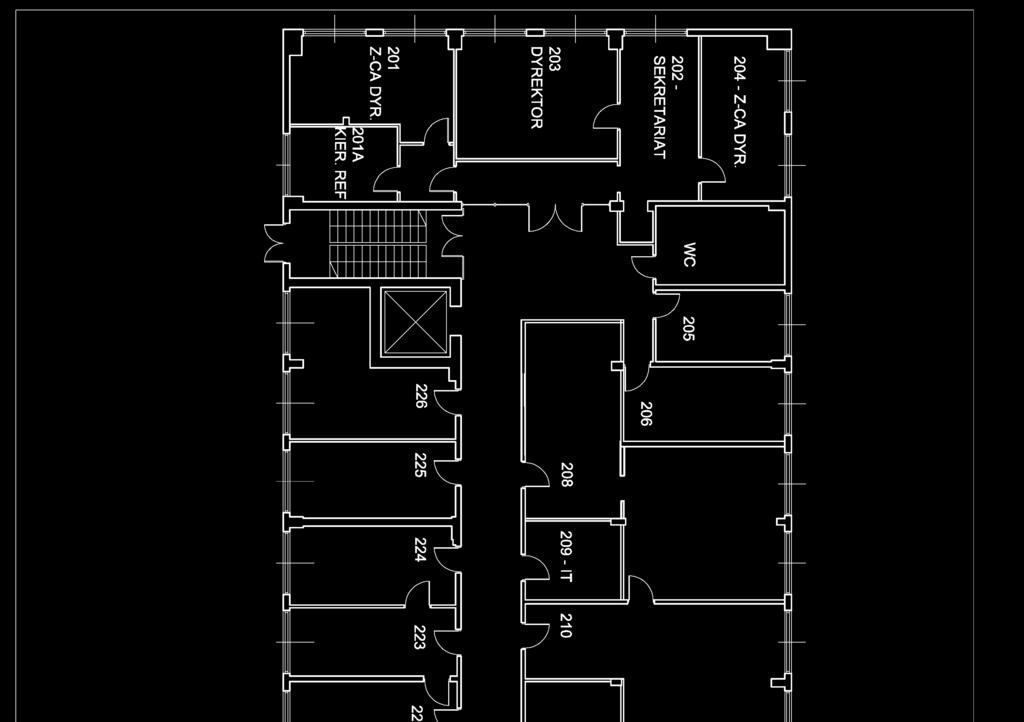

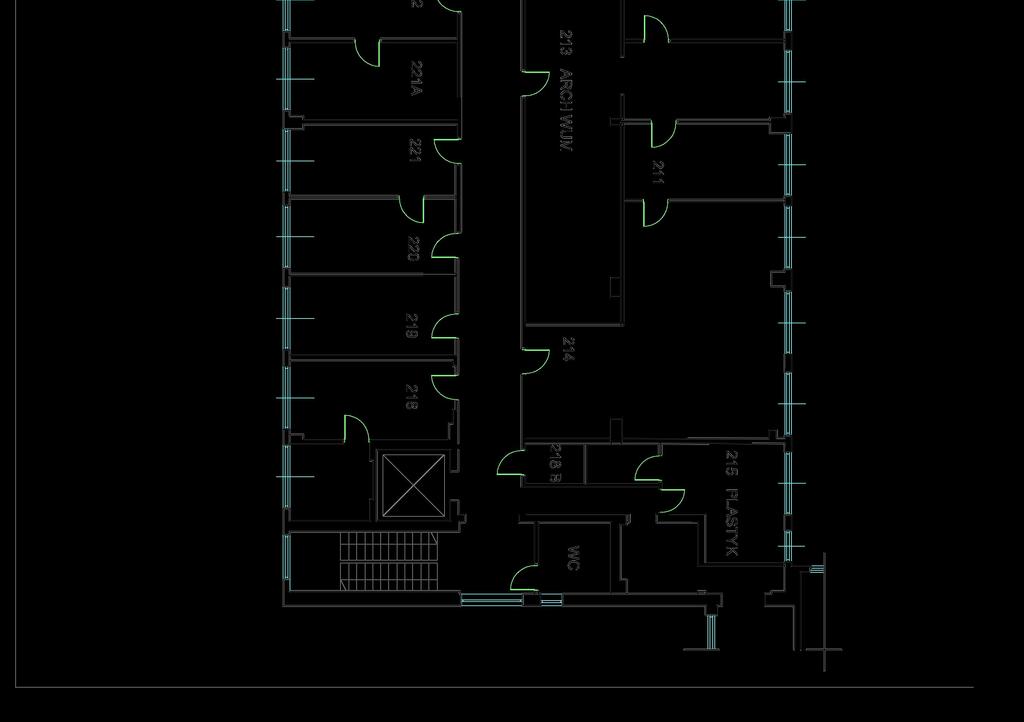

3 IV. RYSUNKI PLAN SYTUACYJNY Rys. 1 Budynek A - parter Rys. 2 Budynek A- schron Rys. 3 Budynek A I piętro Rys.4 Budynek A II piętro Rys. 5 Budynek A III piętro Rys. 6 Budynek B piwnica Rys. 7 Budynek B parter Rys. 8 Budynek B I piętro Rys. 9 Budynek B II piętro Rys. 10 Budynek B III piętro Rys. 11 Budynek C piwnica niska Rys. 12 Budynek C piwnica Rys. 13 Budynek C parter Rys. 14 Budynek C I piętro Rys. 15 Budynek C II piętro Rys. 16 Budynek C III piętro Rys. 17 Budynek D parter Rys. 18 Budynek D I piętro Rys. 19 Budynek D magazyn Rys. 20 Schemat ideowy: Budynek A, budynek B, budynek C, budynek D

4 1. INFORMACJE WSTĘPNE 1.1 Normy i przepisy PKN-CEN/TS 54-14:2006 Systemy sygnalizacji pożarowej. Wytyczne planowania, projektowania, odbioru, eksploatacji i konserwacji PN-EN 54-2:2002 Systemy sygnalizacji pożarowej. Centrale sygnalizacji pożarowej; ze zmianą A1:2007 PN-EN 54-3:2014 Systemy sygnalizacji pożarowej. Pożarowe urządzenia alarmowe Sygnalizatory akustyczne PN-EN 54-5:2003 Systemy sygnalizacji pożarowej. Czujki ciepła Czujki punktowe PN-EN 54-7:2004 Systemy sygnalizacji pożarowej. Czujki dymu Czujki punktowe; działające z wykorzystaniem światła rozproszonego, światła przechodzącego lub jonizacji; ze zmianą A2:2009 PN-EN 54-10:2005 Systemy sygnalizacji pożarowej. Czujki płomienia Czujki punktowe; ze zmianą A1:2006 PN-EN 54-11:2004 Systemy sygnalizacji pożarowej. Ręczne ostrzegacze pożarowe; ze zmianą A1:2006 PN-EN 54-12:2005 Systemy sygnalizacji pożarowej. Czujki dymu Czujki liniowe działające z wykorzystaniem wiązki światła przechodzącego PN-EN 54-18:2007 Systemy sygnalizacji pożarowej. Urządzenia wejścia/wyjścia; ze zmianą AC:2007 Wytyczne Inwestora Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 75,poz. 690 z późniejszymi zmianami) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. Nr 143, poz z późn. zm.) Uzgodnienia z rzeczoznawcą ds. zabezpieczeń pożarowych Wytyczne projektowania Instalacji Sygnalizacji Pożarowej SITP WP 02:2010 1

5 1.2 Przedmiot opracowania Przedmiotem niniejszego opracowania jest zaprojektowanie instalacji systemu sygnalizacji pożarowej w budynkach Urzędu Miasta Bydgoszczy przy ul. Grudziądzkiej Zakres opracowania Przewiduje się całkowitą ochronę obiektu systemem detekcji i sygnalizacji pożaru (SSP). Ochroną objęte zostaną wszystkie pomieszczenia z wyłączeniem pomieszczeń sanitarnych. Na klatkach schodowych istnieje system sterowania oddymianiem, który zastał w poniższym opracowaniu wpięty do systemu SSP. Do nadzoru systemem SSP wpięto również istniejący system gaszenia z serwerowni. Wszystkie objęte ochroną pomieszczenia i przestrzenie będą nadzorowane przez czujki pożarowe oraz ręczne ostrzegacze pożarowe. Pierwszym spodziewanym kryterium pożarowym dla prawie wszystkich pomieszczeń jest dym, dlatego jako czujki podstawowe zastosowano czujki izotopowe, czujki optyczne (w ciągach komunikacyjnych), czujki liniowe oraz czujki dwusensorowe, z czujnikiem optycznym dymu, dobierane zależnie od warunków klimatycznych panujących w pomieszczeniach, przy uwzględnieniu innych czynników. Ze względu na charakter zagrożenia pożarowego oraz uzyskanie maksymalnie skutecznej ochrony, przewiduje się zastosowanie jako podstawowych czujek izotopowych dymu (wykrywają wszystkie dymy z równomierną i wysoką skutecznością) i uzupełniająco czujek dymu (wykrywają dym biały i są odporne na przeciągi, charakteryzujących się wysoką skutecznością w wykrywaniu pożarów, w których pojawić się może widzialny dym). Czujki te powinny wykrywać pożary testowe od TF2 do TF5 / od TF1 do TF5. Dodatkowo w pomieszczeniach/aneksach kuchennych zastosowano czujki dymu i ciepła lub czujki ciepła a w pomieszczeniach technicznych (stacje transformatorowe, RE, kotłownie ) zastosowano czujki dymu i płomienia. W wysokich garażach budynku D zastosowano czujki liniowe. Wszystkie użyte urządzenia powinny być wyposażone w izolatory zwarć na wejściu i wyjściu. Dodatkowo na drogach ewakuacyjnych, zgodnie z normą, rozmieszczono ręczne przyciski pożarowe oraz na zewnątrz budynku D hermetyczne przyciski pożarowe. 2

6 Zgodnie z normą, w obszarach stałego lub częstego przebywania ludzi (pracownicy biura oraz petenci), rozległości pomieszczeń przewidziano sygnalizatory akustyczne pętlowe, adresowalne i autodiagnozujące. Funkcje realizowane przez system SSP: Dla obiektu przewiduje się następujące sterowania i monitorowanie wykonywane przez SSP: o sygnalizacja akustyczna stanów na centrali, o sygnalizacja optyczna stanów na centrali, o uruchomienie sygnalizacji pożarowej na obiekcie, o wyjścia sterujące do wind, o wyjścia sterujące i monitoring do systemu oddymiania, o serwerownia. Sterowania wykonać zgodnie ze scenariuszem postępowania pożarowego, który powinien być w posiadaniu Inwestora. Jeśli takiego scenariusza pożarowego Inwestor nie ma, powinien zlecić jego wykonanie uprawnionemu rzeczoznawcy ds. zabezpieczeń przeciwpożarowych. Instalacja sygnalizacji pożarowej została zaprojektowana w oparciu o centralę mikroprocesorową współpracującą z adresowalnymi elementami liniowymi. Ze względu na ochronę dużych powierzchni o skomplikowanym charakterze wymaga się systemu interaktywnego. Mikroprocesorowy, w pełni automatyczny system sygnalizacji pożarowej powinien umożliwiać osiągnięcie bardzo wysokiej czułości i niezawodnej pracy instalacji. Centrala SSP powinna posiadać następujące cechy funkcjonalne: o pracować w systemie interaktywnym adresowalnym, tzn. umożliwiać identyfikację numeru i rodzaju elementu zainstalowanego w pętli dozorowej oraz zapewnić współpracę w grupie z innymi czujkami, o mieć wbudowaną pamięć zdarzeń i alarmów, o mieć duży, czytelny wyświetlacz LCD umożliwiający uzyskanie pełnej informacji, dotyczącej stanu systemu oraz zaistniałych zdarzeń, o mieć wbudowaną drukarkę umożliwiającą wydruk pamięci zdarzeń, 3

7 o umożliwić podłączenie adresowalnych elementów liniowych, służących do sterowania i kontroli urządzeń dodatkowych, współpracujących z systemem ppoż., o umożliwić podłączenie adresowalnych elementów liniowych bocznymi dla czujek konwencjonalnych, z odgałęzieniami o ze względu na rozległość pomieszczeń, liczny personel (biura) powinien umożliwić podłączenie pętlowych, adresowalnych, autodiagnozujących sygnalizatorów akustycznych. o umożliwić blokowanie sygnałów alarmów pożarowych, o współpracować z urządzeniami monitoringu pożarowego, o umożliwić połączenie kilku central w sieć, tym samym zwiększając możliwości systemu, o umożliwić wykonanie testowania lub blokowania elementów oraz przygotowanie odpowiedniego raportu, o umożliwić podłączenia systemu komputerowego w celu przedstawienia stanu systemu w formie graficznej na ekranie monitora. Organizacja alarmowania: W obiekcie przyjmuje się organizację ogólną dwustopniową alarmowania. Dla pomieszczeń, w których mogą występować czynniki powodujące fałszywe alarmy (np. duże zapylenie lub zakłócenia elektromagnetyczne) przewidziano możliwość połączenia czujek w jedną strefę dozorową i ustawienie odpowiedniego wariantu alarmowania np. koincydencji lub wstępnego kasowania, eliminującego ewentualne nieuzasadnione zadziałania czujek oraz zapewnienia zbiorowej pracy czujek z cechą interaktywności.. Zakłada się całodobową obsługę obiektu. Czasy opóźnień T1, T2, T3 należy uzgodnić z Inwestorem i ustawić tak, aby były możliwie najkrótsze. Proponuje się ustawienie czasów: T1 = 30 s na pierwsze potwierdzenie alarmu przez obsługę centrali, T2 = 3 min czas na sprawdzenie przez obsługę zdarzenia pożarowego, T3 = 3 min 30 s czas opóźnień uruchomienia pożarowych urządzeń alarmowych. UWAGA! Na etapie wykonawstwa, w obszarach chronionych przez system sygnalizacji pożarowej, w przypadku wystąpienia jakichkolwiek dodatkowych przestrzeni lub stref nieujętych w niniejszej dokumentacji należy uzgodnić z 4

8 projektantem wymagany sposób ich zabezpieczenia lub odstąpienie od zabezpieczenia. UWAGA! Na obiekcie znajduje się stary system SSP, który należy zdemontować. W starym systemie SSP znajdują się czujki izotopowe, które należy zutylizować w ZUOP w Otwock-Świerk. 1.4 Założenia do scenariusza pożarowego: Centrala sygnalizacji pożarowej powinna sygnalizować alarm I stopnia w przypadku zadziałania jednej z czujek pożarowych. ALARM I STOPNIA: o Przeszkolony personel (obsługa) powinien zidentyfikować (odczytać) miejsce wystąpienia alarmu, wyciszyć sygnalizację wewnętrzną w centrali poprzez wciśnięcie przycisku POTWIERDZENIE, opóźnić ogłoszenie alarmu o czas na zweryfikowanie zagrożenia pożarowego (prawdziwe lub fałszywe) np. na 180 sekund. W przypadku zweryfikowania alarmu jako fałszywy, alarm w centrali należy skasować, w przypadku potwierdzenia prawdziwości alarmu należy bezzwłocznie zainicjować alarm II stopnia przez wciśnięcie najbliższego przycisku ROP. ALARM II STOPNIA: Centrala powinna sygnalizować alarm II stopnia w przypadku: o przekroczenia kryterium czasowego podanego powyżej, o wciśnięcia przez użytkownika przycisku ROP, o zadziałania dwóch lub więcej detektorów, o przyjęcia alarmu pożarowego z urządzeń kontrolno-sterujących, przyjętego od innych urządzeń przeciwpożarowych, będących w stanie aktywnym, np. od central automatycznego gaszenia czy sterowania oddymianiem. Dwa ostatnie punkty dotyczą przypadku z odpowiednio ustawionym wariantem alarmowania w strefie. 1.5 Lokalizacja centrali: Montaż centrali MASTER przewidziano w pomieszczeniu portierni na parterze w budynku A. Bezpieczeństwo centrali zapewnia objęcie pomieszczenia ochronną czujką dymu i przyciskiem ROP. 5

9 Montaż centrali SLAVE przewidziano w pomieszczeniu serwerowni/punkt dystrybucyjny (pok. 101) na piętrze I w budynku C. W miejscu obsługi systemu należy umieścić skróconą instrukcję obsługi centrali. W projektowanej instalacji sygnalizacji pożarowej przewiduje się zastosowanie 14 linii dozorowych pętlowych typu A / B centrali, na których zainstalowane będą adresowalne czujki, ręczne ostrzegacze pożarowe, liniowe moduły kontrolnosterujące przeznaczone do uruchamiania, sterowania urządzeniami alarmowymi i przeciwpożarowymi oraz do monitorowania urządzeń związanych z bezpieczeństwem pożarowym obiektu. Projektowana instalacja SSP opierać się będzie na urządzeniach: o jonizacyjnych czujkach dymu / o optycznych czujkach dymu o wielostanowych czujkach ciepła / o wielosensorowych czujkach dymu / o liniowych czujkach dymu / o adresowalnych, ręcznych ostrzegaczach pożarowych, o adresowalnych sygnalizatorach akustycznych, o adresowalnych modułach wejść / wyjść, o wskaźnikach zadziałania. Urządzenia te powinny posiadać aktualne certyfikaty i świadectwa dopuszczenia, w tym CNBOP (dla urządzeń, które tego wymagają) pozwalające na ich stosowanie w ochronie przeciwpożarowej na terenie RP. 1.6 Zasilanie systemu Centrale należy zasilić z wydzielonego obwodu elektrycznego sprzed głównego wyłącznika przeciwpożarowego prądu, do którego nie należy podłączać żadnych innych urządzeń. Na wypadek awarii zasilania głównego system zostanie wyposażony w zasilanie rezerwowe w postaci akumulatorów o pojemności 65 Ah. 6

10 Pojemność baterii akumulatorów zasilania rezerwowego CSP powinna umożliwić utrzymanie instalacji w stanie pracy przez co najmniej 72 h, po czym pojemność ta musi być wystarczająca do zapewnienia alarmowania jeszcze co najmniej przez 30 min. Jeżeli uszkodzenie będzie natychmiast zgłaszane służbie serwisowej przez nadzór nad instalacją, a w zawartej umowie o konserwację zapewnia się dokonanie naprawy w czasie krótszym niż 24 h, minimalna pojemność baterii akumulatorów zasilania rezerwowego może być zmniejszona do wartości odpowiadającej zmniejszeniu czasu dozorowania z 72 h do 30 h. czas ten można dalej skrócić aż do 4 h, jeżeli przez całą dobę na miejscu są do dyspozycji części zamienne, służby serwisowe i awaryjny zespół prądotwórczy lub zapasowa bateria rezerwowa. Po obliczeniu minimalnej pojemności baterii zasilania rezerwowego należy sprawdzić, czy urządzenie ładujące gwarantuje ponowne naładowanie baterii rozładowanej do jej końcowego napięcia rozładowania do co najmniej 80% jej pojemności znamionowej w ciągu 24 godzin, zaś do jej pojemności znamionowej w ciągu następnych 48 godzin. Do akumulatorów nie można przyłączyć innych odbiorników energii, niebędących elementem sytemu sygnalizacji pożaru. 1.7 Instalacje Linie dozorowe należy wykonać telekomunikacyjnym kablem stacyjnym o izolacji PVC i uniepalnionej powłoce PVC w kolorze czerwonym, ekranowanym, do zastosowań w systemach przeciwpożarowych typu YnTKSYekw 1x2x0,8. Linie sygnalizacyjne akustyczne należy wykonać ognioodpornym, bezhalogenowym kablem telekomunikacyjnym do instalacji przeciwpożarowych koloru czerwonego typu HTKSHekw 1x2x1,0 o klasie odporności ogniowej PH90. 7

11 1.8 Montaż urządzeń i instalacji Montaż urządzeń i wyposażenia powinien zostać wykonany zgodnie z dokumentacją techniczno-ruchową urządzeń przez wykwalifikowanego instalatora. Przy montażu urządzeń należy przestrzegać następujących zasad: o czujki wraz z gniazdami i podstawami gniazd należy instalować na sufitach w miejscach oznaczonych w dokumentacji projektowej, o odległość instalowania czujek nie powinna być mniejszej niż 0,5 m od przeszkód, ścian, przewodów energetycznych, żarowych opraw oświetleniowych, o czujki powinny być instalowane w taki sposób aby widoczna była dioda LED sygnalizująca ich zadziałanie, o w pomieszczeniach, gdzie występują podciągi, belki lub przebiegają pod stropem kanały wentylacyjne, w odległości nie mniejszej niż 25 cm od stropu, odległość instalowania czujek od tych elementów nie powinna być mniejsza niż 0,5 m, o odległość instalowanie nie powinna być mniejsza niż 1,5 m od otworów wlotowych i wylotowych wentylacji oraz klimatyzacji, o sufity perforowane, przez które jest doprowadzane powietrze do pomieszczenia powinny być zakryte w promieniu min. 0,6 m wokół czujki, o czujek nie należy instalować w atmosferze korozyjnej, zawierającej gazy i opary żrące oraz zapylenie, o dodatkowe wskaźniki zadziałania powinny być instalowane w najbliższej możliwej odległości od czujki, w miejscach gdzie będą dobrze widoczne, o w uzasadnionych przypadkach istnieje możliwość przesunięcia punktowej czujki w stosunku do położenia przedstawionego na planie. Należy jednak wówczas przyjąć ogólną zasadę, by odległość pozioma od czujki do najdalszego dozorowanego punktu tego pomieszczenia nie była większa niż maksymalne zasięgi czujek czyli 7,5 m dla czujek dymu, 5 m dla czujek ciepła, o dopuszcza się zmianę kolejności łączenia czujek w ramach jednej linii dozorowej, wszystkie zmiany należy umieścić w dokumentacji powykonawczej, o ręczne ostrzegacze pożarowe należy instalować na ścianach, na wysokości od 1,2 m do 1,6 m od poziomu podłogi w taki sposób, aby były dobrze widoczne i dostępne, oraz możliwa była ich obsługa techniczna, o przewody instalacji SSP należy układać w odległości minimum 0,3 m od kabli innych instalacji, 8

12 w szczególności zasilających i biegnących równolegle. Przecięcia zespołów kablowych, których nie można uniknąć, wykonać pod kątem 90 stopni, o łączenie przewodów należy wykonywać tylko w gniazdach czujek lub na zaciskach modułów; należy unikać dodatkowych połączeń w puszkach instalacyjnych. Przejścia przez ściany winny być wykonane w rurkach instalacyjnych, lub za pomocą certyfikowanych przepustów przeciwpożarowych, o ekran przewodów musi być połączony między sobą w poszczególnych punktach montażowych (np. w gniazdach, w specjalnym złączu). Przed instalacją czujek pożarowych należy sprawdzić ciągłość żył i ekranu oraz oporność i pojemność kabli linii dozorowej, które nie mogą przekroczyć wartości właściwych dla systemu, o przewody instalacji sygnalizacji pożarowej należy prowadzić w bruzdach wykutych w ścianach, sufitach lub w specjalnych trasach kablowych, zgodnie z obowiązującymi przepisami, o przed montażem zweryfikować i potwierdzić u Inwestora szczegółowe rozplanowanie tras kablowych innych instalacji, o wszystkie przejścia kablowe między strefami pożarowymi uszczelnić zgodnie z obowiązującymi przepisami, materiałami o odpowiedniej odporności ogniowej, zgodnej z wymaganą klasą PH. 2. OPIS PROJEKTU 2.1 Koncepcja zabezpieczenia obiektu Projekt Systemu Sygnalizacji Pożarowej (SSP) wykonano zgodnie z wytycznymi Inwestora oraz zawartymi w Polskiej Normie PKN-CEN/TS 54-14:2006. Zaprojektowano adresowalne pętle dozorowe nadzorowane przez dwie centrale sygnalizacji pożarowej. Pierwsza centrala MASTER została zlokalizowana w portierni budynku A a druga centrala SLAVE zlokalizowana w serwerowni na piętrze I budynku C. Zaprojektowano wykonanie 14 linii dozorowych pętlowych z automatycznymi punktowymi i liniowymi czujkami dymu, ręcznymi przyciskami pożarowymi, sygnalizatorami akustycznymi i elementami kontrolno-sterującymi, w 2 centralach CSP, połączonych w sieć. 9

13 Linie dozorowe prowadzić należy w listwach lub rurkach elektroinstalacyjnych i korytach kablowych teletechnicznych oraz na naciągach. W razie potrzeby stosować się do innych przepisów według punktu 7 CEN/TS oraz innych norm związanych. Funkcję detekcji pożaru zrealizowano poprzez zastosowanie pożarowych czujek izotopowych dymu (uzupełniająco czujkami optycznymi, czujkami liniowymi, czujkami ciepła oraz czujkami wielosensorowymi) oraz ręcznych ostrzegaczy pożarowych. Funkcje sterownicze zrealizowano za pośrednictwem elementów kontrolno-sterujących i elementu kontrolo wykonawczego instalowanych na pętlach dozorowych. Funkcję ostrzegawcze zrealizowano za pomocą adresowalnych, autodiagnozujących sygnalizatorów akustycznych. Wszystkie elementy adresowalne pętlowe mają być wyposażone w izolatory zwarć, zabezpieczające system przed uszkodzeniem, oraz automatyczną adresację z poziomu centrali. 2.2 Elementy wchodzące w skład systemu Centrale: Centrale sygnalizacji pożarowej przeznaczona do stosowania: o w dużych budynkach (centrale pracujące samodzielnie) wymagające do ok. 800 adresowalnych elementów pętlowych oraz dużej liczby sterowań automatyką pożarową, o w rozległych obiektach (centrale pracujące w sieci) wymagające do ok adresowalnych elementów pętlowych oraz dużej liczby elementów automatyki pożarowej. Czujki: - jonizacyjna czujka dymu, optyczna czujka dymu, liniowa czujka dymu,uniwersalna czujka ciepła, wielosensorowa czujka dymu i ciepła z izolatorem zwarć. Ręczne ostrzegacze pożarowe: ręczny ostrzegacz pożarowy do zastosowań wewnątrz lub na zewnątrz budynków z izolatorem zwarć, 10

14 Sygnalizatory adresowalne: adresowalny sygnalizator akustyczny z izolatorem zwarć, Elementy kontrolno-sterujące: elementy kontrolno-sterujący, element wielowejściowy kontrolny z izolatorem zwarć, 3. OPIS DOBRANYCH URZĄDZEŃ 3.1 Centrale pożarowe: Centrala sygnalizacji pożarowej, przeznaczona do : o sygnalizowania o źródle pożaru, wykrytym przez współpracujące ostrzegacze pożarowe (automatyczne i ręczne), o wskazania miejsca zagrożonego pożarem, wysterowania przeciwpożarowych urządzeń zabezpieczających, o przekazania informacji o pożarze do właściwych służb, np. PSP. Przystosowana ma być do pracy ciągłej w pomieszczeniach o małym zapyleniu, w zakresie temperatur min - 5 C do max 40 C i przy wilgotności względnej powietrza do 80 % przy + 40 C. Wykonana jest w postaci metalowej szafki, przeznaczonej do instalowania na ścianie przy pomocy specjalnej ramy. Drzwi szafki, będące jednocześnie płytą czołową centrali, są zamykane na zamek bębenkowy. Na drzwiach centrali rozmieszczone są wszystkie elementy sygnalizacyjne i manipulacyjne. Centrala będzie wyposażona w pojemnik, o wymiarach pozwalających na umieszczenie 2 szt. akumulatorów 12 V o pojemności do 65 Ah. Wyposażona jest w 4 lub 8 pętli adresowalnych. Dodatkowo kontrolowane jest i sygnalizowane przekroczenie dopuszczalnych parametrów rezystancji i pojemności przewodów linii dozorowej. W centrali można utworzyć programowo strefy dozorowe, którym można przyporządkować dowolne komunikaty użytkownika. 11

15 W przypadku alarmu komunikaty te pojawią się na wyświetlaczu centrali, pozwalając obsłudze na szybką i precyzyjną lokalizację źródła pożaru. Centrala powinna posiadać możliwość podłączenia komputera w celu wizualizacji stanu centrali w formie graficznej na ekranie komputera odpowiedniego oprogramowania. przy pomocy 3.2 Czujki: o Jonizacyjna czujka dymu, adresowalna, przeznaczona do wykrywania dymu, pojawiającego się w początkowej fazie rozwoju pożaru. Umożliwia wykrycie pożaru w jego wczesnym stadium, wtedy gdy materiał jeszcze się tli, co występuje na ogół długo przed wybuchem otwartego płomienia i zauważalnym wzrostem temperatury. Przystosowana jest do pracy w pomieszczeniach zamkniętych, w których w normalnych warunkach nie występuje dym, zapylenie i skraplanie pary wodnej, charakteryzuje się dobrą odpornością na zmiany ciśnienia, temperatury i kondensację pary wodnej dzięki cyfrowej kompensacji zmian środowiskowych. Może pracować w adresowalnych pętlowych liniach dozorowych central sygnalizacji pożarowej. Czujka wyposażona jest w wewnętrzny izolator zwarć. Instalowana jest w gnieździe. Wykrywa pożary testowe od TF1 do TF5. o Optyczna czujka dymu, adresowalna przeznaczona do wykrywania widzialnego dymu, towarzyszącego powstawaniu większości pożarów, umożliwia wykrycie pożaru w jego początkowym stadium, gdy materiał jeszcze się tli, co następuje na ogół długo przed wybuchem otwartego płomienia i zauważalnym wzrostem temperatury. Charakteryzować powinny się znaczną odpornością na wiatr, na zmiany ciśnienia i kondensację pary wodnej, ma dużą czułość na dym widzialny. Może pracować w adresowalnych pętlowych liniach dozorowych central sygnalizacji pożarowej. Czujka wyposażona jest w wewnętrzny izolator zwarć. Instalowana jest w gnieździe. Wykrywa pożary testowe od TF2 do TF5. Czujka ma możliwość czyszczenia lub wymiany labiryntu. 12

16 o Czujka wielosensorowa, adresowalna, przeznaczona do wykrywania początkowego stadium rozwoju pożaru, podczas którego pojawia się dym lub płomień i dym; w przypadku pojawienia się płomienia zastosowany w czujce fotodetektor przyśpiesza zadziałanie tej czujki. Charakteryzować powinny się znaczną odpornością na ruch powietrza i na zmiany ciśnienia, może współpracować w adresowalnych pętlowych liniach dozorowych central sygnalizacji pożarowej. Czujka wyposażona jest w wewnętrzny izolator zwarć, instalowana jest w gnieździe G-40; wykrywa pożary testowe od TF1 do TF5 oraz TF8. Czujka ma możliwość czyszczenia lub wymiany labiryntu. o Uniwersalna czujka ciepła, adresowalna, przeznaczone do wykrywania i sygnalizowania zagrożenia pożarowego lub pożaru w pomieszczeniach zamkniętych, w których w pierwszej fazie pożaru może występować szybki przyrost temperatury lub, gdy temperatura w pomieszczeniu wzrośnie do wartości stanowiącej zagrożenie pożarowe. Umożliwia programowanie sposobu reagowania w miejscu zainstalowania, istnieje możliwość ustawienia klasy czujki i sposobu działania wg PN-EN 54-5 (A1, A1R, A2, A2R, A2S, B, BS, BR). Może pracować w adresowalnych pętlowych liniach dozorowych central sygnalizacji pożarowej. Czujka wyposażona jest w wewnętrzny izolator zwarć. Instalowana jest w gnieździe. Dopuszczalny zakres temperatur pracy wynosi: - 25 C + 50 C dla klasy temperaturowej A1, A1R, A2, A2R, A2S, - 25 C + 65 C dla klasy temperaturowej B, BR, BS. o Wielosensorowa czujka dymu i ciepła, adresowalna, przeznaczona do wykrywania początkowego stadium rozwoju pożaru, podczas którego pojawia się dym i/lub następuje wzrost temperatury. Charakteryzować powinna się znaczną odpornością na ruch powietrza i na zmiany ciśnienia. Może pracować w adresowalnych pętlowych liniach dozorowych central sygnalizacji pożarowej. Czujka wyposażona jest w wewnętrzny izolator zwarć. Instalowana jest w gnieździe. Wykrywa pożary testowe od TF1 do TF6 oraz TF8. Czujka ma możliwość czyszczenia lub wymiany labiryntu. o Liniowa czujka dymu, adresowalna, przeznaczona do wykrywania dymu powstającego we wczesnym stadium rozwoju pożaru, nadaje się zwłaszcza do ochrony pomieszczeń, gdzie w pierwszej fazie pożaru spodziewane jest pojawienie się dymu i tam, gdzie ze względu na dużą powierzchnię pomieszczenia należałoby dla jego ochrony, zastosować dużą liczbę punktowych czujek dymu. Czujki są przy tym (w porównaniu do czujek punktowych dymu) czułe na średnią wartość gęstości 13

17 dymu, na długiej drodze wiązki promieniowania podczerwonego, a zatem są szczególnie przydatne do stosowania pod wysokimi sufitami/stropami lub tam, gdzie dym może ulec przed detekcją rozproszeniu na dużym obszarze. Cechą charakterystyczną czujki jest umieszczenie nadajnika i odbiornika w jednej obudowie oraz współpraca z reflektorem lub zespołem reflektorów umieszczonym naprzeciwko, w obudowie czujki znajduje się celownik laserowy, który ułatwia wyosiowanie drogi optycznej pomiędzy czujką a reflektorem/zespołem reflektorów. Może pracować w adresowalnych pętlowych liniach dozorowych central sygnalizacji pożarowej. Czujka wyposażona jest w wewnętrzny izolator zwarć. Wykrywa pożary testowe od TF1 do TF5 oraz TF7 i TF8. Może pracować w pomieszczeniach zamkniętych, w zakresie temperatur min 25 C do max + 55 C i wilgotności względnej do 95 % przy 40 C. Przewidziany zasięg pracy czujki 20 m. 3.3 Ręczne ostrzegacze pożarowe: o ręczny ostrzegacz pożarowy jest przeznaczony do pracy w adresowalnych pętlach dozorowych central sygnalizacji pożarowej. Jest przeznaczony do przekazywania informacji o zauważonym pożarze poprzez ręczne uruchomienie. Ostrzegacze wyposażone są w wewnętrzne izolatory zwarć, przewidziany jest do instalowania wewnątrz obiektów, temperatura pracy min 25 C do max + 55 C i wilgotności względnej do 95 % przy 40 C, szczelność obudowy IP 30 lub wyższa. o ręczny ostrzegacz pożarowy zewnętrzny jest przeznaczony do pracy w adresowalnych pętlach dozorowych central sygnalizacji pożarowej. Jest przeznaczony do przekazywania informacji o zauważonym pożarze poprzez ręczne uruchomienie. Ostrzegacze wyposażone są w wewnętrzne izolatory zwarć, ostrzegacz o podwyższonej szczelności przewidziany jest do instalowania na zewnątrz obiektów, temperatura pracy min 40 C do max + 70 C i wilgotności względnej do 95 % przy 40 C, szczelność obudowy IP 55 lub wyższa. 3.4 Sygnalizatory adresowalne: Adresowalny sygnalizator akustyczny, przeznaczony do pracy wewnątrz pomieszczeń, dedykowany jest do pracy w adresowalnej linii dozorowej centrali sygnalizacji pożarowej. Zaprojektowano sygnalizator z poziomem emisji dźwięku na poziomie min 94 db. Uwaga: można zastosować sygnalizatory akustyczne o 14

18 wyższych poziomie głośności. Przewidziany jest do instalowania na ścianie lub suficie. Wyposażony jest w wewnętrzne izolatory zwarć. Temperatura pracy min 10 C do max + 55 C i wilgotności względnej do 95 % przy 40 C. 3.5 Elementy kontrolno-sterujące: Element kontrolno-sterujący, przeznaczony do: o sterowania automatycznych urządzeń zabezpieczających, przeciwpożarowych, o kontroli zadziałania ww. urządzeń, o sterowanie sygnalizatorami, o kontroli stanu dowolnych urządzeń. Przeznaczony jest do pracy w pętlach dozorowych central, jako element wejścia/wyjścia, przystosowany do pracy wewnątrz i na zewnątrz obiektów w zakresie temperatur od min 25 C do max + 55 C i wilgotności względnej do 95 % przy 40 C, szczelność obudowy IP 65, bistabilny przekaźnik wyjściowy z zatrzaskiem stanu, element wyposażony jest w wewnętrzne izolatory zwarć. Element wielowejściowy kontrolny, przeznaczony do kontroli stanów przeciwpożarowych urządzeń zabezpieczających (np. wind, klap dymowych) oraz alarmowanie pożarowe za pomocą podłączonych styków NO/NC, przewidziany jest do pracy w adresowalnych pętlowych liniach dozorowych central sygnalizacji pożarowej, element wyposażony jest w wewnętrzny izolator zwarć, przystosowany jest do pracy wewnątrz i na zewnątrz obiektów (IP 65), temperatura pracy od min 25 C do max + 55 C i wilgotności względnej do 95 % przy 40 C. 4. ODBIÓR PRAC Przed przekazaniem systemu do eksploatacji Wykonawca powinien przekazać: o dokumentację powykonawczą zawierającą zaktualizowany projekt techniczny z naniesionymi i uzgodnionymi zmianami powstałymi w czasie wykonawstwa, o ważne świadectwa dopuszczenia wydane przez CNBOP w Józefowie na zastosowane urządzenia, o protokoły z pomiarów, oraz dokonać próbnego uruchomienia systemu. 15

19 Uruchamiający powinien sprawdzić czy: o sposób wykonania instalacji jest zadawalający, o metody, materiały i elementy zostały użyte zgodnie z obowiązującymi przepisami, o dokumentacja powykonawcza (rysunki i opisy) są zgodne z instalacją, o wszystkie czujki i ręczne ostrzegacze pożarowe są sprawne, o informacje przekazywane przez CSP są prawidłowe i spełniają wymagania zawarte w dokumentacji, o wszystkie połączenia do stacji odbiorczej sygnałów lub PSP są prawidłowe, o wszystkie urządzenia alarmowe działają zgodnie z zaleceniami zawartymi w projekcie. 5. ZALECENIA DLA UŻYTKOWNIKA W pomieszczeniu ochrony lub innym gdzie została zainstalowana centrala sygnalizacji pożarowej należy umieścić: o instrukcję obsługi centrali, o instrukcję postepowania w przypadku wystąpienia alarmu pożarowego lub uszkodzenia, o plan sytuacyjny z zaznaczeniem dojść do pomieszczeń, o książkę przeglądów okresowych, o wykaz osób do powiadomienia. Użytkownik powinien dopilnować, aby Wykonawca przeprowadził odpowiednie szkolenie osób zajmujących się systemem SAP. Po przekazaniu systemu do eksploatacji należy zlecić stałą konserwację urządzeń i instalacji, wymóg taki jest zapisany w specyfikacji technicznej PKN-CEN/TS 54-14: KONSERWACJA I UTRZYMANIE SYSTEMU Na podstawie specyfikacji technicznej PKN-CEN/TS poniżej przedstawiono warunki eksploatacji systemu SSP. Wymagania te określają ramowy i szczegółowy zakres prac konserwacyjnych oraz obsługi technicznej. 16

20 Obsługa codzienna: Użytkownik lub właściciel powinien zapewnić, aby codziennie było sprawdzane: o czy każda centrala, tablica i panel wskazują stan dozorowania lub, czy każde odchylenie od stanu dozorowania jest odnotowane w książce pracy i, czy we właściwy sposób została zawiadomiona firma prowadząca konserwację, o czy przy każdym alarmie zarejestrowanym od poprzedniego dnia podjęto odpowiednie działania, o czy jeśli instalacja była wyłączana, sprawdzana lub wyciszana, to została przywrócona do stanu dozorowania. Każda zauważona nieprawidłowość powinna być odnotowana w książce pracy i możliwie szybko usunięta. Obsługa miesięczna: Co najmniej raz w miesiącu użytkownik lub właściciel powinien zapewnić aby: o zapasy papieru, tuszu lub taśmy dla każdej drukarki były wystarczające, o przeprowadzono próby rozruchu każdego awaryjnego zespołu prądotwórczego, który powinien spełniać oraz sprawdzono zapas paliwa i w razie potrzeby uzupełniono, o przeprowadzono test wskaźników a każdy fakt niesprawności wskaźnika został odnotowany. Każda zauważona nieprawidłowość powinna być odnotowana w książce pracy i możliwie szybko usunięta. Obsługa kwartalna: Co najmniej jeden raz na każde 3 miesiące, użytkownik lub właściciel powinien zapewnić, aby specjalista: o sprawdził wszystkie zapisy w książce pracy i podjął niezbędne działania, aby doprowadzić do prawidłowej pracy instalacji, o spowodował zadziałanie, co najmniej jednej czujki lub ręcznego ostrzegacza pożarowego w każdej strefie, w celu sprawdzenia czy centrala sygnalizacji pożarowej prawidłowo odbiera i wyświetla określone sygnały, emituje alarm akustyczny oraz uruchamia wszystkie inne urządzenia ostrzegawcze i pomocnicze, 17

21 o sprawdził, czy monitoring uszkodzeń centrali sygnalizacji pożarowej funkcjonuje prawidłowo, o w miarę możliwości spowodował zadziałanie każdego łącza do straży pożarnej lub do zdalnego centrum stałej obserwacji, o przeprowadził wszystkie inne kontrole i próby, określone przez wykonawcę, dostawcę lub producenta, o dokonał rozpoznania, czy w budynku nastąpiły jakieś zmiany budowlane lub w jego przeznaczeniu, które mogły by wpłynąć na rozmieszczenie czujek i ręcznych ostrzegaczy pożarowych oraz sygnalizatorów akustycznych i jeśli tak dokonał oględzin. Każda zauważona nieprawidłowość powinna być odnotowana w książce pracy i możliwie szybko usunięta. Obsługa roczna: Co najmniej jeden raz w roku, użytkownik lub właściciel powinien zapewnić, aby specjalista: o przeprowadził próby zalecane dla obsługi codziennej, miesięcznej i kwartalnej, o sprawdził każdą czujkę na poprawność działania zgodnie z zaleceniami producenta (każda czujka powinna być sprawdzana przynajmniej raz w roku. Dopuszcza się sprawdzanie kolejnych 25% czujek przy przeprowadzaniu kontroli raz na kwartał), o sprawdził zdolność centrali sygnalizacji pożarowej do uaktywnienia wszystkich funkcji pomocniczych, o sprawdził wzrokowo, czy wszystkie połączenia kablowe i sprzęt są sprawne, nieuszkodzone i odpowiednio zabezpieczone, o dokonał oględzin, czy w budynku nastąpiły jakieś zmiany budowlane lub w jego przeznaczeniu, które mogłyby wpłynąć na rozmieszczenie czujek i ręcznych ostrzegaczy pożarowych oraz sygnalizatorów akustycznych. Oględziny powinny także potwierdzić, czy pod każdą czujką jest utrzymana wolna przestrzeń co najmniej 0,5 m we wszystkich kierunkach i czy wszystkie ręczne ostrzegacze pożarowe są dostępne i widoczne, o sprawdził i przeprowadził próby wszystkich baterii akumulatorów. Każda zauważona nieprawidłowość powinna być odnotowana w książce pracy i możliwie szybko usunięta. 18

22 Dokumentacja: Po zakończeniu przeglądu kwartalnego i rocznego, jednostka odpowiedzialna, za przeprowadzenie próby powinna dostarczyć osobie odpowiedzialnej, z potwierdzeniem odbioru, protokół stwierdzający, że próby wymienione w instrukcji zostały wykonane i, że o wykrytych wadach została powiadomiona osoba odpowiedzialna. ZAINSTALOWANIE SYSTEMU WYKRYWANIA I SYGNALIZACJI POŻARU NIE ZWALNIA UŻYTKOWNIKA OBIEKTU OD PRZESTRZEGANIA ODPOWIEDNICH PRZEPISÓW PRZECIWPOŻAROWYCH! 19

23 Legenda Inwestor Obiekt Opracował Temat rysunku Sprawdził Projektował Wykonał Nr.rysunku

24 Legenda Inwestor Obiekt Opracował Temat rysunku Sprawdził Projektował Wykonał Nr.rysunku

25 Legenda Inwestor Obiekt Opracował Temat rysunku Sprawdził Projektował Wykonał Nr.rysunku

26 Legenda Inwestor Obiekt Opracował Temat rysunku Sprawdził Projektował Wykonał Nr.rysunku

27 Legenda Inwestor Obiekt Opracował Temat rysunku Sprawdził Projektował Wykonał Nr.rysunku

28 1/1 1/2 1/3 1/4 1/5 1/6 1/7 1/8 1/9 1/10 1/11 1/12 1/13 1/14 1/15 1/16 1/17 1/18 1/19 1/20 1/21 1/22 1/23 1/24 1/25 1/26 1/27 1/28 1/29 1/30 1/31 1/32 1/33 1/34 1/35 1/36 1/37 1/38 1/39 1/40 1/41 1/42 1/43 1/44 1/45 1/46 1/47 1/48 1/49 1/50 1/51 1/52 1/53 1/54 1/55 1/56 1/57 1/58 1/59 1/60 1/61 1/62 1/63 1/64 1/125 1/124 1/123 1/122 1/121 1/120 1/119 1/118 1/117 1/116 1/115 1/114 1/113 1/112 1/111 1/110 1/109 1/108 1/107 1/106 1/105 1/104 1/103 1/102 1/101 1/100 1/99 1/98 1/97 1/96 1/95 1/94 1/93 1/92 1/91 1/90 1/89 1/88 1/87 1/86 1/85 1/84 1/83 1/82 1/81 1/80 1/79 1/78 1/77 1/76 1/75 1/74 1/73 1/72 1/71 1/70 1/69 1/68 1/67 1/66 1/65 CENTRALA PRZECIWPOŻAROWA 2/1 2/2 2/3 2/4 2/5 2/6 2/7 2/8 2/9 2/10 2/11 2/12 2/13 2/14 2/15 2/16 2/17 2/18 2/19 2/20 2/21 2/22 2/23 2/24 2/25 2/26 2/27 2/28 2/29 2/30 2/31 2/32 2/33 2/34 2/35 2/36 2/37 2/38 2/39 2/40 3/1 3/2 3/3 3/4 3/5 3/6 3/7 3/8 3/9 3/10 3/11 3/12 3/13 3/14 3/15 3/16 3/17 3/18 3/19 3/20 3/21 3/22 3/23 3/24 3/25 3/26 3/27 3/28 3/29 3/30 3/31 3/32 3/33 3/34 3/35 3/36 3/37 3/38 3/39 3/40 3/41 3/42 3/43 3/44 3/45 3/46 3/47 3/48 3/49 3/50 3/51 3/52 3/53 3/54 3/55 3/56 3/57 3/58 3/59 3/60 3/61 3/62 3/63 3/64 3/124 3/123 3/122 3/121 3/120 3/119 3/118 3/117 3/116 3/115 3/114 3/113 3/112 3/111 3/110 3/109 3/108 3/107 3/106 3/105 3/104 3/103 3/102 3/101 3/100 3/99 3/98 3/97 3/96 3/95 3/94 3/93 3/92 3/91 3/90 3/89 3/88 3/87 3/86 3/85 3/84 3/83 3/82 3/81 3/80 3/79 3/78 3/77 3/76 3/75 3/74 3/73 3/72 3/71 3/70 3/69 3/68 3/67 3/66 3/65 4/1 4/2 4/3 4/4 4/5 4/6 4/7 4/8 4/9 4/10 4/11 4/12 4/13 4/14 4/15 4/16 4/17 4/18 4/19 4/20 4/21 4/22 4/23 4/24 4/25 4/26 4/27 4/28 4/29 4/30 4/31 4/123 4/122 4/121 4/120 4/119 4/118 4/117 4/116 4/115 4/114 Sterowanie klapą 4/113 4/112 4/32 4/33 4/34 4/35 4/36 4/37 4/111 4/110 4/109 4/108 4/107 4/106 4/105 4/104 4/103 4/102 4/101 4/100 4/99 4/98 4/97 4/96 4/95 4/94 4/93 5/1 5/2 5/3 5/4 5/5 5/6 5/7 5/8 5/9 5/10 5/11 5/12 5/13 5/14 5/15 5/16 5/17 5/18 5/19 5/20 5/21 5/22 5/23 5/24 5/25 5/26 5/27 5/28 5/29 5/30 5/31 5/32 5/33 5/34 5/35 5/36 5/37 4/38 4/39 4/40 4/41 4/42 4/43 4/44 4/45 4/46 4/47 4/48 4/49 4/50 4/51 4/52 4/53 4/54 4/55 4/56 4/57 4/58 4/59 4/60 4/61 4/92 4/91 4/90 6/1 6/2 6/3 6/4 6/5 6/6 6/7 6/8 6/9 6/10 6/11 6/12 6/13 6/14 6/15 6/16 6/17 6/18 6/19 6/20 6/21 6/22 6/23 6/24 6/25 6/26 6/27 6/28 6/29 6/30 6/31 6/32 6/33 6/34 6/35 6/36 6/37 6/38 6/39 6/40 6/106 6/105 6/104 6/103 6/102 6/101 6/100 6/99 6/98 6/97 6/96 6/95 6/94 6/93 6/92 6/91 6/90 8/1 8/2 8/3 8/4 8/5 8/6 8/7 8/8 8/9 8/10 8/11 8/12 8/13 8/14 8/15 8/16 8/17 8/18 8/19 8/20 8/21 8/22 8/23 8/24 8/25 8/26 8/27 8/28 8/29 8/30 8/31 Sterowanie windą 8/32 8/33 8/34 8/35 8/36 8/37 2/41 2/42 2/43 2/44 2/45 2/46 2/47 2/48 2/49 2/50 2/51 2/52 2/53 2/54 2/55 2/56 2/57 2/58 2/59 2/60 2/61 2/77 2/76 2/75 2/74 2/73 2/72 2/71 2/70 2/69 2/68 4/89 4/88 4/87 4/86 4/85 4/84 4/83 4/82 4/81 4/80 4/79 4/78 4/77 4/76 4/75 4/74 4/73 4/72 4/71 4/70 4/69 4/68 6/41 6/42 6/43 6/44 6/45 6/46 6/47 6/48 6/49 6/50 6/51 6/52 6/53 6/54 6/55 6/56 6/57 6/58 6/59 6/60 6/61 6/89 6/88 6/87 6/86 6/85 6/84 6/83 6/82 6/81 6/80 6/79 6/78 6/77 6/76 6/75 6/74 6/73 6/72 6/71 6/70 6/69 6/68 7/1 7/2 7/3 7/4 7/5 7/6 7/7 7/8 7/9 7/10 7/11 7/12 7/13 7/14 7/15 7/16 7/17 7/18 7/19 7/20 7/21 7/22 7/23 7/24 7/25 7/26 7/27 7/28 7/29 7/30 7/31 7/32 7/33 7/34 7/35 7/36 7/37 7/38 7/39 7/40 7/41 7/42 7/43 7/44 7/45 7/46 7/47 7/48 7/49 7/50 7/51 7/52 7/53 7/54 7/55 7/56 7/57 7/58 7/59 7/60 7/61 7/62 7/63 7/64 8/38 8/39 8/40 8/41 8/42 8/43 8/44 8/45 8/46 8/47 8/48 8/49 8/50 8/51 8/52 8/53 8/54 8/55 8/56 8/57 8/58 8/59 8/60 8/61 2/62 2/63 2/64 2/67 2/66 2/65 4/62 4/63 4/64 4/67 4/66 4/65 5/38 5/39 5/40 5/41 5/42 5/43 5/44 5/45 5/46 5/47 5/48 5/49 5/50 5/51 5/52 5/53 5/54 5/55 5/56 5/57 5/58 5/59 5/60 5/61 5/62 5/63 5/64 5/126 5/125 5/124 5/123 5/122 5/121 5/120 5/119 5/118 5/117 5/116 5/115 5/114 5/113 5/112 5/111 5/110 5/109 5/108 5/107 5/106 5/105 5/104 5/103 5/102 5/101 5/100 5/99 5/98 5/97 5/96 5/95 5/94 5/93 5/92 5/91 5/90 5/89 5/88 5/87 5/86 5/85 5/84 5/83 5/82 5/81 5/80 5/79 5/78 5/77 5/76 5/75 5/74 5/73 5/72 5/71 5/70 5/69 5/68 5/67 5/66 5/65 6/108 6/107 Sterowanie windą Sterowanie klapą 7/124 7/123 7/122 7/121 7/120 7/119 7/118 7/117 7/116 7/115 7/114 7/113 7/112 7/111 7/110 7/109 7/108 7/107 7/106 7/105 7/104 7/103 7/102 7/101 7/100 7/99 7/98 7/97 7/96 7/95 7/94 7/93 7/92 7/91 7/90 7/89 7/88 7/87 7/86 7/85 7/84 7/83 7/82 7/81 7/80 7/79 7/78 7/77 7/76 7/75 7/74 7/73 7/72 7/71 7/70 7/69 7/68 7/67 7/66 7/65 Sterowanie klapą Sterowanie windą Sterowanie klapą Kontrola serwerowni 6/62 6/63 6/64 6/67 6/66 6/65 8/62 8/63 8/64 8/120 8/119 8/118 8/117 8/116 8/115 8/114 8/113 8/112 8/111 8/110 8/109 8/108 8/107 8/106 8/105 8/104 8/103 8/102 8/101 8/100 8/99 8/98 8/97 8/96 8/95 8/94 8/93 8/92 8/91 8/90 8/87 8/86 8/73 8/72 8/71 8/70 8/69 8/68 8/67 8/66 8/65 9/1 9/2 9/3 9/4 9/5 9/6 9/7 9/8 9/9 9/10 9/11 9/12 9/13 9/14 9/15 9/16 9/17 9/18 9/19 9/20 9/21 9/22 9/23 9/24 9/25 9/26 9/27 9/28 9/29 9/30 9/31 9/32 9/33 9/34 9/35 9/36 9/37 9/38 9/39 9/40 9/41 9/42 9/43 9/44 9/45 9/46 9/47 9/48 9/49 9/50 9/51 9/52 9/53 9/54 9/55 9/56 9/57 9/58 9/59 CENTRALA PRZECIWPOŻAROWA 10/1 10/2 10/3 10/4 10/5 10/6 10/7 10/8 10/9 10/10 10/11 10/12 10/13 10/14 10/15 10/16 10/17 10/18 10/19 10/20 10/21 10/22 10/23 10/24 10/25 10/26 10/27 10/28 10/29 10/30 10/31 10/32 10/33 10/34 10/35 10/36 10/37 10/38 10/39 10/40 10/41 10/42 10/43 10/44 10/45 10/46 10/47 10/48 10/49 10/50 10/51 10/52 10/53 10/54 10/55 10/56 10/57 10/58 10/59 10/60 10/61 10/62 10/63 10/64 10/124 10/123 10/122 10/121 10/120 10/119 10/118 10/117 10/116 10/115 10/114 10/113 10/112 10/111 10/110 10/109 10/108 10/107 10/106 10/105 10/104 10/103 10/102 10/101 10/100 10/99 10/98 10/97 10/96 10/95 10/94 10/93 10/92 10/91 10/90 10/89 10/88 10/87 10/86 10/85 10/84 10/83 10/82 10/81 10/80 10/79 10/78 10/77 10/76 10/75 10/74 10/73 10/72 10/71 10/70 10/69 10/68 10/67 10/66 10/65 11/1 11/2 11/3 11/4 11/5 11/6 11/7 11/8 11/9 11/10 11/11 11/12 11/13 11/14 11/15 11/16 11/17 11/18 11/19 11/20 11/21 11/22 11/23 11/24 11/25 11/26 11/27 11/28 11/29 11/30 11/31 11/116 11/115 11/114 11/113 11/112 11/32 11/33 11/34 11/35 11/36 11/37 11/111 11/110 11/109 11/108 11/107 11/106 11/105 11/104 11/103 11/102 11/101 11/100 11/99 11/98 11/97 11/96 11/95 11/94 11/93 12/1 12/2 12/3 12/4 12/5 12/6 12/7 12/8 12/9 12/10 12/11 12/12 12/13 12/14 12/15 12/16 12/17 12/18 12/19 12/20 12/21 12/22 12/23 12/24 12/25 12/26 12/27 12/28 12/29 12/30 12/31 12/32 12/33 12/34 12/35 12/36 12/37 13/1 13/2 13/3 13/4 13/5 13/6 13/7 13/8 13/9 13/10 13/11 13/12 13/13 13/14 13/15 13/16 13/17 13/18 13/19 13/20 13/21 13/22 13/23 13/24 13/25 13/26 13/27 13/28 13/29 13/30 13/31 13/32 13/33 13/34 13/35 13/36 13/37 13/38 13/39 13/40 H 13/123 13/121 13/120 13/119 13/118 13/117 13/116 13/115 13/114 13/113 13/112 13/111 13/110 13/109 13/108 13/107 13/106 13/105 13/104 13/103 13/102 13/101 13/100 13/99 13/98 13/97 13/96 13/95 13/94 13/93 13/92 13/91 13/90 H H H Sterowanie windą 11/38 11/39 11/40 11/41 11/42 11/43 11/44 11/45 11/46 11/47 11/48 11/49 11/50 11/51 11/52 11/53 11/54 11/55 11/56 11/57 11/58 11/59 11/60 11/61 11/62 11/63 11/64 11/92 11/91 11/90 11/89 11/88 11/87 11/86 11/85 11/84 11/83 11/82 11/81 11/80 11/79 11/78 11/77 11/76 11/75 11/74 11/73 11/72 11/71 11/70 11/69 11/68 11/67 11/66 11/65 12/38 5/39 5/40 5/41 5/42 5/43 5/44 5/45 5/46 5/47 5/48 5/49 5/50 12/51 12/52 12/53 12/54 12/55 12/56 12/57 12/58 12/59 12/60 12/61 12/62 12/63 12/64 12/75 12/74 12/73 12/72 12/71 12/70 12/69 12/68 12/67 12/66 12/65 13/41 13/42 13/43 13/44 13/45 13/46 13/47 13/48 13/49 13/50 13/51 13/52 13/53 13/54 13/55 13/56 13/57 13/58 13/59 13/60 13/61 13/62 13/63 13/64 13/89 13/88 13/87 13/86 13/85 13/84 13/83 13/82 13/81 13/80 13/79 13/78 13/77 13/76 13/75 13/74 13/73 13/72 13/71 13/70 13/69 13/68 13/67 13/66 13/65 14/1 14/2 14/3 14/4 14/5 14/6 14/7 14/8 14/9 14/10 14/11 14/12 14/13 14/14 14/15 14/16 14/17 14/18 14/19 14/20 14/21 14/22 14/23 14/24 14/25 14/26 14/27 14/28 14/29 14/30 14/31 14/32 14/33 14/34 14/35 14/36 14/37 14/38 14/39 14/40 14/41 14/42 14/43 14/44 14/45 14/46 14/47 14/48 14/49 14/50 14/51 14/52 14/53 14/54 14/55 14/56 14/57 14/58 14/59 14/60 14/61 H Sterowanie klapą Sterowanie klapą 14/76 14/75 14/74 14/73 14/72 14/71 14/70 14/69 14/68 14/62 14/63 14/64 14/67 14/66 14/65 Inwestor Obiekt H ROP wewn. ROP zewn. Czujka dymu jonizacyjna Czujka dymu i ciepła Czujka dymu Czujka ciepła Czujka dymu i płomienia Czujka liniowa Sygnalizator akustyczny Element kontrolno sterujący Element kontrolny wielowyjściowy YnTKSYekw 2x1x0,8mm ² HDGs PH90, HTKSH PH90 1x2x1 mm² Nr linii 3/122 Nr strefy Opracował Temat rysunku Sprawdził Projektował Wykonał Nr.rysunku

29 A A D B C D D

30 33,43 m² wykł. dywanowa tarkett 17,05 m² tarkett 22,37 m² tarkett 19,94 m² tarkett 15,62 m² tarkett 15,23 m² 52,58 m² wykł. dywanowa 56,72 m² wykł. dywanowa 71,44 m² - ARCHIWUM wykł. dywanowa 3 WĘZE Ł CO 17,07 m² wykł. dywanowa 2 12,52 m² pos. betonowa ,49 m² wykł. dywanowa 16,12 m² tarkett 18,88 m² tarkett 1 wyjście do budynku "A3" tarkett 15,44 m² 17 tarkett 16,14 m² 16 tarkett 16,10 m² 15 tarkett 17,12 m² tarkett 18,05 m² 12 tarkett 15,48 m² 11 16,77 m² tarkett 10 17,01 m² tarkett tarkett 18,57 m² 9 8 WI 15,93 m² tarkett 7,63 m² OP. C.TEL. tarkett 9,75 m² BANKOMAT wykładzina pcv odwodnienie liniowe 3 x 13 x40 odwodnienie liniowe odwodnienie liniowe 12 x 14 x40 12 x 14 x40 ul. Grudziądzka SZATNIA 7,01 m² wykładzina pcv PORTIERNIA 8,87 m² pos. gres HALL POCZTA 10,90 m² pos. gres USC 22,94 m² wykładzina pcv 1 serwer USC USC USC 16,61 m² wykładzina pcv 28,94 m² wykładzina pcv 19,00 m² wykładzina pcv Wejście główne 55,09 m² pos. gres USC - HALL 25,60 m² pos.gres USC - komunikacja 10,66 m² pos. gres USC - poczekalnia USC - komunikacja 12,09 m² pos. gres USC - archiwum USC 27,45 m² wykładzina pcv 25,20 m² pos. gress USC 19,42 m² wykładzina pcv 6 60,74 m² pos. gres 8 7 7A 23,24 m² USC wykładzina pcv 22,73 m² USC - Kierownik wykł. dywanowa
