1 1 Zadanie inwestycyjne PRZEBUDOWA POMIESZCZEŃ W BUDYNKU GIMNAZJUM NR 82 PRZY UL. CZUMY 8 W WARSZAWIE, w części zlokalizowanej na działkach 8/3 i 8/4 obrębu , Umowa NR UD-I-WID/B/51/2013/1755 Temat opracowania Inwestor CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU MIASTO STOŁECZNE WARSZAWA- DZIELNICA BEMOWO WARSZAWA, UL. POWSTAŃCÓW ŚLĄSKICH 70 AUTORZY OPRACOWANIA Imię i nazwisko Uprawnienia projektowe Podpis Projektant: mgr inż. Andrzej Sicko PAŹDZIERNIK 2013

2 2 Spis treści: 1) Tabela zbiorcza przegród budowlanych użytych w projekcie 2) Sprawdzenie warunku powierzchni okien 3) Sprawdzenie warunku uniknięcia rozwoju pleśni 4) Tabela zbiorcza sezonowego zapotrzebowania na ciepło Q H,nd dla każdej strefy 5) Tabela zbiorcza sezonowego zapotrzebowania na ciepłą wodę Q W,nd 6) Tabela zbiorcza sprawności systemu ogrzewania i wentylacji 7) Tabela zbiorcza sprawności systemu przygotowania ciepłej wody 8) Tabela zbiorcza sprawności systemu oświetlenia 9) Tabela zbiorcza wyników energii pierwotnej i końcowej 10) Wyliczenia dla budynku wielofunkcyjnego 11) Sprawdzenie warunków granicznych wg WT ) Bilans mocy

3 3 1) Tabela zbiorcza przegród budowlanych użytych w projekcie I. Przegrody ściany zewnętrzne Parametry przegród nieprzezroczystych budowlanych Lp. Nazwa przegrody Symbol Wsp. U 1 Ściana zewnętrzna 2 Ściana zewnętrzna Sciana osłonow a Sciana szczytow a 1,04 0,30 Nie 1,04 0,30 Nie II. Przegrody ściany na gruncie Lp. Nazwa przegrody Symbol Wsp. U 1 Ściana na gruncie SG 1 0,63 Brak wymagań Tak III. Przegrody dach Lp. Nazwa przegrody Symbol Wsp. U 1 Dach gr. 34 cm D-34 0,91 0,25 Nie IV. Przegrody podłogi na gruncie Lp. Nazwa przegrody Symbol Wsp. U 1 Podłoga na gruncie PG 1 0,40 0,45 Tak V. Przegrody ściany wewnętrzne Lp. Nazwa przegrody Symbol Wsp. U 1 Ściana wewnętrzna Sciana działowa 2,51 Brak wymagań Tak VI. Przegrody stropy wewnętrzne Lp. Nazwa przegrody Symbol Wsp. U 1 Strop wewnętrzny STW 1 0,63 0,25 Nie

4 4 VII. Przegrody drzwi wewnętrzne Lp. Nazwa przegrody Symbol Wsp. U 1 Drzwi wewnętrzne DW 1 1,80 Brak wymagań Tak VIII. Przegrody drzwi zewnętrzne Lp. Nazwa przegrody Symbol Wsp. U 1 Drzwi zewnętrzne DZ 1 2,60 2,60 Tak IX. Okna zewnętrzne Lp. Nazwa przegrody Symbol Parametry przegród przezroczystych Wsp. U Wsp.oszkle nia g Udział pow. oszklonej C Wsp.U wg Wt Okno zewnętrzne OZ 1 1,45 0,75 0,80 1,80 Tak 2) Sprawdzenie warunku powierzchni okien Grupa "Niezgrupowane" Przeznaczenie budynku Pole powierzchni przegród szklanych i przezroczystych o współczynniku U >= 1.5 W/m2K Suma pól powierzchni rzutu poziomego wszystkich kondygnacji nadziemnych w pasie 5 m wzdłuż ścian zewnętrznych Suma pól powierzchni pozostałej części rzutu poziomego Graniczna wartość powierzchni okien Sprawdzenie warunku powierzchni okien A omax A o Budynki użyteczności publicznej NIE DOTYCZY NIE DOTYCZY NIE DOTYCZY NIE DOTYCZY

5 5 3) Sprawdzenie warunku uniknięcia rozwoju pleśni Wartości obliczeniowego czynnika temperatury f Rsi,min dla przegród zewnętrznych Wartości obliczeniowego czynnika temperatury f Rsi,min dla przegród: Sciana osłonowa, Sciana szczytowa, D-34 Miesiąc f Rsi,min 1 Styczeń 0,687 2 Luty 0,682 3 Marzec 0,574 4 Kwiecień 0,515 5 Maj 0,148 6 Czerwiec -1,292 7 Lipiec -7,307 8 Sierpień -0,955 9 Wrzesień 0, Październik 0, Listopad 0, Grudzień 0,654 Miesiąc krytyczny: Styczeń Wartość czynnika temperatury dla krytycznego miesiąca: f Rsi,max =0, Wartości obliczeniowego czynnika temperatury f Rsi,min dla przegród stykających się z gruntem Wartości obliczeniowego czynnika temperatury f Rsi,min dla przegród: SG 1, PG 1 Miesiąc f Rsi,min 1 Styczeń 0,834 2 Luty 0,834 3 Marzec 0,834 4 Kwiecień 0,834 5 Maj 0,834 6 Czerwiec 0,834 7 Lipiec 0,834 8 Sierpień 0,834 9 Wrzesień 0,834

6 6 10 Październik 0, Listopad 0, Grudzień 0,834 Miesiąc krytyczny: Styczeń, Luty, Marzec, Kwiecień, Maj, Czerwiec, Lipiec, Sierpień, Wrzesień, Październik, Listopad, Grudzień Wartość czynnika temperatury dla krytycznego miesiąca: f Rsi,max =0, Efektywna wartość czynnika temperatury na powierzchni wewnętrznej przegrody wyznaczona na podstawie wartości współczynnika przenikania ciepła elementu U oraz oporu przejmowania ciepła na powierzchni wewnętrznej Rsi dla poszczególnych przegród. Nazwa przegrody 1 Ściana zewnętrzna Symbol U [W/(m 2 K)] f Rsi [W/(m 2 K)] Sciana osłono wa f Rsi >f Rsi,max [W/(m 2 K)] 1,040 0,865 0,865 > 0,687 Spełniony 2 Ściana na gruncie SG 1 0,628 0,918 0,918 > 0,834 Spełniony 3 Ściana zewnętrzna Sciana szczyto wa 1,043 0,864 0,864 > 0,687 Spełniony 4 Dach gr. 34 cm D-34 0,905 0,885 0,885 > 0,687 Spełniony 5 Podłoga na gruncie PG 1 0,403 0,947 0,947 > 0,834 Spełniony 4) Tabela zbiorcza sezonowego zapotrzebowania na ciepło Q H,nd dla każdej strefy Obliczenia zbiorcze dla strefy Strefa piwnic Temperatura wewnętrzna strefy i 21,8 Pole powierzchni pomieszczeń o regulowanej temperaturze A f 602,0 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 5,0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku 22,4 h Udział granicznych potrzeb ciepła H,lim 1,4 - - a H 2,5 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji Q H,nd,n kwh/m-c miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -1,2-0,9 4,4 6,3 12,2 17,1 19,2 16,6 12,8 8,2 2,9 0,8 o C

7 7 Liczba godzin w miesiącu t m, h Miesięczna strata ciepła przez przenikanie Q H,th =10-3 *H tr *( i - e )*t m kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi Q H,zy =10-3 *H zy *( i - i,yz )*t m kwh/m-c Miesięczna strata ciepła przez przenikanie Q H,ht =Q H,t +Q H,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Q sol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Q int =q int *10-3 *A f *t m kwh/m-c Miesięczne zyski ciepła Q H,gn =Q sol +Q int kwh/m-c H =Q H,gn /Q H,ht 0,15 0,16 0,26 0,35 0,65 1,38 2,43 1,15 0,56 0,29 0,17 0,15 H,1 0,15 0,15 0,21 0,30 0,50 0,00 0,00 0,00 0,42 0,23 0,16 0,15 H,2 0,15 0,21 0,30 0,50 1,02 0,00 0,00 0,00 0,85 0,42 0,23 0,16 f H,n 1,00 1,00 1,00 1,00 1,00 0,00 0,00 0,00 1,00 1,00 1,00 1,00 Współczynnik wykorzystania zysków ciepła, H,gn 0,99 0,99 0,97 0,95 0,85 0,59 0,38 0,66 0,88 0,97 0,99 0,99 Miesięczne zapotrzebowanie na energię Q H,nd,n =Q H,ht - H,gn *Q H,gn kwh/m-c Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji Q H,nd = (Q H,nd,n ), kwh/rok ,3 Zestawienie stref Numer strefy Niezgrupowane Nazwa strefy A f V i Zapotrzebowanie na ciepło Q H,nd - m 2 m 3 o C kwh/rok 1 Strefa piwnic 602, ,36 21, ,29 Całkowite zapotrzebowanie strefy Q H,nd kwh/rok ,29

8 8 5) Tabela zbiorcza sezonowego zapotrzebowania na ciepłą wodę Q W,nd Obliczenia instalacja ciepłej wody użytkowej Niezgrupowane Ciepło właściwe wody, c W 4.19 kj/kg K Gęstość wody, W 1000 kg/m 3 Temperatura ciepłej wody, CW 55 Temperatura zimnej wody, O 10 Współczynnik korekcyjny, k t 1,00 - Liczba jednostek odniesienia, L i 40 j.o. Mnożnik na wodomierze mieszkaniowe 0,80 - Jednostkowe dobowe zużycie ciepłej wody, V CW 8,00 dm 3 /j.o. d Mnożnik na przerwy urlopowe 0,90 - Czas użytkowania instalacji, t UZ 365,00 dni Roczna energia użytkowa do przygotowania cwu, Q W,nd 4404,53 kwh/rok o C o C 6) Tabela zbiorcza sprawności systemu ogrzewania i wentylacji Niezgrupowane Nazwa źródła Nowe źródło ogrzewania Nr źródła 1 - Udział procentowy 100 % Rodzaj nośnika energii Ciepło z kogeneracji - węgiel kamienny Współczynnik W H 0,80 - Współczynnik W el Energia użytkowa Q H,nd ,29 kwh/rok Wybrany wariant wytwarzania Węzeł cieplny kompaktowy bez obudowy powyżej 300kW Sprawność wytwarzania H,g 0,95 - Wybrany wariant regulacji Ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej adaptacyjnej i miejscowej Sprawność regulacji H,e 0,99 - Wybrany wariant przesyłu C.o. wodne z źródłem w budynku, z zaizolowanymi przewodami, armaturą i urządzeniami w pom. ogrzewanych

9 9 Sprawność przesyłu H,d 0,97 - Wybrany wariant akumulacji Brak zasobnika buforowego Sprawność akumulacji H,s 1,00 - Całkowita sprawność systemu zasilania i-tego nośnika H,tot 0,91 - Energia na urządzenia pomocnicze E el,pom,h% 301,01 kwh/rok 7) Tabela zbiorcza sprawności systemu przygotowania ciepłej wody Niezgrupowane Nazwa źródła Nowe źródło ciepłej wody Nr źródła 1 - Udział procentowy 100,00 % Rodzaj nośnika energii Ciepło z kogeneracji - węgiel kamienny Współczynnik W W 0,80 - Współczynnik W el Energia użytkowa Q W,nd 4404,53 kwh/rok Wybrany wariant wytwarzania Węzeł cieplny kompaktowy bez obudowy (ogrzewanie i ciepła woda) Sprawność wytwarzania W,g 0,96 - Wybrany wariant przesyłu Rodzaj przesyłu ciepłej wody Centralne przygotowanie ciepłej wody, instalacja ciepłej wody z obiegami cyrkulacyjnymi, piony instalacyjne i przewody rozprowadzające izolowane Instalacje średnie, punktów poboru ciepłej wody Sprawność przesyłu W,d 1,00 - Wybrany wariant akumulacji Brak zasobnika Sprawność akumulacji W,s 1,00 - Całkowita sprawność systemu zasilania i-tego nośnika W,tot 0,58 - Energia na urządzenia pomocnicze E el,pom,w% 584,00 kwh/rok

10 10 8) Tabela zbiorcza sprawności systemu oświetlenia Niezgrupowane Nazwa źródła Nowe źródło światła Nr źródła 1 - Rodzaj nośnika energii Współczynnik W L 3.00 Energia elektryczna - produkcja mieszana Współczynnik W el Energia użytkowa E l,i% 22,33 kwh/rok Powierzchnia użytkowa grupy pomieszczeń A f 602,02 m 2 Czas użytkowania oświetlenia dzień t D 2250,00 h/rok Czas użytkowania oświetlenia noc t N 250,00 h/rok Rodzaj regulacji Ręczna Wpływ światła dziennego F D 1,00 - Rodzaj regulacji Ręczna Wpływ nieobecności pracowników F O 1,00 - Regulacja prowadzona do utrzymania oświetlenia na wymaganym poziomie Współczynnik obciążenia natężenia oświetlenia F C 0,90 - Energia na urządzenia pomocnicze E el,pom,l% 6,00 kwh/rok Nie 9) Tabela zbiorcza wyników energii pierwotnej i końcowej Niezgrupowane Ogrzewanie i wentylacja Nr źródła Nazwa źródła Q K,H Q P,H 1 Nowe źródło ogrzewania Suma kwh/rok , ,6 1 kwh/rok 91800, ,32 Przygotowanie ciepłej wody Nr źródła Nazwa źródła Q K,W Q P,W kwh/rok kwh/rok 1 Nowe źródło ciepłej wody 7646, ,40

11 11 Suma 7646, ,40 Oświetlenie wbudowane Nr źródła Nazwa źródła Q K,L Q P,L kwh/rok kwh/rok 1 Nowe źródło światła 13444, ,96 Suma 13444, ,96 Zestawienie energii pierwotnej Q P =Q P,H +Q P,W +Q P,L ,6 8 kwh/rok Zestawienie energii końcowej EK = (Q K,H +Q K,W ) / A f 201,44 kwh/(m 2 rok) Roczny wskaźnik obliczeniowy zapotrzebowania na nieodnawialną energię pierwotną do ogrzania, wentylacji i przygotowania ciepłej wody oraz chłodzenia Ep = Q P /A f 232,59 kwh/(m 2 rok) Budynek referencyjny wg WT 2008 Suma pól powierzchni wszystkich przegród budynku, oddzielających część ogrzewaną budynku od powierzchni zewnętrznej, gruntu i przyległych pomieszczeń nieogrzewanych, liczone po obrysie zewnętrznym Kubatura ogrzewanej części budynku, liczoną po obrysie zewnętrznym A 820,21 m 2 V e 2335,70 m 3 Współczynnik kształtu A/V e 0,35 1/m Powierzchnia użytkowa ogrzewanego budynku A f 602,02 m 2 Powierzchnia ściany zewnętrznej budynku, liczona po obrysie zewnętrznym Dodatek na jednostkowe zapotrzebowanie na nieodnawialną energię pierwotną do przygotowania ciepłej wody w ciągu roku Dodatek na jednostkowe zapotrzebowanie na nieodnawialną energię pierwotną do oświetlenia wbudowanego w ciągu roku Maksymalna wartość rocznego wskaźnika obliczeniowego zapotrzebowania na nieodnawialną energię pierwotną do ogrzewania, wentylacji i przygotowania ciepłej wody oraz chłodzenia A w,e 89,20 m 2 EP W 13,11 kwh/(m 2 rok) EP L 108,00 kwh/(m 2 rok) EP ref 238,87 kwh/(m 2 rok) Sprawdzenie warunku na EP EP kwh/(m2 rok) EP ref kwh/(m 2 rok) Uwagi 232,59 <= 238,87

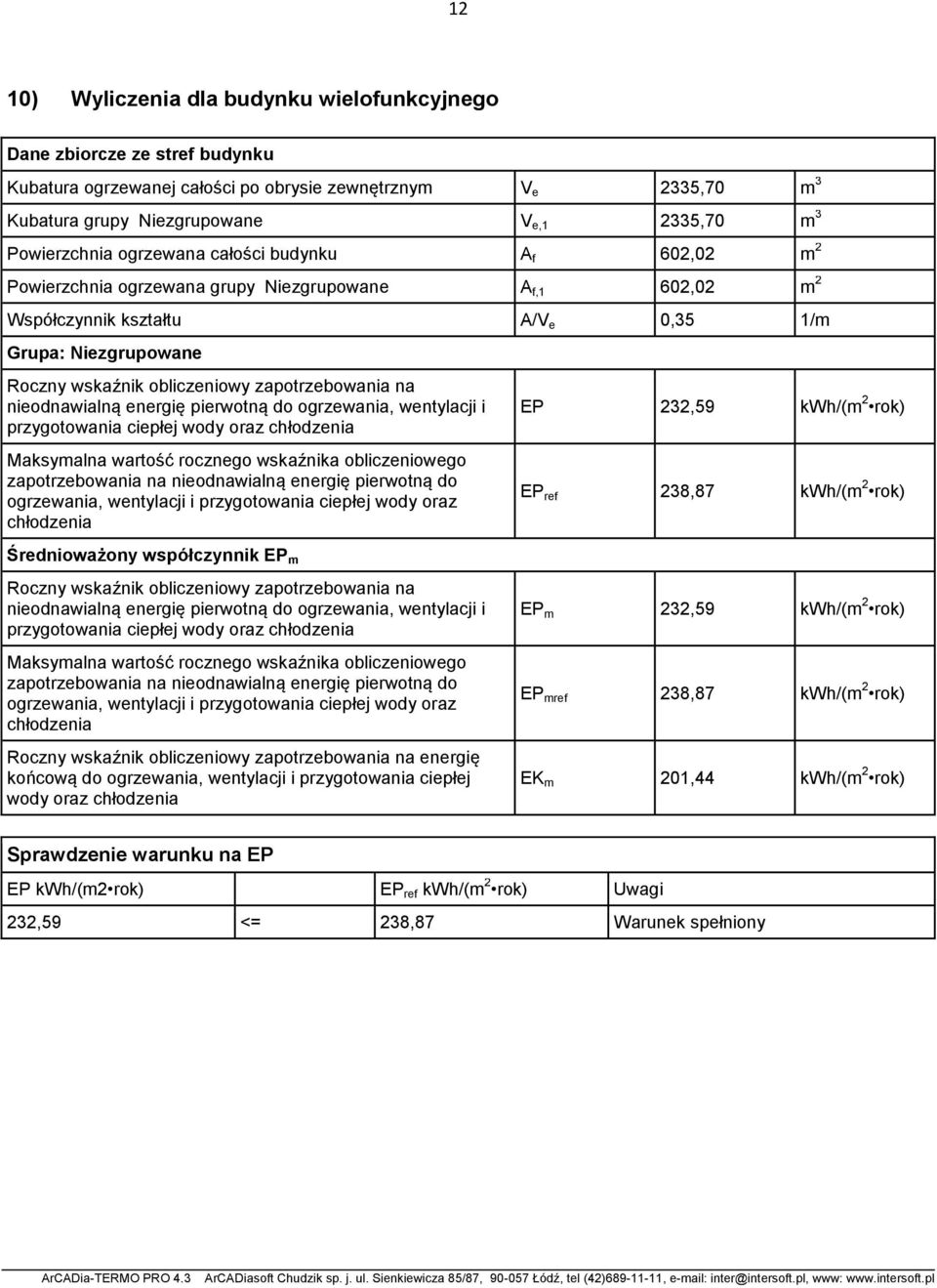

12 12 10) Wyliczenia dla budynku wielofunkcyjnego Dane zbiorcze ze stref budynku Kubatura ogrzewanej całości po obrysie zewnętrznym V e 2335,70 m 3 Kubatura grupy Niezgrupowane V e,1 2335,70 m 3 Powierzchnia ogrzewana całości budynku A f 602,02 m 2 Powierzchnia ogrzewana grupy Niezgrupowane A f,1 602,02 m 2 Współczynnik kształtu A/V e 0,35 1/m Grupa: Niezgrupowane Roczny wskaźnik obliczeniowy zapotrzebowania na nieodnawialną energię pierwotną do ogrzewania, wentylacji i przygotowania ciepłej wody oraz chłodzenia Maksymalna wartość rocznego wskaźnika obliczeniowego zapotrzebowania na nieodnawialną energię pierwotną do ogrzewania, wentylacji i przygotowania ciepłej wody oraz chłodzenia Średnioważony współczynnik EP m EP 232,59 kwh/(m 2 rok) EP ref 238,87 kwh/(m 2 rok) Roczny wskaźnik obliczeniowy zapotrzebowania na nieodnawialną energię pierwotną do ogrzewania, wentylacji i przygotowania ciepłej wody oraz chłodzenia Maksymalna wartość rocznego wskaźnika obliczeniowego zapotrzebowania na nieodnawialną energię pierwotną do ogrzewania, wentylacji i przygotowania ciepłej wody oraz chłodzenia Roczny wskaźnik obliczeniowy zapotrzebowania na energię końcową do ogrzewania, wentylacji i przygotowania ciepłej wody oraz chłodzenia EP m 232,59 kwh/(m 2 rok) EP mref 238,87 kwh/(m 2 rok) EK m 201,44 kwh/(m 2 rok) Sprawdzenie warunku na EP EP kwh/(m2 rok) EP ref kwh/(m 2 rok) Uwagi 232,59 <= 238,87

13 13 11) Sprawdzenie warunków granicznych wg WT.2008 Nazwa Spełniony Nie Uwagi izolacyjności cieplnej przegród zewnętrznych Nie powierzchni okien Tak EP < EP ref Tak powierzchniowej kondensacji pary wodnej Tak 12) Bilans mocy Lp. Branża Zapotrzebowanie na moc Epom [kwh/rok] 1 Ogrzewanie 1001,01 2 Przygotowanie ciepłej wody 1095,00 3 Oświetlenie wbudowane 6,00 Uwagi
