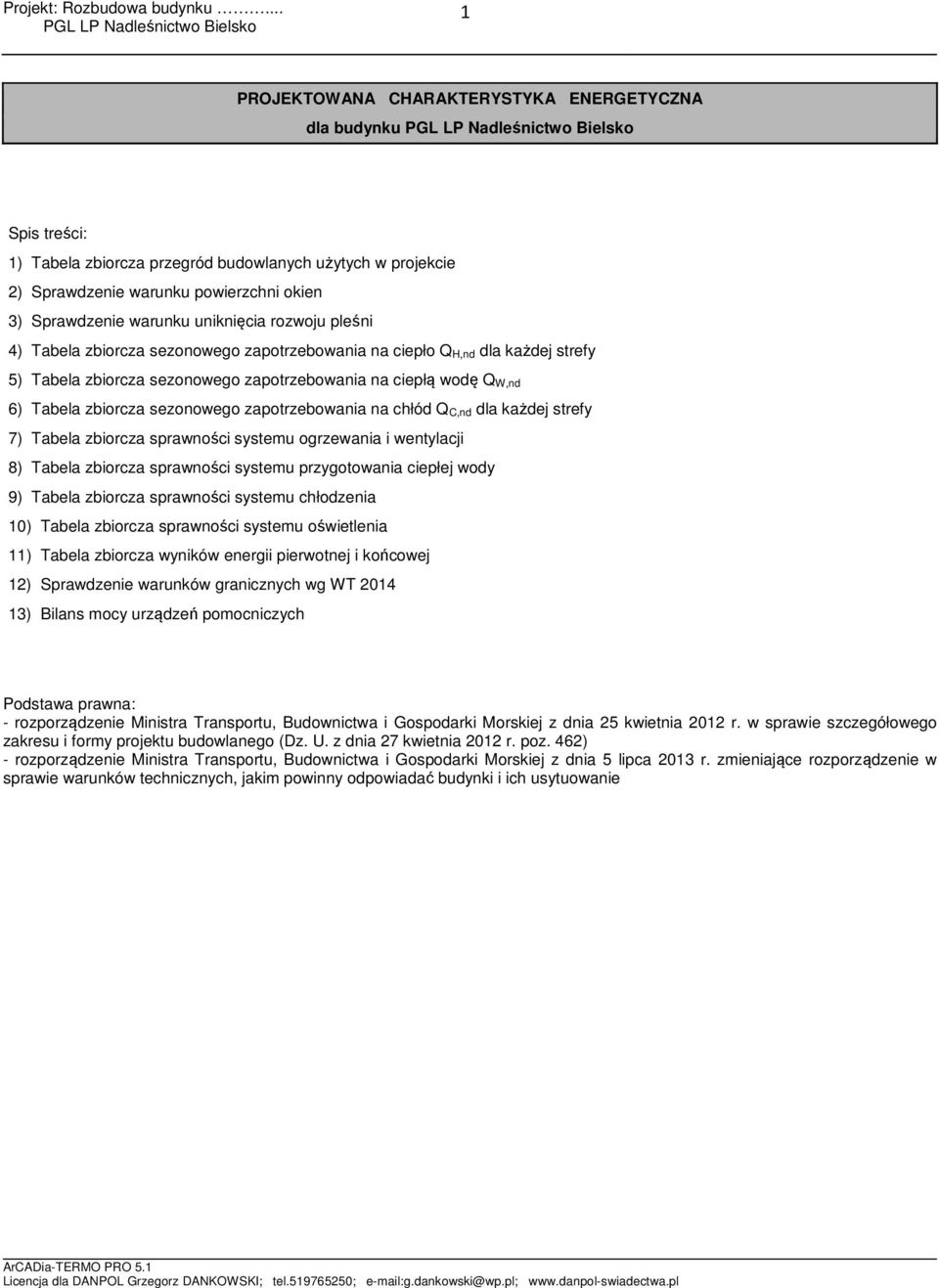

1 1 PROJEKTOWANA CHARAKTERYSTYKA ENERGETYCZNA dla budynku Spis treści: 1) Tabela zbiorcza przegród budowlanych użytych w projekcie 2) Sprawdzenie warunku powierzchni okien 3) Sprawdzenie warunku uniknięcia rozwoju pleśni 4) Tabela zbiorcza sezonowego zapotrzebowania na ciepło Q H,nd dla każdej strefy 5) Tabela zbiorcza sezonowego zapotrzebowania na ciepłą wodę Q W,nd 6) Tabela zbiorcza sezonowego zapotrzebowania na chłód Q C,nd dla każdej strefy 7) Tabela zbiorcza sprawności systemu ogrzewania i wentylacji 8) Tabela zbiorcza sprawności systemu przygotowania ciepłej wody 9) Tabela zbiorcza sprawności systemu chłodzenia 10) Tabela zbiorcza sprawności systemu oświetlenia 11) Tabela zbiorcza wyników energii pierwotnej i końcowej 12) Sprawdzenie warunków granicznych wg WT ) Bilans mocy urządzeń pomocniczych Podstawa prawna: - rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z dnia 27 kwietnia 2012 r. poz. 462) - rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 5 lipca 2013 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie

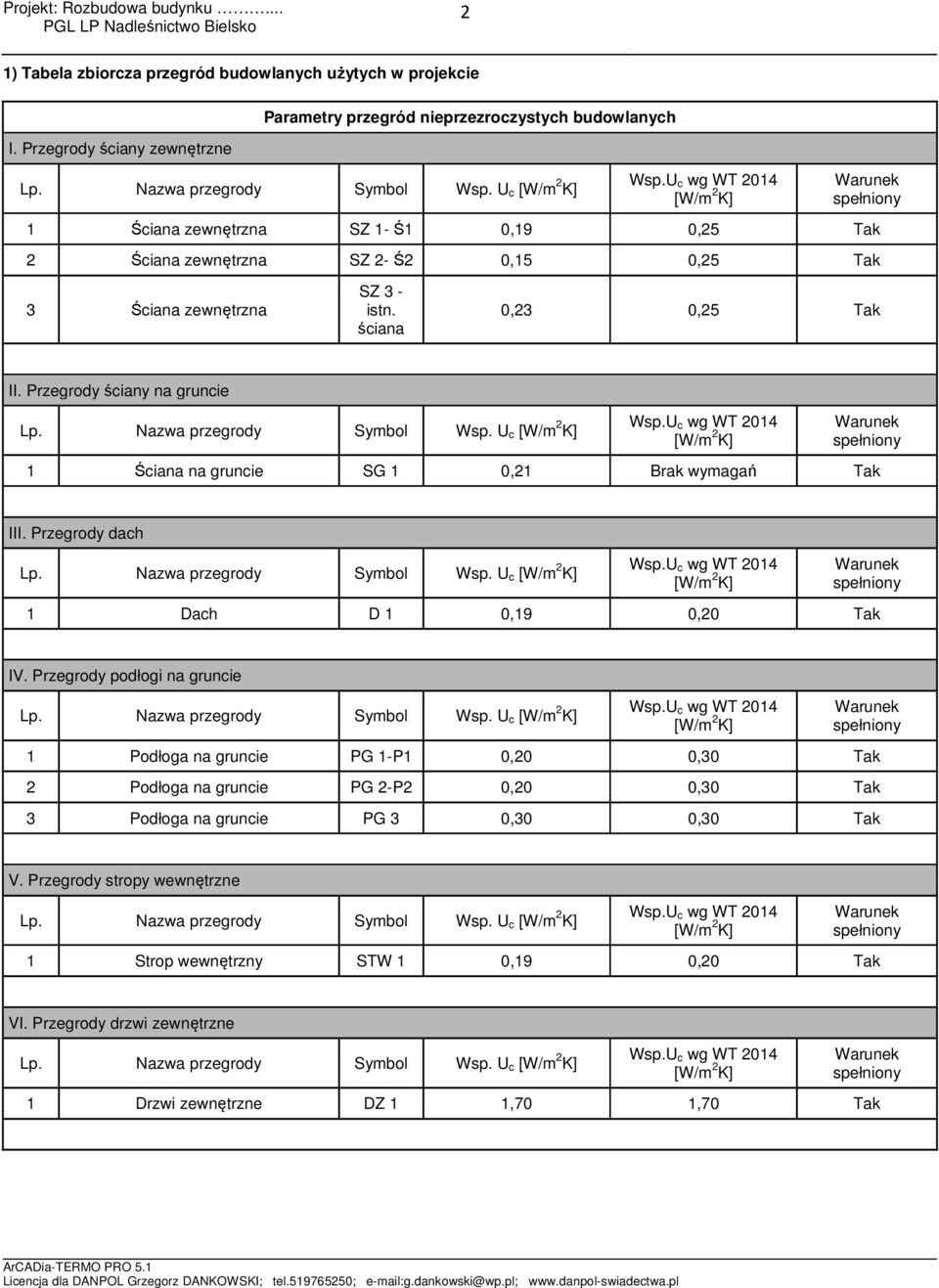

2 2 1) Tabela zbiorcza przegród budowlanych użytych w projekcie I. Przegrody ściany zewnętrzne Parametry przegród nieprzezroczystych budowlanych Lp. Nazwa przegrody Symbol Wsp. U c [W/m 2 K] Wsp.U c wg WT 2014 [W/m 2 K] Warunek spełniony 1 Ściana zewnętrzna SZ 1- Ś1 0,19 0,25 Tak 2 Ściana zewnętrzna SZ 2- Ś2 0,15 0,25 Tak 3 Ściana zewnętrzna SZ 3 - istn. ściana 0,23 0,25 Tak II. Przegrody ściany na gruncie Lp. Nazwa przegrody Symbol Wsp. U c [W/m 2 K] Wsp.U c wg WT 2014 [W/m 2 K] Warunek spełniony 1 Ściana na gruncie SG 1 0,21 Brak wymagań Tak III. Przegrody dach Lp. Nazwa przegrody Symbol Wsp. U c [W/m 2 K] Wsp.U c wg WT 2014 [W/m 2 K] Warunek spełniony 1 Dach D 1 0,19 0,20 Tak IV. Przegrody podłogi na gruncie Lp. Nazwa przegrody Symbol Wsp. U c [W/m 2 K] Wsp.U c wg WT 2014 [W/m 2 K] Warunek spełniony 1 Podłoga na gruncie PG 1-P1 0,20 0,30 Tak 2 Podłoga na gruncie PG 2-P2 0,20 0,30 Tak 3 Podłoga na gruncie PG 3 0,30 0,30 Tak V. Przegrody stropy wewnętrzne Lp. Nazwa przegrody Symbol Wsp. U c [W/m 2 K] Wsp.U c wg WT 2014 [W/m 2 K] Warunek spełniony 1 Strop wewnętrzny STW 1 0,19 0,20 Tak VI. Przegrody drzwi zewnętrzne Lp. Nazwa przegrody Symbol Wsp. U c [W/m 2 K] Wsp.U c wg WT 2014 [W/m 2 K] Warunek spełniony 1 Drzwi zewnętrzne DZ 1 1,70 1,70 Tak

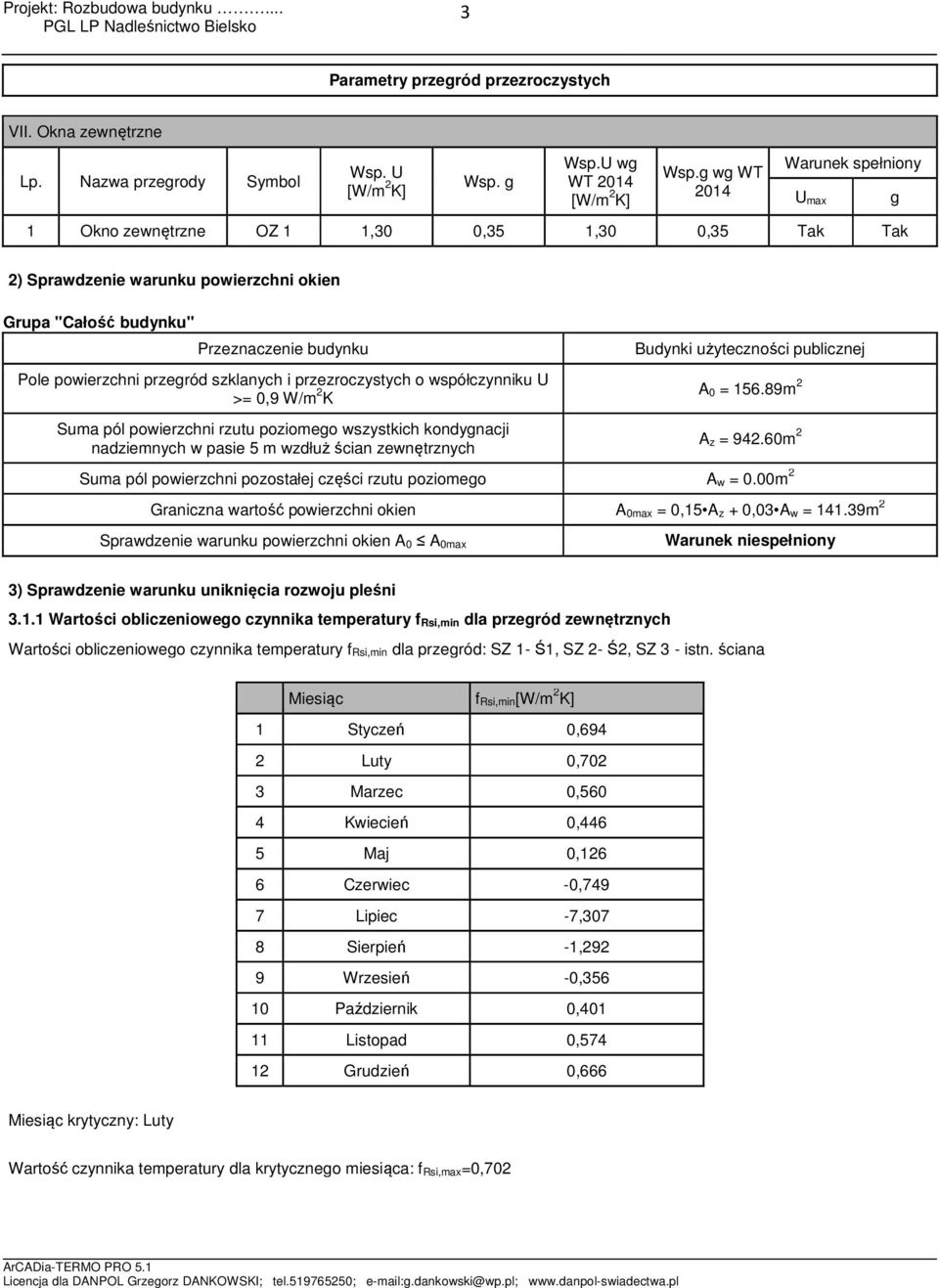

3 3 Parametry przegród przezroczystych VII. Okna zewnętrzne Lp. Nazwa przegrody Symbol Wsp. U [W/m 2 K] Wsp. g Wsp.U wg WT 2014 [W/m 2 K] Wsp.g wg WT 2014 Warunek spełniony 1 Okno zewnętrzne OZ 1 1,30 0,35 1,30 0,35 Tak Tak U max g 2) Sprawdzenie warunku powierzchni okien Grupa "Całość budynku" Przeznaczenie budynku Pole powierzchni przegród szklanych i przezroczystych o współczynniku U >= 0,9 W/m 2 K Suma pól powierzchni rzutu poziomego wszystkich kondygnacji nadziemnych w pasie 5 m wzdłuż ścian zewnętrznych Budynki użyteczności publicznej A 0 = m 2 A z = m 2 Suma pól powierzchni pozostałej części rzutu poziomego A w = 0.00m 2 Graniczna wartość powierzchni okien A 0max = 0,15 A z + 0,03 A w = m 2 Sprawdzenie warunku powierzchni okien A 0 A 0max Warunek niespełniony 3) Sprawdzenie warunku uniknięcia rozwoju pleśni Wartości obliczeniowego czynnika temperatury f Rsi,min dla przegród zewnętrznych Wartości obliczeniowego czynnika temperatury f Rsi,min dla przegród: SZ 1- Ś1, SZ 2- Ś2, SZ 3 - istn. ściana Miesiąc f Rsi,min[W/m 2 K] 1 Styczeń 0,694 2 Luty 0,702 3 Marzec 0,560 4 Kwiecień 0,446 5 Maj 0,126 6 Czerwiec -0,749 7 Lipiec -7,307 8 Sierpień -1,292 9 Wrzesień -0, Październik 0, Listopad 0, Grudzień 0,666 Miesiąc krytyczny: Luty Wartość czynnika temperatury dla krytycznego miesiąca: f Rsi,max=0,702

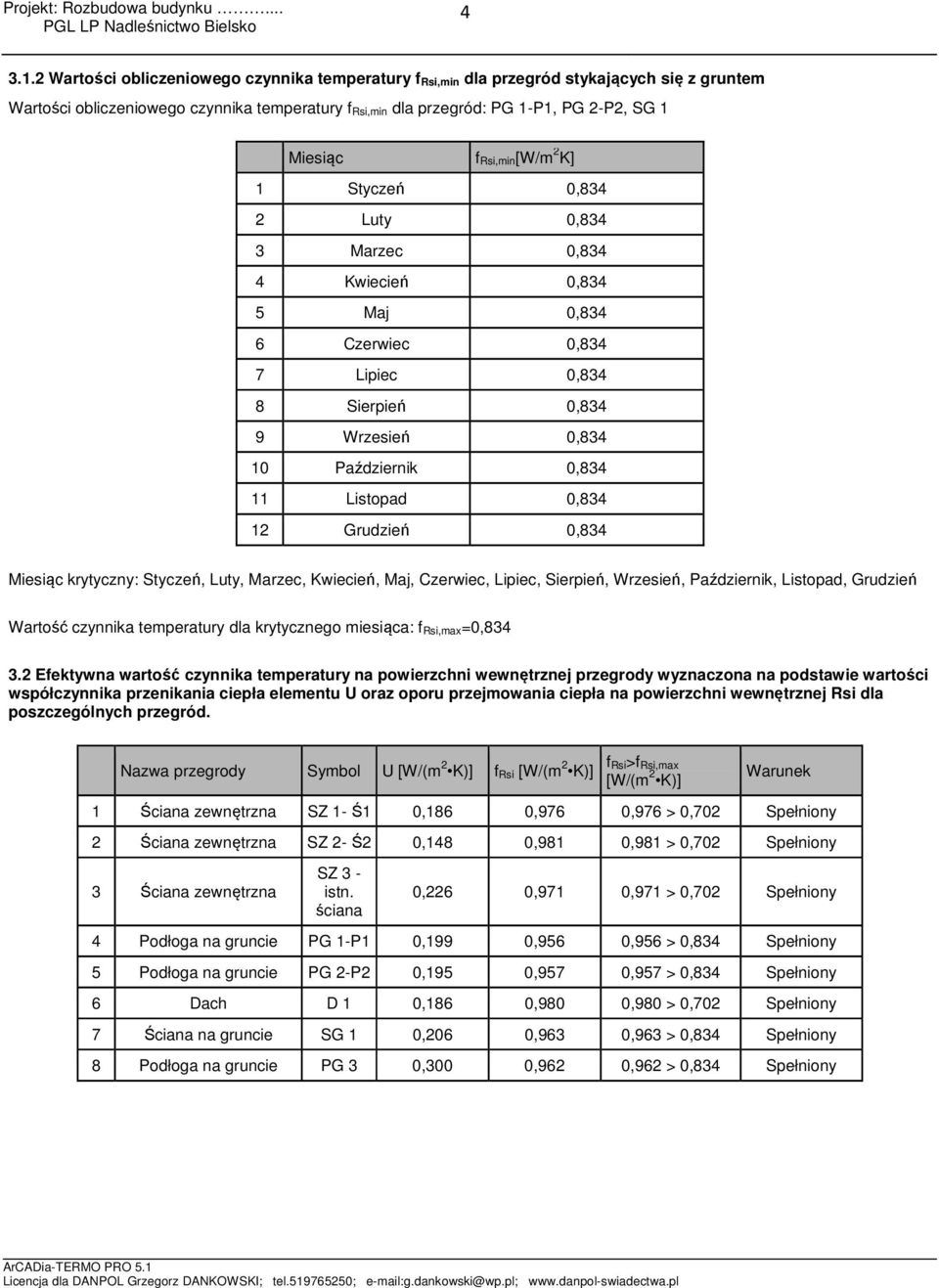

4 Wartości obliczeniowego czynnika temperatury f Rsi,min dla przegród stykających się z gruntem Wartości obliczeniowego czynnika temperatury f Rsi,min dla przegród: PG 1-P1, PG 2-P2, SG 1 Miesiąc f Rsi,min[W/m 2 K] 1 Styczeń 0,834 2 Luty 0,834 3 Marzec 0,834 4 Kwiecień 0,834 5 Maj 0,834 6 Czerwiec 0,834 7 Lipiec 0,834 8 Sierpień 0,834 9 Wrzesień 0, Październik 0, Listopad 0, Grudzień 0,834 Miesiąc krytyczny: Styczeń, Luty, Marzec, Kwiecień, Maj, Czerwiec, Lipiec, Sierpień, Wrzesień, Październik, Listopad, Grudzień Wartość czynnika temperatury dla krytycznego miesiąca: f Rsi,max=0, Efektywna wartość czynnika temperatury na powierzchni wewnętrznej przegrody wyznaczona na podstawie wartości współczynnika przenikania ciepła elementu U oraz oporu przejmowania ciepła na powierzchni wewnętrznej Rsi dla poszczególnych przegród. Nazwa przegrody Symbol U [W/(m 2 K)] f Rsi [W/(m 2 K)] frsi>frsi,max [W/(m 2 K)] Warunek 1 Ściana zewnętrzna SZ 1- Ś1 0,186 0,976 0,976 > 0,702 Spełniony 2 Ściana zewnętrzna SZ 2- Ś2 0,148 0,981 0,981 > 0,702 Spełniony 3 Ściana zewnętrzna SZ 3 - istn. ściana 0,226 0,971 0,971 > 0,702 Spełniony 4 Podłoga na gruncie PG 1-P1 0,199 0,956 0,956 > 0,834 Spełniony 5 Podłoga na gruncie PG 2-P2 0,195 0,957 0,957 > 0,834 Spełniony 6 Dach D 1 0,186 0,980 0,980 > 0,702 Spełniony 7 Ściana na gruncie SG 1 0,206 0,963 0,963 > 0,834 Spełniony 8 Podłoga na gruncie PG 3 0,300 0,962 0,962 > 0,834 Spełniony

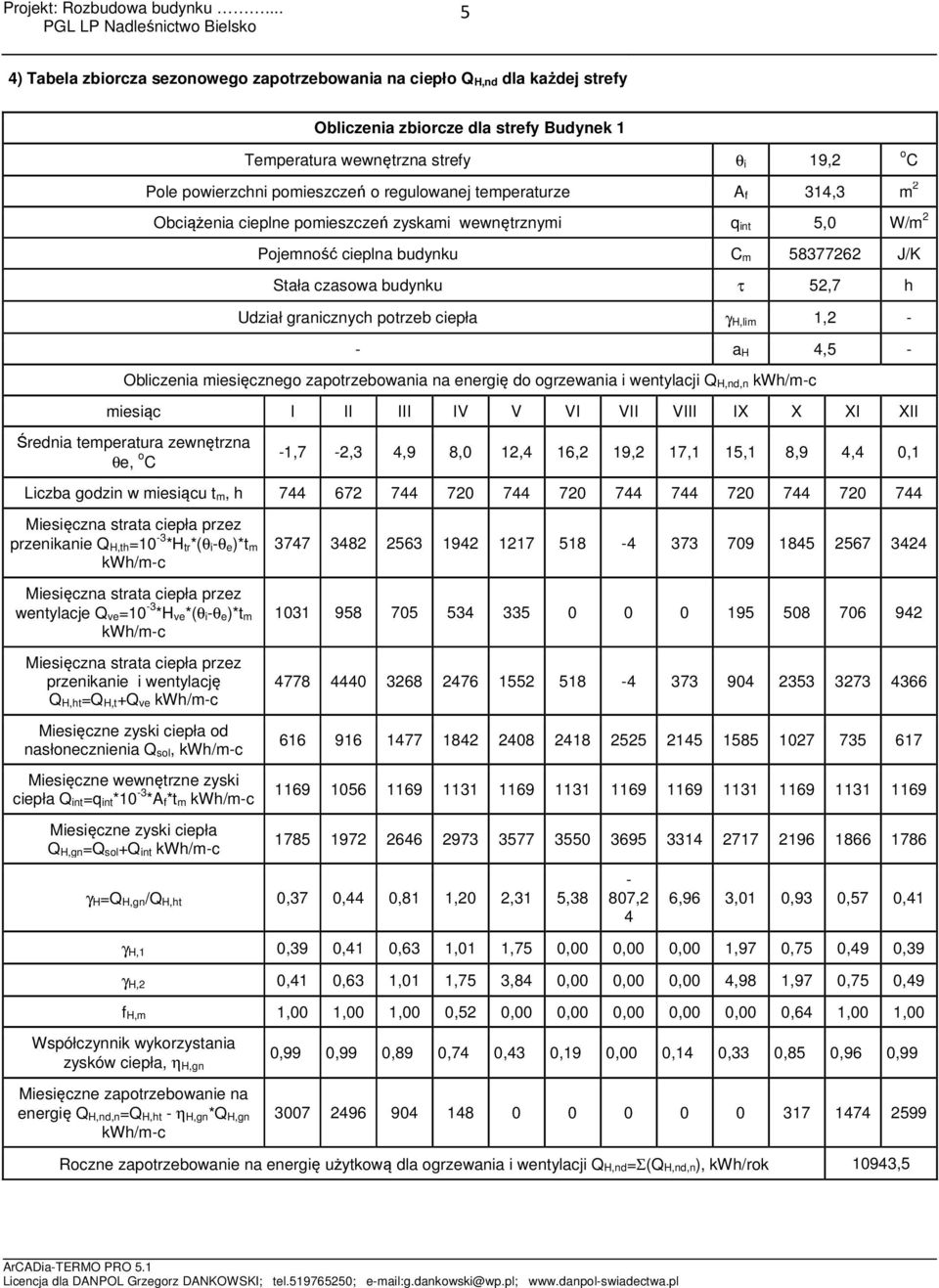

5 5 4) Tabela zbiorcza sezonowego zapotrzebowania na ciepło Q H,nd dla każdej strefy Obliczenia zbiorcze dla strefy Budynek 1 Temperatura wewnętrzna strefy θ i 19,2 o C Pole powierzchni pomieszczeń o regulowanej temperaturze A f 314,3 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 5,0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku τ 52,7 h Udział granicznych potrzeb ciepła γ H,lim 1,2 - - a H 4,5 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji Q H,nd,n miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna θe, o C -1,7-2,3 4,9 8,0 12,4 16,2 19,2 17,1 15,1 8,9 4,4 0,1 Liczba godzin w miesiącu t m, h przenikanie Q H,th=10-3 *H tr*(θ i-θ e)*t m wentylacje Q ve=10-3 *H ve*(θ i-θ e)*t m przenikanie i wentylację Q H,ht=Q H,t+Q ve Miesięczne zyski ciepła od nasłonecznienia Q sol, Miesięczne wewnętrzne zyski ciepła Q int=q int*10-3 *A f*t m Miesięczne zyski ciepła Q H,gn=Q sol+q int γ H=Q H,gn/Q H,ht 0,37 0,44 0,81 1,20 2,31 5,38-807,2 4 6,96 3,01 0,93 0,57 0,41 γ H,1 0,39 0,41 0,63 1,01 1,75 0,00 0,00 0,00 1,97 0,75 0,49 0,39 γ H,2 0,41 0,63 1,01 1,75 3,84 0,00 0,00 0,00 4,98 1,97 0,75 0,49 f H,m 1,00 1,00 1,00 0,52 0,00 0,00 0,00 0,00 0,00 0,64 1,00 1,00 Współczynnik wykorzystania zysków ciepła, η H,gn 0,99 0,99 0,89 0,74 0,43 0,19 0,00 0,14 0,33 0,85 0,96 0,99 Miesięczne zapotrzebowanie na energię Q H,nd,n=Q H,ht - η H,gn*Q H,gn Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji Q H,nd=Σ(Q H,nd,n), kwh/rok 10943,5

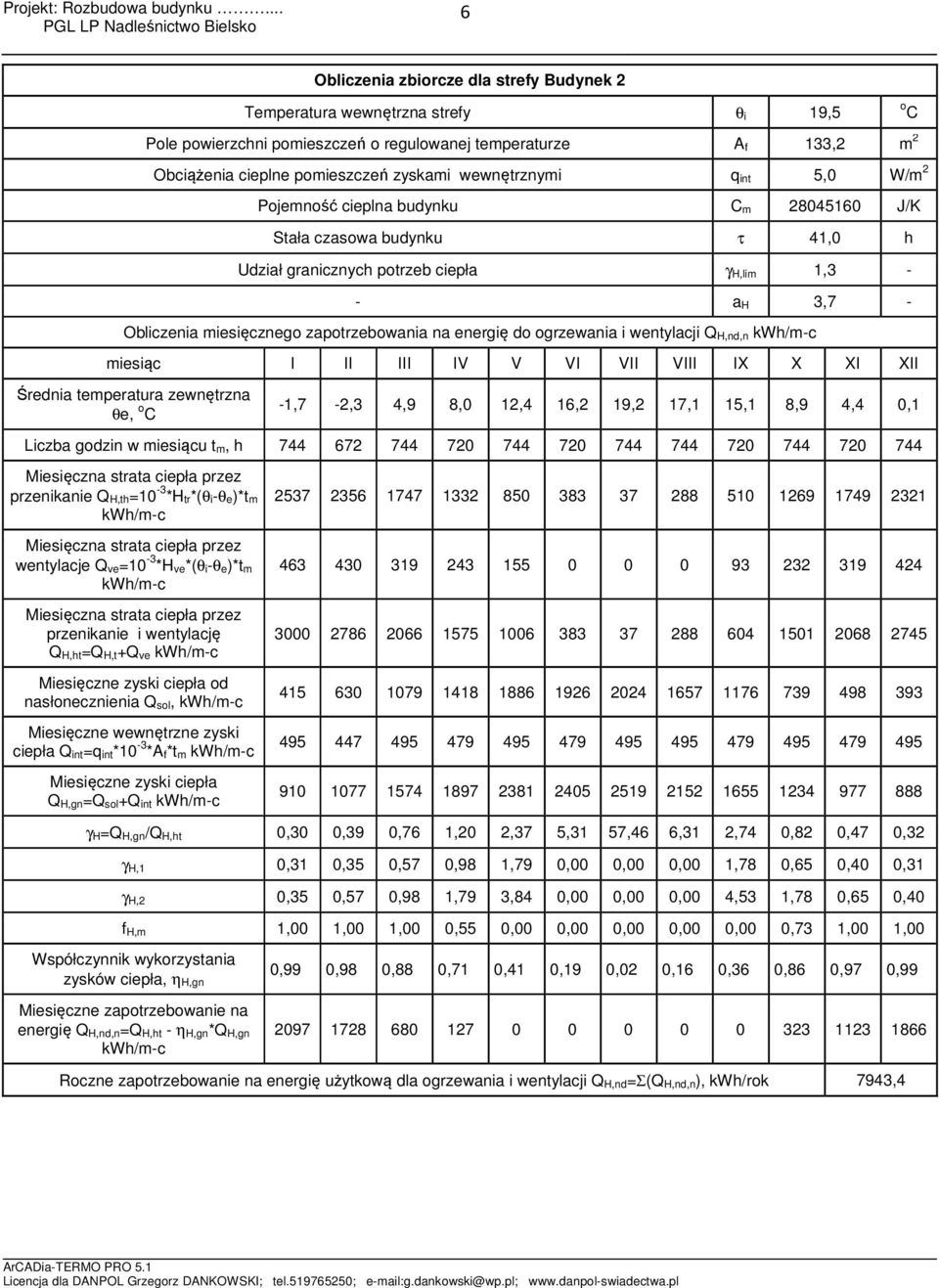

6 6 Obliczenia zbiorcze dla strefy Budynek 2 Temperatura wewnętrzna strefy θ i 19,5 o C Pole powierzchni pomieszczeń o regulowanej temperaturze A f 133,2 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 5,0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku τ 41,0 h Udział granicznych potrzeb ciepła γ H,lim 1,3 - - a H 3,7 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji Q H,nd,n miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna θe, o C -1,7-2,3 4,9 8,0 12,4 16,2 19,2 17,1 15,1 8,9 4,4 0,1 Liczba godzin w miesiącu t m, h przenikanie Q H,th=10-3 *H tr*(θ i-θ e)*t m wentylacje Q ve=10-3 *H ve*(θ i-θ e)*t m przenikanie i wentylację Q H,ht=Q H,t+Q ve Miesięczne zyski ciepła od nasłonecznienia Q sol, Miesięczne wewnętrzne zyski ciepła Q int=q int*10-3 *A f*t m Miesięczne zyski ciepła Q H,gn=Q sol+q int γ H=Q H,gn/Q H,ht 0,30 0,39 0,76 1,20 2,37 5,31 57,46 6,31 2,74 0,82 0,47 0,32 γ H,1 0,31 0,35 0,57 0,98 1,79 0,00 0,00 0,00 1,78 0,65 0,40 0,31 γ H,2 0,35 0,57 0,98 1,79 3,84 0,00 0,00 0,00 4,53 1,78 0,65 0,40 f H,m 1,00 1,00 1,00 0,55 0,00 0,00 0,00 0,00 0,00 0,73 1,00 1,00 Współczynnik wykorzystania zysków ciepła, η H,gn 0,99 0,98 0,88 0,71 0,41 0,19 0,02 0,16 0,36 0,86 0,97 0,99 Miesięczne zapotrzebowanie na energię Q H,nd,n=Q H,ht - η H,gn*Q H,gn Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji Q H,nd=Σ(Q H,nd,n), kwh/rok 7943,4

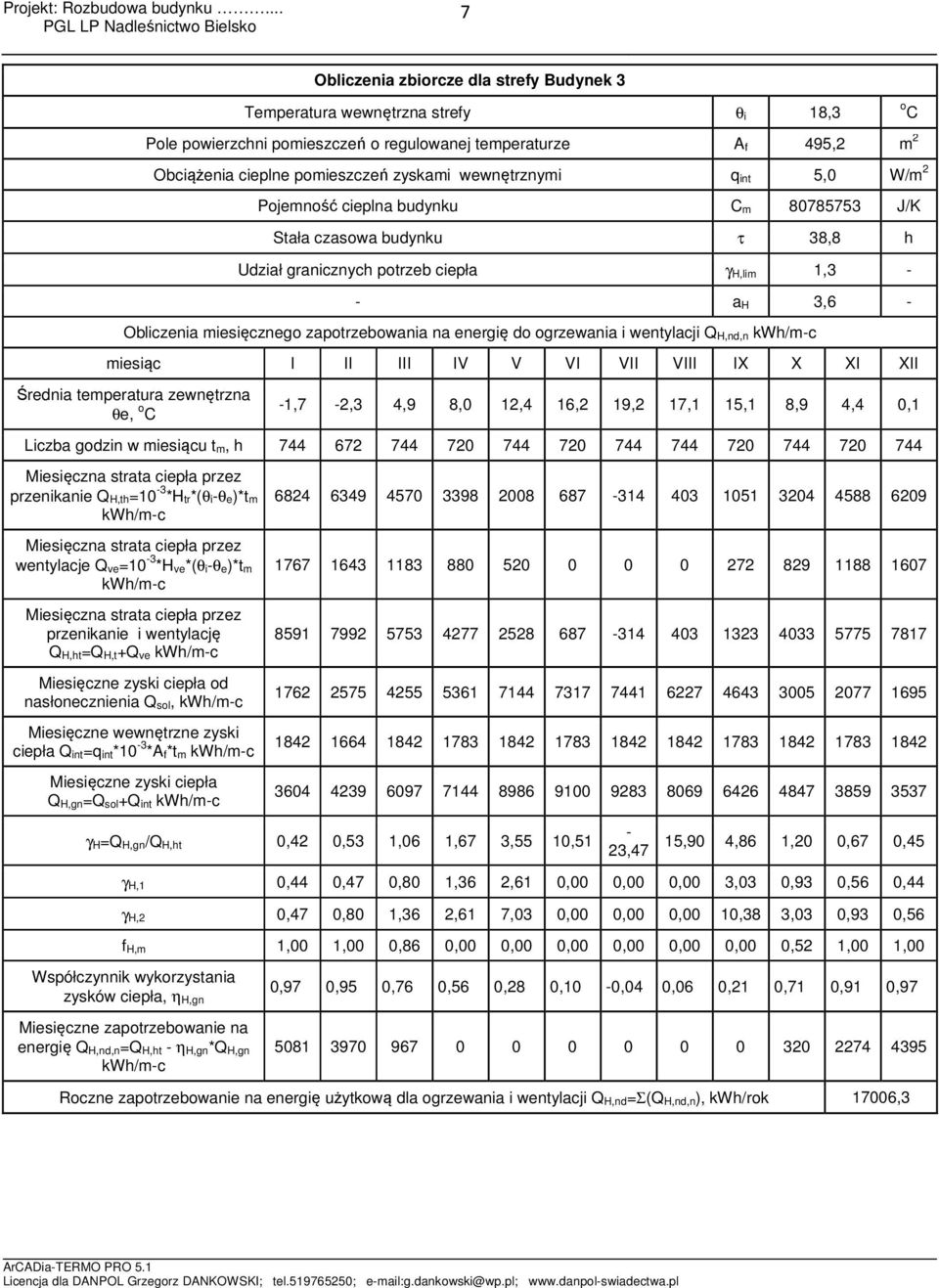

7 7 Obliczenia zbiorcze dla strefy Budynek 3 Temperatura wewnętrzna strefy θ i 18,3 o C Pole powierzchni pomieszczeń o regulowanej temperaturze A f 495,2 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 5,0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku τ 38,8 h Udział granicznych potrzeb ciepła γ H,lim 1,3 - - a H 3,6 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji Q H,nd,n miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna θe, o C -1,7-2,3 4,9 8,0 12,4 16,2 19,2 17,1 15,1 8,9 4,4 0,1 Liczba godzin w miesiącu t m, h przenikanie Q H,th=10-3 *H tr*(θ i-θ e)*t m wentylacje Q ve=10-3 *H ve*(θ i-θ e)*t m przenikanie i wentylację Q H,ht=Q H,t+Q ve Miesięczne zyski ciepła od nasłonecznienia Q sol, Miesięczne wewnętrzne zyski ciepła Q int=q int*10-3 *A f*t m Miesięczne zyski ciepła Q H,gn=Q sol+q int γ H=Q H,gn/Q H,ht 0,42 0,53 1,06 1,67 3,55 10,51-23,47 15,90 4,86 1,20 0,67 0,45 γ H,1 0,44 0,47 0,80 1,36 2,61 0,00 0,00 0,00 3,03 0,93 0,56 0,44 γ H,2 0,47 0,80 1,36 2,61 7,03 0,00 0,00 0,00 10,38 3,03 0,93 0,56 f H,m 1,00 1,00 0,86 0,00 0,00 0,00 0,00 0,00 0,00 0,52 1,00 1,00 Współczynnik wykorzystania zysków ciepła, η H,gn 0,97 0,95 0,76 0,56 0,28 0,10-0,04 0,06 0,21 0,71 0,91 0,97 Miesięczne zapotrzebowanie na energię Q H,nd,n=Q H,ht - η H,gn*Q H,gn Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji Q H,nd=Σ(Q H,nd,n), kwh/rok 17006,3

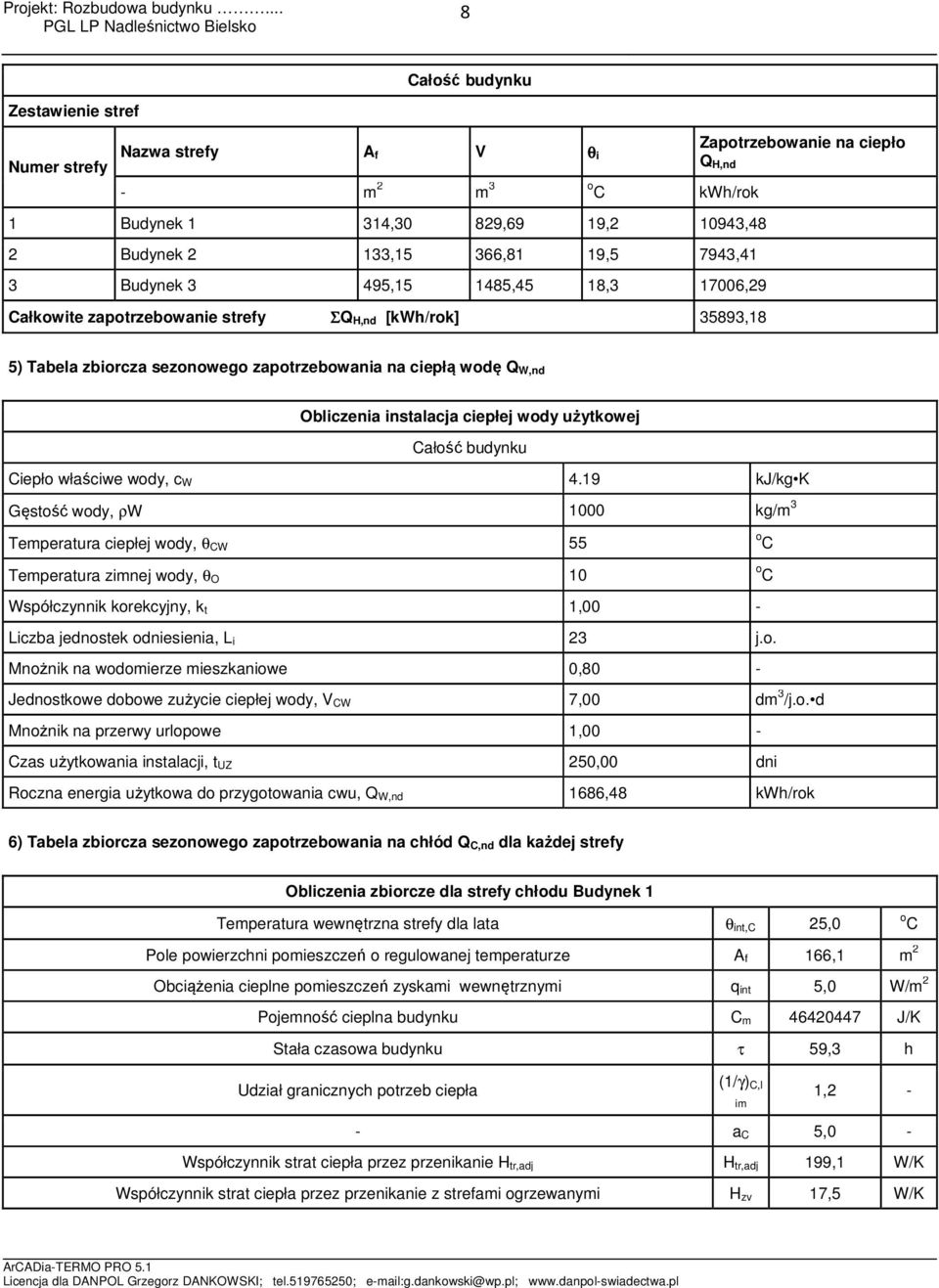

8 8 Całość budynku Zestawienie stref Numer strefy Nazwa strefy Af V θ Zapotrzebowanie na ciepło i Q H,nd - m 2 m 3 o C kwh/rok 1 Budynek 1 314,30 829,69 19, ,48 2 Budynek 2 133,15 366,81 19,5 7943,41 3 Budynek 3 495, ,45 18, ,29 Całkowite zapotrzebowanie strefy ΣQ H,nd [kwh/rok] 35893,18 5) Tabela zbiorcza sezonowego zapotrzebowania na ciepłą wodę Q W,nd Obliczenia instalacja ciepłej wody użytkowej Całość budynku Ciepło właściwe wody, c W 4.19 kj/kg K Gęstość wody, ρw 1000 kg/m 3 Temperatura ciepłej wody, θ CW 55 Temperatura zimnej wody, θ O 10 o C o C Współczynnik korekcyjny, k t 1,00 - Liczba jednostek odniesienia, L i 23 j.o. Mnożnik na wodomierze mieszkaniowe 0,80 - Jednostkowe dobowe zużycie ciepłej wody, V CW 7,00 dm 3 /j.o. d Mnożnik na przerwy urlopowe 1,00 - Czas użytkowania instalacji, t UZ 250,00 dni Roczna energia użytkowa do przygotowania cwu, Q W,nd 1686,48 kwh/rok 6) Tabela zbiorcza sezonowego zapotrzebowania na chłód Q C,nd dla każdej strefy Obliczenia zbiorcze dla strefy chłodu Budynek 1 Temperatura wewnętrzna strefy dla lata θ int,c 25,0 o C Pole powierzchni pomieszczeń o regulowanej temperaturze A f 166,1 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 5,0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku τ 59,3 h Udział granicznych potrzeb ciepła (1/γ) C,l im 1,2 - - a C 5,0 - Współczynnik strat ciepła przez przenikanie H tr,adj H tr,adj 199,1 W/K Współczynnik strat ciepła przez przenikanie z strefami ogrzewanymi H zv 17,5 W/K

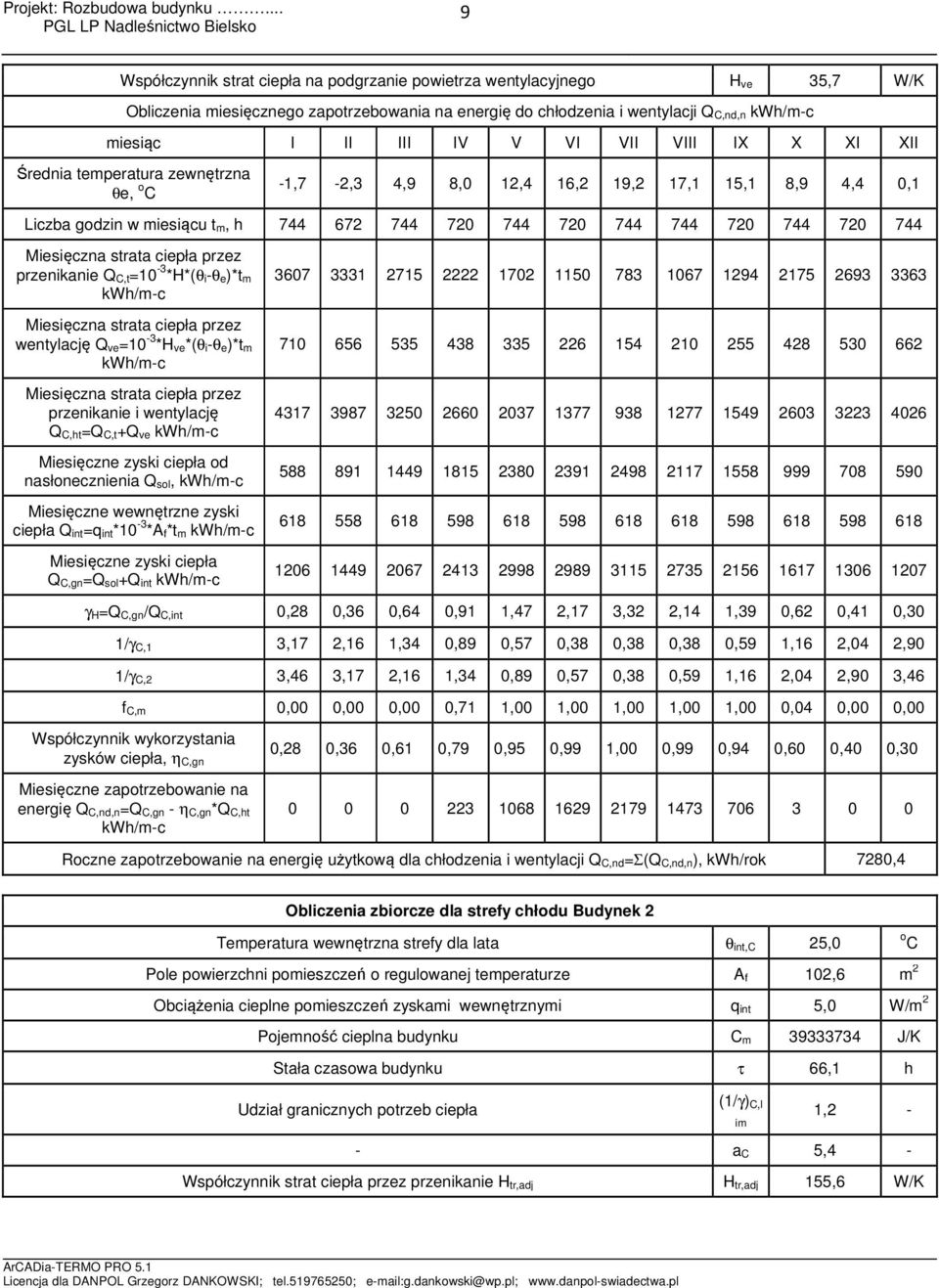

9 9 Współczynnik strat ciepła na podgrzanie powietrza wentylacyjnego H ve 35,7 W/K Obliczenia miesięcznego zapotrzebowania na energię do chłodzenia i wentylacji Q C,nd,n miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna θe, o C -1,7-2,3 4,9 8,0 12,4 16,2 19,2 17,1 15,1 8,9 4,4 0,1 Liczba godzin w miesiącu t m, h przenikanie Q C,t=10-3 *H*(θ i-θ e)*t m wentylację Q ve=10-3 *H ve*(θ i-θ e)*t m przenikanie i wentylację Q C,ht=Q C,t+Q ve Miesięczne zyski ciepła od nasłonecznienia Q sol, Miesięczne wewnętrzne zyski ciepła Q int=q int*10-3 *A f*t m Miesięczne zyski ciepła Q C,gn=Q sol+q int γ H=Q C,gn/Q C,int 0,28 0,36 0,64 0,91 1,47 2,17 3,32 2,14 1,39 0,62 0,41 0,30 1/γ C,1 3,17 2,16 1,34 0,89 0,57 0,38 0,38 0,38 0,59 1,16 2,04 2,90 1/γ C,2 3,46 3,17 2,16 1,34 0,89 0,57 0,38 0,59 1,16 2,04 2,90 3,46 f C,m 0,00 0,00 0,00 0,71 1,00 1,00 1,00 1,00 1,00 0,04 0,00 0,00 Współczynnik wykorzystania zysków ciepła, η C,gn 0,28 0,36 0,61 0,79 0,95 0,99 1,00 0,99 0,94 0,60 0,40 0,30 Miesięczne zapotrzebowanie na energię Q C,nd,n=Q C,gn - η C,gn*Q C,ht Roczne zapotrzebowanie na energię użytkową dla chłodzenia i wentylacji Q C,nd=Σ(Q C,nd,n), kwh/rok 7280,4 Obliczenia zbiorcze dla strefy chłodu Budynek 2 Temperatura wewnętrzna strefy dla lata θ int,c 25,0 o C Pole powierzchni pomieszczeń o regulowanej temperaturze A f 102,6 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 5,0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku τ 66,1 h Udział granicznych potrzeb ciepła (1/γ) C,l im 1,2 - - a C 5,4 - Współczynnik strat ciepła przez przenikanie H tr,adj H tr,adj 155,6 W/K

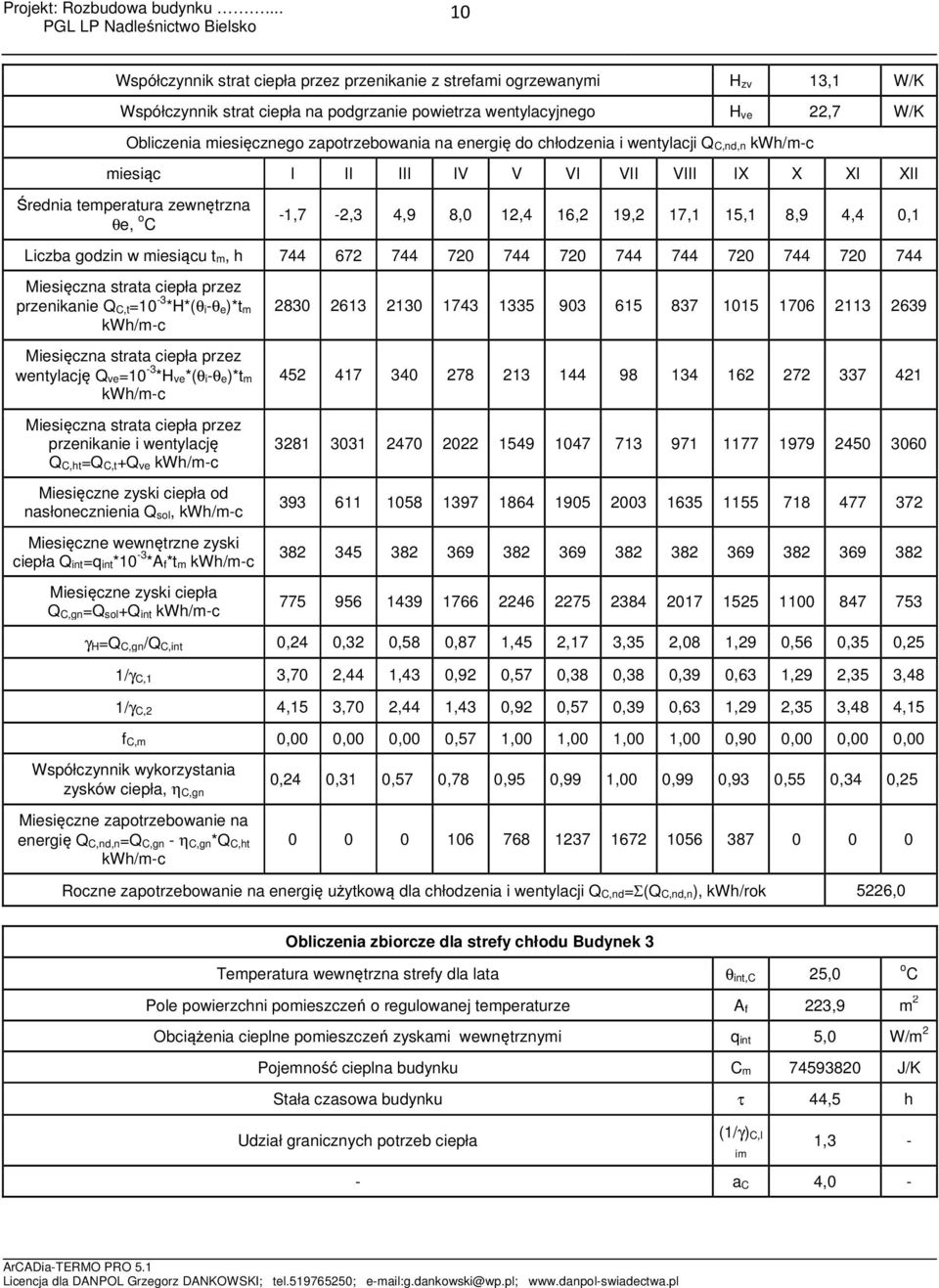

10 10 Współczynnik strat ciepła przez przenikanie z strefami ogrzewanymi H zv 13,1 W/K Współczynnik strat ciepła na podgrzanie powietrza wentylacyjnego H ve 22,7 W/K Obliczenia miesięcznego zapotrzebowania na energię do chłodzenia i wentylacji Q C,nd,n miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna θe, o C -1,7-2,3 4,9 8,0 12,4 16,2 19,2 17,1 15,1 8,9 4,4 0,1 Liczba godzin w miesiącu t m, h przenikanie Q C,t=10-3 *H*(θ i-θ e)*t m wentylację Q ve=10-3 *H ve*(θ i-θ e)*t m przenikanie i wentylację Q C,ht=Q C,t+Q ve Miesięczne zyski ciepła od nasłonecznienia Q sol, Miesięczne wewnętrzne zyski ciepła Q int=q int*10-3 *A f*t m Miesięczne zyski ciepła Q C,gn=Q sol+q int γ H=Q C,gn/Q C,int 0,24 0,32 0,58 0,87 1,45 2,17 3,35 2,08 1,29 0,56 0,35 0,25 1/γ C,1 3,70 2,44 1,43 0,92 0,57 0,38 0,38 0,39 0,63 1,29 2,35 3,48 1/γ C,2 4,15 3,70 2,44 1,43 0,92 0,57 0,39 0,63 1,29 2,35 3,48 4,15 f C,m 0,00 0,00 0,00 0,57 1,00 1,00 1,00 1,00 0,90 0,00 0,00 0,00 Współczynnik wykorzystania zysków ciepła, η C,gn 0,24 0,31 0,57 0,78 0,95 0,99 1,00 0,99 0,93 0,55 0,34 0,25 Miesięczne zapotrzebowanie na energię Q C,nd,n=Q C,gn - η C,gn*Q C,ht Roczne zapotrzebowanie na energię użytkową dla chłodzenia i wentylacji Q C,nd=Σ(Q C,nd,n), kwh/rok 5226,0 Obliczenia zbiorcze dla strefy chłodu Budynek 3 Temperatura wewnętrzna strefy dla lata θ int,c 25,0 o C Pole powierzchni pomieszczeń o regulowanej temperaturze A f 223,9 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi q int 5,0 W/m 2 Pojemność cieplna budynku C m J/K Stała czasowa budynku τ 44,5 h Udział granicznych potrzeb ciepła (1/γ) C,l im 1,3 - - a C 4,0 -

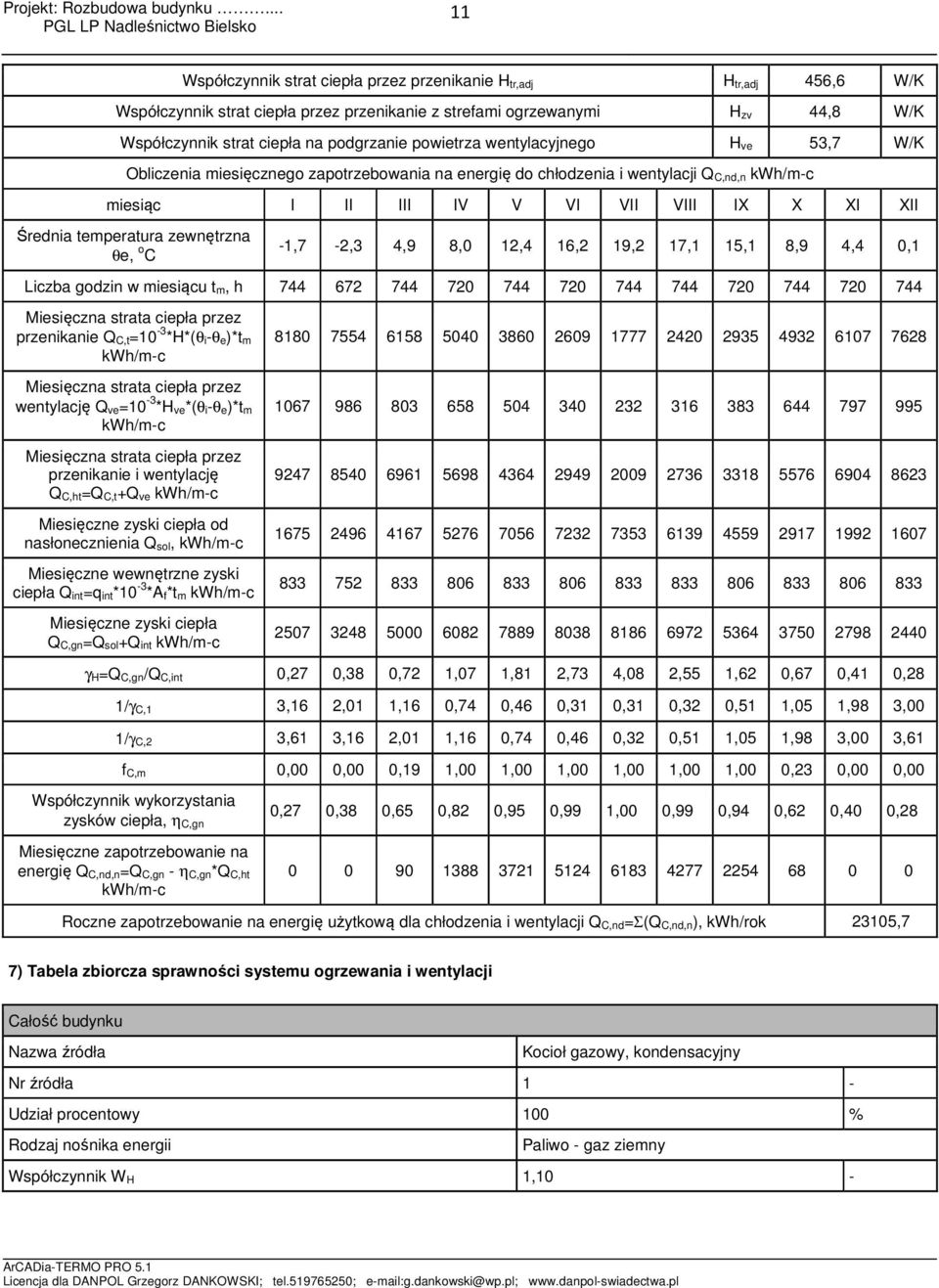

11 11 Współczynnik strat ciepła przez przenikanie H tr,adj H tr,adj 456,6 W/K Współczynnik strat ciepła przez przenikanie z strefami ogrzewanymi H zv 44,8 W/K Współczynnik strat ciepła na podgrzanie powietrza wentylacyjnego H ve 53,7 W/K Obliczenia miesięcznego zapotrzebowania na energię do chłodzenia i wentylacji Q C,nd,n miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna θe, o C -1,7-2,3 4,9 8,0 12,4 16,2 19,2 17,1 15,1 8,9 4,4 0,1 Liczba godzin w miesiącu t m, h przenikanie Q C,t=10-3 *H*(θ i-θ e)*t m wentylację Q ve=10-3 *H ve*(θ i-θ e)*t m przenikanie i wentylację Q C,ht=Q C,t+Q ve Miesięczne zyski ciepła od nasłonecznienia Q sol, Miesięczne wewnętrzne zyski ciepła Q int=q int*10-3 *A f*t m Miesięczne zyski ciepła Q C,gn=Q sol+q int γ H=Q C,gn/Q C,int 0,27 0,38 0,72 1,07 1,81 2,73 4,08 2,55 1,62 0,67 0,41 0,28 1/γ C,1 3,16 2,01 1,16 0,74 0,46 0,31 0,31 0,32 0,51 1,05 1,98 3,00 1/γ C,2 3,61 3,16 2,01 1,16 0,74 0,46 0,32 0,51 1,05 1,98 3,00 3,61 f C,m 0,00 0,00 0,19 1,00 1,00 1,00 1,00 1,00 1,00 0,23 0,00 0,00 Współczynnik wykorzystania zysków ciepła, η C,gn 0,27 0,38 0,65 0,82 0,95 0,99 1,00 0,99 0,94 0,62 0,40 0,28 Miesięczne zapotrzebowanie na energię Q C,nd,n=Q C,gn - η C,gn*Q C,ht Roczne zapotrzebowanie na energię użytkową dla chłodzenia i wentylacji Q C,nd=Σ(Q C,nd,n), kwh/rok 23105,7 7) Tabela zbiorcza sprawności systemu ogrzewania i wentylacji Całość budynku Nazwa źródła Kocioł gazowy, kondensacyjny Nr źródła 1 - Udział procentowy 100 % Rodzaj nośnika energii Paliwo - gaz ziemny Współczynnik W H 1,10 -

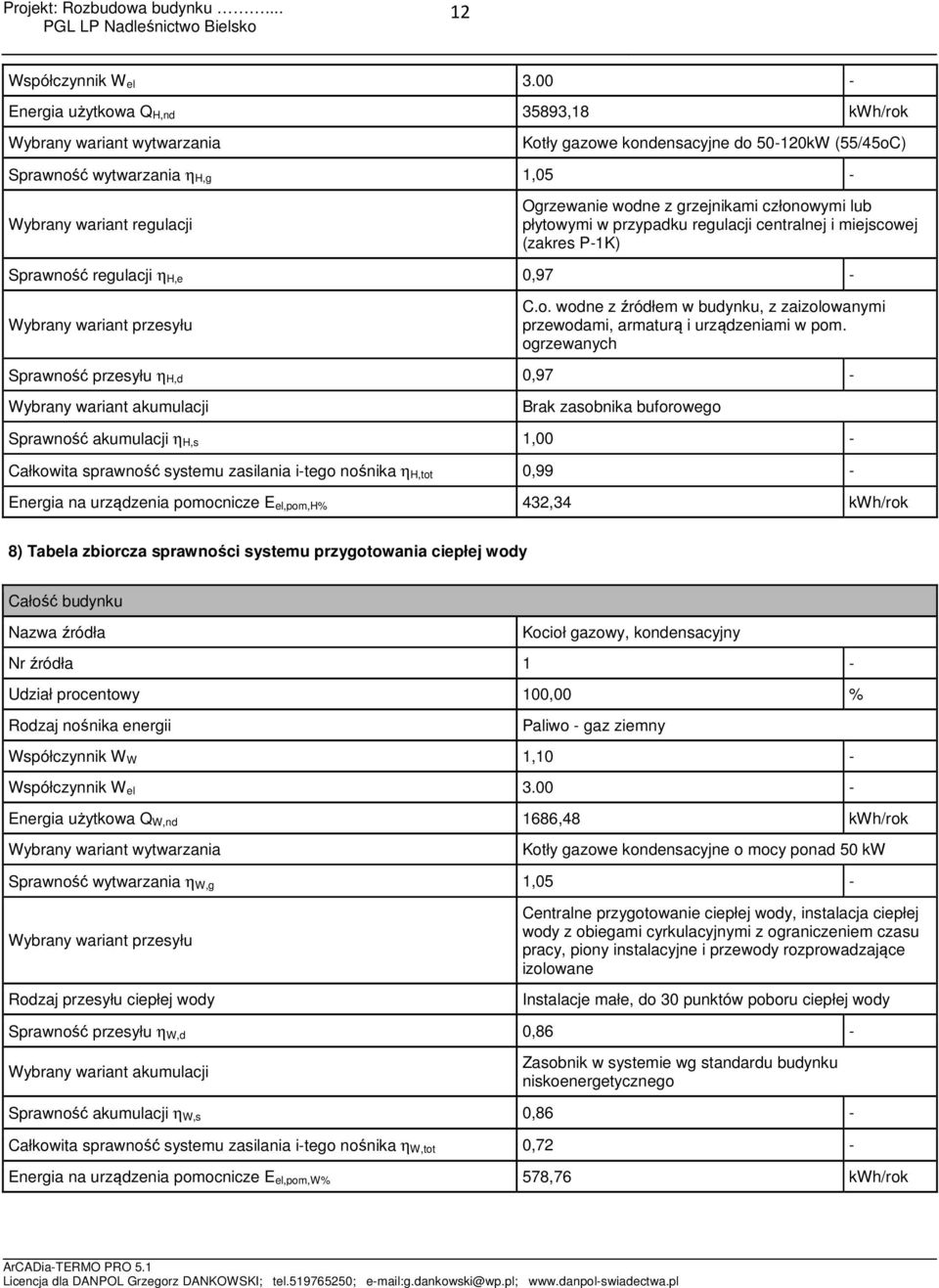

12 12 Współczynnik W el Energia użytkowa Q H,nd 35893,18 kwh/rok Wybrany wariant wytwarzania Kotły gazowe kondensacyjne do kW (55/45oC) Sprawność wytwarzania η H,g 1,05 - Wybrany wariant regulacji Ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej i miejscowej (zakres P-1K) Sprawność regulacji η H,e 0,97 - Wybrany wariant przesyłu C.o. wodne z źródłem w budynku, z zaizolowanymi przewodami, armaturą i urządzeniami w pom. ogrzewanych Sprawność przesyłu η H,d 0,97 - Wybrany wariant akumulacji Brak zasobnika buforowego Sprawność akumulacji η H,s 1,00 - Całkowita sprawność systemu zasilania i-tego nośnika η H,tot 0,99 - Energia na urządzenia pomocnicze E el,pom,h% 432,34 kwh/rok 8) Tabela zbiorcza sprawności systemu przygotowania ciepłej wody Całość budynku Nazwa źródła Kocioł gazowy, kondensacyjny Nr źródła 1 - Udział procentowy 100,00 % Rodzaj nośnika energii Paliwo - gaz ziemny Współczynnik W W 1,10 - Współczynnik W el Energia użytkowa Q W,nd 1686,48 kwh/rok Wybrany wariant wytwarzania Kotły gazowe kondensacyjne o mocy ponad 50 kw Sprawność wytwarzania η W,g 1,05 - Wybrany wariant przesyłu Rodzaj przesyłu ciepłej wody Centralne przygotowanie ciepłej wody, instalacja ciepłej wody z obiegami cyrkulacyjnymi z ograniczeniem czasu pracy, piony instalacyjne i przewody rozprowadzające izolowane Instalacje małe, do 30 punktów poboru ciepłej wody Sprawność przesyłu η W,d 0,86 - Wybrany wariant akumulacji Zasobnik w systemie wg standardu budynku niskoenergetycznego Sprawność akumulacji η W,s 0,86 - Całkowita sprawność systemu zasilania i-tego nośnika η W,tot 0,72 - Energia na urządzenia pomocnicze E el,pom,w% 578,76 kwh/rok

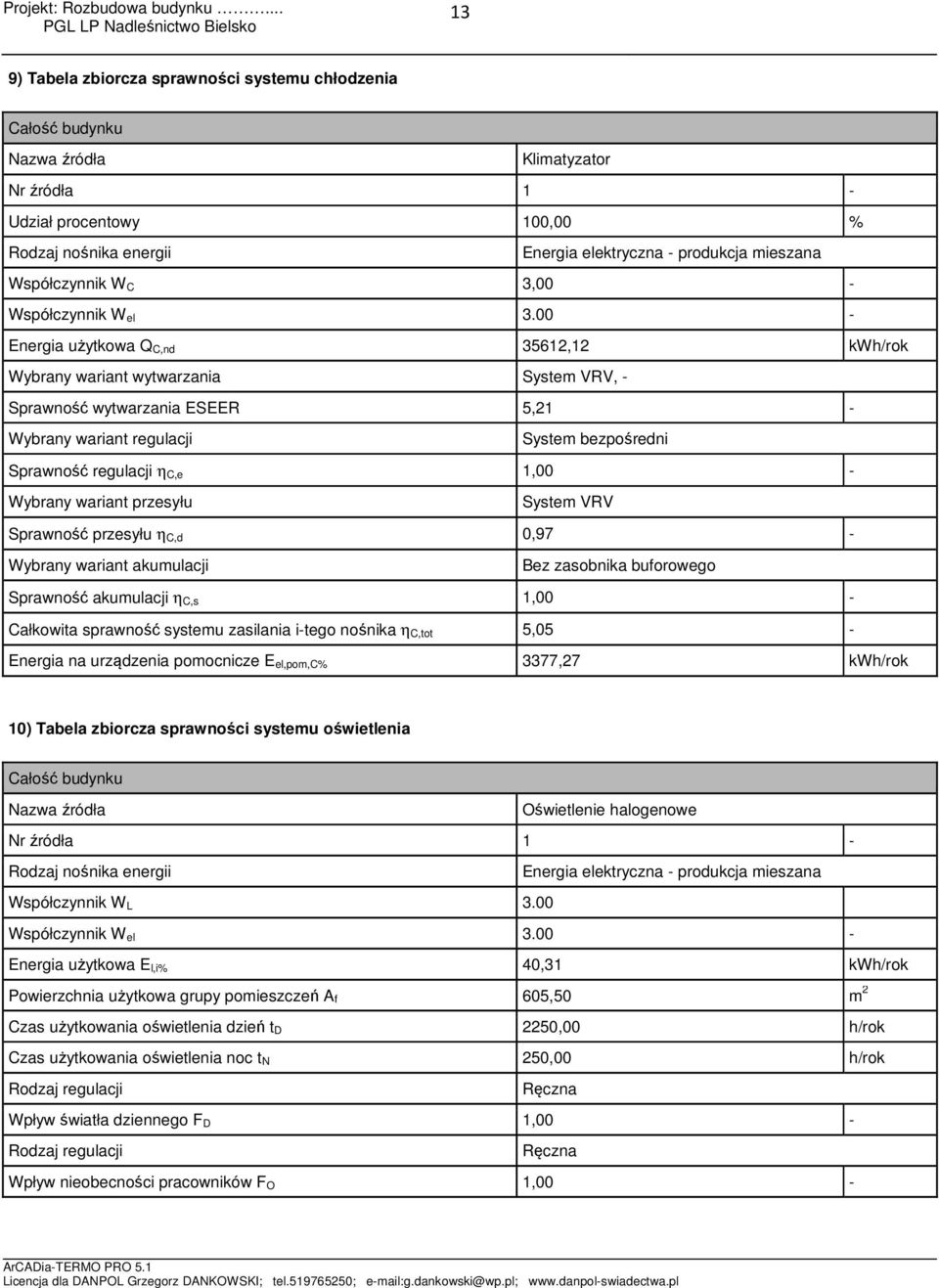

13 13 9) Tabela zbiorcza sprawności systemu chłodzenia Całość budynku Nazwa źródła Klimatyzator Nr źródła 1 - Udział procentowy 100,00 % Rodzaj nośnika energii Energia elektryczna - produkcja mieszana Współczynnik W C 3,00 - Współczynnik W el Energia użytkowa Q C,nd 35612,12 kwh/rok Wybrany wariant wytwarzania System VRV, - Sprawność wytwarzania ESEER 5,21 - Wybrany wariant regulacji System bezpośredni Sprawność regulacji η C,e 1,00 - Wybrany wariant przesyłu System VRV Sprawność przesyłu η C,d 0,97 - Wybrany wariant akumulacji Bez zasobnika buforowego Sprawność akumulacji η C,s 1,00 - Całkowita sprawność systemu zasilania i-tego nośnika η C,tot 5,05 - Energia na urządzenia pomocnicze E el,pom,c% 3377,27 kwh/rok 10) Tabela zbiorcza sprawności systemu oświetlenia Całość budynku Nazwa źródła Oświetlenie halogenowe Nr źródła 1 - Rodzaj nośnika energii Energia elektryczna - produkcja mieszana Współczynnik W L 3.00 Współczynnik W el Energia użytkowa E l,i% 40,31 kwh/rok Powierzchnia użytkowa grupy pomieszczeń A f 605,50 m 2 Czas użytkowania oświetlenia dzień t D 2250,00 h/rok Czas użytkowania oświetlenia noc t N 250,00 h/rok Rodzaj regulacji Ręczna Wpływ światła dziennego F D 1,00 - Rodzaj regulacji Ręczna Wpływ nieobecności pracowników F O 1,00 -

14 14 Regulacja prowadzona do utrzymania oświetlenia na wymaganym poziomie Nie Współczynnik obciążenia natężenia oświetlenia F C 1,00 - Energia na urządzenia pomocnicze E el,pom,l% 24,00 kwh/rok Nazwa źródła Oświetlenie świetlówki Nr źródła 2 - Rodzaj nośnika energii Współczynnik W L 3.00 Energia elektryczna - produkcja mieszana Współczynnik W el Energia użytkowa E l,i% 10,34 kwh/rok Powierzchnia użytkowa grupy pomieszczeń A f 337,10 m 2 Czas użytkowania oświetlenia dzień t D 2250,00 h/rok Czas użytkowania oświetlenia noc t N 250,00 h/rok Rodzaj regulacji Ręczna Wpływ światła dziennego F D 1,00 - Rodzaj regulacji Ręczna Wpływ nieobecności pracowników F O 1,00 - Regulacja prowadzona do utrzymania oświetlenia na wymaganym poziomie Współczynnik obciążenia natężenia oświetlenia F C 1,00 - Energia na urządzenia pomocnicze E el,pom,l% 12,00 kwh/rok Nie 11) Tabela zbiorcza wyników energii pierwotnej i końcowej Całość budynku Ogrzewanie i wentylacja Nr źródła Nazwa źródła Q K,H Q P,H kwh/rok kwh/rok 1 Kocioł gazowy, kondensacyjny 36331, ,27 Suma 36331, ,27 Przygotowanie ciepłej wody Nr źródła Nazwa źródła Q K,W Q P,W kwh/rok kwh/rok 1 Kocioł gazowy, kondensacyjny 2334, ,27 Suma 2334, ,27

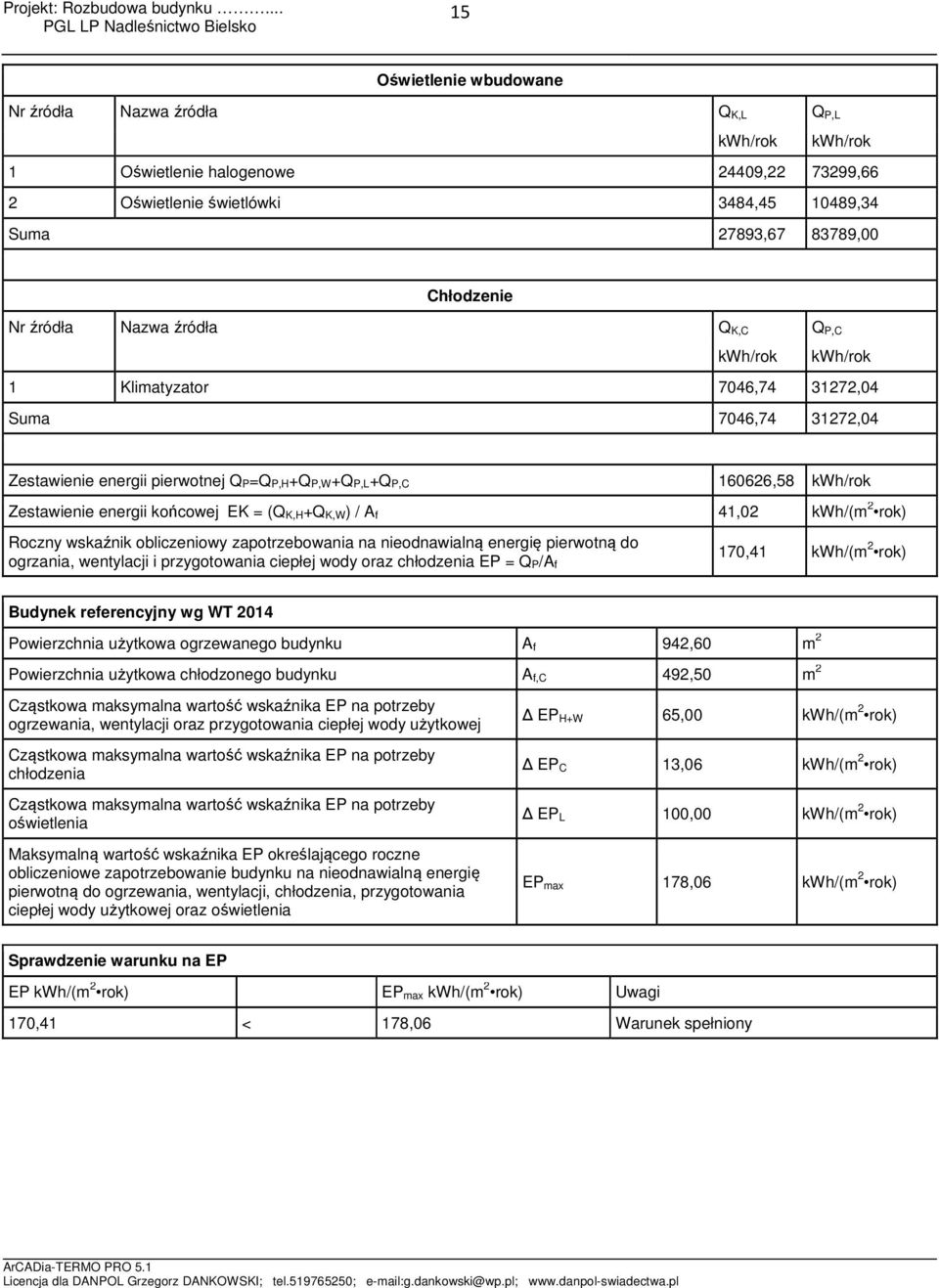

15 15 Oświetlenie wbudowane Nr źródła Nazwa źródła Q K,L Q P,L kwh/rok kwh/rok 1 Oświetlenie halogenowe 24409, ,66 2 Oświetlenie świetlówki 3484, ,34 Suma 27893, ,00 Chłodzenie Nr źródła Nazwa źródła Q K,C Q P,C kwh/rok kwh/rok 1 Klimatyzator 7046, ,04 Suma 7046, ,04 Zestawienie energii pierwotnej Q P=Q P,H+Q P,W+Q P,L+Q P,C ,58 kwh/rok Zestawienie energii końcowej EK = (Q K,H+Q K,W) / A f 41,02 kwh/(m 2 rok) Roczny wskaźnik obliczeniowy zapotrzebowania na nieodnawialną energię pierwotną do ogrzania, wentylacji i przygotowania ciepłej wody oraz chłodzenia EP = Q P/A f 170,41 kwh/(m 2 rok) Budynek referencyjny wg WT 2014 Powierzchnia użytkowa ogrzewanego budynku A f 942,60 m 2 Powierzchnia użytkowa chłodzonego budynku A f,c 492,50 m 2 Cząstkowa maksymalna wartość wskaźnika EP na potrzeby ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej Cząstkowa maksymalna wartość wskaźnika EP na potrzeby chłodzenia Cząstkowa maksymalna wartość wskaźnika EP na potrzeby oświetlenia Maksymalną wartość wskaźnika EP określającego roczne obliczeniowe zapotrzebowanie budynku na nieodnawialną energię pierwotną do ogrzewania, wentylacji, chłodzenia, przygotowania ciepłej wody użytkowej oraz oświetlenia EP H+W 65,00 kwh/(m 2 rok) EP C 13,06 kwh/(m 2 rok) EP L 100,00 kwh/(m 2 rok) EP max 178,06 kwh/(m 2 rok) Sprawdzenie warunku na EP EP kwh/(m 2 rok) EP max kwh/(m 2 rok) Uwagi 170,41 < 178,06 Warunek spełniony

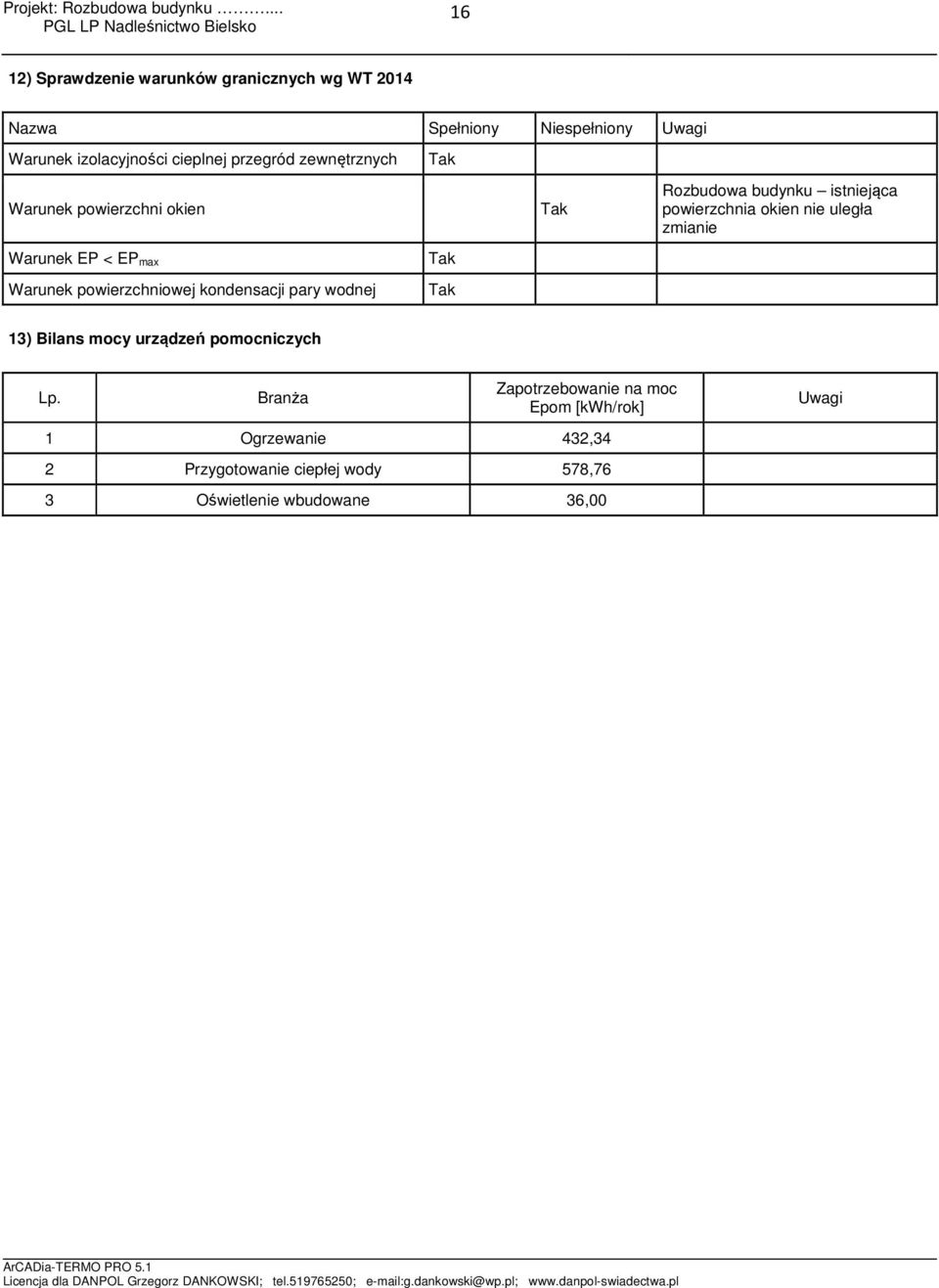

16 16 12) Sprawdzenie warunków granicznych wg WT 2014 Nazwa Spełniony Niespełniony Uwagi Warunek izolacyjności cieplnej przegród zewnętrznych Warunek powierzchni okien Warunek EP < EP max Warunek powierzchniowej kondensacji pary wodnej Tak Tak Tak Tak Rozbudowa budynku istniejąca powierzchnia okien nie uległa zmianie 13) Bilans mocy urządzeń pomocniczych Lp. Branża Zapotrzebowanie na moc Epom [kwh/rok] 1 Ogrzewanie 432,34 2 Przygotowanie ciepłej wody 578,76 3 Oświetlenie wbudowane 36,00 Uwagi
