Podręcznik użytkownika środowiska Recovery Environment

Transkrypt

1

2 Deklaracja praw autorskich StorageCraft Copyright 2017 StorageCraft Technology Corp. Wszelkie prawa zastrzeżone. Nazwy StorageCraft ImageManager, StorageCraft ShadowProtect, StorageCraft Cloud oraz StorageCraft Cloud Services, łącznie z towarzyszącymi im logo są znakami towarowymi należącymi do firmy StorageCraft Technology Corporation w Stanach Zjednoczonych i innych krajach. Wszelkie inne marki oraz nazwy produktów są lub mogą być znakami towarowymi należącymi do ich właścicieli.

3 Table of Contents Deklaracja praw autorskich StorageCraft Table of Contents 1 ShadowProtect informacje ogólne 1.1 Funkcje i komponenty 1.2 Scenariusze użycia środowiska Recovery 2 Jak działa program ShadowProtect 2.1 Tworzenie pliku backupu 2.2 Przywracanie danych z pliku backupu 2.3 Typy plików backupu Konwencja w zakresie nazewnictwa plików backupu Zależności między plikami 3 ShadowProtect IT Edition 3.1 Wymagania dla wersji IT Edition Wymagania sprzętowe Obsługiwane systemy operacyjne Obsługiwane systemy plików Obsługiwane nośniki 3.2 Scenariusze licencjonowania wersji IT Edition 3.3 Tworzenie klucza USB z wersją IT Edition 3.4 Uruchamianie wersji IT Edition 3.5 Interfejs użytkownika w wersji IT Edition Przywracanie woluminów Kopiowanie dysku 3.6 Tworzenie płyty ratunkowej IT Edition Korzystanie z serwera licencji 3.7 Aktualizacja licencji lub oprogramowania w wersji IT Edition 4 Uruchamianie środowiska Recovery 4.1 Wymagania 4.2 Tworzenie płyty ratunkowej ze środowiskiem Recovery 4.3 Testowanie płyty ratunkowej 5 Interfejs użytkownika 5.1 Pasek menu 5.2 Panel Zadania 5.3 Zakładki Kreator Mapa dysku Disk Map Options Format Volume Create Partition Editor Menadżer zadań Szczegóły zadania 6 Ładowanie sterowników 7 Narzędzie konfiguracji sieci 8 Tworzenie backupu 8.1 Miejsca przechowywania backupu 8.2 Opcje Metoda kompresji Szyfrowanie Dzielenie backupu Komentarz Opcje zaawansowane 9 Przywracanie woluminu systemowego 9.1 Przywrócenie woluminu w jednym kroku 9.2 Wznawianie procesu przywracania 9.3 Odtworzenie oryginalnych partycji 9.4 Edytor polityki tworzenia partycji 9.5 Opcje partycji docelowej Scenariusze odtwarzania partycji 9.6 Edytor tabeli partycji 10 Montowanie obrazów z backupu 10.1 Opcje montowania obrazu z backupu 10.2 Odmontowanie obrazu z backupu 11 Narzędzie konwersji backupu StorageCraft Technology Corporation StorageCraft Support Center Page 3 of 63

4 11.1 Konwersja obrazu 11.2 Ograniczenie do 2 TB dla Narzędzia konwersji backupu 11.3 Sprawdzanie zależności 12 Narzędzie konfiguracji rozruchu 12.1 Proces rozruchowy systemu Windows 13 Operacje na woluminach HSR 13.1 Tworzenie nowego woluminu HSR 13.2 Tworzenie backupów przyrostowych 13.3 Dodawanie plików przyrostowych do woluminu HSR Dodawanie plików przyrostowych przy użyciu interfejsu kreatora Dodawanie plików przyrostowych przy użyciu menu prawego klawisza myszy 13.4 Finalizacja woluminu HSR 14 HIR 14.1 Uruchamianie HIR z poziomu Kreatora przywracania 14.2 Uruchamianie HIR jako samodzielnego narzędzia 14.3 Zaawansowane opcje HIR 15 Zdalne zarządzanie 16 Inne czynności 16.1 Usuwanie plików backupu 16.2 Weryfikacja plików backupu StorageCraft Technology Corporation StorageCraft Support Center Page 4 of 63

5 Witaj w podręczniku użytkownika środowiska Recovery firmy StorageCraft. W podręczniku opisana została technologia ShadowProtect oraz sposoby korzystania ze środowiska odtwarzania Recovery umożliwiające maksymalne wykorzystanie możliwości jakie ono oferuje. Znajdziesz w nim również wskazówki dotyczące używania programu ShadowProtect IT Edition, które od środowiska Recovery różni się jedynie tym, że dostarczany jest na powiązanym z konkretną licencją kluczu USB. Podręcznik podzielony został na następujące rozdziały: ShadowProtect - informacje ogólne Jak działa program ShadowProtect ShadowProtect w wersji IT Edition Uruchamianie środowiska Recovery Interfejs użytkownika Ładowanie sterowników Narzędzie konfiguracji sieci Tworzenie backupu Przywracanie woluminu systemowego Monotawnie obrazów z backupu Narzedzie konwersji backupu Narzedzie konfiguracji rozruchu Wolumin HSR HIR Zdalne zarządzanie Inne czynności Informacje dodatkowe Więcej informacji na temat produktu znajdziesz: w dostępnym online pliku ReadMe programu ShadowProtect. na forum internetowym dostępnym na stronie na stronie działu wsparcia technicznego firmy StorageCraft w Słowniczku pojęć technicznych Konwencje stosowane w dokumentacji. Ten symbol oznacza Ważną informację lub Ostrzeżenie dotyczące wykorzystania aplikacji ImageManger. 1 ShadowProtect informacje ogólne Środowisko Recovery stanowi kluczowy komponent kompleksowego rozwiązania do backupu i szybkiego przywracania danych po awarii jakim jest program ShadowProtect. Bardzo ważne jest abyś zapoznał się z rolą jaką Recovery odgrywa w tym rozwiązaniu i w jakich sytuacjach z niego korzystać: Funkcje i komponenty Scenariusze użycia środowiska Recovery 1.1 Funkcje i komponenty Komponent Funkcje 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 5 of 63

6 Konsola administracyjna umożliwia zarządzanie ustawieniami usuwania skutków awarii w środowisku Windows. Konsola pozwala na: Konsola administracyjna programu ShadowProtect Bazujące na Kreatorze tworzenie zadań backupu wykorzystujących technologię VSS (Volume Shadow Copy Service) i wykonywanych w tle tak aby w jak najmniejszym stopniu obciążały system. Przechowywanie backupu na dowolnym dostępnym nośniku: na dysku sieciowym (SAN, NAS, iscsi), dysku wymiennym (USB, FireWire) lub na nośniku optycznym (CD, DVD, Blu-Ray). Weryfikację poprawności plików backupu zapewniająca możliwość poprawnego odtworzenia danych. Kompresję i szyfrowanie plików backupu umożliwiające podniesienie wydajności i poziomu bezpieczeństwa. Bazujące na Kreatorze przywracanie plików, folderów lub całych woluminów do stanu z wybranego punktu w czasie. Przeglądanie zawartości backupu umożliwiające szybkie przywracanie plików i folderów. Montowanie dowolnego obrazu backupu jako dysku wirtualnego dzięki wykorzystaniu technologii VirtualBoot. Zdalne zarządzanie zadaniami backupu i opcjami przywracania danych. Agent backupu programu ShadowProtect Silnik, który tworzy obrazy systemu odzwierciadlający stan tego systemu w różnych momentach. Działaniami Agenta backupu możesz zarządzać z poziomu konsoli administracyjnej programu ShadowProtect. Środowisko rozruchowe umożliwiające odzyskiwanie danych bez konieczności instalacji oprogramowania. Środowisko Recovery : Środowisko odtwarzania Recovery Uruchamia się z płyty bootowalnej lub z pendrive a. Umożliwia zamontowanie dowolnego obrazu backupu jako dysku wirtualnego dzięki wykorzystaniu technologii VirtualBoot. Umożliwia dostęp do wszystkich funkcji konsoli programu ShadowProtect z poziomu niezależnego środowiska przywracania danych. Łatwo i szybko przywraca systemowe (bootowalne) woluminy. Umożliwia tworzenie obrazu systemu w trybie off-line przed rozpoczęciem procesu przywracania. Wykorzystuje technologię Hardware Independent Restore (HIR) umożliwiającą odtwarzanie obrazu dysku na zupełnie innym sprzęcie lub w środowisku wirtualnym (P2P, P2V, V2P). Udostępnia Narzędzie konfiguracji sieci umożliwiające zarządzanie właściwościami TCP/IP, domenami oraz zasobami sieciowymi. Aplikacja ImageManager oferuje opartą o polityki usługę zarządzania plikami backupu. ImageManager umożliwia: Aplikacja ImageManager Konsolidację (łączenie) plików backupu przyrostowego w pliki dzienne, tygodniowe, miesięczne lub pliki konsolidacji ciągłej co umożliwia znaczne ograniczenie ich ilości w poszczególnych łańcuchach. Weryfikację oraz powtórna weryfikacja backupu wraz z plikami skonsolidowanymi w celu potwierdzenia ich spójności. Replikację plików backupu na dysk lokalny, sieciowy lub do odrębnej lokalizacji. Wykorzystanie modułu Head Start Restore (HSR) do szybkiego przywrócenia backupu podczas, gdy program ShadowProtect kontynuuje dodawanie kolejnych plików przyrostowych do tego backupu dzięki temu możliwe jest maksymalne zredukowanie okresu ewentualnego przestoju wywołanego awarią lub migracją sprzętu. Ważne: Pełną listę aktualizacji dostępnych dla poszczególnych wersji produktu znajdziesz w pliku Recovery ReadMe. 1.2 Scenariusze użycia środowiska Recovery Poniższe scenariusze opisują kilka przykładowych sytuacji, w jakich wskazane jest użycie środowiska Recovery : 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 6 of 63

7 Odtworzenie całego systemu operacyjnego wraz ze wszystkimi zainstalowanymi programami (Bare Metal Recovery) Problem: Jeżeli dojdzie do awarii konieczne będzie przywrócenie woluminów z serwera, stacji roboczych i laptopów tak szybko jak to tylko jest możliwe aby okres przestoju wywołany awarią był jak najkrótszy. Ręczna reinstalacja systemów operacyjnych i odbudowywanie środowisk użytkowników są zbyt czasochłonne. Rozwiązanie: Korzystając ze środowiska Recovery odzyskasz cały system w kilka minut a program ShadowProtect przywróci go do stanu sprzed awarii. Odtworzenie całego systemu operacyjnego wraz ze wszystkimi zainstalowanymi programami na innym sprzęcie Problem: Ze względu na awarię sprzętu lub inne okoliczności konieczne jest przywrócenie woluminu systemowego na częściowo (lub całkowicie) innym sprzęcie lub w środowisku wirtualnym. Rozwiązanie: Z poziomu środowiska Recovery użyj Hardware Independent Restore (HIR) aby przywrócić system na innym sprzęcie lub w środowisku wirtualnym. Technologia HIR daje możliwość przywracania systemu pomiędzy różnymi środowiskami (P2P, P2V, V2P oraz V2V). Dodatkowo, VMWare oferuje wsparcie dla plików obrazów StorageCraft w rozwiązaniach VMWare Workstation 9 i narzędziu konwersji WMVare. Migracja serwera wirtualnego Problem: Potrzebujesz zmigrować serwer baz danych wraz z 2TB danych do nowej maszyny wirtualnej, ale nie możesz dopuścić, by serwer był wyłączony przez 3 dni potrzebne na przeprowadzenie takiej migracji. Rozwiązanie ImageManager: Nie wyłączaj starego serwera ani nie przerywaj generowania kolejnych backupów przyrostowych i jednocześnie uruchom zadanie HeadStart Restore na istniejącym łańcuchu backupu (tak aby dane były przywracane już na nowym sprzęcie). Gdy HSR przywróci dane ze wszystkich pochodzących z serwera baz danych plików przyrostowych kończąc na tych najnowszych będziesz mógł wyłączyć stary serwer po godzinach pracy. Zanim jednak to nastąpi uruchom końcowy plik przyrostowy na nowym serwerze, a następnie włącz nowy system do sieci. Ponadto, korzystają z technologii Hardware Independent Restore (HIR) możesz zmigrować wolumin systemowy aby upewnić się, że migrowany system operacyjny uruchomi się poprawnie na nowych sprzęcie. Serwer rezerwowy korzystający z HeadStart Restore Problem: Chcesz mieć zapasowy serwer, który w razie awarii głównego serwera będzie mógł przejąć jego zadania ale nie stać Cię na kosztowny serwer z technologią mirroringu. Rozwiązanie ImageManager: Twój serwer produkcyjny generuje backup typu Continous Incremental. Skonfiguruj zadanie HSR tak, aby pliki backupu przyrostowego były automatycznie przywracane na zapasowym serwerze. Jeśli Twój serwer produkcyjny z jakiegokolwiek powodu ulegnie awarii, sfinalizuj zadanie HSR tak, aby ostatni plik przyrostowy został dodany do zapasowego serwera (kwestia minut), a następnie wepnij go do sieci w zastępstwie za uszkodzony serwer produkcyjny. 2 Jak działa program ShadowProtect Utworzony w programie ShadowProtect plik backupu jest odzwierciedleniem zawartości woluminu z wybranego punktu w czasie. Nie jest jednak standardową kopią tego woluminu lecz duplikatem każdego z jego sektorów. Dzięki temu, w razie konieczności przywrócenia danych, możesz zamontować obraz (korzystając z Narzędzia montowania dostępnego w programie ShadowProtect) i tym sposobem uzyskać wgląd w jego zawartość tak jak w przypadku zwykłego woluminu. Następnie możesz odzyskać z obrazu poszczególne pliki i foldery lub przywrócić cały wolumin do stanu w jakim się on znajdował w momencie wykonania backupu. Dwoma głównymi zadaniami programu ShadowProtect są: Tworzenie pliku backupu Przywracanie danych z pliku backupu Przy ich wykonywaniu wykorzystywane są różne typy plików. 2.1 Tworzenie pliku backupu W trakcie tworzenia pliku backupu w programie ShadowProtect wykorzystywane są dwa kluczowe procesy: 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 7 of 63

8 Uchwycenie migawki (snapshot) woluminu Korzystając z technologii VSS (obecnej w systemach Windows Server 2003, Windows XP, oraz późniejszych) program ShadowProtect tworzy migawkę woluminu odzwierciedlającą jego stan w danym momencie. Proces tworzenia migawki trwa zaledwie kilka sekund i nie ma wpływu na działanie systemu. Migawka Wspierane systemy operacyjne Prędkość obrazu Jakość Komentarz StorageCraft VSM z VSS Windows Server 2000 Szybki Najlepsza Zarządzanie aplikacjami zgodnymi z VSS w taki sposób, aby możliwe było utworzenie backupu o jak nalepszej jakości, Zarządzanie aplikacjami niezgodnymi z VSS przy pomocy skryptów w celu podniesienia jakości tworzonego backupu. Microsoft VolSnap z VSS Windows Server 2003/2008 Wolny Najlepsza Zarządzanie aplikacjami zgodnymi z VSS w taki sposób, aby możliwe było utworzenie backupu o jak najlepszej jakości, Zarządzanie aplikacjami niezgodnymi z VSS z wykorzystaniem skryptów (przed i po migawce) w celu podniesienia jakości tworzonego backupu, Brak możliwości tworzenia backupu przyrostowego. StorageCraft VSM bezpośredni Windows 2000 Server Windows 2003/2008 Server Szybki Dobra Zarządzanie aplikacjami (zgodnymi i niezgodnymi z VSS) oraz podniesienie jakości tworzonego backupu przy wykorzystaniu skryptów (przed i po migawce) Ponadto, w programie ShadowProtect udostępniony został Harmonogram Backupu, który umożliwia konfigurację automatycznych zadań backupu dla chronionych woluminów. Możesz zaplanować wykonanie backupu pełnego lub przyrostowego (nawet co 15 min) jak również zarządzać czasem przechowywania powstałych w ten sposób zestawów obrazów. Dzięki aplikacji ImageManager oraz Narzędziu konwersji obrazów możesz w łatwiejszy sposób zarządzać backupem wraz z plikami skonsolidowanymi w zestawy. Ponadto, możesz szybko i łatwo modyfikować hasła, poziom szyfrowania i kompresji oraz przeprowadzać procesy łączenia i dzielenia plików backupu. Zapisywanie backupu Plik backupu zostaje zapisany na wskazanym nośniku. Możliwe jest przechowywanie na dyskach sieciowych (SAN, iscsi, NAS,etc.), dyskach przenośnych (USB / FireWire), lub na nośnikach optycznych (CD, DVD, Blu-ray). Czas jaki jest potrzebny na zapisanie pliku zależy od jego rozmiaru oraz od wydajności użytego sprzętu. Dalsze informacje na temat konfiguracji i tworzenia backupu znajdziesz w Podręczniku użytkownika programu ShadowProtect w części Tworzenie backupu. Tworzenie backupu przy wykorzystaniu środowiska Recovery W środowisku Recovery istnieje możliwość utworzenia pojedynczego pełnego backupu systemu. Możliwe jest również utworzenie późniejszego backupu różnicowego pod warunkiem, że bazowy obraz tego systemu jest dostępny na nośniku zewnętrznym. Nie ma natomist możliwości tworzenia zaplanowanych zadań backupu. 2.2 Przywracanie danych z pliku backupu Dane z utworzonego wcześniej pliku backupu można przywrócić na dwa sposoby: Przywracanie poszczególnych plików i folderów Korzystając z narzędzia montowania zamontuj obraz backupu jako wolumin przypisując mu literę dysku lub wskazując istniejący folder montowania. Tym sposobem możesz podpiąć setki obrazów jednocześnie. Co więcej, ponieważ zamontowane obrazy zachowują wszystkie właściwości typowych woluminów systemu Windows, użytkownicy mogą w razie konieczności uzyskać dostęp do zawartych w nich danych, mogą te dane modyfikować, a wprowadzone zmiany zapisywać w formie pliku przyrostowego. Dalsze informacje na temat montowania obrazów z backupu znajdziesz w Podręczniku użytkownika programu ShadowProtect w części Montowanie obrazów z backupu StorageCraft Technology Corporation StorageCraft Support Center Page 8 of 63

9 Przywracanie całego woluminu Użyj Kreatora przywracania programu ShadowProtect aby z obrazu backupu przywrócić cały wolumin z danymi. Natomiast, wolumin systemowy (zawierający system operacyjny) przywróć z poziomu środowiska Recovery. 2.3 Typy plików backupu Korzystając z Narzędzia wyświetlania zawartości backupu dostępnego w środowisku Recovery Environmet możesz zamontować obraz z backupu i korzystać z niego tak jakby był to zwykły wolumin, dzięki czemu masz możliwość przywracania wybranych plików i folderów. (Aby przywrócić cały wolumin do stanu w jakim znajdował się w momencie utworzenia backupu skorzystaj z funkcji Przywracanie woluminu). Program ShadowProtect obsługuje następujące typy plików backupu: Backup Pełny (.spf) Przyrostowy(.spi) Opis Samodzielny, niezależny plik backupu odzwierciedlający stan woluminu dysku w konkretnym punkcie w czasie. Plik ten nie zależy i nie opiera się na żadnych innych plikach backupu. Plik backupu będący zapisem zmian wprowadzonych w zakresie danego woluminu i odnoszący się do innego backupu. Możesz tworzyć pliki przyrostowe bazujące na backupie pełnym lub na innym backupie przyrostowym. Plik przyrostowy jest tworzony także w wyniku modyfikacji obrazu zamontowanego jako wolumin typu odczyt/zapis. Pliki przyrostowe umożliwiają skorzystanie z różnorodnych strategii tworzenia backupu woluminów włączając w to opcje backupu różnicowego i przyrostowego. Łączony (.sp#) ImageManager -cd.spi -cw.spi -cm.spi -cr Pliki backupu wchodzące w skład Zestawu obrazów łączonych. Zestaw obrazów łączonych powstaje po podzieleniu pliku backupu na części w celu zapisania go na kilku nośnikach. Krzyżyk (#) w nazwie obrazu łączonego zastąpiony zostaje numerem, który określa miejsce tego pliku w Zestawie. Pliki backupu, które zostały automatycznie skonsolidowane w aplikacji ImageManager. Przyrostek stojący przed rozszerzeniem określa czy plik powstał w wyniku konsolidacji dziennej, tygodniowej czy miesięcznej. Plik wykorzystywany przez ImageManager w procesie konsolidacji backupu..spk Plik klucza wykorzystywany do szyfrowania pliku backupu..spwb.bitmap Pliki tymczasowe, w których zapisywane są zmiany wprowadzanych w zakresie zamontowanego backupu. Plik z danymi wykorzystywany do optymalizacji procesu konsolidacji backupu. Konwencja w zakresie nazewnictwa plików backupu Konwencja nazewnictwa identyfikuje pliki oraz ich relacje i zależności od innych plików backupu w oprogramowaniu ShadowProtect. Składnia: <volume-identifier>-b_<base-seq>-d<diff-seq>-i<inc-seq>.<extension> Składnia wykorzystuje poniższe zmienne: Komponent Opis volume identifier Identyfikuje wolumin reprezentowany przez plik obrazu. base-seq Numer sekwencyjny obrazu bazowego. Oznacza: numer sekwencyjny tego obrazu w łańcuchu lub plik obrazu bazowego, od którego plik jest zależny 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 9 of 63

10 Numer sekwencyjny obrazu różnicowego. Oznacza diff-seq numer sekwencyjny tego obrazu w łańcuchu lub plik obrazu różnicowego, od którego plik jest zależny Numer sekwencyjny obrazu przyrostowego. Oznacza inc-seq numer sekwencyjny tego obrazu w łańcuchu lub plik obrazu przyrostowego, od którego plik jest zależny Rozszerzenia Oprogramowanie ShadowProtect wykorzystuje różne rozszerzenia aby zidentyfikować plik jako obraz backupu Pełnego, Przyrostowego lub Łączonego: Rozszerzenie pliku C_Vol-b001.spf C_Vol-b001-d001-i000.spi or C_Volb001.d001.spi Opis Pełny obraz woluminu C:\ Obraz różnicowy woluminu C:\ będący zależny od obrazu pełnego C_Volb001.spf Notatka: Ten typ pliku backupu nie jest dostępny w oprogramowaniu IT Edition C_Vol-b001-d000-i001.spi or C_Vol-b001- i001.spi C_Vol-b001-d001.i001.spi Obraz inkrementacyjny woluminu C:\ zależny od obrazu pełnego C_Volb001.spf Notatka: Oprogramowanie ShadowProtect IT Edition tworzy plik.spi w przypadku zamontowania pliku jako zapisywalnego oraz po zapisie zmian do pliku inkrementacyjnego. Plik obrazu inkrementacyjnego woluminu C:\ zależny od pliku C_Vol-b001-d001.i000, który zależny jest od pliku C_Vol-b001.spi. Notatka: Ten typ pliku backupu nie jest dostępny w oprogramowaniu IT Edition Notatka: Identyfikatory segmentu -d000 lub -i000 zawarte w nazwie obrazu backupu wskazują na to, że ten właśnie obraz nie bazuje na żadnym innym pliku różnicowym lub przyrostowym. Zależności między plikami Przyglądając się nazwie pliku backupu użytkownik może ustalić na jakim innym backupie dany plik bazuje lecz nie - jakie inne pliki od niego zależą. Z tego właśnie powodu bardzo istotne jest korzystanie z Narzędzia konwersji obrazów aby zapoznać się z zależnościami między poszczególnymi plikami backupu przed przeniesieniem, modyfikacją bądź usunięciem któregoś z nich. Uwaga: Usunięcie pliku backupu, od którego zależą inne pliki sprawia, że te pliki zależne stają się bezużyteczne. Oznacza to, że przeszukiwanie i przywracanie danych z tych zależnych plików backupu nie będzie możliwe. Ważne: Usunięcie pliku backupu pełnego wykorzystywanego przez istniejące zadanie backupu spowoduje przy pierwszym zaplanowanym wykonaniu tego zadania utworzenie nowego backupu pełnego i rozpoczęcie nowego Zestawu obrazów. 3 ShadowProtect IT Edition Oprogramowanie i licencja na program ShadowProtect IT Edition są udostępnione w formie klucza USB. Podobnie jak środowisko Recovery, program ShadowProtect IT Edition nie wymaga instalacji dodatkowego oprogramowania w systemie, na którym będzie używany. W poniższym rozdziale omówione zostały następujące zagadnienia: 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 10 of 63

11 Wymagania Uruchamianie wersji IT Edition Tworzenie płyty ratunkowej IT Edition Aktualizacja plików źródłowych na kluczu USB Ważne: Zasady korzystania z programu ShadowProtect IT Edition zostały uregulowane w Umowie licencyjnej dla techników dotyczącej programu ShadowProtect IT Edition (ShadowProtect Technician License Agreement - TLA). Zanim zaczniesz korzystać z oprogramowania zapoznaj się z treścią umowy, którą znajdziesz na stronie Wymagania dla wersji IT Edition Program ShadowProtect IT Edition ma takie same wymagania sprzętowe jak środowisko Recovery i wspiera te same systemy i nośniki, które program ShadowProtect wykorzystuje jako miejsca docelowe w procesie odzyskiwania danych. Główna różnica polega na tym, że w przypadku wersji IT Edition dostępny musi być port USB (USB 2 lub 3) lub jeżeli wykorzystywany jest serwer licencji niezbędny jest napęd CD-ROM (ponieważ w takim przypadku program uruchami a się z płyty CD). Wymagania sprzętowe Obsługiwane systemy operacyjne Obsługiwane systemy plików Obsługiwane nośniki Wymagania sprzętowe Program ShadowProtect IT Edition ma następujące wymagania sprzętowe: Wszystkie minimalne wymagania system operacyjnego Przynajmniej 512MB RAM (lub minimum wymagane przez system operacyjny) Dostępny port USB 2.0 lub 3.0. Dostępny napęd optyczny w przypadku korzystania z płyty ShadowProtect IT Edition. Na firewallu otwarty port w przypadku korzystania z płyty ShadowProtect IT Edition na innym systemie. Ważne: Aby uruchomić środowisko Recovery na komputerze z UEFI, musi on mieć możliwość emulacji BIOSu. Obsługiwane systemy operacyjne Program ShadowProtect IT Edition obsługuje następujące systemy operacyjne Windows (zarówno w wersji 32 jak i 64 bitowej o ile dla danego systemu istnieje takie rozróżnienie): Windows 2012 Windows 8 Windows Server 2008 (wraz z R2) Windows 7 Windows Vista, wraz z: Vista Home Basic Vista Home Premium Vista Business Vista Ultimate Windows XP, wraz z: XP Home XP Professional Windows Server 2003, wraz z: Server 2003 Standard Edition Server 2003 Standard Edition R2 Server 2003 Advanced Edition Server 2003 Advanced Edition R2 Server 2003 Enterprise Edition Server 2003 Enterprise Edition R2 Server 2003 Datacenter Edition Server 2003 Datacenter Edition R2 Server 2003 Web Edition 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 11 of 63

12 Small Business Server 2003 Windows 2000 Server SP4 Obsługiwane systemy plików Program ShadowProtect IT Edition obsługuje następujące systemy plików: FAT16 FAT16X FAT32 FAT32X NTFS Dyski MBR Dyski GPT Podstwawowe i dynamiczne woluminy i dyski Dyski 4K/AF z sektorami o rozmiarze 4096 bajtów Ważne: ShadowProtect nie obsługuje systemów plikowych exfat i ReFS ani puli pamięci utworzonych w Windows Storage Spaces. Obsługiwane nośniki Program w wersji IT Edition obsługuje następujące nośniki: Lokalne dyski twarde Dyski przenośne (USB or FireWire) Dyski sieciowe (SAN, NAS, iscsi) Nośniki optyczne (CD, DVD, Blu-Ray) Funkcja Konwersji obrazu programu ShadowProtect obsługuje następujące dyski wirtualne: VMware VMDK Microsoft VHD Ważne: Konwersja obrazu nie obsługuje formatu VHDx firmy Microsoft. 3.2 Scenariusze licencjonowania wersji IT Edition W wersji IT Edition dostępne są następujące funkcje, które wymagają aktywnej licencji Hot Backup Klonownie dysku Jednoczesne odtwarzanie większej ilości woluminów Po uruchomieniu Recovery - For Windows wszystkie powyższe opcje będą widoczne, jednak, po wybraniu którejś z nich pojawi się komunikat informujący o tym, że aby z niej skorzystać konieczne jest posiadanie aktywnej licencji na wersję IT Edition. W poniższej tabeli opisane zostały różne scenariusze licencjonowania dostępne dla wersji IT Edition oraz dla środowiska Recovery - For Windows: Licencja Status licencji Dostępne funkcje Klucz USB z wersją IT Edition aktywna brak/nieaktywna/przeterminowana Dostępne są wszystkie funkcje Niedostępne są funkcje wymagające licencji czyli: Hot Backup Klonowanie dysku Jednoczesne odtwarzanie większej ilości woluminów 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 12 of 63

13 płyta CD z wersją IT Edition zweryfikowana na serwerze licencji IT Edition Brak dostępu do serwera licencji Dostępne są wszystkie funkcje Niedostępne są funkcje wymagające licencji czyli: Hot Backup Klonowanie dysku Jednoczesne odtwarzanie większej ilości woluminów 3-dniowy plik ISO z wersją IT Edition IT Edition Recovery (CD lub USB) aktywna przeterminowana Dostępne są wszystkie funkcje Niedostępne są funkcje wymagające licencji czyli: Hot Backup Klonowanie dysku Jednoczesne odtwarzanie większej ilości woluminów Niedostępne są funkcje wymagające licencji czyli: Hot Backup Klonowanie dysku Jednoczesne odtwarzanie większej ilości woluminów Ważne: Użycie HIR w środowisku Recovery - For Windows jest możliwe tylko w następujących przypadkach (we wszystkich innych sytuacjach wymagane jest posiadanie ważnego kodu aktywacyjnego): Program ShadowProtect został zainstalowany_i_aktywowany w wybranym pliku. Program ShadowProtect został zainstalowany_i_aktywowany ale jest już przeterminowany. Program ShadowProtect MSP został zainstalowany i aktywowany, a jego licencja na jego używanie jeszcze nie wygasła. 3.3 Tworzenie klucza USB z wersją IT Edition Ważne: Wcześniejsze wersje środowiska Recovery oraz IT Edition zawierały preinstalowane środowisko Windows PE. Jednak z uwagi na fakt, iż firma Microsoft zaprzestała dystrybucji tego produktu, obecnie użytkownicy muszą wygenerować to środowisko ręcznie. Dostępny w środowisku Recovery Builder (REBuilder) jest prostym narzędziem umożliwiającym wygenerowanie bazującego na systemie Windows środowiska Recovery dla wersji IT Edition (zwanego także REWIND-IT). Następnie, narzędzie REBuilder może zostać wykorzystane do zapisania REWIND-IT na kluczu USB lub do tworzenia płyt CD z wersją IT Edition, ktora działać będzie tak samo jak poprzednie edycje z uwzględnieniem narzędzi do przywracania woluminów systemowych. klucz USB Na kluczu USB jaki firma StorageCraft udostępnia z wersja IT Edition znajdują się: Recovery - CrossPlatform (RE-X) pliki konfiguracyjne dla REWIND-IT Klucz USB w formie w jakiej zostaje dostarczony może posłużyć do uruchomienia systemu w trybie RE-X w celu utworzenia backupu lub przywrócenia woluminów systemowych. Wersje IT Edition możesz utworzyć korzystając z narzędzia REBuilder i przy jego pomocy uzupełnić klucz USB o środowisko REWIND-IT. Po dodaniu REWIND-IT klucz będzie można wykorzystać na dwa sposoby: 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 13 of 63

14 wpinając go do działającego systemu aby uruchomić program ShadowProtect bez konieczności instalacji dodatkowego oprogramowania na dysku twardym. uruchomić przy jego użyciu system aby uzyskać dostęp do menu umozliwiającego wybór pomiędzy REWIND-IT i RE-X. Aby utworzyć wersję IT Edition Uwaga: Opcja dual-boot dostępna w wersji IT Edition wymaga, aby wolumin USB, na którym jest nagrane środowisko zachował oryginalną nazwę. Nie zmieniaj tej nazwy ponieważ uniemożliwi to korzystanie z opcji dual boot. 1. Pobierz i uruchom plik Setup (lub włóż płytę z REBuilder do napędu) na komputerze z działającym systemem Windows 7 lub nowszym. Ważne: Jeżeli pracujesz w środowisku wirtualnym upewnij się, że ustawienia napędu CD-ROM skonfigurowane w maszynie wirtualnej nie korzystają z Legacy Emulation. W przeciwnym razie, zapisanie pliku ISO na płycie CD lub DVD nie będzie możliwe. Podobnie, w przypadku systemów ESXi upewnij się, że klient korzysta z Passthrough IDE a nie z Emulate IDE. 2. Wybierz język dla narzędzia REBuilder i kliknij Dalej. Uwaga: Wybór języka dotyczy tylko okien dialogowych narzędzia REBuilder, a nie tworzonej wersji IT Edition. 3. Aby zainstalować narzędzie REBuilder postępuj zgodnie z poleceniami pojawiającymi się w kreatorze. 4. Gdy proces instalacji dobiegnie końca uruchom program wybierając Start\Wszystkie programy\storagecraft\recovery Builder (o ile przy instalacji została użyta lokalizacja domyślna). 5. Jeżeli Zestaw do oceny i wdrażania systemu Windows - Windows Assessment and Deployment Kit (ADK) - nie zostanie odnaleziony lub nie został zainstalowany wyświetlony zostanie komunikat o błędzie: 6. Nie klikaj OK ponieważ spowoduje to uruchomienie narzędzia REBuilder bez niezbędnych komponentów, którymi są Narzędzia wdrażania oraz preinstalowane środowisko Windows (Windows PE). W razie konieczności zamknij narzędzie i uruchom je ponownie aby wrócić do komunikatu o błędzie. 7. Kliknij w link dostępny w treści komunikatu. Zostaniesz przekierowany na stronę Microsoft Download Center. 8. Zamknij program REBuilder. 9. Na stronie pobierania dostepna będzie opcja Wybierz język: Zignoruj ją. Wybór dotyczy jedynie języka użytego na stronie Download Center i nie ma wpływu na język ADK. 10. Kliknij Pobierz aby pobrać paczkę instalacyjną ADK (ok. 1,2 MB). WAŻNE: Pomimo informacji, że ADK jest przeznaczony do użycia z systemem Windows 8 będzie on również działał z systemem Windows Uruchom instalację ADK i dalej postępuj zgodnie z poleceniami kreatora. 12. Na stronie Wybierz składniki znajdziesz listę wszystkich możliwych do pobrania komponentów: 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 14 of 63

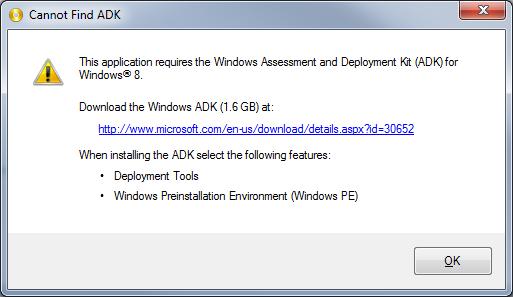

15 13. Z dostępnych składników wybierz tylko dwa: Narzędzia wdrażania (39.6MB) i preinstalowane środowisko Windows (Windows PE) (1.6GB). Odznacz wszystkie pozostałe domyślnie zaznaczone opcje. 14. Kliknij Zainstaluj. 15. Po zakończonej instalacji zamknij instalator. 16. Uruchom narzędzie REBuilder. Na ekranie pojawi się następujące okno: 17. Jako Typ produktu wyjściowego wybierz IT Edition. Ważne: Na liście dostępna jest opcja 3-Dniowego ISO IT Edition, ponieważ nie jest ono już dostępne do pobrania ze strony StorageCraft. 18. Wybierz właściwy język. Ważne: Wybór odnosi się wyłącznie do języka wersji IT Edition a nie do języka przywróconego systemu operacyjnego. Domyślnie ustawiony jest ten sam język, który został wybrany przy instalacji narzędzia REBuilder. 19. O ile nie jest to konieczne nie zmieniaj domyślnych ścieżek dla ADK i wyjściowego pliku ISO. 20. (Opcjonalnie) Aby możliwe było przeglądanie zawartości niektórych typów urządzeń do przechowywania danych niezbędne są dodatkowe sterowniki. Jeżeli dodasz te sterowniki na tym etapie zostaną one ujęte w pliku ISO. Aby je dodać, kliknij na pasku menu. Ważne: Sterowniki muszą być 32-bitowe nawet jeżeli przywrócony system docelowy jest 64-bitowy. Środowisko Recovery dostepne w wersji IT Edition jest aplikacją 32-bitową i dlatego w celu uzyskania dostępu do urządzeń do przechowywania danych niezbędne są 32-bitowe sterowniki. Ponadto, w wersji IT Edition istnieje możliwość późniejszego dodania tych sterowników przy każdej przeprowadzanej instalacji. Uwaga: Dostępne w wersji IT Edition środowisko Recovery utworzone przez REBuilder na chwilę obecną nie obsługuje iscsi. 21. Zlokalizuj wszystkie niezbędne pliki.inf sterowników, które mają zostać uwzględnione w środowisku Recovery. Ważne: Jeżeli wybrany sterownik okaże się być jedynie 64-bitowy wyświetlony zostanie komunikat o błędzie. Upewnij się, że plik SYS dla tego sterownika jest 32-bitowy oraz że został on właściwie powiązany ze stosownym plikiem.inf. Uwaga: Nie usuwaj ani nie przenoś do innego folderu żadnego z wylistowanych sterowników zanim nie zostanie nagrana ostatnia kopia pliku ISO (nawet jeżeli ma to nastąpić dopiero za jakiś czas). Jeżeli narzędzie REBuilder nie będzie w stanie odnaleźć jednego lub większej ilości sterowników nie będzie ono mogło wykonać swojego zadania. W takim przypadku, 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 15 of 63

16 uruchom ponownie program i odtwórz listę sterowników uwzględniając ich właściwą lokalizację. 22. Aby usunąć wylistowany sterownik zaznacz go i kliknij. 23. Kliknij aby wygenerować plik ISO z środowiskiem IT Edition Recovery. 24. Po wygenerowaniu pliku ISO z wersją IT Edition zostaje zapisany w lokalizacji wskazanej podczas konfiguracji. Zostaniesz zapytany czy chcesz plik ISO nagrać na płytę CD lub DVD bądź na pendrive. Ważne: Jeżeli nagrywarka nie jest dostępna wyświetlony zostanie komunikat o błędzie. Jeżeli nie chcesz zapisywać pliku ISO na nośniku, zamkinj to okno. 25. Aby w późniejszym terminie nagrać plik ISO ponownie uruchom narzędzie REBuilder. WAŻNE: Plik ISO możesz nagrać również korzystając z dostępnego w programie ShadowProtect narzędzia ISOTool. 26. Kliknij aby otworzyć okno Nagrywanie. 27. Z rzowijanego menu wybierz miejsce docelowe. 28. Kliknij Nagraj. Plik ISO zostaje zapisany na płycie CD lub kluczu USB. Utworzona w ten sposób płyta (lub klucz USB) może zostać użyta do uruchomienia komputera lub odzyskania woluminu systemowego. 3.4 Uruchamianie wersji IT Edition Klucz USB umożliwia: Uruchomienie programu ShadowProtect bez konieczności instalowania go na systemie Uruchomienie środowiska Recovery (REWIND-IT lub RE-X) w celu wykonania backup lub przywrócenia woluminu systemowego Aby uruchomić program ShodwProtect z klucza USB 1. (Warunkowo) Jeżeli będziesz korzystał z wersji IT Edition po raz pierwszy usuń na kluczu USB zabezpieczenie przez zapisem. 2. Wsuń klucz USB do wolnego portu USB 2.0 lub Użyj eksploratora Windows aby na kluczu USB wyszukać i uruchomić polecenie START SHADOWPROTECT. Wyświetlone zostanie okno główne programu ShadowProtect IT Edition. 4. (Warunkowo) Jeżeli po wyborze jakiejś opcji zostaniesz poproszony o aktywny kod licencji podaj go aby aktywować program ShadowProtect IT Edition. Ważne: Po zakupie programu ShadowProtect IT Edition, od firmy StorageCraft otrzymujesz kod licencyjny służący do aktywacji oprogramowania. Aktywacja klucza USB musi być powtarzana co kwartał. W tym celu wepnij klucz USB do systemu z dostępem do Internetu i powtórz powyższe kroki. Aby uruchomić środowisko Recovery z klucza USB 1. Zamknij system. 2. Wsuń klucz USB do wolnego portu, a następnie ponownie uruchom komputer. Jeżeli okaże się to konieczne, skonfiguruj ustawienia managera uruchamiania systemu lub BIOS w taki sposób, aby zamiast dysku twardego pierwszym urządzeniem bootującym był napęd USB. Ważne: Aby uruchomić środowisko Recovery na komputerze z UEFI, musi on mieć możliwość emulacji BIOSu. 3. Wybierz opcje uruchomienia środowiska Recovery dla systemu Windows. 4. Aby uruchomić program w wersji IT Edition postępuj zgodnie z pojawiającymi się na ekranie poleceniami. Więcej szczegółów znajdziesz w części Uruchamianie środowiska Recovery StorageCraft Technology Corporation StorageCraft Support Center Page 16 of 63

17 Zabezpieczenie przed zapisem Na kluczu USB umieszczone zostało zabezpieczenie uniemożliwiające zapisanie danych na nośniku. Zabezpieczenia tego nie należy usuwać, chyba że przeprowadzana jest: aktywacja lub aktualizacja licencji produktu. aktualizacja plików źródłowych programu ShadowProtect IT Edition. 3.5 Interfejs użytkownika w wersji IT Edition Interfejs użytkownika programu ShadowProtect IT Edition uruchomionego z klucza USB niczym nie różni się od interfejsu środowiska Recovery dla systemu Windows. Jednak jeżeli wersja IT Edition zostanie uruchomiona na działającym systemie (live system) - na którym uruchomiony jest system operacyjny Windows - okno główne interfejsu będzie wyglądało nieco inaczej: W tym oknie dostępny jest uproszczony zestaw narzędzi służących do pracy na woluminach przy uruchomionym systemie operacyjnym. Główne funkcje i kreatory pokrywają się z tymi dostępnymi w środowisku Recovery. Różnice są następujące: Opcja Przywracania woluminów dostępna w Zadaniach Opcja Kopiuj dysk dostępna w Zadaniach Rozwijane menu Narzędzia Znajdujące się po lewej stronie menu Narzędzia Rozwijane menu Pomoc Umożliwia przywrócenie dwóch lub więcej woluminów jednocześnie. Umożliwia kopiowanie woluminów lub dysków w czasie rzeczywistym bez konieczności dostępu do pliku backupu. Organicza się do dwóch opcji: Włącz rejestrowanie zdarzeń w dzienniku Odśwież informacje o woluminach Ogranicza się do jedej opcji: Odśwież informacje o woluminach Zawiera link do dokumentacji dostępnej online. Przywracanie woluminów Dostępna w wersji IT Edition, w menu Zadania opcja Przywróć woluminy działa tak samo jak opcja Przywróć wolumin. Różnica między nimi polega na tym, że opcja Przywróć woluminy pozwala przywrócić kilka woluminów jednocześnie, podczas gdy opcja Przywróć wolumin wymaga przeprowadzenia osobnego procesu dla każdego z woluminów. Działający w oparciu o kreator proces przywracania danych przebiega w obu przypadkach dokładnie tak samo. Jedyna różnica pojawia się na ekranie podsumowania, gdzie w przypadku opcji Przywróć woluminy dostępna jest możliwość zakończenia procesu na bieżącym woluminie bądź dodania kolejnych do kolejki StorageCraft Technology Corporation StorageCraft Support Center Page 17 of 63

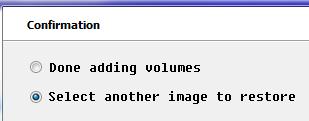

18 Wybierz jedną z opcji: Zakończono dodawanie woluminów Proces przywracania danych zostanie przeprowadzony na umieszczonym w kolejce woluminie/woluminach. Wybierz inny obraz do przywrócenia Do kolejki dodany zostanie kolejny wolumin. Jeżeli wybierzesz opcję Wybierz inny obraz do przywrócenia, kreator ponownie wyświetli stronę Plik obrazu do przywrócenia, która pojawiła się już na samym początku, i tym sposobem umożliwi Ci dodanie kolejnego pliku. Następnie kreator ponownie przeprowadzi Cię przez konfigurację zadania a na samym końcu zapyta czy chcesz dodać inne pliki. Ważne: Kolejność dodawania woluminów do kolejki powinna pokrywać się z kolejnością liter dysków nadanych tym woluminom w środowisku Recovery : C, D, E itd. Kolejność w jakiej w zakresie danego woluminu uporządkowane są partycje może zostać zignorowana. Przykładowo: Jeżeli w środowisku Recovery woluminowi zarezerwowanemu przez system Windows (Windows System Reserved) przypisana została literę dysku D a woluminowi systemowemu litera C konfigurację procesu przywracania woluminów należy rozpocząć od wybrania woluminu systemowego i dopiero potem można do kolejki dodać wolumin zarezerwowany przez system. Po zakończeniu konfiguracji zadania na stronie z potwierdzeniem wybierz opcję Zakończono dodawanie woluminów. Rozpocznie się proces przywracania danych. Kopiowanie dysku Dostępna w wersji IT Edition, w menu Zadania opcja Kopiuj dysk umożliwia utworzenie kopii: Pojedynczej partycji Całego dysku i umieszczenie jej na wybranym nośniku. Również funkcja Przywróć wolumin dostępna w programie ShadowProtect umożliwia tworzenie kopii jednak kopie te mogą powstać jedynie z istniejącego pliku backupu podczas, gdy polecenie Kopiuj dysk tworzy kopię w czasie rzeczywistym. Aby skopiować dysk lub partycję 1. Upewnij się, że docelowy dysk lub partycja nie są mniejsze niż dysk lub wolumin źródłowy. 2. W menu Zadania wybierz Kopiuj dysk. 3. Wybierz czy skopiowany ma zostać wolumin czy dysk. 4. Wybierz dysk lub partycje źródłową. Ważne: Litery przypisane do poszczególnych dysków odzwierciedlają organizację wprowadzoną z poziomu wersji IT Edition i w żaden sposób nie odnoszą się do tego w jaki sposób uporządkowany był oryginalny wolumin źródłowy w systemie Windows. 5. Wybierz dysk lub partycję docelową. 6. (Opcjonalnie) Zdecyduj czy kopia ma obejmować niewykorzystane sektory. Ważne: Dzięki temu możesz zmniejszyć rozmiar skopiowanego woluminu w miejscu docelowym. 7. Kliknij Zakończ. W miejscu docelowym utworzona zostaje dokładna kopia partycji lub dysku StorageCraft Technology Corporation StorageCraft Support Center Page 18 of 63

19 Kopiowanie bootowalnych woluminów systemu Windows Po skopiowaniu dysku zawierającego wolumin bootowalny pochodzący z systemu Windows Vista lub nowszego obecny w środowisku Recovery system Windows PE próbuje automatycznie zamontować WSZYTSKIE dostępne woluminy. Dotyczy to również duplikatów woluminów bootowalnych systemu Windows. W efekcie system Windows PE wykrywa identyczną sygnaturę dysku w sektorze MBR obu dysków i próbuje automatycznie zmienić sygnaturę duplikatu co może z kolei spowodować problem z jego uruchomieniem. Aby tę sytuację naprawić: 1. Zainstaluj zduplikowany dysk na nowym systemie (lub usuń oryginalny dysk rozruchowy z oryginalnego systemu). 2. Uruchom nowy system korzystając z wersji IT Edition. 3. Na zduplikowanym woluminie uruchom Narzędzie konfiguracji rozruchu (BCU), które automatycznie rozwiąże problem z duplikatem. 4. Ponownie uruchom nowy system korzystając z nowego dysku rozruchowego. 3.6 Tworzenie płyty ratunkowej IT Edition Skorzystaj z narzędzia REBuilder aby utworzyć płytę ratunkową programu ShadowProtect IT Edition. Później będziesz mógł tej płyty użyć aby uruchomić program ShadowProtect lub środowisko Recovery na systemie bez portu USB. Narzędzie utworzy plik ISO automatycznie w trakcie tworzenia klucza USB. Aby utworzyć płytę ratunkową programu ShadowProtect IT Edition 1. Uruchom narzędzie REBuilder, które utworzy plik ISO automatycznie w trakcie tworzenia klucza USB. 2. Zanotuj katalog docelowy, w którym REBuilder zapisał plik ISO. 3. Użyj nagrywarki CD/DVD aby zapisać plik ISO na płycie CD lub DVD. Program ShadowProtect IT Edition możesz uruchomić z płyty ratunkowej na dwa sposoby: Aby uruchomić program ShadowProtect w środowisku Windows 1. Włóż płytę z wersją IT Edition do napędu. 2. Jeżeli program ShadowProtect IT Edition nie uruchomi się automatycznie na kluczu USB wyszukaj i uruchom polecenie START SHADOWPROTECT. 3. Po pojawieniu się komunikatu podaj adres IP serwera licencji, na którym zapisana jest aktywowana licencja uprawniająca do korzystania z wersji IT Edition. Program ShadowProtect IT Edition zostaje załadowany do pamięci bez konieczności instalacji oprogramowania na dysku twardym. Aby uruchomić środowisko Recovery 1. Zamknij system. 2. Włóż płytę CD do napędu i ponownie uruchom system. Upewnij się, że pierwszym urządzeniem bootującym jest płyta CD/DVD, a nie dysk twardy. 3. Postępuj zgodnie z pojawiającymi się na ekranie poleceniami. Środowisko Recovery uruchamia się bezpośrednio z płyty CD/DVD i nie wymaga instalacji żadnego oprogramowania na twardym dysku. Korzystanie z serwera licencji Jednym ze składników programu ShadowProtect IT Edition jest serwer licencji, który odgrywa istotną rolę w przypadku korzystania na nowym systemie z programu uruchamianego z płyty CD. Oprogramowanie uruchomione z płyty odnajduje na tym serwerze licencję niezbędną do poprawnego działania. Zaraz po uruchomieniu wersja IT Edition przeszukuje lokalny system w poszukiwaniu klucza USB. Jeżeli go nie wykryje zaczyna szukać w sieci Serwera licencji aby potwierdzić swoją licencję. Ważne: Serwer licencji musi być dostępny w tej samej sieci, w której działa system z uruchomionym z płyty oprogramowaniem w wersji IT Edition. Aby uruchomić serwer licencji 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 19 of 63

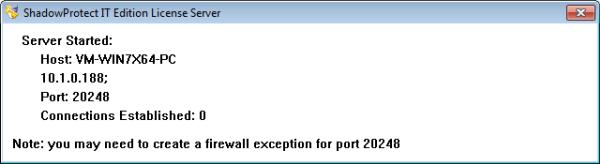

20 1. Wsuń klucz USB do portu. 2. Na kluczu USB wyszukaj, a nastepnie uruchom polecenie Start_LicenseServer. Na systemie uruchamia się usługa Serwera licencji. Systemy, na których z płyty CD uruchomione zostało oprogramowanie w wersji IT Edition mogą teraz potwierdzić dostęp do licencji. 3.7 Aktualizacja licencji lub oprogramowania w wersji IT Edition Aby zaktualizować klucz USB tak, aby zawierał on pliki pochodzące z najnowszych wersji aplikacji skorzystaj z narzędzia REBuilder, które możesz pobrać z sieci. W ten sposób możesz zaktualizować każdą kopię programu ShadowProtect IT Edition 4.x, która objęta jest aktywną licencją. Ważne: Paczka aktualizacyjna NIE zawiera aktualizacji środowiska przywracania bazującego na systemie Windows 2003 "Legacy" więc na kluczu pozostanie ono niezmienione. Ponadto, korzystając z narzędzia REBuilder można utworzyć plik ISO z wersją IT Edition 5.0.5, jaki może być później wykorzystany na systemach, w których niedostępny jest port USB. Aby zaktualizować klucz USB UWAGA: NIGDY NIE USUWAJ ANI NIE NAPISUJ pliku StorageCraft.id na swoim kluczu USB. W przeciwnym razie nośnik stanie się całkowicie bezużyteczny. Aby do tego nie dopuścić postępuj zgodnie z poniższymi instrukcjami: 1. Wykonaj pełny backup klucza USB. 2. Usuń z klucza USB zabezpieczenie przed zapisem. 3. Sprawdź czy twoja licencja jest aktywna podłączając klucz USB do komputera z dostępem do Internetu. Przeprowadzenie tego testu jest zalecane zwłaszcza w przypadku, gdy klucz USB nie był przez dłuższy czas używany. Potwierdzenie aktywności licencji daje pewność, że proces aktualizacji zakończy się powodzeniem. 4. Wymuś nawiązanie połączenia z serwerem licencyjnym firmy StorageCraft w jeden z następujących sposobów: a) wykonaj polecenie START SHADOWPROTECT i po uruchomieniu programu wybierz Utwórz backup lub Przywróć. b) wykonaj polecenie Start_LicenseServer z poziomu klucza USB. 5. Przerwij test po uzyskaniu potwierdzenia, że licencja jest aktywna. Gdyby okazało się że licencja jest nieaktywna skontaktuj się ze wsparciem technicznym firmy StorageCraft. 6. Po zakończonej weryfikacji licencji otwórz przeglądarkę internetową i przejdź do strony firmy StorageCraft, na której dostępne są aktualizacje ( ). 7. Podaj numer seryjny programu ShadowProtect i kliknij Wyślij. Ważne: Aby móc pobrać plik musisz podać aktywny numer seryjny. 8. Zjedź na sam dół strony z treścią Umowy licencyjnej dla techników i kliknij Akceptuję. 9. Pojawi się jedna lub kilka opcji pobrania dostępnych dla danej licencji. Wybierz opcję wykorzystującą narzędzie REBuilder. Ważne: W tym momencie nastąpi próba bezpośredniego pobrania pliku. Jednak ze względu na znaczny rozmiar tego pliku (700 MB) w niektórych sieciach mogą się pojawić problemy z przepustowością i przetwarzaniem. W takim przypadku najlepiej jest skorzystać z Menadżera pobierania, który daje możliwość zatrzymania i późniejszego wznowienia procesu pobierania. 10. Pobierz i uruchom program REBuilder Setup. Dokończ instalacje postępując zgodnie z instrukcjami pojawiającymi się na ekranie. 11. Aby uruchomić program wybierz Start > Wszystkie programy > StorageCraft > REBuilder. 12. Aby zakończyć aktualizację postępuj zgodnie z krokami opisanymi w części Tworzenie IT Edition. 13. Na kluczu USB włącz zabezpieczenie przed zapisem. Klucz USB programu ShadowProtect IT Edition został zaktualizowany StorageCraft Technology Corporation StorageCraft Support Center Page 20 of 63

21 4 Uruchamianie środowiska Recovery Środowisko Recovery uruchamia się automatycznie przy uruchamianiu systemu z poziomu: Klucza USB programu ShadowProtect IT Edition Płyty produktowej programu ShadowProtect zawierającej środowisko Recovery Samodzielnie utworzonej płyty ratunkowej lub USB przy użyciu pobranego z sieci Recovery Builder (REBuilder) Zanim uruchomisz środowisko Recovery upewnij się, że zostały spełnione wszystkie wymagania dotyczące sprzętu i oprogramowania. Aby załadować środowisko Recovery 1. Jeżeli łańcuch backupu, który ma zostać przywrócony jest zapisany na dysku USB, podepnij ten dysk do komputera. 2. Wsuń klucz USB z wersją IT Edition do odpowiedniego portu. Jeżeli korzystasz z płyty bądź z klucza USB ze środowiskiem Recovery umieść je w odpowiednim napędzie lub porcie. 3. Uruchom ponownie komputer. Note: Może się okazać, że aby komputer mógł się uruchomić z klucza USB lub z płyty CD konieczna będzie modyfikacja stosownych ustawień. 4. Wybierz język. Domyślnie ustawionym językiem jest angielski. 5. (Opcjonalnie) W oknie Wsparcie dla sieci kliknij Tak aby uruchomić połączenie sieciowe. Przykładowo, połączenie to może zostać wykorzystane w celu uzyskania dostępu do plików backupu przechowywanych na innym urządzeniu udostępnionym w sieci. Ważne: Więcej szczegółów znajdziesz w części Narzędzie konfiguracji sieci. 6. Wybierz właściwą strefę czasową i kliknij OK. Jeżeli nie zostanie wykryty ani jeden zainicjowany dysk, pojawi się okno Zainicjuj dyski, w którym wylistowane będą wszystkie dostępne dyski. W przeciwnym razie przejdź od razu do ostatniego kroku. 7. Wybierz dysk lub dyski, które mają zostać zainicjowane. Przynajmniej jeden dysk musisz zainicjować jako wolumin systemowy/bootowalny. 8. Kliknij Inicjalizacja... Pojawią się dwie opcje: Inicjalizuj jako dysk MBR oraz Inicjalizuj jako dysk GPT. 9. Aby użyć MBR wybierz Inicjalizuj jako dysk MBR. Wyświetlona zostanie uprzednio skonfigurowana sygnatura tego dysku. 10. Gdy pojawi się informacja o tym, że dysk został zainicjowany, zamknij okno. Pojawi się okno główne interfejsu użytkownika środowiska Recovery. 11. Aby użyć GPT wybierz Inicjalizuj jako dysk GPT. Wyświetlona zostanie uprzednio skonfigurowana sygnatura oraz opcje układu dysku StorageCraft Technology Corporation StorageCraft Support Center Page 21 of 63

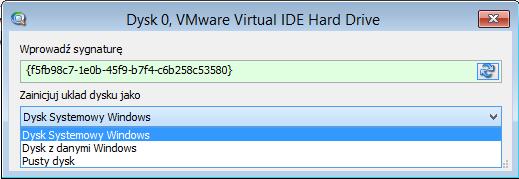

22 Dostępne są trzy opcje GPT: Dysk systemowy Windows wybierz tę opcję aby sformatować dysk systemowy/rozruchowy. Ważne: Jeżeli na komputerze z UEFI chcesz używać dysku w formacie GPT jako woluminu systemowego, musisz na tym etapie wybrać opcję Dysk systemowy, dzięki czemu zainstalowane zostaną ukryte komponenty niezbędne do tego aby wolumin mógł działać jako wolumin bootowalny. Bez tych komponentów wolumin się nie uruchomi. Późniejsza instalacja tych komponentów z poziomu opcji dostępnych dla dysku GPT w zakładce Mapa dysku nie jest możliwa. Dysk z danymi Windows wybierz tę opcję aby przygotować dysk pod woluminy z danymi. Ustawienia woluminu z danymi możesz później zmienić korzystając z opcji dostępnych w zakładce Mapa dysku lub w Kreatorze przywracania. Pusty dysk wybierz tę opcję aby zainicjować dysk w trybie GPT bez dzielenia go na partycje. Partycje będziesz mógł utworzyć później korzystając z poleceń dostępnych w zakładce Mapa dysku lub w Kreatorze przywracania. Ta opcja jest wyjątkowo przydatna w sytuacji, gdy trudno jest określić dokładny rozmiar partycji potrzebnej do przywrócenia danych. Nadal jednak nie ma możliwości, aby dysk GPT zainicjalizowany jako Pusty dysk został przy użyciu opcji Mapa dysku zmieniony w dysk bootowalny. Ważne: Aby system mógł uruchamiać się z dysku GPT, musi mieć wbudowane oprogramowanie UEFI. 12. Wybierz układ dysku i kliknij OK. Pojawi się okno główne interfejsu użytkownika środowiska Recovery : Okno to jest takie samo jak w przypadku zainstalowanego programu ShadowProtect. (Szczegóły wykonywania zadań w programie ShadowProtect znajdziesz w Podręczniku użytkownika programu ShadowProtect w części Interfejs użytkownika Interfejs użytkownika) 4.1 Wymagania Środowisko Recovery programu ShadowProtect ma następujące wymagania sprzętowe: Sprzęt Procesor Pamięć Motherboard Recovery (RE) Windows 2008 RE: 1 GHz lub szybszy Windows 2008 RE (Japonia): 1.4 GHz (procesor x64) lub 1.3GHz (Dual Core) Minimum 512 MB Aby dyski GPT były wspierane jako dyski bootowalne niezbędne jest oprogramowanie sprzętowe UEFI. Aby środowisko Recovery - Windows było obsługiwane na komputerze z UEFI, musi on mieć możliwość emulacji BIOSu 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 22 of 63

23 Miejsce na dysku twrdym N/A Napęd CD-ROM lub DVD Port USB Monitor System operacyjny Sterowniki Wymagany Wymagany w przypadku użycia program ShadowProtect IT Edition lub jeżeli łańcuch backup jest przechowywany na zewnętrznym dysku USB VGA lub o wyższej rozdzielczości Bootowalne dyski GPT wymagają 64-bitowego systemu operacyjnego Windows (Windows Vista and późniejszy) jako systemu rozruchowego. REBuilder wymaga system Windows 7 lub nowszego. Dysk USB lub płyta CD/DVD ze wszystkimi niezbędnymi 32bitowymi sterownikami, które nie zostały uwzględnione w środowisku Recovery. (Więcej szczegółów znajdziesz w części Testowanie środowiska Recovery.) Uwaga: Środowisko Recovery - Windows (REWIND) utworzone przez REBuilder na chwilę obecną nie obsługuje iscsi. 4.2 Tworzenie płyty ratunkowej ze środowiskiem Recovery Ważne: Wcześniejsze wersje środowiska Recovery oraz IT Edition zawierały preinstalowane środowisko Windows PE. Jednak z uwagi na fakt, iż firma Microsoft zaprzestała dystrybucji tego produktu obecnie użytkownicy muszą wygenerować to środowisko ręcznie. Dostępny w środowisku Recovery Builder (REBuilder) jest prostym narzędziem umożliwiającym wygenerowanie pliku ISO z bazującym na systemie Windows środowiskiem Recovery (zwanym środowiskiem Recovery - For Windows). Po utworzeniu plik ISO może służyć w ten sam sposób co wcześniejsze wersje środowiska Recovery obejmujące narzędzia do przywracania woluminów systemowych StorageCraft Technology Corporation StorageCraft Support Center Page 23 of 63

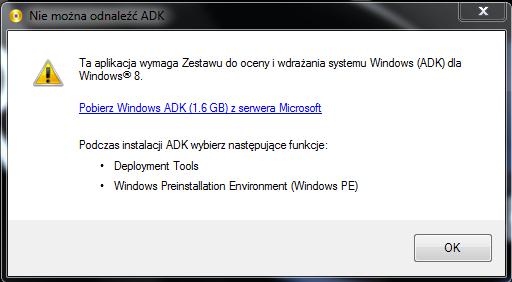

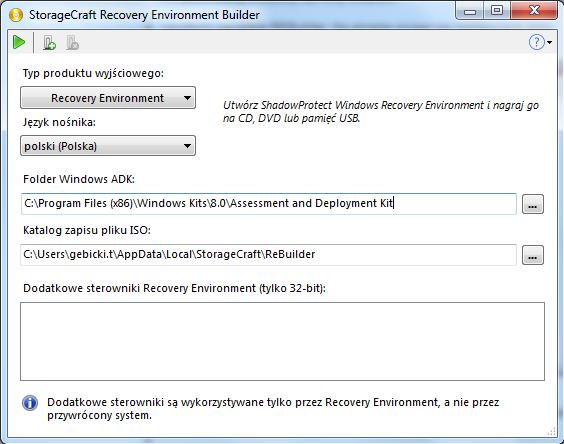

24 Aby utworzyć płytę ratunkową ze środowiskiem Recovery - For Windows 1. Pobierz i uruchom plik Setup (lub włóż płytę z REBuilder do napędu) na komputerze z działającym systemem Windows 7 lub nowszym. Ważne: Jeżeli pracujesz w środowisku wirtualnym upewnij się, że ustawienia napędu CD-ROM skonfigurowane w maszynie wirtualnej nie korzystają z Legacy Emulation. W przeciwnym razie, zapisanie pliku ISO na płycie CD lub DVD nie będzie możliwe. Podobnie, w przypadku systemów ESXi upewnij się, że klient korzysta z Passthrough IDE a nie z Emulate IDE. 2. Wybierz język dla narzędzia REBuilder i kliknij Dalej. Uwaga: Wybór języka dotyczy tylko okien dialogowych narzędzia REBuilder, a nie tworzonego przez nie pliku ISO. 3. Aby zainstalować narzędzie REBuilder postępuj zgodnie z poleceniami pojawiającymi się w kreatorze. 4. Gdy proces instalacji dobiegnie końca uruchom program wybierając Start\Wszystkie programy\storagecraft\recovery Builder (o ile przy instalacji została użyta lokalizacja domyślna). 5. Jeżeli Zestaw do oceny i wdrażania systemu Windows - Windows Assessment and Deployment Kit (ADK) - nie zostanie odnaleziony lub nie został zainstalowany wyświetlony zostanie komunikat o błędzie: 6. Nie klikaj OK ponieważ spowoduje to uruchomienie narzędzia REBuilder bez niezbędnych komponentów, którymi są Narzędzia wdrażania oraz preinstalowane środowisko Windows (Windows PE). W razie konieczności zamknij narzędzie i uruchom je ponownie aby wrócić do komunikatu o błędzie. 7. Kliknij w link dostępny w treści komunikatu. Zostaniesz przekierowany na stronę Microsoft Download Center. 8. Zamknij program REBuilder. 9. Na stronie pobierania dostępna będzie opcja Wybierz język: Zignoruj ją. Wybór dotyczy jedynie języka użytego na stronie Download Center i nie ma wpływu na język ADK. 10. Kliknij Pobierz aby pobrać paczkę instalacyjną ADK (ok. 1,2 MB). WAŻNE: Pomimo informacji, że ADK jest przeznaczony do użycia z systemem Windows 8 będzie on również działał z systemem Windows Uruchom instalację ADK i dalej postępuj zgodnie z poleceniami kreatora. 12. Na stronie Wybierz składniki znajdziesz listę wszystkich możliwych do pobrania komponentów: 1. Z dostępnych składników wybierz tylko dwa: Narzędzia wdrażania (Deployment Tools) i preinstalowane środowisko Windows 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 24 of 63

25 (Windows PE). Odznacz wszystkie pozostałe domyślnie zaznaczone opcje. 2. Kliknij Zainstaluj. 3. Po zakończonej instalacji zamknij instalator. 4. Uruchom narzędzie REBuilder. Na ekranie pojawi się następujące okno: 5. Nie zmieniaj domyślnie wybranego Typu produktu wyjściowego, którym jest Recovery. 6. Wybierz właściwy język. Ważne: Wybór odnosi się wyłącznie do języka środowiska Recovery a nie do języka przywróconego systemu operacyjnego. Domyślnie ustawiony jest ten sam język, który został wybrany przy instalacji narzędzia REBuilder. 7. O ile nie jest to konieczne nie zmieniaj domyślnych ścieżek dla ADK i wyjściowego pliku ISO. 8. (Opcjonalnie) Aby możliwe było przeglądanie zawartości niektórych typów urządzeń do przechowywania danych niezbędne są dodatkowe sterowniki. Jeżeli dodasz te sterowniki na tym etapie zostaną one ujęte w pliku ISO. Aby je dodać kliknij na pasku menu. Ważne: Sterowniki muszą być 32-bitowe nawet jeżeli przywrócony system docelowy jest 64-bitowy. Środowisko Recovery dostepne w wersji IT Edition jest aplikacją 32-bitową i dlatego w celu uzyskania dostępu do urządzeń do przechowywania danych niezbędne są 32-bitowe sterowniki. Ponadto, w wersji IT Edition istnieje możliwość późniejszego dodania tych sterowników przy każdej przeprowadzanej instalacji. Uwaga: Środowisko Recovery utworzone przez REBuilder na chwilę obecną nie obsługuje iscsi. 9. Zlokalizuj wszystkie niezbędne pliki.inf sterowników, które mają zostać uwzględnione w środowisku Recovery. Ważne: Jeżeli wybrany sterownik okaże się być jedynie 64-bitowy wyświetlony zostanie komunikat o błędzie. Upewnij się, że plik SYS dla tego sterownika jest 32-bitowy oraz że został on właściwie powiązany ze stosownym plikiem.inf. Uwaga: Nie usuwaj ani nie przenoś do innego folderu żadnego z wylistowanych sterowników zanim nie zostanie nagrana ostatnia kopia pliku ISO (nawet jeżeli ma to nastąpić dopiero za jakiś czas). Jeżeli narzędzie REBuilder nie będzie w stanie odnaleźć jednego lub większej ilości sterowników nie będzie ono mogło wykonać swojego zadania. W takim przypadku, uruchom ponownie program i odtwórz listę sterowników uwzględniając ich właściwą lokalizację. 10. Aby usunąć wylistowany sterownik zaznacz go i kliknij. 11. Kliknij aby wygenerować plik ISO ze środowiskiem Recovery. 12. When finished, REBuilder stores the contents of the Recovery ISO in the selected path. REBuilder then asks if you want to burn the ISO to a CD, DVD, or to USB: Po wygenerowaniu plik ISO ze środowiskiem Recovery zostaje zapisany w lokalizacji wskazanej podczas konfiguracji. Zostaniesz zapytany czy chcesz plik ISO nagrać na płytę CD lub DVD bądź na pendrive. Ważne: Jeżeli nagrywarka nie jest dostępna wyświetlony zostanie komunikat o błędzie. Jeżeli nie chcesz zapisywać pliku ISO na nośniku, zamknij to okno. 1. Aby w późniejszym terminie nagrać plik ISO ponownie uruchom narzędzie REBuilder StorageCraft Technology Corporation StorageCraft Support Center Page 25 of 63

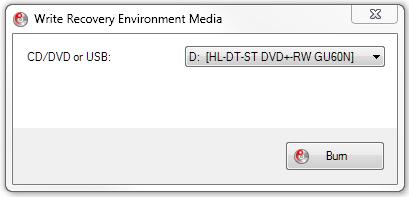

26 WAŻNE: Plik ISO możesz nagrać również korzystając z dostępnego w programie ShadowProtect narzędzia ISOTool. 2. Kliknij aby otworzyć okno Nagrywanie. 3. Z rozwijanego menu wybierz miejsce docelowe. 4. Kliknij Nagraj. Plik ISO zostaje zapisany na płycie CD lub kluczu USB. You can now use the disc (or insert the USB key) to boot a PC and recover a system volume. Utworzona w ten sposób płyta (lub klucz USB) może zostać użyta do uruchomienia komputera lub odzyskania woluminu systemowego. 4.3 Testowanie płyty ratunkowej Przetestuj płytę ratunkową, aby mieć pewność, że uruchomi się ona prawidłowo, oraz że zawiera wszystkie sterowniki niezbędne do uzyskania dostępu do stosownych urządzeń. Możesz to zrobić uruchamiając komputer z poziomu tej płyty. Jeżeli środowisko Recovery bezproblemowo się uruchomi i będzie działać zgodnie z oczekiwaniami oznacza to, że masz możliwość tworzenia backupu offline, oraz że w razie awarii sprzętu lub uszkodzenia woluminu systemowego będziesz w stanie przywrócić dane z backupu. Jeżeli środowisko Recovery się nie uruchamia lub nie działa zgodnie z oczekiwaniami sprawdź czy: masz wszystkie sterowniki karty sieciowej (NIC) niezbędne do uzyskania dostępu do sieci. Brakujące sterowniki możesz dynamicznie załadować z poziomu środowiska Recovery (kliknij Załaduj sterowniki w menu Narzędzia). masz wszystkie sterowniki do kontrolerów dyskowych niezbędne do uzyskania dostępu do pamięci masowej na danym komputerze. Jeżeli nie wykonaj poniższe kroki: 1. W menu Narzędzia kliknij Załaduj sterowniki. 2. Wyszukaj stosowne sterowniki do kontrolerów dyskowych. Gdy odnajdziesz już wszystkie niezbędne sterowniki skopiuj je na płytę CD lub dysk USB aby móc je w przyszłości wykorzystać w środowisku Recovery. Ważne: Jeśli masz jakieś sugestie dotyczące konieczności uwzględnienia dodatkowych sterowników w środowisku Recovery, skontaktuj się z Działem pomocy technicznej firmy StorageCraft lub wyślij maila na adres pomoc@storagecraft.pl tak, aby mogły one zostać dodane w kolejnych wersjach programu ShadowProtect. 5 Interfejs użytkownika Po uruchomieniu płyty ratunkowej pojawia się następujący ekran: Ekran ten podzielony jest na trzy części: 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 26 of 63

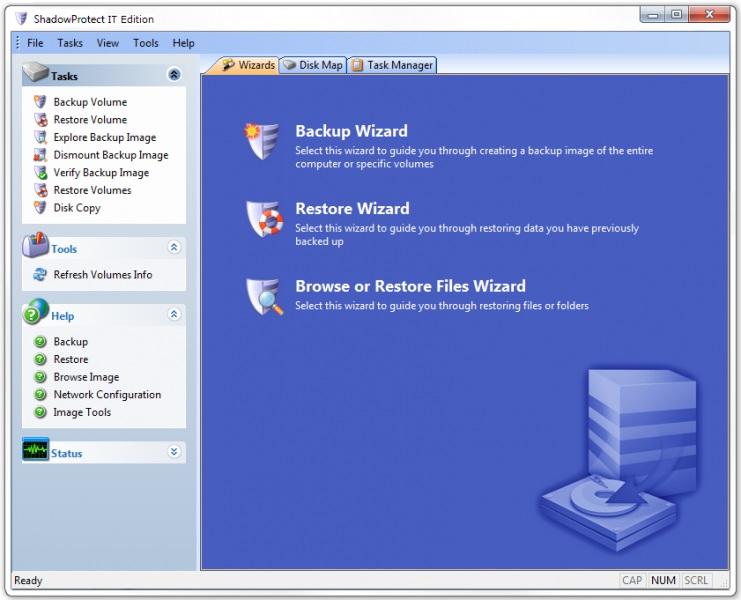

27 Pasek menu--zlokalizowany w górnej części ekranu Pasek menu umożliwia dostęp do dodatkowych narzędzi przydatnych przy wykonywaniu zadań na woluminach. Zadania--zlokalizowany po lewej stronie ekranu panel nawigacyjny Zadania umożliwia dostęp do informacji, narzędzi i kreatorów. Okno główne--zlokalizowane w środkowej części ekranu Okno główne zawiera trzy zakładki. Zawartość tego okna zmienia się zależnie od tego, która z zakładek jest w danym momencie aktywna. W oknie głównym dostępne są następujące zakładki: Kreatory--umożliwia uruchomienie kreatora tworzenia backupu, przywracania danych lub przeglądania zawartości backupu. Mapa dysku--umożliwia dostęp do managera partycji, który służy do zarządzania partycjami w sposób podobny jak narzędzie Windows Disk Management. Menadżer zadań--zawiera informacje dotyczące postępu aktywnego zadania. Aby podejrzeć szczegóły kliknij Pokaż szczegóły. Aby przerwać aktywne zadanie kliknij Anuluj. Domyślnie otwartą zakładką jest zakładka Kreatory. 5.1 Pasek menu Z poziomu Paska menu dostępne są następujące opcje: Menu Opis Opcje Plik Zadania Dostęp do opcji na poziomie aplikacji Dostęp do kreatorów programu ShadowProtect Zakończ: zamyka interfejs użytkownika środowiska Recovery. Backup woluminów: uruchamia Kreatora tworzenia backupu. Przywróć wolumin: uruchamia Kreatora przywracania. Przeglądaj zawartość backupu: uruchamia Kreatora przeglądania backupu. Odmontuj plik obrazu: uruchamia Kreatora odmontowania backupu. Narzędzie konwersji obrazu: uruchamia Narzędzie konwersji obrazu. Weryfikuj obraz: uruchamia Kreatora weryfiakcji backupu. Widok Zarządzanie paskami narzędzi Pasek statusu: wyświetla lub ukrywa znajdujący się w dolnej części interfejsu użytkownika pasek statusu, na którym umieszczone są informacje na temat statusu aplikacji i środowiska. Panel zadań: wyświetla lub ukrywa panel Zadania co w efekcie powoduje zmianę rozmiaru wyświetlonych Zakładek i może w znacznym stopniu ułatwić pracę w ich zakresie. Pokaż szczegóły: wyświetla lub ukrywa zakładkę Szczegóły dla każdego aktywnego działania tworzenia backupu lub przywracania danych StorageCraft Technology Corporation StorageCraft Support Center Page 27 of 63

28 Konfiguracja sieci: uruchamia Narzędzie konfiguracji sieci, przy użyciu którego możesz skonfigurować ustawienia dostępu do sieci dla tego komputera. Konfiguracja modułu HIR: uruchamia moduł Hardware Independent Restore (HIR) przy użyciu którego możesz przywrócić obraz z backupu w środowisku innym niż to, w którym został on utworzony. Dodaj Sterowniki: otwiera okno Dodaj sterowniki umożliwiające dodanie sterowników, które wykorzystywane będą w środowisku Recovery. Narzędzia Umożliwia dostęp do narzędzi środowiska Recovery Przeglądarka plików: prosta, podobna do Windows Explorer przeglądarka umożliwiająca przeglądanie plików i folderów w backupie. Edytor tekstu: prosty, podobny do Notatnika edytor tekstu. Narzędzie konfiguracji rozruchu: uruchamia Narzędzie konfiguracji rozruchu z poziomu którego możesz przeprowadzić naprawę konfiguracji rozruchu w przypadku gdy nie działa proces automatyczny. Edytor tabeli partycji: prosty edytor tabeli partycji MBR. Ważne: Korzystaj z tej opcji jedynie w przypadku gdy zostaniesz o to poproszony przez pomoc techniczną firmy StorageCraft. UltraVNC: uruchamia narzędzie do Zdalnego zarządzania przy użyciu którego możesz skonfigurować ustawienia dostępu zdalnego do systemów działających pod kontrolą środowiska Recovery. Wybierz strefę czasową: uruchamia narzędzie wyboru strefy czasowej, w którym możesz dostosować stosowne ustawienia systemu. Pokaż ustawienia: otwiera okno Pokaż ustwienia, w którym możesz wybrać rozdzielczość i kolory dla interfejsu użytkownika środowiska Recovery. Ustawienia klawiatury: otwiera okno Ustawienia klawiatury, w którym możesz wybrać i przetestować różne układy klawiatury. iscsi: otwiera narzędzie inicjalizacji iscsi. Więcej szczegółów na temat wykorzystania tego narzędzia znajdziesz w następujących artykułach: Initiator Overview oraz iscsi Initiator User's Guide. Włącz rejestrowanie zdarzeń: otwiera okno dialogowe rejestrowania zdarzeń, w którym możesz wskazać lokalizację plików dziennika programu ShadowProtect oraz aktywować rejestrację zdarzeń w środowisku Recovery. Odśwież informacje o woluminach: sprawdza czy istnieje konieczność zaktualizowania listy z informacjami o woluminach. Pomoc Wyświetla informacje ogólne na temat środowiska Recovery O programie: Tutaj znajdziesz informacje dotyczące wersji oprogramowania oraz praw autorskich. 5.2 Panel Zadania Pasek zadań ShadowProtect umożliwia dostęp do narzędzi i zadań w środowisku Recovery Envirionment. Panel ten jest podzielony na menu i opcje: Menu Opis Opcje 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 28 of 63

29 Zadania Dostęp do kreatorów programu ShadowProtect Backup woluminu: uruchamia Kreatora tworzenia backupu. Przywróć wolumin: uruchamia Kreatora przywracania. Przeglądaj zawartość backupu: uruchamia Kreatora przeglądania zawartości backupu. Odmontuj plik obrazu: uruchamia Kreatora odmontowania obrazu backupu. Weryfikuj obraz: uruchamia Kreatora weryfikacji backupu. Opcje dostępne w wersji IT Edition Przywróć woluminy: uruchamia zmodyfikowaną wersję Kreator przywracania, która umożliwia przywracanie danych z kilku woluminów jednocześnie. Kopiuj dysk: wykonuje w czasie rzeczywistym kopie woluminów lub całych dysków bez konieczności uzyskania dostępu do plików backupu. Narzedzia Informacje Status Dostęp do narzędzi środowiska Recovery Informacje na temat systemu Obecny status zadań programu ShadowProtect Konfiguracja sieci: uruchamia Narzędzie konfiguracji sieci przy użyciu którego możesz skonfigurować ustawienia dostępu do sieci dla tego systemu. Konfiguracja modułu HIR: uruchamia moduł Hardware Independent Restore (HIR) przy użyciu którego możesz przywrócić obraz backupu w środowisku innym niż to, w którym został on utworzony. Dodaj Sterowniki: otwiera okno Dodaj sterowniki umożliwiające dodanie sterowników, które wykorzystywane będą w środowisku Recovery. Przeglądarka plików: uruchamia prostą (podobną do Windows Explorer) przeglądarkę umożliwiająca zlokalizowanie i przeglądanie plików i folderów z poziomu środowiska Recovery. Edytor tekstu: uruchamia prosty edytor tekstu umożliwiający edycję plików lub wpisów do dziennika Wybierz strefę czasową: uruchamia narzędzie wyboru strefy czasowej, w którym możesz dostosować stosowne ustawienia systemu. Odśwież informacje o woluminach: odświeża Listę woluminów w programie ShadowProtect. Ustawienia klawiatury: pozwala wybrać układ klawiatury, który będzie wykorzystywany na danym systemie i go przetestować w dostępnym w tym miejscu oknie testowym. Umożliwia szybki dostęp do następujących informacji: nazwa komputera, adres IP, strefa czasowa. Zadania oczekujące: informuje o ilości zadań oczekujących na wykonanie Zadania uruchomione: informuje o ilości zadań obecnie wykonywanych. 5.3 Zakładki Dostęp do najważniejszych funkcjonalności środowiska Recovery oraz do informacji na temat ich statusu uzyskasz z poziomu następujących, zlokalizowanych w Oknie głównym zakładek: Kreator Mapa dysku Menadżer zadań Szczegóły zadania (Ta zakładka pojawia się jedynie w przypadku gdy w środowisku RE wykonywane jest zadanie, a w menadżerze zadań wybrane zostanie polecenie Pokaż szczegóły) StorageCraft Technology Corporation StorageCraft Support Center Page 29 of 63

30 Kreator W zakładce Kreatory dostępne są linki do nastepujących kreatorów: Kreator tworzenia backupu Kreator przywracania Kreator przeglądania zawartości backupu Mają one za zadanie przeprowadzić użytkownika przez najczęściej wykonywane w środowisku Recovery zadania backupu: Mapa dysku W zakładce Mapa dysku znajdziesz graficzne odwzorowanie każdego dysku fizycznego wraz z jego partycjami. Z poziomu zakładki Mapa dysku możesz: podejrzeć informacje na temat dysków i partycji wybrać z którego dysku lub partycji ma zostać uruchomiony Kreator backupu lub przywracania edytować parametry dysku (Więcej szczegółów na ten temat znajdziesz w częsci Opcje Mapy dysku and Scenariusze przywrócenia partycji.) uruchomić Chkdsk sformatować dysk edytować partycje edytować parametry wybranego dysku w pliku boot.ini Disk Map Options Recovery 's Disk Map tab offers four right-click menus depending on which item you select: 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 30 of 63

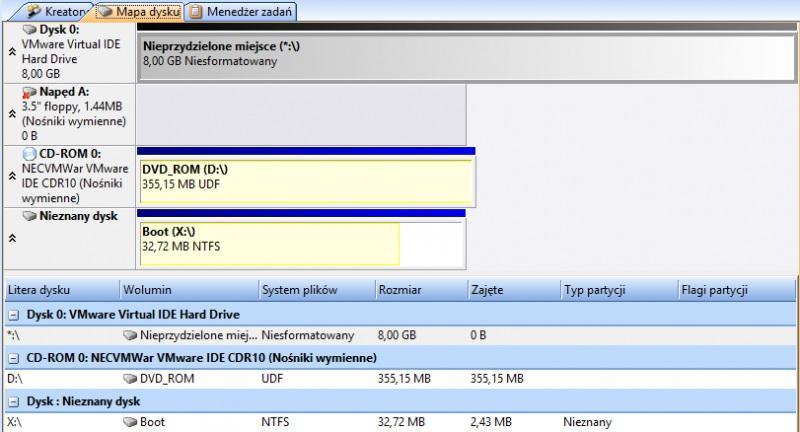

31 Disk: Listed in a column at the left of the tab. Primary Partition: Each of its primary partitions appears to the right of the disk and is indicated with a blue bar. Extended Partition: Each extended partition of the disk is indicated with a green outline. Unallocated Space: This space is indicated with a grey bar. A new disk begins with all its space as "unallocated". Once you create a partition from the unallocated space, Disk Map labels the unformatted partition with the name "unknown" and the partition type "unrecognized". Format the partition as NTFS or FAT32 and Disk Map includes that text onscreen and changes the grey bar indicator to blue. Disk This right-click menu runs these actions on the selected disk: These options include: Restore XP MBR Code Restore MBR code from the image file Restore disk hidden track from the image file Convert to GPT disk Clean disk Initialize Disks... Edit Policy Refresh Volumes Info Recreates the required MBR code needed for a Windows XP system disk. Note: Windows Vista and newer OSes do not use this. Extracts and restores the required MBR info from the backup image file. Restores the hidden track some PC vendors include on their system disks. Erases the selected disk's current contents--data and partitions--and lays down the GPT format on the disk. Erases the selected disk's partitions. Essentially, a reformat of the drive. Use the Initialize Disks... option to complete the reformat and partitioning of the drive. Prepares one or more selected disks for partitioning as either MBR or GPT disks. Warning! Initializing removes all existing partitions and data from the disks. Opens the Partition Creation Policy Editor. Queries the OS and updates the volume information. Primary Partition This menu runs these actions on the selected partition: These options include: Backup Volume Launches the Backup Wizard (see Create a Backup Image). Restore Volume Launches the Restore Wizard (see Restoring a Volume). Delete Volume Deletes the selected volume. Set Active Makes the selected volume the system's boot volume StorageCraft Technology Corporation StorageCraft Support Center Page 31 of 63

32 Format... Opens the Format Volume dialog. Edit Policy Opens the Partition Creation Policy Editor. Refresh Volumes Info Queries the OS and updates the volume information. Extended Partition Disk Map outlines a newly created extended partition in green while retaining the "unallocated space" label. You must create one or more logical partitions within this extended partition. Right-click on the extended partition to display this menu: This menu performs these actions on the extended partition: Delete Partition Create logical partition Edit Policy Refresh Volumes Info Unallocated Space Deletes the extended partition. Warning: This deletes all data from every logical partition on the extended partition. Opens the Create Partition editor. You can create an unlimited number of logical partitions with NTFS. FAT32 limits logical partitions to 23. Note: A logical partition cannot be a boot partition. Opens the Partition Creation Policy Editor. Queries the OS and updates the volume information. This menu performs these actions on unallocated space: Create primary partition Create extended partition Edit Policy Refresh Volumes Info Opens the Create Partition editor. Opens the Create Partition editor. Note: The editor automatically inserts "Extended" as the Partition Type. Opens the Partition Creation Policy Editor. Queries the OS and updates the volume information. Format Volume The Format Volume dialog sets parameters for the new partition: These options include: Volume Label A user-defined name. The syntax prohibits these characters in a volume name: \\ \ / [ ] : < > + ; =.? " 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 32 of 63

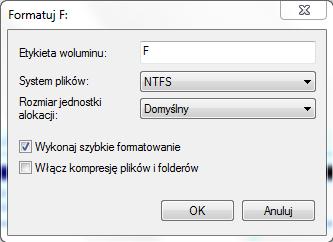

33 File System Allocation Unit Size Perform a quick format Enable file and folder compression Default is NTFS. The dropdown box offers FAT, FAT32, and NTFS. Unless restoring an older system volume, keep The Default the NTFS setting setting. allows the drive to select its best block size: 512 (typical for MBR disks) or 4096 (4K) (typical for GPT drives). The dropdown box offers a range of settings from 512 to 64KB if needed. Default is to do a standard format and not a quick one. A quick format, while fast, does not test the disk to identify bad sectors. A standard formatting process checks each sector to confirm data retention. Default is to not use compression on the new volume. Checking this option lets the OS compress and decompress files in the volume automatically. However, since this uses processor resources, keep the default setting unless required to do so. In a typical volume format, simply specify a useful name for the volume, keep the default settings, and click OK. Create Partition Editor The Create Partition Editor modifies the size, offset, and type of the volume to create: These options include: Size Slider Minimum Offset Maximum Offset Starting Offset Minimum Size Maximum Size Size Partition Type Advanced Graphically sets the size and offset for the new partition. Click and drag the arrows at either end of the graphic to shrink or increase the partition to the desired size. The editor updates the numeric value in the Size indicator to show the specific dimension selected with the slider. This displays the minimum offset for the start of the new partition. If this is the first partition on a disk, the editor bases this offset on the policy set using the Partition Creation Policy Edtior. If the new partition is the second or later on the disk, the offset is the start of the nearest sector in ShadowProtect and newer or the nearest track in ShadowProtect and older. This displays the maximum offset based on the size of the unallocated space available for this partition. Typically this is the end of the last available sector of the unallocated space. Selects the starting byte of the new partition. Size limit set by the OS version and calculated by the policy editor's selection for Track or Sector as the boundary for partitions. Size limit of the unallocated space for the partition. Selector for the overall size of the partition. This defaults to the total available unallocated space. Selects NTFS, FAT or FAT32. Note: This displays a list of partition types available through WindowsPE. However, ShadowProtect only supports the three types available in the Partition Type selector. Menadżer zadań W tej zakładce znajdziesz listę uruchomionych oraz ukończonych zadań (takich jak zadanie wykonania backupu lub zadanie weryfikacji). Aby zapoznać się ze szczegółami wybranego z nich, kliknij dostępne w jego obszarze polecenie Pokaż szczegóły. Aby przerwać uruchomione zadanie kliknij Anuluj StorageCraft Technology Corporation StorageCraft Support Center Page 33 of 63

34 Ważne: Jeżeli przerwiesz zadanie przywracania danych będziesz miał możliwość jego wznowienia jeżeli nastąpi taka konieczność. (więcej szczegółów znajdziesz w części Wznowienie przywracania). Szczegóły zadania Ważne: Ta zakładka jest dostępna jednie po kliknięciu w zakładce Menadżer zadań dostępnego dla wybranego zadania polecenia Pokaż szczegóły. W zakładce Szczegóły zadania dostępne są informacje na temat statusu obecnie wykonywanych oraz już zakończonych zadań (np. zadania utworzenia backupu woluminu, przywrócenia woluminu lub weryfikacji obrazu). Możesz włączać lub wyłączać wyświetlanie tych szczegółów korzystając z dostępnych z poziomu zakładki Manadżer zadań poleceń Pokaż/ Ukryj szczegóły. Przykładowo: Po kliknięciu polecenia Pokaż szczegóły dla każdego zaznaczonego zadania utworzona zostanie osobna zakładka. 6 Ładowanie sterowników Sterowniki sieciowe oraz sterowniki do kontrolerów dyskowych mogą zostać dynamicznie załadowane w środowisku Recovery tak, aby miało ono dostęp do innego lub nowego sprzętu. Ważne: Te sterowniki wykorzystywane są wyłącznie przez środowisko Recovery a nie przez przywrócony wolumin systemowy. Z uwagi na fakt, że Recovery jest aplikacją 32-bitową sterowniki również muszą być 32-bitowe. Upewnij się, że dodane zostały właściwe wersje sterowników ponieważ niektóry producenci sprzętu nie stosują wyraźnego rozróżnienia między wersją 32 a 64-bitową. Aby dynamicznie załadować sterownik 1. Kliknij Załaduj sterowniki w menu Narzędzia. Pojawi się następujące okno: 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 34 of 63

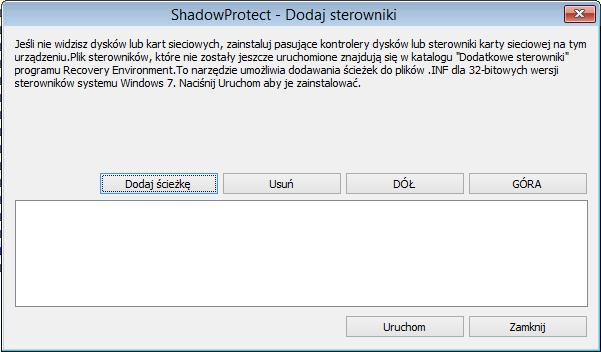

35 2. Kliknij Dodaj ścieżkę aby wyszukać plik INF jeżeli jest to konieczne. Powtarzaj ten proces do momentu aż dodasz wszystkie potrzebne pliki. Aby nadać sterownikom stosowny priorytet uporządkuj je na liście w odpowiedniej kolejności klikając na poszczególne z nich i przesuwając je w górę bądź w dół. 3. Kliknij Uruchom aby dodać wszystkie wylistowane sterowniki. Sterowniki zostają załadowane w środowisku Recovery, które tym samym uzyskuje dostęp do urządzenia/urządzeń i sieci. Ważne: Środowisko Recovery - Windows (REWIND) utworzone przez REBuilder na chwilę obecną nie obsługuje iscsi. 7 Narzędzie konfiguracji sieci Narzędzie konfiguracji sieci służy do konfiguracji kontrolera interfejsu sieciowego (NIC), ustawień TCP/IP oraz informacji o domenie jakie wykorzystywane będą w środowisku Recovery. Ważne: Preinstalowane oprogramowanie Network Manager daje użytkownikowi dostęp do szerokiej gamy opcji konfiguracji sieci. W większości przypadków jednak nie ma konieczności zmiany ustawień domyślnych. Aby skonfigurować ustawienia NIC 1. Otwórz narzędzie klikając polecenie Konfiguracja sieci w menu Zadania. 2. Z rozwijanego menu wybierz właściwą kartę sieciową. Jeżeli będzie to konieczne wybierz szybkość połączenia dla wskazanej karty i podaj jej adres MAC. 3. Zmień ustawienia karty w interfejsie NKS. Wśród dostępnych opcji znajdziesz: Ustawienia IP: Używając górnego przycisku dostępnego w tym oknie możesz przełączać się pomiędzy: Uzyskaj adres IP automatycznie: Adres zostanie pobrany z serwera DHCP po kliknięciu polecenia OK lub Zastosuj StorageCraft Technology Corporation StorageCraft Support Center Page 35 of 63

36 Użyj statycznego adresu IP: Podaj adres IP, maskę podsieci i bramę domyślną. W razie konieczności dodania większej ilość adresów i bram skorzystaj z przycisku Więcej [...] Ustawienia DNS i WINS: Dzięki tym przyciskom możesz się przełączać pomiędzy ustawieniami dynamicznymi i statycznymi. Aby dodać więcej niż jeden adres IP dla środowiska DNS lub WINS. Identyfikator sieciowy: Kliknij polecenie Komputer, aby określić nazwę komputera, grupę roboczą, główny sufiks DNS a następnie zaakceptuj ustawienia poleceniem Ustaw. Ważne: Gdy zasób sieciowy jest wykorzystywany jako miejsce źródłowe bądź docelowe dla plików backupu zalecane jest (pomimo faktu, że preinstalowane oprogramowanie Network Manager dopuszcza możliwość korzystania z sieci WiFi) skorzystanie z kabla sieciowego. Mapowanie dysku i udostępnianie plików 1. Wybierz Dyski sieciowe aby ustawić opcje dotyczące mapowania dysku i udostępniania plików. 2. Wybierz literę dysku z rozwijanej listy. 3. Kliknij Przeglądaj sieć aby wyszukać dostępne urządzenia: a. Wprowadź nazwę w polu Nazwa domeny/serwera a następnie kliknij Dodaj. NCU przeszuka sieć i zlokalizuje wszystkie zasoby dostępne w wybranej domenie lub komputerze. Wyniki zostaną wyświetlone w panelu Zasoby. b. Użyj przycisku Rozwiń aby zobaczyć wszystkie zasoby dostępne w określonej domenie lub komputerze. c. Wybierz żądany zasób, a pole Ścieżka zostanie automatycznie uzupełnione. d. (Opcjonalnie) W panelu zasoby kliknij Usuń aby usnąć wszystkie zasoby sieciowe dostępne w wybranej domenie lub na wybranym serwerze. 4. Podaj poświadczenia niezbędne do uzyskania dostępu do zasobu sieciowego. 5. Kliknij Połącz. Po nawiązaniu połączeniu ropocznie się mapowanie dysku StorageCraft Technology Corporation StorageCraft Support Center Page 36 of 63

37 Dodatkowe opcje NCU Wiele z dodatkowych opcji NCU nie jest na chwilę obecną wspieranych przez firmę StorageCraft. Więcej informacji na temat tych opcji znajdziesz na tej stronie: PENetwork. 8 Tworzenie backupu Kreator tworzenia backupu dostępny z poziomu Recovery umożliwia tworzenie backupu całego systemu lub jego wybranych woluminów. W przeciwieństwie do programu ShadowProtect z poziomu środowiska Recovery możliwe jest tworzenie wyłącznie backupu w trybie off-line (cold backup). Więcej szczegółów na ten temat znajdziesz w Podręczniku użytkwonika programu ShadowProtect. Aby utworzyć backup 1. Uruchom Kreator tworzenia backupu: W zakładce Kreator wybierz Kreator tworzenia backupu. W menu Zadania wybierz Utwórz backup woluminu. 2. Na stronie Backupowane woluminy wybierz wolumin(y), których backup chcesz utworzyć. Kliknij Dalej. Ważne: Jeżeli chcesz aby wykonany został backup całego systemu zaznaczy wszystkie woluminy. Nie ma jednak konieczności backupowania woluminów naprawczych (recovery) lub ukrytych (jeżeli takie istnieją). 3. Na stronie Typ backupu wybierz jaki rodzaj backupu ma zostać utworzony: Utwórz backup pełny: Tworzy backup pełny wybranego woluminu lub woluminów. Utwórz backup różnicowy: Tworzy backup wszystkich zmian w woluminach jakie zaszły od poprzedniego backupu pełnego. Ważne: Wykonanie backupu różnicowego z poziomu Recovery jest możliwe jednie w przypadku, gdy dostępny jest ostatni backup pełny. 4. Kliknij Dalej. 5. Na stronie Nazwa i miejsce docelowe backupu wskaż gdzie przechowywany ma być backup: a. w katalogu lokalnym lub sieciowym bądź na nośniku optycznym (CD/DVD/Blu-ray). b. wyszukaj lub podaj ścieżkę dostępu do konkretnej lokalizacji (więcej szczegółów znajdziesz w części Miejsca przechowywania backupu.) Ostrzeżenie: Ścieżka dostępu nie może być dłuższa niż 186 znaków ani nie może zawierać żadnych znaków specjalnych: # $ % ^ & * ( ) \/? > <, { } [ ] c. (Opcjonalnie) Nazwę backupu możesz zmienić klikając prawym klawiszem myszy na nazwę pliku i wybierając opcję Zmień nazwę. 6. Kliknij Dalej. 7. Na stronie Opcje wybierz typ kompresji, hasło i parametry podziału plików, a następnie kliknij Dalej. Ważne: Nie zmieniaj ustawień widocznych w Opcjach zaawansowanych o ile nie jest to całkowicie niezbędne. 8. Aby utworzyć backup kliknij Zakończ. Proces tworzenia backupu możesz monitorować klikając Szczegóły w zakładce Menadżer zadań. 8.1 Miejsca przechowywania backupu Recovery umożliwia przechowywanie plików backupu na dowolnym urządzeniu dyskowym włączając w to dyski twarde, przenośne napędy USB/FireWire, dyski sieciowe oraz urządzenia typu NAS. Pliki mogą być również przechowywane na nośnikach optycznych takich jak płyty CD, DVD lub Blu-Ray (o ile system zaopatrzony jest w stosowną nagrywarkę). Ważne: Jeśli wybierzesz na miejsce docelowe dysk, na którym nie będzie wystarczająco dużo wolnego miejsca aby zapisać tworzone przez zadanie backupu pliki, zadanie to zakończy się niepowodzeniem. Lokalizacja Zalety Wady Lokalny Dysk Twardy Szybkie tworzenie i przywracanie. Niski koszt. Zajmowane jest cenne miejsce na dysku. Możliwa jest utrata danych w razie awarii dysku twardego StorageCraft Technology Corporation StorageCraft Support Center Page 37 of 63

38 Pamięć USB/FireWire Szybkie tworzenie i przywracanie. Oszczędza miejsce na dysku twardym. Niski koszt. Możliwe przechowywanie danych poza firmą. Wysokie koszty nośników. Możliwa jest utrata danych w razie uszkodzenia dysku. Dysk sieciowy Szybkie tworzenie i przywracanie. Ochrona przed skutkami awarii lokalnego dysku twardego. Możliwe przechowywanie danych poza firmą. Konieczność posiadania obsługiwanych sterowników kart sieciowych w celu użycia w środowisku przywracania. Złożoność. Użytkownicy muszą mieć nadane stosowne uprawnienia sieciowe, aby móc zapisywać pliki backupu i mieć do nich dostęp. CD/DVD/Blu- Ray Łatwe przechowywanie. Ochrona przed awarią lokalnego dysku twardego. Wolniejsze tworzenie backupu z uwagi na prędkości odczytu/zapisu. Ograniczenia w zakresie dopuszczalnego rozmiaru plików backupu. 8.2 Opcje Ustawienia dotyczące kompresji, zabezpieczeń i podziału plików możesz skonfigurować z poziomu dostępnego w Kreatorze tworzenia backupu okna Opcje. W dalszej części opisane zostały następujące opcje: Metoda kompresji Szyfrowanie Dzielenie backupu Komentarz Opcje zaawansowane Metoda kompresji Podczas tworzenia backupu dostępne są następujące opcje kompresji plików: Kompresja Opis Brak Brak kompresji. Ta opcja zużywa najmniej zasobów procesora ale najwięcej przestrzeni dyskowej StorageCraft Technology Corporation StorageCraft Support Center Page 38 of 63

39 Standardowa Zazwyczaj zmniejsza rozmiar danych o ok. 40%. Standardowa kompresja umożliwia zachowanie równowagi pomiędzy zużyciem zasobów procesora i przestrzeni dyskowej. Wysoka Zazwyczaj zmniejsza rozmiar danych o ok. 50%. Ta opcja zużywa najwięcej zasobów procesora ale jest przydatna w przypadku ograniczonej przestrzeni dyskowej. Szyfrowanie Backup może zostać zaszyfrowany i zabezpieczony hasłem. Opcja ta jest przydatna zwłaszcza w przypadku, gdy backup przechowywany jest w sieci lub w lokalizacji zdalnej. Zamontowanie lub wykorzystanie tego backupu w celu przywrócenia danych będzie możliwe dopiero po podaniu prawidłowego hasła. Jeżeli zapomnisz hasła lub podasz niewłaściwe nie będziesz miał dostępu do plików backupu. Firma StorageCraft nie ma możliwości obejścia zabezpieczeń nałożonych na pliki; upewni się więc, że hasło zostało zapisane i jest przechowywane w bezpiecznym miejscu. Dostępne są 3 metody szyfrowania plików backupu: RC bit (Szybka): Ta metoda szyfrowania jest szybsza niż AES 128-bit ale oferuje niższy poziom bezpieczeństwa. AES 128 bit (Bezpieczniejsza): Ta metoda jest szybsza niż AES 256=bit ale oferuje niższy poziom bezpieczeństwa AES 256 bit (Najbezpieczniejsza): Ta metoda szyfrowania jest najwolniejsza ale zapewnia najwyższy poziom bezpieczeństwa. Na poziom bezpieczeństwa danego systemu wpływ ma nie tylko algorytm szyfrowania ale również użyte hasło. Tworząc hasło postępuj zgodnie z podanymi poniżej wytycznymi aby zapewnić plikom jak najwyższy poziom bezpieczeństwa: Użyj przynajmniej 8 znaków. Użyj przypadkowej kombinacji wielkich i małych liter, znaków i cyfr. Nie używaj słów, które można znaleźć w słowniku.\ Zmieniaj hasło regularnie lub za każdym razem gdy masz podejrzenia że doszło do jego wycieku. Ważne: W programie ShadowProtect obsługiwane są hasła alfanumeryczne z rozróżnieniem wielkości liter. Dzielenie backupu W razie konieczności, backup może zostać podzielony na kilka mniejszych plików, co jest bardzo przydatne przy przenoszeniu plików na nośniki o ograniczonym rozmiarze jak np. płyty CD lub DVD. Backup możesz podzielić: w czasie tworzenia pliku (wybierając stosowną opcję) po utworzeniu pliku korzystając z Narzędzia konwersji obrazu. Aby podzielić plik backupu w procesie jego tworzenia: 1. Zaznacz Dzielenie backupu na stronie Opcje w Kreatorze tworzenia backupu. 2. Określ maksymalny rozmiar każdego z plików w zestawie (przykładowo, 700MB dla płyt CD-R lub 4000MB dla płyt DVD-R). 3. Uruchom zadanie tworzenia backupu. 4. Użyj płyty CD lub DVD zgodnie z wytycznymi dostępnymi w czasie tworzenia backupu. Ważne: Po podzieleniu na mniejsze pliki backup tworzy zestaw zwany Zestawem plików łączonych. Każdy z plików wchodzących w jego skład ma rozszerzenie (.sp#) wyraźnie wskazujące na jego przynależność do takiego zestawu (zobacz Pliki backupu). Komentarz Ta opcja umożliwia opatrzenie backupu własnym komentarzem, który dostępny będzie w czasie późniejszego montowania lub przywracania danych z tego backupu. Domyślnie plik backupu otrzymuje znacznik czasu i daty. Opcje zaawansowane 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 39 of 63

40 Ważne: Zaleca się pozostawienie domyślnych ustawień opcji zaawansowanych o ile użytkownik nie jest w pełni świadomy konsekwencji wprowadzanych zmian. Klikając Zaawansowane na stronie Opcje backupu uzyskasz dostęp do następujących opcji: Zablokuj wolumin źródłowy Ważne: Ponieważ w środowisku Recovery można utworzyć wyłącznie backup w trybie off-line opcja blokowania woluminu źródłowego jest bez znaczenia. Niezależnie czy opcja zostanie włączona czy nie, backup i tak zostanie wykonany. Domyślnie: Wł. Wł: W czasie tworzenia backupu dostęp do woluminu źródłowego zostanie zablokowany. Wył: Backup woluminu zostanie wykonany z wykorzystaniem technologii migawki VSS (VSS snapshot). Nie ma znaczenia która z opcji zostanie wybrana ponieważ backupu i tak zostanie utworzony. Uwzględnij wolne miejsce Domyślnie: Wył. Wł: Utworzony zostanie backup wszystkich sektorów woluminu wraz z całym istniejącym wolnym miejscem co przełoży się na zwiększenie rozmiaru powstałego pliku backupu. Wył: Backup obejmie jedynie sektory oznaczone jako zawierające dane. Wydajność Domyślnie: 100 Określa procentową wydajność podsystemy wejścia/wyjścia, którą Recovery wykorzystuje podczas tworzenia backupu. W większości przypadków domyślne ustawienia dla tej opcji powinny pozostać niezmienione. Zmiany w ustawieniach można wprowadzić klikając na suwak i przesuwając go na żądaną wartość. Włącz buforowanie Domyślnie: Wył. Wł: Przy zapisywaniu backupu wykorzystywane będzie buforowanie co może spowolnić proces tworzenia backupu. Wył: Buforowanie nie będzie wykorzystywane przy zapisywaniu backupu. 9 Przywracanie woluminu systemowego Podstawowym zadaniem środowiska Recovery jest stworzenie możliwości przywrócenia systemu, który nie może się samodzielnie uruchomić. W Kreatorze przywracania w środowisku Recovery dostępne są dwa typy odtwarzania woluminu systemowego: One Step Restore HeadStart Restore Wolumin systemowy zostaje w jednym kroku odtworzony z wybranego pliku backupu. Proces odtwarzania wolumniu zostaje w wyniku działania HeadStart Restore (HSR) rozbity na kilka etapów. Jest to przydatne w razie konieczności przywrócenia dużych woluminów, których odtworzenie może zająć kilka dni. Ważne: Chociaż HeadStart Restore w środowisku Recovery jest podobny do tego samego procesu dostępnego w aplikacji ImageManger to różnica między nimi polega na tym, że HeadStart Restore w środowisku Recovery jest procesem manualnym i w przeciwieństwie do zautomatyzowanej wersji dostępnej w aplikacji ImageManager wymaga wielokrotnego powtórnego uruchomienia środowiska Recovery. Po uruchomieniu środowiska Recovery konieczne jest użycie Kreatora przywracania, aby w celu uaktualnienia plików przyrostowych możliwe było uchwycenie i dodanie najnowszych zmian wprowadzonych w obrębie objętego w backupie woluminu zanim wolumin ten zostanie sfinalizowany. Licencja na korzystanie z dostępnej z poziomu środowiska Recovery wersji procesu HSR nie jest wymagana StorageCraft Technology Corporation StorageCraft Support Center Page 40 of 63

41 9.1 Przywrócenie woluminu w jednym kroku Aby użyć funkcji przywracania: 1. Podłącz dysk o rozmiarze nie mniejszym niż oryginalny. 2. (Opcjonalnie) Jeżeli dysk nie został zainicjowany ani jako GPT ani MBR. Ważne: Jeżeli do niezainicjowanego dysku dodasz nowy MBR to aby dokończyć proces odtwarzania konieczne będzie ponowne uruchomianie środowiska Recovery. Dopiero wtedy w systemie Windows możliwe będzie poprawne odczytanie i odświeżenie informacji o nowej partycji na dysku docelowym. 3. Z poziomu środowiska Recovery skorzystaj z jednej z następujących możliwości: Zadania > Przywróć wolumin. Przywróć wolumin w umieszczonym po lewej stronie panelu Nawigacja. Kreator przywracania w zakładce Kreator. Po uruchomieniu Kreatora przywracania postępuj zgodnie z pojawiającymi się poleceniami. 4. Na stronie Typ przywracania wybierz opcję Przywróć z listy dostępnych typów: Przywróć Wolumin systemowy zostanie przywrócony w jednym kroku lub uruchomiony zostanie proces HSR. Wznów przywracanie Odtwórz dodatkowe pliki przyrostowe Wznowiony zostanie wcześniej przerwany proces przywracania. Do backupu istniejącego woluminu systemowego HSR dodane zostaną pliki przyrostowe. Ważne: Zazwyczaj aby w takiej sytuacji możliwe było utworzenie plików przyrostowych na systemie źródłowym musi być uruchomiony program ShadowProtect. Możliwe jednak jest utworzenie w środowisku Recovery backupu różnicowego na podstawie którego wygenerowany zostanie jeden lub więcej plików przyrostowych. Ukończenie zadania HSR Ukończone zostanie zadanie, którego finalizacja została odłożona na później. Dopiero po zakończeniu zadania możliwe będzie uruchomienie woluminu systemowego. 5. Wybierz plik backupu, który ma zostać wykorzystany w procesie odtwarzania. 6. Wybierz miejsce docelowe. Ważne: Litery dysku widoczne w oknie dialogowym odzwierciedlają organizację dysków w środowisku Recovery i mogą ale nie muszą pokrywać z tym jakie litery zostały tym dyskom przypisane w systemie Windows. Aby to sprawdzić: a) Uruchom Narzędzie konfiguracji rozruchu. b) Wybierz wolumin. c) Kliknij polecenie Litera dysku. Wylistowane zostaną litery dysku jakie zostały przypisane do danej partycji w systemie Windows oraz w środowisku Recovery. 7. (Opcjonalnie) Jeżeli dysk docelowy nie został podzielony na partycje skorzystaj z opcji Odtwórz oryginalne partycje aby utworzyć partycje odzwierciedlające oryginalny układ lub wybierz jedną z Opcji miejsc docelowych procesu przywracania aby ustalić nowy układ dysku. 8. Na stronie Zależności plików backupu wybierz jedną z dostępnych możliwości: Zachowaj wybrany plik backupu. Wybierz inny moment w czasie do przywrócenia. Ważne: W panelu po lewej stronie wyświetlone są wszystkie pliki wchodzące w skład poprzednio wybranego zestawu. Właściwości wybranego pliku backupu widoczne są w panelu po prawej stronie. 9. Na stronie Opcje finalizacji wybierz z listy Finalizacja woluminu po zakończeniu odtwarzania Fiznalizacja woluminu po zakończeniu odtwarzania Wybierz tę opcję aby przeprowadzić standardowy proces przywracania, po zakończeniu którego odtworzony wolumin będzie się od razu nadawał do użycia. Ważne: Jeżeli chcesz chcesz przywrócić wolumin korzystając z procesu HSR nie wybieraj tej opcji. Generowanie pliku.hsr do wykorzystania podczas przyszłej finalizacji. Ważne: Wybierz tę opcję tylko w przypadku procesu HSR. (Opcjonalnie) Jeżeli skorzystasz z tej opcji we wskazanej przez Ciebie lokalizacji utworzony zostanie wolumin HSR. 10. (Warunkowo) Na stronie Określ opcje przywracania skonfiguruj parametry rozruchu jakie mają obowiązywać dla odtworzonego woluminu: 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 41 of 63

42 Ważne: Ta strona zostanie wyświetlona tylko w przypadku finalizacji woluminu. Ustaw partycję jako aktywna Po przywróceniu wolumin będzie w systemie partycją aktywną. Przywróć MBR Przywróć ukryte ścieżki dysku Użyj Hardware Independent Restore Master boot record (MBR) zostanie odtworzony przy wykonywaniu zadania przywracania woluminu. Na tym etapie dostępne są następujące opcje: Przywróć MBR z pliku obrazu: MBR zostanie odtworzony z pliku obrazu. Przywróć oryginalny MBR systemu operacyjnego Windows: Odtworzony zostanie domyślny MBR właściwy dla przywracanej wersji systemu Windows. Przywróć sygnaturę dysku: Odtworzony zostanie identyfikator oryginalnego dysku fizycznego. Identyfikator dysku jest niezbędny aby w systemach Windows Server 2003, Windows 2000 Advanced Server oraz Windows NT Server 4.0 Enterprise Edition (SP3 i późniejszym) możliwe było korzystanie z dysku twardego. Odtworzone zostaną pierwsze 63 sektory dysku (które w przypadku niektórych aplikacji typu boot leader są niezbędne do uruchomienia systemu). Uruchomione zostanie narzędzie Hardware Independent Restore (HIR), które umożliwia skonfigurowanie woluminu w taki sposób, aby działał on poprawnie na nowym lub innym sprzęcie docelowym. 11. Na stronie z podsumowaniem zapoznaj się ze szczegółami procesu przywracania i kliknij Zakończ. Wolumin zostaje przywrócony. Uruchom ponownie komputer aby potwierdzić, że proces zakończył się powodzeniem. Ważne: Może się zdarzyć, że ponowna aktywacja niektórych wersji OEM systemu Windows nie będzie możliwa po odtworzeniu wolumniu systemowego. Wynika to z faktu, że niektóre wersje OEM tego systemu są przypisane do konkretnej maszyny i nie ma możliwości ich aktywacji na innym sprzęcie. W takim przypadku skontaktuj się z firmą Microsoft aby poznać opcje reaktywacji. Znaczenie rozmiaru pamięci wirtualnej serwera W systemie Windows domyślnym ustawieniem dla pamięci wirtualnej serwera jest rozmiar pamięci RAM. Miej ten fakt na uwadze przy odtwarzaniu na system o większym rozmiarze pamięci RAM niż był dostępny w oryginalnej maszynie ponieważ spowoduje to, że na nowym systemie zwiększony zostanie rozmiar pamięci wirtualnej. Przywracanie kontrolerów domeny Połączenie sieciowe jest niezbędne do odtworzenia kontrolera domeny. Jeśli system jest odtworzony na nowym lub innym sprzęcie, system Windows może restartować siębardzo długo, ponieważ każda z usług musi przetestować nowe środowisko. Zajrzyj do artykułu w bazie wiedzy Jak odtworzyć system na innym sprzęcie aby uzyskać większą ilość informacji na temat odtwarzania kontrolera domeny. 9.2 Wznawianie procesu przywracania Nawet jeżeli na pewnym etapie niezbędne okaże się przerwanie procesu odtwarzania, możliwe będzie jego późniejsze wznowienie z poziomu Kreatora przywracania bez konieczności jego powtórnego przeprowadzenia od początku. Aby wznowić przerwany proces odtwarzania 1. W środowisku Recovery wybierz jedną z następujących opcji: Zadania > Przywróć wolumin. polecenie Przywróć wolumin w panelu nawigacyjnym po lewej stronie. polecenie Przywróć wolumin w zakładce Kreator. Uruchomiony zostanie Kreator przywracania. 2. Na stronie Typ odtwarzania wybierz Wznów przywracanie. Kliknij Dalej. 3. Na stronie Miejsce docelowe przywracania wybierz wolumin, który wskazałeś w uprzednio rozpoczętym procesie przywracania i kliknij Dalej. 4. Na stronie Obraz backupu do przywrócenia wyszukaj plik, którego odtwarzanie chcesz wznowić i kliknij Dalej. Ważne: Jeżeli plik backupu jest zaszyfrowany dostęp do niego będzie możliwy dopiero po podaniu właściwego hasła StorageCraft Technology Corporation StorageCraft Support Center Page 42 of 63

43 5. Na stronie Opcje finalizacji wybierz Finalizacja woluminu po zakończeniu odtwarzania. 6. (Warunkowo) Na stronie Określ opcje przywracania skonfiguruj parametry rozruchu jakie mają mieć zastosowanie dla przywróconego woluminu: Ustaw partycję jako Po przywróceniu wolumin będzie w systemie partycją aktywną. aktywna Master boot record (MBR) zostanie odtworzony przy wykonywaniu zadania przywracania woluminu. Na tym etapie dostępne są następujące opcje: Przywróć MBR Przywróć ukryte ścieżki dysku Użyj Hardware Independent Restore Przywróć MBR z pliku obrazu: MBR zostanie odtworzony z pliku obrazu. Przywróć oryginalny MBR systemu operacyjnego Windows: Odtworzony zostanie domyślny MBR właściwy dla przywracanej wersji systemu Windows. Przywróć sygnaturę dysku: Odtworzony zostanie identyfikator oryginalnego dysku fizycznego. Identyfikator dysku jest niezbędny aby w systemach Windows Server 2003, Windows 2000 Advanced Server oraz Windows NT Server 4.0 Enterprise Edition (SP3 i późniejszym) możliwe było korzystanie z dysku twardego. Odtworzone zostaną pierwsze 63 sektory dysku (które w przypadku niektórych aplikacji typu boot leader są niezbędne do uruchomienia systemu). Uruchomione zostanie narzędzie Hardware Independent Restore (HIR), które umożliwia skonfigurowanie woluminu w taki sposób, aby działał on poprawnie na nowym lub innym sprzęcie docelowym. 7. Na stronie z podsumowaniem zapoznaj się ze szczegółami procesu przywracania i kliknij Zakończ. Proces przywracania zostaje wznowiony. Po jego zakończeniu ponownie uruchom system wykorzystując do tego odtworzony wolumin. W razie konieczności użyj Narzędzia konfiguracji rozruchu aby poradzić sobie z ewentualnymi problemami z ustawieniem nowoprzywrócony wolumin systemowego w tryb bootowania. 9.3 Odtworzenie oryginalnych partycji Jeżeli wybierzesz niezainicjowany dysk w Kreatorze przywracania dostępne będą następujące opcje: Każda z powyższych opcji została szczegółowo opisana w części Opcje miejsc docelowych procesu przywracania. Jednak najczęściej wybieraną spośród nich jest odtworzenie oryginalnego układu. Aby utworzyć układ partycji zgodny z oryginalnym woluminem źródłowym: 1. Jeżeli z dysku docelowego chcesz usunąć istniejące partycje, skorzystaj z opcji Wyczyść dysk. Uwaga: Wraz z partycjami usunięte zostaną wszystkie zawarte w nich dane. 2. Aby utworzyć duplikat woluminu źródłowego na dysku docelowym skorzystaj z opcji Odtwórz oryginalny układ z pliku obrazu. Ważne: Jeżeli do niezainicjowanego dysku dodany zostanie nowy MBR dokończenie procesu odtwarzania możliwe będzie dopiero po ponownym uruchomieniu środowiska Recovery. W przeciwnym razie system Windows nie będzie w stanie prawidłowo odczytać i odświeżyć informacji o dysku docelowym StorageCraft Technology Corporation StorageCraft Support Center Page 43 of 63

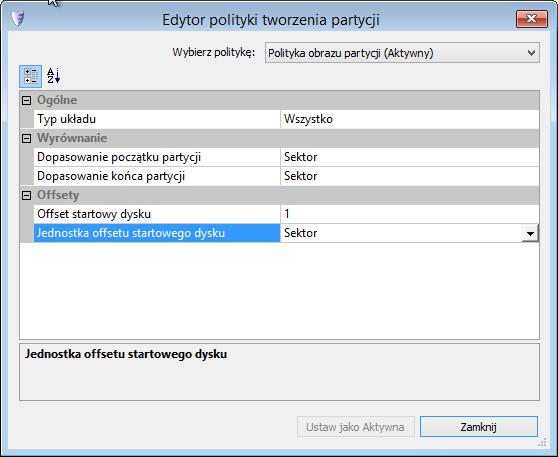

44 9.4 Edytor polityki tworzenia partycji W procesie odtwarzania niezbędne może się okazać prawidłowe dopasowanie geometrii partycji z dysku źródłowego do dysku docelowego. Dwoma częstymi przykładami takiej sytuacji są: 1. Odtwarzanie na dysk SSD 2. Odtwarzanie na dyski wirtualne RAID lub LUN Pierwsza patycja podstawowa jest standardowo ulokowana z przesunięciem 1,048,576 bajtów od początku dysku (dla dysku z sektorem 512 bajtów LBA=2048). Przy przywracaniu partycji rozruchowej pochodzącej z systemu Windows XP na dysk SSD offset ten nie jest automatyczny. Bez prawidłowego odwzorowania układu i offsetu wydajność procesów typu odczyt/zapis zostaje na dysku SSD znacznie obniżona. Ważne: Systemy operacyjne Windows późniejsze niż Vista domyślnie używają prawidłowego offestu dla Partycji zarezerwowanej dla systemu. Oznacza to, że w tym środowisku nie ma konieczności wprowadzania żadnych zmian w czasie odtwarzania. Wystarczy przywrócić partycję do jej oryginalnej lokalizacji a będzie ona miała prawidłowe wyrównanie. Edytor polityki tworzenia partycji umożliwia modyfikację ustawień geometrii dysku wykorzystywanych przy tworzeniu nowej partycji. Utworzona w edytorze polityka zostaje zapisana i dzięki temu może zostać wykorzystana także dla innych dysków. WAŻNE: Te polityki działają jedynie dla zainicjowanych dysków (MBR bądź GPT). Dostęp do Edytora polityki uzyskasz z poziomu menu prawego klawisza myszy w zakładce Mapa dysku StorageCraft Technology Corporation StorageCraft Support Center Page 44 of 63

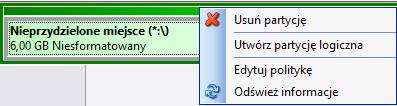

45 Aby zmienić ustawienia wykorzystywane przy tworzeniu partycji: 1. Przejdź do zakładki Mapa dysku. 2. Kliknij prawym klawiszem myszy na żądaną partycję i wybierz Edytuj politykę. Pojawi się Edytor polityki tworzenia partycji. 3. Aby zmodyfikować poszczególne ustawienia: A. Kliknij we właściwe pole. B. Wpisz żądaną wartość lub wybierz ją z rozwijanej listy (jeżeli jest ona dostępna). Typ układu Określa format danej polityki. Dostępne opcje to Wszystkie, GPT lub MBR. Wyrównanie partycji początkowej (Domyślnie: Ścieżka) Wyrównanie partycji końcowej (Domyślnie: Sektor) Offset początkowy dysku (Domyślnie: 1) Umożliwia zidentyfikowanie początkowego punktu danej partycji. Zazwyczaj punkt ten występuje na granicy konkretnego dysku. Dostępne opcje to: Cylinder, Ścieżka oraz Sektor. Umożliwia zidentyfikowanie granicy, na której umiejscowiony jest punkt końcowy danej partycji. Dostępne opcje to: Cylinder, Ścieżka oraz Sektor. Umożliwia określenie przesunięcia początku partycji od początku dysku. Wartość ta powinna być wyrażona liczbą całkowitą. Rodzaj jednostek jakie mają być stosowane z tą liczbą jest określony w kolejnym polu - Jednostki offsetu początkowego dysku. Jednostki offsetu początkowego dysku (Domyślnie: Sektor) Umożliwia określenie jednostki dla ustalonego offset. Dostępne opcje to: Cylinder, Ścieżka, Sektor oraz Bajt. Przykładowo, dla typowego procesu odtwarzania z woluminu MBR na dysk SSD, offset początkowy dysku wyniesie 1,048,576 gdzie Jednostką offsetu początkowego dysku są bajty. Jeżeli jednostką offsetu będą Sektory wartość przy odtwarzaniu na dysk SSD wyniesie Kliknij Ustaw jako aktywną aby dostosować wybrana partycję do skonfigurowanej polityki. 5. Kliknij Zamknij. Edytor zostaje zamknięty a zakładka Mapa dysku zostaje ponownie wyświetlona. 9.5 Opcje partycji docelowej W Kreatorze przywracania dostępne są różne opcje tworzenia partycji na wybranym dysku: Do opcji tych należą: Utwórz partycję podstawową na początku wolnego miejsca (Dostępne tylko w przypadku, gdy na dysku istnieje przestrzeń nieprzydzielona do żadnej partycji) Na dysku docelowym utworzona zostanie nowa partycja podstawowa o takim samym rozmiarze co partycja źródłowa. Nowa partycja zostanie umiejscowiona na początku wolnej przestrzeni. Ważne: Na dysku MBR możliwe jest utworzenie maksymalnie 4 partycji podstawowych. Utwórz partycję podstawową na końcu wolnego miejsca 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 45 of 63

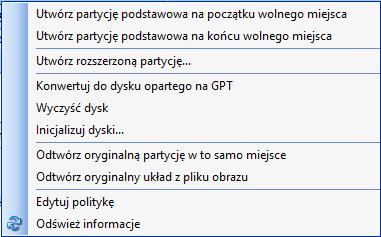

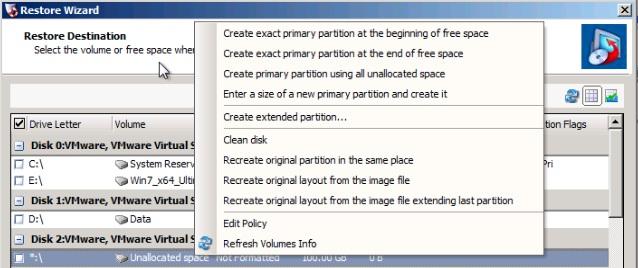

46 Utwórz partycję podstawową przy użyciu całego nieprzydzielonego miejsca Wprowadź rozmiar nowej partycji podstawowej i utwórz ją Utwórz rozszerzoną partycję Wyczyść dysk Odtwórz oryginalną partycję w to samo miejsce Odtwórz oryginalny układ z pliku obrazu Odtwórz oryginalny układ z pliku obrazu rozszerzając ostatnią partycję Edytuj politykę Odśwież informacje o woluminach Na nieprzydzielonej przestrzeni utworzona zostanie partycja podstawowa o takim samym rozmiarze co partycja źródłowa. Koniec nowej partycji zostaje umiejscowiony na końcu wolnej przestrzeni Na dysku utworzona a wolumin zostanie o rozmiarze partycja identycznym podstawowa, jak oryginał która zamiast zostanie zostać utworzony ograniczona w kierunku do początku oryginalnego wolnego rozmiaru miejsca. obejmie całość nieprzydzielonej przestrzeni. Zazwyczaj ta opcja okazuje się przydatna przy przywracaniu partycji na dysk o rozmiarze większym niż oryginał. Utworzona zostaje partycja podstawowa o określonym dla przywróconej partycji rozmiarze. Ważne: Opcja jest dostępna jedynie w przypadku gdy wskazana wolna przestrzeń jest niemniejsza niż oryginalna partycja. (Dostępne tylko dla dysków MBR gdy w ich obrębie istnieje przestrzeń nieprzydzielona do żadnej partycji) Na dysku docelowym utworzona zostanie nowa partycja rozszerzona, która może następnie zostać podzielona na jeden lub więcej dysków logicznych lub partycji. Opcja ta pozwala na utworzenie więcej niż 4 partycji na dysku MBR. Wszystkie partycje zostaną usunięte z dysku. Uwaga: Ta opcja powoduje usunięcie wszystkich danych z dysku. W zasadzie oznacza to ponowne formatowanie dysku. Duplikat pojedynczej partycji zostanie na nowym dysku utworzony w tym samym miejscu co oryginał. Układ partycji z dysku źródłowego zostanie zduplikowany na dysk docelowy. Opcja ta jest przydatna jeżeli w pliku backupu ujęta jest więcej niż jedna partycja np. partycja recovery, partycja systemowa oraz partycja z danymi. Układ dwu lub większej ilości partycji z dysku źródłowego zostanie zduplikowany na dysk docelowy. Opcja ta jest przydatna jeżeli w pliku backupu ujęta jest więcej niż jedna partycja np. partycja recovery, partycja systemowa oraz partycja z danymi. Ostatnia z tych partycji (najczęściej partycja z danymi) zostaje rozszerzona w taki sposób, aby obejmowała całość pozostałej na dysku wolnej przestrzeni. Uruchomiony zostanie Edytor polityki tworzenia partycji umożliwiający zmianę offsetu i układu partycji. Przykładowo, Edytora można użyć podczas odtwarzania woluminu pochodzącego z systemu Windows wcześniejszego niż Vista na dysk SSD. Odświeżone zostaną informacje o woluminach dostępnych na dysku. Powyższe opcje zostały zobrazowane w części Scenariusze odtwarzania partycji. Scenariusze odtwarzania partycji W środowisku Recovery dostępne są różne warianty przywracania partycji obejmujące zarówno opcję przywracania pojedynczych partycji jak i większych ich ilości. Pojedyncza partycja Na początku wolnej przestrzeni Oryginalny wolumin zostaje przywrócony z plik backupu pochodzącego z dysku źródłowego na partycji o takim samym rozmiarze utworzonej na początku wolnej 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 46 of 63

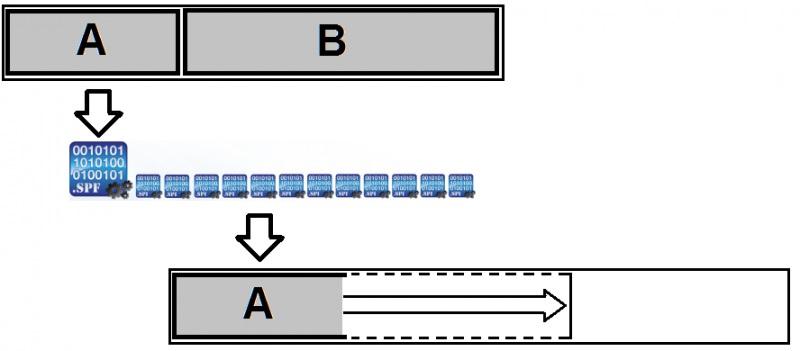

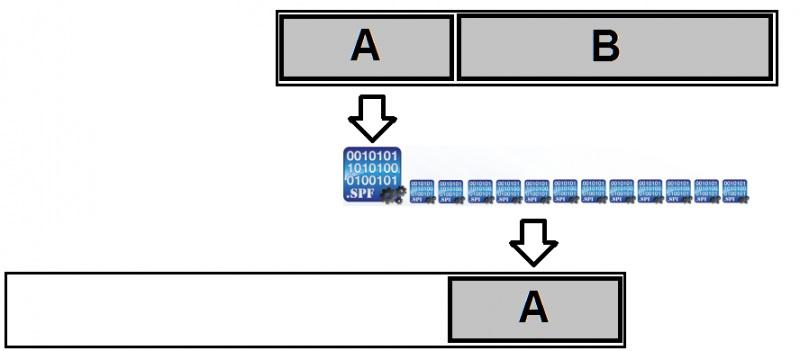

47 przestrzeni na dysku docelowym. Na końcu wolnej przestrzeni Oryginalny wolumin zostaje przywrócony na końcu wolnej przestrzeni na dysku docelowym partycji o takim samym rozmiarze. W oryginalnej lokalizacji Oryginalny wolumin zostaje przywrócony na partycji o takim samym rozmiarze zaczynającej się od takiego samego adresu jak lokalizacja na dysku źródłowym. Na całości wolnej przestrzeni Oryginalny wolumin zostaje przywrócony na nowej partycji rozszerzonej tak, aby uwzględniała cała wolną przestrzeń dostępną na dysku docelowym. W przestrzeni o rozmiarze określonym przez użytkownika Oryginalny wolumin zostaje przywrócony na nowej partycji o rozmiarze zdefiniowanym przez użytkownika (rozmiar nowej partycji nie może być mniejszy od rozmiaru oryginału) StorageCraft Technology Corporation StorageCraft Support Center Page 47 of 63

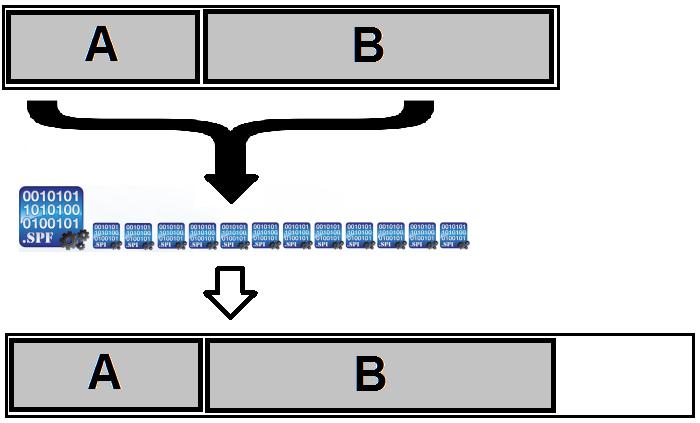

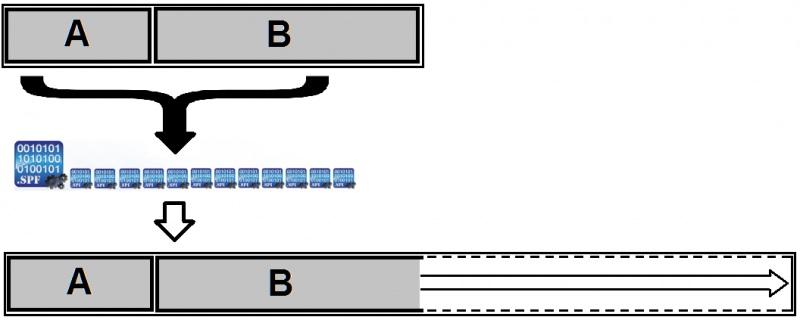

48 Kilka partycji Odtworzenie oryginalnego układu Dwa lub więcej woluminów z dysku źródłowego zostaje przywróconych do takich samych lokalizacji na dysku docelowym. Odtworzenie oryginalnego układu przy wykorzystaniu całej wolnej przestrzeni Oryginalne woluminy zostają przywrócone na nowym dysku do tych samych lokalizacji a następnie ostatni z nich zostaje rozszerzony tak aby obejmował całą pozostałą na dysku wolną przestrzeń. 9.6 Edytor tabeli partycji UWAGA: Edytor tabeli partycji powinien być używany jedynie w porozumieniu z działem wsparcia technicznego firmy StorageCraft wyłacznie przez osoby dobrze zaznajomione z parametrami partycji MBR i posiadające znaczne doświadczenie w pracy z nimi, ponieważ zmiana tych parametrów może sprawić, że wolumin stanie się bezużyteczny i konieczne będzie jego przywrócenie. Zaleca się zatem aby czynności na partycjach oraz naprawę problemów dotyczących rozruchu przeprowadzać z poziomu opcji Mapa dysku lub BCU. Edytor tabeli partycji umożliwia podstawową kontrolę nad tabelą partycji MBR. W tabeli wylistowane są odnośniki do czterech potencjalnych woluminów jakie można utworzyć na dysku MBR. Znajomość tych parametrów może okazać się pomocna przy rozwiązywaniu ewentualnych problemów lub przy naprawie problemów z rozruchem lub brakiem dostępu do woluminu. W edytorze dostępne są następujące informacje: Pole Opis Opcje 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 48 of 63

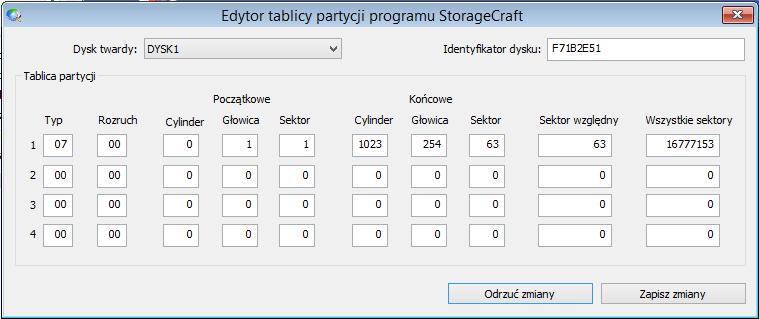

49 Dysk Twardy Oznacznik właściwy tylko dla tego edytora. W edytorze wyświetlona jest informacja o rozmiarze dysku aby ułatwić ustalenie który dysk został wybrany. Typ Rozruch Początkowe Końcowe Sektor względny Wszystkie Sektory Numeryczne oznaczenie wykorzystywane w tabeli partycji Informacja czy dany wolumin jest woluminem systemowym (bootowalnym). 3 parametry opisujące początkowe położenie partycji: Cylinder, Głowica, Sektor 3 parametry opisujące końcowe położenie partycji: Cylinder, Głowica, Sektor Ilość sektorów znajdujących się przed danym woluminem Całkowita ilość sektorów w danym woluminie Typy partycji utworzonych w systemie Windows obejmują 00 (przestrzeń nieprzydzielona), 07 (NTFS), oraz 0F (partycja rozszerzona) W edytorze wolumin bootowalny ma oznaczenie 80 podczas gdy pozostałe woluminy są oznaczone jako 00. Aby zapisać zmiany wprowadzone w tabeli kliknij Zapisz zmiany lub Odrzuć zmiany aby zachować oryginalne wartości MBR. 10 Montowanie obrazów z backupu Wybrany plik backupu możesz zamontować, a co za tym idzie przeszukiwać i przywracać zawarte w nim poszczególne pliki i foldery, dzięki wykorzystaniu dostępnego w środowisku Recovery Kreatora przeglądania zawartości backupu. Ważne: Więcej informacji na temat sposobów montowania backupu znajdziesz w części Opcje montowania obrazu z backupu. Aby przywrócić pliki i foldery 1. Otwórz Kreatora przeglądania zawartości backupu w jeden z następujących sposobów: W zakładce Kreator wybierz Kreator przeglądania lub przywracania plików. W menu Zadnia kliknij Wyświetl zawartość 2. Na stronie Nazwa obrazu backupu wyszukaj plik, który chcesz przejrzeć i kliknij Dalej. Ważne: Jeżeli backup jest zaszyfrowany musisz podać stosowne hasło. 3. (Warunkowo) Na stronie Zależności obrazów pozostaw wcześniej wybrany plik lub zmień go na inny i kliknij Dalej. Ważne: Strona zleżności między plikami jest w śrdowisku Recovery wyświetlana tylko po wybraniu pliku przyrostowego (spi). 4. Na stronie Wyświetl opcje, wybierz sposób montowania. Zamontuj pod następującą Montuje obraz z backup pod wybrana literą dysku. literą dysku Zamontuj w następującym pustym folderze NTFS Montuje obraz z backupu w miejscu montowania. Musisz podać nazwę dla podfoledru, w którym obraz zostanie zamontowany: Godzina/Data: Wykorzystuje datę i godzinę utworzenia pliku backupu jako nazwę podfolderu (przykładowo, AM). Nazwa pliku: Wykorzystuje nazwę pliku backupu jako nazwę podfolderu (przykładowo, E_VOL b001). Niestandardowa: Możesz wpisać dowolną nazwę folderu StorageCraft Technology Corporation StorageCraft Support Center Page 49 of 63

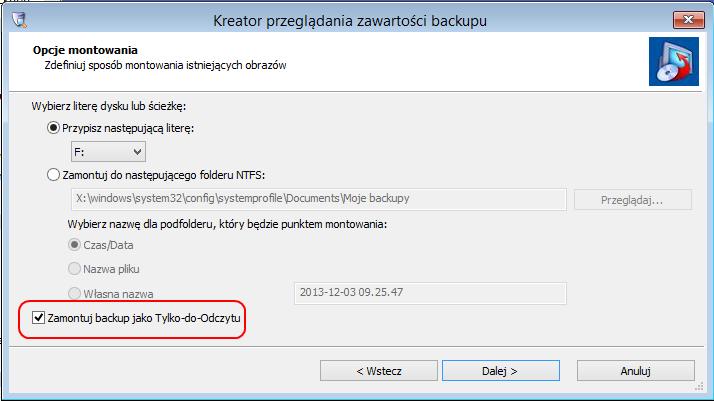

50 Zamontuj w trybie tylkodo-odczytu Montuje obraz z backupu w trybie tylko-do-odczytu. Po odznaczeniu tej opcji obraz zostanie zamontowany w trybie odczyt/zapis dzięki czemu możliwe będzie wprowadzanie i zapisywanie zmian takich, jak dodawanie, edytowanie lub usuwanie plików i folderów. Przy odmontowaniu backupu zostaniesz zapytany czy chcesz zapisać wprowadzone zmiany i poproszony o podanie nazwy dla nowego pliku, w którym te zmiany zostaną zapisane. Ważne: Oryginalny plik backupu nigdy nie ulega zmianie. 5. Na stronie z podsumowaniem zapoznaj się ze szczegółami procesu montowania, a następnie kliknij Zakończ. Po zamontowaniu obrazu z backupu, automatycznie uruchamiane jest okno eksploratora, w którym wyświetlona zostaje zawartość zamontowanego woluminu Opcje montowania obrazu z backupu Narzędzie montowania dostępne w środowisku Recovery daje możliwość zamontowania pliku: pod literą dysku lub w istniejącym folderze. w trybie tylko do odczytu lub odczyt/zapis. Montowanie obrazu z backupu pod literą dysku Narzędzie montowania umożliwia zamontowanie obrazu backupu na komputerze jako dysku wirtualnego z zachowaniem wszystkich właściwości oryginalnego woluminu. Przykładowo, jeżeli wolumin NTFS wykorzystywał EFS (Encrypted File System) poziom bezpieczeństwa tego woluminu nie ulega zmianie po zamontowaniu jego obrazu. Po zamontowaniu obrazu pod literą dysku możesz wykonywać na nim różne operacje takie jak skanowanie dysku (np. ScanDisk lub CHKDSK), sprawdzanie jego zawartości pod kontem wirusów, defragmentacja, kopiowanie folderów i plików do innych lokalizacji lub wyświetlanie informacji o dysku (np. informacje dotyczące rozmiarów przestrzeni użytej i przestrzeni wolnej). Zamontowany dysk możesz udostępnić użytkownikom w sieci dając im tym samym dostęp do jego zawartości i możliwość samodzielnego przywracania plików i folderów z backupu o ile chcesz by użytkownicy końcowi sami przeprowadzali takie działania. Ważne: Możesz zamontować więcej niż jeden plik jednocześnie. Montowanie obrazu z backupu w miejscu montownia Narzędzie montowania umożliwia montowanie obrazu w istniejącym folderze (katalog w systemie plików NTFS). Ten sposób montowania umożliwia obejście ograniczeń związanych z dostępnością liter dysku oraz oferuje bardziej logiczną organizację plików i folderów. Montownie obrazu w trybie tylko do odczytu Domyślnie, obrazy w środowisku Recovery są montowane w trybie tylko do odczytu. Dzięki temu użytkownicy mają dostęp do ich zawartości i mogą wykonywać następujące czynności: Przeglądanie zawartości backupu Przywracanie plików z backupu Uruchamianie aplikacji wymagających dostępu do plików w backupie jak np. aplikacja do zarządzania zasobami plikowymi Ważne: Windows 2000 nie obsługuje woluminów NTFS w trybie tylko do odczytu. Montowanie obrazu w trybie odczyt/zapis. Możliwe jest także zamontowanie obrazu z backupu w trybie odczyt/zapis. Dzięki temu użytkownicy mają dostęp do jego zawartości i mogą wykonywać następujące czynności: Usuwanie plików z obrazu w backupie (wirusy, złośliwe oprogramowanie, itp.) Dodawanie plików do obrazu w backupie. Aktualizacja zabezpieczeń obrazu w backupie. Przywracanie obrazu z backupu na mniejszy wolumin (zobacz Odmontowanie obrazu backupu) StorageCraft Technology Corporation StorageCraft Support Center Page 50 of 63

51 Ważne: W programie ShadowProtect nie ma możliwości modyfikacji pliku backupu pełnego aby nie dopuścić do uszkodzenia całych zestawów obrazów. Jednakże wprowadzane zmiany będą śledzone i mogą przy odmontowaniu obrazu zostać zapisane w formie osobnego pliku. Zmiany wprowadzone w obrębie woluminu zamontowanego w trybie odczyt/zapis zapisywane są w formie pliku przyrostowego stanowiącego odgałęzienie oryginalnego łańcucha. Ani oryginalny plik ani łańcuch backupu nie ulegają zmianie. Nadanie montowanemu plikowi backupu trybu odczyt/zapis odbywa się w dwu krokach: 1. W oknie z opcjami odznacz domyślnie zaznaczony checkbox Zamontuj w trybie tylko-do-odczytu tak jak zostało to pokazane poniżej: W przeciwnym razie wszystkie wprowadzone zmiany zostaną przy odmontowaniu backup zignorowane. 2. Odmontowując wolumin wybierz opcję Zapisz zmiany i podaj nazwę i lokalizację dla nowego pliku przyrostowego, który zostanie utworzony jako odgałęzienie oryginalnego łańcucha Odmontowanie obrazu z backupu Obraz pozostanie zamontowany do czasu jego odmontowania lub do momentu ponownego uruchomienia systemu. Zamontowany obraz można odmontowac korzystając z Kreatora odmontowania. W czasie tego procesu można: zapisać wprowadzone zmiany w postaci nowego pliku backupu. zmniejszyć rozmiar woluminu tak aby możliwe było przywrócenie obrazu na mniejszy dysk. Ważne: Funkcjonalność Zmniejszenia Woluminu obcina obraz w taki sposób aby system plików kończył się na ostatnim alokowanym klastrze. Aby jak najbardziej ograniczyć rozmiar zamontowanego obrazu użyj narzędzia do defragmentacji dysku i w ten sposób skonsoliduj dystrybucję plików na tym woluminie i uwolnij miejsce na jego końcu. Aby odmontować plik backupu 1. Otwórz Kreatora odmontowania w następujący sposób: W menu Zadania kliknij Odmontuj obraz. W zakładce Mapa dysku kliknij prawym klawiszem myszy na zamontowany plik i wybierz Odmontuj obraz. 2. Na stronie Zamontowany Obraz wybierz, który wolumin chcesz odmontować i kliknij Dalej. 3. (Warunkowo) Na stronie Opcje Odmontowania Obrazu wybierz stsosowną z poniższych opcji: Ważne: Poniższe opcje są dostępne jedynie w przypadku gdy wolumin jest zamontowany w trybie zapis/odczyt (zobacz Opcje montowania). Zapisz zmiany w pliku przyrostowym Zapisuje zmiany wprowadzone w zamontowanym woluminie. Kliknij prawym klawiszem myszy na plik przyrostowy aby zapisać zmodyfikowany plik backupu używając innej nazwy StorageCraft Technology Corporation StorageCraft Support Center Page 51 of 63

52 Zmniejsz wolumin Zmniejsza rozmiar woluminu tak aby mógł on być przywrócony na mniejszym dysku. Ważne: Ta opcja jest dostępna tylko w sytuacji odmontowania w systemach Windows Vista lub Windows Server 2008 (bądź późniejszych) obrazu woluminu NTFS zamontowanego w trybie odczyt/zapis. 4. Na stronie z podsumowaniem zapoznaj się ze szczegółami procesu odmontowania a następnie kliknij Zakończ. Wolumin zostanie odmontowany. 11 Narzędzie konwersji backupu Narzędzie konwersji backupu umożliwia następujące czynności: Zmiana ustawień kompresji dla istniejącego pliku backupu. Zmiana ustawień szyfrowania dla istniejącego pliku backupu. Dzielenie pliku backupu na Zestaw Łączony, w którym pliki mają określony rozmiar maksymalny. Ta opcja jest przydana w czasie przenoszenia obrazu backupu na płyty CD/DVD lub Blu-Ray. Konsolidacja obrazów dysku z poszczególnych punktów w czasie (obraz Pełny + Przyrostowe) w nowy Pełny obraz. Przetwarzanie obrazu dysku do formatu dysku maszyny wirtualnej (VMDK lub VHD). Więcej szczegółów znajdziesz w Podręczniku użytkownika programu ShadowProtect w części Narzędzie konwersji backupu. Najczęstszymi zadaniami do jakich w śroidowisku Recovery wykorzystywane jest Narzędzie konwersji backupu są: Konwersja obrazu Sprawdzanie zależności 11.1 Konwersja obrazu Aby użyć Narzędzia konwersji backupu 1. Na pasku menu wybierz Zadania > Narzędzie konwersji backupu. 2. Na stronie Plik źródłowy wybierz plik, który ma zostać przekonwertowany do nowego formatu. Ważne: Jeżeli obraz jest zaszyfrowany podaj stosowne hasło. 3. (Opcjonalnie) Jeżeli wybierzesz plik przyrostowy (.spi) w kreatorze wyświetlona zostanie strona ze szczegółami dotyczącymi zależności pomiędzy poszczególnymi plikami. Możesz kontynuować konwersję wybranego wcześniej pliku lub zmienić go na inny. Ważne: Pole ze szczegółami na temat pliku ma tryb tylko-do-odczytu. 4. Na stronie Plik docelowy podaj lokalizację i nazwę nowego pliku, a następnie kliknij Dalej. 5. Na stronie Opcje skonfiguruj wymagane ustawienia (szczegóły znajdziesz w części Opcje). 6. Na stronie z podsumowaniem zapoznaj się z informacjami dotyczącymi zadania i kliknij Zakończ. Wybrany plik zostaje przekonwertowany i umieszczony w folderze docelowym Ograniczenie do 2 TB dla Narzędzia konwersji backupu Najnowsza wersja hipervisora firmy VMware obsługuje tylko pliki VMDK utworzone z partycji o rozmiarze nieprzekraczającym 2 TB. Poprzednie wersje Hyper-V także ograniczały rozmiar plików VHD poniżej 2TB. Oznacza to, że obraz utworzony przez ShadowProtect i przekonwertowany przy użyciu narzędzia konwersji do formatu VHD lub VMDK musi pochodzić z partycji źródłowej o rozmiarze mniejszym niż 2 TB. Rzeczywisty rozmiar obrazu nie ma znaczenia. Nawet jeżeli obraz sam w sobie ma rozmiar mniejszy niż 2 TB to istotny jest rozmiar partycji źródłowej. Pracując z nośnikami większymi niż 2 TB utwórz kilka partycji o rozmiarze nieprzekraczającym 2TB. WAŻNE: W systemie Windows 8/Server 2012 wprowadzony został nowy format plików dysków wirtualnych: VHDx., który obsługuje woluminy większe niż 2 TB. Nie jest on jednak obsługiwany przez narzędzie konwersji backupu ShadowProtect. Zależnie od wykorzystywanej wersji programu ShadowProtect wyświetlone zostanie jedno z poniższych powiadomień 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 52 of 63

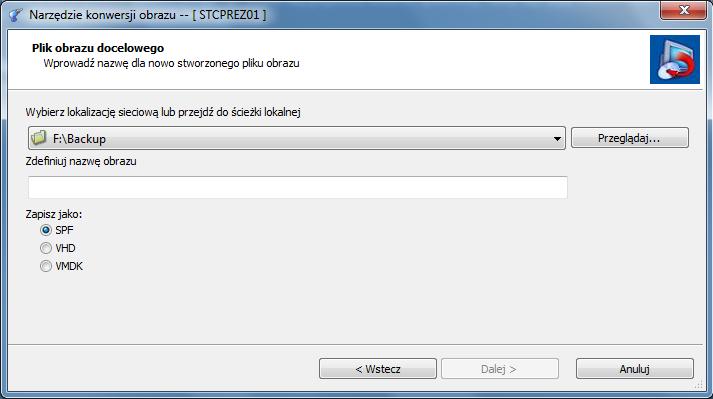

53 informujących o tym, że rozmiar partycji źródłowej przekracza 2 TB. Wersja lub starsza Podczas korzystania z Narzędzia konwersji, próba utworzenia dysku wirtualnego z przetworzonego pliku zakończy się niepowodzeniem a w logach wyświetlony zostanie błąd Oct :01:44 sbrest 411 Cannot create new virtual disk file E:\backups\big conversion.vmdk (-87 The parameter is incorrect.) Wersja 4.2.x lub nowsza Wybierając partycję źródłową większą niż 2TB w narzędziu do konwersji obrazów wyświetlone zostanie okno dialogowe w którym opcje VHD i VMDK będą wyłączone Sprawdzanie zależności Narzędzie konwersji backupu może być wykorzystywane do sprawdzenia zależności pomiędzy poszczególnymi plikami w łańcuchu backupu. Zaleca się korzystanie z tej opcji każdorazowo przed usunięciem któregoś pliku lub kilku z nich. Dzięki temu możliwe będzie uniknięcie przerwania łańcucha backupu, które mogłoby uniemożliwić późniejsze wykorzystanie tego łańcucha w celu przywrócenia danych. Aby sprawdzić zależności między plikami korzystając z Narzędzia konwersji backupu: 1. Na pasku menu wybierz Zadania > Narzędzie konwersji backupu. Pojawi się Kreator konwersji backupu. 2. Na stronie Plik źródłowy wybierz plik przyrostowy(.spi), którego zależności chcesz poznać. Ważne: Jeżeli obraz jest zaszyfrowany podaj stosowne hasło. 3. Pojawi się strona ze szczegółami dotyczącymi zależności wybranego pliku. Lista zależności pomiędzy poszczególnymi plikami w łańcuchu backupu będzie widoczna po lewej stronie. Na górze tej listy wymieniony będzie obraz bazowy, a na dole - ostatni plik przyrostowy. Ważne: Pole ze szczegółami na temat pliku ma tryb tylko-do-odczytu. 4. Po zapoznaniu się z zależnościami kliknij Anuluj aby opuścić narzędzie. Uwaga: Nie usuwaj wybranego pliku jeżeli zależą od niego inne pliki, ponieważ spowoduje to przerwanie łańcucha backupu i sprawi, że pliki zależne staną się bezużyteczne. 12 Narzędzie konfiguracji rozruchu W przypadku większości operacji przywracania pewność, że wolumin systemowy będzie posiadał zdolność rozruchową daje opcja automatycznej naprawy konfiguracji uruchamiania systemu, dostępna w środowisku Recovery. Jednak jeżeli pojawią się jakieś problemy lub wolumin jest częścią złożonej procedury uruchamiania wielu systemów operacyjnych, w procesie naprawy konfiguracji rozruchu może zostać wykorzystane Narzędzie konfiguracji rozruchu (Boot Configuration Utility - BCU) umożliwiające modyfikację danych konfiguracyjnych (stąd w interfejsie pojawia się skrót BCD pochodzący od słów boot configuration data ). Ponadto, Narzędzie to daje możliwość przetestowania zdolności rozruchowej woluminu systemowego bez konieczności opuszczania środowiska Recovery i dokonuje automatycznych napraw zanim system zostanie ponownie uruchomiony. Ważne: Aby lepiej zrozumieć sposób działania Narzędzia konfiguracji rozruchu zapoznaj się z procesem uruchaminia systemu Windows. Aby użyć Narzędzia konfiguracji rozruchu 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 53 of 63

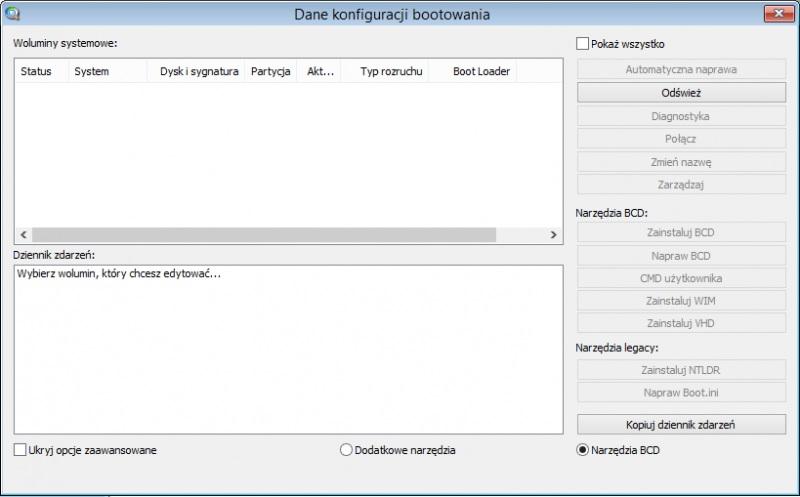

54 W interfejsie BCU widoczne są: Dostępne narzędzia Woluminy systemowe Dziennik zdarzeń Przyciski po prawej stronie okna Woluminy systemowe w górnym panelu Dziennik w dolnym panelu Ponadto, dostępne są opcje: Pokaż wszystko Ukryj opcje zaawansowane (Domyślnie: odznaczone) W górnym panelu wyświetlone zostają wszystkie woluminy dostępne dla danego systemu (Pokaż wszystko) lub tylko woluminy systemowe (Domyślnie: zaznaczone) Ukryte zostają wszystkie narzędzia poza Automatyczną naprawą. Dodatkowe narzędzia Narzędzia BCD (Domyślnie: odznaczone) Wyświetlony zostaje zestaw narzędzi przeznaczonych do wykonywania zaawansowanych operacji na rejestrach i dyskach. Dodatkowe narzędzia są wyświetlane zamiennie z Narzędziami BCD. (Domyślnie: zaznaczone) Wyświetlony zostaje zestaw narzędzi BCD. Narzędzia BCD są wyświetlane zamiennie z Narzędziami dodatkowymi. Aby użyć BCU (Narzędzie konfiguracji rozruchu): 1. Wybierz Narzędzia > Narzędzie konfiguracji rozruchu. W panel Woluminy systemowe wylistowane są wszystkie dostępne partycje, na których zainstalowany jest system Windows. 2. Wybierz Pokaż wszystko, aby wyświetlone zostały wszystkie wykryte na danym systemie woluminy nawet jeżeli nie został na nich zainstalowany system Windows (może się to okazać niezbędne w przypadku bardziej złożonych problemów z rozruchem). Każda pozycja na liście Woluminów systemowych zawiera następujące informacje: Status Status bieżącej konfiguracji rozruchu. Możliwe opcje to Bootowalny lub Uszkodzony. System Dysk i sygnatura Partycja Katalog główny i litera dysku, na którym wykryty został zainstalowany system Windows. Każdy dysk ma niepowtarzalną sygnaturę. Ważne: Zduplikowane sygnatury dysków mogą spowodować problemy z rozruchem. Partycja dysku, na której zlokalizowany jest dany wolumin. Aktywne Informacja o tym czy dana partycja jest partycją rozruchową. Chociaż każdy dysk w systemie może zawierać osobną partycję rozruchową to przy korzystaniu z Narzędzia konfiguracji rozruchu zaleca się, aby dostępna była tylko jedna partycja rozruchowa. Typ rozruchu Boot Loader Typ boot loadera niezbędny przy instalacji systemu Windows. Dostępne opcje to: Legacy: boot loader pochodzący z systemów wcześniejszych niż Windows Vista. Kompatybilny z BCD: boot loader wprowadzony z systemem Windows Vista. Boot loader zainstalowany na danej partycji (o ile taki występuje). 3. Kliknij na wybraną czynność aby naprawić uszkodzony wolumin: Narzędzia (podstawowe) 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 54 of 63

55 Automatyczna naprawa: Uruchamia automatyczną procedurę konfiguracji rozruchu. (Ta opcja jest dostępna tylko w przypadku, gdy wolumin wybrany na liście wyświetlonej w panelu Woluminy systemowe ma status Uszkodzony.) Ważne: Pierwszą opcją z jakiej należy skorzystać próbując przeprowadzić naprawę konfiguracji rozruchu jest Automatyczna naprawa. Odśwież: Odświeża informacje o woluminach dostępne w panelu Woluminy systemowe. Diagnostyka: Uruchamia tę samą automatyczna procedurę konfiguracji rozruchu co Automatyczna naprawa z tym wyjątkiem, że jest ona przeprowadzana w trybie tylko do odczytu i w jej wyniku wyświetlony zostaje komunikat z opisem błędu i możliwymi sposobami dalszego postępowania. Połącz: Łączy dodatkowe partycje rozruchowe z partycją aktywną tak, aby były one dostępne i co za tym idzie, aby możliwe było ich wykorzystanie w środowiskach dwu- lub wielosystemowych. Aby dodać dodatkowe partycje wybierz jedną z nich i kliknij Połącz, następnie wybierz aktywną partycję i kliknij OK. Powtórz te czynności dla kolejnych partycji. Zmień nazwę: Otwiera okno Nazwa wpisów nt. boot loadera, w którym możesz zmienić nazwę wybranego woluminu w czasie rozruchu. Zarządzaj: Otwiera okno Zarządzanie wpisami nt. bootowania, z poziomu którego możesz usunąć z wybranego woluminu niepotrzebne wpisy nt. bootowania.each entry displays the technical name and the listed name. Use this option to remove unwanted boot entries at startup time. Uwaga: Usunięcie poprawnych wpisów sprawia, że wolumin przestaje być bootowalany i konieczna jest jego naprawa. Kopiuj dziennik zdarzeń: Kopiuje widoczną w dolnym panelu zawartość dziennika do schowka dzięki czemu możesz ją zapisać w formie pliku tekstowego. Ważne: Zawartość dziennika odświeża się po każdej przeprowadzonej czynności. Opcja Kopiuj dziennik zdarzeń pozwala na zachowanie rezultatów każdej z nich. Narzędzia BCD (zostają wyświetlone po wybraniu opcji Narzędzia BCD) Zainstaluj BCD: Instaluje boot loadera BCD. Instalacja tego komponentu może być konieczna jeżeli partycja, na której zainstalowany został Windows nie jest partycją aktywną w systemie, w którym została utworzona. Ważne: Ta opcja działa jedynie w przypadku systemów nowszych niż Windows Vista. Napraw BCD: Naprawia kompatybilną z BCD konfigurację rozruchu. W trakcie migracji woluminu na inny dysk informacje niezbędne do uruchomienia systemu mogą zostać uszkodzone bądź utracone. Dzięki tej opcji możliwe jest ich zastąpienie lub naprawa. Ważne: Ta opcja działa jedynie w przypadku systemów nowszych niż Windows Vista. CMD użytkownika: Otwiera narzędzie BCDEdit dla magazynu BCD powiązanego z wybranym zainstalowanym systemem Windows Vista lub późniejszym. Zainstaluj WIM: powoduje uruchomienie systemu z Windows Image (WIM). Zainstaluj VHD: powoduje uruchomienie systemu z dysku wirtualnego (VHD) Narzędzia legacy (zostają wyświetlone po wybraniu opcji Narzędzia BCD) Zainstaluj NTLDR: Instaluje boot leadera typu legacy (NTLDR), który zawiera pliki NTLDR, NTDETECT.COM oraz BOOT.INI. Instalacja tego komponentu może być konieczna jeżeli partycja, na której zainstalowany został Windows nie jest partycją aktywną w systemie, w którym została utworzona. Ważne: Ta opcja działa jedynie w przypadku systemów nowszych niż Windows Vista. Napraw Boot.ini: naprawia plik boot.ini wykorzystywany przez konfigurację rozruchu typu legacy (NTLDR) Ważne: Ta opcja działa jedynie w przypadku systemów nowszych niż Windows Vista. Narzędzia rejestru (zostają wyświetlone po wybraniu opcji Narzędzia dodatkowe) Edytuj usługi: Otwiera eksploratora usługi, który służy do włączania i wyłączania usług i sterowników dla wybranego woluminu. Jest to pomocne w przypadku migracji ponieważ pozwala uniknąć problemów z kompatybilnością lub odnaleźć sterownik lub usługę powodującą problemy z uruchomieniem systemu. Litera dysku: Otwiera Edytora litery dysku umożliwiającego przydzielenie konkretnej litery dowolnemu dyskowi w wybranym woluminie. Opcja ta jest przydatna przy przywracaniu liter dysku do stanu sprzed migracji. Cofnij: Uruchamia backup rejestrów pochodzących z wybranego woluminu. Backup rejestrów jest tworzony za każdym razem gdy używany jest Edytor litery dysku lub Eksplorator usługi. Dzięki temu możesz cofnąć zmiany, których wprowadzenie wywołało niespodziewane efekty. Ważne: Z tego samego backupu rejestrów korzysta także moduł Hardware Independent Restore (HIR), tak więc użycie opcji Cofnij powoduje utratę zmian również w HIR. Narzędzia dyskowe (zostają wyświetlone po wybraniu opcji Narzędzia dodatkowe) 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 55 of 63

56 Nadpisz MBR: Zastępuje wskazany MBR i Ukryte ścieżki, BMR i Ukrytymi ścieżkami pochodzącymi z wybranego źródła: domyślnego systemu Legacy (pre-vista), domyślnego systemu Windows Vista, domyślnego systemu Windows 7 lub z odpowiedniego dla danego woluminu pliku backupu utworzonego w programie ShadowProtect. Jest to przydatne w przypadku gdy dane zapisane w ukrytych ścieżkach nie zostały przywrócone. Ustaw identyfikator: Otwiera okno Wprowadź nową sygnaturę dysku, które będziesz mógł wykorzystać aby ręcznie ustawić sygnaturę dysku. Zazwyczaj sygnatura jest nadawana przez system Windows w czasie instalacji jednak po zmigrowaniu lub duplikacji dysku może się zdarzyć, że dwa dyski będą miały taką samą sygnaturę. Ważne: W Narzędziu konfiguracji rozruchu wyświetlone zostanie powiadomienie jeżeli dojdzie do konfliktu między dwoma dyskami. Przełącz na aktywny: Zmienia wybraną partycję na aktywną. Tylko jedna partycja na dysku może być aktywna. Jeżeli wybrana partycja jest już aktywna skorzystanie z opcji Przełącz na aktywny spowoduje, że stanie się ona nieaktywna. Inicjuj: Otwiera okno Inicjalizuj dyski, z poziomu którego możesz zainicjalizować dysk jako MBR lub GPT. Ważne: Inicjalizacja dysku powoduje wymazanie wszystkich znajdujących się na nim partycji i danych. Zanim po zakończonej inicjalizacji zaczniesz używać dysku konieczne będzie ponowne uruchomienie systemu. 4. Aby poznać wyniki poszczególnych działań konfiguracyjnych przejrzyj wpisy w zakładce Dziennik. Ważne: Jeżeli jakieś działanie zakończy się niepowodzeniem we wpisach w dzienniku znajdziesz informację na temat przyczyn takiego stanu rzeczy. 5. Zamknij narzędzie Proces rozruchowy systemu Windows Proces rozruchu jest procesem bardzo skomplikowanym obejmującym działania kilku różnych podsystemów. Wiedza na temat jego poszczególnych komponentów może się okazać bardzo przydatna przy próbach migracji lub przywrócenia woluminu rozruchowego. Poniżej opisane zostały systemy biorące udział w tym procesie w porządku odzwierciedlającym kolejność w jakiej poszczególne z nich są uruchamiane: BIOS -> MBR -> Boot Sector -> Boot Loader -> Boot Loader Configuration -> Windows System (ekran powitalny) BIOS: Proces rozruchu jest inicjowany przez system BIOS (The Basic Input Output System), w ustawieniach którego zapisana jest kolejność rozruchu poszczególnych dysków dostępnych w systemie. Przykładowo: najpierw napęd CD, potem dysk twardy 0, a dopiero potem pendrive. Zrozumienie zasady działania sekwencji rozruchu ma ogromne znaczenie z uwagi na fakt, iż z poziomu systemu Windows nie ma możliwości sprawdzenia, który z dostępnych dysków został użyty do uruchomienia systemu. MBR: Znajdujący się w pierwszym sektorze dysku rozruchowego główny sektor rozruchowy MBR (Master Boot Record) zawiera informacje o partycjach na jakie ten dysk jest podzielony. Każdy dysk zawiera jedną partycję Aktywną w skład której wchodzi sektor rozruchowy (Boot Sector) wykorzystywany na kolejnym etapie rozruchu. Jeżeli dysk nie zawiera Aktywnej partycji to nie jest on rozruchowy. W takim przypadku system BIOS przechodzi do następnego w kolejności dysku lub wyświetla informację o błędzie jeżeli żaden z dostępnych dysków nie posiada aktywnej partycji. Sektor rozruchowy (Boot Sector): Sektor rozruchowy jest zlokalizowany w pierwszych 16 sektorach aktywnej partycji i zawiera program rozruchowy (NTLDR lub BOOTMGR). Jeżeli aktywna partycja nie zawiera sprawnego sektora rozruchowego wyświetlone zostaje powiadomienie o błędzie lub pusty ekran z migającym kursorem. Program rozruchowy (Boot Loader) i konfiguracja rozruchu (Boot Loader Configuration): Program rozruchowy przejmuje kontrolę nad procesem rozruchu i korzystając z pliku konfiguracyjnego (boot.ini or BOOT\BCD) przekierowuje go do konkretnej partycji konkretnego dysku, na którym zainstalowany jest system Windows. Windows System: Jeżeli plik konfiguracyjny jest sprawny rozpoczyna się proces uruchamiania systemu Windows i pojawia się ekran powitalny. Jeżeli dostępne są różne opcje rozruchowe użytkownik ma możliwość wyboru konkretnej z nich. Jakiekolwiek problemy z poprawnością pliku konfiguracyjnego spowodują błąd systemu. 13 Operacje na woluminach HSR HeadStart Restore (HSR) tworzy zapasowy wolumin, który w razie awarii może zostać wykorzystany w procesie przywracania danych. Istniejący wolumin HSR możesz aktualizować dodając do niego nowe pliki przyrostowe. HSR jest zazwyczaj wykorzystywany w przypadku dużych woluminów z uwagi na fakt, że pozwala to w znacznym stopniu skrócić czas potrzebny na odtworzenie danych lub na ponowne uruchomienie serwera po awarii StorageCraft Technology Corporation StorageCraft Support Center Page 56 of 63

57 Ważne: Funkcja HSR jest dostępna również z poziomu aplikacji ImageManager jednak różni się ona od tej dostępnej w środowisku Recovery. HSR w aplikacji ImageManager: Oferuje automatyczny proces aktualizacji woluminów HSR Działa tylko z woluminami wirtualnymi HSR w środowisku Recovery : Wymaga ręcznej aktualizacji woluminu HSR. Wymaga wyłączenia systemu i uruchomienia środowiska Recovery przy każdej aktualizacji. Działa tylko z woluminami fizycznymi Funkcji HSR dostępnej w środowisku Recovery możesz użyć aby przeprowadzić następujące czynności: Tworzenie nowego woluminu HSR Tworzenie backupu przyrostowego Dodawanie plików przyrostowych w celu aktualizacji istniejącego woluminu HSR Finalizacja istniejącego woluminu HSR 13.1 Tworzenie nowego woluminu HSR Aby utworzyć nowy wolumin HSR z poziomu środowiska Recovery : 1. Podepnij jeden lub więcej dysków lub wybierz już istniejący wolumin jako: Miejsce docelowe dla plików backupu. Miejsce przyszłego przywrócenia systemu. Repozytorium zarządzanych plików HSR. Ważne: Dyski lub woluminy docelowe nie mogą mieć pojemności mniejszej niż istniejący wolumin. 2. Jeżeli okaże się to konieczne, utwórz backup pełny woluminu korzystając z Kreatora tworzenia backupu. Ważne: Możesz też użyć istniejącego backupu pełnego wybranego woluminu. 3. Zapisz ten plik backupu w miejscu docelowym. 4. Uruchom dostępnego w środowisku Recovery Kreatora przywracania. 5. Wybierz polecenie Przywróć. 6. Wybierz plik backupu pełnego. 7. Wybierz miejsce, w którym ma zostać przywrócony wolumin. Pojawi się okno Opcje tworzenia: 8. Wybierz opcję Utwórz plik.hsr do wykorzystania podczas przyszłej finalizacji. 9. Wybierz miejsce docelowe dla plików zarządzanych HSR. Ważne: Wybrana lokalizacja nie może być jednocześnie miejscem docelowym w procesie przywracania danych. Może natomiast być miejscem docelowy dla plików backupu. 10. Kliknij Zakończ. Wolumin HSR zostanie teraz utworzony. Wolumin ten nie będzie dostępny ani dla systemu operacyjnego ani dla użytkowników. Jednak dopóki nie zostanie on sfinalizowany możliwe będzie (przy wykorzystaniu Kreatora przywracania) dodawanie do niego kolejnych plików przyrostowych Tworzenie backupów przyrostowych 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 57 of 63

58 13.2 Tworzenie backupów przyrostowych Aby utworzyć backup przyrostowy woluminu źródłowego, który będzie wykorzystywany z HSR: 1. W Kreatorze przywracania jako typ przywrcania wybierz Wykonaj backup różnicowy. 2. Wybierz poprzedni plik backupu (*.SPF bądź *.SPI jeżeli jest to kolejny plik przyrostowy). 3. Zapoznaj się z informacjami na stronie Zależności aby mieć pewność, że wybrany plik pochodzi z ostatniego backupu. 4. Potwierdź wybór miejsca docelowego dla nowego pliku przyrostowego. Musi to być ten sam folder, w którym zlokalizowane są pozostałe pliki wchodzące w skład danego łańcucha backupu. Backup zostanie teraz utworzony. Wróć do kreatora aby wybrać opcję odtworzenia dodatkowych plików przyrostowych do istniejącego pliku HSR Dodawanie plików przyrostowych do woluminu HSR Aktualizację woluminu HSR możesz przeprowadzić z poziomu Kreatora przywracania poprzez dodanie do tego woluminu plików przyrostowych jednak zanim to zrobisz zwróć uwagę na następujące kwestie: Możesz użyć wyłącznie plików, które są pochodnymi ostatniego pliku przyrostowego wykorzystanego do zaktualizowania woluminu HSR. (Pliki pochodne to kolejne pliki przyrostowe będące częścią łańcucha backupu, który posłużył do utworzenia woluminu HSR.) Jeżeli przy wyborze pliku, który ma zostać użyty do aktualizacji woluminu HSR pominiesz jakieś wcześniejsze pliki wchodzące w skład tego samego zestawu wszystkie one zostaną automatycznie dodane wraz z wybranym plikiem. Uwaga: Aby móc w przyszłości przeprowadzać kolejne aktualizacje woluminu HSR musisz zachować ostatni plik przyrostowy jaki został użyty do jego zaktualizowania. Jeżeli odnalezienie tego pliku nie będzie możliwe wolumin HSR zostanie zamknięty i jedyną dostępną dla niego opcją będzie finalizacja. Dodawanie kolejnych plików przyrostowych będzie niemożliwe. Do zamknięcia woluminu może dojść gdy: Ostatni plik przyrostowy zostanie przeniesiony do nowego katalogu (plik powinien znajdować się w tym samym katalogu co cały łańcuch backupu). Ostatni plik przyrostowy zostanie usunięty przez użytkownika. Ostatni plik przyrostowy zostanie usunięty w wyniku egzekucji polityk retencji skonfigurowanych w programie ShadowProtect. Ostatni plik przyrostowy zostanie usunięty w trakcie konsolidacji plików w aplikacji ImageManager. Zaleca się wyłączenie polityk konsolidacji i retencji skonfigurowanych w programie ShadowProtect oraz w aplikacji ImageManager do czasu zakończenia procesów HSR, co pozwoli uniknąć przedwczesnego zamknięcia woluminu a co za tym idzie utraty możliwości jego dalszej aktualizacji. Zaszyfrowane pliki backupu Jeżeli plik backupu jest zaszyfrowany, niezbędne będzie podanie poprawnego hasła aby uzyskać dostęp do tego pliku i dodać go do woluminu. Sposoby dodawania plików przyrostowych Pliki przyrostowe mogą być z poziomu Kreatora przywracania dodawane do woluminu HSR przy użyciu: interfejsu kreatora menu prawego klawisza myszy Dodawanie plików przyrostowych przy użyciu interfejsu kreatora 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 58 of 63

59 Aby zaktualizować wolumin HSR dodając do niego pliki przyrostowe przy użyciu interfejsu kreatora: 1. W kreatorze jako Typ przywracania wybierz Odtwórz dodatkowe pliki przyrostowe. 2. Wybierz docelowy wolumin HSR. 3. W repozytorium wyszukaj i wskaż najnowszy plik przyrostowy pochodzący z woluminu źródłowego. Ważne: Ten plik przyrostowy musi być pochodną pliku, z którego utworzony został wolumin HSR. Jeżeli tak nie będzie wyświetlone zostanie stosowne ostrzeżenie. 4. Aby móc w przyszłości dodawać kolejne pliki przyrostowe do tego pliku wybierz opcję Generowanie pliku HSR do wykorzystania podczas przyszłej finalizacji. Ważne: Jeżeli chcesz zakończyć proces odtwarzania i uruchomić wolumin docelowy wybierz opcję Finalizacja woluminu po zakończeniu odtwarzania. 5. Jeżeli wybierzesz opcję Generowanie pliku HSR wyszukaj i wskaż istniejący plik zarządzany HSR. 6. Postępuj zgodnie ze wskazówkami kreatora. Plik(i) przyrostowy zostanie dodany a plik zarządzany HSR zostanie zaktualizowany. Dodawanie plików przyrostowych przy użyciu menu prawego klawisza myszy Aby zaktualizować wolumin HSR dodając do niego pliki przyrostowe przy użyciu menu prawego klawisza myszy: 1. Kliknij prawym klawiszem myszy na docelowy wolumin HSR. Pojawi się następujące menu: 2. Kliknij Odtwórz dodatkowe pliki przyrostowe. 3. Wyszukaj i wskaż najnowszy plik przyrostowy pochodzący z woluminu źródłowego. Ważne: Ten plik przyrostowy musi być pochodną pliku, z którego utworzony został wolumin HSR. Jeżeli tak nie będzie wyświetlone zostanie stosowne ostrzeżenie. 4. W Kreatorze przywracania dostępna będzie lista zależności danego pliku. Upewnij się, że wybrany plik pochodzi z momentu w czasie, który chcesz przywrócić. Jeżeli wybierzesz późniejszy plik przyrostowy wszystkie pominięte pliki również zostaną dodane. 5. Aby dodawanie kolejnych plików przyrostowych było kontynuowane wybierz opcję Generowanie pliku HSR do wykorzystania podczas przyszłej finalizacji. Ważne: Wybierz Finalizacja woluminu po zakończeniu odtwarzania jeżeli chcesz zakończyć proces przywracania i uruchomić wolumin docelowy. 6. Jeżeli wybrałeś opcję Generowanie pliku HSR, wyszukaj i wskaż istniejący plik zarządzany HSR. 7. Aby dokończyć aktualizację postępuj zgodnie z podpowiedziami kreatora. Później będziesz mógł przeprowadzić kolejne aktualizacje tego woluminu HSR lub ten wolumin sfinalizować i uruchomić Finalizacja woluminu HSR 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 59 of 63

60 Aby sfinalizować istniejący wolumin HSR: 1. Uruchom środowisko Recovery na systemie z dostępem do repozytorium z plikami backupu, woluminu HSR oraz plików zarządzanych HSR. 2. W środowisku Recovery uruchom Kreatora przywracania. 3. Wybierz najnowszy plik przyrostowy dla woluminu HSR. Wybierz plik przyrostowy, na którym zostanie zakończone odtwarzanie w trybie HSR. 4. Wybierz docelowy wolumin HSR. 5. W oknie Opcje finalizacji wybierz Finalizacja woluminu po zakończeniu odtwarzania. 6. W razie konieczności wybierz stosowne ustawienia rozruchu zwłaszcza, jeżeli system docelowy działa na nowym lub całkowicie innym sprzęcie. W takim przypadku na stronie Opcje wybierz Hardware Independent Restore. 7. (Opcjonalnie) Jeżeli za miejsce docelowe ma posłużyć istniejący wolumin HSR wybierz Finalizacja przy użyciu pliku HSR. 8. (Opcjonalnie) Jeżeli ma to być nowy wolumin HSR (bez pliku.hsr file) wybierz Finalizacja przy użyciu informacji z łańcucha backupu. 9. Kliknij Zakończ. Wolumin HSR zostaje sfinalizowany. Skorzystaj z opcji HIR, aby ustawić odtworzony wolumin w tryb bootowania. Ustawienia rozruchu W oknie Określ opcje przywracania znajdziesz listę możliwych parametrów rozruchu, z pośród których możesz wybrać te, które mają zostać zastosowane w przywróconym woluminie: Ważne: Ta strona zostaje wyświetlona tylko w przypadku, gdy wybrana została opcja finalizacji woluminu. Ustaw partycję aktywną Przywróć MBR Przywróć ukryte ścieżki dysku Użyj Hardware Independent Restore Po przywróceniu wolumin będzie w systemie partycją aktywną (czyli dyskiem, z którego uruchamia się maszyna). Master boot record (MBR) zostanie odtworzony przy wykonywaniu zadania przywracania woluminu. Na tym etapie dostępne są następujące opcje: Przywróć MBR z pliku obrazu: MBR zostanie odtworzony z pliku backupu. Przywróć oryginalny MBR systemu Windows: Odtworzony zostanie domyślny MBR właściwy dla przywracanej wersji systemu Windows. Przywróć identyfikator dysku: Odtworzony zostanie identyfikator oryginalnego dysku fizycznego. Identyfikatory dysku jest niezbędny aby w systemach Windows Server 2003, Windows 2000 Advanced Server oraz Windows NT Server 4.0 Enterprise Edition (SP3 i późniejszy) możliwe było korzystanie z dysku twardego. Odtworzone zostaną pierwsze 63 sektory dysku (które w przypadku niektórych aplikacji typu boot leader są niezbędne do uruchomienia systemu). Uruchomione zostanie narzędzie Hardware Independent Restore (HIR), które umożliwia skonfigurowanie woluminu w taki sposób, aby działał on poprawnie na nowym lub innym sprzęcie docelowym. 14 HIR Narzędzie Hardware Independent Restore (HIR) umożliwia przywrócenie obrazu systemu na innym sprzęcie lub w środowisku wirtualnym. Korzystając z HIR możesz przywrócić system: Na innym sprzęcie (P2P) Z maszyny fizycznej do środowiska wirtualnego (P2V) Ze środowiska wirtualnego na maszynę fizyczną (V2P) Z jednego środowiska wirtualnego do innego (V2V) Ważne: Aby możliwe było przywrócenie woluminu systemowego na innym sprzęcie lub w środowisku wirtualnym, na woluminie źródłowym musi być zainstalowany program ShadowProtect. Ograniczenie to nie ma zastosowania w przypadku ShadowProtect IT Edition. Narzędzie HIR może zostać uruchomione z poziomu: 2017 StorageCraft Technology Corporation StorageCraft Support Center Page 60 of 63

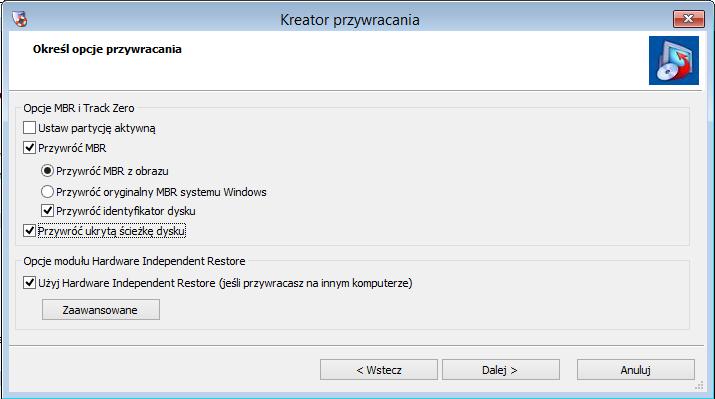

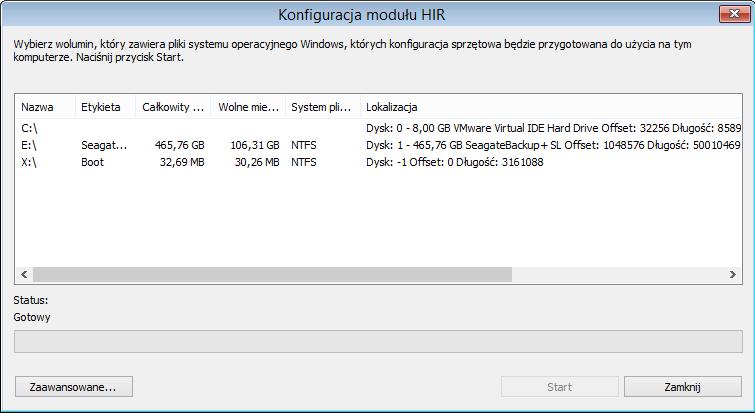

61 kreatora przywracania HIR samodzielnego narzędzia HIR zaawansowanych opcji HIR 14.1 Uruchamianie HIR z poziomu Kreatora przywracania Aby użyć HIR z poziomu Kreatora przywracania 1. Uruchom Kreatora przywracania. 2. W oknie Opcje wybierz Użyj Hardware Independent Restore. 3. Zakończ proces przywracania. HIR uruchamia się automatycznie jako cześć procesu przywracania. Jeżeli nie zostaną odnalezione niezbędne sterowniki wyświetlone zostanie okno, w którym będziesz mógł podać ścieżkę dostępu do stosownych sterowników. Ważne: HIR wyszukuje w pliku backupu licencję programu ShadowProtect i sprawdza jej ważność. Jeżeli licencja jest przeterminowana dalsze działanie HIR uzależnione jest od podania kodu autoryzacyjnego. Ten tymczasowy kod może zostać udostępniony przez dział wsparcia technicznego firmy StorageCraft, a jego ważność wygasa po 24 godzinach Uruchamianie HIR jako samodzielnego narzędzia HIR może zostać uruchomiony jako samodzielne narzędzie: 1. Wykonaj te same czynności co przy przywracaniu danych z obrazu (zobacz Przywracanie woluminu systemowego). 2. W środowisku Recovery, wybierz Konfiguracja HIR w menu Narzędzia. Ważne: HIR wyszukuje w pliku backupu licencję programu ShadowProtect i sprawdza jej ważność. Jeżeli licencja jest przeterminowana dalsze działanie HIR uzależnione jest podania kodu autoryzacyjnego. Ten tymczasowy kod może zostać udostępniony przez dział pomocy technicznej firmy StorageCraft, a jego ważność wygasa po 24 godzinach. 3. Wybierz przywrócony wolumin rozruchowy. 4. Kliknij Start. HIR się uruchamia i na nowym systemie przygotowuje odtworzony wolumin do trybu bootowania StorageCraft Technology Corporation StorageCraft Support Center Page 61 of 63

62 14.3 Zaawansowane opcje HIR W oknie Zaawansowane opcje HIR możesz dodać pliki i foldery, które zostaną uwzględnione w procesie wyszukiwania sterowników do kontrolerów dyskowych. W oknie Zaawansowane opcje HIR dostępne są następujące opcje: Dodaj plik Dodaj katalog Usuń DÓŁ/GÓRA Dodaje sterownik do listy sterowników HIR. Dla każdego dodawanego sterownika dostępne muszą być dwa pliki: plik.sys oraz plik.inf. Dodaje katalog do ścieżki wyszukiwania sterowników. W każdym dodawanym katalogu muszą znajdować się dwa pliki: plik.sys oraz plik.inf dla każdego ze sterowników, które mają zostać uwzględnione w wyszukiwaniu. Usuwa wybrany sterownik lub katalog z listy sterowników HIR. Zmienia kolejność w jakiej HIR podejmuje próby użycia dodatkowych sterowników lub katalogów wyszukiwania. Wybierz sterownik lub katalog i kliknij GÓRA lub DÓŁ aby zmienić jego pozycję na liście. Możesz też określić jaki poziom dopasowania sterownika do sprzętu jest niezbędny do załadowania tego sterownika. Opcje dostępne w rozwijanym menu obejmują: Zainstaluj tylko te sterowniki, które DOKŁADNIE pasują z urządzeniami pamięci masowej. Zostanie zainstalowane DOSKONAŁE dopasowanie w przypadku braku innych (lepszych) dopasowań. Zostanie zainstalowane DOBRE dopasowanie w przypadku braku innych (lepszych) dopasowań. Zostanie zainstalowane ZADOWALAJĄCE dopasowanie w przypadku braku innych (lepszych) dopasowań. Zostanie zainstalowane NISKIE dopasowanie w przypadku braku innych (lepszych) dopasowań. Deaktywacja system Windows Opcja Deaktywacja systemu Windows sprawia, że w procesie przywracania danych HIR deaktywuje licencję na system Windows ujętą w pliku backupu. Po zakończeniu odtwarzania możesz ponownie aktywować system w normalny sposób. Czasami ze względu na zmianę sprzętu środowisko Windows odtworzone przy wykorzystaniu HIR przestaje wykrywać aktywną licencję. Sposobem na uniknięcie takiej sytuacji jest właśnie deaktywacja systemu Windows i jego ponowna aktywacja po zakończeniu procesu przywracania. Ważne: Aktywacja systemu Windows może spowodować niezamierzone przypisanie wersji OEM do konkretnej maszyny. W efekcie, niektórych licencje typu OEM nie będzie się dało ponownie aktywować na innej maszynie. W takim przypadku skontaktuj się z firmą Microsoft aby poznać dostępne opcje aktywacji. 15 Zdalne zarządzanie Środowisko Recovery zawiera UltraVNC Server i UltraVNC Viewer. Korzystając z UltraVNC Viewer będziesz mógł zdalnie kontrolować inny komputer z uruchomiony środowiskiem Recovery i zainstalowanym UltraVNC Server. Aby skonfigurować UltraVNC, czyli narzędzie do zdalnego zarządzania: 1. Na komputerze, którym chcesz zarządzać wybierz UltraVNC w menu Narzędzia. 2. Podaj hasło do zdalnego zarządzania. Uruchomi się UltraVNC Server. 3. Skonfiguruj ustawienia UltraVNC Viewer na komputerze zdalnym: 1. Pobierz adres i poświadczenia niezbędne, aby połączyć się z UltraVNC Server. 2. Uruchom UltraVNC Viewer. 3. Podaj adres IP komputera, na którym uruchomiony jest UltraVNC Server StorageCraft Technology Corporation StorageCraft Support Center Page 62 of 63
