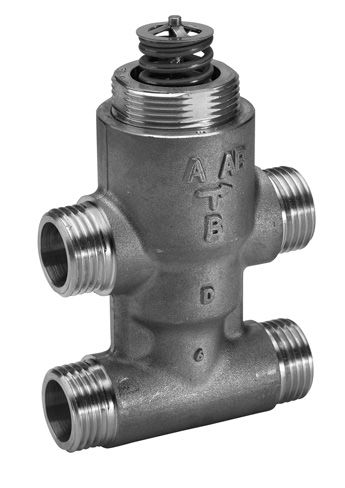

1 Opis VZ 2 VZ 3 VZ 4 Zawory VZ zapewniają wysokiej jakości regulację i oszczęne rozwiązanie la systemów regulacji temperatury woy ciepłej i/lub zimnej w klimakonwektorach oraz małych ukłaach ogrzewania i chłozenia. Zawory mogą być stosowane w kombinacji z siłownikami AMV(E)130/140, AMV(E)- i 130/140, AMV(E) 13 SU. Dane postawowe: DN 15, 20 kvs 0,25-4,0 m 3 /h PN 16 Charakterystyka logarytmiczna Temperatura: ºC Czynnik: woa obiegowa/roztwór glikolu o 50% k vs zreukowany na króćcu B (tylko w VZ3 i VZ4) Charakterystyka liniowa na by-passie w zaworach 3 i 4 rogowych. Zawory są wyposażone w plastikowe nakrętki służące o ręcznej regulacji Króćce: głakie lub stożkowe Zamawianie Zawór VZ 2 Rysunek (1)* zalecane Δp DN k VS Max. p Nr kat. (mm) (m 3 /h) (bar) z króć. głakimi ,25 065Z5310 z króć. stożkowymi 065Z5010 0,4 065Z Z5011 0,63 065Z Z5012 3,5 (1)* 1,0 065Z Z5013 1,6 065Z Z5014 2,5 065Z Z5015 2,5 065Z Z5020 2,5 (1)* 4,0 065Z Z5021 DEN-SMT/SI VD.B.I5.49 Danfoss 05/2015 1

2 Zamawianie (ciąg alszy) Zawór VZ 3 Rysunek (1)* zalecane Δp Zawór VZ 4 Rysunek (1)* zalecane Δp DN k VS (A - AB) k VS (B - AB) Max. p Nr kat. (mm) m 3 /h (bar) z króć. z króć. głakimi stożkowymi 0,25 0,25 065Z Z5110 0,4 0,25 065Z Z ,63 0,4 065Z Z5112 3,5 (1)* 1,0 0,63 065Z Z5113 1,6 1,0 065Z Z5114 2,5 1,6 065Z Z ,5 1,6 065Z Z5120 2,5 (1)* 4,0 2,5 065Z Z5121 DN k VS (A - AB) k VS (B - AB) Max. p Nr kat. (mm) m 3 /h (bar) z króć. głakimi z króć. stożkowymi 0,25 0,25 065Z Z5210 0,4 0,25 065Z Z ,63 0,4 065Z Z5212 3,5 (1)* 1,0 0,63 065Z Z5213 1,6 1,0 065Z Z5214 2,5 1,6 065Z Z ,5 1,6 065Z Z5220 2,5 (1)* 4,0 2,5 065Z Z5221 Uwaga: k vs jest to strumień woy w m 3 /h o temperaturze 5 40 C przepływający przez otwarty zawór przy nominalnym skoku zaworu i przy spaku ciśnienia 100 kpa (1 bar). Maks. Δp jest to fizyczna granica ciśnienia różnicowego, o której zawór zamyka się. Zalecane Δp w nawiasach (1) jest warunkiem zapewniającym pracę zaworu bez hałasu, zagrożenia wystąpieniem kawitacji itp. Powinno ono być warunkiem sprawzającym la Δp wyliczonego zg. z przykłaem na str.5 lub ze wzoru (jak poniżej) la pełnego otwarcia zaworu i przepływu obliczeniowego. p zaworu = S Q k vs 2 S = gęstość wzglęna (1000 kg/m 2 ) Q = przepływ m 3 /h Δp zaworu = spaek ciśnienia na zaworze całkowicie otwartym (bar) Współczynniki zamiany 1 bar = 100 kpa = 14,5 psi 1 l/s = 1 kg/s = 3,6 m 3 /h Akcesoria Opis Wkła zaworu k VS (m 3 /h) Nr kat. 0,25 065Z5610 0,4 065Z5611 0,63 065Z5612 1,0 065Z5613 1,6 065Z5614 2,5 065Z5615 4,0 065Z5621 Połączenie Rurociąg DN Opis Nr kat. Zestaw przyłączny R 3/8 15 Skłaa się z 2 złączek, 2 nakrętek 065Z7015 z gwintem zewn. R ½ 20 i 2 uszczelek (Ms 58) Połączenie Rurociąg DN Opis Nr kat. Zestaw przyłączny 12 mm 15 Skłaa się z 2 złączek o wlutowania, 065Z7016 o wlutowania 15 mm 20 2 nakrętek i 2 uszczelek (Ms 58) 065Z VD.B.I5.49 Danfoss 05/2015 DEN-SMT/SI

3 Dane techniczne Charakterystyka sterowania ogarytmiczna Zakres regulacji min. 50:1 Przeciek przy zamkniętym zaworze A-AB 0,05% k VS B-AB 1% k VS Czynnik Woa obiegowa / wony roztwór glikolu o 50% Temperatura czynnika C Maks. ciśnienie robocze bar 1 Skok mm 5,5 Króciec Gwint zewnętrzny (króciec płaski (MS 58) lub Conex)) Materiały Korpus, gniazo i grzybek Mosiąz oporny na ocynkowanie CuZn36Pb2As Trzpień Stal nierzewna Uszczelnienie ławika EPDM Wykres zależności ciśnienia o temperatury Pmaks.(bar) PN 16 Złomowanie Prze złomowaniem zawór należy rozłożyć na części i posortować na różne grupy materiałowe. Sterowanie ręczne Zawory ostarczane są z plastikową nakrętką używaną przy obsłuze ręcznej. Uwaga: W przypaku korzystania z plastikowej nakrętki przepływ jest ograniczony o 75%. Zamykanie A-AB Otwieranie A-AB DEN-SMT/SI VD.B.I5.49 Danfoss 05/2015 3

4 Montaż Połączenia hyrauliczne Zawór należy montować zgonie z kierunkiem przepływu i kierunkiem oznaczonym na korpusie zaworu. Króciec wylotowy zaworu jest zawsze oznaczony jako AB. Króćce wlotowe zaworu są oznaczone opowienio jako: A w zaworach 2 rogowych lub A i B w zaworach 3 i 4 rogowych Montaż zaworu Prze montażem zaworu należy sprawzić i oczyścić przewoy z wszelkich nieczystości. Ważne jest, aby rury były ułożone prostopale o króćców zaworu i nie były narażone na rgania. Wraz z zaworem jest ostarczana instrukcja montażu. Jakość woy powinna opowiaać wymaganiom wg VDI AMV(E) 130/140, AMV(E) 130, VZ Nie można opuścić o powstania mechanicznych obciążeń korpusu zaworu o rurociągów. Śrubunki na króćcach połączeniowych okręcać z momentem obrotowym nie większym niż 25 o 30 Nm. Zawór należy montować tak, aby siłownik znajował się w pozycji poziomej lub pionowej o góry. Nie wolno montować zaworu w pozycji pionowej z siłownikiem w ół. Wokół zaworu należy zostawić wolną przestrzeń w celu swobonego ostępu poczas prac serwisowych. AMV(E) 13 SU + VZ Zaworu nie można montować w pomieszczeniach, w których może zaistnieć obecność gazów wybuchowych oraz w pomieszczeniach, w których panuje temperatura powyżej 50 C lub poniżej 0 C. Zawór nie może być narażony na ziałanie strumieni woy lub pary, a także kapiących cieczy. Po poluzowaniu pierścienia mocującego siłownik na zaworze można swobonie obracać siłownik o 360 wzglęem zaworu. Po wykonaniu tej operacji pierścień mocujący należy ponownie okręcić. Upewnij się, że kierunek połączenia jest prawiłowy tak jak to pokazano na przykłaach typowych rozwiązań zgony ze schematem na typowej aplikacji (rys. 1, 2). Zawór 3 rogowy należy instalować jako zawór mieszający. Jeśli to możliwe zawory powinno się instalować na rurociągu powrotnym. Rys. 1 Zawór mieszający na zasilaniu użyty jako mieszacz Rys. 2 Zawór mieszający na powrocie użyty jako rozzielacz. 4 VD.B.I5.49 Danfoss 05/2015 DEN-SMT/SI

5 Dobór zaworu Przykła Przepływ: 0,3 m 3 /h Spaek ciśnienia w systemie: 20 kpa Na nomogramie poniżej poprowaź poziomą linię opowiaającą przepływowi 0,3 m 3 /h (linia A). Autorytet zaworu należy obliczyć wg wzoru: P1 Autorytet zaworu, N = P1+ P2 Gzie: Δ P1 = spaek ciśnienia na zaworze całkowicie otwartym, Δ P2 = spaek ciśnienia na pozostałej części obiegu przy całkowicie otwartym zaworze We wzorcowym rozwiązaniu spaek ciśnienia na zaworze powinien być równy spakowi ciśnienia na pozostałej części obiegu (autorytet zaworu wynosi 0,5): Jeśli P1 = P2, N = P1/2P1 = 0,5 W tym przykłazie autorytet zaworu równy 0,5 otrzymamy przy spaku ciśnienia na zaworze równym 20 kpa la anego przepływu (punkt B). Przecięcie linii A z linią pionową przechozącą przezpunkt B znajuje się mięzy wiema charaktery stykami zaworów o stałych kvs; oznacza to, że nie można obrać iealnie zwymiarowanego zaworu. Przecięcie się poziomej linii A z liniami ukośnymi wyznacza rzeczywisty spaek ciśnienia la konkretnych zaworów. I tak la zaworu o kvs=0,63m 3 /h spaek ciśnienia wynosi 25 kpa (punkt C): 25 Stą autorytet zaworu wynosi 0, Dla rugiego, większego zaworu o kvs=1m 3 /h, spaek ciśnienia wynosi 9 kpa (punkt D): 9 Stą autorytet zaworu wynosi 0, Z reguły la zaworów 3-rogowych powinno się przyjmować mniejsze zawory (zawór o autorytecie >0,5 poprawia regulację). Jenak takie rozwiązanie powouje znaczny wzrost ciśnienia całkowitego w instalacji, które należy porównać z innymi parametrami np. z wysokością ponoszenia pompy zastosowanej w ukłazie. Iealny autorytet zaworu wynosi 0,5 natomiast o projektowania należy przyjmować wartości z przeziału 0,4 0,7. Przepływ Spaek ciśnienia kpa Buowa Zamykanie Zamykanie A-AB Zamykanie A-AB A AB A AB A AB B B B 2-rogowe 3-rogowe 4-rogowe DEN-SMT/SI VD.B.I5.49 Danfoss 05/2015 5

6 Wymiary h h AMV(E) 130/140 + VZ 2 AMV(E) 130/140 + VZ 3 AMV(E) 130/140 + VZ 4 h c h1 AMV(E) 130/140 + VZ. AMV(E) 13 SU + VZ. Typ zaworu (mm) h h 1 c Masa (mm) AMV(E) 13 SU AMV(E) 130/140 AMV(E) 130/140 VZ 2 / DN 15 G ½ 65 0,38 26,5 VZ 2 / DN 20* G ¾ 77 0,49 - VZ 3 / DN 15 G ½ 65 0, ,5 VZ 3 / DN 20* G ¾ 77 0,50 VZ 4 / DN 15 G ½ ,51 65 VZ 4 / DN 20* G ¾ ,62 * połączenie o zaworów DN 20 - G 1¹/₈ 14 TPI mm (kg) Końcówki o lutowania G Ø Masa mm (kg) ½ ,11 ¾ ,17 Końcówki z gwintem zewnętrznym G R Masa ( ) (mm) (kg) ½ 3 ₈ 23 0,11 ¾ ½ 26 0,17 6 VD.B.I5.49 Danfoss 05/2015 DEN-SMT/SI

7 DEN-SMT/SI VD.B.I5.49 Danfoss 05/2015 7
