System zarządzania, monitoringu oraz sterowania eksploatacją pomp i ujęć głębinowych.

Transkrypt

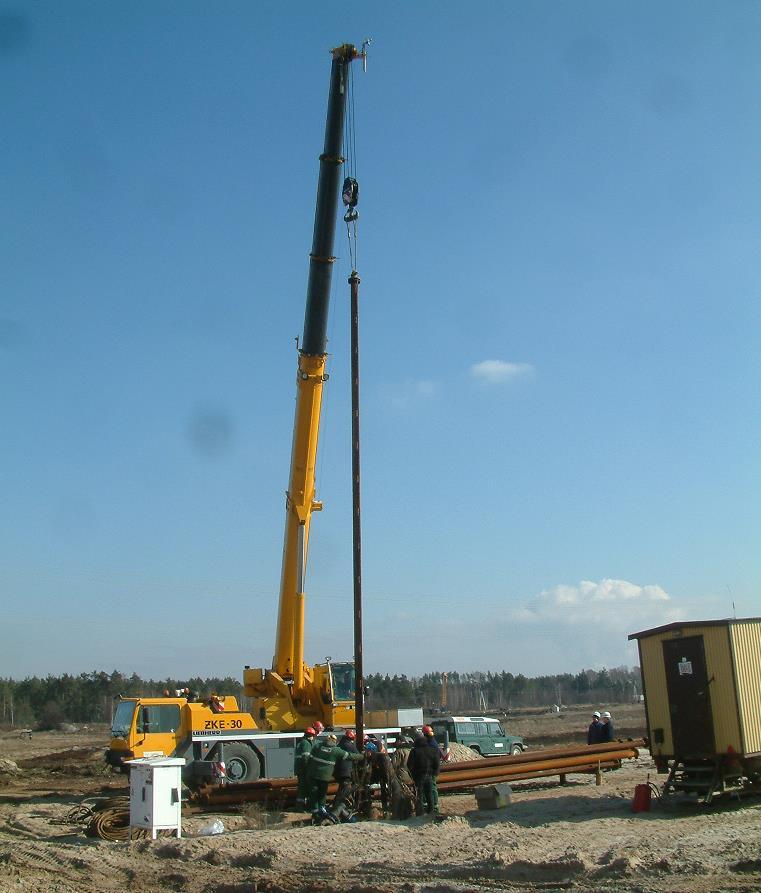

1 System zarządzania, monitoringu oraz sterowania eksploatacją pomp i ujęć głębinowych

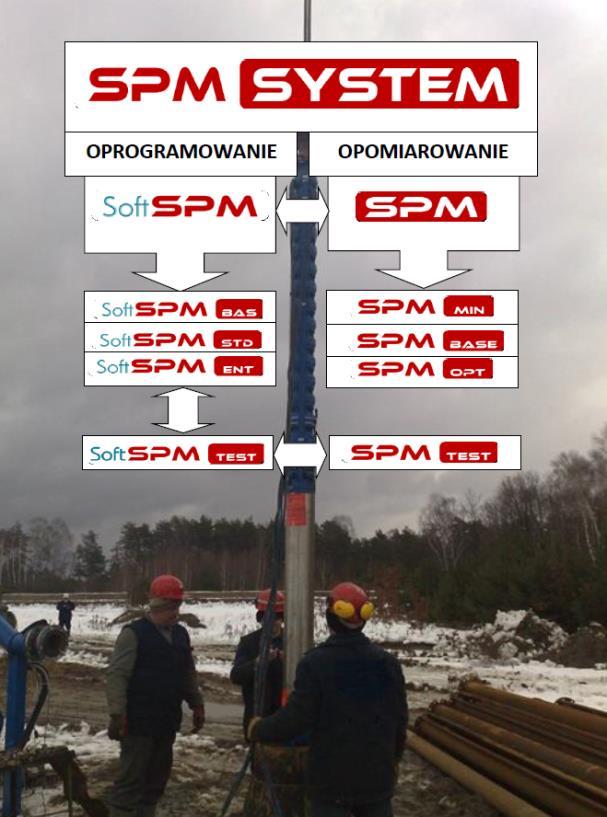

2 POZIOMY OPROGRAMOWANIA I OPOMIAROWANIA Oprogramowanie: SoftSPM BASIC - systemy kilku, kilkunastu, kilkudziesięciu studni. SoftSPM STANDARD - systemy kilkudziesięciu, kilkuset studni. SoftSPM ENTERPRICE - systemy kilkuset, kilku tysięcy studni korporacje. SoftSPM TEST - stacje prób głębinowych agregatów pompowych. Opomiarowanie SPM MIN - minimalny zakres opomiarowania studni. SPM BASE - najczęściej stosowany zakres opomiarowania studni. SPM OPT - rozbudowany, zakres opomiarowania studni. SPM TEST - oprzyrządowanie stacji prób. 2

3 SCHEMAT STRUKTURALNY POZIOMU OPROGRAMOWANIA 3

4 SCHEMAT STRUKTURALNY POZIOMU OPROGRAMOWANIA 4

5 SCHEMAT STRUKTURALNY POZIOMU OPROGRAMOWANIA 5

6 KONSOLA STERUJĄCA OPROGRAMOWANIA 6

7 ARCHITEKTURA I STRUKTURA OPROGRAMOWANIA 7

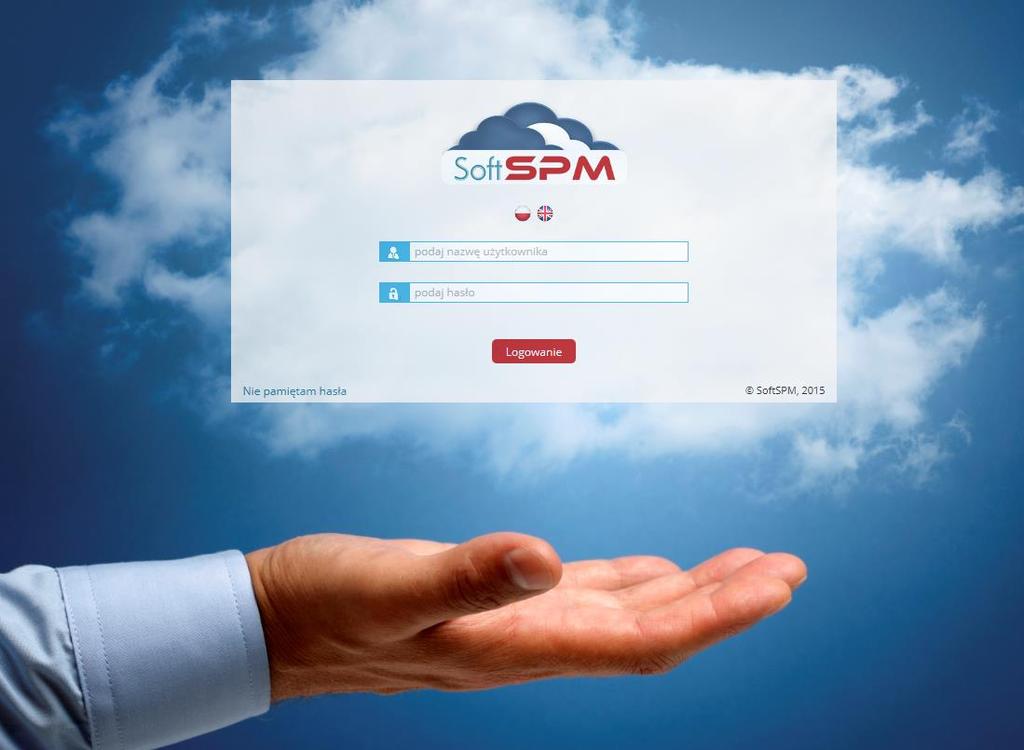

8 CLOUD COMPUTING - CHMURA - Oprogramowanie w zasięgu Twojej ręki. - Dostępne z dowolnego miejsca na świecie. - Bezpieczne i stabilne. - Brak kosztów utrzymania. - Zawsze najnowsza wersja. 8

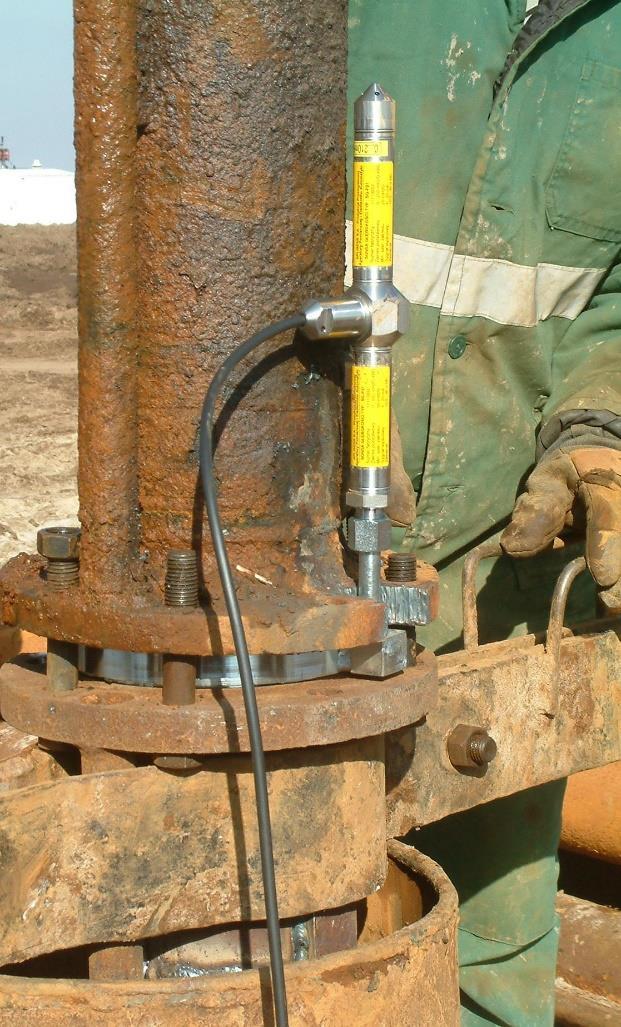

9 ZESTAWY OPRZYRZĄDOWANIA I OPOMIAROWANIA STUDNI Zintegrowana sonda pomiarów ciśnień SGP-21 ( patent UP RP ) 9

10 SCHEMAT BUDOWY ZESTAWU OPOMIAROWANIA W WERSJI MINIMUM Szafa automatyki typu SAZ SPM Sterownik SZ-21 z modemem GSM Zintegrowana sonda pomiarów ciśnień SGP-21 Przetworniki pomiarów ciśnień PC-21 Urządzenie diagnostyki elektronicznej DSP-21 (opcja) 10

11 SCHEMAT BUDOWY ZESTAWU OPOMIAROWANIA W WERSJI BAZOWEJ Szafa automatyki typu SAZ SPM Sterownik SZ-21 z modemem GSM Przepływomierz elektromagnetyczny PEM-1000 Zintegrowana sonda pomiarów ciśnień SGP-21 Przetworniki pomiarów ciśnień PC-21 Przetwornik parametrów elektrycznych zasilania P-41 Urządzenie diagnostyki elektronicznej DSP-21 (opcja) 11

12 SCHEMAT BUDOWY ZESTAWU OPOMIAROWANIA W WERSJI OPTYMALNEJ Szafa automatyki typu SAW SPM Sterownik SIMATIC S z modemem GSM Przepływomierz elektromagnetyczny MAG 5100 Zintegrowana sonda pomiarów ciśnień SGP-21 Przetworniki pomiarów ciśnień PC-21 Przetwornik parametrów elektrycznych zasilania PAC Urządzenie diagnostyki elektronicznej DSP-21 (opcja) Miernik przewodnictwa cieczy ZS (opcja) Miernik temperatury silnika PT-100 (opcja) 12

13 PRZYKŁADOWA STACJA PRÓB GŁĘBINOWYCH AGREGATÓW POMPOWYCH 13

14 OPROGRAMOWANIE SOFTSPM 14

15 EKRAN WIZUALIZACJI AKTUALNEJ PRACY UKŁADU POMPOWEGO WRAZ Z BIEŻĄCYMI OCENAMI EKSPLOATACJI Przykładowe oceny pracy układu pompowego wykonane przez modele matematyczne systemu 15

16 Analiza i wizualizacja rzeczywistego położenia aktualnego punktu pracy pompy głębinowej w odniesieniu do charakterystyki ze stacji prób (patent UP RP) Ocena stopnia odkształcenia charakterystyki H=f(Q) oraz wizualizacja położenia punktu pracy pompy na tle przedziału jej stosowalności 16

17 EKRAN WIZUALIZACJI AKTUALNEJ PRACY UKŁADU POMPOWEGO WRAZ Z BIEŻĄCYMI OCENAMI EKSPLOATACJI Panel sterowania pracą pompy głębinowej i zdalnego sterowania np. armaturą dławiącą, obrotami silnika itp.. 17

18 DANE I PARAMETRY PRACY STUDNI ORAZ UKŁADU POMPOWEGO 18

19 STAN PRACY ZBIORNIKA ORAZ JEGO POWIĄZANIE Z PRACĄ STUDNI W SYSTEMIE 19

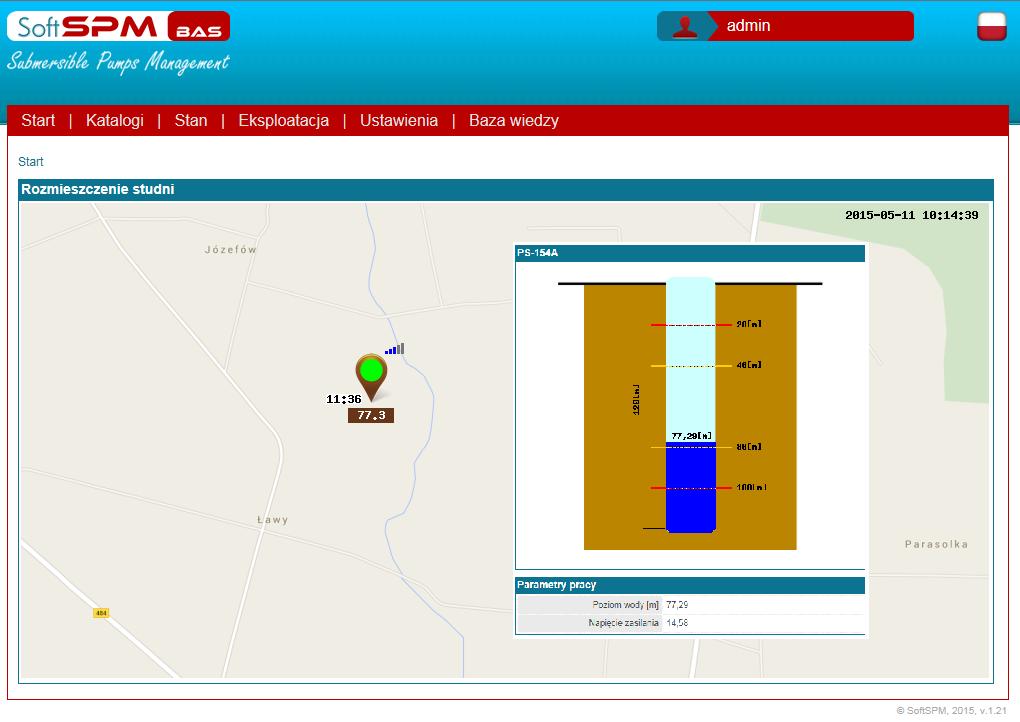

20 WIZUALIZACJA POŁOŻENIA I STANU WYPEŁNIENIA PIEZOMETRU W SYSTEMIE 20

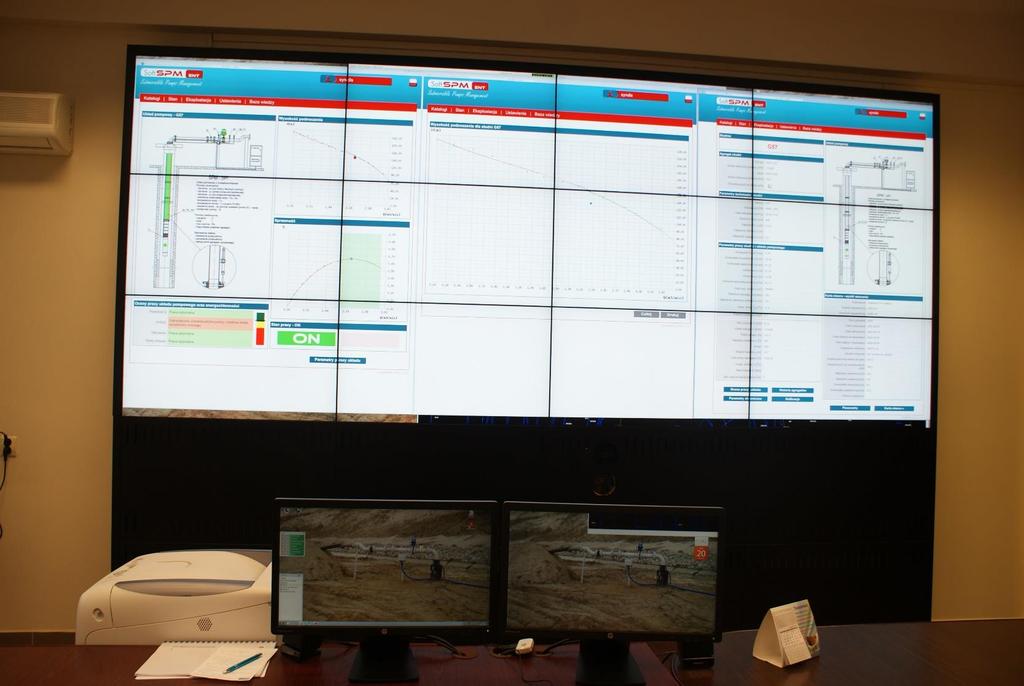

21 STANOWISKO PRACY OPERATORA SYSTEMU - KORPORACJE 21
