CENTRUM ENERGETYCZNO PALIWOWE W GMINIE. Ryszard Mocha

Transkrypt

1 CENTRUM ENERGETYCZNO PALIWOWE W GMINIE Ryszard Mocha

2 ZASOBY ODNAWIALNYCH ŹRÓDEŁ ENERGII W POLSCE. BIOMASA Największe możliwości zwiększenia udziału OZE istnieją w zakresie wykorzystania biomasy. Załącznik I do projektu dyrektywy ramowej dotyczącej promocji wykorzystania odnawialnych źródeł energii : w 2020 roku udział energii odnawialnej w finalnym zużyciu energii w Polsce - 15%

3 MODEL ENERGETYCZNY DLA ŚREDNIEJ WIELKOŚCI GMINY Zaangażowanie gminy w rozwój indywidualnej energetyki Wpływ na realizację Pakietu 3x20: wzrost udziału OZE zmniejszenie emisji CO 2 wzrost wykorzystania biopaliw w transporcie Wielkości charakteryzujące zapotrzebowanie na energię elektryczną, ciepło, paliwa transportowe i gaz ziemny określono na podstawie Gierałtowic w woj. śląskim. Gmina Gierałtowice: mieszkańców, powierzchnia 39 km 2 (3 900 ha): o 71% użytki rolne, o 10% użytki leśne.

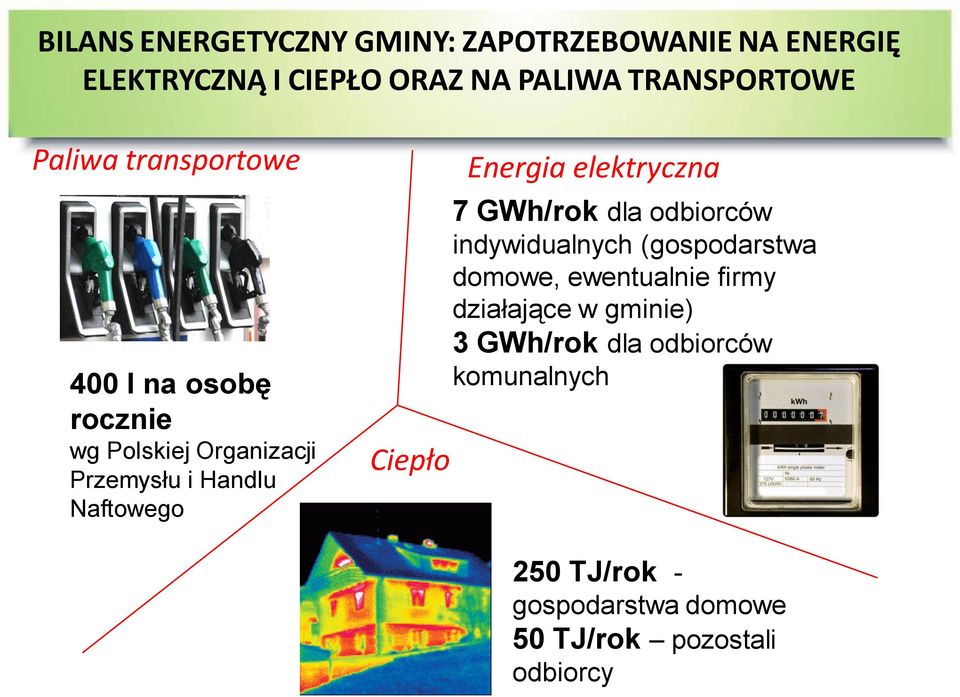

4 BILANS ENERGETYCZNY GMINY: ZAPOTRZEBOWANIE NA ENERGIĘ ELEKTRYCZNĄ I CIEPŁO ORAZ NA PALIWA TRANSPORTOWE Paliwa transportowe 400 l na osobę rocznie wg Polskiej Organizacji Przemysłu i Handlu Naftowego Ciepło Energia elektryczna 7 GWh/rok dla odbiorców indywidualnych (gospodarstwa domowe, ewentualnie firmy działające w gminie) 3 GWh/rok dla odbiorców komunalnych 250 TJ/rok - gospodarstwa domowe 50 TJ/rok pozostali odbiorcy

5 TRADYCYJNY MODEL POKRYCIA ZAPOTRZEBOWANIA ODBIORCÓW W GMINIE NA ENERGIĘ KOOCOWĄ Zapotrzebowanie na energię elektryczną w gminie w całości pokrywane przez energetykę zawodową (z wykorzystaniem sieci przesyłowej i dystrybucyjnej)

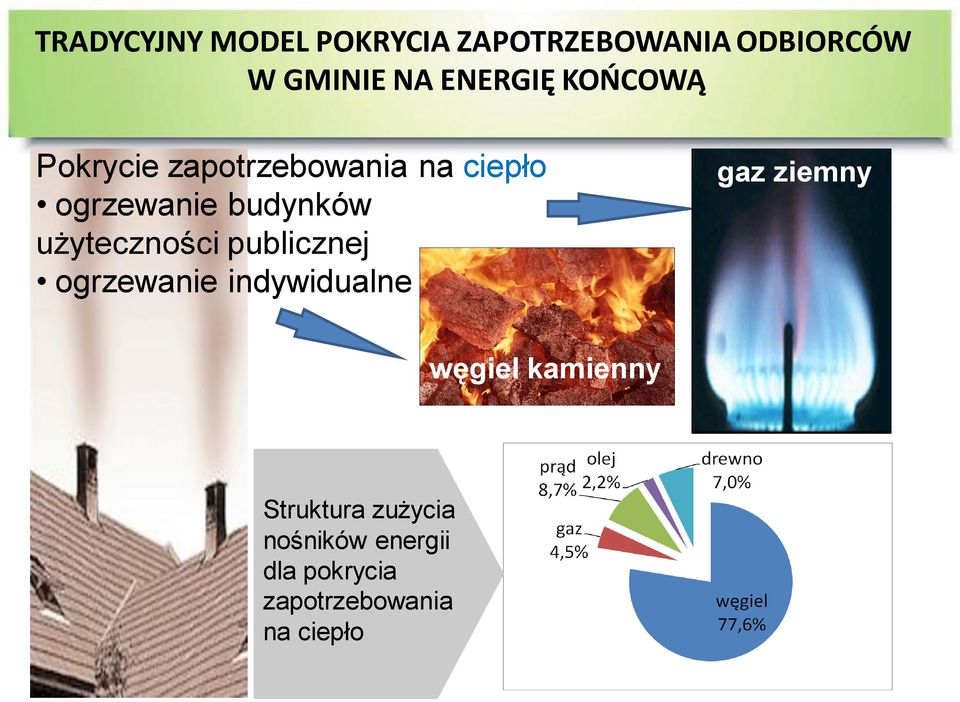

6 TRADYCYJNY MODEL POKRYCIA ZAPOTRZEBOWANIA ODBIORCÓW W GMINIE NA ENERGIĘ KOOCOWĄ Pokrycie zapotrzebowania na ciepło ogrzewanie budynków użyteczności publicznej ogrzewanie indywidualne gaz ziemny węgiel kamienny Struktura zużycia nośników energii dla pokrycia zapotrzebowania na ciepło

7 TRADYCYJNY MODEL POKRYCIA ZAPOTRZEBOWANIA ODBIORCÓW W GMINIE NA ENERGIĘ KOOCOWĄ Pokrycie zapotrzebowania na paliwa transportowe wyłącznie ze źródeł zewnętrznych Struktura zużycia paliw transportowych

8 BIOMASA, STANOWIĄCA WŁASNE ZASOBY GMINY ROLNICZEJ, SPOSOBEM NA POPRAWĘ GMINNEGO BEZPIECZEOSTWA ENERGETYCZNEGO W ŚWIETLE USTAWY O ZARZĄDZANIU KRYZYSOWYM Plan reagowania kryzysowego Bezpieczeństwo energetyczne krótkoterminowe rolnictwo energetyczne krok w stronę samowystarczalności energetycznej wzrost bezpieczeństwa energetycznego

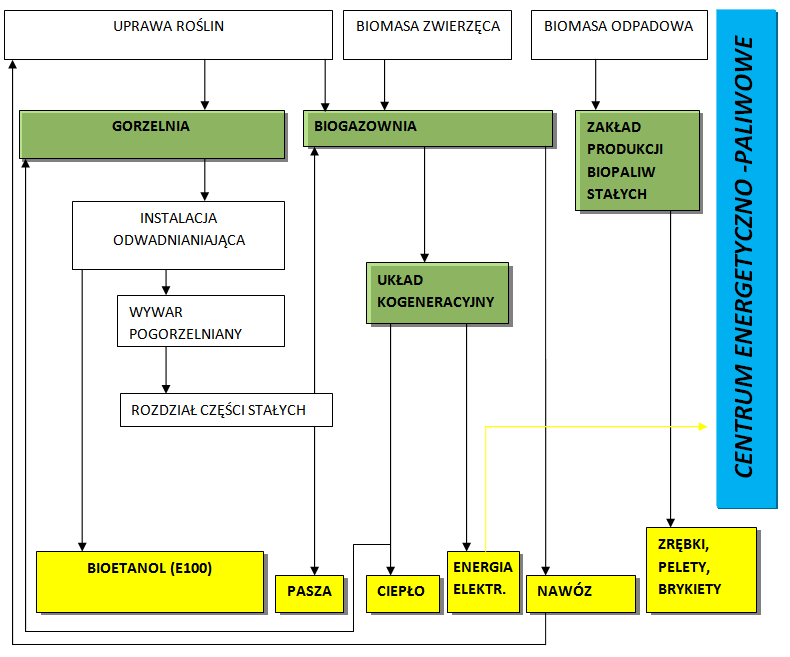

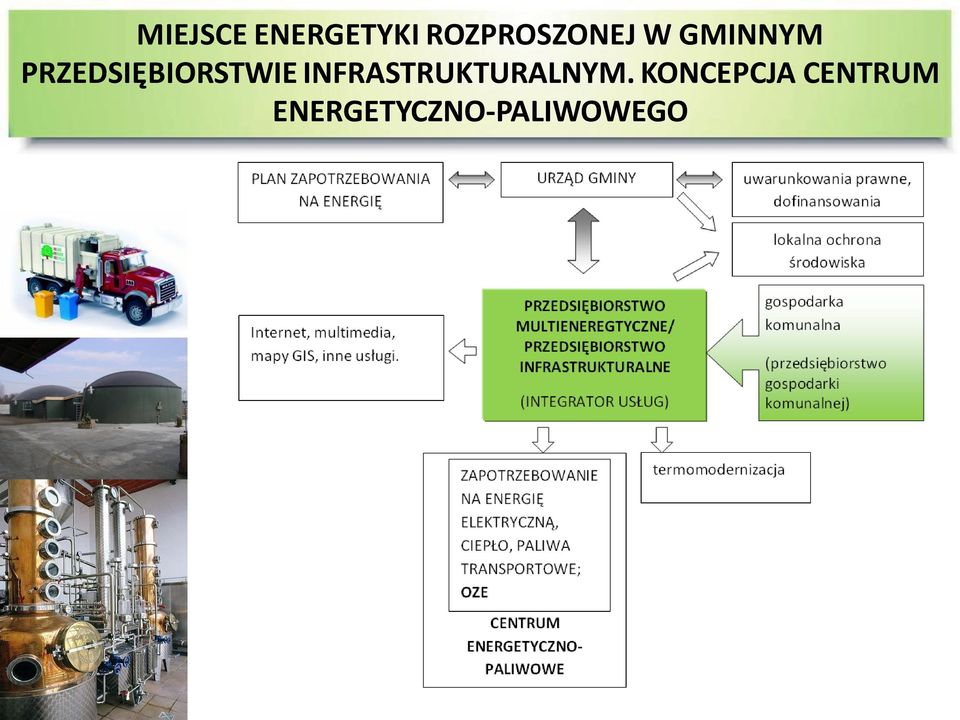

9 MIEJSCE ENERGETYKI ROZPROSZONEJ W GMINNYM PRZEDSIĘBIORSTWIE INFRASTRUKTURALNYM. KONCEPCJA CENTRUM ENERGETYCZNO-PALIWOWEGO

10 MIEJSCE ENERGETYKI ROZPROSZONEJ W GMINNYM PRZEDSIĘBIORSTWIE INFRASTRUKTURALNYM. KONCEPCJA CENTRUM ENERGETYCZNO-PALIWOWEGO

11 PODAŻOWA STREFA ENERGETYCZNA GMINY. AREAŁ DO WYKORZYSTANIA ENERGETYCZNEGO W PLANOWANIU PRZESTRZENNYM ZAGOSPODAROWANIU GMINY Strefa energetyczna 500 ha Biogazownia z układem kogeneracyjnym o mocy 750 kw el PRODUKCJA BIOMETANU kukurydza (wytłoki z gorzelni) Powierzchnia Ilo CH 4, m 3 /rok upraw, ha (ze źródeł własnych gminy - z wytłoków z 300 ha upraw m 3 /rok) kukurydza Ilość sztuk, DS bydło (gnojowica) trzoda chlewna(gnojowica) suma

12 POKRYCIE ZAPOTRZEBOWANIA NA ENERGIĘ ELEKTRYCZNĄ ORAZ CIEPŁO Ciepło 27,38 TJ Energia elektryczna 5,9 GWh 12,06 TJ pochodzi z własnych substratów gminy (co stanowi 24% zapotrzebowania odbiorów komunalnych) 4,2 GWh pochodzi z własnych substratów gminy (co stanowi 42 % całkowitego zapotrzebowania w gminie)

13 UPROSZCZONA ANALIZA EKONOMICZNA DLA CENTRUM PALIWOWO-ENERGETYCZNEGO Uproszczona analiza ekonomiczna dla centrum paliwowo-energetycznego nie uwzględniono amortyzacji gorzelni; zapotrzebowanie własne biogazowni na energię elektryczną i ciepło przyjęto w wysokości 8%; potrzeby własne gorzelni i instalacji odwadniania uwzględniono w kosztach produkcji bioetanolu NPV CF n t t t 1 (1 r) I 0 Wariant I koszty inwestycyjne ponoszone są ze środków własnych (50%) oraz z kredytu (50%) NPV = 21,49 mln zł, IRR =11,8% n t 1 CFt (1 IRR ) t I 0 0 Wariant II koszty inwestycyjne są w połowie dofinansowywane (środki krajowe, unijne) NPV = 25,18 mln zł, IRR = 22,3%

14 MAŁA WYTWÓRNIA BIOPALIWA STAŁEGO UKIERUNKOWANA NA OCHRONĘ ŚRODOWISKA, CZYLI NA BIOMASĘ ODPADOWĄ Zasoby biomasy odpadowej 6320 m 3 przy gęstości 800 kg/m ton rocznie, po wyschnięciu 3370 ton rocznie 2/3 początkowej wilgotnej masy Roczna produkcja: brykieciarnia (wydajność 800 kg/h) ton brykietów. dwie peleciarki (wydajność 800 kg/h) ton peletów, pozostała część biomasy odpadowej 298 ton w postaci zrębków. Całkowita produkcja pokrywa zapotrzebowanie na 51,2 TJ, czyli 20,5% zapotrzebowania cieplnego gospodarstw domowych. (ogólna wartość opałowa biomasy odpadowej 19 MJ/kg, kotły o sprawności 80%)

15 BIOMASOWE ŹRÓDŁA KOGENERACYJNE I KOTŁOWNIE NA RYNKU ENERGII ODNAWIALNEJ ORAZ NA RYNKU ENERGII SKOJARZONEJ

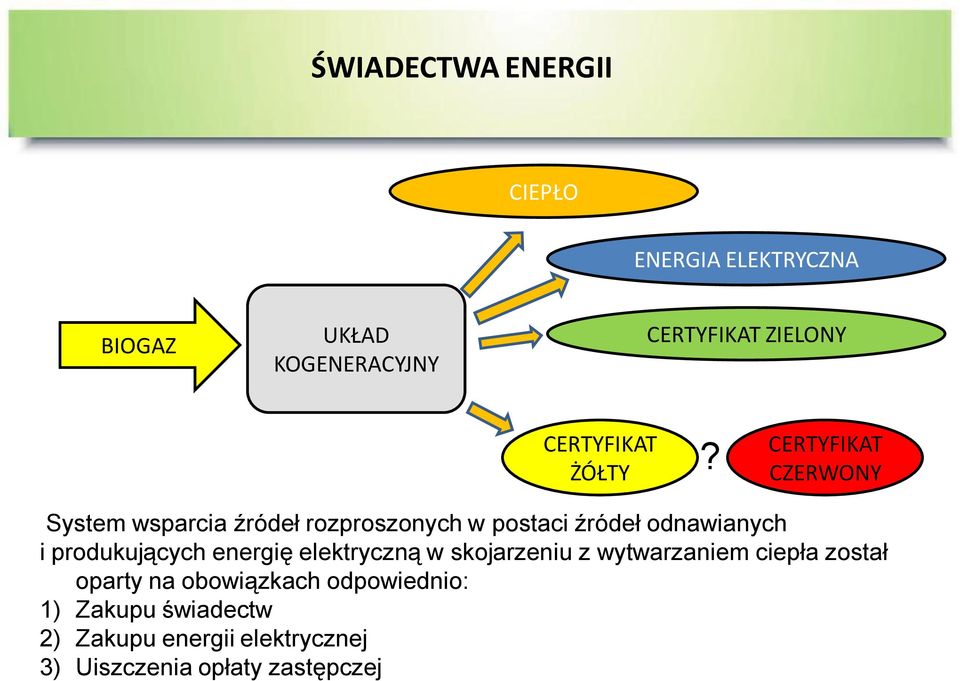

16 ŚWIADECTWA ENERGII CIEPŁO ENERGIA ELEKTRYCZNA BIOGAZ UKŁAD KOGENERACYJNY CERTYFIKAT ZIELONY CERTYFIKAT ŻÓŁTY? CERTYFIKAT CZERWONY System wsparcia źródeł rozproszonych w postaci źródeł odnawianych i produkujących energię elektryczną w skojarzeniu z wytwarzaniem ciepła został oparty na obowiązkach odpowiednio: 1) Zakupu świadectw 2) Zakupu energii elektrycznej 3) Uiszczenia opłaty zastępczej

17 INNOWACYJNA ENERGETYKA. ROLNICTWO ENERGETYCZNE rozwój biopaliw drugiej generacji, utylizacja odpadów produkcji rolnej, przetwórstwa rolo-spożywczego redukcja emisji CO 2 w produkcji energii elektrycznej wykorzystanie do produkcji biogazu substratów pochodzenia zwierzęcego, zmniejszenie emisji CH 4 związanej z hodowlą zwierząt Jedna DS (Duża Sztuka zwierzę o wadze 500 kg) produkuje rocznie 215 kg CH 4 rocznie 1 kg CH 4 to ekwiwalent 35 kg CO 2 Wg danych Biogas Fachverband e.v. zainstalowana 1 kw el pozwala uniknąć emisji 7 ton CO 2.

18 ZEROWA EMISJA Z BIOMASY Emisje [Mg/MJ] Olej opałowy Gaz ziemny Węgiel Granulat CO EMISJA ZEROWA CO SO NO x Pyły

19 Cena [zł/m3] MIEJSCE BIOPALIW W SYSTEMIE AKCYZOWYM Kalkulacja cen ON, B100, B20, B5, E-85, PB Cena Bioetanolu Benzyna PB Inne 3000 Cena estru Akcyza Opłata paliwowa VAT 22% Cena ON 0 ON B100 B20 E-85 PB-95 Zwolnienie z akcyzy = ulga dla bioetanolu 1,56 zł/l

20 PODSUMOWANIE Korzyści dla gminy Innowacyjna energetyka rozproszona oparta na biomasie motorem napędowym rozwoju gminy Dywersyfikacja źródeł energii Kontrola i wpływ na proekologiczny rozwój gminy Utworzenie miejsc pracy w gminie Nowy bilans eksport import 5,44 GWh el = 2,07 mln PLN 12,06 TJ = 0,36 mln PLN 13,83 mln PLN pozostaje w gminie 5 mln l bioetanolu = 11,4 mln PLN

21 PODSUMOWANIE Wsparcie polityki energetycznej UE i Polski Nowe źródła energii elektrycznej, ciepła i paliw transportowych Sprostanie wymogom ochrony środowiska Wkład w zapewnienie bezpieczeństwa energetycznego
