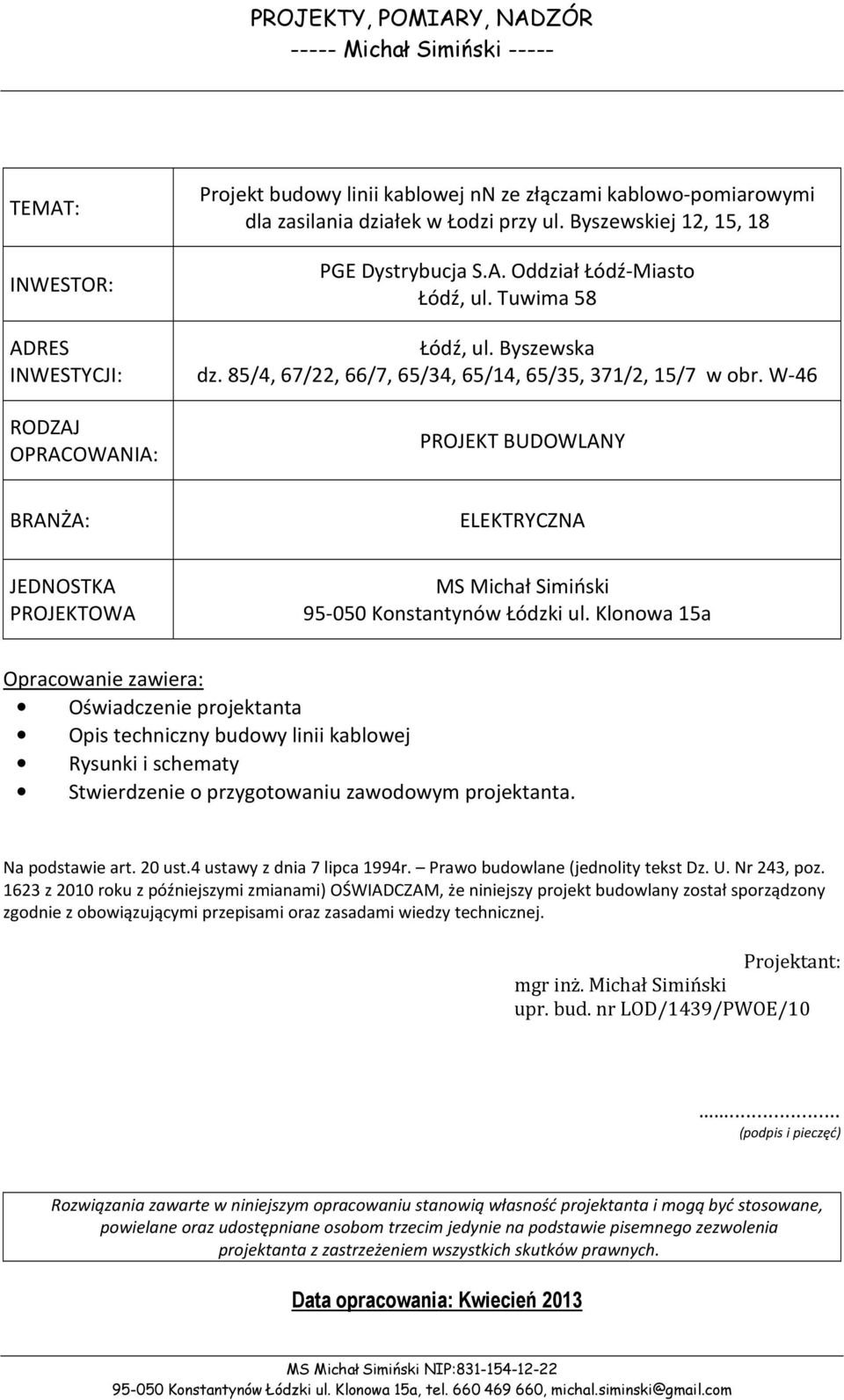

1 PROJEKTY, POMIARY, ADZÓR Michał Simiński TEMAT: IWESTOR: ADRES IWESTYCJI: RODZAJ OPRACOWAIA: Projekt budowy linii kablowej n ze złączami kablowo-pomiarowymi dla zasilania działek w Łodzi przy ul. Byszewskiej 12, 15, 18 PGE Dystrybucja S.A. Oddział Łódź-Miasto Łódź, ul. Tuwima 58 Łódź, ul. Byszewska dz. 85/, 67/22, 66/7, 65/, 65/1, 65/5, 71/2, 15/7 w obr. W-6 PROJEKT BUDOWLAY BRAŻA: ELEKTRYCZA JEDOSTKA PROJEKTOWA MS Michał Simiński Konstantynów Łódzki ul. Klonowa 15a Opracowanie zawiera: Oświadczenie projektanta Opis techniczny budowy linii kablowej Rysunki i schematy Stwierdzenie o przygotowaniu zawodowym projektanta. a podstawie art. 20 ust. ustawy z dnia 7 lipca 199r. Prawo budowlane (jednolity tekst Dz. U. r 2, poz. 162 z 2010 roku z późniejszymi zmianami) OŚWIADCZAM, że niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Michał Simiński upr. bud. nr LOD/19/PWOE/10... (podpis i pieczęć) Rozwiązania zawarte w niniejszym opracowaniu stanowią własność projektanta i mogą być stosowane, powielane oraz udostępniane osobom trzecim jedynie na podstawie pisemnego zezwolenia projektanta z zastrzeżeniem wszystkich skutków prawnych. Data opracowania: Kwiecień 201 MS Michał Simiński IP: Konstantynów Łódzki ul. Klonowa 15a, tel , michal.siminski@gmail.com

2 Spis treści 1.0. Opis zagospodarowania terenu 2.0. Dane ogólne 2.1. Podstawa opracowania 2.2. Przedmiot i zakres opracowania 2.. Przepisy i normy związane.0. Opis techniczny.1. Informacje ogólne.2. Stan istniejący.. Stan projektowany.. Prace przy układaniu i podłączaniu kabli n.5. Prace kontrolno-pomiarowe.6. Uwagi końcowe.7. Zestawienie materiałów.8. Harmonogram prac Spis rysunków rys.1 - Zagospodarowanie terenu Trasa projektowanych linii kablowych n rys.2 - Schemat ideowy zasilania. rys. - Widoki złącz kablowych Załączniki Decyzja lokalizacji inwestycji celu publicznego Warunki przyłączenia, Umowa przyłączenia, Zgody i uzgodnienia, Uprawnienia budowlane. Przynależność do ŁOIIB MS Michał Simiński IP: Konstantynów Łódzki ul. Klonowa 15a, tel , michal.siminski@gmail.com

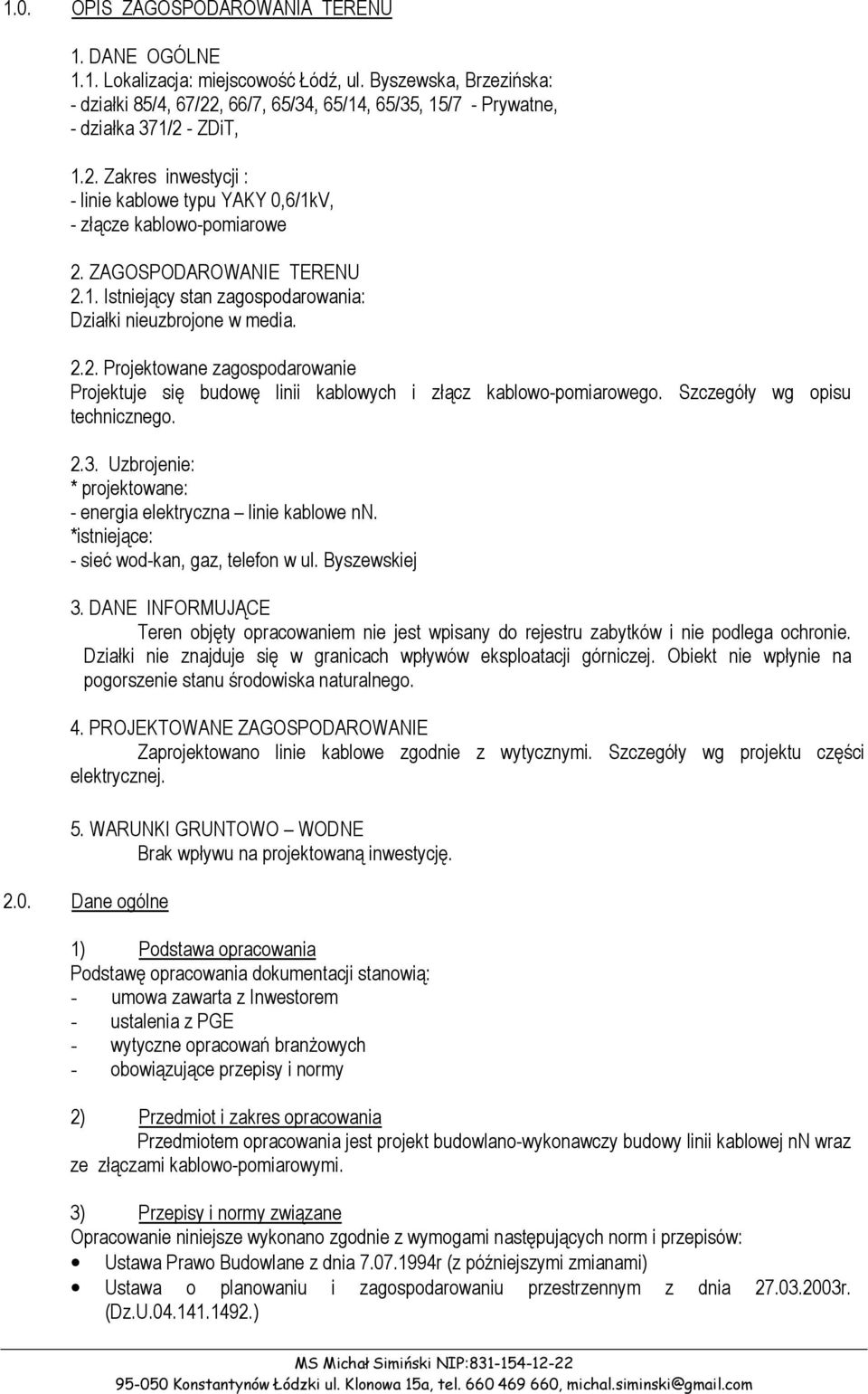

3 1.0. OPIS ZAGOSPODAROWAIA TEREU 1. DAE OGÓLE 1.1. Lokalizacja: miejscowość Łódź, ul. Byszewska, Brzezińska: - działki 85/, 67/22, 66/7, 65/, 65/1, 65/5, 15/7 - Prywatne, - działka 71/2 - ZDiT, 1.2. Zakres inwestycji : - linie kablowe typu YAKY 0,6/1kV, - złącze kablowo-pomiarowe 2. ZAGOSPODAROWAIE TEREU 2.1. Istniejący stan zagospodarowania: Działki nieuzbrojone w media Projektowane zagospodarowanie Projektuje się budowę linii kablowych i złącz kablowo-pomiarowego. Szczegóły wg opisu technicznego. 2.. Uzbrojenie: * projektowane: - energia elektryczna linie kablowe n. *istniejące: - sieć wod-kan, gaz, telefon w ul. Byszewskiej. DAE IFORMUJĄCE Teren objęty opracowaniem nie jest wpisany do rejestru zabytków i nie podlega ochronie. Działki nie znajduje się w granicach wpływów eksploatacji górniczej. Obiekt nie wpłynie na pogorszenie stanu środowiska naturalnego.. PROJEKTOWAE ZAGOSPODAROWAIE Zaprojektowano linie kablowe zgodnie z wytycznymi. Szczegóły wg projektu części elektrycznej. 5. WARUKI GRUTOWO WODE Brak wpływu na projektowaną inwestycję Dane ogólne 1) Podstawa opracowania Podstawę opracowania dokumentacji stanowią: - umowa zawarta z Inwestorem - ustalenia z PGE - wytyczne opracowań branżowych - obowiązujące przepisy i normy 2) Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlano-wykonawczy budowy linii kablowej n wraz ze złączami kablowo-pomiarowymi. ) Przepisy i normy związane Opracowanie niniejsze wykonano zgodnie z wymogami następujących norm i przepisów: Ustawa Prawo Budowlane z dnia r (z późniejszymi zmianami) Ustawa o planowaniu i zagospodarowaniu przestrzennym z dnia r. (Dz.U ) MS Michał Simiński IP: Konstantynów Łódzki ul. Klonowa 15a, tel , michal.siminski@gmail.com

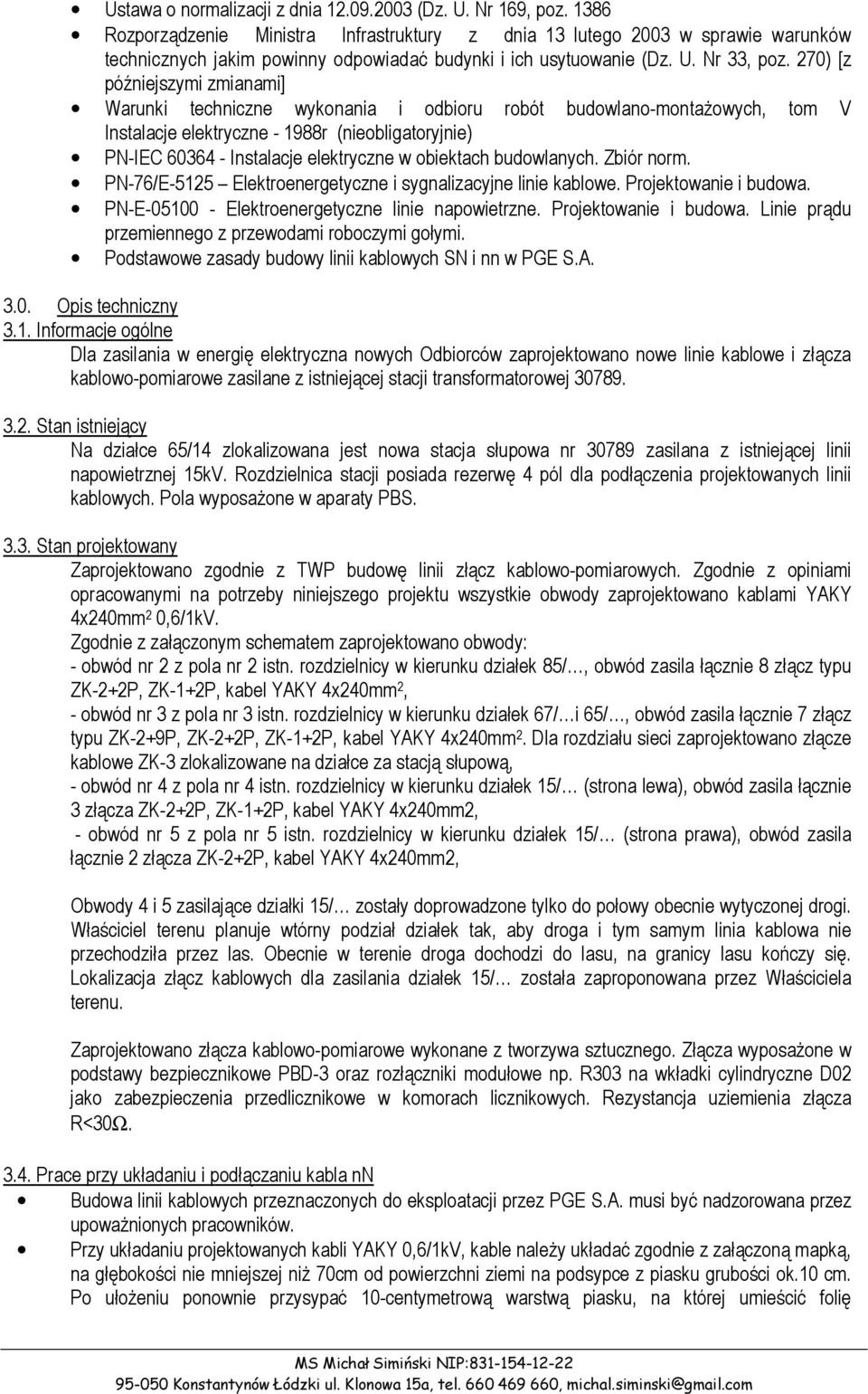

4 Ustawa o normalizacji z dnia (Dz. U. r 169, poz. 186 Rozporządzenie Ministra Infrastruktury z dnia 1 lutego 200 w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. r, poz. 270) [z późniejszymi zmianami] Warunki techniczne wykonania i odbioru robót budowlano-montażowych, tom V Instalacje elektryczne r (nieobligatoryjnie) P-IEC Instalacje elektryczne w obiektach budowlanych. Zbiór norm. P-76/E-5125 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. P-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami roboczymi gołymi. Podstawowe zasady budowy linii kablowych S i nn w PGE S.A..0. Opis techniczny.1. Informacje ogólne Dla zasilania w energię elektryczna nowych Odbiorców zaprojektowano nowe linie kablowe i złącza kablowo-pomiarowe zasilane z istniejącej stacji transformatorowej Stan istniejący a działce 65/1 zlokalizowana jest nowa stacja słupowa nr 0789 zasilana z istniejącej linii napowietrznej 15kV. Rozdzielnica stacji posiada rezerwę pól dla podłączenia projektowanych linii kablowych. Pola wyposażone w aparaty PBS... Stan projektowany Zaprojektowano zgodnie z TWP budowę linii złącz kablowo-pomiarowych. Zgodnie z opiniami opracowanymi na potrzeby niniejszego projektu wszystkie obwody zaprojektowano kablami YAKY x20mm 2 0,6/1kV. Zgodnie z załączonym schematem zaprojektowano obwody: - obwód nr 2 z pola nr 2 istn. rozdzielnicy w kierunku działek 85/, obwód zasila łącznie 8 złącz typu, ZK-1+2P, kabel YAKY x20mm 2, - obwód nr z pola nr istn. rozdzielnicy w kierunku działek 67/ i 65/, obwód zasila łącznie 7 złącz typu ZK-2+9P,, ZK-1+2P, kabel YAKY x20mm 2. Dla rozdziału sieci zaprojektowano złącze kablowe ZK- zlokalizowane na działce za stacją słupową, - obwód nr z pola nr istn. rozdzielnicy w kierunku działek 15/ (strona lewa), obwód zasila łącznie złącza, ZK-1+2P, kabel YAKY x20mm2, - obwód nr 5 z pola nr 5 istn. rozdzielnicy w kierunku działek 15/ (strona prawa), obwód zasila łącznie 2 złącza, kabel YAKY x20mm2, Obwody i 5 zasilające działki 15/ zostały doprowadzone tylko do połowy obecnie wytyczonej drogi. Właściciel terenu planuje wtórny podział działek tak, aby droga i tym samym linia kablowa nie przechodziła przez las. Obecnie w terenie droga dochodzi do lasu, na granicy lasu kończy się. Lokalizacja złącz kablowych dla zasilania działek 15/ została zaproponowana przez Właściciela terenu. Zaprojektowano złącza kablowo-pomiarowe wykonane z tworzywa sztucznego. Złącza wyposażone w podstawy bezpiecznikowe PBD- oraz rozłączniki modułowe np. R0 na wkładki cylindryczne jako zabezpieczenia przedlicznikowe w komorach licznikowych. Rezystancja uziemienia złącza R<0Ω... Prace przy układaniu i podłączaniu kabla n Budowa linii kablowych przeznaczonych do eksploatacji przez PGE S.A. musi być nadzorowana przez upoważnionych pracowników. Przy układaniu projektowanych kabli YAKY 0,6/1kV, kable należy układać zgodnie z załączoną mapką, na głębokości nie mniejszej niż 70cm od powierzchni ziemi na podsypce z piasku grubości ok.10 cm. Po ułożeniu ponownie przysypać 10-centymetrową warstwą piasku, na której umieścić folię MS Michał Simiński IP: Konstantynów Łódzki ul. Klonowa 15a, tel , michal.siminski@gmail.com

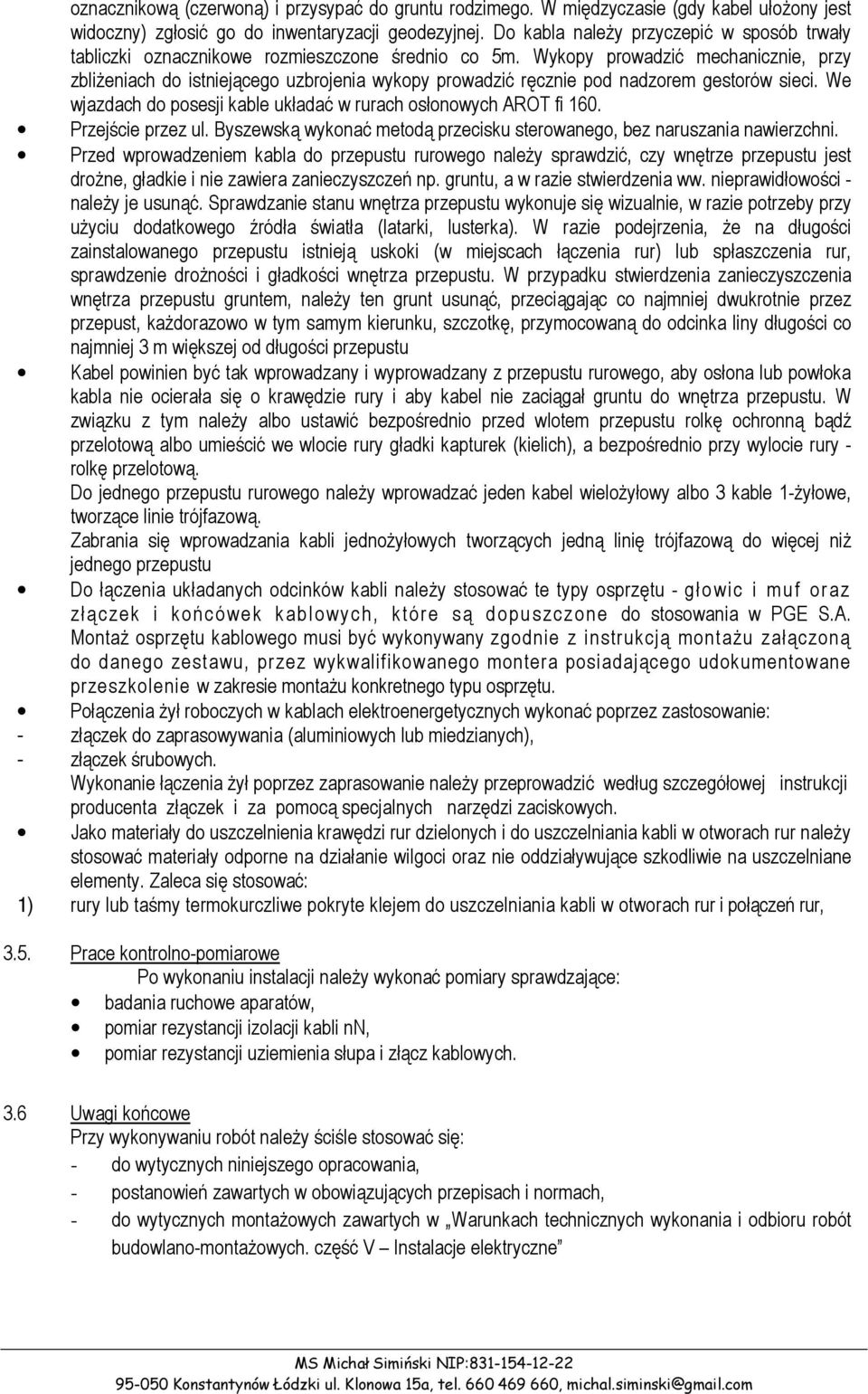

5 oznacznikową (czerwoną) i przysypać do gruntu rodzimego. W międzyczasie (gdy kabel ułożony jest widoczny) zgłosić go do inwentaryzacji geodezyjnej. Do kabla należy przyczepić w sposób trwały tabliczki oznacznikowe rozmieszczone średnio co 5m. Wykopy prowadzić mechanicznie, przy zbliżeniach do istniejącego uzbrojenia wykopy prowadzić ręcznie pod nadzorem gestorów sieci. We wjazdach do posesji kable układać w rurach osłonowych AROT fi 160. Przejście przez ul. Byszewską wykonać metodą przecisku sterowanego, bez naruszania nawierzchni. Przed wprowadzeniem kabla do przepustu rurowego należy sprawdzić, czy wnętrze przepustu jest drożne, gładkie i nie zawiera zanieczyszczeń np. gruntu, a w razie stwierdzenia ww. nieprawidłowości - należy je usunąć. Sprawdzanie stanu wnętrza przepustu wykonuje się wizualnie, w razie potrzeby przy użyciu dodatkowego źródła światła (latarki, lusterka). W razie podejrzenia, że na długości zainstalowanego przepustu istnieją uskoki (w miejscach łączenia rur) lub spłaszczenia rur, sprawdzenie drożności i gładkości wnętrza przepustu. W przypadku stwierdzenia zanieczyszczenia wnętrza przepustu gruntem, należy ten grunt usunąć, przeciągając co najmniej dwukrotnie przez przepust, każdorazowo w tym samym kierunku, szczotkę, przymocowaną do odcinka liny długości co najmniej m większej od długości przepustu Kabel powinien być tak wprowadzany i wyprowadzany z przepustu rurowego, aby osłona lub powłoka kabla nie ocierała się o krawędzie rury i aby kabel nie zaciągał gruntu do wnętrza przepustu. W związku z tym należy albo ustawić bezpośrednio przed wlotem przepustu rolkę ochronną bądź przelotową albo umieścić we wlocie rury gładki kapturek (kielich), a bezpośrednio przy wylocie rury - rolkę przelotową. Do jednego przepustu rurowego należy wprowadzać jeden kabel wielożyłowy albo kable 1-żyłowe, tworzące linie trójfazową. Zabrania się wprowadzania kabli jednożyłowych tworzących jedną linię trójfazową do więcej niż jednego przepustu Do łączenia układanych odcinków kabli należy stosować te typy osprzętu - głowic i muf oraz złączek i końcówek kablowych, które są dopuszczone do stosowania w PGE S.A. Montaż osprzętu kablowego musi być wykonywany zgodnie z instrukcją montażu załączoną do danego zestawu, przez wykwalifikowanego montera posiadającego udokumentowane przeszkolenie w zakresie montażu konkretnego typu osprzętu. Połączenia żył roboczych w kablach elektroenergetycznych wykonać poprzez zastosowanie: - złączek do zaprasowywania (aluminiowych lub miedzianych), - złączek śrubowych. Wykonanie łączenia żył poprzez zaprasowanie należy przeprowadzić według szczegółowej instrukcji producenta złączek i za pomocą specjalnych narzędzi zaciskowych. Jako materiały do uszczelnienia krawędzi rur dzielonych i do uszczelniania kabli w otworach rur należy stosować materiały odporne na działanie wilgoci oraz nie oddziaływujące szkodliwie na uszczelniane elementy. Zaleca się stosować: 1) rury lub taśmy termokurczliwe pokryte klejem do uszczelniania kabli w otworach rur i połączeń rur,.5. Prace kontrolno-pomiarowe Po wykonaniu instalacji należy wykonać pomiary sprawdzające: badania ruchowe aparatów, pomiar rezystancji izolacji kabli n, pomiar rezystancji uziemienia słupa i złącz kablowych..6 Uwagi końcowe Przy wykonywaniu robót należy ściśle stosować się: - do wytycznych niniejszego opracowania, - postanowień zawartych w obowiązujących przepisach i normach, - do wytycznych montażowych zawartych w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych. część V Instalacje elektryczne MS Michał Simiński IP: Konstantynów Łódzki ul. Klonowa 15a, tel , michal.siminski@gmail.com

6 .7 Zestawienie materiałów Kabel YAKY x20mm 2 0,6/1kV Kabel YAKY x5mm 2 0,6/1kV Złącze ZK-1+2P Złącze ZK-2+9P Złącze Złącze ZK-+2P Złącze ZK- Rura osłonowa AROT fi 160 Przecisk sterowany SRS fi 160 Piasek 18mb 86mb 5kpl 1kpl 11kpl kpl 1kpl 0mb 0mb wg potrzeb.8 Harmonogram prac 1. Wykonanie wykopów pod projektowaną linie kablową 2. Ułożenie kabla. Montaż i podłączenie złącz kablowo-pomiarowych. Pomiary odbiorcze 5. Uporządkowanie terenu mgr inż. Michał Simiński MS Michał Simiński IP: Konstantynów Łódzki ul. Klonowa 15a, tel , michal.siminski@gmail.com

7 TEMAT: IWESTOR: ADRES IWESTYCJI: RODZAJ OPRACOWAIA: Projekt budowy linii kablowej n ze złączami kablowo-pomiarowymi dla zasilania działek w Łodzi przy ul. Byszewskiej 12, 15, 18 PGE Dystrybucja S.A. Oddział Łódź-Miasto Łódź, ul. Tuwima 58 Łódź, ul. Byszewska dz. 85/, 67/22, 66/7, 65/, 65/1, 65/5, 71/2, 15/7 w obr. W-6 IFORMACJA BIOZ BRAŻA: ELEKTRYCZA JEDOSTKA PROJEKTOWA MS Michał Simiński Konstantynów Łódzki ul. Klonowa 15a Opracowanie zawiera: informacja BIOZ Projektant: mgr inż. Michał Simiński upr. bud. nr LOD/19/PWOE/10... (podpis i pieczęć) Rozwiązania zawarte w niniejszym opracowaniu stanowią własność projektanta i mogą być stosowane, powielane oraz udostępniane osobom trzecim jedynie na podstawie pisemnego zezwolenia projektanta z zastrzeżeniem wszystkich skutków prawnych. Data opracowania: Kwiecień 201 MS Michał Simiński IP: Konstantynów Łódzki ul. Klonowa 15a, tel , michal.siminski@gmail.com

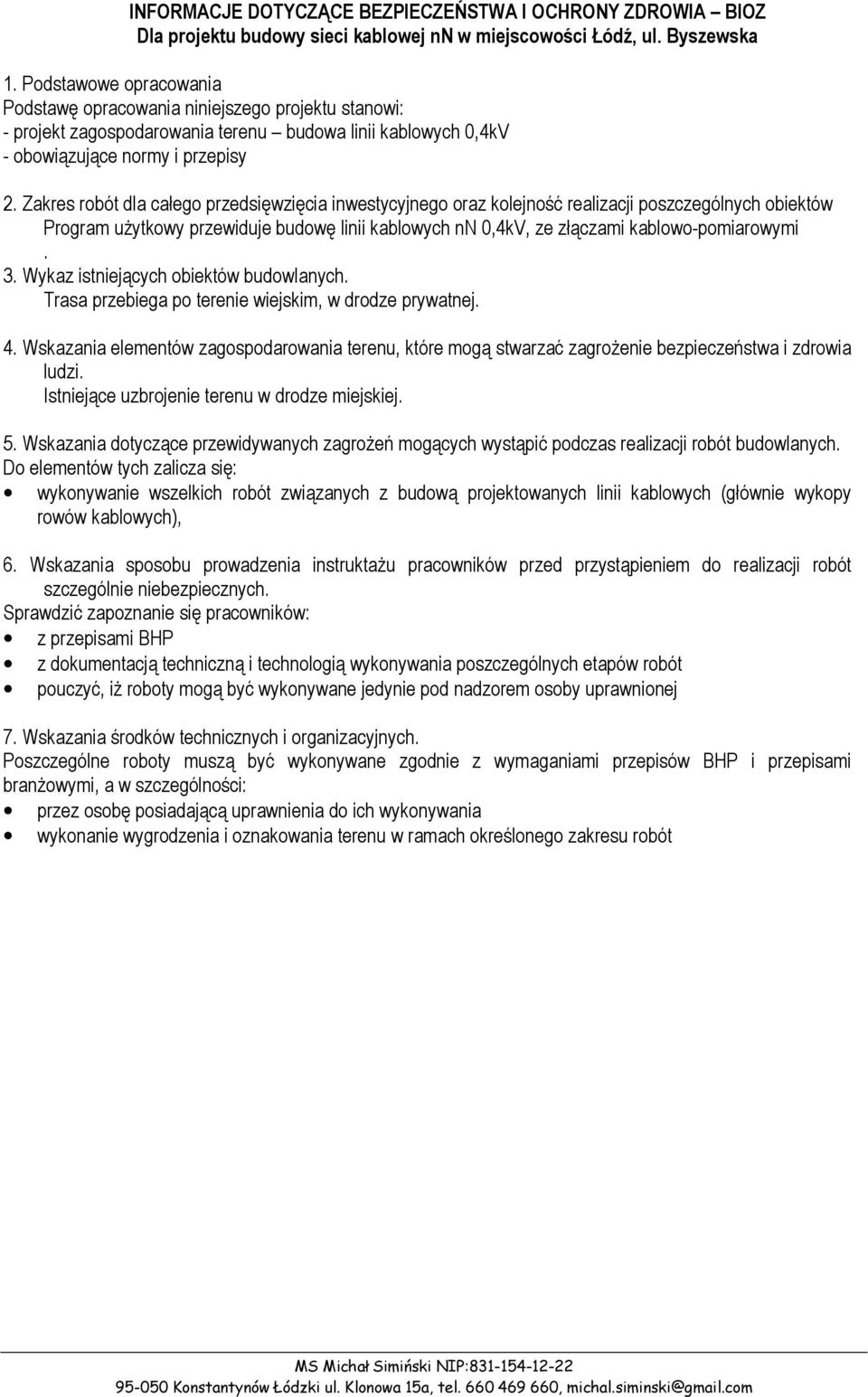

8 IFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA I OCHROY ZDROWIA BIOZ Dla projektu budowy sieci kablowej n w miejscowości Łódź, ul. Byszewska 1. Podstawowe opracowania Podstawę opracowania niniejszego projektu stanowi: - projekt zagospodarowania terenu budowa linii kablowych 0,kV - obowiązujące normy i przepisy 2. Zakres robót dla całego przedsięwzięcia inwestycyjnego oraz kolejność realizacji poszczególnych obiektów Program użytkowy przewiduje budowę linii kablowych n 0,kV, ze złączami kablowo-pomiarowymi.. Wykaz istniejących obiektów budowlanych. Trasa przebiega po terenie wiejskim, w drodze prywatnej.. Wskazania elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Istniejące uzbrojenie terenu w drodze miejskiej. 5. Wskazania dotyczące przewidywanych zagrożeń mogących wystąpić podczas realizacji robót budowlanych. Do elementów tych zalicza się: wykonywanie wszelkich robót związanych z budową projektowanych linii kablowych (głównie wykopy rowów kablowych), 6. Wskazania sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Sprawdzić zapoznanie się pracowników: z przepisami BHP z dokumentacją techniczną i technologią wykonywania poszczególnych etapów robót pouczyć, iż roboty mogą być wykonywane jedynie pod nadzorem osoby uprawnionej 7. Wskazania środków technicznych i organizacyjnych. Poszczególne roboty muszą być wykonywane zgodnie z wymaganiami przepisów BHP i przepisami branżowymi, a w szczególności: przez osobę posiadającą uprawnienia do ich wykonywania wykonanie wygrodzenia i oznakowania terenu w ramach określonego zakresu robót MS Michał Simiński IP: Konstantynów Łódzki ul. Klonowa 15a, tel , michal.siminski@gmail.com

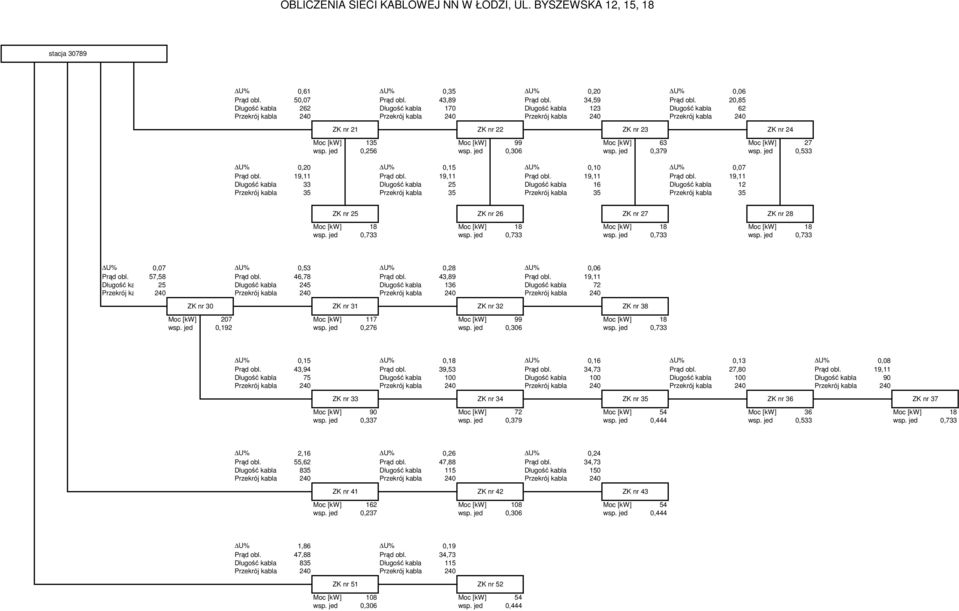

9 OBLICZEIA SIECI KABLOWEJ W ŁODZI, UL. BYSZEWSKA 12, 15, 18 stacja 0789 U% 0,61 U% 0,5 U% 0,20 U% 0,06 Prąd obl. 50,07 Prąd obl.,89 Prąd obl.,59 Prąd obl. 20,85 Długość kabla 262 Długość kabla 170 Długość kabla 12 Długość kabla 62 Przekrój kabla 20 Przekrój kabla 20 Przekrój kabla 20 Przekrój kabla 20 ZK nr 21 ZK nr 22 ZK nr 2 ZK nr 2 Moc [kw] 15 Moc [kw] 99 Moc [kw] 6 Moc [kw] 27 wsp. jed 0,256 wsp. jed 0,06 wsp. jed 0,79 wsp. jed 0,5 U% 0,20 U% 0,15 U% 0,10 U% 0,07 Prąd obl. 19,11 Prąd obl. 19,11 Prąd obl. 19,11 Prąd obl. 19,11 Długość kabla Długość kabla 25 Długość kabla 16 Długość kabla 12 Przekrój kabla 5 Przekrój kabla 5 Przekrój kabla 5 Przekrój kabla 5 ZK nr 25 ZK nr 26 ZK nr 27 ZK nr 28 Moc [kw] 18 Moc [kw] 18 Moc [kw] 18 Moc [kw] 18 wsp. jed 0,7 wsp. jed 0,7 wsp. jed 0,7 wsp. jed 0,7 U% 0,07 U% 0,5 U% 0,28 U% 0,06 Prąd obl. 57,58 Prąd obl. 6,78 Prąd obl.,89 Prąd obl. 19,11 Długość kabla 25 Długość kabla 25 Długość kabla 16 Długość kabla 72 Przekrój kabla 20 Przekrój kabla 20 Przekrój kabla 20 Przekrój kabla 20 ZK nr 0 ZK nr 1 ZK nr 2 ZK nr 8 Moc [kw] 207 Moc [kw] 117 Moc [kw] 99 Moc [kw] 18 wsp. jed 0,192 wsp. jed 0,276 wsp. jed 0,06 wsp. jed 0,7 U% 0,15 U% 0,18 U% 0,16 U% 0,1 U% 0,08 Prąd obl.,9 Prąd obl. 9,5 Prąd obl.,7 Prąd obl. 27,80 Prąd obl. 19,11 Długość kabla 75 Długość kabla 100 Długość kabla 100 Długość kabla 100 Długość kabla 90 Przekrój kabla 20 Przekrój kabla 20 Przekrój kabla 20 Przekrój kabla 20 Przekrój kabla 20 ZK nr ZK nr ZK nr 5 ZK nr 6 ZK nr 7 Moc [kw] 90 Moc [kw] 72 Moc [kw] 5 Moc [kw] 6 Moc [kw] 18 wsp. jed 0,7 wsp. jed 0,79 wsp. jed 0, wsp. jed 0,5 wsp. jed 0,7 U% 2,16 U% 0,26 U% 0,2 Prąd obl. 55,62 Prąd obl. 7,88 Prąd obl.,7 Długość kabla 85 Długość kabla 115 Długość kabla 150 Przekrój kabla 20 Przekrój kabla 20 Przekrój kabla 20 ZK nr 1 ZK nr 2 ZK nr Moc [kw] 162 Moc [kw] 108 Moc [kw] 5 wsp. jed 0,27 wsp. jed 0,06 wsp. jed 0, U% 1,86 U% 0,19 Prąd obl. 7,88 Prąd obl.,7 Długość kabla 85 Długość kabla 115 Przekrój kabla 20 Przekrój kabla 20 ZK nr 51 ZK nr 52 Moc [kw] 108 Moc [kw] 5 wsp. jed 0,06 wsp. jed 0,

10 ącze nr 1 55 Istn. rozdzielnica stacji Proj. kable: obw - YAKY x20mm² obw - YAKY x20mm² obw 5 - YAKY x20mm² Proj. złącze ZK- Rozdział obw Proj. kable: obw 2 - YAKY x20mm² ~262mb obw - YAKY x20mm² ~25mb obw - YAKY x20mm² ~ 25mb Proj. AROT fi 160 ~5mb obw 2 - YAKY x20mm² ~262mb Proj. złącze nr 21 ZK-+2P Proj. złącze nr 25 ZK-1+2P 20 obw 2 - YAKY x5mm² ~mb AROT fi 75 ~7mb obw 2 - YAKY x20mm² ~170mb Proj. złącze nr 26 ZK-1+2P Proj. złącze nr 22 ZK-+2P obw 2 - YAKY x5mm² ~25mb AROT fi 75 ~7mb obw 2 - YAKY x20mm² ~12mb Proj. złącze nr 2 ZK-+2P Proj. złącze nr 27 ZK-1+2P obw 2 - YAKY x5mm² ~16mb AROT fi 75 ~7mb obw 2 - YAKY x20mm² ~62mb 6 7 Proj. złącze nr 2 Proj. złącze nr 28 ZK-1+2P obw 2 - YAKY x5mm² ~12mb AROT fi 75 ~7mb TEMAT: Budowa linii kablowych n 0,kV ze złączami kablowo-pomiarowymi w Łodzi, ul. Byszewska 12, 15, 18. STADIUM: PROJEKT BUDOWLAY PODPISY PROJEKTACI: mgr inż. Michał Simiński upr. LOD/19/PWOE/10 TYTUŁ RYS.: BRAŻA: tech. Cezary Owczarek ELEKTRYCZA Zagospodarowanie terenu Trasa linii kablowych DATA: Kwiecień 201 R RYS.: E-1.1 SKALA: 1:500

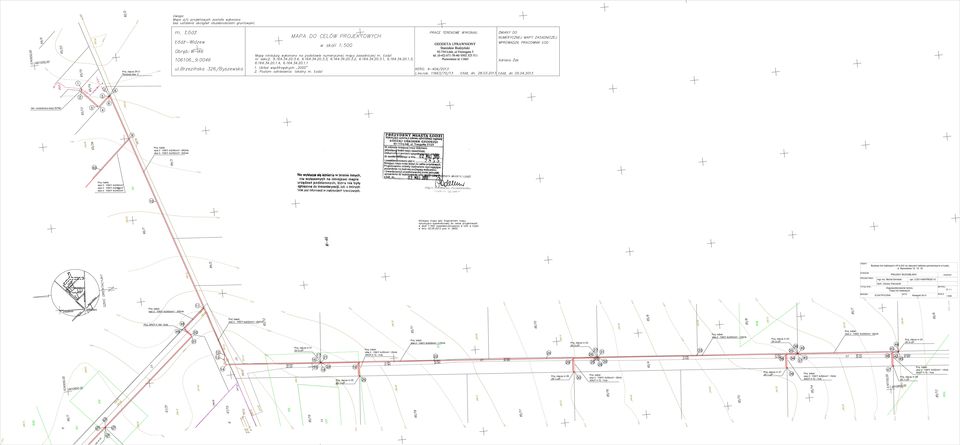

11 obw 2 - YAKY x20m obw - YAKY x20mm² ~ 25mb Proj. AROT fi 160 ~5mb Proj. złącze nr ZK-1+2P 62 Proj. złącze nr 2 obw - YAKY x20mm² ~72m ZK-2+9P obw - YAKY x20mm² ~16m Proj. złącze nr TEMAT: Budowa linii kablowych n 0,kV ze złączami kablowo-pomiarowymi w Łodzi, ul. Byszewska 12, 15, 18. STADIUM: PROJEKTACI: TYTUŁ RYS.: BRAŻA: mgr inż. Michał Simiński upr. LOD/19/PWOE/10 tech. Cezary Owczarek ELEKTRYCZA PROJEKT BUDOWLAY Zagospodarowanie terenu Trasa linii kablowych DATA: Kwiecień 201 PODPISY R RYS.: E-1.2 SKALA: 1:500

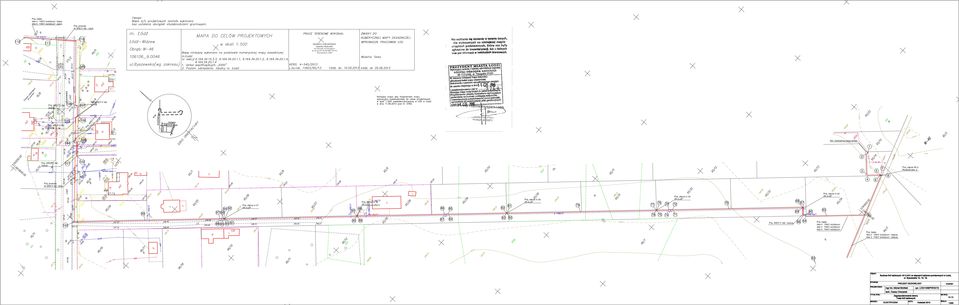

12 Proj. AROT fi 160 2xmb Proj. AROT fi 160 2x9mb Proj. przecisk 2x SRS fi 160 ~8mb Proj. AROT fi 160 2x1mb obw - YAKY x20mm² ~85m obw 5 - YAKY x20mm² ~8m Proj. AROT fi 160 2x5mb Proj. przecisk 2x SRS fi 160 ~12mb 110 GEODETA UPRAWIOY Proj. AROT fi 160 2x1mb Proj. złącze nr 7 90' Proj. złącze nr Proj. złącze nr 5 79 Stanisław Budzyński Łódź, ul.viewegera 5 tel. (0-2) / Pozwolenie nr Proj. złącze nr 70 Proj. AROT fi 160 ~x5mb Proj. kable: obw - YAKY x20mm² obw - YAKY x20mm² obw 5 - YAKY x20mm² 6 Proj. złącze nr Istn. rozdzielnica stacji Proj. kable: obw 2 - YAKY x20mm² ~262mb obw - YAKY x20mm² ~25mb Proj. złącze ZK- Rozdział obw.

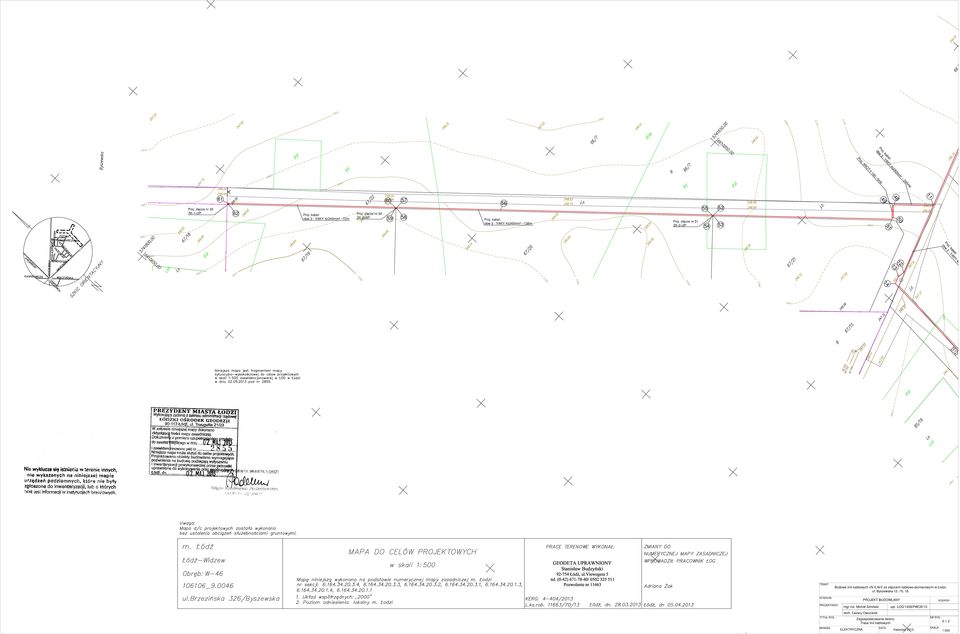

13 Proj. złącze nr Proj. złącze nr obw - YAKY x20mm² ~150m obw 5 - YAKY x20mm² ~180m Proj. złącze nr obw - YAKY x20mm² ~115m Proj. złącze nr Proj. złącze nr Proj. AROT fi 160 ~7mb 112 obw - YAKY x20mm² ~685m obw 5 - YAKY x20mm² ~69m 111 Proj. przecisk 2x SRS fi 160 ~12mb 110 GEODETA UPRAWIOY Stanisław Budzyński Łódź, ul.viewegera 5 tel. (0-2) / Pozwolenie nr 1166

14 PBS2 istn. rozdzielnica stacji 0789 na dz. 65/1 PBS2 PBS2 PBS2 PBS2 na granicy dz. 85/12 i 85/11 dz. 85/12 dz. 85/11 na granicy dz. 85/10 i 85/9 dz. 85/10 dz. 85/9 na granicy dz. 85/8 i 85/7 dz. 85/8 dz. 85/7 na granicy dz. 85/7 i 85/6 dz. 85/7 dz. 85/6 na granicy dz. 67/20 i 67/21 dz. 67/20 dz. 67/21 na granicy dz. 67/18 67/19 dz. 67/18 5 dz. 67/19 istn. YAKY x20mm2 proj. obwód nr 2 proj. obwód nr proj. obwód nr proj. obwód nr 5 PBD PBD 100A 21 PBD PBD 100A 22 PBD PBD 100A 2 PBD PBD 2 PBD PBD 1 PBD 8 proj. YAKY x20mm2 dł. ~262mb Ruz <0Ω proj. YAKY x20mm2 dł. ~170mb Ruz <0Ω proj. YAKY x20mm2 dł. ~12mb Ruz <0Ω proj. YAKY x20mm2 dł. ~62mb Ruz <0Ω Ruz <0Ω Ruz <0Ω proj. złącze kablowe ZK- na dz. 65/1 przy dz. 65/ i 8/ PBD PBD PBD 0 proj. YAKY x20mm2 dł. ~25mb proj. YAKY x5mm2 dł. ~mb na granicy dz. 85/19 i 85/18 dz. 85/ dz. 85/18 proj. YAKY x5mm2 dł. ~25mb na granicy dz. 85/17 i 85/16 dz. 85/ dz. 85/16 proj. YAKY x5mm2 dł. ~16mb na granicy dz. 85/15 i 85/1 dz. 85/ dz. 85/1 proj. YAKY x5mm2 dł. ~12mb na granicy dz. 85/1 i 85/1 dz. 85/ dz. 85/1 proj. YAKY x20mm2 dł. ~25mb proj. YAKY x20mm2 dł. ~16mb na granicy dz. 67/19 i 67/20 Ruz <0Ω Ruz <0Ω Ruz <0Ω Ruz <0Ω Ruz <0Ω PBD PBD 2 proj. YAKY x20mm2 dł. ~25mb proj. YAKY x20mm2 dł. ~75mb Ruz <0Ω proj. YAKY x20mm2 dł. ~72mb na granicy dz. 15/6 na granicy dz. 15/5 na granicy dz. 15/ i 15/ dz. 15/ dz. 15/ na granicy dz. 65/ i 65/ dz. 65/ dz. 65/ na granicy dz. 65/1 i 65/2 dz. 65/2 dz. 65/1 UWAGI: 1) Zastosować zróżnicowaną kolorystykę przewodów fazowych zasilających i odpływowych. 2) Listy zaciskowe - xzug5. ) Długości kabli podane w linii prostej, bez zapasów. proj. YAKY x20mm2 dł. ~85mb PBD PBD 1 PBD Ruz <0Ω proj. YAKY x20mm2 dł. ~115mb PBD 2 PBD Ruz <0Ω proj. YAKY x20mm2 dł. ~150mb PBD Ruz <0Ω proj. YAKY x20mm2 dł. ~75mb PBD PBD PBD Ruz <0Ω proj. YAKY x20mm2 dł. ~100mb PBD Ruz <0Ω na granicy dz. 65/25 i 65/26 dz. 65/26 dz. 65/25 na granicy dz. 15/12 na granicy dz. 15/10 i 15/11 dz. 15/10 dz. 15/11 na granicy dz. 65/29 i 65/0 dz. 65/0 dz. 65/29 na granicy dz. 65/28 i 65/27 dz. 65/28 dz. 65/27 PBD PBD 7 PBD PBD 51 PBD PBD 52 PBD PBD 5 PBD PBD 6 TEMAT: Ruz <0Ω Budowa linii kablowych n 0,kV ze złączami kablowo-pomiarowymi w Łodzi, ul. Byszewska 12, 15, 18. STADIUM: PROJEKT BUDOWLAY PODPISY proj. YAKY x20mm2 dł. ~8mb proj. YAKY x20mm2 dł. ~180mb Ruz <0Ω proj. YAKY x20mm2 dł. ~100mb Ruz <0Ω proj. YAKY x20mm2 dł. ~100mb proj. YAKY x20mm2 dł. ~90mb PROJEKTACI: TYTUŁ RYS.: mgr inż. Michał Simiński tech. Cezary Owczarek SCHEMAT IDEOWY Zasilanie obiektów - Układy pomiarowe upr. LOD/19/PWOE/10 R RYS.: E-2 BRAŻA: ELEKTRYCZA DATA: Kwiecień 201 SKALA: /D
