KATALOG WYROBÓW WARSZTATOWYCH

Transkrypt

1 KATALOG WYROBÓW WARSZTATOWYCH Strona 1

2 SPIS TREŚCI 1. KATALOG PRZEWODÓW PROSTOKĄTNE ELEMENTY WENTYLACYJNE OKRĄGŁE ELEMENTY WENTYLACYJNE KATALOG SZTUCER OKRĄGŁY Z SIATKĄ STALOWĄ KATALOG PRZEPUSTNIC PRZEPUSTNICE PROSTOKĄTNE WIELOPŁASZCYZNOWE TYP PWP i PWPs PRZEPUSTNICE PROSTOKĄTNE JEDNOPŁASZCYZNOWE TYP PJP PRZEPUSTNICE OKRĄGŁE JEDNOPŁASZCYZNOWE TYP PJO PRZEPUSTNICE OKRĄGŁE WIELOPŁASZCYZNOWE TYP PW-K CZERPNIE/WYRZUTNIE ŚCIENNE CW CZERPNIE/WYRZUTNIE ŚCIENNE OKRĄGŁE CZERPNIA/WYRZUTNIA DACHOWA TYP A CZERPNIA/WYRZUTNIA DACHOWA TYP B CZERPNIA / WYRZUTNIA DACHOWA TYP C CZERPNIA / WYRZUTNIA DACHOWA OKRĄGŁA TYP E CZERPNIA / WYRZUTNIA DACHOWA PROSTOKĄTNA TYP E WYWIETRZAK DACHOWY CYLINDRYCZNY PODSTAWA DACHOWA TYP A PODSTAWA DACHOWA TYP BII PODSTAWA DACHOWA IZOLOWANA I TŁUMIĄCA POD WENTYLATORY COKOŁY DACHOWE NA DACH PŁASKI I SKOŚNY IZOLOWANE I BEZ IZOLACJI KRATKA TYPU AI TŁUMIKI AKUSTYCZNE TK I TP TŁUMIKI AKUSTYCZNE TYP TK DO PRZEWODÓW WENTYLACYJNYCH I KLIMATYZACYJNYCH OKRĄGŁYCH TŁUMIKI AKUSTYCZNE TYP TP DO PRZEWODÓW WENTYLACYJNYCH I KLIMATYZACYJNYCH PROSTOKĄTNYCH WSPORNIK DACHOWY WD-KF KLAPA REWIZYJNA IZOLOWANA TERMICZNIE I AKUSTYCZNIUE DO KANAŁÓW WENTYLACYJNYCH PROSTOKĄTNYCH CYBANT TYPU C M10 I M ATESTY I CERTYFIKATY info@klimawentex.pl Strona 2

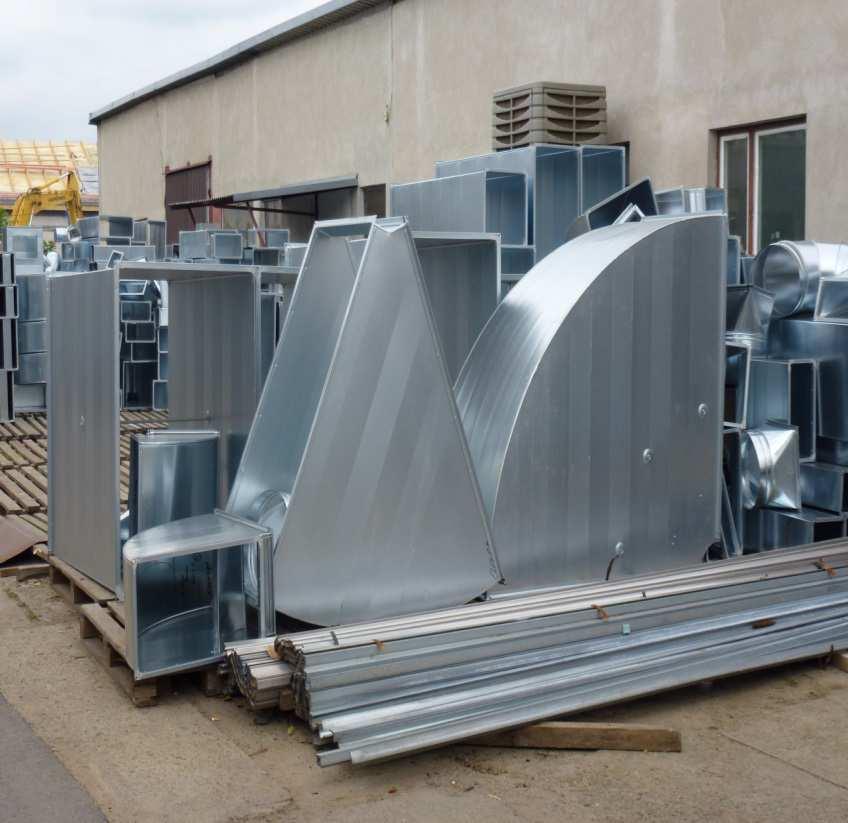

3 1. KATALOG PRZEWODÓW PRZEZNACZENIE I ZASTOSOWANIE W ofercie posiadamy kanały wentylacyjne i kształtki o przekroju prostokątnym i kołowym, przeznaczone do stosowania w nisko- i średniociśnieniowych instalacjach wentylacji i klimatyzacji. MATERIAŁ ORAZ WYKONANIE Kanały i kształtki wykonywane są z blachy stalowej ocynkowanej w oparciu o polskie normy: PN-EN 1506, PN-B-03434:1999, PN-B-76001:1996, PN-EN 1507:2007. Istnieje możliwość wykonania kanałów z innych materiałów np. blacha nierdzewna, kwasoodporna, aluminiowa czy blacha stalowa czarna oraz jako olejoodporne prostokątne oraz z felcem wzdłużnym. KLASA SZCZELNOŚCI Wykonujemy kanały prostokątne i okrągłe w klasach szczelności zgodnie z PN-EN 1507oraz PN-EN Klasa szczelności: Wartości graniczne nieszczelności: Zalecenia zastosowania: A 0,027 x p 0,65 t x 10-3 Nie zalecane B 0,009 x p 0,65 t x 10-3 Wymagania minimalne C 0,003 x p 0,65 t x 10-3 Wymagania standardowe D 0,001 x p 0,65 t x 10-3 Wymagania najwyższe WYKONANIE Przewody wykonujemy w dwóch klasach: - niskociśnieniowej N -400Pa / +1000Pa - średniociśnieniowej S -1000Pa / +2500Pa info@klimawentex.pl Strona 3

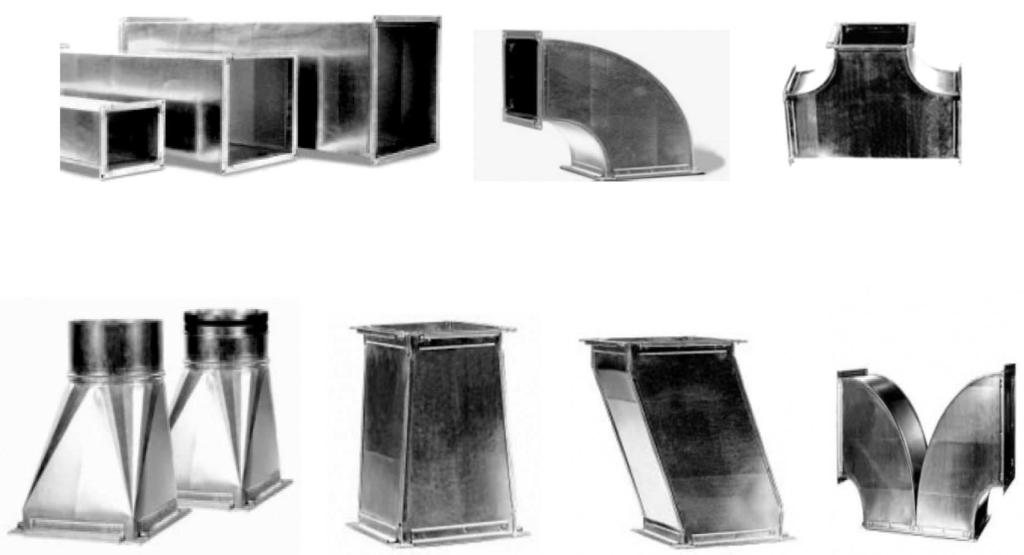

4 1.1. PROSTOKĄTNE ELEMENTY WENTYLACYJNE Kanały wentylacyjne prostokątne są felcowane z ramką formowaną lub z profila. Ścianki kanałów i kształtek są usztywniane za pomocą falowania. Kanały o większych przekrojach usztywniamy za pomocą prętów. ZASADY USZTYWNIANIA Bok A (mm) Bok B (mm) Długość L (mm) Liczba wzmocnień <1000 <1000 < <1000 >1000 > < < >1000 > krzyżowe >1000 > krzyżowe + 1 >1000 > krzyżowe >1000 > krzyżowe info@klimawentex.pl Strona 4

5 PRZYKŁADOWE WYMIARY I MINIMALNE GRUBOŚĆI BLACH W KLASIE NISKOCIŚNIENIOWEJ Dł. Boku w mm ,6 0,6 0,6 0,6 0,6 0,8 0, , ,6 0,6 0,6 0,6 0,6 0,8 0, , ,6 0,6 0,6 0,6 0,6 0,8 0, , ,6 0,6 0,6 0,6 0,6 0,8 0, , ,8 0,8 0,8 0,8 0,8 0,8 0, , ,8 0,8 0,8 0,8 0,8 0,8 0, , , , ,1 1,1 1,1 1,1 1,1 1,1 1,1 1,1 1,1 1,1 Wykonujemy wszystkie wymiary kanałów zgodnie z typoszeregiem z PN-EN KIEROWNICE W KOLANACH WENTYLACYJNYCH Szerokość kanału wentylacyjnego [mm] Ilość kierownic Odstęp miedzy kierownicami (wartość przybliżona mm) b1 b2 b3 400 < b < b/ < b < b/4 b/2 - b > b/8 b/3 b/2 Kierownice mocowane są za pomocą dybli z uszczelnieniem. info@klimawentex.pl Strona 5

6 1.2. OKRĄGŁE ELEMENTY WENTYLACYJNE Standardowo wszystkie kształtki wykonywane są z króćcami montażowymi o wymiarze nypla (l), co umożliwia bezpośrednie połączenie z kanałem kołowym typu Spiro lub BI. Długość połączenia montażowego (l) dla kształtek o przekroju kołowym wynosi: Dn = 100 mm do 224 mm l=60 mm Dn = 250 mm do 355 mm l=80 mm Dn = 400 mm do 630 mm l=100 mm Dn = 710 mm do 1000 mm l=120 mm Dn = 1120 mm do 1250 mm l=140 mm Na wyraźne życzenie zamawiającego kształtki kołowe wykonujemy jako kołnierzowe lub mufowe. Istnieje możliwość wyposażenia kształtek w uszczelki. info@klimawentex.pl Strona 6

7 WYMIARY I GRUBOŚĆ BLACHY Dn Blacha 0,5 mm Blacha 0,6 mm Blacha 0,8 mm Blacha 1,0 80 X 100 X X 125 X X 160 X X 180 X X 200 X X X 250 X X X 300 X X X 315 X X X 355 X X 400 X X X 450 X X X 500 X X X 560 X X X 600 X X X 630 X X 710 X X 800 X X 900 X X 1000 X X 1120 X 1250 X mm W ofercie posiadamy kanały wentylacyjne i kształtki o przekroju prostokątnym dodatkowo wzmocnione, przeznaczone do stosowania w posadzce w niskociśnieniowych oraz średniociśnieniowych instalacjach wentylacji i klimatyzacji. Kanały i kształtki wykonywane są z blachy stalowej ocynkowanej w oparciu o polskie normy: PN-EN 1506, PN-B-03434:1999, PNB-76001:1996, PN-EN 1507:2007. Istnieje możliwość wykonania kanałów z innych materiałów oraz w różnych wymiarach. info@klimawentex.pl Strona 7

8 Kanały wentylacyjne prostokątne są felcowane z ramką formowaną lub z profila. Ścianki kanałów i kształtek są usztywniane za pomocą falowania. Dodatkowo wykonujemy na specjalne zamówienie kanały wsuwane. PRZYKŁADOWE WYMIARY I MINIMALNE GRUBOŚĆI BLACH W KLASIE NISKOCIŚNIENIOWEJ Dł. Boku w mm ,6 0,6 0,6 0,6 0,6 0,6 0, ,6 0,6 0,6 0,6 0,6 0,6 0, ,6 0,6 0,6 0,6 0,6 0,6 0, ,6 0,6 0,6 0,6 0,6 0,6 0, ,8 0,8 0,8 0,8 0,8 0,8 0,8 info@klimawentex.pl Strona 8

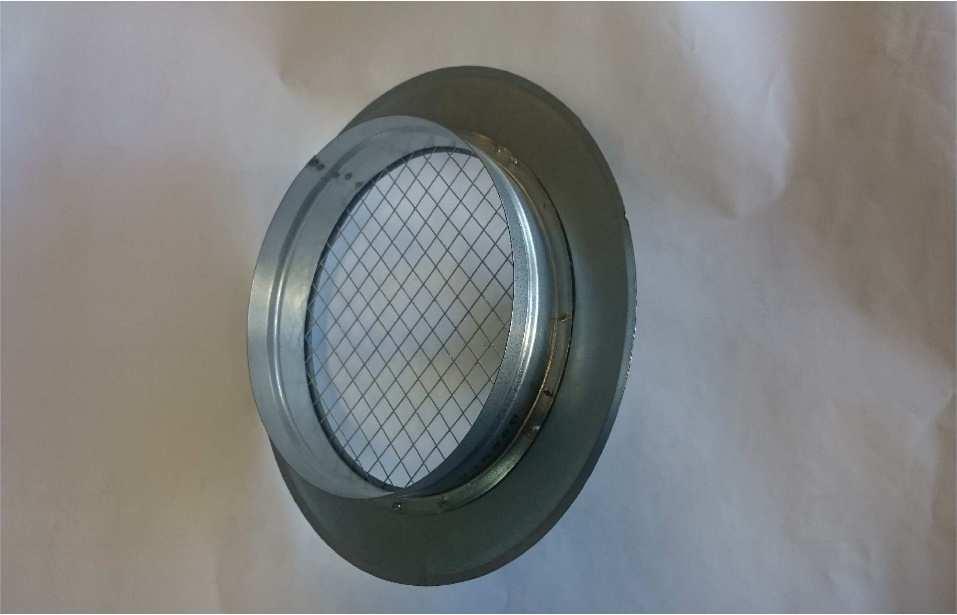

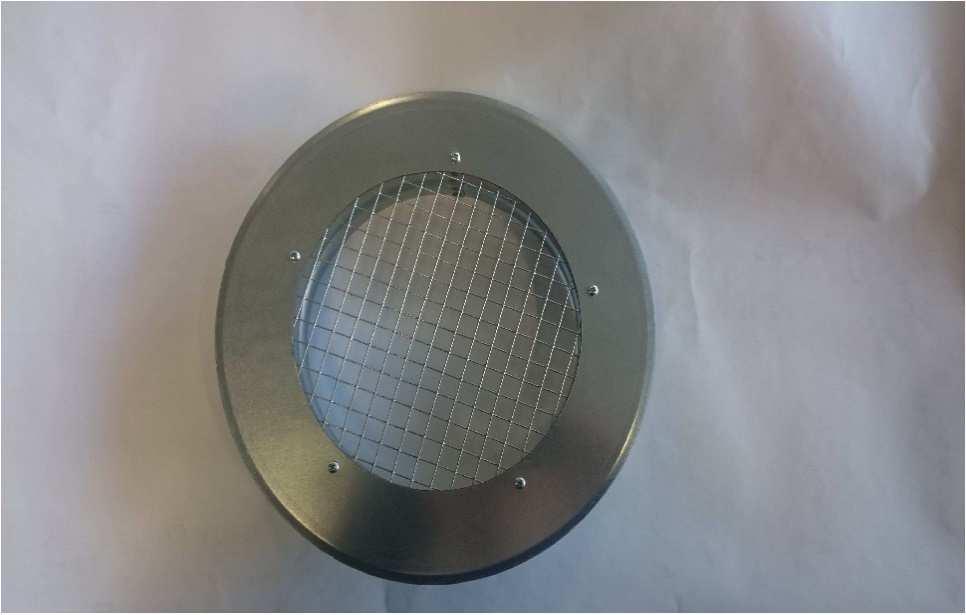

9 2. KATALOG SZTUCER OKRĄGŁY Z SIATKĄ STALOWĄ PRZEZNACZENIE I ZASTOSOWANIE Zakończenie instalacji wentylacji jako element nawiewny, wywiewny, maskujący, osłonowy przed zanieczyszczeniami, ptakami, gryzoniami itp. info@klimawentex.pl Strona 9

10 MATERIAŁ ORAZ WYKONANIE Standardowe wykonanie obejmuje blachę stalową ocynkowaną z siatką ciętociągnioną zgrzewaną do sztucera, o oczkach 10x10 mm. Wielkość kołnierza określana jest przy zamówieniu. Istnieje możliwość wykonania bez kołnierza. Na życzenie klienta możliwe jest wykonanie z blachy nierdzewnej oraz kwasoodpornej oraz o różnych wielkościach oczek siatki. Na specjalne zamówienie istnieje możliwość malowania na kolory z palety RAL. PRZYKŁADOWE WYMIARY Zgodnie z załączoną tabelą. Inne wymiary indywidualnie na zamówienie. Średnica sztucera bez ramki [mm] Długość sztucera [mm] Wymiar ramki [mm] info@klimawentex.pl Strona 10

11 3. KATALOG PRZEPUSTNIC PRZEZNACZENIE I ZASTOSOWANIE Przepustnice przeznaczone są do precyzyjnej regulacji powietrza w systemach instalacji wentylacyjnych i klimatyzacyjnych. Przepustnice mogą spełniać również zadanie elementu zamykającego przepływ powietrza w przewodach wentylacyjnych. Mogą być montowane w kanałach i w ścianach. MATERIAŁ ORAZ WYKONANIE Przepustnice są produkowane w dowolnych wymiarach. Istnieje możliwość wykonania przepustnic szczelnych. Standardowo przepustnice produkowane są z blachy stalowej ocynkowanej. Na życzenie klienta istnieje możliwość wykonania przepustnic z blachy stalowej nierdzewnej lub kwasoodpornej oraz aluminiowej. Przepustnice mogą być sterowane ręcznie lub za pomocą siłowników. Przepustnice PW-K wykonywane są na bazie przepustnic PWP; PWPs. Kwadratowa przepustnica PWP; PWPs wyposażona jest w króćce kołowe dostosowane do połączeń do przewodów o przekroju kołowym. info@klimawentex.pl Strona 11

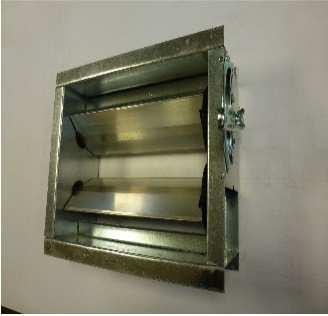

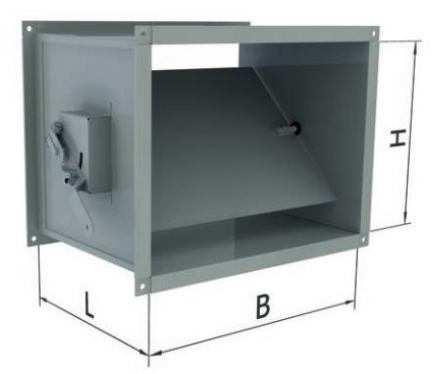

12 3.1. PRZEPUSTNICE PROSTOKĄTNE WIELOPŁASZCYZNOWE TYP PWP i PWPs Długość L= 125 mm Przykładowe wymiary [mm]: Szerokość B Wysokość H PRZEPUSTNICE PROSTOKĄTNE JEDNOPŁASZCYZNOWE TYP PJP Długość L= 250 mm Przykładowe wymiary [mm]: Szerokość B Wysokość H info@klimawentex.pl Strona 12

13 3.3. PRZEPUSTNICE OKRĄGŁE JEDNOPŁASZCYZNOWE TYP PJO Długość L= d1 Przykładowe wymiary [mm]: Średnica d Standardowo przepustnice produkowane są w wersji bez kołnierzowej (nypel), przystosowane do połączenia z rurą spiro. Istnieje możliwość zamówienia przepustnicy z kołnierzami. Przepustnice mogą być sterowane ręcznie lub za pomocą siłowników. info@klimawentex.pl Strona 13

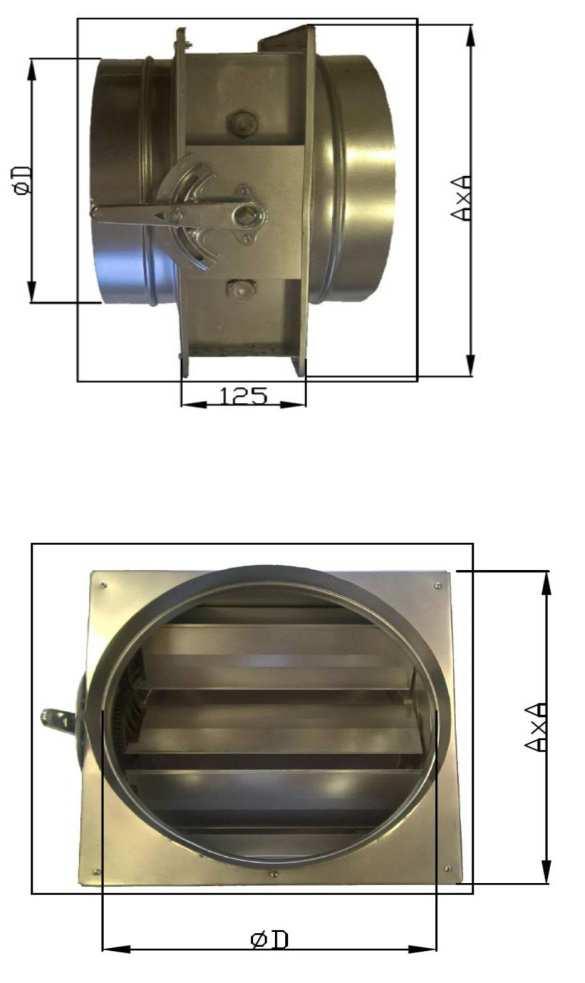

14 3.4. PRZEPUSTNICE OKRĄGŁE WIELOPŁASZCYZNOWE TYP PW-K Długość L=125 mm Przykładowe wymiary [mm] Rozmiar AxA D x x x x x x x Zgodnie z załączoną tabelą. Inne wymiary indywidualnie na zamówienie. info@klimawentex.pl Strona 14

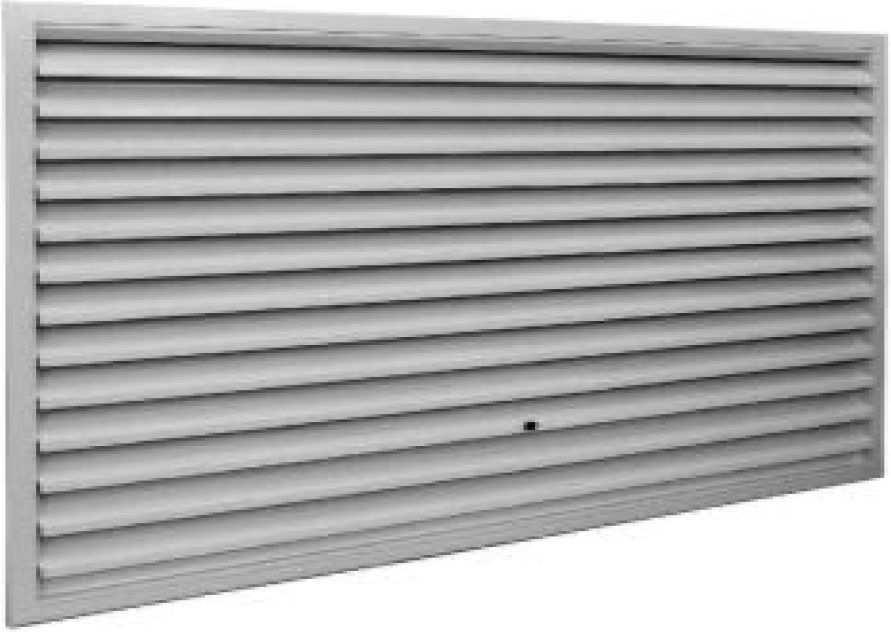

15 4. CZERPNIE/WYRZUTNIE ŚCIENNE CW PRZEZNACZENIE I ZASTOSOWANIE - stosuje się jako zakończenie instalacji wentylacyjnej, - odpowiednia konstrukcja zabezpiecza instalację przed wpływami atmosferycznymi, MATERIAŁ ORAZ WYKONANIE - blacha stalowa ocynkowana, nierdzewna, kwasoodporna, aluminiowa - system profili stalowych - siatka ochronna - przystosowana do lakierowania proszkowego. PRZYKŁADOWE WYMIARY Zgodnie z załączoną tabelą. Inne wymiary indywidualnie na zamówienie. WYMIARY A [mm] B [mm] info@klimawentex.pl Strona 15

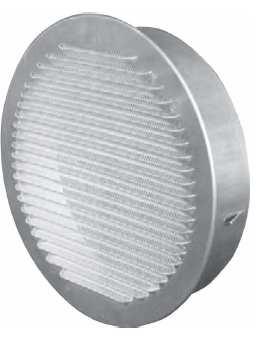

16 5. CZERPNIE/WYRZUTNIE ŚCIENNE OKRĄGŁE Wymiary: D [mm] PRZEZNACZENIE I ZASTOSOWANIE - stosuje się jako zakończenie instalacji wentylacyjnej, - odpowiednia konstrukcja zabezpiecza instalację przed wpływami atmosferycznymi MATERIAŁ ORAZ WYKONANIE - blacha stalowa ocynkowana, nierdzewna, kwasoodporna, aluminiowa - system profili stalowych - siatka ochronna - przystosowana do lakierowania proszkowego. PRZYKŁADOWE WYMIARY Zgodnie z załączoną tabelą. Inne wymiary indywidualnie na zamówienie. info@klimawentex.pl Strona 16

17 6. CZERPNIA/WYRZUTNIA DACHOWA TYP A PRZEZNACZENIE I ZASTOSOWANIE Czerpnie/wyrzutnie dachowe typ A stosuje się jako zakończenie przewodów wentylacyjnych o przekroju prostokątnym w celu czerpania lub wyrzutu powietrza z/do atmosfery oraz zabezpieczenia instalacji przed opadami atmosferycznymi. MATERIAŁ ORAZ WYKONANIE - blacha stalowa ocynkowana, nierdzewna, kwasoodporna, aluminiowa - daszek - obudowa - siatka cięto-ciągniona - kołnierz PRZYKŁADOWE WYMIARY Zgodnie z załączoną tabelą. Inne wymiary indywidualnie na zamówienie. info@klimawentex.pl Strona 17

18 7. CZERPNIA/WYRZUTNIA DACHOWA TYP B PRZEZNACZENIE I ZASTOSOWANIE Czerpnie/wyrzutnie dachowe typ B stosuje się jako zakończenie przewodów wentylacyjnych o przekroju prostokątnym w celu czerpania lub wyrzutu powietrza z/do atmosfery oraz zabezpieczenia instalacji przed opadami atmosferycznymi. MATERIAŁ ORAZ WYKONANIE - blacha stalowa ocynkowana, nierdzewna, kwasoodporna, aluminiowa - kołnierz - daszek - żaluzja - obudowa PRZYKŁADOWE WYMIARY Zgodnie z załączoną tabelą. Inne wymiary indywidualnie na zamówienie. info@klimawentex.pl Strona 18

19 8. CZERPNIA / WYRZUTNIA DACHOWA TYP C Wymiary D [mm] PRZEZNACZENIE I ZASTOSOWANIE Czerpnie / wyrzutnie dachowe typ C stosuje się jako zakończenie przewodów wentylacyjnych o przekroju kołowym w celu właściwego czerpania / wyrzutu powietrza z/do atmosfery oraz zabezpieczenia instalacji przed opadami atmosferycznymi. MATERIAŁ ORAZ WYKONANIE - blacha stalowa ocynkowana, nierdzewna, kwasoodporna, aluminiowa - siatka ochronna - przystosowana do lakierowania proszkowego PRZYKŁADOWE WYMIARY Zgodnie z załączoną tabelą. Inne wymiary indywidualnie na zamówienie. info@klimawentex.pl Strona 19

20 9. CZERPNIA / WYRZUTNIA DACHOWA OKRĄGŁA TYP E PRZEZNACZENIE I ZASTOSOWANIE Czerpnie / wyrzutnie dachowe typ E stosuje się jako zakończenie przewodów wentylacyjnych o przekroju kołowym w celu właściwego czerpania / wyrzutu powietrza z/do atmosfery oraz zabezpieczenia instalacji przed opadami atmosferycznymi. MATERIAŁ ORAZ WYKONANIE - blacha stalowa ocynkowana, nierdzewna, kwasoodporna, aluminiowa - obudowa - kołnierz info@klimawentex.pl Strona 20

21 PRZYKŁADOWE WYMIARY Zgodnie z załączoną tabelą. Inne wymiary indywidualnie na zamówienie. CZERPNIA / WYRZUTNIA DACHOWA OKRĄGŁA TYP E D1 D H Powierzchnia Waga mm mm mm m 2 kg ,35 3, ,5 0,45 3, ,55 4, ,68 6, ,5 0,78 7, ,5 0,85 8, ,08 10, ,38 13, ,74 19, ,5 2,12 23, ,65 29, ,15 35, ,46 47, , ,57 77,3 info@klimawentex.pl Strona 21

22 10. CZERPNIA / WYRZUTNIA DACHOWA PROSTOKĄTNA TYP E PRZEZNACZENIE I ZASTOSOWANIE Czerpnie / wyrzutnie dachowe typ E stosuje się jako zakończenie przewodów wentylacyjnych o przekroju prostokątnym w celu właściwego czerpania / wyrzutu powietrza z/do atmosfery oraz zabezpieczenia instalacji przed opadami atmosferycznymi. MATERIAŁ ORAZ WYKONANIE - blacha stalowa ocynkowana, nierdzewna, kwasoodporna, aluminiowa - obudowa - kołnierz info@klimawentex.pl Strona 22

23 PRZYKŁADOWE WYMIARY Zgodnie z załączoną tabelą. Inne wymiary indywidualnie na zamówienie. CZERPNIA / WYRZUTNIA DACHOWA PROSTOKĄTNA TYP E AxB CxD C1xD1 H H1 S Waga Przepływ mm mm mm mm mm mm kg m 3 /h 400/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / info@klimawentex.pl Strona 23

24 11. WYWIETRZAK DACHOWY CYLINDRYCZNY PRZEZNACZENIE I ZASTOSOWANIE Wywietrzaki cylindryczne przeznaczone są do montażu na zakończeniu instalacji wentylacji grawitacyjnej w celu wentylowania pomieszczeń oraz zabezpieczenia przed wpływem warunków atmosferycznych. MATERIAŁ ORAZ WYKONANIE - blacha stalowa ocynkowana, nierdzewna, kwasoodporna, aluminiowa - na życzenie zamawiającego wywietrzaki mogą być wykonane z przyłączem kołnierzowym, nyplowym lub mufowym - w celu łatwego montażu wymiary przyłącza wywietrzaka dostosowane są do standardowych wymiarów kanałów wentylacyjnych. PRZYKŁADOWE WYMIARY Zgodnie z załączoną tabelą. Inne wymiary indywidualnie na zamówienie. Średnica przyłącza [mm] Średnica zewnętrzna [mm] Wysokość [mm] info@klimawentex.pl Strona 24

25 12. PODSTAWA DACHOWA TYP A AxB [mm] 200 x x x x x x x x x x x 1600 PRZEZNACZENIE I ZASTOSOWANIE Podstawy dachowe przeznaczone są do montażu na zakończeniu instalacji wentylacji w celu przeprowadzenie instalacji wentylacyjnej przez płaszczyznę dachu. Stanowią element przenoszący na konstrukcję dachu ciężar urządzeń wentylacyjnych, zamontowanych na podstawie dachowej. MATERIAŁ ORAZ WYKONANIE - blacha stalowa ocynkowana, nierdzewna, kwasoodporna, aluminiowa PRZYKŁADOWE WYMIARY Zgodnie z załączoną tabelą. Inne wymiary indywidualnie na zamówienie. info@klimawentex.pl Strona 25

26 13. PODSTAWA DACHOWA TYP BII Wymiary D [mm] PRZEZNACZENIE I ZASTOSOWANIE Podstawy dachowe przeznaczone są do montażu na zakończeniu instalacji wentylacji w celu przeprowadzenie instalacji wentylacyjnej przez płaszczyznę dachu. Stanowią element przenoszący na konstrukcję dachu ciężar urządzeń wentylacyjnych, zamontowanych na podstawie dachowej. MATERIAŁ ORAZ WYKONANIE - blacha stalowa ocynkowana, nierdzewna, kwasoodporna, aluminiowa PRZYKŁADOWE WYMIARY Zgodnie z załączoną tabelą. Inne wymiary indywidualnie na zamówienie. info@klimawentex.pl Strona 26

27 14. PODSTAWA DACHOWA IZOLOWANA I TŁUMIĄCA POD WENTYLATORY PRZEZNACZENIE I ZASTOSOWANIE Podstawy dachowe przeznaczone są do montażu na zakończeniu instalacji wentylacji w celu przeprowadzenie instalacji wentylacyjnej przez płaszczyznę dachu. Stanowią element przenoszący na konstrukcję dachu ciężar urządzeń wentylacyjnych, zamontowanych na podstawie dachowej. MATERIAŁ ORAZ WYKONANIE - blacha stalowa ocynkowana, nierdzewna, kwasoodporna, aluminiowa - materiał tłumiący INDUSTRIAL BATTS BLACK lub PAROC INVENT grubości i dokładny materiał w zależności od wymagań klienta PRZYKŁADOWE WYMIARY Zgodnie wymiarem wentylatora. Inne wymiary indywidualnie na zamówienie. info@klimawentex.pl Strona 27

28 15. COKOŁY DACHOWE NA DACH PŁASKI I SKOŚNY IZOLOWANE I BEZ IZOLACJI PRZEZNACZENIE I ZASTOSOWANIE Cokoły dachowe przeznaczone są do montażu na zakończeniu instalacji wentylacji w celu przeprowadzenie instalacji wentylacyjnej przez płaszczyznę dachu lub do montażu urządzeń. Stanowią element przenoszący na konstrukcję dachu ciężar urządzeń wentylacyjnych, zamontowanych na podstawie dachowej. info@klimawentex.pl Strona 28

29 MATERIAŁ ORAZ WYKONANIE - blacha stalowa ocynkowana, nierdzewna, kwasoodporna, aluminiowa - materiał tłumiący INDUSTRIAL BATTS BLACK lub PAROC INVENT grubości i dokładny materiał w zależności od wymagań klienta - kątownik stalowy PRZYKŁADOWE WYMIARY Zgodnie wymiarem wentylatora, podstawy dachowej, przejścia dachowego. Dostosowane w zależności od przeznaczenia cokołu i wymagań klienta. Inne wymiary indywidualnie na zamówienie. info@klimawentex.pl Strona 29

30 16. KRATKA TYPU AI PRZEZNACZENIE I ZASTOSOWANIE Kratka typu AI przeznaczona jest do stosowania w instalacji wentylacji jako element nawiewny, wywiewny, transferowy, osłonowy oraz maskujący dla osprzętu. Montaż kratki możliwy jest zarówno na osprzęcie i instalacji wentylacji jak oraz w przegrodzie budowlanej i odbywa się za pomocą widocznych wkrętów. Na życzenie klienta istnieje możliwość wykonania kratki z dowolnej siatki o wskazanych wymiarach oraz kształtach oczek. Możliwe jest wykonanie gotowego prefabrykatu wentylacyjnego z zainstalowaną siatką. Kratki typu AI dostępne są w wersji malowanej na wskazanych kolor z palety RAL MATERIAŁ ORAZ WYKONANIE - profile blacha stalowa ocynkowana, nierdzewna, kwasoodporna, aluminiowa - ramka stalowa o wymiarze 25 mm - siatka cięto-ciągniona o przykładowej wielkość oczka 7 15 mm, przy wymiarze mostka siatki 0,8 mm info@klimawentex.pl Strona 30

31 PRZYKŁADOWE WYMIARY Kratki standardowo wykonywane są w wymiarach B = mm H = mm. Na życzenie klienta istnieje możliwość wykonania kratki we wskazanych wymiarach. Szerokość ramki [mm] 25 Wymiar H [mm] Wymiar B [mm] Powierzchnia efektywna [m2] Szerokość ramki [mm] 100 0, Wymiar H [mm] Wymiar B [mm] Powierzchnia efektywna [m2] 100 0, , , , , , , , , , , , , , , , , , ,168 Szerokość ramki [mm] 25 Wymiar H [mm] Wymiar B [mm] Powierzchnia efektywna [m2] Szerokość ramki [mm] 100 0, Wymiar H [mm] Wymiar B [mm] Powierzchnia efektywna [m2] 100 0, , , , , , , , , , , , , , , , , , ,336 info@klimawentex.pl Strona 31

32 Szerokość ramki [mm] 25 Wymiar H [mm] Wymiar B [mm] Powierzchnia efektywna [m2] Szerokość ramki [mm] 100 0, Wymiar H [mm] Wymiar B [mm] Powierzchnia efektywna [m2] 100 0, , , , , , , , , , , , , , , , , , ,504 Szerokość ramki [mm] 25 Wymiar H [mm] Wymiar B [mm] Powierzchnia efektywna [m2] Szerokość ramki [mm] 100 0, Wymiar H [mm] Wymiar B [mm] Powierzchnia efektywna [m2] 100 0, , , , , , , , , , , , , , , , , , ,672 Szerokość ramki [mm] 25 Wymiar H [mm] Wymiar B [mm] Powierzchnia efektywna [m2] Szerokość ramki [mm] 100 0, Wymiar H [mm] Wymiar B [mm] Powierzchnia efektywna [m2] 100 0, , , , , , , , , , , , , , , , , , ,84 info@klimawentex.pl Strona 32

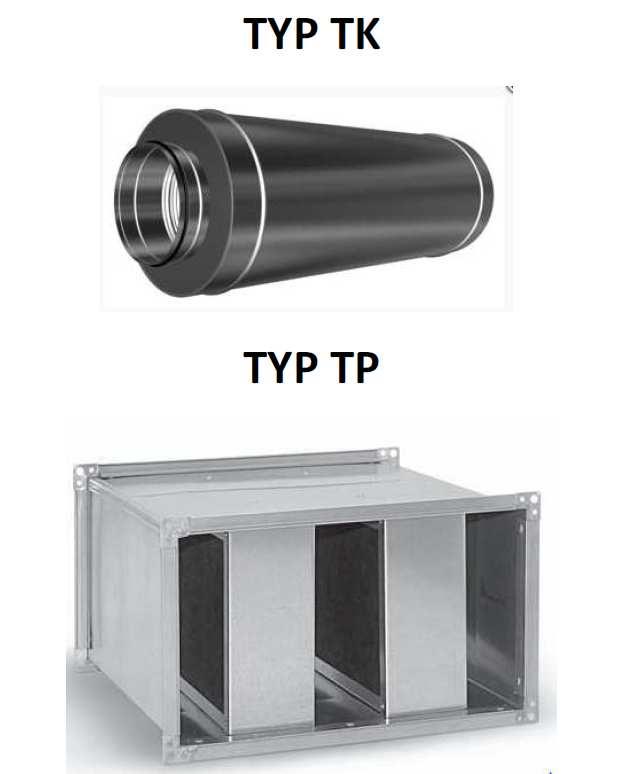

33 17. TŁUMIKI AKUSTYCZNE TK I TP info@klimawentex.pl Strona 33

34 17.1. TŁUMIKI AKUSTYCZNE TYP TK DO PRZEWODÓW WENTYLACYJNYCH I KLIMATYZACYJNYCH OKRĄGŁYCH PRZEZNACZENIE I ZASTOSOWANIE Tłumik typu TK o przekroju kołowym jest przewidziany do tłumienia hałasu w instalacjach wentylacji i klimatyzacji w celu zapewnienia właściwego środowiska akustycznego. Może być wbudowywany w układy nawiewne i wyciągowe złożone z kanałów blaszanych, elastycznych, murowanych jak i betonowych. Możliwe jest ich stosowanie przed i za urządzeniami takimi jak: centrale wentylacyjne, klimatyzatory, klimakonwektory i wentylatory. Mogą być również stosowane w celu zabezpieczenia przed przenoszeniem dźwięku przez przewody wentylacyjne pomiędzy pomieszczeniami. Prędkości przepływu na instalacji, na której stosuje się tłumiki TK, nie powinny przekraczać 12m/s. Tłumiki mogą być montowane w pozycji poziomej lub pionowej. Konieczne jest zapewnienie prawidłowego mocowania elementu przy zastosowaniu systemowych podwiesi. info@klimawentex.pl Strona 34

35 MATERIAŁ ORAZ WYKONANIE - obudowa z blachy stalowej ocynkowanej (zwijana typu B/I) lub taśmy ocynkowanej (obudowa typu Sipro). Obudowa wykonana w klasie szczelności A. - wkład akustyczny z wełny mineralnej niepalnej zabezpieczonej tkaniną ochronną oraz siatką stalową ocynkowaną. Wkład może mieć grubość 50 lub 100 mm. Tłumik występuje z przyłączami: - nyplowymi bez lub z uszczelką wargową, - kołnierzowymi. Wymiary przyłączy są znormalizowane. Elementy stalowe zabezpieczone są przed działaniem czynników za pomocą powłoki ocynkowej. Możliwe jest wykonanie powłok malarskich proszkowych wewnętrznych i zewnętrznych w dowolnym kolorze z palety RAL lub zastosowanie stali kwasoodpornej. PRZYKŁADOWE WYMIARY TK-50 TK-100 L *d * D * d * D [mm] Możliwe jest niestandardowe wykonanie tłumików w zakresie wymiarów obudowy, grubości wkładu akustycznego, długości oraz materiału. PRZYKŁAD OZNACZENIA Tłumik TK Tłumik kołowy o grubości wkładu akustycznego 100mm, średnica przyłącza ᶲd = ᶲ200, długość L=1000 [mm], przyłącze standardowe mufowe bez uszczelki. info@klimawentex.pl Strona 35

36 17.2. TŁUMIKI AKUSTYCZNE TYP TP DO PRZEWODÓW WENTYLACYJNYCH I KLIMATYZACYJNYCH PROSTOKĄTNYCH PRZEZNACZENIE I ZASTOSOWANIE Tłumik typu TP o przekroju prostokątnym jest przewidziany do tłumienia hałasu w instalacjach wentylacji i klimatyzacji w celu zapewnienia właściwego środowiska akustycznego. Może być wbudowywany w układy nawiewne i wyciągowe złożone z kanałów blaszanych, murowanych jak i betonowych. Możliwe jest ich stosowanie przed i za urządzeniami takimi jak: centrale wentylacyjne, klimatyzatory, klimakonwektory i wentylatory. Mogą być również stosowane w celu zabezpieczenia przed przenoszeniem dźwięku przez przewody wentylacyjne pomiędzy pomieszczeniami. Prędkości przepływu na instalacji, na której stosuje się tłumiki TP, nie powinny przekraczać 20m/s. Tłumiki mogą być montowane w pozycji poziomej lub pionowej. Konieczne jest zapewnienie prawidłowego mocowania elementu przy zastosowaniu systemowych podwiesi. info@klimawentex.pl Strona 36

37 MATERIAŁ ORAZ WYKONANIE Tłumik jest zbudowany z: - obudowy z blachy stalowej ocynkowanej wykonanej w klasie szczelności A. Wymiaru obudów są znormalizowane, zgodne z typoszeregiem PN-EN wkładu akustycznego tzw.: kulis z wełny mineralnej, niepalnej w klasie A1, zabezpieczonych tkaniną ochronną (welonem z włókna szklanego). W zależności od rodzaju kulis wkład może być dodatkowo przysłonięty w 50% blachą ocynkowaną pełną lub perforowaną. Wkład może mieć grubość a wynoszącą 100, 200 lub 300mm. Rozstaw pomiędzy kulisami b wynika z doboru w zależności od poziomu tłumienia generowanego hałasu. Wkład akustyczny (kulisa) może być w wykonaniu: - absorpcyjnym AB przeznaczonym do tłumienia hałasu w zakresie średnich i wysokich częstotliwości. Kulisa zabezpieczona wyłącznie welonem szklanym. Obudowa może być wyposażona w tzw.: owiewki w celu zmniejszenia oporów przepływu oraz redukcję turbulencji przepływającego powietrza, - absorpcyjno - rezonatorowym AB-RE - przeznaczonym do tłumienia hałasu w zakresie niskich i średnich częstotliwości. Dopuszczalne jest ich stosowanie w zakresie wysokich częstotliwości. Wkład akustyczny jest obustronnie przysłonięty w 50% blachą stalową ocynkowaną pełną lub perforowaną. Obudowa może być również wyposażona w tzw.: owiewki. Tłumik występuje z przyłączami profilowymi lub kołnierzowymi o szerokości 20,30 lub 40mm (w zależności od wymiaru tłumika). Elementy stalowe zabezpieczone są przed działaniem czynników za pomocą powłoki ocynkowej. Możliwe jest wykonanie powłok malarskich proszkowych wewnętrznych i zewnętrznych w dowolnym kolorze z palety RAL lub zastosowanie stali kwasoodpornej. info@klimawentex.pl Strona 37

38 PRZYKŁADOWE WYMIARY A H a a=100 -f 300 [mm] b b=50 -f 300 [mm] L L=500, 1000, 1250, 1500 [mm] Możliwe jest niestandardowe wykonanie tłumików w zakresie wymiarów obudowy, grubości wkładu akustycznego, długości oraz materiału. PRZYKŁAD OZNACZENIA Tłumik TP AB-RE W / 500 x 315 x 1000 Tłumik prostokątny wyposażony w kulisy typu absorpcyjnego-rezonatorowego o grubości a=100mm, w rozstawie b=100 mm (szerokość szczeliny) w ilości 2 szt., kulisy standardowe zabezpieczone welonem z włókna szklanego, wymiar obudowy (kanału) szerokość A=500mm, wysokości H=315 mm i długości L=1000mm. Przyłącz profilowy 20mm. info@klimawentex.pl Strona 38

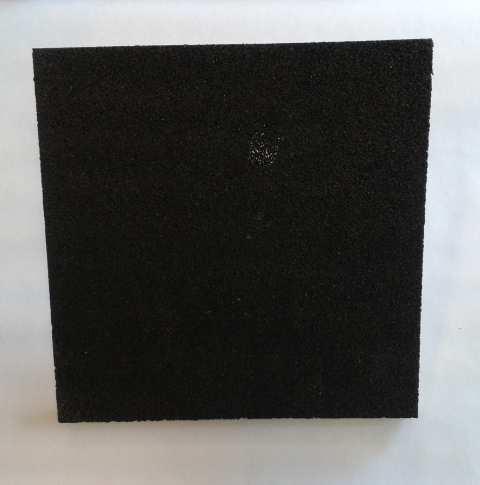

39 18. WSPORNIK DACHOWY WD-KF Strona 39

40 PRZEZNACZENIE I ZASTOSOWANIE Wspornik WD-KF przeznaczony jest do wykonania konstrukcji wsporczych pod montaż: - instalacji wentylacji, - instalacji rurowych, - urządzeń. Wspornik zalecany jest do montażu na dachach i innych podłożach o ograniczonej i niskiej nośności (bez konieczności kotwienia) w celu zapewnienia rozkładu obciążeń na dużej powierzchni i zabezpieczenia podłoża przed uszkodzeniem. Wspornik WD-KF przeznaczony jest do łączenia z elementami dowolnego systemu zamocowań. MATERIAŁ ORAZ WYKONANIE Wspornik WD-KF jest zbudowany z: - płyty podstawy stal czarna gatunek S235JRC+N, - podkładka amortyzacyjna EPDM, - element mocujący stal czarna gatunek S235JR+N. Elementy stalowe zabezpieczone przed działaniem czynników zewnętrznych za pomocą powłoki ocynkowanej galwanicznie lub ogniowo. Możliwe jest wykonanie powłok malarskich proszkowych w dowolnym kolorze z palety RAL. info@klimawentex.pl Strona 40

41 19. KLAPA REWIZYJNA IZOLOWANA TERMICZNIE I AKUSTYCZNIUE DO KANAŁÓW WENTYLACYJNYCH PROSTOKĄTNYCH MATERIAŁ ORAZ WYKONANIE - blacha stalowa - materiał tłumiący INDUSTRIAL BATTS BLACK lub PAROC INVENT grubości i dokładny materiał w zależności od wymagań klienta PRZYKŁADOWE WYMIARY A B info@klimawentex.pl Strona 41

42 20. CYBANT TYPU C M10 I M8 PRZEZNACZENIE I ZASTOSOWANIE Cybant przeznaczony jest fo zamocowania przewodów instalacyjnych do konstrukcji stalowych o przekroju kwadratowym. MATERIAŁ ORAZ WYKONANIE Pręt ciągniony fi 8mm lub fi 10mm w gatunku S235JR ocynkowany galwanicznie o parametrach wytrzymałościowych klasy 5.8 PRZYKŁADOWE WYMIARY h=170mm e=115mm b2=45mm d3 M8 lub M10 R=6mm X=150mm Y=95mm info@klimawentex.pl Strona 42

43 21. ATESTY I CERTYFIKATY info@klimawentex.pl Strona 43

44 Strona 44
