1 Zestawy wideodomofonowe z monitorem KW-EA10TC i panelami serii KW-136, KW-1370, KW-1380 KW-S201, KW-E202, KW-E206BC 10 dotykowy wyświetlacz TFT, bezsłuchawkowy, pamięć INSTRUKCJA OBSŁUGI I INSTALACJI Wyłączny Importer urządzeń marki KENWEI w Polsce: ELFON Sp. z o.o Kraków, ul. Pana Tadeusza 4

2

3 ! Montaż urządzenia powinien być wykonany przez osobę posiadającą "świadectwo kwalifikacyjne SEP" oraz przygotowanie techniczne w zakresie instalacji urządzeń produkcji ELFON, KENWEI, LANZ potwierdzone certyfikatem. Uwagi wstępne Dziękujemy za zainteresowanie systemami wideodomofonowymi Kenwei. Wideodomofon (w skrócie wideofon) to urządzenie umożliwiające nie tylko komunikację słowną z osobą, która chce wejść do budynku (jak to ma miejsce w domofonie), lecz umożliwiające również obejrzenie tej osoby. Kamera zainstalowana jest w panelu z przyciskami na drzwiach wejściowych lub bramie wjazdowej, natomiast monitor z funkcją komunikacji głosowej i wizualnej oraz możliwością sterowania ryglem i interkomem znajduje się w mieszkaniu. Monitor wideodomofonu z serii KW-EA10TC umożliwia stworzenie systemu wideodomofonowego lub rozbudowę istniejącego już systemu wprowadzając funkcję komunikacji wewnętrznej. Aby stworzyć podstawowy zestaw należy do monitora wybrać dowolny 4-przewodowy panel zewnętrzny z oferty produktów Kenwei. Wszelkie funkcje systemu uzyskiwane są po skompletowaniu zestawu złożonego ze stacji zewnętrznych i wewnętrznych. Przed instalacją i użytkowaniem prosimy o zapoznanie się i postępowanie zgodnie z niniejszą instrukcją. W razie problemów należy skontaktować się z pomocą techniczną ( Ostrzeżenie: Nie rozmontowuj urządzenia, ani nie ściągaj obudowy, gdyż grozi to porażeniem! Instalację i serwisowanie zlecaj tylko wykwalifikowanemu serwisowi. Instrukcja zawiera wszystkie niezbędne informacje dotyczące instalacji i użytkowania. Uwaga! KENWEI zastrzega sobie prawo do zmiany wyglądu, cech, funkcji i parametrów technicznych urządzeń w celu poprawy jakości produktów. Spis treści 1. Instrukcja użytkownika... strona Podstawowe cechy produktu... strona Obsługa i regulacja... strona 6 2. Instrukcja instalatora... strona Instalacja elektryczna... strona Schematy połączeń... strona Wymiary i akcesoria... strona Montaż monitora... strona Dane techniczne... strona 19 strona 3

4 Charakterystyka zestawu Wideodomofony Kenwei oferują klientom szeroki wybór stacji wewnętrznych i zewnętrznych. Kompletując zestaw należy wybrać odpowiadającą wymaganiom stację wewnętrzną i zewnętrzną, łącząc te urządzenia otrzymujemy kompletny zestaw wideodomofonowy, który zależnie od potrzeb oraz możliwości poszczególnych urządzeń można rozbudować o dodatkowe akcesoria. Podstawowe funkcje zestawu: możliwość bezpośredniego sterowania ryglem elektromagnetycznym służącym do otwierania drzwi, możliwość prowadzenia rozmowy pomiędzy modułem zewnętrznym i wewnętrznym, możliwość obserwacji wizyjnej osoby odwiedzającej, możliwość podglądu pola obserwacji kamery (90 sekundowy podgląd obrazu z kamery przy wywołaniu panela bramowego). Podstawową funkcjonalność wideodomofonu uzyskujemy po wykonaniu połączenia według poniższego schematu: ZASILACZ ELEKTROZACZEPU PANEL ZEWNĘTRZNY S1 S2 +12V NC AF VCC VD MONITOR WIDEODOMOFONU AF VCC VD ELEKTROZACZEP K Przycisk K zwalniający elektrozaczep (przycisk może być zainstalowany opcjonalnie) Wejście zasilania DC12V (zasilanie może być doprowadzone opcjonalnie) użycie dodatkowego zasilania zapewnia stałe podświetlenie etykiet adresowych i przycisków wywołania. Jest niezbędne w przypadku użycia czytnika kluczy elektronicznych Do działania systemu niezbędna jest co najmniej jedna stacja zewnętrzna (panel bramowy z kamerą) oraz jedna stacja wewnętrzna (monitor wideodomofonu). Systemy Kenwei oferują klientowi możliwość dopasowania urządzeń wideodomofonu do konkretnych wymagań pozwalając na indywidualny wybór stacji wewnętrznej i zewnętrznej, nie istnieje jednak możliwość samodzielnej pracy poszczególnych urządzeń zestawu jak również nie jest dopuszczana możliwość łączenia urządzeń pochodzących od różnych producentów. strona 4

5 INSTRUKCJA UŻYTKOWNIKA 1.1 Podstawowe cechy produktu dotykowy ekran o przekątnej 10 nowoczesny interfejs dotykowy rozmowa bez użycia słuchawki możliwość rozbudowy o 7 kolejnych monitorów przycisk funkcji dodatkowych - wbudowany dodatkowy przekaźnik (np. do obsługi bramy) funkcja pamięci - nagrywanie zdjęć lub filmów na karcie microsd 7 melodii sygnału wywołania funkcja wyciszenia dzwonka w przedziale czasowym nagrywanie wiadomości głosowych funkcja blokowania połączeń z wybranego panelu funkcja automatycznego otwierania wejścia w 5 przedziałach czasowych kontrolka zasilania ekran dotykowy zasilanie przełącznik VD-R/ reset mikrofon pasek powiadomień głośnik slot kart micro SD skróty Jeśli karta microsd nie jest widoczna przez system (brak odpowiedniej ikony na pasku powiadomień) należy wykonać jej formatowanie (patrz str.11). strona 5

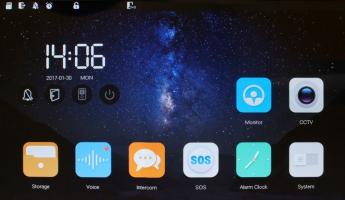

6 1.2 Obsługa i regulacja 1. Włączanie / wyłączanie monitora ępo doprowadzeniu zasilania monitor wyda dźwięk DI i zaświeci się kontrolka zasilania. Ekran wyświetli logo tytułowe a następnie przejdzie do ekranu głównego. ędotknij przez ok. 5s ikonę aby wyłączyć monitor kontrolka zasilania zgaśnie. Aby włączyć monitor dotknij ekran w dowolnym miejscu. Uwaga: w systemach z wieloma monitorami niemożliwe jest wyłączenie monitora głównego jeśli któraś jednostka dodatkowa jest w trakcie podglądu lub rozmowy zostanie to zasygnalizowane dźwiękiem DI, DI, DI. ękrótkie dotknięcie ikony przełączy monitor w tryb czuwania. Uwaga: Niewielki szum dochodzący z głośnika urządzenia po rozświetleniu ekranu jest zjawiskiem normalnym, wynika z przygotowania układu audio do ewentualnej komunikacji. 2.Ekran główny Wideomonitor EA10TC wyposażony jest w ekran dotykowy, obsługa polega na wybieraniu odpowiednich pozycji za pośrednictwem interfejsu dotykowego. Ekran główny składa się z trzech obszarów: paska powiadomień znajdującego się w górnej części ekranu, ikon skrótów umieszczonych pod zegarem i datownikiem oraz kolorowych ikon funkcji. ępasek powiadomień Ikony powiadomień karta microsd obecna zezwolenie połączeń z obu paneli automatyczne otwieranie aktywne tryb POZA DOMEM rozmowa wyciszona wyciszenie dzwonka zezwolenie połączeń tylko dla wejścia 1 zezwolenie połączeń tylko dla wejścia 2 wbudowany przekaźnik aktywny dodatkowy przycisk dzwonka aktywny funkcja alarm aktywna wywołanie z drugiego wejścia otwieranie alarm SOS aktywny ęikony skrótów Wyciszenie włącza funkcję wyciszenia dzwonków Poza domem aktywuje automatyczny zapis Przycisk dodatkowy aktywuje wbudowany w monitor przekaźnik Wygaszenie przejście w tryb czuwania, wygasza ekran ęikony funkcji strona 6 Wejścia podgląd obrazu z paneli zewnętrznych Interkom połączenia wewnętrzne (jeśli w systemie występuje więcej niż 1 monitor) Kamery podgląd z kamer dołączonych do wejść CCTV SOS uaktywnia alarm SOS Pamięć przeglądanie zawartości pamięci (zapisane zdjęcia i filmy) Alarmy menu ustawiania alarmów Komunikaty menu wiadomości głosowych System ustawienia systemowe

7 3. Ekran obsługi paneli zewnętrznych ęrozmowa W trakcie wywołania monitor automatycznie wyświetli obraz z dzwoniącego paneliu emitując jednocześnie dzwonek. Dotknij ikonę aby odebrać rozmowę, aby zakończyć dotknij głośność zakładki do przełączania paneli Wywołanie. Odebranie ę Nagrywanie wideo W trakcie podglądu lub rozmowy dotknij ikonę Rozmowa pojawi się symbol sygnalizujący nagrywanie. Nagrania wykonane podczas podglądu są bez dźwięku. ę Wykonywanie zdjęć W trakcie podglądu lub rozmowy dotknij ikonę aby wykonać zdjęcie. ę Otwieranie wejścia W trakcie rozmowy dotknij ikonę aby otworzyć elektrozaczep pojawi się symbol sygnalizujący otwieranie (otwieranie możliwe jest jedynie w trakcie połączenia głosowego). ę Przycisk funkcji dodatkowych Podczas rozmowy, podglądu bądź monitorowania CCTV możesz dotknąć ikonę w monitor przekaźnik. Pojawi się wtedy symbol System/Ustawienia ogólne. Uwaga: dotknięcie ikony aby zamknąć wbudowany. Czas zwarcia przekaźnika można ustawić w menu powoduje zwarcie styków S1, S2 na złączu SW z tyłu monitora. Do styków przekaźnika można podłączyć dowolne urządzenie zewnętrzne np. automat bramowy. Maksymalna obciążalność styków S1, S2 to DC30V / 1A. ę Przekazanie rozmowy na inny monitor/unifon Funkcja dostępna jedynie, kiedy w systemie znajdują się co najmniej dwa urządzenia wewnętrzne (monitory lub unifony). W trakcie rozmowy dotknij ikonę a następnie wybierz numer urządzenia, do którego ma być zrealizowane przekierowanie. Wybrany monitor zacznie dzwonić należy odebrać połączenie za pomocą ikony. Numery monitorów można ustawić w Menu System/Ustawienia ogólne. Monitor główny tj. ten, do którego podłączone są panele zewnętrzne musi mieć zawsze numer 1. strona 7

8 îustawienia parametrów obrazu W trakcie rozmowy lub podglądu dotknij ikonę aby móc regulować jasność, kontrast i kolor obrazu. îregulacja głośności rozmowy Podczas trwającej rozmowy dotknij pasek z ikoną głośnika i przesuwaj w lewo lub prawo aby dostosować głośność. 4. Obsługa kamer CCTV Dotknij ikonę aby przejść do ekranu obsługi kamer. Ekran ten umożliwia również wykonywanie zdjęć, nagrywanie filmów, używanie przycisku funkcji dodatkowych, ustawianie parametrów obrazu (szczegóły: patrz pkt.3). îprzełączanie kamer Podczas podglądu CCTV dotknij jedną z ikon u dołu ekranu aby przełączać się pomiędzy kamerami podłączonymi do poszczególnych wejść CCTV. Monitor automatycznie zakończy podgląd po czasie ustawionym w menu System/ Ustawienia ogólne. îautomatyczne przełączanie kamer Podczas podglądu CCTV dotknij ikonę aby włączyć funkcję cyklicznego przełączania kamer CCTV. Czas przełączania oraz ilość wyświetlanych kamer można regulować pod ikoną. 5. Komunikacja wewnętrzna interkom Na Ekranie głównym wybierz ikonę pojawi się ekran umożliwiający wybór monitora, z którym chcemy się połączyć. Wybierz żądany numer i zaczekaj na odebranie połączenia. Numery monitorów można ustawić z SYSTEM - USTAWIENIA OGÓLNE w pozycji NR MONITORA. Monitor główny tj. ten, do którego podłączone są panele zewnętrzne musi mieć zawsze numer 1. strona 8

9 6.Wiadomości głosowe Dotknij ikonę aby przejść do wiadomości głosowych funkcją. Pozwala na nagranie dwóch rodzajów komunikatów głosowych. Dla każdego rodzaju możemy zapisać trzy różne komunikaty o maksymalnym czasie trwania 20s. Aktywna wiadomość Zatrzymaj/zapisz Wiadomość gospodarza Wiadomość domownika Powrót Głośność odtwarzania Nagraj Odtwórz Aby nagrać wiadomość dotknij ikonę wiadomość naciśnij zamieni się w Usuń i rozpocznie nagrywanie. Aby zatrzymać i zapisać lub stanie się to automatycznie po 20 sekundach. îwiadomość gospodarza Pozwala na nagranie wiadomości, którą będą mogły usłyszeć osoby wciskające przycisk dzwonka na panelu bramowym. Aby po nagraniu wiadomości uruchomić funkcję automatycznego odtwarzania należy w menu System/Ustawienia sceny/wiadomość gospodarza wybrać jedną z trzech wiadomości. îwiadomość domownika Pozwala nagrać wiadomość, którą będą mogli odtworzyć inni użytkownicy monitora. Po nagraniu wiadomości, poprzez dotknięcie symbolu przy konkretnej wiadomości możemy oznaczyć ją jako aktywną. Spowoduje to, podświetlenie wykrzyknika oraz pojawienie kropki na ikonie na ekranie głównym informującej o wiadomości czekające na odtworzenie. strona 9

10 3. Ustawienia systemowe îustawienia ogólne Maks. Ilość monitorów - ustawia tryb pracy z dodatkowymi monitorami pozwalający na pracę w systemie z maks. 4 monitorami lub maks. 8 monitorami. Wszystkie monitory w systemie powinny mieć ustawiony taki sam tryb pracy (Maks.4 pozwala zachować kompatybilność ze starszymi modelami). Nr monitora - numer monitora, funkcja wykorzystywana w systemach z wieloma monitorami. Pozwala przypisać każdemu monitorowi numer numer ten wykorzystywany jest do rozróżniania monitorów podczas połączeń interkomowych. Numer monitora głównego musi mieć zawsze wartość 1. Tryb CCTV - tryb pracy wejść CCTV. Do wyboru są dwa tryby: 1 każdy monitor może posiadać swoje własne kamery. W tym trybie do każdego z monitorów mogą być podłączone zupełnie inne kamery CCTV. Podgląd CCTV dla każdego monitora realizowany jest niezależnie od pozostałych. 2 każdy z monitorów może realizować jedynie pogląd z kamer podłączonych do monitora głównego. Monitory dodatkowe nie mogą posiadać swoich własnych kamer CCTV wszystkie monitory mają dostęp do kamer podłączonych do monitora głównego (wymaga specjalnego połączenia monitorów poprzez linie VD-in/VD-out; patrz strona 15). Czas podglądu kamery - czas wyświetlania podglądu CCTV. Ustawienia wywołania - wybiera aktywne kanały paneli bramowych. Przykładowo wybranie We.1 spowoduje, że monitor będzie ignorował wszelkie wywołania z panelu bramowego podłączonego pod wejście We.2. Multi-wejście - ustawia tryb działania SOS - zwarcie styków S+, S- powoduje uruchomienie alarmu SOS Przycisk dodatkwoy - zwarcie styków S+, S- powoduje zwarcie przekaźnika wbudowanego w monitor (złącze SW - styki S1, S2) Przycisk dzwonka - zwarcie styków S+, S- powoduje wyemitowanie sygnału dźwiękowego, funkcja dla dodatkowego przycisku dzwonka Czas przekaźnika - czas zwarcia wbudowanego w monitor przekaźnika (1, 3, 10, 20s) îustawienia głośności Dzwonek We.1, Dzwonek We.2 - melodia dzwonka dla kanału pierwszego (We.1) i drugiego (We.2), 7 melodii do wyboru Czas dzwonka - czas trwania dzwonka (5, 10, 15, 20s) Głośność dzwonka - (45 poziomów głośności) Dźwięk dotyku ikon Głośność SOS Głośność alarmu (budzika) îustawienia OSD Język - wybór języka menu Jasność ekranu Wygaszenie ekranu - czas po jakim ekran zostanie wygaszony (10s, 20s, 30s, zawsze włączony) îustawienia czasu Ustawienia czasu i daty strona 10

11 îzabezpieczenia Auto otwieranie funkcja powoduje, że w określonych przedziałach czasu każde wciśnięcie przycisku dzwonka na panelu bramowym będzie skutkowało natychmiastowym otworzeniem wejścia Czas otwierania pozwala ustawić pięć przedziałów czasowych z podziałem na dni tygodnia, dla których Auto-otwieranie będzie aktywne, możliwy jest również wybór konkretnego wejścia (We.1, We.2 lub We.1+We.2), dla których funkcja jest aktywna Czas otwarcia panelu bramowego (1, 3, 5, 10s) Powiązanie SOS włącza/wyłącza powiadomienie o alarmie SOS na innych monitorach w systemie îustawienia sceny Auto Wyciszenie - włącza/wyłącza funkcję automatycznego wyciszenie dzwonkó w ustalonym przedziale czasu Auto wyciszenie start - czas rozpoczęcia automatycznego wyciszenia dzwonków Auto wyciszenie koniec - czas zakończenia automatycznego wyciszenia dzwonków Tryb Poza Domem - Do wyboru: Zdjęcia, Zdjęcie*3,NAGR-10S, NAGR-30S co oznacza, że jeśli funkcja Poza Domem (włączana ikoną skrótu na ekranie głównym) jest aktywna, osoba dzwoniąca zostanie zapisana w postaci: zdjęcia, serii 3 zdjęć, 10 sekundowego filmu lub 30 sekundowego filmu. Wiadomość gospodarza - pozwala wybrać numer zapisanej wiadomości (zapisu dokonujemy w menu wiadomości głosowych - Komunikaty), która zostanie odtworzona na panelu bramowym po wciśnięciu przycisku dzwonka îinformacje o systemie Auto-nadpisywanie SD - włącza/wyłącza automatyczne nadpisywanie plików po przepełnieniu karty pamięci Formatuj kartę SD Wersja sprzętu - wersja płyty głównej Wersja MCU - wersja mikokontrolera Wersja TFT - wersja sterownika ekranu Ustawienia fabryczne Aktualizacja z karty SD - pozwala na aktualizację oprogramowania z karty pamieci strona 11

12 INSTRUKCJA INSTALATORA 2.1. Instalacja elektryczna Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów, który powinien wynosić: Długość przewodów Przewody między monitorem i zasilaczem monitora (przekrój) Przewody między monitorem i panelem zewnętrznym lub unifonem (przekrój) 30m 2x1mm2 50m 2x2mm2 100m nie zalecane 4x0,3mm2 4x0,5mm2 4x0,75mm2 Przewody między monitorem i kamerą CCTV(rodzaj przewodu) Przewód koncentryczny 75Ω W celu zmniejszenia zakłóceń zaleca się stosowanie przewodu koncentrycznego 75Ω dla sygnału wideo, szczególnie dla odległości pomiędzy monitorem, a kamerą ponad 50m. Rdzeń przewodu koncentrycznego podłącza się do zacisków VD, ekran przewodu do masy. Pomimo połączenia masy do ekranu konieczne jest zastosowanie dodatkowego przewodu łączącego obie masy () o odpowiednim przekroju. Nie należy prowadzić przewodów wideofonu w jednej wiązce z przewodami innych instalacji np. dzwonkowa, telefoniczna, systemu alarmowego. Wszelkie przewody energetyczne i telekomunikacyjne, będące w bezpośrednim kontakcie z przewodami łączącymi panel zewnętrzny z monitorem mogą wpłynąć niekorzystnie na działanie całego systemu. Uwaga! Jeżeli użytkownik posiada przewody połączeniowe inne niż zalecane lub odległości pomiędzy panelem zewnętrznym, a monitorem przekraczają 100m to instalacja urządzenia jest możliwa, niemniej należy dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności działania i skontaktować się z pomocą techniczną Kenwei Polska () w celu uzyskania szczegółowych informacji. Do rozbudowy systemu nie należy stosować urządzeń innych niż zalecane przez producenta. strona 12

13 2.2. Schematy połączeń 1. Opis złącz D E F EXTENSION VCC1 VD1 AF i/o VD2 AF i/o 1 2 VCC2 AF1 POWER AF2 DOOR1 +14V VD i/o C DAT i/o B i/o A DOOR2 CCTV VD-IN VD-IN VD-IN VD-IN 4 VD-IN 3 VD-IN VD-IN 2 VD-IN 1 S1 S2 E SW S+ S-CALL C CCTV S- VD-O VD-O RIING-O RIING+ VD i/o EXTENSION B D DAT i/o i/o A F A - ZASILANIE B - ZŁĄCZA PANELI ZEWNĘTRZNYCH C - ZŁĄCZE ROZSZERZEŃ DO PODŁĄCZANIA KOLEJNYCH MONITORÓW, UNIFONÓW, MODUŁU GSM D - ZŁĄCZE FUNKCJI DODATKOWYCH E, F - WEJŚCIA WIDEO DLA KAMER CCTV S2 S1 Przycisk dodatkowy SW DC30V/1A MAX SW to wyjście wbudowanego w monitor przekaźnika. Przekaźnik ten zamyka obwód pomiędzy stykami S1 i S2 po dotknięciu odpowiedniej ikony na ekranie monitora. Obciążalność przekaźnika to DC30V/1A. strona 13

14 +VCC - POWER RING+ ON OFF VD-R DC14V/1.5A VD-O EA10TC POWER DC14V/1.5A CCTV1 CCTV8 Monitor / TV EXTENSION CCTV B DOOR (0.5W/8Ω) Sygnalizator wywołania CCTV A VD i/o DAT i/o i/o AF i/o VCC VD AF przycisk sterowania lub dodatkowy przycisk dzwonka urządzenie zewnętrzne RVV4*0.5mm VD-IN jednostka dodatkowa EA10TC CCTV B VD-IN EXTENSION DOOR CCTV A - 2 VD-R jednostka główna +VCC AF VCC VD POWER VD VCC AF VD VCC AF zasilacz elektrozaczepu elektrozaczep zasilacz elektrozaczepu elektrozaczep AF i/o EA10TC VD i/o DAT i/o i/o EXTENSION CCTV B DOOR CCTV A jednostka dodatkowa 2 Uwaga! Paneli bramowych nie można podłączać bezpośrednio do monitorów dodatkowych RVV4*0.5mm RVV4*0.5mm 2 DC14V/1.5A - RVV4*0.5mm2 ON OFF S2 S1 ON OFF VD-R SS+ 2. Schemat instalacji - system maksymalnie rozbudowany +VCC strona 14

15 strona 15 urządzenie zewnętrzne Przycisk sterowania lub dodatkowy przycisk dzwonka Sygnalizator wywołania Jednostka główna Połączenie kamer tryb CCTV 2 urządzenie zewnętrzne Przycisk sterowania lub dodatkowy przycisk dzwonka Monitor / TV Sygnalizator wywołania Jednostka główna Połączenie kamer tryb CCTV 1 urządzenie zewnętrzne Przycisk sterowania lub dodatkowy przycisk dzwonka Sygnalizator wywołania urządzenie zewnętrzne Przycisk sterowania lub dodatkowy przycisk dzwonka Monitor / TV Sygnalizator wywołania Jednostka dodatkowa 1 Jednostka dodatkowa 1 urządzenie zewnętrzne Przycisk sterowania lub dodatkowy przycisk dzwonka Sygnalizator wywołania Jednostka dodatkowa N(N 7) (Opcjonalnie) Monitor / TV Jednostka dodatkowa N(N 7) urządzenie zewnętrzne Przycisk sterowania lub dodatkowy przycisk dzwonka Monitor / TV Sygnalizator wywołania 3. Przykład zastosowania funkcji tryb CCTV 1 i tryb CCTV 2

16 2.3. Wymiary i akcesoria 22,65mm mm mm 90mm wkręty montażowe 105mm 85mm zasilacz kołki rozporowe uchwyt / ramka montażowa strona 16

17 2.4. Montaż monitora Uwaga! Odłącz zasilanie od monitora podczas montażu lub demontażu. Montaż natynkowy 1. Zamontuj uchwyt w miejscu, gdzie wyprowadzone są przewody, za pomocą wkrętów. Jeśli instalacja nie jest wykonana doprowadź przewody do monitora. Instalacje monitora znacznie ułatwia wykonanie puszki podtynkowej o średnicy 60mm bezpośrednio pod uchwytem. 2. Usuń izolację z przewodów jak na ilustracji. 8-12mm 3. Połącz przewody do termi-nala monitora, jak pokazano na rysunku. Upewnij się, że przewody zostały podłączone zgodnie ze schematem instalacyjnym. 4. Umieść monitor w przymocowanym uchwycie i ostrożnie przesuń ku dołowi. strona 17

18 Ważne Pamiętaj! 1. Nie montuj monitora w pobliżu urządzeń silnie emitujących pole magnetyczne jak telewizor, głośniki, itp. 2. Nie montuj monitora w miejscu narażonym na dużą wilgotność powietrza. 3. Nie otwieraj obudowy urządzenia, gdyż występuje niebezpieczeństwo porażenia prądem 4.Monitora nie montuj w miejscu narażonym na duże wibracje, wstrząsy i silne promieniowanie słoneczne 5. Nie podłączaj urządzenia do zasilania przed podłączeniem wszystkich elementów zestawu. 6. Wyłącz urządzenie i skontaktuj się z serwisem Kenwei Polska, jeśli zauważysz, że urządzenie pracuje w sposób nie prawidłowy. strona 18
