1 PRZYKŁADOWE SCHEMATY POŁĄCZENIOWE 55

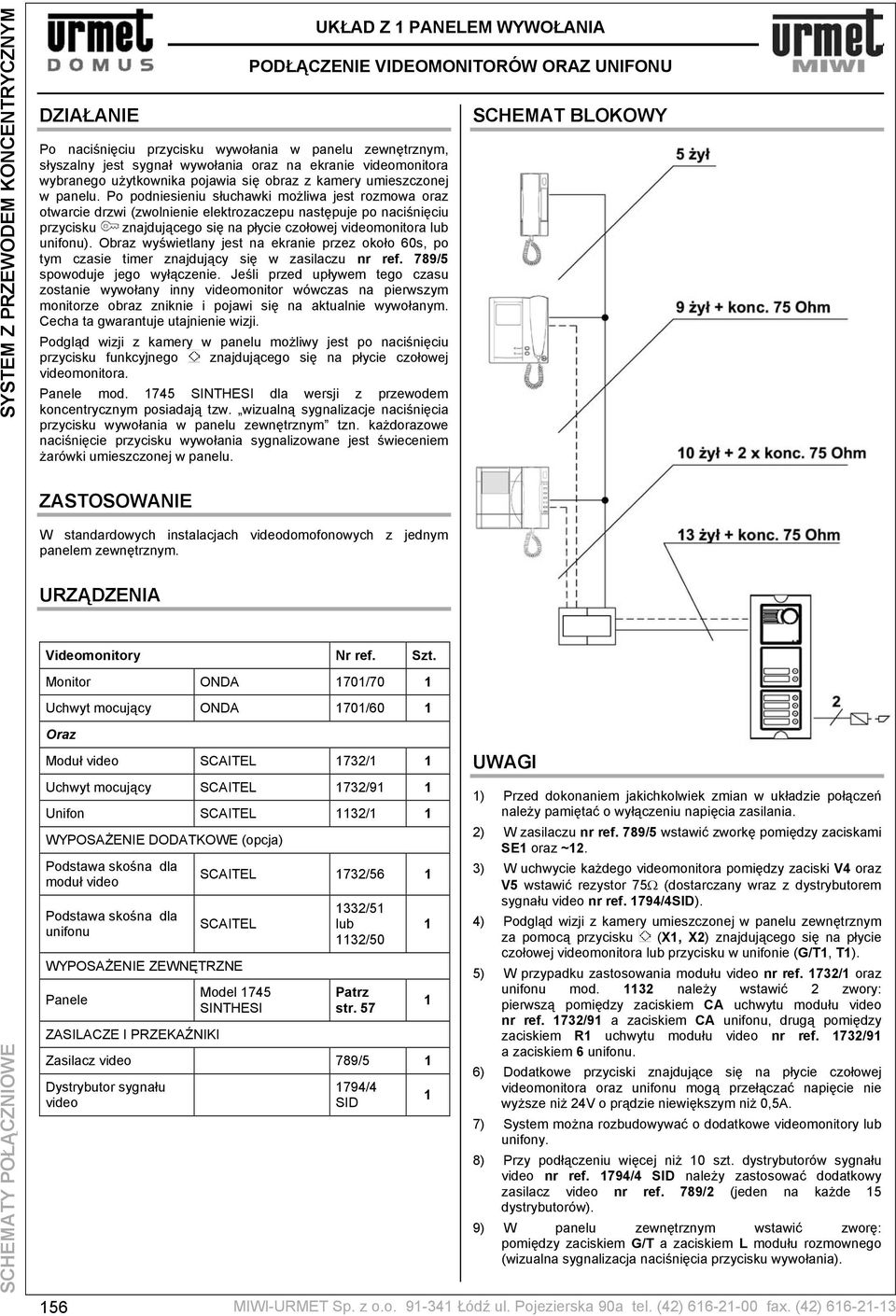

2 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE Po naciśnięciu przycisku wywołania w panelu zewnętrznym, słyszalny jest sygnał wywołania oraz na ekranie videomonitora wybranego użytkownika pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora lub unifonu). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Jeśli przed upływem tego czasu zostanie wywołany inny videomonitor wówczas na pierwszym monitorze obraz zniknie i pojawi się na aktualnie wywołanym. Cecha ta gwarantuje utajnienie wizji. Podgląd wizji z kamery w panelu możliwy jest po naciśnięciu przycisku funkcyjnego znajdującego się na płycie czołowej videomonitora. Panele mod. 745 SINTHESI dla wersji z przewodem koncentrycznym posiadają tzw. wizualną sygnalizacje naciśnięcia przycisku wywołania w panelu zewnętrznym tzn. każdorazowe naciśnięcie przycisku wywołania sygnalizowane jest świeceniem żarówki umieszczonej w panelu. UKŁAD Z PANELEM WYWOŁANIA PODŁĄCZENIE VIDEOMONITORÓW ORAZ UNIFONU SCHEMAT BLOKOWY ZASTOSOWANIE W standardowych instalacjach videodomofonowych z jednym panelem zewnętrznym. URZĄDZENIA Videomonitory Nr ref. Szt. Monitor ONDA 70/70 Uchwyt mocujący ONDA 70/60 SCHEMATY POŁĄCZNIOWE Oraz Moduł video SCAITEL 732/ Uchwyt mocujący SCAITEL 732/9 Unifon SCAITEL 32/ WYPOSAŻENIE DODATKOWE (opcja) moduł video unifonu 56 SCAITEL 732/56 SCAITEL WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI Model 745 SINTHESI 332/5 lub 32/50 Patrz str. 57 Zasilacz video 789/5 Dystrybutor sygnału video 794/4 SID UWAGI ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie każdego videomonitora pomiędzy zaciski V4 oraz V5 wstawić rezystor 75Ω (dostarczany wraz z dystrybutorem sygnału video nr ref. 794/4SID). 4) Podgląd wizji z kamery umieszczonej w panelu zewnętrznym za pomocą przycisku (X, X2) znajdującego się na płycie czołowej videomonitora lub przycisku w unifonie (G/T, T). 5) W przypadku zastosowania modułu video nr ref. 732/ oraz unifonu mod. 32 należy wstawić 2 zwory: pierwszą pomiędzy zaciskiem CA uchwytu modułu video nr ref. 732/9 a zaciskiem CA unifonu, drugą pomiędzy zaciskiem R uchwytu modułu video nr ref. 732/9 a zaciskiem 6 unifonu. 6) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 7) System można rozbudowywać o dodatkowe videomonitory lub unifony. 8) Przy podłączeniu więcej niż 0 szt. dystrybutorów sygnału video nr ref. 794/4 SID należy zastosować dodatkowy zasilacz video nr ref. 789/2 (jeden na każde 5 dystrybutorów). 9) W panelu zewnętrznym wstawić zworę: pomiędzy zaciskiem G/T a zaciskiem L modułu rozmownego (wizualna sygnalizacja naciśnięcia przycisku wywołania). MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

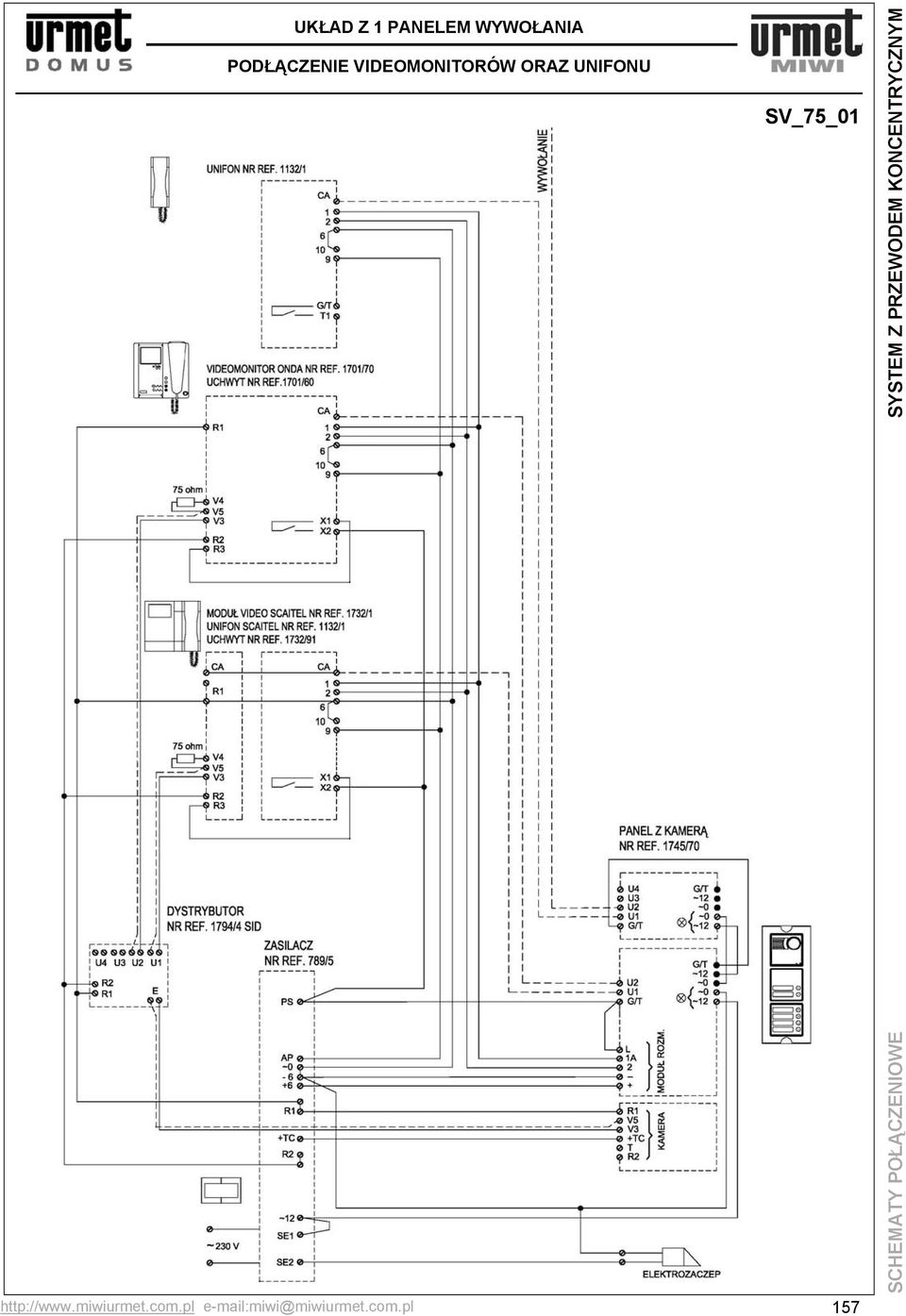

3 UKŁAD Z PANELEM WYWOŁANIA PODŁĄCZENIE VIDEOMONITORÓW ORAZ UNIFONU SV_75_0 miwi@miwiurmet.com.pl 57 SYSTEM Z PRZEWODEM KONCENTRYCZNYM

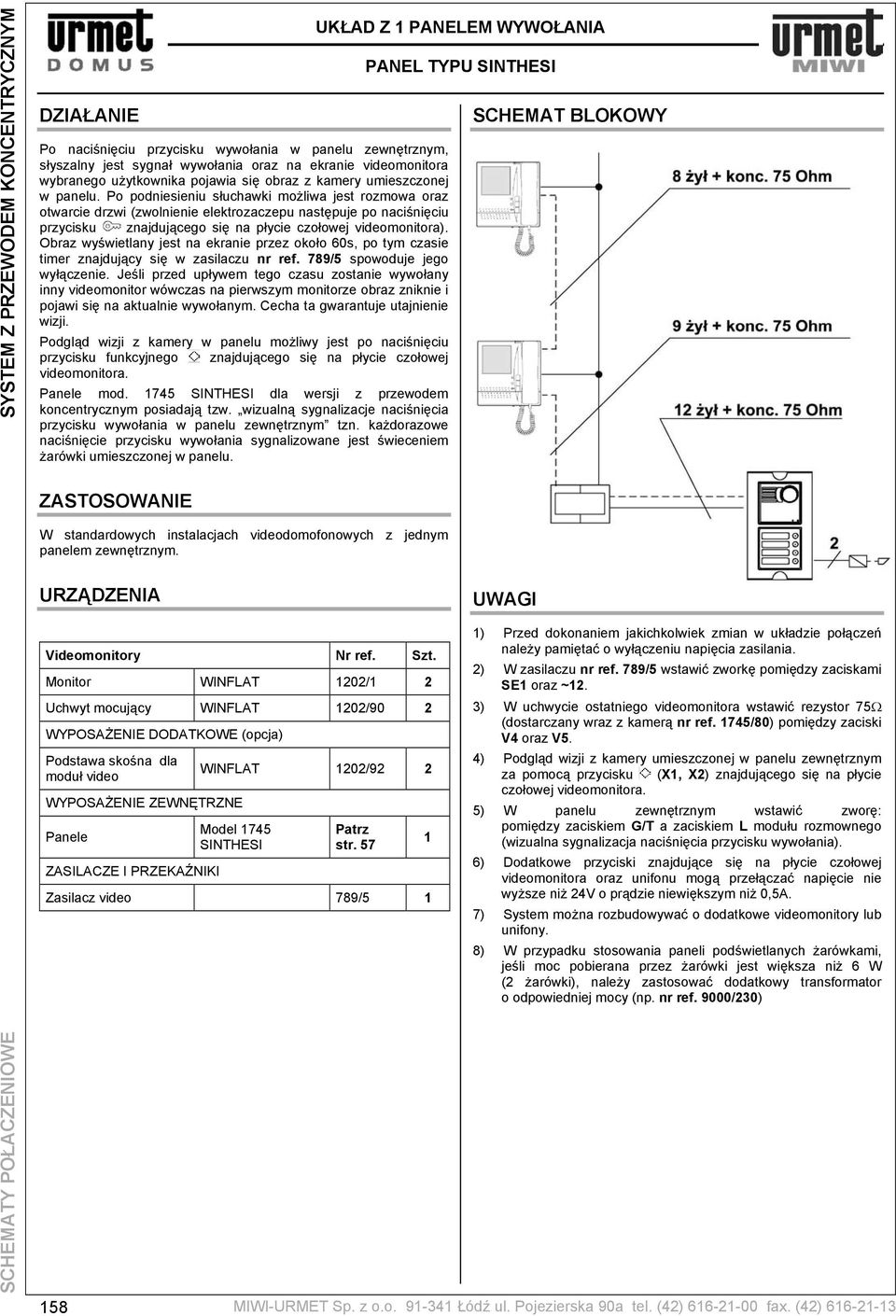

4 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE Po naciśnięciu przycisku wywołania w panelu zewnętrznym, słyszalny jest sygnał wywołania oraz na ekranie videomonitora wybranego użytkownika pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Jeśli przed upływem tego czasu zostanie wywołany inny videomonitor wówczas na pierwszym monitorze obraz zniknie i pojawi się na aktualnie wywołanym. Cecha ta gwarantuje utajnienie wizji. Podgląd wizji z kamery w panelu możliwy jest po naciśnięciu przycisku funkcyjnego znajdującego się na płycie czołowej videomonitora. Panele mod. 745 SINTHESI dla wersji z przewodem koncentrycznym posiadają tzw. wizualną sygnalizacje naciśnięcia przycisku wywołania w panelu zewnętrznym tzn. każdorazowe naciśnięcie przycisku wywołania sygnalizowane jest świeceniem żarówki umieszczonej w panelu. UKŁAD Z PANELEM WYWOŁANIA PANEL TYPU SINTHESI SCHEMAT BLOKOWY ZASTOSOWANIE W standardowych instalacjach videodomofonowych z jednym panelem zewnętrznym. URZĄDZENIA Videomonitory Nr ref. Szt. Monitor WINFLAT 202/ 2 Uchwyt mocujący WINFLAT 202/90 2 WYPOSAŻENIE DODATKOWE (opcja) moduł video WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI WINFLAT 202/92 2 Model 745 SINTHESI Patrz str. 57 Zasilacz video 789/5 UWAGI ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie ostatniego videomonitora wstawić rezystor 75Ω (dostarczany wraz z kamerą nr ref. 745/80) pomiędzy zaciski V4 oraz V5. 4) Podgląd wizji z kamery umieszczonej w panelu zewnętrznym za pomocą przycisku (X, X2) znajdującego się na płycie czołowej videomonitora. 5) W panelu zewnętrznym wstawić zworę: pomiędzy zaciskiem G/T a zaciskiem L modułu rozmownego (wizualna sygnalizacja naciśnięcia przycisku wywołania). 6) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 7) System można rozbudowywać o dodatkowe videomonitory lub unifony. 8) W przypadku stosowania paneli podświetlanych żarówkami, jeśli moc pobierana przez żarówki jest większa niż 6 W (2 żarówki), należy zastosować dodatkowy transformator o odpowiedniej mocy (np. nr ref. 9000/230) SCHEMATY POŁACZENIOWE 58 MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

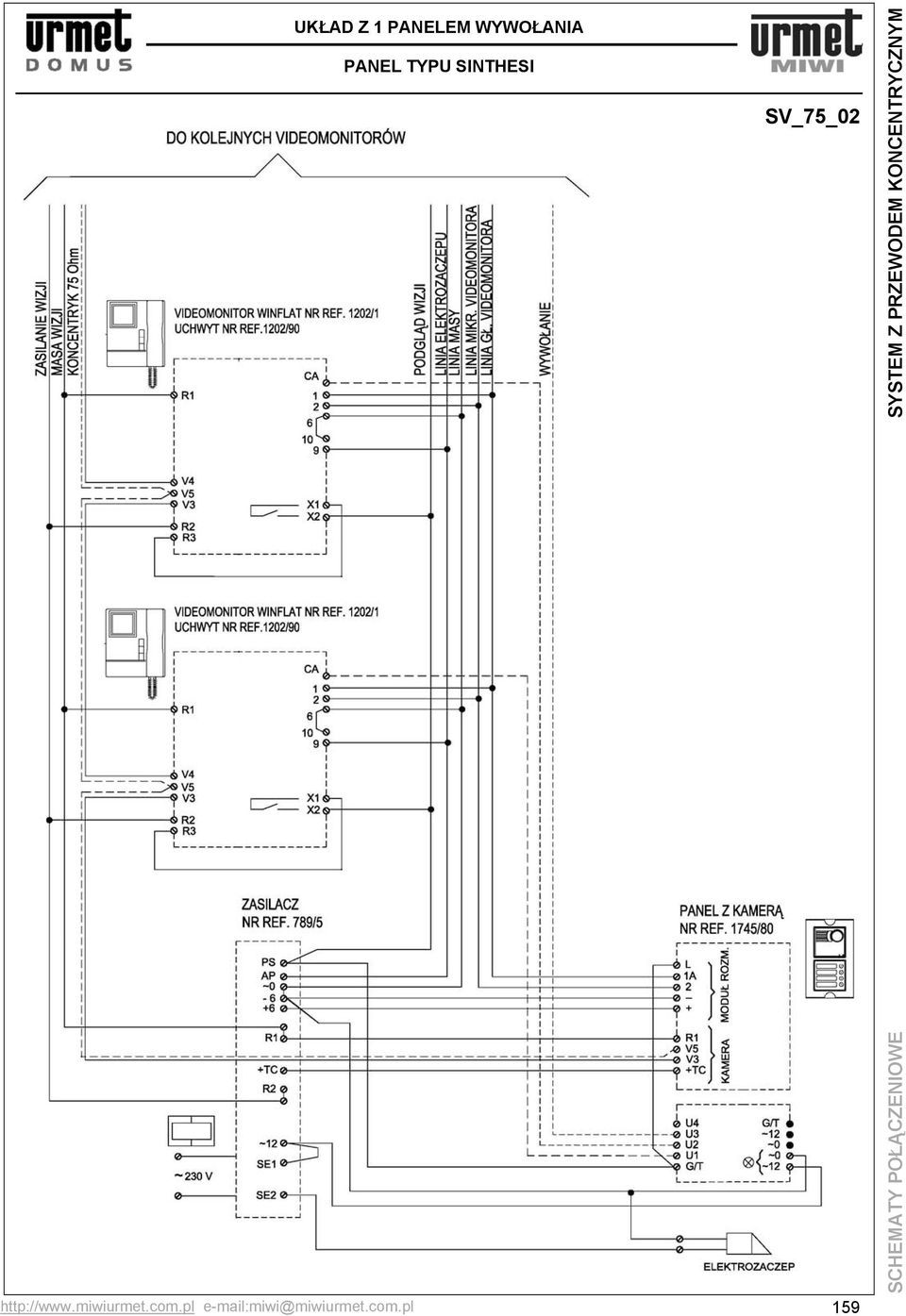

5 UKŁAD Z PANELEM WYWOŁANIA PANEL TYPU SINTHESI SV_75_02 SYSTEM Z PRZEWODEM KONCENTRYCZNYM miwi@miwiurmet.com.pl 59

6 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE UKŁAD Z PANELEM WYWOŁANIA PODŁĄCZENIE RÓŻNYCH TYPÓW VIDEOMONITORÓW Po naciśnięciu przycisku wywołania w panelu zewnętrznym, słyszalny jest sygnał wywołania oraz na ekranie videomonitora wybranego użytkownika pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora lub unifonu). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Jeśli przed upływem tego czasu zostanie wywołany inny videomonitor wówczas na pierwszym monitorze obraz zniknie i pojawi się na aktualnie wywołanym. Cecha ta gwarantuje utajnienie wizji. Podgląd wizji z kamery w panelu możliwy jest po naciśnięciu przycisku funkcyjnego znajdującego się na płycie czołowej videomonitora. Panele mod. 745 SINTHESI dla wersji z przewodem koncentrycznym posiadają tzw. wizualną sygnalizacje naciśnięcia przycisku wywołania w panelu zewnętrznym tzn. każdorazowe naciśnięcie przycisku wywołania sygnalizowane jest świeceniem żarówki umieszczonej w panelu. SCHEMAT BLOKOWY ZASTOSOWANIE W standardowych instalacjach videodomofonowych z jednym panelem zewnętrznym. URZĄDZENIA Videomonitory Nr ref. Szt. Monitor WINFLAT 202/ Uchwyt mocujący WINFLAT 202/90 Oraz Moduł video SCAITEL 732/ Uchwyt mocujący SCAITEL 732/9 Unifon SCAITEL 32/ Oraz Monitor 60 SENTRY 704/ lub 704/0 Uchwyt mocujący SENTRY 704/90 Puszka podtynkowa dla nr ref. 704/ WYPOSAŻENIE DODATKOWE (opcja) SENTRY 704/60 Podstawa skośna WINFLAT 202/92 Podstawa skośna SENTRY 704/50 moduł video unifonu SCAITEL 732/56 SCAITEL WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI Model 745 SINTHESI 332/5 lub 32/50 Patrz str. 57 Zasilacz video 789/5 UWAGI ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie ostatniego videomonitora wstawić rezystor 75Ω (dostarczany wraz z kamerą nr ref. 745/80) pomiędzy zaciski V4 oraz V5. 4) Podgląd wizji z kamery umieszczonej w panelu zewnętrznym za pomocą przycisku (X, X2) znajdującego się na płycie czołowej videomonitora lub przycisku w unifonie (G/T, T). 5) W panelu zewnętrznym należy wstawić zworę: pomiędzy zaciskiem L a zaciskiem G/T modułu rozmownego (wizualna sygnalizacja naciśnięcia przycisku wywołania). 6) W przypadku zastosowania modułu video nr ref. 732/ oraz unifonu mod. 32 należy wstawić 2 zwory: pierwszą pomiędzy zaciskiem CA uchwytu modułu video nr ref. 732/9 a zaciskiem CA unifonu, drugą pomiędzy zaciskiem R uchwytu modułu video nr ref. 732/9 a zaciskiem 6 unifonu. 7) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 8) System można rozbudowywać o dodatkowe videomonitory lub unifony. 9) Przy podłączeniu więcej niż 0 szt. dystrybutorów sygnału video nr ref. 794/4 SID należy zastosować dodatkowy zasilacz video nr ref. 789/2 (jeden na każde 5 dystrybutorów). 0) W przypadku stosowania paneli podświetlanych żarówkami, jeśli moc pobierana przez żarówki jest większa niż 6 W (2 żarówki), należy zastosować dodatkowy transformator o odpowiedniej mocy (np. nr ref. 9000/230) MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

7 UKŁAD Z PANELEM WYWOŁANIA PODŁACZENIE RÓZNYCH TYPÓW VIDEOMONITORÓW SV_75_03 SYSTEM Z PRZEWODEM KONCENTRYCZNYM miwi@miwiurmet.com.pl 6 SCHEMATY POŁĄCZNIOWE

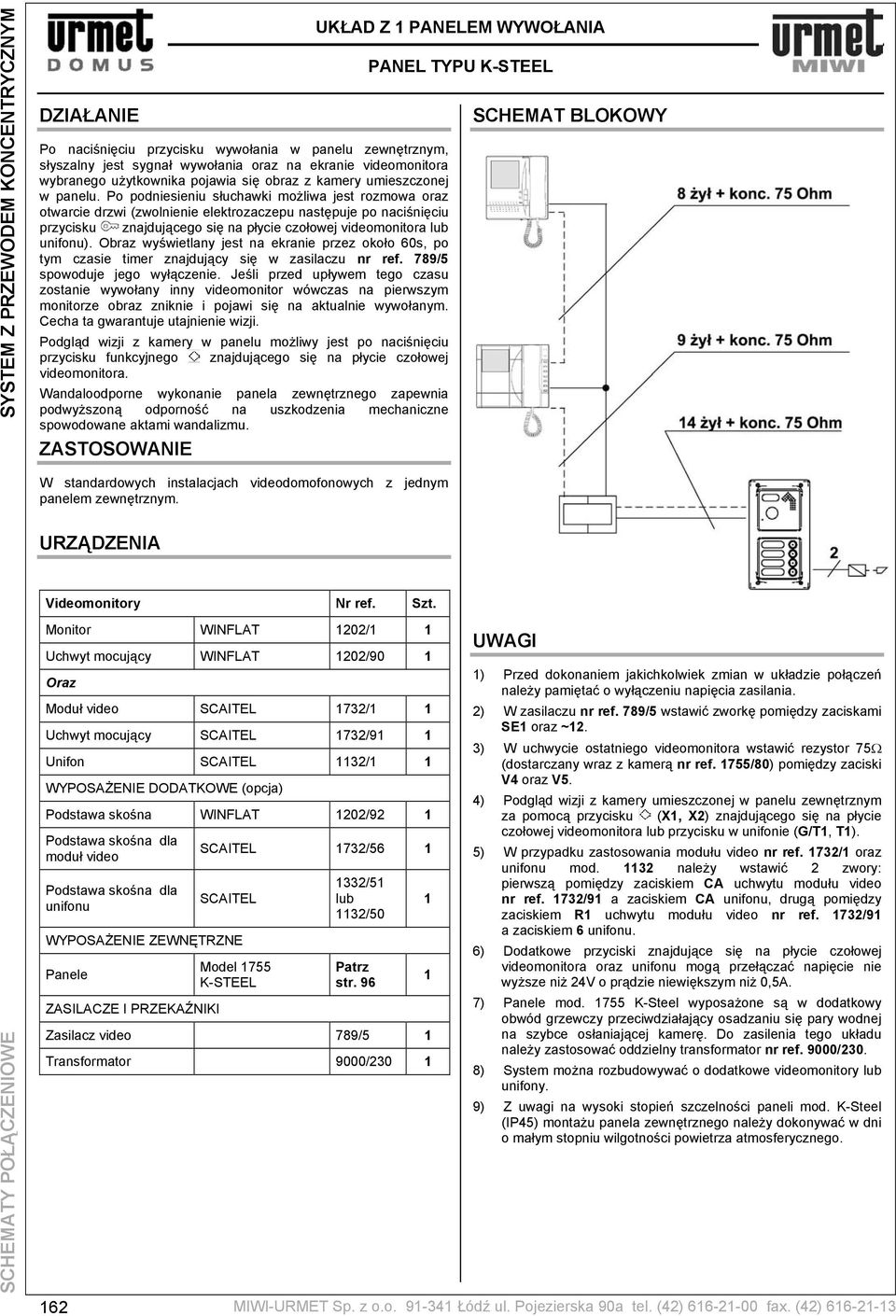

8 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE Po naciśnięciu przycisku wywołania w panelu zewnętrznym, słyszalny jest sygnał wywołania oraz na ekranie videomonitora wybranego użytkownika pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora lub unifonu). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Jeśli przed upływem tego czasu zostanie wywołany inny videomonitor wówczas na pierwszym monitorze obraz zniknie i pojawi się na aktualnie wywołanym. Cecha ta gwarantuje utajnienie wizji. Podgląd wizji z kamery w panelu możliwy jest po naciśnięciu przycisku funkcyjnego znajdującego się na płycie czołowej videomonitora. Wandaloodporne wykonanie panela zewnętrznego zapewnia podwyższoną odporność na uszkodzenia mechaniczne spowodowane aktami wandalizmu. ZASTOSOWANIE UKŁAD Z PANELEM WYWOŁANIA PANEL TYPU K-STEEL SCHEMAT BLOKOWY W standardowych instalacjach videodomofonowych z jednym panelem zewnętrznym. URZĄDZENIA Videomonitory Nr ref. Szt. Monitor WINFLAT 202/ Uchwyt mocujący WINFLAT 202/90 Oraz Moduł video SCAITEL 732/ Uchwyt mocujący SCAITEL 732/9 Unifon SCAITEL 32/ WYPOSAŻENIE DODATKOWE (opcja) Podstawa skośna WINFLAT 202/92 moduł video unifonu 62 SCAITEL 732/56 SCAITEL WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI Model 755 K-STEEL 332/5 lub 32/50 Patrz str. 96 Zasilacz video 789/5 Transformator 9000/230 UWAGI ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie ostatniego videomonitora wstawić rezystor 75Ω (dostarczany wraz z kamerą nr ref. 755/80) pomiędzy zaciski V4 oraz V5. 4) Podgląd wizji z kamery umieszczonej w panelu zewnętrznym za pomocą przycisku (X, X2) znajdującego się na płycie czołowej videomonitora lub przycisku w unifonie (G/T, T). 5) W przypadku zastosowania modułu video nr ref. 732/ oraz unifonu mod. 32 należy wstawić 2 zwory: pierwszą pomiędzy zaciskiem CA uchwytu modułu video nr ref. 732/9 a zaciskiem CA unifonu, drugą pomiędzy zaciskiem R uchwytu modułu video nr ref. 732/9 a zaciskiem 6 unifonu. 6) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 7) Panele mod. 755 K-Steel wyposażone są w dodatkowy obwód grzewczy przeciwdziałający osadzaniu się pary wodnej na szybce osłaniającej kamerę. Do zasilenia tego układu należy zastosować oddzielny transformator nr ref. 9000/230. 8) System można rozbudowywać o dodatkowe videomonitory lub unifony. 9) Z uwagi na wysoki stopień szczelności paneli mod. K-Steel (IP45) montażu panela zewnętrznego należy dokonywać w dni o małym stopniu wilgotności powietrza atmosferycznego. MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

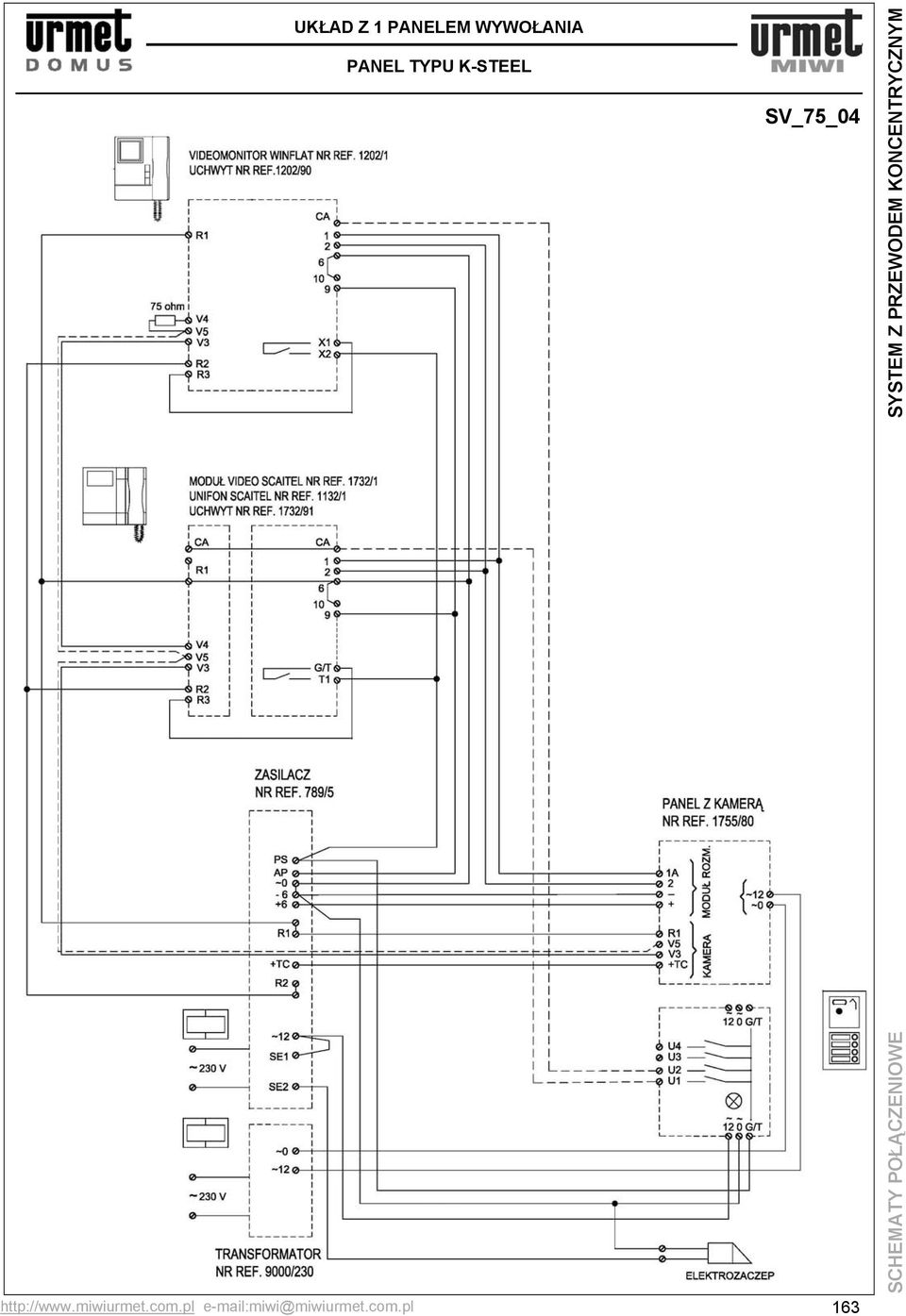

9 UKŁAD Z PANELEM WYWOŁANIA PANEL TYPU K-STEEL SV_75_04 SYSTEM Z PRZEWODEM KONCENTRYCZNYM miwi@miwiurmet.com.pl 63

10 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE Po naciśnięciu przycisku wywołania w panelu zewnętrznym, w obu videomonitorach słyszalny jest sygnał wywołania oraz na ekranie każdego z nich pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Podgląd wizji z kamery w panelu możliwy jest po naciśnięciu przycisku funkcyjnego znajdującego się na płycie czołowej videomonitora. Z boku videomonitora znajduje się dzwignia pozwalająca regulować kąt pochylenia wyświetlacza LCD co eliminuje efekt niewyrazistości obrazu typowy dla monitorów LCD. Wandaloodporne wykonanie panela zewnętrznego zapewnia podwyższoną odporność na uszkodzenia mechaniczne spowodowane aktami wandalizmu. ZASTOSOWANIE W instalacjach videodomofonowych z jednym panelem zewnętrznym w przypadku wywołania dwóch videomonitorów na wspólnym przycisku wywołania.. URZĄDZENIA Videomonitory Nr ref. Szt. Monitor WINSPOT 855/A 2 Uchwyt mocujący WINFLAT 202/90 2 WYPOSAŻENIE DODATKOWE (opcja) Podstawa skośna WINFLAT 202/92 2 WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI 64 Model 755 K-STEEL UKŁAD Z PANELEM WYWOŁANIA KAMERA VIDEO W WERSJI KOLOROWEJ Patrz str. 96 Zasilacz video 789/5 Zasilacz video 789/2 Transformator 9000/230 SCHEMAT BLOKOWY UWAGI ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie ostatniego videomonitora wstawić rezystor 75Ω (dostarczany wraz z kamerą nr ref. 755/40) pomiędzy zaciski V4 oraz V5. 4) Podgląd wizji z kamery umieszczonej w panelu zewnętrznym za pomocą przycisku (X, X2) znajdującego się na płycie czołowej videomonitora. 5) Panele mod. 755 K-Steel wyposażone są w dodatkowy obwód grzewczy przeciwdziałający osadzaniu się pary wodnej na szybce osłaniającej kamerę. Do zasilenia tego układu należy zastosować oddzielny transformator nr ref. 9000/230. 6) Do zasilenia drugiego monitora należy użyć dedykowanego zasilacza nr ref. 789/2. 7) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 8) System można rozbudowywać o dodatkowe videomonitory lub unifony. 9) Z uwagi na wysoki stopień szczelności paneli mod. K-Steel (IP45) montażu panela zewnętrznego należy dokonywać w dni o małym stopniu wilgotności powietrza atmosferycznego. MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

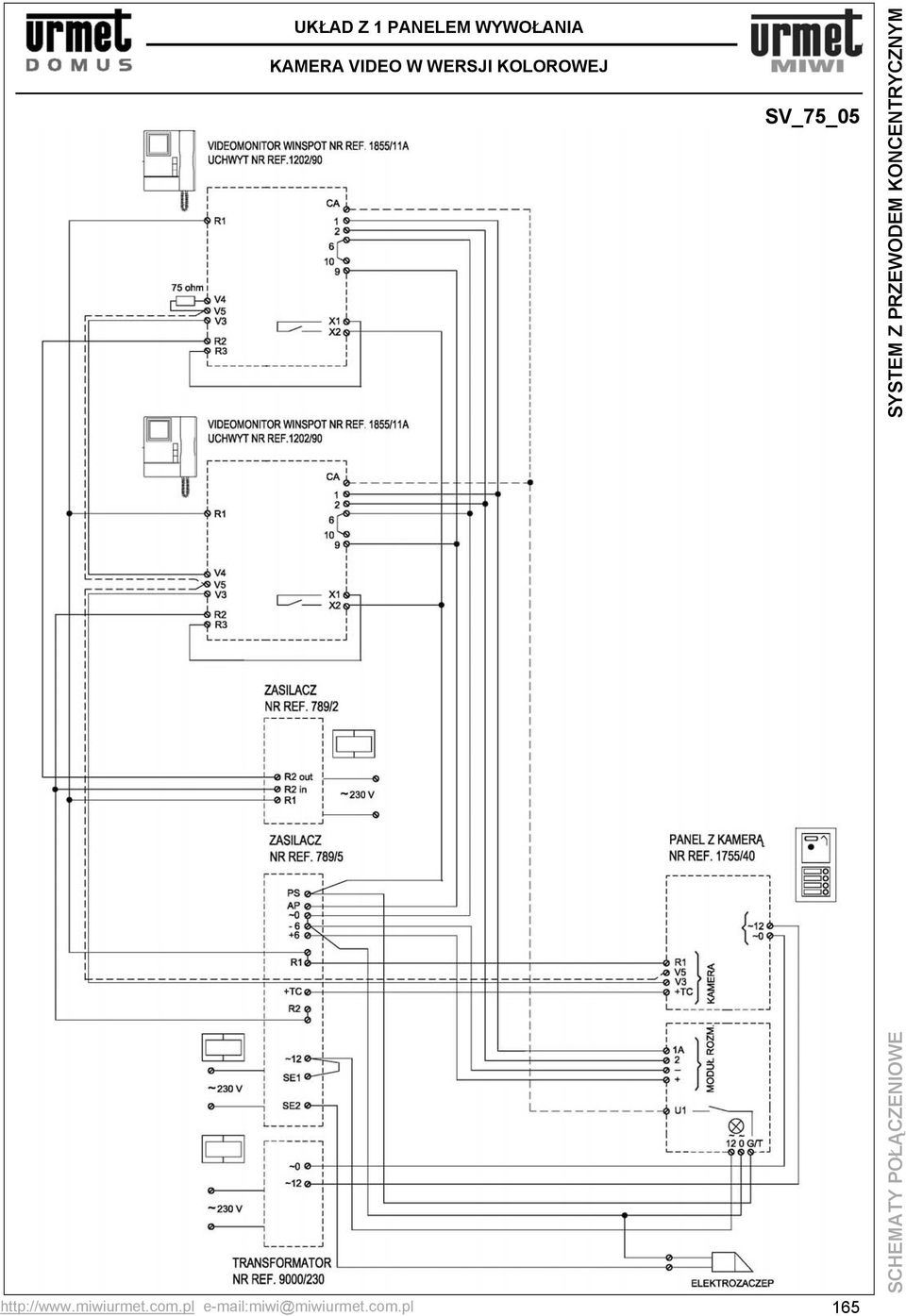

11 UKŁAD Z PANELEM WYWOŁANIA KAMERA VIDEO W WERSJI KOLOROWEJ SV_75_05 SYSTEM Z PRZEWODEM KONCENTRYCZNYM miwi@miwiurmet.com.pl 65

12 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE Po naciśnięciu przycisku wywołania w panelu zewnętrznym, słyszalny jest sygnał wywołania oraz na ekranie videomonitora wybranego użytkownika pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora lub unifonu). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Jeśli przed upływem tego czasu zostanie wywołany inny videomonitor wówczas na pierwszym monitorze obraz zniknie i pojawi się na aktualnie wywołanym. Cecha ta gwarantuje utajnienie wizji. Podgląd wizji z kamery w panelu możliwy jest po naciśnięciu przycisku funkcyjnego znajdującego się na płycie czołowej videomonitora. Zastosowanie modułu pamięci umożliwia zapamiętanie do 32 obrazów z kamery znajdującej się w panelu zewnętrznym. Panele mod. 745 SINTHESI dla wersji z przewodem koncentrycznym posiadają tzw. wizualną sygnalizacje naciśnięcia przycisku wywołania w panelu zewnętrznym tzn. każdorazowe naciśnięcie przycisku wywołania sygnalizowane jest świeceniem żarówki umieszczonej w panelu. ZASTOSOWANIE W instalacjach videodomofonowych z jednym panelem zewnętrznym oraz videomonitorem wyposażonym w moduł pamięci. URZĄDZENIA Videomonitory Nr ref. Szt. Monitor WINFLAT 202/ Uchwyt mocujący WINFLAT 202/90 Oraz Moduł video SCAITEL 732/ Uchwyt mocujący SCAITEL 732/9 Unifon SCAITEL 32/ Moduł pamięci SCAITEL 750/32 WYPOSAŻENIE DODATKOWE (opcja) moduł video unifonu videomonitora 66 UKŁAD Z PANELEM WYWOŁANIA SCAITEL 732/56 SCAITEL WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI PODŁĄCZENIE MODUŁU PAMIĘCI 332/5 lub 32/50 WINFLAT 202/92 Model 745 SINTHESI Patrz str. 57 Zasilacz video 789/5 Zasilacz video 789/2 SCHEMAT BLOKOWY UWAGI ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie ostatniego videomonitora wstawić rezystor 75Ω (dostarczany wraz z kamerą nr ref. 745/82) pomiędzy zaciski V4 oraz V5. 4) Podgląd wizji z kamery umieszczonej w panelu zewnętrznym za pomocą przycisku (X, X2) znajdującego się na płycie czołowej videomonitora lub przycisku w unifonie (G/T, T). 5) W przypadku zastosowania modułu video nr ref. 732/, modułu pamięci nr ref. 750/32 oraz unifonu mod. 32 należy wstawić następujące zwory: - pomiędzy unifonem a modułem video; pierwszą pomiędzy zaciskiem CA uchwytu modułu video nr ref. 732/9 a zaciskiem CA unifonu, drugą pomiędzy zaciskiem R uchwytu modułu video nr ref. 732/9 a zaciskiem 6 unifonu, - pomiędzy modułem video a modułem pamięci; pierwszą pomiędzy zaciskiem CA uchwytu modułu video nr ref. 732/9 z zaciskiem CA modułu pamięci nr ref. 750/32, drugą pomiędzy zaciskami R obu modułów, trzecią pomiędzy zaciskiem CA modułu pamięci a zaciskiem R3 uchwytu modułu video (do połączeń stosować diody prostownicze N4007 lub podobne). - pomiędzy zaciskiem G/T unifonu a zaciskiem CA modułu pamięci. 6) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 7) W panelu zewnętrznym wstawić zworę: pomiędzy zaciskiem G/T a zaciskiem L modułu rozmownego (wizualna sygnalizacja naciśnięcia przycisku wywołania). 8) Do zasilenia modułu pamięci nr ref. 750/32 należy użyć dedykowanego zasilacza nr ref. 789/2. 9) W przypadku stosowania paneli podświetlanych żarówkami, jeśli moc pobierana przez żarówki jest większa niż 6 W (2 żarówki), należy zastosować dodatkowy transformator o odpowiedniej mocy (np. nr ref. 9000/230) MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

13 UKŁAD Z PANELEM WYWOŁANIA PODŁĄCZENIE MODUŁU PAMIĘCI SV_75_06 SYSTEM Z PRZEWODEM KONCENTRYCZNYM miwi@miwiurmet.com.pl 67

14 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE UKŁAD Z PANELEM WYWOŁANIA JEDNOCZESNE WYWOŁANIA 3 VIDEOMONITORÓW (UKŁAD POLSKI) Po naciśnięciu przycisku wywołania w panelu zewnętrznym, w obu videomonitorach słyszalny jest sygnał wywołania oraz na ekranie każdego z nich pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora lub unifonu). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Podgląd wizji z kamery w panelu możliwy jest po naciśnięciu przycisku funkcyjnego znajdującego się na płycie czołowej videomonitora. Panele mod. 745 SINTHESI dla wersji z przewodem koncentrycznym posiadają tzw. wizualną sygnalizacje naciśnięcia przycisku wywołania w panelu zewnętrznym tzn. każdorazowe naciśnięcie przycisku wywołania sygnalizowane jest świeceniem żarówki umieszczonej w panelu. SCHEMAT BLOKOWY ZASTOSOWANIE W instalacjach videodomofonowych z jednym panelem zewnętrznym w przypadku wywołania trzech videomonitorów na wspólnym przycisku wywołania.. URZĄDZENIA Videomonitory Nr ref. Szt. Monitor WINFLAT 202/ Uchwyt mocujący WINFLAT 202/90 Oraz Moduł video SCAITEL 732/ Uchwyt mocujący SCAITEL 732/9 Unifon SCAITEL 32/ WYPOSAŻENIE DODATKOWE (opcja) ł videomonitora moduł video unifonu 68 WINFLAT 202/92 2 SCAITEL 732/56 SCAITEL WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI Model 745 SINTHESI 332/5 lub 32/50 Patrz str. 57 Zasilacz video 789/5 Zasilacz video 789/2 2 Przekaźnik P3-E Dystrybutor sygnału video 794/4 SID UWAGI ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie każdego videomonitora wstawić rezystor 75Ω pomiędzy zaciski V4 oraz V5 (dostarczany wraz z dystrybutorem sygnału video nr ref. 794/4SID). 4) Podgląd wizji z kamery umieszczonej w panelu zewnętrznym za pomocą przycisku (X, X2) znajdującego się na płycie czołowej videomonitora lub przycisku w unifonie (G/T, T). 5) W przypadku zastosowania modułu video nr ref. 732/ oraz unifonu mod. 32 należy wstawić 2 zwory: pierwszą pomiędzy zaciskiem CA uchwytu modułu video nr ref. 732/9 a zaciskiem CA unifonu, drugą pomiędzy zaciskiem R uchwytu modułu video nr ref. 732/9 a zaciskiem 6 unifonu. 6) Do zasilenia drugiego oraz trzeciego monitora należy użyć dedykowanych zasilaczy nr ref. 789/2. 7) Do wywołania drugiego oraz trzeciego monitora należy użyć dodatkowego przekaźnika z wbudowanym generatorem nr ref. P3-E. 8) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 9) System można rozbudowywać o dodatkowe videomonitory lub unifony. 0) W panelu zewnętrznym wstawić zworę: pomiędzy zaciskiem G/T a zaciskiem L modułu rozmownego (wizualna sygnalizacja naciśnięcia przycisku wywołania). ) Przy podłączeniu więcej niż 0 szt. dystrybutorów sygnału video nr ref. 794/4 SID należy zastosować dodatkowy zasilacz video nr ref. 789/2 (jeden na każde 5 dystrybutorów). MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

15 UKŁAD Z MODUŁEM WYWOŁANIA JEDNOCZESNE WYWOŁANIE 3 VIDEOMONITORÓW (UKŁAD POLSKI) SV_75_07 miwi@miwiurmet.com.pl 69 SYSTEM Z PRZEWODEM KONCENTRYCZNYM

16 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE UKŁAD Z PANELEM WYWOŁANIA JEDNOCZESNE WYWOŁANIE 3 VIDEOMONITORÓW (UKŁAD WŁOSKI) Po naciśnięciu przycisku wywołania w panelu zewnętrznym, w obu videomonitorach słyszalny jest sygnał wywołania oraz na ekranie każdego z nich pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora lub unifonu). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Podgląd wizji z kamery w panelu możliwy jest po naciśnięciu przycisku funkcyjnego znajdującego się na płycie czołowej videomonitora. Panele mod. 745 SINTHESI dla wersji z przewodem koncentrycznym posiadają tzw. wizualną sygnalizacje naciśnięcia przycisku wywołania w panelu zewnętrznym tzn. każdorazowe naciśnięcie przycisku wywołania sygnalizowane jest świeceniem żarówki umieszczonej w panelu. SCHEMAT BLOKOWY ZASTOSOWANIE W instalacjach videodomofonowych z jednym panelem zewnętrznym w przypadku wywołania trzech videomonitorów na wspólnym przycisku wywołania.. URZĄDZENIA Videomonitory Nr ref. Szt. Monitor ONDA 70/70 2 Uchwyt mocujący ONDA 70/60 2 Oraz Moduł video SCAITEL 732/ Uchwyt mocujący SCAITEL 732/9 Unifon SCAITEL 32/ WYPOSAŻENIE DODATKOWE (opcja) moduł video unifonu 70 SCAITEL 732/56 SCAITEL WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI Model 745 SINTHESI 332/5 lub 32/50 Patrz str. 57 Zasilacz video 789/5 Zasilacz video 789/2 2 Generator sygnału wywołania 787/ Przekaźnik 788/2 UWAGI ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie ostatniego videomonitora wstawić rezystor 75Ω (dostarczany wraz z kamerą nr ref. 745/8) pomiędzy zaciski V4 oraz V5. 4) Podgląd wizji z kamery umieszczonej w panelu zewnętrznym za pomocą przycisku (X, X2) znajdującego się na płycie czołowej videomonitora lub przycisku w unifonie (G/T, T). 5) W przypadku zastosowania modułu video nr ref. 732/ oraz unifonu mod. 32 należy wstawić 2 zwory: pierwszą pomiędzy zaciskiem CA uchwytu modułu video nr ref. 732/9 a zaciskiem CA unifonu, drugą pomiędzy zaciskiem R uchwytu modułu video nr ref. 732/9 a zaciskiem 6 unifonu. 6) Do zasilenia drugiego oraz trzeciego monitora należy użyć dedykowanych zasilaczy nr ref. 789/2. 7) Do wywołania drugiego oraz trzeciego monitora należy użyć dodatkowego przekaźnika nr ref. 788/2 oraz generatora sygnału wywołania nr ref. 787/. 8) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 9) System można rozbudowywać o dodatkowe videomonitory lub unifony. 0) W panelu zewnętrznym wstawić zworę: pomiędzy zaciskiem G/T a zaciskiem L modułu rozmownego (wizualna sygnalizacja naciśnięcia przycisku wywołania). ) W przypadku stosowania paneli podświetlanych żarówkami, jeśli moc pobierana przez żarówki jest większa niż 6 W (2 żarówki), należy zastosować dodatkowy transformator o odpowiedniej mocy (np. nr ref. 9000/230) MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

17 UKŁAD Z PANELEM WYWOŁANIA JEDNOCZESNE WYWOŁANIE 3 VIDEOMONITORÓW (UKŁAD WŁOSKI) SV_75_08 SYSTEM Z PRZEWODEM KONCENTRYCZNYM miwi@miwiurmet.com.pl 7

18 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE UKŁAD Z PANELEM WYWOŁANIA PODŁACZENIE ZASILACZA LOKALNEGO NR REF. 789/3 Po naciśnięciu przycisku wywołania w panelu zewnętrznym, w obu videomonitorach słyszalny jest sygnał wywołania oraz na ekranie każdego z nich pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora lub unifonu). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Podgląd wizji z kamery w panelu możliwy jest po naciśnięciu przycisku funkcyjnego znajdującego się na płycie czołowej videomonitora. Panele mod. 745 SINTHESI dla wersji z przewodem koncentrycznym posiadają tzw. wizualną sygnalizacje naciśnięcia przycisku wywołania w panelu zewnętrznym tzn. każdorazowe naciśnięcie przycisku wywołania sygnalizowane jest świeceniem żarówki umieszczonej w panelu. SCHEMAT BLOKOWY ZASTOSOWANIE W instalacjach videodomofonowych z jednym panelem zewnętrznym w przypadku wywołania trzech videomonitorów na wspólnym przycisku wywołania.. URZĄDZENIA Videomonitory Nr ref. Szt. Monitor WINFLAT 202/ 2 Uchwyt mocujący WINFLAT 202/90 2 Oraz Moduł video SCAITEL 732/ Uchwyt mocujący SCAITEL 732/9 Unifon SCAITEL 32/ WYPOSAŻENIE DODATKOWE (opcja) moduł video unifonu videomonitora 72 SCAITEL 732/56 SCAITEL WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI 332/5 lub 32/50 WINFLAT 202/92 2 Model 745 SINTHESI Patrz str. 57 Zasilacz video 789/5 Zasilacz video 789/2 2 Zasilacz 787/4 Dystrybutor sygnału video 794/4 SID UWAGI ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie ostatniego videomonitora wstawić rezystor 75Ω (dostarczany wraz z kamerą nr ref. 745/8) pomiędzy zaciski V4 oraz V5. 4) Podgląd wizji z kamery umieszczonej w panelu zewnętrznym za pomocą przycisku (X, X2) znajdującego się na płycie czołowej videomonitora lub przycisku w unifonie (G/T, T). 5) W przypadku zastosowania modułu video nr ref. 732/ oraz unifonu mod. 32 należy wstawić 2 zwory: pierwszą pomiędzy zaciskiem CA uchwytu modułu video nr ref. 732/9 a zaciskiem CA unifonu, drugą pomiędzy zaciskiem R uchwytu modułu video nr ref. 732/9 a zaciskiem 6 unifonu. 6) Do zasilenia drugiego oraz trzeciego monitora należy użyć dedykowanego zasilacza nr ref. 789/3. 7) Do wywołania drugiego oraz trzeciego monitora należy użyć dodatkowego zasilacza nr ref. 788/4. 8) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 9) System można rozbudowywać o dodatkowe videomonitory lub unifony. 0) Przy podłączeniu więcej niż 0 szt. dystrybutorów sygnału video nr ref. 794/4 SID należy zastosować dodatkowy zasilacz video nr ref. 789/2 (jeden na każde 5 dystrybutorów). ) W przypadku stosowania paneli podświetlanych żarówkami, jeśli moc pobierana przez żarówki jest większa niż 6 W (2 żarówki), należy zastosować dodatkowy transformator o odpowiedniej mocy (np. nr ref. 9000/230) MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

19 UKŁAD Z PANELEM WYWOŁANIA PODŁĄCZENIE ZASILACZA LOKALNEGO NR REF. 789/3 SV_75_09 miwi@miwiurmet.com.pl 73 SYSTEM Z PRZEWODEM KONCENTRYCZNYM

20 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE Po naciśnięciu przycisku wywołania w panelu zewnętrznym, słyszalny jest sygnał wywołania oraz na ekranie videomonitora wybranego użytkownika pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Jeśli przed upływem tego czasu zostanie wywołany inny videomonitor (z dowolnego panela zewnętrznego) wówczas na pierwszym monitorze obraz zniknie i pojawi się na aktualnie wywołanym. Cecha ta gwarantuje utajnienie wizji. Podgląd wizji z kamer w obu panelach możliwy jest po naciśnięciu odpowiedniego przycisku funkcyjnego ( lub ) znajdującego się na płycie czołowej videomonitora. Panele mod. 745 SINTHESI dla wersji z przewodem koncentrycznym posiadają tzw. wizualną sygnalizacje naciśnięcia przycisku wywołania w panelu zewnętrznym tzn. każdorazowe naciśnięcie przycisku wywołania sygnalizowane jest świeceniem żarówki umieszczonej w panelu. UKŁAD Z 2 PANELAMI WYWOŁANIA PODŁĄCZENIE PRZEKAŹNIKA P-E SCHEMAT BLOKOWY ZASTOSOWANIE W standardowych instalacjach videodomofonowych z dwoma panelami zewnętrznymi. URZĄDZENIA Videomonitory Nr ref. Szt. Monitor WINFLAT 202/ 2 Uchwyt mocujący WINFLAT 202/90 2 WYPOSAŻENIE DODATKOWE (opcja) videomonitora WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI WINFLAT 202/92 2 Model 745 SINTHESI Patrz str. 57 Zasilacz video 789/5 Przekaźnik P-E 2 UWAGI ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie ostatniego videomonitora wstawić rezystor 75Ω (dostarczany wraz z kamerą nr ref. 745/82) pomiędzy zaciski V4 oraz V5. 4) Podgląd wizji z kamer umieszczonych w obu panelach zewnętrznych za pomocą przycisków: (X, X2) oraz (Y, Y2) znajdujących się na płycie czołowej videomonitora. 5) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 6) System można rozbudowywać o dodatkowe videomonitory lub unifony. 7) W przypadku stosowania paneli podświetlanych żarówkami, jeśli moc pobierana przez żarówki jest większa niż 6 W (2 żarówki), należy zastosować dodatkowy transformator o odpowiedniej mocy (np. nr ref. 9000/230). 8) W panelu zewnętrznym wstawić zworę: pomiędzy zaciskiem G/T a zaciskiem L modułu rozmownego (wizualna sygnalizacja naciśnięcia przycisku wywołania). 74 MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

21 UKŁAD Z 2 PANELAMI WYWOŁANIA PODŁĄCZENIE PRZEKAŹNIKA P-E SV_75_0 miwi@miwiurmet.com.pl 75 SYSTEM Z PRZEWODEM KONCENTRYCZNYM

22 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE Po naciśnięciu przycisku wywołania w panelu zewnętrznym, słyszalny jest sygnał wywołania oraz na ekranie videomonitora wybranego użytkownika pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Jeśli przed upływem tego czasu zostanie wywołany inny videomonitor (z dowolnego panela zewnętrznego), wówczas na pierwszym monitorze obraz zniknie i pojawi się na aktualnie wywołanym. Cecha ta gwarantuje utajnienie wizji. Podgląd wizji z kamer w obu panelach możliwy jest po naciśnięciu odpowiedniego przycisku funkcyjnego ( lub ) znajdującego się na płycie czołowej videomonitora. Panele mod. 745 SINTHESI dla wersji z przewodem koncentrycznym posiadają tzw. wizualną sygnalizacje naciśnięcia przycisku wywołania w panelu zewnętrznym tzn. każdorazowe naciśnięcie przycisku wywołania sygnalizowane jest świeceniem żarówki umieszczonej w panelu. UKŁAD Z 2 PANELAMI WYWOŁANIA PODŁĄCZENIE PRZEKAŹNIKA NR REF. 788/ SCHEMAT BLOKOWY ZASTOSOWANIE W standardowych instalacjach videodomofonowych z dwoma panelami zewnętrznymi. URZĄDZENIA Videomonitory Nr ref. Szt. Monitor WINFLAT 202/ 2 Uchwyt mocujący WINFLAT 202/90 2 WYPOSAŻENIE DODATKOWE (opcja) videomonitora WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI WINFLAT 202/92 2 Model 745 SINTHESI Patrz str. 57 Zasilacz video 789/5 Przekaźnik 788/ 2 UWAGI ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie ostatniego videomonitora wstawić rezystor 75Ω (dostarczany wraz z kamerą nr ref. 745/82) pomiędzy zaciski V4 oraz V5. 4) Podgląd wizji z kamer umieszczonych w obu panelach zewnętrznych za pomocą przycisków: (X, X2) oraz (Y, Y2) znajdujących się na płycie czołowej videomonitora. 5) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 6) System można rozbudowywać o dodatkowe videomonitory lub unifony. 7) W przypadku stosowania paneli podświetlanych żarówkami, jeśli moc pobierana przez żarówki jest większa niż 6 W (2 żarówki), należy zastosować dodatkowy transformator o odpowiedniej mocy (np. nr ref. 9000/230). 8) W każdym z paneli zewnętrznych wstawić zworę: pomiędzy zaciskiem G/T a zaciskiem L modułu rozmownego (wizualna sygnalizacja naciśnięcia przycisku wywołania). 76 MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

23 UKŁAD Z 2 PANELAMI WYWOŁANIA PODŁĄCZENIE PRZEKAŹNIKA NR REF. 788/ SV_75_ miwi@miwiurmet.com.pl 77 SYSTEM Z PRZEWODEM KONCENTRYCZNYM

24 SYSTEM Z PRZEWODEM KONCENTRYCZNYM WYPOSAŻENIE ZEWNĘTRZNE DZIAŁANIE Po naciśnięciu przycisku wywołania w panelu zewnętrznym, słyszalny jest sygnał wywołania oraz na ekranie videomonitora wybranego użytkownika pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora lub unifonu). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Jeśli przed upływem tego czasu zostanie wywołany inny videomonitor wówczas na pierwszym monitorze obraz zniknie i pojawi się na aktualnie wywołanym. Cecha ta gwarantuje utajnienie wizji. Podgląd wizji z kamer w obu panelach możliwy jest po naciśnięciu odpowiedniego przycisku funkcyjnego ( lub ) znajdującego się na płycie czołowej videomonitora. Panele mod. 745 SINTHESI dla wersji z przewodem koncentrycznym posiadają tzw. wizualną sygnalizacje naciśnięcia przycisku wywołania w panelu zewnętrznym tzn. każdorazowe naciśnięcie przycisku wywołania sygnalizowane jest świeceniem żarówki umieszczonej w panelu. Zastosowanie modułu pamięci umożliwia zapamiętanie do 32 obrazów z kamery znajdującej się w panelu zewnętrznym. ZASTOSOWANIE W instalacjach videodomofonowych z dwoma panelami zewnętrznymi oraz videomonitorem wyposażonym w moduł pamięci. URZĄDZENIA Videomonitory Nr ref. Szt. Monitor WINFLAT 202/ Uchwyt mocujący WINFLAT 202/90 Oraz Moduł video SCAITEL 732/ Uchwyt mocujący SCAITEL 732/9 Unifon SCAITEL 32/ Moduł pamięci SCAITEL 750/32 WYPOSAŻENIE DODATKOWE (opcja) moduł video unifonu modułu pamięci 78 UKŁAD Z 2 PANELAMI WYWOŁANIA SCAITEL 732/56 SCAITEL SCAITEL WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI Model 745 SINTHESI PODŁĄCZENIE MODUŁU PAMIĘCI 332/5 lub 32/50 332/5 lub 32/50 Patrz str. 57 Zasilacz video 789/5 Zasilacz video 789/2 Przekaźnik 788/ 2 SCHEMAT BLOKOWY UWAGI ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie ostatniego videomonitora wstawić rezystor 75Ω (dostarczany wraz z kamerą nr ref. 745/82) pomiędzy zaciski V4 oraz V5. 4) Podgląd wizji z kamer umieszczonych w obu panelach zewnętrznych za pomocą przycisków: (X, X2) oraz (Y, Y2) znajdujących się na płycie czołowej videomonitora. 5) W przypadku zastosowania modułu video nr ref. 732/, modułu pamięci nr ref. 750/32 oraz unifonu mod. 32 należy wstawić następujące zwory: - pomiędzy unifonem a modułem video; pierwszą pomiędzy zaciskiem CA uchwytu modułu video nr ref. 732/9 a zaciskiem CA unifonu, drugą pomiędzy zaciskiem R uchwytu modułu video nr ref. 732/9 a zaciskiem 6 unifonu, - pomiędzy modułem video a modułem pamięci; pierwszą pomiędzy zaciskiem CA uchwytu modułu video nr ref. 732/9 z zaciskiem CA modułu pamięci nr ref. 750/32, drugą pomiędzy zaciskami R obu modułów, trzecią pomiędzy zaciskiem CA modułu pamięci a zaciskiem R3 uchwytu modułu video (do połączeń stosować diody prostownicze N4007 lub podobne). - pomiędzy zaciskiem G/T unifonu a zaciskiem CA modułu pamięci. 6) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 7) System można rozbudowywać o dodatkowe videomonitory lub unifony. 8) W każdym z paneli zewnętrznych wstawić zworę: pomiędzy zaciskiem G/T a zaciskiem L modułu rozmownego (wizualna sygnalizacja naciśnięcia przycisku wywołania). 9) W przypadku stosowania paneli podświetlanych żarówkami, jeśli moc pobierana przez żarówki jest większa niż 6 W (2 żarówki), należy zastosować dodatkowy transformator o odpowiedniej mocy (np. nr ref. 9000/230). MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

25 UKŁAD Z 2 MODUŁAMI WYWOŁANIA PODŁĄCZENIE MODUŁU PAMIĘCI SV_75_2 SYSTEM Z PRZEWODEM KONCENTRYCZNYM miwi@miwiurmet.com.pl 79

26 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE Po naciśnięciu przycisku wywołania w panelu zewnętrznym, w obu videomonitorach słyszalny jest sygnał wywołania oraz na ekranie każdego z nich pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora lub unifonu). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Podgląd wizji z kamer w obu panelach możliwy jest po naciśnięciu odpowiedniego przycisku funkcyjnego ( lub ) znajdującego się na płycie czołowej videomonitora. Panele mod. 745 SINTHESI dla wersji z przewodem koncentrycznym posiadają tzw. wizualną sygnalizacje naciśnięcia przycisku wywołania w panelu zewnętrznym tzn. każdorazowe naciśnięcie przycisku wywołania sygnalizowane jest świeceniem żarówki umieszczonej w panelu. UKŁAD Z 2 MODUŁAMI WYWOŁANIA JEDNOCZESNE WYWOŁANIE 3 VIDEOMONITORÓW SCHEMAT BLOKOWY ZASTOSOWANIE W instalacjach videodomofonowych z dwoma panelami zewnętrznymi w przypadku wywołania trzech videomonitorów na wspólnym przycisku wywołania.. URZĄDZENIA Videomonitory Nr ref. Szt. Monitor WINFLAT 202/ 3 Uchwyt mocujący WINFLAT 202/90 3 WYPOSAŻENIE DODATKOWE (opcja) videomonitora WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI 80 WINFLAT 202/92 3 Model 745 SINTHESI Patrz str. 57 Zasilacz video 789/5 Zasilacz video 789/3 Generator 787/ Przekaźnik 788/2 Przekaźnik 788/4 2 UWAGI ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie ostatniego videomonitora wstawić rezystor 75Ω (dostarczany wraz z kamerą nr ref. 745/8) pomiędzy zaciski V4 oraz V5. 4) Podgląd wizji z kamer umieszczonych w obu panelach zewnętrznych za pomocą przycisków: (X, X2) oraz (Y, Y2) znajdujących się na płycie czołowej videomonitora. 5) Do zasilenia drugiego oraz trzeciego monitora należy użyć dedykowanego zasilacza nr ref. 789/3. 6) Do wywołania drugiego oraz trzeciego monitora należy użyć dodatkowego przekaźnika nr ref. 788/2 oraz zasilacza nr ref. 786/. 7) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 8) System można rozbudowywać o dodatkowe videomonitory lub unifony. 9) W przypadku stosowania paneli podświetlanych żarówkami, jeśli moc pobierana przez żarówki jest większa niż 6 W (2 żarówki), należy zastosować dodatkowy transformator o odpowiedniej mocy (np. nr ref. 9000/230). 0) W każdym z paneli zewnętrznych wstawić zworę: pomiędzy zaciskiem G/T a zaciskiem L modułu rozmownego (wizualna sygnalizacja naciśnięcia przycisku wywołania). MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

27 UKŁAD Z 2 MODUŁAMI WYWOŁANIA JEDNOCZESNE WYWOŁANIE 3 VIDEOMONITORÓW SV_75_3 SYSTEM Z PRZEWODEM KONCENTRYCZNYM miwi@miwiurmet.com.pl 8

28 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE Po naciśnięciu przycisku wywołania w dowolnym panelu zewnętrznym, słyszalny jest sygnał wywołania oraz na ekranie videomonitora wybranego użytkownika pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej videomonitora lub unifonu). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Jeśli przed upływem tego czasu zostanie wywołany inny videomonitor wówczas na pierwszym monitorze obraz zniknie i pojawi się na aktualnie wywołanym. Cecha ta gwarantuje utajnienie wizji. Podgląd wizji ze wszystkich kamer w panelach możliwy jest po naciśnięciu przycisków funkcyjnych znajdujących się na płycie czołowej unifonu. Panele mod. 745 SINTHESI dla wersji z przewodem koncentrycznym posiadają tzw. wizualną sygnalizacje naciśnięcia przycisku wywołania w panelu zewnętrznym tzn. każdorazowe naciśnięcie przycisku wywołania sygnalizowane jest świeceniem żarówki umieszczonej w panelu. W opisanym systemie istnieje łączność wewnętrzna pomiędzy użytkownikami. Naciśnięcie odpowiedniego przycisku funkcyjnego znajdującego się na płycie czołowej unifonu umożliwia nawiązanie połączenia głosowego z drugim użytkownikiem. Zastosowanie buzzerów umieszczonych wewnątrz unifonów pozwala na rozróżnienie sygnału wywołania z panela zewnętrznego od sygnału wywołania interkomowego. Rozmowa interkomowa nie jest słyszalna w panelu zewnętrznym. UKŁAD Z 3 PANELAMI WYWOŁANIA SYSTEM Z FUNKCJĄ INTERKOMU SCHEMAT BLOKOWY ZASTOSOWANIE UWAGI W standardowych instalacjach videodomofonowych z trzema panelmi zewnętrznymi oraz funkcją łączności wewnętrznej (interkomu). URZĄDZENIA Videomonitory Nr ref. Szt. Moduł video SCAITEL 732/ Uchwyt mocujący SCAITEL 732/9 Unifon SCAITEL 32/ Buzzer 9854/52 Oraz Unifon SCAITEL 32/ Unifon SCAITEL 32/ WYPOSAŻENIE DODATKOWE (opcja) moduł video unifonu 82 SCAITEL 732/56 SCAITEL WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI Model 745 SINTHESII 332/5 lub 32/50 Patrz str. 57 Zasilacz video 789/5 Przekaźnik 788/4 2 ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie modułu video wstawić rezystor 75Ω (dostarczany wraz z kamerą nr ref. 745/82) pomiędzy zaciski V4 oraz V5. 4) Łączność wewnetrzna (interkom) pomiędzy oboma unifonami za pomocą przycisku: G/T, T znajdującego się na płycie czołowej unifonu. 5) Podgląd wizji z kamer umieszczonych we wszystkich panelach zewnętrznych za pomocą przycisków: G/T2, T2 oraz G/T3, T3 oraz G/T4, T4 znajdujących się na płycie czołowej unifonu. 6) W przypadku zastosowania modułu video nr ref. 732/ oraz unifonu mod. 32 należy wstawić 2 zwory: pierwszą pomiędzy zaciskiem CA uchwytu modułu video nr ref. 732/9 a zaciskiem CA unifonu, drugą pomiędzy zaciskiem R uchwytu modułu video nr ref. 732/9 a zaciskiem 6 unifonu. 7) Dodatkowe przyciski znajdujące się na płycie czołowej unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 8) System można rozbudowywać o dodatkowe videomonitory lub unifony. 9) W każdym z paneli zewnętrznych wstawić zworę: pomiędzy zaciskiem G/T a zaciskiem L modułu rozmownego (wizualna sygnalizacja naciśnięcia przycisku wywołania). 0) W przypadku stosowania paneli podświetlanych żarówkami, jeśli moc pobierana przez żarówki jest większa niż 6 W (2 żarówki), należy zastosować dodatkowy transformator o odpowiedniej mocy (np. nr ref. 9000/230). MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)

29 UKŁAD Z 3 MODUŁAMI WYWOŁANIA SYSTEM Z FUNKCJĄ INTERKOMU SV_75_4 SYSTEM Z PRZEWODEM KONCENTRYCZNYM miwi@miwiurmet.com.pl 83

30 SYSTEM Z PRZEWODEM KONCENTRYCZNYM DZIAŁANIE Po naciśnięciu przycisku wywołania w dowolnym panelu zewnętrznym, słyszalny jest sygnał wywołania oraz na ekranie videomonitora wybranego użytkownika pojawia się obraz z kamery umieszczonej w panelu. Po podniesieniu słuchawki możliwa jest rozmowa oraz otwarcie drzwi (zwolnienie elektrozaczepu następuje po naciśnięciu przycisku znajdującego się na płycie czołowej unifonu). Obraz wyświetlany jest na ekranie przez około 60s, po tym czasie timer znajdujący się w zasilaczu nr ref. 789/5 spowoduje jego wyłączenie. Jeśli przed upływem tego czasu zostanie wywołany inny videomonitor (z dowolnego panela zewnętrznego), wówczas na pierwszym monitorze obraz zniknie i pojawi się na aktualnie wywołanym. Cecha ta gwarantuje utajnienie wizji. Podgląd wizji ze wszystkich kamer w panelach możliwy jest po naciśnięciu przycisków funkcyjnych znajdujących się na płycie czołowej unifonu. Panele mod. 745 SINTHESI dla wersji z przewodem koncentrycznym posiadają tzw. wizualną sygnalizacje naciśnięcia przycisku wywołania w panelu zewnętrznym tzn. każdorazowe naciśnięcie przycisku wywołania sygnalizowane jest świeceniem żarówki umieszczonej w panelu. UKŁAD Z 4 PANELAMI WYWOŁANIA PODŁĄCZENIE PRZEKAŹNIKA NR REF. 788/4 SCHEMAT BLOKOWY ZASTOSOWANIE W standardowych instalacjach videodomofonowych z czterema panelami zewnętrznymi. URZĄDZENIA UWAGI Videomonitory Nr ref. Szt. Moduł video SCAITEL 732/ 2 Uchwyt mocujący SCAITEL 732/9 2 Unifon SCAITEL 32/ 2 WYPOSAŻENIE DODATKOWE (opcja) moduł video unifonu 84 SCAITEL 732/56 2 SCAITEL WYPOSAŻENIE ZEWNĘTRZNE Panele ZASILACZE I PRZEKAŹNIKI Model 745 SINTHESI 332/5 lub 32/50 Patrz str. 57 Zasilacz video 789/5 Przekaźnik 788/4 2 ) Przed dokonaniem jakichkolwiek zmian w układzie połączeń należy pamiętać o wyłączeniu napięcia zasilania. 2) W zasilaczu nr ref. 789/5 wstawić zworkę pomiędzy zaciskami SE oraz ~2. 3) W uchwycie ostatniego videomonitora wstawić rezystor 75Ω (dostarczany wraz z kamerą nr ref. 745/82) pomiędzy zaciski V4 oraz V5. 4) Podgląd wizji z kamer umieszczonych we wszystkich panelach zewnętrznych za pomocą przycisków: G/T, T oraz G/T2, T2 oraz G/T3, T3 oraz G/T4, T4 znajdujących się na płycie czołowej unifonu. 5) W przypadku zastosowania modułu video nr ref. 732/ oraz unifonu mod. 32 należy wstawić 2 zwory: pierwszą pomiędzy zaciskiem CA uchwytu modułu video nr ref. 732/9 a zaciskiem CA unifonu, drugą pomiędzy zaciskiem R uchwytu modułu video nr ref. 732/9 a zaciskiem 6 unifonu. 6) Dodatkowe przyciski znajdujące się na płycie czołowej videomonitora oraz unifonu mogą przełączać napięcie nie wyższe niż 24V o prądzie niewiększym niż 0,5A. 7) System można rozbudowywać o dodatkowe videomonitory lub unifony. 8) W każdym z paneli zewnętrznych wstawić zworę: pomiędzy zaciskiem G/T a zaciskiem L modułu rozmownego (wizualna sygnalizacja naciśnięcia przycisku wywołania). 9) W przypadku stosowania paneli podświetlanych żarówkami, jeśli moc pobierana przez żarówki jest większa niż 6 W (2 żarówki), należy zastosować dodatkowy transformator o odpowiedniej mocy (np. nr ref. 9000/230) MIWI-URMET Sp. z o.o Łódź ul. Pojezierska 90a tel. (42) fax. (42)
