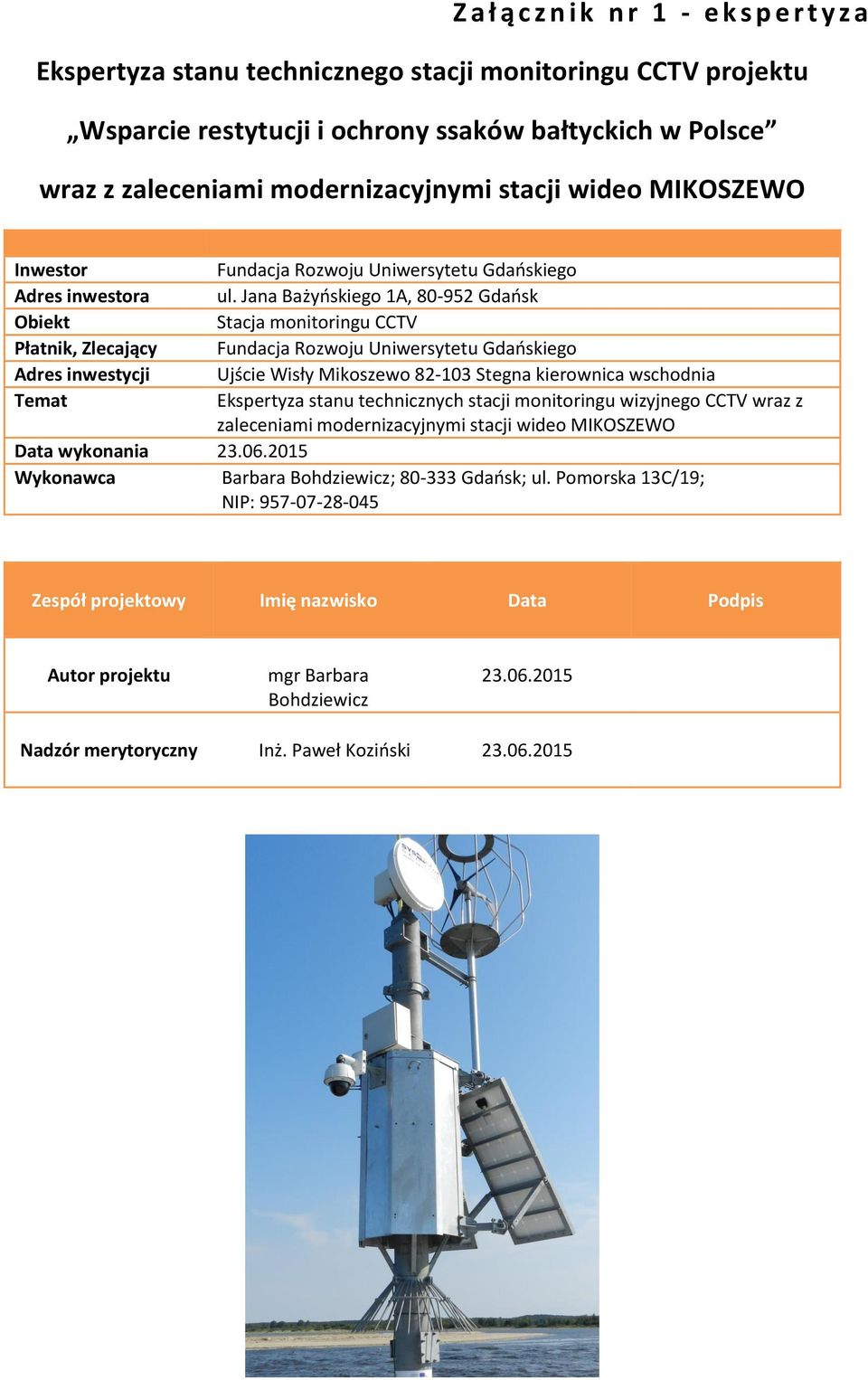

1 Z ałą c z n i k n r 1 - e k s p e r t y z a Ekspertyza stanu technicznego stacji monitoringu CCTV projektu Wsparcie restytucji i ochrony ssaków bałtyckich w Polsce wraz z zaleceniami modernizacyjnymi stacji wideo MIKOSZEWO Inwestor Fundacja Rozwoju Uniwersytetu Gdańskiego Adres inwestora ul. Jana Bażyńskiego 1A, Gdańsk Obiekt Stacja monitoringu CCTV Płatnik, Zlecający Fundacja Rozwoju Uniwersytetu Gdańskiego Adres inwestycji Ujście Wisły Mikoszewo Stegna kierownica wschodnia Temat Ekspertyza stanu technicznych stacji monitoringu wizyjnego CCTV wraz z zaleceniami modernizacyjnymi stacji wideo MIKOSZEWO Data wykonania Wykonawca Barbara Bohdziewicz; Gdańsk; ul. Pomorska 13C/19; NIP: Zespół projektowy Imię nazwisko Data Podpis Autor projektu mgr Barbara Bohdziewicz Nadzór merytoryczny Inż. Paweł Koziński

2 SPIS TREŚCI 1. Dane ogólne 1.1 Obiekt 1.2 Inwestor 2. Podstawa opracowania 3. Ogólna charakterystyka inwestycji 4. Zakres opracowania 4.1 Opis stanu istniejącego 4.2 Opis rozwiązań technicznych stacji 4.3 Założenia projektowe systemu 4.4 Ocena stanu technicznego istniejącej instalacji 5. Sugerowane parametry techniczne urządzeń 6. Technologia 7. Uwagi dotyczące wykonania 8. Wnioski 9. Zestawienie niezbędnego sprzętu wraz z instalacją 10. Zdjęcia i rysunki instalacji 11. Dane katalogowe istniejących urządzeń

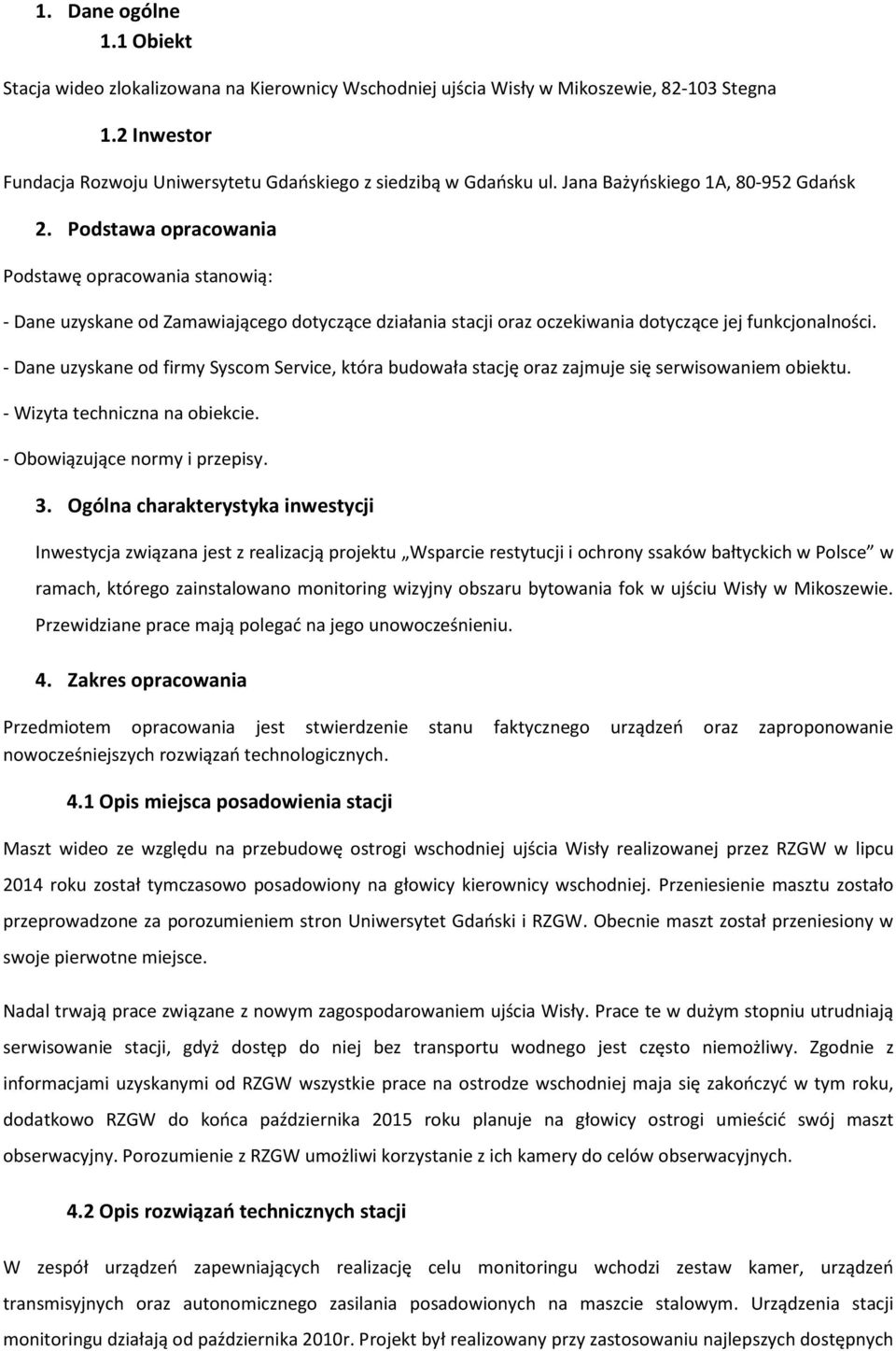

3 1. Dane ogólne 1.1 Obiekt Stacja wideo zlokalizowana na Kierownicy Wschodniej ujścia Wisły w Mikoszewie, Stegna 1.2 Inwestor Fundacja Rozwoju Uniwersytetu Gdańskiego z siedzibą w Gdańsku ul. Jana Bażyńskiego 1A, Gdańsk 2. Podstawa opracowania Podstawę opracowania stanowią: - Dane uzyskane od Zamawiającego dotyczące działania stacji oraz oczekiwania dotyczące jej funkcjonalności. - Dane uzyskane od firmy Syscom Service, która budowała stację oraz zajmuje się serwisowaniem obiektu. - Wizyta techniczna na obiekcie. - Obowiązujące normy i przepisy. 3. Ogólna charakterystyka inwestycji Inwestycja związana jest z realizacją projektu Wsparcie restytucji i ochrony ssaków bałtyckich w Polsce w ramach, którego zainstalowano monitoring wizyjny obszaru bytowania fok w ujściu Wisły w Mikoszewie. Przewidziane prace mają polegać na jego unowocześnieniu. 4. Zakres opracowania Przedmiotem opracowania jest stwierdzenie stanu faktycznego urządzeń oraz zaproponowanie nowocześniejszych rozwiązań technologicznych. 4.1 Opis miejsca posadowienia stacji Maszt wideo ze względu na przebudowę ostrogi wschodniej ujścia Wisły realizowanej przez RZGW w lipcu 2014 roku został tymczasowo posadowiony na głowicy kierownicy wschodniej. Przeniesienie masztu zostało przeprowadzone za porozumieniem stron Uniwersytet Gdański i RZGW. Obecnie maszt został przeniesiony w swoje pierwotne miejsce. Nadal trwają prace związane z nowym zagospodarowaniem ujścia Wisły. Prace te w dużym stopniu utrudniają serwisowanie stacji, gdyż dostęp do niej bez transportu wodnego jest często niemożliwy. Zgodnie z informacjami uzyskanymi od RZGW wszystkie prace na ostrodze wschodniej maja się zakończyć w tym roku, dodatkowo RZGW do końca października 2015 roku planuje na głowicy ostrogi umieścić swój maszt obserwacyjny. Porozumienie z RZGW umożliwi korzystanie z ich kamery do celów obserwacyjnych. 4.2 Opis rozwiązań technicznych stacji W zespół urządzeń zapewniających realizację celu monitoringu wchodzi zestaw kamer, urządzeń transmisyjnych oraz autonomicznego zasilania posadowionych na maszcie stalowym. Urządzenia stacji monitoringu działają od października 2010r. Projekt był realizowany przy zastosowaniu najlepszych dostępnych

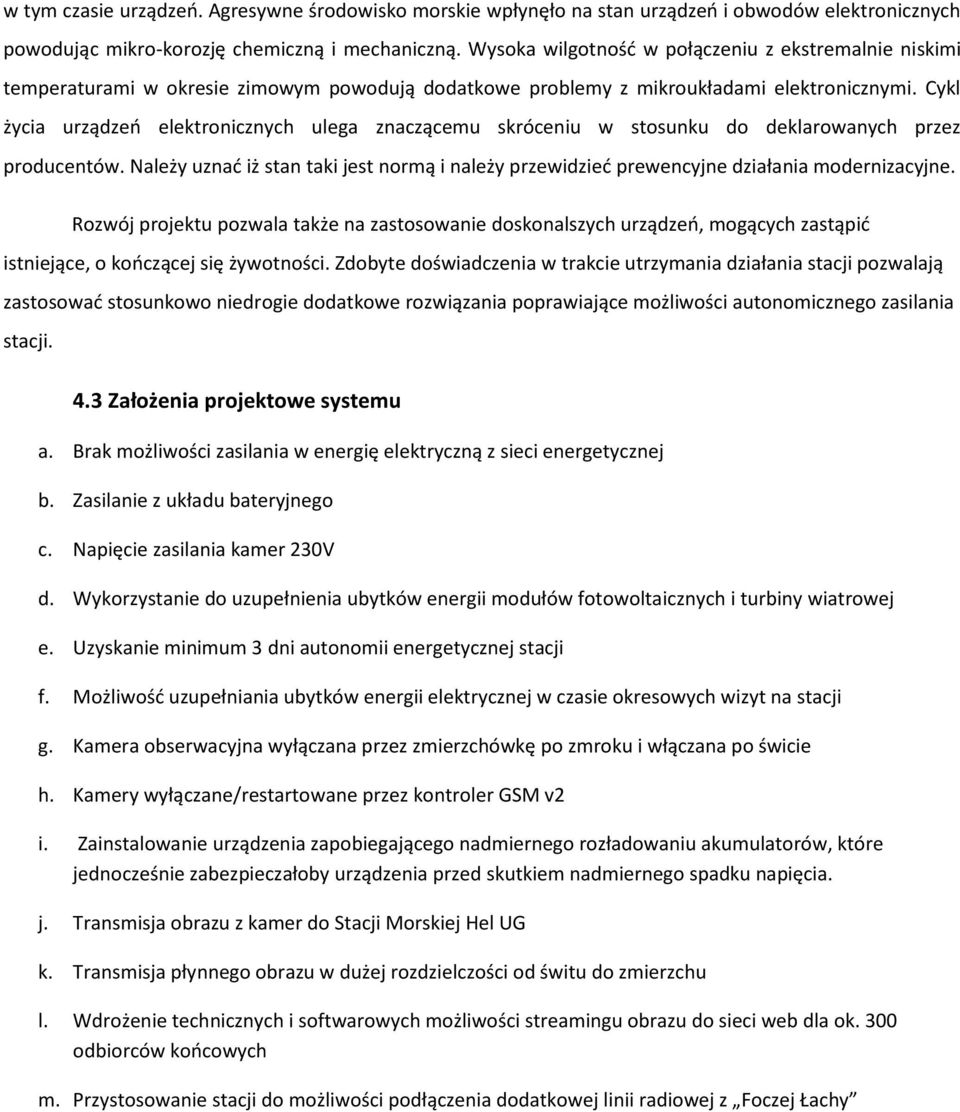

4 w tym czasie urządzeń. Agresywne środowisko morskie wpłynęło na stan urządzeń i obwodów elektronicznych powodując mikro-korozję chemiczną i mechaniczną. Wysoka wilgotność w połączeniu z ekstremalnie niskimi temperaturami w okresie zimowym powodują dodatkowe problemy z mikroukładami elektronicznymi. Cykl życia urządzeń elektronicznych ulega znaczącemu skróceniu w stosunku do deklarowanych przez producentów. Należy uznać iż stan taki jest normą i należy przewidzieć prewencyjne działania modernizacyjne. Rozwój projektu pozwala także na zastosowanie doskonalszych urządzeń, mogących zastąpić istniejące, o kończącej się żywotności. Zdobyte doświadczenia w trakcie utrzymania działania stacji pozwalają zastosować stosunkowo niedrogie dodatkowe rozwiązania poprawiające możliwości autonomicznego zasilania stacji. 4.3 Założenia projektowe systemu a. Brak możliwości zasilania w energię elektryczną z sieci energetycznej b. Zasilanie z układu bateryjnego c. Napięcie zasilania kamer 230V d. Wykorzystanie do uzupełnienia ubytków energii modułów fotowoltaicznych i turbiny wiatrowej e. Uzyskanie minimum 3 dni autonomii energetycznej stacji f. Możliwość uzupełniania ubytków energii elektrycznej w czasie okresowych wizyt na stacji g. Kamera obserwacyjna wyłączana przez zmierzchówkę po zmroku i włączana po świcie h. Kamery wyłączane/restartowane przez kontroler GSM v2 i. Zainstalowanie urządzenia zapobiegającego nadmiernego rozładowaniu akumulatorów, które jednocześnie zabezpieczałoby urządzenia przed skutkiem nadmiernego spadku napięcia. j. Transmisja obrazu z kamer do Stacji Morskiej Hel UG k. Transmisja płynnego obrazu w dużej rozdzielczości od świtu do zmierzchu l. Wdrożenie technicznych i softwarowych możliwości streamingu obrazu do sieci web dla ok. 300 odbiorców końcowych m. Przystosowanie stacji do możliwości podłączenia dodatkowej linii radiowej z Foczej Łachy

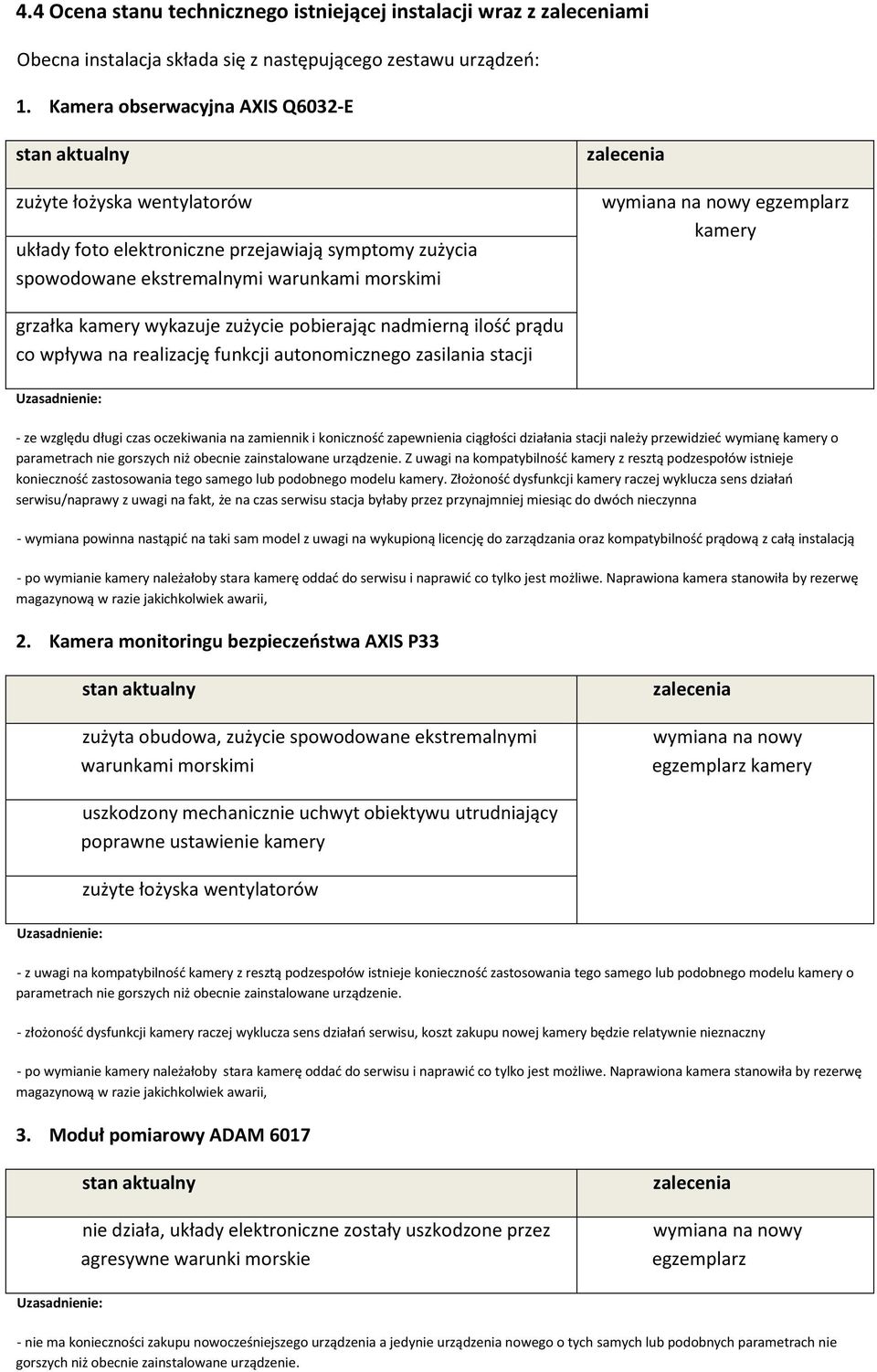

5 4.4 Ocena stanu technicznego istniejącej instalacji wraz z zaleceniami Obecna instalacja składa się z następującego zestawu urządzeń: 1. Kamera obserwacyjna AXIS Q6032-E stan aktualny zużyte łożyska wentylatorów układy foto elektroniczne przejawiają symptomy zużycia spowodowane ekstremalnymi warunkami morskimi zalecenia wymiana na nowy egzemplarz kamery grzałka kamery wykazuje zużycie pobierając nadmierną ilość prądu co wpływa na realizację funkcji autonomicznego zasilania stacji Uzasadnienie: - ze względu długi czas oczekiwania na zamiennik i koniczność zapewnienia ciągłości działania stacji należy przewidzieć wymianę kamery o parametrach nie gorszych niż obecnie zainstalowane urządzenie. Z uwagi na kompatybilność kamery z resztą podzespołów istnieje konieczność zastosowania tego samego lub podobnego modelu kamery. Złożoność dysfunkcji kamery raczej wyklucza sens działań serwisu/naprawy z uwagi na fakt, że na czas serwisu stacja byłaby przez przynajmniej miesiąc do dwóch nieczynna - wymiana powinna nastąpić na taki sam model z uwagi na wykupioną licencję do zarządzania oraz kompatybilność prądową z całą instalacją - po wymianie kamery należałoby stara kamerę oddać do serwisu i naprawić co tylko jest możliwe. Naprawiona kamera stanowiła by rezerwę magazynową w razie jakichkolwiek awarii, 2. Kamera monitoringu bezpieczeństwa AXIS P33 stan aktualny zużyta obudowa, zużycie spowodowane ekstremalnymi warunkami morskimi zalecenia wymiana na nowy egzemplarz kamery Uzasadnienie: uszkodzony mechanicznie uchwyt obiektywu utrudniający poprawne ustawienie kamery zużyte łożyska wentylatorów - z uwagi na kompatybilność kamery z resztą podzespołów istnieje konieczność zastosowania tego samego lub podobnego modelu kamery o parametrach nie gorszych niż obecnie zainstalowane urządzenie. - złożoność dysfunkcji kamery raczej wyklucza sens działań serwisu, koszt zakupu nowej kamery będzie relatywnie nieznaczny - po wymianie kamery należałoby stara kamerę oddać do serwisu i naprawić co tylko jest możliwe. Naprawiona kamera stanowiła by rezerwę magazynową w razie jakichkolwiek awarii, 3. Moduł pomiarowy ADAM 6017 stan aktualny nie działa, układy elektroniczne zostały uszkodzone przez agresywne warunki morskie zalecenia wymiana na nowy egzemplarz Uzasadnienie: - nie ma konieczności zakupu nowocześniejszego urządzenia a jedynie urządzenia nowego o tych samych lub podobnych parametrach nie gorszych niż obecnie zainstalowane urządzenie.

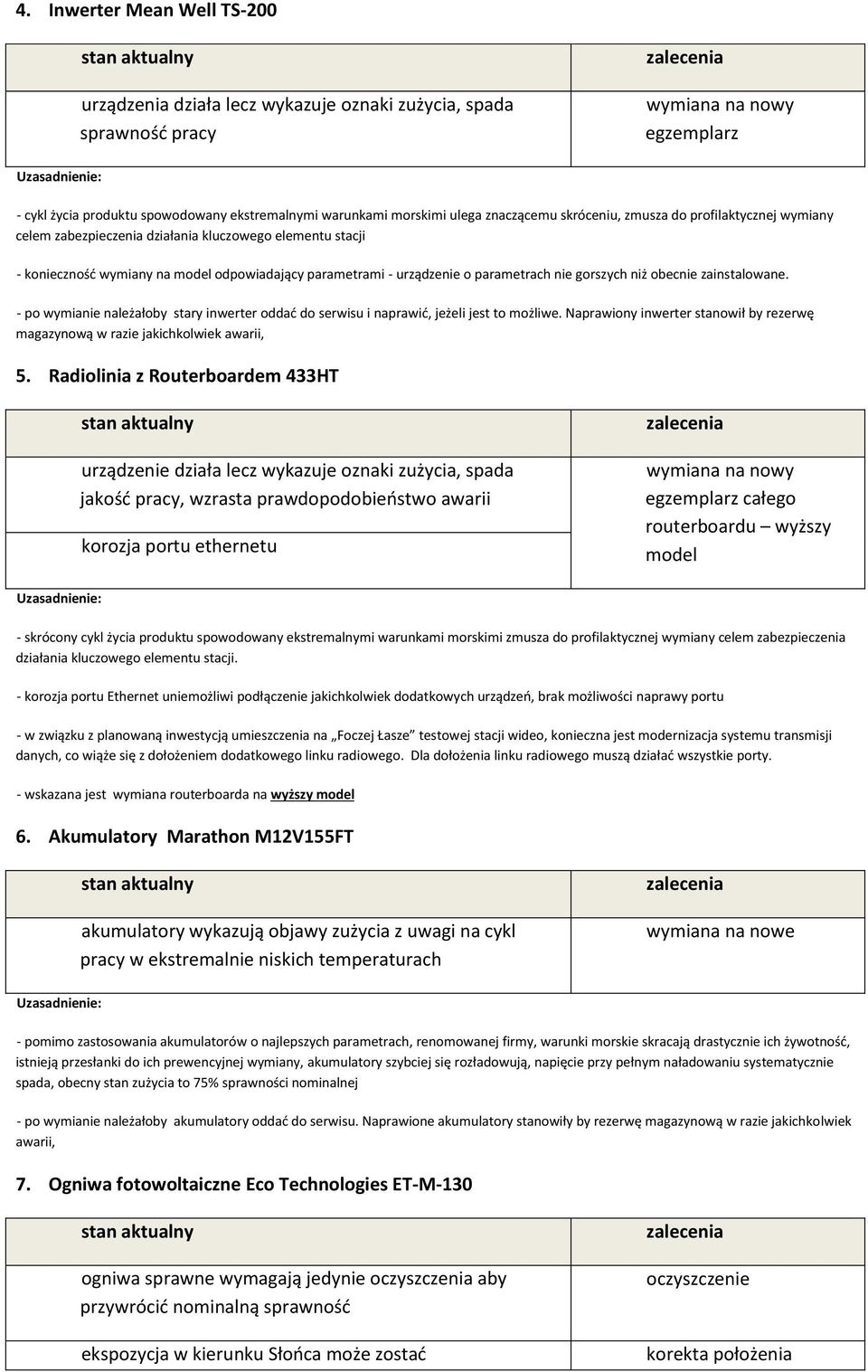

6 4. Inwerter Mean Well TS-200 stan aktualny urządzenia działa lecz wykazuje oznaki zużycia, spada sprawność pracy zalecenia wymiana na nowy egzemplarz Uzasadnienie: - cykl życia produktu spowodowany ekstremalnymi warunkami morskimi ulega znaczącemu skróceniu, zmusza do profilaktycznej wymiany celem zabezpieczenia działania kluczowego elementu stacji - konieczność wymiany na model odpowiadający parametrami - urządzenie o parametrach nie gorszych niż obecnie zainstalowane. - po wymianie należałoby stary inwerter oddać do serwisu i naprawić, jeżeli jest to możliwe. Naprawiony inwerter stanowił by rezerwę magazynową w razie jakichkolwiek awarii, 5. Radiolinia z Routerboardem 433HT stan aktualny urządzenie działa lecz wykazuje oznaki zużycia, spada jakość pracy, wzrasta prawdopodobieństwo awarii korozja portu ethernetu zalecenia wymiana na nowy egzemplarz całego routerboardu wyższy model Uzasadnienie: - skrócony cykl życia produktu spowodowany ekstremalnymi warunkami morskimi zmusza do profilaktycznej wymiany celem zabezpieczenia działania kluczowego elementu stacji. - korozja portu Ethernet uniemożliwi podłączenie jakichkolwiek dodatkowych urządzeń, brak możliwości naprawy portu - w związku z planowaną inwestycją umieszczenia na Foczej Łasze testowej stacji wideo, konieczna jest modernizacja systemu transmisji danych, co wiąże się z dołożeniem dodatkowego linku radiowego. Dla dołożenia linku radiowego muszą działać wszystkie porty. - wskazana jest wymiana routerboarda na wyższy model 6. Akumulatory Marathon M12V155FT stan aktualny akumulatory wykazują objawy zużycia z uwagi na cykl pracy w ekstremalnie niskich temperaturach zalecenia wymiana na nowe Uzasadnienie: - pomimo zastosowania akumulatorów o najlepszych parametrach, renomowanej firmy, warunki morskie skracają drastycznie ich żywotność, istnieją przesłanki do ich prewencyjnej wymiany, akumulatory szybciej się rozładowują, napięcie przy pełnym naładowaniu systematycznie spada, obecny stan zużycia to 75% sprawności nominalnej - po wymianie należałoby akumulatory oddać do serwisu. Naprawione akumulatory stanowiły by rezerwę magazynową w razie jakichkolwiek awarii, 7. Ogniwa fotowoltaiczne Eco Technologies ET-M-130 stan aktualny ogniwa sprawne wymagają jedynie oczyszczenia aby przywrócić nominalną sprawność ekspozycja w kierunku Słońca może zostać zalecenia oczyszczenie korekta położenia

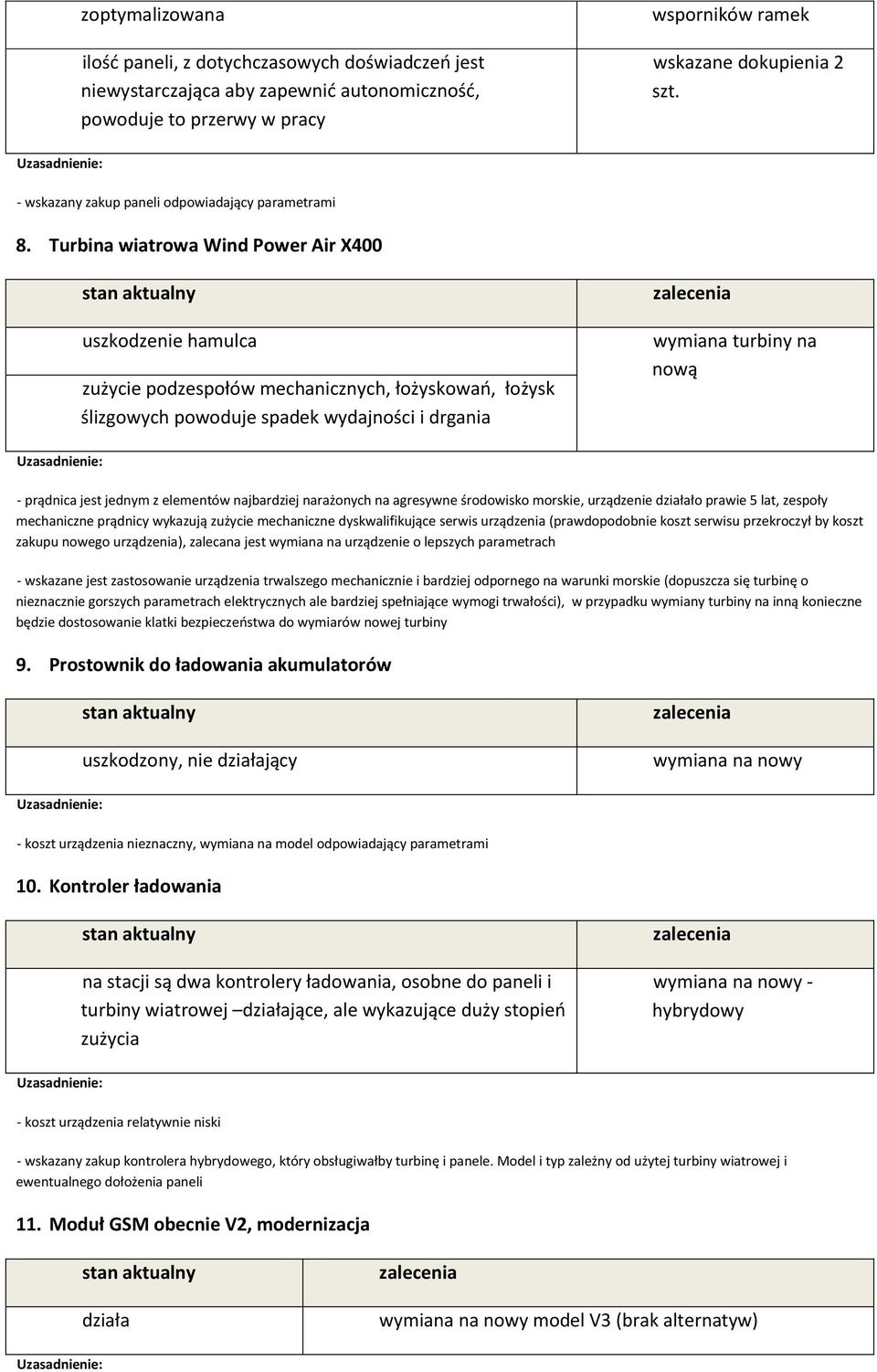

7 zoptymalizowana ilość paneli, z dotychczasowych doświadczeń jest niewystarczająca aby zapewnić autonomiczność, powoduje to przerwy w pracy wsporników ramek wskazane dokupienia 2 szt. Uzasadnienie: - wskazany zakup paneli odpowiadający parametrami 8. Turbina wiatrowa Wind Power Air X400 stan aktualny uszkodzenie hamulca zużycie podzespołów mechanicznych, łożyskowań, łożysk ślizgowych powoduje spadek wydajności i drgania zalecenia wymiana turbiny na nową Uzasadnienie: - prądnica jest jednym z elementów najbardziej narażonych na agresywne środowisko morskie, urządzenie działało prawie 5 lat, zespoły mechaniczne prądnicy wykazują zużycie mechaniczne dyskwalifikujące serwis urządzenia (prawdopodobnie koszt serwisu przekroczył by koszt zakupu nowego urządzenia), zalecana jest wymiana na urządzenie o lepszych parametrach - wskazane jest zastosowanie urządzenia trwalszego mechanicznie i bardziej odpornego na warunki morskie (dopuszcza się turbinę o nieznacznie gorszych parametrach elektrycznych ale bardziej spełniające wymogi trwałości), w przypadku wymiany turbiny na inną konieczne będzie dostosowanie klatki bezpieczeństwa do wymiarów nowej turbiny 9. Prostownik do ładowania akumulatorów stan aktualny uszkodzony, nie działający zalecenia wymiana na nowy Uzasadnienie: - koszt urządzenia nieznaczny, wymiana na model odpowiadający parametrami 10. Kontroler ładowania stan aktualny na stacji są dwa kontrolery ładowania, osobne do paneli i turbiny wiatrowej działające, ale wykazujące duży stopień zużycia zalecenia wymiana na nowy - hybrydowy Uzasadnienie: - koszt urządzenia relatywnie niski - wskazany zakup kontrolera hybrydowego, który obsługiwałby turbinę i panele. Model i typ zależny od użytej turbiny wiatrowej i ewentualnego dołożenia paneli 11. Moduł GSM obecnie V2, modernizacja stan aktualny działa zalecenia wymiana na nowy model V3 (brak alternatyw) Uzasadnienie:

8 - koszt urządzenia znikomy w stosunku do możliwych korzyści, dodatkowo należy przewidzieć dołożenie układu sterującego przełącznikami 12. Konstrukcja wsporcza z fundamentem lokalizacja pierwotna stan aktualny konstrukcja konieczność zmian konstrukcyjnych dla modernizacji stacji: nowa klatka na turbinę wiatrową, nowy wspornik anteny, nowy wspornik paneli fotowoltaicznych (w przypadku dołożenia) fundament stan powłoki antykorozyjnej dobry zalecenia stan konstrukcji bez uwag dołożenie konstrukcji, przerobienie istniejącej stopa fundamentowa wykazuje lekkie odchylenie od poziomu, wskazane jest pionowanie masztu nie wymaga interwencji Uzasadnienie: - stan konstrukcji nie wymaga interwencji poza dostosowaniem konstrukcji klatki turbiny wiatrowej do nowego wirnika, konieczność dorobienia konstrukcji w przypadku dołożenia nowych paneli oraz konieczny wspornik nowej anteny radiolinii w przypadku uruchamiania stacji testowej Focza Łacha - zalana stopa fundamentowa przez RZGW wykazuje lekkie odejście od poziomu (niewłaściwe wypoziomowanie stopy fundamentowej) co skutkuje skrzywienie masztu.. Wskazane jest pionowanie masztu przy użyciu zestawu podkładek półotwartych 13. Serwer - komputer i system operacyjny stan aktualny obecne parametry komputera - serwera nie pozwalają realizować celów projektu, jest on wąskim gardłem dla dystrybucji obrazu z kamer stacji, obraz zostaje zatrzymany a komputer zawiesza się nie mogąc przetwarzać dane pojemność dyskowa 2x2Tb pozwala na zapisanie maksymalnie 2tygodni obrazu w niskiej rozdzielczości system operacyjny Windows XP obecna ilość kamer 4szt. stanowi maksymalne obciążenie dla przepustowości istniejącego łącza internetowego obecna liczba użytkowników końcowych szacowna na ok. 50 powoduje zalecenia zakup nowego komputera zakup serwera o przynajmniej 2x4Tb pojemności dyskowej system archaiczny bez suportu ze strony producenta wymaga wymiany na nowy Istnieje konieczność zwiększenia przepustowości łącza tak by można było obsłużyć 5 kamer, wprowadzenie kamery o wyższych parametrach przetwarzania obrazu także wymaga większej przepustowości łącza Istnieje konieczność wyprowadzenia streamingu wideo do zewnętrznego

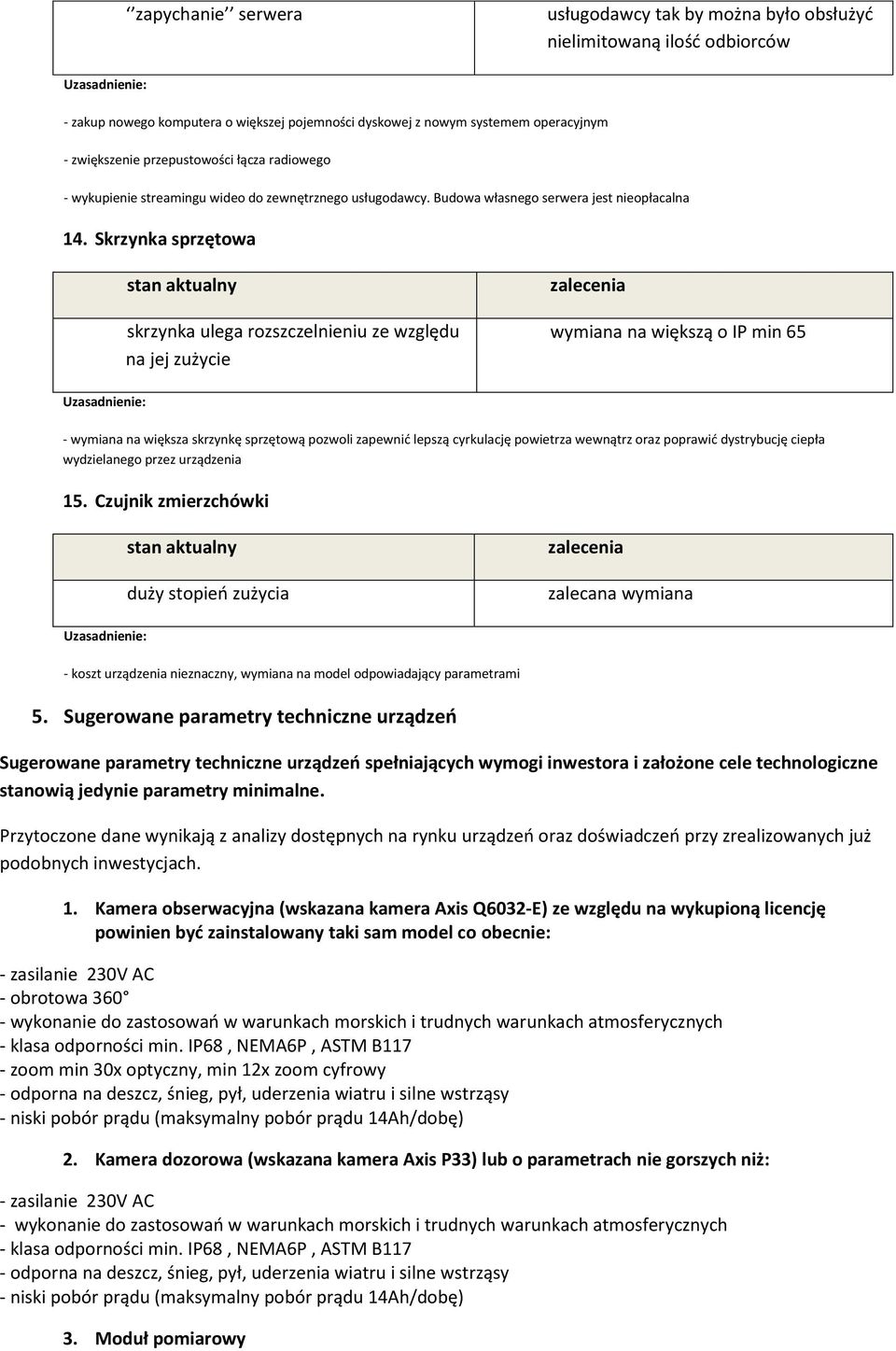

9 zapychanie serwera usługodawcy tak by można było obsłużyć nielimitowaną ilość odbiorców Uzasadnienie: - zakup nowego komputera o większej pojemności dyskowej z nowym systemem operacyjnym - zwiększenie przepustowości łącza radiowego - wykupienie streamingu wideo do zewnętrznego usługodawcy. Budowa własnego serwera jest nieopłacalna 14. Skrzynka sprzętowa stan aktualny skrzynka ulega rozszczelnieniu ze względu na jej zużycie zalecenia wymiana na większą o IP min 65 Uzasadnienie: - wymiana na większa skrzynkę sprzętową pozwoli zapewnić lepszą cyrkulację powietrza wewnątrz oraz poprawić dystrybucję ciepła wydzielanego przez urządzenia 15. Czujnik zmierzchówki stan aktualny duży stopień zużycia zalecenia zalecana wymiana Uzasadnienie: - koszt urządzenia nieznaczny, wymiana na model odpowiadający parametrami 5. Sugerowane parametry techniczne urządzeń Sugerowane parametry techniczne urządzeń spełniających wymogi inwestora i założone cele technologiczne stanowią jedynie parametry minimalne. Przytoczone dane wynikają z analizy dostępnych na rynku urządzeń oraz doświadczeń przy zrealizowanych już podobnych inwestycjach. 1. Kamera obserwacyjna (wskazana kamera Axis Q6032-E) ze względu na wykupioną licencję powinien być zainstalowany taki sam model co obecnie: - zasilanie 230V AC - obrotowa wykonanie do zastosowań w warunkach morskich i trudnych warunkach atmosferycznych - klasa odporności min. IP68, NEMA6P, ASTM B117 - zoom min 30x optyczny, min 12x zoom cyfrowy - odporna na deszcz, śnieg, pył, uderzenia wiatru i silne wstrząsy - niski pobór prądu (maksymalny pobór prądu 14Ah/dobę) 2. Kamera dozorowa (wskazana kamera Axis P33) lub o parametrach nie gorszych niż: - zasilanie 230V AC - wykonanie do zastosowań w warunkach morskich i trudnych warunkach atmosferycznych - klasa odporności min. IP68, NEMA6P, ASTM B117 - odporna na deszcz, śnieg, pył, uderzenia wiatru i silne wstrząsy - niski pobór prądu (maksymalny pobór prądu 14Ah/dobę) 3. Moduł pomiarowy

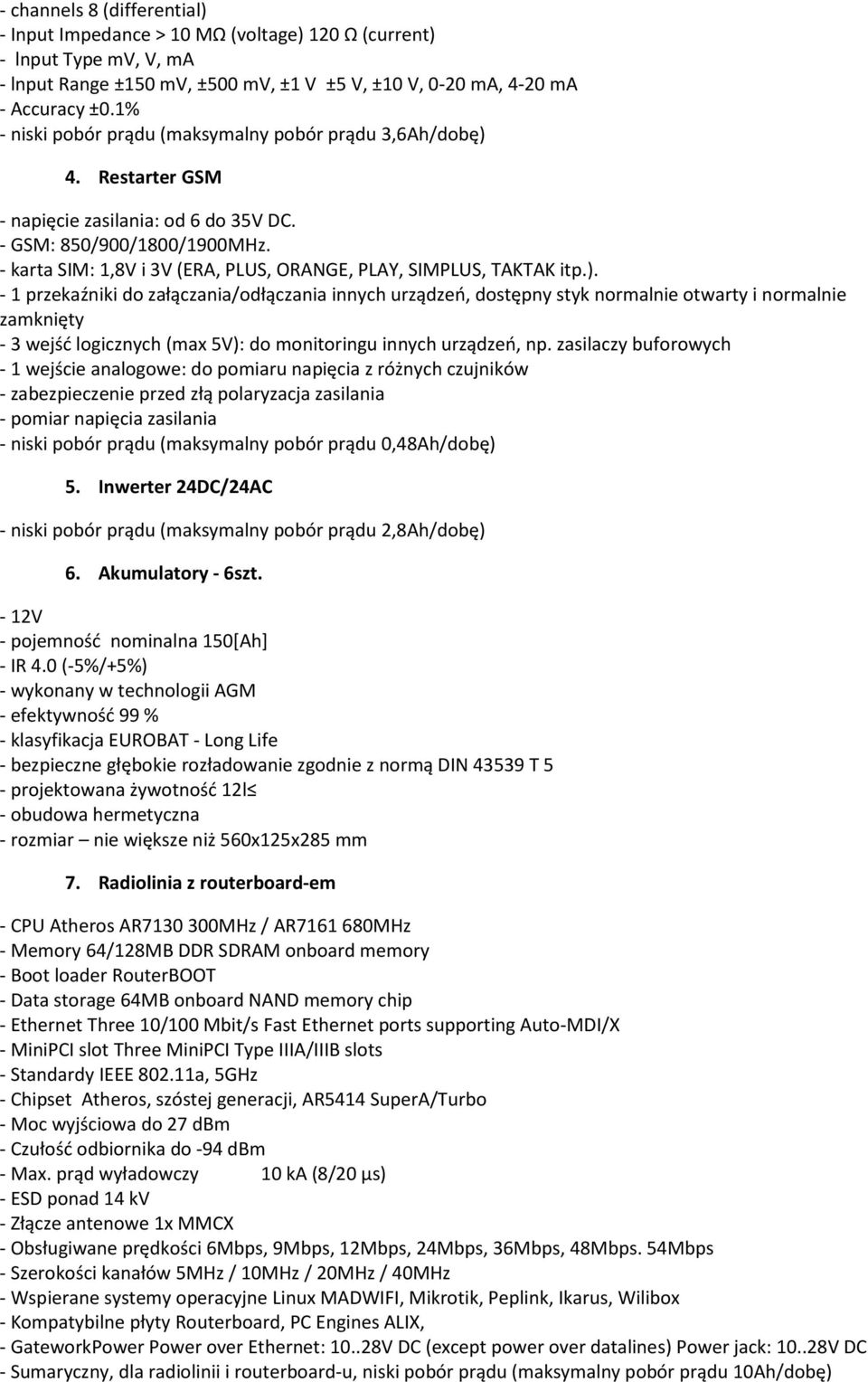

10 - channels 8 (differential) - Input Impedance > 10 MΩ (voltage) 120 Ω (current) - lnput Type mv, V, ma - lnput Range ±150 mv, ±500 mv, ±1 V ±5 V, ±10 V, 0-20 ma, 4-20 ma - Accuracy ±0.1% - niski pobór prądu (maksymalny pobór prądu 3,6Ah/dobę) 4. Restarter GSM - napięcie zasilania: od 6 do 35V DC. - GSM: 850/900/1800/1900MHz. - karta SIM: 1,8V i 3V (ERA, PLUS, ORANGE, PLAY, SIMPLUS, TAKTAK itp.). - 1 przekaźniki do załączania/odłączania innych urządzeń, dostępny styk normalnie otwarty i normalnie zamknięty - 3 wejść logicznych (max 5V): do monitoringu innych urządzeń, np. zasilaczy buforowych - 1 wejście analogowe: do pomiaru napięcia z różnych czujników - zabezpieczenie przed złą polaryzacja zasilania - pomiar napięcia zasilania - niski pobór prądu (maksymalny pobór prądu 0,48Ah/dobę) 5. Inwerter 24DC/24AC - niski pobór prądu (maksymalny pobór prądu 2,8Ah/dobę) 6. Akumulatory - 6szt. - 12V - pojemność nominalna 150[Ah] - IR 4.0 (-5%/+5%) - wykonany w technologii AGM - efektywność 99 % - klasyfikacja EUROBAT - Long Life - bezpieczne głębokie rozładowanie zgodnie z normą DIN T 5 - projektowana żywotność 12l - obudowa hermetyczna - rozmiar nie większe niż 560x125x285 mm 7. Radiolinia z routerboard-em - CPU Atheros AR MHz / AR MHz - Memory 64/128MB DDR SDRAM onboard memory - Boot loader RouterBOOT - Data storage 64MB onboard NAND memory chip - Ethernet Three 10/100 Mbit/s Fast Ethernet ports supporting Auto-MDI/X - MiniPCI slot Three MiniPCI Type IIIA/IIIB slots - Standardy IEEE a, 5GHz - Chipset Atheros, szóstej generacji, AR5414 SuperA/Turbo - Moc wyjściowa do 27 dbm - Czułość odbiornika do -94 dbm - Max. prąd wyładowczy 10 ka (8/20 µs) - ESD ponad 14 kv - Złącze antenowe 1x MMCX - Obsługiwane prędkości 6Mbps, 9Mbps, 12Mbps, 24Mbps, 36Mbps, 48Mbps. 54Mbps - Szerokości kanałów 5MHz / 10MHz / 20MHz / 40MHz - Wspierane systemy operacyjne Linux MADWIFI, Mikrotik, Peplink, Ikarus, Wilibox - Kompatybilne płyty Routerboard, PC Engines ALIX, - GateworkPower Power over Ethernet: V DC (except power over datalines) Power jack: V DC - Sumaryczny, dla radiolinii i routerboard-u, niski pobór prądu (maksymalny pobór prądu 10Ah/dobę)

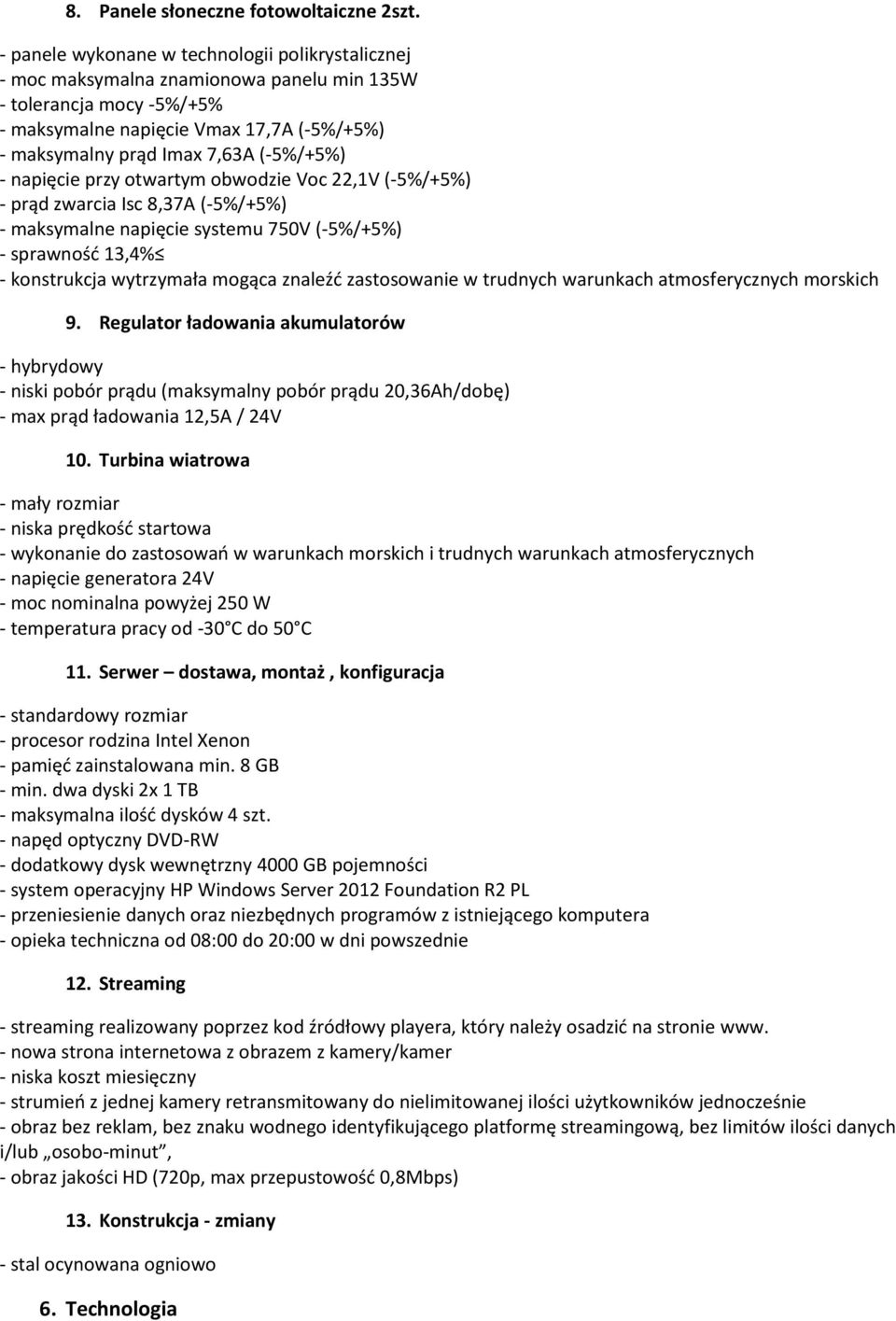

11 8. Panele słoneczne fotowoltaiczne 2szt. - panele wykonane w technologii polikrystalicznej - moc maksymalna znamionowa panelu min 135W - tolerancja mocy -5%/+5% - maksymalne napięcie Vmax 17,7A (-5%/+5%) - maksymalny prąd Imax 7,63A (-5%/+5%) - napięcie przy otwartym obwodzie Voc 22,1V (-5%/+5%) - prąd zwarcia Isc 8,37A (-5%/+5%) - maksymalne napięcie systemu 750V (-5%/+5%) - sprawność 13,4% - konstrukcja wytrzymała mogąca znaleźć zastosowanie w trudnych warunkach atmosferycznych morskich 9. Regulator ładowania akumulatorów - hybrydowy - niski pobór prądu (maksymalny pobór prądu 20,36Ah/dobę) - max prąd ładowania 12,5A / 24V 10. Turbina wiatrowa - mały rozmiar - niska prędkość startowa - wykonanie do zastosowań w warunkach morskich i trudnych warunkach atmosferycznych - napięcie generatora 24V - moc nominalna powyżej 250 W - temperatura pracy od -30 C do 50 C 11. Serwer dostawa, montaż, konfiguracja - standardowy rozmiar - procesor rodzina Intel Xenon - pamięć zainstalowana min. 8 GB - min. dwa dyski 2x 1 TB - maksymalna ilość dysków 4 szt. - napęd optyczny DVD-RW - dodatkowy dysk wewnętrzny 4000 GB pojemności - system operacyjny HP Windows Server 2012 Foundation R2 PL - przeniesienie danych oraz niezbędnych programów z istniejącego komputera - opieka techniczna od 08:00 do 20:00 w dni powszednie 12. Streaming - streaming realizowany poprzez kod źródłowy playera, który należy osadzić na stronie www. - nowa strona internetowa z obrazem z kamery/kamer - niska koszt miesięczny - strumień z jednej kamery retransmitowany do nielimitowanej ilości użytkowników jednocześnie - obraz bez reklam, bez znaku wodnego identyfikującego platformę streamingową, bez limitów ilości danych i/lub osobo-minut, - obraz jakości HD (720p, max przepustowość 0,8Mbps) 13. Konstrukcja - zmiany - stal ocynowana ogniowo 6. Technologia

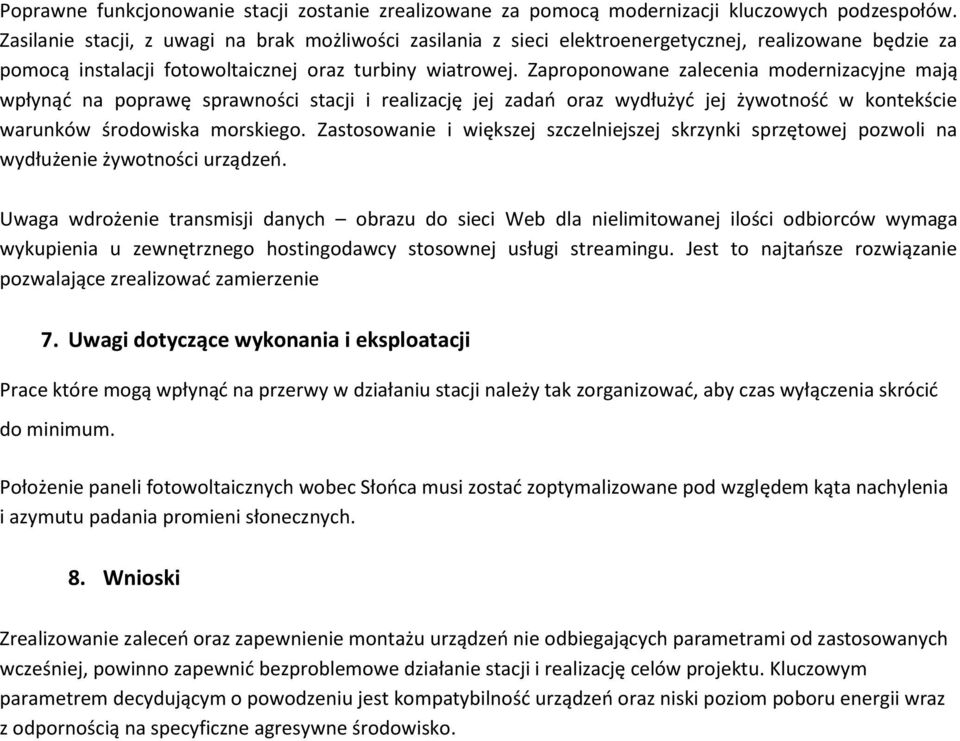

12 Poprawne funkcjonowanie stacji zostanie zrealizowane za pomocą modernizacji kluczowych podzespołów. Zasilanie stacji, z uwagi na brak możliwości zasilania z sieci elektroenergetycznej, realizowane będzie za pomocą instalacji fotowoltaicznej oraz turbiny wiatrowej. Zaproponowane zalecenia modernizacyjne mają wpłynąć na poprawę sprawności stacji i realizację jej zadań oraz wydłużyć jej żywotność w kontekście warunków środowiska morskiego. Zastosowanie i większej szczelniejszej skrzynki sprzętowej pozwoli na wydłużenie żywotności urządzeń. Uwaga wdrożenie transmisji danych obrazu do sieci Web dla nielimitowanej ilości odbiorców wymaga wykupienia u zewnętrznego hostingodawcy stosownej usługi streamingu. Jest to najtańsze rozwiązanie pozwalające zrealizować zamierzenie 7. Uwagi dotyczące wykonania i eksploatacji Prace które mogą wpłynąć na przerwy w działaniu stacji należy tak zorganizować, aby czas wyłączenia skrócić do minimum. Położenie paneli fotowoltaicznych wobec Słońca musi zostać zoptymalizowane pod względem kąta nachylenia i azymutu padania promieni słonecznych. 8. Wnioski Zrealizowanie zaleceń oraz zapewnienie montażu urządzeń nie odbiegających parametrami od zastosowanych wcześniej, powinno zapewnić bezproblemowe działanie stacji i realizację celów projektu. Kluczowym parametrem decydującym o powodzeniu jest kompatybilność urządzeń oraz niski poziom poboru energii wraz z odpornością na specyficzne agresywne środowisko.

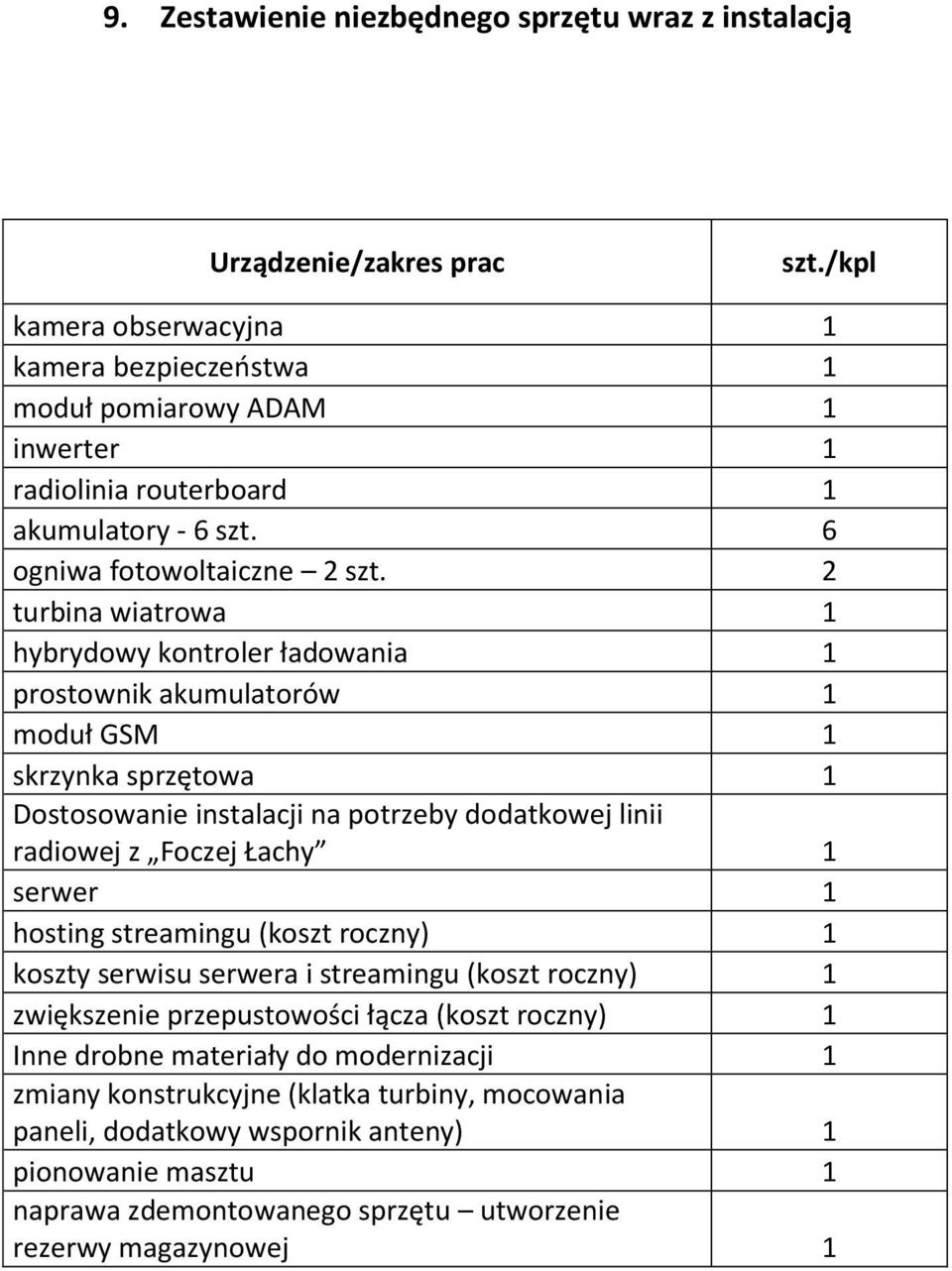

13 9. Zestawienie niezbędnego sprzętu wraz z instalacją Urządzenie/zakres prac szt./kpl kamera obserwacyjna 1 kamera bezpieczeństwa 1 moduł pomiarowy ADAM 1 inwerter 1 radiolinia routerboard 1 akumulatory - 6 szt. 6 ogniwa fotowoltaiczne 2 szt. 2 turbina wiatrowa 1 hybrydowy kontroler ładowania 1 prostownik akumulatorów 1 moduł GSM 1 skrzynka sprzętowa 1 Dostosowanie instalacji na potrzeby dodatkowej linii radiowej z Foczej Łachy 1 serwer 1 hosting streamingu (koszt roczny) 1 koszty serwisu serwera i streamingu (koszt roczny) 1 zwiększenie przepustowości łącza (koszt roczny) 1 Inne drobne materiały do modernizacji 1 zmiany konstrukcyjne (klatka turbiny, mocowania paneli, dodatkowy wspornik anteny) 1 pionowanie masztu 1 naprawa zdemontowanego sprzętu utworzenie rezerwy magazynowej 1

14 10. Zdjęcia i rysunki instalacji

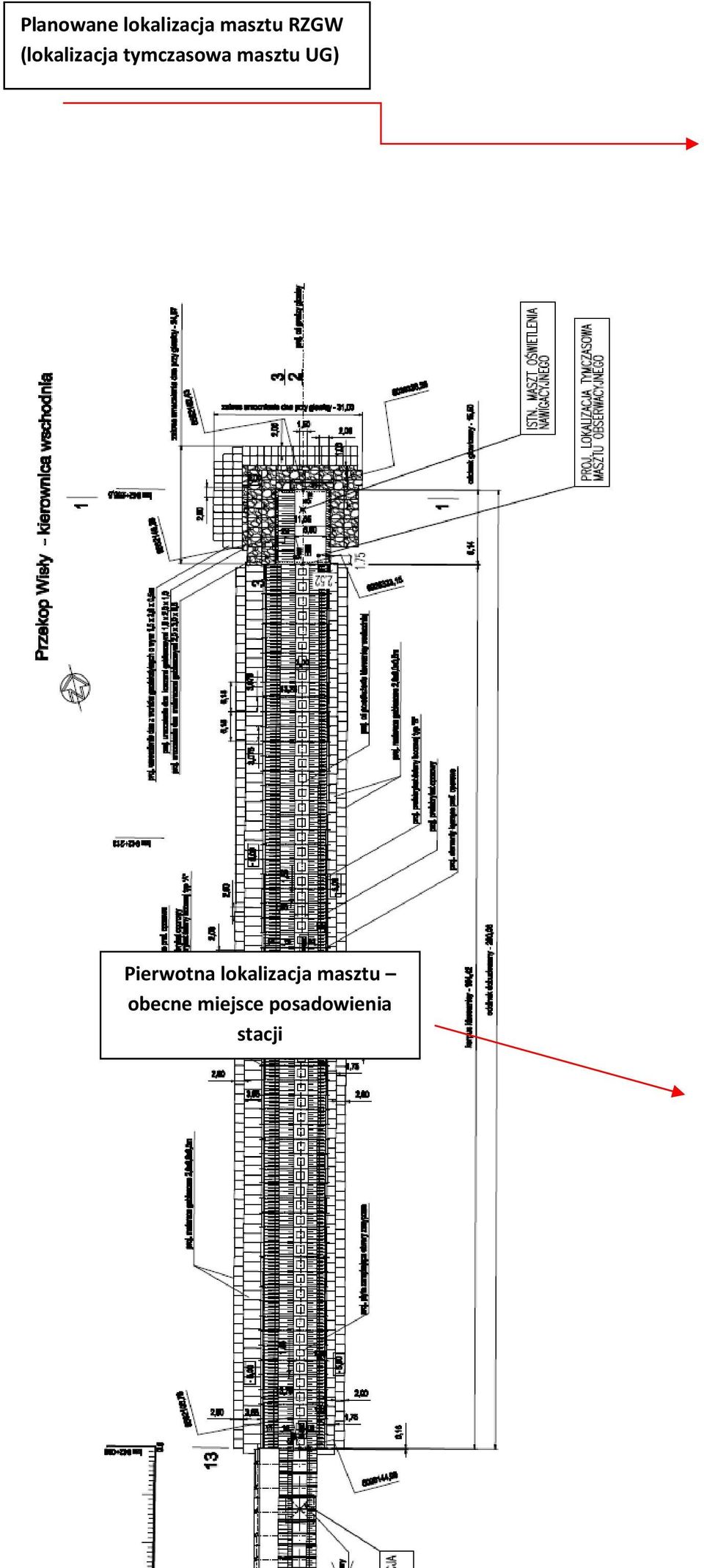

15 Planowane lokalizacja masztu RZGW (lokalizacja tymczasowa masztu UG) Pierwotna lokalizacja masztu obecne miejsce posadowienia stacji

16 Widok usytuowania masztu na kierownicy wschodniej Widok stopy fundamentowej (przed pracami), zabetonowanej w miejscu pierwotnej lokalizacji masztu.

17

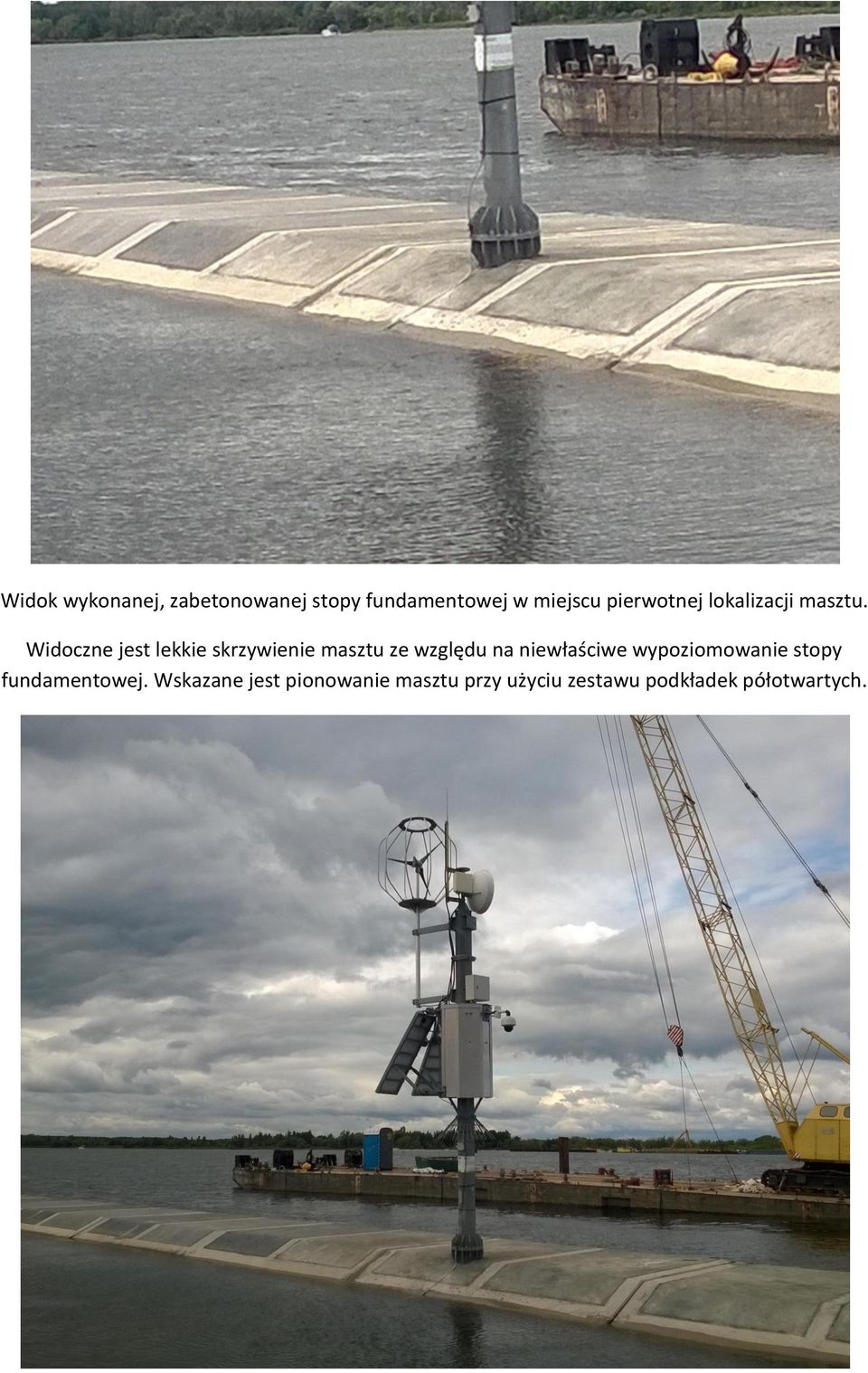

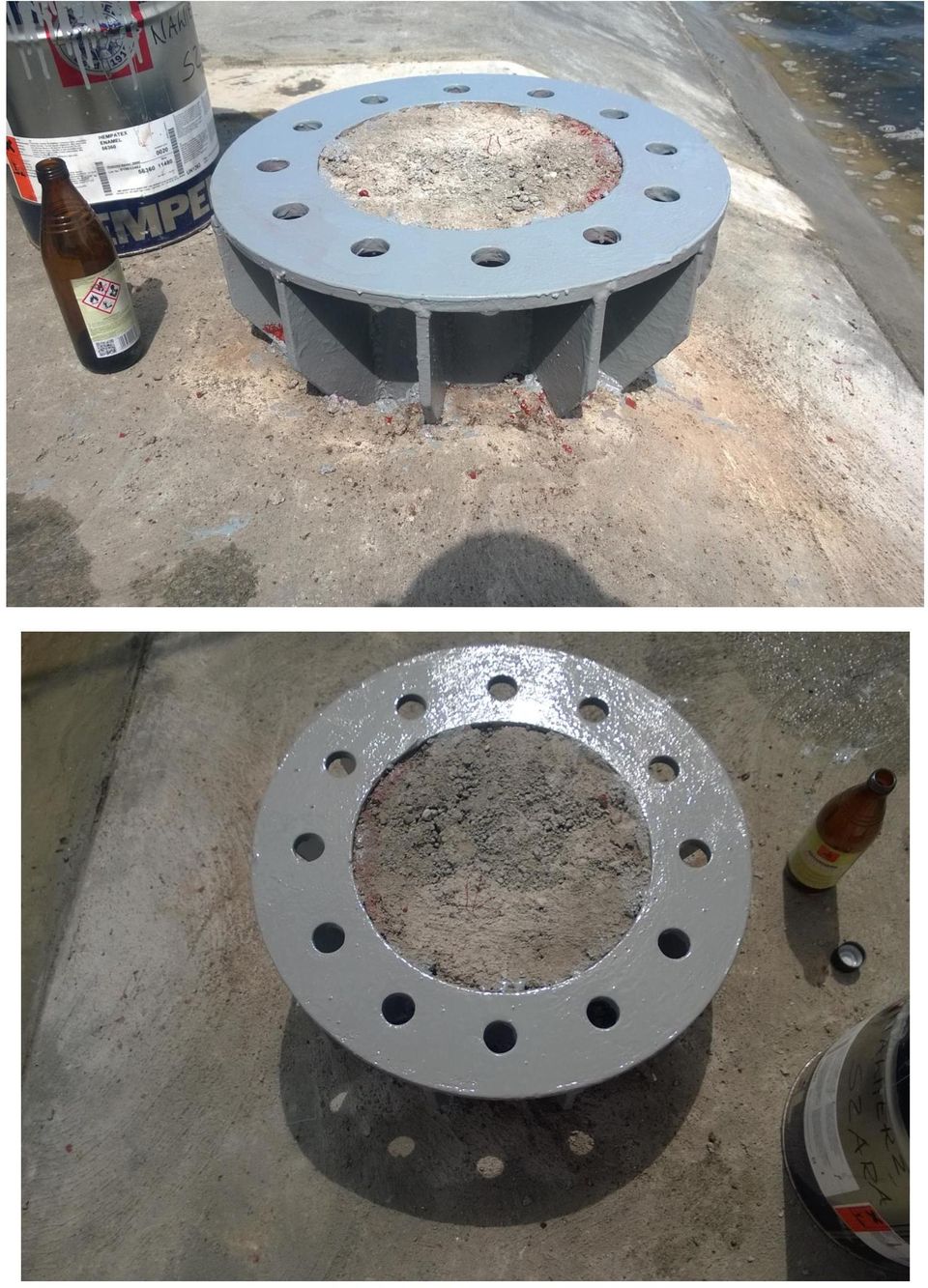

18 Widok wykonanej, zabetonowanej stopy fundamentowej w miejscu pierwotnej lokalizacji masztu. Widoczne jest lekkie skrzywienie masztu ze względu na niewłaściwe wypoziomowanie stopy fundamentowej. Wskazane jest pionowanie masztu przy użyciu zestawu podkładek półotwartych.

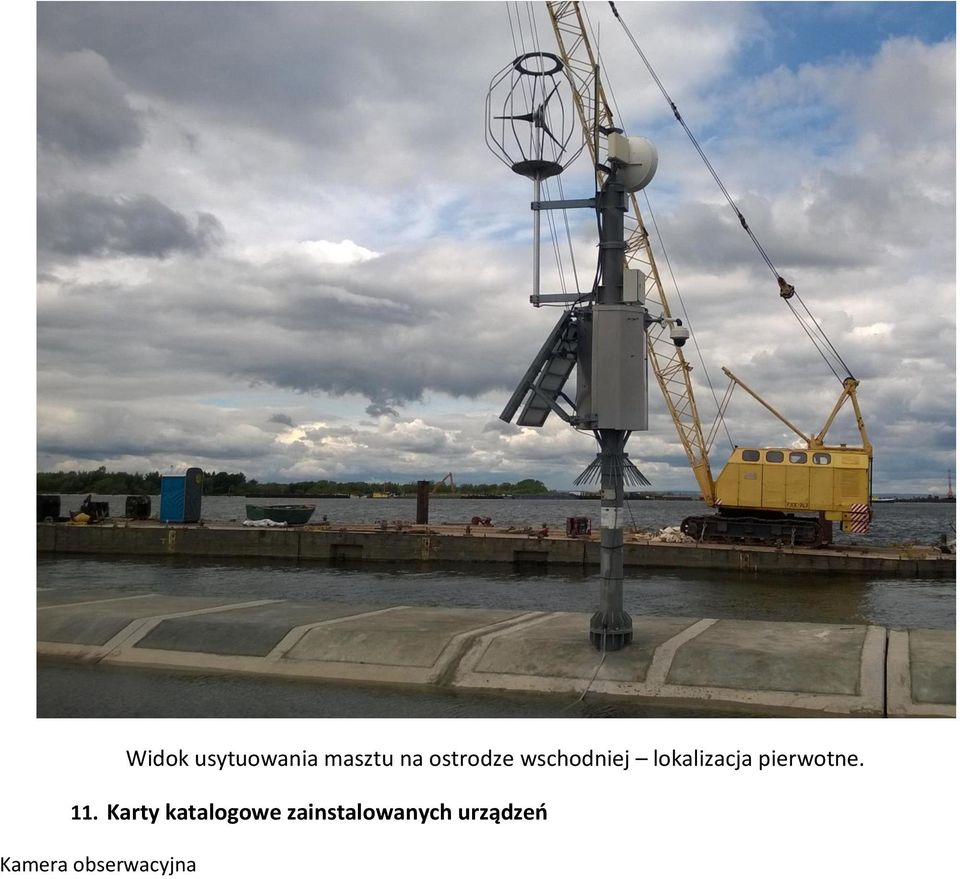

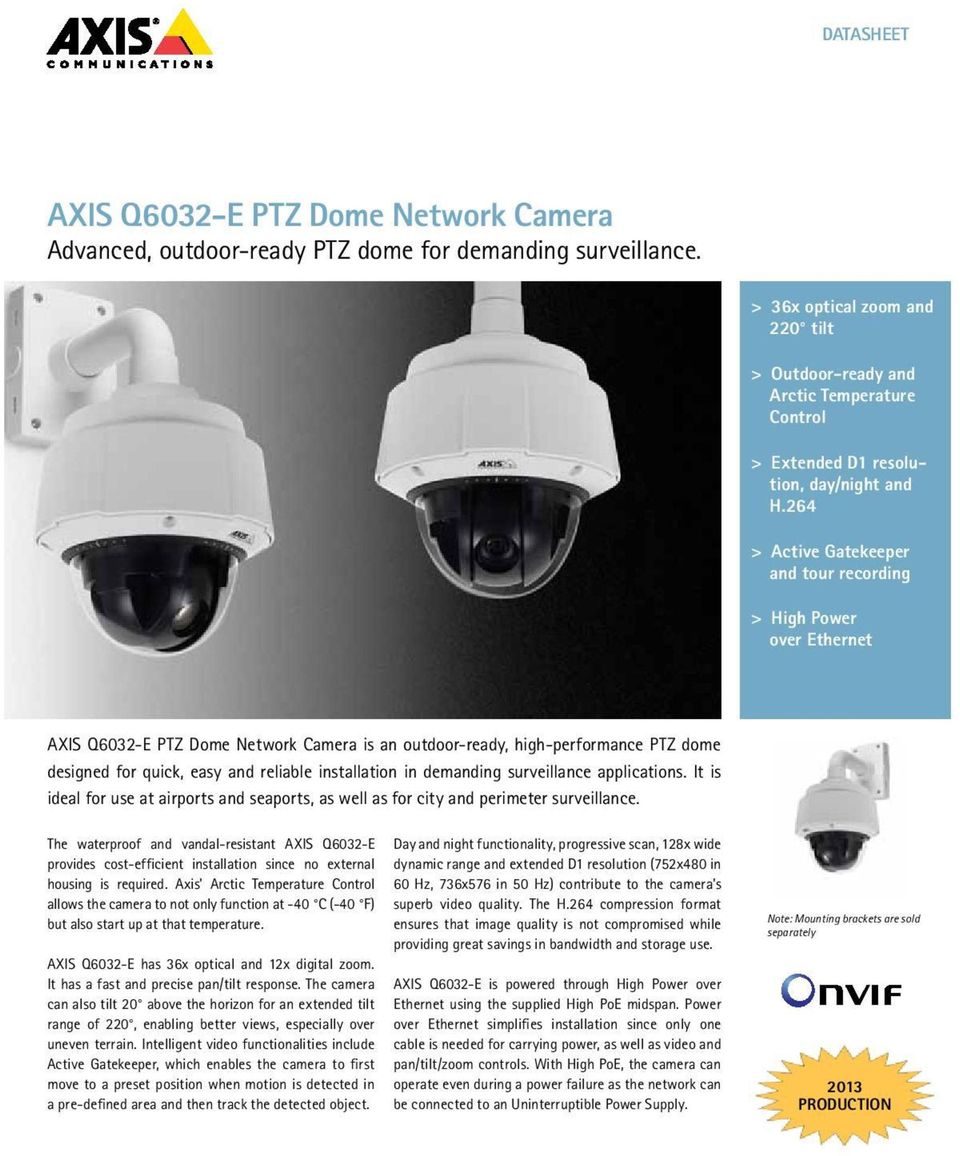

19 Widok usytuowania masztu na ostrodze wschodniej lokalizacja pierwotne. 11. Karty katalogowe zainstalowanych urządzeń Kamera obserwacyjna

20

21

22 Kamera bezpieczeństwa

23

24

25 Moduł pomiarowy ADAM

26 Inwerter Mean Well TS-200

27 Radiolinia z routerboardem Routerboard 433HT

28 Akumulatory Marathon M12V155FT

29

30 Ogniwa fotowoltaiczne Eco Technologies ET-M-130

31

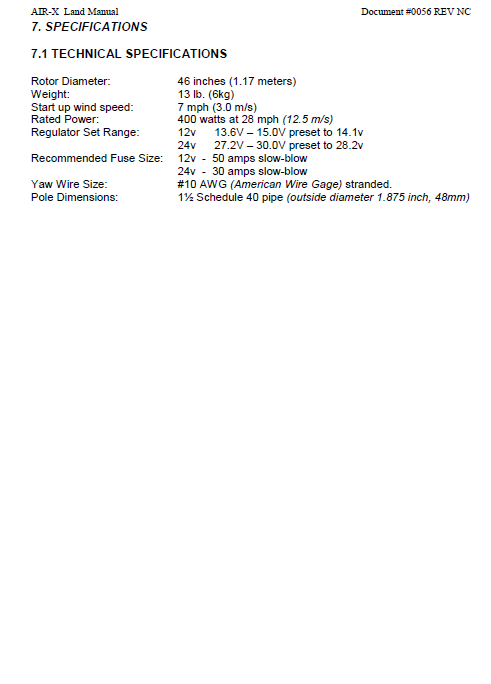

32 Turbina wiatrowa Wind Power Air X400

33

34

35 Prostownik do ładowania akumulatorów

36 Moduł GSM obecnie V2, modernizacja
