Zasilacz. Projekt 1bTi

Transkrypt

1 Zasilacz Projekt 1bTi

2 Spis Treści Opis Urządzenia podłączone do zasilacza Budowa Zabezpieczenia Kryteria wyboru zasilacza

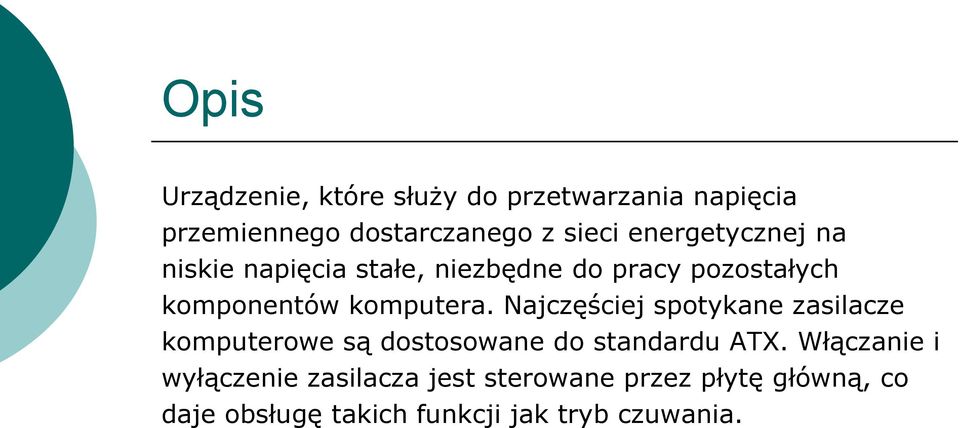

3 Opis Urządzenie, które służy do przetwarzania napięcia przemiennego dostarczanego z sieci energetycznej na niskie napięcia stałe, niezbędne do pracy pozostałych komponentów komputera. Najczęściej spotykane zasilacze komputerowe są dostosowane do standardu ATX. Włączanie i wyłączenie zasilacza jest sterowane przez płytę główną, co daje obsługę takich funkcji jak tryb czuwania.

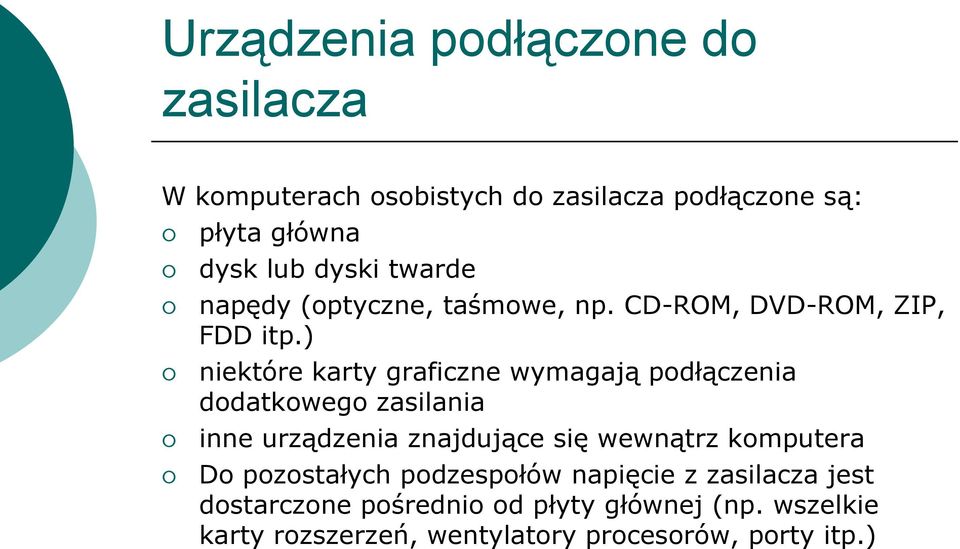

4 Urządzenia podłączone do zasilacza W komputerach osobistych do zasilacza podłączone są: płyta główna dysk lub dyski twarde napędy (optyczne, taśmowe, np. CD-ROM, DVD-ROM, ZIP, FDD itp.) niektóre karty graficzne wymagają podłączenia dodatkowego zasilania inne urządzenia znajdujące się wewnątrz komputera Do pozostałych podzespołów napięcie z zasilacza jest dostarczone pośrednio od płyty głównej (np. wszelkie karty rozszerzeń, wentylatory procesorów, porty itp.)

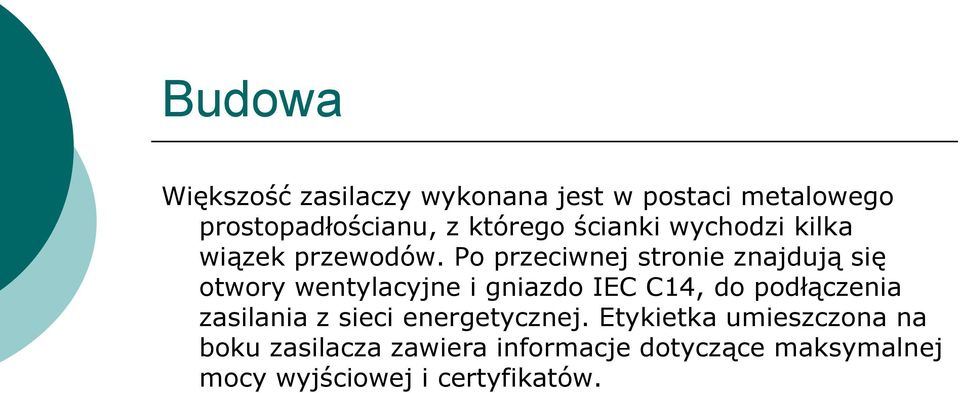

5 Budowa Większość zasilaczy wykonana jest w postaci metalowego prostopadłościanu, z którego ścianki wychodzi kilka wiązek przewodów. Po przeciwnej stronie znajdują się otwory wentylacyjne i gniazdo IEC C14, do podłączenia zasilania z sieci energetycznej. Etykietka umieszczona na boku zasilacza zawiera informacje dotyczące maksymalnej mocy wyjściowej i certyfikatów.

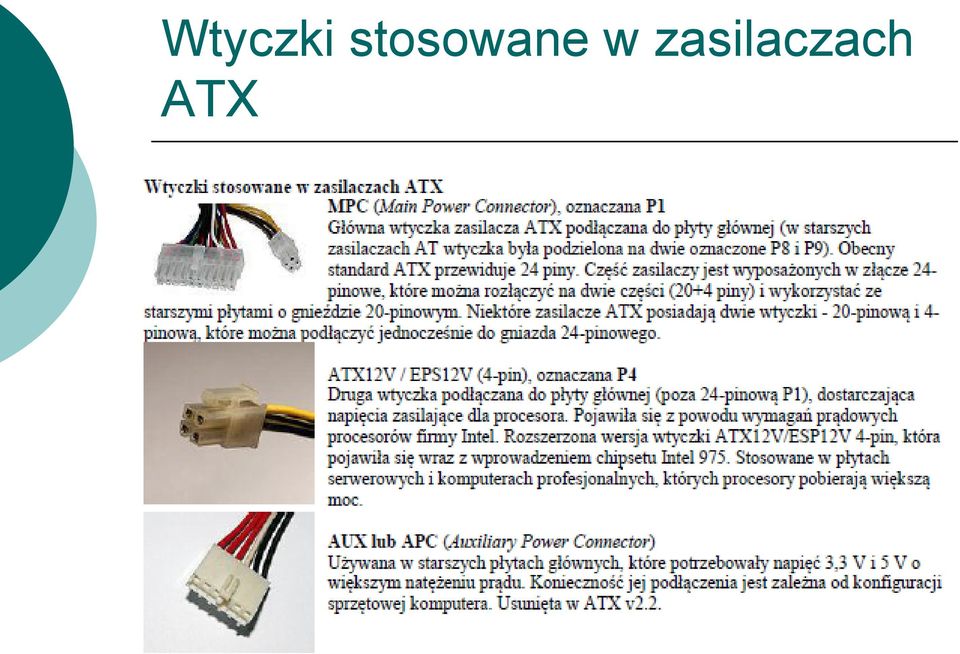

6 Wtyczki stosowane w zasilaczach ATX

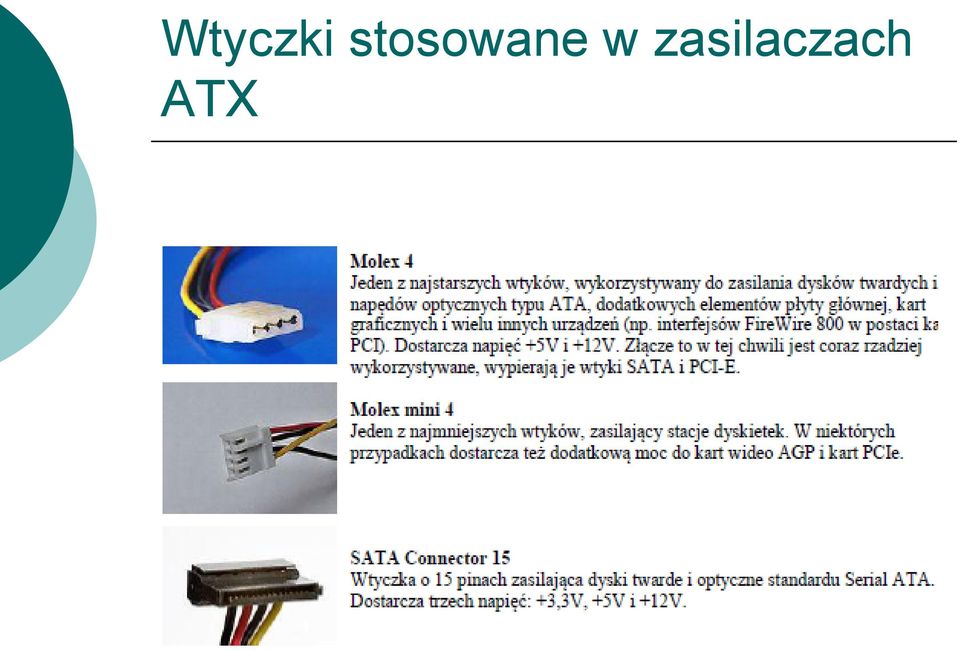

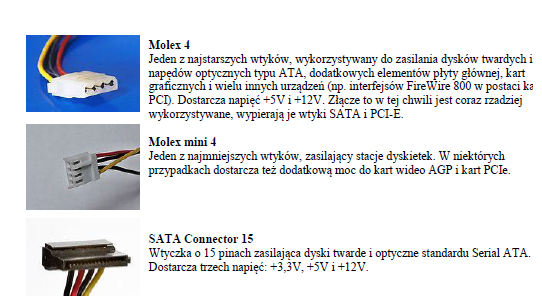

7 Wtyczki stosowane w zasilaczach ATX

8 Zabezpieczenia Zasilacz, dostarczając energię do poszczególnych elementów komputera, może stać się też przyczyną ich uszkodzenia. Ze względu na wahania parametrów napięcia w sieci energetycznej, każdy zasilacz powinien posiadać szereg wbudowanych zabezpieczeń, chroniących zarówno komputer jak i sam zasilacz: OVP (Over Voltage Protection) zabezpieczenie przed zbyt wysokim napięciem wyjściowym. Działa na każdej linii wyjściowej zasilacza i aktywuje się, gdy napięcie jest wyższe o 15% w stosunku do wartości nominalnej. Wymagane przez normę ATX12V. UVP (Under Voltage Protection) zabezpieczenie przed zbyt niskim napięciem na liniach wyjściowych. Jest spotykane znacznie rzadziej niż OVP, ponieważ zbyt niskie napięcie nie uszkadza zasilanych podzespołów, może jednak wpłynąć negatywnie na ich stabilność. OCP (Over Current Protection) zabezpieczenie przed przeciążeniem stabilizatora. Monitoruje każdą linię zasilającą z osobna i w przypadku przeciążenia którejkolwiek z nich powoduje wyłączenie zasilacza. Wymagane jest przez normę ATX12V.

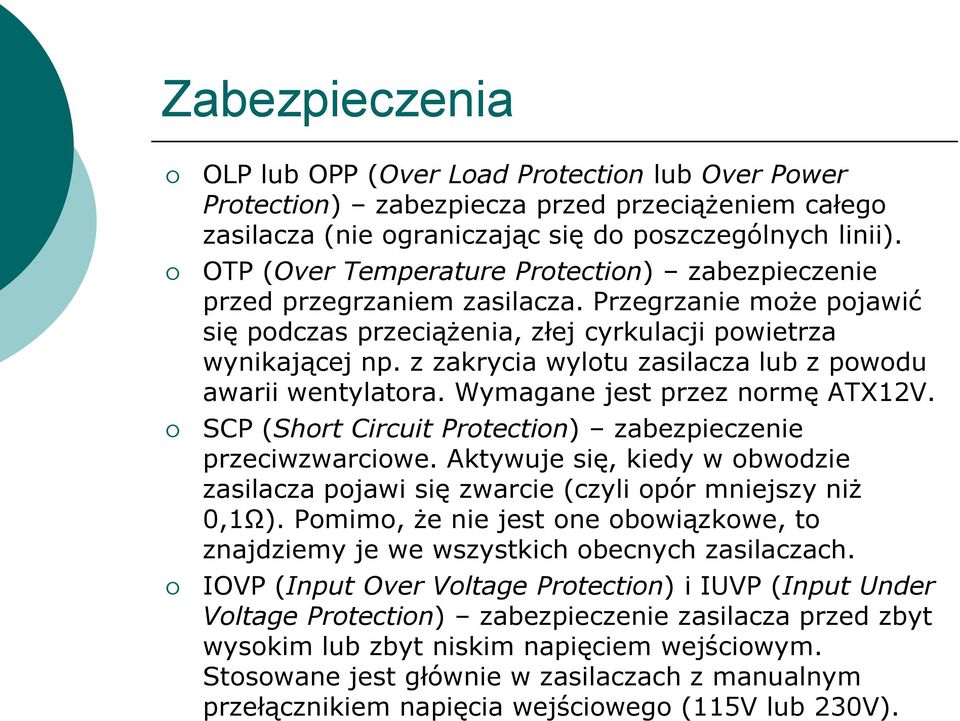

9 Zabezpieczenia OLP lub OPP (Over Load Protection lub Over Power Protection) zabezpiecza przed przeciążeniem całego zasilacza (nie ograniczając się do poszczególnych linii). OTP (Over Temperature Protection) zabezpieczenie przed przegrzaniem zasilacza. Przegrzanie może pojawić się podczas przeciążenia, złej cyrkulacji powietrza wynikającej np. z zakrycia wylotu zasilacza lub z powodu awarii wentylatora. Wymagane jest przez normę ATX12V. SCP (Short Circuit Protection) zabezpieczenie przeciwzwarciowe. Aktywuje się, kiedy w obwodzie zasilacza pojawi się zwarcie (czyli opór mniejszy niż 0,1Ω). Pomimo, że nie jest one obowiązkowe, to znajdziemy je we wszystkich obecnych zasilaczach. IOVP (Input Over Voltage Protection) i IUVP (Input Under Voltage Protection) zabezpieczenie zasilacza przed zbyt wysokim lub zbyt niskim napięciem wejściowym. Stosowane jest głównie w zasilaczach z manualnym przełącznikiem napięcia wejściowego (115V lub 230V).

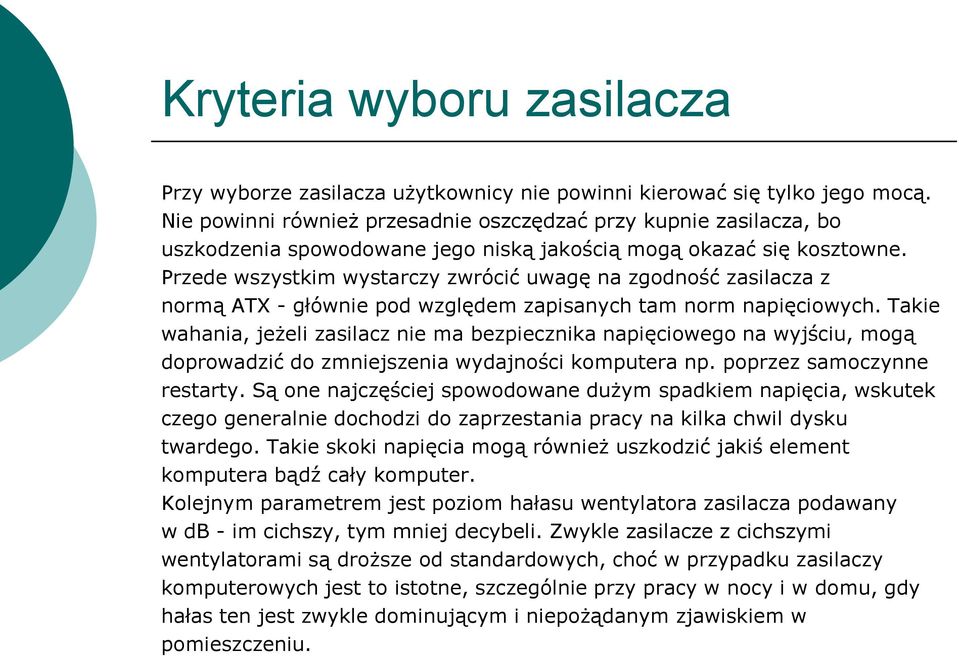

10 Kryteria wyboru zasilacza Przy wyborze zasilacza użytkownicy nie powinni kierować się tylko jego mocą. Nie powinni również przesadnie oszczędzać przy kupnie zasilacza, bo uszkodzenia spowodowane jego niską jakością mogą okazać się kosztowne. Przede wszystkim wystarczy zwrócić uwagę na zgodność zasilacza z normą ATX - głównie pod względem zapisanych tam norm napięciowych. Takie wahania, jeżeli zasilacz nie ma bezpiecznika napięciowego na wyjściu, mogą doprowadzić do zmniejszenia wydajności komputera np. poprzez samoczynne restarty. Są one najczęściej spowodowane dużym spadkiem napięcia, wskutek czego generalnie dochodzi do zaprzestania pracy na kilka chwil dysku twardego. Takie skoki napięcia mogą również uszkodzić jakiś element komputera bądź cały komputer. Kolejnym parametrem jest poziom hałasu wentylatora zasilacza podawany w db - im cichszy, tym mniej decybeli. Zwykle zasilacze z cichszymi wentylatorami są droższe od standardowych, choć w przypadku zasilaczy komputerowych jest to istotne, szczególnie przy pracy w nocy i w domu, gdy hałas ten jest zwykle dominującym i niepożądanym zjawiskiem w pomieszczeniu.

11 Koniec Źródła: Wikipedia.pl urzadzeniatechnikikomputerowej.cba.pl
