1 ST-160 instrukcja obsługi Instrukcja obsługi ST-160 1

2 TECH I. Bezpieczeństwo Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń i uszkodzeń urządzenia. Niniejszą instrukcję należy starannie przechowywać. Aby uniknąć niepotrzebnych błędów i wypadków, należy upewnić się, że wszystkie osoby korzystające z urządzenia dokładnie zapoznały się z jego działaniem i funkcjami bezpieczeństwa. Proszę zachować instrukcję i upewnić się, że pozostanie z urządzeniem w przypadku jego przeniesienia lub sprzedaży tak, aby każdy korzystający z niego przez jego okres użytkowania mógł mieć odpowiednie informacje o użytkowaniu urządzenia i bezpieczeństwie. Dla bezpieczeństwa życia i mienia zachować środki ostrożności zgodne z wymienionymi w instrukcji użytkownika, gdyż producent nie ponosi odpowiedzialności za szkody spowodowane przez zaniedbanie. OSTRZEŻENIE Urządzenie elektryczne po napięciem. Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy upewnić się, że regulator nie jest podłączony do sieci. Montażu powinna dokonać osoba posiadająca odpowiednie uprawnienia elektryczne. Przed uruchomieniem sterownika należy dokonać pomiaru rezystancji uziemienia silników elektrycznych, oraz pomiaru rezysatncji izolacji przewodów elektrycznych. Regulator nie jest przeznaczony do obsługi przez dzieci. UWAGA Wyładowania atmosferyczne mogą uszkodzić sterownik, dlatego w czasie burzy należy wyłączyć go z sieci poprzez wyjęcie wtyczki sieciowej z gniazda. Sterownik nie może być wykorzystywany niezgodnie z jego przeznaczeniem. Przed sezonem grzewczym i w czasie jego trwania sprawdzić stan techniczny przewodów. Należy również sprawdzić mocowanie sterownika, oczyścić z kurzu i innych zanieczyszczeń. 2

3 ST-160 instrukcja obsługi II. Opis urządzenia Sterownik ST-160 jest urządzeniem pełniącym funkcje licznika ciepła. Dzięki rozbudowanemu oprogramowaniu regulator może realizować szereg funkcji: Wyświetlanie aktualnej temperatury zasilania i powrotu. Wyświetlanie aktualnego przepływu (w m3/h) oraz mocy (w kw). Alarmy w przypadku uszkodzenia jednego z czujników temperatury. Możliwość wyboru typu podłączonego przepływomierza (jego średnicy). Jeśli standardowe ustawienia się nie sprawdzają wystarczy podać ile impulsów na litr generuje podłączony przepływomierz. Wyświetlanie dziennego, tygodniowego, miesięcznego i rocznego uzysku energii. Wyniki mogą być podawane w MJ lub kwh. Prowadzenie zapisów na karcie pamięci co godzinę. III. Montaż sterownika Sterownik powinien być montowany przez osobę z odpowiednimi kwalifikacjami. OSTRZEŻENIE Niebezpieczeństwo dla życia w wyniku porażenia prądem elektrycznym na przyłączach pod napięciem. Przed pracami przy regulatorze należy odłączyć dopływ prądu i zabezpieczyć przed przypadkowym włączeniem. Aby podłączyć przewody należy zdemontować pokrywy sterownika: Pokrywa zewnętrzna Pokrywa środkowa 3

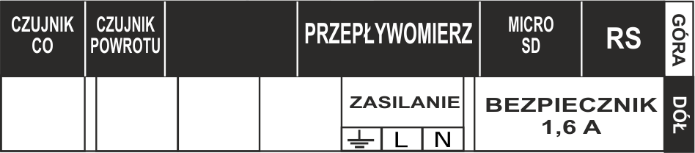

4 TECH Łączka górna Łączka dolna Bezpiecznik Przewody podpinamy zgodnie z poniższą naklejką (umieszczona również na sterowniku) zwracając uwagę, aby do łączki górnej wpiąć przewody opisane na naklejce na poziomie GÓRA a na łączce dolnej przewody opisane na naklejce na poziomie DÓŁ. 4

5 ST-160 instrukcja obsługi Umiejscowienie przepływomierza w instalacji C.O.: 5

6 TECH IV. Obsługa sterownika IV.a) Zasada działania Sterownik ST-160 prowadzi zapisy na karcie pamięci co godzinę. Kartę pamięci należy umieścić w wejściu umieszczonym obok łączki górnej. Każdy wpis zawiera informacje dotyczące tej godziny: Maksymalna temperatura powrotu Maksymalna temperatura zasilania (C.O.) Maksymalna różnica temperatur pomiędzy zasilaniem i powrotem Maksymalny przepływ podawany w dm³/h Maksymalna moc podawana w Watach Łączny przepływ wody Uzysk energii Pod koniec każdego dnia dodawany jest wpis podsumowujący dany dzień a pod koniec każdego miesiąca - wpis podsumowujący dany miesiąc. Każdy wpis zawiera identyfikator informujący kiedy został utworzony. Wpisy są pogrupowane w plikach i katalogach. Można je przeglądać na komputerze jako pliki tekstowe lub otworzyć arkuszem kalkulacyjnym. IV.a) Widok i opis ekranu głównego Sterowanie odbywa się za pomocą przycisków. Aktualny przepływ Aktualna godzina Aktualna temperatura powrotu Aktualny uzysk energii Aktualna temperatura C.O. Przycisk WYJŚCIE wyjście z przeglądu menu, anulowanie ustawień Przycisk MINUS Przycisk PLUS Przycisk MENU przegląd funkcji menu, zatwierdzanie ustawień 6

7 Menu główne ST-160 instrukcja obsługi IV.b) Funkcje sterownika menu główne IV.b.1) Schemat blokowy menu głównego 1/2'' Średnica przepływomierza 3/4'' 1'' 5/4'' Niestandardowy przeplywomierz Jednostka energii Zegar Data kwh MJ Język Ustawienia fabryczne Menu serwisowe Informacje IV.b.2) Średnica przepływomierza Parametr ten umożliwia zaznaczenie średnicy stosowanego przepływomierza. Jest to konieczne dla prawidłowego zliczania energii. Jeśli stosujemy przepływomierz o niestandardowej średnicy wystarczy podać ilość impulsów generowanych przez przepływomierz na litr wody. IV.b.3) Jednostka energii Parametr ten umożliwia wybór jednostki energii w jakiej podane mają być wyniki wyświetlanego uzysku energii. IV.b.4) Zegar Dzięki tej funkcji użytkownik ustawia aktualna godzinę - konieczne dla prawidłowego generowania statystyk. IV.b.5) Data Dzięki tej funkcji użytkownik ustawia aktualna datę - konieczne dla prawidłowego generowania statystyk. IV.b.6) Ustawienia fabryczne Parametr ten pozwala powrócić do ustawień sterownika zapisanych przez producenta. IV.b.7) Menu serwisowe Ustawienia menu serwisowego są chronione kodem i powinny być zmieniane jedynie przez wykwalifikowanego instalatora. IV.b.6) Informacje Funkcja ta umożliwia podgląd podstawowych informacji o wersji programowej sterownika. 7

8 TECH V. Zabezpieczenia i alarmy W celu zapewnienia maksymalnie bezpiecznej i bezawaryjnej pracy regulator posiada kilka zabezpieczeń. W przypadku wystąpienia alarmu załącza się sygnał dźwiękowy i na wyświetlaczu pojawia się odpowiedni komunikat. Regulator posiada wkładkę topikową rurkową WT 1,6A, zabezpieczającą sieć. UWAGA Nie należy stosować bezpiecznika o wyższej wartości. Założenie bezpiecznika o większej wartości może spowodować uszkodzenie sterownika. VI. Dane techniczne Napięcie zasilania 230V/50Hz +/- 10% Pobór mocy Wytrzymałość temperaturowa czujników Temperatura otoczenia max. 4W -25 o C : 90 o C 5 o C : 50 o C Wkładka bezpiecznikowa 1,6A 8

9 ST-160 instrukcja obsługi Deklaracja zgodności nr 161/2015 Firma TECH, z siedzibą w Wieprzu 1047A, Wieprz, deklaruje z pełną odpowiedzialnością, że produkowany przez nas termoregulator ST V, 50Hz, spełnia wymagania Rozporządzenia Ministra Gospodarki Pracy i Polityki Społecznej (Dz.U. Nr 155, poz. 1089) z dnia 21 sierpnia 2007 r., wdrażającego postanowienia Dyrektywy Niskonapięciowej (LVD) 2006/95/WE, Ustawy z dnia o Kompatybilności Elektromagnetycznej (Dz.U ) wdrażającej postanowienia Dyrektywy (EMC) 2004/108/WE, oraz Rozporządzenia Ministra Gospodarki z dnia 8 maja 2013r. w sprawie zasadniczych wymagań dotyczących ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym wdrażającego postanowienia dyrektywy ROHS 2011/65/WE. Wyrób oznaczono CE: Wieprz,
