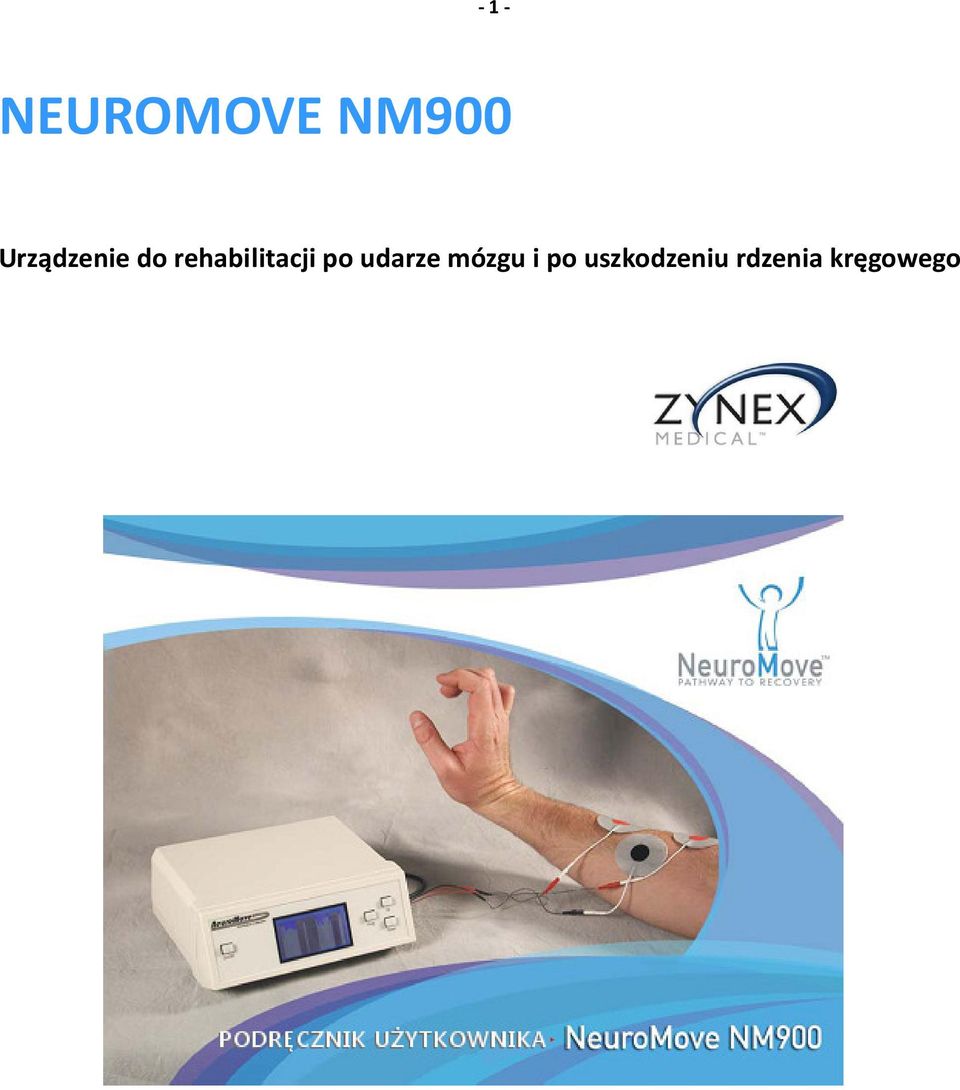

1 - 1 - NEUROMOVE NM900 Urządzenie do rehabilitacji po udarze mózgu i po uszkodzeniu rdzenia kręgowego

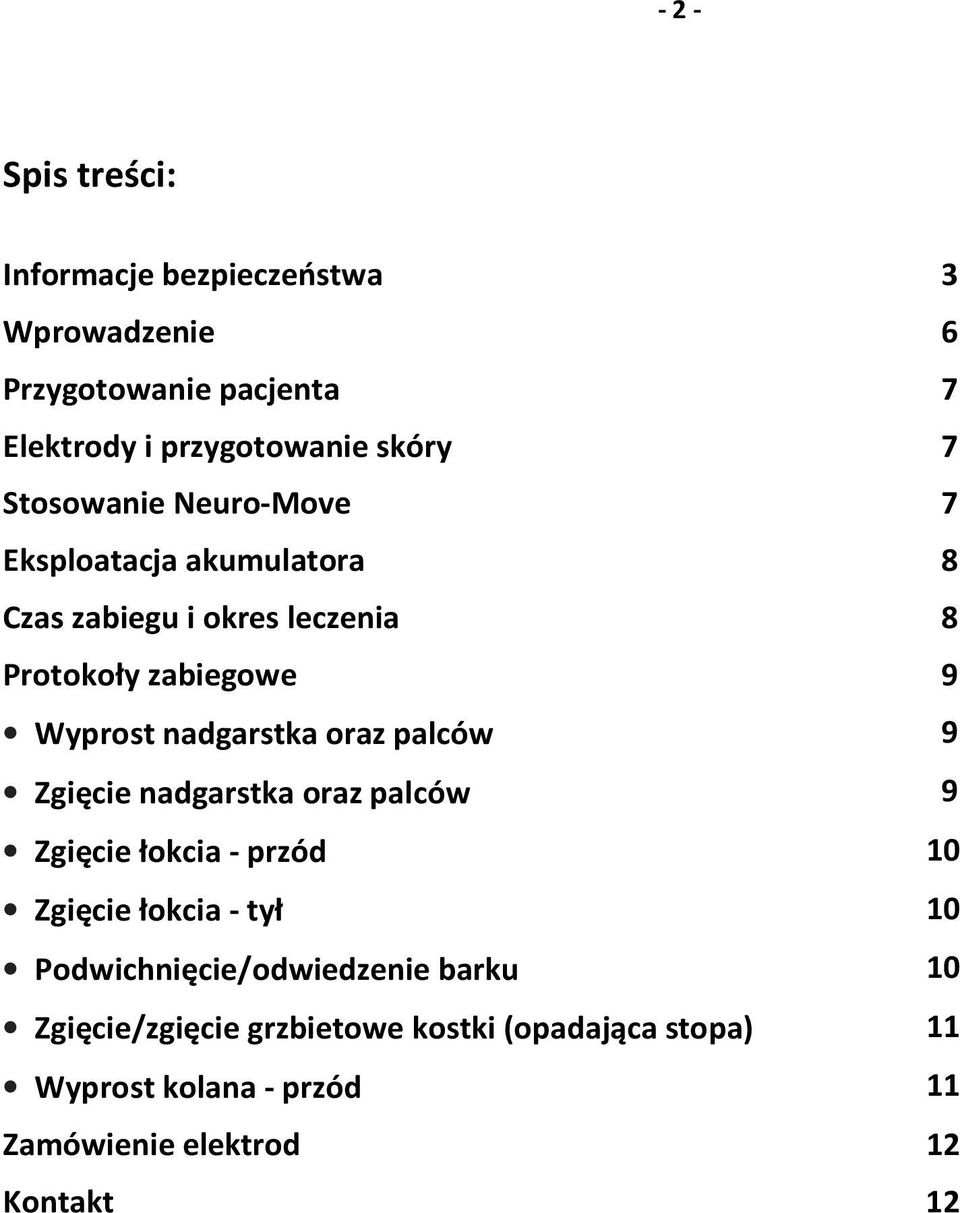

2 - 2 - Spis treści: Informacje bezpieczeństwa 3 Wprowadzenie 6 Przygotowanie pacjenta 7 Elektrody i przygotowanie skóry 7 Stosowanie Neuro-Move 7 Eksploatacja akumulatora 8 Czas zabiegu i okres leczenia 8 Protokoły zabiegowe 9 Wyprost nadgarstka oraz palców 9 Zgięcie nadgarstka oraz palców 9 Zgięcie łokcia - przód 10 Zgięcie łokcia - tył 10 Podwichnięcie/odwiedzenie barku 10 Zgięcie/zgięcie grzbietowe kostki (opadająca stopa) 11 Wyprost kolana - przód 11 Zamówienie elektrod 12 Kontakt 12

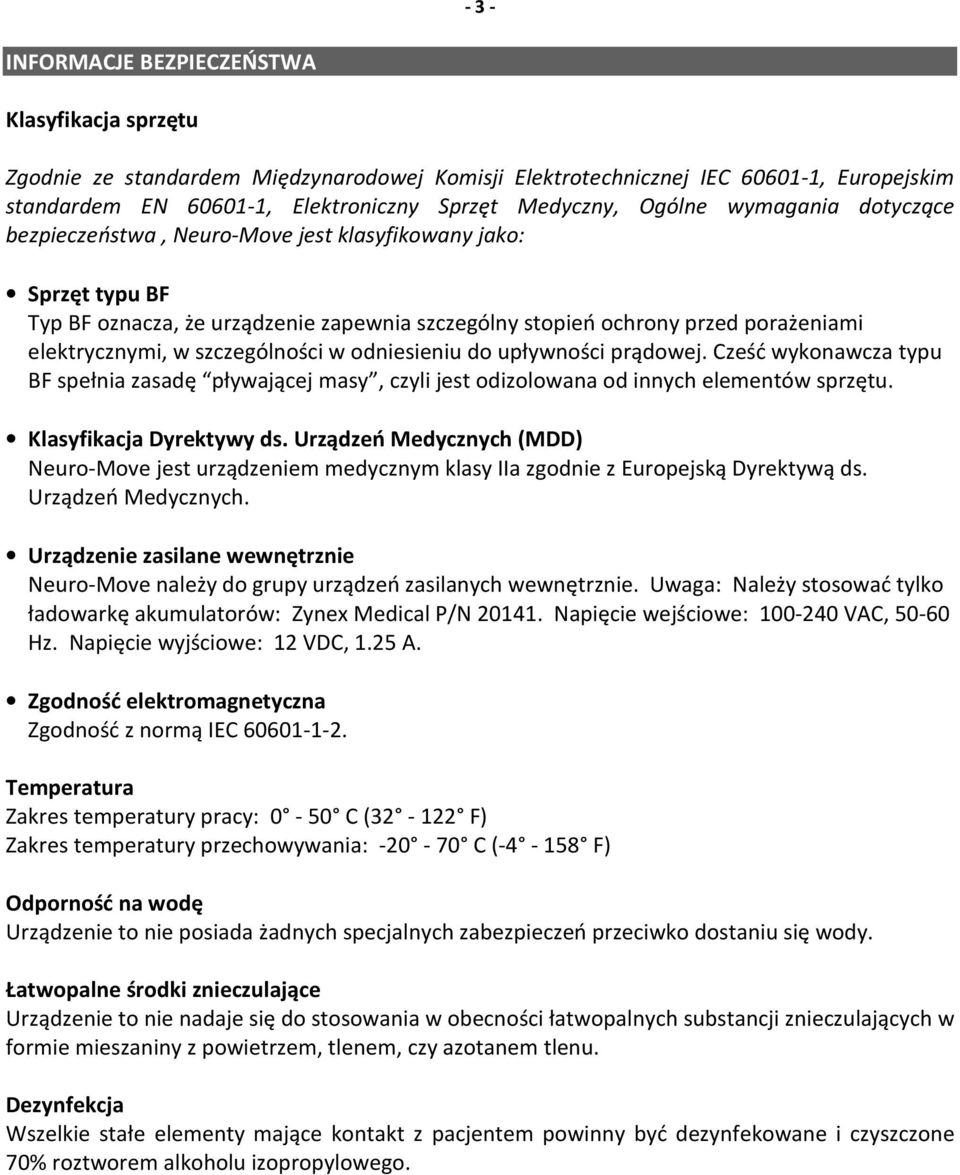

3 - 3 - INFORMACJE BEZPIECZEŃSTWA Klasyfikacja sprzętu Zgodnie ze standardem Międzynarodowej Komisji Elektrotechnicznej IEC , Europejskim standardem EN , Elektroniczny Sprzęt Medyczny, Ogólne wymagania dotyczące bezpieczeństwa, Neuro-Move jest klasyfikowany jako: Sprzęt typu BF Typ BF oznacza, że urządzenie zapewnia szczególny stopień ochrony przed porażeniami elektrycznymi, w szczególności w odniesieniu do upływności prądowej. Cześć wykonawcza typu BF spełnia zasadę pływającej masy, czyli jest odizolowana od innych elementów sprzętu. Klasyfikacja Dyrektywy ds. Urządzeń Medycznych (MDD) Neuro-Move jest urządzeniem medycznym klasy IIa zgodnie z Europejską Dyrektywą ds. Urządzeń Medycznych. Urządzenie zasilane wewnętrznie Neuro-Move należy do grupy urządzeń zasilanych wewnętrznie. Uwaga: Należy stosować tylko ładowarkę akumulatorów: Zynex Medical P/N Napięcie wejściowe: VAC, Hz. Napięcie wyjściowe: 12 VDC, 1.25 A. Zgodność elektromagnetyczna Zgodność z normą IEC Temperatura Zakres temperatury pracy: 0-50 C ( F) Zakres temperatury przechowywania: C ( F) Odporność na wodę Urządzenie to nie posiada żadnych specjalnych zabezpieczeń przeciwko dostaniu się wody. Łatwopalne środki znieczulające Urządzenie to nie nadaje się do stosowania w obecności łatwopalnych substancji znieczulających w formie mieszaniny z powietrzem, tlenem, czy azotanem tlenu. Dezynfekcja Wszelkie stałe elementy mające kontakt z pacjentem powinny być dezynfekowane i czyszczone 70% roztworem alkoholu izopropylowego.

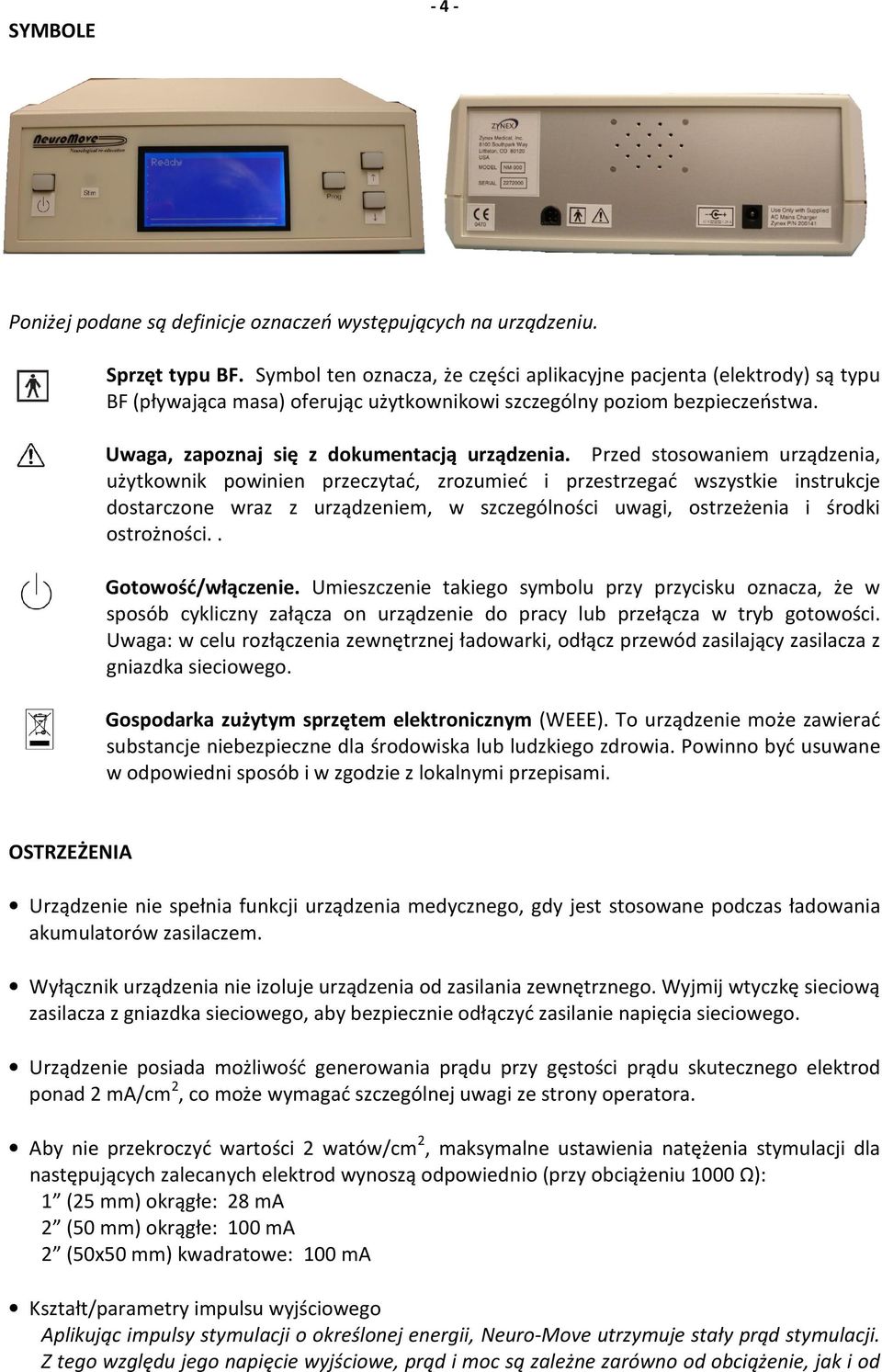

4 SYMBOLE Poniżej podane są definicje oznaczeń występujących na urządzeniu. Sprzęt typu BF. Symbol ten oznacza, że części aplikacyjne pacjenta (elektrody) są typu BF (pływająca masa) oferując użytkownikowi szczególny poziom bezpieczeństwa. Uwaga, zapoznaj się z dokumentacją urządzenia. Przed stosowaniem urządzenia, użytkownik powinien przeczytać, zrozumieć i przestrzegać wszystkie instrukcje dostarczone wraz z urządzeniem, w szczególności uwagi, ostrzeżenia i środki ostrożności.. Gotowość/włączenie. Umieszczenie takiego symbolu przy przycisku oznacza, że w sposób cykliczny załącza on urządzenie do pracy lub przełącza w tryb gotowości. Uwaga: w celu rozłączenia zewnętrznej ładowarki, odłącz przewód zasilający zasilacza z gniazdka sieciowego. Gospodarka zużytym sprzętem elektronicznym (WEEE). To urządzenie może zawierać substancje niebezpieczne dla środowiska lub ludzkiego zdrowia. Powinno być usuwane w odpowiedni sposób i w zgodzie z lokalnymi przepisami. OSTRZEŻENIA Urządzenie nie spełnia funkcji urządzenia medycznego, gdy jest stosowane podczas ładowania akumulatorów zasilaczem. Wyłącznik urządzenia nie izoluje urządzenia od zasilania zewnętrznego. Wyjmij wtyczkę sieciową zasilacza z gniazdka sieciowego, aby bezpiecznie odłączyć zasilanie napięcia sieciowego. Urządzenie posiada możliwość generowania prądu przy gęstości prądu skutecznego elektrod ponad 2 ma/cm 2, co może wymagać szczególnej uwagi ze strony operatora. Aby nie przekroczyć wartości 2 watów/cm 2, maksymalne ustawienia natężenia stymulacji dla następujących zalecanych elektrod wynoszą odpowiednio (przy obciążeniu 1000 Ω): 1 (25 mm) okrągłe: 28 ma 2 (50 mm) okrągłe: 100 ma 2 (50x50 mm) kwadratowe: 100 ma Kształt/parametry impulsu wyjściowego Aplikując impulsy stymulacji o określonej energii, Neuro-Move utrzymuje stały prąd stymulacji. Z tego względu jego napięcie wyjściowe, prąd i moc są zależne zarówno od obciążenie, jak i od

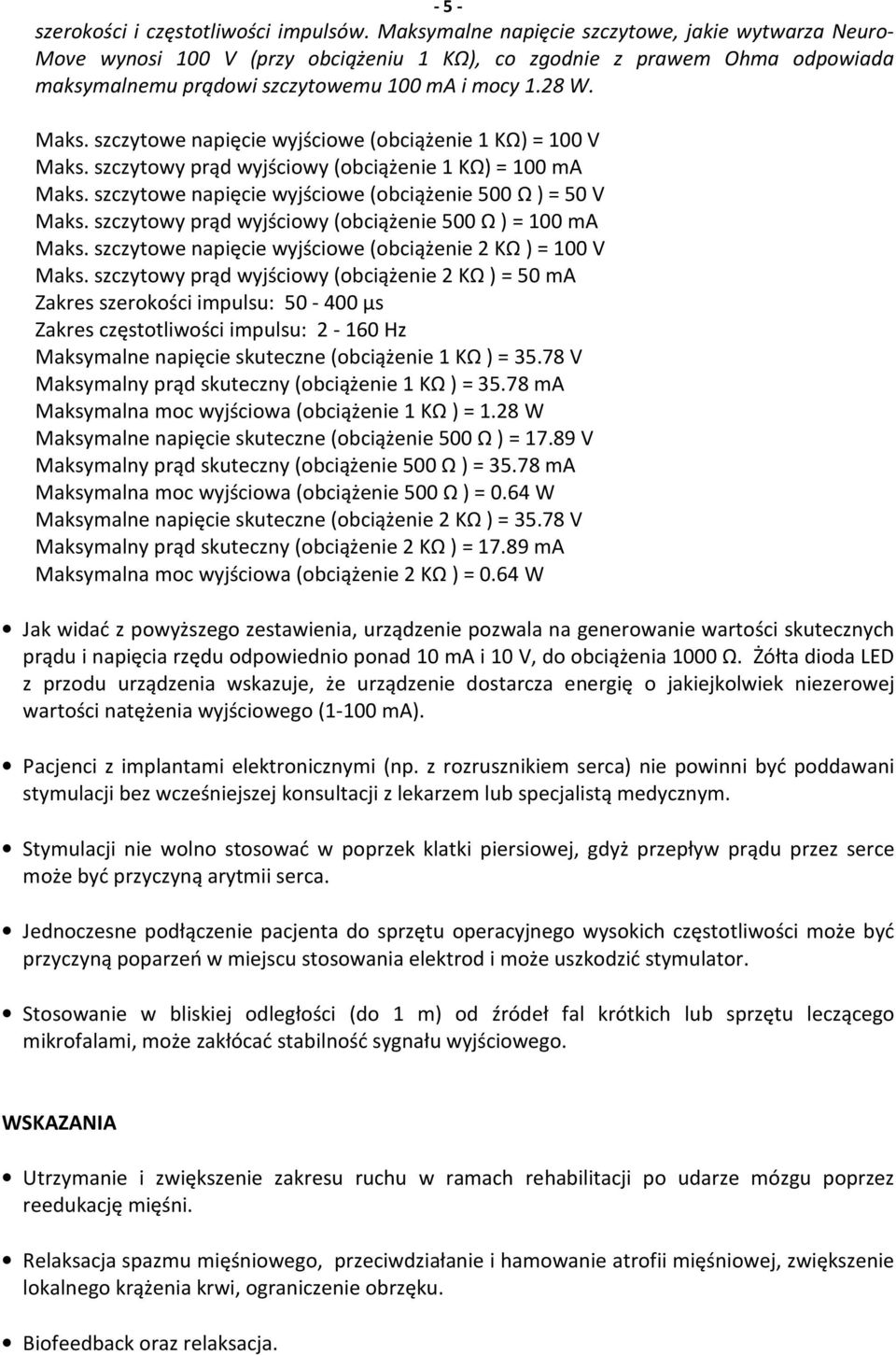

5 - 5 - szerokości i częstotliwości impulsów. Maksymalne napięcie szczytowe, jakie wytwarza Neuro- Move wynosi 100 V (przy obciążeniu 1 KΩ), co zgodnie z prawem Ohma odpowiada maksymalnemu prądowi szczytowemu 100 ma i mocy 1.28 W. Maks. szczytowe napięcie wyjściowe (obciążenie 1 KΩ) = 100 V Maks. szczytowy prąd wyjściowy (obciążenie 1 KΩ) = 100 ma Maks. szczytowe napięcie wyjściowe (obciążenie 500 Ω ) = 50 V Maks. szczytowy prąd wyjściowy (obciążenie 500 Ω ) = 100 ma Maks. szczytowe napięcie wyjściowe (obciążenie 2 KΩ ) = 100 V Maks. szczytowy prąd wyjściowy (obciążenie 2 KΩ ) = 50 ma Zakres szerokości impulsu: µs Zakres częstotliwości impulsu: Hz Maksymalne napięcie skuteczne (obciążenie 1 KΩ ) = V Maksymalny prąd skuteczny (obciążenie 1 KΩ ) = ma Maksymalna moc wyjściowa (obciążenie 1 KΩ ) = 1.28 W Maksymalne napięcie skuteczne (obciążenie 500 Ω ) = V Maksymalny prąd skuteczny (obciążenie 500 Ω ) = ma Maksymalna moc wyjściowa (obciążenie 500 Ω ) = 0.64 W Maksymalne napięcie skuteczne (obciążenie 2 KΩ ) = V Maksymalny prąd skuteczny (obciążenie 2 KΩ ) = ma Maksymalna moc wyjściowa (obciążenie 2 KΩ ) = 0.64 W Jak widać z powyższego zestawienia, urządzenie pozwala na generowanie wartości skutecznych prądu i napięcia rzędu odpowiednio ponad 10 ma i 10 V, do obciążenia 1000 Ω. Żółta dioda LED z przodu urządzenia wskazuje, że urządzenie dostarcza energię o jakiejkolwiek niezerowej wartości natężenia wyjściowego (1-100 ma). Pacjenci z implantami elektronicznymi (np. z rozrusznikiem serca) nie powinni być poddawani stymulacji bez wcześniejszej konsultacji z lekarzem lub specjalistą medycznym. Stymulacji nie wolno stosować w poprzek klatki piersiowej, gdyż przepływ prądu przez serce może być przyczyną arytmii serca. Jednoczesne podłączenie pacjenta do sprzętu operacyjnego wysokich częstotliwości może być przyczyną poparzeń w miejscu stosowania elektrod i może uszkodzić stymulator. Stosowanie w bliskiej odległości (do 1 m) od źródeł fal krótkich lub sprzętu leczącego mikrofalami, może zakłócać stabilność sygnału wyjściowego. WSKAZANIA Utrzymanie i zwiększenie zakresu ruchu w ramach rehabilitacji po udarze mózgu poprzez reedukację mięśni. Relaksacja spazmu mięśniowego, przeciwdziałanie i hamowanie atrofii mięśniowej, zwiększenie lokalnego krążenia krwi, ograniczenie obrzęku. Biofeedback oraz relaksacja.

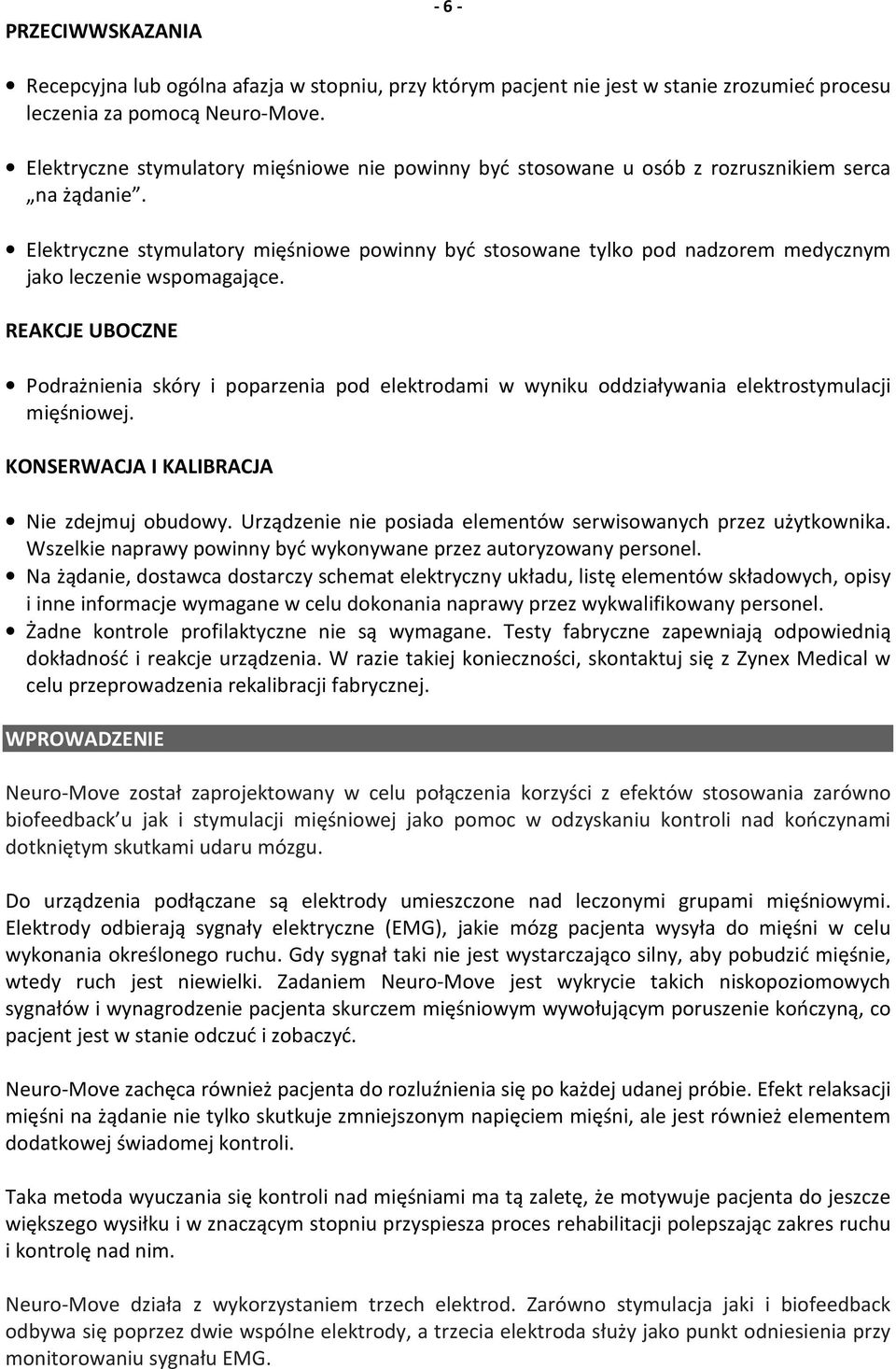

6 PRZECIWWSKAZANIA Recepcyjna lub ogólna afazja w stopniu, przy którym pacjent nie jest w stanie zrozumieć procesu leczenia za pomocą Neuro-Move. Elektryczne stymulatory mięśniowe nie powinny być stosowane u osób z rozrusznikiem serca na żądanie. Elektryczne stymulatory mięśniowe powinny być stosowane tylko pod nadzorem medycznym jako leczenie wspomagające. REAKCJE UBOCZNE Podrażnienia skóry i poparzenia pod elektrodami w wyniku oddziaływania elektrostymulacji mięśniowej. KONSERWACJA I KALIBRACJA Nie zdejmuj obudowy. Urządzenie nie posiada elementów serwisowanych przez użytkownika. Wszelkie naprawy powinny być wykonywane przez autoryzowany personel. Na żądanie, dostawca dostarczy schemat elektryczny układu, listę elementów składowych, opisy i inne informacje wymagane w celu dokonania naprawy przez wykwalifikowany personel. Żadne kontrole profilaktyczne nie są wymagane. Testy fabryczne zapewniają odpowiednią dokładność i reakcje urządzenia. W razie takiej konieczności, skontaktuj się z Zynex Medical w celu przeprowadzenia rekalibracji fabrycznej. WPROWADZENIE Neuro-Move został zaprojektowany w celu połączenia korzyści z efektów stosowania zarówno biofeedback u jak i stymulacji mięśniowej jako pomoc w odzyskaniu kontroli nad kończynami dotkniętym skutkami udaru mózgu. Do urządzenia podłączane są elektrody umieszczone nad leczonymi grupami mięśniowymi. Elektrody odbierają sygnały elektryczne (EMG), jakie mózg pacjenta wysyła do mięśni w celu wykonania określonego ruchu. Gdy sygnał taki nie jest wystarczająco silny, aby pobudzić mięśnie, wtedy ruch jest niewielki. Zadaniem Neuro-Move jest wykrycie takich niskopoziomowych sygnałów i wynagrodzenie pacjenta skurczem mięśniowym wywołującym poruszenie kończyną, co pacjent jest w stanie odczuć i zobaczyć. Neuro-Move zachęca również pacjenta do rozluźnienia się po każdej udanej próbie. Efekt relaksacji mięśni na żądanie nie tylko skutkuje zmniejszonym napięciem mięśni, ale jest również elementem dodatkowej świadomej kontroli. Taka metoda wyuczania się kontroli nad mięśniami ma tą zaletę, że motywuje pacjenta do jeszcze większego wysiłku i w znaczącym stopniu przyspiesza proces rehabilitacji polepszając zakres ruchu i kontrolę nad nim. Neuro-Move działa z wykorzystaniem trzech Zarówno stymulacja jaki i biofeedback odbywa się poprzez dwie wspólne elektrody, a trzecia elektroda służy jako punkt odniesienia przy monitorowaniu sygnału EMG.

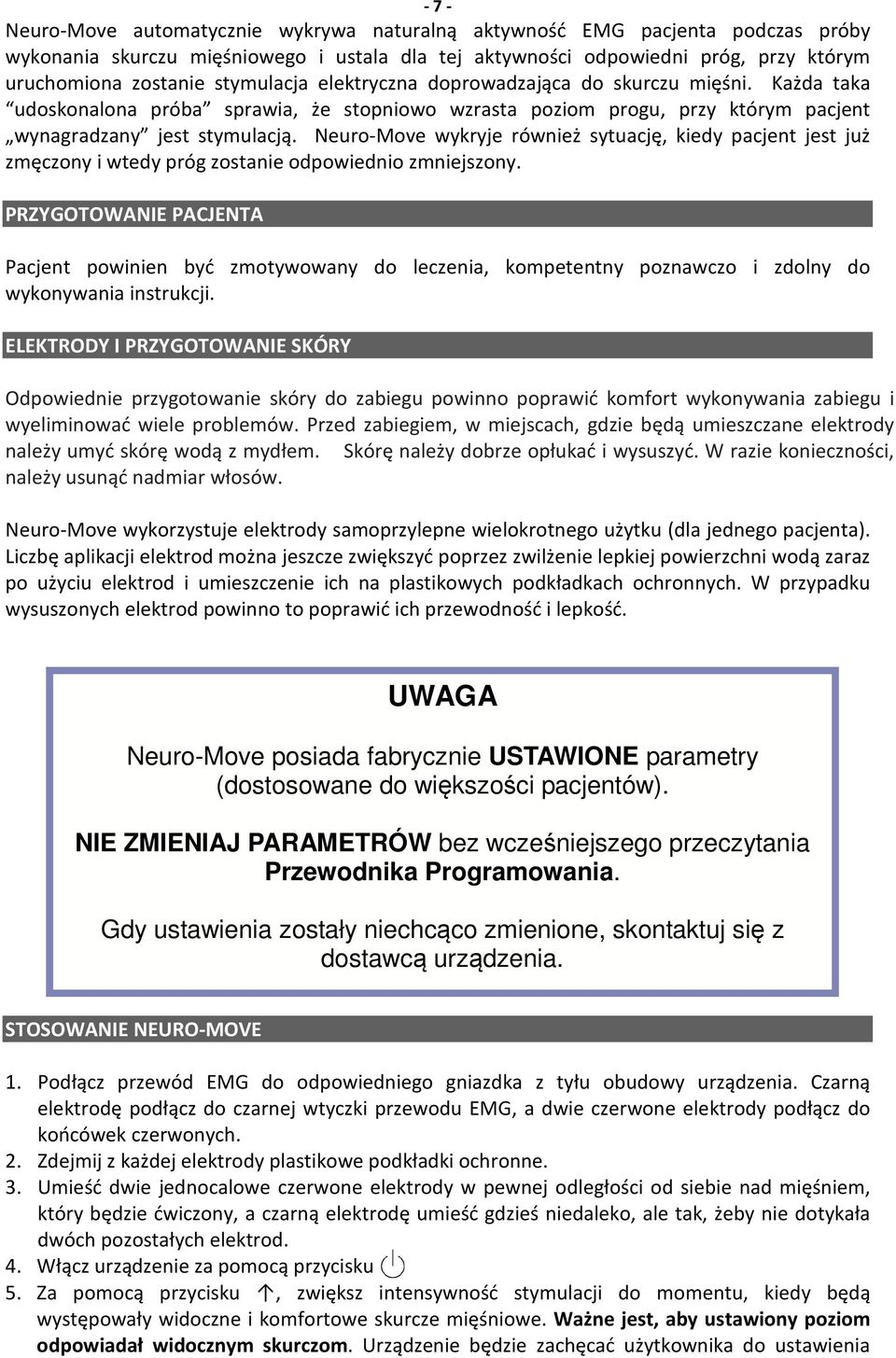

7 - 7 - Neuro-Move automatycznie wykrywa naturalną aktywność EMG pacjenta podczas próby wykonania skurczu mięśniowego i ustala dla tej aktywności odpowiedni próg, przy którym uruchomiona zostanie stymulacja elektryczna doprowadzająca do skurczu mięśni. Każda taka udoskonalona próba sprawia, że stopniowo wzrasta poziom progu, przy którym pacjent wynagradzany jest stymulacją. Neuro-Move wykryje również sytuację, kiedy pacjent jest już zmęczony i wtedy próg zostanie odpowiednio zmniejszony. PRZYGOTOWANIE PACJENTA Pacjent powinien być zmotywowany do leczenia, kompetentny poznawczo i zdolny do wykonywania instrukcji. ELEKTRODY I PRZYGOTOWANIE SKÓRY Odpowiednie przygotowanie skóry do zabiegu powinno poprawić komfort wykonywania zabiegu i wyeliminować wiele problemów. Przed zabiegiem, w miejscach, gdzie będą umieszczane elektrody należy umyć skórę wodą z mydłem. Skórę należy dobrze opłukać i wysuszyć. W razie konieczności, należy usunąć nadmiar włosów. Neuro-Move wykorzystuje elektrody samoprzylepne wielokrotnego użytku (dla jednego pacjenta). Liczbę aplikacji elektrod można jeszcze zwiększyć poprzez zwilżenie lepkiej powierzchni wodą zaraz po użyciu elektrod i umieszczenie ich na plastikowych podkładkach ochronnych. W przypadku wysuszonych elektrod powinno to poprawić ich przewodność i lepkość. UWAGA Neuro-Move posiada fabrycznie USTAWIONE parametry (dostosowane do większości pacjentów). NIE ZMIENIAJ PARAMETRÓW bez wcześniejszego przeczytania Przewodnika Programowania. Gdy ustawienia zostały niechcąco zmienione, skontaktuj się z dostawcą urządzenia. STOSOWANIE NEURO-MOVE 1. Podłącz przewód EMG do odpowiedniego gniazdka z tyłu obudowy urządzenia. Czarną elektrodę podłącz do czarnej wtyczki przewodu EMG, a dwie czerwone elektrody podłącz do końcówek czerwonych. 2. Zdejmij z każdej elektrody plastikowe podkładki ochronne. 3. Umieść dwie jednocalowe czerwone elektrody w pewnej odległości od siebie nad mięśniem, który będzie ćwiczony, a czarną elektrodę umieść gdzieś niedaleko, ale tak, żeby nie dotykała dwóch pozostałych 4. Włącz urządzenie za pomocą przycisku 5. Za pomocą przycisku, zwiększ intensywność stymulacji do momentu, kiedy będą występowały widoczne i komfortowe skurcze mięśniowe. Ważne jest, aby ustawiony poziom odpowiadał widocznym skurczom. Urządzenie będzie zachęcać użytkownika do ustawienia

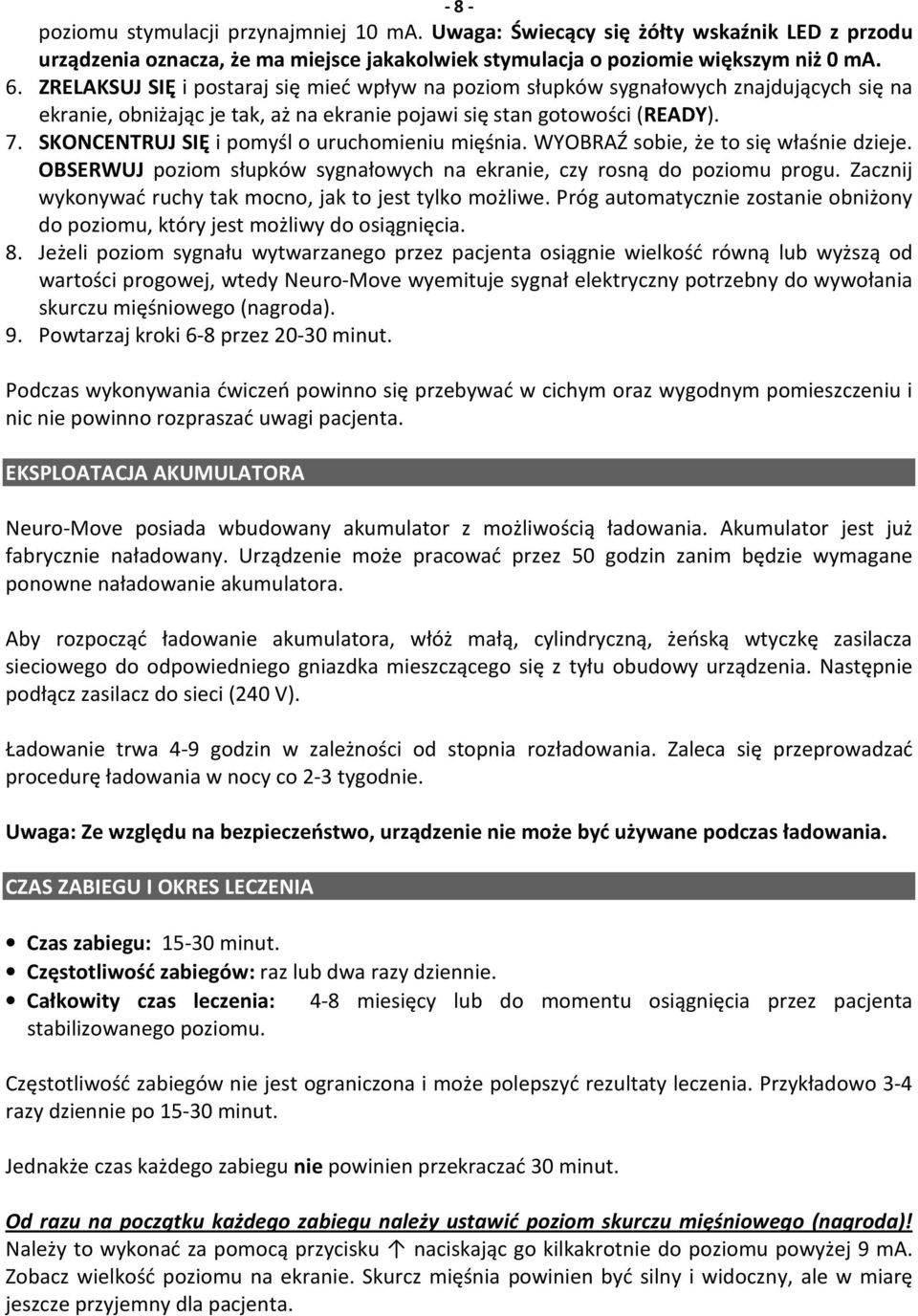

8 - 8 - poziomu stymulacji przynajmniej 10 ma. Uwaga: Świecący się żółty wskaźnik LED z przodu urządzenia oznacza, że ma miejsce jakakolwiek stymulacja o poziomie większym niż 0 ma. 6. ZRELAKSUJ SIĘ i postaraj się mieć wpływ na poziom słupków sygnałowych znajdujących się na ekranie, obniżając je tak, aż na ekranie pojawi się stan gotowości (READY). 7. SKONCENTRUJ SIĘ i pomyśl o uruchomieniu mięśnia. WYOBRAŹ sobie, że to się właśnie dzieje. OBSERWUJ poziom słupków sygnałowych na ekranie, czy rosną do poziomu progu. Zacznij wykonywać ruchy tak mocno, jak to jest tylko możliwe. Próg automatycznie zostanie obniżony do poziomu, który jest możliwy do osiągnięcia. 8. Jeżeli poziom sygnału wytwarzanego przez pacjenta osiągnie wielkość równą lub wyższą od wartości progowej, wtedy Neuro-Move wyemituje sygnał elektryczny potrzebny do wywołania skurczu mięśniowego (nagroda). 9. Powtarzaj kroki 6-8 przez minut. Podczas wykonywania ćwiczeń powinno się przebywać w cichym oraz wygodnym pomieszczeniu i nic nie powinno rozpraszać uwagi pacjenta. EKSPLOATACJA AKUMULATORA Neuro-Move posiada wbudowany akumulator z możliwością ładowania. Akumulator jest już fabrycznie naładowany. Urządzenie może pracować przez 50 godzin zanim będzie wymagane ponowne naładowanie akumulatora. Aby rozpocząć ładowanie akumulatora, włóż małą, cylindryczną, żeńską wtyczkę zasilacza sieciowego do odpowiedniego gniazdka mieszczącego się z tyłu obudowy urządzenia. Następnie podłącz zasilacz do sieci (240 V). Ładowanie trwa 4-9 godzin w zależności od stopnia rozładowania. Zaleca się przeprowadzać procedurę ładowania w nocy co 2-3 tygodnie. Uwaga: Ze względu na bezpieczeństwo, urządzenie nie może być używane podczas ładowania. CZAS ZABIEGU I OKRES LECZENIA Czas zabiegu: minut. Częstotliwość zabiegów: raz lub dwa razy dziennie. Całkowity czas leczenia: 4-8 miesięcy lub do momentu osiągnięcia przez pacjenta stabilizowanego poziomu. Częstotliwość zabiegów nie jest ograniczona i może polepszyć rezultaty leczenia. Przykładowo 3-4 razy dziennie po minut. Jednakże czas każdego zabiegu nie powinien przekraczać 30 minut. Od razu na początku każdego zabiegu należy ustawić poziom skurczu mięśniowego (nagroda)! Należy to wykonać za pomocą przycisku naciskając go kilkakrotnie do poziomu powyżej 9 ma. Zobacz wielkość poziomu na ekranie. Skurcz mięśnia powinien być silny i widoczny, ale w miarę jeszcze przyjemny dla pacjenta.

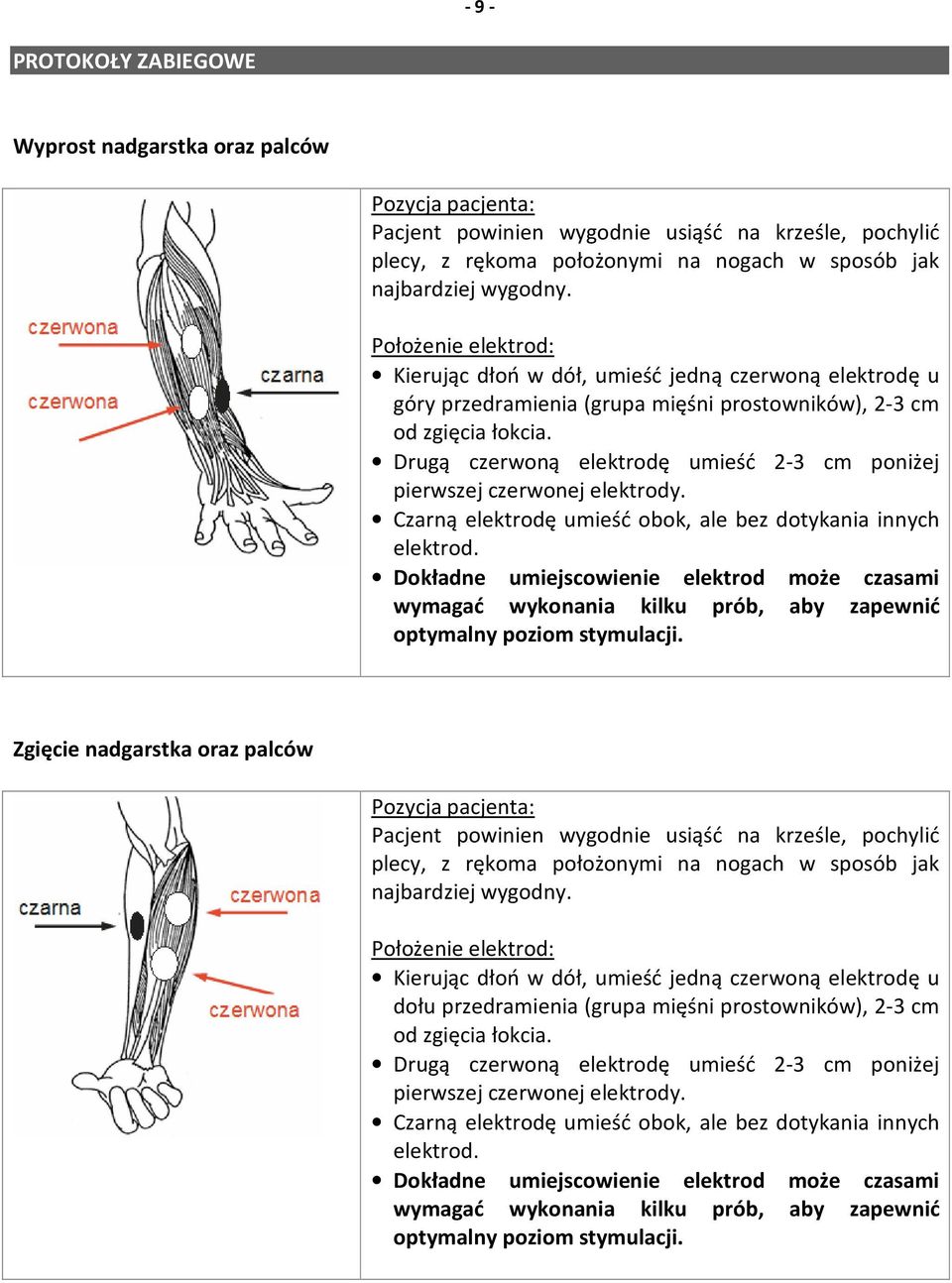

9 - 9 - PROTOKOŁY ZABIEGOWE Wyprost nadgarstka oraz palców Pacjent powinien wygodnie usiąść na krześle, pochylić plecy, z rękoma położonymi na nogach w sposób jak najbardziej wygodny. Kierując dłoń w dół, umieść jedną czerwoną elektrodę u góry przedramienia (grupa mięśni prostowników), 2-3 cm od zgięcia łokcia. Drugą czerwoną elektrodę umieść 2-3 cm poniżej pierwszej czerwonej elektrody. Zgięcie nadgarstka oraz palców Pacjent powinien wygodnie usiąść na krześle, pochylić plecy, z rękoma położonymi na nogach w sposób jak najbardziej wygodny. Kierując dłoń w dół, umieść jedną czerwoną elektrodę u dołu przedramienia (grupa mięśni prostowników), 2-3 cm od zgięcia łokcia. Drugą czerwoną elektrodę umieść 2-3 cm poniżej pierwszej czerwonej elektrody.

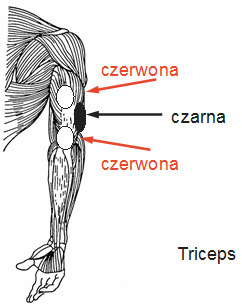

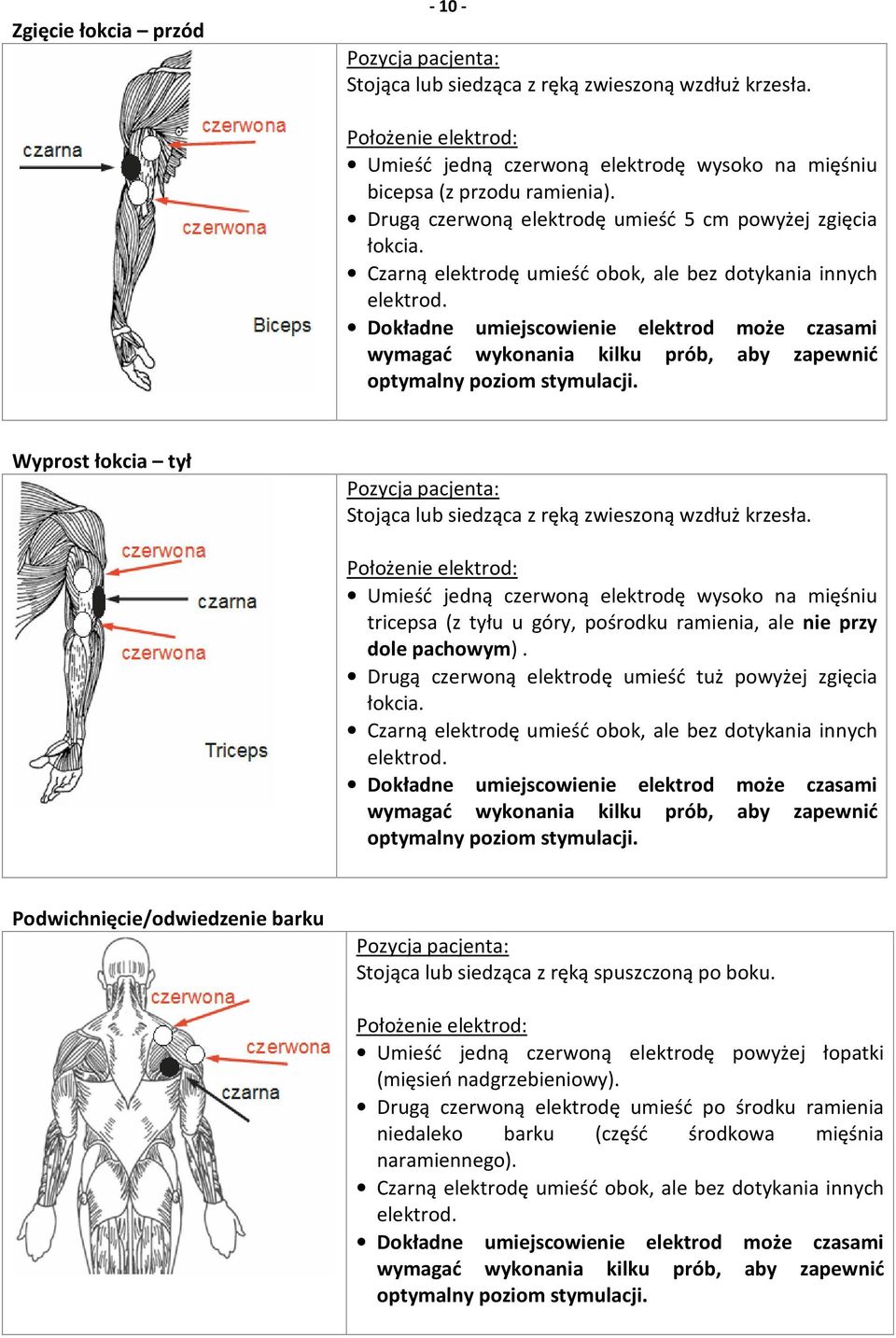

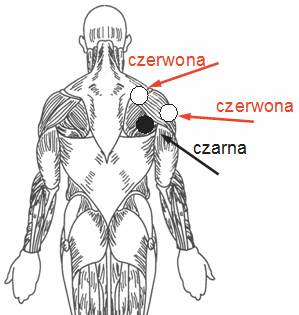

10 Zgięcie łokcia przód Stojąca lub siedząca z ręką zwieszoną wzdłuż krzesła. Umieść jedną czerwoną elektrodę wysoko na mięśniu bicepsa (z przodu ramienia). Drugą czerwoną elektrodę umieść 5 cm powyżej zgięcia łokcia. Wyprost łokcia tył Stojąca lub siedząca z ręką zwieszoną wzdłuż krzesła. Umieść jedną czerwoną elektrodę wysoko na mięśniu tricepsa (z tyłu u góry, pośrodku ramienia, ale nie przy dole pachowym). Drugą czerwoną elektrodę umieść tuż powyżej zgięcia łokcia. Podwichnięcie/odwiedzenie barku Stojąca lub siedząca z ręką spuszczoną po boku. Umieść jedną czerwoną elektrodę powyżej łopatki (mięsień nadgrzebieniowy). Drugą czerwoną elektrodę umieść po środku ramienia niedaleko barku (część środkowa mięśnia naramiennego).

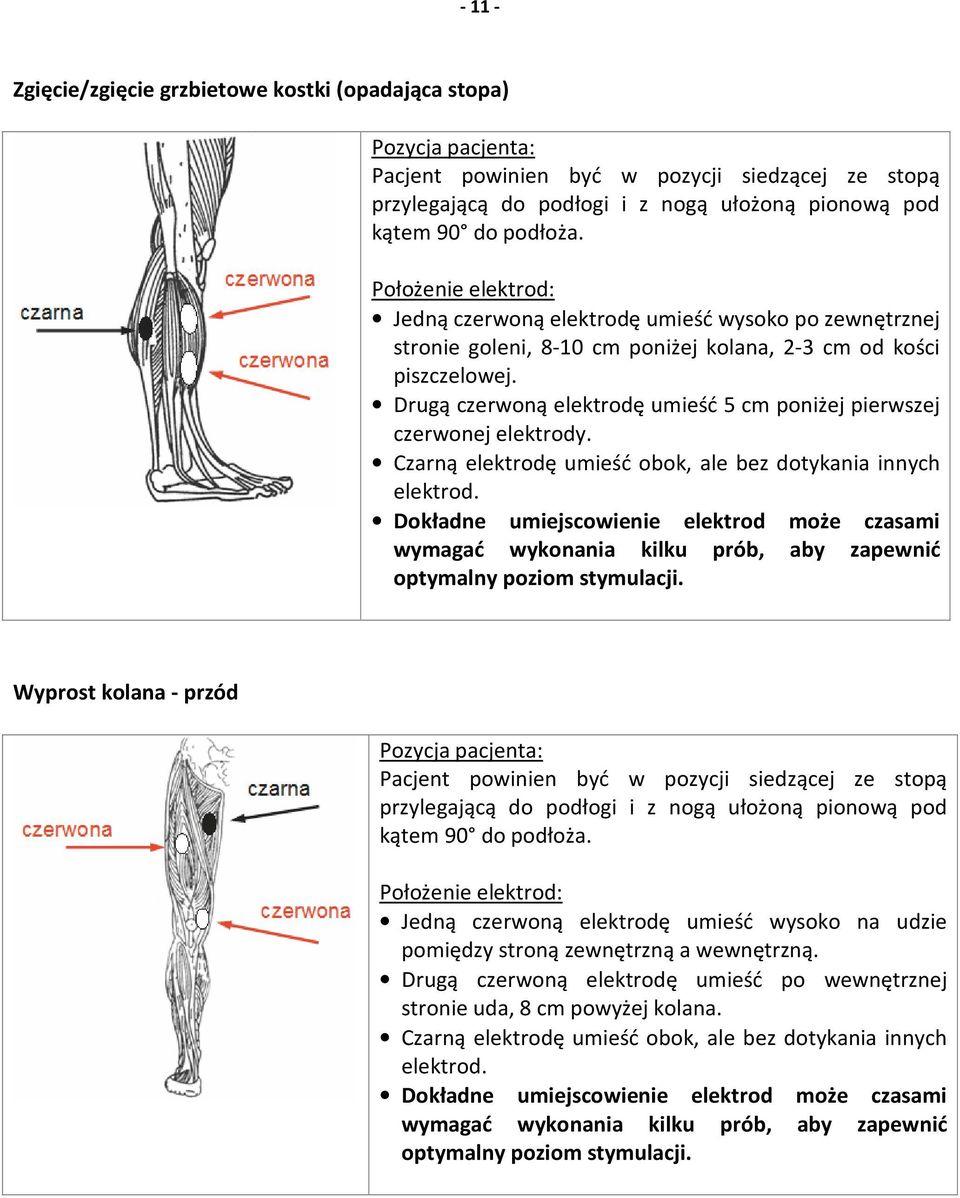

11 Zgięcie/zgięcie grzbietowe kostki (opadająca stopa) Pacjent powinien być w pozycji siedzącej ze stopą przylegającą do podłogi i z nogą ułożoną pionową pod kątem 90 do podłoża. Jedną czerwoną elektrodę umieść wysoko po zewnętrznej stronie goleni, 8-10 cm poniżej kolana, 2-3 cm od kości piszczelowej. Drugą czerwoną elektrodę umieść 5 cm poniżej pierwszej czerwonej elektrody. Wyprost kolana - przód Pacjent powinien być w pozycji siedzącej ze stopą przylegającą do podłogi i z nogą ułożoną pionową pod kątem 90 do podłoża. Jedną czerwoną elektrodę umieść wysoko na udzie pomiędzy stroną zewnętrzną a wewnętrzną. Drugą czerwoną elektrodę umieść po wewnętrznej stronie uda, 8 cm powyżej kolana.

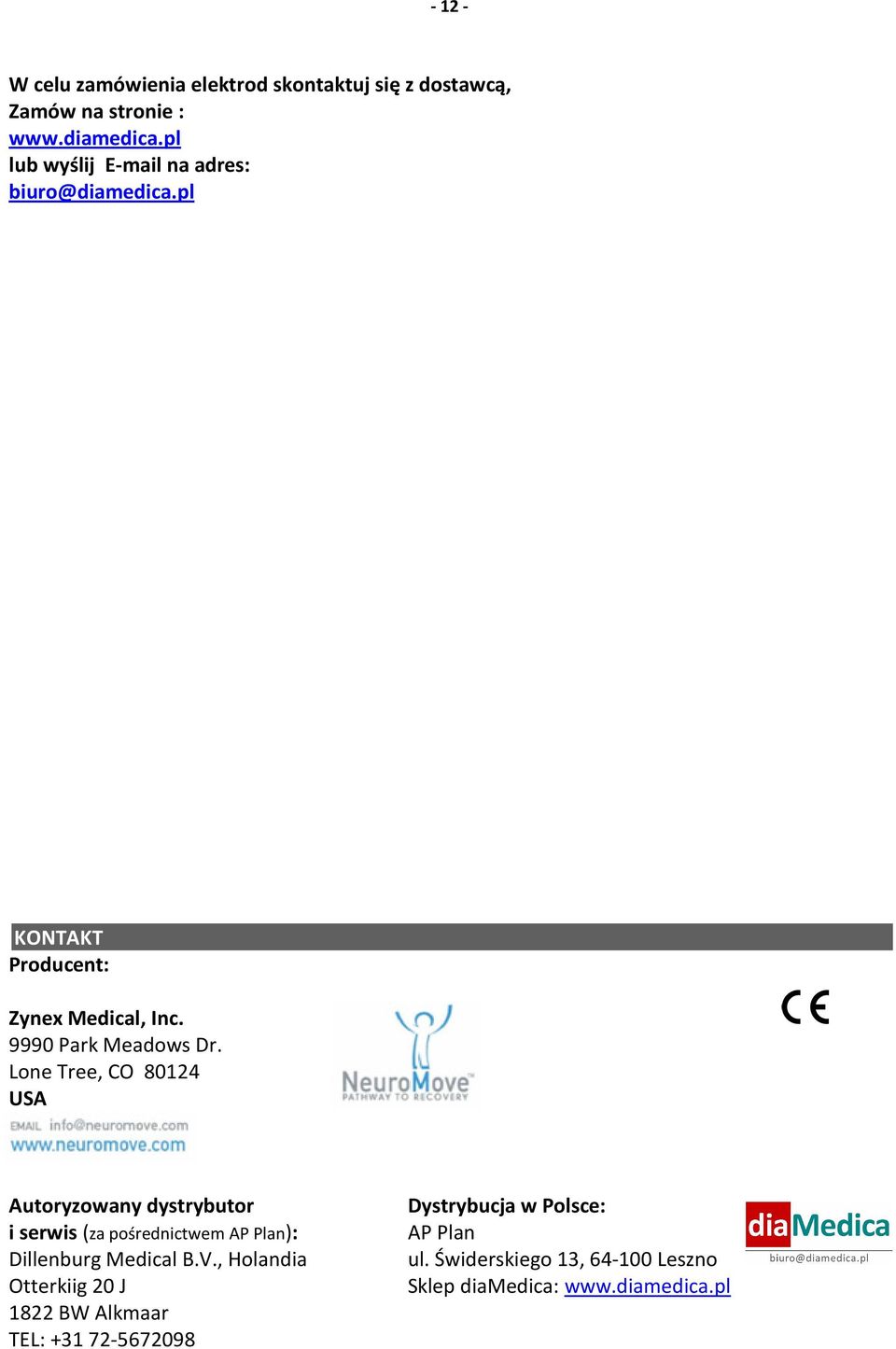

12 W celu zamówienia elektrod skontaktuj się z dostawcą, Zamów na stronie : lub wyślij na adres: biuro@diamedica.pl KONTAKT Producent: Zynex Medical, Inc Park Meadows Dr. Lone Tree, CO USA Autoryzowany dystrybutor i serwis (za pośrednictwem AP Plan): Dillenburg Medical B.V., Holandia Otterkiig 20 J 1822 BW Alkmaar TEL: Dystrybucja w Polsce: AP Plan ul. Świderskiego 13, Leszno Sklep diamedica:
