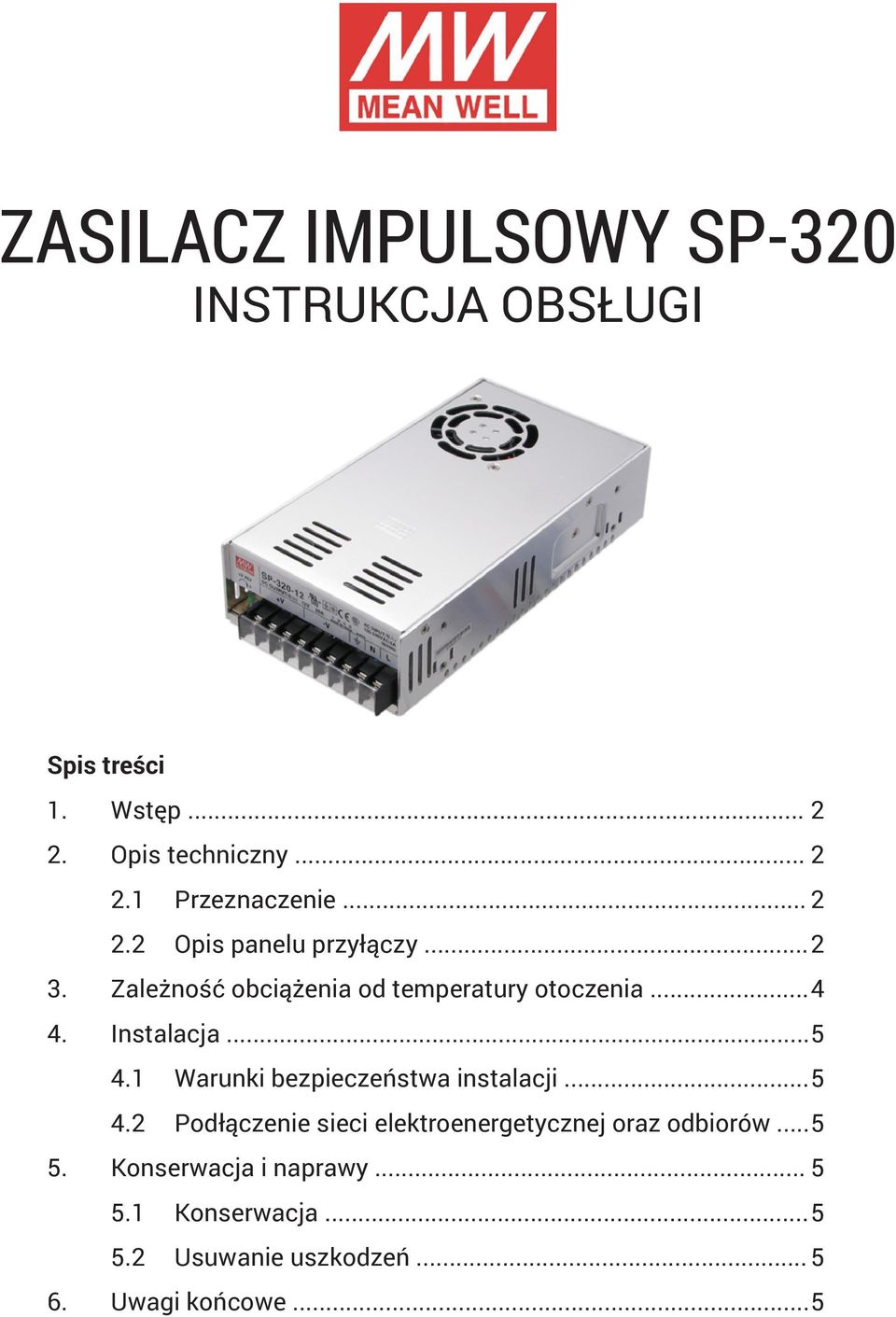

1 Zasilacz IMPULSOWY SP-320 Instrukcja obsługi Spis treści 1. Wstęp Opis techniczny Przeznaczenie Opis panelu przyłączy Zależność obciążenia od temperatury otoczenia Instalacja Warunki bezpieczeństwa instalacji Podłączenie sieci elektroenergetycznej oraz odbiorów Konserwacja i naprawy Konserwacja Usuwanie uszkodzeń Uwagi końcowe... 5

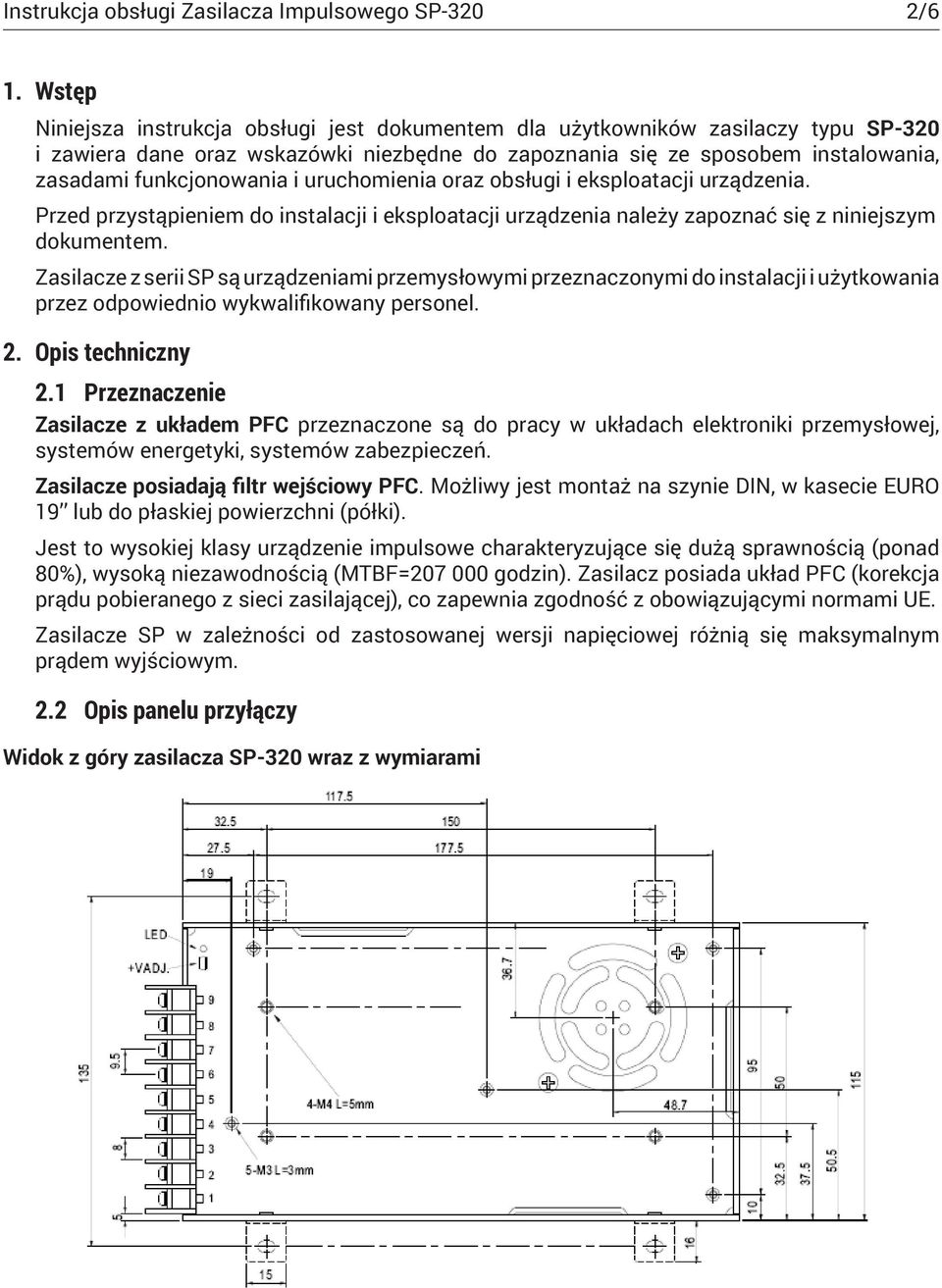

2 Instrukcja obsługi Zasilacza Impulsowego SP-320 2/6 1. Wstęp Niniejsza instrukcja obsługi jest dokumentem dla użytkowników zasilaczy typu SP-320 i zawiera dane oraz wskazówki niezbędne do zapoznania się ze sposobem instalowania, zasadami funkcjonowania i uruchomienia oraz obsługi i eksploatacji urządzenia. Przed przystąpieniem do instalacji i eksploatacji urządzenia należy zapoznać się z niniejszym dokumentem. Zasilacze z serii SP są urządzeniami przemysłowymi przeznaczonymi do instalacji i użytkowania przez odpowiednio wykwalifikowany personel. 2. Opis techniczny 2.1 Przeznaczenie Zasilacze z układem PFC przeznaczone są do pracy w układach elektroniki przemysłowej, systemów energetyki, systemów zabezpieczeń. Zasilacze posiadają filtr wejściowy PFC. Możliwy jest montaż na szynie DIN, w kasecie EURO 19 lub do płaskiej powierzchni (półki). Jest to wysokiej klasy urządzenie impulsowe charakteryzujące się dużą sprawnością (ponad 80%), wysoką niezawodnością (MTBF= godzin). Zasilacz posiada układ PFC (korekcja prądu pobieranego z sieci zasilającej), co zapewnia zgodność z obowiązującymi normami UE. Zasilacze SP w zależności od zastosowanej wersji napięciowej różnią się maksymalnym prądem wyjściowym. 2.2 Opis panelu przyłączy Widok z góry zasilacza SP-320 wraz z wymiarami

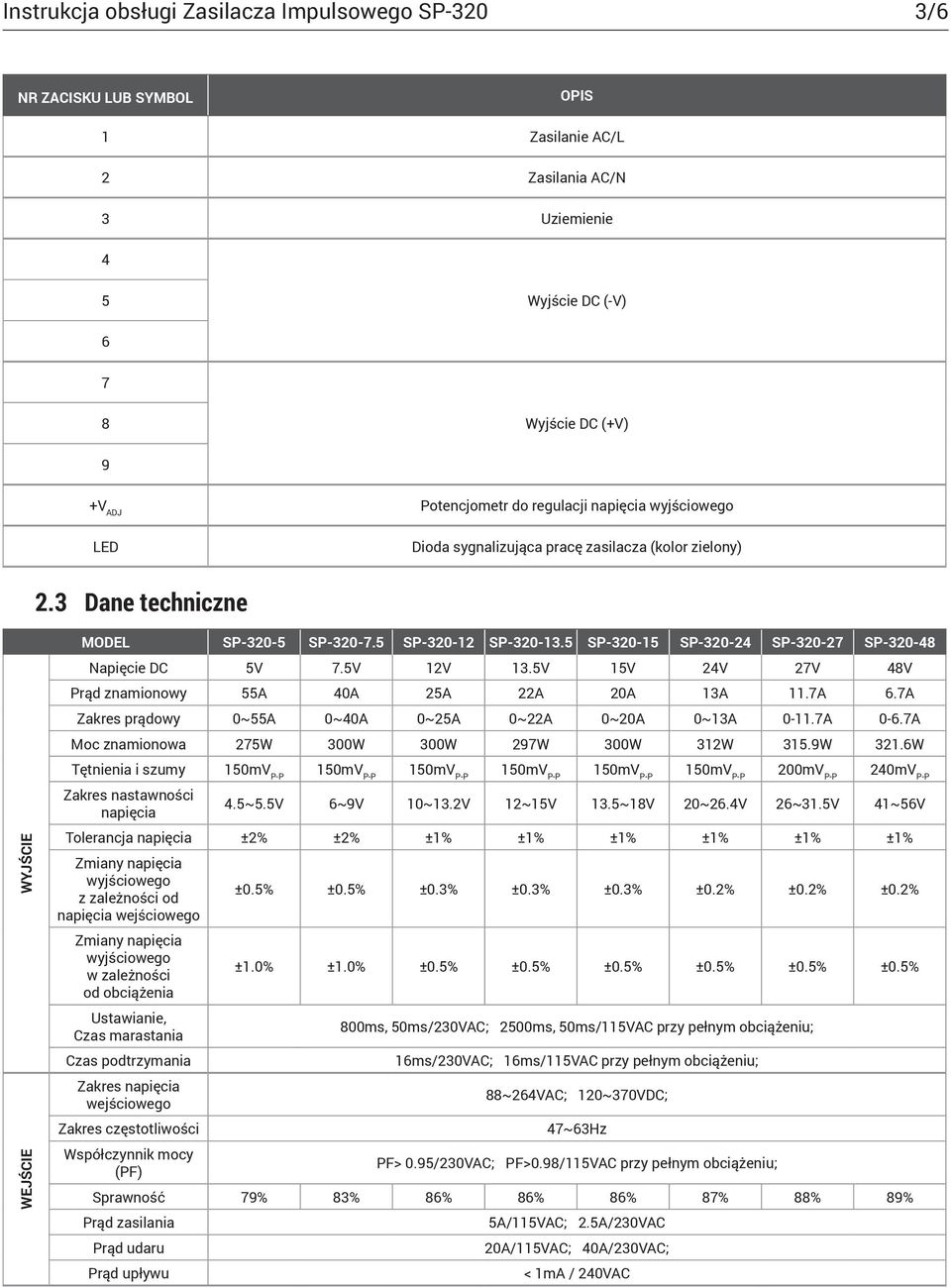

3 Instrukcja obsługi Zasilacza Impulsowego SP-320 3/6 Nr zacisku lub symbol Opis 1 Zasilanie AC/L 2 Zasilania AC/N 3 Uziemienie 4 5 Wyjście DC (-V) Wyjście DC (+V) 9 +V ADJ Potencjometr do regulacji napięcia wyjściowego LED Dioda sygnalizująca pracę zasilacza (kolor zielony) 2.3 Dane techniczne MODEL SP SP SP SP SP SP SP SP Napięcie DC 5V 7.5V 12V 13.5V 15V 24V 27V 48V Prąd znamionowy 55A 40A 25A 22A 20A 13A 11.7A 6.7A Zakres prądowy 0~55A 0~40A 0~25A 0~22A 0~20A 0~13A A 0-6.7A Moc znamionowa 275W 300W 300W 297W 300W 312W 315.9W 321.6W Tętnienia i szumy 200mV P-P 240mV P-P Zakres nastawności napięcia 4.5~5.5V 6~9V 10~13.2V 12~15V 13.5~18V 20~26.4V 26~31.5V 41~56V WYJŚCIE WEJŚCIE Tolerancja napięcia ±2% ±2% ±1% ±1% ±1% ±1% ±1% ±1% Zmiany napięcia wyjściowego z zależności od napięcia wejściowego Zmiany napięcia wyjściowego w zależności od obciążenia Ustawianie, Czas marastania Czas podtrzymania Zakres napięcia wejściowego Zakres częstotliwości Współczynnik mocy (PF) ±0.5% ±0.5% ±0.3% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 800ms, 50ms/230VAC; 2500ms, 50ms/115VAC przy pełnym obciążeniu; 16ms/230VAC; 16ms/115VAC przy pełnym obciążeniu; 88~264VAC; 120~370VDC; 47~63Hz PF> 0.95/230VAC; PF>0.98/115VAC przy pełnym obciążeniu; Sprawność 79% 83% 86% 86% 86% 87% 88% 89% Prąd zasilania Prąd udaru Prąd upływu 5A/115VAC; 2.5A/230VAC 20A/115VAC; 40A/230VAC; < 1mA / 240VAC

4 Instrukcja obsługi Zasilacza Impulsowego SP-320 4/6 ZABEZPIECZENIA PARAMETRY ŚRODOWISKOWE BEZPIECZEŃSTWO INNE MODEL SP SP SP SP SP SP SP SP Przeciążeniowe Nadnapięciowe Termiczne Temperatura pracy Wilgotność Temperatura składowania Współczynnik temperaturowy Wibracje Normy bezpieczeństwa Wytrzymałość izolacji Rezystancja izolacji EMI przewodzone i promieniowane Harmoniczne Odporność EMS MTBF Gabaryty Pakowanie 105~135% znamionowej mocy wyjściowej Typ zabezpieczenia: cykliczne wyłączenia i próbkowanie wyjścia, automatyczny powrót po ustąpieniu przyczyny 5.75~6.75V 9.4~10.9V 13.8~16.2V 15.5~18.2V 18~21V 27.6~32.4V 33.7~39.2V 57.6~67.2V Typ zabezpieczenia: odłączenie napięcia wyjściowego, konieczne odłączenie i ponowne włączenie zasilania 80 C±5 C (70 C±5 C tylko model 5V) (pomiar na radiatorze) Typ zabezpieczenia: odłączenie napięcia wyjściowego, automatyczny powrót po obniżeniu temperatury -20 C~+65 C (patrz wykres ograniczenia mocy) 20~90% RH (bez kondensacji) -40 ~+85 C, wilgotność 10~95% ±0.03%/ C (0~50 C) 10~500Hz, 2G 10 min. / 1 cykl, 60 min. wzdłuż osi X, Y, Z UL , EN Wej-Wyj: 3KVA; Wej-Obudowa: 1.5KVA; Wyj-Obudowa: 0.5KVA; 100M Ohm / 500VDC EN55022 Klasa B EN ,-3 EN ,3,4,5,6,8,11; ENV50204, EN godzin 215 x 115 x 50 mm (dł x szer x wys) 1.1kg 3. Zależność obciążenia od temperatury otoczenia Obciążalność zasilaczy serii SP uzależniona jest od temperatury otoczenia. Zasilacz można obciążyć w 100% tylko wtedy, jeśli temperatura otoczenia zawiera się w przedziale od -20 C do 50 C. Zależność tą przedstawiono na poniższym wykresie: Obciążenie w % Temperatura otoczenia w C

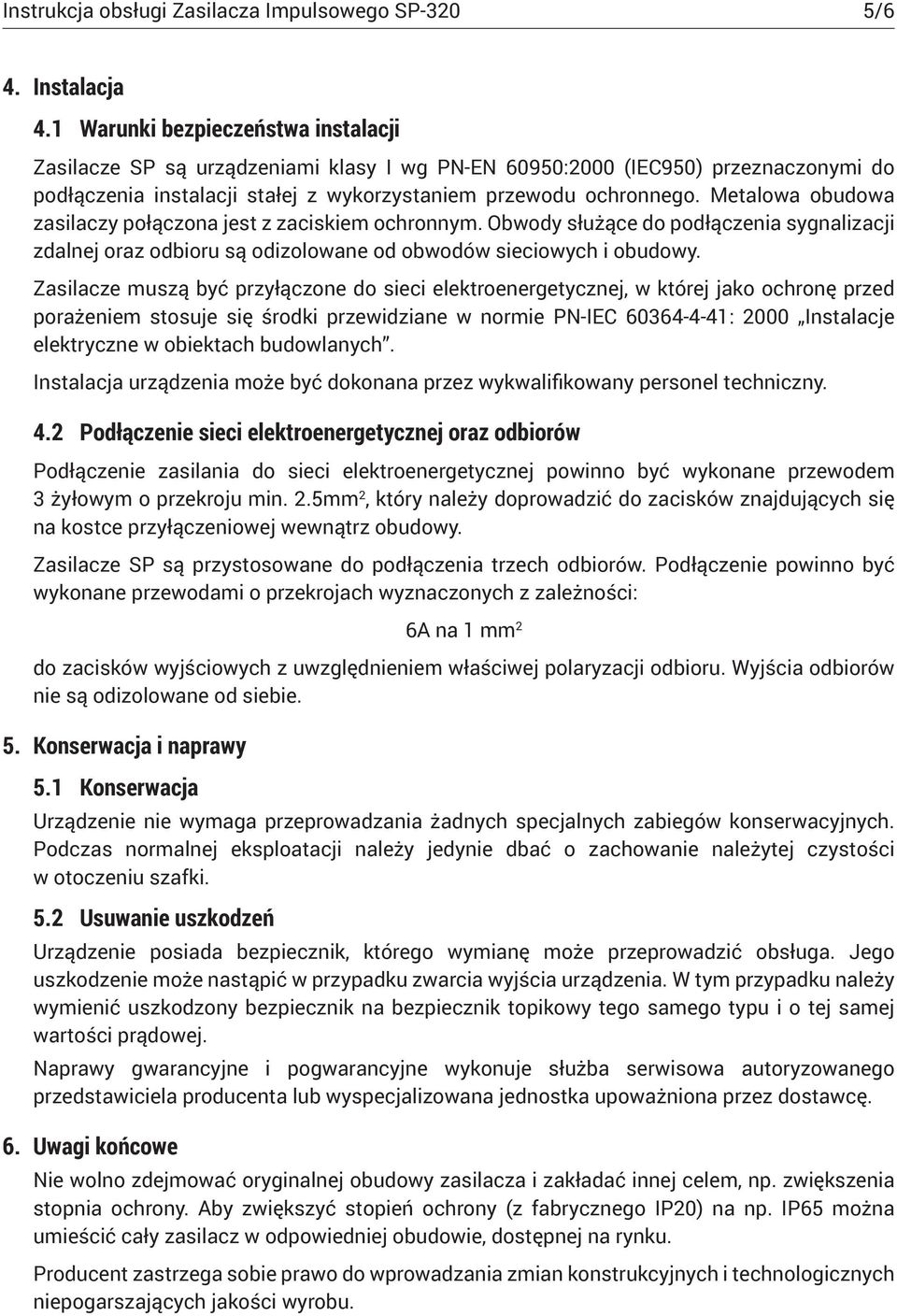

5 Instrukcja obsługi Zasilacza Impulsowego SP-320 5/6 4. Instalacja 4.1 Warunki bezpieczeństwa instalacji Zasilacze SP są urządzeniami klasy I wg PN-EN 60950:2000 (IEC950) przeznaczonymi do podłączenia instalacji stałej z wykorzystaniem przewodu ochronnego. Metalowa obudowa zasilaczy połączona jest z zaciskiem ochronnym. Obwody służące do podłączenia sygnalizacji zdalnej oraz odbioru są odizolowane od obwodów sieciowych i obudowy. Zasilacze muszą być przyłączone do sieci elektroenergetycznej, w której jako ochronę przed porażeniem stosuje się środki przewidziane w normie PN-IEC : 2000 Instalacje elektryczne w obiektach budowlanych. Instalacja urządzenia może być dokonana przez wykwalifikowany personel techniczny. 4.2 Podłączenie sieci elektroenergetycznej oraz odbiorów Podłączenie zasilania do sieci elektroenergetycznej powinno być wykonane przewodem 3 żyłowym o przekroju min. 2.5mm 2, który należy doprowadzić do zacisków znajdujących się na kostce przyłączeniowej wewnątrz obudowy. Zasilacze SP są przystosowane do podłączenia trzech odbiorów. Podłączenie powinno być wykonane przewodami o przekrojach wyznaczonych z zależności: 6A na 1 mm 2 do zacisków wyjściowych z uwzględnieniem właściwej polaryzacji odbioru. Wyjścia odbiorów nie są odizolowane od siebie Konserwacja i naprawy 5.1 Konserwacja Urządzenie nie wymaga przeprowadzania żadnych specjalnych zabiegów konserwacyjnych. Podczas normalnej eksploatacji należy jedynie dbać o zachowanie należytej czystości w otoczeniu szafki. 5.2 Usuwanie uszkodzeń Urządzenie posiada bezpiecznik, którego wymianę może przeprowadzić obsługa. Jego uszkodzenie może nastąpić w przypadku zwarcia wyjścia urządzenia. W tym przypadku należy wymienić uszkodzony bezpiecznik na bezpiecznik topikowy tego samego typu i o tej samej wartości prądowej. Naprawy gwarancyjne i pogwarancyjne wykonuje służba serwisowa autoryzowanego przedstawiciela producenta lub wyspecjalizowana jednostka upoważniona przez dostawcę. Uwagi końcowe Nie wolno zdejmować oryginalnej obudowy zasilacza i zakładać innej celem, np. zwiększenia stopnia ochrony. Aby zwiększyć stopień ochrony (z fabrycznego IP20) na np. IP65 można umieścić cały zasilacz w odpowiedniej obudowie, dostępnej na rynku. Producent zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych i technologicznych niepogarszających jakości wyrobu.

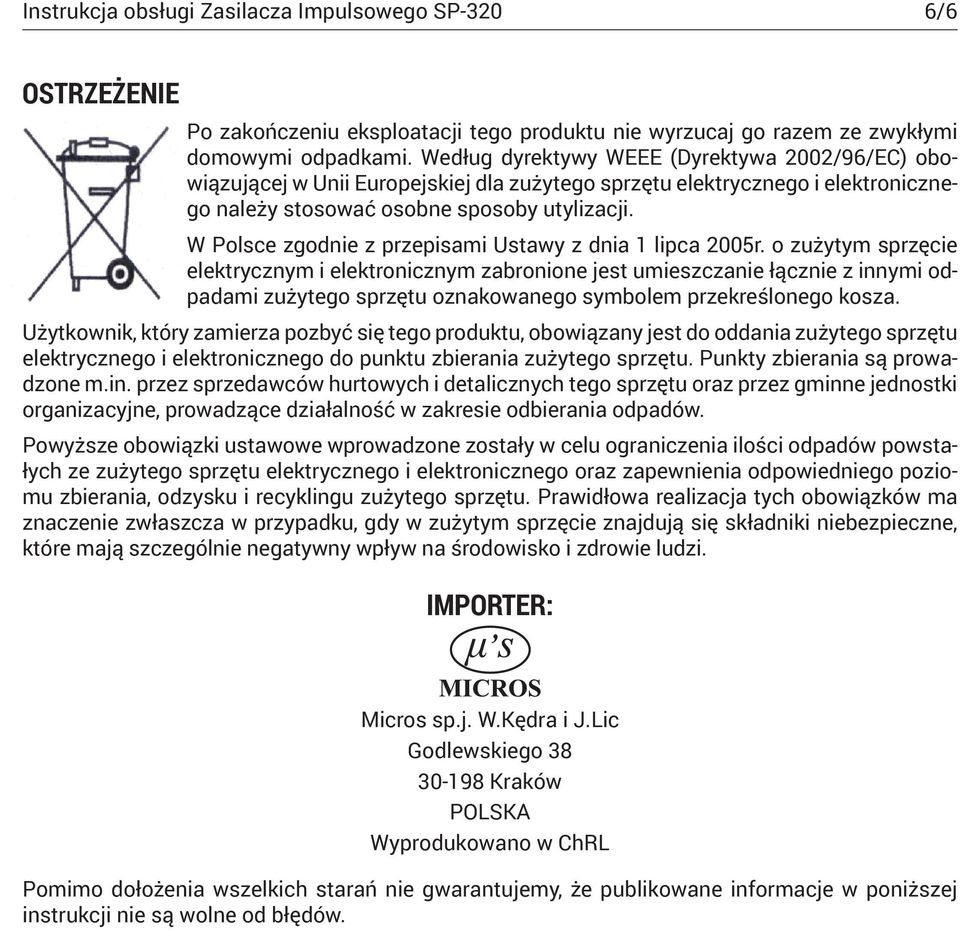

6 Instrukcja obsługi Zasilacza Impulsowego SP-320 6/6 OSTRZEŻENIE Po zakończeniu eksploatacji tego produktu nie wyrzucaj go razem ze zwykłymi domowymi odpadkami. Według dyrektywy WEEE (Dyrektywa 2002/96/EC) obowiązującej w Unii Europejskiej dla zużytego sprzętu elektrycznego i elektronicznego należy stosować osobne sposoby utylizacji. W Polsce zgodnie z przepisami Ustawy z dnia 1 lipca 2005r. o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza pozbyć się tego produktu, obowiązany jest do oddania zużytego sprzętu elektrycznego i elektronicznego do punktu zbierania zużytego sprzętu. Punkty zbierania są prowadzone m.in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz przez gminne jednostki organizacyjne, prowadzące działalność w zakresie odbierania odpadów. Powyższe obowiązki ustawowe wprowadzone zostały w celu ograniczenia ilości odpadów powstałych ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu zużytego sprzętu. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi. IMPORTER: Micros sp.j. W.Kędra i J.Lic Godlewskiego Kraków POLSKA Wyprodukowano w ChRL Pomimo dołożenia wszelkich starań nie gwarantujemy, że publikowane informacje w poniższej instrukcji nie są wolne od błędów.
