1 Table of Contents Table of Contents Maszyny, technika napędów Napedy komutowane siecia EPE 52-1 Regulated permanent magnet servo drive with Matlab - Simulink 1kW Lucas Nülle GmbH 1/20

2 Maszyny, technika napędów Equipment and systems for vocational qualifications and engineering education on the following topics: Electrical machines, power electronics, drive technology Complete machine labs, electrical machine labs and drive technology Napedy komutowane siecia Nap ędy komutowane siecią Lucas Nülle GmbH 2/20

3 EPE 52-1 Regulated permanent magnet servo drive with Matlab - Simulink 1kW Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Pos. nazwa produktu Bestell-Nr. Anz. 1 Synchron Servomotor 1kW SE2672-5S 1 Synchronous permanent magnet motor Nominal voltage:165v Nominal current: 4.6A Nominal speed: 4050min -1 Nominal power: 0,6kW Dimensions: 340 x 210 x 210mm (WxHxD) Weight: 4.9kg 2 Przekształtniki samosterowalne CO3636-3B 1 Lucas Nülle GmbH 3/20

4 System szkoleniowy w zakresie obwodów przekształtników samosterujących umożliwia konstrukcję i badanie elektronicznych obwodów mocy na bazie IGBT. Dodatkowo do półprzewodników mocy, system zawiera wyposażenie do sterowania i pomiaru wszystkich ważnych zmiennych. Do wykonywania funkcji i zapisu wyników pomiarów służą instrumenty wirtualne. Alternatywnie, z systemu można korzystać bez komputera PC. Instrukcje doświadczeń są przedstawione w postaci interaktywnego kursu multimedialnego. System można także rozbudować o interfejs Matlab. Umożliwia to tworzenie własnych aplikacji i testowanie ich za pomocą rzeczywistych podzespołów sprzętowych. Można tworzyć następujące układy: Kontroler jednokwadrantowy Kontroler 4-kwadrantowy Przekształtnik AC Przekształtnik trójfazowy Napęd z przemiennikiem częstotliwości Napęd DC o zmiennej prędkości obrotowej Napęd serwomechanizmu Wyposażenie charakteryzuje się następującymi cechami: Jednostka sterująca z 6-pulsowym przekształtnikiem IGBT AC Jednostka sterująco-pomiarowa na bazie cyfrowego procesora sygnału Wbudowane funkcje pomiaru 3 różnych prądów i 6 napięć Elektroniczny monitoring i odcięcie w razie przekroczenia napięcia i przeciążenia Wbudowana funkcja kontrolera do budowy napędów ze zmienną prędkością obrotową Interfejs do podłączenia do Matlab Różne częstotliwości modulacji szerokości impulsu do wyboru Interfejs USB Wejście dla czujnika inkrementalnego Wejście analogowe Wbudowany przerywacz stykowy hamulca Napięcie zasilania: 3 x 47 V V, Hz Maksymalna moc wyjściowa: 1 kva Wymiary: 297 x 460 x 210 mm (wys. x szer. x głęb.) Masa: 5,3 kg Instrumenty wirtualne umożliwiają sterowanie systemu za pomocą komputera PC. Umożliwia to intuicyjną obsługę oraz zapis wyników pomiarowych i zapewnia sukces w procesie uczenia się. Funkcje: Ustawianie parametrów za pomocą komputera PC Pomiary zmian prądu i napięcia wyjściowego w czasie z prezentacją graficzną wykresów synchronizacji dla maks. 20 kanałów Obliczenia i prezentacja graficzna zmian mocy wejściowej i wyjściowej w czasie Lucas Nülle GmbH 4/20

5 Obliczanie wartości RMS, wartości średnich oraz składowych AC prądu i napięcia, a także mocy pozornej, mocy czynnej (składowe DC i AC), mocy biernej oraz współczynnika kształtu Automatyczny zapis charakterystyk sterowania z prezentacją graficzną Wyświetlacz graficzny zależności między wszystkimi obliczonymi wartościami cyklu roboczego Trójwymiarowa prezentacja wektora mocy wyjściowej Analiza sygnałów za pomocą FFT (szybka transformacja Fouriera) Synteza sygnałów za pomocą kombinacji krok po kroku indywidualnych składowych sinus i cosinus Animacje, tzn. dodawanie krok po kroku indywidualnych składowych drgań w celu przedstawienia, jak powstają sygnały Funkcja eksportu wykresów i wartości pomiarowych Wersja 32-bitowa do Windows 3 Three-phase isolating transformer 1300VA CO3636-3G 1 The three-phase isolating transformer acts as a power supply for any power electronics experiments. The equipment consists of an isolating transformer with a thermo-magnetic circuit breaker. A second output makes the mains voltage available in addition, also via a thermo-magnetic circuit breaker. Input voltage: 3x 400V, 50Hz via CEE plug Output voltage 1: 3 x 94 V with centre tap for 47 V Output voltage 2: 3 x 400 V Protection via 2 separate thermo-magnetic circuit breakers with undervoltage trip Power: 1300 VA Dimensions: 297 x 456 x 160 mm (HxWxD) Weight: 12.5kg 4 Incremental position encoder 1024 pulses, 1kW SE2663-5T 1 The incremental position sensor is mounted between two bearing plates. The incremental position sensor has the following features: 1024 pulses Speed: 6000 rpm Weight: 1.7kg Two shaft ends Lucas Nülle GmbH 5/20

6 5 USB adapter with Matlab toolbox for power electronics CO3636-3D 1 Matlab enables rapid prototyping of embedded open-loop and closed-loop control systems. System designs can first be investigated using a PC simulation. Then the next step is to build the circuit using real hardware and test it. The Matlab interface makes it possible to upload Matlab projects to the power electronics training systems for testing. Drivers and toolboxes make it possible for you to create your own applications. Features: Separate hardware interface for uploading applications created in Matlab Matlab-supported USB interface for data exchange involving parameters and measurements Any given variable can be recorded and processed in Matlab Corresponding Matlab library facilitates access to power electronics hardware Software in the loop support Processor in the loop support Hardware in the loop support Essential requirements: Windows 7 MATLAB Version 8.0 (R2012b) or higher Simulink Version 8.0 (R2012b) or higher Embedded Coder Version 6.3 (R2012b) or higher MATLAB Coder Version 2.3 (2012b) or higher Simulink Coder Version 8.3 (2012b) or higher Code Composer Studio v5 Includes: Programming adapter with USB port, galvanic isolation Matlab toolbox for power electronics and closed-loop drive control Drivers Documentation (D, EN) Lucas Nülle GmbH 6/20

7 6 Osłona sprzęgła 1 kw SE2662-6B 1 Nakładana przesłona z metalu jako osłona obracającego się sprzęgła między dwiema sprzężonymi maszynami Materiał: blacha stalowa czarna, zaginana, z wtykami Wymiary: 140 x 75 x 80mm (wys. x szer. x głęb.) Masa: 0,1kg 7 Kołnierz sprzęgła 1 kw SE2662-6A 1 Gumowy mankiet do sprzężenia dwóch maszyn umożliwia szybki i bezpieczny montaż wykonanie z wewnętrznym wieńcem zębatym Materiał: guma (neopren) Wymiary: 40 x 58 mm (dł. x średn.) Masa: 0,1kg Lucas Nülle GmbH 7/20

8 Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 8 polski SO2800-2M 1 Instrukcje doświadczeń są przedstawione w postaci kursu Interactive Lab Assistant. Ten kurs multimedialny poprowadzi Cię krok po kroku przez różne aspekty nowoczesnych obwodów przekształtników samosterujących. Podstawowe wiadomości są przekazywane za pomocą łatwych do zrozumienia animacji. Kurs Interactive Lab Assistant, w połączeniu z wirtualnymi instrumentami do sterowania sprzętem, tworzy bardzo łatwą w obsłudze platformę doświadczalną. Funkcje: Interaktywne modele doświadczalne Wartości pomiarowe i wykresy można zapisać w instrukcjach doświadczeń za pomocą funkcji przeciągnij i upuść. Wirtualne instrumenty można uruchomić bezpośrednio z poziomu instrukcji doświadczenia Pytania z odpowiedziami i logika ocen pomaga monitorować postępy w nauce Funkcja druku dokumentów dla wygodnego druku instrukcji doświadczeń z rozwiązaniami Płyta CD z przeglądarką Labsoft, oprogramowanie kursu i wirtualne instrumenty Treści szkoleniowe: Zasada działania serwomotorów z elektroniczną komutacją i bezszczotkowych silników DC Analiza modulacji wektora przestrzennego z orientacją na pole Badanie układu współrzędnych i układu czujników Komputerowo wspomagane ustawianie parametrów i animacja Lucas Nülle GmbH 8/20

9 9 Interactive Lab Assistant: Servo drives using Matlab-Simulink SO2800-2W 1 This instruction manual makes up an Interactive Lab Assistant course. This multimedia course guides you step-by-step through the aspects of modern permanent-magnet servo-drives. The fundamentals are conveyed using easily understood animations. Interactive Lab Assistant, combined with virtual instruments for controlling the hardware, provides a very user-friendly experiment platform. Features: Interactive experiment set-ups Measurements and graphics can be saved within the experiment instructions by means of drag and drop Virtual instruments can be started directly from the experiment instruction pages themselves Questions with feedback and evaluation logic for checking student progress Print-compatible document for comfortable printing of experiment instructions with solutions CD-ROM with Labsoft browser, course software and virtual instruments Training contents: Setting up a hardware-in-the-loop system under real-time conditions Modelling and designing closed-loop servo control on an ongoing design level Reducing the control system to discrete components to run on a digital signal processor Creation and optimisation of automatic flow-rate and speed controllers Park and Clarke transformations Integration of space vector modulation for optimum control of IGBTs Decoupling of field-oriented current and voltage Speed detection using incremental sensors Comparison of simulation results with actual measurements Wyposazenie stanowiska kontrolnego; system napedowo/hamulcowy serwo, w którego sklad wchodza: Wyposażenie stanowiska kontrolnego; system napędowo/hamulcowy serwo, w którego skład wchodzą: Pos. nazwa produktu Bestell-Nr. Anz. 10 Stanowisko kontrolne do maszyny serwo 1 kw łącznie z oprogramowaniem ActiveServo (DE, GB, F, ES) CO3636-6W 1 Lucas Nülle GmbH 9/20

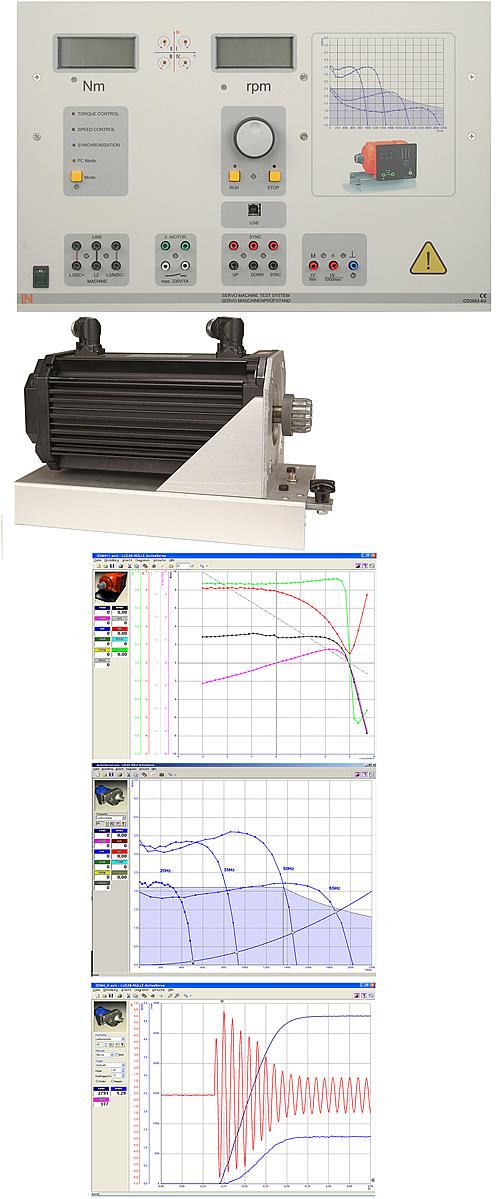

10 Stanowisko kontrolne do maszyny serwo to kompletny system kontrolny do badania maszyn elektrycznych i napędów. Składa się ono z cyfrowego urządzenia sterującego, hamulca oraz oprogramowania ActiveServo. System łączy w sobie najnowszą technikę z łatwą obsługą. Ponadto, za pomocą systemu można wykonać ręczną i automatyczną synchronizację. Urządzenie sterujące jest wyposażone w następujące funkcje: Dynamiczna i statyczna praca czterokwadrantowa 10 przełączanych trybów pracy / modeli maszyn roboczych (regulacja momentu obrotowego, regulacja prędkości obrotowej, masa wirująca, napęd posuwisty, wał / kalander, napęd do nawijania, swobodnie definiowane obciążenie zależne od czasu, ręczna i automatyczna synchronizacja sieci) Wbudowany, izolowany galwanicznie wzmacniacz pomiarowy do pomiaru prądu i napięcia Wskazanie prędkości obrotowej i momentu obrotowego Monitor czterokwadrantowy Złącze USB Monitorowanie termiczne badanej maszyny Badanie, czy osłona wału jest założona Napięcie zasilania: 400V, 50Hz Maksymalna moc wyjściowa: 10 kva Wymiary: 297 x 460 x 420 mm (wys. x szer. x głęb.) Masa: 14,3 kg Hamulcem jest asynchroniczny serwomotor z samoczynnym chłodzeniem i selsynem. Podłączenie przewodów silnika i czujnika odbywa się za pomocą zabezpieczonych przed błędną polaryzacją połączeń wtykowych. Maszyna jest nadzorowana termicznie i wraz z urządzeniem sterującym tworzy niewymagający kalibracji, wolny od zmian parametrów w czasie system napędowo-hamulcowy. Maksymalna prędkość obrotowa: 4000 min-1 Maksymalny moment obrotowy 30Nm Monitorowanie temperatury: czujnik temperatury (KTY) o działaniu ciągłym Rozdzielczość selsynu: impulsów/obrót Wymiary: 275 x 210 x 210 mm (szer. x wys. x głęb.) Masa: 6kg Lucas Nülle GmbH 10/20

11 ActiveServo to program do wyznaczania charakterystyk maszyn oraz do statycznego i dynamicznego określania punktów roboczych. Można ustawić i sparametryzować 7 różnych maszyn pracujących pod obciążeniem (masa wirująca, pompa, kalander, napęd posuwisty, sprężarka, napęd do nawijania, swobodnie parametryzowane obciążenie zależne od czasu). Cechy szczególne: pomiar, obliczenie i prezentacja graficzna wielkości mechanicznych i elektrycznych (prędkość obrotowa, moment obrotowy, moc mechaniczna, prąd, napięcie, moc czynna, moc pozorna, moc bierna, sprawność, współczynnik mocy) jednoczesna prezentacja wartości zmierzonych i obliczonych (np. bezpośrednie wskazanie sprawności). pomiar prądu i napięcia (jako wartości skutecznych także dla wielkości niesinusoidalnych) praca sterowana prędkością obrotową lub momentem obrotowym zapis wielkości w czasie predefiniowanie wartości granicznych dla prędkości obrotowej lub momentu obrotowego w celu uniknięcia niedopuszczalnych obciążeń badanego urządzenia praca we wszystkich czterech kwadrantach (wskazanie generatorowego momentu obrotowego) swobodnie definiowalna funkcja liniowo-rosnąca do wykonywania sterowanych komputerowo prób obciążenia prezentacja charakterystyk wielu prób w celu uwypuklenia zmian parametrów eksport wykresów i wartości pomiarowych Wersja 32-bitowa do Windows 11 Kołnierz sprzęgła 1 kw SE2662-6A 1 Gumowy mankiet do sprzężenia dwóch maszyn umożliwia szybki i bezpieczny montaż wykonanie z wewnętrznym wieńcem zębatym Materiał: guma (neopren) Wymiary: 40 x 58 mm (dł. x średn.) Masa: 0,1kg Lucas Nülle GmbH 11/20

12 12 Osłona sprzęgła 1 kw SE2662-6B 1 Nakładana przesłona z metalu jako osłona obracającego się sprzęgła między dwiema sprzężonymi maszynami Materiał: blacha stalowa czarna, zaginana, z wtykami Wymiary: 140 x 75 x 80mm (wys. x szer. x głęb.) Masa: 0,1kg 13 Osłona wału 1 kw SE2662-6C 1 Nakładana osłona metalowa jako ochrona przed dotykiem obracających się wałów maszyn Materiał: blacha stalowa czarna, kantowana, zamknięta z boku blachą perforowaną, z wtykiem funkcyjnym Wymiary: 140 x 75 x 40mm (wys. x szer. x głęb.) Przyrzady pomiarowe: Przyrządy pomiarowe: Pos. nazwa produktu Bestell-Nr. Anz. 14 Analogowo-cyfrowy przyrząd uniwersalny, pomiar mocy i współczynnika mocy, oprogramowanie CO5127-1Z 1 Lucas Nülle GmbH 12/20

13 Takie dziedziny techniki, jak maszyny elektryczne, elektronika mocy i technika napędowa stawiają szczególne wymagania przyrządom pomiarowym. Muszą one charakteryzować się dużą odpornością na przeciążenia, a rejestrowanie wartości pomiarowych musi odbywać się niezależnie od przebiegu krzywej. Uniwersalny przyrząd pomiarowy jest specjalnie przystosowany do tych wymagań. Zastępuje on do 4 różnych przyrządów - woltomierz, amperomierz, miernik mocy i miernik kąta fazowego. Graficzny wyświetlacz umożliwia zastosowanie zarówno w eksperymentach prowadzonych przez uczniów, jak i eksperymentach demonstracyjnych. Dostarczone w zestawie oprogramowanie VI-Starter umożliwia wizualizację wielkości pomiarowych na komputerze PC. Jednoczesny, niezależny od przebiegu krzywej pomiar napięcia i prądu (maks. 600 V, 20 A) (pomiar napięć taktowanych) Obliczanie współczynnika mocy czynnej, pozornej, biernej i współczynnika mocy Pomiar całkowitej wartości skutecznej (RMS-AC+DC); zmiennej wartości skutecznej (RMS-AC) i arytmetycznej wartości średniej (AV-AC+DC) Elektrycznie niezniszczalny do 20 A / 600 V Duży (5,7"), kontrastowy wyświetlacz graficzny z podświetleniem tła Duże elementy na wyświetlaczu lub wyświetlanie do 4 wartości pomiarowych Wyświetlanie cyfrowe lub quasi-analogowe Złącze USB Opór wewnętrzny: ścieżka prądowa 10 mω, ścieżka napięciowa 10 MΩ Zakresy napięć: 30; 300; 600 V Zakresy prądowe: 1; 10; 20 A Lucas Nülle GmbH 13/20

14 Dokładność pomiaru: 2% Automatyczny lub ręczny wybór zakresu pomiarowego Demonstracyjny przyrząd pomiarowy do pracy w sieci Napięcie robocze: 230 V, 50 Hz Wymiary: 297 x 228 x 85 mm (wys. x szer. x głęb.) Masa: 1,5 kg Za pomocą oprogramowania VI-Starter można przedstawić wszystkie dane na komputerze PC. Można otworzyć do 17 różnych wskazań. Widok oscyloskopu dla prezentacji napięcia, prądu i mocy Licznik mocy do wskazania mocy pobranej i oddanej Dziennik danych dla 14 różnych wielkości pomiarowych Eksport danych do dziennika danych Rejestrator charakterystyk Sterownik Labview i przykłady w zestawie Wersja 32-bitowa do Windows Lucas Nülle GmbH 14/20

15 Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 15 Zestaw izolowanych przewodów pomiarowych 4 mm (31 szt.) SO5148-1L 1 Zestaw przewodów pomiarowych z wtykami lamelowymi 4 mm z możliwością łączenia ze sobą, z bardzo elastycznego, podwójnie izolowanego przewodu. Skład zestawu: 6 x 25 cm, czarny 4 x 50 cm, czarny 2 x 100 cm, niebieski 2 x 100 cm, czerwony 1 x 100 cm, żółto/zielony 1 x 150 cm, niebieski 1 x 150 m, żółto/zielony 2 x 150 cm, zielony 4 x 150 cm, brązowy 4 x 150 cm, czarny 4 x 150 cm, szary Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionow e: 600V CAT II, 32 A 16 Bezpieczna złączka z wtykiem 4 mm czarna, 1000 V / 32 A CAT II SO5126-3R 20 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: czarny Lucas Nülle GmbH 15/20

16 17 Bezpieczna złączka z wtykiem 4 mm niebieska, 1000 V / 32 A CAT II SO5126-3V 2 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: niebieski 18 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II SO5126-3W 2 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II Obie strony z ochroną przed dotykiem (bezpieczne wtyki + bezpieczne gniazda), odległość 19 mm Oporność przejścia maks. 6 mω Dane znamionowe: 1000 V/32 A CAT II Kolor: zielony/żółty 19 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Lucas Nülle GmbH 16/20

17 Podstawa: Wymiary: Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) 20 Zasilacz elektryczny do stanowisk doświadczalnych ST8008-8M 1 Zasilacz elektryczny do stanowisk doświadczalnych Panel dystrybucyjny 400 V CEE z automatycznymi bezpiecznikami do zamocowania na profilach wózków doświadczalnych lub bezpośrednio na blacie stołu 2 gniazda CEE (400 V, 16 A, 5-biegunowe) z klapką ochronną 1 gniazdo z uziemieniem (230 V) z klapką ochronną Bezpiecznik: 1 x 3-biegunowy bezpiecznik, typu B, 16 A Przyłącze elektryczne: 3 x 230/400 V, 50/60 Hz przez wtyk CEE, przewód o dł. 4 m Wymiary: 530 x 130 x 110 mm (W x G x S) Masa: 3 kg Lucas Nülle GmbH 17/20

18 21 Wall or aluminium-profile mounting cable storage for 48 cables ST8003-8E 1 Mieści ok. 48 bezpiecznych przewodów pomiarowych. Nadaje się do montażu na ścianie lub na profilu aluminiowym. 22 Uchwyt PC do stanowiska doświadczalnego SybaPro, z regulacją wysokości i szerokości ST7200-5A 1 Uchwyt PC do stołów laboratoryjnych z serii SybaPRO, z perforowanej blachy stalowej o grubości 1,5 mm, do montażu na profilu aluminiowym. Zmienna wysokość montażu Regulowana szerokość ( mm) Montaż po prawej lub po lewej stronie W zestawie materiały montażowe (4 śruby, 4 wpusty przesuwane) Odporna na kwasy powłoka z żywicy epoksydowej nanoszonej proszkowo o grubości ok. 80 µm, kolor RAL 7047 Lucas Nülle GmbH 18/20
