1 Table of Contents Table of Contents Maszyny, technika napędów Maszyny elektryczne przeksztalcaja energie elektryczna w energie mechaniczna lub odwrotnie. Zasadniczo, mozna rozróznic maszyny pradu stalego, zmiennego i trójfazowego. EEM 4 Maszyny asynchroniczne EEM 4.6 Ochrona maszyn elektrycznych Lucas Nülle GmbH 1/18

2 Maszyny, technika napędów Equipment and systems for vocational qualifications and engineering education on the following topics: Electrical machines, power electronics, drive technology Complete machine labs, electrical machine labs and drive technology Maszyny elektryczne przeksztalcaja energie elektryczna w energie mechaniczna lub odwrotnie. Zasadniczo, mozna rozróznic maszyny pradu stalego, zmiennego i trójfazowego. Maszyny elektryczne przekształcają energię elektryczną w energię mechaniczną lub odwrotnie. Zasadniczo, można rozróżnić maszyny prądu stałego, zmiennego i trójfazowego. Maszyny do celów nauczania zostały tak zaprojektowane, że można za ich pomocą w sposób praktyczny, a jednocześnie zgodny z zasadami nauczania przedstawić niemal wszystkie połączenia elektryczne i napędy, jakie występują w przemyśle, rzemiośle i w gospodarstwie domowym. Za pomocą napędowych i hamulcowych systemów serwo można w prosty sposób ustalić wszystkie istotne dla maszyny dane. Lucas Nülle GmbH 2/18

3 EEM 4 Maszyny asynchroniczne EEM 4 Maszyny asynchroniczne Maszyny asynchroniczne występują w wersjach o mocy wielu megawatów. Ze względu na prostą budowę asynchroniczne maszyny klatkowe są bardzo popularne. Cele dydaktyczne to: Podłączenie silnika Zmiana kierunku obrotów Przełączanie ręczne Specyficzne dla maszyny parametry i charakterystyki Interpretacja pomiarów Lucas Nülle GmbH 3/18

4 EEM 4.6 Ochrona maszyn elektrycznych EEM 4.6 Ochrona maszyn elektrycznych Silniki klatkowe są przeznaczone do pracy pod stałym obciążeniem. Zmiany w stanie obciążenia, ale także duże prądy rozruchowe powodują nadmierne nagrzewanie się silnika. System szkoleniowy przedstawia informacje o najważniejszych systemach ochronnych. Dobór, instalacja i stosowanie różnych systemów ochrony silników Wyłącznik ochronny silnika Przekaźnik ochronny silnika Ochrona termistorowa Wpływ różnych trybów pracy na nagrzewanie się silnika Charakterystyki zadziałania systemów ochrony silników Ochrona przed niedopuszczalnymi stanami obciążeń Lucas Nülle GmbH 4/18

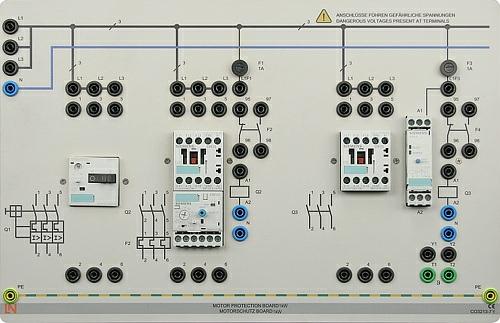

5 Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Pos. nazwa produktu Bestell-Nr. Anz. 1 Płyta systemy ochronne silników 1kW CO3213-7Y 1 Silnik asynchroniczny prądu trójfazowego jest wyposażony w trzy różne czujniki temperatury do ochrony przed przeciążeniem. Umożliwia to pracę z różnymi systemami ochronnymi silnika. Termometr oporowy (PT100) 3 termistory 3 łączniki bimetaliczne rozwierne Napięcie znamionowe: 690/400V, 50 Hz Prąd znamionowy: 1,6A / 2,7A Znamionowa prędkość obrotowa: 1400min -1 Moc znamionowa: 1,1 kw cos phi: 0,75 Wymiary: 380 x 200 x 250 mm (szer. x wys. x głęb.) Masa: 13 kg 2 Silnik prądu trójfazowego z różnymi czujnikami temperatury 1 kw SE2672-5Y 1 Silnik asynchroniczny prądu trójfazowego wyposażony w trzy różne czujniki temperatury do monitorowania przeciążenia, umożliwiające pracę z różnymi systemami ochronnymi. Termopara (PT100) 3 termistory 3 normalnie zamknięte styki bimetaliczne Napięcie znamionowe: 690/400 V, 50 Hz Prąd znamionowy: 1,6 A / 2,7 A Znamionowa prędkość obrotowa: 1400 obr/min Moc znamionowa: 1,1 kw Cos phi: 0,75 Wymiary: 380 x 220 x 250 mm (szer. x wys. x głęb.) Masa: 13 kg Lucas Nülle GmbH 5/18

6 3 Multimetr cyfrowy Multi 18 LM Uniwersalny, precyzyjny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 4 ¾-pozycyjny miernik uniwersalny, rozdzielczość: ± Kategoria pomiarowa CATII V Podłączenie do systemu UniTrain-I przez interfejs podczerwieni (IrDa) Pomiar rzeczywistej wartości skutecznej (True RMS) Zakresy pomiarowe napięcia i prądu (AC i DC): 300 mv V; 300 µa - 10 A Pomiar db Zakresy pomiarowe rezystancji: 300 Ω - 30 MΩ Zakresy pomiarowe pojemności 3 nf do µf Pomiar częstotliwości do 100 khz, licznik, stoper Zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 Test ciągłości obwodów i test diod Automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V Wyświetlacz z paskiem graficznym i podświetleniem tła Zakres dostawy: gumowe etui ochronne, kable pomiarowe, 2 zapasowe bezpieczniki, bateria 9 V, certyfikat kalibracji Lucas Nülle GmbH 6/18

7 Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 4 Podręcznik EEM 4.6 Ochrona maszyn elektrycznych z serwohamulcem SH5002-1U 1 Wysokiej jakości, oprawiony i kolorowy podręcznik dla nauczyciela ze stabilnym grzbietem i rozwiązaniami. Płyta CD z dodatkowym podręcznikiem dla ucznia z arkuszami zadań i arkuszami roboczymi. Wykonanie: Teoretyczne podstawy wiedzy Kolorowe rysunki CAD konstrukcji doświadczalnych i układów połączeń Arkusze z zadaniami i arkusze robocze Druk na wysokiej jakości papierze do druku barwnego, 100 g/m², okładka z błyszczącego papieru 210 g/m² Treści dydaktyczne: Dobór, instalacja i stosowanie różnych systemów ochrony silników Wyłącznik ochronny silnika Przekaźnik ochronny silnika Ochrona termistorowa Wpływ różnych trybów pracy na nagrzewanie się silnika Charakterystyki zadziałania systemów ochrony silników Ochrona przed niedopuszczalnymi stanami obciążeń Wyposazenie stanowiska kontrolnego; system napedowo/hamulcowy serwo, w którego sklad wchodza: Wyposażenie stanowiska kontrolnego; system napędowo/hamulcowy serwo, w którego skład wchodzą: Lucas Nülle GmbH 7/18

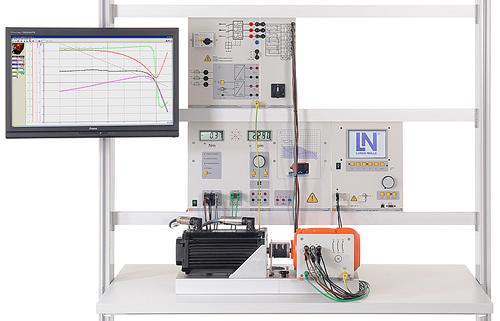

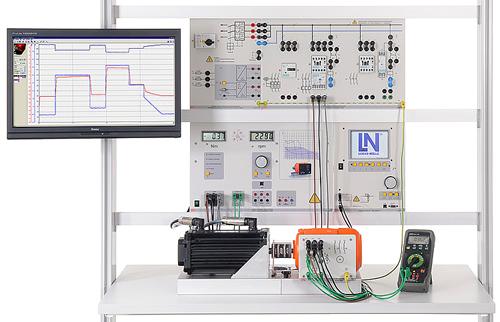

8 Pos. nazwa produktu Bestell-Nr. Anz. 5 Stanowisko kontrolne do maszyny serwo 1 kw łącznie z oprogramowaniem ActiveServo (DE, GB, F, ES) CO3636-6W 1 Stanowisko kontrolne do maszyny serwo to kompletny system kontrolny do badania maszyn elektrycznych i napędów. Składa się ono z cyfrowego urządzenia sterującego, hamulca oraz oprogramowania ActiveServo. System łączy w sobie najnowszą technikę z łatwą obsługą. Ponadto, za pomocą systemu można wykonać ręczną i automatyczną synchronizację. Urządzenie sterujące jest wyposażone w następujące funkcje: Dynamiczna i statyczna praca czterokwadrantowa 10 przełączanych trybów pracy / modeli maszyn roboczych (regulacja momentu obrotowego, regulacja prędkości obrotowej, masa wirująca, napęd posuwisty, wał / kalander, napęd do nawijania, swobodnie definiowane obciążenie zależne od czasu, ręczna i automatyczna synchronizacja sieci) Wbudowany, izolowany galwanicznie wzmacniacz pomiarowy do pomiaru prądu i napięcia Wskazanie prędkości obrotowej i momentu obrotowego Monitor czterokwadrantowy Złącze USB Monitorowanie termiczne badanej maszyny Badanie, czy osłona wału jest założona Napięcie zasilania: 400V, 50Hz Maksymalna moc wyjściowa: 10 kva Wymiary: 297 x 460 x 420 mm (wys. x szer. x głęb.) Masa: 14,3 kg Hamulcem jest asynchroniczny serwomotor z samoczynnym chłodzeniem i selsynem. Podłączenie przewodów silnika i czujnika odbywa się za pomocą zabezpieczonych przed błędną polaryzacją połączeń wtykowych. Maszyna jest nadzorowana termicznie i wraz z urządzeniem sterującym tworzy niewymagający kalibracji, wolny od zmian parametrów w czasie system napędowo-hamulcowy. Maksymalna prędkość obrotowa: 4000 min-1 Maksymalny moment obrotowy 30Nm Monitorowanie temperatury: czujnik temperatury (KTY) o działaniu ciągłym Rozdzielczość selsynu: impulsów/obrót Wymiary: 275 x 210 x 210 mm (szer. x wys. x głęb.) Masa: 6kg Lucas Nülle GmbH 8/18

9 ActiveServo to program do wyznaczania charakterystyk maszyn oraz do statycznego i dynamicznego określania punktów roboczych. Można ustawić i sparametryzować 7 różnych maszyn pracujących pod obciążeniem (masa wirująca, pompa, kalander, napęd posuwisty, sprężarka, napęd do nawijania, swobodnie parametryzowane obciążenie zależne od czasu). Cechy szczególne: pomiar, obliczenie i prezentacja graficzna wielkości mechanicznych i elektrycznych (prędkość obrotowa, moment obrotowy, moc mechaniczna, prąd, napięcie, moc czynna, moc pozorna, moc bierna, sprawność, współczynnik mocy) jednoczesna prezentacja wartości zmierzonych i obliczonych (np. bezpośrednie wskazanie sprawności). pomiar prądu i napięcia (jako wartości skutecznych także dla wielkości niesinusoidalnych) praca sterowana prędkością obrotową lub momentem obrotowym zapis wielkości w czasie predefiniowanie wartości granicznych dla prędkości obrotowej lub momentu obrotowego w celu uniknięcia niedopuszczalnych obciążeń badanego urządzenia praca we wszystkich czterech kwadrantach (wskazanie generatorowego momentu obrotowego) swobodnie definiowalna funkcja liniowo-rosnąca do wykonywania sterowanych komputerowo prób obciążenia prezentacja charakterystyk wielu prób w celu uwypuklenia zmian parametrów eksport wykresów i wartości pomiarowych Wersja 32-bitowa do Windows 6 Kołnierz sprzęgła 1 kw SE2662-6A 1 Gumowy mankiet do sprzężenia dwóch maszyn umożliwia szybki i bezpieczny montaż wykonanie z wewnętrznym wieńcem zębatym Materiał: guma (neopren) Wymiary: 40 x 58 mm (dł. x średn.) Masa: 0,1kg Lucas Nülle GmbH 9/18

10 7 Osłona sprzęgła 1 kw SE2662-6B 1 Nakładana przesłona z metalu jako osłona obracającego się sprzęgła między dwiema sprzężonymi maszynami Materiał: blacha stalowa czarna, zaginana, z wtykami Wymiary: 140 x 75 x 80mm (wys. x szer. x głęb.) Masa: 0,1kg 8 Osłona wału 1 kw SE2662-6C 1 Nakładana osłona metalowa jako ochrona przed dotykiem obracających się wałów maszyn Materiał: blacha stalowa czarna, kantowana, zamknięta z boku blachą perforowaną, z wtykiem funkcyjnym Wymiary: 140 x 75 x 40mm (wys. x szer. x głęb.) 9 Skr. przew. obsługi stanowiska kontr. maszyn serwo instr. bezp. i ekspl. SO6200-7D 1 Skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konfiguracji próbnych. układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze schemat połączeń lub montażu druk kolorowy w formacie DIN A3 laminowanie: 2 x 250 µm Lucas Nülle GmbH 10/18

11 Zasilanie elektryczne: Pos. nazwa produktu Bestell-Nr. Anz. 10 Zasilanie maszyn elektrycznych CO3212-5U 1 Zasilacz sieciowy do maszyn prądu stałego, zmiennego i trójfazowego oraz do wzbudzania maszyn synchronicznych. Zasilacz jest dostosowany specjalnie do użytkowania z maszynami elektrycznymi. Wyjścia: prąd trójfazowy L1, L2, L3, N do gniazd izolowanych 4 mm Prąd stały: regulowane napięcie V DC, stabilizowane i zabezpieczone elektronicznie przed przeciążeniem i zwarciem Prąd wyjściowy: A (regulowane ograniczanie wartości prądu) drugie napięcie stałe 210 V DC, 6 A, bez regulacji Urządzenia zabezpieczające: wyłącznik ochronny silnika z regulacją w zakresie 6, A wyzwalacz podnapięciowy wyłącznik bezpieczeństwa Podłączenie do sieci elektrycznej: 3 x 230/400 V, 50 Hz, kabel o dł. 1,8 m z wtykiem CEE Wymiary: 297 x 228 x 140mm (wys. x szer. x głęb.) Masa: 3 kg Przyrzady pomiarowe: Przyrządy pomiarowe: Pos. nazwa produktu Bestell-Nr. Anz. 11 Analogowo-cyfrowy przyrząd uniwersalny, pomiar mocy i współczynnika mocy, oprogramowanie CO5127-1Z 1 Lucas Nülle GmbH 11/18

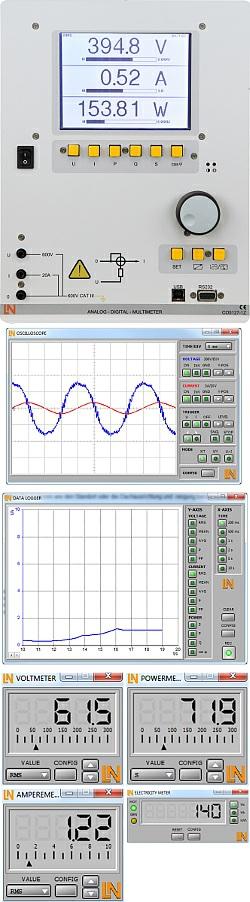

12 Takie dziedziny techniki, jak maszyny elektryczne, elektronika mocy i technika napędowa stawiają szczególne wymagania przyrządom pomiarowym. Muszą one charakteryzować się dużą odpornością na przeciążenia, a rejestrowanie wartości pomiarowych musi odbywać się niezależnie od przebiegu krzywej. Uniwersalny przyrząd pomiarowy jest specjalnie przystosowany do tych wymagań. Zastępuje on do 4 różnych przyrządów - woltomierz, amperomierz, miernik mocy i miernik kąta fazowego. Graficzny wyświetlacz umożliwia zastosowanie zarówno w eksperymentach prowadzonych przez uczniów, jak i eksperymentach demonstracyjnych. Dostarczone w zestawie oprogramowanie VI-Starter umożliwia wizualizację wielkości pomiarowych na komputerze PC. Jednoczesny, niezależny od przebiegu krzywej pomiar napięcia i prądu (maks. 600 V, 20 A) (pomiar napięć taktowanych) Obliczanie współczynnika mocy czynnej, pozornej, biernej i współczynnika mocy Pomiar całkowitej wartości skutecznej (RMS-AC+DC); zmiennej wartości skutecznej (RMS-AC) i arytmetycznej wartości średniej (AV-AC+DC) Elektrycznie niezniszczalny do 20 A / 600 V Duży (5,7"), kontrastowy wyświetlacz graficzny z podświetleniem tła Duże elementy na wyświetlaczu lub wyświetlanie do 4 wartości pomiarowych Wyświetlanie cyfrowe lub quasi-analogowe Złącze USB Opór wewnętrzny: ścieżka prądowa 10 mω, ścieżka napięciowa 10 MΩ Zakresy napięć: 30; 300; 600 V Zakresy prądowe: 1; 10; 20 A Dokładność pomiaru: 2% Automatyczny lub ręczny wybór zakresu pomiarowego Demonstracyjny przyrząd pomiarowy do pracy w sieci Napięcie robocze: 230 V, 50 Hz Wymiary: 297 x 228 x 85 mm (wys. x szer. x głęb.) Masa: 1,5 kg Lucas Nülle GmbH 12/18

13 Za pomocą oprogramowania VI-Starter można przedstawić wszystkie dane na komputerze PC. Można otworzyć do 17 różnych wskazań. Widok oscyloskopu dla prezentacji napięcia, prądu i mocy Licznik mocy do wskazania mocy pobranej i oddanej Dziennik danych dla 14 różnych wielkości pomiarowych Eksport danych do dziennika danych Rejestrator charakterystyk Sterownik Labview i przykłady w zestawie Wersja 32-bitowa do Windows Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 12 Bezpieczna złączka z wtykiem 4 mm czarna, 1000 V / 32 A CAT II SO5126-3R 20 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: czarny 13 Bezpieczna złączka z wtykiem 4 mm niebieska, 1000 V / 32 A CAT II SO5126-3V 2 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: niebieski Lucas Nülle GmbH 13/18

14 14 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II SO5126-3W 2 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II Obie strony z ochroną przed dotykiem (bezpieczne wtyki + bezpieczne gniazda), odległość 19 mm Oporność przejścia maks. 6 mω Dane znamionowe: 1000 V/32 A CAT II Kolor: zielony/żółty 15 Zestaw izolowanych przewodów pomiarowych 4 mm (31 szt.) SO5148-1L 1 Zestaw przewodów pomiarowych z wtykami lamelowymi 4 mm z możliwością łączenia ze sobą, z bardzo elastycznego, podwójnie izolowanego przewodu. Skład zestawu: 6 x 25 cm, czarny 4 x 50 cm, czarny 2 x 100 cm, niebieski 2 x 100 cm, czerwony 1 x 100 cm, żółto/zielony 1 x 150 cm, niebieski 1 x 150 m, żółto/zielony 2 x 150 cm, zielony 4 x 150 cm, brązowy 4 x 150 cm, czarny 4 x 150 cm, szary Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionow e: 600V CAT II, 32 A 16 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Lucas Nülle GmbH 14/18

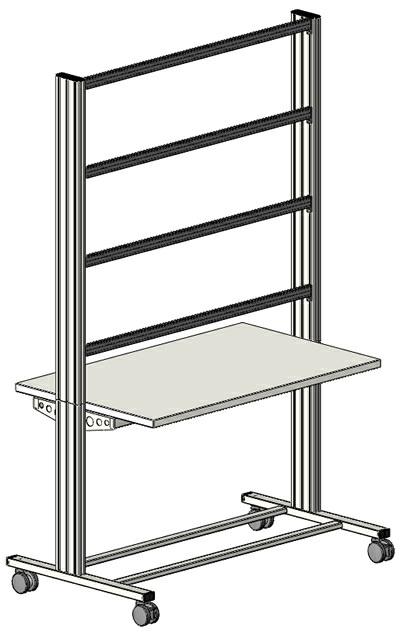

15 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Podstawa: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Lucas Nülle GmbH 15/18

16 Wymiary: Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) 17 Zasilacz elektryczny do stanowisk doświadczalnych ST8008-8M 1 Zasilacz elektryczny do stanowisk doświadczalnych Panel dystrybucyjny 400 V CEE z automatycznymi bezpiecznikami do zamocowania na profilach wózków doświadczalnych lub bezpośrednio na blacie stołu 2 gniazda CEE (400 V, 16 A, 5-biegunowe) z klapką ochronną 1 gniazdo z uziemieniem (230 V) z klapką ochronną Bezpiecznik: 1 x 3-biegunowy bezpiecznik, typu B, 16 A Przyłącze elektryczne: 3 x 230/400 V, 50/60 Hz przez wtyk CEE, przewód o dł. 4 m Wymiary: 530 x 130 x 110 mm (W x G x S) Masa: 3 kg 18 Wall or aluminium-profile mounting cable storage for 48 cables ST8003-8E 1 Mieści ok. 48 bezpiecznych przewodów pomiarowych. Nadaje się do montażu na ścianie lub na profilu aluminiowym. 19 Uchwyt PC do stanowiska doświadczalnego SybaPro, z regulacją wysokości i szerokości ST7200-5A 1 Uchwyt PC do stołów laboratoryjnych z serii SybaPRO, z perforowanej blachy stalowej o grubości 1,5 mm, do montażu na profilu aluminiowym. Zmienna wysokość montażu Regulowana szerokość ( mm) Montaż po prawej lub po lewej stronie W zestawie materiały montażowe (4 śruby, 4 wpusty przesuwane) Odporna na kwasy powłoka z żywicy epoksydowej nanoszonej proszkowo o grubości ok. 80 µm, kolor RAL 7047 Lucas Nülle GmbH 16/18

17 20 Uchwyt do płaskiego monitora ze składanym ramieniem, nośność do 15 kg, do zamocowania na profilu aluminiowym, VESA 75/100 ST8010-4T 1 Uchwyt do płaskiego monitora ze składanym ramieniem, nośność do 15 kg, do zamocowania na profilu aluminiowym, VESA 75/100 Uchwyt do monitora z funkcją pivot, do zamocowania na profilu aluminiowym mebli systemu SybaPro. Umożliwia ustawienie monitora w optymalnej pozycji tak, by praca i doświadczenia nie były męczące. Ramię z funkcją pivot z dwuczęściowym złączem Blokada z szybkim mocowaniem na dowolnej wysokości na profilu aluminiowym Mocowanie VESA 7,5 x 7,5 cm W zestawie adapter VESA 75 (7,5 x 7,5) - VESA 100 (10 x 10) 2 klipsy do kabli Odpowiednia nośność 15 kg Monitor TFT można obrócić równolegle do krawędzi stołu Separację można regulować dowolnie w zakresie 105 do 480 mm Dodatkowo w zestawie: zestaw do utrzymania kabli w porządku, do zamocowania wzdłuż profili aluminiowych systemu mebli laboratoryjnych SybaPro Zestaw składa się z następujących elementów: 3 krzyżowe mocowania do kabli do przednich i tylnych rowków profili aluminiowych 3 krzyżowe mocowania do kabli do bocznych rowków profili aluminiowych 12 mocowań do kabli 4 pokrywy do rowków profili aluminiowych, zakrywające kable poprowadzone wewnątrz rowków Lucas Nülle GmbH 17/18

18 21 Adapter do klawiatury jako rozszerzenie mocowania płaskiego monitora ST8010-4G 1 Adapter do klawiatury jako rozszerzenie mocowania płaskiego monitora Adapter do klawiatury do użytku z uchwytem do płaskiego monitora, maks. nośność 10 kg Montowany między monitorem a uchwytem do płaskiego monitora Wysokość regulowana na 3 poziomach za pomocą wielu wywierconych otworów Dwa rzędy otworów montażowych do użytku ze sprzętem zgodnym ze standardami VESA 75 i VESA 100 Półka na klawiaturę nachylona pod kątem ok. 30 dla wygodnej i ergonomicznej pracy Półka na klawiaturę z krawędzią wywiniętą na 11 mm jako zabezpieczenie przed wypadnięciem, uchwyt w zestawie Zaczep do półki na klawiaturę z 2 poziomami głębokości (252/276 mm) Bardzo szeroka półka na klawiaturę (640 mm) może pomieścić także mysz Głębokość półki na klawiaturę 172 mm W zestawie dwa uchwyty do prowadzenia kabli w wiązce Maks. nośność 10 kg Wymiary (W x S x G) 360 x 640 x 276 mm Tego adaptera można używać tylko w połączeniu z uchwytem monitora o nośności 15 kg. 22 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe ST8010-9Y 1 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe Do ochrony urządzeń przed pyłem i wilgocią Jako maskowanie Kolor: ciemnoszary matowy łącznie z drukiem (logo LN, pomarańczowe) Materiał: tkanina poliamidowa z powłoką PU Bardzo odporny na rozdarcie, impregnowany, zmywalny, wodoodporny Lucas Nülle GmbH 18/18
