1 Table of Contents Table of Contents Maszyny, technika napędów Praktyczne wyposazenie specjalistyczne Budowa przemyslowych szaf rozdzielczych EPL 25 Praca projektowa przetwornica czestotliwosci Lucas Nülle GmbH 1/11

2 Maszyny, technika napędów Equipment and systems for vocational qualifications and engineering education on the following topics: Electrical machines, power electronics, drive technology Complete machine labs, electrical machine labs and drive technology Praktyczne wyposazenie specjalistyczne Praktyczne wyposażenie specjalistyczne Lucas Nülle GmbH 2/11

3 Budowa przemyslowych szaf rozdzielczych Budowa przemysłowych szaf rozdzielczych Lucas Nülle GmbH 3/11

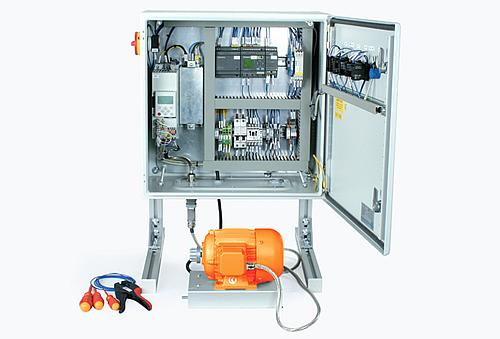

4 EPL 25 Praca projektowa przetwornica czestotliwosci EPL 25 Praca projektowa przetwornica częstotliwości System szkoleniowy przekazuje w sposób zbliżony do praktyki zasady budowy i okablowania podzespołów przemysłowych w szafie rozdzielczej. Umożliwia budowę, parametryzację i testowanie typowych projektów przemysłowych przez zastosowanie przetwornic częstotliwości i małych układów sterowania. Cele dydaktyczne: Przygotowanie i analiza schematu ideowego Zgodna z dyrektywą w sprawie kompatybilności elektromagnetycznej budowa i okablowanie szafy rozdzielczej z podzespołami przemysłowymi Uruchomienie Odbiór zgodnie z DIN EN Pomiar przewodu ochronnego Pomiar izolacji Parametryzacja przetwornicy częstotliwości Programowanie małego układu sterowania LOGO Lucas Nülle GmbH 4/11

5 Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Pos. nazwa produktu Bestell-Nr. Anz. 1 Przemysłowa szafa rozdzielcza z podstawą SE2670-7Y 1 Przemysłowa szafa rozdzielcza, przygotowana do prac projektowych Szafa rozdzielcza 500 x 500 x 300 mm (wys. x szer. x głęb.) Płyta montażowa z ocynkowanej blachy stalowej Wycięcie do montażu pola obsługowego Podstawa z profili do ustawienia optymalnej wysokości roboczej 2 Zestaw materiałów do pracy projektowej "przetwornica częstotliwości" SE2670-5T 1 Zestaw materiałów zawiera wszystkie niezbędne komponenty szafy rozdzielczej do budowy pracy projektowej "przetwornica częstotliwości". Przetwornica częstotliwości ,37 kw Filtr EMC Układ sterowania LOGO! Zasilacz do LOGO 2,5 A Stycznik mocy Wyłącznik bezpieczeństwa Wyłącznik główny Elementy obsługowe i sygnalizacyjne Potencjometr Zaciski okablowania Materiały do opisania Lucas Nülle GmbH 5/11

6 3 Materiały robocze do pracy projektowej "przetwornica częstotliwości" SE2670-5G m przewodu linka, 0,5 mm 2, granat 100 m przewodu linka, 1,5 mm 2, czarny 100 m przewodu linka, 1,5 mm 2, jasnoniebieski 100 m przewodu linka, 2,5 mm ² zielony / żółty 10 m ekranowanego przewodu silnikowego 10 m ekranowanego przewodu sterującego Zestaw tulejek 4 Silnik asynchroniczny prądu trójfazowego 0,37 kw z przyłączem przemysłowym 230/400 V SE2673-1L 1 Silnik ma typowe, przemysłowe wykonanie i jest zamontowany na ramie podstawy z tłumieniem drgań Specjalne sprzęgło umożliwia połączenie silnika z systemem kontrolnym maszyny bez użycia narzędzi i bez luzów. Napięcie znamionowe: 400/230 V, 50 Hz Prąd znamionowy: 1,05/1,8 A Znamionowa prędkość obrotowa: 1360 min -1 Moc znamionowa: 0,37 kw cos phi: 0,8 Wymiary: 340 x 210 x 210mm (wys. x szer. x głęb.) Masa: 9 kg 5 Kabel przyłączeniowy USB do modułu LOGO SO3213-5E 1 Kabel połączeniowy między komputerem PC (USB) a modułem LOGO do bezpośredniej komunikacji. Długość: 2 m Lucas Nülle GmbH 6/11

7 Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 6 Podręcznik EPL 25 Praca projektowa 'przetwornica częstotliwości' SH5002-3U 1 Wysokiej jakości, oprawiony i kolorowy podręcznik dla nauczyciela ze stabilnym grzbietem i rozwiązaniami. Płyta CD z dodatkowym podręcznikiem dla ucznia z arkuszami zadań i arkuszami roboczymi. Wykonanie: Teoretyczne podstawy wiedzy Kolorowe rysunki CAD konstrukcji doświadczalnych i układów połączeń Arkusze z zadaniami i arkusze robocze Druk na wysokiej jakości papierze do druku barwnego, 100 g/m², okładka z błyszczącego papieru 210 g/m² Treści dydaktyczne: Przygotowanie i analiza schematu Zgodna z dyrektywą w sprawie kompatybilności elektromagnetycznej budowa i okablowanie szafy rozdzielczej z podzespołami przemysłowymi Uruchomienie Odbiór zgodnie z DIN EN Pomiar przewodu ochronnego Pomiar izolacji Parametryzacja przetwornicy częstotliwości Programowanie małego układu sterowania "LOGO!" Lucas Nülle GmbH 7/11

8 Przyrzady pomiarowe: Przyrządy pomiarowe: Pos. nazwa produktu Bestell-Nr. Anz. 7 Miernik izolacji Insu 10 LM Analogowo-cyfrowy miernik rezystancji izolacji i rezystancji skrośnej jest stosowany do wszystkich pomiarów izolacji w urządzeniach i instalacjach elektrycznych, jak np. urządzenia AGD, kable, silniki, transformatory itd. zakres pomiarowy rezystancji izolacji od 10 kω do 999 MΩ. napięcia pomiarowe do wyboru 50 V/100 V/250 V/500 V/1000 V pomiar rezystancji od 0,01 Ω do 99,9 Ω pomiar napięcia od >25 V do 600 V AC/DC Instalacja pod napięciem monitorowanie >25 V przy każdej z wybranych funkcji automatyczne rozładowanie układów kondensatorowych po testach zapis wartości minimalnych / maksymalnych pamięć wartości pomiarowych ostatnich 50 pomiarów regulowane monitorowanie wartości granicznych (sprawne / niesprawne) w zakresie megaomowym ustawiany czas pomiaru rezystancji izolacji od 10 s do 5 min. pomiar rezystancji skrośnej z programowalną wartością graniczną rezystancji skrośnej i sygnałem akustycznym funkcja zegara-stopera sygnalizacja przepalonego bezpiecznika samoczynne wyłączenie zakres dostawy: zestaw kabli pomiarowych, zestaw zacisków, zestaw baterii 6 X 1,5 V, IEC LR6; gumowe etui ochronne Lucas Nülle GmbH 8/11

9 8 Cyfrowy miernik uniwersalny Multi 13S LM Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr kategoria pomiarowa CATII V podłączenie do systemu UniTrain za pomocą interfejsu podczerwieni (IrDa) zakresy pomiarowe napięcia i prądu: 30 mv V DC, 3 V V AC; 3 ma - 16 A DC; 30 ma - 10 A AC zakresy pomiarowe rezystancji: 30 Ω 30 MΩ zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 test ciągłości przewodów i test diod automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V wyświetlacz z paskiem graficznym i podświetleniem tła zakres dostawy: gumowe etui, kable pomiarowe, zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji Lucas Nülle GmbH 9/11

10 Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 9 Zestaw narzędzi elektrotechnicznych I SE2670-4A 1 Skład zestawu: 1 lutownica ERSA TC 70, 230 V 1 stojak do odkładania A 05 1 kombinerki 160 mm izolowane 1 szczypce do przecinania 160 mm izolowane 1 szczypce płaskie 160 mm izolowane 1 szczypce okrągłe 145 mm izolowane 1 szczypce telefoniczne 200 mm izolowane 1 szczypce do usuwania izolacji izolowane 1 wkrętak 75x3,5 mm 1 wkrętak 150x5 mm 1 wkrętak 100x6 mm 1 wkrętak krzyżowy rozm. 1 1 wkrętak krzyżowy rozm. 2 1 tester napięcia VDE 1 taśma miernicza 2 m 1 nóż do kabli 1 nóż do usuwania izolacji Masa: 4,2 kg Lucas Nülle GmbH 10/11

11 10 Mobilny stół laboratoryjny z listwą zasilającą, SybaPro, 1250 x 700 x 760 mm ST7200-3D 1 Mobilny stolik podręczny z profili aluminiowych został skonstruowany specjalnie z myślą o umieszczeniu na nim przenośnych systemów dydaktycznych. Może być wyposażony w dodatkowe elementy (np. uchwyt do monitora, uchwyt do komputera, przedłużenia z profili aluminiowych). Może więc być dostosowany bardzo szybko i łatwo do stacjonarnych stanowisk doświadczalnych. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Profil aluminiowy z wbudowanymi rowkami do mocowania różnych elementów (np. uchwyty do komputerów, przedłużenia z profili aluminiowych) 4 skrętne podwójne rolki, z tego 2 z hamulcem Płyta stołu 1210 x 25 x 700 mm (szer. x wys. x głęb.) Płyty z wielowarstwowej płyty wiórowej z drobnych wiórów o dużej gęstości zgodnej z DIN EN 438-1; kolor jasnoszary, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL 7047 Okładzina i obrzeże nie zawierają PCW. Zamontowana pod spodem stołu, odłączana listwa z 5 gniazdami Płyta stołu na wysokości 750 mm Lucas Nülle GmbH 11/11
