1 Table of Contents Table of Contents Energetyka elektryczna Smart Grid inteligentne sieci energetyczne W uzupełnieniu do ESG 1 EDC1 Przesył prądu stałego wysokiego napięcia (HVDC) Lucas Nülle GmbH 1/19

2 Energetyka elektryczna Training systems on the generation, distribution and management of electrical energy: Power engineering training system, distribution training system Energy generation training system, renewable energy generation training system Transformer training system, high-voltage transmission lines training system, protective systems training system Energy management training system, smart grid training systems The Lucas-Nülle training systems have been designed in anticipation of the newest developments: Smart measuring instruments provided with various communication interfaces (e.g. LAN, RS485, USB) and control elements SCADA Power Engineering Lab software for the intelligent control and evaluation of "smart grids" using Soft PLC SCADA software designed for educational purposes Permits investigation of dynamically alternating loads and power generation inside the laboratory Intelligent energy management Modular integration of renewable energies into a smart grid using protective engineering Wind power plant with doubly-fed asynchronous generator (DFIG) and synchronisation to the grid Interactive multimedia training course Training systems on the generation, distribution and management of electrical energy: Power engineering trainer, distribution trainer Energy generation trainer, renewable energy generation trainer Transformer trainer, high-voltage transmission lines trainer, protective systems trainer Energy management trainer, smart grid trainers The Lucas-Nülle training systems have been designed in anticipation of the newest developments: Smart measuring instruments which avail of various communication interfaces (e.g. LAN, RS485, USB) and control elements SCADA Power Engineering Lab software for the intelligent control and evaluation of the "Smart Grid" with soft plc Didactically designed SCADA software Permits investigation of dynamically alternating loads and power generation inside the laboratory Intelligent energy management Modular integration of renewable energies into the smart grid using protective engineering Wind power plant with doubly-fed asynchronous generator (DFIG) with mains sychronisation Interactive multimedia training course Smart Grid inteligentne sieci energetyczne Lucas Nülle GmbH 2/19

3 Lucas Nülle GmbH 3/19

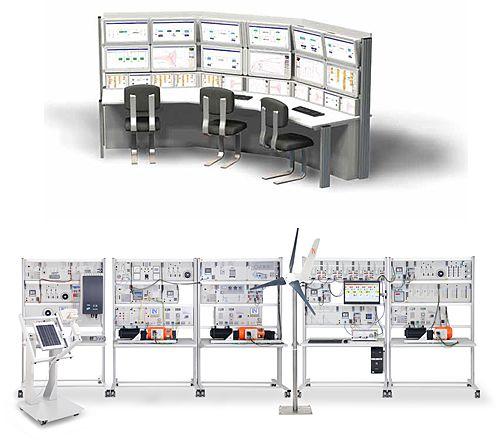

4 Smart Grid inteligentne sieci energetyczne W przyszłości nowe technologie lepiej wyposażą sieci energetyczne na potrzeby przyszłych wyzwań. Bardziej elastyczne zarządzanie siecią sprawi, że rosnący udział odnawialnych źródeł energii stanie się kompatybilny z konwencjonalną infrastrukturą, kojarzoną z elektrowniami. Różnorodność i liczba tych zdecentralizowanych źródeł energii wymaga rewizji podejścia do zarządzania sieciami energetycznymi przejścia na tzw. "sieci inteligentne": usprawnienie koordynacji wymagań w stosunku do energii i produkcji energii Wykorzystanie nowoczesnych technologii IT, takich jak Internet, czujniki, systemy sterowania i urządzenia do transmisji bezprzewodowej. "Inteligentne pomiary" cyfrowe mierniki prądu mierzą pobór prądu tam, gdzie konsumenci są podłączeni do sieci. Przesunięcie poboru gospodarstw domowych na inne okresy, niż szczyty obciążenia. Uruchomienie elastycznych aplikacji, takich jak uruchamianie zmywarek do naczyń poza godzinami szczytu i dostawca energii jako dostawca usług. Systemy szkoleniowe Lucas-Nülle zostały zaprojektowane z wyprzedającym uwzględnieniem tych tendencji: Inteligentne instrumenty pomiarowe z różnymi interfejsami komunikacyjnymi (np. LAN, RS485, USB) i elementami sterowania. Oprogramowanie SCADA Power Engineering Lab do inteligentnego sterowania i analizy inteligentnych sieci za pomocą komputera PC. Oprogramowanie SCADA zaprojektowane do celów dydaktycznych Umożliwia badanie dynamicznie zmieniających się obciążeń i generowanie mocy w obrębie laboratorium. Inteligentne zarządzanie energią. Modułowa integracja energii odnawialnej z inteligentną siecią za pomocą inżynierii ochronnej. Elektrownia wiatrowa z generatorem asynchronicznym podwójnie zasilanym (DFIG) z synchronizacją z siecią. Interaktywny multimedialny kurs szkoleniowy. Systemy szkoleniowe w zakresie produkcji, dystrybucji, ochrony energii elektrycznej oraz zarządzania nią: Zarządzanie energią, system szkoleniowy w zakresie inteligentnych sieci energetycznych Produkcja energii, produkcja energii odnawialnej Linie przesyłowe wysokiego napięcia, systemy ochronne Training system on the generation, transmission, distribution, protection and management of electrical energy: Energy management, smart grid training system Energy generation, regenerative energy generation High-voltage transmission lines, protective systems Lucas Nülle GmbH 4/19

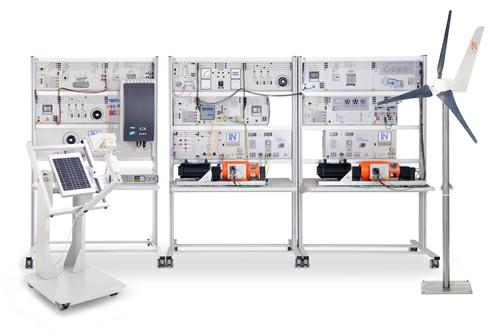

5 W uzupełnieniu do ESG 1 W uzupełnieniu do ESG 1 Następujące wyposażenie z zakresu wytwarzania energii może być wykorzystane opcjonalnie indywidualnie lub w kombinacji i uzupełniająco do wyposażenia "ESG 1 Sieci inteligentne". W takim układzie jest możliwość wykonania rozbudowanych doświadczeń w celu zbadania inteligentnych sieci. Lucas Nülle GmbH 5/19

6 EDC1 Przesył prądu stałego wysokiego napięcia (HVDC) EDC1 Przesył prądu stałego wysokiego napięcia (HVDC) Zrównoważone przesyłanie energii w wydajnych i niezawodnych sieciach w przyszłości Przesył prądu DC wysokiego napięcia jest metodą przesyłania energii elektrycznej w postaci wysokiego napięcia DC. Ta technika jest przeznaczona dużych ilości energii na duże odległości, gdyż powyżej pewnych odległości HVDC powstają mniejsze straty ogólne, niż w przypadku konwencjonalnego przesyłu trójfazowego prądu przemiennego, mimo zwiększonych strat na przetwornikach. Przesył prądu DC wysokiego napięcia jest często wykorzystywany do przesyłu energii na porównywalnie krótkie odległości, a także gdy linia przesyłowa została zaprojektowana z wysokim stopniem reaktancji pojemnościowej. Ma to miejsce w przypadku kabli podmorskich, ale także w przypadku kabli podziemnych. Jeszcze inne zastosowanie to pośrednie sprzęgi między sieciami, które umożliwiają bezpośrednią wymianę energii elektrycznej między trójfazowymi sieciami energetycznymi. Cele szkolenia: Sterowanie pośrednimi obwodami napięcia Dostarczenie mocy biernej, ale bez wpływu na przepływ energii czynnej (STATCOM) Ręczna i automatyczna synchronizacja z siecią Kontrola mocy biernej HVDC z modyfikacją przepływu mocy Indywidualna kontrola mocy biernej w obu stacjach przetworników Obserwacja strat przy różnych długościach linii HVDC Budowa sieci energetycznej HVDC z odbiornikami pasywnymi Lucas Nülle GmbH 6/19

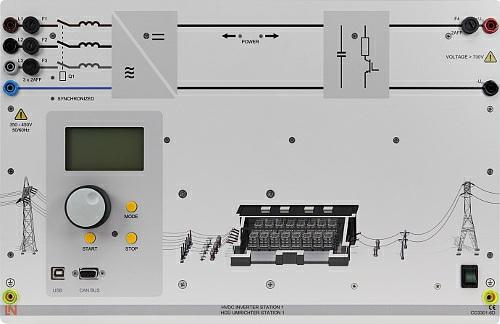

7 Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Pos. nazwa produktu Bestell-Nr. Anz. 1 HGÜ Stacja falownika 1 CO3301-6D 1 HGÜ Stacja falownika 1 Linia wysokiego napięcia DC (HVDC) składa się zasadniczo ze stacji przetwornika, który przekształca napięcie AC z konwencjonalnej sieci elektrycznej na napięcie DC, linii transmisyjnej i kolejnej stacji przetwornika na drugim końcu linii, który przekształca napięcie DC z powrotem na napięcie AC. Umożliwia to przesył energii w obu kierunkach. Aby system działał, zawsze muszą być dwie stacje przetworników. Przetwornik HVDC stacji 1 ma następujące funkcje: Tryby pracy: Kontrola mocy czynnej w obu kierunkach Tryb STATCOM Integracja generatorów synchronicznych, turbin wiatrowych i różnych obciążeń Sprzężenie z siecią energetyczną przy różnych częstotliwościach Obsługa fault ride-through Generowanie napięcia AC z minimalnymi harmonicznymi Autonomiczna kontrola mocy czynnej i biernej, częstotliwości, napięcia Przesyłanie do 1 kw mocy czynnej Dostarczenie do 1 kvar mocy biernej Obwód łącza DC z regulacją do 750 V DC Wbudowany łącznik mocy do łączenia się z siecią Port USB Wbudowany przerywacz stykowy hamulca Napięcie zasilania: 3 x 400 V, Hz Wymiary: 297 x 460 x 210 mm (W x G x S) Lucas Nülle GmbH 7/19

8 2 HGÜ Stacja falownika 2 CO3301-6E 1 HGÜ Stacja falownika 2 Linia wysokiego napięcia DC (HVDC) składa się zasadniczo ze stacji przetwornika, który przekształca napięcie AC z konwencjonalnej sieci elektrycznej na napięcie DC, linii transmisyjnej i kolejnej stacji przetwornika na drugim końcu linii, który przekształca napięcie DC z powrotem na napięcie AC. Umożliwia to przesył energii w obu kierunkach. Aby system działał, zawsze muszą być dwie stacje przetworników. Przetwornik HVDC stacji 2 ma następujące funkcje: Tryby pracy: Kontrola mocy czynnej w obu kierunkach Tryb STATCOM Integracja generatorów synchronicznych, turbin wiatrowych i różnych obciążeń Sprzężenie z siecią energetyczną przy różnych częstotliwościach Obsługa fault ride-through Generowanie napięcia AC z minimalnymi harmonicznymi Autonomiczna kontrola mocy czynnej i biernej, częstotliwości, napięcia Przesyłanie do 1 kw mocy czynnej Dostarczenie do 1 kvar mocy biernej Obwód łącza DC z regulacją do 750 V DC Wbudowany łącznik mocy do łączenia się z siecią Port USB Wbudowany przerywacz stykowy hamulca Napięcie zasilania: 3 x 400 V, Hz Wymiary: 297 x 460 x 210 mm (W x G x S) 3 Odwzorowanie linii przesyłowej mocy HGÜ 300 km CO3301-6F 2 Odwzorowanie linii przesyłowej mocy HGÜ 300 km Symulacja linii przesyłowej wysokiej napięcia DC ze współczynnikiem skali 1/1000 dla prądu i napięcia Długość linii transmisyjnej: 300km / 196,4 mili Rezystancja na fazę: 7,2 oma Indukcyjność na fazę: 230 mh Maks. pobór mocy: 1 kw Napięcie: 700 V DV Prąd: 2 A Wejścia / wyjścia: bezpieczne gniazda 4 mm Wymiary: 297 x 228 x 125 mm (W x G x S) Lucas Nülle GmbH 8/19

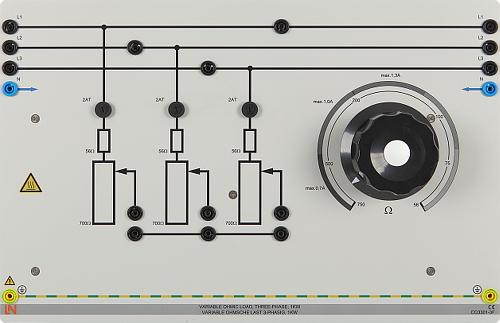

9 4 Zmienne obciążenie omowe, 3-fazowe, 1 kw CO3301-3F 1 Trzy synchronicznie regulowane rezystory ze skalą 100% - 0%, każdy z bezpiecznikiem w suwakowym styku. Do obwodów równoległych, szeregowych, układów gwiazda i trójkąt Rezystancja: 3 x 750 Ω Prąd: 3 x 2 A Wejścia / wyjścia: bezpieczne gniazda 4 mm Wymiary: 297 x 456 x 125 mm (wys. x szer. x głęb.) Masa: 8 kg Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 5 Interactive Lab Assistant: High Voltage DC Transmission (HVDC) SO2800-3K 1 Instrukcje doświadczeń są przedstawione w postaci kursu interaktywnego Lab Assistant. Ten kurs multimedialny wprowadza krok po kroku w świat nowoczesnych systemów fotowoltaicznych. Podstawowe zasady fizyczne są przekazywane za pomocą łatwych do zrozumienia animacji. Interaktywny Lab Assistant razem z wirtualnymi instrumentami tworzy wygodne środowisko doświadczalne. Funkcje specjalne: Interaktywne modele doświadczalne Wartości pomiarowe i wykresy można zapisać w instrukcjach doświadczeń za pomocą funkcji przeciągnij i upuść Wirtualne instrumenty można uruchomić bezpośrednio z poziomu instrukcji doświadczenia Pytania z odpowiedziami i logika do oceny dla kontroli stanu wiedzy Możliwość wydruku dokumentów instrukcji doświadczeń wraz z rozwiązaniami Płyta CD z przeglądarką Labsoft, oprogramowanie kursu i wirtualne instrumenty Lucas Nülle GmbH 9/19

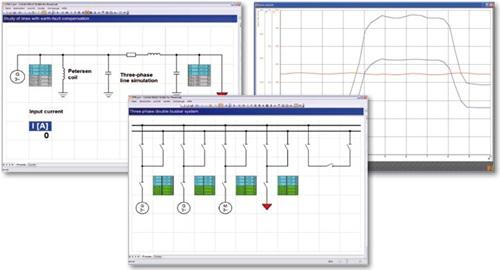

10 Oprogramowanie: Pos. nazwa produktu Bestell-Nr. Anz. 6 Oprogramowanie SCADA Viewer SO4001-3H 1 Przeglądarka SCADA to oprogramowanie do sterowania i monitorowania instalacji elektrotechnicznych. Za jej pomocą można przedstawić w czasie rzeczywistym wszystkie wartości pomiarowe i stany urządzeń pomiarowych, znajdujących sie w systemie. Ważne parametry i sygnały można kontrolować za pomocą przeglądarki. Wartości pomiarowe i stany urządzeń można wybierać, rejestrować, przedstawiać w czasie, interpretować i eksportować. Projekty elektrotechniczne, przedstawione za pomocą przeglądarki SCADA, są nie tylko przezroczyste, ale i czytelne. Funkcje oprogramowania: Wyświetlanie wartości pomiarowych i stanów w czasie rzeczywistym Zapis wykresów wartości pomiarowych w czasie Przetwarzanie, analiza i eksport wykresów Przeglądarka SCADA zawiera ponad 20 predefiniowanych projektów Można je rozszerzyć o dowolną liczbę indywidualnych projektów, utworzonych za pomocą SCADA Designer Zasilanie elektryczne: Pos. nazwa produktu Bestell-Nr. Anz. 7 Zasilacz regulowany 3-fazowy, V/2 A CO3301-3Z 1 Regulowany, trójfazowy zasilacz sieciowy /450 V do bezstopniowego zasilania prądem trójfazowym Przyłącze sieciowe: 230/400 V, 50/60 Hz Napięcie wyjściowe: 3 x V, 50/60 Hz regulowane za pomocą 3-fazowych transformatorów regulacyjnych Wyjście DC V Prąd wyjściowy: 2,0 A Bezpieczne gniazda 4 mm (L1, L2, L3, N, PE, L-, L+) 1 woltomierz V (przyrząd z ruchomą kotwicą) 1 amperomierz A (przyrząd z ruchomą kotwicą) 3 kontrolki fazy 1 przełącznik wyboru punktu pomiaru L1-N, L2-N, L3-N, L1- L2, L1-L3, L2-L3 1 przełącznik wyboru punktu pomiaru I1, I2, I3 Zabezpieczenie: 3 bezpieczniki termo-magnetyczne Wymiary: 3 HU/72 PU Masa: 10 kg Lucas Nülle GmbH 10/19

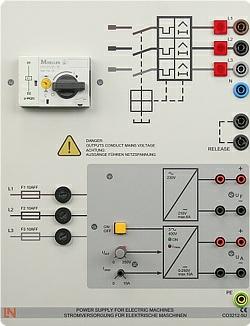

11 8 Zasilanie maszyn elektrycznych CO3212-5U 1 Zasilacz sieciowy do maszyn prądu stałego, zmiennego i trójfazowego oraz do wzbudzania maszyn synchronicznych. Zasilacz jest dostosowany specjalnie do użytkowania z maszynami elektrycznymi. Wyjścia: prąd trójfazowy L1, L2, L3, N do gniazd izolowanych 4 mm Prąd stały: regulowane napięcie V DC, stabilizowane i zabezpieczone elektronicznie przed przeciążeniem i zwarciem Prąd wyjściowy: A (regulowane ograniczanie wartości prądu) drugie napięcie stałe 210 V DC, 6 A, bez regulacji Urządzenia zabezpieczające: wyłącznik ochronny silnika z regulacją w zakresie 6, A wyzwalacz podnapięciowy wyłącznik bezpieczeństwa Podłączenie do sieci elektrycznej: 3 x 230/400 V, 50 Hz, kabel o dł. 1,8 m z wtykiem CEE Wymiary: 297 x 228 x 140mm (wys. x szer. x głęb.) Masa: 3 kg 9 Listwa z 6 gniazdami ST8010-4J 1 Z podświetlanym, 2-biegunowym przełącznikiem 5 gniazd z uziemieniem, zgodnych z DIN49440, 250 V~, 16 A Przewód zasilający 1,5 m Wymiary: 380 x 75 x 60mm (dł. x szer. x wys.) Przyrzady pomiarowe: Przyrządy pomiarowe: Lucas Nülle GmbH 11/19

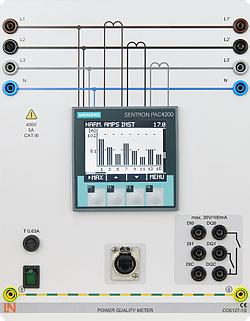

12 Pos. nazwa produktu Bestell-Nr. Anz fazowy miernik jakości mocy z wyświetlaczem i pamięcią długookresową CO5127-1S 1 3-fazowy miernik umożliwia pomiar i wyświetlanie ważnych parametrów mocy w sieci. Możliwe sa pomiary 1-, 2- i 3-fazowe. Wyświetlanie i działanie odbywa sie na bazie nawigacji w menu na wyświetlaczu LC lub w zintegrowanym interfejsie ethernetowym. Opcjonalne oprogramowanie SCADA umożliwia wyświetlanie wszystkich wartości pomiarowych oraz realizację i analizę inteligentnych sieci (Smart Grid). Inteligentny miernik działa jako cyfrowy miernik prądu i mierzy w punktach krańcowych sieci pobór prądu; w zależności od stanu może włączać i wyłączać odbiorniki. 3-fazowy pomiar prądu i napięcia 3 x 400 V / 5 A Pomiar napięcia faz, napięć międzyfazowych, prądów Określenie mocy pozornej, czynnej i biernej Określenie pracy pozornej, czynnej i biernej Określenie częstotliwości i współczynnika zniekształceń prądu i napięcia Określenie głównych harmonicznych sieci i prądu w przewodzie neutralnym Pomiar impulsów Określenie wartości szczytowej i średniej Dziennik zdarzeń Zegar czasu rzeczywistego Duży, kontrastowy wyświetlacz graficzny z podświetleniem tła Wyświetlanie w tabelach, na wykresach i wykresach wektorowych 2 cyfrowe wejścia i wyjścia do swobodnej konfiguracji łącznie z funkcjami Interfejs sieci Ethernet Nawigacja w menu w językach: niemiecki, angielski, francuski, hiszpański, włoski, portugalski, turecki, chiński, rosyjski, polski Demonstracyjny instrument pomiarowy do pracy w sieci Maksymalne wartości pomiarowe: Napięcie L-L: 690 V Prąd: 5 A Dokładność pomiaru: Napięcia 0,2% Prądy 0,2% Moc pozorna 0,5% Moc czynna 0,2% Moc bierna 1% Energia czynna klasa 0,2 Energia bierna klasa 2 Napięcie robocze: 110 V-230 V, 50/60 Hz Wymiary: 297 x 228 x 140 mm (wys. x szer. x głęb.) Masa: 2 kg Lucas Nülle GmbH 12/19

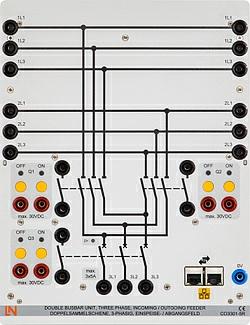

13 Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 11 Double busbar unit, three-phase, incoming / outgoing feeder CO3301-5R 1 Panel zawiera dwie szyny do operacji na liniach równoległych. Szyny mają dwa pola wyjściowe, które można łączyć lub rozłączać za pomocą odłączników. Moduł przełącznika mocy łączy z obciążeniem lub źródłem zasilania Elementy przełączające: 2 x odłączniki, ze zdalnym mechanizmem przełączania i stykiem pomocniczym 1 x przełączniki dużej mocy 10 A ze zdalnym mechanizmem przełączania i stykiem pomocniczym Sterowane przyciskami, wejście sterujące lub złącze RS485 Wskaźniki: lampka statusu dla przełącznika mocy Wejścia / wyjścia: bezpieczne gniazda 4 mm Napięcie sterujące: 24 V Wymiary: 297 x 228 x 50 mm (wys. x szer. x głęb.) Masa: 2 kg 12 Bezpieczna złączka z wtykiem 4 mm czarna, 1000 V / 32 A CAT II SO5126-3R 30 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: czarny 13 Bezpieczna złączka z wtykiem 4 mm niebieska, 1000 V / 32 A CAT II SO5126-3V 5 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: niebieski Lucas Nülle GmbH 13/19

14 14 Bezpieczna złączka z wtykiem 4 mm czerwona, 1000 V / 32 A CAT II SO5126-3U 5 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: czerwony 15 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II SO5126-3W 8 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II Obie strony z ochroną przed dotykiem (bezpieczne wtyki + bezpieczne gniazda), odległość 19 mm Oporność przejścia maks. 6 mω Dane znamionowe: 1000 V/32 A CAT II Kolor: zielony/żółty Lucas Nülle GmbH 14/19

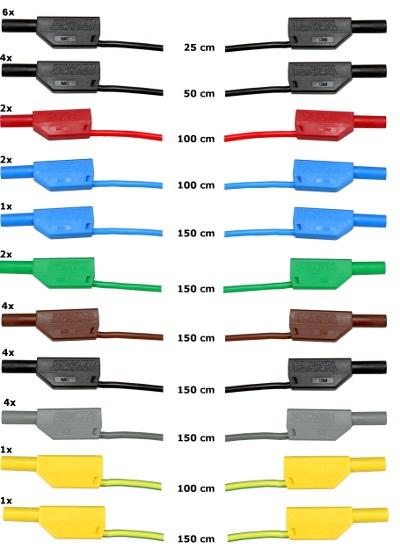

15 16 Zestaw izolowanych przewodów pomiarowych 4 mm (31 szt.) SO5148-1L 1 Zestaw przewodów pomiarowych z wtykami lamelowymi 4 mm z możliwością łączenia ze sobą, z bardzo elastycznego, podwójnie izolowanego przewodu. Skład zestawu: 6 x 25 cm, czarny 4 x 50 cm, czarny 2 x 100 cm, niebieski 2 x 100 cm, czerwony 1 x 100 cm, żółto/zielony 1 x 150 cm, niebieski 1 x 150 m, żółto/zielony 2 x 150 cm, zielony 4 x 150 cm, brązowy 4 x 150 cm, czarny 4 x 150 cm, szary Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionow e: 600V CAT II, 32 A Lucas Nülle GmbH 15/19

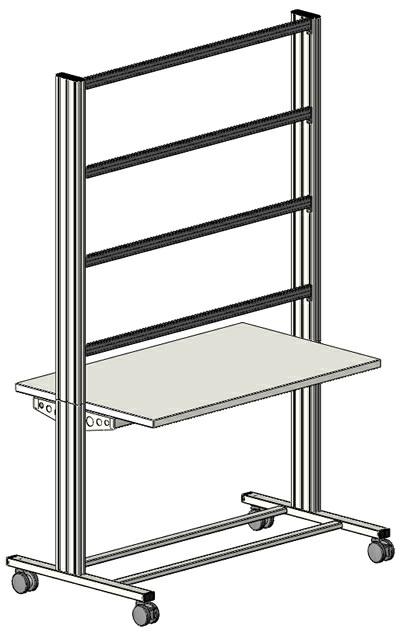

16 17 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Podstawa: Wymiary: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) Lucas Nülle GmbH 16/19

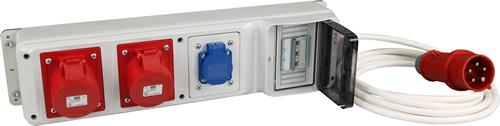

17 18 Zasilacz elektryczny do stanowisk doświadczalnych ST8008-8M 1 Zasilacz elektryczny do stanowisk doświadczalnych Panel dystrybucyjny 400 V CEE z automatycznymi bezpiecznikami do zamocowania na profilach wózków doświadczalnych lub bezpośrednio na blacie stołu 2 gniazda CEE (400 V, 16 A, 5-biegunowe) z klapką ochronną 1 gniazdo z uziemieniem (230 V) z klapką ochronną Bezpiecznik: 1 x 3-biegunowy bezpiecznik, typu B, 16 A Przyłącze elektryczne: 3 x 230/400 V, 50/60 Hz przez wtyk CEE, przewód o dł. 4 m Wymiary: 530 x 130 x 110 mm (W x G x S) Masa: 3 kg 19 Wall or aluminium-profile mounting cable storage for 48 cables ST8003-8E 1 Mieści ok. 48 bezpiecznych przewodów pomiarowych. Nadaje się do montażu na ścianie lub na profilu aluminiowym. 20 Uchwyt PC do stanowiska doświadczalnego SybaPro, z regulacją wysokości i szerokości ST7200-5A 1 Uchwyt PC do stołów laboratoryjnych z serii SybaPRO, z perforowanej blachy stalowej o grubości 1,5 mm, do montażu na profilu aluminiowym. Zmienna wysokość montażu Regulowana szerokość ( mm) Montaż po prawej lub po lewej stronie W zestawie materiały montażowe (4 śruby, 4 wpusty przesuwane) Odporna na kwasy powłoka z żywicy epoksydowej nanoszonej proszkowo o grubości ok. 80 µm, kolor RAL 7047 Lucas Nülle GmbH 17/19

18 21 Uchwyt do płaskiego monitora ze składanym ramieniem, nośność do 15 kg, do zamocowania na profilu aluminiowym, VESA 75/100 ST8010-4T 1 Uchwyt do płaskiego monitora ze składanym ramieniem, nośność do 15 kg, do zamocowania na profilu aluminiowym, VESA 75/100 Uchwyt do monitora z funkcją pivot, do zamocowania na profilu aluminiowym mebli systemu SybaPro. Umożliwia ustawienie monitora w optymalnej pozycji tak, by praca i doświadczenia nie były męczące. Ramię z funkcją pivot z dwuczęściowym złączem Blokada z szybkim mocowaniem na dowolnej wysokości na profilu aluminiowym Mocowanie VESA 7,5 x 7,5 cm W zestawie adapter VESA 75 (7,5 x 7,5) - VESA 100 (10 x 10) 2 klipsy do kabli Odpowiednia nośność 15 kg Monitor TFT można obrócić równolegle do krawędzi stołu Separację można regulować dowolnie w zakresie 105 do 480 mm Dodatkowo w zestawie: zestaw do utrzymania kabli w porządku, do zamocowania wzdłuż profili aluminiowych systemu mebli laboratoryjnych SybaPro Zestaw składa się z następujących elementów: 3 krzyżowe mocowania do kabli do przednich i tylnych rowków profili aluminiowych 3 krzyżowe mocowania do kabli do bocznych rowków profili aluminiowych 12 mocowań do kabli 4 pokrywy do rowków profili aluminiowych, zakrywające kable poprowadzone wewnątrz rowków Lucas Nülle GmbH 18/19

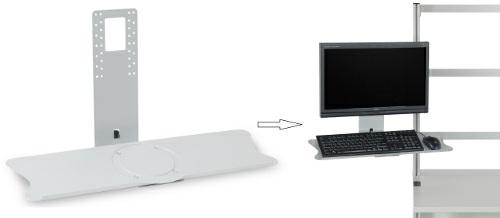

19 22 Adapter do klawiatury jako rozszerzenie mocowania płaskiego monitora ST8010-4G 1 Adapter do klawiatury jako rozszerzenie mocowania płaskiego monitora Adapter do klawiatury do użytku z uchwytem do płaskiego monitora, maks. nośność 10 kg Montowany między monitorem a uchwytem do płaskiego monitora Wysokość regulowana na 3 poziomach za pomocą wielu wywierconych otworów Dwa rzędy otworów montażowych do użytku ze sprzętem zgodnym ze standardami VESA 75 i VESA 100 Półka na klawiaturę nachylona pod kątem ok. 30 dla wygodnej i ergonomicznej pracy Półka na klawiaturę z krawędzią wywiniętą na 11 mm jako zabezpieczenie przed wypadnięciem, uchwyt w zestawie Zaczep do półki na klawiaturę z 2 poziomami głębokości (252/276 mm) Bardzo szeroka półka na klawiaturę (640 mm) może pomieścić także mysz Głębokość półki na klawiaturę 172 mm W zestawie dwa uchwyty do prowadzenia kabli w wiązce Maks. nośność 10 kg Wymiary (W x S x G) 360 x 640 x 276 mm Tego adaptera można używać tylko w połączeniu z uchwytem monitora o nośności 15 kg. 23 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe ST8010-9Y 1 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe Do ochrony urządzeń przed pyłem i wilgocią Jako maskowanie Kolor: ciemnoszary matowy łącznie z drukiem (logo LN, pomarańczowe) Materiał: tkanina poliamidowa z powłoką PU Bardzo odporny na rozdarcie, impregnowany, zmywalny, wodoodporny Lucas Nülle GmbH 19/19
