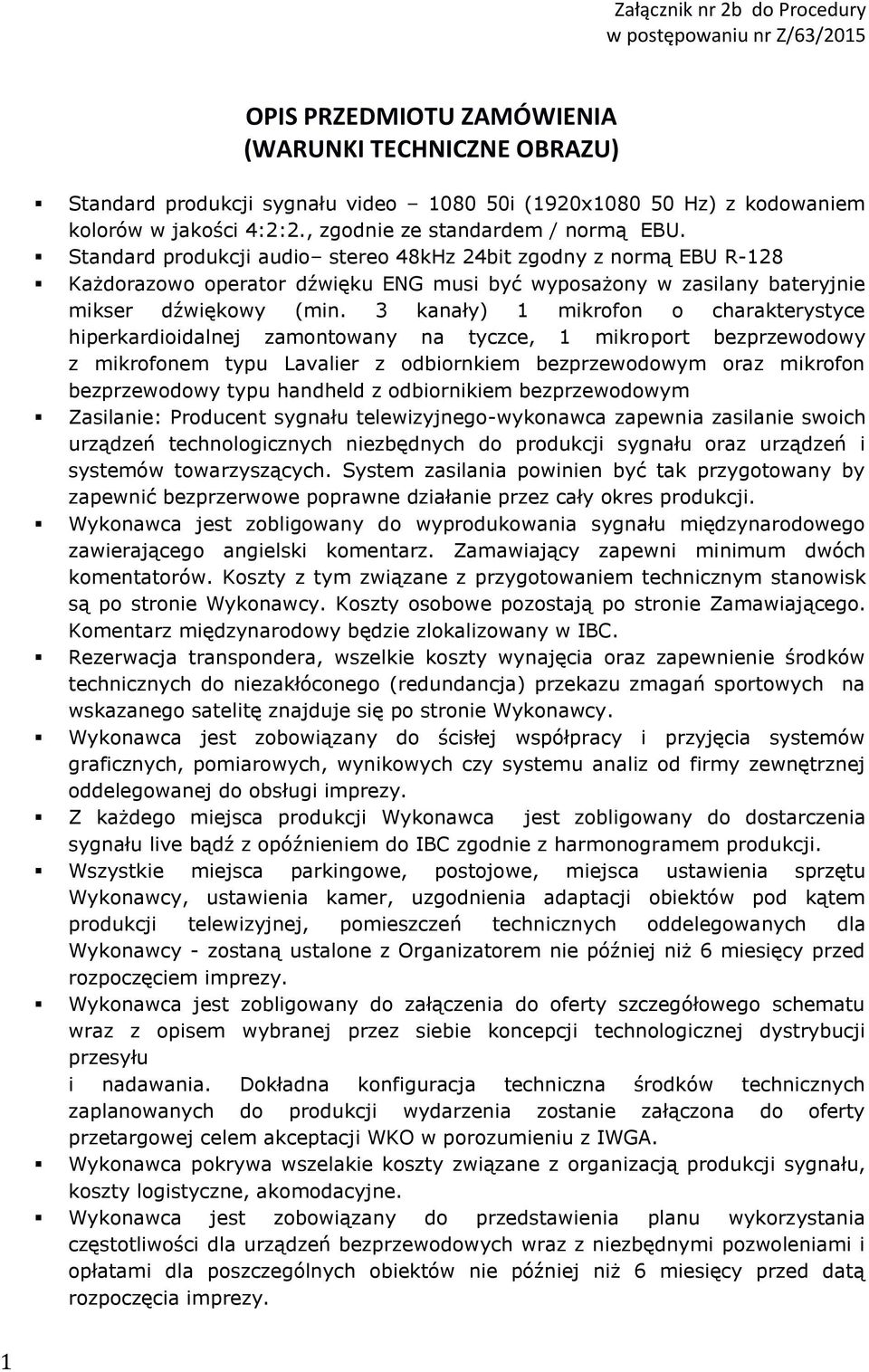

1 Załącznik nr 2b do Procedury w postępowaniu nr Z/63/2015 OPIS PRZEDMIOTU ZAMÓWIENIA (WARUNKI TECHNICZNE OBRAZU) Standard produkcji sygnału video i (1920x Hz) z kodowaniem kolorów w jakości 4:2:2., zgodnie ze standardem / normą EBU. Standard produkcji audio stereo 48kHz 24bit zgodny z normą EBU R-128 Każdorazowo operator dźwięku ENG musi być wyposażony w zasilany bateryjnie mikser dźwiękowy (min. 3 kanały) 1 mikrofon o charakterystyce hiperkardioidalnej zamontowany na tyczce, 1 mikroport bezprzewodowy z mikrofonem typu Lavalier z odbiornkiem bezprzewodowym oraz mikrofon bezprzewodowy typu handheld z odbiornikiem bezprzewodowym Zasilanie: Producent sygnału telewizyjnego-wykonawca zapewnia zasilanie swoich urządzeń technologicznych niezbędnych do produkcji sygnału oraz urządzeń i systemów towarzyszących. System zasilania powinien być tak przygotowany by zapewnić bezprzerwowe poprawne działanie przez cały okres produkcji. Wykonawca jest zobligowany do wyprodukowania sygnału międzynarodowego zawierającego angielski komentarz. Zamawiający zapewni minimum dwóch komentatorów. Koszty z tym związane z przygotowaniem technicznym stanowisk są po stronie Wykonawcy. Koszty osobowe pozostają po stronie Zamawiającego. Komentarz międzynarodowy będzie zlokalizowany w IBC. Rezerwacja transpondera, wszelkie koszty wynajęcia oraz zapewnienie środków technicznych do niezakłóconego (redundancja) przekazu zmagań sportowych na wskazanego satelitę znajduje się po stronie Wykonawcy. Wykonawca jest zobowiązany do ścisłej współpracy i przyjęcia systemów graficznych, pomiarowych, wynikowych czy systemu analiz od firmy zewnętrznej oddelegowanej do obsługi imprezy. Z każdego miejsca produkcji Wykonawca jest zobligowany do dostarczenia sygnału live bądź z opóźnieniem do IBC zgodnie z harmonogramem produkcji. Wszystkie miejsca parkingowe, postojowe, miejsca ustawienia sprzętu Wykonawcy, ustawienia kamer, uzgodnienia adaptacji obiektów pod kątem produkcji telewizyjnej, pomieszczeń technicznych oddelegowanych dla Wykonawcy - zostaną ustalone z Organizatorem nie później niż 6 miesięcy przed rozpoczęciem imprezy. Wykonawca jest zobligowany do załączenia do oferty szczegółowego schematu wraz z opisem wybranej przez siebie koncepcji technologicznej dystrybucji przesyłu i nadawania. Dokładna konfiguracja techniczna środków technicznych zaplanowanych do produkcji wydarzenia zostanie załączona do oferty przetargowej celem akceptacji WKO w porozumieniu z IWGA. Wykonawca pokrywa wszelakie koszty związane z organizacją produkcji sygnału, koszty logistyczne, akomodacyjne. Wykonawca jest zobowiązany do przedstawienia planu wykorzystania częstotliwości dla urządzeń bezprzewodowych wraz z niezbędnymi pozwoleniami i opłatami dla poszczególnych obiektów nie później niż 6 miesięcy przed datą rozpoczęcia imprezy. 1

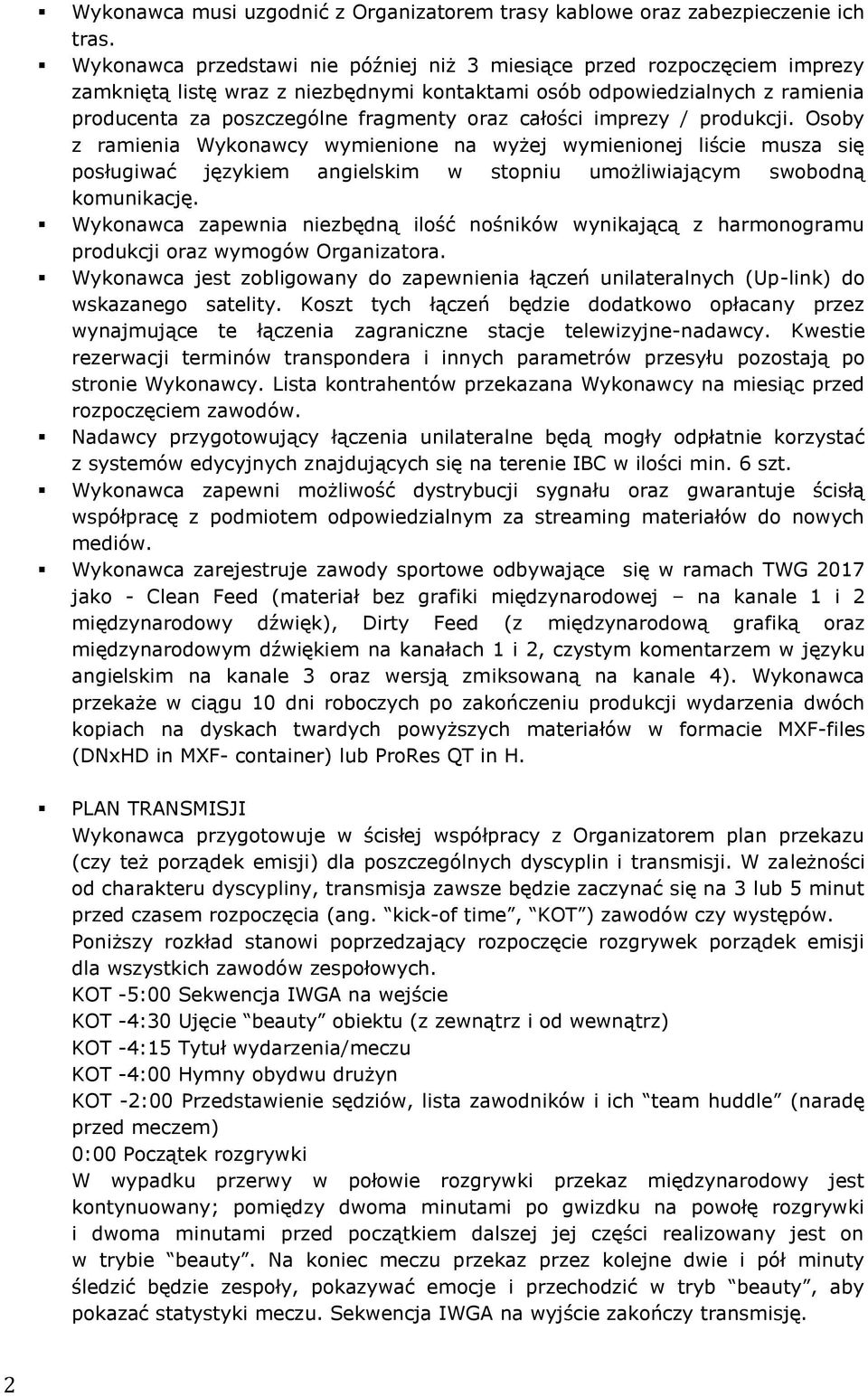

2 Wykonawca musi uzgodnić z Organizatorem trasy kablowe oraz zabezpieczenie ich tras. Wykonawca przedstawi nie później niż 3 miesiące przed rozpoczęciem imprezy zamkniętą listę wraz z niezbędnymi kontaktami osób odpowiedzialnych z ramienia producenta za poszczególne fragmenty oraz całości imprezy / produkcji. Osoby z ramienia Wykonawcy wymienione na wyżej wymienionej liście musza się posługiwać językiem angielskim w stopniu umożliwiającym swobodną komunikację. Wykonawca zapewnia niezbędną ilość nośników wynikającą z harmonogramu produkcji oraz wymogów Organizatora. Wykonawca jest zobligowany do zapewnienia łączeń unilateralnych (Up-link) do wskazanego satelity. Koszt tych łączeń będzie dodatkowo opłacany przez wynajmujące te łączenia zagraniczne stacje telewizyjne-nadawcy. Kwestie rezerwacji terminów transpondera i innych parametrów przesyłu pozostają po stronie Wykonawcy. Lista kontrahentów przekazana Wykonawcy na miesiąc przed rozpoczęciem zawodów. Nadawcy przygotowujący łączenia unilateralne będą mogły odpłatnie korzystać z systemów edycyjnych znajdujących się na terenie IBC w ilości min. 6 szt. Wykonawca zapewni możliwość dystrybucji sygnału oraz gwarantuje ścisłą współpracę z podmiotem odpowiedzialnym za streaming materiałów do nowych mediów. Wykonawca zarejestruje zawody sportowe odbywające się w ramach TWG 2017 jako - Clean Feed (materiał bez grafiki międzynarodowej na kanale 1 i 2 międzynarodowy dźwięk), Dirty Feed (z międzynarodową grafiką oraz międzynarodowym dźwiękiem na kanałach 1 i 2, czystym komentarzem w języku angielskim na kanale 3 oraz wersją zmiksowaną na kanale 4). Wykonawca przekaże w ciągu 10 dni roboczych po zakończeniu produkcji wydarzenia dwóch kopiach na dyskach twardych powyższych materiałów w formacie MXF-files (DNxHD in MXF- container) lub ProRes QT in H. PLAN TRANSMISJI Wykonawca przygotowuje w ścisłej współpracy z Organizatorem plan przekazu (czy też porządek emisji) dla poszczególnych dyscyplin i transmisji. W zależności od charakteru dyscypliny, transmisja zawsze będzie zaczynać się na 3 lub 5 minut przed czasem rozpoczęcia (ang. kick-of time, KOT ) zawodów czy występów. Poniższy rozkład stanowi poprzedzający rozpoczęcie rozgrywek porządek emisji dla wszystkich zawodów zespołowych. KOT -5:00 Sekwencja IWGA na wejście KOT -4:30 Ujęcie beauty obiektu (z zewnątrz i od wewnątrz) KOT -4:15 Tytuł wydarzenia/meczu KOT -4:00 Hymny obydwu drużyn KOT -2:00 Przedstawienie sędziów, lista zawodników i ich team huddle (naradę przed meczem) 0:00 Początek rozgrywki W wypadku przerwy w połowie rozgrywki przekaz międzynarodowy jest kontynuowany; pomiędzy dwoma minutami po gwizdku na powołę rozgrywki i dwoma minutami przed początkiem dalszej jej części realizowany jest on w trybie beauty. Na koniec meczu przekaz przez kolejne dwie i pół minuty śledzić będzie zespoły, pokazywać emocje i przechodzić w tryb beauty, aby pokazać statystyki meczu. Sekwencja IWGA na wyjście zakończy transmisję. 2

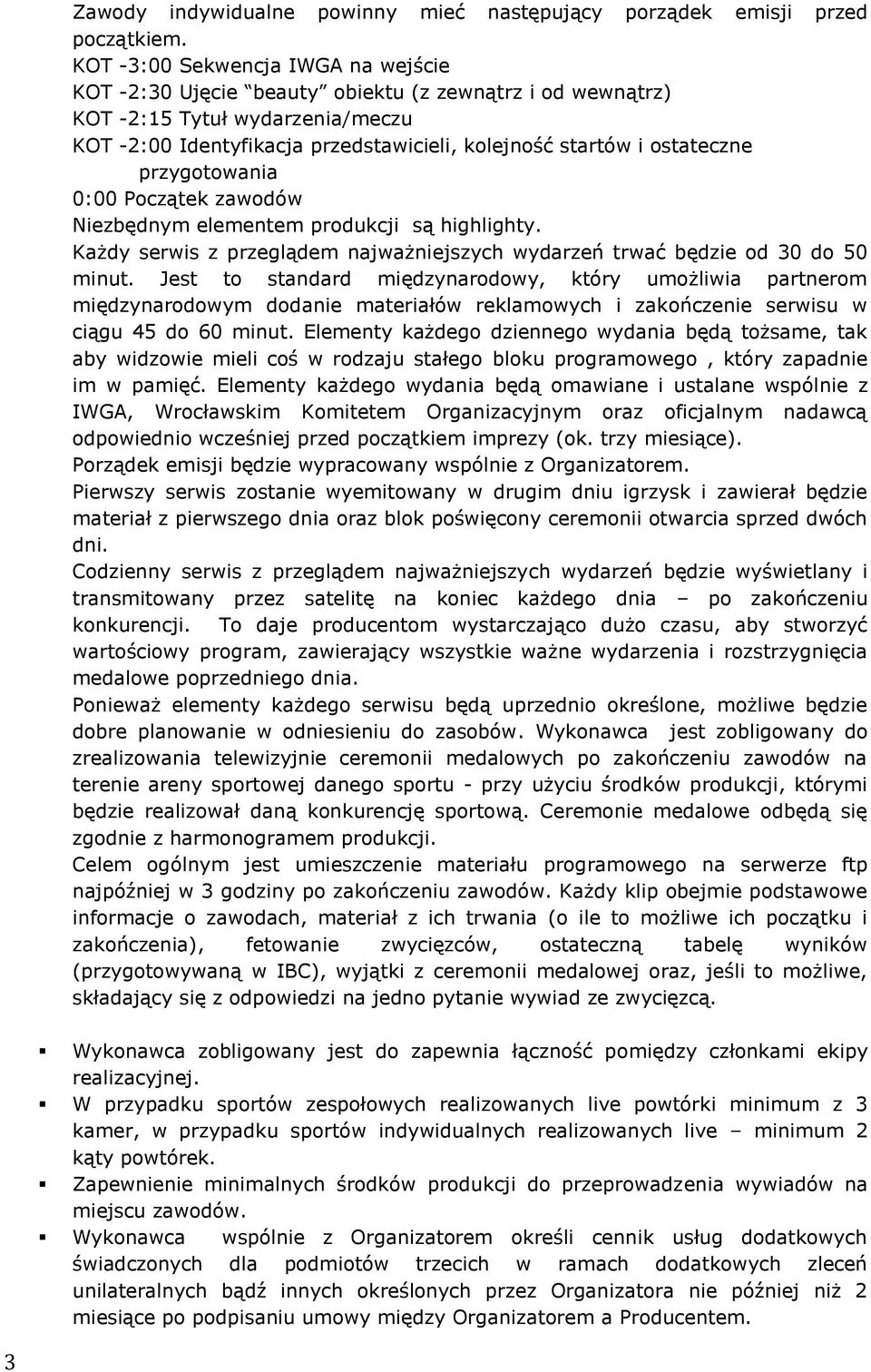

3 Zawody indywidualne powinny mieć następujący porządek emisji przed początkiem. KOT -3:00 Sekwencja IWGA na wejście KOT -2:30 Ujęcie beauty obiektu (z zewnątrz i od wewnątrz) KOT -2:15 Tytuł wydarzenia/meczu KOT -2:00 Identyfikacja przedstawicieli, kolejność startów i ostateczne przygotowania 0:00 Początek zawodów Niezbędnym elementem produkcji są highlighty. Każdy serwis z przeglądem najważniejszych wydarzeń trwać będzie od 30 do 50 minut. Jest to standard międzynarodowy, który umożliwia partnerom międzynarodowym dodanie materiałów reklamowych i zakończenie serwisu w ciągu 45 do 60 minut. Elementy każdego dziennego wydania będą tożsame, tak aby widzowie mieli coś w rodzaju stałego bloku programowego, który zapadnie im w pamięć. Elementy każdego wydania będą omawiane i ustalane wspólnie z IWGA, Wrocławskim Komitetem Organizacyjnym oraz oficjalnym nadawcą odpowiednio wcześniej przed początkiem imprezy (ok. trzy miesiące). Porządek emisji będzie wypracowany wspólnie z Organizatorem. Pierwszy serwis zostanie wyemitowany w drugim dniu igrzysk i zawierał będzie materiał z pierwszego dnia oraz blok poświęcony ceremonii otwarcia sprzed dwóch dni. Codzienny serwis z przeglądem najważniejszych wydarzeń będzie wyświetlany i transmitowany przez satelitę na koniec każdego dnia po zakończeniu konkurencji. To daje producentom wystarczająco dużo czasu, aby stworzyć wartościowy program, zawierający wszystkie ważne wydarzenia i rozstrzygnięcia medalowe poprzedniego dnia. Ponieważ elementy każdego serwisu będą uprzednio określone, możliwe będzie dobre planowanie w odniesieniu do zasobów. Wykonawca jest zobligowany do zrealizowania telewizyjnie ceremonii medalowych po zakończeniu zawodów na terenie areny sportowej danego sportu - przy użyciu środków produkcji, którymi będzie realizował daną konkurencję sportową. Ceremonie medalowe odbędą się zgodnie z harmonogramem produkcji. Celem ogólnym jest umieszczenie materiału programowego na serwerze ftp najpóźniej w 3 godziny po zakończeniu zawodów. Każdy klip obejmie podstawowe informacje o zawodach, materiał z ich trwania (o ile to możliwe ich początku i zakończenia), fetowanie zwycięzców, ostateczną tabelę wyników (przygotowywaną w IBC), wyjątki z ceremonii medalowej oraz, jeśli to możliwe, składający się z odpowiedzi na jedno pytanie wywiad ze zwycięzcą. Wykonawca zobligowany jest do zapewnia łączność pomiędzy członkami ekipy realizacyjnej. W przypadku sportów zespołowych realizowanych live powtórki minimum z 3 kamer, w przypadku sportów indywidualnych realizowanych live minimum 2 kąty powtórek. Zapewnienie minimalnych środków produkcji do przeprowadzenia wywiadów na miejscu zawodów. Wykonawca wspólnie z Organizatorem określi cennik usług dodatkowych świadczonych dla podmiotów trzecich w ramach dodatkowych zleceń unilateralnych bądź innych określonych przez Organizatora nie później niż 2 miesiące po podpisaniu umowy między Organizatorem a Producentem. 3

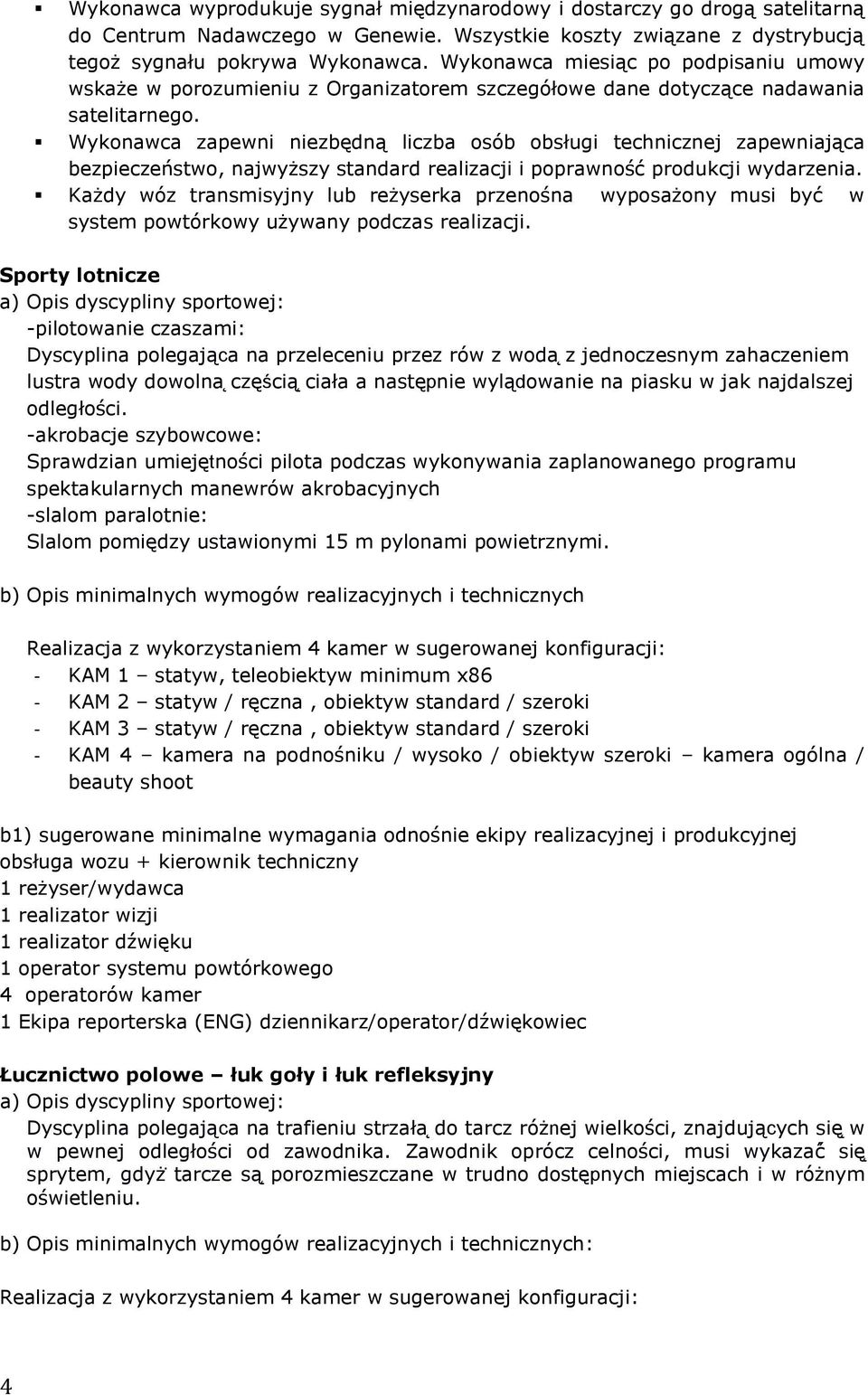

4 Wykonawca wyprodukuje sygnał międzynarodowy i dostarczy go drogą satelitarną do Centrum Nadawczego w Genewie. Wszystkie koszty związane z dystrybucją tegoż sygnału pokrywa Wykonawca. Wykonawca miesiąc po podpisaniu umowy wskaże w porozumieniu z Organizatorem szczegółowe dane dotyczące nadawania satelitarnego. Wykonawca zapewni niezbędną liczba osób obsługi technicznej zapewniająca bezpieczeństwo, najwyższy standard realizacji i poprawność produkcji wydarzenia. Każdy wóz transmisyjny lub reżyserka przenośna wyposażony musi być w system powtórkowy używany podczas realizacji. Sporty lotnicze -pilotowanie czaszami: Dyscyplina polegająca na przeleceniu przez rów z woda z jednoczesnym zahaczeniem lustra wody dowolna częścią ciała a następnie wylądowanie na piasku w jak najdalszej odległości. -akrobacje szybowcowe: Sprawdzian umiejętności pilota podczas wykonywania zaplanowanego programu spektakularnych manewrów akrobacyjnych -slalom paralotnie: Slalom pomiędzy ustawionymi 15 m pylonami powietrznymi. - KAM 1 statyw, teleobiektyw minimum x86 - KAM 2 statyw / ręczna, obiektyw standard / szeroki - KAM 3 statyw / ręczna, obiektyw standard / szeroki - KAM 4 kamera na podnośniku / wysoko / obiektyw szeroki kamera ogólna / beauty shoot b1) sugerowane minimalne wymagania odnośnie ekipy realizacyjnej i produkcyjnej 4 operatorów kamer Łucznictwo polowe łuk goły i łuk refleksyjny Dyscyplina polegająca na trafieniu strzała do tarcz różnej wielkości, znajdujących się w w pewnej odległości od zawodnika. Zawodnik oprócz celności, musi wykazać się sprytem, gdyż tarcze są porozmieszczane w trudno dostępnych miejscach i w różnym oświetleniu. : 4

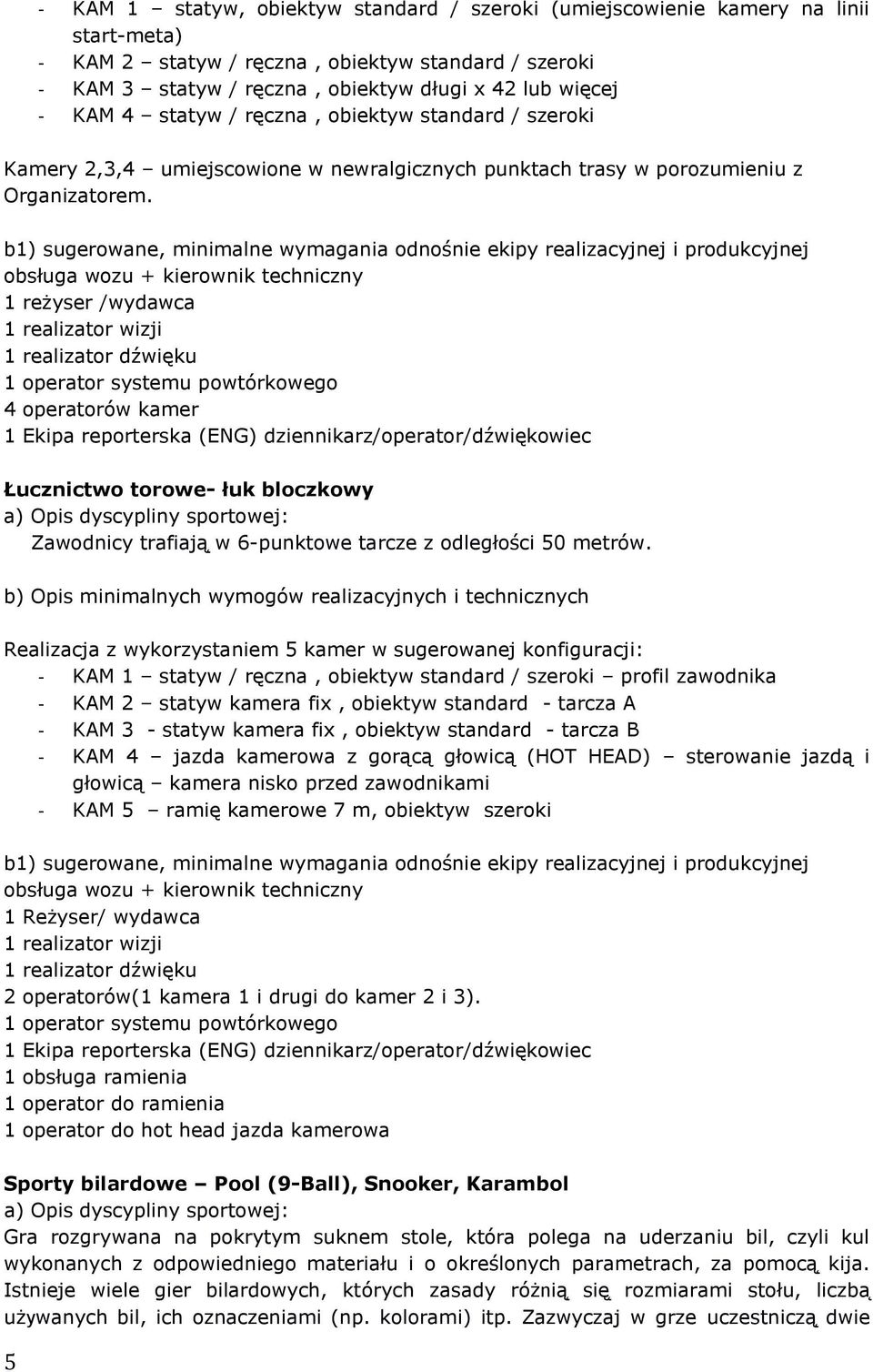

5 - KAM 1 statyw, obiektyw standard / szeroki (umiejscowienie kamery na linii start-meta) - KAM 2 statyw / ręczna, obiektyw standard / szeroki - KAM 3 statyw / ręczna, obiektyw długi x 42 lub więcej - KAM 4 statyw / ręczna, obiektyw standard / szeroki Kamery 2,3,4 umiejscowione w newralgicznych punktach trasy w porozumieniu z Organizatorem. 1 reżyser /wydawca 4 operatorów kamer Łucznictwo torowe- łuk bloczkowy Zawodnicy trafiają w 6-punktowe tarcze z odległości 50 metrów. Realizacja z wykorzystaniem 5 kamer w sugerowanej konfiguracji: - KAM 1 statyw / ręczna, obiektyw standard / szeroki profil zawodnika - KAM 2 statyw kamera fix, obiektyw standard - tarcza A - KAM 3 - statyw kamera fix, obiektyw standard - tarcza B - KAM 4 jazda kamerowa z gorącą głowicą (HOT HEAD) sterowanie jazdą i głowicą kamera nisko przed zawodnikami - KAM 5 ramię kamerowe 7 m, obiektyw szeroki 1 Reżyser/ wydawca 2 operatorów(1 kamera 1 i drugi do kamer 2 i 3). 1 obsługa ramienia 1 operator do ramienia 1 operator do hot head jazda kamerowa Sporty bilardowe Pool (9-Ball), Snooker, Karambol Gra rozgrywana na pokrytym suknem stole, która polega na uderzaniu bil, czyli kul wykonanych z odpowiedniego materiału i o określonych parametrach, za pomocą kija. Istnieje wiele gier bilardowych, których zasady różnią się rozmiarami stołu, liczba używanych bil, ich oznaczeniami (np. kolorami) itp. Zazwyczaj w grze uczestniczą dwie 5

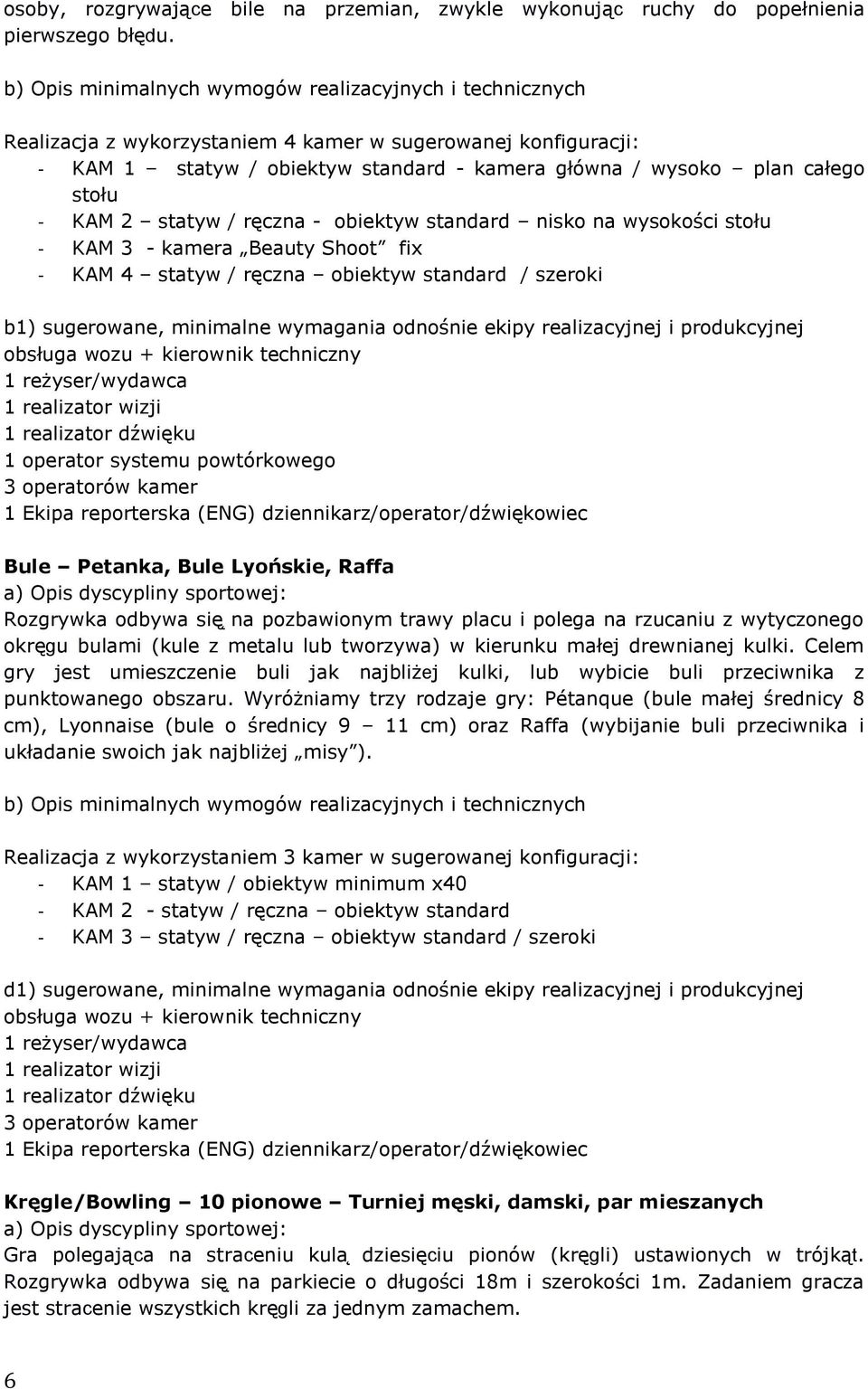

6 osoby, rozgrywające bile na przemian, zwykle wykonując ruchy do popełnienia pierwszego błędu. - KAM 1 statyw / obiektyw standard - kamera główna / wysoko plan całego stołu - KAM 2 statyw / ręczna - obiektyw standard nisko na wysokości stołu - KAM 3 - kamera Beauty Shoot fix - KAM 4 statyw / ręczna obiektyw standard / szeroki 3 operatorów kamer Bule Petanka, Bule Lyońskie, Raffa Rozgrywka odbywa się na pozbawionym trawy placu i polega na rzucaniu z wytyczonego okręgu bulami (kule z metalu lub tworzywa) w kierunku małej drewnianej kulki. Celem gry jest umieszczenie buli jak najbliżej kulki, lub wybicie buli przeciwnika z punktowanego obszaru. Wyróżniamy trzy rodzaje gry: Pétanque (bule małej średnicy 8 cm), Lyonnaise (bule o średnicy 9 11 cm) oraz Raffa (wybijanie buli przeciwnika i układanie swoich jak najbliżej misy ). Realizacja z wykorzystaniem 3 kamer w sugerowanej konfiguracji: - KAM 1 statyw / obiektyw minimum x40 - KAM 2 - statyw / ręczna obiektyw standard - KAM 3 statyw / ręczna obiektyw standard / szeroki d1) sugerowane, minimalne wymagania odnośnie ekipy realizacyjnej i produkcyjnej 3 operatorów kamer Kręgle/Bowling 10 pionowe Turniej męski, damski, par mieszanych Gra polegająca na straceniu kula dziesięciu pionów (kręgli) ustawionych w trójkąt. Rozgrywka odbywa się na parkiecie o długości 18m i szerokości 1m. Zadaniem gracza jest stracenie wszystkich kręgli za jednym zamachem. 6

7 Realizacja z wykorzystaniem 3 kamer w sugerowanej konfiguracji: - KAM 1 gorąca głowica (HOT HEAD) sterowanie głowicą kamera wysoko, pokazuje tor za pleców zawodnika - KAM 2 statyw / obiektyw minimum x40 prowadzi kulę do zbicia - KAM 3 - ręczna obiektyw standard d1) sugerowane, minimalne wymagania odnośnie ekipy realizacyjnej i produkcyjnej 1 wydawca 2 operatorów kamer 1 operator hothead 1 obsługa systemu powtórkowego Kajak polo Turniej męski i damski Gra zespołowa w której uczestniczą dwie pięcioosobowe drużyny. Zawodnicy poruszają się na krótkich i zwrotnych kajakach, starając się umieścić piłkę w bramce przeciwnika. Dolna krawędź bramki zawieszona jest na wysokości 2 metrów nad woda. Piłkę można rzucać rękami lub odbijać specjalnym do tego celu wiosłem. - KAM 1 kamera ogólna statyw, kamera wysoko w osi basenu - KAM 2 statyw / ręczna - obiektyw standard - kamera na linii bramkowej - KAM 3 - statyw / ręczna - obiektyw standard - kamera na linii bramkowej - KAM 4 kamera statyw obiektyw długi 1 wydawca 4 operatorów kamer Sporty taneczne Standard, Latynoamerykańskie, Rock n Roll, Salsa dyscyplina sportowa polegająca na rywalizacji par w różnych stylach tanecznych- tańcach standardowych, latynoamerykańskich, rock n roll i salsa. : 7

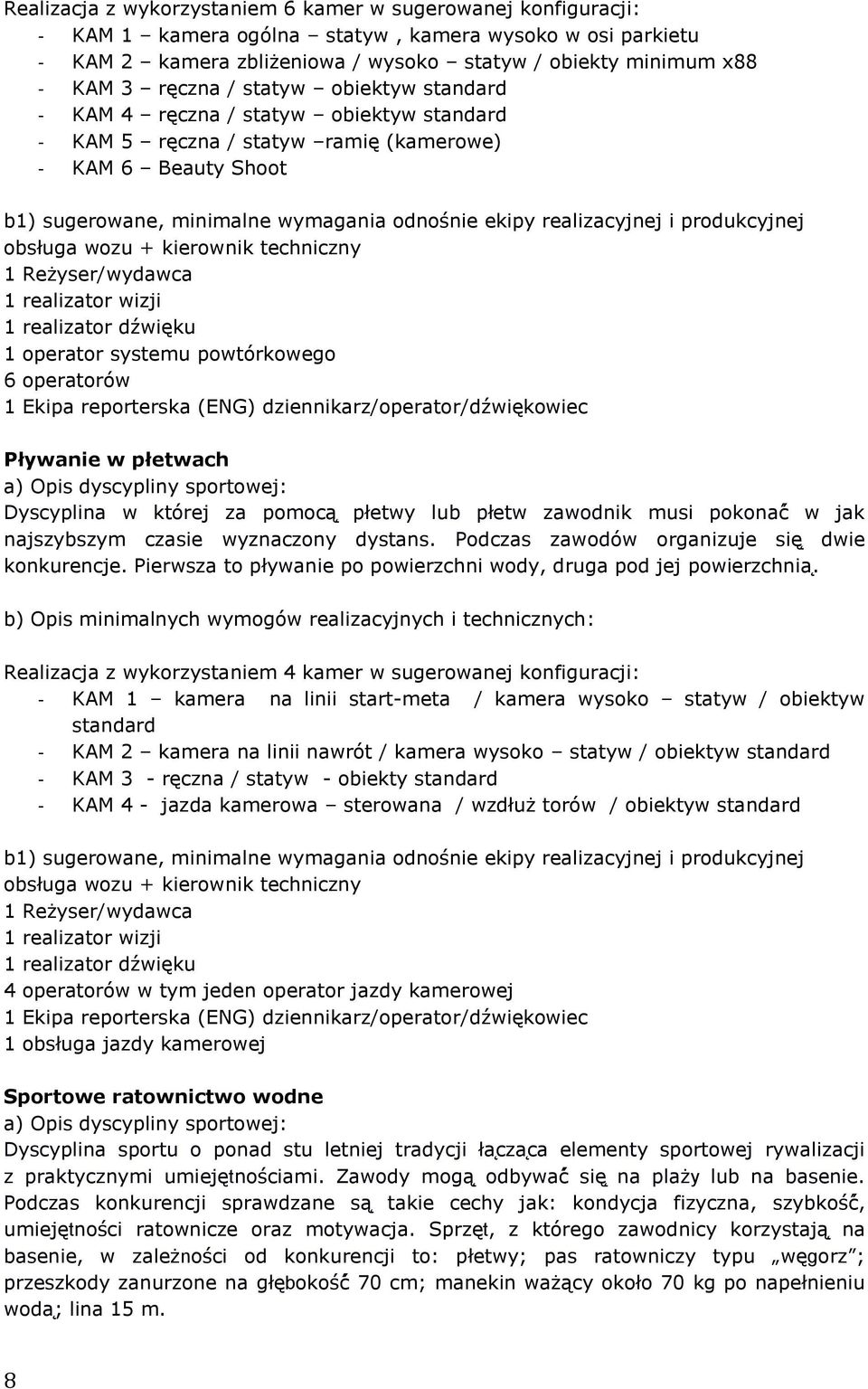

8 Realizacja z wykorzystaniem 6 kamer w sugerowanej konfiguracji: - KAM 1 kamera ogólna statyw, kamera wysoko w osi parkietu - KAM 2 kamera zbliżeniowa / wysoko statyw / obiekty minimum x88 - KAM 3 ręczna / statyw obiektyw standard - KAM 4 ręczna / statyw obiektyw standard - KAM 5 ręczna / statyw ramię (kamerowe) - KAM 6 Beauty Shoot 1 Reżyser/wydawca 6 operatorów Pływanie w płetwach Dyscyplina w której za pomocą płetwy lub płetw zawodnik musi pokonać w jak najszybszym czasie wyznaczony dystans. Podczas zawodów organizuje się dwie konkurencje. Pierwsza to pływanie po powierzchni wody, druga pod jej powierzchnia. : - KAM 1 kamera na linii start-meta / kamera wysoko statyw / obiektyw standard - KAM 2 kamera na linii nawrót / kamera wysoko statyw / obiektyw standard - KAM 3 - ręczna / statyw - obiekty standard - KAM 4 - jazda kamerowa sterowana / wzdłuż torów / obiektyw standard 1 Reżyser/wydawca 4 operatorów w tym jeden operator jazdy kamerowej 1 obsługa jazdy kamerowej Sportowe ratownictwo wodne Dyscyplina sportu o ponad stu letniej tradycji łaczaca elementy sportowej rywalizacji z praktycznymi umiejętnościami. Zawody mogą odbywać się na plaży lub na basenie. Podczas konkurencji sprawdzane są takie cechy jak: kondycja fizyczna, szybkość, umiejętności ratownicze oraz motywacja. Sprzęt, z którego zawodnicy korzystają na basenie, w zależności od konkurencji to: płetwy; pas ratowniczy typu węgorz ; przeszkody zanurzone na głębokość 70 cm; manekin ważący około 70 kg po napełnieniu woda ; lina 15 m. 8

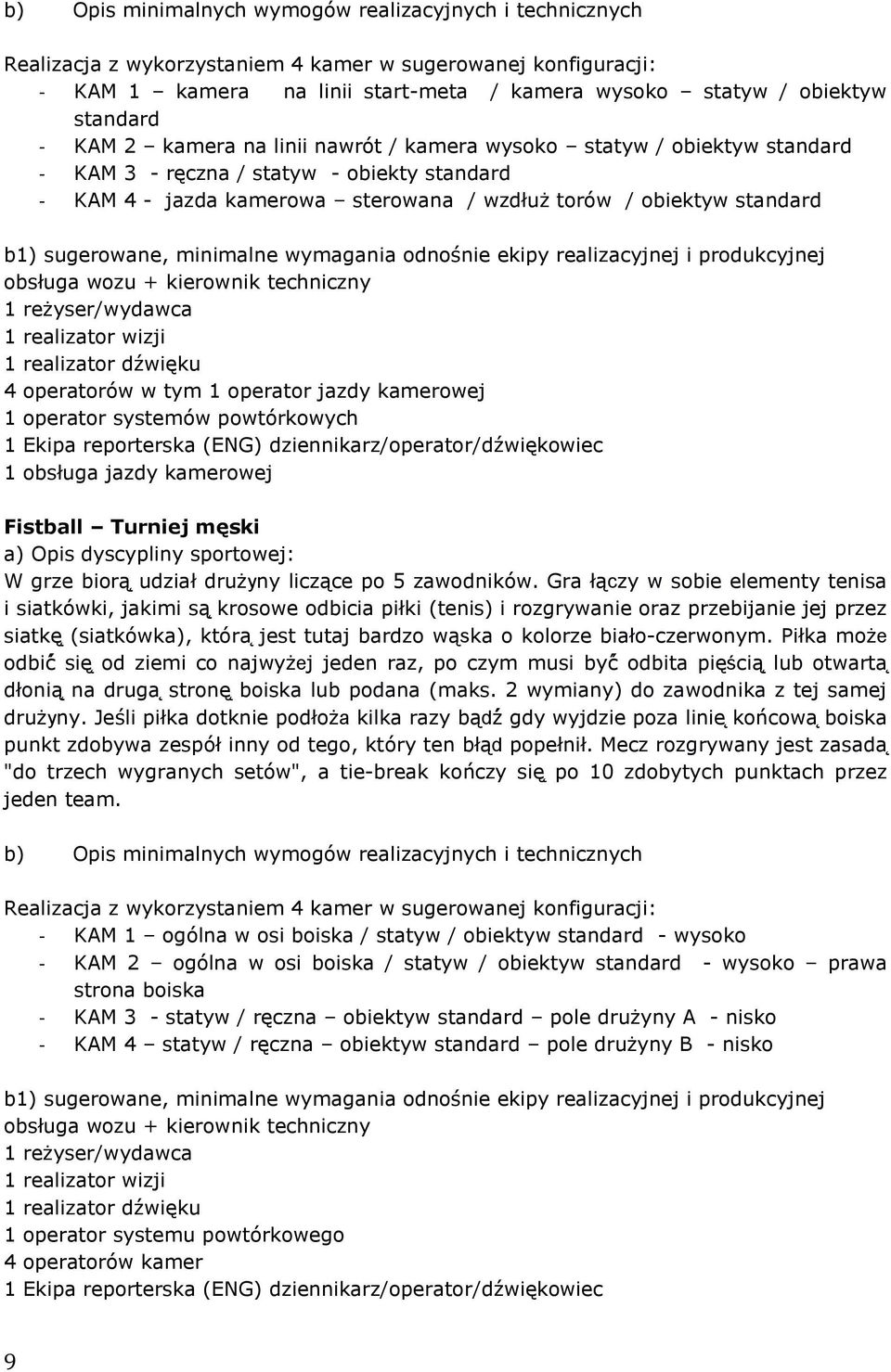

9 - KAM 1 kamera na linii start-meta / kamera wysoko statyw / obiektyw standard - KAM 2 kamera na linii nawrót / kamera wysoko statyw / obiektyw standard - KAM 3 - ręczna / statyw - obiekty standard - KAM 4 - jazda kamerowa sterowana / wzdłuż torów / obiektyw standard 4 operatorów w tym 1 operator jazdy kamerowej 1 operator systemów powtórkowych 1 obsługa jazdy kamerowej Fistball Turniej męski W grze biorą udział drużyny liczące po 5 zawodników. Gra łączy w sobie elementy tenisa i siatkówki, jakimi są krosowe odbicia piłki (tenis) i rozgrywanie oraz przebijanie jej przez siatkę (siatkówka), która jest tutaj bardzo wąska o kolorze biało-czerwonym. Piłka może odbić się od ziemi co najwyżej jeden raz, po czym musi być odbita pięścią lub otwarta dłonią na druga stronę boiska lub podana (maks. 2 wymiany) do zawodnika z tej samej drużyny. Jeśli piłka dotknie podłoża kilka razy bądź gdy wyjdzie poza linie końcowa boiska punkt zdobywa zespół inny od tego, który ten błąd popełnił. Mecz rozgrywany jest zasada "do trzech wygranych setów", a tie-break kończy się po 10 zdobytych punktach przez jeden team. - KAM 1 ogólna w osi boiska / statyw / obiektyw standard - wysoko - KAM 2 ogólna w osi boiska / statyw / obiektyw standard - wysoko prawa strona boiska - KAM 3 - statyw / ręczna obiektyw standard pole drużyny A - nisko - KAM 4 statyw / ręczna obiektyw standard pole drużyny B - nisko 4 operatorów kamer 9

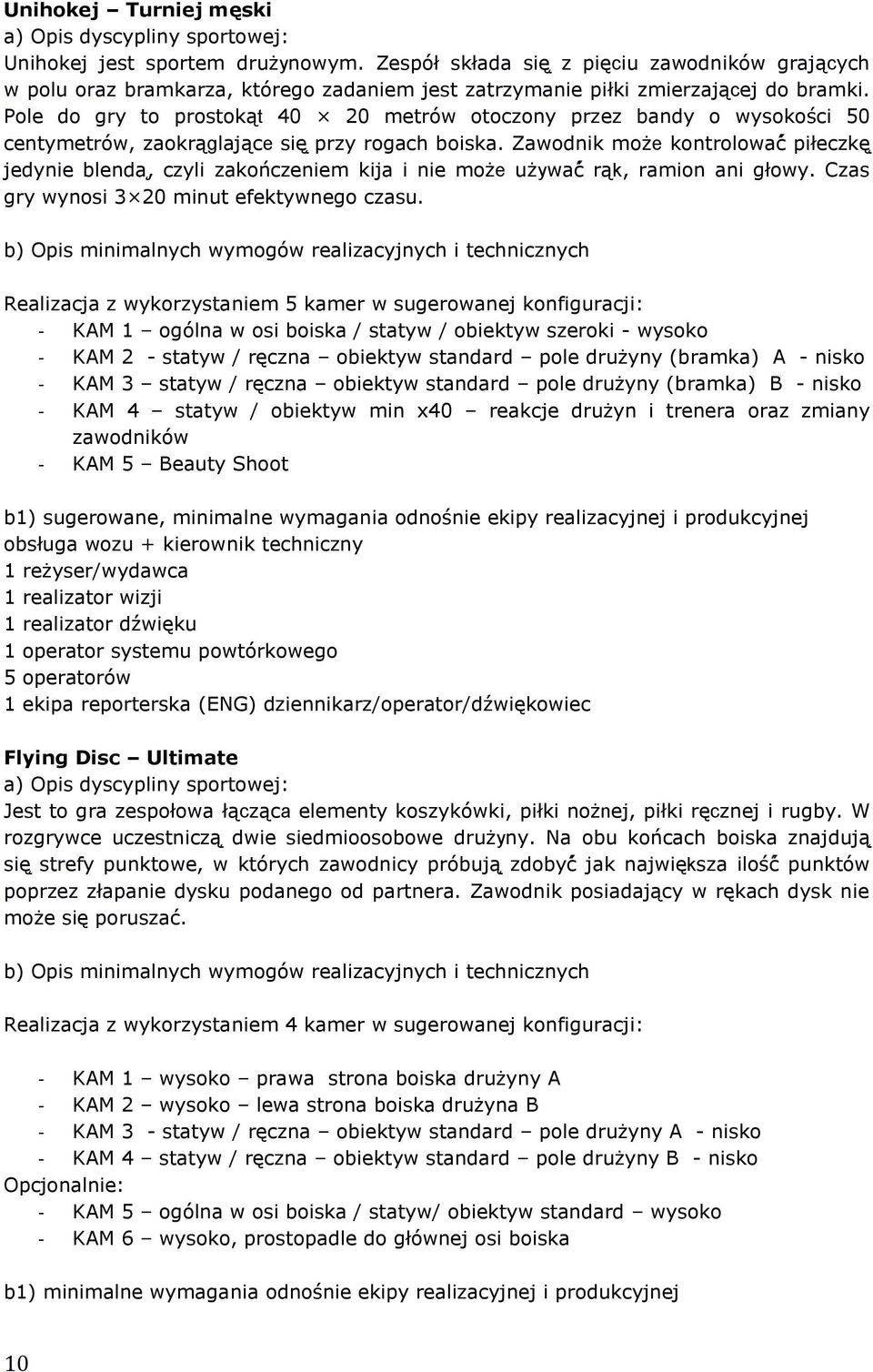

10 Unihokej Turniej męski Unihokej jest sportem drużynowym. Zespół składa się z pięciu zawodników grających w polu oraz bramkarza, którego zadaniem jest zatrzymanie piłki zmierzającej do bramki. Pole do gry to prostokąt metrów otoczony przez bandy o wysokości 50 centymetrów, zaokrąglające się przy rogach boiska. Zawodnik może kontrolować piłeczkę jedynie blenda, czyli zakończeniem kija i nie może używać rąk, ramion ani głowy. Czas gry wynosi 3 20 minut efektywnego czasu. Realizacja z wykorzystaniem 5 kamer w sugerowanej konfiguracji: - KAM 1 ogólna w osi boiska / statyw / obiektyw szeroki - wysoko - KAM 2 - statyw / ręczna obiektyw standard pole drużyny (bramka) A - nisko - KAM 3 statyw / ręczna obiektyw standard pole drużyny (bramka) B - nisko - KAM 4 statyw / obiektyw min x40 reakcje drużyn i trenera oraz zmiany zawodników - KAM 5 Beauty Shoot 5 operatorów Flying Disc Ultimate Jest to gra zespołowa łącząca elementy koszykówki, piłki nożnej, piłki ręcznej i rugby. W rozgrywce uczestniczą dwie siedmioosobowe drużyny. Na obu końcach boiska znajdują się strefy punktowe, w których zawodnicy próbują zdobyć jak największa ilość punktów poprzez złapanie dysku podanego od partnera. Zawodnik posiadający w rękach dysk nie może się poruszać. - KAM 1 wysoko prawa strona boiska drużyny A - KAM 2 wysoko lewa strona boiska drużyna B - KAM 3 - statyw / ręczna obiektyw standard pole drużyny A - nisko - KAM 4 statyw / ręczna obiektyw standard pole drużyny B - nisko Opcjonalnie: - KAM 5 ogólna w osi boiska / statyw/ obiektyw standard wysoko - KAM 6 wysoko, prostopadle do głównej osi boiska b1) minimalne wymagania odnośnie ekipy realizacyjnej i produkcyjnej 10

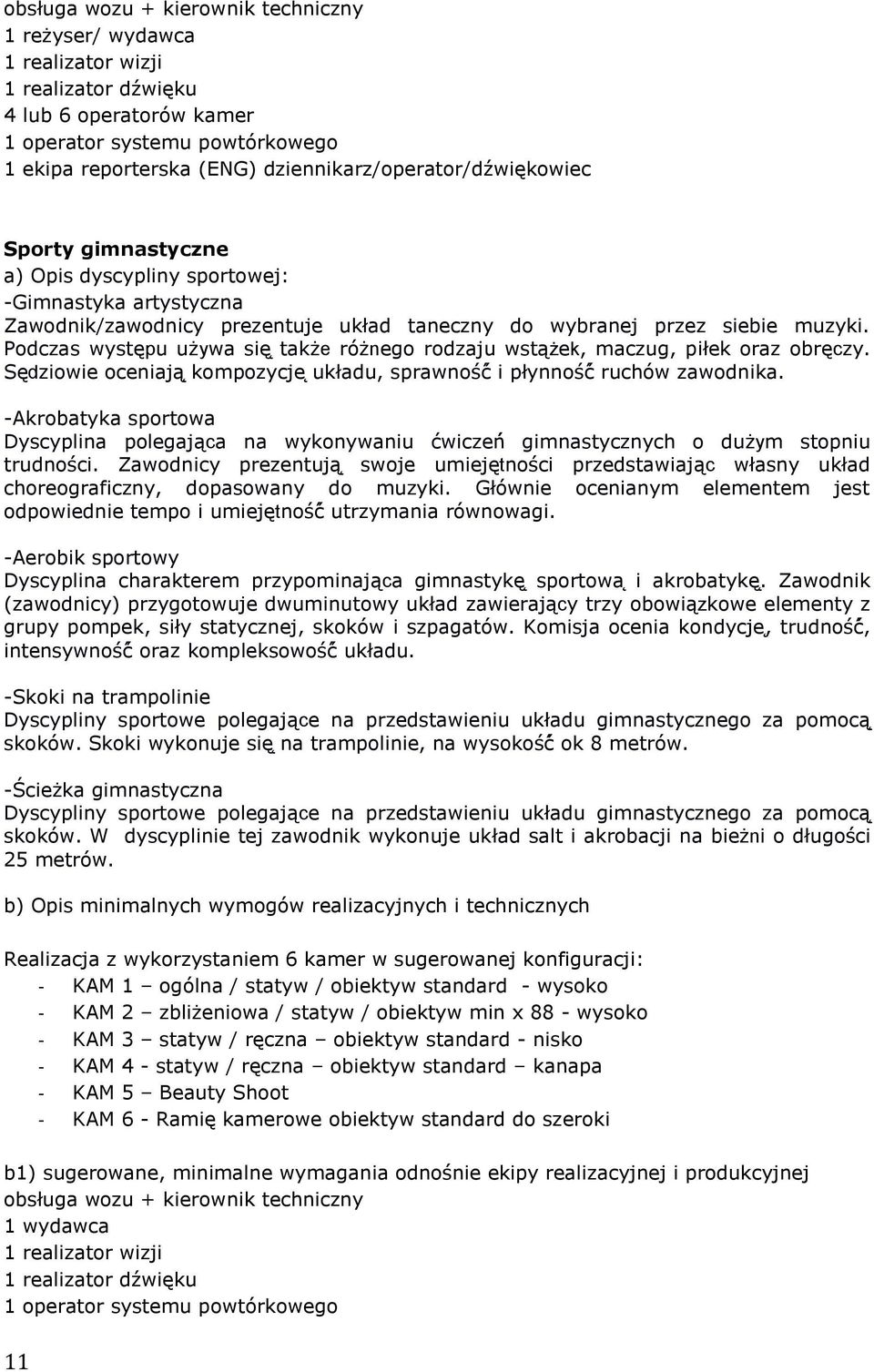

11 1 reżyser/ wydawca 4 lub 6 operatorów kamer Sporty gimnastyczne -Gimnastyka artystyczna Zawodnik/zawodnicy prezentuje układ taneczny do wybranej przez siebie muzyki. Podczas występu używa się także różnego rodzaju wstążek, maczug, piłek oraz obręczy. Sędziowie oceniają kompozycje układu, sprawność i płynność ruchów zawodnika. -Akrobatyka sportowa Dyscyplina polegająca na wykonywaniu ćwiczeń gimnastycznych o dużym stopniu trudności. Zawodnicy prezentują swoje umiejętności przedstawiając własny układ choreograficzny, dopasowany do muzyki. Głównie ocenianym elementem jest odpowiednie tempo i umiejętność utrzymania równowagi. -Aerobik sportowy Dyscyplina charakterem przypominająca gimnastykę sportowa i akrobatykę. Zawodnik (zawodnicy) przygotowuje dwuminutowy układ zawierający trzy obowiązkowe elementy z grupy pompek, siły statycznej, skoków i szpagatów. Komisja ocenia kondycje, trudność, intensywność oraz kompleksowość układu. -Skoki na trampolinie Dyscypliny sportowe polegające na przedstawieniu układu gimnastycznego za pomocą skoków. Skoki wykonuje się na trampolinie, na wysokość ok 8 metrów. -Ścieżka gimnastyczna Dyscypliny sportowe polegające na przedstawieniu układu gimnastycznego za pomocą skoków. W dyscyplinie tej zawodnik wykonuje układ salt i akrobacji na bieżni o długości 25 metrów. Realizacja z wykorzystaniem 6 kamer w sugerowanej konfiguracji: - KAM 1 ogólna / statyw / obiektyw standard - wysoko - KAM 2 zbliżeniowa / statyw / obiektyw min x 88 - wysoko - KAM 3 statyw / ręczna obiektyw standard - nisko - KAM 4 - statyw / ręczna obiektyw standard kanapa - KAM 5 Beauty Shoot - KAM 6 - Ramię kamerowe obiektyw standard do szeroki 1 wydawca 11

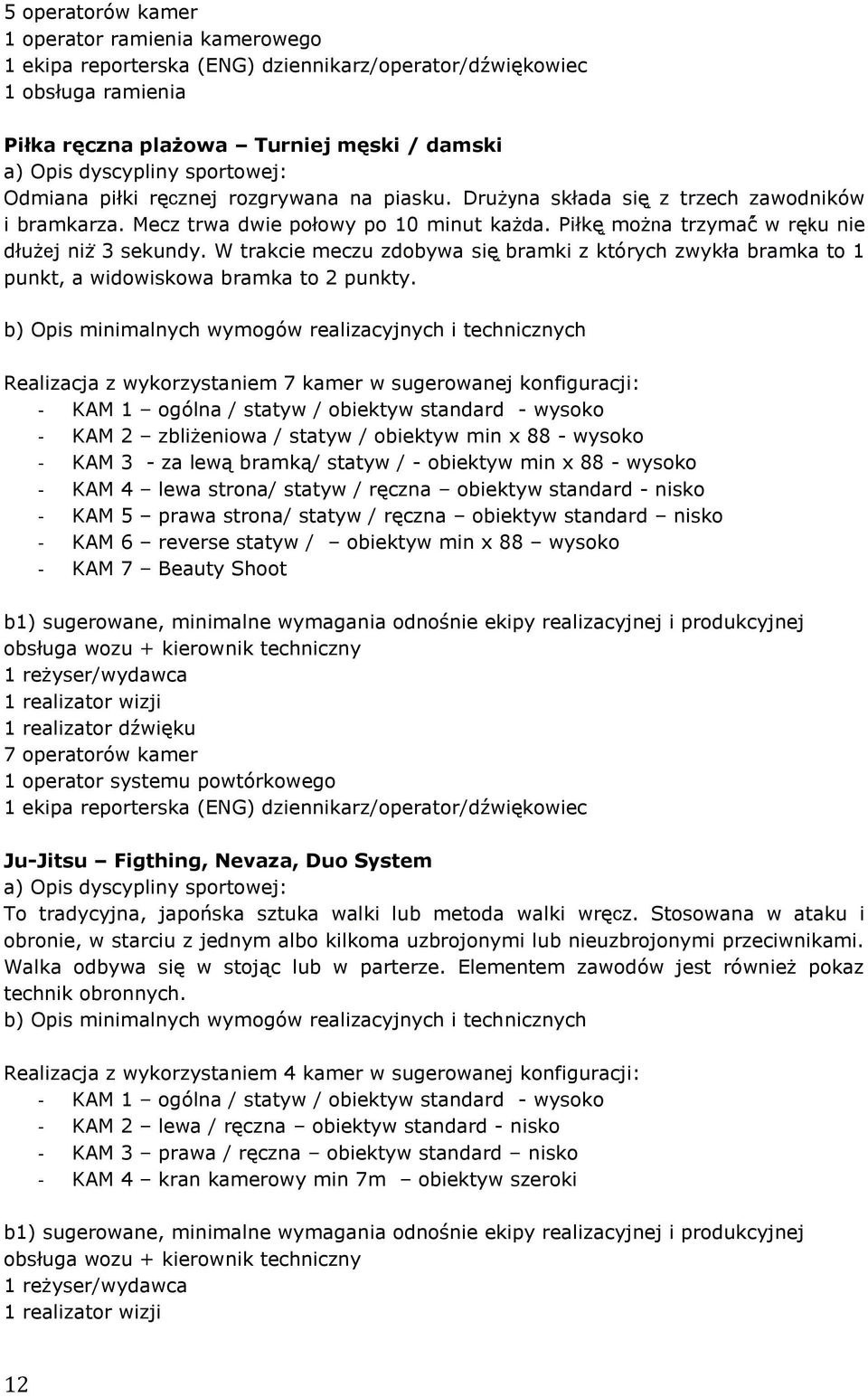

12 5 operatorów kamer 1 operator ramienia kamerowego 1 obsługa ramienia Piłka ręczna plażowa Turniej męski / damski Odmiana piłki ręcznej rozgrywana na piasku. Drużyna składa się z trzech zawodników i bramkarza. Mecz trwa dwie połowy po 10 minut każda. Piłkę można trzymać w ręku nie dłużej niż 3 sekundy. W trakcie meczu zdobywa się bramki z których zwykła bramka to 1 punkt, a widowiskowa bramka to 2 punkty. Realizacja z wykorzystaniem 7 kamer w sugerowanej konfiguracji: - KAM 1 ogólna / statyw / obiektyw standard - wysoko - KAM 2 zbliżeniowa / statyw / obiektyw min x 88 - wysoko - KAM 3 - za lewą bramką/ statyw / - obiektyw min x 88 - wysoko - KAM 4 lewa strona/ statyw / ręczna obiektyw standard - nisko - KAM 5 prawa strona/ statyw / ręczna obiektyw standard nisko - KAM 6 reverse statyw / obiektyw min x 88 wysoko - KAM 7 Beauty Shoot 7 operatorów kamer Ju-Jitsu Figthing, Nevaza, Duo System To tradycyjna, japońska sztuka walki lub metoda walki wręcz. Stosowana w ataku i obronie, w starciu z jednym albo kilkoma uzbrojonymi lub nieuzbrojonymi przeciwnikami. Walka odbywa się w stojąc lub w parterze. Elementem zawodów jest również pokaz technik obronnych. - KAM 1 ogólna / statyw / obiektyw standard - wysoko - KAM 2 lewa / ręczna obiektyw standard - nisko - KAM 3 prawa / ręczna obiektyw standard nisko - KAM 4 kran kamerowy min 7m obiektyw szeroki 12

13 3 operatorów kamer 1 operator ramiena kamerowego 1 operator sytemu powtórkowego 1 obsługa ramienia kamerowego Karate Karate jest sztuka walki stworzona przez mieszkańców Okinawy jako metoda samoobrony bez użycia broni. Zawody rozgrywane są w dwóch dyscyplinach: kumite (walka bezpośrednia) oraz kata (imitacja walki). - KAM 1 ogólna / statyw / obiektyw standard - wysoko - KAM 2 lewa / ręczna obiektyw standard - nisko - KAM 3 prawa / ręczna obiektyw standard nisko - KAM 4 kran kamerowy min 7m obiektyw szeroki b1) minimalne wymagania odnośnie ekipy realizacyjnej i produkcyjnej 3 operatorów kamer 1 operator ramienia kamerowego 1 obsługa ramienia kamerowego Korfball Mixed Teams Dyscyplina sportowa wywodząca się z koszykówki. Drużyna składa się z czterech kobiet i czterech mężczyzn, którzy maja za zadanie zdobyć punkty poprzez wrzucanie piłki do kosza bez tablicy, zawieszonego na wysokości 3,5m. Podczas gry nie wolno grać przeciwko osobie płci przeciwnej. Zabronione jest kozłowanie, przemieszczanie się z piłka i bezpośrednie podawanie z rąk do rąk. Mecz trwa 60 minut (dwie połowy po 30 minut). - KAM 1 ogólna / statyw / obiektyw standard - wysoko - KAM 2 lewa / ręczna obiektyw standard - nisko - KAM 3 - prawa / ręczna obiektyw standard nisko - KAM 4 Beauty Shoot 13

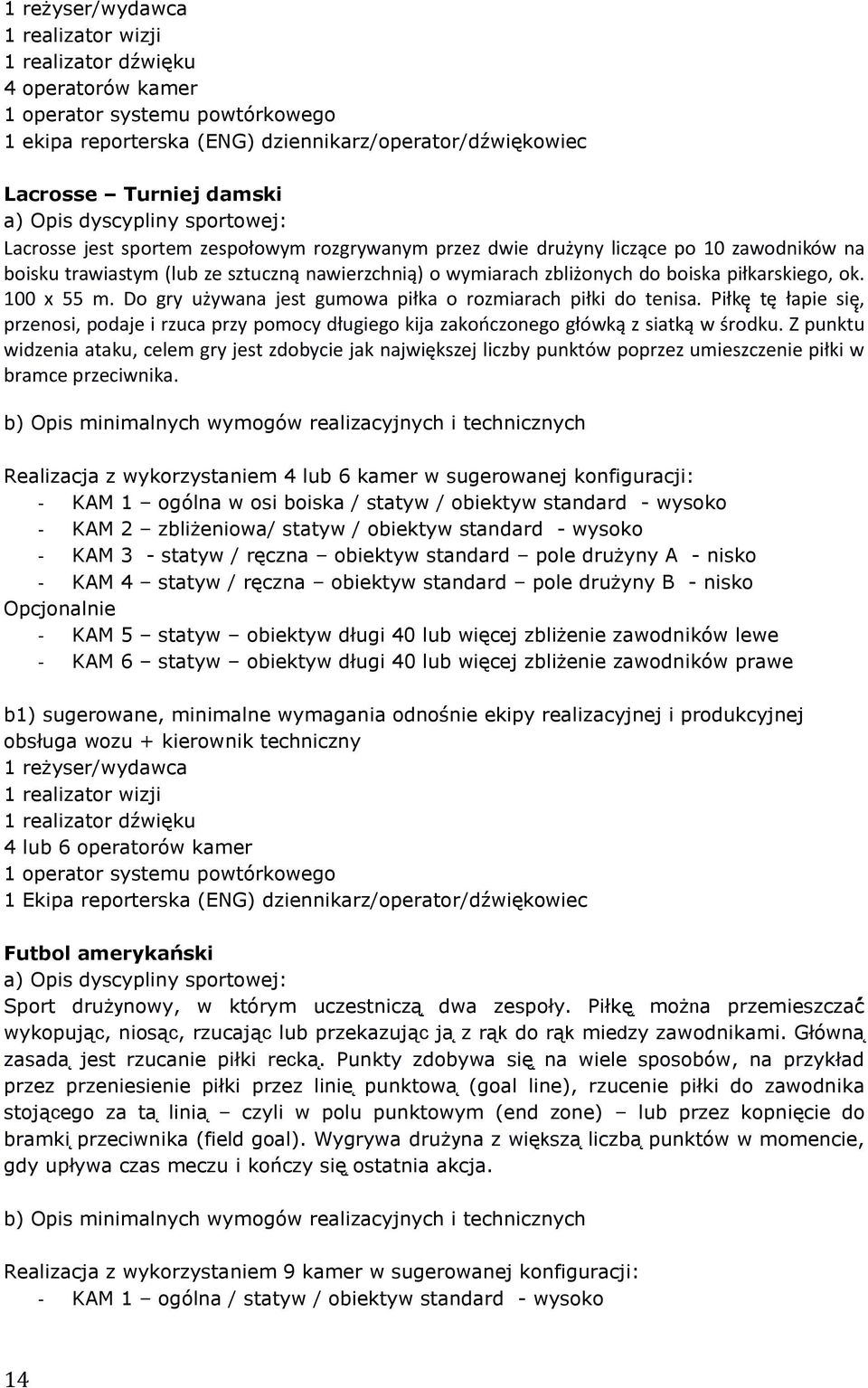

14 4 operatorów kamer Lacrosse Turniej damski Lacrosse jest sportem zespołowym rozgrywanym przez dwie drużyny liczące po zawodnik w na boisku trawiastym lub ze sztuczną nawierzc nią) o wymiarach zbliżonyc do boiska piłkarskiego, ok. 100 x 55 m. Do gry używana jest gumowa piłka o rozmiarac piłki do tenisa. Piłkę tę łapie się, przenosi, podaje i rzuca przy pomocy długiego kija zakończonego gł wką z siatką w środku. Z punktu widzenia ataku, celem gry jest zdobycie jak największej liczby punkt w poprzez umieszczenie piłki w bramce przeciwnika. Realizacja z wykorzystaniem 4 lub 6 kamer w sugerowanej konfiguracji: - KAM 1 ogólna w osi boiska / statyw / obiektyw standard - wysoko - KAM 2 zbliżeniowa/ statyw / obiektyw standard - wysoko - KAM 3 - statyw / ręczna obiektyw standard pole drużyny A - nisko - KAM 4 statyw / ręczna obiektyw standard pole drużyny B - nisko Opcjonalnie - KAM 5 statyw obiektyw długi 40 lub więcej zbliżenie zawodników lewe - KAM 6 statyw obiektyw długi 40 lub więcej zbliżenie zawodników prawe 4 lub 6 operatorów kamer Futbol amerykański Sport drużynowy, w którym uczestniczą dwa zespoły. Piłkę można przemieszczać wykopując, niosąc, rzucając lub przekazując ja z rąk do rąk miedzy zawodnikami. Główna zasada jest rzucanie piłki recka. Punkty zdobywa się na wiele sposobów, na przykład przez przeniesienie piłki przez linie punktowa (goal line), rzucenie piłki do zawodnika stojącego za ta linia czyli w polu punktowym (end zone) lub przez kopnięcie do bramki przeciwnika (field goal). Wygrywa drużyna z większa liczba punktów w momencie, gdy upływa czas meczu i kończy się ostatnia akcja. Realizacja z wykorzystaniem 9 kamer w sugerowanej konfiguracji: - KAM 1 ogólna / statyw / obiektyw standard - wysoko 14

15 - KAM 2 zbliżeniowa / statyw / obiektyw min x 88 - wysoko lewa - KAM 3 lewa / ręczna obiektyw standard - nisko - KAM 4 prawa / ręczna obiektyw standard nisko - KAM 5 za celem lewa/ statyw- ręczna/ obiektyw standard - nisko - KAM 6 reverse prawa/ statyw- ręczna/ obiektyw standard - nisko - KAM 7 - reverse centralna/ statyw/ obiektyw min x 88 wysoko - KAM 8 - za celem prawa/ statyw/ obiektyw min x 88 wysoko - KAM 9 - Beauty Shoot- fix 9 operatorów kamer 3 operatorów systemu powtórkowego Wioślarstwo halowe Zawody polegające na wyścigach wioślarskich przy użyciu ergometru. Celem ukazania tempa i klasyfikacji używa się telebimu na którym, przy pomocy oprogramowania, wyświetla się aktualny status wyścigu. Realizacja z wykorzystaniem 3 kamer w sugerowanej konfiguracji: - KAM 1 ogólna / statyw / obiektyw standard - wysoko - KAM 2 lewa / ręczna obiektyw standard - nisko - KAM 3 - prawa / ręczna obiektyw standard nisko 3 operatorów kamer Kickboxing W Kickboxingu walki odbywać się będą na kwadratowym ringu w formule K-1, gdzie dozwolone są wszelkie techniki bokserskie, obrotowe uderzenia pięścią, kopnięcia oraz ciosy kolanami (wyłączono możliwość uderzania łokciem). Walka jest punktowana, a techniki zadawania ciosów rękami, które trafiają w dozwolone obszary ataku maja dla sędziów taka sama wartość jak techniki zadawania ciosów noga lub jakiekolwiek inne dostępne techniki. 15

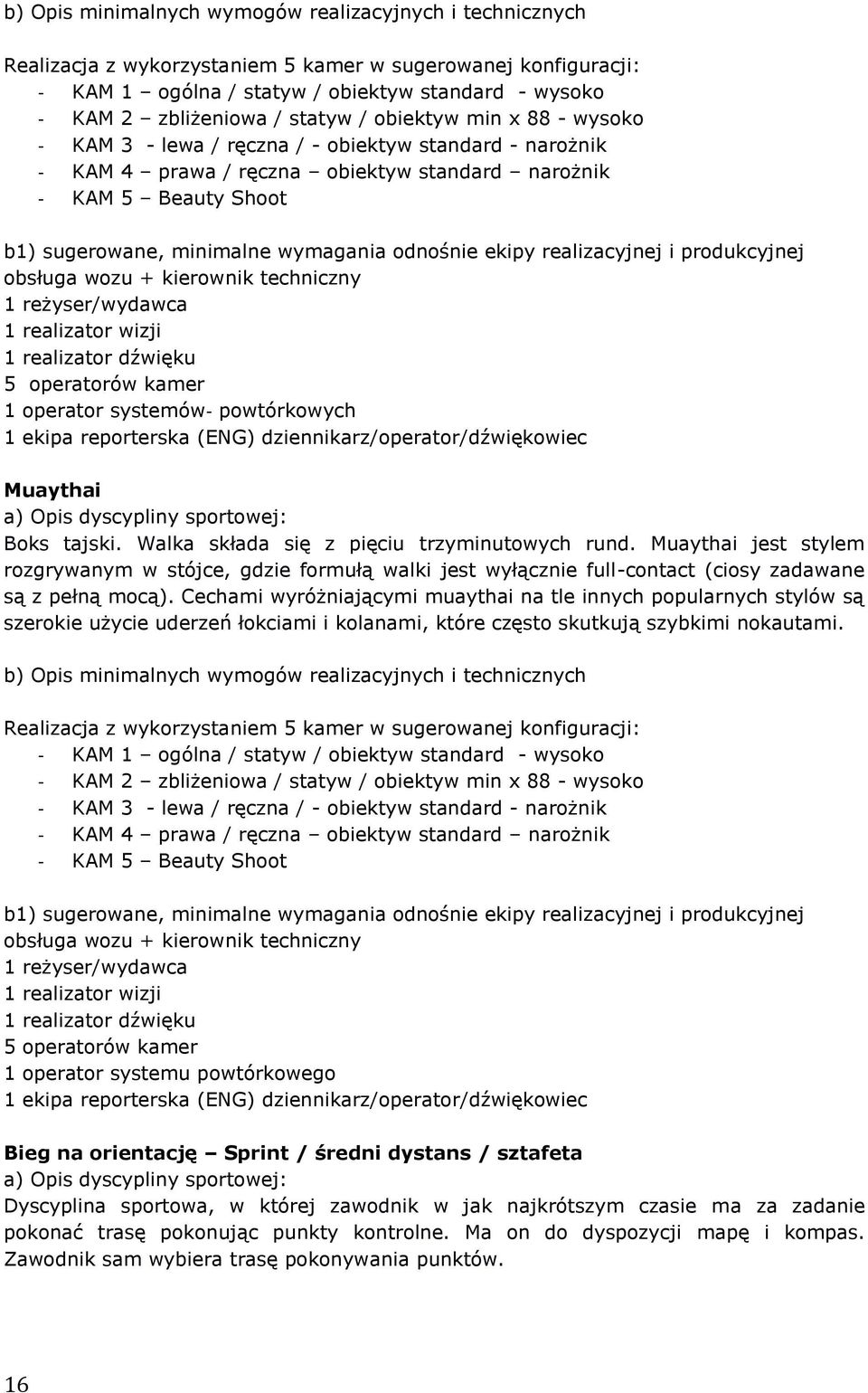

16 Realizacja z wykorzystaniem 5 kamer w sugerowanej konfiguracji: - KAM 1 ogólna / statyw / obiektyw standard - wysoko - KAM 2 zbliżeniowa / statyw / obiektyw min x 88 - wysoko - KAM 3 - lewa / ręczna / - obiektyw standard - narożnik - KAM 4 prawa / ręczna obiektyw standard narożnik - KAM 5 Beauty Shoot 5 operatorów kamer 1 operator systemów- powtórkowych Muaythai Boks tajski. Walka składa się z pięciu trzyminutowych rund. Muaythai jest stylem rozgrywanym w stójce, gdzie formułą walki jest wyłącznie full-contact (ciosy zadawane są z pełną mocą). Cechami wyróżniającymi muaythai na tle innych popularnych stylów są szerokie użycie uderzeń łokciami i kolanami, które często skutkują szybkimi nokautami. Realizacja z wykorzystaniem 5 kamer w sugerowanej konfiguracji: - KAM 1 ogólna / statyw / obiektyw standard - wysoko - KAM 2 zbliżeniowa / statyw / obiektyw min x 88 - wysoko - KAM 3 - lewa / ręczna / - obiektyw standard - narożnik - KAM 4 prawa / ręczna obiektyw standard narożnik - KAM 5 Beauty Shoot 5 operatorów kamer Bieg na orientację Sprint / średni dystans / sztafeta Dyscyplina sportowa, w której zawodnik w jak najkrótszym czasie ma za zadanie pokonać trasę pokonując punkty kontrolne. Ma on do dyspozycji mapę i kompas. Zawodnik sam wybiera trasę pokonywania punktów. 16

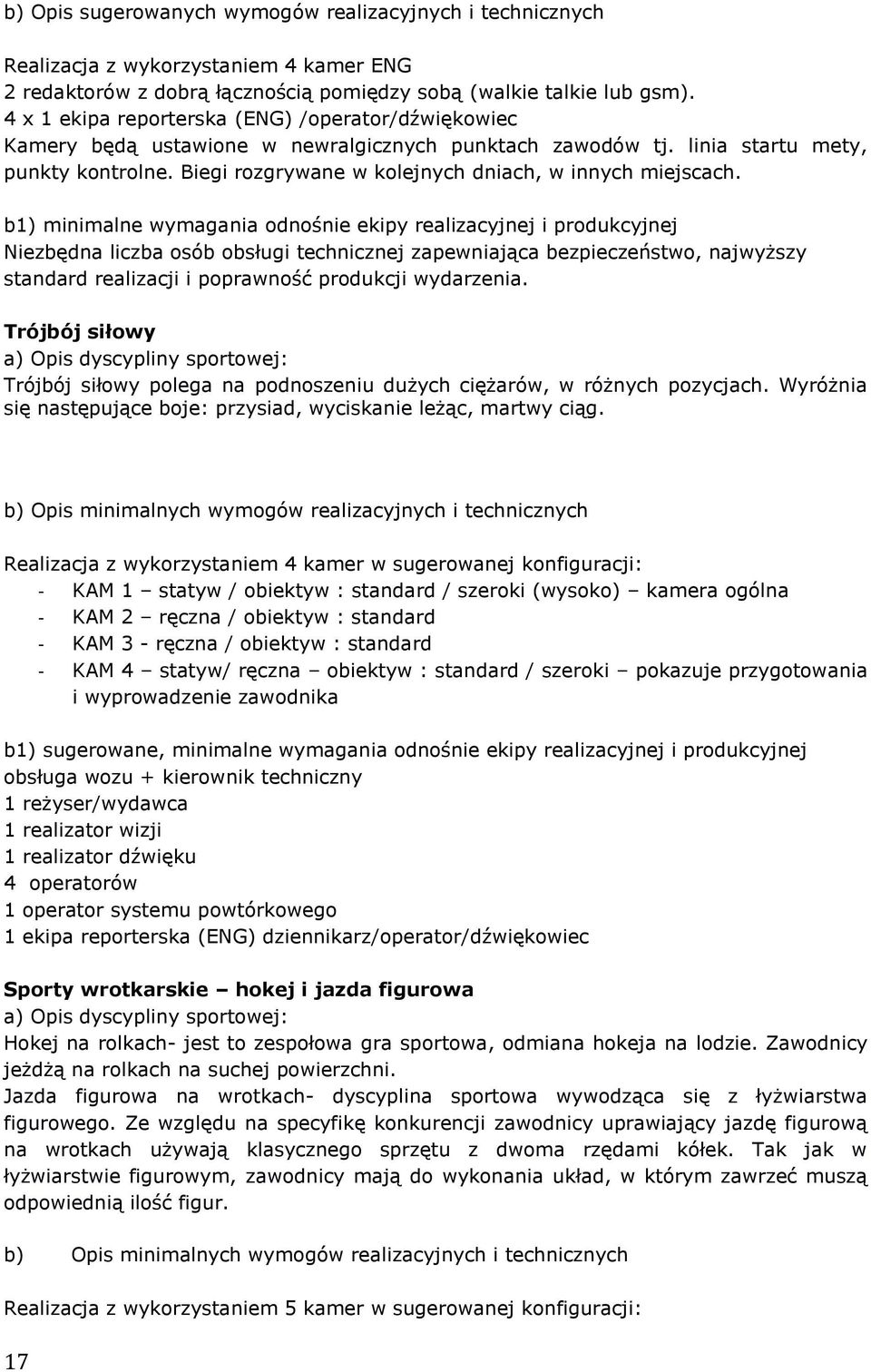

17 b) Opis sugerowanych wymogów realizacyjnych i technicznych Realizacja z wykorzystaniem 4 kamer ENG 2 redaktorów z dobrą łącznością pomiędzy sobą (walkie talkie lub gsm). 4 x 1 ekipa reporterska (ENG) /operator/dźwiękowiec Kamery będą ustawione w newralgicznych punktach zawodów tj. linia startu mety, punkty kontrolne. Biegi rozgrywane w kolejnych dniach, w innych miejscach. b1) minimalne wymagania odnośnie ekipy realizacyjnej i produkcyjnej Niezbędna liczba osób obsługi technicznej zapewniająca bezpieczeństwo, najwyższy standard realizacji i poprawność produkcji wydarzenia. Trójbój siłowy Trójbój siłowy polega na podnoszeniu dużych ciężarów, w różnych pozycjach. Wyróżnia się następujące boje: przysiad, wyciskanie leżąc, martwy ciąg. - KAM 1 statyw / obiektyw : standard / szeroki (wysoko) kamera ogólna - KAM 2 ręczna / obiektyw : standard - KAM 3 - ręczna / obiektyw : standard - KAM 4 statyw/ ręczna obiektyw : standard / szeroki pokazuje przygotowania i wyprowadzenie zawodnika 4 operatorów Sporty wrotkarskie hokej i jazda figurowa Hokej na rolkach- jest to zespołowa gra sportowa, odmiana hokeja na lodzie. Zawodnicy jeżdżą na rolkach na suchej powierzchni. Jazda figurowa na wrotkach- dyscyplina sportowa wywodząca się z łyżwiarstwa figurowego. Ze względu na specyfikę konkurencji zawodnicy uprawiający jazdę figurową na wrotkach używają klasycznego sprzętu z dwoma rzędami kółek. Tak jak w łyżwiarstwie figurowym, zawodnicy mają do wykonania układ, w którym zawrzeć muszą odpowiednią ilość figur. Realizacja z wykorzystaniem 5 kamer w sugerowanej konfiguracji: 17

18 - KAM 1 kamera ogólna statyw, kamera wysoko w osi parkietu do jazdy - KAM 2 kamera zbliżeniowa / wysoko statyw / obiektyw minimum x88 - KAM 3 - ręczna / statyw obiektyw standard - KAM 4 ręczna / statyw obiektyw standard - KAM 5 ręczna / statyw obiektyw standard 5 operatorów kamer 1 operator systemów powtórkowych Sporty wrotkarskie jazda szybka Jazda szybka jest sportem podobnym do łyżwiarstwa szybkiego. Jest to wyścig po ustalonym, symetrycznym torze o długości 200 m. Realizacja z wykorzystaniem 7 kamer w sugerowanej konfiguracji: - KAM 1 ogólna / statyw / obiektyw standard - wysoko - KAM 2 zbliżeniowa / statyw / obiektyw min x 88 - wysoko - KAM 3 - ręczna prawa / obiektyw : standard nisko - KAM 4 ręczna lewa / obiektyw : standard / szeroki nisko - KAM 5 ręczna/ statyw (w środku toru), obiektyw : standard / szeroki nisko - KAM 6 ramię kamerowe (na wirażu, wewnątrz toru) minimum 7 metrów, obiektyw standard/ szeroki - KAM 7 Beauty Shoot 6 operatorów kamer 1 operator ramienia kamerowego 1 obsługa ramienia Sporty wrotkarskie- jazda uliczna Jazda uliczna- jest to wyścig po ustalonym, niesymetrycznym i zamkniętym torze asfaltowym o długości 600 m, zawierającym szykany. Realizacja z wykorzystaniem 7 kamer w sugerowanej konfiguracji: 18

19 Kamery do do ustawienia wzdłóż trasy przejazdu (pętla) KAM 1 ogólny-kamera na długim ramieniu m KAM 2 statyw/ręczna obiektyw standard do szerokiego-linia startu KAM 3 Statyw/ obiektyw długi min x 40 KAM 4 Statyw /obiektyw standard Kam 5 Statyw /obiektyw długi min x 40 Kam 6 Statyw /obiektyw standard Kam 7 Statyw /obiektyw standard Obsługa wozu + kierownik techniczny 6 operatorów kamer 1 operator ramienia kamerowego 1 obsługa ramienia Realizacja musi zostać tak przeprowadzona aby została pokryta cała trasa wyścigu. Wspinaczka sportowa na prowadzenie / na czas Na prowadzenie- dyscyplina polegająca na wspinaniu się w określonym czasie i za określoną ilością ruchów na jak najwyższą wysokość. Na czas- dyscyplina polegająca na pokonaniu wyznaczonej trasy w jak najkrótszym czasie (7 9 sekund) Realizacja z wykorzystaniem 5 kamer w sugerowanej konfiguracji: - KAM 1 kamera ogólna statyw, kamera wysoko w osi toru do wspinaczki - KAM 2 kamera zbliżeniowa / wysoko statyw / obiekty minimum x88 - KAM 3 - kamera (gorąca głowica) na szczycie toru (ściany) do wspinaczki - KAM 4 kamera (gorąca głowica) na szczycie toru (ściany) do wspinaczki - KAM 5 Tower Cam długość słupa od poziomu ziemi do szczytu toru (ścianki)- dotyczy tylko wspinaczki na czas. 1 Reżyser/ wydawca 5 operatorów w tym 2 operatorów HOT HEAD i jeden Tower Cam 1 operator systemu powtrókowego 1 obsługa tower cam 19

20 Wspinaczka sportowa Bouldering wspinaczka po zazwyczaj wolnostojących, kilkumetrowych blokach skalnych bez użycia asekuracji liną. - KAM 1 kamera ogólna statyw, kamera wysoko w osi toru do wspinaczki - KAM 2 kamera zbliżeniowa / wysoko statyw / obiekty minimum x88 - KAM 3 - kamera ręczna / obiektyw : standard / szeroki - KAM 4 kamera ręczna / obiektyw : standard / szeroki 1Reżyser/ wydawca 4 operatorów 1 operator systemu powtókowego Squash Turniej męski i damski Gra dla dwóch osób. Zawodnik serwuje rakietą piłkę, tak aby odbiła się ona od naprzeciwległej ściany. Przeciwnik ma za zadanie odbić piłkę (w kierunku ściany), jak tylko odbije się ona od podłoża. Przeciwnik traci punkt, gdy piłka odbije się od podłoża lub ściany więcej niż dwa razy. Gra w każdym secie toczy się do 11 punktów. Realizacja z wykorzystaniem 5 kamer w sugerowanej konfiguracji: - KAM 1 kamera ogólna statyw, kamera wysoko w osi kortu - KAM 2 kamera zbliżeniowa / wysoko statyw / obiekty minimum x88 - KAM 3 - kamera zbliżeniowa / nisko statyw / obiektyw minimum x40 - KAM 4 kamera ręczna lewa / obiektyw : standard / szeroki - KAM 5 - kamera ręczna reverse Zapewnienie systemu video powtórki dla sędziów 3 kamery 1 reżyser/ wydawca 5 operatorów 20

21 Sumo Japoński sport narodowy, stylem walki przypomina zapasy. W dosłownym tłumaczeniu sumo oznacza szybkie przeciwdziałanie uderzeniom przeciwnika. Walka polega na wypchnięciu przeciwnika poza pole walki (koło o średnicy 4,55m) lub przewróceniu go za pomocą odpowiednich chwytów i pchnięć. Realizacja z wykorzystaniem 5 kamer w sugerowanej konfiguracji: - KAM 1 ogólna / statyw / obiektyw standard - wysoko - KAM 2 zbliżeniowa / statyw / obiektyw min x 88 - wysoko - KAM 3 - lewa / ręczna / - obiektyw standard zawodnik A - KAM 4 prawa / ręczna obiektyw standard zawodnik B - KAM 5 Beauty Shoot b1) minimalne, sugerowane wymagania odnośnie ekipy realizacyjnej i produkcyjnej 5 operatorów Przeciąganie liny kobiety w hali Dyscyplina sportu polegająca na tym, że dwie drużyny ciągną jedną linę w dwa przeciwne kierunki. Wygrywa ta drużyna, która przeciągnie przeciwną na odpowiedni dystans. Drużyna składa się z 8 zawodników. - KAM 1 ogólna w osi / statyw / obiektyw standard - wysoko - KAM 2 ogólna w osi / statyw / obiektyw długii x 88 / zbliżeniowa - KAM 3 - statyw / ręczna obiektyw standard pole drużyny A - nisko - KAM 4 statyw / ręczna obiektyw standard pole drużyny B - nisko 4 operatorów kamer 1 operator systemu powtókowego 21

22 Przeciąganie liny mężczyźni na otwartym powietrzu Dyscyplina sportu polegająca na tym, że dwie drużyny ciągną jedną linę w dwa przeciwne kierunki. Wygrywa ta drużyna, która przeciągnie przeciwną na odpowiedni dystans. Drużyna składa się z 8 zawodników. - KAM 1 ogólna w osi / statyw / obiektyw standard - wysoko - KAM 2 ogólna w osi / statyw / obiektyw długii x 88 / zbliżeniowa - KAM 3 - statyw / ręczna obiektyw standard pole drużyny A - nisko - KAM 4 statyw / ręczna obiektyw standard pole drużyny B - nisko 4 operatorów kamer Narciarstwo wodne & wakeboard Narciarstwo wodne- dyscyplina sportowa polegająca na jeździe na jednej lub dwóch nartach po wodzie, za holującą motorówką lub na wyciągu. Wyróżnia się trzy konkurencje: jazda z wykonywaniem akrobacji, skoki na odległość i slalom. Wakeboarding- dyscyplina sportowa polegająca na jeździe na powierzchni wody na specjalnej desce wakeboardingowej trzymając się liny zaczepionej do łodzi lub na wyciągu. Realizacja z wykorzystaniem 6 kamer w sugerowanej konfiguracji: Zakładamy realizację tych dyscyplin na minimum 6 kamer z czego sugerujemy użycia 4 kamer z długą optyką oraz 2 kamer z optyką standardową/ szeroką. b1) minimalne, sugerowane wymagania odnośnie ekipy realizacyjnej i produkcyjnej 1 wydawca 6 operatorów 1 operator systemów powtórkowych 22

23 Żużel Zawodnicy biorący udział w zawodach ścigają się na motocyklach po torach zbliżonych kształtem do owalu, zazwyczaj przez cztery okrążenia, ze startu wspólnego. W każdym wyścigu (zwanym biegiem) startuje czterech żużlowców. Realizacja z wykorzystaniem 8 kamer w sugerowanej konfiguracji: KAM 1 kamera ogólna / wysoko / długa optyka linia start-meta KAM 2 kamera zbliżeniowa / wysoko / długa optyka linia start meta KAM 3 kamera zbliżeniowa / wysoko / długa optyka - wiraż nr 1 KAM 4 kamera zbliżeniowa / wysoko / długa optyka - wiraż nr 2 KAM 5 kamera zbliżeniowa / wysoko / długa optyka wiraż nr 4 KAM 6 kamera ręczna / nisko / obiektyw szeroki linia start meta KAM 7 kamera ręczna / nisko / obiektyw standard na szeroki sugerujemy użycia kamery z łączem bezprzewodowym KAM 8 kamera na podnośniku / wysoko / obiektyw szeroki kamera ogólna / beauty shoot 8 operatorów 2 operatorów systemów powtórkowych 23
