1 ROZWIĄZANIA EXCEL DLA SIECI DOMOWYCH/SOHO

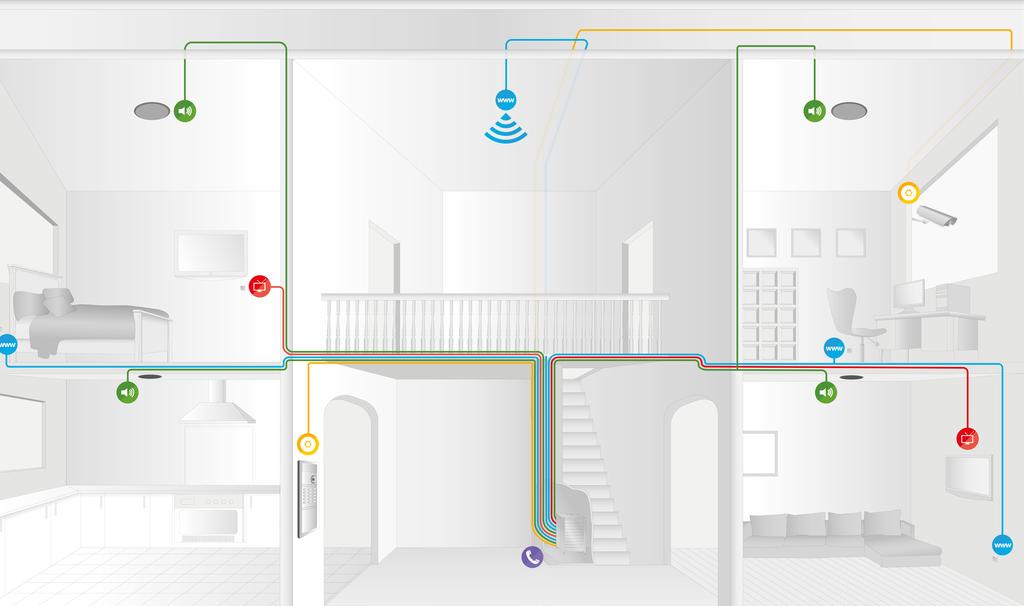

2 Domy podłączone do sieci Okablowanie strukturalne budynków mieszkalnych staje się coraz ważniejszą usługą w sektorze budowlanym i remontowym w związku z rosnącą liczbą urządzeń przewodowych i bezprzewodowych w domach. Ten trend jest widoczny wśród deweloperów budowlanych, niezależnych budowlańców, firm budujących akademiki oraz prywatnych właścicieli domów, którzy chcą zwiększyć łączność w swoich czterech kątach. Połączenie całego świata i rozwój Internetu rzeczy spowodowały, że oczekujemy kontroli nad urządzeniami z poziomu aplikacji na smartfonie, bez różnicy czy to w pracy, czy w domu. Niemal wszystkie nowe domy i mieszkania mają połączenie z Internetem, a rozwiązania Excel w zakresie okablowania budownictwa mieszkalnego zostały zaprojektowane z myślą o dostarczeniu odpowiednich produktów do tego celu. Cat 6 Cat6 Home Network Infrastructure TV & Satellite Distribution Multi-Room Hi-Fi Security BT Point Powyższy schemat ilustruje typową instalację i niezbędne usługi do zapewnienia łączności dla sieci bezprzewodowej, telewizora, urządzeń audio, systemu bezpieczeństwa, kontroli dostępu itp. Gama produktów Excel dla budownictwa mieszkalnego obejmuje nowe kable kat. 6 o zmniejszonej średnicy 25 AWG, kable krosowe kat. 6 mini i płaskie, rozdzielacz CATV, panel telefoniczny, gniazda AV, puszki montażowe natynkowe i płytki czołowe do zastosowań FFTX, szafkę sieciową SoHo, VertiCab, a także inne produkty z aktualnej oferty Excel, które mogą uzupełnić domowe instalacje.

3 Rozwiązania Excel do zastosowań domowych

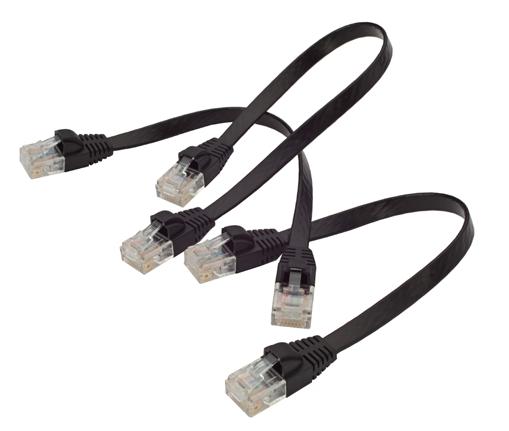

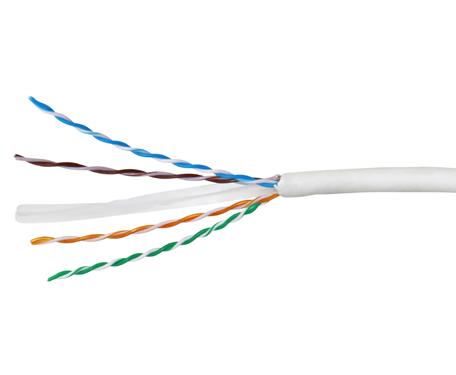

4 Gama produktów Excel dla sieci domowych/soho obejmuje: Kabel Excel kat. 6 Kabel Excel kat. 6 UTP został zaprojektowany, aby optymalnie obsługiwać protokoły transmisyjne wysokiej prędkości, co pozwala na osiągnięcie wydajności rzędu 1 Gbps i tym samym zapewnia idealną infrastrukturę dla domu lub małego/ przydomowego biura, do której można podłączyć wiele urządzeń. Nowy kabel Excel kat. 6 (nr części ) został stworzony z myślą o zastosowaniach w budownictwie mieszkaniowym i ma ograniczenie długości łącza do 60 m. Kabel składa się z 8 kolorowych przewodów 25 AWG z izolacją polietylenową, a jego całkowita średnica wynosi jedynie 4,6 mm. Przewody są skręcone, tworząc cztery pary o różnych długościach skoku skrętu. Kabel Excel kat. 6 nieekranowany, U/UTP, LSOH, do zastosowań domowych w pudle, 305 m fioletowy Kabel Excel kat. 6 nieekranowany, U/UTP, LSOH w pudle, 305 m fioletowy Kabel Excel kat. 6 nieekranowany, U/UTP, LSOH w pudle, 305 m biały Dostępne są również kable Excel kat. 5e. Kable krosowe płaskie Excel kat. 6 U/UTP czarne Kable krosowe Excel kat. 6 U/UTP są produkowane i testowane zgodnie z wymaganiami norm ISO i EN dla instalacji z okablowaniem tego typu. Wykorzystanie kabli krosowych Excel gwarantuje zgodność zainstalowanego systemu okablowania z wymaganiami transmisyjnymi TIA/EIA, ISO i EN oraz zapewnia optymalne poziomy wydajności dla okablowania domowego. Płaska budowa w połączeniu z zalewanymi osłonkami i krótką długością czyni je idealnymi do zastosowania w ograniczonych przestrzeniach w szafkach domowych systemów okablowania. W standardzie każdy kabel krosowy jest indywidualnie zapakowany i zabezpieczony powłoką zewnętrzną z PCV. Kable te doskonale nadają się do zastosowań domowych. Kable krosowe płaskie Excel kat. 6, U/UTP, domowe czarne 200 mm Kable krosowe płaskie Excel kat. 6, U/UTP, domowe czarne 250 mm Kable krosowe płaskie Excel kat. 6, U/UTP, domowe czarne 500 mm

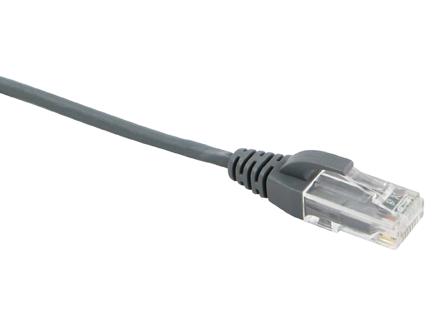

5 Kable krosowe mini Excel kat. 6 nieekranowane (U/UTP), skrętka, LSOH Kable krosowe Excel kat. 6 UTP są produkowane i testowane zgodnie z normami ISO i EN dla instalacji wykorzystujących tego typu okablowanie. Wykorzystanie kabli krosowych Excel gwarantuje zgodność zainstalowanego systemu okablowania z wymaganiami transmisyjnymi TIA/EIA, ISO i EN oraz zapewnia optymalne poziomy wydajności dla okablowania Excel kat. 6. Dostępny jest szeroki wybór długości i kolorów. Zalewane osłonki są standardowo oznakowane kolorami, a każdy kabel jest dostarczany w indywidualnym opakowaniu. Standardowo wszystkie kable zabezpieczone są powłoką bezhalogenową o niskim poziomie emisji dymu i charakteryzują się niewielką średnicą zewnętrzną, co czyni je idealnymi do stosowania w centrach danych i instalacjach o dużym zagęszczeniu okablowania. Kabel krosowy mini Excel kat. 6, U/UTP, LSOH, z osłonką, szary, 0,5 m Kabel krosowy mini Excel kat. 6, U/UTP, LSOH, z osłonką, biały, 0,5 m Kabel krosowy mini Excel kat. 6, U/UTP, LSOH, z osłonką, niebieski, 0,5 m Kabel krosowy mini Excel kat. 6, U/UTP, LSOH, z osłonką, żółty, 0,5 m Panel telefoniczny Excel Telefoniczny panel rozgałęziający Excel posiada 1 wejście telefoniczne rozgałęzione na 4 porty wyjściowe RJ45 oraz 8 portów kategorii 6. Stanowi idealne rozwiązanie dla sektora instalacji domowych, umożliwiające rozprowadzenie przewodowych rozgałęzień linii telefonicznej. Wejście telefoniczne posiada jedno gniazdo RJ45 lub złącze zaciskowe zgodne z LSA, a porty kategorii 6 posiadają z tyłu złącza zaciskowe zgodne z LSA. Panel został zaprojektowany specjalnie do stosowania z szafkami domowymi Excel SOHO, które wykorzystują profil 10 dla pól krosowych i mieszczą przełączniki sieciowe oraz routery DSL dostawców Internetu. Panel telefoniczny Excel kat Korpus panelu krosowego MicroLan Excel na gniazda Keystone

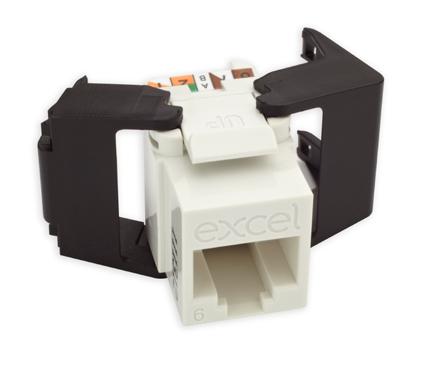

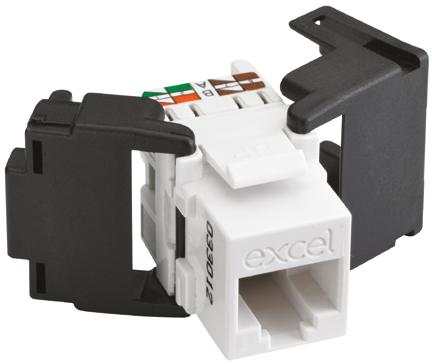

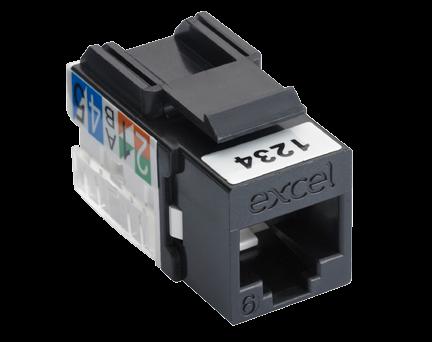

6 Gniazda Keystone Excel Korpus panelu krosowego MicroLan Excel na gniazda Keystone oraz inne korpusy paneli krosowych z tej serii zostały zaprojektowane tak, aby można było w nich umieścić gniazda Keystone Excel, dostępne w wersji ekranowanej i nieekranowanej w kat. 6A, 6 i 5e. Te wysokowydajne i łatwe do terminowania gniazda beznarzędziowe pasują do pustych korpusów paneli i wielu płytek czołowych Excel dostępnych w ofercie. Gniazdo Keystone Excel kat. 6, U/UTP, nieekranowane, motylkowe, beznarzędziowe białe Gniazdo Keystone Excel kat. 6, U/UTP, nieekranowane, motylkowe, beznarzędziowe czarne Gniazdo Keystone Excel kat. 6, U/UTP, nieekranowane, 90 białe Gniazdo Keystone Excel kat. 6, U/UTP, nieekranowane, 90 czarne BK Odwiedź stronę aby zapoznać się z pełną gamą gniazd Keystone kat. 6 A i 5. Standardowe gniazda beznarzędziowe Excel Wysokowydajne i łatwe do terminowania gniazda z istniejącej gamy produktów Excel są idealne do stosowania z płytkami czołowymi z serii produktów biurowych Excel, jak również z innymi płytkami czołowymi z wyższej półki, które zapewnią stylowy wygląd każdej domowej instalacji. Gniazdo Excel kat. 6, U/UTP, niskoprofilowe, beznarzędziowe czarne BK Gniazdo Excel kat. 6 U/UTP, niskoprofilowe, beznarzędziowe białe WT

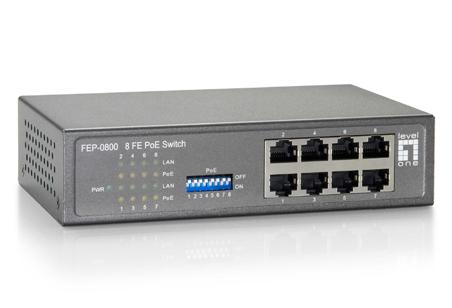

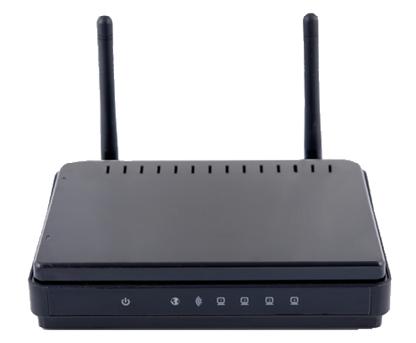

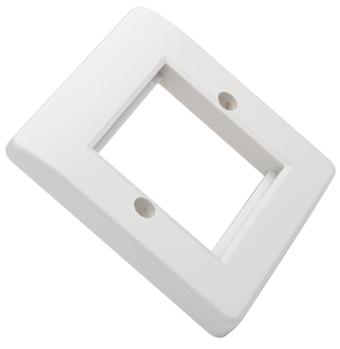

7 Przełączniki sieciowe/routery Każda instalacja wymaga odpowiedniego przełącznika do zastosowań domowych. Polecamy produkty wiodących marek: Edgecore Networks i Level One. ECS P firmy Edgecore Networks Jest to wysokowydajny, 8-portowy przełącznik warstwy L2 z obsługą PoE+, wyposażony w 1 port 10/100/1000Base-TX i 4 porty SFP Gigabit Ethernet (150 W). Przełącznik ten jest idealnym rozwiązaniem, gdy zależy nam na zapewnieniu przepustowości łącza rzędu 1 Gbit/s dla użytkowników domowych i biznesowych. FEP0800 firmy Levelone Jest to 8-portowy przełącznik Fast Ethernet z obsługą PoE, 85 W, 10/100 Mbps, full/half-duplex, auto-negocjacja, auto MDI-MDIX Prosty system instalacji typu podłącz i używaj. Router dostawcy Internetu Ostatnim niezbędnym elementem sieci domowej jest odpowiedni router od dostawcy Internetu, np. T-Mobile czy Orange. Elementy montażowe Excel do biura Seria produktów Excel przeznaczonych do biura umożliwia estetyczne i stylowe wykończenie instalacji Excel i równie doskonale nadaje się do zastosowań domowych. Płytka czołowa biurowa Excel, pojedyncza, z 2 zaślepkami montażowymi biała Płytka czołowa biurowa Excel, podwójna, z 2 zaślepkami montażowymi biała Seria produktów Excel do biura dostępna jest również w kolorze grafitowym odwiedź aby dowiedzieć się więcej

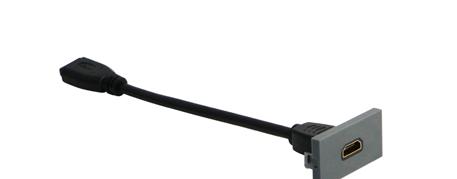

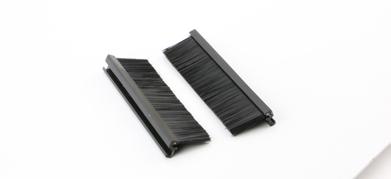

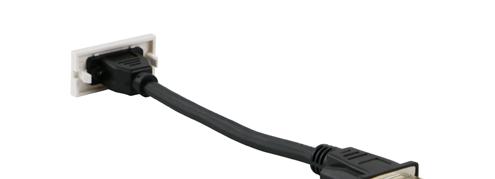

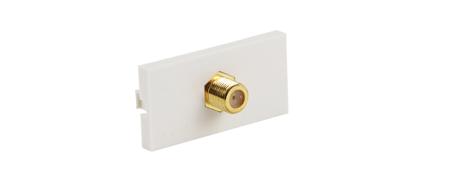

8 Gniazda AV Excel Oferta Excel obejmuje szeroki wybór gniazd AV do zastosowań domowych oraz biurowych. Asortyment obejmuje gniazda z przewodem, montowane w pokrywach o rozmiarze Euromod, przeznaczone do użytku z produktami biurowymi Excel, jak również gniazda Keystone do wykorzystania w panelach lub innych płytkach czołowych. Gniazda w wersji z przewodem 150 mm mają za zadanie ułatwić montaż w płytkich puszkach osprzętowych. 1-portowy adapter antenowy typu F, koncentryczny biały Adapter HDMI v1.4 Keystone biały portowy adapter Keystone USB 3.0 typ A, biały portowy adapter Keystone USB 2.0 typ A, biały Adapter wejściowy audio 3,5 mm Keystone, biały Adapter biurowy zatrzaskowy, 25x50, HDMI v1.4, z przewodem 150 mm Adapter biurowy zatrzaskowy, 25x50, USB 2.0, z przewodem 150 mm Adapter biurowy zatrzaskowy, 25x50, USB 3.0, z przewodem 150 mm Adapter biurowy zatrzaskowy, 25x50, SVGA, z przewodem 150 mm Adapter biurowy zatrzaskowy Excel, 25x50, antenowy typu F, koncentryczny Adapter biurowy zatrzaskowy Excel, 25x50, audio 3,5 mm Przepust szczotkowy Excel, czarny, do płytki biurowej pojedynczej (1 para) Przepust szczotkowy Excel, czarny, do płytki biurowej podwójnej (1 para)

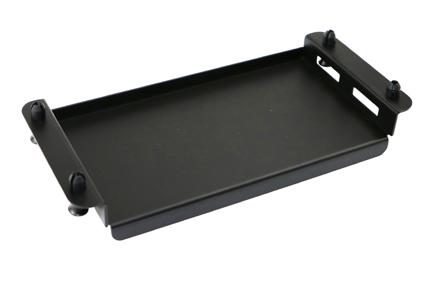

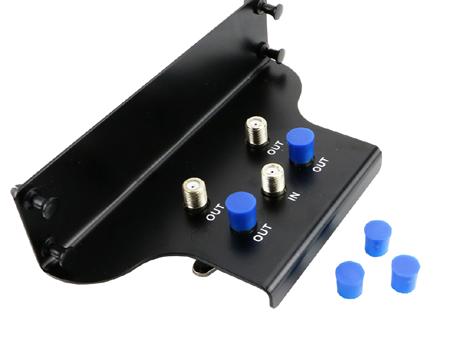

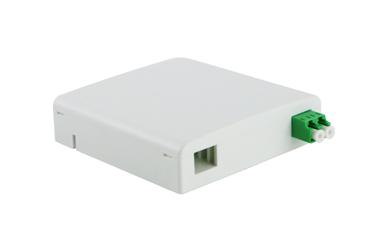

9 Puszka montażowa natynkowa FTTX z płytką czołową Excel Puszka montażowa natynkowa FTTX z płytką czołową Excel została stworzona w odpowiedzi na rosnącą liczbę zastosowań pasywnych sieci optycznych i sieci FTTX, jak na przykład FTTH ( światłowód do domu ) czy FTTD ( światłowód do biurka ), które wymagają wysokiej przepustowości łącza, jaką zapewnia światłowód. Wymiary puszek to 86,2 mm x 86,2 mm x 22 mm (wys. x szer. x gł.). Jest to elastyczne rozwiązanie ze względu na dostępność w kilku wariantach: puszka może być pusta, z 2 adapterami SC/APC simplex, 1 adapterem LC/APC duplex lub 2 adapterami LC/APC duplex. Wewnątrz puszki znajduje się kilka plastikowych uchwytów do uporządkowania włókna światłowodu wiodącego do adaptera. Puszka montażowa natynkowa, niezaładowana, z płytką czołową Puszka montażowa natynkowa SC/APC z płytką czołową Puszka montażowa natynkowa 2x LC/APC duplex z płytką czołową Puszka montażowa natynkowa 1x LC/APC duplex z płytką czołową Rozdzielacz CATV i płyta montażowa na przełącznik Excel Ten 4-wyjściowy rozdzielacz sygnału wideo Excel został wyprodukowany z najwyższej jakości materiałów i przeznaczony jest do rozprowadzania sygnału satelitarnego wewnątrz mieszkania lub domu. Posiada 1 wejście typu F oraz 4 wyjścia i obsługuje częstotliwości z zakresu 5 MHz - 2 GHz. W sprzedaży dostępna jest również płyta montażowa z pasem na rzep do instalowania małych przełączników sieciowych wewnątrz domowej szafki sieciowej. 4-wyjściowy rozdzielacz CATV Excel Płyta montażowa na przełącznik sieciowy Excel

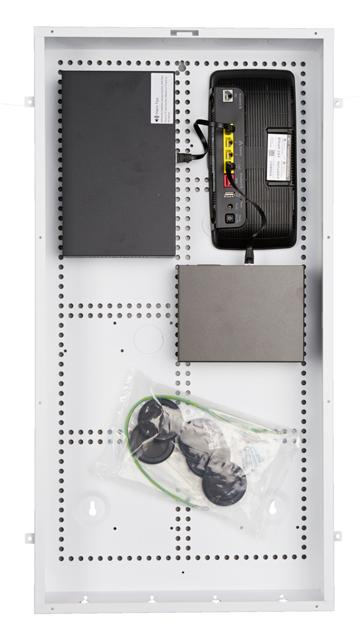

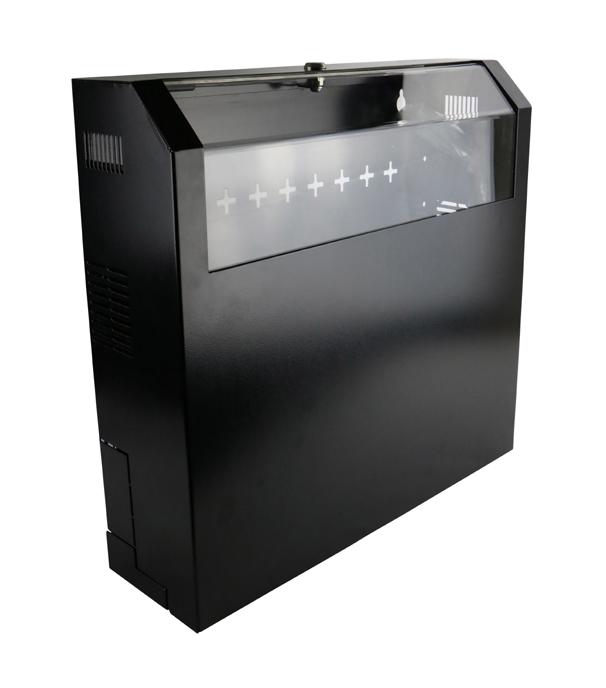

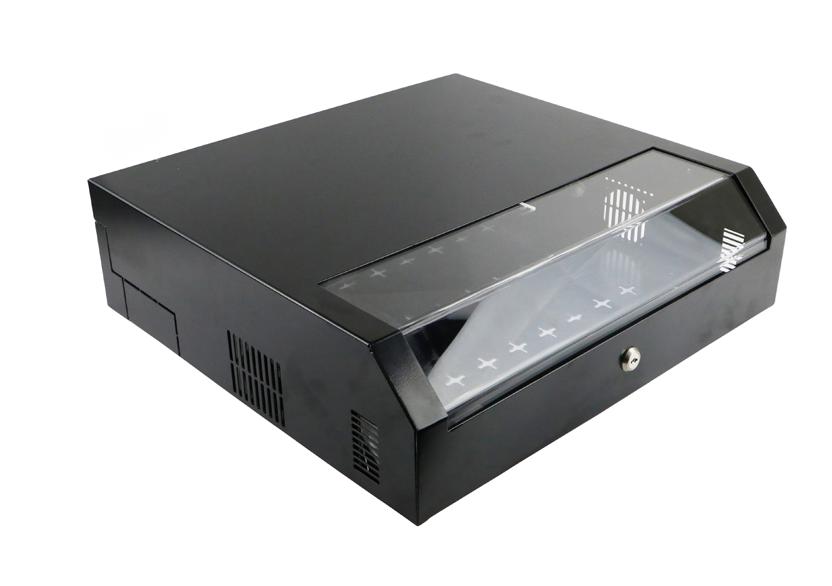

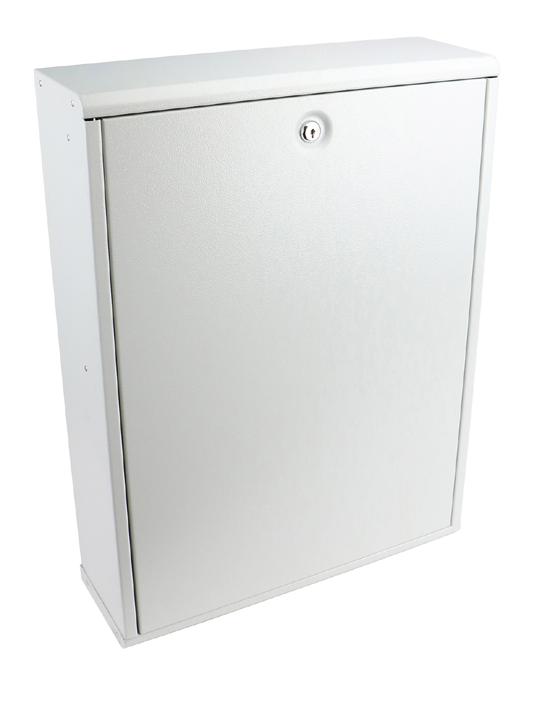

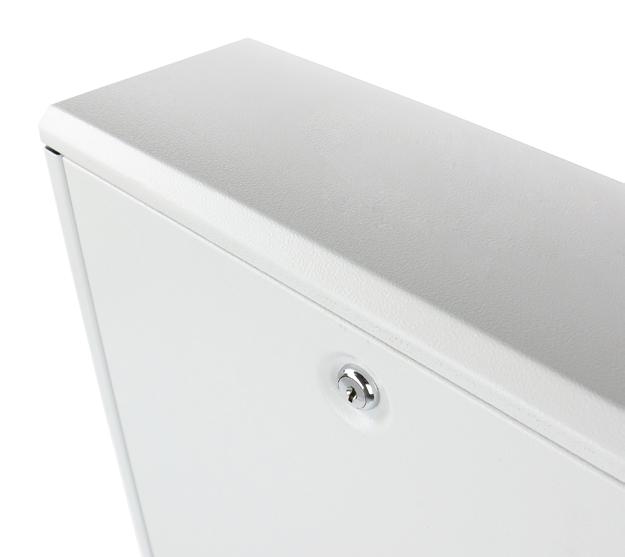

10 Szafy i obudowy Excel Domowa szafka sieciowa SoHo szara/biała Domowa szafka sieciowa SoHo Excel została zaprojektowana do pomieszczenia centrum nowoczesnej automatyki domowej, na które składają się główne pole krosowe oraz urządzenia aktywne stosowane w sieci domowej/soho. W szafce przewidziano miejsce i punkty montażowe dla routera dostawcy Internetu (kompatybilne ze sprzętem większości dostawców), przełącznika sieciowego, rozdzielacza CATV oraz głównych pól krosowych, tak aby umożliwić rozprowadzenie wszystkich usług po całym domu. Domowa szafka sieciowa SoHo Excel ma wymiary 600 mm x 450 mm x 150 mm (wys. x szer. x gł.) i wykonana jest z miękkiej stali o grubości 1 mm. Szafka wyposażona jest w drzwiczki zamykane na klucz dla łatwiejszego dostępu i większego bezpieczeństwa. Domowa szafka sieciowa SoHo Excel szara/biała VertiCab Excel VertiCab Excel to elastyczne rozwiązanie do instalowania urządzeń lub paneli krosowych w różnych pozycjach, zarówno dla światłowodów, jak i kabli miedzianych. Szafka może zostać zamocowana na ścianie, suficie lub w przestrzeni pod podłogą techniczną. Szafka ma 3U miejsca o dużej głębokości i 2U miejsca płytkie, pozwalające pomieścić rozmaite urządzenia i panele krosowe. VertiCab Excel w standardzie zawiera mocowania dla kabli oraz wejścia na ich poprowadzenie wewnątrz estetycznej obudowy. Pokrywa na zawiasach jest zamykana na klucz i wyposażona w teleskopy gazowe. VertiCab Excel idealnie nadaje się na punkt konsolidacyjny, obudowę dla małych urządzeń lub szafkę domową. VertiCab Excel ma wymiary 500 mm x 475 mm x 140 mm (wys. x szer. x gł.) i posiada dużą pokrywę na zawiasach, którą można zamknąć na klucz. VertiCab Excel

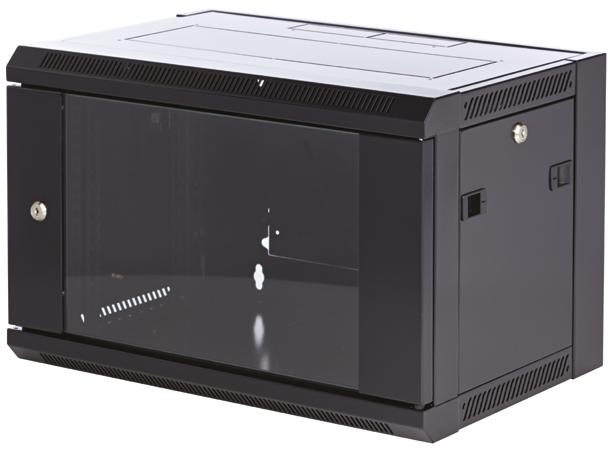

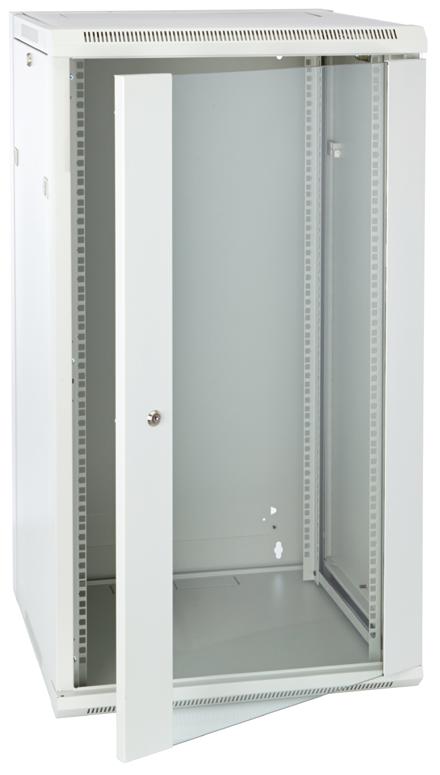

11 Szafki naścienne Environ Produkty z serii szafek naściennych Environ zostały zaprojektowane z myślą o wytrzymałości, łatwości użytkowania i schludnej estetyce. Dostępne są w kolorze szarym lub czarnym oraz w szerokim wyborze wymiarów, wskazanych w tabeli poniżej. Szafki Environ mogą zostać dostarczone złożone lub w płaskim opakowaniu (flat pack). Excel oferuje też pełny asortyment akcesoriów przydatnych przy instalacji kabli i urządzeń, między innymi półki, moduły wentylacyjne i listwy zasilające. Seria WR390 głębokość 390 mm Wysokość (U) Szerokość (mm) Wysokość całkowita (mm) Głębokość (mm) Szary Szary, flat pack Czarny Czarny, flat pack 6 U WB6.390SG WBFP6.390SG WB6.390SG-BK WBFP6.390SGB 9 U WB9.390SG WBFP9.390SG WB9.390SG-BK WBFP9.390SGB 12 U WB12.390SG WBFP12.390SG WB12.390SG-BK WBFP12.390SGB 15 U WB15.390SG WBFP15.390SG WB15.390SG-BK WBFP15.390SGB 18 U WB18.390SG WBFP18.390SG WB18.390SG-BK WBFP18.390SGB 21 U WB21.390SG WBFP21.390SG WB21.390SG-BK WBFP21.390SGB Seria WR500 głębokość 500 mm Wysokość (U) Szerokość (mm) Wysokość całkowita (mm) Głębokość (mm) Szary Szary, flat pack Czarny Czarny, flat pack 6 U WB6.5SG WBFP6.5SG WB6.5SGB WBFP6.5SGB 9 U WB9.5SG WBFP9.5SG WB9.5SGB WBFP9.5SGB 12 U WB12.5SG WBFP12.5SG WB12.5SGB WBFP12.5SGB 15 U WB15.5SG WBFP15.5SG WB15.5SGB WBFP15.5SGB 18 U WB18.5SG WBFP18.5SG WB18.5SGB WBFP18.5SGB 21 U WB21.5SG WBFP21.5SG WB21.5SGB WBFP21.5SGB Seria WR600 głębokość 600 mm Wysokość (U) Szerokość (mm) Wysokość całkowita (mm) Głębokość (mm) Szary Szary, flat pack Czarny Czarny, flat pack 6 U WB6.6SG WBFP6.6SG WB6.6SGB WBFP6.6SGB 9 U WB9.6SG WBFP9.6SG WB9.6SGB WBFP9.6SGB 12 U WB12.6SG WBFP12.6SG WB12.6SGB WBFP12.6SGB 15 U WB15.6SG WBFP15.6SG WB15.6SGB WBFP15.6SGB 18 U WB18.6SG WBFP18.6SG WB18.6SGB WBFP18.6SGB 21 U WB21.6SG WBFP21.6SG WB21.6SGB WBFP21.6SGB

12 Więcej informacji oraz karty specyfikacji dla wszystkich produktów opisanych w tej broszurze można znaleźć na Head Office Excel House Junction Six Industrial Park Electric Avenue Birmingham B6 7JJ Anglia Tel.: +44 (0) sales@excel-networking.com Siedziba główna dla Bliskiego Wschodu i Afryki PO Box Office 11A, Gold Tower Cluster I Jumeirah Lakes Towers Dubaj Zjednoczone Emiraty Arabskie Tel.: salesme@excel-networking. com FS EMS MF1737_10/16
