BEZINWAZYJNE POMIARY PRZEPŁYWU CIECZY ZESTAW POMIAROWY ZDI.RWI ZDI.RWI ZESTAW POMIAROWY PRZENOŚNY ZDI.RWI to połączenie doskonałej jakości i wyróżniających cech metrologicznych przy niskiej cenie.

Istotnym elementem zestawu są specjalne statywy oraz z unikatowy napinacz STRONGMAN, ułatwiający wygodny i stabilny montażu sond pomiarowych na rurociągu. ZDI.

Przykładowe ciecze mierzone: woda (zimna / ciepła / gorąca / demineralizowana / destylowana / pitna / z ujęć wodnych), roztwory wodne, paliwa, roztwory chemiczne, media chłodnicze (np.

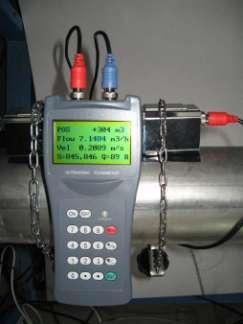

1 BEZINWAZYJNE POMIARY PRZEPŁYWU CIECZY ZESTAW POMIAROWY ZDI.RWI ZDI.RWI ZESTAW POMIAROWY PRZENOŚNY ZDI.RWI to połączenie doskonałej jakości i wyróżniających cech metrologicznych przy niskiej cenie. Zestaw składa się z przenośnego przetwornika elektronicznego hand-held z wyświetlaczem i przyciskami do wygodnej konfiguracji oraz bezinwazyjnych sond pomiarowych. Istotnym elementem zestawu są specjalne statywy oraz z unikatowy napinacz STRONGMAN, ułatwiający wygodny i stabilny montażu sond pomiarowych na rurociągu. ZDI.RWI CIECZE MIERZONE, OBSZAR ZASTOSOWAŃ ZDI.RWI jest przeznaczony do bezinwazyjnych pomiarów przepływu wody i innych cieczy czystych płynących rurociągami całkowicie wypełnionymi. Przykładowe ciecze mierzone: woda (zimna / ciepła / gorąca / demineralizowana / destylowana / pitna / z ujęć wodnych), roztwory wodne, paliwa, roztwory chemiczne, media chłodnicze (np. woda + glikol), płynne leki, alkohole, media spożywcze, soki owocowe i inne ZDI.RWI idealnie sprawdza się działach utrzymania ruchu, automatyki, kontroli, w pomiarach wykonywanych w warunkach polowych, jak: instalacje wodne, CO i CW, badanie wydajności pomp i systemów pompowych, diagnoza i uruchomienia na obiektach, energetyka, studnie pomiarowe, kontrola wycieków, kopalnie, zbiorniki, instalacje klimatyzacyjne w dużych budynkach (szpitale, gmachy użyteczności publicznej), oleje i petrochemia, przemysł chemiczny, przemysł samochodowy, przemysł papierniczy, przemysł maszynowy, przemysł farmaceutyczny, produkcja półprzewodników, przemysł spożywczy i napojów i inne tel fax: biuro@alfine.pl 1/6

2 ZDI.RWI CECHY WYRÓŻNIAJĄCE CENA = znacząco niższa w stosunku do porównywalnych przyrządów dostępnych na rynku. Użytkownik może być na żywo przeszkolony na stanowisku pomiarowym ALFINE-TIM w zakresie obsługi lub może uczestniczyć w sprawdzeniu przepływomierza. Rozpiętość mierzalnych prędkości przepływu: 0.01 m/s 15 m/s w obu kierunkach.! W badaniach testowych mierzono przy prędkości przepływu 2 mm/s Właściwość ta jest przydatna przy detekcji wycieków i nieszczelności. Dokładność pomiaru (w warunkach referencyjnych): typowo ( 1 ±2)% dla v > 0.3 m/s lub (±0.006) m/s dla v < 0.3 m/s. Metoda pomiarowa: Transit Time. Przepływomierz jest lekki, poręczny, łatwy w instalacji i obsłudze, posiada interesujące i bogate menu. Do konfiguracji i przeglądania danych służy klawiatura z 18-toma przyciskami. Przepływomierz posiada wbudowane zaawansowane algorytmy autodiagnostyczne jakości pomiarów. Przepływomierz jest wyposażony w wyjście komunikacji cyfrowej RS232. Przepływomierz jest wyposażony w 3 sumatory (w przód w tył netto). Przetwornik elektroniczny jest wyposażony wyświetlacz LCD z czterema liniami znaków; przykładowe eksponowane parametry w zależności od konfiguracji: wartość przepływu, stan sumatora (przepływ w przód lub w tył lub netto), prędkość przepływu, jakość sygnału. Bezinwazyjne sondy pomiarowe są instalowane na powierzchni rurociągu: bez zatrzymywania procesu, bez kontaktu z cieczą płynącą, bez względu na ciśnienie w rurociągu, bez przecinania lub nawiercania rurociągu, bez części ruchomych, bez spadku ciśnienia. Mierzone mogą być praktycznie wszelkie standardowe ciecze jak: woda i inne ciecze czyste lub lekko zanieczyszczone (< ppm lub <2% cząstek mniejszych niż 100 m). Szeroki zakres średnic rurociągów: DN 25 (1 ) DN 700 (28 ) lub więcej, w zależności od rodzaju zastosowanych sond pomiarowych. Temperatura cieczy: typowo 0 o C +70 o C ( = sondy standardowe) lub 0 o C +120 o C (= sondy wysokotemperaturowe, przeznaczone dla doraźnych / uruchomieniowych / diagnostycznych / krótkookresowych pomiarów kontrolnych). Zalecenia instalacyjne dotyczące odcinków prostych: na napływie 10 x DN (min), na wypływie 5 x DN (min) (DN = średnica rurociągu). Zasilanie z wewnętrznych baterii Ni-MH (praca do 10 h na obiekcie). Wymiary i masa przetwornika: 200 x 90 x 30 mm; 514 g z bateriami. tel fax: biuro@alfine.pl 2/6

ZDI.RWI WYPOSAŻENIE DODATKOWE SONDY POMIAROWE SPS1 SPS1H SPM1 SPM1H SPL1 Sondy pomiarowe małe (S1 = Small) średnice rurociągów DN 20 DN 100 / temperatura (0 70) o C Sondy pomiarowe małe

) (przeznaczone dla doraźnych / uruchomieniowych / diagnostycznych / krótkookresowych pomiarów kontrolnych) średnice rurociągów DN 20 DN 100 / temperatura (0 120) o C Sondy pomiarowe średnie (M1 =

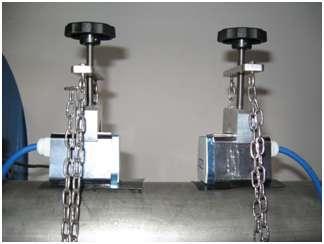

3 ZDI.RWI WYPOSAŻENIE DODATKOWE SONDY POMIAROWE SPS1 SPS1H SPM1 SPM1H SPL1 Sondy pomiarowe małe (S1 = Small) średnice rurociągów DN 20 DN 100 / temperatura (0 70) o C Sondy pomiarowe małe wysokotemperaturowe (H = High Temp.) (przeznaczone dla doraźnych / uruchomieniowych / diagnostycznych / krótkookresowych pomiarów kontrolnych) średnice rurociągów DN 20 DN 100 / temperatura (0 120) o C Sondy pomiarowe średnie (M1 = Medium) średnice rurociągów DN 80 DN 700 / temperatura (0 70) o C Sondy pomiarowe średnie wysokotemperaturowe (H = High Temp.) (przeznaczone dla doraźnych / uruchomieniowych / diagnostycznych / krótkookresowych pomiarów kontrolnych) średnice rurociągów DN 80 DN 700 / temperatura (0 120) o C Sondy pomiarowe duże (L1 = Large) średnice rurociągów DN 500 wzwyż / temperatura (0 70) o C STATYWY DO SOND POMIAROWYCH STS Statyw do sond pomiarowych SPS STSH STM STMH Statyw do sond pomiarowych SPSH Statyw do sond pomiarowych SPM Statyw do sond pomiarowych SPMH ELEMENTY MOCUJĄCE STRONGMAN CHAIN 03 Napinacz do mocowania statywu lub sond na rurociągu przy użyciu łańcuszka CHAIN 03 Łańcuszki do mocowania statywu lub sond na rurociągu, napinanie przy użyciu STRONGMAN tel fax: biuro@alfine.pl 3/6

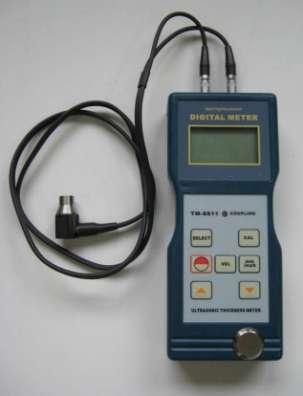

PGR 05 POMIAR GRUBOŚCI ŚCIANKI RUROCIĄGU Z WBUDOWANYM WZORCEM PGR 05 przyłącza kabli sondy pomiarowej wyświetlacz COUPLING = kontakt CAL = kalibracja sonda pomiarowa SELECT wybór materiału mm / inch

4 ELEMENTY SPRZĘGAJĄCE ŻELE I TAŚMY Zastosowanie elementów sprzęgających o właściwościach dobranych do aplikacji sprzyja udanym pomiarom. Elementy sprzęgające są dobierane indywidualnie, stosownie do temperatury rurociągu. PGR 05 POMIAR GRUBOŚCI ŚCIANKI RUROCIĄGU Z WBUDOWANYM WZORCEM PGR 05 przyłącza kabli sondy pomiarowej wyświetlacz COUPLING = kontakt CAL = kalibracja sonda pomiarowa SELECT wybór materiału mm / inch przełączanie jednostek = przewijanie lub ON / OFF = zasilanie wzorzec grubości = przewijanie lub + VEL = nastawa prędkości pokrywa baterii SZKOLENIA / URUCHOMIENIE NA OBIEKCIE / WYPOŻYCZENIA Firma ALFINE-TIM oferuje dodatkowe usługi: Szkolenie w zakresie obsługi w siedzibie ALFINE-TIM. Szkolenie u Klienta. Uruchomienie na obiekcie. Oprogramowanie nastaw przed dostawą (według formularza) Pomiary kontrolne na obiekcie. Wypożyczenia aparatury pomiarowej. tel fax: biuro@alfine.pl 4/6

PRZYKŁADY BEZINWAZYJNYCH POMIARÓW KONTROLNYCH W TERENIE

przepływomierzy i wodomierzy dowolnego typu, w tym

5 PRZYKŁADY BEZINWAZYJNYCH POMIARÓW KONTROLNYCH W TERENIE ZREALIZOWANYCH NA ZLECENIE: PRACUJĄCE PRZEPLYWOMIERZE, WYDAJNOŚĆ POMP ITP. Sprawdzanie dokładności pomiaru zainstalowanych przepływomierzy i wodomierzy dowolnego typu, w tym kołnierzowych / insertion inline / pałkowych / wpustowych sztycowych. Po sprawdzeniu przepływomierzy pracujących na obiekcie wystawiane jest Imienne Świadectwo sprawdzenia. tel fax: biuro@alfine.pl 5/6

FIRMA ALFINE-TIM OFERUJE INDYWIDUALNY DOBÓR PRZYRZĄDÓW POMIAROWYCH STOSOWNIE DO WARUNKÓW POMIARU, KOMPLETACJĘ DOSTAW, MONTAŻ I URUCHOMIENIA ORAZ OPIEKĘ SERWISOWĄ GWARANCYJNĄ I POGWARANCYJNĄ.

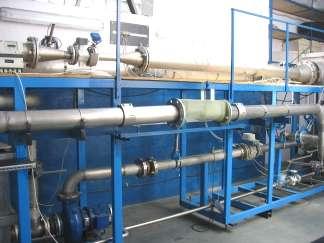

6 FIRMA ALFINE-TIM OFERUJE INDYWIDUALNY DOBÓR PRZYRZĄDÓW POMIAROWYCH STOSOWNIE DO WARUNKÓW POMIARU, KOMPLETACJĘ DOSTAW, MONTAŻ I URUCHOMIENIA ORAZ OPIEKĘ SERWISOWĄ GWARANCYJNĄ I POGWARANCYJNĄ. FIRMA ALFINE-TIM POSIADA WŁASNE STANOWISKO WYPOSAŻONE W PRZEPŁYWOMIERZE WZORCOWE WYSOKIEJ KLASY. STANOWISKO UMOŻLIWIA sprawdzanie na mokro w zamkniętym obiegu, co pozwala na pełną diagnostykę, także długoczasową, włącznie z sygnałami wyjściowymi i komunikacją cyfrową; wyniki sprawdzenia i kalibracji są rejestrowane regulację prędkości przepływu wody w zakresie m/s 10 m/s, dynamika 1 : 5000 sprawdzanie przepływomierzy nieinwazyjnych, z wydaniem Imiennego Protokołu z wydrukiem błędów sprawdzanie i konfigurację przepływomierzy elektromagnetycznych sprawdzanie przepływomierzy insertion / inline / pałkowych / wpustowych / sztycowych oraz czujników mętności, ph, przewodności właściwej i innych sprawdzanie kilku czujników równocześnie i porównanie ich wskazań stanowisko służy także do wzorcowania i sprawdzania zwężek pomiarowych z przyłączami o przekroju kołowym stanowisko pomiarowe + wyposażenie + zespół ALFINE-TIM to doskonała możliwość sprawdzenia przepływomierzy i szkolenia użytkowników w zakresie obsługi; udział w szkoleniu potwierdzamy Imiennym Certyfikatem. NASZE ATUTY Udokumentowane, kierunkowe, wysokie wykształcenie oraz ponad 20 lat doświadczenia praktycznego. Firma ALFINE-TIM może się podjąć kompleksowej realizacji opomiarowania pod klucz z wykorzystaniem urządzeń elektronicznych, począwszy od projektów także nietypowych. Oferujemy dobór, kompletację i dostawę urządzeń pomiarowych i armatury montażowej oraz instalację i uruchomienie na obiekcie. Firma ALFINE-TIM zapewnia opiekę serwisową gwarancyjną i pogwarancyjną. Firma ALFINE-TIM wykonuje usługi pomiarowe / weekendowe ALL INCLUSIVE na obiekcie, obejmujące m.in. pomiar i rejestrację przepływu (np. wody, ścieków, sprężonego powietrza i gazów), temperatury, ciśnienia, wilgotności i innych parametrów oraz energii elektrycznej pomp i innych urządzeń. Równoczesne pomiary w kilku punktach, z rejestracją lub przekazem danych GPRS (wycieki, bilansowanie). Pomiary kontrolne w terenie realizacja na zlecenie (przykładowe realizacje pokazano dalej). ZAINTERESOWANYCH PROSIMY O KONTAKT Z FIRMĄ ALFINE-TIM DR INŻ. ZYGFRYD GŁUCHY GLUCHY@ALFINE.PL DR INŻ. DANUTA KLEMKE DANUTA@ALFINE.PL Opracowanie ma charakter informacyjny. Zastrzega się możliwość wprowadzania zmian bez powiadamiania. tel fax: biuro@alfine.pl 6/6
