1 Vacuflow Technologia kanalizacji próżniowej

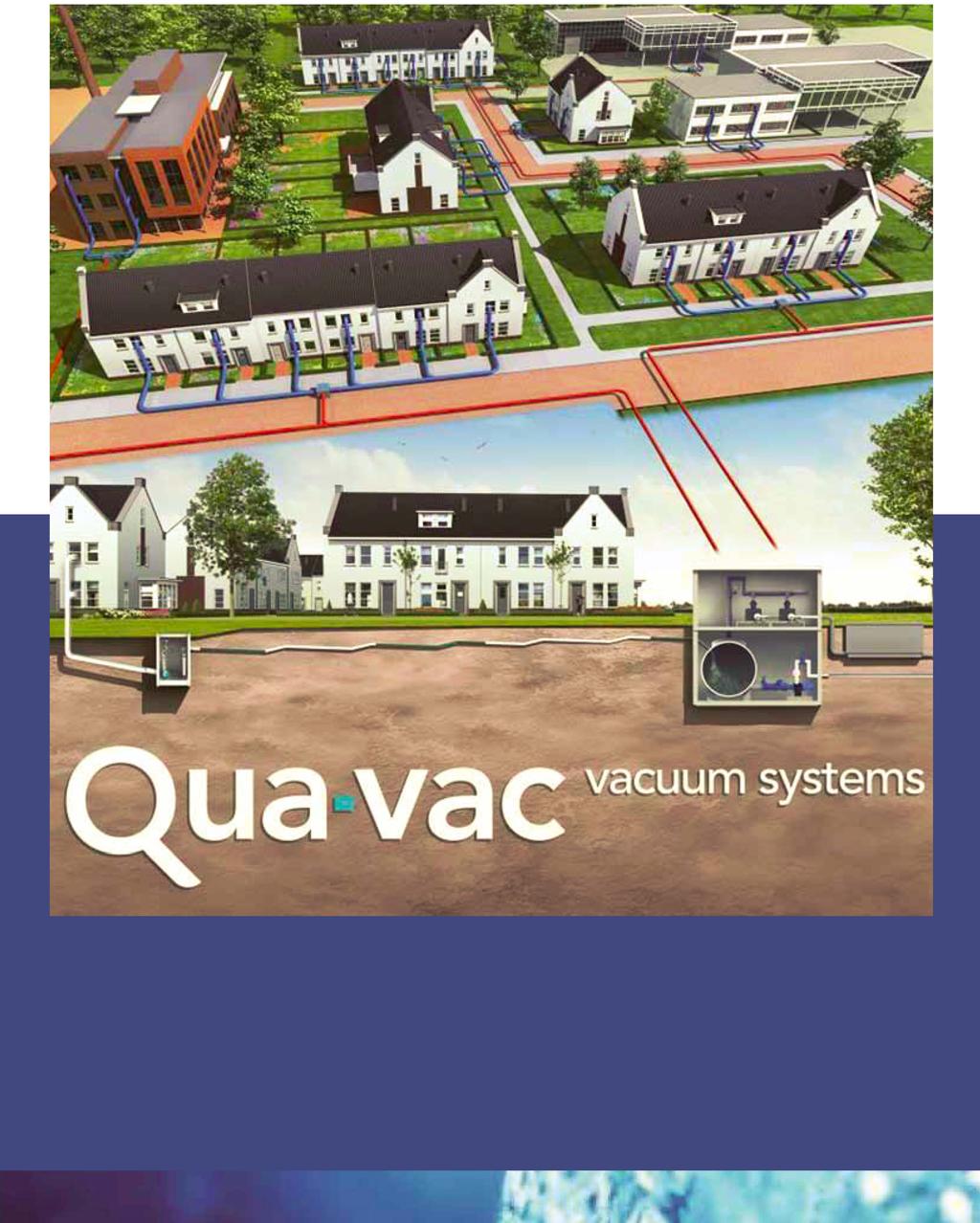

3 I II I II III III Wykorzystanie systemu podciśnieniowego: Osiedla mieszkalne Zony rekreacyjne Statki Tereny wiejskie Supermarkety Projekty innowacyjne System kanalizacji próżniowej Ścieki przepływają grawitacyjnie do pojemnika buforowego. Gdy poziom ścieków w pojemniku podnosi się, zawór aktywuje się, co pozwala, aby zawartość pojemnika zmieszała się z powietrzem i zasysała się do magistrali próżniowej. System ten ma tę zaletę, że więcej niż jeden budynek może być połączony do jednego bloku zaworów, na co pozwala pojemność buforową. System składa się z: przyłącze budynków automatyczny podciśnieniowy zawór rurociąg podciśnieniowy zbiornik albo przepompownia Jedną z charakterystycznych cech systemu próżniowego jest obecność pojemnika buforowego. Ten pojemnik jest rzeczywiście dodatkowym zabezpieczeniem w systemie. Gdyby jednak miały miejsce przerwy w dostawie prądu, to pojemnik buforowy będzie to studnie będą mogły magazynować ścieki do 24 godziny. Na ogół, system próżniowy stosuje się zwłaszcza gdy jest wymagana duża ilość połączeń i duża przepustowość. Typowym przykładem jest projekt, w którym 1500 domów korzysta z tego systemu w zabudowie szeregowej wraz z kanałem. Całkowita długość rurociągów próżni to 72 kilometry i ponad 1000 jednostek zaworowych - monitoring jest zainstalowany.

Zawory 63 i 90 mm Przekrój zaworu 63 mm Zastaw z zaworem 63 mm, pływak

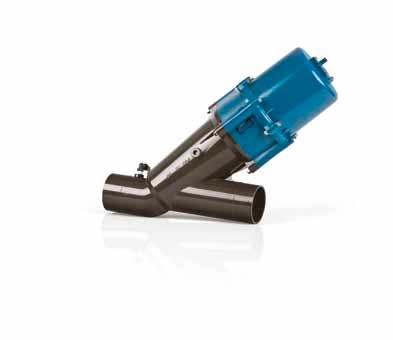

Zawór 63 mm Producent specjalizuje się w technologii kanalizacji

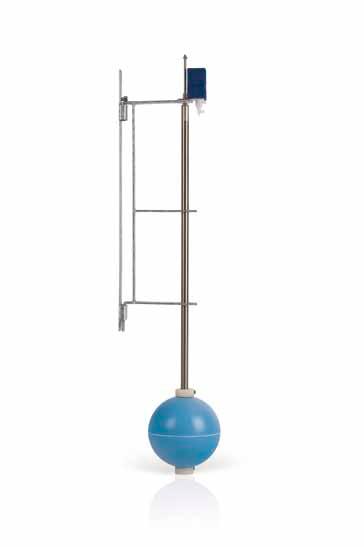

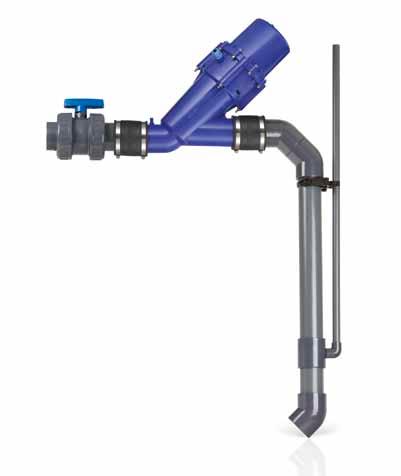

4 Zawory 63 i 90 mm Przekrój zaworu 63 mm Zastaw z zaworem 63 mm, pływak aktywacyjny i by - pass. Zawór 63 mm Producent specjalizuje się w technologii kanalizacji próżniowej z długim doświadczeniem w dostarczaniu systemów na całym świecie. Główne atuty: Całkowicie zatapialny zawór i regulator poziomu Transport powietrza i zasysania wody występuje jednocześnie (potrzebne są znacznie mniejsze pompy próżniowe) Pełna kontrola zaworów i liczenie cyklów

Cechy: Ponad 35 lat instalowane w wielu światowych systemów Całkowicie zatapialny zawór i regulator poziomu Wysoka niezawodność pneumatyczna Jednoczesne zasysanie powietrza i wody oraz

powietrze / woda ) nawet po krótkotrwałym wyłączeniu Nie potrzebuje konserwacji Standardowe ręczne zawory odcinające dopływ Standardowy By-pass urządzenia ssącego Wszystkie urządzenia

5 Cechy: Ponad 35 lat instalowane w wielu światowych systemów Całkowicie zatapialny zawór i regulator poziomu Wysoka niezawodność pneumatyczna Jednoczesne zasysanie powietrza i wody oraz transportowanie Unikalne opatentowane urządzenie do zasysania powietrze / woda Gwarantowane sterowanie poziomu woda / powietrza w całej sieci Automatyczne przywracanie poziomu ( powietrze / woda ) nawet po krótkotrwałym wyłączeniu Nie potrzebuje konserwacji Standardowe ręczne zawory odcinające dopływ Standardowy By-pass urządzenia ssącego Wszystkie urządzenia odporne na korozje i materiały chemiczne Łatwy demontaż zaworu, rury ssącej Opcjonalnie: Monitorowanie zaworu i liczenie cyklu Na całym świecie, nasze urządzenia zamieniły całe sieci kanalizacyjne.

6 System kanalizacji próżniowej - studnie 1 Ścieki przepływają pod własnym ciężarem do pojemnika. Zawór jest zamknięty w tej sytuacji. 2 Poziom wyjściowy jest osiągnięty i zawór jest otwarty za pomocą zaworu rozruchowego na mechanizm pływakowy. Poziom startowy 3 Ścieki gromadzone w mieszaninie wodapowietrze są transportowane z pojemnika do sieci rurociągów. Wypływ ścieków 4 Poziom jest zatrzymany i zawór jest zamknięty poprzez wyłączenie zaworu rozrusznika. Poziom stop

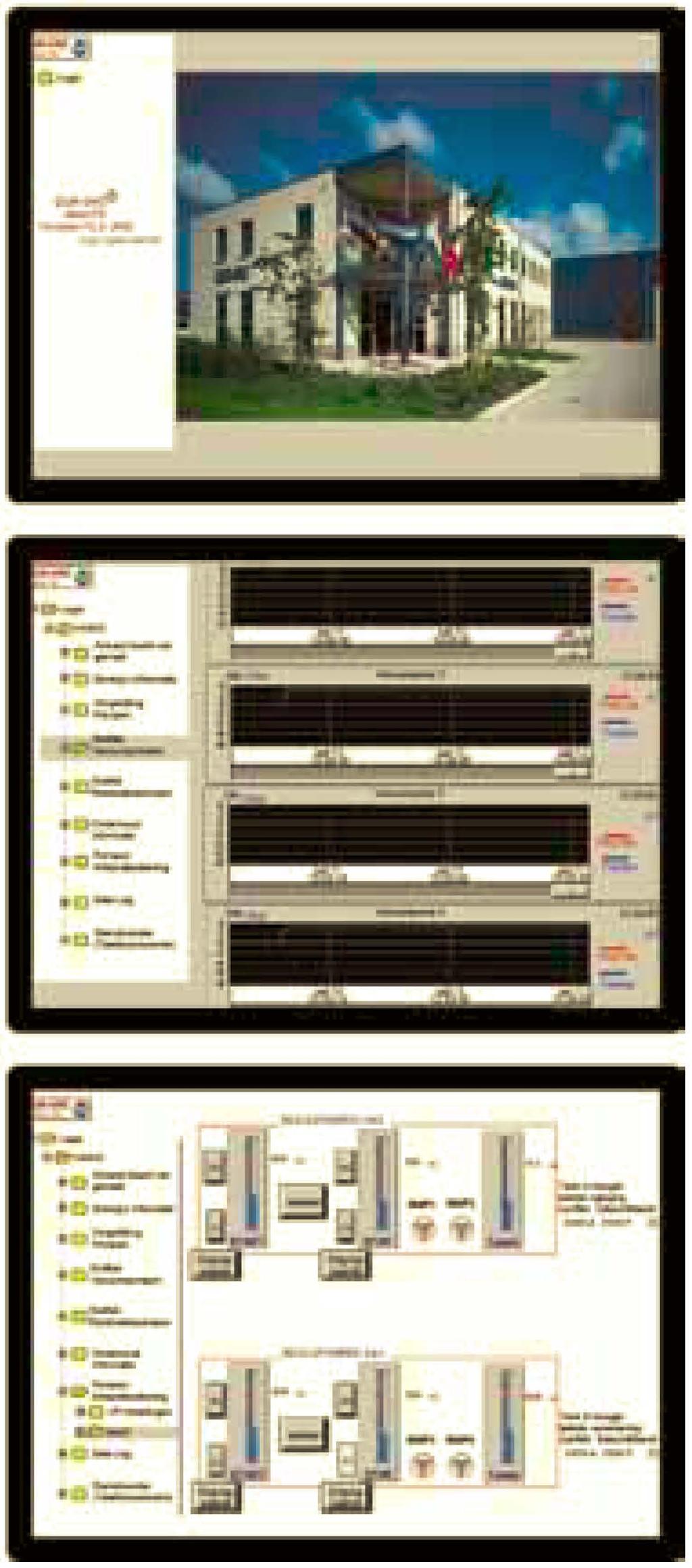

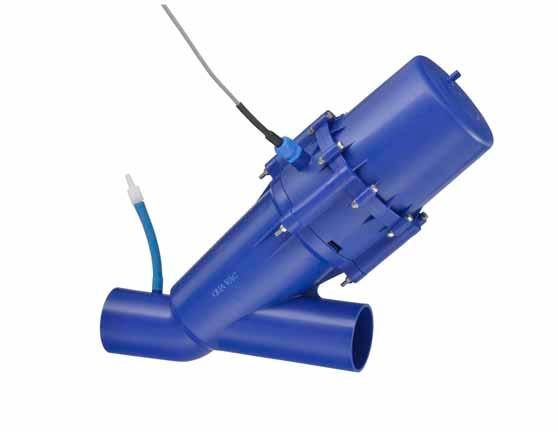

8 Zawór z sensorem monitorujący Zawór 90 mm z sensorem Dla poszczególnych sieci próżniowych zaprojektowany jest unikalny plan geograficzny dla elektronicznego ekranu dotykowego, pokazujący lokalizację pojemników, poziomy i ewentualnie alarm.

9 Atuty kanalizacji próżniowej System grawitacyjny (tradycyjny) Skomplikowany Liczne stacje wyciągowe z ich wysokim kosztem produkcji i konserwacji wykorzystane są w celu zminimalizowania nadmiernego wykopu i kosztów drążenia. ODWADNIANIE Wykopy w rejonach z wysokim poziomem wody gruntowej poprzez swoje komplikacje oraz czasochłonność pracy związanej z odwadnianiem liczą się z wysokimi kosztami dodatkowymi. System próżniowy PROSTOTA Ponieważ niepotrzebny jest ciągły spadek wysokości, koszty wykopów są dużo mniejsze jak i czas ich wykonania. NIEPOTRZEBNE ODWADNIANIE Odwadnianie i problemy ze stabilizacją są zredukowane do minimum, lub nawet całkowicie wyeliminowane. PRZESZKODY DROGOWE Wykopywanie szerokich i głębokich rowów powoduje długotrwałe trudności w komunikacji dla pieszych. Przeszkody tyczą się także uszkodzeń drzew, oraz oszpecenia krajobrazu. BEZ PRZESZKOD Male średnice rur, zainstalowane poniżej linii przymrozków minimalizują koszty wykopów i instalacji. ZANIECZYSCZENIA Wykopy mogą powodować poważne zanieczyszczenia okolicy (źródła wody, jeziora, rzeki) Prezenikanie wody jest poważnym problemem który może spowodować przeciążenia lokalnej przepompowni. Niepraktyczność (nieelastyczność) Nieprzewidziane przeszkody takie jak: rury kanalizacyjne czy skały zazwyczaj powodują kosztowne zmiany projektowe. DROGA INWESTYCJA Położenie od 200mm do 400mm średnicy betonowych czy glinianych rur wiąże się z bardzo dużymi kosztami. BEZ ZANIECZYSCZEN Absolutnie niezawodny system. Przetestowany w 100%. Rura z przeciekiem będzie wykryta natychmiastowo bez wycieków na powierzchni. Elastyczny Pionowy system pomp pozwala na szybkie i skuteczne ominiecie jakichkolwiek przeszkód minimalizując przy tym również koszty. Niski nakład inwestycyjny 90mm do 200mm średnicy rury PCV czy HDPE są typowe dla naszego systemu. Dlatego koszty związane z montażem i wykopami są drastycznie mniejsze w porównaniu ze standardowym typem kanalizacji.

11 B.V. ATREE Sp. z o.o. ul. Romana Dmowskiego 3/9 Wrocław Telefon: Fax: poczta@atree.pl Website:
