1 R o g e r A c c e s s C o n t r o l S y s t e m 5 Nota aplikacyjna nr 006 Wersja dokumentu: Rev. D Szybki start systemu RACS 5 Uwaga: Niniejszy dokument dotyczy RACS v5.2 (VISO lub nowszy) Wprowadzenie Niniejszy dokument opisuje przykład konfiguracji systemu obejmującego dwa przejścia z uwzględnieniem dodawania użytkowników oraz przypisywaniem im uprawnień dostępu. W przykładzie zastosowano następujące urządzenia: Kontroler dostępu MC16-PAC-2 2 x czytniki MCT84M czytnik MCT82M Do skonfigurowania systemu zostaną wykorzystane następujące programy udostępnione na stronie RogerVDM do niskopoziomowej konfiguracji urządzeń systemu VISO ST v1.2.2 do wysokopoziomowej konfiguracji oraz zarządzania systemem RogerSVC v1.2.2 do konfiguracji Serwisów systemu Windows wykorzystywanych przez RACS 5 Etap 1: Konfiguracja niskopoziomowa kontroler MC16 Konfiguracja niskopoziomowa kontrolera ma na celu skonfigurowanie jego właściwości. Nastawy niskopoziomowe obejmują kilkadziesiąt parametrów, z których najistotniejsze to adres IP oraz hasło stosowane do szyfrowania komunikacji z kontrolerem. Kontroler MC16 może posiadać dwa adresy IP, jeden do pracy w Trybie serwisowym oraz drugi do pracy w Trybie normalnym. Fabrycznie nowy kontroler MC16 posiada obydwa adresy ustawione na wartość , a hasło komunikacyjne jest puste. Adres Trybu serwisowego jest zapisany w pliku tekstowym IP.INI znajdującym się na karcie pamięci kontrolera i może być zmieniany dowolnym edytorem tekstu. Adres Trybu Normalnego i hasło komunikacyjne są programowane z poziomu programu RogerVDM. W przypadku braku na karcie pamięci pliku IP.INI kontroler w Trybie serwisowym używa tego samego adresu co w Trybie normalnym. Minimalna konfiguracja niskopoziomowa kontrolera: Wyłącz zasilanie. Wykonaj mostek pomiędzy zaciskami CLK i DTA kontrolera. Włącz zasilanie. 1/23

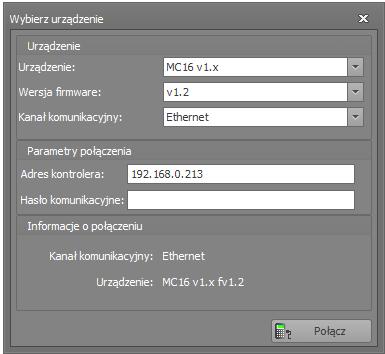

2 Odczekaj (min. 5s) do momentu aż zaczną pulsować wszystkie wskaźniki LED kontrolera. Usuń mostek CLK i DTA. Kontroler przejdzie do Trybu serwisowego czego potwierdzeniem będzie zapalenie się wskaźnika LED2 i dodatkowo powinien pulsować wskaźnik LED8. Zainstaluj i uruchom program RogerVDM. Podłącz kontroler bezpośrednio do komputera za pomocą kabla Ethernet RJ45, ustaw adres IP karty sieciowej swojego komputera w tej samej puli co kontroler np i wprowadź ustawienia w programie RogerVDM zgodnie z poniższym widokiem. Po naciśnięciu przycisku Połącz program nawiąże połączenie z kontrolerem i wyświetli widok z nastawami niskopoziomowymi kontrolera. Z poziomu menu Narzędzia->Ustaw klucz komunikacyjny wpisz własne hasło komunikacyjne, które należy zapamiętać bo będzie ono później niezbędne zarówno do komunikacji w Trybie normalnym jak i Trybie serwisowym. W przykładzie ustawione zostanie hasło W grupie Ustawienia sieciowe ustaw docelowy adres sieciowy dla Trybu normalnego kontrolera po to by mógł być on stosowany do konfiguracji wysokopoziomowej oraz bieżącego funkcjonowania w systemie RACS 5. W przykładzie ustawiony zostanie adres po to by kontroler mógł funkcjonować w istniejącej sieci komputerowej wraz z innymi urządzeniami. 2/23

3 Dodatkowo ustaw typ wejść IN1 oraz IN2 jako NC. Zgodnie ze schematem w Etapie 3 przewodnika zostaną one użyte do podłączenia czujników otwarcia drzwi. Prześlij konfigurację do kontrolera za pomocą przycisku Wyślij do urządzenia. Zrestartuj kontroler odłączając na chwilę zasilanie. Kontroler przejdzie do Trybu Normalnego czego potwierdzeniem będzie zapalenie się wskaźnika LED1 i dodatkowo powinien pulsować wskaźnik LED8. Zgodnie z wprowadzonymi ustawieniami adres IP kontroler w tym trybie to Etap 2: Konfiguracja niskopoziomowa czytniki MCT Konfiguracja niskopoziomowa czytników ma na celu skonfigurowanie ich właściwości. Nastawy niskopoziomowe mogą obejmować nawet kilkadziesiąt parametrów, z których najistotniejszym jest adres na magistrali RS485. Programowanie adresu można wykonać manualnie lub z poziomu programu RogerVDM, przy czym w tym ostatnim przypadku do programowania jest wymagany interfejs komunikacyjny RUD-1. Pełna konfiguracja niskopoziomowa jest możliwa tylko za pomocą programu RogerVDM. W niniejszym przewodniku zastosowano trzy czytniki MCT z klawiaturą. Każdy z czytników podłączonych do kontrolera MC16 musi posiadać indywidualny adres z zakresu i zgodnie z Etapem 3 niniejszego przewodnika zastosowano adresy ID=104, ID=105 i ID=106. Manualna konfiguracja adresu czytnika: Usuń wszystkie połączenia z linii A i B. Załóż zworkę na kontakty MEM. Wykonaj restart czytnika (wyłącz/włącz zasilanie lub zewrzyj na chwilę kontakty RST). Gdy LED SYSTEM zacznie pulsować wprowadź trzy cyfry na klawiaturze czytnika określające adres RS485. Usuń zworkę z kontaktów MEM. Wykonaj restart czytnika (wyłącz/włącz zasilanie lub zewrzyj na chwilę kontakty RST). W przypadku czytników bez klawiatury manualna konfiguracja adresu polega na wielokrotnym odczycie karty zbliżeniowej zamiast wprowadzenia trzech cyfr na klawiaturze. Pozostałe kroki konfiguracji są takie same. W metodzie tej w celu wprowadzenia cyfry N należy N-krotnie odczytać dowolną kartę standardu obsługiwanego przez dany czytnik (MIFARE) a następnie odczekać do momentu pojawienia się podwójnego sygnału akustycznego. Po tym sygnale można programować kolejną cyfrę. Emulację cyfry 0 wykonuje się przez 10-krotny odczyt karty. Przykładowo adres 104 3/23

4 to 1 odczyt karty przerwa na 2 sygnały akust odczytów karty przerwa na 2 sygnały akust.- 4 odczyty karty przerwa na 2 sygnały akust. Etap 3: Instalacja Schemat elektryczny systemu kontroli dostępu przygotowanego na potrzeby niniejszego przewodnika został przedstawiony poniżej. Jest to system z dwoma przejściami w tym jednym jednostronnie kontrolowanym oraz drugim dwustronnie kontrolowanym. W systemie RACS 5 możliwe są również inne scenariusze komunikacji oraz zasilania z wykorzystaniem ekspanderów wej/wej oraz czytników wyposażonych w linie wej/wyj. 4/23

5 Etap 4: Utworzenie bazy danych Konfiguracja wysokopoziomowa systemu jest przechowywana w bazie danych programu VISO. System RACS 5 umożliwia pracę z plikową bazą danych Microsoft SQL Server Compact 4.0 lub z bazą serwerową Microsoft SQL Server 2005 (lub nowszą). W przedstawionym przykładzie zastosowano plikową czyli lokalną bazę danych. Zainstaluj i uruchom program VISO. W okienku pokazanym poniżej wprowadź nazwę połączenia, wybierz utworzenie nowej bazy danych a następnie wskaż jej docelową lokalizację oraz nazwę. Opcjonalnie można wprowadź hasło szyfrujące bazę danych. Zatwierdź przyciskiem OK. W okienku Tworzenie bazy danych kliknij Utwórz. Po utworzeniu nowej bazy danych program wyświetli okienko logowania do programu VISO. Domyślne hasło operatora Admin jest puste. Kliknij OK by uruchomić program w wersji VISO ST. 5/23

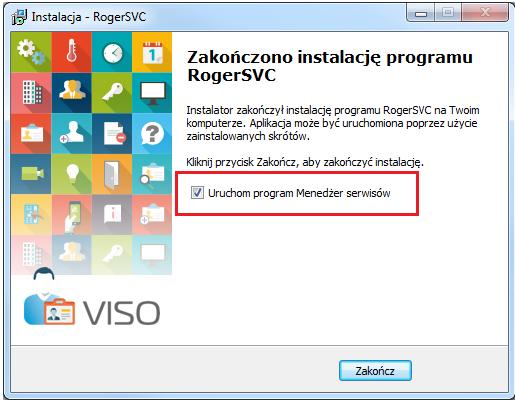

6 Etap 5: Uruchomienie Serwisów systemu RACS 5 Do prawidłowego działania systemu RACS 5 konieczne jest skonfigurowania Usług (serwisów) systemu Windows. Są one stosowane między innymi do komunikacji programu VISO z kontrolerami jak też do połączenia z bazą danych. Zainstaluj program RogerSVC zaznaczając instalację Serwisu komunikacyjnego. Pozostałe serwisy nie są wymagane do szybkiego startu z zastosowaniem programu VISO ST. Na koniec instalacji zaznacz opcję uruchomienia programu Menedżer serwisów. 6/23

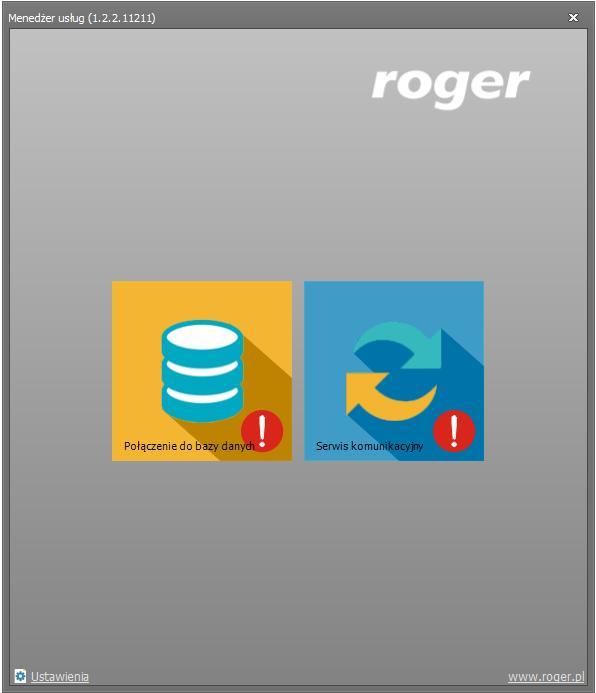

7 Gdy Menedżer serwisów jest uruchomiony to w zasobniku Windows widoczna jest poniższa ikona. Jej dwukrotne kliknięcie otwiera okno menedżera. Ikonę Menedżera serwisów w zasobniku można wywołać również poprzez menu Start->Roger->RogerSVC. W oknie Menedżera serwisów wybierz kafelek Połączenie do bazy danych, kliknij polecenie Konfiguracja połączenia a następnie wskaż lokalizację bazy danych utworzonej wcześniej za pomocą programu VISO. W przypadku pierwszej instalacji RogerSVC dodatkowo konieczne jest ręczne uruchomienie Serwisu komunikacyjnego poprzez kliknięcie jego kafelka a następnie wybranie przycisku Uruchom. 7/23

8 8/23

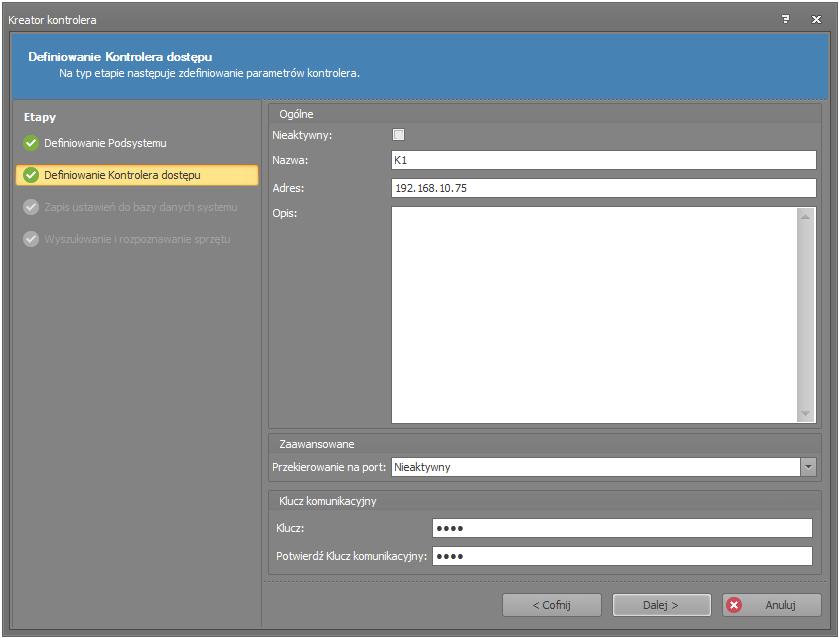

9 Etap 6: Konfiguracja wysokopoziomowa kontroler Do definiowania kontrolera można wykorzystać Kreator kontrolera, który umożliwia jego dodanie do systemu, skonfigurowanie połączenia i wykrycie zasobów sprzętowych. Wybierz polecenie Kreatory w menu górnym programu VISO a następnie Kreator kontrolera. W nowo otwartym oknie wprowadź nazwę podsystemu i kliknij Dalej. W kolejnym oknie wprowadź adres IP kontrolera dla Trybu Normalnego oraz klucz komunikacyjny. Zgodnie z ustawieniami z Etapu 1 będzie to adres i klucz Nie jest ustawiane Przekierowanie na port bo w przykładzie komputer zarządzający i kontroler funkcjonują w sieci lokalnej. Kliknij Dalej. 9/23

10 W nowo otwartym oknie wybierz przycisk Dalej by dokonać zapisu ustawień do bazy danych. 10/23

11 W kolejnym oknie kliknij przycisk Rozpocznij by wyszukać i rozpoznać dostępne zasoby sprzętowe obejmujące kontroler i podłączone do niego czytniki. Po zamknięciu okna i odświeżeniu widoku drzewka nawigacyjnego na liście widoczny będzie utworzony podsystem wraz wykrytym kontrolerem, jego obiektami i zasobami. Czynności realizowane w ramach kreatora można wykonać również ręczenie krok po kroku w drzewku nawigacyjnym programu VISO klikając prawym przyciskiem Podsystemy a następnie dodając i definiując po kolei kontroler z adresem, jego klucz komunikacyjny oraz wykrywając zasoby sprzętowe. Etap 7: - Konfiguracja wysokopoziomowa przejścia Do definiowania przejść można wykorzystać Kreator przejścia, który umożliwia skonfigurowanie przejścia ze wskazaniem wykorzystywanych wejść, wyjść oraz czytników jak też skonfigurowanie Uprawnień podstawowych dostępu na czytnikach takiego przejścia. Jeżeli wymagane jest by Uprawnienia tworzone w ramach kreatora były ograniczone czasowo to należy uprzednio zdefiniować Harmonogram(-y). Tworzenie harmonogramu W drzewku nawigacyjnym dwukrotnie kliknij Harmonogramy. W nowo otwartym oknie w którym widoczne są na liście dwa wbudowane harmonogramy Zawsze oraz Nigdy. Wybierz przycisk Dodaj Aby utworzyć przykładowy Harmonogram obejmujący przedziały czasowe od 8:00 do 16:00 dla nich roboczych od poniedziałki do piątku w nowo otwartym oknie wprowadź nazwę Harmonogramu i zatwierdź przyciskiem OK. 11/23

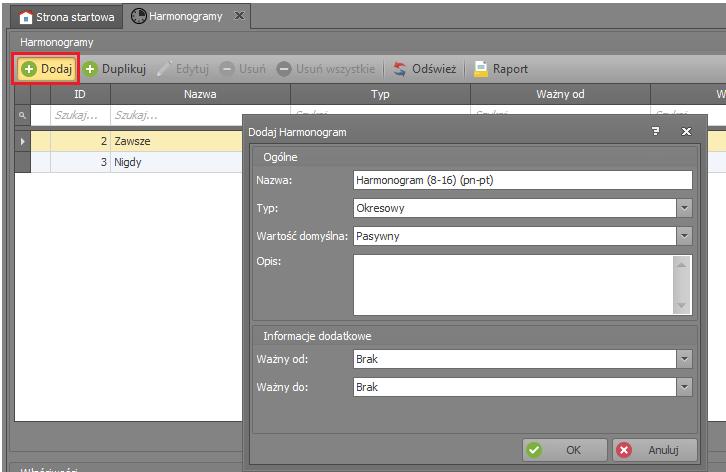

12 Następnie w dolnej części ekranu wybierz zakładkę Dni tygodnia i przycisk Edytuj. W nowo otwartym oknie zaznacz przedział czasowy 8:00-16:00 dla poniedziałku przytrzymując wciśnięty lewy przycisk myszki a następnie kliknij prawym by wybrać polecenie Dodaj przedział czasowy. W kolejnym oknie potwierdź lub skoryguj ustawienia. Zdefiniuj takie same przedziały czasowe dla pozostałych dni harmonogramu tj. dla wtorku, środy, czwartku i piątku. 12/23

13 Kreator przejścia Wybierz polecenie Kreatory w menu górnym programu VISO a następnie Kreator przejścia. W nowo otwartym oknie wybierz typ przejścia i kliknij Dalej. Zgodnie ze schematem z Etapu 3 niniejszego przewodnika Przejście 1 jest przejściem dwustronnie kontrolowanym. 13/23

14 W kolejnym oknie wskaż czytniki jak też linie wejściowe i wyjściowe zgodnie ze schematem z Etapu 3 niniejszego przewodnika wybierz Dalej. W następnym kroku tworzone jest Uprawnienie do wejścia czyli uprawnienie do otwierania Przejścia 1 za pomocą czytnika wejściowego MCT84M (ID=105). Uprawnienie to będzie mogło być później przypisywane użytkownikom systemu. Jeżeli wymagane jest czasowe 14/23

15 ograniczenie Uprawnienia to można przypisać wcześniej utworzony przykładowy Harmonogram (8-16) (pn-pt). Kliknij Dalej. W kolejnym oknie tworzone jest analogicznie Uprawnienie do wyjścia czyli Uprawnienie do otwierania Przejścia 1 za pomocą czytnika wyjściowego MCT84M (ID=106). Kliknij Dalej. 15/23

16 W następnym oknie wybierz Dalej by dokonać zapisu ustawień do bazy danych i utworzyć obiekty logiczne wynikające z ustawień wprowadzonych w kreatorze. W ostatnim oknie kreatora wybierz przycisk Rozpocznij by dokonać synchronizacji czyli przesłać ustawienia do kontrolera. Zdefiniuj Przejście 2 w analogiczny sposób uwzględniając to, że zgodnie ze schematem podanym w Etapie 3 niniejszego przewodnika jest to przejście kontrolowane jednostronnie co oznacza, że wskazywany jest tylko jeden czytnik i tworzone jest jedno uprawnienie. Alternatywnie w obrębie drzewka nawigacyjnego programu VISO można ręcznie definiować Przejścia wraz z liniami wejściowymi i wyjściowymi jak też definiować Punkty logowania wraz z czytnikami i przypisywać je do Przejścia. Struktura powiązań obiektów Przejścia 1 utworzonych w ramach kreatora jest zgodna z poniższym schematem. 16/23

17 Etap 8: - Konfiguracja wysokopoziomowa użytkownicy Do definiowania, edytowanie oraz usuwania użytkowników systemu KD można wykorzystać kreatory programu VISO. Kreator Dodaj Osobę online Wybierz polecenie Kreatory w menu górnym programu VISO a następnie Dodaj Osobę online. W nowo otwartym oknie wprowadź nazwę oraz imię i nazwisko osoby. Opcjonalnie można przypisać osobie zdjęcie klikając prawym przyciskiem myszki obszar Brak zdjęcia i wybierając jedno z dostępnych poleceń. 17/23

18 W kolejnym oknie wybierz Utwórz nowy identyfikator i następnie Dalej. 18/23

19 W następnym oknie istnieje możliwość zmiany nazwy Identyfikatora użytkownika jak też określenie przedziału jego ważności. W zakładce Wyjątki możliwe jest wskazanie przywilejów Identyfikatora. Zaznaczenie opcji Wyjątek Master oznacza że użytkownik uzyska wszystkie możliwe Uprawnienia w systemie zarówno w zakresie dostępu jak i przezbrajania oraz innych funkcji systemu. Wybierz Dalej. W kolejnym oknie możliwe jest przypisanie Uprawnień Identyfikatorowi użytkownika. W systemie utworzonym w ramach niniejszego przewodnika istnieją trzy Uprawnienie dostępu, oddzielnie dla każdego czytnika. Zaznacz wszystkie Uprawnienia by użytkownik mógł uzyskiwać dostęp na obu Przejściach korzystając z dowolnego czytnika i wybierz Dalej. W następnym oknie możliwe jest przypisanie Identyfikatorowi użytkownika Grup uprawnień. Uprawnienia można grupować za pomocą polecenia System->Uprawnienia-> Grupy Uprawnień w drzewku nawigacyjnym programu VISO. Wybierz Dalej. W kolejnym oknie rozpocznij definiowanie Nośników użytkownika wybierając przycisk Dodaj. 19/23

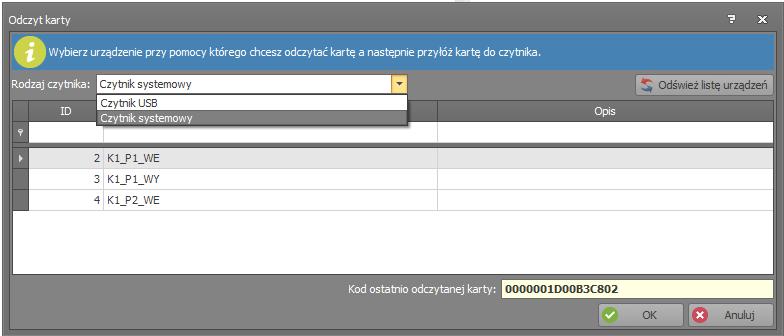

20 W przypadku karty zbliżeniowej wprowadź ręcznie numer karty w polu Wartość (DEC) lub wybierz przycisk Odczytaj z czytnika. W nowo otwartym oknie wybierz Rodzaj czytnika. Lista urządzeń w przypadku opcji Czytnik USB jest pusta jeżeli do komputera nie jest podłączony czytnik administratora serii RUD (np. RUD-3). Czytniki systemowe to czytniki MCT podłączone do kontrolera. Po wybraniu czytnika K1_P1_WE odczytaj kartę na czytniku MCT84M (ID=105) tak by numer karty wyświetlił się w polu Kod ostatnio odczytanej karty. 20/23

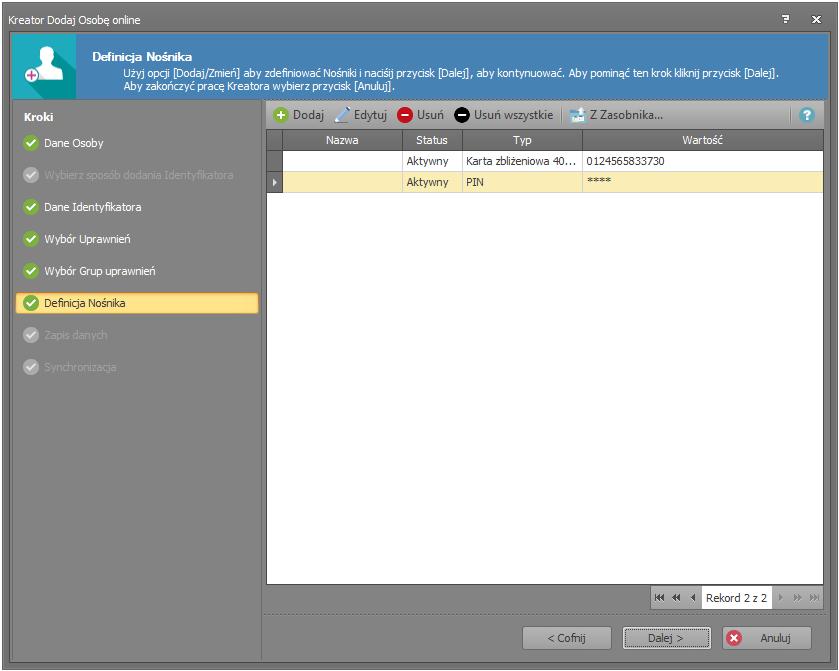

21 Kliknij OK i ponownie OK by zatwierdzić kartę i powrócić do okna definiowania nośników. Wybierz jeszcze raz przycisk Dodaj by zdefiniować kolejny Nośnik. W przypadku kodu PIN zamiast typu Karta zbliżeniowa 40 bit wybierz PIN. Wprowadź PIN (np. 1234) w polu Wartość(DEC) oraz w polu Wpisz wartość ponownie. Kliknij OK by zatwierdzić kod i powrócić do okna definiowania nośników. 21/23

22 W następnym oknie wybierz Dalej by dokonać zapisu ustawień do bazy danych i utworzyć obiekty logiczne wynikające z ustawień wprowadzonych w kreatorze. W ostatnim oknie kreatora wybierz przycisk Synchronizuj by przesłać ustawienia do kontrolera specjalną metodą nie wywołującą żadnej przerwy w jego pracy. Jeżeli przycisk Synchronizuj jest wyszarzony i niedostępny to wybierz Zakończ a następnie prześlij pełną konfigurację do systemu wybierając np. w belce dolnej programu VISO Status ostatniej synchronizacji a następnie w nowo otwartym oknie przycisk Rozpocznij. Zweryfikuj działanie karty oraz PIN-u na dowolnym czytniku. Powinny one załączać przekaźniki REL1 oraz REL2 do sterowania elektrozaczepami. Po wprowadzeniu kodu PIN zatwierdź go klawiszem # na klawiaturze czytnika. Alternatywnie, Użytkowników, Identyfikatory, Uprawnienia jak też Nośniki można definiować ręcznie w obrębie drzewka nawigacyjnego programu VISO. Struktura powiązań pomiędzy utworzonymi za pomocą kreatora obiektami Użytkownika Sylvester Morgan jest zgodna z poniższym schematem. Edycji oraz usuwania użytkowników można dokonywać za pomocą dwóch pozostałych kreatorów tj. Edytuj Osobę online oraz Usuń Osobę online. 22/23

23 Kontakt: Roger sp. z o.o. sp.k Sztum Gościszewo 59 Tel.: Faks: Pomoc tech.: Pomoc tech. (GSM): pomoc.techniczna@roger.pl Web: 23/23
