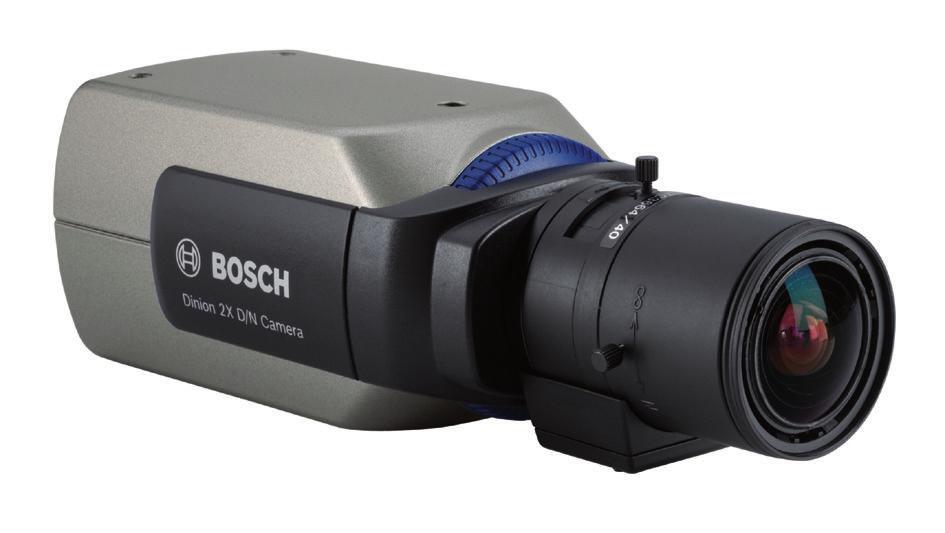

1 Wideo LTC 0498 Kamera dalna Dinion2X LTC 0498 Kamera dalna Dinion2X Technologia 20-bitowego przetwarzania obraz Przetwornik CCD o szerokim zakresie dynamiki Dynamiczny mechanizm z fnkcją Smart BLC (inteligentna kompensacja tła) Lepsza rozpoznawalność szczegółów Praca dalna dzięki wykorzystani rchomego filtra Dalna kamera LTC 0498 Dinion2X to wysokiej klasy, inteligentna kamera dozorowa. Wykorzystje przetwornik CCD 1/3" o szerokim zakresie dynamiki oraz zaawansowaną technologię 20-bitowego, cyfrowego przetwarzania sygnał zapewniającą znakomitą jakość obraz. 20-bitowy procesor obraz zwiększa człość, zaś fnkcja 2X-Dynamic zwiększa zakres dynamiki. To nikalne połączenie zapewnia ostrzejszy, bardziej szczegółowy obraz z niezwykle precyzyjnie odtworzonymi kolorami nawet w trdnych warnkach oświetleniowych. Kamera Dinion2X jest łatwa w instalacji, gotowa do żytk po rozpakowani i stanowi najlepsze rozwiązanie nawet w najbardziej wymagających warnkach oświetlenia sceny. Fnkcja kamery dalnej gwarantje najlepszą możliwą jakość obraz o dowolnej porze dnia i nocy. W zależności od poziom oświetlenia sceny kamera atomatycznie przełącza się z tryb kolorowego na monochromatyczny. Wszystkie kamery serii Dinion są gotowe do żytk po wyjęci z opakowania. Wystarczy zamontować obiektyw, podłączyć kabel wizyjny i zasilanie. W pamięci kamery przechowywanych jest sześć różnych, fabrycznie zaprogramowanych trybów pracy. Wystarczy wybrać tryb, który najlepiej pasje do danego zastosowania. Kamera atomatycznie wykrywa zamontowany obiektyw. W prawidłowej reglacji przetwornika CCD pomaga asystent Lens Wizard, gwarantjący idealnie ostre obrazy w każdych warnkach. Jeśli sytacja wymaga ręcznej reglacji kamery lb życia specjalnych opcji stawień, można skorzystać z men ekranowego (OSD), obsłgiwanego przy życi przycisków mieszczonych z bok kamery. Podstawowe fnkcje Szczegóły w ekstremalnym oświetleni W przypadk trdnych warnków oświetleniowych różnica między najjaśniejszymi i najciemniejszymi częściami sceny może być ogromna. Aby w tych warnkach obraz był wyraźny, przetwornik CCD w kamerze Dinion2X generje dwa obrazy; jeden z dłgim czasem naświetlania do zyskania szczegółów w najciemniejszych obszarach sceny i jeden z krótkim czasem naświetlania do zyskania szczegółów w najjaśniejszych obszarach sceny. Cyfrowy procesor sygnał (DSP) kamery Dinion2X łączy te obrazy naświetlone przez podwójną migawkę, łącząc piksele z każdej ekspozycji, aby stworzyć obraz możliwie najbogatszy w szczegóły.

2 2 LTC 0498 Kamera dalna Dinion2X 20-bitowy procesor obraz Cyfrowe przetwarzanie sygnał wizyjnego gwarantje wysoką wierność i optymalną widoczność szczegółów obraz zarówno w obszarach mocno rozjaśnionych, jak i głęboko zacienionych. Łącząc 20-bitowe przetwarzanie obraz z szerokim zakresem dynamiki, kamera Dinion2X zwiększa ilość informacji dostępnych w obrazie, nawet przy silnym oświetleni tła. Szeroki zakres dynamiki Doskonały, szeroki zakres dynamiki sprawdza się w dowolnych warnkach oświetleniowych, jawnia szczegóły, których wcześniej nie można było zobaczyć. 2X-Dynamic i SmartBLC Oparta na technologii 2X-Dynamic analiza pixel-bypixel dostarcza żytkownikowi najbardziej szczegółowych informacji. Włączenie fnkcji SmartBLC oznacza atomatyczną kompensację obraz bez konieczności dokonywania skomplikowanych stawień i bez kompromisów co do zakres dynamiki. Lepsza rozpoznawalność szczegółów Fnkcje takie jak AtoBlack (atomatyczny poziom czerni) i Sharpness (ostrość) dodatkowo poprawiają szczegółowość sceny, piksel po piksel. Tryb dalny Fnkcja tryb dalnego poprawia jakość obraz w warnkach nocnych przez zwiększenie człości w zakresie. Przejście z tryb kolorowego na monochromatyczny następje atomatycznie na sktek przełączenia filtr po wykryci odpowiedniego poziom oświetlenia lb poprzez podanie sygnał na wejście alarmowe. Filtr może być przełączany ręcznie poprzez wejście alarmowe, men kamery lb interfejs sterjący Bilinx. Dzięki wbdowanem czjnikowi zwiększona została stabilność w trybie monochromatycznym, co zapobiega przełączani w tryb kolorowy w przypadk dominjącego oświetlenia w. Mierzony jest także kontrast w, który wykorzystywany jest do przetwarzania odbitego światła w zastosowaniach zewnętrznych. Maskowanie stref prywatności Cztery różne strefy prywatności możliwiają maskowanie określonych elementów sceny. Można zaprogramować maskowanie dowolnej części sceny. Domyślna migawka Przy wystarczającym poziomie oświetlenia domyślne stawienie szybkości migawki pozwala chwycić szybko porszające się obiekty. Przy spadk poziom oświetlenia i brak możliwości innych reglacji, stawienia migawki powracają do wartości standardowych w cel zachowania człości. Technologia Bilinx Technologia Bilinx zapewnia dwkiernkową komnikację realizowaną wraz z transmisją sygnał wizyjnego we wszystkich kamerach Bosch Dinion. Dzięki technologii Bilinx możliwe jest sprawdzenie stan, zmiana stawień kamery, a nawet aktalizacja oprogramowania kładowego praktycznie z dowolnego miejsca, do którego dociera kabel wizyjny. Dzięki komnikacji w technologii Bilinx czas serwisowania i instalacji jest krótszy, przy zapewnieni dokładniejszej konfigracji i reglacji, a także ogólnej poprawy wydajności. W technologii Bilinx, przez wizyjny kabel koncentryczny przesyłane są również alarmy i komnikaty o stanie, co wpływa na polepszenie sprawności system bez dodatkowych wymagań w zakresie instalacji. Asystent Lens Wizard Kamera atomatycznie wykrywa zamontowany obiektyw. Asystent Lens Wizard możliwia stawienie ostrości obiektyw przy maksymalnym otwarci przysłony w taki sposób, aby zapewnić zachowanie ostrości obraz w trakcie pełnego, dobowego cykl pracy. Nie są do tego wymagane żadne specjalne narzędzia ani filtry. Łatwość instalacji Łatwa instalacja jest możliwa dzięki kilk cechom: Złącza zasilania i alarm można rozłączyć nawet wtedy, gdy kamera jest jż zamontowana. Wbdowany generator wzorów testowych wytwarza sygnały do testowania i wyszkiwania sterek w okablowani. Wielojęzyczne men ekranowe (OSD) łatwia komnikację z żytkownikiem. Programowalne tryby pracy Kamera obsłgje 6 niezależnych trybów pracy. Są one stawione fabrycznie pod kątem typowych zastosowań, jednak możliwe jest również ich całkowite przeprogramowanie w cel dostosowania do indywidalnych wymagań. Przełączanie pomiędzy poszczególnymi trybami może odbywać się za pomocą protokoł komnikacyjnego Bilinx lb zewnętrznego wejścia alarmowego. Wysoka skteczność Wysokowydajne zasilacze zwiększają zakres dopszczalnych temperatr pracy. Wizyjna detekcja rch Wbdowany w kamerę wizyjny detektor rch możliwia wybranie programowalnego obszar z indywidalnymi progami człości. Zainstalowany detektor zmian pełnej sceny eliminje fałszywe alarmy spowodowane nagłymi zmianami w natężeni oświetlenia takimi jak włączenie lb wyłączenie oświetlenia. W przypadk wykrycia rch alarmy mogą być wyświetlane na ekranie monitora, skonfigrowane do zamknięcia obwod przekaźnikowego kamery lb przesyłane za pomocą protokoł komnikacyjnego Bilinx.

3 3 LTC 0498 Kamera dalna Dinion2X SensUp Dynamic Dzięki 10-krotnem wydłżeni czas integracji w przetwornik CCD znacząco wzrosła efektywna człość kamery. Jest to szczególnie przydatne w sytacjach, gdzie jedynym oświetleniem sceny jest np. światło księżyca. Typowe zastosowania: Hole wejściowe lb jasno oświetlone korytarze Ochrona obiektów Słabe oświetlenie Oświetlenie w Monitorowanie rch Atostrady Skrzyżowania Koordynacja akcji ratnkowych Tnele Parkingi (zewnętrzne) Obszary zamknięte, takie jak: Zakłady karne Porty / terminale przeładnkowe Obiekty wojskowe Kontrola graniczna i bezpieczeństwo wewnętrzne Kasyna i centra rozrywki Certyfikaty i świadectwa Kompatybilność elektromagnetyczna Emisja EN55022 klasa B, FCC część 15, klasa B, EN6100-3, EN Odporność EN (CE), EN (CE) Planowanie Wymiary 118 (4.646) 85 (3.346) 34 (1.339) 1/4"-20 UNC Dinion2X D/N Camera 1/4"-20 UNC 48 (1.889) 122 (4.803) 67 (2.638) Wibracje Kamera z obiektywem o masie 500 g spełnia wymagania normy IEC Bezpieczeństwo LTC0498/11: UL1950-1, CSA 22.2 nr 950-1, EN (CE), UL60950, CAN/CSA nr LTC0498/51: UL1950-1, CSA 22.2 nr 950-1, EN (CE), EN A2:2005, EN A1:2001 +A2:2005 LTC0498/21 i LTC0498/61: UL1950-1, CSA 22.2 nr 950-1, EN (CE), UL60950, CAN/CSA nr Region Certyfikacja Eropa CE Deklaracja zgodności Stany Zjednoczone Kanada UL FCC CSA Declaration of Conformity 59 (2.323) Dołączone części Ilość Element 1 LTC 0498 Kamera dalna Dinion2X 1 Pierścień dopasowjący C / CS 1 Zapasowe 4-stykowe złącze obiektyw, męskie Obiektyw nie wchodzi w skład zestaw Dane techniczne Parametry elektryczne mm (in) Model Napięcie znamionowe Częstotliwość znamionowa LTC 0498/11 24 VAC ±10% 50 Hz

4 4 LTC 0498 Kamera dalna Dinion2X 12 VDC ±10% LTC 0498/21 24 VAC ±10% 60 Hz 12 VDC ±10% LTC 0498/ VAC ±10% 50 Hz LTC 0498/ VAC ±10% 60 Hz Pobór prąd Przetwornik obraz Aktywne elementy obraz Model PAL 752 x 582 Model NTSC 768 x ma (12 VDC) 250 ma (24 VAC) 70 ma ( VAC) 1/3" CCD z wybieraniem międzyliniowym, fnkcja WDR wykorzystjąca algorytm podwójnej migawki Człość (3200 K, współczynnik odbicia sceny 89%, F1.2) Obraz pełny (100 IRE) Obraz żyteczny (50 IRE) Kolor 2,4 lx 0,47 lx 0,15 lx Kolor + SensUp 10x Obraz żyteczny (30 IRE) 0,24 lx 0,047 lx 0,015 lx Mono 0,98 lx 0,188 lx 0,060 lx Mono + SensUp 10x 0,098 lx 0,019 lx 0,0060 lx Dynamiczna redkcja szmów Ostrość Atomatyczna, wł. / wył. Reglowany poziom zwiększenia ostrości SmartBLC Włączona (obejmje 2X-Dynamic ) / wyłączona Atomatyczna reglacja wzmocnienia (AGC) Odwrócenie szczytowych wartości bieli Balans bieli Wyjście alarmowe Wejście alarmowe (TTL) Alarmowe wyjście przekaźnikowe Wejście zewnętrznego źródła synchronizacji Kompensacja kabla Identyfikator kamery Generator wzorów testowych Włączona lb wyłączona (0 30 db) Wł./Wył. Atomatyczne śledzenie balans bieli, fnkcja ATWhold i stawianie ręczne ( K) Wizyjna detekcja rch lb protokół Bilinx Przełączane, znam. +3,3 V, maks. +40 VDC 30 VAC lb +40 VDC, obciążenie ciągłe maks. 0,5 A, 10 VA 75 Ω lb wysokiej impedancji Maks. dłgość kabla koncentrycznego 1000 m bez zewnętrznych wzmacniaczy (atomatyczna konfigracja z komnikacją Bilinx po kabl koncentrycznym) Maks. 17 znaków, wybór pozycji wyświetlania Paski kolor 100%, 11-stopniowa skala szarości, piła 2H, szachownica, siatka, płaszczyzna UV Rozdzielczość pozioma Stosnek sygnał / szm Wyjście wizyjne Synchronizacja Migawka Zwiększenie człości Tryb dalny Atomatyczny poziom czerni Mechanizm dynamiczny 540 linii TV >50 db Całkowity sygnał wizyjny 1 Vpp, 75 Ω Wewnętrzna, siecią zasilającą, sygnałem HV lb Genlock (Brst lock) Ato (1/50 [1/60] - 1/10 000) do wybor Ato (1/50 [1/60] - 1/50 000) atomatycznie Bez migotania, stały poziom Możliwość wyłączenia lb stawienia w zakresie do 10x Tryb kolorowy, monochromatyczny, atomatyczny Atomatyczny ciągły, wyłączony XF-Dynamic, 2X-Dynamic, SmartBLC Rodzaje obiektywów Mocowanie obiektyw Tryby Zdalne sterowanie Wizyjna detekcja rch Maskowanie stref prywatności Jednostki sterjące Atomatyczne wykrywanie przysłona sterowana ręcznie, napięciem DC lb sygnałem wizyjnym z nadrzędnym sterowaniem przysłony Sterowanie napięciem DC: obciążenie ciągłe maks. 50 ma Sterowanie sygnałem wizyjnym: 11,5 ±0,5 VDC, obciążenie ciągłe maks. 50 ma CS (maks. wystawanie 5 mm), możliwość mocowania C dzięki dołączonem pierścieniowi 6 programowalnych trybów fabrycznych Dwkiernkowa komnikacja Bilinx po kabl koncentrycznym Jeden w pełni programowalny obszar Cztery odrębne obszary, w pełni programowalne Men ekranowe z przyciskami (wielojęzyczne) Zakres dynamiki 120 db (20-bitowy procesor obraz)

5 5 LTC 0498 Kamera dalna Dinion2X Parametry mechaniczne Wymiary (wys. x szer. x gł.) Waga Kolor Mocowanie kamery Parametry środowiskowe Temperatra pracy Temperatra przechowywania Wilgotność praca Wilgotność przechowywanie Zamówienia - informacje 58 x 66 x 122 mm bez obiektyw 450 g bez obiektyw RAL 9007 Metallic Titanim Dół (izolowane) i góra, gwint 1/4 20 UNC -20 C +55 C -40 C +70 C 20% - 93%, względna Maks. 98%, względna LTC 0498/11 Kamera dalna Dinion 2X 1/3'', zaawansowana fnkcja WDR, 540 linii TV, PAL, cyfrowa obróbka sygnał wizyjnego 2X, 24 VAC/ 12 VDC, 50 Hz Nmer zamówienia LTC 0498/11 LTC 0498/21 Kamera dalna Dinion 2X 1/3'', zaawansowana fnkcja WDR, 540 linii TV, NTSC, cyfrowa obróbka sygnał wizyjnego 2X, 24 VAC/ 12 VDC, 60 Hz Nmer zamówienia LTC 0498/21 LTC 0498/51 Kamera dalna Dinion 2X 1/3'', zaawansowana fnkcja WDR, 540 linii TV, PAL, cyfrowa obróbka sygnał wizyjnego 2X, 230 VAC, 50 Hz Nmer zamówienia LTC 0498/51 LTC 0498/61 Kamera dalna Dinion 2X 1/3'', zaawansowana fnkcja WDR, 540 linii TV, NTSC, cyfrowa obróbka sygnał wizyjnego 2X, 120 VAC, 60 Hz Nmer zamówienia LTC 0498/61 EX12LED8W Diodowy promiennik Promiennik z 42 diodami 850 nm, szeroka wiązka 60, napięcie zasilające 12/24 V, 0,5 A, fotokomórka Nmer zamówienia EX12LED8W EX12LED 3BD 8M Promiennik Promiennik EX12LED, 850 nm, kąt promieniowania 30 stopni Nmer zamówienia EX12LED-3BD-8M EX12LED 3BD 8W Promiennik Promiennik EX12LED, 850 nm, kąt promieniowania 60 stopni Nmer zamówienia EX12LED-3BD-8W EX12LED 3BD 9M Promiennik Promiennik EX12LED, 940 nm, kąt promieniowania 30 stopni Nmer zamówienia EX12LED-3BD-9M EX12LED 3BD 9W Promiennik Promiennik EX12LED, 940 nm, kąt promieniowania 60 stopni Nmer zamówienia EX12LED-3BD-9W LTC 3364/21 Obiektyw zmiennoogniskowy z korekcją 1/3", 2,8 6 mm, przysłona sterowana napięciem DC, mocowanie CS, F , złącze 4-stykowe Nmer zamówienia LTC3364/21 LTC 3674/20 Obiektyw zmiennoogniskowy z korekcją 1/3", 7,5 50 mm, przysłona sterowana napięciem DC, mocowanie CS, F , złącze 4-stykowe Nmer zamówienia LTC 3674/20 LTC 3764/20 Obiektyw zmiennoogniskowy z korekcją 1/2", 4 12 mm, przysłona sterowana napięciem DC, mocowanie C, F , złącze 4-stykowe Nmer zamówienia LTC 3764/20 LTC 3774/30 Obiektyw zmiennoogniskowy z korekcją 1/2", mm, przysłona sterowana napięciem DC, mocowanie C, F , złącze 4-stykowe Nmer zamówienia LTC 3774/30 Zasilacz UPA , 120 V, 60 Hz Do zastosowań wewnętrznych, wejście 120 VAC, 60 Hz; wyjście 24 VAC, 50 VA Nmer zamówienia UPA Zasilacz UPA , 220 V, 50 Hz Do zastosowań wewnętrznych, wejście 220 VAC, 50 Hz; wyjście 24 VAC, 50 VA Nmer zamówienia UPA Sprzęt LTC 3664/40 Obiektyw zmiennoogniskowy z korekcją 1/3", 2,8 11 mm, przysłona sterowana napięciem DC, mocowanie CS, F , złącze 4-stykowe Nmer zamówienia LTC3664/40 S1374 Adapter Dostosowje obiektyw z mocowaniem typ C do kamery z mocowaniem typ CS Nmer zamówienia S1374 Programy VP CFGSFT Oprogramowanie konfigracyjne Do kamer wykorzystjących protokół Bilinx, w zestawie modł interfejs VP-USB Nmer zamówienia VP-CFGSFT
